🔌 Подключение котла к ИБП и АКБ 📌 Статьи POWERCOM

Централизованное отопление и горячее водоснабжение жилья есть во всех более или менее крупных городах. Являясь центрами цивилизации, они несут на себе все её родимые пятна, и – это не только комфортабельные жилища и целый ряд других удобств. Наряду с неоспоримыми достоинствами жизни в большом городе есть у неё и свои недостатки. К их числу относится загазованность воздуха, шум и суета, поэтому люди стараются поселиться за городом.

Жизнь в деревне прекрасна: свежий воздух, тишина, лес и речка рядом. Одним словом – Рай. Но это летом, а осенью и зимой жилище необходимо отапливать и без газового котла не обойтись. Вот люди и устанавливают в своих домах соответствующее оборудование, работающее в автоматическом режиме.

В качестве теплоносителя обычно используется вода. Её движение по трубам системы отопления обеспечивают циркуляционные электрические насосы. Таким образом, отопление жилища становятся энергозависимым. Посредством воздействия электрической искры производится электророзжиг. Благодаря этим обстоятельствам, обеспечивается высокая степень безопасности отопления.

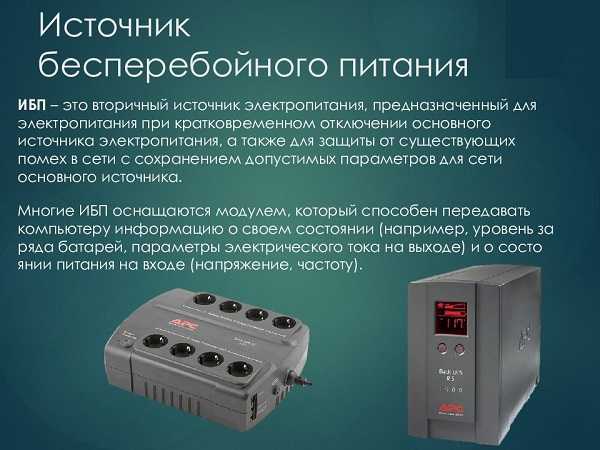

Источник бесперебойного питания – гарантия стабильной работы котла!

В сельской местности электроснабжение нестабильно. Если электричество пропадает, перестаёт адекватно работать и отопление. Обеспечить их нормальное функционирование могут источники бесперебойного питания.

Приблизительно схема подключения ИБП для котла выглядит следующим образом:

Стабилизатор сглаживает энергетические скачки в электрической сети, обеспечивая постоянный показатель 220 вольт. Аккумулятор позволяет создавать запас электрической энергии на случай её отключения в сети. Инвертор обеспечивает преобразование постойного тока 12 в. в переменный 220 в.

Стабильное напряжение гарантирует нормальную работу отопительного оборудования. Количество приборов, составляющих его, достаточно велико и кратковременное отключение любого из них влечёт за собой нежелательные последствия. В случае отключения централизованного энергоснабжения, время перехода в автономный режим энергопотребления должно равняться «0». Решение этой задачи обеспечивает надёжный бесперебойник для котельной.

Газовое оборудование различается по способу установки и функциональным особенностям. Обычно их либо устанавливают на полу, либо прикрепляют к стене. В тех случаях, когда требуется подключить к системе отопления несколько объектов, используется напольный вариант.

Он отличается большой мощностью, поэтому может заменить несколько агрегатов. Главный его недостаток – большая масса, и неудивительно, поскольку это оборудование рассчитано на множество подключений, в его конструкции предусмотрено множество разнообразных элементов, в том числе таких, как:

бойлер;
краны;
разнокалиберные циркуляционные насосы.

О том, какое и как выбрать устройство для ПК, читайте в нашей статье “ИБП для компьютера — занимательная теория и практика”: какая серия модельного ряда Powercom наиболее предпочтительна в той или иной ситуации; на что обратить внимание при выборе топологии компьютерного UPS.

Схема подключения ИБП к котлу такого типа достаточно сложна.

Настенные агрегаты не предназначены для обслуживания большого количества объектов, при монтаже они не требуют больших трудозатрат и мастеров повышенной квалификации.

Их функционал также различен. В зависимости от того, для каких целей приобретаются эти агрегаты, их подразделяют на одноконтурные и двухконтурные. Двухконтурные предназначаются для решения сразу двух задач: отопления помещений и приготовления горячей воды для бытовых нужд.

Двухконтурные устройства пользуются намного большим спросом, чем одноконтурные. Они, по мере необходимости, способны работать в режиме одноконтурных: обеспечивать горячее водоснабжение.

Типы ИБП

Выбирая бесперебойник для котла, необходимо учитывать фактор максимальной возможности устройств, объединённых в общую систему. При этом мощность ИБП должна, как минимум, на 25 – 30 процентов превышать совокупный показатель всех устройств. Обычно электрическая мощность настенного отопителя не превышает 150 Вт. Источник бесперебойного питания на 300 ватт обеспечит его потребности с большим запасом.

Поскольку энергозависимые агрегаты управляются в автоматическом режиме, то в единую систему управления входят следующие элементы:

плата автоматического управления;
встроенный насос;
дополнительные насосы;

Проблема в том, что эти приборы настроены на работу от источника переменного тока, а запитываются они, в том числе и от аккумулятора. Мощность электрических приборов принято обозначать в ваттах. Однако это справедливо только для тех из них, которые работают от источника постоянного тока или не имеют реактивной мощности (лампочки, тэны и т.п.).

Циркуляционные насосы и вентиляторы реактивную мощность имеют, поэтому, рассуждая о них, справедливо будет говорить не о ваттах, а о вольтамперах Ва (единицах измерения показаний мощности приборов, работающих от переменного тока). В этом случае делается поправка на так называемый косинус фи (cos φ), в виде коэффициента 0,7. Разница между Ва и Вт определяется по формуле:

1Вт = 1Ва х 0,7.

То есть 1 ватт постоянного тока будет равен 0,7 Ва. Поэтому, когда речь идёт о том, как подключить котел к УПС это обстоятельство необходимо учитывать.

Электродвигатели очень чувствительны к качеству энергии. Идеальным током для таких приборов является так называемый чистый синус, на графике он выглядит в виде правильной синусоиды. Если график переменного тока выглядит как аппроксимированная синусоида, его качество оставляет желать лучшего.

В отличие от чистого синуса, аппроксимированный представляет собой линию с изломами. Их наличие свидетельствует о скачках напряжения, которые негативно отражаются на «здоровье» электродвигателя. Оборудование, выдающее на-гора хороший синус, предохраняет моторы от преждевременного износа.

Непосвящённому человеку достаточно трудно разобраться в том, что означает этот термин. Если попытаться вникнуть в технические подробности, можно совсем запутаться и впасть в ересь сомнения: а нужен ли бесперебойник для котла вообще? Если спецы говорят, что необходим, значит, так и есть.

Они делятся на несколько типов, в том числе таких, как:

ИБП оффлайн;
линейно-интерактивный;
ИБП онлайн.

Пошаговые рекомендации настройки дистанционного управления работой ИБП в нашей статье “Что такое SNMP и какие настройки нужно выполнить для удаленного мониторинга ИБП?”. Какие возможности дает такой контроль; опции взаимодействия с датчиками измерения влажности или открытия дверей.

Однако, при всём богатстве выбора, альтернативы линейно-интерактивным приборам нет, потому что дешёвые ИБП оффлайн с чистой синусоидой не дружат. Линейно-интерактивное устройство оснащено стабилизатором, контролирующим напряжение в системе и способным его корректировать.

Неплохо в этом качестве смотрится ИБП онлайн. Он способен выпрямлять переменный ток, преобразуя его в постоянный. В свою очередь постоянный ток снова преобразуется в переменный.

Он великолепно выполняет функцию выдачи чистого синуса, но его стоимость настолько высока, что вряд ли кто-нибудь станет устанавливать столь дорогой аппарат. В противном случае чистый синус рискует превратиться в золотой. ИБП этого типа используются для обеспечения постоянной работы крупных серверов.

Категорически не рекомендуется подключение котла через компьютерный ups, хотя многие не видят в этом ничего предосудительного. Компьютерный бесперебойник всем хорош, кроме одного: он выдаёт модифицированный синус. Поэтому электромоторы, получая от него необходимую энергию, начинают гудеть, греться, выходить из строя раньше положенного времени.

При модифицированном синусе перестаёт работать электророзжиг. Самый лучший вариант ИБП для отопителя – линейно-интерактивный. По соотношению показателей: цена, качество, ему нет равных.

Расчёт мощности ИБП

Оптимальную работу газового оборудования обеспечивает комплекс таких систем как:

автоматические регулировщики тяги, давления и подачи топлива;
элемент электророзжига;
циркуляционные насосы;
вентилятор.

Совокупной мощностью этих приборов определяются характеристики источника бесперебойного питания.

Многообразие отопительных агрегатов на отечественном рынке не позволяет абсолютно точно определить, сколько электроэнергии они потребляют каждая из них, но если исходить из минимальных аппетитов, то расчет их электропотребления будет, примерно, следующим:

15 Вт – автоматика;

50 Вт – циркуляционный насос;

35 Вт – вентилятор;

120 Вт – электророзжиг.

Поскольку время работы электророзжига длиться считанные секунды, и происходит он нечасто, то его в расчётах им можно пренебречь. В результате расчет бесперебойника для котла будет выглядеть следующим образом:

15 + 50 + 35 = 100.

Поскольку при включении системы, то есть в моменты пиковых нагрузок энергопотребление подскакивает примерно в три раза. Этот фактор необходимо обязательно учитывать.

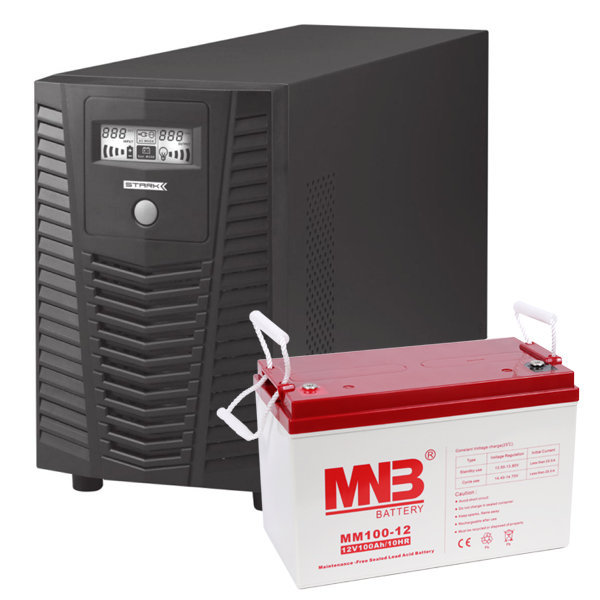

Подключение источника бесперебойного питания для отопительного котла

Подключение ИБП к котлу следует начинать с подсоединения аккумуляторной батареи к бесперебойнику, отключенному от сети. Решение этой задачи не вызовет ни малейшего затруднения. Нужно красный провод, соединить с плюсовой клеммой аккумулятора, а чёрный – с минусовой.

В момент подключения второй клеммы может проскочить искра. Это не страшно, паниковать не нужно, а вот контакты следует затянуть хорошенько, хотя и без фанатизма. Затем к инвертору подключается сетевой кабель и включается в сеть 220 вольт.

Нажав кнопку включения, следует отследить показания на табло бесперебойника, на котором отразится разность потенциалов, получаемая из сети. Если там появились цифры близкие к 220, значит всё сделано правильно. Однако – это ещё не всё, задача как подключить котел к бесперебойнику ещё не решена.

Для того чтобы достойно завершить эту операцию, ИБП необходимо отключить от сети. Затем через его выходную розетку, подключить к нему агрегат. Фактически, на этом всё, остаётся только проверить, всё ли правильно было сделано. Для этого нужно запустить отопитель в работу.

Если всё выполнено безошибочно, на табло появятся данные, отражающие такие параметры, как:

напряжение на входе;
напряжение на выходе;
напряжение на аккумуляторе;
процент загрузки.

Остаётся последний штрих: проверка электророзжига. Выключение и последующее включение оборудования позволит убедиться в том, что всё было сделано правильно. В дальнейшем мониторить работу устройств бесперебойного питания можно дистанционно, используя ПО для ИБП, скачать которое можно здесь.

официальный дистрибьютор польских ИБП Cover в Украине

Польские ИБП Cover – лучшее соотношение цена/качество

подробнее

“Под ключ”

Монтаж и подключение оборудования

Обслуживание

Сервисное и гарантийное обслуживание

циркуляционных насосов на ИБП | Форумы Hearth.

com Главная

27 сентября 2014 г.

У меня есть циркуляционный насос grundfus and wilo, который я хотел бы запустить в случае потери мощности. Я пробовал 2 ИБП, 1 производства APC BACK-UPS ES и 1 производства Cyberpower CP1000AVRLCD… Они работают на моем компьютере и телевизоре, но насосы жужжат как сумасшедшие.

Посмотрите на ИБП или инвертор с чистым синусоидальным сигналом для использования с аккумулятором 12 В. Держитесь подальше от ИБП или инвертора с модифицированным синусоидальным сигналом. Я с осторожностью отношусь к ИБП для длительного использования, поскольку они обычно предназначены для короткого периода, достаточного для выключения компьютера.

с марта 2019 г. по настоящее время – Tesla Model 3 – 38 000+ миль с герметичным хранилищем на 1000 галлонов
Магазин площадью 1500 кв. футов, пол с теплым излучением; Домашняя дровяная печь на 1500 квадратных футов

Фред61

У меня есть ИБП на 2200 ВА, который отлично работает с моим насосом загрузочного блока 15-58. Это очень большие взлеты. Вы не говорите точно, что накачивает – некоторые используют довольно много сока, а 16 футов напора – это небольшая нагрузка.
/
28 сентября 2014 г.

/
28 сентября 2014 г.

Нашел на киджиджи. Сейчас это снятая с производства модель. Парень сказал, что он был подключен только для проверки батарей. На задней панели есть разъем для добавления дополнительных батарей, если это необходимо. Он как новый.
Я заменил насос загрузочного устройства с проводного подключения на использование розетки и вилки. Это единственное, что мне пришлось изменить. Так что теперь, когда я дома и горю — а это почти всегда, когда я горю — все то же самое, я просто оставляю загрузочное устройство подключенным к стене. Но если мне нужно ненадолго покинуть дом во время горения, или если погода действительно выглядит так, что во время горения может произойти отключение электроэнергии, я отключаю загрузочный блок от стены, подключаю его к задней панели ИБП, подключаю ИБП к тому месту, куда был подключен загрузочный блок, и нажмите кнопку питания на ИБП.
Я собирался постоянно подключать его к ИБП, но у этого внутри есть вентилятор, который работает все время, пока он подключен к сети, независимо от того, включен он или нет, подключены ли к нему какие-либо устройства или нет. Вентилятор довольно громкий, и он вмонтирован в мои половые балки прямо под полом комнаты с телевизором, вот что я делаю. Плюс он использует сок, чтобы сделать это.
/
29 сентября 2014 г.

Я приобрел 2 бывших в употреблении ИБП APC SmartUPS 1500 за время эксплуатации моего котла. В этом году мне предстоит еще одна партия батарей. Лично я бы не купил ни одну из этих вещей новой. Слишком дорого. Но бывшие в употреблении они могут стать выгодной сделкой с новыми батареями, приобретаемыми отдельно. Мой насос и вентилятор будут работать намного дольше, чем требуется для запуска генератора.
Orlan EKO 40, Печь с принудительной подачей воздуха HX – Продана хорошему дому
1000 галлонов герметичных хранилищ – Продана хорошему дому
Stihl MS310 с 18-дюймовым стержнем – В настоящее время недостаточно используется
(30) Milwaukee’s Best Light – В настоящее время используется чрезмерно
Я приобрел 2 бывших в употреблении ИБП APC SmartUPS 1500 за весь срок службы моего котла. В этом году мне предстоит еще одна партия батарей. Лично я бы не купил ни одну из этих вещей новой. Слишком дорого
. Но бывшие в употреблении они могут стать выгодной сделкой с новыми батареями, приобретаемыми отдельно. Мой насос и вентилятор будут работать намного дольше, чем требуется для запуска генератора.
/
29 сентября 2014 г.

/
30 сентября 2014 г.

Orlan EKO 40, Печь с принудительной подачей воздуха HX – Продана хорошему дому
1000 галлонов герметичных хранилищ – Продана хорошему дому
Stihl MS310 с 18-дюймовым стержнем – В настоящее время недостаточно используется
(30) Milwaukee’s Best Light – В настоящее время используется чрезмерно
После того, как я впервые попробовал модифицированный синусоидальный инвертор в своей системе и услышал гудение циркуляционных насосов и наблюдение за миганием светодиодов на моем контроллере, я быстро отключил его и вернул продавцу. В итоге я купил у этих парней чистый синусоидальный инвертор/зарядное устройство мощностью 1500 Вт с внутренним переключателем.
http://www.theinverterstore.com/all-inverters.html
Каждую осень я вынимаю 3 батарейки из своего дома на колесах и подключаю их к устройству. Я не знаю, как долго батареи будут работать в системе, но, судя по их производительности в RV, держу пари, что это будет более 10 часов. Это сверхмощные установки глубокого цикла гелевого типа.
Чтобы освежить память … просто подключив инвертор к котлу, в результате чего насос работает, но нет реальной попытки розжига и код «пропадание пламени».
Заземление заземления на корпусе инвертора на соседнее заземление в розетке на 13 А привело к паре попыток зажигания, после чего появился тот же код неисправности. В обоих случаях мне нужно было использовать функцию сброса, чтобы восстановить нормальную работу котла после переключения на сеть.
Вчера сделал такое же подключение инвертора к земле в клеммной коробке котла и действительно произошло зажигание (!) только кратковременно, после чего выдало код ошибки Е168, которого даже нет в инструкции на котел. Интересно, что в этом последнем из экспериментов не было необходимости перезагружать котел, так как он сразу загорался при обратном включении в сеть … так близко и все же так далеко
Я не особо разбираюсь в системах ИБП, но если у 4-летнего котла (или, может быть, из-за его функций безопасности) возникнет проблема с альтернативным источником питания (инвертором), будет ли ИБП более успешным?
Я уже давно подумывал о генераторе для автономной работы (профессионально подключенном к дому с помощью ATS/MTS), но приведет ли этот источник питания к той же проблеме?
В любом случае, если я не могу заставить котел нормально работать, не стоит вкладывать средства в какую-либо форму внесетевого снабжения.
Ваш совет приветствуется.
Итак, я задаюсь вопросом, нужно ли процессу зажигания больше «чего-то», что обеспечивает сеть, но нет вашего инвертора (например, хорошая синусоида для зарядки высоковольтного разрядного конденсатора).
Я не знаю, что это за “что-то” для котла, но типичные проблемы с инверторами:
– Неспособность обеспечить регулярную синусоиду в любое время (но вы предполагаете, что у вас есть качественное устройство)
– Неспособность обеспечить хорошая синусоида при высоких нагрузках
– Ограничение тока (что приводит к проблемам с синусоидой и/или падением напряжения)
Итак, предполагая, что у вас нет осциллографа, я бы использовал мультиметр и во время зажигания я бы проверил:
1) Выходное напряжение от инвертора – проверьте, не падает ли напряжение, что указывает на то, что инвертор не справляется с (требование очень короткой продолжительности) высокой нагрузкой.
2), а затем выходной ток инвертора – посмотрите, какой ток потребляется котлом во время розжига и превышает ли он характеристики инвертора (хотя это может быть слишком короткое время для обнаружения мультиметром).
[Проверка тока с помощью вольтметра должна проводиться осторожно, чтобы не повредить мультиметр].
Это может иметь только ограниченную помощь. …
Несколько лет назад меня вызывали в дом, где котел Potterton Profile (старая технология, предварительная конденсация) постоянно искрил на запальнике, запальник зажигался, но основной соленоид пламени не включался. После нескольких почесываний головы и замены основной платы пришлось признать поражение. Через два дня позвонили оккупанты и сказали, что они «вернулись к сети» и котел работает нормально. СНОВА В СЕТИ? Я не знал, что они отключились! Оказалось, что во время моего визита вся их улица была на борту снабженного (большого) дизельного генератора, пока выполнялось техническое обслуживание …. что-то, о чем они мне не сказали.
В Potty Profile было обнаружение пламени с помощью выпрямления пламени, поэтому, если ваш Baxi также обнаруживает пламя с помощью FR, он также может быть чувствителен к далеко не идеальной синусоидальной волне в автономном источнике питания. Поговорите об этом с Бакси.
Решением может быть установка сетевого фильтра снаружи котла или даже, как предлагается, ИБП. Ваш «чистый синусоидальный» инвертор может быть, по словам Ким Карнс, таким же чистым, как нью-йоркский снег.
Я думаю, что проблема связана с цепью зажигания, связанной с металлическими деталями камеры сгорания. Следовательно, ток искры проходит через металлическую конструкцию камеры сгорания, чтобы вернуться к источнику напряжения EHT (Extra High Tension), откуда он пришел.
Если искровой ток возвращается к источнику EHT через заземляющие провода, то на нейтраль будут воздействовать скачки высокого напряжения.
Если имеется недостаточное заземление. Соединение с источником питания (генератор 230 В переменного тока) Нейтраль, тогда искра может уменьшиться в размерах и не сможет воспламенить газ.
Бернард,
Я быстро взглянул на искровой генератор.
https://www.dhsspares.co.uk/product…MIt5SMiPbE8wIV2OFRCh2fywAuEAQYASABEgLqvPD_BwE
это входное напряжение 240 В при 50 Гц.
Номинальная мощность 2,5 ВА (назовем это 2,5 Вт) >>> поэтому я не использую большие токи, о которых я беспокоился
с выходом 10Гц при неизвестном напряжении (отмечу, что выходные гнезда хорошо экранированы).
Похоже, что используется замкнутая цепь.

Последнее редактирование: 12 окт 2021
норвежец
13 окт. 2021 г.

Техническая помощь, которую вы оба предоставляете, очень ценна, хотя большая ее часть выходит за рамки моего понимания из-за моей неспособности понять сложную электронику. Подключение проводов переменного тока и простая автомобильная работа с постоянным током – это мой предел, и я восхищаюсь уровнем ваших знаний, ребята.
Я не хочу привлекать Baxi напрямую, так как котел все еще находится на гарантии, которую я не хочу аннулировать. Я озадачен тем, что мои последние попытки (см. OP) привели к появлению кода неисправности, которого нет в руководстве по эксплуатации котла … все коды перечислены с советом «обратиться к вашему установщику или инженеру по обслуживанию» в отношении любого кода, который не показан.
Установщик/инженер находится рядом со мной, поэтому я передам ему проблему, и он может счесть ваш вклад полезным.
Мы очень признательны за ваши ответы, большое спасибо вам обоим, я буду обновлять в свое время.
Может инвертор, как и мой, не воспринимает нагрузку как реальную и держит низкое напряжение? то есть ниже 230В.
Мой, VoltMaster, остается на уровне 180 В до тех пор, пока не будет несколько десятков ватт нагрузки, после чего он увеличивает выходную мощность до 230.
Обновление постов №12 и №13.
Проверка напряжения с помощью моего мультиметра показывает, что напряжение инвертора остается постоянным на уровне 230 В на протяжении всего теста, но, как и раньше, горелки не остаются включенными более чем на несколько секунд после зажигания, прежде чем вернуться только к насосу. Затем он попытается снова, прежде чем с шипением выдаст код ошибки E133. К счастью, сброс восстанавливает нормальное состояние после возврата к сети.
