100 плагинов для Revit или как мы оптимизировали проектирование систем электроснабжения / Хабр

Привет, Хабр! Меня зовут Алексей Новиков, уже 5 лет я занимаюсь информационным моделированием систем электроснабжения в компании STEP LOGIC.

Раньше основной ценностью работы проектировщика был комплект чертежей, сейчас – это информационная модель, которая является продуктом не конкретного сотрудника, а целой команды. Мы неоднократно сталкивались с ситуациями, когда из-за разного подхода к проектированию информационная модель превращалась в простой набор геометрических форм, параметры и связи в котором были понятны лишь одному проектировщику. Всё это усложняло командную работу. Мы раз за разом задавались вопросом: как сделать процесс проектирования прозрачным для всей команды, а результат более прогнозируемым? Так родилась идея создания системы проектирования электроснабжения, которая должна автоматизировать рутинные процессы и упростить внесение изменений в проект, а значит и нашу жизнь. Выигрывает от этого и заказчик: время подготовки проекта сокращается, а на выходе получается более качественный продукт.

Изначально для проектирования зданий использовались бумага и кульман. Переход от плоских чертежей к трехмерным стал возможен с появлением и развитием AutoCAD и подобных программ. А с ростом популярности Building Information Modeling (BIM) на рынке появился целый ряд технологий для создания информационных моделей зданий.

Для работы я использую Autodesk Revit, который занимает большую нишу. Проектирование в Revit сильно отличается от того же AutoCAD, в котором можно за несколько дней научиться рисовать линии и ставить размер. С Revit это не работает. Здесь нужен другой подход, моделирование осуществляется элементами – экземплярами семейств, которые изначально надо создать.

Помимо геометрии, их наделяют набором физических параметров: масса, мощность, сопротивление и т.д. Затем созданные элементы размещаются в пространстве, объединяются в системы и после выполнения соответствующих расчетов можно получить чертежи однолинейных схем, длины и сечения кабелей, значения освещенности помещений, зоны молниезащиты, токи короткого замыкания и другую информацию.

В результате мы имеем максимально наполненную информационную модель – базу данных с элементами, их параметрами и зависимостями, правильно используя которую можно сформировать всю необходимую документацию: начиная от планов и однолинейных схем и заканчивая спецификациями и заданиями для смежных отделов. Можно сказать, что мы создаем прототип цифрового двойника объекта. Следующий шаг после создания модели – оптимизация ее систем и элементов для принятия наиболее правильных проектных и эксплуатационных решений.

Но, как и другие аналогичные программы в первую очередь Revit заточен под архитектурную и строительную часть проектов, ~~так как они занимают львиную долю всех бюджетов~~. Функционал же проектирования инженерных систем (которыми я и занимаюсь) здесь во многом ограничен. Конечно, определенный набор инструментов в программе все же заложен, но для создания моделей слаботочных систем, электроснабжения, кондиционирования и вентиляции в полном объеме его явно недостаточно. Поэтому возникла идея создать дополнительный функционал для Revit.

Чего не хватает:

Расчетная часть программы минимальна и соответствует западным нормативам и стандартам. Более того, результаты расчетов зачастую неверны. Тестовые расчеты показали, что значения средней освещенности могут различаться на 20-30%. Для примера результаты расчетов для одного и того же помещения в Revit составили 653 лк, а в специализированном софте Dialux Evo – 496 лк.
Возможности создания выходных документов сильно ограничены. Например, применять отображение однолинейных электрических схем из Revit можно исключительно от безысходности, так как создать его можно только в виде таблицы. Добавление дополнительных аппаратов или контактов здесь невозможно.
Отсутствует возможность создания уникальной топологии схем инженерных систем. Например, нельзя создать и рассчитать схемы с АВР или кольцевые схемы. Но ведь именно с такими решениями приходится сталкиваться при проектировании сложных комплексных объектов.

С чего мы начинали работы по созданию плагинов для Revit

После тщательного анализа и выявления главных трудностей при проектировании инженерных систем в Revit, наша команда обратилась к уже разработанным плагинам. Их можно разделить на две большие группы.

Коммерческие плагины, например, достаточно популярный пакет MagiCAD для Revit или RChain. На начальных этапах работ мы рассматривали возможность применения коммерческих плагинов, но отказались от этой идеи, потому что:

Плагины решают конкретный ограниченный набор задач. Поэтому их функционал необходимо было вписывать в общую концепцию системы проектирования. И получалось, что проще написать свой модуль, чем интегрировать сторонний. Все алгоритмы и процессы будут понятны в отличие от сторонних плагинов.
Качество расчетов при тестировании вызывало ряд вопросов, не всегда хватало глубины проработки расчетной части.
Отсутствовала возможность кастомизации. Например, после генерации однолинейной схемы невозможно добавить в цепь независимый расцепитель, контактор или другое дополнительное оборудование.
Недостаточная интеграция с информационной моделью.

Плагины от вендоров (Schneider-Electric, Siemens, ДКС), функционал которых заточен под применение конкретного оборудования. Некоторые из них довольно удобны в применении, но, к сожалению, все они идут в привязке к вендору. То есть, грубо говоря, возможности перейти в проекте на оборудование другого производителя без внешних доработок там нет.

Рис.1. Плагин Bim Electrical Design от Schneider Electric обладает отличным модулем по расчету токов нагрузки. Но здесь мы можем производить расчеты только для оборудования SE.

После анализа стало ясно, что под наши задачи необходимо создать собственную систему проектирования электроснабжения, включающую функционал Revit, плагины сторонних производителей (вендоров) и наши собственные разработки. Чтобы при совершении определенного набора действий мы могли получить понятный, предсказуемый и быстрый результат.

Проектирование первых плагинов

Подробный процесс создания плагинов опишу на примере разработки функционала связи Revit с Dialux Evo.

Как я уже говорил выше, встроенный функционал Revit позволяет рассчитывать освещенность пространств, но проведённое тестирование показала крайне низкую точность этих расчетов. А вот Dialux Evo считается одним из самых передовых софтов в этой сфере. Для повышения точности в наших проектах мы решили провести взаимную интеграцию между Revit и Dialux Evo. В идеале хотелось получить полноценную двустороннюю связь между этими программными продуктами с минимальным набором промежуточных действий.

В первую очередь мы поставили перед собой задачу автоматизировать передачу информации о модели из Revit в Dialux Evo. В Dialux Evo можно импортировать трехмерные модели в форматах .ifc и .stf. Несмотря на то, что в Revit есть собственный функционал по созданию файла .ifc, мы остановились на генерировании файла .stf. Это было обусловлено следующими причинами:

.stf в отличии от ifc передает данные не только о геометрии (пространствах), но и о светильниках. Таким образом мы можем передать в Dialux Evo координаты, углы поворота и типы светильников.
На больших моделях (высотные здания) .stf гораздо удобнее, так как мы создаем только отметку уровня и не перегружаем расчетную модель избыточной информацией.

Из минусов стоит отметить, что нам необходимо предварительно создать (или скопировать из внешнего файла АР) пространства, так как именно они в итоге будут передаваться в Dialux Evo.

В результате было разработано два плагина по созданию файла .stf на основе выбранного уровня.

Рис.2. В зависимости от этапа работ проектировщику предлагается сгенерировать файл .stf на основе только пространств или пространства плюс светильники.

Через генерирование файла .stf и импорт этого файла в Dialux Evo мы осуществили передачу информации о пространствах (геометрии) и светильниках (координаты, угол поворота, тип).

Одной из основных сложностей при создании плагинов стала корректность передачи углов светильников. Мы разработали собственные алгоритмы конвертации углов при переходе из Revit в Dialux Evo и обратно, которые производят обработку более 60 различных вариантов размещения светильников в пространстве. Сейчас в нашей системе реализована возможность создания светильников на потолке, стенах, полу или же произвольно в пространстве под любым углом.

Следующей задачей стала передача информации из Dialux Evo в Revit. Экспортировать из Dialux Evo можно файл формата . dwg. Он содержит блоки светильников и таблицы с данными об их типах и расчетных значениях освещенностей пространств. В блоках светильников находится информация о координатах и углах светильников, а принадлежность блока к слою указывает на тип светильника. Таким образом, сгенерированный в Dialux Evo файл .dwg, содержит всю необходимую нам информацию.

В результате получаем плагин, который на основе .dwg файла создает светильники в модели Revit. Расставляет их на свои места с нужными углами и прописывает в пространства результаты расчетов из Dialux Evo.

То есть двусторонняя интеграция Revit и Dialux Evo выглядит следующим образом: Revit – файл.stf – Dialux Evo – файл.dwg – Revit.

Рис.3. Так модель выглядит в RevitРис.4. Эта же модель в Dialux Evo

В результате работы мы создали более 100 плагинов. Их основной функционал включает в себя:

Анализ кабельных конструкций и раскладку кабелей
Электротехнические расчеты и расчеты токов короткого замыкания
Конфигурирование электрических щитов и построение однолинейных схем

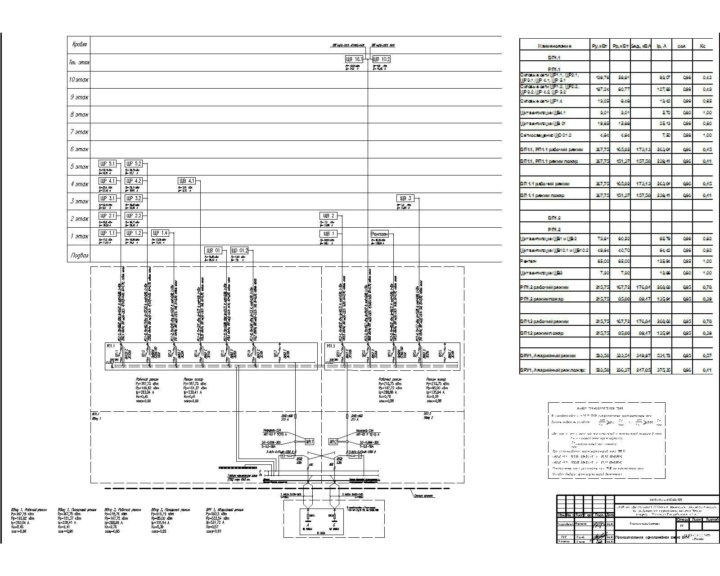

Построение структурной схемы системы электроснабжения всего объекта
Интеграция между Revit и Dialux Evo
Аналитика по заполнению кабельных лотков. Происходит построение разрезов лотка и расчет горючей массы кабелей в лотке.
Создание таблиц и интеграция с Excel. В частности, происходит выгрузка полной спецификации ЭМ. И приведение спецификации к гостированному виду.
Создание планов оборудования, распределительной и групповой сети, кабельных трасс и планов освещения
Мониторинг параметров оборудования смежных разделов
Расчет и построение зоны молниезащиты
Расчет сопротивления заземляющего устройства
Создание кабельных проходок

Как выглядит система проектирования электроснабжения

Для того, чтобы создать внешний вид системы электроснабжения, я представил свое понимание этого процесса в виде блок-схем. Через несколько итераций и упрощений родилось такое отображение.

Рис.5. Интерфейс системы проектирования электроснабжения

По сути в этом интерфейсе расписан весь процесс, который проходят инженеры при проектировании объекта, разбитый на наиболее характерные этапы работ.

В соответствующей вкладке можно получить наиболее полную информацию о выполняемых работах и инструментах. Здесь же размещается панель навигации и ссылки на все используемые на данном этапе работ плагины, где содержится информация об их функционале и соответствующий видеообзор.

Рис.6. Так выглядит вкладка «Проведение электротехнических расчетов»

На основе разработанной системы проектирования электроснабжения инженер-электрик понимает всю процедуру, инструменты и шаги по созданию информационной модели, а инженеры-оформители получают информацию о том, как и с помощью какого функционала создавать выходные документы. То есть разработанный инструментарий позволяет нам на постоянной основе поддерживать высокое качество информационной модели.

Переход от бумажных чертежей к проектированию в 2D, далее 3D и BIM требует смены инструментария. При наличии системы, пройдя соответствующее обучение на тестовых моделях в системе, проектировщик в короткий срок сможет понять всю процедуру проектирования и создания информационной модели.

Из-за меняющихся нормативных документов и требований заказчиков систему проектирования необходимо постоянно развивать. Описание этого процесса можно проиллюстрировать с помощью цикла Деминга-Шухарта (PDCA – plan, do, check, act). С определенной периодичностью мы планируем и проводим изменения, а затем проверяем и актуализируем их.

С помощью системы мы можем максимально грамотно внедрять лучшие практики, повышая уровень проектировщиков и проектирования в целом. Проектировщику больше не нужно заниматься рутинными процессами, высвобождается время для принятия наиболее обоснованных схемных или компоновочных решений.

Если заглянуть на 5-10 лет вперед, то я вижу некоторое переформатирование роли проектировщика. Человек со стопкой ГОСТов и калькулятором превратится в своего рода «архитектора решений», задача которого – заполнение модели оборудованием, задание параметров и организация связи между этими элементами. А выбор кабелей, подбор коммутационных аппаратов, создание чертежей и многое другое будет выполняться автоматически.

В заключение – минутный ролик, в котором мы собрали основной функционал нашей системы и показали, как его можно использовать при проектировании.

Остались вопросы – обязательно задавайте их в комментариях.

Утвержден профессиональный стандарт «Специалист в области проектирования систем электроснабжения объектов капитального строительства»

Файл с текстом стандарта размещен в разделе ПРОФЕССИОНАЛЬНЫЕ СТАНДАРТЫ сайта www.fgosvo.ru

МИНИСТЕРСТВО ТРУДА И СОЦИАЛЬНОЙ ЗАЩИТЫ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРИКАЗ

от 4 июня 2018 г. N 352н

ОБ УТВЕРЖДЕНИИ ПРОФЕССИОНАЛЬНОГО СТАНДАРТА

“СПЕЦИАЛИСТ В ОБЛАСТИ ПРОЕКТИРОВАНИЯ СИСТЕМ

ЭЛЕКТРОСНАБЖЕНИЯ ОБЪЕКТОВ КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА”

В соответствии с пунктом 16 Правил разработки и утверждения профессиональных стандартов, утвержденных постановлением Правительства Российской Федерации от 22 января 2013 г. N 23 (Собрание законодательства Российской Федерации, 2013, N 4, ст. 293; 2014, N 39, ст. 5266; 2016, N 21, ст. 3002; 2018, N 8, ст. 1210), приказываю:

Утвердить прилагаемый профессиональный стандарт “Специалист в области проектирования систем электроснабжения объектов капитального строительства”.

Министр

М.А.ТОПИЛИН

Утвержден

приказом Министерства труда

и социальной защиты

Российской Федерации

от 4 июня 2018 г. N 352н

ПРОФЕССИОНАЛЬНЫЙ СТАНДАРТ

СПЕЦИАЛИСТ

В ОБЛАСТИ ПРОЕКТИРОВАНИЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ ОБЪЕКТОВ

КАПИТАЛЬНОГО СТРОИТЕЛЬСТВА

	1174
	Регистрационный номер

I. Общие сведения

Подготовка проекта систем электроснабжения объектов капитального строительства		16.047
(наименование вида профессиональной деятельности)		Код

Основная цель вида профессиональной деятельности:

Обеспечение потребности объекта капитального строительства в электрической энергии с соблюдением требований энергосбережения и повышения энергетической эффективности

Группа занятий:

2151

Инженеры-электрики

2152

Инженеры-электроники

(код ОКЗ <1>)

(наименование)

(код ОКЗ)

(наименование)

Отнесение к видам экономической деятельности:

71. 12.12

Разработка проектов промышленных процессов и производств, относящихся к электротехнике, электронной технике, горному делу, химической технологии, машиностроению, а также в области промышленного строительства, системотехники и техники безопасности

(код ОКВЭД <2>)

(наименование вида экономической деятельности)

II. Описание трудовых функций, входящих

в профессиональный стандарт (функциональная карта вида

профессиональной деятельности)

Обобщенные трудовые функции			Трудовые функции
код	наименование	уровень квалификации	наименование	код	уровень (подуровень) квалификации
A	Оформление технической документации на различных стадиях разработки проекта системы электроснабжения объектов капитального строительства	6	Оформление отчета о проведенном обследовании объекта капитального строительства, для которого предназначена система электроснабжения	A/01. 6	6
			Оформление технического задания на разработку проекта системы электроснабжения объектов капитального строительства	A/02.6	6
			Оформление комплектов проектной и рабочей документации проекта системы электроснабжения объектов капитального строительства	A/03.6	6
			Разработка проектной и рабочей документации простых узлов системы электроснабжения объектов капитального строительства	A/04. 6	6
B	Разработка отдельных разделов проекта на различных стадиях проектирования системы электроснабжения объектов капитального строительства	6	Предпроектное обследование объекта капитального строительства, для которого предназначена система электроснабжения	B/01.6	6
B		6	Разработка проектной и рабочей документации отдельных разделов проекта системы электроснабжения объектов капитального строительства	B/02. 6	6
C	Разработка проекта системы электроснабжения объектов капитального строительства	7	Разработка концепции системы электроснабжения объекта капитального строительства	C/01.7	7
			Разработка проектной и рабочей документации проекта системы электроснабжения объектов капитального строительства	C/02.7	7
			Руководство работниками, выполняющими проектирование системы электроснабжения объектов капитального строительства	C/03. 7	7
			Авторский надзор за процессом монтажа системы электроснабжения объектов капитального строительства	C/04.7	7

III. Характеристика обобщенных трудовых функций

3.1. Обобщенная трудовая функция

Наименование

Оформление технической документации на различных стадиях разработки проекта системы электроснабжения объектов капитального строительства

Код

Уровень квалификации

Происхождение обобщенной трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Возможные наименования должностей, профессий

Инженер

Инженер-проектировщик III категории

Требования к образованию и обучению	Высшее образование – бакалавриат или Высшее образование (непрофильное) – бакалавриат и дополнительное профессиональное образование – программы профессиональной переподготовки по профилю деятельности
Требования к опыту практической работы	Для инженера-проектировщика III категории не менее одного года работы в области проектирования систем электроснабжения объектов капитального строительства инженером
Особые условия допуска к работе	Прохождение инструктажа по охране труда <3> Прохождение противопожарного инструктажа и проверки знаний мер пожарной безопасности <4>
Другие характеристики	–

Дополнительные характеристики

Наименование документа	Код	Наименование базовой группы, должности (профессии) или специальности
ОКЗ	2151	Инженеры-электрики
ЕКС <5>	–	Инженер-проектировщик
ОКПДТР <6>	22827	Инженер-проектировщик
ОКСО <7>	2. 13.03.02	Электроэнергетика и электротехника

3.1.1. Трудовая функция

Наименование

Оформление отчета о проведенном обследовании объекта капитального строительства, для которого предназначена система электроснабжения

Код

A/01.6

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Изучение технической документации на объект капитального строительства, для которого предназначена система электроснабжения
	Изучение данных по результатам предпроектного обследования объекта капитального строительства, для которого предназначена система электроснабжения
	Составление отчета о выполненном обследовании объекта капитального строительства, для которого предназначена система электроснабжения
Необходимые умения	Применять методики и процедуры стандартов организации, системы менеджмента качества, правила автоматизированной системы управления организацией, требования частного технического задания на проведение предпроектного обследования объекта капитального строительства, для которого предназначена система электроснабжения, к составу и содержанию отчета о проведенном обследовании
	Осуществлять сбор, обработку и анализ справочной и реферативной информации об объекте капитального строительства, для которого предназначена система электроснабжения
	Выполнять расчеты для составления отчета о предпроектном обследовании объекта капитального строительства, для которого предназначена система электроснабжения
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Правила выполнения текстовых и графических документов, входящих в состав проектной и рабочей документации
	Типовые формы отчета о предпроектном обследовании объекта капитального строительства, для которого предназначена система электроснабжения
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа для написания и модификации документов, проведения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 1.2. Трудовая функция

Наименование

Оформление технического задания на разработку проекта системы электроснабжения объектов капитального строительства

Код

A/02.6

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Изучение материалов для составления технического задания на разработку проекта системы электроснабжения объектов капитального строительства
	Оформление графической части технического задания на разработку проекта системы электроснабжения объектов капитального строительства
	Оформление текстовой части технического задания на разработку проекта системы электроснабжения объектов капитального строительства
Необходимые умения	Применять методики и процедуры системы менеджмента качества, стандартов организации, автоматизированной системы управления организацией, требования нормативной технической документации к составу и содержанию технического задания на разработку проекта системы электроснабжения объектов капитального строительства для определения полноты данных для составления технического задания
	Применять систему автоматизированного проектирования и программу для написания и модификации документов для выполнения графических и текстовых частей технического задания на разработку проекта системы электроснабжения объектов капитального строительства
	Выполнять расчеты для оформления технического задания на разработку проекта системы электроснабжения объектов капитального строительства
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Правила выполнения текстовых и графических документов, входящих в состав проектной и рабочей документации
	Правила составления технического задания на разработку проекта системы электроснабжения объектов капитального строительства
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа для написания и модификации документов, проведения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 1.3. Трудовая функция

Наименование

Оформление комплектов проектной и рабочей документации проекта системы электроснабжения объектов капитального строительства

Код

A/03.6

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Анализ исходных материалов для оформления комплектов конструкторских документов на различных стадиях проектирования системы электроснабжения объектов капитального строительства
	Оформление текстовых разделов комплектов проектной и рабочей документации системы электроснабжения объектов капитального строительства
	Оформление графических разделов комплектов проектной и рабочей документации системы электроснабжения объектов капитального строительства
Необходимые умения	Применять методики и процедуры системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией, требования нормативной технической документации, технического задания на разработку проекта системы электроснабжения объектов капитального строительства к составу и содержанию документации для определения полноты данных для оформления комплектов проектной и рабочей документации
	Применять систему автоматизированного проектирования и программу для написания и модификации документов для выполнения графических и текстовых разделов проекта системы электроснабжения объектов капитального строительства
	Выполнять расчеты для проекта системы электроснабжения объектов капитального строительства
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Правила выполнения графических и текстовых разделов проекта системы электроснабжения объектов капитального строительства
	Методики выполнения расчетов для проекта системы электроснабжения объектов капитального строительства
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа для написания и модификации документов, проведения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 1.4. Трудовая функция

Наименование

Разработка проектной и рабочей документации простых узлов системы электроснабжения объектов капитального строительства

Код

A/04.6

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Анализ частного технического задания на разработку простых узлов системы электроснабжения объектов капитального строительства
	Сбор информации о существующих технических решениях по простым узлам системы электроснабжения объектов капитального строительства, аналогичных подлежащим разработке
	Разработка комплектов проектной и рабочей документации простых узлов системы электроснабжения объектов капитального строительства
Необходимые умения	Применять методики и процедуры системы менеджмента качества, стандартов организации, автоматизированной системы управления организацией, требования частного технического задания на разработку простых узлов системы электроснабжения объектов капитального строительства для определения полноты данных для их разработки на различных стадиях проектирования
	Применять систему автоматизированного проектирования и программу для написания и модификации документов для выполнения графических и текстовых разделов комплектов проектной и рабочей документации простых узлов системы электроснабжения объектов капитального строительства
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Требования законодательства Российской Федерации, нормативных правовых актов и нормативных технических документов к составу и содержанию комплектов проектной и рабочей документации простых узлов системы электроснабжения объектов капитального строительства
	Требования нормативных технических документов к устройству простых узлов системы электроснабжения объектов капитального строительства
	Правила выполнения комплектов проектной и рабочей документации простых узлов системы электроснабжения объектов капитального строительства
	Правила технической эксплуатации электроустановок потребителей
	Типовые проектные решения по простым узлам системы электроснабжения объектов капитального строительства
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа для написания и модификации документов, проведения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 2. Обобщенная трудовая функция

Наименование

Разработка отдельных разделов проекта на различных стадиях проектирования системы электроснабжения объектов капитального строительства

Код

Уровень квалификации

Происхождение обобщенной трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Возможные наименования должностей, профессий

Инженер-проектировщик I категории

Инженер-проектировщик II категории

Требования к образованию и обучению	Высшее образование – бакалавриат или Высшее образование (непрофильное) – бакалавриат и дополнительное профессиональное образование – программы профессиональной переподготовки по профилю деятельности
Требования к опыту практической работы	Не менее двух лет работы в области проектирования систем электроснабжения объектов капитального строительства инженером
Особые условия допуска к работе	Прохождение инструктажа по охране труда Прохождение противопожарного инструктажа и проверки знаний мер пожарной безопасности
Другие характеристики	Рекомендуется дополнительное профессиональное образование – программы повышения квалификации не реже одного раза в пять лет

Дополнительные характеристики

Наименование документа	Код	Наименование базовой группы, должности (профессии) или специальности
ОКЗ	2151	Инженеры-электрики
ЕКС	–	Инженер-проектировщик
ОКПДТР	22827	Инженер-проектировщик
ОКСО	2. 13.03.02	Электроэнергетика и электротехника

3.2.1. Трудовая функция

Наименование

Предпроектное обследование объекта капитального строительства, для которого предназначена система электроснабжения

Код

B/01.6

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Анализ частного технического задания на предпроектное обследование объекта капитального строительства, для которого предназначена система электроснабжения
	Определение характеристик объекта капитального строительства, для которого предназначена система электроснабжения
	Подготовка материалов для отчета по результатам обследования объекта капитального строительства, для которого предназначена система электроснабжения
Необходимые умения	Применять методики и процедуры системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией, требования частного технического задания на проведение обследования объекта капитального строительства, для которого предназначена система электроснабжения, для определения полноты данных, необходимых для проведения обследования
	Осуществлять сбор, обработку и анализ справочной и реферативной информации по объекту капитального строительства, для которого предназначена система электроснабжения
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Требования законодательства Российской Федерации, нормативных правовых актов и нормативных технических документов к функционированию объекта капитального строительства, для которого предназначена система электроснабжения
	Правила технической эксплуатации электроустановок потребителей
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа для написания и модификации документов, проведения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 2.2. Трудовая функция

Наименование

Разработка проектной и рабочей документации отдельных разделов проекта системы электроснабжения объектов капитального строительства

Код

B/02.6

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Анализ частного технического задания на проектирование отдельных разделов на различных стадиях проекта системы электроснабжения объекта капитального строительства
	Сбор информации по существующим техническим решениям систем электроснабжения объекта капитального строительства
	Выбор оптимальных технических решений для разработки отдельных разделов на различных стадиях проекта системы электроснабжения объекта капитального строительства
	Выбор оборудования для отдельных разделов проекта на различных стадиях проектирования системы электроснабжения объектов капитального строительства
	Разработка комплекта конструкторской документации для отдельных разделов проекта на различных стадиях проектирования системы электроснабжения объектов капитального строительства
Необходимые умения	Применять требования нормативной технической документации, методики и процедуры системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией, требования частного технического задания на разработку отдельных разделов проекта системы электроснабжения объектов капитального строительства к составу и содержанию документации для определения полноты данных для оформления комплектов конструкторских документов эскизного, технического и рабочего проектов
	Осуществлять обработку и сравнительный анализ справочной и реферативной информации, передового отечественного и зарубежного опыта по разработке системы электроснабжения объекта капитального строительства
	Применять методики и процедуры системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для выбора оптимального оборудования системы электроснабжения объекта капитального строительства
	Применять систему автоматизированного проектирования для разработки графических частей отдельных разделов проекта на различных стадиях проектирования системы электроснабжения объектов капитального строительства
	Применять систему автоматизированного проектирования и программу для написания и модификации документов для разработки текстовых частей отдельных разделов проекта на различных стадиях проектирования системы электроснабжения объектов капитального строительства
	Выполнять расчеты для разработки комплекта конструкторской документации для отдельных разделов проекта на различных стадиях проектирования системы электроснабжения объектов капитального строительства
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Требования законодательства Российской Федерации, нормативных правовых актов и нормативных технических документов к устройству системы электроснабжения объекта капитального строительства
	Правила проектирования системы электроснабжения объекта капитального строительства
	Методики сбора, обработки справочной, реферативной информации для сравнительного анализа и обоснованного выбора оборудования системы электроснабжения объекта капитального строительства
	Типовые проектные решения системы электроснабжения объекта капитального строительства
	Правила технической эксплуатации электроустановок потребителей
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа для написания и модификации документов, проведения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 3. Обобщенная трудовая функция

Наименование

Разработка проекта системы электроснабжения объектов капитального строительства

Код

Уровень квалификации

Происхождение обобщенной трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Возможные наименования должностей, профессий

Заведующий конструкторским отделом

Руководитель группы

Ведущий инженер

Главный инженер проекта (Специалист по организации архитектурно-строительного проектирования)

Требования к образованию и обучению	Высшее образование – бакалавриат или специалитет, или магистратура или Высшее образование (непрофильное) – бакалавриат или специалитет, или магистратура и дополнительное профессиональное образование – программы профессиональной переподготовки по профилю деятельности
Требования к опыту практической работы	Для ведущего инженера (руководителя группы) не менее шести лет работы в области проектирования систем электроснабжения объектов капитального строительства, в том числе не менее двух лет инженером-проектировщиком I категории Для главного инженера проекта (специалиста по организации архитектурно-строительного проектирования) не менее десяти лет по профессии, специальности или направлению подготовки в области строительства и не менее трех лет в организациях, выполняющих инженерные изыскания, осуществляющих подготовку проектной документации, строительство, реконструкцию, капитальный ремонт объектов капитального строительства, на инженерных должностях
Особые условия допуска к работе	Прохождение инструктажа по охране труда Прохождение противопожарного инструктажа и проверки знаний мер пожарной безопасности
Другие характеристики	Дополнительное профессиональное образование – программы повышения квалификации не реже одного раза в пять лет по профилю деятельности

Дополнительные характеристики

Наименование документа	Код	Наименование базовой группы, должности (профессии) или специальности
ОКЗ	2151	Инженеры-электрики
ЕКС	–	Главный инженер проекта
	–	Заведующий конструкторским отделом
	–	Начальник (руководитель) бригады (группы)
ОКПДТР	20760	Главный инженер проекта
ОКПДТР	26151	Руководитель группы (специализированной в прочих отраслях)
ОКСО	2. 13.04.02	Электроэнергетика и электротехника

3.3.1. Трудовая функция

Наименование

Разработка концепции системы электроснабжения объекта капитального строительства

Код

C/01.7

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Разработка частного технического задания на обследование объекта капитального строительства, для которого предназначена система электроснабжения
	Ознакомление с отчетом по результатам обследования объекта капитального строительства, для которого предназначена система электроснабжения
	Сбор информации об объекте капитального строительства, для которого предназначена система электроснабжения, и используемом оборудовании ведущих производителей
	Разработка вариантов структурных схем системы электроснабжения объекта капитального строительства и выбор оптимальной структурной схемы
	Подготовка и утверждение технического задания на разработку проекта системы электроснабжения объекта капитального строительства
	Разработка частных технических заданий на проектирование отдельных частей системы электроснабжения объекта капитального строительства
	Определение критериев отбора участников работ по подготовке проектной документации систем электроснабжения
	Отбор исполнителей работ по подготовке проектной документации систем электроснабжения
	Координация деятельности исполнителей работ по подготовке проектной документации систем электроснабжения
Необходимые умения	Осуществлять постановку задачи работникам на проведение обследования объекта капитального строительства, для которого предназначена система электроснабжения, и разработку отдельных частей системы электроснабжения объекта капитального строительства
	Применять методики и процедуры системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для анализа отчета по результатам обследования объекта капитального строительства, для которого предназначена система электроснабжения
	Применять методики и процедуры системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для анализа информации по системе электроснабжения объекта капитального строительства и об используемом оборудовании ведущих производителей
	Применять систему автоматизированного проектирования и программу для написания и модификации документов для разработки схемы системы электроснабжения объекта капитального строительства
	Применять методики и процедуры системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для определения критериев оптимальности принимаемых технических решений при разработке схемы системы электроснабжения объекта капитального строительства
	Применять методики ведения деловых переговоров при взаимодействии с заказчиком проекта системы электроснабжения объекта капитального строительства
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Требования законодательства Российской Федерации, нормативных правовых актов и нормативных технических документов к составу и содержанию разделов различных стадий проекта системы электроснабжения объекта капитального строительства
	Требования нормативных технических документов к устройству системы электроснабжения объекта капитального строительства
	Правила разработки проектов системы электроснабжения объектов капитального строительства
	Правила проведения обследования объекта капитального строительства, для которого предназначена система электроснабжения
	Методики определения характеристик объекта капитального строительства, для которого предназначена система электроснабжения
	Критерии оценки эффективности работы и методы повышения энергоэффективности объекта капитального строительства, для которого предназначена система электроснабжения
	Правила ведения деловых переговоров
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Правила технической эксплуатации электроустановок потребителей
	Правила устройства электроустановок
	Программа для написания и модификации документов, выполнения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 3.2. Трудовая функция

Наименование

Разработка проектной и рабочей документации проекта системы электроснабжения объектов капитального строительства

Код

C/02.7

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Выбор оборудования для системы электроснабжения объектов капитального строительства
	Объединение отдельных частей проекта системы электроснабжения объектов капитального строительства, выполненных работниками, осуществляющими проектирование, в единый комплект проектной и/или рабочей документации
	Разработка пояснительной записки на различных стадиях проектирования системы электроснабжения объектов капитального строительства
	Представление, согласование и приемка результатов работ по подготовке проектной документации системы электроснабжения
	Утверждение проектной документации по системам электроснабжения
Необходимые умения	Применять правила разработки проектов системы электроснабжения объектов капитального строительства, процедуры и методики системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией, типовые проектные решения, систему автоматизированного проектирования и программу для написания и модификации документов для разработки комплектов конструкторской документации на различных стадиях проектирования системы электроснабжения объектов капитального строительства с использованием отдельных частей документации, выполненных работниками, осуществляющими проектирование
	Применять методики ведения деловых переговоров при взаимодействии с заказчиком проекта системы электроснабжения объектов капитального строительства
	Применять правила разработки проектов системы электроснабжения объектов капитального строительства, процедуры и методики системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для сдачи заказчику проекта системы электроснабжения объектов капитального строительства
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Требования законодательства Российской Федерации, нормативных правовых актов и нормативных технических документов к составу и содержанию разделов проекта системы электроснабжения объектов капитального строительства
	Правила разработки комплектов проектной и рабочей документации на системы электроснабжения объектов капитального строительства
	Существующие системы электроснабжения объектов капитального строительства, разработанные отечественными и зарубежными производителями
	Типовые проектные решения системы электроснабжения объектов капитального строительства
	Правила закрытия договора на разработку проекта системы электроснабжения объектов капитального строительства
	Правила ведения деловых переговоров
	Правила технической эксплуатации электроустановок потребителей
	Правила устройства электроустановок
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа для написания и модификации документов, выполнения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 3.3. Трудовая функция

Наименование

Руководство работниками, выполняющими проектирование системы электроснабжения объектов капитального строительства

Код

C/03.7

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Создание работникам, осуществляющим проектирование системы электроснабжения объектов капитального строительства, необходимых условий для успешной работы
	Контроль выполнения работниками, осуществляющими проектирование, производственных заданий
	Разработка мероприятий, обеспечивающих разработку проекта системы электроснабжения объектов капитального строительства в заданные сроки и с высоким качеством
	Контроль соблюдения требований охраны труда и пожарной безопасности
	Внедрение и контроль функционирования системы менеджмента качества, стандартов организации и автоматизированной системы управления организацией
Необходимые умения	Применять процедуры и методики системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для обеспечения работникам, осуществляющим проектирование системы электроснабжения объектов капитального строительства, необходимого уровня организации труда
	Применять процедуры и методики системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для контроля качества и своевременности выполнения производственных заданий работниками, осуществляющими проектирование системы электроснабжения объектов капитального строительства
	Применять процедуры и методики системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для контроля соблюдения требований охраны труда и пожарной безопасности
	Обеспечивать соблюдение требований системы менеджмента качества, стандартов организации и функционирования автоматизированной системы управления организацией
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Требования законодательства Российской Федерации, нормативных правовых актов и нормативных технических документов к составу и содержанию разделов проекта системы электроснабжения объектов капитального строительства
	Требования нормативных технических документов к устройству системы электроснабжения объектов капитального строительства
	Правила разработки проекта системы электроснабжения объектов капитального строительства и выполнения расчетов
	Требования охраны труда и пожарной безопасности
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа для написания и модификации документов, выполнения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

3. 3.4. Трудовая функция

Наименование

Авторский надзор за процессом монтажа системы электроснабжения объектов капитального строительства

Код

C/04.7

Уровень (подуровень) квалификации

Происхождение трудовой функции	Оригинал	X	Заимствовано из оригинала
				Код оригинала	Регистрационный номер профессионального стандарта

Трудовые действия	Контроль изготовления, испытания, внедрения и эксплуатации системы электроснабжения объектов капитального строительства
	Постановка задачи работникам, осуществляющим авторский надзор за изготовлением, испытанием, внедрением и эксплуатацией системы электроснабжения объектов капитального строительства
	Анализ замечаний и предложений, возникающих в процессе изготовления, испытания, внедрения и эксплуатации системы электроснабжения объектов капитального строительства
	Контроль корректировки рабочей документации на системы электроснабжения объектов капитального строительства с учетом замечаний, возникающих в процессе изготовления, испытания, внедрения и эксплуатации системы электроснабжения объектов капитального строительства
Необходимые умения	Применять правила разработки проектов системы электроснабжения объектов капитального строительства, процедуры и методики системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для организации авторского надзора за изготовлением, испытанием, внедрением и эксплуатацией системы электроснабжения объектов капитального строительства
	Применять процедуры и методики системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для анализа результатов проведения авторского надзора
	Применять процедуры и методики системы менеджмента качества, стандартов организации, правила автоматизированной системы управления организацией для организации корректировки материалов проекта системы электроснабжения объектов капитального строительства
	Использовать информационно-телекоммуникационную сеть “Интернет”
Необходимые знания	Требования законодательства Российской Федерации, нормативных правовых актов и нормативных технических документов к составу и содержанию разделов проекта системы электроснабжения объектов капитального строительства
	Требования нормативных технических документов к устройству системы электроснабжения объектов капитального строительства
	Правила осуществления авторского надзора за изготовлением, испытанием, внедрением и эксплуатацией системы электроснабжения объектов капитального строительства
	Правила разработки методик лабораторных, эксплуатационных и приемочных испытаний системы электроснабжения объектов капитального строительства
	Правила технической эксплуатации электроустановок потребителей
	Методы мотивации работников, выполняющих авторский надзор
	Методики и процедуры системы менеджмента качества, стандартов организации
	Правила автоматизированной системы управления организацией
	Программа, используемая для написания и модификации документов, выполнения расчетов
	Система автоматизированного проектирования
Другие характеристики	–

IV. Сведения об организациях – разработчиках

профессионального стандарта

4.1. Ответственная организация-разработчик

Национальное объединение изыскателей и проектировщиков, город Москва
Президент	Посохин Михаил Михайлович

4.2. Наименования организаций-разработчиков

1	АС “Северо-Западный межрегиональный центр АВОК”, город Санкт-Петербург
2	ООО “ПетроТеплоПрибор”, город Санкт-Петербург

——————————–

<1> Общероссийский классификатор занятий.

<2> Общероссийский классификатор видов экономической деятельности.

<3> Постановление Минтруда России, Минобразования России от 13 января 2003 г. N 1/29 “Об утверждении Порядка обучения по охране труда и проверки знаний требований охраны труда работников организаций” (зарегистрировано Минюстом России 12 февраля 2003 г., регистрационный N 4209), с изменениями, внесенными приказом Минтруда России, Минобрнауки России от 30 ноября 2016 г. N 697н/1490 (зарегистрирован Минюстом России 16 декабря 2016 г., регистрационный N 44767).

<4> Постановление Правительства Российской Федерации от 25 апреля 2012 г. N 390 “О противопожарном режиме” (Собрание законодательства Российской Федерации, 2012, N 19, ст. 2415; 2014, N 9, ст. 906, N 26, ст. 3577; 2015, N 11, ст. 1607, N 46, ст. 6397; 2016, N 15, ст. 2105, N 35, ст. 5327, N 40, ст. 5733; 2017, N 13, ст. 1941, N 41, ст. 5954, N 48, ст. 7219; 2018, N 3, ст. 553).

<5> Единый квалификационный справочник должностей руководителей, специалистов и служащих.

<6> Общероссийский классификатор профессий рабочих, должностей служащих и тарифных разрядов.

<7> Общероссийский классификатор специальностей по образованию.

Исходные данные для проектирования электроснабжения • Energy-Systems

Данные для создания качественного проекта электроснабжения

Проектирование электроснабжения в любом помещении – это сложные и продолжительные работы, в ходе которых специалистам нужно будет разработать множество важных документов, которые потребуются для выполнения электромонтажа. Чтобы все необходимые работы были проведены правильно и грамотно, нанятым сотрудникам проектного предприятия нужно будет выдать исходные данные для проектирования электроснабжения.

Исходные данные для создания качественного электропроекта содержатся в двух основных документах – в технических условиях и задании. Техусловия создаются сотрудниками энергосбытового предприятия, в адрес которого собственник электрифицируемого дома или коттеджа подал заявку на подключение. Задание на проектирование должно быть разработано самим собственников, либо при его непосредственном участии, так как этот документ должен будет содержать в себе мнение владельца помещения о том, какой должна быть электрическая сеть.

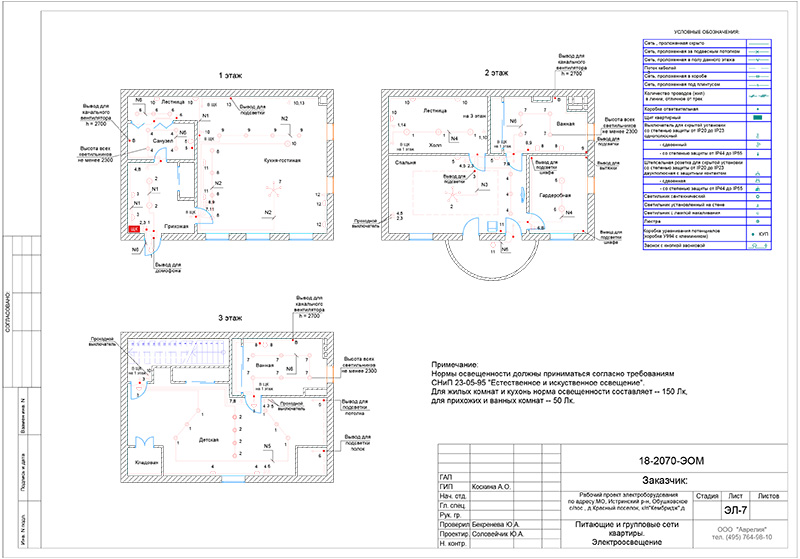

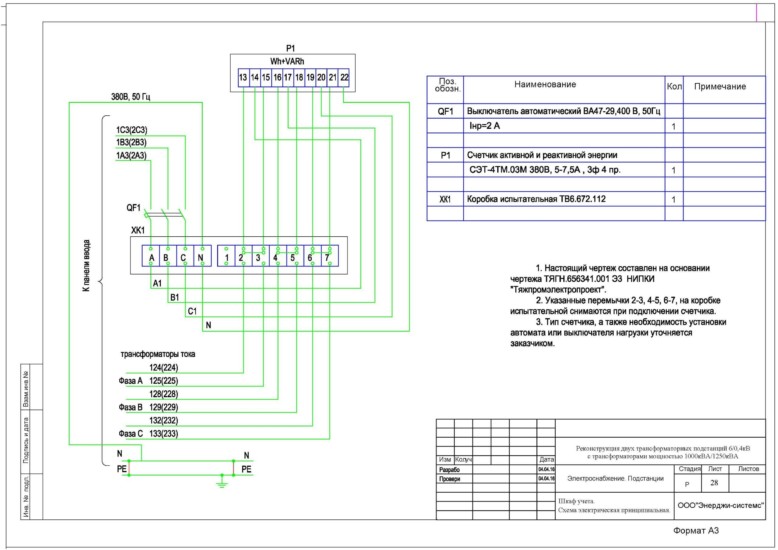

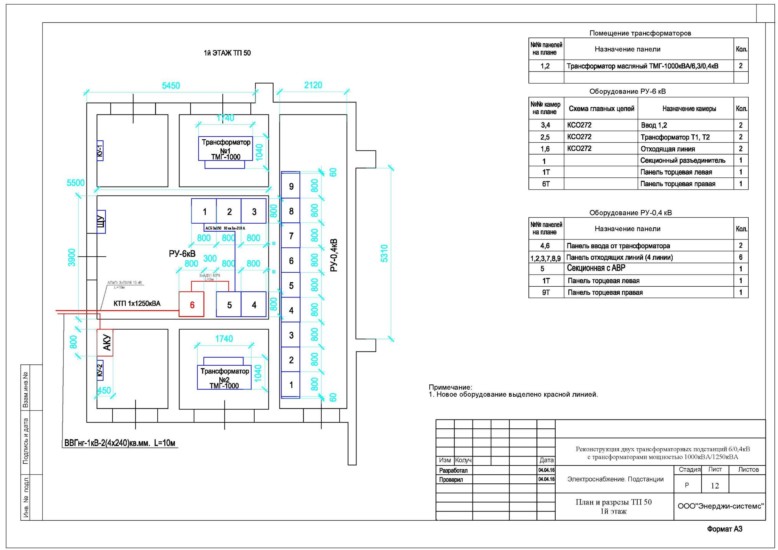

Пример проекта электрики наружного освещения

1из7

Вперед

Информация для создания проекта

Техническое задание должно включать в себя множество важной для проектировщиков информации. Главным документом задания выступает план всех внутренних помещений здания. Этот план должен содержать в себе актуальную информацию об электрифицированном объекте. Обычно задание содержит в себе несколько отдельных планов, только один из которых не должен содержать в себе никаких лишних данных.

На копиях плана собственнику нужно будет обозначить места расположения мебели в каждом помещении, места расстановки электрического оборудования, желаемые места размещения розеток, выключателей, источников света, электрического щита и других электрических устройств, необходимых для использования и функционирования электросети.

Профессиональные специалисты не требуют, чтобы вся информация в задании была как-то особенно оформлена или представлена, необязательно использовать для обозначения точек какие-то специальные символы. Единственное требование к заданию – оно должно быть хорошо понятно сотрудникам, которые будут на его основе проектировать внутреннюю электрику в доме. В большинстве случаев созданное владельцем дома задание нуждается в последующих правках и исправлениях, которые вносятся нанятыми специалистами при выезде на объект. Правки могут потребоваться, к примеру, если собственник указал большее или меньшее число розеток в помещениях, чем того требуются законы, или в других случаях, когда содержание задание нарушает действующие нормы ПУЭ и СНиП.

Особое внимание при составлении задания на проектирование электрики собственнику следует уделить мощным электрическим устройствам, которые будут использоваться в доме. Все подобное оборудование должно быть обозначено на плане объекта с указанием места расположения и технических характеристик каждого отдельного прибора. Эта информация очень важна для расчета предполагаемого уровня нагрузки на электрическую систему, для определения параметров электрических кабелей, которые будут использоваться для подключения отдельных линий или устройств к электроснабжению.

Проектирование внутренней электрики

Если предоставленные собственником документы содержат в себе всю необходимую проектировщикам информацию, между сторонами заключается договор на оказание услуг, и специалисты приступают к выполнению проекта и однолинейных схем электрощитов. Электрический проект включает в себя всю важную информацию, которая потребуется электромонтажникам для построения электрической системы в доме или на другом объекте.

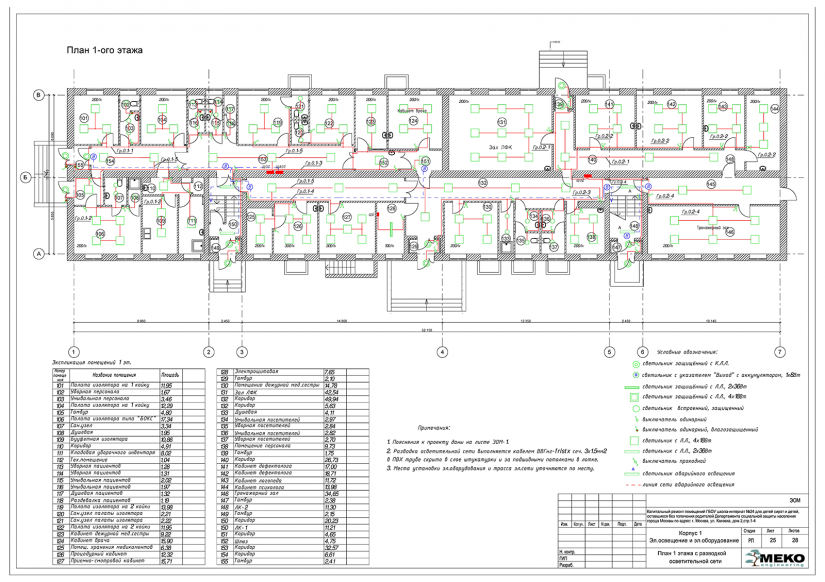

Самая важная информация содержится на проектируемых схемах и чертежах, которые создаются на основе предоставленного собственником плана внутренних помещений. Если план будет содержать в себе какие-то неточности, то они перейдут и в проект электроснабжения, и в дальнейшем из-за них могут возникнуть различные сложности в процессе выполнения монтажа. Чтобы таких несоответствий не было, вся информация задания очень тщательно проверяется проектировщиками.

Следует отметить, что как задание проверяется проектировщиками перед выполнением работ, так и готовый электрический проект требует специальной проверки для дальнейшего проведения монтажа. Проверку электрических проектов осуществляют государственные контролирующие органы, которые сопоставляют данные примера электропроекта квартиры с требованиями законодательства и определяют, будет ли организованная на основе проекта безопасной для жильцов и пользователей. Если согласование не выявляет никаких нарушений и ошибок, на основе проекта можно будет выполнять электромонтаж.

Все эти многочисленные проверки нужны только для того, чтобы предотвратить создание нефункциональных и небезопасных для собственников электрических систем.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

как построить экосистему цифрового сопровождения строительства на российском ПО

Форум «Белые ночи САПР»: как построить экосистему цифрового сопровождения строительства на российском ПО

27 июня 2022 г.

20 кейсов цифровизации — 20 убедительных примеров, когда российские ИТ-решения показали себя на уровне и лучше зарубежных. На форуме «Белые ночи САПР: Строительство», который АСКОН провел в начале июня в Петергофе, о применении технологии информационного моделирования (BIM) рассказывали крупнейшие проектные институты, инжиниринговые компании, архитектурные и проектные мастерские. Используя отечественные программные продукты, они «в цифре» разрабатывают проекты будущего и сохраняют архитектурные памятники.

Комплексное BIM-решение АСКОН и BIM-стандарт

По какому пути идет АСКОН, развивая решения для цифровизации промышленного и гражданского строительства? Повлияет ли уход зарубежных разработчиков на стратегию компании? На эти вопросы ответил председатель совета директоров АСКОН Александр Голиков на открытии форума.

Последние события выявили серьезную проблему технологической зависимости строительной отрасли от иностранного ПО. При этом отечественным разработчикам в области BIM есть, что предложить заказчикам.

Александр Голиков, председатель совета директоров АСКОН: «Развитие интегрированного комплексного решения, куда входят программные продукты от ведущих российских BIM-разработчиков, — наш приоритет сегодня. Мы призываем вас не медлить и заниматься импортозамещением. Вы можете опираться на разработчиков, продукты которых сейчас технологически соответствуют мировому уровню. А если какие-то задачи остаются нерешенными, то выделяйте пилотные проекты, тестируйте ПО, формулируйте требования для доработки продуктов».

АСКОН продолжает наращивать экспертные компетенции в сложным проектах, разработан BIM-стандарт, содержащий методику организации процессов проектирования, строительства и эксплуатации на основе технологии информационного моделирования, а также требования к созданию цифровых информационных моделей. В начале 2022 года в компании сформирован BIM-дивизион, он объединил подразделения региональных офисов АСКОН, которые специализируются на проектах в строительстве.

О возможностях программных продуктов АСКОН и партнеров, которые составляют комплексное отечественное BIM-решение, рассказал директор дивизиона BIM АСКОН Дмитрий Демин.

Система проектирования Renga — инструмент для создания информационной модели здания/сооружения. Сотни заказчиков АСКОН из гражданского и промышленного сегмента уже успешно используют Renga для проектов различной сложности. Приоритетное направление развития системы в 2022 году — механизмы коллективной работы, которые позволяют архитекторам, проектировщикам, инженерам одновременно работать над моделью, в том числе в географически-распределенном режиме. В мае проект модернизации подсистемы совместной работы Renga получил грант Российского фонда развития информационных технологий (РФРИТ).

Второй важный элемент — Pilot-BIM, cреда общих данных BIM-проектов для формирования консолидированных моделей и коллективной работы с ними. С ней работают заказчики строительства, девелоперы, проектировщики и подрядчики.

В BIM-решение АСКОН также вписан КОМПАС:ТХ, который позволяет автоматизировать проектирование и выпуск проектной документации для объектов промышленного назначения, технологических установок, электроснабжения, конструкций, систем коммуникации.

Программные продукты АСКОН и Renga Software тесно связаны с расчетными (ПК Лира, системы НТП «Трубопровод» и НТЦ «АПМ») и сметными комплексами (1С:Смета, АВС, SmetaWIZARD), системами строительного контроля и управления недвижимостью (1С: УСО), а также решениями для проектирования линейных объектов (КРЕДО, ИндорСофт, Топоматик Robur). Системы интегрированы напрямую либо обмениваются информацией через формат IFC.

Эксперты — о будущем BIM-технологий в России

С докладом о том, как и какими темпами будет развиваться внедрение BIM в России в ближайшие три года, выступил эксперт ТК-505 «Информационное моделирование» Минстроя РФ Петр Манин. По его прогнозу, в сфере проектирования организация и использование среды общих данных (CDE) будут стандартом почти во всех компаниях. Сейчас этот инструмент используется в России на 6 баллов из 9. Среда будет единой для всех стадий жизненного цикла объектов капитального строительства, то есть обеспечивать сквозную передачу информации от этапа к этапу.

Петр Манин, эксперт ТК-505 Минстроя РФ: «Часть работ по проектированию начнут вести прямо в интерфейсе CDE: не все компании могут себе позволить полноценную САПР. В идеале среда общих данных должна иметь возможность вносить небольшие изменения, делать доработки в модели».

Расширится практика подготовки информационной модели и получения документации из нее: рейтинг внедрения этой технологии поднимется на два пункта, с текущих 6 баллов до 8-ми к 2025 году. Самую низкую оценку получила экспертиза проекта в BIM: рейтинг внедрения в России составляет 2 балла, при рейтинге полезности 7. Петр Манин: «Через три года уровень цифровизации процессов по этому направлению улучшится в лучшем случае на два пункта. Текущее исполнение экспертизы требует серьезной модернизации: замечания и их отработка должны вестись с использованием модели в полноценном формате, проверки должны быть автоматизированы с дальнейшим выходом на безбумажное взаимодействие (автоматизация 30% проверочных работ к 2025 году)». Еще один тренд — выдача предписаний строительного контроля с привязкой к BIM-модели (будет внедрена примерно на 7 баллов из 9, текущий уровень внедрения Петр Манин оценил на 3 балла из 9).

Правительство продолжает создавать условия для внедрения технологий информационного моделирования в проектировании и строительстве. С этой целью утверждена специальная «дорожная карта», в рамках которой в ближайшие два года будет реализовано свыше 30 мероприятий. Максим Нечипоренко, советник главы Минцифры РФ, заместитель генерального директора компании Renga Software, представил обзор актуальных мер стандартизации BIM в России, требований и рекомендаций госэкспертиз.

Максим Нечипоренко, заместитель директора Renga Software: «В марте 2021 года Правительство опубликовало Постановление №331, которое закрепило обязательность ведения информационной модели для объектов капитального строительства, финансируемых за счет бюджетных средств. Для многих это стало неожиданностью, поставление всколыхнуло отрасль. Сейчас утверждается проект поправок, который отсрочит применение именно трехмерных моделей в составе информационного моделирования. Но одновременно с этим с 1 января 2023 года BIM-проектирование станет обязательным для застройщиков, привлекающих средства дольщиков. Кроме того, новая редакция Постановления №87, опубликованная 31 мая 2022 года, содержит упоминание информационной модели. Это пока не делает модель основной формой предоставления проекта, более того, до марта 2023 года применение 3D-моделирования остается опциональным согласно майским поправкам к Постановлению №1431. У отрасли еще есть время, но я настойчиво рекомендую не тормозить процессы внедрения и освоения BIM-технологий — вы не успеете заметить, как пройдут полгода».

Обязательства применения ТИМ в отрасли расширяются, но также увеличивается поддержка производителей программного обеспечения и его потребителей. Максим Нечипоренко обратил внимание на то, что отрасль не знает, какие меры поддержки существуют и как ими пользоваться. Разработчики могут получить гранты Российского фонда развития информационных технологий, фонд также субсидирует пользователей. Кроме того, фонд «Сколково» в рамках федерального проекта «Цифровые технологии» запустил конкурсный отбор пилотных проектов первого масштабного внедрения российских решений.

О теме дефицита «цифровых» специалистов в строительстве говорят на всех уровнях. Один из ключевых экспертов в области подготовки BIM-кадров, генеральный директор Vysotskiy Consulting, Александр Высоцкий познакомил участников форума с пошаговым планом развития BIM-специалиста и рассказал о методах, которые помогут работодателю оценить реальный уровень соискателя в части владения программными инструментами.

Александр Высоцкий, генеральный директор Vysotskiy Consulting: «Наша миссия — помогать решить кадровый вопрос: обучать специалистов цифровым технологиям и помогать компаниям собрать классную команду. Текущая ситуация и необходимость перестраивать процессы под отечественные BIM-инструменты — это вызов. Но по моему опыту, российские BIM-решения умеют больше, чем в среднем от них ожидают».

В качестве примера эксперт привел опыт Проектной мастерской «Петергоф», пользователя Renga, и успешную подготовку сводной цифровой модели Нижнего Новгорода, сформированной в Pilot-BIM из более чем 150 проектов.

Компании — об опыте и результатах применения BIM

Вопрос импортозамещения, в том числе инженерного ПО, особенно остро сегодня стоит перед госкорпорациями. Своим взглядом на вызовы и задачи импортозамещения поделился Федор Петров, заместитель генерального директора по информационным технологиям и автоматизации процессов производства Центрального проектно-технологического института (АО «ЦПТИ», входит в Топливную компанию Росатома «ТВЭЛ»).

В Топливном дивизионе ЦПТИ является единственной проектной организацией и занимается проектированием, конструированием, выводом из эксплуатации ядерно опасных объектов, а также развитием цифровых продуктов, созданием цифровых двойников. Институт специализируется на нетиповых уникальных проектах. Проекты относятся к объектам критической информационной инфраструктуры РФ (КИИ), а значит компания не сможет использовать иностранное ПО на таких объектах с января 2025 года согласно Указу Президента РФ №166.

Федор Петров: «Это громадный вызов, на реализацию которого у нас есть 2,5 года, нам предстоит заместить не только системное и прикладное ПО, но и “железо” (сервера, хранилища данных, сетевое оборудование). Но для ИТ-специалистов это возможность ускорить импортозамещение, которое очень медленно протекало с 2014 года».

Своевременный ответ на текущие вызовы в виде замещения зарубежных решений — это то, что сегодня определяет стратегию развития информационной системы компании «ТВЭЛ». Уже сформирована дорожная карта развития сервисов до 2030 года по направлениям: проектирование, инжиниринг, вывод объектов из эксплуатации. В ее основе — российские программные решения.

Игорь Бунчук, начальник отдела методологии и сопровождения цифрового проектирования и конструирования Центрального проектно-технологического института (АО «ЦПТИ») рассказал о применении технологий информационного моделирования в проектах класса «мегасайенс», на реализации которых специализируется ЦПТИ. Институт выступает генеральным проектировщиком Центра коллективного пользования «Сибирский кольцевой источник фотонов» (ЦКП «СКИФ»). Это один из крупнейших в России за последние десятилетия проектов в области научно-исследовательской инфраструктуры. Проектная и рабочая документация разрабатывается в «цифре», то есть с применением BIM-технологий — среды общих данных Pilot-BIM, которая обеспечивает многопользовательский доступ к актуальной информационной модели на всех этапах жизненного цикла объектов, консолидацию проектных решений и устранение коллизий на начальной стадии, а значит сокращение затрат и сроков на этапе строительства. Также среди возможностей системы, которые помогают при проектировании таких сложнейших объектов, эксперт отметил инструмент сравнения и анализа изменений моделей. Так, в рамках реализации одного из ключевых проектов ЦПТИ — реконструкции объектов Троицкого института инновационных и термоядерных исследований (ГНЦ РФ «ТРИНИТИ») — было создано 220 версий модели одного из сооружений. В планах ЦПТИ — использовать для подобных проектов реконструкции облака точек, новую функциональность Pilot-BIM, а также реализовать на базе системы цифровой журнал авторского надзора и журнал запросов на изменения.

Игорь Бунчук: «Ноу-хау ЦПТИ — инструмент, который “забирает” из Pilot-BIM 3D-модели, документацию, метаданные об объекте и текущие статусы и отправляет эту информацию на сервер обработки публикации данных. Далее мы загружаем данные в очки дополненной реальности и обеспечиваем по сути доставку “цифры” на стройку. Однако важно не только отправлять информацию на стройку, но и собирать ее на строительных площадках, а затем аккумулировать в BIM-системах. Поэтому в будущем мы планируем собирать данные с помощью лидар-технологии для видеофиксации, план-фактного анализа».

В заключении своего выступления Игорь Бунчук отметил, что сегодня вполне реально построить всю экосистему цифрового сопровождения строительства, то есть обеспечить движение от проектной до исполнительной модели, исключительно за счет российских программных продуктов.

Михаил Митрофанов, технический директор АО «Глоботэк», проектирующего химические и нефтехимические производства, не видит ограничений для Renga как для комплексного BIM-инструмента — в системе можно смоделировать любой объект, какой бы большой и сложный он ни был.

«Применение Renga кардинально изменило к лучшему наше представление о 3D-проектировании. Система “не тормозит”, не требовательна к компьютерному железу. По 3D-модели моментально можно изготовить любые чертежи и разрезы. Мы сталкивались с зарубежной системой, прошли обучение и не смогли получить нормальных чертежей, т.к. программный продукт требует детальной доработки, нужно приложить большие усилия, чтобы “выдавить” из него чертежи или модели. Кроме того, этот продукт позволяет моделировать только трубопроводы, без других систем и конструкций. Если вы хотите быстро перейти на BIM-моделирование, единственная альтернатива сейчас — это Renga. Никакого другого программного обеспечения в России, которое является BIM-продуктом, я не вижу».

Высокую производительность отечественных BIM-решений подтвердил и Артем Адам, BIM-менеджер ЕВРАЗ НТМК: «Консолидированная информационная модель завода, в которой содержится около 600 моделей, загружается и “крутится” в Pilot-BIM на ноутбуке с обычными параметрами. Это действительно волшебство по сравнению с продуктом известной американской компании».

Если проектные институты с историей много лет работали на зарубежном ПО и сейчас ищут альтернативу, то многие молодые компании, сразу сделав ставку на российское ПО, не испытывают необходимости в импортозамещении. БИМТЕХНЕТ, первая в Республике Саха (Якутия) высокотехнологичная проектно-инжиниринговая компания, выбрала Renga для проектирования и эксплуатации инфраструктурных, гражданских и промышленных объектов.

Результаты применения BIM-технологии оценил Алексей Скрябин, технический директор БИМТЕХНЕТ, причем в процентах от сметной стоимости объектов.

Внутри компании действует порядок распределения проектов по уровням сложности. Это помогает решить кадровую проблему: начинающие специалисты работают над простыми объектами и постепенно поднимаются по уровням освоения BIM-технологий, всего таких уровней шесть. Классификационное распределение зависит от ориентировочной локальной сметной стоимости объекта, вида заказчика, назначения и функционала объекта и требуемой степени его детализации, а значит и применяемого ПО. Сегодня в арсенале БИМТЕХНЕТ — несколько BIM-систем от российских разработчиков, в том числе Renga, КОМПАС-3D и Pilot-BIM.

Уже на втором уровне отдача от применения технологий информационного моделирования становится очевидной.

Алексей Скрябин, технический директор БИМТЕХНЕТ: «Цель нашей компании — эффективное распределение и сохранение средств на всех этапах жизненного цикла строительного процесса. И наш главный инструмент — это технологии информационного моделирования. По оценке наших партнеров, объекты второго уровня (со сметной стоимостью от 10 до 50 млн), реализованные с ТИМ, на 15% дешевле. На следующем уровне, где максимальная стоимость сметы может достигать отметки в 120 млн, а заказчиками объектов выступают муниципальные заказчики и средние застройщики, как правило, происходит полная коллективная разработка с регулярной синхронизацией работ и поиском коллизий. При формировании отдельных цифровых информационных моделей обнаруживаются от 50 до 150 коллизий. На самых сложных объектах стоимость коллизий составляет порядка 10–12% от локальной сметы, если не уделять этому должного внимания, с переходом на следующий этап жизненного цикла, стоимость затрат и ущерба увеличатся в несколько раз».

Цифровизация в строительстве не сводится только к внедрению информационного моделирования. Участники форума делились опытом применения ИТ для управления процессами, организации документооборота, взаимодействия с подрядчиками и экспертизой.

Александр Никитин, главный специалист отдела Технологии информационного моделирования Кайрос Инжиниринг, рассказал о том, как Pilot-ICE Enterprise помогает повышать исполнительскую дисциплину, формировать управленческую отчетность и повышать финансовые показатели компании.

Специалисты Кайрос Инжиниринг проектируют системы генерации тепла и электроэнергии, объекты водоснабжения и водоотведения. В числе заказчиков — Северсталь, Сибур-Химпром, НЛМК. Сегодня 100% проектировщиков компании работают в Pilot-ICE Enterprise, на ее основе создана платформа для планирования ресурсов и совместной работы над проектами.

Проект внедрения был реализован по методологии scrum. Это один из основополагающих подходов работы в компании, где журналы работ, «спринты» по задачам и скрам-дейли являются привычной реальностью. Поэтому в процессе внедрения Pilot-ICE здесь придерживались этого же подхода: сначала планировали определенные работы, потом отчитывались по ним, таким образом постоянно шло движение по намеченным задачам.

С докладами о работе с решениями АСКОН и Renga также выступили Институт «Мосинжпроект», Север Минералс, РУСАЛ ВАМИ, ОХК «УРАЛХИМ, СтройТехЭксперт, Агропромпроект, ПАО «Химпром», Бюро строительной экспертизы, Энерготехнология, Мангазея Золото, Мосстройинформ, Проектная мастерская «Петергоф», SMG Engineering, ИТЦ «Нефтегазпроект», Институт проектирования, экологии и гигиены.

Проект электроснабжения частного дома или коттеджа

Элетромонтажные работы › Услуги › Проектирование электроснабжения ›

Проект электроснабжения частного дома или коттеджа по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проект, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Подача электрической энергии в первую очередь заключается в подключении того или иного объекта к центральной сети. После этого начнется процесс непосредственного электроснабжения. Для осуществления подобных мероприятий существуют специальные структуры, известные как ПЭС – предприятия электрических сетей. Данная организация на основании заявления выдает технические условия, без которых не может быть разработан проект электроснабжения частного дома, так же, как и любого другого объекта. В зависимости от его места расположения, с учетом других условий и внешних факторов, выбирается конкретный проектный план.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Вся работа по составлению проекта и его завершению будет включать пять пунктов:

Заключение договора с энергетической компанией (ПЭС).
Получение от энергетической компании технических условий.
Предоставление необходимой документации.
Выполнение строительно-монтажных работ.
Получение допуска к частному дому у ПЭС.

Теперь рассмотрим самые основные и трудные моменты.

Какие бывают проекты и для чего они нужны

При наличии определенных условий, будущему потребителю в первую очередь предлагается типовой или стандартный проект электроснабжения частного дома. В этом случае для подключения к внешним энергетическим ресурсам используются действующие жилые дома и промышленные предприятия.

В большинстве случаев типовой проект электроснабжения оказывается очень неудобным для заказчика:

В нем не отображена внутренняя разводка домашней сети.
При наличии нестандартной планировки жилого или производственного здания, может потребоваться внесение изменений в типовой проект, чтобы он соответствовал требованиям нормативных документов.
Такие проекты предназначены в основном для типовых новостроек, с минимальным количеством точек. Поэтому рекомендуется изначально составлять проект, полностью соответствующий индивидуальным особенностям здания, запросам и потребностям хозяев.

Индивидуальный проект электроснабжения дома считается наиболее приемлемым и удобным для потребителей. В нем предусматриваются схемы размещения проводки и всей домашней сети, оборудование и расположение электрощита, определение всех необходимых материалов, в соответствии с запланированными работами. Стоимость индивидуального проектирования лишь незначительно превышает цену типовых разработок, однако предоставляемые удобства и качество исполнения полностью оправдывают эту несущественную разницу.

Необходимость составления проекта электроснабжения для частного дома продиктована определенными обстоятельствами, связанными, в первую очередь, с последующей эксплуатацией домашней электрической сети:

Схема электросетей, прилагаемая к проекту, понадобится при монтаже дополнительной проводки в случае увеличения используемых мощностей. То же самое касается и замены изношенных проводов и кабелей.
Обеспечение безопасности в процессе эксплуатации. В каждом частном доме устанавливается вводный автомат, ограничивающий потребление электроэнергии в пределах допустимой мощности. Если же мощность превышает допустимое значение, автоматическое устройство просто обесточивает объект. Замена автомата на более мощный может быть выполнена только специалистами и в этом случае проектная документация поможет определить места, где располагается скрытая электропроводка. Таким образом, удастся избежать короткого замыкания и сохранить в целости всю электрическую сеть.

Сбор исходных данных и необходимых документов

При составлении проекта необходимо учитывать некоторые особенности, а также различные факторы. Сама схема подачи электричества состоит из трех частей. Во внешней части определен порядок поступления электроэнергии на приусадебный участок для уличного освещения и подключения установок полива. Во внутренней части полностью отражено расположение проводки и оборудования в доме. Раздел хозяйственной части определяет электроснабжение инженерных систем и коммуникаций.

Перед тем как начинать проектирование электроснабжения, необходимо обратиться к поставщику электроэнергии для получения технических условий. С этой целью подается заявление, где указывается наименование и адрес объекта, для которого требуется энергоснабжение. В заявлении также указывается величина и тип питающего напряжения, расчетная нагрузка, значение мощности, выделяемой на эксплуатацию систем отопления и горячего водоснабжения.

Получение технических условий и регистрация проекта отнимают много времени. Например, сотрудники нашей компании помогут не только в получении технических условий, но и выполнят все необходимые предварительные расчеты:

Суммарная мощность установленного оборудования, которое предполагается эксплуатировать.
Значение напряжения в соответствии с техническими характеристиками электрооборудования, запланированного для частного дома.
Определяется необходимый тип ввода, в зависимости от установленных электроприемников. Если имеются приемники не только на 220, но и на 380 вольт, необходимо воспользоваться трехфазным вводом. То же самое касается при высокой суммарной мощности потребителей. Во всех остальных случаях выбирается ввод под напряжение 220 вольт.
Отдельно выполняется расчет водогрейных и отопительных систем, потребляющих определенное количество электричества.

В организацию, поставляющую электроэнергию, в дополнение к заявлению прилагается генеральный план, указывающий на предоставление участка с домом, акты местной администрации, разрешающие выполнение работ на данном объекте, а также копия свидетельства о праве собственности, если участок является приватизированным.

Договор с энергетической компанией

Чтобы заключить договор с ПЭС на проект внешнего электроснабжения частного дома вам потребуется приложить и заполнить следующие документы, исходя из «Правил пользования электроэнергией»:

Написать заявление на заместителя директора ПЭС о заключении договора. Обязательно нужно указывать адрес вашего дома и Ф.И.О. владельца.
Предоставить копию документа, в котором обозначено право собственности на землю.
Получить от ПЭС технические условия.
Сделать необходимые чертежи в проектной организации и согласовать их в ПЭС.
Представить акты эксплуатационной ответственности сторон и разделение балансовой принадлежности.
Представить пример проекта электроснабжения частного дома.
Представить необходимые сведения про счётчики (их вид, схему включения в цепь, класс, антивандальную защиту и место установки).
Представить разрешение на использование всех электроустановок, которые используются для нужд горячего водоснабжения и отопления, или же справку об их отсутствии. Если суммарная мощность составляет до 15 кВт, тогда разрешение выдаёт Энергосбыт, а всё, что свыше 15 кВт — Облэнерго.
Иметь при себе протоколы проверки изоляции проводки и заземления.
Заполнить заявление на имя заместителя начальника ПЭС на техническую опломбировку и приёмку счётчика.
Оплатить квитанцию на техническую опломбировку и приёмку.

Начинать общение с ПЭС необходимо на этапе архитектурно-строительного плана коттеджа. Если в работах будут задействованы станки или сварочные аппараты, то их также следует указать. Это поможет избежать штрафных санкций.

Проекты и схемы

Проект электроснабжения частного дома просто необходим для подключения дома к электросети.

Он может быть создан только сотрудниками компании, которая обладает соответствующей лицензией.

Перед проведением электромонтажных работ важно заняться решением организационных вопросов, которые определят типовой проект электроснабжения коттеджа.

Прежде всего, нужно точно определить число розеток и осветительных приборов, которые будут выступать в роли «потребителей» электричества.

Также в проект должны быть включены любые приборы, которые потребуют индивидуального подключения, а не просто будут питаться от розетки.

Важно учесть тот факт, что число бытовых приборов может со временем увеличиться, к примеру, вы купите второй холодильник или кухонный комбайн.

Именно поэтому проект электроснабжения коттеджа должен учитывать возможные перспективы.

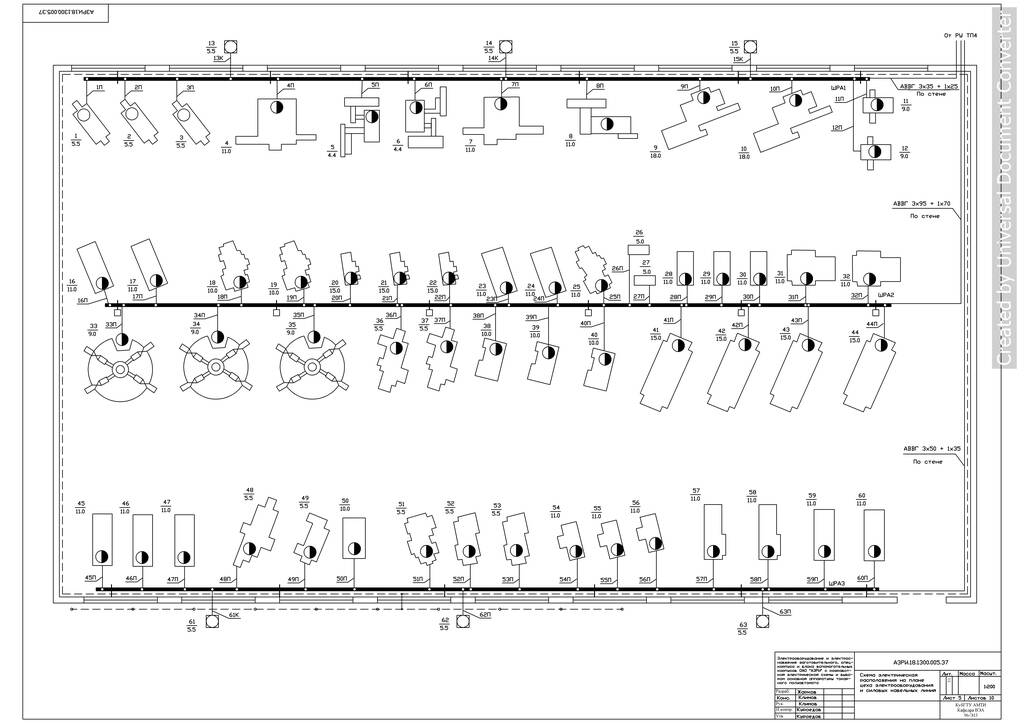

Вам потребуется определить точное расположение приборов в каждом помещении, а также установить, какое освещение будет необходимо вне коттеджа.

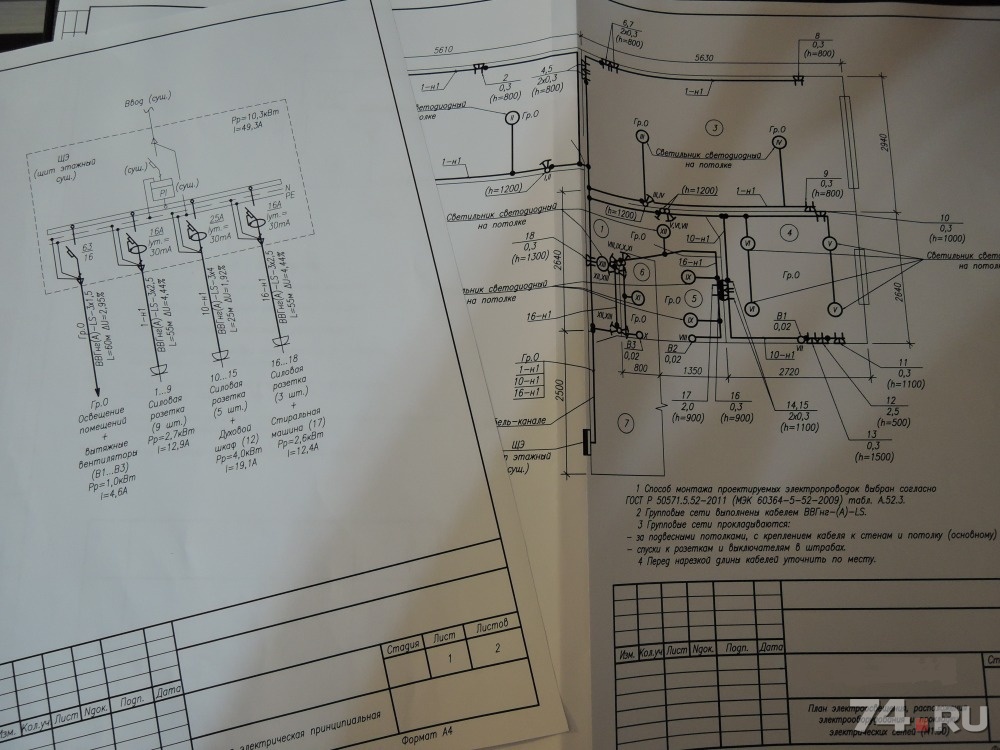

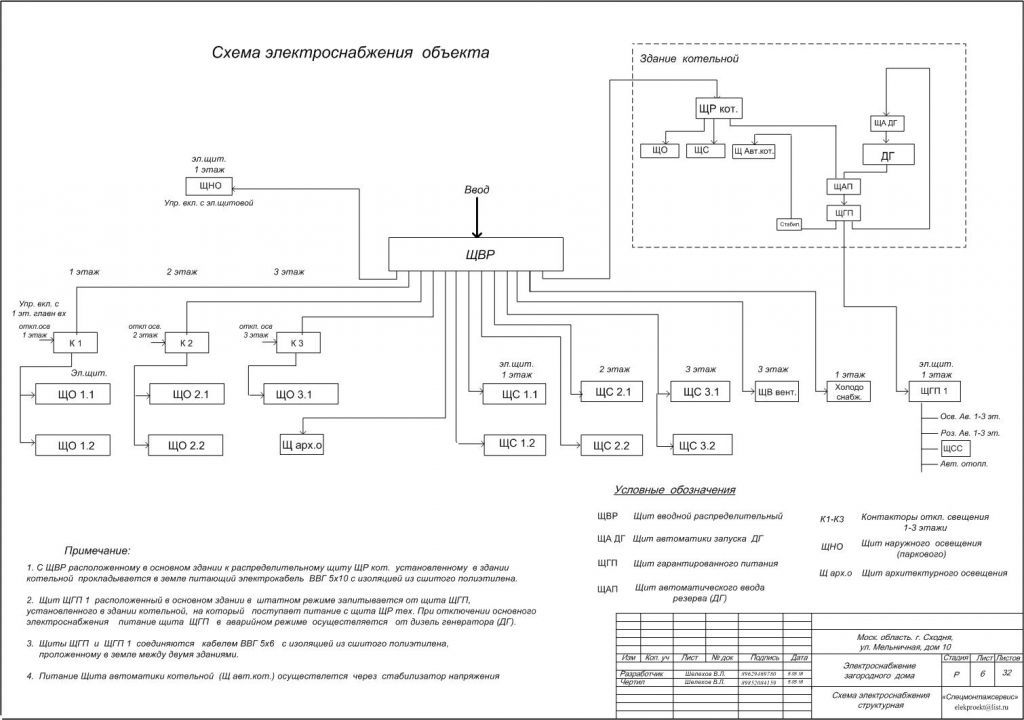

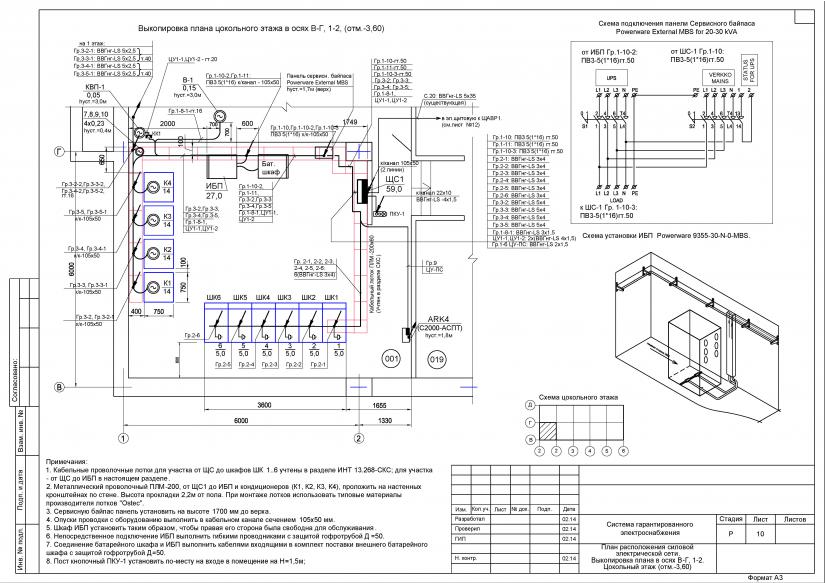

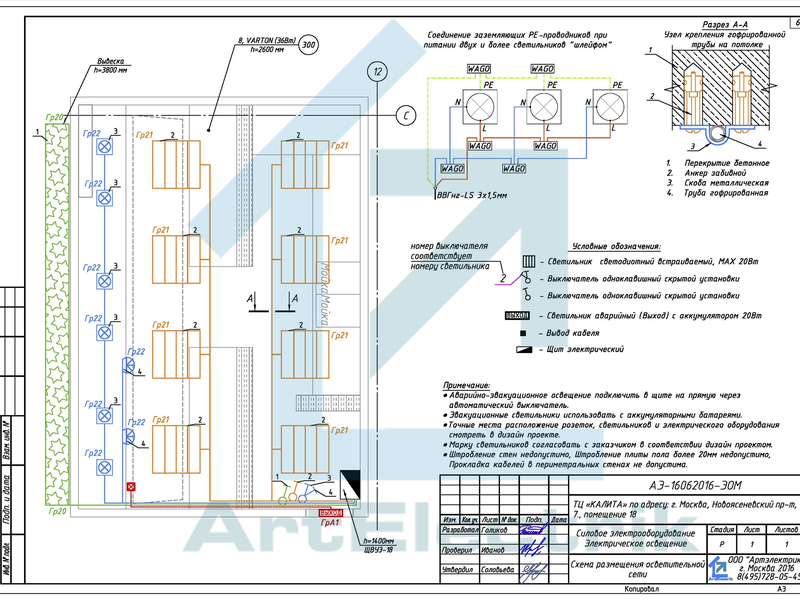

Теперь может быть составлена схема электроснабжения частного дома. Он станет гарантом, что ни один элемент не будет пропущен во время электромонтажных работ. Также она поможет быстрее найти источник неисправности в сети.

Схема электроснабжения коттеджа будет иметь следующие составляющие:

Заземление;
Групповая электрическая сеть внутри дома;

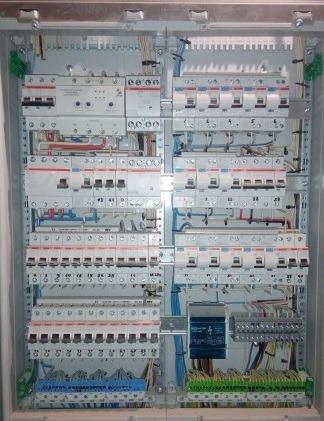

Вводное распределительное устройство;
Узел, позволяющий учитывать потребление электроэнергии;
Кабельный ввод.

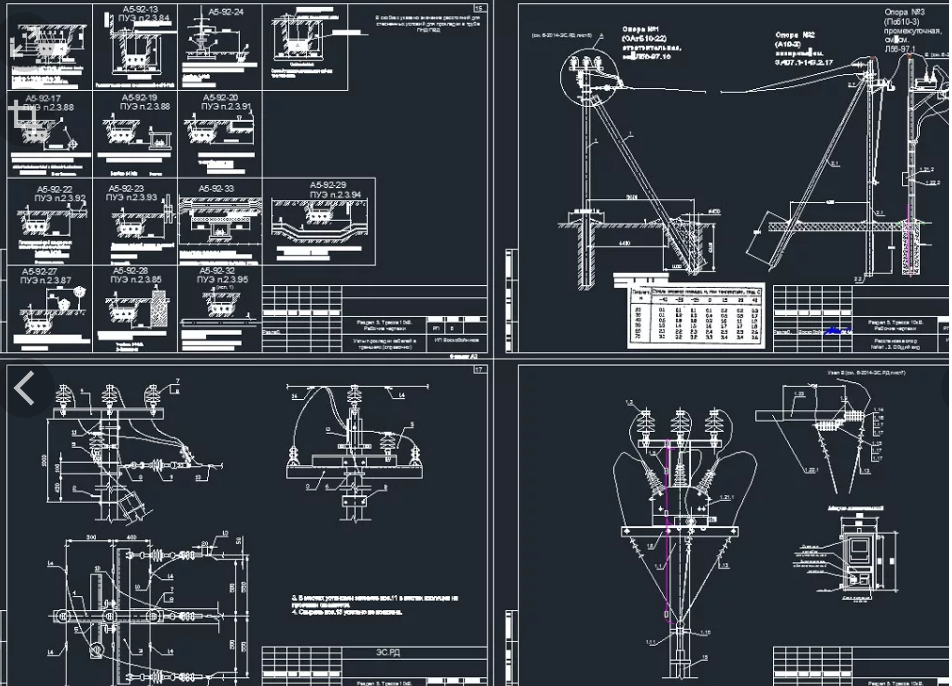

Стоит отметить, что существует несколько способов ввода кабеля: воздушный и подземный.

Первый является наиболее распространенным, потому что к нему легко добраться при необходимости.

Обычно ввод производят через крышу. Подземный ввод отличается высокой стоимостью, однако он имеет самую высокую надежность.

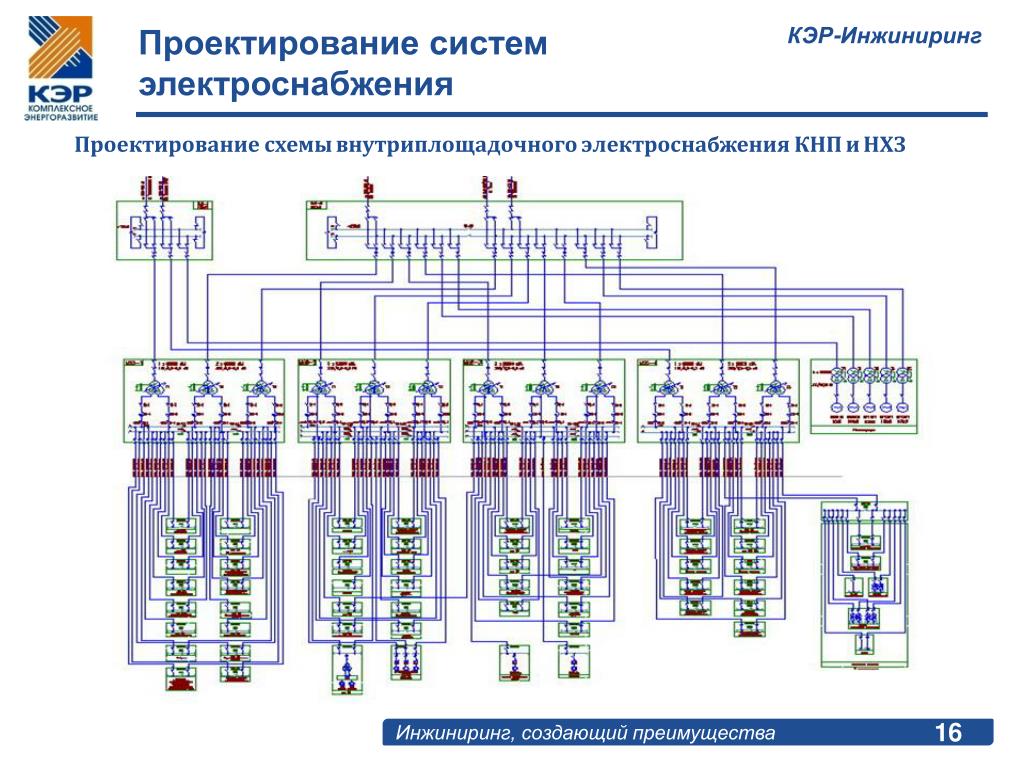

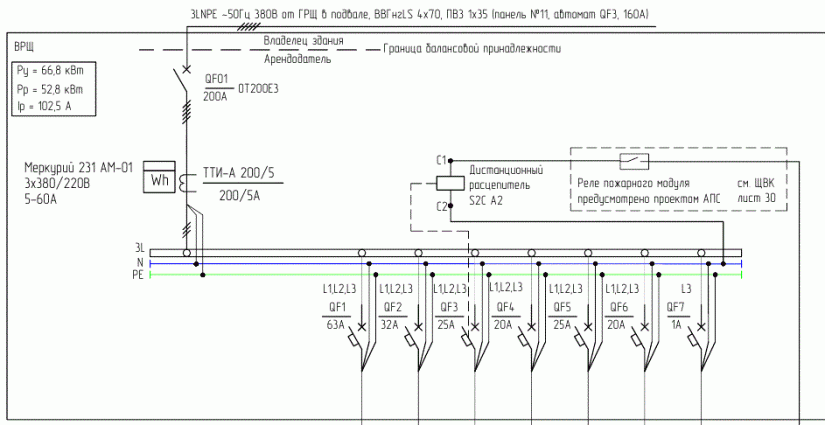

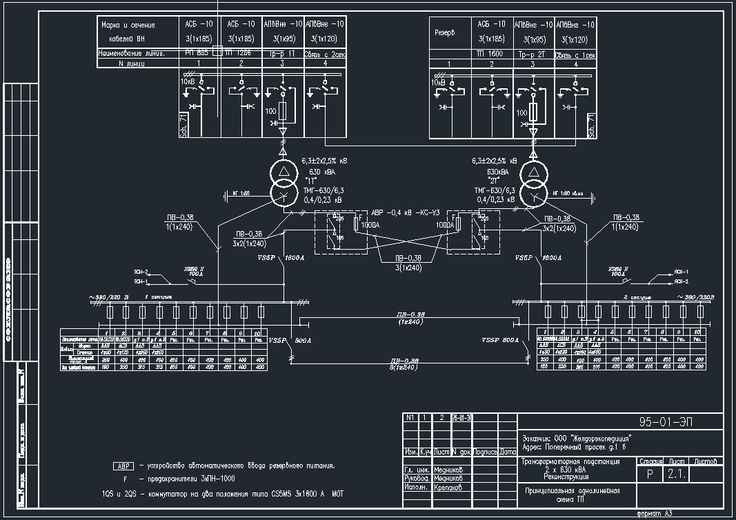

Достаточно часто используется однолинейная схема электроснабжения частного дома, которая имеет систему заземления TN-C-S. Ее особенностью является объединение нулевого рабочего и защитного проводников.

Также происходит разделение PEN в специальном месте на проводники защитного и рабочего типа.

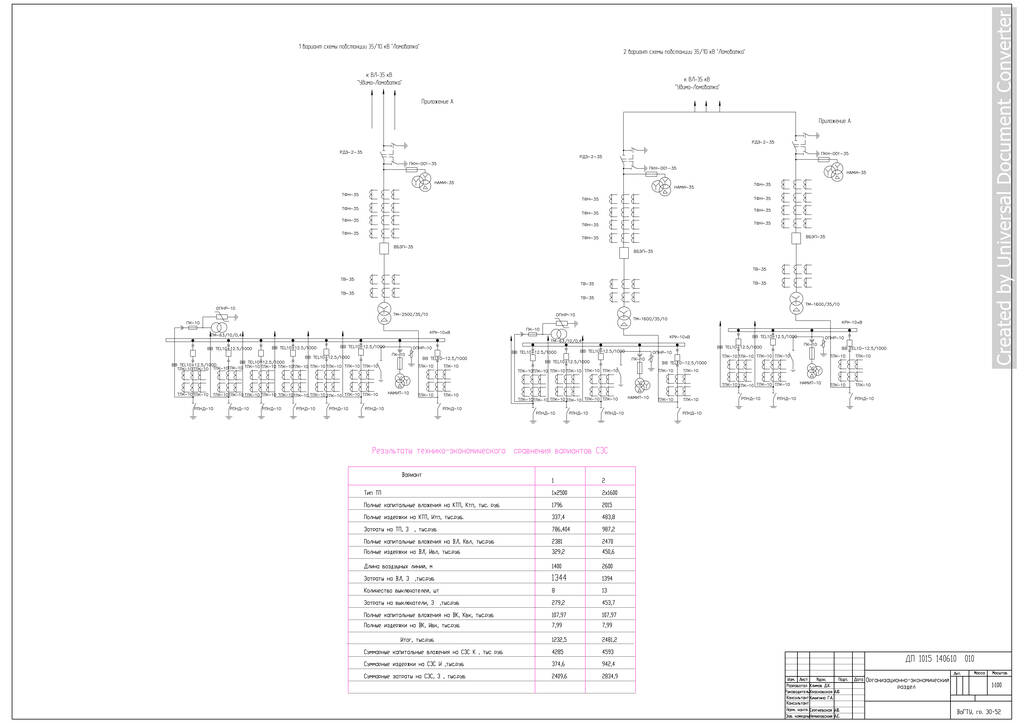

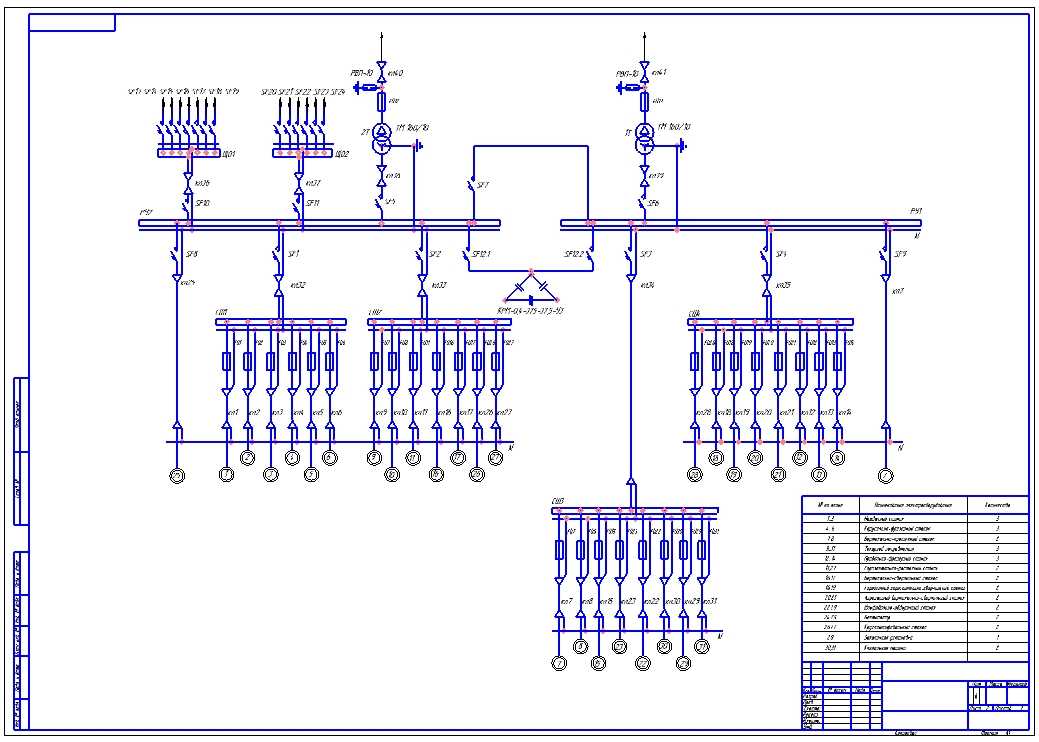

Данное разделение показывает линейная схема электроснабжения частного дома, оно будет осуществляться в вводно-распределительном щитке.

После этого проводники PE и N будут подведены групповыми линиями к электропотребителям.

Видео:

Важно помнить, что подключить к внешней электросети имеет право только специализированная компания, осуществляющая электроснабжение на территории данного района.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation. ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

дизайн источника питания 400 В | Форум Электроники

Добро пожаловать на EDAboard.com

Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Дата начала дханви
Уровень новичка 1
Привет всем
Мне нужно спроектировать источник питания с входным напряжением 400 В постоянного тока и входной мощностью 7,4 кВт. Теперь он будет иметь выходное напряжение 50 В постоянного тока. как рассчитать значение резистора ограничителя пускового тока и конденсаторной батареи перед преобразованием. Пожалуйста, помогите мне предложить путь вперед.
С благодарностью и уважением
К.Дханви

asdf44
Расширенный член уровня 4
7,4кВт на 400В это 18А. Предполагая, что PFC питается от переменного тока, конденсаторы должны проходить через области пересечения нуля входного переменного тока без слишком большого падения. Сколько дропа допустимо? Зависит от вашего приложения, но, может быть, 10 В?
L=CV’, поэтому, например, 10 000 мкФ будут падать примерно на 9 В примерно за 5 мс (18/10000 мкФ*5 м). Так что 10 000 юаней — это примерная отправная точка, я думаю. Найдите “Емкость шины PFC”.
Могут быть и другие нормативные требования, например, проезд через отсутствующие циклы.

Easy Peasy
Расширенный член уровня 5
для 400 В постоянного тока – вам нужна небольшая емкость шины, возможно, всего 20 мкФ даже при 7,4 кВт, поэтому подойдет практически любой ограничитель пускового тока, скажем, 10 Ом на 10 Вт, дающий пик 40 А в течение очень короткого времени (< 20 мкс) и <1 мс для зарядите шину, затем замкните реле на резисторе 10E.
Мы разработали множество систем мощностью 6,5 кВт для 400–600 В до «48 В» 65 В пост. тока макс. при постоянном токе 120 А постоянного тока
С уважением, EP.

KlausST
Супермодератор
Привет,
Но обратите внимание на рассеиваемую мощность при нагрузке 7,4 кВт.
Будет около 4000 Вт при 10 Ом. (изменено: исправлено 40 Вт –> 4000 Вт)
Клаус

92 / время импульса = 16 Вт для ~ 100 мс, резистор на 10 Вт выдержит пик 40 А, затухающий до 0 за 100 мс без проблем . .. для 20 мкФ, 10E, 400 В постоянного тока

KlausST
Супермодератор
Привет,
Верно, но при этом не учитывается ток нагрузки.
При выходной мощности 7,4 кВт у вас может быть входной ток 20 А … постоянно.
Ох.. и даже хуже: Мой предыдущий расчет разума был неправильным. Это 4000 Вт!
P = I x I x R = 20A x 20A x 10R = 4 000 Вт
Добавлено: это означает падение напряжения на 200 В, поэтому мой метод расчета не соответствует реальному поведению. Скорее всего, схема не сможет выдать 7,4 кВт с установленным резистором 10 Ом.
Клаус

Easy Peasy
Расширенный член уровня 5
да, но при запуске понижающий преобразователь еще не работает – следовательно, только зарядный импульс ….

KlausST
Супермодератор
Привет,
Я согласен . .. только для запуска …
но через некоторое время он начнет работать …
Клаус

Easy Peasy
Расширенный член уровня 5
полностью согласен – отсюда и комментарий в моем посте
, затем замкнуть реле на резисторе 10Е.
Нажмите, чтобы развернуть…

KlausST
Супермодератор
Привет,
Это то, что я пропустил. Извиняюсь.
Клаус

asdf44
Расширенный член уровня 4
Когда я слышу конденсаторную батарею на 400 В, я думаю, что PFC. Но, возможно, это не то, о чем они спрашивали.
Когда дело доходит до ограничения пускового тока, идеально подходит PTC, если есть реле для его отключения. Если реле выходит из строя, оно самозащищается (отпадает необходимость в защитном предохранителе). И это указано для джоулей (удачи в поиске значений джоулей для резисторов).
https://www.vishay.com/docs/29165/ptcel.pdf
PTC также идеально подходят для быстрого разряда батареи конденсаторов.

KlausST
Супермодератор
Привет,
Когда я слышу конденсаторную батарею на 400 В, я думаю, что PFC.
Нажмите, чтобы развернуть…
Да, потому что вы думаете о входе переменного тока.
Но в посте №1 ОП пишет
Источник питания
, который имеет вход как 400 В постоянного тока
Нажмите, чтобы развернуть…
Клаус

Easy Peasy
Расширенный член уровня 5
также 7,6 кВт от однофазной сети (400 В постоянного тока) составляет 33 А переменного тока при 230 В переменного тока. они становятся высокими R по мере того, как нагреваются – таким образом, вы не можете получить надежный быстрый повторный запуск блока питания – или разрядка блока конденсаторов, как только они нагреваются – современная практика – это старый добрый резистор с реле …. мы сделали Модули разряда постоянного тока с мосфетами для конденсаторных батарей, до 20А 400В – с радиатором …

asdf44
Расширенный член уровня 4
Забавно, потому что я думаю, что именно в этом и заключается преимущество PTC – он самозащищается в случае быстрых перезапусков или нескольких быстрых разрядов. В то время как даже правильно подобранный резистор может выйти из строя при определенных сценариях использования.
И я могу «обналичить» знания о его самозащите как о более быстрой зарядке и разрядке в нормальных условиях (наша PFC обнаруживает запуск, медленная зарядка только доставляет неудобства пользователю).

Easy Peasy
Расширенный член уровня 5
Наши пользователи сообщают нам, что это неприятно – на других устройствах 2 или 3 запуска отправят ptc в высокое разрешение, и если вам повезет, потребуется несколько десятков секунд, чтобы остыть. Для неисправностей PTC (см. Polyfuse) очень полезны – ограничивают токи короткого замыкания и остаются в горячем состоянии.
Однако для блоков питания, которые должны запускаться в течение одной секунды – другая история. Тогда есть механизмы отказа ptc – они имеют тенденцию открываться.
Мы поставили термопредохранители рядом с нашими пусковыми резисторами – чтобы при истинной неисправности – резисторы нагревались и плавили предохранители – без беспорядка, без хлопков, без перегрева.

asdf44
Расширенный член уровня 4
Итак, 2 или 3 секунды запускаются? Размер PTC для этого (параллельный для избыточности, если хотите). Тогда все готово. Ненормальные случаи обрабатываются, и нет предохранителей, которые могут перегореть.
Для резисторов номер 2 или 3 не имеет значения. Вам также необходимо обрабатывать нештатные ситуации, не перегорая предохранитель. Сколько это? Это заставляет вас существенно снизить номинал резисторов, и вам все еще нужен предохранитель на 400 В.
В нашем последнем цикле проектирования мы заменили предохранитель+R на PTC и обнаружили, что это хороший выигрыш с точки зрения размера и производительности (вероятно, схожей стоимости).
Разрядка еще лучше. Если вы полагаетесь на внешнюю часть для тепловой защиты вашего разрядного элемента (R или fet), вы должны ограничить мощность до уровня, который может отслеживать тепловая защита. Это может быть ограничивающим фактором.
PTC можно настроить так, чтобы они разряжались так быстро, как вы хотите (например, за пару секунд для нашего банка ПК) в нормальных условиях, но при этом сохраняя защиту в нештатных условиях.

Статус
Закрыто для дальнейших ответов.
Е
Конструкция импульсного источника питания
Инициировано Enzy
9 мая 2016 г.
Ответов: 3
Силовая электроника
грамм
Схема схемы импульсного источника питания (SMPS)
Автор: gman112233
9 мая 2010 г.
Ответов: 2
Силовая электроника
А
конструкция импульсного блока питания нужна помощь
Автор: anzilkhan
18 августа 2010 г.
Ответов: 1
Силовая электроника
Т
Конструкция промышленного источника питания с несколькими режимами напряжения.
Инициатор tekati
разработка импульсного источника питания
Автор Mithun_K_Das
19 февраля 2011 г.
Ответов: 7
Силовая электроника
Делиться:

Получайте ценные ресурсы прямо на свой почтовый ящик — рассылка раз в месяц
Подписаться
Мы ценим вашу конфиденциальность
Что такое блок питания?
Источник питания — это электрическое устройство, которое преобразует электрический ток, поступающий от источника питания, такого как сеть электропитания, в значения напряжения и тока, необходимые для питания нагрузки, такой как двигатель или электронное устройство.
Блок питания предназначен для питания нагрузки надлежащим напряжением и током. Ток должен подаваться контролируемым образом — и с точным напряжением — к широкому диапазону нагрузок, иногда одновременно, не позволяя изменениям входного напряжения или других подключенных устройств влиять на выход.
Источник питания может быть внешним, что часто встречается в таких устройствах, как ноутбуки и зарядные устройства для телефонов, или внутренним, например, в более крупных устройствах, таких как настольные компьютеры.
Источник питания может быть регулируемым и нерегулируемым. В регулируемом источнике питания изменения входного напряжения не влияют на выходное. С другой стороны, в нерегулируемом источнике питания выход зависит от любых изменений на входе.
Общее у всех блоков питания то, что они берут электроэнергию от источника на входе, каким-то образом преобразуют ее и на выходе отдают в нагрузку.
Мощность на входе и выходе может быть либо переменным током (AC), либо постоянным током (DC):
Постоянный ток (DC) возникает, когда ток течет в одном постоянном направлении. Обычно это происходит от батарей, солнечных элементов или преобразователей переменного тока в постоянный. Постоянный ток является предпочтительным типом питания для электронных устройств.
Переменный ток (AC) возникает, когда электрический ток периодически меняет свое направление на противоположное. Переменный ток — это метод, используемый для доставки электроэнергии по линиям электропередач в дома и на предприятия
Таким образом, если переменный ток — это тип питания, подаваемого в ваш дом, а постоянный ток — это тип питания, необходимый для зарядки телефона, вам понадобится блок питания переменного/постоянного тока, чтобы преобразовать переменное напряжение, поступающее от электросети к напряжению постоянного тока, необходимому для зарядки аккумулятора вашего мобильного телефона.
Что такое переменный ток (AC)
Первым шагом при проектировании любого источника питания является определение входного тока. И в большинстве случаев источником входного напряжения электросети является переменный ток.
Типовой формой сигнала переменного тока является синусоида (см. рис. 1) .`
Рисунок 1: Форма сигнала переменного тока и основные параметры
Существует несколько показателей, которые необходимо учитывать при работе с источником переменного тока. источник питания:
Пиковое напряжение/ток: Максимальное значение амплитуды волны может достигать
Частота: количество циклов волны в секунду. Время, необходимое для завершения одного цикла, называется периодом.
Среднее напряжение/ток: среднее значение всех точек, которые принимает напряжение в течение одного цикла. В чисто переменном токе без наложенного постоянного напряжения это значение будет равно нулю, потому что положительная и отрицательная половины компенсируют друг друга.
Среднеквадратичное значение напряжения/тока: Определяется как квадратный корень из среднего за один цикл квадрата мгновенного напряжения. В чистой синусоидальной волне переменного тока ее значение может быть рассчитано с помощью уравнения (1) :
$$V_{PEAK} \над \sqrt 2 $$
Его также можно определить как эквивалентную мощность постоянного тока, необходимую для получения того же эффекта нагрева. Несмотря на его сложное определение, он широко используется в электротехнике, поскольку позволяет найти действующее значение переменного напряжения или тока. Из-за этого его иногда обозначают как V _AC.
Фаза: угловая разница между двумя волнами. Полный цикл синусоиды делится на 360°, начиная с 0°, с пиками на 9°.0° (положительный пик) и 270° (отрицательный пик) и пересечение начальной точки дважды, на 180° и 360°. Если две волны нанесены вместе, и одна волна достигает своего положительного пика в то же время, когда другая достигает своего отрицательного пика, тогда первая волна будет на 90 °, а вторая волна будет на 270 °; это означает, что разность фаз составляет 180°. Эти волны считаются противофазными, так как их значения всегда будут иметь противоположные знаки. Если разность фаз равна 0°, то мы говорим, что две волны находятся в фазе.
Переменный ток (AC) – это способ передачи электроэнергии от генерирующих объектов к конечным потребителям. Он используется для транспортировки электроэнергии, потому что электричество необходимо преобразовать несколько раз в процессе транспортировки.
Электрические генераторы производят напряжение около 40 000 В или 40 кВ. Затем это напряжение повышается до значений от 150 кВ до 800 кВ, чтобы снизить потери мощности при передаче электрического тока на большие расстояния. Как только он достигает места назначения, напряжение снижается до 4–35 кВ. Наконец, прежде чем ток достигнет отдельных пользователей, он снижается до 120 В или 240 В, в зависимости от местоположения.
Все эти изменения напряжения были бы либо сложными, либо очень неэффективными для постоянного тока (DC), потому что линейные трансформаторы зависят от колебаний напряжения для передачи и преобразования электрической энергии, поэтому они могут работать только с переменным током (AC).
Линейный и импульсный источник питания переменного/постоянного тока
Линейный источник питания переменного/постоянного тока
Линейный источник переменного/постоянного тока имеет простую конструкцию.
При использовании трансформатора входное напряжение переменного тока (AC) снижается до значения, более подходящего для предполагаемого применения. Затем пониженное напряжение переменного тока выпрямляется и преобразуется в напряжение постоянного тока, которое фильтруется для дальнейшего улучшения качества сигнала 9.0384 (рис. 2) .
Рис. 2. Блок-схема линейного блока питания переменного/постоянного тока
Традиционная конструкция линейного источника питания переменного/постоянного тока развивалась с годами, улучшалась с точки зрения эффективности, диапазона мощности и размера, но эта конструкция имеет некоторые существенные недостатки, которые ограничивают его интеграция.
Огромным ограничением линейного источника питания переменного/постоянного тока является размер трансформатора. Поскольку входное напряжение преобразуется на входе, необходимый трансформатор должен быть очень большим и, следовательно, очень тяжелым.
На низких частотах (например, 50 Гц) необходимы большие значения индуктивности для передачи большого количества энергии от первичной обмотки к вторичной. Это требует больших сердечников трансформатора, что делает миниатюризацию этих источников питания практически невозможной.
Другим ограничением линейных источников питания переменного/постоянного тока является регулирование напряжения большой мощности.
Линейный блок питания переменного/постоянного тока использует линейные стабилизаторы для поддержания постоянного напряжения на выходе. Эти линейные регуляторы рассеивают любую дополнительную энергию в виде тепла. При малой мощности особых проблем не представляет. Однако для высокой мощности тепло, которое регулятор должен рассеивать для поддержания постоянного выходного напряжения, очень велико и требует добавления очень больших радиаторов.
Импульсный источник питания переменного/постоянного тока
Новая методология проектирования была разработана для решения многих проблем, связанных с проектированием линейных или традиционных источников переменного/постоянного тока, включая размер трансформатора и регулирование напряжения.
Импульсные источники питания теперь возможны благодаря развитию полупроводниковой технологии, особенно благодаря созданию мощных полевых МОП-транзисторов, которые могут включаться и выключаться очень быстро и эффективно, даже при наличии больших напряжений и токов.
Импульсный блок питания переменного/постоянного тока позволяет создавать более эффективные преобразователи энергии, которые больше не рассеивают избыточную мощность.
Источники питания переменного/постоянного тока, разработанные с использованием импульсных преобразователей мощности, называются импульсными источниками питания. Импульсные источники питания переменного/постоянного тока имеют несколько более сложный метод преобразования мощности переменного тока в постоянный.
При переключении источников питания переменного тока входное напряжение больше не снижается; скорее, он выпрямляется и фильтруется на входе. Затем постоянное напряжение проходит через прерыватель, который преобразует напряжение в последовательность высокочастотных импульсов. Наконец, волна проходит через другой выпрямитель и фильтр, который преобразует ее обратно в постоянный ток (DC) и устраняет любую оставшуюся составляющую переменного тока (AC), которая может присутствовать до достижения выхода 9. 0384 (см. рис. 3) .
При работе на высоких частотах индуктор трансформатора способен передавать большую мощность, не достигая насыщения, что означает, что сердечник может становиться все меньше и меньше. Таким образом, трансформатор, используемый при переключении источников питания переменного/постоянного тока для уменьшения амплитуды напряжения до заданного значения, может быть в несколько раз меньше размера трансформатора, необходимого для линейного источника питания переменного/постоянного тока.
Рис. 3. Блок-схема импульсного источника питания переменного/постоянного тока
Как и следовало ожидать, этот новый метод проектирования имеет некоторые недостатки.
Импульсные преобразователи мощности переменного/постоянного тока могут генерировать значительный уровень шума в системе, который необходимо устранить, чтобы исключить его присутствие на выходе. Это создает потребность в более сложной схеме управления, что, в свою очередь, усложняет конструкцию. Тем не менее, эти фильтры состоят из компонентов, которые можно легко интегрировать, поэтому это не оказывает существенного влияния на размер блока питания.
Меньшие трансформаторы и повышенная эффективность регулятора напряжения при переключении источников питания переменного/постоянного тока являются причиной того, что теперь мы можем преобразовывать переменное напряжение 220 В со среднеквадратичным значением в напряжение постоянного тока 5 В с помощью силового преобразователя, который умещается на ладони.
В таблице 1 приведены различия между линейными и импульсными источниками питания переменного/постоянного тока.
Транзисторы Нестабилизированные источники питания
Линейный источник питания переменного/постоянного тока Импульсный источник питания переменного/постоянного тока
Размер и вес Необходимы большие трансформаторы, увеличивающие размер и вес Более высокие частоты позволяют при необходимости использовать трансформаторы гораздо меньшего размера.
Эффективность При отсутствии регулирования потери в трансформаторе являются единственной существенной причиной снижения эффективности. При регулировании приложения высокой мощности окажут критическое влияние на эффективность. имеют небольшие потери при переключении, потому что они ведут себя как малые сопротивления. Это позволяет эффективных мощных приложений .
Шум могут иметь значительный шум, вызванный пульсациями напряжения, но регулируемые линейные блоки питания переменного тока постоянного тока могут иметь чрезвычайно низкий уровень шума. Вот почему они используются в медицинских сенсорных приложениях. Когда транзисторы переключаются очень быстро, они создают помехи в цепи. Однако это можно либо отфильтровать, либо частоту переключения можно сделать чрезвычайно высокой, выше предела человеческого слуха, для аудиоприложений
Сложность Линейный источник питания переменного/постоянного тока, как правило, имеет меньше компонентов и более простые схемы, чем импульсный источник питания переменного/постоянного тока. Дополнительный шум, создаваемый трансформаторами, требует добавления больших сложных фильтров, а также схем управления и регулирования для преобразователей.
Таблица 1. Линейные и импульсные источники питания
Однофазные и трехфазные источники питания
Источник переменного тока (AC) может быть однофазным или трехфазным:
Трехфазный источник питания состоит из трех проводников, называемых линиями, по каждой из которых протекает переменный ток (AC) одинаковой частота и амплитуда напряжения, но с относительной разностью фаз 120°, или одна треть цикла (см. рис. 4) . Эти системы наиболее эффективны при доставке больших объемов энергии и поэтому используются для доставки электроэнергии от генерирующих объектов в дома и на предприятия по всему миру.
Однофазный источник питания является предпочтительным методом подачи тока в отдельные дома или офисы, чтобы равномерно распределить нагрузку между линиями. При этом ток течет от питающей линии через нагрузку, затем обратно по нулевому проводу. Этот тип питания используется в большинстве установок, за исключением крупных промышленных или коммерческих зданий. Однофазные системы не могут передавать столько энергии на нагрузки и более подвержены перебоям в подаче электроэнергии, но однофазное питание также позволяет использовать гораздо более простые сети и устройства.
Рис. 4. Форма сигнала трехфазного источника питания переменного тока
Существует две конфигурации передачи мощности через трехфазный источник питания: конфигурация треугольника $(\Delta)$ и звезда (Y), также называемая треугольником и конфигурации звезды соответственно.
Основное различие между этими двумя конфигурациями заключается в возможности добавления нейтрального провода (см. рис. 5) .
Соединения треугольником обеспечивают большую надежность, но соединения Y могут подавать два различных напряжения: фазное напряжение, которое представляет собой однофазное напряжение, подаваемое в дома, и линейное напряжение для питания больших нагрузок. Связь между фазным напряжением (или фазным током) и линейным напряжением (или линейным током) в конфигурации Y заключается в том, что амплитуда линейного напряжения (или тока) в √3 раза больше, чем амплитуда фазы.
Поскольку стандартная система распределения электроэнергии должна подавать питание как к трехфазным, так и к однофазным системам, большинство сетей распределения электроэнергии имеют три линии и нейтраль. Таким образом, как дома, так и промышленное оборудование могут быть подключены к одной и той же линии электропередачи. Таким образом, конфигурация Y чаще всего используется для распределения электроэнергии, тогда как конфигурация треугольника обычно используется для питания трехфазных нагрузок, таких как большие электродвигатели.
Рисунок 5: Трехфазные конфигурации Y и Delta
Напряжение, при котором электросеть поставляет своим потребителям однофазную электроэнергию, имеет различные значения в зависимости от географического положения. Вот почему очень важно проверить диапазон входного напряжения блока питания перед его покупкой или использованием, чтобы убедиться, что он предназначен для работы в электросети вашей страны. В противном случае вы можете повредить блок питания или подключенное к нему устройство.
В таблице 2 сравниваются напряжения сети в разных регионах мира.
Напряжение (перем. ток) Пиковое напряжение Частота Регион
230 В 310 В 50 Гц Европа, Африка, Азия, Австралия, Новая Зеландия и Южная Америка
120 В 170 В 60 Гц Северная Америка
100В 141В 50 Гц/60 Гц Япония*
*Япония имеет две частоты в своей национальной сети из-за истоков электрификации в конце 19-го века. В западном городе Осака поставщики электроэнергии закупили генераторы на 60 Гц в США, а в Токио, на востоке Японии, они купили немецкие генераторы на 50 Гц. Обе стороны отказались менять свою частоту, и по сей день в Японии до сих пор есть две частоты: 50 Гц на востоке, 60 Гц на западе.
Как упоминалось ранее, трехфазное питание используется не только для транспорта, но и для питания больших нагрузок, таких как электродвигатели или зарядка больших аккумуляторов. Это связано с тем, что параллельное приложение мощности в трехфазных системах может передавать гораздо больше энергии в нагрузку и может делать это более равномерно из-за перекрытия трех фаз (см. рисунок 6) .
Рисунок 6: Передача энергии в однофазной (слева) и трехфазной (справа) системах
Например, при зарядке электромобиля (EV) количество энергии, которое вы можете передать аккумулятору, определяет, насколько быстро он обвинения.
Однофазные зарядные устройства подключаются к сети переменного тока (AC) и преобразуются в постоянный ток (DC) внутренним преобразователем переменного/постоянного тока автомобиля (также называемым бортовым зарядным устройством). Эти зарядные устройства ограничены по мощности сетью и розеткой переменного тока.
Ограничение варьируется от страны к стране, но обычно составляет менее 7 кВт для розетки на 32 А (в ЕС 220 x 32 А = 7 кВт). С другой стороны, трехфазные источники питания преобразуют мощность переменного тока в постоянный извне и могут передавать более 120 кВт на батарею, обеспечивая сверхбыструю зарядку.
Резюме
Блоки питания переменного/постоянного тока повсюду. Основная задача источника питания переменного/постоянного тока заключается в преобразовании переменного тока (AC) в стабильное напряжение постоянного тока (DC), которое затем можно использовать для питания различных электрических устройств.
Переменный ток используется для передачи электроэнергии по всей электрической сети, от генераторов до конечных потребителей. Цепь переменного тока (AC) может быть сконфигурирована как однофазная или трехфазная система. Однофазные системы проще и могут обеспечить достаточную мощность для питания всего дома, но трехфазные системы могут обеспечить гораздо большую мощность более стабильным образом, поэтому они часто используются для подачи электроэнергии в промышленных целях.
Разработка эффективного источника питания переменного/постоянного тока — непростая задача, поскольку современные рынки требуют мощных, чрезвычайно эффективных и миниатюрных источников питания, способных поддерживать эффективность в широком диапазоне нагрузок.
Методы проектирования источников питания переменного/постоянного тока со временем изменились. Линейные блоки питания переменного/постоянного тока ограничены по размеру и эффективности, поскольку они работают на низких частотах и регулируют выходную температуру, рассеивая избыточную энергию в виде тепла. Напротив, импульсные источники питания стали чрезвычайно популярными, поскольку в них используются импульсные стабилизаторы для преобразования переменного тока в постоянный. Импульсные источники питания работают на более высоких частотах и преобразовывают электроэнергию намного эффективнее, чем в предыдущих конструкциях, что позволило создать мощные блоки питания переменного/постоянного тока размером с ладонь.
_________________________
Вы нашли это интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылка раз в месяц!
Статьи по теме
Чему о синхронных выпрямителях не учат в школе – избранные темы из реальных проектов
Технический форум
Virtual Bench Pro 4.0 для настройки MPF32010
Здравствуйте! Я скачал Virtual Bench Pro 4.0 и попытался настроить MPF32010. пока не могу выбрать устройство MPF3202. не могли бы вы помочь? БР, Дж…
ПРЕОБРАЗОВАТЕЛИ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА В ПОСТОЯННЫЙ
POE Принципиальная схема PoE (MP8008, 8009 8030)
Привет всем: У кого-нибудь есть принципиальная схема в Altium или Orcad 24 выхода Контроллер PoE является одним из этих MP8008/8009/8030 У кого-нибудь есть идея сравнить T…
ПРЕОБРАЗОВАТЕЛИ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА В ПОСТОЯННЫЙ
MP174A Диапазон входного напряжения
Здравствуйте! Мы намеревались разработать преобразователь постоянного тока, поддерживающий входное напряжение 35–100 В постоянного тока с выходным током 0,25 А при напряжении 15 В постоянного тока. Нам попадались MP173A и MP174A. Ак…
ПРЕОБРАЗОВАТЕЛИ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА В ПОСТОЯННЫЙ
Получить техническую поддержку
Эталонные проекты | Wolfspeed
Power
Wolfspeed предлагает экономичные эталонные конструкции для некоторых из наиболее востребованных карбидокремниевых устройств в энергосистемах — инверторов, преобразователей мощности, зарядных устройств и многих других. Эти эталонные проекты поставляются в комплекте с примечаниями по применению, руководствами пользователя и проектными файлами, что позволяет разработчикам создавать прочные и надежные системы с лучшими в своем классе удельной мощностью, производительностью и эффективностью.
SpeedFit Design SimulatorLTspice и модели PLECSФорум технической поддержки
Китайский (中文)
Применить фильтр Автомобильная промышленностьПреобразователь постоянного тока в постоянныйТрансмиссияНакопление энергииИнфраструктура для зарядки электромобилейБыстрая зарядкаИндукционный нагрев/сваркаПромышленностьБортовая зарядкаИсточник питанияЖелезнодорожная/морская техникаВозобновляемая энергияСервоприводСолнечная энергияИсточники бесперебойного питанияЭнергия ветра
3rd Party LicenseAvailable for PurchasePaper Design Only
PartnerWolfspeed
Buy Online
Topology
Status
Package
Designed By
Product SKU
View Product
Двунаправленный активный входной каскад (AFE) мощностью 25 кВт, эталонный проект преобразователя переменного тока в постоянный
AC to DC
Paper Design Only
FM3
Wolfspeed
CRD25AD12N-FMC
6. 6 kW High Frequency DC-DC Converter
DC до DC
Дизайн бумаги только
.0761
Texas Instruments 6.6kW Totem Pole PFC
AC to DC
Paper Design Only
TO-247-3
Partner
TIDA-01604
2,2 кВт Высокоэффективный (80+ титан) безмостовой тотем-полюсный PFC с SiC MOSFET
Переменный ток в постоянный
7
Только бумажный дизайн
0002 до 247-3, до 263-7
Wolfspeed
CRD-02AD065N
22KW Bi-Directional High Efficiation DC/DC Confertin
Paper Design Only
TO-247-4
Wolfspeed
CRD-22DD12N
60 kW Interleaved Boost Converter
DC to DC
Paper Design Only
TO-247-4
Wolfspeed
CRD-60DD12N
6. 6 kW Bi-Directional EV On-Board Charger
AC до DC, DC до AC
.0515
20 кВт Полный мост LLC Резонансный преобразователь с использованием 1 кВ SIC MOSFET
DC до DC
Дизайн бумаги только
. 20DD09P-2
Texas Instruments 6.6kW DC-DC CLLLC resonant DAB
DC to DC
Paper Design Only
TO-247-4
Partner
TIDM-02002
Texas Instruments 10kW Phase Shift DAB
DC to DC
Paper Design Only
TO-247-4
Partner
TIDA-010054
Двунаправленный высокоэффективный активный входной каскад (AFE) 22 кВт Преобразователь 5 7 79 1 075
0002 AC to DC
Paper Design Only
TO-247-4
Wolfspeed
CRD-22AD12N
30kW Discrete Interleaved LLC DC-DC Converter
DC до DC
Дизайн бумаги только
TO-247-4, TO-220-2, TO-247-3
Wolfspeed
. CRD30DD12N-SSPEED
.0761
5 кВт Высокая эффективность, высокая мощность, выходная волна с синусоиназой DC в AC Converter
DC до AC
3-й лицензия
7
.
Партнер
TD-70-120VDC-120VAC-5KW
6,6 кВт высокая мощность.
Paper Design Only
TO-247-4, TO-247-3
Wolfspeed
CRD-06600FF065N-K
Wide Input Voltage Range (300 VDC – 1200 VDC) 15 W Flyback Auxiliary Power Supply Board
AC to DC, DC to DC
Available for Purchase
TO-263-7
Wolfspeed
CRD-15DD17P
3. 6kW Bridgeless Totem-Pole PFC
AC to DC
Paper Design Only
TOLL, TO-247-3
Wolfspeed
CRD -03600AD065N-L
300kW XM3 Three-Phase Inverter
DC to AC
Available for Purchase
XM3
Wolfspeed
CRD300DA12E-XM3
250kW XM3 Three-Phase Inverter
DC to AC
Available for Purchase
XM3
Wolfspeed
CRD250DA12E-XM3
200 кВт XM3 Трехфазный инвертер
DC до AC
DC до AC
. 0007
XM3
Wolfspeed
CRD200DA12E-XM3
600 kW XM3 High Performance Dual Three-Phase Inverter
DC to AC
Available for Purchase
XM3
Wolfspeed
CRD600DA12E-XM3
Техническая поддержка20007
Купить онлайн
Запросить образцы
Откройте новую эру эффективности электромобилей с карбидом кремния Wolfspeed
Распространение электромобилей растет в геометрической прогрессии, а такие факторы, как изменение климата, стимулируют глобальный переход к автомобилям без вредных выбросов. Достижение истинного нуля требует изменений в том, как мы проектируем силовые агрегаты электромобилей, а также в эффективности систем, которые мы используем для их зарядки. Узнайте больше о преимуществах технологий карбида кремния Wolfspeed в электромобилях.
Аккумуляторы, которые питают электромобили
В этой главе серии книг Wolfspeed «Что под капотом» проливается свет на электростанцию электромобилей — аккумуляторную батарею — для раскрытия характеристик элементов, химического состава и архитектуры аккумуляторов, а также опасностей, средств защиты и контроль.
Продолжить чтение
Блог
Что под капотом? EV Architectures & Inverters
Ознакомьтесь с архитектурами для электрификации трансмиссии электромобиля и двумя ключевыми компонентами трансмиссии электромобиля, типами и размещением электродвигателей, а также инверторами на основе карбида кремния и схемами их переключения.
Продолжить чтение
Блог
Пять проблем при проектировании блоков питания
Иногда лучший способ удовлетворения специализированных потребностей в питании – это специальное оборудование, оптимизированное для конкретной ситуации.
Алекс Карапетян , Acopian Technical Co.
Разработчики электронных систем, инженеры, менеджеры программ и производители оригинального оборудования (OEM) должны решать многочисленные проблемы при выборе или разработке подходящего источника питания для своих систем.
Два примера специально разработанных блоков питания, сконфигурированных для удовлетворения особых требований конкретных приложений.
В некоторых случаях лучше всего адаптировать существующий блок питания для другого приложения. В других случаях может потребоваться разработка нового или заказного блока питания.
Чтобы понять, чем может быть полезен индивидуальный подход к источникам питания, полезно рассмотреть пять основных проблем, возникающих при проектировании источников питания.
Старые системы, которые не обновлялись в течение нескольких лет, как правило, используют технологию блоков питания старого поколения с более крупными форм-факторами. В зависимости от физических требований приложения разработчикам источников питания приходилось проявлять все большую изобретательность, чтобы адаптироваться к изменяющимся требованиям к пространству. Мы достигли точки, когда «готовых» запасов может быть недостаточно.
Некоторые блоки питания, доступные в качестве стандартных продуктов, имеют широкий спектр опций, которые позволяют выполнять множество индивидуальных настроек. Примером может служить серия Infinity, которая имеет дополнительные функции, в том числе четыре различных метода защиты от перенапряжения, варианты входного разъема переменного тока IEC, четыре различных варианта входного напряжения переменного тока, параметры переключателя питания, параметры регулировки выходного напряжения и ограничения тока и многое другое.
Например, в одном случае ведущему автопроизводителю потребовалась монтируемая в стойку система питания с линейной регулировкой для высокоскоростной консоли сбора тестовых данных. Систему пришлось проектировать по индивидуальному заказу, чтобы она соответствовала доступному пространству высотой 3U при температуре не выше 55°C. Индивидуальная настройка включала в себя направляющие шасси, модифицированные для соответствия специальному шкафу, а также верхнюю и нижнюю крышки.
Нестандартные входы переменного и постоянного тока — В современном мире все чаще используются микропроцессоры, чувствительные даже к небольшим колебаниям напряжения. Многие проблемы с электроэнергией возникают в коммерческой энергосистеме, которая с тысячами миль линий электропередачи подвержена многочисленным нарушениям энергоснабжения, связанным с погодными условиями, отказом оборудования, дорожными происшествиями и проблемами переключения. Некоторые из этих проблем включают переходные процессы, прерывания, колебания напряжения и изменения частоты.
Потребность в источниках питания, которые можно разместить в небольших помещениях, способствовала разработке небольших модулей питания, таких как серия Acopian Mini. Эти расходные материалы монтируются на площади всего 3,5 x 2,5 дюйма и предлагаются в нескольких вариантах монтажа. Они имеют высокий КПД и работают в широком диапазоне температур. Входной синфазный фильтр снижает кондуктивные шумы, а экранированный корпус минимизирует излучаемую энергию. Они принимают входы постоянного тока от 120 до 180 В постоянного тока и однофазные входы переменного тока от 85 до 130 В переменного тока, от 47 до 420 Гц. Их выходы могут использоваться в любой полярности и могут быть точно подогнаны.
Надежный источник питания должен надежно работать при помехах входного питания, чтобы обеспечить надежную работу систем, которые он поддерживает. В то время как в большинстве приложений по-прежнему используются входы 115 или 230 В, для новых приложений могут потребоваться специальные входные напряжения переменного и постоянного тока, и компании-поставщики электроэнергии приспосабливаются к этим изменяющимся требованиям.
Например, в одном случае промышленному предприятию потребовалась резервная система электропитания, которая принимала входы от двух отдельных источников питания, один из которых был резервным аккумулятором. Использование резервных входов обеспечит бесперебойное производство на автоматизированной сборочной линии. Решение пришло в виде заказных резервных источников питания с входами на 24 и 125 В постоянного тока, а также двойных вольтметров и амперметров.
Нестандартные выходные напряжения — Электронные компоненты и системы, работающие при «стандартных» или «стандартных» напряжениях (например, 5, 12, 24 и 48 В), могут быть неэффективными, поскольку неиспользуемая мощность создает дополнительную тепло в системе, которое необходимо рассеивать, чтобы поддерживать подачу в пределах рабочего диапазона температур. Современные электронные компоненты могут работать при нестандартных напряжениях, чтобы поддерживать высокую эффективность системы, занимая при этом небольшое пространство. Это требование создает проблемы, когда стандартные источники питания нецелесообразны.
Модульные резервные системы питания содержат два идентичных источника питания, выходы которых соединены между собой через диодную коммутационную схему, которая выявляет любые неисправности, изолирует выход неисправного источника от выхода резервной системы и пропускает только выход другого источника с отсутствие прерывания выходной мощности резервной системы во время перехода. Это позволяет быстро и безопасно заменить неисправный источник питания, в то время как модульная система резервирования продолжает обеспечивать бесперебойное питание нагрузки. Избыточность также может применяться к входам. Здесь два изолированных набора входных соединений переменного тока позволяют использовать два независимых источника входной мощности. Подключив резервный аккумуляторный источник питания и/или вторую линию от энергосистемы, выходная мощность будет поддерживаться без перебоев даже при сбое основного питания.
Например, компании, специализирующейся на оптико-акустических изображениях, требовалась специально разработанная система питания для монтажа в стойку со многими специфическими физическими характеристиками. Он должен был иметь выходы постоянного тока, обеспечивающие 0,5 А при 5 В, 10 А при 6 В и 25 А при 6 В. Блоку питания также требовался выход IEC на 230 В переменного тока для питания второго блока питания, установленного в стойке. Кроме того, все входы, выходы и элементы управления должны были незаметно располагаться на задней панели, оставляя переднюю панель совершенно пустой. Блоку питания требовались средства для воздушного потока для охлаждения как специального блока питания, так и второго блока питания, устанавливаемого в стойку. Но из-за существующей установки охлаждающий вентилятор должен был втягивать воздух снизу устройства.
Прочность — Системы, подвергающиеся воздействию экстремальных температур или высокой вибрации, часто требуют экологических испытаний в различных, часто неблагоприятных условиях. Источники питания для вооруженных сил должны изготавливаться в соответствии с определенными стандартами. Во многих старых системах не используются компоненты, предназначенные для таких сред.
Например, в одном случае исследовательской лаборатории крупного университета потребовался резервный источник питания, рассчитанный на экстремальные температуры, высоту и вибрацию. Приложение требовало пользовательского источника питания, который включал в себя такие функции, как четыре набора выходов постоянного тока 48 В, 2,5 А с индивидуальными предохранителями, каждый со светодиодом отказа выхода, каскадные контакты сигнализации со звуковыми сигналами для каждого выхода, отключение/таймер сигнализации. переключатель и переключаемый вход 115/230 В переменного тока.
Устаревание компонентов — Короткий жизненный цикл потребительских товаров приводит к быстрому устареванию компонентов. Для рынков с длительным жизненным циклом устаревание компонентов становится критической проблемой, особенно когда OEM-производители должны поддерживать оборудование в полевых условиях. Многие старые электронные системы могут иметь блоки питания, которые устарели или производитель которых больше не работает. Когда эти системы выходят из строя, пользователи должны найти альтернативные источники питания, соответствующие форме, посадке и функциям старой системы. Если таких источников питания нет в наличии, может потребоваться перепроектировать и повторно сертифицировать новый источник питания.
В одном случае первоначальный производитель энергосистемы в промышленной фирме прекратил свою деятельность. Источники питания постоянного тока питали системы сигнализации на нескольких объектах. Чтобы дублировать эти материалы, инженеры должны были получить фотографии существующих материалов и копии литературы, которая изначально сопровождала их. Этот подход позволил инженерам уточнить спецификации до разработки замены. Характеристики этих источников питания включали вход 125 В постоянного тока, выходы на 5,6 В и 4 А, 12 В и 15 А и 125 В на 500 мА, подаваемые через шесть наборов выходных клемм.
Индивидуальная настройка — Специализированные потребности сделали производителей более осведомленными о настройке блоков питания. Примером может служить ведущий производитель в области медицинского оборудования. Требовалась специальная система питания для монтажа в стойку, которая размещалась бы в темной комнате, используемой для обработки рентгеновских изображений. Оборудование, которое генерировало рентгеновские данные и управляло ими, требовало надежного, стабильного и чистого питания. Это означало, что в дополнение к стандартным требованиям к энергосистеме, таким как несколько выходов и аварийная сигнализация, все светодиодные индикаторы и подсветка цифровых счетчиков должны были иметь возможность отключения во время работы энергосистемы. Кроме того, блоки питания должны были обеспечивать стабильно чистое и надежное питание с жесткими допусками по выходному току. В результате в индивидуальном дизайне использовались линейные модули питания и тумблеры на передней панели для индивидуального управления светодиодными индикаторами и подсветкой цифровых счетчиков.
МЕТА-Источники питания | GroupDIY Audio Forum
———————- Блоки питания—— ——-
Это МЕТА-тема, которая поможет вам отслеживать сообщения, относящиеся к Блоки питания . Первый пост будет содержать ссылки на все соответствующие темы.
Приветствуются и даже поощряются все желающие отправлять ссылки .
Я стараюсь поддерживать эту META в актуальном состоянии. Однако я не всегда улавливаю все, поэтому, пожалуйста, размещайте ссылки на все, что, по вашему мнению, должно быть здесь. Я добавлю их к уже существующим в первом посте, а Яков будет периодически убирать все остальные посты из этой ветки. Все предложения и вопросы также приветствуются.
Спасибо.
LAB LINKS :
Источник питания для ламп?
http://www.groupdiy.com/index.php?topic=2620&sid=ec63e78a163efd1a192a5828f359d455
+24В и +48В от одного источника
http://www.groupdiy.com/index.php?topic 2564
Требуется 24 В переменного тока!!!! настенный адаптер. где найти ??
http://www.groupdiy.com/index.php?topic=2551
[РЕДАКТИРОВАТЬ] Я собрал блок питания – и теперь СЛИШКОМ много вольт
http://www.groupdiy.com/index.php?topic=2308
настенный блок питания для ssl comp ??
http://www.groupdiy.com/index.php?topic=2646
зеленый блок питания
http://www.groupdiy.com/index.php?topic=2667
Вопрос о G9 PSU
http://www.groupdiy.com/index.php?topic=2668
Выходное напряжение силового трансформатора ?
http://www.groupdiy.com/index. php?topic=2647
SSL 9k Блок питания…
http://www.groupdiy.com/index.php?topic=2619
Почему 48 В для фантомного питания? Кто начал эту конвенцию?
http://www.groupdiy.com/index.php?topic=2881&sid=af715a5965040492b43cd9b983f67509
Миниатюрная лампа DI Idea
(содержит информацию для питания лампы с низким напряжением накала/низкой пластины)1 http00phantom ://www.groupdiy.com/index.php?topic=1195&highlight=phantom+tube
[НОВИЧОК] Опять глупый вопрос о настольных источниках питания…
http://www.groupdiy.com/index.php?topic=2955
мощный блок питания с несколькими напряжениями
http://www.groupdiy.com/index.php?topic=3176&sid=77398daf881ace4a1651a30c992d70a78 30092d70a78 30385
Сколько ВА мне нужно для включения моего API 312?
http://www.groupdiy.com/index.php?topic=3178&sid=77398daf881ace4a1651a35c992d7a78
От 24 В постоянного тока до 54 В только с 2 компонентами!
http://www. groupdiy.com/index.php?topic=3242
Блок питания компьютера +5 В постоянного тока вопрос
http://www.groupdiy.com/index.php?topic=3318&sid=84a57b98449daa67fc56ad11e0ffb0d8
Неловкий вопрос P/S…
http://www.groupdiy.com/index.php?topic= 3332&sid=78d0da87879b67a04fa2b30d2861c19f
Phantom power current requirements, AC vs. DC heater voltage
http://www.groupdiy.com/index.php?topic=3109&sid=78d0da87879b67a04fa2b30d2861c19f
Calrec PSU question
http:// www.groupdiy.com/index.php?topic=3333&sid=78d0da87879b67a04fa2b30d2861c19f
phantom power noise
http://www.groupdiy.com/index.php?topic=3303&sid=78d0da87879b67a04fa2b30d2861c19f
300vdc plate, 19vdc heater psu
http://www.groupdiy.com/index .php?topic=1106
Импульсный или линейный источник питания
http://www.groupdiy.com/index.php?topic=3710
Маломощный DC-DC преобразователь для зарядки капсул?
http://www. groupdiy.com/index.php?topic=3804
Простой вопрос по блоку питания
http://www.groupdiy.com/index.php?topic=3908&sid=d0af9233a755ee3f3d34a1e8261561b6
Блок питания Q’s /topicgroupindex.phpcom.phpcom.di. =4349&sid=4cae5200911c8b2f6915d428bc0411e6
9K блок питания вопрос/проблема
http://www.groupdiy.com/index.php?topic=4312
Имеет ли выход 400002 Защиту от короткого замыкания 90 .groupdiy.com/index.php?topic=4370&sid=a21de00986c565ef29dd159a97390b42
Power supply test load question
http://www.groupdiy.com/index.php?topic=4563&sid=d7d67dbb1a7672e86da0fad55ef383d9
Dumb power supply questions
http://www.groupdiy.com/index .php?topic=4924&sid=c70e932590f7e3bde3c3411aebd
Блок питания 9K вопрос/проблема
http://www.groupdiy.com/index.php?topic=4312
вопрос/проблема PSU стена0385
http://www.groupdiy.com/index.php?topic=5065
Вопрос о Iadj в LM317
http://www. groupdiy.com/index.php?topic=5114&sid=d4fb70a8048590999ea485c4659ea двойные блоки питания
http://www.groupdiy.com/index.php?topic=5196
Что происходит при параллельном подключении стабилитронов?
http://www.groupdiy.com/index.php?topic=5084
Использование 9-вольтовых батарей для +/- 9-вольтового питания операционного усилителя
http://www.groupdiy.com/index.php ?тема=4913
Схема фантомного питания Barry Porter
http://www.groupdiy.com/index.php?topic=5139
Другая проблема с блоком питания
http://www.groupdiy.com/index.php? topic=5177&sid=8a0d10c3a0b5585c28d121d61682a2c8
Бауман БП
http://www.groupdiy.com/index.php?topic=5282
90group384 90com385 Фантомный вопрос с использованием доступных частей .php?topic=5325
Блок питания 48 В
http://www.groupdiy.com/index.php?topic=5591
новичок выбирает тороид
http://www. groupdiy.com/index.php?topic=6266
Еще 24В, Блок питания 48В – комментарии пожалуйста
http://www.groupdiy.com/index.php?topic=6372
+- блок питания
http://www.groupdiy.com/index.php?topic= 6469
Удвоители напряжения
http://www.groupdiy.com/index.php?topic=6381
возня с удвоителями напряжения на симуляторе…
http://www.groupdiy.com/index.php?topic=6393
Разработка стационарного регулятора B+
http://www.groupdiy.com/index.php?topic=6526
Мощность вопросы по трансформатору…
http://www.groupdiy.com/index.php?topic=6596
Вопрос для SSLtech +/- 18, 48v раздельное питание
http://www.groupdiy.com/ index.php?topic=6421
Низкие номиналы в блоках питания — почему электролитические? почему не фильм?
http://www.groupdiy.com/index.php?topic=7736
Отрицательные вопросы Vreg..
http://www.groupdiy. com/index.php?topic=7769
это сработает? Блок питания 48/24 постоянного тока
http://www.groupdiy.com/index.php?topic=7678
Сглаживающие электрические конденсаторы в обход PS
http://www.groupdiy.com/index.php?topic= 8270
Регуляторы высокого напряжения
http://www.groupdiy.com/index.php?topic=8266
Жаркие рейтинги ВА, вредно ли слишком много сока?
http://www.groupdiy.com/index.php?topic=8565
Требуется блок питания +/- 15 В – клон фильтра MS20…
http://www.groupdiy.com/index.php?topic=8382
Импульсный источник питания или линейный источник питания
http:/ /www.groupdiy.com/index.php?topic=3710
Мощность переменного тока…
http://www.groupdiy.com/index.php?topic=10071
Установка удвоителя напряжения после регулируемый блок питания?
http://www.groupdiy.com/index.php?topic=10147
Можно ли использовать блок питания Lin для устройства, использующего переключаемый блок питания?
http://www. groupdiy.com/index.php?topic=10030
PS Caps and Low Frequency Response
http://www.groupdiy.com/index.php?topic=10146
Использование фантомной линии 48 В JLM Audio PSU в качестве дополнительной линии питания (например, для реле)
http://www.groupdiy.com/index.php?topic=9609&highlight=jlm+48v

“линейный” блок питания ” круглый стол”
http://www.groupdiy.com/index.php?topic=10552
один трансформатор управляет двумя мостами
http://www.groupdiy.com/index.php?topic=10875
Проблемы с блоком питания
http://www.groupdiy.com/index.php?topic=10863
Два блока питания G9 вопросы по конструкции блока питания
http://www.groupdiy.com/index.php?topic=10953
Интересная конструкция блока питания…
http://www.groupdiy.com/index.php?topic= 11751
Универсальный блок питания для ваших проектов!
http://www.groupdiy.com/index.php?topic=954&sid=198c6e43290e09139a07d706d6dec620
Фантомная мощность от преобразователя постоянного тока в постоянный?
http://www. groupdiy.com/index.php?topic=12807&sid=dd726099b41c821ceed4b8a766346a12
Power supply for preamps
http://www.groupdiy.com/index.php?topic=12861&sid=dd726099b41c821ceed4b8a766346a12
5А блок питания схема
http://www.groupdiy.com/index.php?topic=15057&sid=33b650e863ba0f93faacfc28e99ad6d4
нужен блок питания +-16, +-48,+-12 15amp помогите пожалуйста!!
http://www.groupdiy.com/index.php?topic=14892
Что произойдет, если последовательно подключить два регулятора напряжения?
http://www.groupdiy.com/index.php?topic=14955
Идеи о PM1000 — хороший рассказ о блоке питания PM1000, особенно на странице 2 автора Ulysses.
http://www.groupdiy.com/index.php?topic=15216&postdays=0&postorder=asc&start=15
дублер напряжения для лампового БП
http://www.groupdiy.com/index.php?topic =15377
48v медленный регулятор вопрос…
http://www.groupdiy.com/index. php?topic=14746
Блок питания – Возможность изменения звука
http://www.groupdiy. com/index.php?topic=185544#185544
блок питания съест выпрямительные трубки?
http://www.groupdiy.com/index.php?topic=16479

Фантомное питание +48 В
http://www.groupdiy.com/index.php?topic=195392#195392
Как рассчитать номинал сетевого предохранителя?
http://www.groupdiy.com/index.php?topic=16638
Проблемы с блоком питания!! Пожалуйста помоги??
http://www.groupdiy.com/index.php?topic=17420&sid=4bce0966f5b49902ef38dbb9117f4f80
A Phantom Power PSU
http://www.groupdiy.com/index.php?topic=17439&sid=4bce0966f5b49902ef38dbb9117f4f80
БП слишком большой ток? (Пояснение резистора OUT к ADJ LM317/337)
http://www.groupdiy.com/index.php?topic=18236
помогите с этой схемой блока питания и проблемой Редактировать: добавлена новая фотография
http://www. groupdiy.com/index.php?topic=18230
DC-DC Converter Design
http://www. groupdiy.com/index.php?topic=19761
Поиск и устранение неисправностей линейного источника питания
http://www.groupdiy.com/index.php?topic=19810
Регуляторы, практические отличия
http:/ /www.groupdiy.com/index.php?topic=19202
Простое устранение неполадок SMPS
http://www.groupdiy.com/index.php?topic=19733
Конструкция преобразователя постоянного тока с 9 В на 48 В
http://www.groupdiy.com/index.php?topic= 20108
Для новичков: объяснение основ питания
http://www.groupdiy.com/index.php?topic=20252
Получение биполярного питания
http://www.groupdiy.com/index .php?topic=20868
_____________________________________________________
ДРУГИЕ ССЫЛКИ :
Источник питания предусилителя +/-24 В/+48 В Фреда Форсселла для сетевого напряжения 115 В переменного тока.
http://www.forsselltech.com/gerbers/MikePrePS1.PDF
Как получить +/-15 В и +48 В от одного сетевого адаптера на 18 В переменного тока.
http://www.rane.com/pdf/ms1bsch.pdf
Источники питания — много информации о базовой конструкции…
http://www.kpsec.freeuk.com/powersup.htm
Расчеты ВА трансформатора – ДОЛЖНЫ считываться значения вольт, ампер, ватт и т. д. для различных конфигураций выпрямителя!
http://www.atc-frost.com/products/design/va.htm
Регулятор и справочные материалы от Уолта Юнга
http://waltjung.org/Regs.html
Группа DYI Power Расходные материалы
http://web.archive.org/web/20050212160253/recording.org/users/kev/PS.htm
Конструкция линейного источника питания ESP
http://sound.westhost.com/power- Supplies.htm
Умножители напряжения
http://hyperphysics.phy-astr.gsu.edu/hbase/electronic/voldoub.html
Много ссылок
http://www. epanorama.net/links/psu_linear.html
Основы блока питания
http://www.kpsec.freeuk.com/powersup.htm
Ridley Инжиниринг | – Центр дизайна
Этот ранний отчет показывает впечатляюще подробное и сложное применение уравнений Доуэлла. Главы 1-4 работы.
Только 1% инженеров когда-либо попытаются использовать эту работу – будете ли вы одним из них? Для остальных 99%, RidleyWorks сделает за вас всю тяжелую работу.
Небольшой размер кристалла делает IGBT конкурентоспособными в высокочастотном преобразовании.
Часть III: Циклы с разверткой в LTspice® можно использовать для преобразователя LLC, где не существует модели слабого сигнала.

Часть II: Циклы развертки в LTspice® обеспечивают более точные и полезные результаты, чем модели слабого сигнала.

Часть I. Узнайте, как эмулировать анализаторы RidleyBox и AP310 в LTspice®.

На этом двухчасовом вебинаре мы на практике покажем, почему измерение графиков Боде является одним из самых важных лабораторных навыков, которым вы можете научиться.
Эпизод 1 знаменательной серии лекций доктора Форпериана по осмысленному анализу цепей (включая раздаточный материал в формате pdf).
Эпизод 2 знаменательной серии лекций доктора Форпериана по осмысленному анализу цепей (включая раздаточный материал в формате pdf).
Эпизод 3 знаменательной серии лекций доктора Форпериана по осмысленному анализу цепей (включая раздаточный материал в формате pdf).
Эпизод 4 знаменательной серии лекций доктора Форпериана по осмысленному анализу цепей (включая раздаточный материал в формате pdf).
Эпизод 5 знаменательной серии лекций доктора Форпериана по осмысленному анализу цепей (включая раздаточный материал в формате pdf).
Эту уникальную презентацию представляет наш приглашенный спикер Никола Росано. Сложный процесс проектирования LLC-преобразователя становится очень простым благодаря применению стандартизированных кривых в сочетании с концепциями масштабирования мощности и частоты.
На этом новаторском вебинаре д-р Ридли демонстрирует модели цепей для потерь в сердечнике, которые обеспечивают оценку потерь независимо от формы сигнала. Модели обеспечивают лучший анализ наихудшего случая, чем исходные данные.
Это открытое обсуждение без какой-либо официальной презентации доктора Ридли. Задавайте любые вопросы о силовой электронике, истории, частотных характеристиках, топологиях, технологиях, людях или прошлом и будущем нашей области.
На этом вебинаре доктор Ридли покажет вам, как спроектировать, построить и протестировать обратноходовой трансформатор. У нас был амбициозный план построить трансформер в прямом эфире во время вебинара.
Д-р Ридли поднимает сложную тему потерь в обмотках магнитов. Он показывает, как свести сложные аналитические выражения к простым моделям цепей.
Разработайте и создайте контроллер текущего режима за один час и узнайте 7 секретов управления текущим режимом
На этом вебинаре мы проведем живую демонстрацию аппаратных средств измерения силового каскада, проектирования компенсатора и измерения результирующего усиления контура и характеристик замкнутого контура.
Вебинар доктора Ридли по управлению режимами напряжения и тока. Получите окончательный ответ, на котором вы должны использовать.
На этом вебинаре мы подробно рассмотрим конструкцию преобразователя и многие аспекты, которые необходимо учитывать.
Сравнение производительности различных изоляторов впрыска. Результаты вас удивят!
В этом видео доктор Рэй Ридли рассказывает о Magnetics Essentials
В этом видео д-р Рэй Ридли рассказывает о связи между RidleyWorks и PSIM
.
Насыщение трансформатора определяется одним уравнением, но индуктивность рассеяния дает сильное направление конструкции.
Как и в случае с катушками индуктивности, конструкция трансформатора определяется одним расчетным уравнением. Соблюдайте это, и путь к созданию новых дизайнов будет свободен
Производители индукторов добились больших успехов в семействе стандартных деталей. Выбор готовых деталей в этой категории резко увеличился за последние 10 лет.

Обновленная версия окончательной книги доктора Ридли «Управление текущим режимом»

Д-р Рэй Ридли продолжает свое обсуждение уравнения проектирования ONE.

Доктор Рэй Ридли обсуждает свое знакомство с силовой электроникой. Первое знакомство с программным обеспечением для оптимизации конструкции выявило любопытный факт о конструкции магнетиков: существует только ОДНО конструктивное уравнение, которому необходимо следовать.

Что нужно для создания хороших магнетиков? Кандидат наук или практический опыт?

Магниты представляют собой самую древнюю из технологий, используемых в современных электронных системах.
В этой статье приводится пример того, насколько глубокими могут быть эффекты близости.

Рукописный анализ сильносвязанного сепического преобразователя доктора Форпериана.
Анализ сильносвязанного сепического преобразователя, проведенный доктором Форперианом.
Получена модель линейной цепи, которая показывает комплексные потери из-за эффекта близости для сигналов произвольной формы.

<noscript><img loading='lazy' src='/800/600/http/evrikann.ru/wp-content/uploads/124067-vms-bezyimyannyiy12.jpg' /></noscript> youtube.com/embed/CbjtGZtaUaQ?wmode=transparent” allowfullscreen=””>

Конкуренция между водородными и электрическими автомобилями даже близко не стоит.
Схема для получения необходимого вам выходного напряжения из сети высокого переменного напряжения.
Полный анализ преобразователя Sepic – единственное место, где это можно найти. Доктор Форпериан.
Как анализировать низкочастотные характеристики схемы ККМ.
Эффекты близости показывают разницу между готовыми проектами и пользовательскими проектами.
Фрактальные схемы Форпера точно моделируют частотную зависимость потерь в сердечнике.
Простой и точный обзор моделирования текущего режима.
Взгляд на энергосистемы МКС.
Удивительная теорема Форпериана о пульсациях генерирует пульсации тока и напряжения на основе модели переключателя со слабым сигналом.
Правильно характеризуйте свои магнитные характеристики, чтобы гарантировать качество деталей.
Скрытая цена аутсорсинга — отказ от ценной интеллектуальной собственности.
Полезные методы для точного определения температуры перехода ваших полупроводниковых устройств.
Правильный коэффициент усиления модулятора подтвержден экспериментально. Различные результаты анализа полностью разрешаются при выборе правильного коэффициента усиления модулятора.
Полезные методы для точного определения температуры перехода ваших полупроводниковых устройств.
Обобщая основные характеристики характеристик управления Sepic.
Существует множество причин явной нестабильности контроллера, а не только отсутствие запаса по фазе в контуре.
Бумага для моделирования потерь в сердечнике от Криса Оливера из Micrometals.
Влияние цифрового управления на схему контура.
Кевин Парментер рассказывает о компромиссе между экономией средств и качеством.
Модель Ридли-Нейса повышает точность в широком диапазоне использования ядра.
Автомобиль Tzero с двигателем переменного тока заложил основу для Tesla и других компаний, производящих электромобили.
Измерение частотной характеристики для широкого спектра применений.
Документы из Массачусетского технологического института и других организаций указывают на бесконечное усиление токовой петли при любых условиях, что, по словам Найквиста, явно невозможно.
В ранних работах д-ра Ли указывалось, что пересечение токовой петли приближается к бесконечности при D=0,5, что с большим отрывом нарушает принципы Найквиста.
Ранняя статья доктора Миддлбрука о токовом режиме указывала на пересечение токовой петли выше половины частоты переключения, что нарушает принципы Найквиста.
В этой серии устранены путаница и ошибки при расчете текущего коэффициента усиления контура модулятора.
Вычисление разницы между синусоидальным и треугольным возбуждением показывает, что измерений синусоидального сигнала достаточно для расчета потерь.
Улучшенные формулы для расчета потерь в магнитном сердечнике с учетом влияния рабочего цикла.
Улучшенные формулы для расчета потерь в магнитном сердечнике.
PSRR становится серьезной проблемой при плохо спроектированных контурах управления.
Многое может пойти не так при разработке и производстве магнитных блоков питания.
Правильный выбор толщины фольги влияет на общую рассеиваемую мощность обмотки.
Катушки индуктивности со спиральной обмоткой из фольги.
Практические контрольные измерения преобразователя Cuk.
Неинвазивная аппроксимация усиления контура на основе измерений выходного импеданса.
Измерение функции преобразования преобразователя Sepic с управлением по току.
Контрольные измерения преобразователя Sepic со связанными катушками индуктивности.
Как характеристики управления повышающим преобразователем в точке нагрузки сильно взаимодействуют с входным конденсатором.
Контрольные измерения преобразователя Sepic.
Почему диаграммы Найквиста не очень практичные измерения.
Как считывать критические области измерения усиления контура и фазы.
Результаты обследования причин отказов электроснабжения из-за магнитных полей.
Результаты обследования причин отказов электроснабжения из-за конденсаторов.
Результаты обследования причин отказов электроснабжения из-за полупроводников.
Преобразователи точки нагрузки склонны к необычным результатам при рассмотрении конструкции входного фильтра с конденсаторами малой емкости.
Контуры преобразователя точки нагрузки необходимо измерять, поскольку они продвигают современные частоты кроссовера.
Использование модели переключателя для анализа повышающего преобразователя с ответвлениями.
Обзор модели ШИМ-переключателя Vorperian, которая полностью изменила задачу моделирования преобразователя.
Контроль обратноходового преобразователя и проверка усиления контура.
Почему для всех измерений требуется только один изолятор ввода?
Что происходит, когда входной фильтр плохо спроектирован.
Измерение выходного сопротивления входного фильтра.
Надлежащее место для применения критериев стабильности Миддлбрука для входных фильтров.
Взаимосвязь между усилением контура и входным импедансом
Взаимосвязь между петлевым усилением и аудиочувствительностью PSRR
Зависимость между усилением контура и выходным импедансом
Как улучшить ручные измерения импеданса с помощью хорошего источника сигнала.
Как правильно измерить ваши магнитные свойства с минимальным набором контрольно-измерительного оборудования.
Как тестирование оборудования, так и моделирование необходимы для понимания конструкции блоков питания.
Как намотать обратноходовую обмотку для достижения наилучшей производительности.
Расчет контура и измерение для прямого преобразователя с пятью выходами.
Прогнозирование управления и измерение прямого преобразователя с пятью выходами.
Характеристики перекрестного регулирования пятиканального прямого преобразователя.
Разработка нестандартных магнитов для трех- и пятивыходных прямоходовых преобразователей.
Проектирование трансформаторов тока для быстрого считывания прямоходового преобразователя.
Проведение основных измерений высокочастотных силовых трансформаторов.
Правила компоновки печатных плат для использования заземления и других плоскостей.
Процедуры разводки печатных плат, включая токовые петли.
Процедуры компоновки печатных плат, включая интервалы напряжения.
Схема печатной платы микросхемы управления прямым преобразователем.
Как безопасно проверить импульсный источник питания .
Как выбрать размер катушки индуктивности для понижающего преобразователя.
Еще один пример того, почему тестирование с пошаговой нагрузкой не дает необходимой проектной информации.
Почему испытания с пошаговой нагрузкой не дают необходимой проектной информации.
Понятия запаса по усилению, запаса по фазе и относительной стабильности.
Подача сигнала правильного размера имеет решающее значение для точных измерений коэффициента усиления контура.
Измерение коэффициента усиления системы без обратной связи, когда петля остается замкнутой для регулирования.
Важные измерения для проектирования и анализа источника питания.
Одночастотная инжекция и измерение используются для анализа и тестирования источников питания.
Исследован необходимый частотный диапазон для проектирования и анализа источника питания.
Ток главного ключа преобразователя следует всегда измерять, чтобы убедиться, что преобразователь работает правильно.
Бесплатное загружаемое программное обеспечение показывает характеристики повышающе-понижающего (обратноходового) преобразователя с текущим режимом.
Бесплатное загружаемое программное обеспечение показывает характеристики повышающе-понижающего (обратноходового) преобразователя с текущим режимом.
Бесплатное загружаемое программное обеспечение показывает характеристики повышающего преобразователя тока.
Бесплатное загружаемое программное обеспечение показывает характеристики повышающего преобразователя в режиме напряжения.
Бесплатное загружаемое программное обеспечение показывает характеристики понижающего преобразователя тока.
Бесплатное загружаемое программное обеспечение показывает характеристики понижающего преобразователя в режиме напряжения.
Краткий обзор важных функций управления текущим режимом и ссылки на исчерпывающую бесплатную книгу по этой теме.
Для большинства приложений электропитания несколько топологий продолжают использоваться спустя более 30 лет. Простота и надежность делают эти схемы актуальными и сегодня.
Вы можете быстро и легко проанализировать фильтр блока питания с помощью бесплатно загружаемого программного обеспечения. Это позволяет проверить взаимодействие импеданса фильтра, затухание и правильное демпфирование.
Импульсные блоки питания остаются слабым звеном большинства электронных систем и выходят из строя чаще, чем должны. Обсуждаются причины отказа.
Исследованы изменяющиеся характеристики конденсаторов, используемых в источниках питания. Они не так просты, как предполагает большинство инженеров.
Цифровое питание сейчас в моде, но не ждите, что оно сократит время проектирования или устранит необходимость полной оптимизации аналоговых частей источника питания.
Как измерять и моделировать высокочастотные магнитные поля для импульсных источников питания. Основные шаги как для деталей, разработанных по индивидуальному заказу, так и для приобретенных компонентов.
Представлен анализ постоянного тока преобразователя Sepic, показывающий, почему этот преобразователь так популярен.
