Фреон r507: характеристики, состав, аналоги
Обновлено: 18 июля 2022.
В этой публикации мы приведем характеристики фреона R507, его области применения. Опишем свойства хладагента, приведем таблицу сравнения с устаревшим R502. Укажем современные аналоги с более низким потенциалом глобального потепления.
Особенности и применение R507
R507 фреон характеризуется химической стабильностью, хорошими термодинамическими свойствами и низкой токсичностью. Основное применение – низко и среднетемпературные холодильные установки.
Существует также возможность ретрофита техники R-502 в R-507 путем замены 95% минерального масла или исходного алкилбензола полиолефиновым маслом. При этом необходимо заменить фильтр-осушитель (рекомендуется молекулярное сито XH9), расширительный клапан и увеличить размер конденсатора. Приводим сравнительную таблицу рабочих характеристик хладагентов R-507 и R-502.
Характеристика | R-507 | R-502 |
Давление испарения (бар) | 1,41 | 1,3 |
Давление конденсации (бар) | 20,93 | 18,72 |
Работа компрессора | 14,8 | 14,4 |
Температура нагнетания компрессора (ºC) | 93 | 103 |
COP | 1,8 | 1,9 |
Чистая холодопроизводительность (КДж/кг) | 83,5 | 83,4 |
Объемная производительность холодильника, (КДж/м3) | 527 | 543 |
Температурный глайд (испарение) (ºC) | 0 | 0 |
Температурный глайд (конденсация) (ºC) | 0 | 0 |
R-507 представляет собой смесь ГФУ-хладагентов, которые не совместимы с традиционными смазочными материалами, работающими с R502. Единственная смазка, которую можно использовать, – это синтетическое полиолефиновое масло (POE).
Хладагент R507 сохраняет постоянный состав при утечке из холодильной системы, что означает, что рабочие характеристики останутся неизменными после циклов утечки/дозаправки. Фреон R507 не следует смешивать с любым другим хладагентом при заправке, переработке, восстановлении или регенерации.
Характеристики фреона R507
Характеристика | Значение |
Молекулярная масса (г/моль) | 98,9 |
Температура кипения (при 1,013 бар) (ºC) | -46,7 |
Критическая температура (ºC) | 70,9 |
Критическое давление (бар абс) | 37,9 |
Критическая плотность (кг/м³) | 500 |
Плотность жидкости (25ºC) (кг/м³) | 1050 |
Плотность жидкости (-25ºC) (кг/м³) | 1248 |
Плотность насыщенного пара (при 1,013 бар) (кг/м³) | 5,5 |
Плотность насыщенного пара при -15ºC, кг/м³ | 19,6 |
Температура кипения при глайде (при 1,013 бар) (К) | 0 |
Давление паров (25ºC) (Бар абс) | 12,74 |
Давление паров (-25ºC) (Бар абс. ) | 2,58 |
Латентная теплота парообразования (КДж/кг) | 200 |
Удельная теплота сгорания жидкости (25ºC) (КДж/кг*К) | 1, 65 |
Удельная теплота парообразования (25ºC) (1 атм) (КДж/кг*К) | 0, 87 |
Теплопроводность жидкости (25ºC) (Вт/мК) | 0,063 |
Теплопроводность пара (1,013 бар) (Вт/мК) | 0,0141 |
Растворимость в воде (25ºC) (промилле) | Negligible |
Предел воспламеняемости (25ºC) (% об.) | None |
Токсичность (AEL) (промилле) | 1000 |
ODP | 0 |
GWP (ПГП) | 3985* |
Состав фреона R507
R-507 представляет собой азеотропную смесь, состоящую из хладагентов R-125 и R-143a. Их термодинамические характеристики представляют собой идеальную замену R-502 в холодильном секторе при низких и средних температурах. Соста хладагента
- Пентафторэтан (R-125) – 50%;
- 1,1,1-трифторэтан (R-143a) – 50%.
Токсичность и хранение
Токсичность фреона очень низкая. AEL (допустимый предел воздействия) имеет значение 100 ppm (8-часовой TWA). Контейнеры с R-507 следует хранить в сухих, хорошо проветриваемых помещениях и вдали от источников тепла. Пары тяжелее воздуха и имеют тенденцию скапливаться у земли. Их классификация – А1
Аналоги фреона R507
Аналог | GWP (ПГП) | Класс безопасности |
R-449A | 1397 | A1 |
R-448A | 1387 | A1 |
R-452A | 2140 | A1 |
R-454A | 239 | A2 |
R-454C | 148 | A2 |
R-455A | 148 | A2 |
Безопасность
R-507 не токсичен, не воспламеняется, высокая степень безопасности. Он относится к группе безопасности A1 по стандарту ASHRAE 34.
Хотите получить помощь мастера, специалиста в этой сфере? Переходите на портал поиска мастеров Профи. Это полностью бесплатный сервис, на котором вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.Если вы сами мастер своего дела, то зарегистрируйтесь на Профи и получайте поток клиентов. Ваша прибыль в одном клике!
Хладагент R-507 (Фреон 507) – Компания ФреоБел
Хладагент | Хладон | Фреон | R507
ASHRAE имя серии : R-507
(50% HFC-125 / 50% HFC-143a)
Смесь для замены R-502 и HCFC.
Хладагент | Хладон | Фреон | R507. Состав смеси: R125 и R143a соответственно по массе 50 и 50 %. Температура кипения -46,7 oС. Молекулярная масса 98,86 г/моль. Потенциал разрушения озона ODP = О, потенциал глобального потенциала GWP = 3900. Хладагент разработан для ретрофита низкотемпературных холодильных систем, работающих на R502, и для заправки нового оборудования в сочетании с применением полиэфирных масел. Характеристики хладагента R-507 приведены в таблице ниже.
Упаковка: Одноразовый стальной контейнер в картонной упаковке.
– Допустимый заменитель для Класса I (CFCs) веществ при коммерческих холодильных процессах согласно программе о политике существенных новых альтернативах (SNAP), которая была утверждена 18 декабря 2000 года. Используется как:
a) заменитель для R-502 в холодильных складах (R, N)
b) заменитель для R-502 при перевозке с охлаждением (R, N)
c) заменитель для R-502 в торговых пищевых холодильных автоматах (R, N)
d) заменитель для R-502 в охлаждающих автоматах (R, N)
e) заменитель для R-502 в торговых автоматах (R, N)
– Допустимый заменитель для Класса I (CFCs) веществ при некоммерческом охлаждении согласно программе о политике существенных новых альтернативах (SNAP), которая была утверждена 18 декабря 2000 года.
a) заменитель для R-502 в промышленных холодильных установках (R, N)
– Допустимый заменитель для Класса II (HCFCs) веществ в системах воздушного кондиционирования и охлаждения, согласно программе о политике существенных новых альтернативах (SNAP), которая была утверждена 18 декабря 2000 года. Используется как:
a) заменитель для HCFC в домашних и коммерческих легких AC (N)
b) заменитель для HCFC при комфортном воздушном коммерческом кондиционировании (N)
c) заменитель для HCFC в промышленных холодильных процессах (N)
d) заменитель для HCFC при промышленных процессах воздушного кондиционирования (N)
f) заменитель для HCFC в системах холодильных складов (N)
g) заменитель для HCFC при перевозке с охлаждением (N)
i) заменитель для HCFC в торговых пищевых холодильных автоматах (N)
j) заменитель для HCFC в холодильных автоматах (N)
(R) = налаженное использование
(N) = новое использование
Аналоги : SUVA 507, AZ 50, Forane 507, Solkane507
Физические свойства:
Свойства | |
Молекулярная масса, г/моль | 98,86 |
Температура пара при давлении 0,1013 МПа, oС | -47,1 |
Давление пара при 25 o |
1,29 |
Плотность жидкости при 25 oС, кг/дм3 | 1,04 |
Критическая температура, oС | 71 |
Критическое давление, МПа | 3,72 |
Удельная теплота парообразования при давлении 0,1013 МПа, кДж/кг | 196 |
Потенциал разрушения озонового слоя ODP | 0 |
Потенциал глобального потепления HGWP | 1 |
Хладагенты – Физические свойства
Физические свойства некоторых распространенных хладагентов:
Для полной таблицы с точками замерзания и критическими точками – поверните экран!
Хладагент № | Наименование | Молекулярная масса | Температура кипения при атмосферном давлении 1 бар абс. ( o F) | атмосферное давление 14,7 фунтов на кв. дюйм, 1 бар абс. 0026 F) | Давление (psi) | Удельный объем (куб. фут/фунт) | |||
---|---|---|---|---|---|---|---|---|---|
R-10 | Четыреххлористый углерод | 153,8 | 170,2 | ||||||
R-11 | Трихлорфторметан 1) | 137,37 | 74,9 | -168 | 388 | 640 | 0,0289 | ||
R-12 | Дихлордифторметан2) | 120,91 | -21,8 | 10 4,46-114,6 | -294 | 84 | 561 | 0,0277 | |
R-13B1 | Бромтрифторметан | 14 8,91 | -72 | -270 | 153 | 575 | 0,0215 | ||
Р-14 | Тетрафторметан (тетрафторид углерода) | 88,00 | -198,2 | -299 | -50 | 543 | 0,0256 | ||
Р-14 | Хлороформ 9Р-21 9006 8 | Дихлорфторметан | 102,92 | 48,1 | -211 | Р-22 | Дифтормонохлорметан 3) | 86,468 | -41,3 | -256 | 205 | 722 | 900 67 0,0305
R-23 | Трифторметан | 70 | -119,9 | ||||||
R-30 | Метиленхлорид | 84,9 | 105,2 | 9 0067 | |||||
Р-31 | Монохлормонофторметан | 68,5 | 48,0 | 90 068 | |||||
R-32 | Метиленфторид | 52,0 | -61,4 | ||||||
R-40 | Хлорметан (метилхлорид) | 50,488 | -10,7 | -144 | 290 | 969 | 0,0454 | ||
R-41 | Метилфторид | 34,0 | -10 9 | ||||||
Р-50 | Метан | 16. 044 | -259 | -296,6 | |||||
Р-110 | Гексахлорэтан | 236,8 | 365 | ||||||
R-111 | Пентахлормонофторэтан | 220,3 | 279 | ||||||
Р-112 | Тетрахлордифторэтан | 203,8 | 199,0 | ||||||
Р-113 | Трихлортрифторэтан 4) | 187,39 | 118 | -31 | 417 | 499 | 0,0278 | ||
R-114 | 1,2-дихлор-1,1,2,2-тетрафторэтан | 900 67 170,9238,4 | -137 | 294 | 473 | 0,0275 | |||
Р-115 | Хлорпентафторэтан | 154,47 | -38,0 | -149 | 176 | 458 | 0,0261 | 90 042||
R-116 | Гексафторэтан | 138,0 | -108,8 | 9 0068 | |||||
R-120 | Пентахлорэтан 9Р-123 900 68 | Дихлортрифторэтан 5) | 152,93 | 82 | -161 | 363 | 533 | ||
Р-124 | Монохлортетрафторэтан | 136,5 | 10,4 | 9 0042 | |||||
Р-125 | Пентафторэтан | 120 | -55 | ||||||
Монохлортрифторэтан | 118,5 | 43,0 | 9006 8 | ||||||
Р-134а | Тетрафторэтан 6) | 102,03 | -15 | -142 | 214 | 590 | 0. 0290 | ||
R-140a | Трихлорэтан | 133,4 | 165 | ||||||
R-142b | 1-хлор-1,1-дифторэтан | 100,50 | 14 | -204 | 279 | 598 | 0,0368 | ||
R-143a | Трифторэтан | 84 | -53,5 | ||||||
Р-150а | Дихлорэтан | 98,9 | 140 | 90 067 | |||||
R-152a | Дифторэтан | 66,05 | -13 | ||||||
R-160 | Этилхлорид | 64,515 | 12,2 | -218 | 90 067|||||
Р-170 | Этан | 30.070 | -127 | -278 | 90 | 710 | 0,0830 | ||
R-218 | Октафторпропан | 188 | -36. 4 | ||||||
R-290 | Пропан | 44.097 90 068 | -44 | -309,8 | 206 | 617 | 0,0728 | ||
RC-318 | Октафторциклобутан | 200,04 | 22 | -43 | 240 | 404 | 0,0258 | ||
R-410A | R-32 Дифторметан (50% масса), R-125 Пентафторэтан (50% массы) | 72,6 | -55,4 | 162 | 690 | 9004 2 | |||
R-500 | Дихлордифторметан/ Дифторэтан 7) | 99,31 | -28 | -254 | 222 | 642 | 0,032 3 | ||
R-502 | Хлордифторметан/ Хлорпентафторэтан | 111,63 | -50 | 180 | 591 | 0,0286 | |||
R-503 | Хлортрифторметан/ Трифторметан | 87,50 | -128 | 67 | 607 | 0,0326 | |||
Р-600 | н-бутан | 58,12 | 31,2 | -217 | 306 | 551 | 0,0702 | ||
Р-600а | 900 67 Изобутан (2-метилпропан)58,12 | 10,8 | -229 | 275 | 529 | 0,0725 | 9 0042|||
R-611 | Метилформиат | 60,05 | 89 | -146 | 417 | 870 | 0,0459 | ||
Р-702 | Водород | 2,016 | -423 | -434,6 | |||||
Р-7 04 | Гелий | 4. 0026 | -452 | R-717 | Аммиак | 17,02 | 9неон Р-7 28Азот | 28,0134 | -320,4 | -346 | 9004 2 |
Р-729 | Воздух | 28,966 | -320 | -357,2 | |||||
Р-732 | Кислород | 9 Р-740 900 68Аргон Р-7 44 | Углекислый газ | 44.01 | -109,4 | -70 | 88 | 1070 | 0,0342 |
R-744A | Закись азота Оксид | 44.012 | -127,3 | -131,5 | |||||
Двуокись серы | 64,06 | 14,0 | -104 | 316 | 1143 | 0,03 06 | |||
R-1150 | Этилен | 28.05 | -155 | -272 | 49 | 742 | 0. 0700 | ||
R-1270 | Propylene | 42.08 | -54 | -301 | 197 | 670 | 0.0720 |
1) Производство R11 или CFC-11 было остановлено законом о чистом воздухе от 1 января 1996 года
2) Производство R12 или CFC-12 (дихлордифторметан) было остановился на чистом воздухе действовать 1 января 1996
3) R22 или HCFC-22 представляет собой однокомпонентный хладагент на основе HCFC с низким потенциалом разрушения озонового слоя. Он уже давно используется в различных приложениях для кондиционирования воздуха и охлаждения на различных рынках, включая бытовую технику, строительство, пищевую промышленность и супермаркеты. Производство R-22 остановлено в США в 2015 г.
4) Производство R113 или CFC-113 было остановлено законом о чистом воздухе от 1 января 1996 г.
5) R123 или HCFC-123 является заменой R11 в чиллерах и поставляет этот новый хладагент производителям чиллеров для использования в новых и существующих чиллерах
6) Хладагент R134a или HFC-134a представляет собой коммерчески доступный гидрофторуглеродный (HFC) хладагент для использования в качестве долгосрочной замены R-12 в новом оборудовании и для модернизации среднетемпературных систем CFC-12
7) Производство R-500 было остановлено законом о чистом воздухе 1 января 1996 г.
Хладагенты низкого, среднего и высокого давления
Типичные хладагенты низкого, среднего и высокого давления перечислены в таблице ниже:
Хладагенты | ||
Низкое давление | R11 | Трихлорфторметан |
R13 | Хлортрифторметан | |
R113 | Трихлортрифторэтан | |
R123 | Дихлортрифторэтан | |
Средний Давление | R114 | 1,2-дихлор-1,1,2,2-тетрафторэтан |
Высокое давление | R12 | Дихлордифторметан |
R22 | Хлордифторметан | |
R134a 9 0068 | Тетрафторэтан | |
R410A | Дифторметан/пентафторэтан | |
R500 | Дихлордифторметан/ Дифторэтан 9 0068 | |
R502 | Хлордифторметан/ Хлорпентафторэтан |

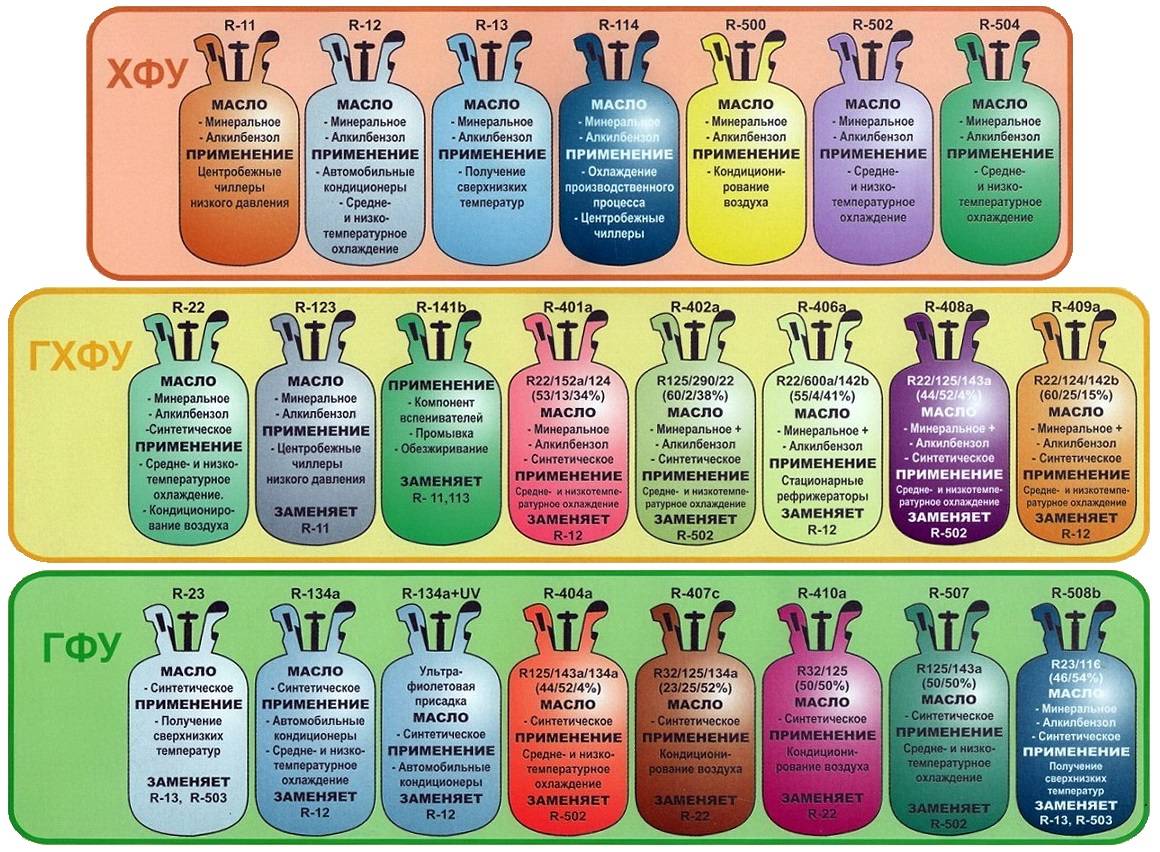

ХФУ, ГХФУ, ГФУ и УВ хладагенты
Хладагенты могут быть классифицированы как хладагенты ХФУ – хлорфторуглероды, хладагенты ГХФУ – гидрохлорфторуглероды, хладагенты ГФУ – гидрофторуглероды и УВ – HydroCar Бон хладагенты.
Хладагенты | ||
CFC ChloroFluoroCarbons | R11 | Tri хлорфторметан |
R12 | Дихлордифторметан | |
R13 | Хлортрифторметан | |
R113 | Трихлортрифторэтан | |
R114 900 68 | 1,2-дихлор-1,1,2,2-тетрафторэтан | |
R500 | Дихлордифторметан/ Дифторэтан | |
R502 | Хлордифторметан/ Хлорпентафторэтан | |
R503 | Хлортрифторметан/ Трифторметан | |
ГХФУ HydroChloroFluorCarbons | R22 | Хлордифторметан |
R123 | Дихлортрифторэтан 9 0068 | |
R124 | Хлортетрафторэтан | |
R401a | R22(53%)/R152a(13%)/R124( 34%) | |
R401b | R22(61%)/R152a(11%)/R124(28%) | |
R402a | R22(38%)/R1 25(60%)/290руб. (2% ) | |
R403b | R22(56%)/R218(39%)/R290(5%) | |
R406a | R22(55%)/R600a(4%)/R142b(41%) 90 068 | |
R408a | R125(7%)/R143a(46%)/R22(47%) | |
R409a | R22(60%)/R124(25%)/R142b(15%) | |
ГФУ HydroFluorCarbons | R23 | Трифторметан |
R134a | Тетрафторэтан | |
R404a | R125(44%)/R143a(52%)/R134a(4%) | |
R407a | R32(20%)/R125(4) 0%)/R134a(40%) | |
R410a | R32(50%)/R125(50%) | |
R416a | R134a(59%)/R124(39,5%)/R600(1,5%) | |
R507 | R125(50 %)/R143a(50%) | |
R508a | R23(39%)/R116(61%) | |
HC Углеводороды | R600 | бутан |
R600a | изобутан |
5.
4 Типы хладагентов – SWEPХолодильник муравьи делятся на группы по химическому составу. После того, как было обнаружено, что некоторые из этих химических соединений могут быть вредными для окружающей среды, их заменили более безопасными для окружающей среды альтернативами (см. Рисунок 5.2 ). Этот процесс непрост, и хотя существуют альтернативы старым хладагентам, новые, как правило, не безупречны.
В следующем разделе обсуждаются различные группы хладагентов, приводятся некоторые примеры и описываются области их применения.
ХФУ = Хлорфторуглероды
Хлорфторуглероды – это хладагенты, содержащие хлор. Они были запрещены с начала 90-х годов из-за их негативного воздействия на окружающую среду. Примерами CFC являются R11, R12 и R115. Конверсия оборудования и систем, использующих ХФУ, еще не завершена. Наоборот, нелегальный рынок хладагентов этого типа процветает во всем мире, и, по оценкам, не более 50% систем CFC во всем мире были модернизированы.
ГХФУ = HydroChloroFluoroCarbons
Медленный поэтапный отказ от CFC показывает, что это дорогостоящий процесс. Однако, что более важно, он также показывает проблемы и нерешительность, связанные с доступностью ГХФУ, которые были официально указаны в качестве временных (до 2030 г.) заменителей ХФУ. Поспешные действия Европейского союза, кульминацией которых стал запрет ГХФУ сразу для холодильного оборудования, а вскоре (не позднее 2004 г.) и для кондиционирования воздуха, нарушили программы и планы отрасли.
ГХФУ содержат меньше хлора, чем ХФУ, что означает более низкий ОРП (см. раздел 5.3). Примеры гидрохлорфторуглеродов включают R22, R123 и R124 (см. Рисунок 5.3 ).
ГФУ = HydroFluoroCarbons
Гидрофторуглероды — это хладагенты, которые не содержат хлора и не вредны для озонового слоя (ODP = 0, см. раздел 5.3). Однако их влияние на глобальное потепление очень велико по сравнению с традиционными хладагентами. Наиболее распространенные хладагенты ГФУ, доступные после запрета на ГХФУ, представлены в Таблице 5.
1 (см. также Рисунок 5.4 ):Таблица 5.1 Наиболее распространенные хладагенты среди галогенированных углеводородов.
Некоторые комментарии к хладагентам, представленным в таблице, приведены ниже:
- R32 и R125 редко используются как отдельные хладагенты, а только в смесях с особенно благоприятными термодинамическими свойствами.
- R245c и R245fa используются почти исключительно в Соединенных Штатах и довольно экспериментально.
- R404A был разработан в качестве альтернативы R502 для холодильников и морозильников.
- R134a был первым ГФУ, с большим успехом внедренным в холодильную технику и кондиционирование воздуха, поскольку он почти не требует изменений в оборудовании, предназначенном для R22. Однако он предлагает очень ограниченную эффективность, примерно на 40% ниже, чем у R22. Следовательно, у производителя есть два варианта: либо согласиться на существенное снижение тепловой мощности данной системы, либо увеличить ее габариты (и стоимость) для достижения той же мощности.
- R407C, как и R134a, термодинамически близок к R22 и работает как хладагент «закапывания». Однако, в отличие от R134a, который представляет собой чистое соединение, R407C имеет коэффициент скольжения 7 К, что делает его практически непригодным для использования в небольшом бытовом (бытовом) оборудовании. Есть две причины, оправдывающие такое ограничение: бытовое оборудование больше, чем другое оборудование, подвержено внезапным случайным потерям, и обычно оно обслуживается на месте. В случае внезапной утечки глиссирование 7К может привести к изменению пропорций смеси, поскольку относительные потери ее наиболее летучих компонентов будут несоразмерно велики. Если используется стандартная заправка, нет гарантии, что новая смесь хладагентов имеет те же пропорции, что и до утечки. Благодаря высокому скольжению этот хладагент используется только в системах средней мощности (50-250 кВт), которые обычно обслуживаются квалифицированным персоналом.
- R410A имеет очень привлекательные термодинамические свойства, более высокую энергоэффективность, чем R22, отсутствие скольжения и, следовательно, отсутствие проблем со смесью, оставшейся после потери заряда и повторной заправки. Однако его рабочее давление почти вдвое больше, чем у R22, и поэтому требуется перепроектирование всей системы с более крупными компрессорами, расширительными клапанами и т. д.
- R507A успешно используется в промышленном и коммерческом охлаждении.
- R508B реже используется в низкотемпературных циклах. R507A и R508B обладают благоприятными термодинамическими свойствами и не вызывают проблем с температурным скольжением, поскольку представляют собой азеотропные смеси.
FC = Фторуглероды
Фторуглероды ( Рисунок 5.5 ) не содержат хлора и не вредны для озонового слоя. Однако они чрезвычайно стабильны и имеют высокий ПГП (см. раздел 5.3). R218 является примером фторуглерода, FC также присутствуют в смесях R403 и R408.
HC = углеводороды
Углеводороды являются очень ограниченным решением экологических проблем, связанных с хладагентами. Они безвредны для озонового слоя (ODP = 0) и почти не имеют прямого парникового эффекта (GWP<5), но легко воспламеняются. Использование углеводородов в качестве хладагентов ограничивается Европой, поскольку многие другие страны запретили использование легковоспламеняющихся газов в присутствии населения. Согласно стандартам ISO 55149и EN 378.2000, это должно применяться и в Европе. Однако стандарт IEC 355.2.20 разрешает использование УВ в бытовых холодильниках с заправкой хладагента до 150 г.
Этот стандарт позволил некоторым европейским производителям холодильников производить бытовые холодильники с легковоспламеняющимся изобутином R600a.
Они были с энтузиазмом восприняты защитниками окружающей среды и добились большого успеха на рынке.
NH
3 = АммиакАммиак, R717, является привлекательной альтернативой хладагенту. Он используется в холодильных системах с 1840 г. и в системах сжатия пара с 1860 г. По своим свойствам его следует считать хладагентом высокого класса. Кроме того, его ОРП и ПГП равны 0. Однако, хотя это газ с самооповещением, т. е. утечки можно легко обнаружить по запаху, аммиак очень опасен даже при низких концентрациях, поскольку запах часто вызывает панику. Это основная причина, по которой аммиак был изъят из приложений для использования неквалифицированными людьми и оставлен только для промышленного применения.
Он также довольно распространен в коммерческом охлаждении, хотя правила техники безопасности требуют, чтобы он использовался во вторичном распределительном контуре. Очевидно, что этот вторичный контур снижает эффективность.
CO
2 = Двуокись углеродаR744, двуокись углерода, имеет несколько привлекательных характеристик: негорючесть, не разрушает озоновый слой, очень низкий индекс токсичности (безопасность A1), доступность в больших количествах и низкая стоимость.
