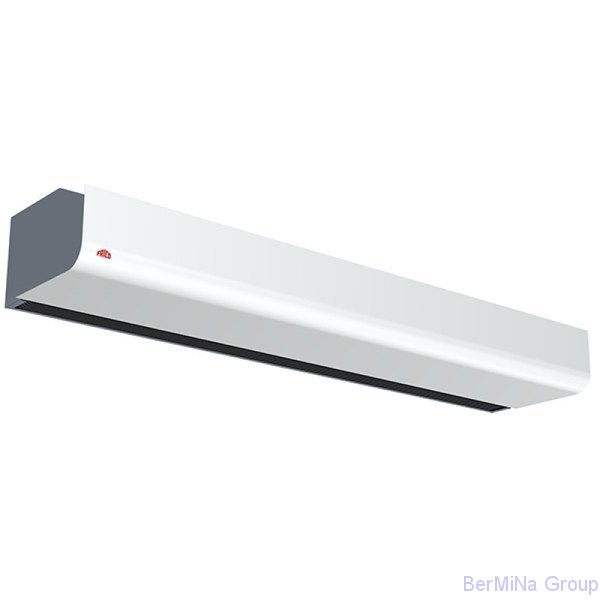

Frico PA2515E08 – тепловая воздушная завеса горизонтального монтажа
Область применения и особенности воздушных завес Frico PA2515E08
Серия воздушных завес Frico PA2500 запущена в производство в 2012 году. В конструкторских решениях воплощен многолетний инженерный опыт компании в области создания климатического оборудования и новейшие разработки в областях электроники, приборостроения и энергосберегающих технологий. Завесы Frico PA2500 создают воздушный барьер, который препятствует попаданию холодного воздуха в помещение, и способствуют формированию собственного температурного режима. Воздушные завесы оптимальны в эксплуатации для офисных, торговых и иных зданий подобного назначения.
Frico PA2515E08 – это воздушная завеса с электрообогревом. Модель Frico PA2515E08 спроектирована для установки в дверные и оконные проемы высотой не более 2,5 м. Модель отличается длиной корпуса (1,5 м) и мощностью (8 кВт).
Значительный набор функций, которыми оснащены Frico PA2515E08, позволяет отстроить индивидуальную модель полностью автоматической работы оборудования с учетом конфигурации помещения, режима его работы и специфики конструкции проема для дверей.
Для достижения требуемого уровня комфорта, в зависимости от температурных условий, в сочетании с оптимальным режимом энергосбережения, используется комбинация режимов работы нагревательного элемента (3 ступени нагрева) и вентилятора (3 режима скорости).
Корпусная часть воздушных завес спроектирована в современном дизайнерском стиле, который отлично совместим с любыми интерьерными решениями, реализованными внутри помещения. Отдельное внимание при проектировании корпуса уделено удобству монтажа: верхняя часть корпуса завесы с электрическим нагревателем имеет специальное углубление для ввода и прокладки кабеля внутри оборудования.
Критерии выбора оборудования серии Frico PA2500
Результат, ожидаемый от применения оборудования, предопределен соответствием характеристик оборудования и параметров здания, в котором запланировано его использование.
Подбирая воздушную завесу, необходимо учитывать различия серии Frico PA2500 по типам:
- наличие электрической системы обогрева,
- наличие системы обогрева с подачей горячей воды.
В каждом типе имеется линейка оборудования, отличающаяся по ряду параметров. При подборе модели следует как можно точнее определить требования, предъявляемые к воздушной завесе, исходя из конкретных условий, в которых она будет эксплуатироваться.
Высота проема дверей (ворот) и, соответственно, высота, на которой будет смонтирована завеса, должны соответствовать параметру, рекомендованному производителем, это необходимо учесть при выборе модели. Также оказывает влияние баланс давления воздуха снаружи и внутри помещения, а также параметры вентиляционной системы.
В случае, если ширина проемов дверей (ворот) превышает рекомендованные производителем параметры, нужно запланировать приобретение соответствующего количества единиц оборудования. При этом, воздушные завесы следует смонтировать вплотную.
Необходимо принимать во внимание то обстоятельство, что воздушные завесы позиционируются, как энергосберегающее оборудование, в связи с чем, параметр тепловой мощности является второстепенным по отношению к параметру расхода воздуха.
Энергосберегающая концепция Thermozone
Основной задачей, которую эффективно решает линейка тепловых завес Frico, является создание воздушного барьера, надежно разделяющего области с разными температурными параметрами – внутри помещения и вне его, препятствующего потерям энергии, затраченной на нагрев/охлаждение воздуха в помещениях. Все типы окон, ворот или дверей являются источником бесполезного расхода энергии – в холодное время года теряется тепло, в тёплое – охлажденный воздух.
Оборудование Frico характерно невысоким собственным энергопотреблением и крайне низким уровнем шума в процессе его эксплуатации.
В основе эффективности данного оборудования лежит энергосберегающая концепция Thermozone.
Преимущества, которые вы получаете вместе с тепловыми завесами Frico PA2515E08:
- надежный барьер, защищающий микроклимат помещения от воздействия воздуха снаружи;
- оптимальное сочетание экономичного потребления электропитания и мощности оборудования;
- отличное сочетание крайне низкого уровня шума, производимого работающим оборудованием и высоких показателей производительности воздушной завесы;
- комфортный температурный режим в защищаемых помещениях, как в зоне работы воздушной завесы, так и во всем его пространстве;
- соответствие оборудования всем критериям качества, предъявляемым к оборудованию данного класса;
- соответствие оборудования отечественным и международным стандартам;
- высокое качество оборудования, подтвержденное трехлетней гарантией производителя.
Класс защиты
У завесы PA2515E08 класс защиты – IP20. Первая цифра “2” означает, что прибор защищен от попадания пальцев и других предметов, чей диаметр превышает 12,5 мм. Вторая цифра “0” означает, что прибор не защищен от попадания капель падающих на него.
Первая цифра указывает на класс защиты корпуса от проникновения людей, предметов, или других объектов внутрь.
| Первая цифра IP-кода | Защита от предметов имеющих диаметр(мм) | Пояснение |
| 0 | Нет защиты | Защита отсутствует |
| 1 | Больше 50 | Защита от больших тел, от сознательного контакта не защищено |
| 2 | Больше 12,5 | Защита от пальцев и других схожих предметов |
| 3 | Больше 2,5 | Защита от кабелей, инструментов, других достаточно крупных объектов |
| 4 | Больше 1 | Защита от болтов, шпилек, тонких объектов, тонких инструментов и проводов |
| 5 | Пылезащищенное | Небольшое количество пыли может проникнуть внутрь, но это не скажется на работе устройства. Полная защита от любых внешних контактов |
| 6 | Пыленепроницаемое | Полностью исключено попадание пыли. Полностью исключен внешний контакт. |
Вторая цифра указывает на класс защиты оборудования от воды, которую обеспечивает оболочка.
| Вторая цифра IP-кода | Защищает от | Пояснение |
| 0 | Нет защиты | Защита отсутствует |
| 1 | Капли падают вертикально | Вода, капающая вертикально не может препятствовать работе устройства |
| 2 | Капли воды падают вертикально под углом 15o | Вода, капающая вертикально не может препятствовать работе устройства, если его наклонить под углом 15o |
| 3 | На устройство падают брызги | Устройство защищено от дождя. Вода может литься вертикально, или под углом до 60o по отношению к вертикали |
| 4 | Защита от брызг | На устройство попадают брызги в любом направлении, это не сказывается на его работоспособности |
| 5 | Защита от водяной струи | На работе устройства не отражается попадание водяных струй, с любого направления |
| 6 | Попадание морской воды | Защита от сильных водяных струй или морской волны. На работе устройства не сказывается попавшая внутрь корпуса вода |
| 7 | Кратковременное погружение на глубину до одного метра | Количество попавшей воды, во время погружения, не сказывается на работе устройства. Непрерывная работа в погруженном состоянии невозможна |
| 8 | Продолжительное погружение на глубину более одного метра | Устройство работает в погруженном режиме. Абсолютная водонепроницаемость |
Frico PA2515E08 Воздушная завеса с электрообогревом для дверных проемов (8666) – цена, описание, отзывы
Frico PA2515E08 – это воздушная завеса с электрообогревом предназначена для установки в дверные и оконные проемы высотой не более 2,5 м.
Завеса Frico PA2515E08 создают воздушный барьер, который препятствует попаданию холодного воздуха в помещение, и способствует формированию собственного температурного режима. Frico PA2515E08 оптимальна в эксплуатации для офисных, торговых и иных зданий подобного назначения.
Набор функций, которыми оснащена Frico PA2515E08, позволяет отстроить индивидуальную модель полностью автоматической работы оборудования с учетом конфигурации помещения, режима его работы и специфики конструкции дверного проема.
Управление
Оборудование серии Frico PA2515E08 укомплектовано базовой платой управления и датчиком температуры, являющимися компонентами встроенной системы управления SIRe.
Задачей системы управления SIRe является автоматизация работы воздушных завес в условиях отдельно взятого помещения с учетом разницы внутренних и внешних температур, размеров дверных проемов, регулярности закрывания-открывания и т.д. Целью работы SIRe является автоматическое поддержание заданного климата в помещениях.
Система управления SIRe снабжена механизмом автоматического регулирования температуры, работы вентиляторов, уровня шума и т.д. В случае, когда под управлением SIRe находятся несколько завес, программируется раздельное их включение и рабочие параметры для каждой из них по ряду условий.
В состав комплекта SIRe входят управляющие платы, датчики, сенсоры, кабели, управляющие блоки, опциональное оборудование. Система изначально настроена производителем.
Завесы Frico PA2515E08 оборудованы датчиком температуры и платой SIRe в версии «Базовая». Функциональность SIReB (базовая) предусматривает ручную регулировку мощности и скорости или же с помощью термостата.
Монтаж
Оборудование Frico PA2515E08 предназначено для горизонтального способа установки.
Комплект поставки Frico PA2515E08 включает в себя скобы для монтажа оборудования на потолке, резьбовые стержни и профили для крепления этих скоб. Та или иная модификация крепежных элементов выбирается в зависимости от длины завесы.
При монтаже воздушных завес Frico PA2515E08 необходимо произвести установку оборудования так, чтобы воздушная струя была направлена наружу (угол от 10 до 15 градусов). В результате, основной поток вернется в помещение, пресекая нагнетание воздуха с «уличной» стороны.
Технические характеристики:
Модель – PA2515E08
Артикул (код) – 8666
Тип монтажа – Горизонтальный
тип – электрическая
Обогрев – с обогревом
Мощность – 8кВт
Ширина – 1560 мм
Режимы мощности – 2,7/5,4/8кВт
Расход воздуха при min скорости – 1400м3/ч
Расход воздуха при max скорости – 2200 м3/ч
Количество ступеней скоростей – 3
Уровень шума – 40/52дБ
Мощность двигателя – 310Вт
Сила тока (нагревающие элементы) – 11,5/4,3А
Максимальная частота вращения вентилятора – 1180 об/мин
Напряжение (двигатель)- 220В
Сила тока (двигатель) – 0,7А
Напряждение (нагрев. элементы) – 380В
Повышение темп. при max мощности, max/min расход – 11/17,5С
Высота монтажа – до 2,5 м
Длина/Высота/Глубина – 1560x210x345
Вес – 30 кг
Класс защиты IP – IP20
Сертификация – ГОСТ
Стандарт – CE
Производитель – Швеция, Frico
Гарантия – 3 года
PAF2515E08 Воздушная завеса Памир – Подъезды
Товары из этой серии
Выбрать ту же сериюPAF2510A Воздушная завеса PamirPAF2510E05 Воздушная завеса PamirPAF2510E05YD Воздушная завеса PamirPAF2510E08 Воздушная завеса PamirPAF2510W Воздушная завеса PamirPAF2515A Воздушная завеса PamirPAF2515E08YD Воздушная завеса PamirPAF2515E 12 Воздушная завеса PamirPAF2515W Воздушная завеса PamirPAF2520A Воздушная завеса PamirPAF2520E10 Воздушная завеса PamirPAF2520E10YD Воздушная завеса PamirPAF2520E16 Воздушная завеса PamirPAF2520W Воздушная завеса Памир
- Технический параметр
- Производительность
- Аксессуары
- Документы
Технические параметры
| Установка | ||
|---|---|---|
| Тип установки | Горизонтальный | |
| Максимальная высота установки | 2 500 | мм |
| Номинальные данные | ||
|---|---|---|
| Цвет корпуса | Транспортно-белый | |
| Цвет корпуса, RAL | RAL 9016 | |
| Цвет, выпускные решетки | Телегрей 2 | |
| Цвет выпускных решеток, RAL | RAL 7046 | |
| Класс защиты | IP20 | |
| Рабочая температура окружающей среды (в сухих условиях) | от -20 до 30 | °С |
| Размеры и вес | ||
|---|---|---|
| Длина | 1 560 | мм |
| Высота | 210 | мм |
| Глубина | 345 | мм |
| Вес | 26 | кг |
| Расход воздуха [м³/ч] | ||
|---|---|---|
| Расход воздуха [м³/ч] | 2200; 1700; 1400 | м³/ч |
| Звуковые данные | ||
|---|---|---|
| Звуковое давление (LpA) | 52; 48; 40 | дБ(А) |
| Звуковое давление (LpA) | Условия: Расстояние до блока 5 метров. Коэффициент направленности: 2. Эквивалентная площадь поглощения: 200 м². |
|
| Звуковая мощность (LWA) | 69 | дБ(А) |
| Звуковая мощность (LWA) | Измерения согласно ISO 27327-2: 2014, тип установки E. |
| Питание двигателя/системы управления | ||
|---|---|---|
| Блок управления/питание двигателя | 230 | В |
| Ток управления/двигателя | 0,7 | А |
| Частота | 50; 60 | Гц |
| Входная мощность (P1), двигатель | 115 | Вт |
| Электронагрев | ||
|---|---|---|
| Тепловая мощность | 8; 5,3; 2,7 | кВт |
| Тепловая сила тока | 11,5; 7,8; 3,9 | А |
| Тепловое напряжение | 400 | В |
| Фазы | 3Н~ | |
| Повышение температуры, максимальная тепловая мощность, максимальный воздушный поток | 11 | °С |
| Повышение температуры, максимальная тепловая мощность, средний поток воздуха | 14 | °С |
| Повышение температуры, максимальная тепловая мощность, минимальный расход воздуха | 18 | °С |
| Прочие | ||
|---|---|---|
| Отопление | Электрообогрев | |
| Тепловая мощность | 8 | кВт |
* Условия см.
РФА Выберите загрузку RFA
DXF
Элементы управления
Механические принадлежности
PRAC
Артикул: 74687
FCBA Управление воздушной завесой
Система управления FC Building, для BMS
Старая цена (Валовая стоимость)
PRAC
Артикул: 74684
FCDA Управление воздушной завесой
Система управления FC Direct
Старая цена (Валовая стоимость)
PRAC
Артикул: 74686
FCPA Управление воздушной завесой
Система управления FC Pro, приложение, радиочастотный датчик
Старая цена (Валовая стоимость)
PRAC
Артикул: 74685
FCSA Управление воздушной завесой
Система управления FC Smart, с приложением
Старая цена (Валовая стоимость)
КОЛЯСКА
Артикул: 19568
ПА2П15 Маятниковая штанга
2 шт.
Цена по прейскуранту (Валовая стоимость)
КОЛЯСКА
Артикул: 19415
PA2PF15 Маятниковые кронштейны
4 шт., для PA2210C/2215C, PA251025/15
Цена по прейскуранту (Валовая стоимость)
КОЛЯСКА
Артикул: 18056
PA34TR15 Резьбовые стержни
4 шт.
, L=1 м, для блока 1-1,5 м
Прайс-лист (Валовая стоимость)
Технический паспорт с общим содержанием
Спецификация с настраиваемым содержимым
Выберите содержимое для PDF:
X-PA2515E08 Воздушная завеса — входы
Продукты из этой серии
Выбрать ту же сериюPA2510A Воздушная завесаPA2510E05YD Воздушная завесаPA2510E08 Воздушная завесаPA2510W Воздушная завесаPA2515A Воздушная завесаPA2515W Воздушная завесаPA2520A Воздушная завесаPA2520E16 Воздушная завеса
- Технический параметр
- Производительность
- БИМ
- Аксессуары
- Спецификация
Отсутствует DictionaryId: метка класса энергопотребления
| Отсутствует DictionaryId: класс энергопотребления, местный спрос | ||
|---|---|---|
| Отопление | Электрический | |
| Тепловая мощность | 8 | кВт |
Технические параметры
| Установка | ||
|---|---|---|
| Максимальная высота установки | 2 500 | мм |
| Номинальные данные | ||
|---|---|---|
| Цвет корпуса | Транспортно-белый | |
| Цвет корпуса, RAL | RAL 9016 | |
| Цвет, выпускные решетки | Телегрей 2 | |
| Цвет выпускных решеток, RAL | RAL 7046 | |
| Класс защиты | IP20 | |
| Рабочая температура окружающей среды (в сухих условиях) | от -20 до 30 | °С |
| Размеры и вес | ||
|---|---|---|
| Длина | 1 560 | мм |
| Высота | 209 | мм |
| Глубина | 345 | мм |
| Вес | 30 | кг |
| Расход воздуха [м³/ч] | ||
|---|---|---|
| Расход воздуха [м³/ч] | 2200; 1700; 1400 | м³/ч |
| Звуковые данные | ||
|---|---|---|
| Уровень шума | 52; 48; 40 | дБ(А) |
| Звуковая мощность (LWA) | 69 | дБ(А) |
| Питание двигателя/системы управления | ||
|---|---|---|
| Блок управления/питание двигателя | 230 | В |
| Ток управления/двигателя | 0,7 | А |
| Входная мощность (P1), двигатель | 310 | Вт |
| Максимальная скорость вращения крыльчатки вентилятора | 1 180 | об/мин |
| Электронагрев | ||
|---|---|---|
| Текущий нагрев | 11,5; 7,8 | А |
| Нагрев под напряжением | 400 | В |
| Входная мощность, нагреватель | 8; 5. 4 |
кВт |
| Фазы | 3~ | |
| Повышение температуры, максимальная тепловая мощность, максимальный воздушный поток | 11 | °С |
| Повышение температуры, максимальная тепловая мощность, минимальный расход воздуха | 18 | °С |
РФА Выберите загрузку RFA
DXF
X-PA2515E08 Воздушная завеса, электрообогрев 8кВт, L=1,5м
Стильная воздушная завеса для входов с интеллектуальным управлением
• Рекомендуемая высота установки 2,5 м*
• Горизонтальный монтаж
Приложение
PA2500 создает воздушный барьер, разделяющий температуру, который эффективно предотвращает холодные сквозняки и обеспечивает превосходный комфорт обогрева в дверных проемах, таких как магазины, офисы и общественные учреждения.
Воздушная завеса имеет множество интеллектуальных и энергосберегающих функций, которые обеспечивают полностью автоматическую защиту входа, адаптируясь к каждой области использования.
Дизайн
PA2500 имеет современный и стильный дизайн, разработанный для всех входов. Углубление в верхней части агрегата с электрообогревом упрощает монтаж и делает его более привлекательным. Углубление в верхней части устройства с электрообогревом упрощает установку и делает его более привлекательным. Фасад может быть окрашен в любой цвет для идеального сочетания с окружающей средой.
Технические параметры:
Монтаж
Максимальная высота установки: 2500 мм
Номинальные данные
Цвет корпуса: белый
Цвет корпуса, RAL: RAL 9016
Цвет выпускных решеток: Телегрей 2
Цвет выпускных решеток, RAL: RAL 7046
Класс защиты: IP20
Рабочая температура окружающей среды (в сухих условиях): от -20 до 30°C
Размеры и вес
Длина: 1560 мм
Высота: 209 мм
Глубина: 345 мм
Вес: 30 кг
Расход воздуха [м³/ч]
Расход воздуха [м³/ч]: 2200; 1700; 1400 м³/ч
Звуковые данные
Уровень звука: 52; 48; 40 дБ (А)
Звуковая мощность (LWA): 69 дБ(А)
Питание двигателя/управления
Питание управления/двигателя: 230 В
Ток управления/двигателя: 0,7 А
Входная мощность (P1), двигатель: 310 Вт
Максимальная скорость вращения крыльчатки вентилятора: 1180 об/мин.
Электрическое тепло
Текущий нагрев: 11,5; 7,8 А
Напряжение нагрева: 400 В
Потребляемая мощность, нагреватель: 8; 5,4 кВт
Фазы: 3~
Повышение температуры, максимальная тепловая мощность, максимальный воздушный поток: 11°C
Повышение температуры, максимальная тепловая мощность, минимальный воздушный поток: 18°C
Поставщик Systemair
Тип изделия X-PA2515E08 Воздушная завеса
Номер товара 8666
Стильная воздушная завеса для входов, с интеллектуальным управлением
• Рекомендуемая высота установки 2,5 м*
• Горизонтальный монтаж
Применение
PA2500 создает температурно-разделительный воздушный барьер, эффективно предотвращающий холодные сквозняки и обеспечивающий превосходный тепловой комфорт в дверных проемах, таких как магазины, офисы и общественные учреждения.
Воздушная завеса имеет множество интеллектуальных и энергосберегающих функций, которые обеспечивают полностью автоматическую защиту входа, адаптируясь к каждой области использования.
