Тепловые завесы Frico AC 200/WAC 200

  • О нас
  • Монтаж
  • Оптовикам
  • Проектирование
  • Сервис
  • Сертификаты
  • Контакты



  • Длина: 1, 1,5 и 2 метра
  • Коррозионно-стойкий корпус из гальванизированной и покрашенной белой эмалью листовой стали.
  • Цветовой код: RAL 9016.
  • Компактны и просты в установке.
  • Панель управления монтируется в корпус завесы или устанавливется в любом месте на стене.
  • Модель AC203C имеет шнур с вилкой, встроенную панель управления и термостат.
  • Устанавливаются горизонтально.

Предназначены для стационарной установки над входными дверями высотой до 2.5 метров. Завесы Frico AC 200 с блоками обогрева как правило используются как для защиты дверного прооема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Может устанавливаться в подвесной потолок.



Thermozone AC 200 без обогрева

Модель Расход воздуха (м3/час) Длина (мм) Вес (кг)
AC201 900/1200 985 13.4
AC202 1400/1900 1500 18
AC202XL 1800/2400 1945 28



Thermozone AC 200 с электрообогревом

Модель Расход воздуха (м3/час) Длина (мм) Вес (кг)
AC203 900/1200 985 15. 5
AC203C 900/1200 985 15.5
AC206 900/1200 985 15.5
AC209 900/1200 985 17.4
AC205 1400/1900 1500 21
AC210 1400/1900 1500 27
AC212 1400/1900 1500
27
AC209XL 1800/2400 1945 31
AC215XL 1800/2400 1945 35



Thermozone WAC200 с подводом горячей воды

Модель Расход воздуха (м3/час) Длина (мм) Вес (кг)
WAC201 600/900 985 18
WAC202 1000/1400 1500 25
WAC202XL 1200/1800 1945 28

Тепловые завесы Frico AD 200 A/C/E/W

  • О нас
  • Монтаж
  • Оптовикам
  • Проектирование
  • Сервис
  • Сертификаты
  • Контакты



  • Длина: 1, 1,5 и 2 метра
  • Низкий уровень шума.
  • Коррозионно-стойкий корпус из гальванизированной и покрашенной белой эмалью листовой стали.
  • Цветовой код: RAL 9016, NCS 0500.
  • Компактны и просты в установке.
  • Скобы подвески имеют изменяемое межосевое расстояние.
  • Кнопка взведения защиты от перегрева легко доступна через вронтальную решетку.

AD 200 A/E/W – воздушные завесы в современном дизайне, предназначенные для установки над входными дверными проемами высотой до 2.5 метров. Завесы AD 200 с блоками обогрева как правило используются как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Завесы AD 200 А без блоков нагрева применяются для разделения зон с разной температурой при сохранении охлажденного или кондиционированного воздуха.



 Thermozone AD 200A без обогрева

Модель Расход воздуха (м3/час) Длина (мм) Вес (кг)
AD210А 900/1400 1020 12
AD215А 1300/2100 1530 16
AD220А 1800/2800 1960 28



Thermozone AD 200 с электрообогревом

Модель Расход воздуха (м3/час) Длина (мм) Вес (кг)
AD210С03 900/1400 1020 13
AD210С05 900/1400 1020 13
AD210Е03 900/1400 1020 13
AD210Е06 900/1400 1020 14
AD210Е09 900/1400 1020 16
AD215E05 900/1400 1530 19
AD215E09 1300/2100 1530 23
AD215E14 1300/2100 1530  23
AD220E12 1800/2800 2000  32
AD220E18 1800/2800 2000  32



Thermozone AD 200W с подводом горячей воды

Модель Расход воздуха (м3/час) Длина (мм) Вес (кг)
AD210W 750/1200 1020 15
AD215W 1100/1800
1530
21
AD220W 1500/2400 1960 31

AR200 A/E/W – FRICO – Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

AR200 Встраиваемая воздушная завеса для небольших входов Рекомендуемая высота установки 2,5 м • Только одна модель на длину, но электрические блоки можно преобразовать между несколькими выходами и 230В~/400В3N~, что упрощает задачу и гибкий, чтобы адаптировать выход к текущим потребностям. • Низкая высота агрегата (200 мм). • Нижняя панель из алюминия, покрытого лаком белого цвета. Цвет: РАЛ 9016, НКС С 0500-Н. Нижняя пластина легко снимается и окрашивается в любой цвет. Невидимые части изготовлены из горячеоцинкованных стальных панелей. AR200 — это компактная воздушная завеса, подходящая для большинства небольших входов. Небольшая высота позволяет устанавливать AR200 в местах с ограниченным пространством на потолке. Утопленная установка и низкий уровень шума делают AR200 очень незаметным. 1 Окружающая среда, без нагрева – Тип AR200 A Уровень шума* 2 Нагрев воды – Тип AR200 Вт Уровень звука* *1) Самый низкий/самый высокий воздушный поток из всех 3 ступеней вентилятора. *2) Условия: Расстояние до блока 5 метров. Коэффициент направленности: 2. Эквивалентная площадь поглощения: 200 м². При минимальном/максимальном расходе воздуха. *3) ∆t = повышение температуры проходящего воздуха при максимальной тепловой мощности и наименьшем/наибольшем расходе воздуха. *4) Применимо при температуре воды 80/60 °C, температуре воздуха +18 °C.

Одобрено для 220 В/1 фаза/60 Гц и 380 В/3 фазы/60 Гц. Характеристики продукта для 220 В/1 фаза/60 Гц и 380 В/3 фазы/60 Гц будут отличаться f

Подъезды Управление 3 Блок с электроподогревом 1 Блок без обогрева Уровень 1 – CB30N, блок управления, 3 ступени вентилятора. 2 Агрегат с водяным нагревом Уровень 1 – CB32N, блок управления, 3 ступени вентилятора и 2 ступени нагрева. – RTI2, электронный двухступенчатый термостат. Уровень 2 – CB32N, блок управления, 3 ступени вентилятора и 2 ступени нагрева. – RTI2, электронный двухступенчатый термостат. – MDC, магнитный дверной контакт с реле времени. Уровень 1 – CB30N, блок управления, 3 ступени вентилятора. – T10S, комнатный термостат IP30. Уровень 2 – CB30N, блок управления, 3 ступени вентилятора. – RTI2, электронный двухступенчатый термостат. – MDC, магнитный дверной контакт с реле времени….

Все каталоги и технические брошюры FRICO

  1. PAEC 2500

    5 страниц

  2. PAECS

    4 страницы

  3. AGI6000

    7 страниц

  4. Памир 5000

    10 страниц

  5. PA2200C

    6 страниц

  6. Рувен

    7 страниц

  7. Скан

    6 страниц

  8. Sierra

    10 страниц

  9. Арден 4200

    8 страниц

  10. Арден 3500

    8 страниц

  11. Памир 3500

    10 страниц

  12. Памир 2500

    8 страниц

  13. Infralu

    3 страницы

  14. PAEC2500/3200

    4 страницы

  15. AR3500/4200

    5 страниц

  16. AGS5500/AGR5500

    4 страницы

  17. UF600

    4 страницы

  18. PA2500 A/E/W

    3 страницы

  19. Fläktkonvektor PF

    2 страницы

  20. Мини-радиатор FML

    2 страницы

  21. Thermowarm TWT

    2 страницы

  22. Настольный обогреватель SH

    1 стр.

  23. Радиатор с ребристой трубой

    2 страницы

  24. Осушитель LAF10

    4 страницы

  25. Термостаты

    4 страницы

  26. PF

    2 страницы

  27. K21

    2 страницы

  28. Elztrip EZF42

    2 страницы

  29. AC500

    2 страницы

  30. PA2200C A/E/W

    10 страниц

  31. Portier E/A

    8 страниц

  32. AD200 A/E

    14 страниц

  33. ADA

    2 страницы

  34. AD100 E

    4 страницы

Архивные каталоги

  1. Тепловентиляторы

    8 страниц

  2. Излучающие обогреватели

    8 страниц

  3. Воздушные завесы

    8 страниц

Сравнить

Remove all

Сравнить 10 продуктов

(PDF) Воздушные завесы Frico Thermozone Модели AC200 · AC202 1500 AC203 985 AC205 1500 AC206 985 AC209 985 AC210 1500 Все модели XL 1945 Модель L X AC203, AC205, AC206: X = минимум 50 мм AC209,

Воздушные завесы Thermozone AC200 предназначены для установки над входными дверями на высоте до 2,5 метров для контроля холодных сквозняков и потерь энергии через дверь, обеспечения хорошего теплового комфорта и позволяют полностью использовать поверхность пола внутри входа. Также доступны модели без обогрева. Компактная воздушная завеса (концевой профиль 250 мм x 240 мм)

с передним воздухозаборником. AC200 можно монтировать в местах с ограниченным пространством между потолком и верхним краем дверного проема. Он также может быть установлен в подвесных потолках, но рекомендуется использовать дополнительные меры безопасности.

AC 200 устанавливаются встык, чтобы закрыть широкие проемы.

Термозона AC 200 может быть установлена ​​на стене или подвешена к потолку. AC 200 разрешается устанавливать только горизонтально с направленным вниз потоком воздуха. Для достижения наилучших результатов воздушные завесы должны покрывать всю ширину двери и располагаться как можно ближе к проему. Входные клеммные соединения предназначены для кабелей с максимальным сечением 16 мм2, а клеммы дистанционного управления 230 В предназначены для кабелей с максимальным сечением 6 мм2.

Воздушные завесы Thermozone не поставляются с фильтром воздуха или главным изолятором. Поставляются простые крепления, другие монтажные кронштейны доступны в качестве дополнительной опции (примеры см. на следующих страницах)

Эти данные сокращены как предварительная информация для получения более подробной информации. .nz www.frico.se

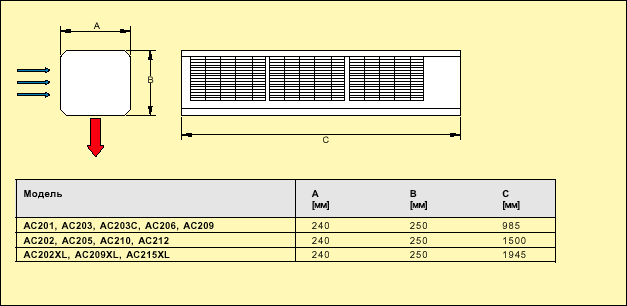

Размеры

L250

240

A B C

A 90ммB 75ммC 75мм

AC201 985AC202 1500AC203 985AC205 1500AC206 985AC209 985AC210 1500

Все модели XL 1945

Модель L

X 9 0004

AC203, AC205, AC206:X = минимум 50 мм

AC209, AC210:X = минимум 100 мм

Передний воздухозаборник

«Выбивные отверстия» для дополнительной установки элементов управления

Здесь показаны «встроенные» элементы управления

Ручной сброс перегрева

Корпус из цинковой стали с порошковым покрытием, соответствующим Dulux IPT 9022

)

Компактность и простота установки

Page 1

Воздушные завесы Frico Thermozone модели AC200Воздушные завесы для входных дверей 3 – 15 кВт

Ref: Pdf Files\AC200Brochure. pdf

Основные крепления в комплекте by Frico

Все воздушные завесы Frico модифицированы компанией Avon для включения дополнительных термостатов защиты от перегрева с «отказоустойчивой» сильфонной конструкцией, которые прерывают подачу тока на каждый отдельный элемент.

При сравнении цен сравните функции безопасности, подробно описанные на электрической схеме А фон, и примите во внимание долгосрочную ответственность в соответствии с требованиями NZBC в отношении «Долговечности».

Новые модели и модели водяных змеевиков Frico предлагает полный ассортимент воздушных завес с электрическим и водяным обогревом.

В старом каталоге Frico (стр. 41 и 42) модель AC210 (модель 10 кВт @ 1500 мм) указана как самая длинная модель, а с момента выпуска этого каталога Frico добавила модели XL (сверхдлинные) AC209XL (9 кВт) и AC215XL (15 кВт). ), среди прочего, к их ассортименту воздушных завес.

Подробная информация о модели XL есть в новом (тонком) каталоге (от марта 2000 г. ) и в специальных многостраничных брошюрах.

Доступны новые элитные модели — AD200, AD300, AD400 и Corinte. Эти стильные новые шкафы можно посмотреть в разделе воздушных завес на веб-сайте Frico – www.frico.se

. Если воздушные завесы Frico не подходят или не обладают достаточной производительностью, Avon продолжает производить воздушные завесы Avon любой спецификации, формы и мощности. , уровень шума, объем воздуха, скорость или сложность управления. Также предлагаем полный ассортимент (280 моделей) дверей Mars Air Doors из США

Avon также предлагает дополнительный двухступенчатый термостат, это НЕ тот тип, который показан в данных Frico.

Термостат Avon устанавливается на воздушной завесе с ручкой управления со стороны двигателя шкафа (см. выше).

При необходимости доступны более сложные элементы управления, позвоните для обсуждения.

Основные правила успешной установки воздушной завесы Воздушные завесы должны закрывать весь проем двери и устанавливаться как можно ближе к верхней части двери. здание.

Входящие холодные (или летние теплые) сквозняки контролируются самой высокой скоростью воздуха. Чем дальше (выше) воздушная завеса от фактического проема двери, тем менее эффективным будет результат регулирования сквозняка.

Если что-либо из вышеперечисленного сложно выполнить, позвоните по номеру 0800-379-247 для получения консультации — у нас есть много других решений.

Стр. 2

Дополнительный 2-ступенчатый термостат, поставляемый и устанавливаемый компанией Avon

«Выбивные заглушки» для «бортовых» переключателей управления

Существует два основных варианта управления: «Дистанционное» и «Встроенное».

Avon может поставить панель управления с гравировкой (слева) для удаленной установки.

В качестве альтернативы элементы управления могут быть установлены на самой воздушной завесе, для этой цели предусмотрены «заглушки» (см. ниже), «бортовые» элементы управления состоят из двух кулисных переключателей – Скорость вентилятора

(Низкая/Выкл. /Высокая) и Нагрев (Низкий/Выкл./Высокий)

Варианты монтажа

Воздушные завесы Frico не поставляются с установленным сетевым разъединителем, это положение и положение ввода кабеля необходимо учитывать при установке (для моделей XL требуется 2 ввода кабеля)

Монтажные кронштейны могут быть сконструированы таким образом, чтобы в них вставлялся главный изолятор и скрывались кабельные вводы. Avon предлагает дополнительные услуги по проектированию и сборке монтажных кронштейнов.

Рисунки на странице 3 иллюстрируют некоторые монтажные кронштейны, которые мы изготовили для клиентов. Это только примеры, мы изготовим кронштейны по индивидуальному заказу в соответствии с требованиями клиента.

Опции управления

Резьбовая муфта (M6)

Отверстие с прорезями

Защитный кронштейн с винтом M6

Отверстия с прорезями на задней панели устройства предназначены для подвешивания устройства на винты или крючки, выступающие из стены.

Основные крепежные скобы (буквально металлическая пластина 70 мм x 20 мм с двумя отверстиями с зазором 6 мм) крепятся к задней части устройства (винтами M6) и крепятся к стене. Они предназначены для предотвращения сбивания устройства с опорных винтов/крюков.

Дополнительные резьбовые муфты M6 предусмотрены на верхней и задней сторонах для альтернативного монтажа

Пример монтажных кронштейнов (дополнительно)

Крышка силового кабеля

Простая подвесная скоба со скрытым кабелем

Кронштейн кабельного лотка, подвесной под фальшпотолком

Настенный монтажный кронштейн для освобождения ламбрекена автоматической раздвижной двери

Дополнительный разъединитель и кабели (все предварительно смонтированы)

Кронштейн кабельного лотка для модели XL

Кабели скрыты за крышками 0004

Кронштейн типа кабельного лотка для подвеса под потолком с облицовкой

Примечание. Для моделей XL и 1500 мм требуется два кабельных ввода. Это может привести к беспорядку при установке. Монтажные кронштейны типа кабельного лотка предназначены для упрощения аккуратной установки.

Кабельные лотки, потолочные кронштейны, настенные кронштейны, расположение кабельных вводов и изоляторов могут быть изменены в соответствии с индивидуальными требованиями

Резьбовая шпилька для крепления к стальным/деревянным конструкциям

Пластины 100 x 100 мм, скрывающие отверстия в потолке

Подвесы для крепления к существующей стальной конструкции над потолком 900 04

Кабельный лоток тип кронштейна с простым настенным креплением

1 2

3

4

5

6

Страница 3

Модель AC-202 AC-205 AC-210 AC-212Тепловая мощность кВт Без обогрева 5,1 10,1 12,1Напряжение подключения В 230В ~ 230 В 3~/ 230 В 3~/ 230 В 3~/

400 В 3N~ 400 В 3N~ 400 В 3N~ Сила тока для 230 В~ A 0,6 – – – Сила тока для 230 В 3~ A – 13,2 25,7 30,5 Сила тока для 400 В 3N~ A – 7,8 14,6 17,7 Выходное каскадирование кВт 0/только вентилятор 0/только вентилятор 0 /только вентилятор 0/только вентилятор

/2,5/5 /5/10 /6/12Темп. подъем проходящего воздуха °C Без подогрева 10/7 21/15 26/19Расход воздуха м3/ч 1400/1900 1400/1900 1400/1900 1400/1900Уровень звука дБ(А) 43/52 43/52 43/52 43/52Вес кг 18 21 27 27Класс защиты (IP 44) (IP 21) (IP 21) (IP 21)

Модель AC-201 AC-203 AC-203 C AC-206 AC-209Тепловая мощность кВт Без обогрева 3,1 3,1 5,6 9,1 Напряжение подключения В 230 В~ 230 В~/ 230 В~ 400 В3 N~ 400 В3 N~

400 В 3N~Ток при 230 В~ A 0,4 13,4 13,4 – – Ток при 230 В~ A – 7,9 – 14,2 23,0Ток @400V3N~ A – 4,7 – 8,3 13,4 Ступенчатая мощность кВт 0/только вентилятор 0/только вентилятор 0/только вентилятор 0/только вентилятор 0/только вентилятор

/1,5/ 3 /2/ 3 /2,8/5,5 /4,5/9Temp . подъем проходящего воздуха °C Без обогрева 10/8 10/8 19/14 30/23Расход воздуха м3/ч 900/1200 900/1200 900/1200 900/1200 900/1200Уровень звука дБ(А) 42/51 42/51 42 /51 42/51 42/51Масса кг 13,4 15,5 15 15,5 17,4Класс защиты (IP 44) (IP 21) (IP 21) (IP 21) (IP 21)

Модель AC-202XL AC-209XL AC-215XLТепловая мощность кВт Без обогрева 9,1 15,2Напряжение подключения В 230 В~ 230 В 3~/ 230 В 3~/

400 В 3N~ 400 В 3N~ Сила тока для 230 В~ A 0,8 – – Сила тока для 230В3~ A – 23 38Ток для 400V3N~ A – 13,4 22Ступенчатая мощность кВт 0/только вентилятор 0/только вентилятор 0/только вентилятор

/4,5/9 /9/15Темп.
