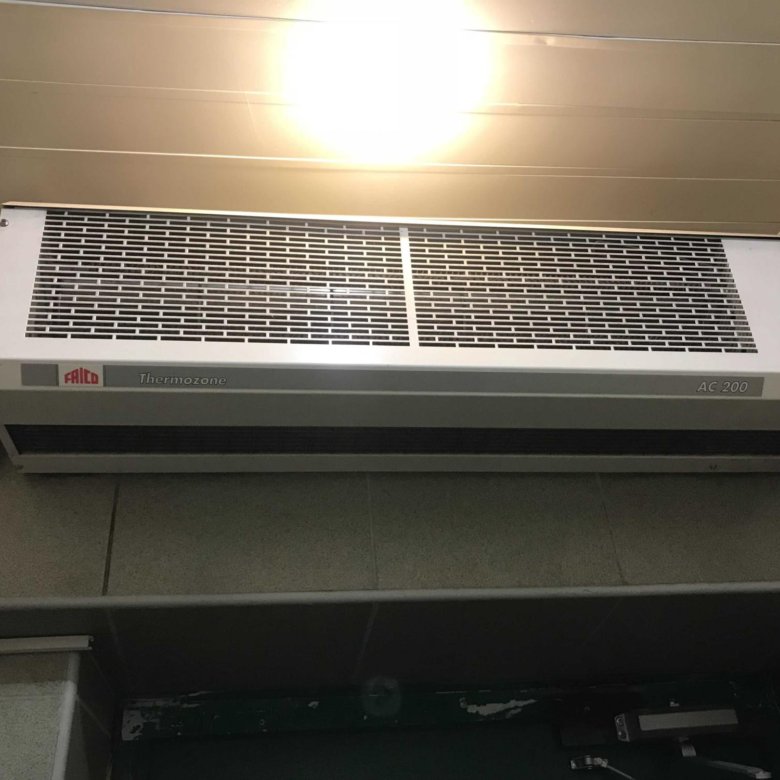

Тепловые завесы Frico AC 200/WAC 200

Warning: count(): Parameter must be an array or an object that implements Countable in /home/nivey/nivey.ru/docs/main.php on line 265

Warning: count(): Parameter must be an array or an object that implements Countable in /home/nivey/nivey.ru/docs/main.php on line 265



• Длина: 1, 1,5 и 2 метра
• Коррозионно-стойкий корпус из гальванизированной и покрашенной белой эмалью листовой стали.
• Цветовой код: RAL 9016.
• Компактны и просты в установке.

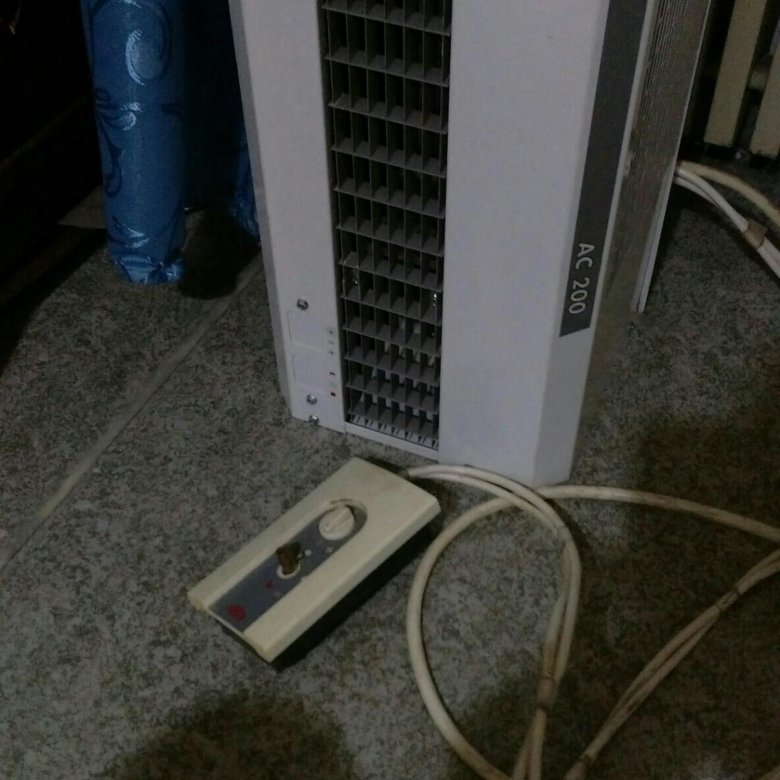

• Панель управления монтируется в корпус завесы или устанавливется в любом месте на стене.
• Модель AC203C имеет шнур с вилкой, встроенную панель управления и термостат.
• Устанавливаются горизонтально.

Предназначены для стационарной установки над входными дверями высотой до 2.

5 метров. Завесы Frico AC 200 с блоками обогрева как правило используются как для защиты дверного прооема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Может устанавливаться в подвесной потолок.



Thermozone AC 200 без обогрева

Модель	Расход воздуха (м3/час)	Длина (мм)	Вес (кг)
AC201	900/1200	985	13.4
AC202	1400/1900	1500	18
AC202XL	1800/2400	1945	28



Thermozone AC 200 с электрообогревом

Модель	Расход воздуха (м3/час)	Длина (мм)	Вес (кг)
AC203	900/1200	985	15. 5
AC203C	900/1200	985	15.5
AC206	900/1200	985	15.5
AC209	900/1200	985	17.4
AC205	1400/1900	1500	21
AC210	1400/1900	1500	27
AC212	1400/1900	1500	27
AC209XL	1800/2400	1945	31
AC215XL	1800/2400	1945	35



Thermozone WAC200 с подводом горячей воды

Модель	Расход воздуха (м3/час)	Длина (мм)	Вес (кг)
WAC201	600/900	985	18
WAC202	1000/1400	1500	25
WAC202XL	1200/1800	1945	28

Тепловые завесы Frico – ООО ВентТехника г.

Екатеринбург



Компания Frico предлагает широкий модельный ряд энергосберегающего оборудования, позволяющего с наибольшей экономией решать проблему создания комфорта в помещении. Существует 3 типа воздушных завес FRICO: с подводом горячей воды, с электрообогревом и без обогрева.
Для подбора наиболее эффективного варианта защиты проема предлагаются различные модификации моделей: для вертикальной или горизонтальной установки, для монтажа в подвесной потолок или канапе вращающихся дверей.

     Тепловые завесы серии АС зарекомендовала себя как надежная и энергосберегающая продукция для открытых проемов высотой от 2 до 8 м. Завесы АС 600 – единственные во всей линейке с нижним выдувом воздушного потока, однако ее монтаж требует устройства канала в полу, что не всегда возможно.

     Тепловые завесы серии АD – это завесы с современным дизайном и улучшенными характеристиками по расходу воздуха и уровню шума. Для достижения наилучшего отсечного эффекта решетка выдува имеет возможность поворота. Свободное расположение монтажных скоб позволяет устанавливать завесу в любом удобном месте, а легкосъемная передняя панель делает прибор простым в обслуживании. Для помещений с особыми требованиями к дизайну подойдут воздушные завесы АD Corinte – это продукция с корпусом, выполненным из полированной или матовой нержавеющей стали.

     Тепловые завесы серии AG, производящиеся на немецком заводе

GELU, специально разработаны для больших воротных проемов. Их элегантный дизайн позволяет устанавливать их в зданиях любого назначения. Специалисты GELU разработали множество инноваций для удобства использования завес, установленных на большой высоте. Например, мелкоячеистая решетка забора воздуха заменяет фильтр, а резьбовые втулки в верхней части завесы обеспечивают простоту монтажа.

     Коррозионно-стойкий корпус завесы выполнен из гальванизированной и покрашенной листовой стали. Все модели имеют защиту от перегрева. Соединительные патрубки для подсоединения к магистрали находятся в верхней части завесы.

Воздушные тепловые завесы «Frico»

Тепловые завесы «Frico Thermozone AD 100»



Это наименьшая из тепловых завес. Она обычно устанавливается над небольшими проёмами открытых окон через которые отгружается товар, а также над окнами касс или киосков, где необходимо разделение зон с различной температурой или защита от сквозняков.

У этой тепловой завесы задаются режимы потока воздуха, тепловая мощность, имеется встроенный термостат для защиты от перегрева (модели с электрооборгревом).

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AD-102	794x117x204	220	2
AD-103	794x117x204	220	2
AD-105	794x117x204	220	2

Воздушные завесы «Frico Thermozone ADA»



Эти воздушные завесы без блоков обогрева предназначены для защиты входных дверей и малых промышленных ворот высотой до 2,5 метров.

В основном воздушные завесы серии ADA применяются для сохранения кондиционированного воздуха внутри помещения. Кроме задачи по разделению сред с разной температурой, они помогают избавится от проникновения пыли, выхлопных газов и насекомых.

Эти воздушные завесы устанавливаются горизонтально. У них два режима скорости: высокая и низкая (встроенный переключатель). Корпус завесы выполнен из стального листа и защищен от коррозии гальваническим покрытием со специальной окраской (цветовой код: RAL 9016). Завесы ADA компактны и просты в установке. Комплектуются кабелем с вилкой (подключаются к сети от обычной розетки).

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
ADA-090H	9000х175х190	220	до 2,5
ADA-120H	1200х2125х235	220	до 2,5

Тепловые завесы «Frico Thermozone AD200A/E/W»



Эти тепловые завесы выполнены в современном дизайне для установки над дверными проёмами высотой до 2,5 метров. Они эффективно борются с холодными сквозняками и снижают потери тепла при открытых дверях. Кроме того, эти тепловые завесы поддерживают комфортные условия около входа в помещение – это позволяет более полно использовать пространство.

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AD-210A	1020x350x225	220	2,5
AD-210CO3 ДУ	1020x350x225	220	2,5
AD-210CO5 ДУ	1020x350x225	220	2,5
AD-210E03	1020x350x225	380	2,5
AD-210E06	1020x350x225	380	2,5
AD-210E09	1020x350x225	380	2,5
AD-215A	1530x350x225	220	2,5
AD-215E05	1530x350x225	380	2,5
AD-215E09	1530x350x225	380	2,5
AD-215E14	1530x350x225	380	2,5
AD-220A	2000x350x225	380	2,5
AD-220E12	2000x350x225	380	2,5
AD-220E18	2000x350x225	380	2,5
AD-210W	1020x350x225	220	2,5
AD-215W	1530x350x225	220	2,5
AD-220W	2000x350x225	220	2,5

Тепловые завесы «Frico Thermozone AD 300A/E/W»



Эти завесы используются для защиты входных дверей и открытых проёмов высотой от 2,5 до 3,5 метров.

Они эффективно борются со сквозняками и снижают потери тепла через открытые двери.

Также эти тепловые завесы поддерживают температуру в зоне входа. У них улучшены расходные и шумовые характеристики.

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AD 310A	1025x490x378	220	3,5
AD 310E09	1025x490x378	380	3,5
AD 315A	1565x490x378	220	3,5
AD 315E14	1565x490x378	380	3,5
AD 320A	2040x490x378	220	3,5
AD 320E18	2040x490x378	380	3,5
AD 310W	1025x490x378	220	3,5
AD 315W	1565x490x378	220	3,5
AD 320W	2040x490x378	220	3,5

Тепловые завесы «Frico Thermozone AD 400A/E/W»



Эти завесы используются для защиты входных дверей и открытых проёмов высотой от 2,5 до 3,5 метров. Они эффективно борются со сквозняками и снижают потери тепла через открытые двери.

Также эти тепловые завесы поддерживают температуру в зоне входа. У них улучшены расходные и шумовые характеристики. Все модели имеют встроенную защиту от перегрева.

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AD 410A	1025x490x378	220	4
AD 410E14	1025x490x378	380	4
AD 415A	1565x490x378	220	4
AD 415E20	1565x490x378	380	4
AD 420A	2040x490x378	220	4
AD 420E27	2040x490x378	380	4
AD 410W	1025x490x378	220	4
AD 415W	1565x490x378	220	4
AD 420W	2040x490x378	220	4

Тепловые завесы «Frico Thermozone AC 200/WAC 200»



Завесы AС 200 с блоками обогрева используются для защиты дверных проёмов, а также как источник обогрева в помещении.

Но эти тепловые завесы бывают и без обогрева (воздушные завесы). Они только разделяют зоны с разной температурой и сохраняют охлажденный или кондиционированный воздух.

У этих завес есть возможность установки в подвесной потолок. Также они обладают низким уровнем шума.

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AC-201	985x240x250	220	2,5
AC-202	1500x240x250	220	2,5
AC-202XL	2000x240x250	220	2,5
AC-203	985x240x250	220; 380	2,5
AC-203C – с ДУ	985x240x250	380	2,5
AC-205	1500x240x250	380	2,5
AC-206	985x240x250	380	2,5
AC-209	985x240x250	380	2,5
AC-209XL	2000x240x250	380	2,5
AC-210	1500x240x250	380	2,5
AC-212	1500x240x250	380	2,5
AC-215XL	2000x240x250	380	2,5
WAC-201	985x240x250	220	2,5
WAC-202	1500x240x250	220	2,5

Тепловые завесы «Frico Thermozone AC 300 / WAC300»



Модели этих серий предназначены для защиты входных дверей и открытых проёмов высотой от 2,5 до 3,5 метров. Они эффективно борются с потерями тепла и сквозняками, а также сохраняют комфортную внутреннюю температуру.

Данные тепловые завесы очень экономичны в потреблении электроэнергии. Они имеют возможность монтажа в подвесной потолок. Все модели имеют встроенную защиту от перегрева, регулирование скорости потока воздуха (осуществляется 4-х ступенчатым пультом управления).

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AC-301	1000x400x640	220	3,5
AC-302	1670x400x640	220	3,5
AC-308	1000x400x640	220;380	3,5
AC-312	1670x400x640	220;380	3,5
WAC-301	1000x400x640	220	3,5
WAC-301V	1000x400x640	220	3,5
WAC-302	1670x400x640	220	3,5
WAC-302V	1670x400x640	220	3,5

Тепловые завесы «Frico Thermozone AC 400 / WAC 400»



Модели завес этих серий защищают входные двери и проёмы высотой от 3 до 4,5 метров. Они эффективно защищают помещение от потери тепла, и возникновения сквозняков. Также благодаря их работе сохраняется внутренняя температура.

Данные тепловые завесы очень экономичны в потреблении электроэнергии. Они имеют возможность монтажа в подвесной потолок. Все завесы обладают встроенной защитой от перегрева и регулированием скорости потока воздуха (пульт управления).

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AC-401	1000x400x640	220; 380	4,5
AC-402	1670x400x640	220; 380	4,5
AC-412	1000x400x640	220; 380	4,5
AC-418	1670x400x640	220; 380	4,5
WAC-401	1000x400x640	220	4,5
WAC-401V	1000x400x640	220	4,5
WAC-402	1670x400x640	220	4,5
WAC-402V	1670x400x640	220	4,5

Воздушные завесы без обогрева «Frico Thermozone AC 500»



Эти завесы предназначены для защиты входных дверей и открытых проёмов высотой от 3 до 6 метров. Они обеспечивают эффективную защиту от потери тепла и предотвращают возникновение сквозняков.

Данные тепловые завесы очень экономичны в потреблении электроэнергии.

При применении данных воздушных завес для защиты воротных проёмов холодильных камер обеспечивается защита морозильных агрегатов от повышенной влажности и образования наледи.

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AC-501	1030x750x520	220; 380	6
AC-502	1550x750x520	220; 380	6

Характеристики вертикальных воздушных завес без обогрева «Frico Thermozone AC 600»



Воздушная завеса AC 600 обеспечивает почти стопроцентную защиту от проникновения холодного воздуха. Это обеспечивается тем, что она противодействует напору воздуха снаружи, направляя противодействующий поток под углом 15 градусов в сторону улицы.

Эти завесы состоят из двух основных узлов: напорной колонны и канальной конструкции, прокладываемой в полу, через которую подается воздух.

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AC-601	3680x740x740	220; 380	6
AC-602	4240x740x740	220; 380	6
AC-601X	3370x810x810	220; 380	6
AC-602X	3990x810x810	220; 380	6
AC-603	4800x740x740	220; 380	6

Тепловые завесы «Frico Thermozone AD Corinte»



Эти завесы предназначены для защиты входных дверей высотой до трёх метров. Имеются модели с блоком электрообогрева и с водяным калорифером.

Высокоскоростной воздушный поток из завес защищает от проникновения холодного воздуха внутрь помещений, что сокращает теплопотери. Также эти завесы обеспечивают комфортные условия вблизи от входа, что даёт использовать рабочее пространство максимально.

Модель тепловой завесы	Размеры (мм)	Напряжение (В)	Дальность (м)
AD-1200E	1200x350x400	380	3
AD-1700E	1700x350x401	380	3
AD-2200E	2200x350x401	380	3
AD-2700E	2700x350x401	380	3
AD-1200W	1200x350x400	220	3
AD-1700W	1700x350x400	220	3
AD-2200W	2200x350x400	220	3
AD-2700W	2700x350x400	220	3

Автоматика для тепловых завес «Frico»

Модель	Наименование комплектующих для тепловой завесы
RTI2	Электрон. термостат (+5 С- +35С) с регулир.величиной срабатывания(1-10С), 16А-230В, 10А-400В
KRT 1900	Капилярный термостат с внутренней шкалой настройки (0°С-+40°С), 16А-230В, 10А-400В
KRT 2800	Капилярный термостат (0°С-+40°С) с регулируемой величиной срабатывания (1-4°С), 16А-230В, 10А-400В
RTE 102*104	Термостат, напряжение 230В;400В, диапазон (+7°С-+35°С), надстройка над крышкой прибора
RTEV 102*104	Термостат, напряжение 230В;400В, диапазон (+7°С-+35°С), оборудован круглой шкалой для установки требуемой температуры
RTEV 202*204	Термостат, нпряжение 230В;400В, диапазон (+7°С-+35°С), оборудован круглой шкалой, имеет кнопку вкл/выкл
СВ20	Пульт управления для AC201-202XL WAC201-202
CB 22	Пульт управления для AC203-215XL
ACR22/MPI	пульт управления для АС203-215XL (монтируемый в завесу)
ACR 304	4-х ступенчатый регулятор скорости для AC301-312; AC401-418; WAC301-302V; WAC401-402V
ACR 3042	4-х ступенчатый регулятор скорости с фиксированной минимальной и максимальной скоростью вращения вентилятора
EV 300	Регулятор мощности для 308-AC312; AC412-AC418
AVMP300	Устройство вертикального крепления
AGB 304	Концевой выключатель на открывание дверей
CB 30	Пульт управления, устанавливаемый на стене для завес без обогрева (AD210A-AD220A) и на горячей воде (AD210W-AD-22W)
CB32	Пульт управления, устанавливаемый на стене для завес (AD210C03-AD20E18)
VR 20	Регулятор расхода воды для WAC201-202; WAC 301-302V
VR 25	Регулятор расхода воды для WAC301-302V; WAC 401-402V

(PDF) FRICO Thermozone Air Crownes AC200 Модели · AC202 1500 AC203 985 AC205 1500 AC206 985 AC209 985 AC210 1500 Все модели XL 1945 Модель L X203, AC205, AC206: x = минимальный 50 мм AC209,

• . предназначен для установки над входные двери высотой до 2,5 метров для защиты от холодных сквозняков и энергии потери через дверь, обеспечивают хороший комфорт обогрева и позволяют поверхность пола внутри входа должна быть полностью использована. Без подогрева модели также доступны. Воздушная завеса компактна (250 мм x 240 мм конец профиль)

  с передним воздухозаборником. AC200 можно установить там, где мало места. ограничена между потолком и верхней кромкой дверного проема. Его также можно монтировать в подвесные потолки, но рекомендуется дополнительные меры безопасности.

  AC 200 устанавливаются встык, чтобы закрыть широкие проемы.

  Термозона AC 200 может быть установлена ​​на стене или подвешена к стене. потолок. AC 200 разрешается устанавливать только горизонтально с нисходящий поток воздуха. Для лучшей производительности воздушные завесы должны закрывать на всю ширину двери и располагаться как можно ближе к проему возможный. Входные клеммные соединения предназначены для кабелей не более 16 мм2 и клеммы дистанционного управления 230 В не более 6 кабеля мм2.

  Воздушные завесы Thermozone поставляются без фильтрации воздуха илиосновной изолятор. Поставляются простые крепления, другие монтажные кронштейны доступны в качестве дополнительной опции (см. страницдля примеров)

  Эти данные сокращены как предварительная информация для подробнее позвоните нам по телефону 0800 – DRY – AIR или посетите Avon и Сайты Frico: www.avonelectric.co.nz www.frico.se

  Размеры

  L250

  240

  A B C

  A 90ммB 75ммC 75мм

  АС201 985АС202 1500АС203 985АС205 1500АС206 985АС209 985АС210 1500

  All Xlmodels 1945

  Модель L

  x

  AC203, AC205, AC206: x = Минимальный 50 мм

  AC209, AC210: x = Минимальный 100 мм

  .

  Показывает встроенные элементы управления

  Ручной сброс перегрева

  Корпус из оцинкованной стали с порошковым покрытием, соответствующим Dulux IPT

  005

  Компактность и простота установки

  Page 1

  Воздушные завесы Frico Thermozone Модели AC200Воздушные завесы для входа Двери 3 – 15 кВт

  Ссылка: Pdf Files\AC200Brochure. pdf

• Базовые крепления, поставляемые Frico

  Все воздушные завесы Frico модифицированы Avon для включения дополнительный термостат (термостаты) перегрева с отказоустойчивым сильфонный дизайн, который прерывает ток для каждого человека элемент.

  При сравнении цен сравните характеристики безопасности, подробно описанные в Avon схема подключения и рассмотреть вопрос о долгосрочной ответственности по NZBC Требования к долговечности.

  Новые модели и модели водяных змеевиков Frico предлагает полный спектр Воздушные завесы с электрическим и водяным подогревом.

  В старом каталоге Frico (страницы 41 и 42) указан AC210. (модель 10 кВт @ 1500 мм) как самая длинная модель, и с тех пор в этом каталоге было произведено, Frico добавила модели XL (сверхдлинные) AC209XL. (9кВт) и AC215XL (15кВт) среди прочего, к их диапазону Air Шторы.

  Деталь модели XL есть в новом (тонком) каталоге (от марта 2000) и в специальных многостраничных брошюрах.

  Новые элитные модели AD200, AD300, AD400 и Corinte теперь доступный. Эти стильные новые шкафы можно посмотреть в воздухе раздел о шторах на веб-сайте Frico www.frico.se

  Где воздушные завесы Frico не подходят или не имеют достаточная производительность, Avon продолжает производить Avon Воздушные завесы любой спецификации, формы, грузоподъемности, уровня шума, воздушной громкость, скорость или сложность управления. Мы также предлагаем полный спектр (280 моделей) Mars Air Doors из США

  Avon также предлагает опциональный двухступенчатый термостат, это НЕ тот тип, который показан в данных Frico.

  Термостат Avon устанавливается на воздушную завесу с управлением ручку на моторной стороне шкафа (см. выше).

  При необходимости доступны более сложные элементы управления, позвоните обсудим.

  Основные правила успешной установки воздушной завесыAir Шторы должны полностью закрывать дверь и быть установлены как можно ближе к верхней части двери. Меньше, чем полное покрытие отверстия приведет к тому, что холодный сквозняк будет попадать в строительство.

  Входящие холодные (или летние теплые) сквозняки контролируются самая высокая скорость воздуха. Чем дальше (выше) находится воздушная завеса от фактического открытия двери, тем менее эффективным будет результат контроля тяги.

  Если любой из вышеперечисленных сложно выполнить вызов 0800-379-247 для консультации – у нас есть много других решений.

  Стр. 2

  Дополнительный 2-ступенчатый термостат, поставляемый и устанавливаемый компанией Avon

  Выбивные заглушки для встроенных переключателей управления

  Существует два основных варианта управления: Дистанционное и Бортовое.

  Avon может поставить панель управления с гравировкой (слева) для удаленная установка.

  В качестве альтернативы элементы управления могут быть установлены на самой воздушной завесе, для этого предусмотрены выбивные отверстия (ниже), бортовые органы управления состоит из двух кулисных переключателей – Скорость вентилятора

  (Низкая/Выкл./Высокая) и Обогрев (Низкая/Выкл. /Высокая)

  Варианты монтажа

  Воздушные завесы Frico не поставляются с изолятором сети. установлен, это положение и положение кабельного ввода необходимо учитывать во время установка (для моделей XL требуется 2 кабельных ввода)

  Монтажные кронштейны могут быть сконструированы для установки главного изолятора и скрыть кабельные вводы. Avon предлагает дополнительный монтажный кронштейн услуги по проектированию и строительству.

  Рисунки на стр. 3 иллюстрируют изготовленные нами монтажные кронштейны. для клиентов. Это только примеры, мы изготовим кронштейны по индивидуальному заказу к требованиям клиента.

  Опции управления

  Резьбовая муфта (M6)

  Отверстие с прорезями

  Защитный кронштейн с винтом M6

  Отверстия с прорезями на задней панели устройства предназначены для подвешивания устройство на винты или крючки, выступающие из стены.

  Основные крепежные скобы (буквально металлическая пластина 70 мм x 20 мм с два отверстия с зазором 6 мм) крепятся к задней части устройства (используя M6 шурупы) и крепится к стене. Они предназначены для предотвращения выбиты из опорных винтов/крюков.

  Дополнительные резьбовые муфты M6 предусмотрены сверху и сзади лицевые панели для альтернативного монтажа

• Пример монтажных кронштейнов (дополнительно)

  Крышка силового кабеля

  Простая подвесная скоба со скрытым кабелем

  Кронштейн типа кабельного лотка, подвесной под подвесным потолком дверь

  Дополнительный разъединитель и кабели (все предварительно смонтированы)

  Кронштейн кабельного лотка для модели XL

  Кабели скрыты за крышками

  Кронштейн кабельного лотка для подвешивания под потолком

  Примечание. Для моделей XL и 1500 мм требуется два кабельных ввода для беспорядочной установки Монтажные кронштейны типа кабельного лотка разработан для облегчения аккуратной установки.

  Кабельные лотки, потолочные кронштейны, настенные кронштейны, кабельный ввод и положения изолятора могут быть изменены в соответствии с индивидуальными потребностями Требования

  ThreadedStud Forfixing Tosteel/Woodwork

  100 x 100 мм отверстия пластинговых пластин.

  Страница 3

• Модель AC-202 AC-205 AC-210 AC-212Тепловая мощность кВт Без обогрева 5,1 10.1 12.1 Напряжение подключения В 230 В~ 230 В 3~/ 230 В 3~/ 230 В 3~/

  400В 3N~ 400В 3N~ 400В 3N~Ток для 230В~ A 0,6 – – -Ток для 230В3~ А – 13,2 25,7 30,5Ампер для 400В3Н~ А – 7,8 14,6 17.7Ступенчатая мощность кВт 0/только вентилятор 0/только вентилятор 0/только вентилятор 0/вентилятор только

  /2.5/5 /5/10 /6/12Темп. подъем проходящего воздуха C Без обогрева 10/7 21/15 26/19Расход воздуха м3/ч 1400/1900 1400/1900 1400/1900 1400/1900 Уровень шума дБ(А) 43/52 43/52 43/52 43/52Вес кг 18 21 27 27Класс защиты (IP 44) (IP 21) (IP 21) (IP 21)

  Модель AC-201 AC-203 AC-203 C AC-206 AC-209Тепловая мощность кВт Без обогрева 3.1 3.1 5.6 9.1Напряжение подключения В 230В~ 230В~/ 230В~ 400 В3 N~ 400 В3 N~

  400 В 3N~Ток при 230 В~ A 0,4 13,4 13,4 – – Ток при 230 В~ A – 7,9 – 14,2 23,0 Ток при 400 В3N~ A – 4,7 – 8,3 13,4 Ступенчатая мощность кВт 0/только вентилятор 0/только вентилятор 0/только вентилятор 0/только вентилятор 0/только вентилятор

  /1. 5/ 3 /2/ 3 /2.8/5.5 /4.5/9Temp. подъем проходящего воздуха C Без обогрева 10/8 10/8 19/14 30/23Расход воздуха м3/ч 900/1200 900/1200 900/1200 900/1200 900/1200 Уровень звука дБ(А) 42/51 42/51 42/51 42/51 42/51Масса кг 13,4 15,5 15 15,5 17,4Класс защиты (IP 44) (IP 21) (IP 21) (IP 21) (IP 21)

  Модель AC-202XL AC-209XL AC-215XLТепловая мощность кВт Без обогрева 9,1 15.2 Напряжение подключения В 230 В~ 230 В 3~/ 230 В 3~/

  400 В 3N~ 400 В 3N~ Сила тока для 230 В~ A 0,8 – – Сила тока для 230 В~ 3~ A – 23 38Ток для 400V3N~ A – 13,4 22Распределение мощности кВт 0/вентилятор только 0/только вентилятор 0/только вентилятор

  /4.5/9 /9/15Temp. подъем проходящего воздуха C Без подогрева 15/11 25/19Воздух расход м3/ч 1800/2400 1800/2400 1800/2400 Уровень шума дБ(А) 45/54 45/54 45/54Масса кг 27 31 33Класс защиты (IP 44) (IP 21) (IP 21)

  Характеристики воздушной завесы Frico Thermozone (3 варианта ширины шкафа в наличии: 985 мм, 1500 мм, 1945 мм)

  985 мм Модели

  1500 мм Модели

  1945 мм Модели

  Стр. Документация

  Добавить в избранное

  {{requestButtons}}

  Выдержки из каталога

  Наружная, без обогрева С электрообогревом 3-18 кВт Воздушные завесы с водяным обогревом для высоты установки до 2,5 метров небольшие двери высотой до 2,5 метров. AD200 создает воздушный барьер, эффективно предотвращающий сквозняки и обеспечивающий комфортный обогрев внутри двери. Потери энергии через проемы снижаются, что означает значительную экономию. Регулируемая решетка воздуходувки позволяет направлять воздух для достижения оптимального эффекта воздушной завесы. AD200 с нагревателем также способствует обогреву помещения. С AD200A без обогрева можно значительно снизить потери энергии через отверстия в охлаждаемых помещениях или отверстия в помещениях с кондиционированием воздуха. AD200 можно встраивать в подвесные потолки. Для широких проемов можно установить несколько блоков рядом друг с другом и управлять ими с помощью одного термостата и панели управления. Три разных длины продукта позволяют закрывать проемы разной ширины. AD210C — компактная модель со встроенным термостатом и панелью управления, оснащенная кабелем и вилкой (только кабель AD210C05). • Низкий уровень шума. • Коррозионностойкий корпус из горячеоцинкованных стальных панелей с порошковым покрытием. Цвет: РАЛ 9016. • Регулируемое расстояние между монтажными кронштейнами. • Простота монтажа. • Компактный и легко размещаемый. • Простота обслуживания. • Оптимизированный воздушный поток с технологией Thermozone. Дизайн и технические характеристики могут быть изменены без предварительного уведомления.

  Технические характеристики | Thermozone AD 200 A, без обогрева * Тип Мощность Расход воздуха Уровень шума*1 Напряжение Сила тока Длина Вес Технические характеристики | Thermozone AD 200 E/C, с электрообогревом / Тип Ступени мощности Расход воздуха Уровень шума*1 At*2 Напряжение Сила тока Длина Вес _[кВт]_[rnVh] [дБ(A)]_[°C] [В]_[A ]_[мм] [кг] Технические характеристики | Термозона AD 200 Вт, водяной нагрев o Тип Мощность*5 Воздушный поток Уровень шума*1 At*2-5 Вода Напряжение Сила тока Длина Вес *1) Условия: Расстояние до устройства 5 метров. Коэффициент направленности: 2. Эквивалентная площадь поглощения: 200 м2. *2) At = температура…

  Окружающая среда / Электрический Внутренняя резьба

  Монтаж и установка Монтаж Термозона AD200 может быть стационарно закреплена на стене или потолке с помощью резьбовых стержней вместе с комплектом для подвески, см. следующую страницу. Воздушная завеса также может быть встроена в подвесные потолки, см. рис.2 Установка возможна только в горизонтальном положении, воздуховыпускным отверстием должно быть направлено вниз. Минимальное расстояние от выхода до горючих материалов 50 мм. Расстояние между монтажными кронштейнами регулируется, что упрощает монтаж. Кронштейны, подходящие для каждого устройства, входят в комплект поставки. 2-метровые блоки должны крепиться с использованием трех точек крепления….

  Крепление с комплектом подвески (дополнительно) ADPF1 Резьбовые стержни и гайки M8 не входят в комплект поставки

  Полные комплекты управления Окружающая среда 1 Поток воздуха регулируется вручную. Полный комплект управления: Уровень 1 Воздушный поток регулируется вручную. Комнатный термостат регулирует подачу тепла через привод/клапан. – CB30N, блок управления, 3-ступенчатое управление потоком воздуха Комплект управления CK01W: – CB30N, блок управления, 3-ступенчатое управление потоком воздуха Электрический 3 Уровень 1 Поток воздуха регулируется вручную. Комнатный термостат регулирует тепловую мощность в 2 этапа. Комплект управления CK01E: – CB32N, блок управления, регулирует расход воздуха в 3 ступени и тепловую мощность в 2 ступени – RTI2, 2-ступенчатый комнатный термостат Уровень 2 Расход воздуха и тепловую мощность регулируются…

  Графики выхода воды Температура воды на входе/выходе 90/70 °C Температура поступающего воздуха = +15 °C Температура поступающего воздуха. = +20 °C Тип Вентилятор Воздушный поток Выход Выходной Расход воды Выход Выходной Расход воды Положение темп. температура воздуха Температура воды на входе/выходе 80/60 °C Температура поступающего воздуха = +15 °C Температура поступающего воздуха. = +20 °C Тип Вентилятор Воздушный поток Выход Выходной Расход воды Выход Выходной Расход воды Положение темп. температура воздуха Температура воды на входе/выходе 60/50 °C Температура поступающего воздуха = +15 °C Температура поступающего воздуха. = +20 °C Тип Вентилятор Расход воздуха на выходе Расход воды на выходе Выход Расход воды на выходе…

  Графики падения давления воды Падение давления воды на водяном змеевике AD 200W Расход воды [м3/ч] 10 0,7 Падение давления воды на регуляторах и клапанах 0,1 Падение давления рассчитано для средней температуры 70 °C (PVV 80 /60). Для других температур воды падение давления умножается на коэффициент К. Средняя темп. вода °C

  Варианты управления окружающей средой 230 В ~, управление электродвигателем Компактная модель Конструкция и технические характеристики могут быть изменены без предварительного уведомления.

  Схемы подключения AD 200 E Варианты электрического управления Электрические – Уровень 1 AD200E кВт Черный Коричневый 400 В 3~, обогрев 230 В~, двигатель и управление 400 В 3~, обогрев 230 В~, двигатель и управление 400 В 3~, обогрев

  Черный Коричневый MDC, магнитный дверной контакт с временной задержкой Дверной контакт 400 В 3~, Обогрев 230 В ~, Двигатель и управление Дверной контакт 400 В 3~, Обогрев 230 В ~, Двигатель и управление 400 В 3~, Обогрев Дверной контакт

  ADEAR ADEAEB ADEAR , регулятор с дисплеем и встроенным комнатным датчиком наружного датчика MDCDC, магнитный дверной контакт ADEAEB, внешняя плата управления ADEAIS, внешний комнатный датчик ADEAR ADEAEB

  Схемы подключения AD 200 Вт Варианты управления водой Вода – Уровень 1 Синий Черный 230 В ~, Двигатель и управление Черный Дверной контакт Дверной контакт MDC, магнитный дверной контакт с выдержкой времени

  ADEAR, регулятор с дисплеем и встроенным комнатным датчиком, наружный датчик MDCDC, магнитный дверной контакт ADEAR ADEAEB ADEAEB, внешняя плата управления ADEAIS, внешний комнатный датчик

  Все каталоги и технические брошюры FRICO

  1. PAEC 2500

     5 страниц

  2. PAECS

     4 страницы

  3. AGI6000

     7 страниц

  4. Памир 5000

     10 страниц

  5. PA2200C

     6 страниц

  6. Рувен

     7 страниц

  7. Скан

     6 страниц

  8. Sierra

     10 страниц

  9. Арден 4200

     8 страниц

  10. Arden 3500

      8 страниц

  11. Памир 3500

      10 страниц

  12. Памир 2500

      8 страниц

  13. Infralu

      3 страницы

  14. PAEC2500/3200

      4 страницы

  15. AR3500/4200

      5 страниц

  16. AGS5500/AGR5500

      4 страницы

  17. UF600

      4 страницы

  18. AR200 A/E/W

      2 страницы

  19. PA2500 A/E/W

      3 страницы

  20. Fläktkonvektor PF

      2 страницы

  21. Мини-радиатор FML

      2 страницы

  22. Thermowarm TWT

      2 Страницы

  23. Настольный обогреватель SH

      1 стр.
