Как устанавливаются фундаменты под камины и печи

Если устанавливаются небольшие камины и комнатные печи, до 750 кг, то необходимо усилить под ними пол. Это можно сделать, установив дополнительные балки на кирпичных столбах. Если эти конструкции более массивны, то их нужно строить на отдельном фундаменте.

Какие фундаменты необходимы под печи и камины

Надежность всей конструкции зависит от прочности грунта под домом. Если в грунте увеличены поры (макропористость), то фундаменту это грозит подмыванием. Наиболее благоприятными и надежными грунтами являются песчаники, известняки и скальные породы.
Это те породы, которые не подвергаются сжатию и воздействию грунтовых вод. Если грунт пригоден для строительства дома, то конечно он подойдет и для возведения камина.

Печной фундамент обустраивается так же как и фундамент под дом, со всеми его особенностями.

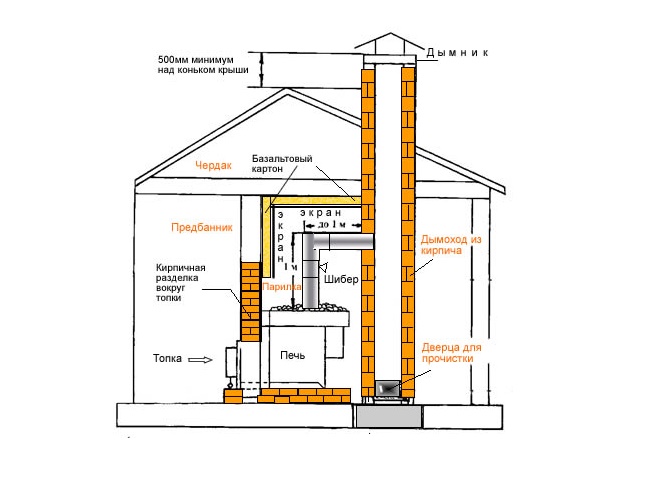

Подошва, фундамента под камин или печь, опирается непосредственно на сам грунт. В зависимости от назначения и конструкции отопительного сооружения, фундамент утапливается на определенную глубину. Если будет воздвигаться одноэтажная печь или камин без надсадных труб, то заглубления в полметра будет вполне достаточно.
Увеличить глубину залегания фундамента еще на четверть метра, нужно, если будут устанавливаться коренные или надсадные трубы. Ну а если будут сооружаться двухэтажные отопительные сооружения, то фундамент заглубляется на один метр.

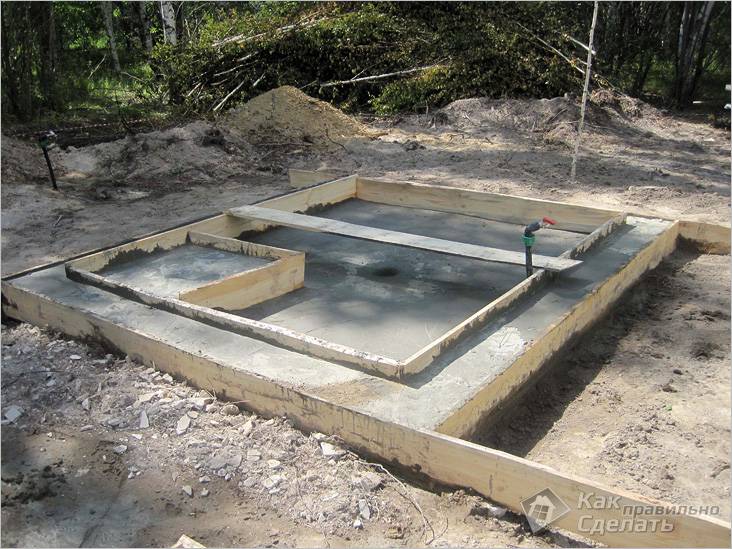

Дно фундаментной котловины выравнивается строго по горизонту. Затем оборудуется подушка из небольших камней и битых кирпичей, без заливки цементным раствором. После фундаментной укладки первого ряда, он заливается жидким раствором с последующим тщательным выравниванием поверхности. Когда полностью просохнет первый ряд, производится дальнейшая кладочная работа.

Из каких материалов выполнять устройство фундамента под камины и печи

Каминные и печные фундаменты сооружаются из обычного кирпича, бетонного монолита или бутового камня.

  • Фундамент из кирпича наиболее приемлем на сухом грунте. Кладку, в этом случае, можно производить известковым раствором. Если грунт влажный, то обязательно нужно применять для кладки цементный раствор.
  • Для оборудования печей и каминов можно также использовать готовые фундаментные блоки.

Для придания кладки фундаментного основания отопительного сооружения прочности, необходимо осуществлять обязательную перевязку швов.

Если фундамент выполняется из камня, то на основании фундамента укладываются более крупные камни, а пространства между камнями заполняются щебнем. Забутка выполняется камнями разной фракции.

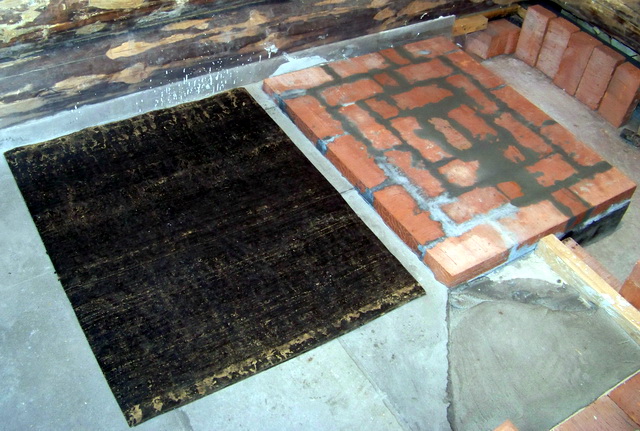

Раствор, для их заливки, делается более жидким, чем для внешней кладки. Два последних ряда укладываются на глине, предварительно выровняв поверхность. Кладка фундамента заканчивается, не доходя до пола около семи сантиметров. На нее укладывается гидроизоляция в два слоя и начинается основная кладка печи или камина.
Каминная и печная кладка ни в коем случае не перевязывается со стеновой, так как нагрузка на их фундаменты не одинаковая и осадка у них разная.
В случае перевязки кладок, происходит перекос каминной кладки, в результате чего появляются трещины, а затем может последовать разрушение отопительного сооружения.
В основном камины устанавливаются у стены, дополнительно защищая ее от действия высокой температуры. Главное, чтобы между основным и каминным фундаментом оставался зазор, который обычно засыпается обычным песком.

Дорогие читатели сайта kotel-otoplenie фундамент под камин или печь мы соорудили, теперь осталось научиться класть печь своими руками.

Фундаменты и каркасы котлов

Фундаменты и каркасы котлов

Фундаменты воспринимают массу парогенератора или водогрейного котла, его обмуровки, каркаса и передают ее на грунт. Опорная площадь фундамента определяется из условия допустимого давления па основание и зависит от характера грунта. Фундаменты парогенератора или водогрейного котла обычно не связываются с фундаментом здания, чтобы каждый из них имел независимую осадку. Глубина закладки фундамента выбирается с таким расчетом, чтобы обеспечить его устойчивость и минимальную осадку.

Фундаменты по высоте могут быть различными. Для парогенераторов горизонтальной ориентации фундаменты чаще всего доводят до уровня земли. Для парогенераторов вертикальной ориентации – чаще всего до уровня второго этажа (площадка обслуживания). Выступающая из земли до второго этажа часть фундамента выполняется в виде рампой железобетонной конструкции. Под парогенератором размещают тягодутьевые устройства, газоходы и систему шлакозолоудалепня.

Каркасом называют металлическую конструкцию, предназначенную для поддержания барабана и трубной системы с водой, а иногда и обмуровки парогенератора и для передачи их массы на фундамент. В настоящее время чаще всего применяют опорные (несущие) н обвязочные каркасы. Парогенераторы и водогрейные котлы малой мощности обычно имеют обвязочные каркасы, служащие для укрепления обмуровки, гарнитуры и других деталей. Масса металлической части парового или водогрейного котла через специальные стойки или рамы, а также обмуровки передается непосредственно на фундамент.

Парогенераторы вертикальной ориентации большой мощности обычно имеют несущий каркас, разделенный на несколько частей, относящихся к топке, конвективной поверхности нагрева, хвостовым поверхностям нагрева. Каждая из частей представляет собой металлическую конструкцию, опирающуюся на фундамент и жестко связанную с другими частями.

На рис. 9-1 показан постамент под металлическую часть парогенератора типа ДКВР. Коллекторы боковых экранов опираются на раму, установленную на фундаменте. Нижний барабан опирается на раму, установленную на металлических колоннах, через башмаки которых (узел I на рис. 9-1) нагрузка передается па фундаменты. Слоевая топка и шлаковый бункер имеют свою раму, опирающуюся на фундаменты. Башмак колонны состоит из стальной плиты с отверстиями под анкерные болты и косынок, приваренных к концу колонны. Анкерные болты после выверки каркаса заливаются в фундаменте цементом.

При тепловом расширении верхний барабан парогенератора перемещается вверх и по горизонтали, от фронта вдоль своей оси.

Боковые коллекторы и нижний барабан могут перемещаться только в горизонтальном направлении.

На рис. 9-2 показаны несущие каркасы парогенератора вертикальной ориентации. Каркасы состоят из колонн, установленных на фундаменте. Колонны связаны между собой системой горизонтальных балок и ферм. Стойки каркаса, горизонтальные несущие и обвязочные балки выполняют из двойных швеллеров и двутавров, связанных накладками из полосового и листового железа.

Несущие элементы каркаса (колонны, балки) во избежание нагрева располагают снаружи обмуровки. Основную нагрузку на каркас даст барабан н подвешенная на нем система трубэкранов и конвективной поверхности нагрева. Соответственно эта часть каркаса выполняется для усиления с дополнительными колоннами.

Колонны каркаса передают на фундамент значительные сосредоточенные нагрузки. Для снижения давлений на фундамент несущие колонны снабжают башмаками (см. узел / на рис. 9-1). Основные элементы каркаса изготовляют из Ст.

3, а вспомогательные (косынки, планки и т. д.) – из Ст. 0.

Водогрейные котлы KB-ГМ и KB-ТС запроектированы без несущего каркаса. Нагрузка от котла передается на нижние продольные камеры, имеющие опоры. Опоры, расположенные на стыке топочной камеры и конвективной поверхности нагрева, выполнены неподвижными. В башмаках подвижных опор предусмотрены овальные отверстия, обеспечивающие перемещение котла вследствие теплового расширения. Опоры котла устанавливаются на закладные листы фундамента и крепятся болтовыми соединениями.

На каркасе парового или водогрейного котла устанавливаются лестницы и площадки, необходимые для обслуживания агрегата. В соответствии с действующими правилами Госгортехнадзора лестницы и площадки должны изготовляться из несгораемых материалов и обеспечивать удобный доступ к арматуре, контрольно-измерительным приборам, регулирующим и продувочным устройствам и другим элементам, требующим систематического обслуживания.

Площадки и лестницы изготовляют из листовой рифленой или полосовой стали с ячейкой 30×30 мм. Площадки состоят из металлических рам, опирающихся на каркас через укосины. Площадки должны иметь ширину для свободного прохода 600-800 мм. Лестницы устраивают шириной не менее 600 мм с углом наклона не более 50° при высоте лестницы, превышающей 1500 мм. Верхняя часть обмуровки, площадки и лестницы снабжаются перилами высотой не менее 1000 мм и сплошной обшивкой по низу стальным листом высотой 100 мм.
