Гальванические пары металлов
Атмосферная коррозионная стойкость алюминия обьясняется наличием оксидной пленки, образующейся сразу после взаимодействия металла с кислородом воздуха (Литер.: В.Ф. Хенли “Анодное оксидирование алюминия и его сплавов”).

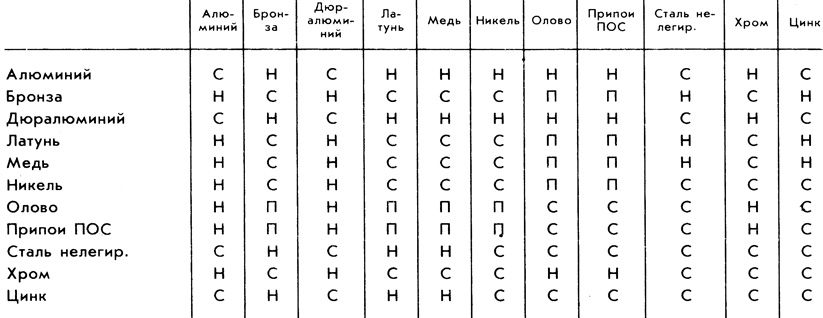

Табл. 1 Совместимость металлов и сплавов
С – совместимые
Н – несовместимые
П – совместимые при пайке, но несовместимые при непосредственном соприкосновении, так как образуют гальваническую пару
ПОС – припой оловянно-свинцовый
Сталь – нелегированная
Пример нежелательных гальванических пар:
1 ПАРА: алюминий и все сплавы на его основе не рекомендуется и недопустимо сочетать:
– с медью и ее сплавами
– с серебром
– с золотом
– с платиной
– с палладием
– с родием
– с оловом
– с никелем
– с хромом
2 ПАРА: алюминий и все сплавы на его основе не рекомендуется и недопустимо сочетать:
– с титаном и с его сплавами
3 ПАРА: магниево-алюминиевые сплавы не рекомендуется и недопустимо сочетать:
– с хромом
– со свинцом
– со сталью легированной и нелегированной
– с медью
– с серебром
– с золотом
– с платиной
– с палладием
– с родием
– с оловом
– с никелем
4 ПАРА: цинк и его сплавы не рекомендуется и недопустимо сочетать:
– с медью и ее сплавами
– с серебром
– с золотом
– с платиной
– с палладием
– с родием
5 ПАРА: никель и хром не рекомендуется и недопустимо сочетать:
– с медью и ее сплавами
– с серебром
– с золотом
– с платиной
– с палладием
– с родием
6 ПАРА: сталь нелегированная, олово, свинец, кадмий не рекомендуется и недопустимо сочетать:
– с серебром
– с золотом
– с платиной
– с палладием
– с родием
Рисунок 1 – Гальваническая коррозия двух деталей из разнородных металлов
Гальваническая коррозия более активного металла начинается в тот момент, когда две или более детали из разнородных металлов, имеющие взаимный контакт (благодаря обычному соприкосновению, или же посредством проводника) помещаются в электролит (любую жидкость, проводящую электричество).
Электролитом может быть что угодно, за исключением химически чистой воды. Не только соленая морская, но и обычная вода из-под крана благодаря наличию минеральных веществ является превосходным электролитом, и с ростом температуры электропроводность ее только растет.
Катод — электрод, на котором происходит процесс восстановления, а анод — это электрод, где протекают окислительные процессы.
Ряд активности металлов (электрохимический ряд напряжений металлов)
1 – Активные металлы
2 – Металлы средней активности
3 – Неактивные металлы
Химическая коррозия – металлы защищают себя оксидной пленкой на своей поверхности, является ли она самовосстанавливающейся, вот вопрос, как в случае алюминия, нержавеющей стали, цветных металлов или же как у стали отделяется.
Рис 2 – многослойная панель на основе сотового или гофро алюминия “Perfaten”
Рис 3 – угловое соединение многослойной панели
Статья “Алюминиевая кассета”, ссылка
Рис 4 – структура многослойной панели
Размеры: H= от 6 до 50мм.
наверх
При копировании материалов проекта обязательно ставить активную ссылку на страницу источник: http://prof-il.ru
Гальваническая
Гальваническая коррозия представляет собой электрохимическую реакцию между двумя и более различными (или разнородными) металлами. Различными, потому что для того, чтобы началась реакция, один должен быть более химически активным (или менее стабильным), чем другой или другие. Когда мы говорим про гальваническую коррозию, то имеем в виду электрообмен. Все металлы обладают электрическим потенциалом, поскольку у всех атомов есть электроны, движение которых и есть электричество.
Гальваническая коррозия более активного металла начинается в тот момент, когда две или более детали из разнородных металлов, имеющие взаимный контакт (благодаря обычному соприкосновению, или же посредством проводника) помещаются в электролит (любую жидкость, проводящую электричество). Электролитом может быть, что угодно, за исключением химически чистой воды. Не только соленая морская, но и обычная вода из под крана благодаря наличию минеральных веществ является превосходным электролитом, и с ростом температуры электропроводность её только растет (по этой причине корпуса судов, эксплуатирующиеся в жарком климате, заметно больше подвержены коррозии, чем на Севере).
Процесс гальванической коррозии можно наглядно продемонстрировать на примере взаимного контакта изделий из Алюминия и Нержавеющей стали. Алюминий – более химически активный металл является в данном случае анодом, а менее активная нержавеющая сталь – катодом. При взаимодействии между нержавеющей сталью и алюминием возникает большая разница потенциалов в соответствии с рядом напряжений в металлах. При этом, благодаря действующему на электрический элемент электролиту (жидкость), возникает электрический ток, и анод, в данном случае Алюминий, корродирует. Подобное явление возникает также в винтовых соединениях, в которых между металлами образуется разность потенциалов, а влажность играет роль электролита.
Химический ряд напряжений в металлах
| Углерод Платина Золото Серебро Нержавеющая сталь Никель Медь Латунь Олово Свинец Углеродистая сталь Кадмий Алюминий Цинк (оцинкованная сталь) Магний |
Меньшая активность Большая активность |
Чем дальше находятся в ряду напряжений металлы по отношению друг к другу, тем больше разность потенциалов и выше опасность коррозии.
При наличии электролита на большинстве однородных металлических поверхностях все равно образуются крошечные аноды и катоды – в тех местах, где состав сплава неоднороден или имеются вкрапления и примеси – например, частицы металла с форм или штампов.
Гальваническая коррозия возникает в том случае, если имеет место один из следующих факторов:
- Относительная влажность воздуха превышает 60%;
- Загрязненный воздух: большое количество металлических частиц;
- Металлы в винтовых соединениях, у которых большая разница потенциалов;
- Неправильное соотношение площадей поверхностей анода и катода.
Рекомендации по противодействию гальванической коррозии:
1. Исключите возможность образования гальванического элемента
- защищайте конструкции от действия влажности (удалите электролит)
- изолируйте металлы друг от друга, например, с помощью покрытия
- изолируйте металлы от электролита.
2. Избегайте соединения металлов, у которых большая разница потенциалов.
3. Материал из которого произведен крепеж должен быть более активным (анод), чем материал конструкции (катод).
- площадь поверхности конструкции(катода) больше площади поверхности крепежа(анода).
. Гальваническая совместимость алюминия и меди.
доб.
этот текст заменяется на bannerText
—–
Я рассматриваю возможность установки алюминиевых крышек водосточных желобов на систему медных водосточных желобов. Есть узкая зона контакта.
Ричард Лор
Подрядчик – ДАЛЛАС
3 июня 2022 г.
А. Привет, Ричард. Чтобы блокировать эти гальванические токи, многого не требуется; черной изоленты будет более чем достаточно. Но я не знаю, какой клейкий скотч прослужит десятилетия при таком воздействии. Это может не быть большой проблемой, так как дождевая вода не очень хорошо проводит воду, и покрытия не будут хорошо видны. Поэтому, если лента застряла там, где она не будет выпадать и способствовать закупорке, это, вероятно, все, что вам нужно. Но «лента для пластин», которая немного тяжелее и доступна в разных цветах, может подойти.
Удачи и всего наилучшего,
Тед Муни, ЧП RET
Стремление жить Алоха
Finishing.com – Пайн-Бич, Нью-Джерси
В. Шпиль церкви вот-вот будет покрыт алюминиевой кровлей. Флюгер, которому 200 лет, сделан из меди.
Есть ли способ защитить алюминий от выщелачивания меди? Было предложено снять флюгер, чтобы сделать копию. Удаление было бы дорогостоящим и может быть невозможным, поскольку он прикреплен к деревянному шару в навершии из трех шаров, прикрепленных к конусообразной точке шпиля.
Бетти Карри
член комитета по сохранению церкви Ковенантера – Хортонвилль, Северная Каролина, Канада
23 октября 2022 г.
A. Привет, Бетти. Предположительно алюминиевая кровля окрашена, что как минимум сведет к минимуму окрашивание от стекания меди. Если для меди целесообразно покрыть лаком или прозрачным покрытием, это тоже поможет.
Удачи и всего наилучшего,
Тед Муни, ЧП RET
Стремление жить Алоха
finish.com – Пайн-Бич, Нью-Джерси
Тесно связанные исторические сообщения, самые старые сначала …
В. Мы хотели бы знать гальванический эффект, когда у нас есть болтовое соединение алюминий-медь, возможно, есть таблица опыта или данные расчетных значений.
Спасибо за помощь.
Гонсало Рамирес
– Мехико, Мексика
2001
A. Алюминий будет очень восприимчив к гальванической коррозии при контакте с медью, если предположить, что эти два металла также находятся в контакте с общим электролитом (например, водой с некоторым содержанием ионов. ) Почти в любом учебнике или справочнике по коррозии есть таблица гальванического ряда. Чем дальше друг от друга расположены два металла или сплава на столе, тем быстрее будет коррозия менее благородного из двух, когда они соприкасаются.
Larry Hanke
Minneapolis, Minnesota
A. Дополнительное примечание: залужите медные болты или другие медные детали, это поможет остановить или замедлить гальваническую атаку.
Крис Снайдер
наплавщик – Шарлотта, Северная Каролина
A. Также позаботьтесь о том, чтобы на вашу медную шину было нанесено заводское серебряное покрытие.
Это улучшит болтовые соединения за счет снижения сопротивления и предотвратит коррозию. Кроме того, поскольку он превращает красновато-черную медь в красивый равномерный серый цвет, он прекрасно сочетается с естественным цветом алюминия. Покрытия «Silver Flash» очень тонкие, поэтому дополнительные затраты составляют всего лишь несколько копеек в расчете на фут по сравнению с обычными шинами.
В. Карл Эриксон
– Рим, Нью-Йорк
В. Я также думаю о соединении меди и алюминия, на этот раз в антенной установке. Каждый комментарий выше я могу понять и понять, пока У. Карл Эриксон не о серебре.
Единственные гальванические таблицы, которые я могу найти, касаются коррозии в морской воде, но они по-прежнему ранжируют металлы от наиболее анодных до наиболее катодных. Например: www.eaa1000.av.org/technicl/corrosion/galvanic.htm
На этой странице автор перечисляет некоторые правила проектирования, в том числе необходимость иметь низкое отношение C/A (следствие IV).
Следовательно, олово/алюминий лучше, чем медь/алюминий. Но серебро находится в дальнем конце катодного спектра, и по этой логике соединение серебро/алюминий очень нежелательно. Другие источники говорят, что серебро/золото/графит очень благородны. Что это значит для коррозии бедных маленьких анодов?
Кроме того, электрическая проводимость для меня необязательна. Что лучше: конформное покрытие медной платы или анодирование алюминиевой части?
Марк Нельсон
– Мельбурн, Флорида
2001
A. Посмотрите эту ссылку www.corrosionsource.com/handbook/galv_series.htm, чтобы увидеть серию гальванических материалов. При использовании стандартного водородного электрода разница между медью и алюминием составляет -0,50 В.
Несмотря на все ответы здесь. Коррозия алюминия/меди довольно сложна. Почему? Поскольку алюминий имеет оксид на поверхности, стабильность оксида определяет его характеристики. Гальванический ряд не всегда предсказывает реакцию в абсолютном выражении, поскольку нам нужно будет учитывать площадь двух металлов.
Кам Дианатха
– Даллас, Техас
2004
В. Привет! Меня интересует эта тема, так как я собираюсь соединить медную трубу с алюминиевой частью (резьбовое соединение, ниппель на алюминии с крокс-гайкой для медной трубы или аналогичный). Вода, протекающая через систему, является чистой (питьевой). Есть ли проблема с этим суставом? Поможет ли мне вставить между ними отрезок трубы из ПВХ?
Все змеевики теплопередачи по всему миру построены с алюминиевыми ребрами, механически прикрепленными к медной трубе, и все они очень хорошо работают в течение многих лет на крышах и в различных средах, без коррозии. Как они не ржавеют?
Крис Моана
– Окленд, Новая Зеландия
22 июня 2010 г.
В. Я думал о сборке солнечного коллектора, используя инструкцию на сайте www.n3fjp.com/solar, но меня беспокоят медные трубки с алюминиевыми защелками. поглотители будут настраивать систему на преждевременный выход из строя? Или это маловероятно, поскольку между этими разнородными металлами не будет проходить жидкости?
Надеюсь получить ответ от кого-то, кто знает об этом.
Спасибо,
Кеннет Форрестер
– Ричмонд, Вирджиния, США
19 ноября 2012 г.
В. Могут ли другие разнородные металлы попасть в зону гальванической коррозии при наличии гальванической коррозии? Пример: когда алюминий и медь образуют узел гальванической коррозии, может ли растворимое железо попасть в этот узел?
Robert Aguirre
– Naperville, Illinois USA
1 марта 2013 г.
A. Привет, Роберт. Ваше понимание явления может быть глубже моего, и я могу неправильно понять вопрос, но я бы сказал «нет».
Начнем с одного металла, не связанного ни с каким другим металлом. Он состоит из атомов с положительно заряженными ядрами (хорошо, «ядрами», мисс Крабэппл), которые окружены электронами, уравновешивающими заряды, и все в порядке. Затем, допустим, эти атомы подвергаются воздействию коррозионной среды (похититель электронов). Агрессивная среда крадет электрон. Теперь этот атом больше не атом, а положительно заряженный ион в поисках электрона; поэтому он растворяется в среде в поисках электрона, чтобы уравновесить его. Итак, что на самом деле вызывает коррозию, так это потеря электронов из металла.
Металлы обладают электропроводностью, т. е. электроны могут перемещаться по ним из одного места в другое так же, как по проводу. Таким образом, если два разных металла каким-либо образом механически соединены без электрического изолятора между ними, электроны могут проходить через них.
Теперь возьмите кусок двух разных металлов, соединенных вместе, и подвергните их воздействию агрессивной среды, которая крадет электроны. Гальваническая защита/коррозия происходит следующим образом: когда у более благородного металла (в данном случае у меди) коррозионный раствор украл у него электрон, он имеет большее сродство к электронам, чем неблагородный металл, и немедленно крадет электрон у неблагородный металл (в данном случае алюминий). В результате атом меди остается уравновешенным атомом металла, а атом алюминия терпит неудачу и растворяется в растворе.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
Finishing.com – Пайн-Бич, Нью-Джерси
В. Подрядчик прикрепил короткие куски 25 мм меди к алюминиевым угловым стойкам, сплющив один конец и зафиксировав его цинковыми болтами. Посты были по ошибке обрезаны одним из его оперативников. Затем медь уйдет в подоконник/пол и будет заполнена бетоном.
Стоит ли волноваться? Сам алюминиево-медный стык закрывается клипсой из ПВХ и подвергается воздействию только ИРЛАНДСКОГО влажного воздуха.
Патрик Маллин
– Ома Тайрон Ирландия
14 мая 2013 г.
A. Цинковое покрытие на болтах уйдет первым.
Khzem Vahaanwala
Saify Ind
Бангалор, штат Карнатака, Индия
Привет, Патрик. Фото мне бы точно помогло – извините, я заблудился 🙂
С уважением,
Тед Муни, ЧП
Стремление к жизни Aloha
Finishing.com — Пайн-Бич, Нью-Джерси
Совместимость медных заглушек с алюминиевыми вентиляционными трубами
В. Моя ассоциация домовладельцев очень строга и требует меди для мигания и других воздействий. У меня, очевидно, есть алюминиевые вентиляционные трубы для моей сушилки и вытяжки. Если я поставлю медные колпачки на эти трубы, навлеку ли я на себя неприятности или это имеет значение?
Брайан Эллис
– Чесапик Вирджиния
12 мая 2014 г.
А.
Привет, Брайан. Теоретически алюминий подвергается гальванической коррозии рядом с местом соединения с медью, когда он влажный. Но это не такое критическое применение, как в самолете, а дождевая вода не обладает высокой проводимостью. На практике я бы просто не беспокоился об этом.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
finish.com – Пайн-Бич, Нью-Джерси
В. У меня есть вопрос по этой теме. Мы изучаем использование меди в бытовых приборах. У меня есть толстая медная пластина (чистота 99,9%) и я ставлю на нее алюминиевую кастрюлю. Когда я нагрел пластину (газовое пламя ниже), мы получили чешуйчатое черное окисление на поверхности меди, где соприкасались два металла. Также потребовалось больше времени для закипания воды (по сравнению с обычной чугунной плитой). Однако медь должна иметь более высокую теплопроводность. Так как же он мог закипеть медленнее? Мы думаем, что между ними возникла гальваническая реакция, а черное окисление действовало как изолятор и замедляло передачу тепла.
Это звучит правдоподобно? Можем ли мы нанести на медь покрытие или гальванопокрытие, чтобы предотвратить образование этого слоя окисления? Многие кастрюли и сковороды изготовлены из алюминия или анодированного алюминия, поэтому просто использование кастрюль из нержавеющей стали — недостаточно хорошее решение.
Ханс Венцель
– Фуллертон, Калифорния, США
16 июня 2014 г.
A. Привет, Ганс. Нет, мне это не кажется правдоподобным. Гальваническая коррозия включает два электрических пути: металлический путь, по которому могут течь электроны, и ионный путь (жидкость), по которому могут течь ионы. Если одного пути не существует (в данном случае жидкостного пути), я не думаю, что у вас может быть гальваническая коррозия.
Гальваническая коррозия, конечно, не единственный возможный вид коррозии.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
Finishing.com – Пайн-Бич, Нью-Джерси
В.
Меня интересует эта тема, потому что я буду подключать две батарейки АА через перемычку из алюминиевой фольги (алюминиевой проводящей ленты 3M) — Как вы думаете, может ли в связи с этим возникнуть гальваническая коррозия? Будет всего 3 вольта.
Буду признателен за помощь
Карлос Вильянуэва
– Чиуауа, Мексика
12 августа 2014 г.
А. Привет, Карлос. Гальваническая коррозия обычно не является проблемой в благоприятной среде, в которой обычно находятся электронные устройства. Я не совсем знаком с этой проводящей лентой, но я считаю, что клей является проводящим, поскольку голый алюминий не будет должным образом служить контактной поверхностью. этот тип. Что происходит, когда батареи необходимо заменить, если один их конец заклеен скотчем? (Я думаю, что контакты на обоих концах батарей должны быть никелевыми или химически никелированными, а не алюминиевой лентой).
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
Finishing.
com – Пайн-Бич, Нью-Джерси
В. Я собираю аппарат для точечной сварки и думаю об использовании алюминиевых стержней для удерживания медных электродов. Очевидно, у этого есть потенциал для гальванической реакции, но он останется в моем гараже и не промокнет. Будет ли проблемой медленная гальваническая реакция? Повлияет ли это на проводимость медно-алюминиевого перехода? Я буду пропускать через него ток около 1000 ампер, поэтому важна хорошая проводимость.
Ли Рэтлифф
– МакКинни, Техас, США
15 августа 2014 г.
Состав “No-Ox-Id”
Партнерская ссылка
(ваши покупки делают возможным использование Finishing.com)
А. Привет, Ли. Возможно, вы правы в том, что гальваническая коррозия сама по себе не будет проблемой в сухой среде, но поверхность алюминия окисляется до пленки с высоким сопротивлением, и по этой причине алюминий без покрытия редко является удовлетворительным проводником. Если соединение собрано с компаундом «No-Ox-Id», то, вероятно, все будет в порядке.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
Finishing.com – Пайн-Бич, Нью-Джерси
В. Кажется, это противоречит гальванической коррозии, но если я поставлю кастрюлю Cu в посудомоечную машину со столовыми приборами из нержавеющей стали, все будет хорошо, но если я включите алюминиевую кастрюлю, медь выходит черной. Вы можете это объяснить?
Дэвид Денли
– Хьюстон, Техас, США
10 декабря 2014 г.
A. Привет, Дэвид. Я не уверен, что понимаю то, что вы описываете, но для гальванического воздействия требуется проводящая металлическая дорожка между двумя металлами. Если алюминиевая кастрюля не касается медной кастрюли и не касается столовых приборов, то гальванической коррозии не происходит. Если два из этих трех металлов соприкасаются, а не третий, то между ними может происходить гальваническое воздействие, но не между третьим.
Алюминиевые кастрюли нельзя мыть в посудомоечной машине. Обычные моющие средства сильно щелочны и легко разрушают алюминий.
С уважением,
Тед Муни, ЧП
Стремление жить Алоха
finish.com – Пайн-Бич, Нью-Джерси
В. Здравствуйте. Я хотел бы поставить солнечный медный «ионизатор» в джакузи на кедровых дровах. Я не хочу добавлять в воду химические вещества, такие как бром, хлор и т. д., которые будут меняться примерно раз в неделю. «Плита» представляет собой алюминиевый ящик, погруженный в пресную воду. Металлы не будут находиться в непосредственном контакте. Должен ли я беспокоиться о повреждении моей печи? Будет ли размещение жертвенного цинкового болта защищать алюминий? Спасибо!
Брюс Бэрд
– Уотертаун, Нью-Йорк, США
28 апреля 2015 г.
A. Привет, Брюс. Не может быть гальванической коррозии, если детали не соприкасаются, но это не обязательно означает, что медь и алюминий могут полностью противостоять коррозии.
Цинковые аноды не защитят алюминий в пресной воде — вам понадобятся магниевые аноды.
Хотя я не совсем знаком с медными «ионизаторами», похоже, что они предназначены для добавления ионов меди в воду. Эта медь будет пытаться нанести покрытие на алюминий, и это может быть проблемой (я знаю, что медная пыль очень разъедает алюминий), но, надеюсь, магниевый анод защитит ее. Удачи.
С уважением,
Тед Муни, ЧП RET
Стремление к жизни Aloha
Finishing.com – Пайн-Бич, Нью-Джерси
В. Я ничего не знаю обо всех технических вещах, которые публикуют люди, но я надеюсь узнать, будет ли это проблемой для установить мои новые охранники водосточных желобов, сделанные из “алюминиевого проката” наши наши медные водосточные желоба. У них также есть сетка из нержавеющей стали, но не думаю, что она будет соприкасаться. Компания сказала, что я могу нанести покрытие на алюминий, но это звучит как много дополнительной работы.
спасибо!!
Лулу Кукуэль
– Санта-Крус, Калифорния, США
13 ноября 2015 г.
А. Привет, Лулу. Предполагая, что вы не посыпаете крышу солью, не распыляете на нее средство от плесени или что-то еще, так что единственная влага – это дождевая вода, я сомневаюсь, что это будет проблемой. Гальваническая коррозия требует проводящей жидкости, а дождевая вода довольно непроводящая. Кроме того, защита водосточных желобов не является критически важным приложением.
С уважением,
Тед Муни, ЧП РЕТ
Стремление жить Алоха
Finishing.com – Пайн-Бич, Нью-Джерси
В. Здравствуйте,
Я изучаю последствия гальванической коррозии из-за медной стружки и пыли, проникающих в алюминиевые катушки из-за высокого давления при механической обработке. Я пытаюсь найти экономичные способы удаления медной пыли из машины (стали) перед введением алюминия.
Если это неприемлемое решение, не лучше ли покрыть алюминий защитным металлом, чтобы предотвратить появление точечных отверстий в катушке? Сильно ли это повлияет на теплопередачу змеевика? Если нет, то каким металлом посоветуете его покрыть?
Спасибо!
Ник
Ник Скотт
– Гренада, Миссисипи, США
2 декабря 2015 г.
А. Привет. Я не очень понимаю, что вы подразумеваете под «катушками» или о каком теплообмене вы говорите. Не допускать пыли, вероятно, лучшее решение, но вы можете покрыть катушки медью или никелем или даже покрыть их никелированием химическим способом.
С уважением,
Тед Муни, ЧП RET
Стремление жить Алоха
finish.com – Пайн-Бич, Нью-Джерси
Гальванизированные гвозди для каркаса и медный сайдинг
В. Здравствуйте, весь мой дом облицован медью с переплетением листов 4×2. Мы строим пристройку, и вместо того, чтобы удалять медь, подрядчик прибил каркас прямо к медным листам с помощью горячеоцинкованных гвоздей. Нужно ли мне беспокоиться о коррозии и поломке моего дополнения? Это такая масса меди вокруг обрамляющих гвоздей, что я не был уверен, как я к этому отношусь. Я вижу этот горячий гальв. в основном сталь с цинковым покрытием. Дайте мне знать, если фотография дома поможет
Бриттани Келли
– Рок-Хилл, Южная Каролина
8 сентября 2016 г.
A. Привет, Бриттани. Как домовладелец, я не ожидал, что удаление сайдинга займет много времени; и медный сайдинг имеет хорошую стоимость лома. Так что мне кажется немного странным оставить старый медный сайдинг на месте, а не снимать его. Но я не строитель, и я полагаю, что, возможно, он не счел практичным прикреплять теперь свободный конец сайдинга к дому, если он обрежет его вместо того, чтобы просто оставить прикрепленными целые листы.
Гальваническая коррозия является проблемой во влажной среде, поэтому, если бы вы сказали мне, что он разрезал листы и прибил края оцинкованными гвоздями, я бы, вероятно, ожидал сильного окрашивания шляпок гвоздей. Но в том, что теперь будет сухой внутренний каркас, я не думаю, что ожидаю коррозии гвоздей.
С уважением,
Тед Муни, ЧП RET
Стремление жить Алоха
finish.com – Пайн-Бич, Нью-Джерси
(Вы находитесь на 1-й странице этой темы) Следующая страница >
Вопрос, ответ или комментарий в ЭТОЙ теме -или- Начать НОВУЮ тему
Отказ от ответственности: с помощью этих страниц невозможно полностью диагностировать проблему отделки или опасность операции.
Вся представленная информация предназначена для общего ознакомления и не является профессиональным мнением или политикой работодателя автора. Интернет в значительной степени анонимен и непроверен; некоторые имена могут быть вымышленными, а некоторые рекомендации могут быть вредными.
Если вы ищете продукт или услугу, связанную с отделкой металлов, пожалуйста, проверьте эти каталоги:
О компании/Контакты – Политика конфиденциальности – ©1995-2022 Finishing.com, Пайн-Бич, Нью-Джерси, США
Предотвращение коррозии | Блог архитектора
Статья на SimpleTwig: Гальваническая коррозия, иногда называемая гальваническим действием, описывает коррозию металла, когда этот металл находится в контакте, прямо или с помощью катализатора или другого элемента, с другим металлом, чья характеристики не комплиментарны. Часто два разных металла могут соприкасаться друг с другом без какой-либо коррозии, но некоторые комбинации действительно приводят к коррозии и, в конечном итоге, к выходу из строя.
Это может иметь решающее значение для предотвращения «ржавчины» и появления неприглядных пятен, предотвращения проникновения воды при выходе из строя гидроизоляции или даже предотвращения разрушения частей здания при выходе из строя крепежных элементов, таких как винты.
Мы рассмотрим, что это такое и как предотвратить этот тип коррозии, чтобы наши здания служили на многие десятилетия дольше.
Коррозия возникает, когда два металла имеют разные электрические характеристики, а присутствие электролита позволяет сформировать токопроводящий путь между двумя металлами. Этот путь позволяет ионам металла мигрировать от анода (положительно заряженного металла) к катоду (отрицательно заряженному металлу), тем самым ослабляя анод и делая его более восприимчивым к ржавчине. В частности, это связано с электрохимической реакцией, которая происходит, когда два разнородных металла вступают в контакт в присутствии электролита, такого как серная кислота или ацетат натрия.
Вот почему провод имеет защитную изоляционную оболочку, чтобы защитить его ток от перехода на другие металлы.
Думайте об этом как о понимании того, что все металлы обладают потенциалом проводимости. Именно разница электродных потенциалов вызывает коррозионное воздействие на положительно заряженный металл (анод), заставляя его растворяться в электролите. Это действие во многом похоже на то, как тепло передается на более холодную сторону стены: люди используют сопротивление изоляции, чтобы замедлить эту передачу, мы отмечаем качество этого сопротивления как R-факторы. Таким образом, даже два «плохих» металла могут быть близки друг к другу, если есть изолятор, препятствующий передаче электричества.
Тем не менее, как уже отмечалось, некоторые разные металлы могут без проблем соприкасаться друг с другом. В строительстве крайне важно знать, какие металлы могут лежать рядом друг с другом, а какие комбинации должны быть либо изолированы, либо размещены достаточно далеко друг от друга, чтобы предотвратить коррозию.
По иронии судьбы, в бетоне, где ацетат натрия, используемый для герметизации бетона и защиты его от атмосферных воздействий, может вызвать гальваническую коррозию металлов, установленных внутри или вокруг него.
В этом случае ацетат натрия действует не как резистор (или изоляция), а как катализатор, позволяющий ускорить коррозионное воздействие.
Таким образом, важно понимать, что металлы не только отличаются от соприкасающихся, но и то, что эти металлы «соприкасаются» или находятся достаточно близко, чтобы между ними проходили ионы через «раствор». Раствор может быть кислотным (как в кислотном дожде), солевым (как в соленой воде) или щелочным раствором, и как таковой по существу воссоздает действие батареи, то есть поток электронов между двумя металлами.
Дождь, Вода, Влажность, Третий Партнер:
Дождь бывает от слегка кислого до очень сильного, особенно в больших городах, где автомобили и грузовики выделяют загрязнения. С другой стороны, кислотный дождь делает то, к чему он прикасается, менее щелочным с точки зрения уровня pH. Поскольку кислотность и щелочность являются двумя сторонами одной медали, их уровни колеблются между ними. С точки зрения гальванического воздействия кислотный или щелочной дождь может увеличить поток электричества между двумя разнородными металлами.
В Индии, Австралии и некоторых других частях мира дождь обычно более щелочной.
Важно понимать, что именно электролит или, как определено, «жидкость или гель, содержащий ионы и который может быть разложен электролизом», является третьим элементом, необходимым наряду с двумя разнородными металлами для проведения реакции. Поскольку на большинство зданий попадает дождь, это является фактором, способствующим этому. Тем не менее, нельзя сбрасывать со счетов влияние влажности на внутреннюю часть дома или здания, особенно когда для отделки помещения используются металлические стойки, подвесные потолки, металлическая отделка и т. д.
НАИЛУЧШИЕ МЕТОДЫ ПРЕДОТВРАЩЕНИЯ ГАЛЬВАНИЧЕСКОЙ КОРРОЗИИ РАЗНООБРАЗНЫХ МЕТАЛЛОВ:
- Электрическое разделение металлов с помощью непроводящих материалов, которые останавливают миграцию ионов:
- Отдельные металлы с изолятором наподобие пластика;
- Используйте водоотталкивающие составы, такие как смазка, для предотвращения контакта с электролитами;
- Рассмотрите возможность гальванического покрытия благородными металлами* (например, золотом, серебром или платиной), которые лучше противостоят коррозии.
- Применение катодной защиты; Это метод, используемый для контроля коррозии металлической поверхности, превращая ее в катод электрохимической ячейки. Простой метод защиты соединяет защищаемый металл (анод) с более легко подвергающимся коррозии «жертвенным металлом», который действует как анод. Это достигается путем физического соединения анода, который необходимо защитить, проводом с жертвенным металлом.
- Для алюминия и меди нанесите антиоксидантную пасту. Антиоксидантную пасту можно легко найти в Интернете. Иногда ее называют «соединительной смазкой».
ВЫБЕРИТЕ ПОДХОДЯЩИЕ МЕТАЛЛЫ, ЧТОБЫ ИЗБЕЖАТЬ ГАЛЬВАНИЧЕСКОГО ВОЗДЕЙСТВИЯ ВСЕ ВМЕСТЕ:
Просто выбирая металлы, которые избегают гальванического воздействия, никогда не будет проблем. Тем не менее, в современном строительном мире подрядчик может легко смешать неправильный тип крепежа с неправильным металлом.

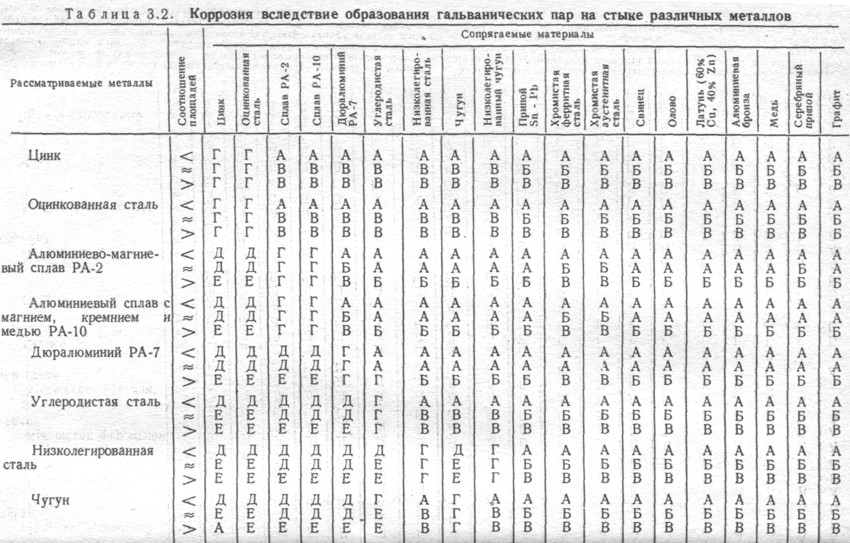

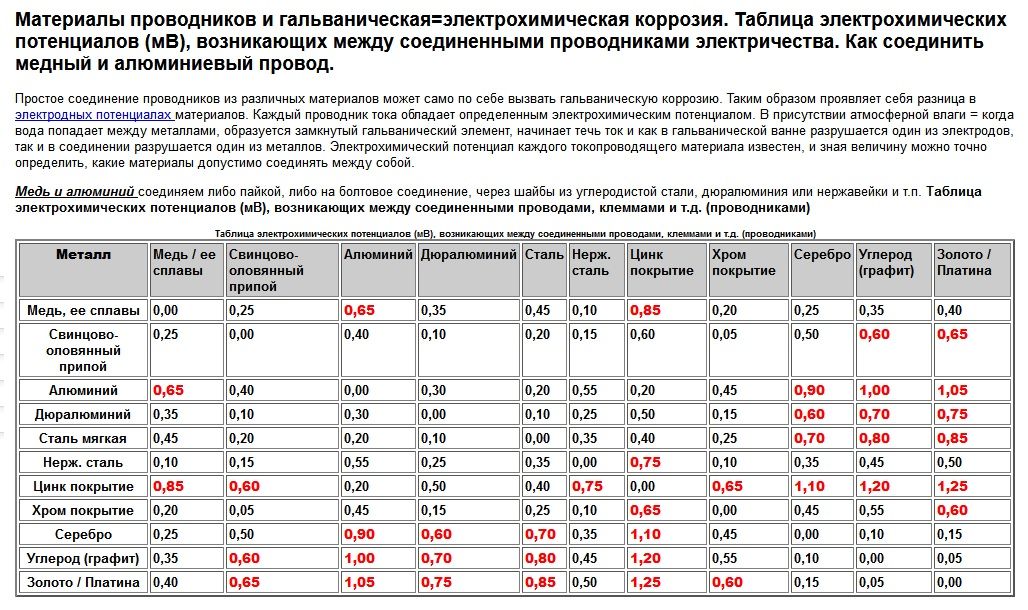

В этом отношении нужно понять, как читать следующую таблицу, в которой перечислены все металлы.
Затем SimpleTwig попытается извлечь наиболее часто используемые конструкционные металлы для отдельной таблицы, чтобы обеспечить предотвращение гальванического действия в наших проектах и для тех, кто использует эту статью в своих проектах.
Глядя на медь, часто используемую в металлических отливах, желобах и водосточных трубах, диаграмма показывает, что нет никаких проблем при контакте с алюминием (но см. примечания по меди ниже), сталью или чугуном, но есть представляет собой проблему при контакте с нержавеющей сталью, другим распространенным металлом с блестящим покрытием.
Чтобы понять эту диаграмму, «более благородными» металлами являются анодные металлы в нижней части диаграммы, то есть, хотя золото является благородным металлом, бронза более благородна, чем чугун. Наименее благородным металлом является магний и его сплавы.
В другой форме в виде списка мы показываем наиболее анодные (подверженные коррозии металлы) до наиболее катодных металлов (пассивных в том смысле, что они не подвергаются коррозии, но пропускают ионы при контакте с «плохим» металлом).
).
АНОДНЫЙ – активный
- Магниевые сплавы
- Цинк
- Бериллий
- Алюминий 1100, 3003, 3004, 5052, 6053
- Оцинкованная сталь
- Кадмий
- Алюминий 2017, 2024, 2117
- Мягкая сталь (1018), Кованое железо
- Чугун, Низколегированная высокопрочная сталь
- Хромовое железо (активное)
- Нержавеющая сталь, серия 430 (активная)
- Нержавеющая сталь 302, 303, 304, 321, 347, 410, 416, (активная)
- Никель (резистивный)
- Нержавеющая сталь 316, 317, (активная)
- Плотник 20 CB-3 из нержавеющей стали (активный)
- Алюминий Бронза (CA 687)
- Hastelloy C (активный), Inconel 625 (активный), титан (активный)
- Припои свинцово-оловянные
- Свинец
- Олово
- Инконель 600 (активный)
- Никель (активный)
- Латунь (морская, желтая, красная, адмиралтейская)
- Медь (CA102)
- Марганцевая бронза, оловянная бронза
- Кремниевая бронза
- Нейзильбер
- Медно-никелевый сплав
- 430 нержавеющая сталь
- Никель (пассивный), алюминий, бронза
- Монель 400, К500
- Серебряный припой
- Никель (пассивный)
- Хромированное железо (пассивное)
- 302, 303, 304, 321, 347, нержавеющая сталь (пассивная)
- 316, 317, нержавеющая сталь (пассивная)
- Carpenter 20 CB-3 нержавеющая сталь (пассивная), Incoloy 825
- Сплав никель-молибде-хром-железо (пассивный)
- Серебро
- Титан и титановые сплавы
- Графит
- Цирконий
- Золото
- Платина
Катод – пассивный
Как используются определенные металлы в конструкции:
Кадмий:
Кадмий часто является жертвенным металлом в качестве покрытия для других металлов, чтобы предотвратить основной металл.
Кадмий с гальваническим покрытием представляет собой прочное и универсальное металлическое покрытие, мягкий белый металл, который при нанесении на сталь, чугун, ковкий чугун, медь и порошковый металл действует как защитный слой для материала подложки. Чтобы усилить защиту от коррозии при использовании кадмирования, на металл с покрытием можно нанести хроматные конверсионные покрытия, придающие знакомый золотой или оливково-серый цвет. 9№ 0004
Это покрытие хорошо сочетается со склеивающими клеями (авиационная промышленность) и в условиях соленой воды. Дополнительную информацию можно найти здесь: http://www.chemprocessing.com/page.asp?pageid=54&
Медь:
шины.

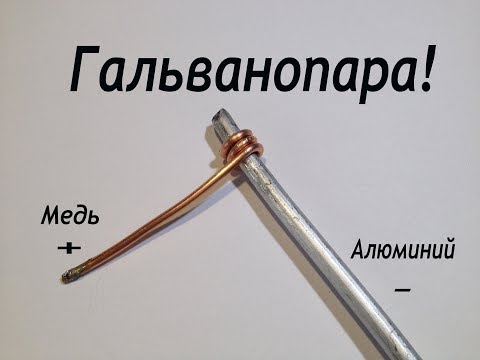

Алюминий очень подвержен гальванической коррозии при контакте с медью, с электролитом, таким как вода, с некоторым содержанием ионов. Например, медные болты можно оловить, чтобы остановить или замедлить гальваническую атаку. Эта коррозия может быть критической в самолете, но может быть поверхностной в архитектурных проектах, поскольку алюминий будет подвергаться коррозии, но, например, дождевая вода не обладает высокой проводимостью, учитывая, что в сильно загрязненных городах это может быть изменяющимся фактором.
Крепеж:
Поскольку болты, винты и сварные швы окружены материалами, которые они скрепляют, они могут взять на себя роль анода, что может привести к быстрой коррозии, поэтому их следует избегать. Крепежи с цинковым покрытием используются только со сталью, покрытой алюминием, цинком и алюминием. Крепеж с цинковым или алюминиевым покрытием не должен прикреплять панели из меди или нержавеющей стали.
Чтобы свести к минимуму риск, совместите металл поверхности как на застежке, так и на металле, к которому он присоединяется. При необходимости подберите «большой анод» (металл, который будет ржаветь) с небольшим катодом, чтобы ограничить коррозию, т. е. используйте крепежные детали, такие как болты и винты, из металла с меньшей вероятностью коррозии или более катодного, чем металл, к которому он крепится. 9Таблица совместимости 0004 от SimpleTwig Architecture.
Сведение к минимуму гальванической коррозии:
- использовать аналогичные металлы;
- предотвращают намокание разнородных металлов, электрическое соединение водой или влажностью;
- предотвращают соприкосновение «маленьких анодов» с «большими катодами»;
- добавляют защитные покрытия, известные как расходуемые покрытия, для защиты основного металла и его функций;
- добавить другие покрытия, такие как краска, пластик или другой неметаллический барьер. Обратите внимание, что лакокрасочное покрытие может быть поцарапано и, таким образом, обнажится металл, а изделие подвержено гальваническому воздействию при контакте с другим металлом.
Обратите внимание, что лакокрасочное покрытие может быть поцарапано и, таким образом, обнажится металл, а изделие подвержено гальваническому воздействию при контакте с другим металлом.Средства для защиты древесины (палубы): , содержащие медь, ртуть или фториды.
Не допускайте прямого контакта панелей и отделки из алюминия, алюминиевого и гальванического покрытия с консервантами для древесины, содержащими медь, ртуть или фториды. Избегайте прямого контакта между голыми металлическими панелями и обработанной древесиной, когда на металлической поверхности, соприкасающейся с древесиной, часто образуется конденсат, а обработка древесины «более благородна», чем металлическая поверхность. Используйте соответствующий барьер, чтобы разделить их.
Пассивирование:
Процесс, заключающийся в очистке и герметизации поверхности, снижает электрический потенциал металла и улучшает его коррозионные свойства.
Пример:
Соединение латунной пластины с алюминиевой пластиной с помощью болта из нержавеющей стали 304.
И латунь, и алюминий будут сильно коррозировать там, где они соприкасаются с нержавеющей сталью, потому что они гораздо более анодированы, чем нержавеющая сталь. Алюминий будет подвергаться коррозии больше, потому что он более анодный, чем латунь, а также будет подвергаться коррозии в местах контакта с латунью, поскольку латунь более катодная.
В этом случае должен быть барьер между латунью и алюминием, с выбором болта, совместимого с обоими материалами.
ЗАКЛЮЧЕНИЕ :
Для крупных проектов крайне важно, чтобы к проекту был назначен профессиональный составитель спецификаций, который полностью понимает, какие материалы используются/предлагаются, и может дать рекомендации по внесению изменений или определить подходящие покрытия. , разделения и изоляторы для предотвращения гальванического воздействия.
В небольших жилых проектах часто зависимость от надлежащего использования материалов ложится на Подрядчика, а иногда и на Архитектора, который участвует в обоих плечах, чтобы предотвратить коррозию металла.
В любом случае следует обратить внимание на основные материалы дома, включая деревянный настил (и винты из нержавеющей стали или болты с покрытием), медные желоба и водосточные трубы (с использованием медных крепежных элементов), алюминиевые пороги, кровельные крепежные элементы и т. д., чтобы убедиться, что эти компоненты прочно держатся. со временем и функционируют, как задумано структурно. Таким образом, можно предотвратить появление пятен, неприглядных изъянов или окисления, а также разрушение конструкции.
Не забудьте прочитать больше наших практических статей и статей о технологиях в нашем блоге SimpleTwig Architect. Или просто выберите новую категорию из списка в правой колонке. Комментарии приветствуются и приветствуются.
СНОСКИ:
*Благородные металлы включают: рутений, родий, палладий, серебро, осмий, иридий, платину, золото. Эти металлы могут действовать как изолятор, предотвращая гальваническое воздействие и тем самым предотвращая коррозию.
