Классификация газопроводов по давлению газа, назначению, способу прокладки

Современные системы газоснабжения предполагают использование достаточно сложного комплекса оборудования, с помощью которого организовывается доставка природного топлива конечным потребителям.

Как правило такая доставка организуется через сложную систему газопроводов, причем капитальные затраты на ее создание, как правило, составляет не меньше 80% от стоимости всех затрат на снабжение конечного объекта природным газом.

Как и для любых других стандартных решений принята определенная классификация нефте и газопроводов, причем такое разделение по видам и типам предусматривает несколько критериев, которые дают возможность точно определить назначение и функции отдельного участка системы, а также обозначить материалы, технологии и стандарты создания и обслуживания таких участков. К основным из таких критериев относится разделение всех существующих газотранспортных магистралей по уровню давления передаваемой среды.

Современные системы передачи газа по трубопроводам используют принцип избыточного давления, то есть в начале магистрали создается определенное давление, при помощи которого и выполняется транспортировка газовой среды. По уровню такого давления газопроводы делят на четыре типа:

высокого давления первой категории с уровнем давления 1.6 до 1 2 МПа;
высокого давления второй категории с уровнем давление от 0,3 до 0,6 МПа;
среднего давлением от 0,005 до 0,3 МПа;
низкого давления до 0,005 МПа.

Дополнительная классификация газопроводов

Из классификации по уровню давлением логично вытекает дополнительная классификация или расшифровка классификация газопроводов по назначению:

транспортировки газа между населенными пунктами. В магистралях передачи этого вида топлива применяют газопроводы высокого давления;
для подвода к крупным потребителям и газорегуляторным пунктам используют газопроводы среднего давления;

системы низкого давления используют для подачи газом бытовым потребителям, коммунальным предприятиям и учреждениям с незначительным потреблением этого вида топлива.

По выполняемым функциям существующие виды газопроводов делят на:

распределительные. К ним относятся газопроводы, размещенные снаружи объектов и поставляющие к ним газ от магистральных трубопроводов или газораспределительных пунктов;
газопроводы ввода-вывода. Это отдельные участки газопровода, которые размещаются на узлах соединения газопроводов разного типа и представляют собой небольшой участок от места подключения до запорной арматуры основного трубопровода;
внутренние. газопровод низкого давления от водного участка до конечного потребителя, то есть газового прибора определенного типа.

По месту прокладки принято разделять такие системы на:

наземные;
подземные и подводные;
проложенные внутри зданий и сооружений.

Как правило, магистральные трубопроводы и трубопроводы среднего давления прокладываются комбинированным методом, то есть часть трубы может идти под землей, под водой, а также по воздуху.

В качестве материалов для изготовления трубопроводов в основном используется сталь. Для газопроводов низкого давления могут применяться полимерные трубки.

Естественно, что что объединение в единый комплекс управления, обслуживания, и ремонта такой системы невозможно без элементов автоматики, обеспечения безопасности, запорной арматуры.

Наш завод «ВолНА» проектирует и изготавливает различное оборудование для нефтегазовой промышленности, в том числе для обустройства газопроводов разного типа и назначения. С ассортиментом продукции вы можете познакомиться на нашем сайте или напрямую обратиться к специалистам для заказа требуемого оборудования и выбора наиболее выгодного варианта доставки по России.

Охранная зона газопровода низкого давления

В настоящей статье мы расскажем, что такое газораспределительная сеть (далее также ГРС) низкого давления, проанализируем, каким образом она учитывается в реестре недвижимого имущества, как для нее определяются и ставятся на кадастровый учет охранные зоны.

Охранная зона для газопровода низкого давления, нормативный акт

Газопровод низкого давления является одним из видов газораспределительной сети. В такие сети могут входить газопроводы низкого, среднего и высокого давления.

По газораспределительной сети осуществляется доставка газа от магистральных газопроводов до конечного потребителя, т.е. до жилых домов и предприятий. Газораспределительная сеть, как правило, признается объектом недвижного имущества и, соответственно, проходит реестровый учет.

Таким образом, ГРС проходит технический (кадастровый) учет и государственную регистрацию прав на него. Технический учет газопровода проводится посредством определения координат и протяженности нитки трубопровода. После этого осуществляется его постановка на кадастровый учет как линейного объекта. Права на сеть заявляются либо эксплуатирующей организацией, либо предприятием, являющимся собственником газопровода — ввода.

Для лучшего понимания данного вопроса приведем основные термины, используемые в действующем законодательстве:

1) Распределительные газопроводы – газопроводы, обеспечивающие подачу газа от газораспределительных станций магистральных газопроводов или других источников газоснабжения до газопроводов-вводов или организаций, потребляющих газ;

2) Межпоселковый газопровод – распределительный газопровод, проложенный между поселениями;

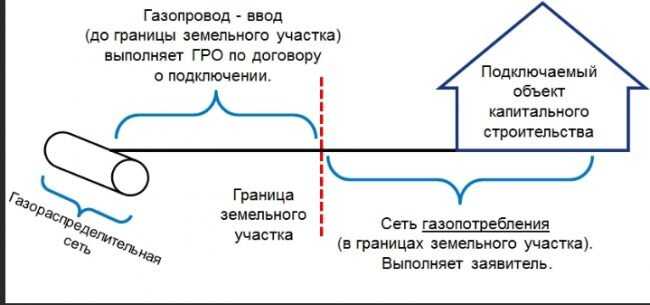

3) Газопровод-ввод – газопровод от места присоединения к распределительному газопроводу до отключающего устройства или наружной конструкции здания либо сооружения потребителя газа.

Охранная зона газопровода низкого давления – сколько метров?

Охранная зона наружного газопровода низкого давления составляет по 2 метра от оси нитки, также как и для ГРС среднего и высокого давления.

Охранная зона подземного газопровода низкого давления составляет по 3 метра от оси нитки, также как и для ГРС среднего и высокого давления.

Поскольку даже ГРС низкого давления является опасным объектом, любые работы, проводящиеся вблизи нее, должны осуществляться только под строгим надзором и контролем специалистов эксплуатирующей организации. Любое повреждение сети может привести к несчастному случаю или же оставить в зимнее время без отопления целый населенный пункт. Именно это вызывает необходимость устанавливать охранные зоны газопроводов низкого давления, среднего и высокого давления.

В границах охранных зон газа запрещаются строительство жилых строений, земляные работы, ограничение доступа к сетям для сотрудников газовых организаций, разведение огня и т. д.

Так как газопровод является источником повышенной опасности на указанных охранных территориях необходимо соблюдать режим ограниченной хозяйственной деятельности. Это означает, что любые действия, которые могут привести к выходу из строя газопровода, запрещены. Например, земляные работы в зоне отчуждения ГРС могут привести к взрыву и несчастному случаю.

Следует иметь в виду! Охранная зона газопровода низкого давления для строительства может оказаться серьезным препятствием.

Установление охранной зоны газопровода

На местности территория отчуждения обозначается специальными знаками. Мероприятия по информированию должны проводиться предприятием – собственником ГРС. Кроме того, собственнику сети надлежит обеспечить внесение сведений о границах охранных зон в Государственный реестр недвижимости.

Установление охранной зоны газовой сети, ее координирование обеспечивает кадастровый инженер. Постановка ГРС на учет начинается с подготовки в отношении нее технического плана, в котором будут отражены уникальные характеристики объекта: протяженность, координаты и т. д. По нормам действующего законодательства регистрация прав на объект и кадастровый учет происходят одновременно.

После того как сведения вносят в госреестр недвижимости, кадастровый инженер готовит карту (план). Карта (план) – это специальный документ, на основании которого сведения о территории отчуждения объекта вносятся в госреестр недвижимости.

Следует также учесть, что постановка ГРС низкого давления на государственный кадастровый учет – это обязанность собственника нитки. Если владелец сети не обеспечил установления охранной территории, он лишается возможности требовать возмещения убытков в случае несанкционированных работ и повреждения ГРС. Также при отсутствии охранной территории собственник ГРС в случае аварии не сможет требовать беспрепятственного прохода, проезда к месту поломки.

Самая главная причина, по которой важно внести охранную зону надземных газопроводов низкого давления и высокого давления в Государственный реестр недвижимости, это предупреждение несчастных случаев и аварий. При отсутствии соответствующих сведений огневые или земляные работы вблизи ниток ГРС могут привести к взрыву.
