Уклоны газопроводов необходимо увязывать с рельефом местности. Если уклон совпадает с направлением движения газа, то его величину мож-но уменьшать. В соответствии с требованиями Правил Госгортехнадзора минимально допустимый t уклон составляет 0 0015 или 1 5 мм на каждый метр длины газопровода. [1]

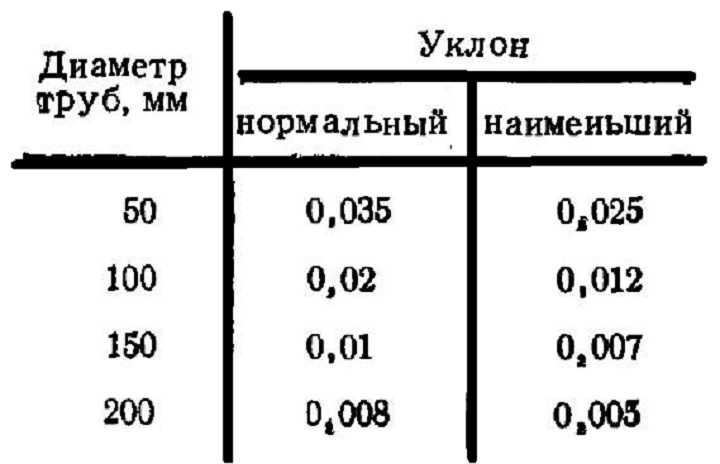

Уклон газопровода к стояку и приборам ( кроме счетчика) для труб диаметром до 32 мм делают 0 ОС2н – 0 005 мм, а для труб диаметром 40 – 75 мм – 0 008 – 0 015 мм. [2]
Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 – 5 мм на 1 м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика к приборам. [3]
Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 – 5 мм на I м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика К приборам. [4]
Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 – 5 мм на 1 м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика к приборам. [5]
Уклон газопроводов должен быть от счетчика к газовому вводу и от счетчика к газовым агрегатам. [6]
Уклоны газопровода соответствуют проекту. [7]
Если уклон газопровода идет против направления течения газа в трубе, то величина уклона должна быть несколько больше, чем в тех случаях, когда направление уклона совпадает с направлением течения газа. [8]
Внутри жилых зданий уклон газопроводов должен быть от счетчика к стояку и от счетчика к газовым приборам; в котельных и помещениях коммунально-бытовых потребителей уклон делают от счетчика к газовому вводу и от счетчика к газовым приборам.
[9]Для беспрепятственного стока конденсата уклон газопровода должен приниматься в пределах 0 005 – 0 009; в пониженных точках линии следует установить дрйпы для конденсата. [10]
Для экономии земляных работ уклоны газопроводов желательно по возможности приспособить к рельефу поверхности улиц. [11]
Для экономии земляных работ уклоны газопроводов желательно по возможности приспосабливать к рельефу поверхности улиц. [12]
При наличии газовых счетчиков уклон газопровода должен быть от счетчика к стояку или вводу и от счетчика к газовым приборам. [13]
Это рас-зтояние зависит от уклона газопровода, скорости газового потока и количества имеющейся в газопроводе жидкости и должно определяться практическим путем, исходя из конкретных условий. [14]
Какое значение имеют постель и уклоны газопроводов. [15]
Страницы: 1 2 3
Требования к проектированию
Главная / Справочник / Оборудование для СУГ / Требования к проектированию
При проектировании и эксплуатации объектов СУГ надлежит руководствоваться СП 62. 13330.2011 «Газораспределительные системы» (актуализированная редакция СНиП 42-01-2002), ПБ 12-609-03 «Правила безопасности для объектов, использующих сжиженные углеводородные газы», ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением». Как правило, следует предусматривать резервуары, трубопроводы жидкой и паровой фаз, запорную арматуру, предохранительные запорные клапаны (ПЗК), регуляторы давления газа, предохранительные сбросные клапаны (ПСК), контрольно-измерительные приборы (КИП). При необходимости в составе резервуарной установки следует предусматривать испарительные установки. В составе групповой баллонной установки следует предусматривать баллоны для СУГ, запорную арматуру, регулятор давления газа, ПЗК, ПСК, манометр.
Конструкция предохранительных запорных клапанов и запорной арматуры должна соответствовать требованиям государственных стандартов, обеспечивать герметичность не ниже класса «А» при PN 25, Траб от –40 до +45 °С.
Необходимо предусматривать сбор образующегося в трубопроводах конденсата с помощью конденсатосборников. При установке резервуаров следует предусматривать уклон не менее 2% в сторону сборника конденсата, воды и неиспарившихся остатков. Сборник конденсата не должен иметь выступов над нижней образующей резервуара, препятствующих сбору и его удалению, а также неиспарившихся остатков. Уклон газопроводов следует предусматривать для наружных газопроводов не менее 5% в сторону конденсатосборников. Вместимость конденсатосборников принимается не менее 4 л на 1 м
Для надземной установки могут предусматриваться как стационарные, так и транспортабельные (съемные) резервуары СУГ. Рабочее давление СУГ после регуляторов не должно превышать проектного. Установку ПСК следует предусматривать на каждом резервуаре, а при объединении резервуаров в группы (по жидкой и паровой фазам) — на одном из резервуаров каждой группы. Пропускная способность ПСК определяется расчетом.
В проектах следует предусматривать, как правило, подземную прокладку газопроводов. Наземная и надземная прокладка газопроводов допускается при соответствующем обосновании, а также на территории ГНС, ГНП, АГЗС.
Заглубление подземных газопроводов паровой фазы СУГ низкого давления от резервуарных (с искусственным испарением) и групповых баллонных установок следует предусматривать не менее уровня промерзания грунта, с целью исключения конденсации паров газа.
Существуют два основных вида обвязки испарителей: стандартная (когда после испарения паровая фаза напрямую доставляется потребителю, см. рис. 11.5) и «фид бэк» (когда паровая фаза поступает в верхнюю часть резервуара, а отбор ее идет из другой точки емкости, см. рис. 11.6). Необходимо понимать различия данных проектных решений.
Основная опасность стандартной схемы обвязки при надземной прокладке газопровода — реконденсация и возникновение «пробок» в трубопроводе (обратного перехода из паровой фазы в сжиженную). Она возникает в случае сильных отрицательных температур и при маленьких диаметрах трубопровода паровой фазы.
В случае обвязки «фид бэк» паровая фаза СУГ поступает после испарителя обратно в резервуар, немного повышая давление в нем. Таким образом, при обвязке «фид бэк» КПД испарителя несколько меньше, чем при стандартной схеме, поскольку часть энергии тратится на поднятие давления в резервуаре.
При этом поступающая из испарителя паровая фаза СУГ смешивается с находящейся в резервуаре и остывает до температуры, близкой к температуре окружающей среды. Более длинные молекулы ШФЛУ, незначительно присутствующие в СУГ, конденсируются на стенках резервуара, который играет роль сепаратора-фазоразделителя. Отбор паровой фазы СУГ производится из другой точки резервуара, и, поскольку газ в резервуаре охладился до температуры окружающей среды, его температура при прохождении через трубопровод не изменяется, конденсации в трубопроводе не происходит.Другим последствием обвязки резервуара методом «фид бэк» является накопление со временем в резервуаре тяжелых фракций ШФЛУ (конденсата). Применяемая за рубежом (в частности, в Италии) практика помещения теплообменника испарителя непосредственно в нижнюю часть резервуара, решающая эту проблему путем прямой возгонки тяжелых фракций ШФЛУ, в России распространения не получила.
Рис.11.5. Стандартная обвязка резервуара
Рис. 11.6. Обвязка резервуара «фид бэк»
Технология «фид бэк» позволяет поддерживать уровень расхода газа у потребителя независимо от уровня СУГ в резервуаре (рис. 11.7). Происходит это вследствие подключения к резервуару испарителя, который затем возвращает уже паровую фракцию СУГ обратно в резервуар. Таким образом, в случае падения давления в резервуаре ниже установленного предела, жидкая фаза СУГ начинает поступать в испаритель, который увеличивает давление внутри резервуара, тем самым обеспечивая бесперебойное газоснабжение потребителя (вплоть до полного опорожнения резервуара). Управление подачи газа в испаритель осуществляет контрольный клапан (рис. 11.8).
При понижении давления в резервуаре, которое подается на контрольный вход 6, пружина 1 перемещает затвор 2. При этом со входа СУГ 3 сжиженный газ через встроенный термоклапан 4* поступает на выход 5 и далее на вход испарителя (см рис. 11.7). Дальнейший рост давления приводит к сжатию пружины 1, вследствие чего достигается равновесное состояние системы.
Рис.11.7. Структурная схема обвязки резервуара по технологии «фид бэк»
Рис.11.8. Контрольный клапан: 1 — пружина; 2 — затвор; 3 — вход СУГ; 4 — встроенный термоклапан; 5 — выход СУГ; 6 — контрольный вход
* Разрешает подачу газа при выходе испарителя на рабочий режим.
