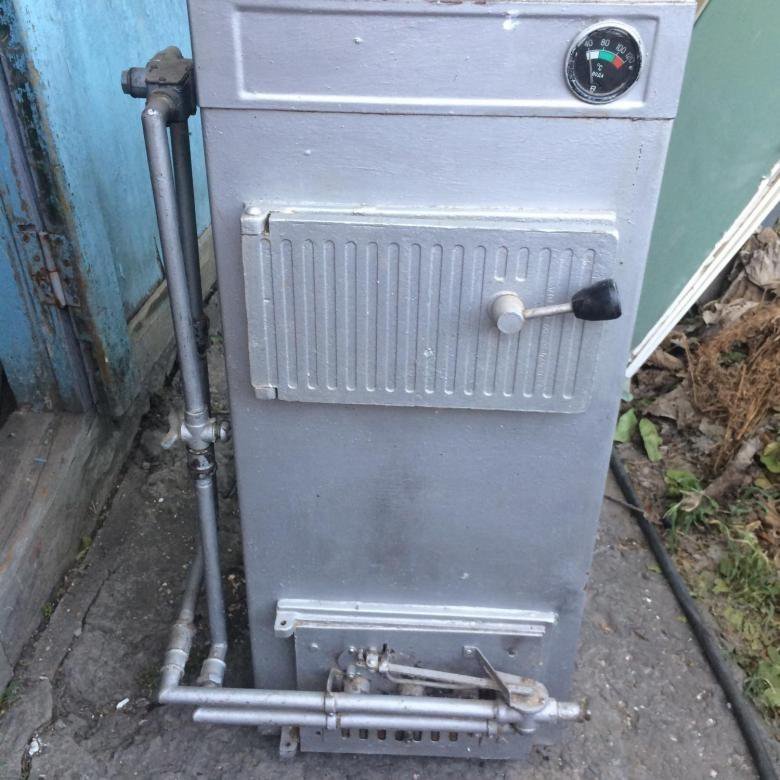

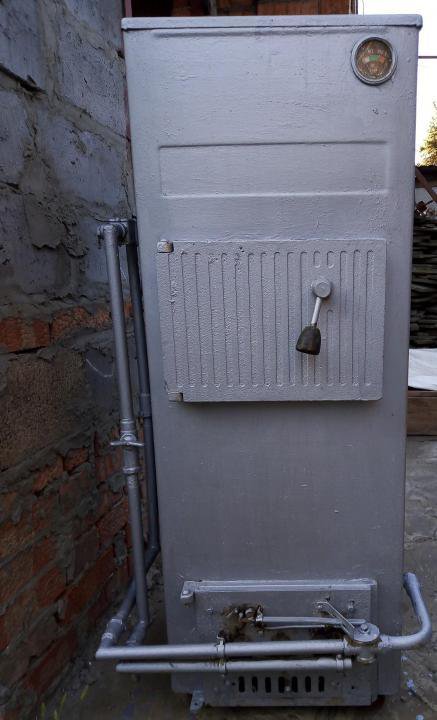

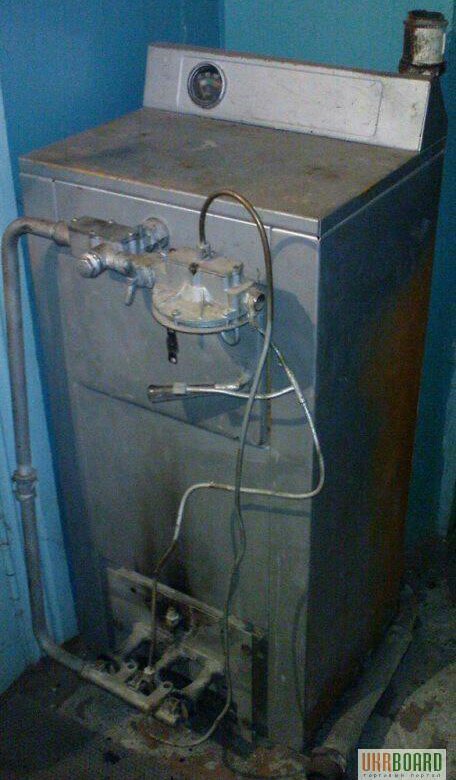

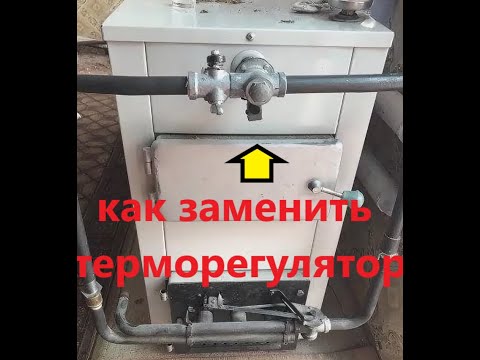

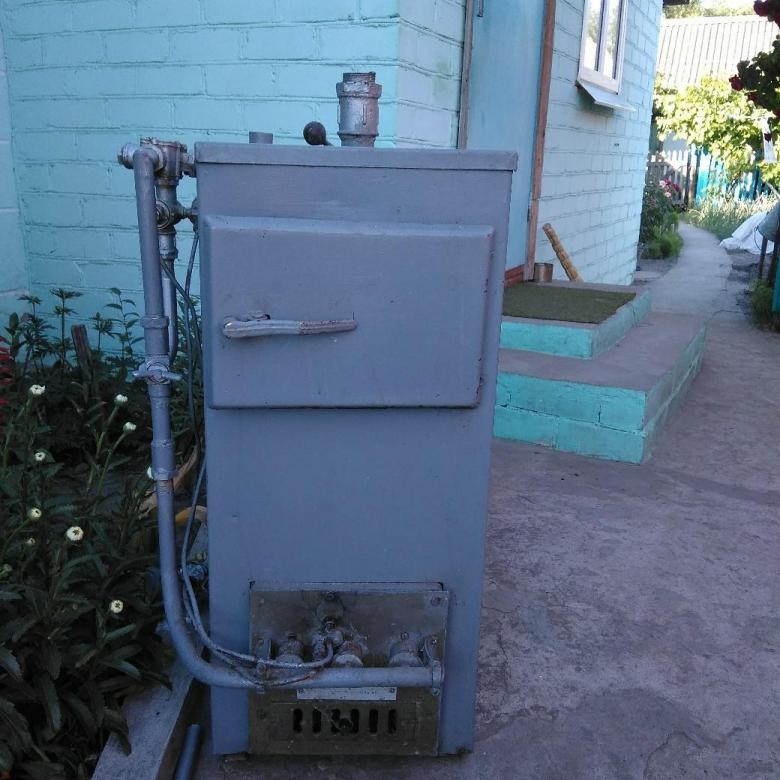

Автоматика для котла кст 16 в категории “Строительство”

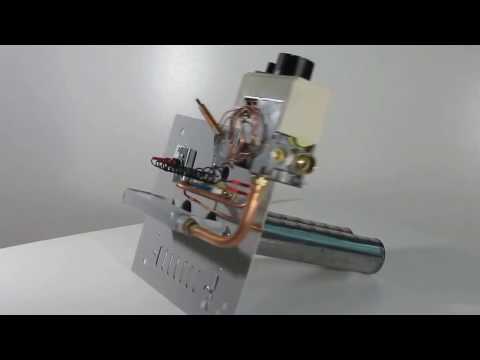

Газогорелочное устройство Вакула 10 кВт
Доставка по Украине
3 741 грн
Купить
GazVodA
Автоматика Евросит с горелками 16 кВт (для котлов старого образца), цена
Доставка по Украине
4 250 грн
Купить
Баклажан – товары для дома и семьи
Вакула 20 кВт – Газогорелочное устройство
Доставка из г. Харьков
3 741 грн
Купить
GazVodA
Газовая автоматика ПГ-16К к газовому котлу
Доставка по Украине
4 050 грн
Купить
Баклажан – товары для дома и семьи
Пристрій газопальниковий для котлів ПГ-16К
На складе
Доставка по Украине
3 890 грн
3 700 грн
Купить
інтернет-крамниця “Тепла Хвиля”
Пристрій газопальниковий для котлів ПГ-10К
На складе
Доставка по Украине
3 890 грн
Купить
інтернет-крамниця “Тепла Хвиля”

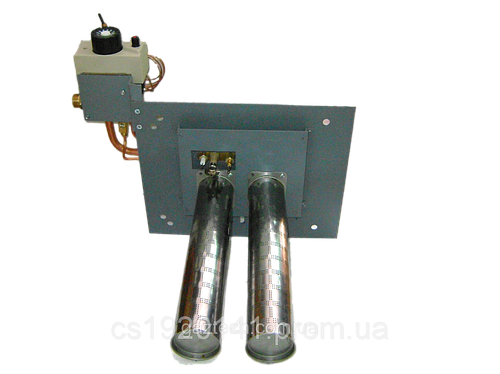

Газогорелочное устройство Вакула 10, 16, 20 кВт (клапан EURO Sit 630, горелки Polidoro)
Доставка по Украине
4 386 грн
Купить
GazVodA
Автоматика Евросит с горелками 16 кВт (для котлов старого образца), цена
Доставка по Украине
4 250 грн
Купить
Баклажан – товары для дома и семьи

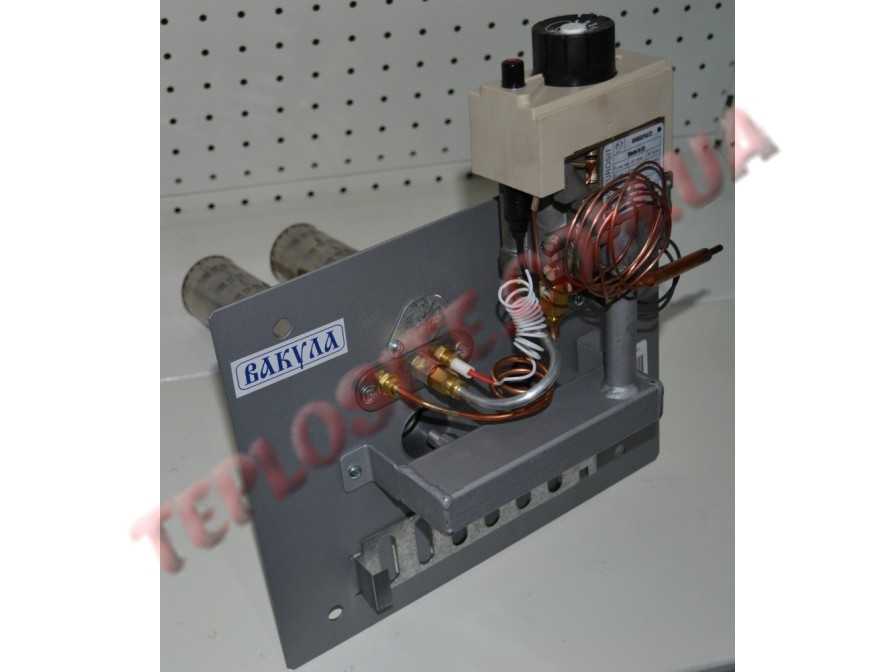

Газогорелочное устройство Вакула 16 кВт EUROSIT Италия
Доставка по Украине
4 257 грн
Купить
GazVodA
Автоматика для твердотопливных котлов Inter Electronics IE-72 PID v1 T2 (1.
1.6)
Доставка по Украине
2 176.14 грн
Купить
Интернет магазин «Рикстон»
Автоматика (Eurosit 630 с микрофакельными горелками) для газового котла КЧМ, КСТ (20 кВт)
Доставка по Украине
4 250 грн
Купить
Баклажан – товары для дома и семьи
Газогорелочное устройство (автоматика) Вакула 16 кВт В-16,Оригинал.
Доставка по Украине
5 950 грн
Купить
Интернет магазин HEATERS – тэны и аксессуары.
Автоматика зажигания к Thermona, Berteli FT16 , арт. 21938
Доставка по Украине
4 294 грн
Купить
“ПромОВК” отопление, водоснабжение, канализация
Газогорелочное устройство Arti УГ-16 spn автоматика SIT 630 для котла
На складе в г. Каменское
Доставка по Украине
4 650 грн
Купить
veronikadnepr
Газогорелочное устройство Вакула 16 кВт
Доставка из г. Житомир
4 074 грн
Купить
GazVodaKyiv
Смотрите также
Газогорелочное устройство для котлов типа АТОН 16 кВт с автоматикой Eurosit 630
Под заказ
Доставка по Украине
5 666 грн
Купить
GazMaster Запчастини та комплектуючі до газового обладнання
Газогорелочное устройство Арбат-16 для котлов c автоматикой Eurosit-630 (трубная горелка).
На складе в г. Каменское
Доставка по Украине
5 480 грн
Купить
veronikadnepr
Трубка запальника автоматики для газового котла Honeywell L-400 мм, D-4 мм, М10х1 – 7/16
На складе
Доставка по Украине
150 грн
Купить
©ТЕХНОЗИП — запчасти для бытовой техники с доставкой по всей Украине
Газогорелочное устройство Вакула 10 кВт TVG
Доставка по Украине
3 990 грн
Купить
GazVodaKyiv
Газогорелочное устройство для котлов типа КЕБЕР 16 кВт с автоматикой Eurosit 630
Под заказ
Доставка по Украине
5 195 грн
Купить
GazMaster Запчастини та комплектуючі до газового обладнання
Автоматика для котлов отопления Nowosolar PK-16
Под заказ
Доставка по Украине
2 150 грн
Купить
ТЕПЛО БЕЗ ГАЗА
Автоматика для твердотопливного котла Inter Electronics IE-72 PID v2 T2 два насоса (1.
1.6)
Под заказ
Доставка по Украине
2 795 грн
Купить
ТЕПЛО БЕЗ ГАЗА
Горелка основная газовой автоматики Краб – 2
Доставка из г. Луцк
1 250 грн
Купить
Господар — Луцк
Б/У коллектор печной газовой автоматики УГОП-16 автоматика для грубок и котлов
Доставка из г. Луцк
530 грн
Купить
Господар — Луцк
Горелка печной газовой автоматики УГОП-16 автоматика для грубок, печей и котлов КСТ и КЧМ
Доставка из г. Луцк
670 грн
Купить
Господар — Луцк

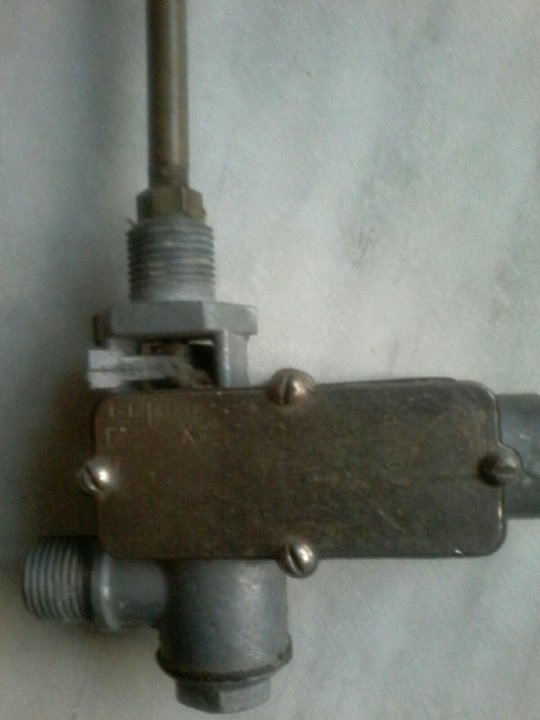

Мембраны газовой автоматики АПОК-1, запчасти газовой автоматики АПОК для котлов КЧМ и КСТ-16
Доставка по Украине
400 грн/комплект
Купить
Господар — Луцк
Горелка газовой автоматики Факел, Пламя, Апок запчасти автоматики для бытовых газовых котлов
Доставка по Украине
1 260 грн
Купить
Господар — Луцк
Комплект запасных частей газовой автоматики АПОК-1, запчасти газовой автоматики для котлов КЧМ и КСТ-16
Доставка по Украине
1 080 грн/комплект
Купить
Господар — Луцк
Горелка газовой автоматики Апок-1 запчасти автоматики для газовых котлов КЧМ и КСТ-16
Доставка по Украине
1 250 грн
Купить
Господар — Луцк
|
| ||

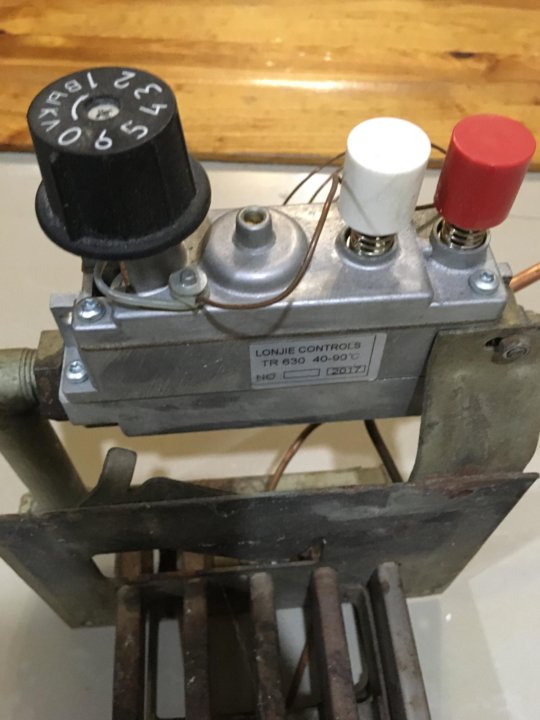

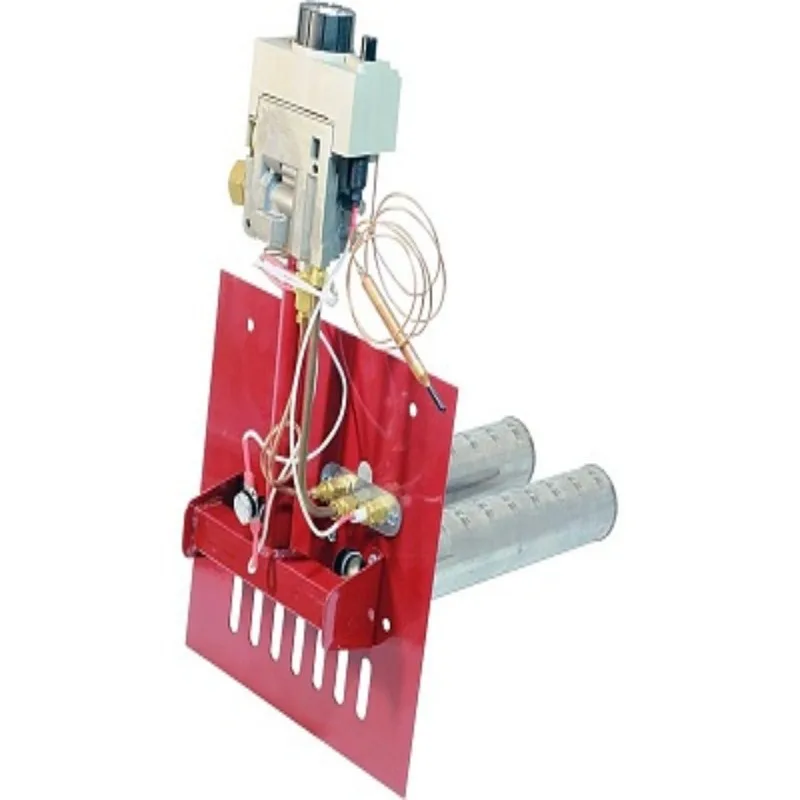

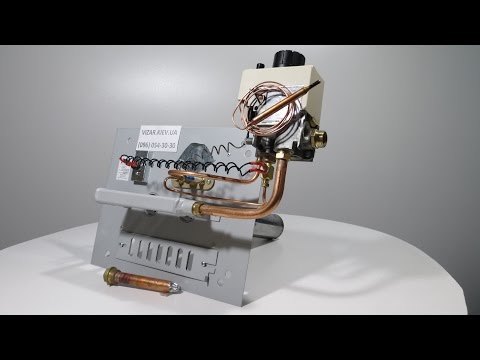

Все этим критериям отвечает газовая автоматика Евросит 630 производства Италии. EUROSIT 630 – это современный газовый клапан, который в паре с микрофакельными горелками, запальником, датчиками температуры и тяги образует отличное газогорелочное устройство.
Экономичная модернизация котельной | Консалтинг
По
Мэри Сью Лобенштейн и Марта Дж.
Хьюитт, магистр наук, Центр энергетики и окружающей среды, Миннеаполис, и Джон Т. Катракис, специалист по специальности, LEED AP, J.T. Катракис и доц. Inc., Баррингтон, Иллинойс. 15 февраля 2010 г.
Рис. 1: Здесь показан пример конверсионной горелки, которая обычно является хорошим кандидатом для высокоэффективной настройки. Все фотографии: MS Lobenstein и CEE
Полную историю, включая все изображения и рисунки, можно найти в нашем ежемесячном цифровом издании
Стоимость энергии составляет значительную часть эксплуатационных расходов любого коммерческого здания. Тем не менее, по данным Агентства по охране окружающей среды США, эти же расходы на энергию часто являются самой большой контролируемой стоимостью операций. Поскольку действует старая поговорка «сэкономленный пенни — это заработанный пенни», котельная является одним из ключевых мест, где можно заработать этот пенни, а затем и некоторые другие.
В Таблице 1 представлены несколько экономичных модификаций, быстро окупаемых, что делает отличные инвестиции в коммерческие котельные системы с потребляемой мощностью от 300 000 БТЕ/ч до 12 МБТЕ/ч.
Высокоэффективная регулировка
Одним из лучших способов обеспечения эффективной работы котла является высокоэффективная регулировка, применимая как к паровым, так и к водогрейным котлам. Преимущества выполнения такой высокоэффективной настройки на некоторых типах котлов хорошо продемонстрированы. Экономия в среднем составляет от 4% до 5% от использования тепловой энергии с окупаемостью, как правило, менее одного года.
Чтобы быть максимально эффективной, настройка должна выходить за рамки базовой очистки и проверки горения, которую выполняет большинство подрядчиков, чтобы сосредоточиться на мерах, которые уменьшают избыток воздуха и снижают температуру дымовой трубы: регулировка контроля тяги, герметизация негерметичной камеры сгорания, установка ограничителей дымохода ( (если это разрешено), повышение или понижение мощности на входе, проверка достаточности воздуха для горения и оптимизация настроек рычажного механизма модулирующей горелки (если применимо).
Если топливом для котла является газ, счетчик газа должен быть отсрочен с помощью секундомера (когда работает только котел), чтобы определить правильность подачи котла. Для оборудования, работающего на жидком топливе, необходимо проверить скорость потока и угол наклона форсунки, а также измерить давление масляного насоса, чтобы подтвердить правильность ввода.
При дополнительной настройке основная цель состоит в том, чтобы свести к минимуму избыток воздуха, оставив при этом запас прочности для предотвращения неполного сгорания. Анализ дымовых газов для оценки полноты сгорания и соотношения топливо-воздух должен быть проведен первоначально, чтобы определить, является ли котел подходящим кандидатом для высокоэффективной настройки, а затем повторяться на протяжении всей настройки для управления процессом настройки. .
Лучшими кандидатами на доработку являются котлы с горелками для перевода угля в газ (рис. 1, табл. 2). Горелки для конверсии жидкого топлива также являются хорошими кандидатами.
Высокоэффективная настройка двухтопливных горелок обычно не приводит к значительному повышению эффективности, поскольку эффективная работа на одном топливе часто ставит под угрозу пределы безопасной работы на другом топливе.
Рис. 2: В этом примере управления сбросом (нижнее устройство) показан отдельный вырез (верхнее устройство).
Тем не менее, следует рассмотреть вопрос о настройке двухтопливных горелок, если анализ горения на стороне газа показывает высокое содержание O2 и температуру дымовой трубы ( Таблица 2 ). Котлы с мощными горелками также следует рассматривать для настройки, если они соответствуют тем же критериям, что и для двухтопливных горелок.
Блочные газовые котлы с атмосферными горелками, как правило, не являются хорошими кандидатами для настройки, поскольку модификации часто ограничиваются требованиями кода и физическими характеристиками оборудования. Единственным исключением может быть случай, когда котел значительно недогрет.
В этом случае рекомендуется повысить мощность до мощности, указанной на заводской табличке котла.
Снижение номинальных характеристик – это вариант для котла с чрезмерным сжиганием топлива, обычно в результате последовательных замен горелок, каждая из которых имеет более высокую производительность из-за множественного запаса прочности, добавленного неопытными подрядчиками. Чрезмерное сжигание вызывает короткие циклы работы котла, более высокие температуры дымовых газов и более низкую стационарную и сезонную эффективность. Экономия может быть до 5% больше, чем от 4% до 5%, обычно ожидаемых для высокоэффективной настройки.
Также важно оптимизировать настройки рычажного механизма модулирующей горелки, когда это применимо. Поскольку трудно поддерживать надлежащую топливно-воздушную смесь во всем диапазоне работы модулирующей горелки, оцените часть диапазона работы, в которой котел будет работать чаще всего, и отрегулируйте рычажный механизм для достижения максимальной устойчивой эффективности в этой части.
из дальности стрельбы. Это гораздо менее дорогой и надежный вариант, чем установка дорогих и сложных в обслуживании элементов управления подачей кислорода.
Элементы управления сбросом
Для чугунных котлов в многозонных системах горячего водоснабжения средства управления сбросом (нижний элемент управления на рис. 2), которые напрямую изменяют температуру воды в зависимости от температуры наружного воздуха, могут превосходить системы, работающие на аквастате с постоянной температурой. Экономия в среднем составляет от 10% до 15% от использования тепловой энергии, что дает окупаемость, как правило, за два года или меньше. Даже в тех случаях, когда оператор практикует ручное снижение температуры котловой воды, полевые исследования показывают, что в среднем экономия тепловой энергии составляет 10%.
Рисунок 3: Это изображение является примером комбинированного управления сбросом и отключением.
На стальных жаротрубных котлах сброс температуры котловой воды напрямую связан с повышенным риском теплового удара и коррозии.
Лучшей стратегией в этом случае является переустановка распределительной воды с помощью трехходового смесительного клапана, хотя это дороже из-за задействованного трубопровода и необходимости в управлении, которое может модулировать клапан. Экономия также несколько ниже, в результате чего срок окупаемости составляет пять лет и более. Альтернативой является установка регулятора сброса, который имеет возможность установки минимальной температуры воды. Это значительно дешевле, но экономия энергии также значительно снижается. Экономия на сбросе с минимальной температурой оценивается от 5% до 10% с ожидаемой окупаемостью от двух до четырех лет.
После указания сброса важно убедиться, что элемент управления установлен, отрегулирован и работает правильно, поскольку неисправность элементов управления не является чем-то необычным и приведет к уменьшению или устранению любых усилений. Кроме того, даже если в котле есть регулятор сброса, рекомендуется всегда подтверждать его работу, так как он может быть настроен неправильно или больше не работает должным образом, что предполагает необходимость его замены.
При выборе бойлера на замену всегда следует рекомендовать управление сбросом. Некоторые котлы поставляются со встроенными регуляторами сброса. Однако некоторые встроенные элементы управления могут не оптимизировать экономию и комфорт из-за плохой логики работы или негибких вариантов настройки. В результате, возможно, стоит подумать о послепродажном сбросе.
Рис. 4: Термостат с дистанционным управлением был установлен с устройством отключения в здании с паровым отоплением.
Элементы управления сбросом также могут использоваться на высокоэффективных конденсационных котлах. Также доступны элементы управления сбросом с дополнительными функциями, такими как: каскадирование котла в ситуациях с несколькими котлами или одним многоступенчатым котлом, регулирование насоса или клапана технической горячей воды в ситуациях, когда котел обеспечивает как отопление, так и горячую воду, или котел вырез, как описано в следующем разделе.
Элементы управления отключением
Поскольку оператору здания нецелесообразно постоянно включать и выключать котел вручную, чтобы приспособиться к колебаниям температуры и потребности в отоплении в межсезонье, большинство операторов просто позволяют котлу работать от запуска осенью до отключение весной. Это приводит к потерям тепла в те дни, когда котел не нужен для удовлетворения потребности в отоплении. Для коммерческих зданий это обычно происходит при температуре наружного воздуха от 45 до 55 градусов по Фаренгейту.
Регулятор отключения наружного воздуха решает эту проблему, автоматически отключая котел всякий раз, когда наружная температура достигает заданного предела (верхний элемент управления на рис. 2). Такие элементы управления обычно экономят от 3% до 5% тепловой энергии с окупаемостью от двух до трех лет.
Блок управления применим как к паровым, так и к водогрейным котлам. Для водогрейных котлов опция отключения часто доступна как часть управления сбросом, что делает удобным и зачастую менее дорогим использование обеих функций с помощью одного элемента управления (рис.
3 и таблица 1).
Управление циклом
Многие паровые котлы управляются термостатом с узкой настройкой диапазона, что заставляет котел часто включаться и выключаться в ответ на небольшие отклонения от заданного значения. Короткие циклы также могут быть вызваны слишком высокими настройками регуляторов давления (для однотрубного пара они должны быть установлены на 0) и слишком низкими настройками отключений. Короткие циклы приводят к неравномерному нагреву, особенно весной и осенью, вызывают чрезмерный износ котла и быстро снижают сезонную эффективность парового котла.
Рисунок 5: Этот дистанционный датчик находится в квартире далеко от котла.
Решите эту проблему, установив термостат или другой элемент управления с широко регулируемой зоной нечувствительности (или дифференциалом), который можно использовать для установки соответствующей продолжительности цикла котла (Рисунок 4). Такие устройства управления доступны с возможностью отключения в ночное время, а также с одним или несколькими дистанционными датчиками.
Таким образом, сам контроль может быть установлен в безопасном месте (например, в котельной), а дистанционный датчик(и) может быть установлен в занимаемом помещении (рис. 5).
Когда система управления имеет более одного дистанционного датчика, она может управлять котлом либо на основе средней температуры всех удаленных датчиков, либо на датчике с самым низким значением. В любом случае расположение датчика является важным фактором. Расположение датчика слишком близко к котельной может само по себе привести к короткому циклу, которого вы пытаетесь избежать. Датчик(и) должен быть расположен достаточно далеко от котла, чтобы котел работал достаточно долго, чтобы передать тепло в самые дальние части здания и заполнить все радиаторы паром (или горячей водой в случае однозонного горячего водоснабжения). система).
Несмотря на широкое распространение, управление паром, которое управляет паровым котлом в зависимости от температуры наружного воздуха, обычно не является хорошим выбором для большинства ситуаций.
Этот тип управления имеет тенденцию работать с более короткими циклами котла в мягкую погоду и, соответственно, с более длинными циклами, когда погода становится холоднее. Интуитивно это может показаться правильным подходом, но это противоположно тому, что работает лучше всего — в мягкую погоду котлу действительно требуется более длительный цикл. Поскольку зданию требуется меньше тепла в мягкую погоду, продолжительность времени между циклами обычно больше, что позволяет радиаторам и присоединенным трубопроводам полностью остывать между циклами.
Рисунок 6: Увеличенные вентиляционные отверстия, которые были установлены на двух более длинных паропроводах слева, имеют отверстие 5/16 дюйма, а два отверстия, установленные на двух более коротких паропроводах справа, имеют меньшие отверстия.
И наоборот, в холодную погоду радиаторы и присоединенные трубопроводы остаются теплыми/горячими между циклами. Более длинный цикл требуется для нагрева холодной системы (ситуация в мягкую погоду) и более короткий цикл для нагрева уже теплой/горячей системы (ситуация в холодную погоду).
Таким образом, управление паром, которое управляет котлом в зависимости от температуры наружного воздуха, часто приводит к более неравномерному нагреву и более высоким затратам на топливо.
Экономия за счет установки соответствующего управления циклом обычно составляет от 3% до 5% от потребления тепловой энергии, но может быть намного выше в случаях сильного короткого цикла. Окупаемость может быть немедленной до трех лет. Этот тип термостата также подходит для использования в однозонной системе водяного отопления.
Вентиляционные отверстия основной линии
Неравномерный нагрев в однотрубных паровых зданиях вызывает серьезные проблемы с комфортом и значительные потери энергии. Неравномерный нагрев обычно является результатом коротких циклов котла в сочетании с большой разницей во времени поступления пара. Решение включает две меры. Первый – установить правильно расположенный термостат с регулируемой зоной нечувствительности. Во-вторых, добавить вентиляционные отверстия основной линии с очень высокой пропускной способностью, чтобы уменьшить разницу во времени поступления пара к различным радиаторам в здании.
Вентиляционное отверстие с отверстием 5/16 дюйма требуется на более длинных основных линиях, тогда как вентиляционные отверстия меньшей пропускной способности подходят для коротких линий (рис. 6).
Рис. 7. Уловитель линии возврата конденсата, который давно не заменялся, имеет признаки утечки.
Экономия от добавления больших вентиляционных отверстий в магистрали варьируется в зависимости от фактического дисбаланса подачи пара в здании, но, как правило, находится в диапазоне от 5% до 10% от использования тепловой энергии, при типичной окупаемости от одного до два года.
Конденсатоотводчики
Большинство двухтрубных паровых систем имеют конденсатоотводчики, расположенные как на линиях возврата конденсата, так и на выходе каждого радиатора (Рисунок 7). Назначение конденсатоотводчика – позволить воздуху (или другим газам) выходить из радиаторов и основных распределительных линий, а также предотвратить выход пара за пределы точки его использования.
К сожалению, конденсатоотводчики часто выходят из строя, как правило, в открытом положении.
Из-за заклинившего открытого сифона в радиаторе пар выходит в линию возврата конденсата, а если сифоны на возвратных линиях также не открываются, пар может попасть в атмосферу. В качестве альтернативы, в закрытом положении радиатор блокируется воздухом, и пар не может проникнуть внутрь. В любом случае неисправные ловушки приводят к неравномерному нагреву, значительным потерям энергии и значительному увеличению счетов за топливо.
Ожидаемый срок службы типичного механического конденсатоотводчика в системе отопления составляет от трех до пяти лет. В результате конденсатоотводчики необходимо регулярно проверять, чтобы обеспечить правильную работу, а также ремонтировать или заменять их по мере необходимости. В этом процессе важны правильный выбор ловушки и ее размер. Диагностика поломки ловушки (особенно радиаторной ловушки) требует определенного уровня навыков и соответствующего испытательного оборудования.
В результате некоторые учреждения считают наиболее эффективным просто ежегодно заменять одну четверть ловушек предприятия, так что по истечении четырех лет заменяется каждая ловушка. Затем цикл замены начинается заново.
Экономия средств на эту модернизацию документально не подтверждена, но может быть существенной. Считается, что окупаемость линейных ловушек составляет менее двух лет, а радиаторных ловушек несколько больше. Альтернатива замене конденсатоотводчика обсуждается в следующем разделе.
Впускные отверстия
Техническое обслуживание конденсатоотводчиков — это дорогостоящие и периодические затраты, связанные с эксплуатацией двухтрубной паровой системы. Кроме того, диагностика сломанных ловушек может быть сложным и трудоемким процессом даже при наличии опытного персонала и подходящего оборудования.
Альтернативой постоянному обслуживанию конденсатоотводчиков является оставление конденсатоотводчиков на месте и установка отверстия (или сужения) на стороне входа трубопровода к каждому радиатору.
Это отверстие предназначено для ограничения скорости, с которой пар поступает в каждый радиатор, до уровня, соответствующего фактической тепловой мощности радиатора. Таким образом, размер отверстия отверстия зависит от тепловой мощности (или размера) радиатора, на котором он будет установлен; большие отверстия используются для больших радиаторов и меньшие отверстия для меньших радиаторов.
После того, как на каждом радиаторе установлены отверстия подходящего размера, техническое обслуживание конденсатоотводчика больше не требуется, поскольку отверстие ограничивает объем пара, который может попасть в каждый радиатор, до количества, которое может конденсировать конкретный радиатор. В результате весь пар, поступающий в радиатор, будет конденсироваться внутри самого радиатора, и только конденсат будет достигать обратной стороны радиатора.
Отсутствие обслуживания конденсатоотводчика является огромным преимуществом. Другими преимуществами являются более равномерный нагрев (и комфорт) в здании и снижение расхода топлива.
В большинстве случаев размер сменного котла для здания с входными отверстиями радиатора может быть уменьшен, поскольку пиковая нагрузка, требуемая от котла, будет более точно соответствовать фактической мощности прилагаемой радиационной нагрузки, что требует меньшего коэффициента срабатывания.
Впускные отверстия также можно использовать для уменьшения мощности конкретного радиатора. Установка меньшего отверстия, чем требуется для фактической тепловой мощности радиатора, эффективно ограничивает количество тепла, производимого этим радиатором. Это может быть полезно в областях, где не требуется общая мощность конкретного радиатора.
Экономия средств на эту модернизацию документально не подтверждена, но может быть существенной. Одно предприятие сообщило, что затраты на топливо снизились примерно на треть после установки впускных отверстий. Окупаемость этой стратегии неизвестна, но, вероятно, составляет менее трех лет.
Модернизация котельной системы, которая напрямую снижает эксплуатационные расходы, легко доступна, в большинстве случаев с документально подтвержденной экономией и быстрой окупаемостью.
Каждый доллар, сэкономленный за счет снижения эксплуатационных расходов, — это на один доллар меньше, который нужно заработать, и в условиях нынешней экономики это стоящая инвестиция. Многие из модификаций и обновлений, обсуждаемых в этой статье, требуют тщательной спецификации, подробных инструкций по установке и последующих действий, чтобы убедиться, что мера была реализована должным образом.
Таблица 1: Модернизация котлов центрального отопления с быстрой окупаемостью
| Модернизация | Применение | Сметная стоимость | Предполагаемая экономия | Расчетная окупаемость | Горячая вода | Однотрубная паровая | Двухтрубная паровая |
| Подходящая котельная система | |||||||
| Примечания 3Дополнительная экономия до 5% вполне возможна, если котел перегревается или если необходимо отрегулировать настройки рычажного механизма модулирующей горелки.  4Этот тип управления применим к многозонным системам горячего водоснабжения, но не к однозонным. 5Этот тип управления применим к однозонным системам горячего водоснабжения, но не к многозонным системам. 6 Нижняя граница диапазона только для деталей; верхняя часть диапазона включает в себя детали и типичный труд подрядчика, предполагающий несколько установок. | |||||||
| Наладка высокоэффективного котла | 275–500 долл. США | 4% – 5% 3 | 0–1 год | х | х | х | |
| Управление сбросом | Чугунный котел, прямой сброс температуры воды | 400 долларов | 10% – 15% | 1–2 года | Х4 | ||
| Стальной жаротрубный котел, сброс температуры воды в распределительной системе с помощью смесительного клапана | 3000 – 5000 долларов | 5% – 13% | 5 лет и более | Х4 | |||
Стальной жаротрубный котел, сброс температуры воды напрямую с помощью параметра Мин. темп. уставка | 800–900 долларов | 5% — 10% | 2 – 4 года | Х4 | |||
| Управление сбросом/отключением | Чугунный котел, темп. сбросить напрямую | 500–800 долларов | 12% — 18% | 1–3 года | х | ||
| Устройство отключения | 300 долларов США | 3% – 5% | 2 – 3 года | х | х | х | |
| Регулятор для уменьшения количества коротких циклов | 500–800 долларов | 3% – 5% | 0–3 года | Х5 | х | х | |
| Вентиляционные отверстия основной магистрали большего размера | 300–350 долл. США за вентиляционное отверстие | 5% – 10% | 0–2 года | х | |||
| Ремонт/замена конденсатоотводчика | Магистральные ловушки | $100 – $500 6 на ловушку | неизвестно | и 2 года | х | ||
| Сифоны для радиаторов | 40–1756 долларов за ловушку | неизвестно | 3–5 лет | х | |||
| Входные отверстия | 15–150 долл. США 6 шт. на радиатор | неизвестно | вероятно и 3 года | ||||
Таблица 2: Варианты высокоэффективной настройки
| Тип котла | Анализ дымовых газов O 2 Показание равно или больше | Температура трубы для анализа дымовых газов равна или выше |
| Горелка для перевода угля на газ | 5% | 400 Ф |
| Мощные горелки | 6% | 450 Ф |
| Двухтопливные горелки | 6 % на стороне газа | 450 F на стороне газа |
| Информация об авторе |
Лобенштейн — независимый консультант по энергетике и писатель из Миннеаполиса, который более 28 лет занимается оценкой энергопотребления, исследованиями эффективности, полевыми исследованиями и оценкой технологий и имеет обширный непосредственный опыт передачи успешных технологий и стратегий. в строительный сектор. Хьюитт , директор по исследованиям в Центре энергетики и окружающей среды, провел исследование многих аспектов энергоэффективности и качества воздуха в помещении, включая полевые испытания ряда мер по модернизации котельных систем, и в настоящее время является председателем стандартного проекта ASHRAE. Комитет 155П — «Методика испытаний для оценки котельных систем коммерческого отопления помещений». Катракис, основатель и президент JT Katrakis & Assocs. Inc. имеет более чем 28-летний опыт проектирования и модернизации зданий с целью повышения энергоэффективности и экологичности для клиентов, в число которых входят владельцы и управляющие коммерческих, институциональных и промышленных зданий; архитектурные и инженерные фирмы; энергосервисные компании; местные коммунальные услуги; и правительственные учреждения. |
Скидки и поощрения
Правительство, коммунальные предприятия и/или некоммерческие организации в настоящее время предлагают поощрения (часто существенные) владельцам зданий, выполняющим меры по повышению энергоэффективности, подобные описанным в этой статье.
Ниже приведен список полезных ресурсов для получения информации о скидках.
Сайт государственных и местных программ энергоэффективности — это ресурс для поиска местных и региональных программ, помогающих предприятиям повысить энергоэффективность: www.business.gov/expand/green-business/energy-efficiency/state-local/
База данных государственных стимулов для возобновляемых источников энергии и эффективности (DSIRE) — это всеобъемлющий источник информации о государственных, местных, коммунальных и федеральных стимулах и политиках, которые продвигают возобновляемые источники энергии и энергоэффективность. www.dsireusa.org/
Проект содействия налоговым льготам (TIAP) содержит информацию, необходимую для использования льгот по федеральному подоходному налогу для энергоэффективных продуктов и технологий. https://energytaxincentives.org/
- База данных
State Incentives and Resource Database представляет собой хранилище энергетических стимулов, инструментов и ресурсов для коммерческих и промышленных менеджеров.
Источники включают федеральные, государственные, окружные и местные органы власти; коммунальные услуги; частные компании; и некоммерческие организации. www1.eere.energy.gov/industry/states/state_activities/incentive_search.asp
Источники включают федеральные, государственные, окружные и местные органы власти; коммунальные услуги; частные компании; и некоммерческие организации. www1.eere.energy.gov/industry/states/state_activities/incentive_search.aspДополнительная литература
%%POINT%% Бидерман, Н. и Дж. Катракис, декабрь 1989 г. Усовершенствования обогрева помещений в многоквартирных домах, GRI 88/0111. Чикаго: Институт газовых исследований. www.gastechnology.org/
%%POINT%% Юинг Г., Д. Ноймайер, С. Пигг и Дж. Шлегель, 1988 г. «Эффективность модернизации систем управления котлами в небольших многоквартирных домах в Висконсине», Материалы летнего исследования ACEEE по энергетике 1988 г. Эффективность зданий, Том 2. Вашингтон, округ Колумбия: Американский совет по энергоэффективной экономике. www.aceee.org/
%%POINT%% Гиффорд, Х., июнь 2003 г. «Как сделать двухтрубную систему парового отопления действительно работающей», Инженерные системы котлов. Кливленд: Инженерный журнал HPAC.
%%POINT%% Хьюетт, М. Дж. и Г. А. Петерсон, 1984 г. «Измеренная экономия энергии за счет наружного сброса в современных многоквартирных домах с водяным отоплением», Материалы летнего исследования ACEEE 1984 г. по энергоэффективности в зданиях, Том С. Вашингтон, округ Колумбия: Американский совет по энергоэффективной экономике. www.aceee.org/
%%POINT%% Катракис, Дж. и Т. Завацки, 1993 г. «Измеренная в полевых условиях сезонная эффективность паровых котлов низкого давления среднего размера», ASHRAE Transactions. www.ashrae.org
%%POINT%% Катракис, Дж., 1994. «Сравнение стратегий управления котлами для многоквартирных домов с паровым отоплением», ASHRAE Transactions. www.ashrae.org
%%POINT%% Лобенштейн, М.С. и Г.А. Петерсон, 1986 г. Оценка многосемейного экспериментального проекта, CEE TR86-8-MF. Миннеаполис: Центр энергетики и окружающей среды. www.mncee.org/
%%POINT%% Лобенштейн, М.С. и Г.А. Петерсон, 1988 г. Наладка котлов для многоквартирных домов: повышение эффективности и обучение подрядчиков, CEE TR88-6-MF.
Миннеаполис: Центр энергетики и окружающей среды. www.mncee.org/
%%POINT%% Peterson, G., 1985. Достижение равномерного обогрева помещений в однотрубных паровых зданиях, CEE TR85-8-MF. Миннеаполис: Центр энергетики и окружающей среды. www.mncee.org/
%%POINT%% Петерсон, Г. и С. Оттерсон, 1985 г. Однотрубная паровая вентиляция, CEE TR85-3-MF. Миннеаполис: Центр энергетики и окружающей среды. www.mncee.org/
%%POINT%% Агентство по охране окружающей среды США, октябрь 2007 г. Руководство по модернизации здания Energy Star, EPA, Ariel Rios Building, 1200 Pennsylvania Ave NW, Washington, DC 20460. www.energystar.gov/index .cfm?c=business.bus_upgrade_manual
Есть ли у вас опыт и знания по темам, упомянутым в этом содержании? Вам следует подумать о том, чтобы внести свой вклад в нашу редакционную команду CFE Media и получить признание, которого вы и ваша компания заслуживаете. Нажмите здесь, чтобы начать этот процесс.
Управление паровым котлом: всесторонне
Замена управления котлом для систем централизованного теплоснабжения и охлаждения
Центральная паровая установка Veolia в Балтиморе, штат Мэриленд
Veolia North America поставляет паровые системы централизованного теплоснабжения и охлаждения в Балтиморе, штат Мэриленд, через несколько паровых установок в пределах город.
Паровая система обслуживает различные городские здания. Сюда входят Балтиморский конференц-центр, другие муниципальные здания и несколько отелей по всему городу. Electronic Control Corporation была нанята для модернизации существующей системы управления паровым котлом, в которой оригинальные контроллеры Bailey были настолько старыми, что запасные части были недоступны. Это представляло высокий риск необратимого отказа системы управления паровым котлом.
Заказчику требовалось оставить программируемый логический контроллер управления паровым котлом GE и компоненты HMID. Поэтому ECC-Automation перемонтировала электронную систему управления в ПЛК GE Series 90-30 вместе с сенсорным экраном GE. Они также предоставили аналоговые и цифровые модули ввода/вывода для существующей стойки GE. Также требовались дополнительные возможности ввода-вывода для модернизированной панели управления. Команда установки обошла старые контроллеры Bailey, а затем интегрировала совершенно новые модули в 90-30 ПЛК.
Датчик давления и сигналы I/P также были подключены к новому электронному блоку управления GE.
Дополнительные экспертные знания для точной установки
Компания GE сохраняет заметное присутствие в производстве и управлении котлами и включает около 30% всех котлов по всему миру; сюда входят паровые котлы, системы отопления и охлаждения. Чтобы обеспечить соблюдение всех протоколов внедрения и программирования для системы управления паровым котлом GE, установщик/программист ECC-Automation получил 9 баллов.0143 обучен системам управления GE и их программному обеспечению Prophecy для этого проекта — для точного программирования ЧМИ и ПЛК.
Управление паровым котлом Operation Insight
I/P контроль давления:
Отправка аналогового выходного сигнала 4–20 мА из ПЛК на I/P: в зависимости от системных параметров необходимо выполнить масштабирование внутри ПЛК от 0% до 100% открыто / от 4-20 мА. Ток откроется с одной стороны I/P, открыв клапан для перемещения подъемного вала котла, который регулирует количество воздуха и газа в котле и, в свою очередь, генерирует пар, выходящий из котла.
От включения котлов до контроля каждого процесса во время управления котлом, система управления горелкой является важнейшим компонентом безопасности. Он обеспечивает правильную работу парового котла и устраняет риск опасных последствий во время запуска и эксплуатации. Это отдельная электронная панель управления, которая позволяет вводить и выводить данные из котла, чтобы обеспечить его безопасную и точную работу.
Технический специалист по электронному управлению не может и не должен работать непосредственно с этим компонентом, если он не сертифицирован в соответствии со стандартами ANSI NFPA 85 / ISA77 (ES16). Обычно такие электронные блоки управления идут в комплекте с котлом от производителя. ECC-Automation нужно было только запрограммировать цифровые входы и выходы из GE HMID, чтобы уведомить контроллер управления горелкой о том, что пора запускать паровой котел.
Если бы что-то в отношении этого компонента потребовалось, бригада вызвала бы специалиста, сертифицированного в области контроля управления горелками, для выполнения этой работы.
Процесс запуска парового котла
При первом включении котла сигнал немедленно поступает на контроллер управления горелкой. Затем в дело вступает система управления горелкой или BMS. Котел открывает газовый клапан и поджигает газ. Во время этого процесса воспламенения вал домкрата открывается на 100%, позволяя воздуху удалить любой остаточный газ от предыдущей работы. Эта продувка предотвращает потенциальный взрыв системы и последующее повреждение установки. Как только котел запустится и начнет производить пар, BMS затем запускает модулирование – таким образом, в этот момент основная электронная система управления имеет полный контроль над котлом.
Автоматизация всей электронной системы управления
Система управления паровым котлом ранее была «автоматизирована» в том смысле, что можно было управлять каждым отдельным котлом.
На улице Саратога было всего 5 котлов, и для каждого из них был отдельный щит управления паровым котлом. Технические специалисты Electronic Control Corp. обошли блок-контроллеры и передали все аналоговые и цифровые сигналы в GE Series 9.0-30 ПЛК. Затем они запрограммировали его на управление всеми 5 котлами; по-прежнему может управляться отдельно, но от одной системы управления котлом .
Датчик давления в главном паропроводе подключается к выходному сигналу давления, поступающему от большого главного паровыпускного коллектора. Этот коллектор соединяется со всеми паровыми котлами на заводе, а затем питает подземную магистраль для распределения на другом конце. Крайне важно, чтобы давление колебалось медленно и стабильно, увеличиваясь или уменьшаясь, чтобы приспособиться к давлению в главном выпускном коллекторе.
Допустим, есть сценарий, когда одному из муниципальных зданий требуется больше пара. И, в свою очередь, увеличивает потребность в тепле на заводе в Саратоге.
Таким образом, один или несколько паровых котлов, в зависимости от требований к показаниям давления в магистрали, автоматически регулируются, чтобы регулировать скорость горения и поддерживать постоянное давление, необходимое для главной паропроводной линии.
Тепловая динамика котла
Корпус котла сжимается и расширяется в зависимости от температуры поступающей в него воды. Современные котлы поставляются с трехэлементным регулятором, который измеряет количество потока пара. Электронный контроллер производит расчеты выхода пара в фунтах/час, что напрямую связано с расходом воды в галлонах/мин для производства необходимого количества пара. Это алгоритм внутри ПЛК. Так как он производит пар, подача воды в котел должна быть максимально точной.
В дополнение к контролю температуры, количество воды, поступающей в котел, регулируется клапаном подачи, также должно поддерживаться на точном уровне. Это еще одна критически важная задача системы управления; для устранения риска какой-либо опасности.
Контроллер управления горелкой отслеживает этот процесс и выключает котел, если обнаруживает неправильный уровень воды, поступающей в котел.
Еще одно преимущество автоматизации связано с вводом давления в систему управления. Вместо того, чтобы операторы завода звонили на другой завод или даже оценивали давление в магистрали. Паровые котлы могут работать и регулировать требуемую мощность автоматически, без необходимости ручной регулировки давления пара, которое каждый из них производит. Резервирование для обеспечения основного давления подачи теперь автоматизировано для доставки продукции паровой котельной установки во всю муниципальную паровую систему по всему городу Балтимор 9.0003
Окончательные результаты
Electronic Control Corporation модернизировала, сконфигурировала и автоматизировала систему, которая теперь полностью контролирует установку, как только система управления горелкой переходит в режим модуляции. Это обеспечило:
- Более эффективное управление паром обеспечивает экономическую эффективность и снижает риск возникновения опасных ситуаций
- Установка автоматизирована и управляется одной современной электронной системой управления, а не каждым котлом.
