Газовая горелка lamborghini: Газовые горелки Lamborghini EM в Lamborghini-RUS.ru (915) 481-31-32

alexxlab
27.04.2023
Комментарии: 0

Содержание

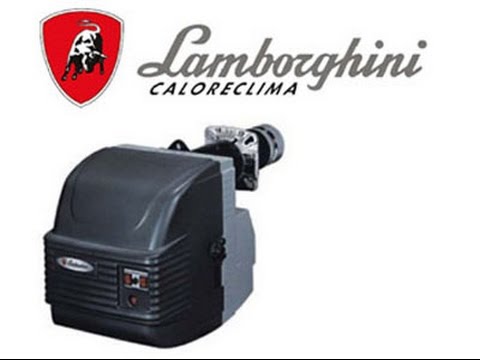

Газовые горелки Lamborghini EM-E

Одноступенчатые газовые горелки Lamborghini EM-E мощностью от 11,9 кВт до 320 кВт, предназначены для работы на природном или сжиженном газу. Компактные размеры и доступное расположение основных узлов и горелочного устройства позволяет осуществить легкую настройку и обслуживание.
Горелки укомплектованы пластиковым шумоизолирующим корпусом, мощным вентилятором и регулируемой по длине пламенной трубой, позволяющей получить стабильное и эффективное пламя.
Горелочное оборудование Lamborghini произведено с учетом всех требований и стандартов, предъявляемых к безопасности продукции на территории Европейского союза и Российской Федерации.
Преимущества:
– Работа на природном или на сжиженном газе (для моделей EМ 16-E – EМ 26-E требуется комплект для перенастройки)
– Газовая рампа со стабилизатором давления газа, одноступенчатый клапан и фильтр
– Регулировка пламенной трубы горелки (в моделях EМ 9-E – EМ 35-E)

– Регулировка воздуха горения для горения
– Воздушная заслонка, с автоматическим закрытием при остановке (за исключением модели EМ 35-E)
– Стабилизационная вентиляция
– Звукопоглощающий кожух
– Шарнирные петли для полного доступа и осмотра (модели EМ 26-E – EМ 35-E)
– Простая установка благодаря подвижному крепежному фланцу с универсальными отверстиями (подвижный фланец от модели EМ 9-E до EМ 35-E)
Комплектация:
– Горелочное устройство
– Газовая рампа

Уполномоченный представитель ООО “ФерролиБел”, Республика Беларусь.
Товар сертифицирован, сведения о сертификации смотрите в разделе “Документация”

МОДЕЛЬ		EM 3-E.D1	EM 3-E.D2	EM 3-E.D3	EM 6-E.D1	EM 6-E.D2	EM 6-E.D3
ТЕПЛОВАЯ МОЩНОСТЬ	кВт	11,9÷37,7	11,9÷37,7	11,9÷37,7	27÷66,6	27÷66,6	27÷66,6
РАСХОД	м3/ч	1,19÷3,79	1,19÷3,79	1,19÷3,79	2,71÷6,69	2,71÷6,69	2,71÷6,69
ДВИГАТЕЛЬ	230В~50Гц	100 Вт одноф.	100 Вт одноф.	100 Вт одноф.	100 Вт одноф.	100 Вт одноф.	100 Вт одноф.
ДИАМЕТР РЕШЕТКИ	Ø	1/2”	1/2”	3/4”	1/2”	1/2”	3/4”
ДИАМЕТР КЛАПАНА	Ø	1/2”	1/2”	1/2”	1/2”	1/2”	1/2”
МИН. ДАВЛ. (ПРИРОДНЫЙ ГАЗ)	мбар	12,5	12,5	11	24	24	16
МИН.ДАВЛ. (СЖИЖЕНН. ГАЗ)	мбар	10,5	–	–	14	–	–
МАКС.ДАВЛ. (ПРИРОДНЫЙ ГАЗ)	мбар	65	200	360	65	200	360
Вес (Горелка+Рампа)	кг	11 + 1,5	11 + 1,5	11 + 2,85	12,5 + 1,5	12,5 + 1,5	12,5 + 2,85
Ширина	мм	250	250	250	280	280	280
Высота горелки	мм	215	215	215	247	247	247
Длинна	мм	320	320	320	342	342	342
Длинна пламенной трубы		90	90	90	90	90	90
Высота до оси пламенной трубы	мм	160	160	160	195	195	195
Диаметр пламенной трубы	Ø мм	80	80	80	80	80	80
Высота с установленной газовой рампой	мм	410	410	410	410	410	410
КОМПЛЕКТУЮЩЕЕ КОМПЛ. G.P.L.	код	–	–	–	–	–	–
КОД		Z300873960	Z300860111	Z300860121	Z300873970	Z300860211	Z300860221
МОДЕЛЬ		EM 9-E.D2	EM 9-E.D3	EM 12-E.D6	EM 12-E.D3	EM 12/L-E.D6	EM 12/L-E.D3
ТЕПЛОВАЯ МОЩНОСТЬ	кВт	43÷89,5	43÷89,5	49,8÷120	49,8÷120	49,8÷120	49,8÷120
РАСХОД	м3/ч	4,32÷9	4,32÷9	5÷12,07	5÷12,07	5÷12,07	5÷12,07
ДВИГАТЕЛЬ	230В~50Гц	100 Вт одноф.	100 Вт одноф.	100 Вт одноф.	100 Вт одноф.	100 Вт одноф.	100 Вт одноф.
ДИАМЕТР РЕШЕТКИ	Ø	1/2”	3/4”	1”	1/2”	1”	1/2”
ДИАМЕТР КЛАПАНА	Ø	1/2”	1/2”	1”	1/2”	1”	1/2”
МИН. ДАВЛ. (ПРИРОДНЫЙ ГАЗ)	мбар	33	18	12	22	12	22
МИН.ДАВЛ. (СЖИЖЕНН. ГАЗ)	мбар	19	–	–	11	–	11
МАКС.ДАВЛ. (ПРИРОДНЫЙ ГАЗ)	мбар	200	360	360	360	360	360
Вес (Горелка+Рампа)	кг	12,5 + 1,5	12,5 + 2,85	11 + 6,8	11 + 4,2	16 + 6,8	16 + 4,2
Ширина	мм	280	280	230	230	230	230
Высота горелки	мм	247	247	285	285	285	285
Длинна	мм	417	417	483	633	483	633
Длинна пламенной трубы		40÷140	40÷140	60÷125	60÷275	60÷125	60÷275
Высота до оси пламенной трубы	мм	195	195	232	232	232	232
Диаметр пламенной трубы	Ø мм	90	90	114	114	114	114
Высота с установленной газовой рампой	мм	445	445	485	485	485	485
КОМПЛЕКТУЮЩЕЕ КОМПЛ. G.P.L.	код	–	–	–	–	–	–
КОД		Z300860301	Z300860311	Z300860054	Z300860063	Z300873020	Z300873030
МОДЕЛЬ		EM 16-E.D3	EM 16-E.D4	EM 16/L-E.D4	EM 18-E.D6	EM 18-E.D3	EM 18/L-E.D6
ТЕПЛОВАЯ МОЩНОСТЬ	кВт	80÷160	80÷160	80÷160	99÷169	99÷169	99÷169
РАСХОД	м3/ч	8÷16,1	8÷16,1	8÷16,1	9,9÷17	9,9÷17	9,9÷17
ДВИГАТЕЛЬ	230В~50Гц	110 Втодноф.	110 Втодноф.	110 Втодноф.	185 Вт одноф.	185 Вт одноф.	185 Вт одноф.
ДИАМЕТР РЕШЕТКИ	Ø	3/4”	3/4”	3/4”	1”	1/2”	1”
ДИАМЕТР КЛАПАНА	Ø	1/2”	3/4”	3/4”	1”	1/2”	1”
МИН. ДАВЛ. (ПРИРОДНЫЙ ГАЗ)	мбар	29	18	18	11	27	11
МИН.ДАВЛ. (СЖИЖЕНН. ГАЗ)	мбар	28	–	–	–	14	–
МАКС.ДАВЛ. (ПРИРОДНЫЙ ГАЗ)	мбар	360	360	360	360	360	360
Вес (Горелка+Рампа)	кг	16 + 4,2	16 + 3,2	16 + 3,2	15 + 8	16 + 8	23 + 8
Ширина	мм	310	310	310	275	275	275
Высота горелки	мм	282	282	282	340	340	340
Длинна	мм	480	480	480	550	675	550
Длинна пламенной трубы		60÷150	60÷150	60÷250	60÷150	60÷275	60÷150
Высота до оси пламенной трубы	мм	215	215	215	274	274	274
Диаметр пламенной трубы	Ø мм	108	108	108	114	114	114
Высота с установленной газовой рампой	мм	465	465	465	540	540	540
КОМПЛЕКТУЮЩЕЕ КОМПЛ. G.P.L.	код	Z308025490	–	–	–	–	–
КОД		Z300860401	Z300860411	Z300874130	Z300860353	Z300860362	Z300873040
МОДЕЛЬ		EM 18/L-E.D3	EM 26-E.D6	EM 26-E.D3	EM 26-E.D4	EM 35-E.D7	EM 35-E.D4
ТЕПЛОВАЯ МОЩНОСТЬ	кВт	99÷169	129÷245	129÷245	129÷245	188÷320	188÷320
РАСХОД	м3/ч	9,9÷17	12,9÷24,6	12,9÷24,6	12,9÷24,6	18,9÷32,1	18,9÷32,1
ДВИГАТЕЛЬ	230В~50Гц	185 Вт одноф.	220 Втодноф.	220 Втодноф.	220 Втодноф.	370 Втодноф.	370 Втодноф.
ДИАМЕТР РЕШЕТКИ	Ø	1/2”	1”	3/4”	3/4”	1 1/4”	3/4”
ДИАМЕТР КЛАПАНА	Ø	1/2”	1”	1/2”	3/4”	1 1/4”	3/4”
МИН. ДАВЛ. (ПРИРОДНЫЙ ГАЗ)	мбар	27	20	53	–	18	46
МИН.ДАВЛ. (СЖИЖЕНН. ГАЗ)	мбар	14	–	–	28	–	26
МАКС.ДАВЛ. (ПРИРОДНЫЙ ГАЗ)	мбар	360	360	360	360	360	360
Вес (Горелка+Рампа)	кг	23 + 8	30 + 6,3	30 + 3,7	30 + 3,7	44 + 9,7	44 + 9,7
Ширина	мм	275	360	360	360	420	420
Высота горелки	мм	340	350	350	350	423	423
Длинна	мм	675	750	750	750	880	880
Длинна пламенной трубы		60÷275	100÷265	100÷265	100÷265	120÷310	120÷310
Высота до оси пламенной трубы	мм	274	275	275	275	350	350
Диаметр пламенной трубы	Ø мм	114	140	140	140	140	140
Высота с установленной газовой рампой	мм	540	550	550	550	740	740
КОМПЛЕКТУЮЩЕЕ КОМПЛ. G.P.L.	код	–	–	–	Z308025380	–
КОД		Z300873050	Z300860501	Z300860511	Z300860521	Z300870202	Z300870212

Отзывы о Ferroli EM-E

Вы пользователь оборудования или имеете опыт работы с ним?
Оставьте свой отзыв! Мы обязательно учтем Ваши пожелания и предложения.

Ваше имя

Телефон для связи (не публикуется на сайте)

E-mail (не публикуется на сайте)

Оценка:

Если у Вас возникли проблемы или спорные вопросы по оборудованию Ferroli, дополните отзыв данными

Модель оборудования

Сериный номер

Газовая горелка Lamborghini EM 12-E.

D6 Одноступенчатая газовая горелка 49,3-120 кВт

Данные горелки работают на газовоздушной смеси, принудительно подаваемой в насадку сгорания, с одно-/двухступенчатым поджигом. Горелки полностью автоматизированы и снабжены устройствами защиты, обеспечивающими максимальную безопасность. Они могут подсоединяться к топке любого типа, независимо от того, работает ли она с разряжением или с противодавлением, в предусмотренном рабочем диапазоне.

Горелки поставляются без линии подачи газа, и поэтому их следует дооснастить линией подачи, которая в наибольшей степени подходит для системы, в которой должна быть установлена горелка. Поэтому линия подачи газа выбирается на основе диаграмм, которые показывают потери давления в зависимости от давления газа в магистрали, необходимого объема подачи газа к установке и противодавления в камере сгорания. Все узлы и детали можно легко осмотреть без отключения от магистрали подачи газа. Горелки заключены в кожух, что означает, что они очень компактны, звуконепроницаемы и безопасны в эксплуатации.

Комплект

Артикул: 00860054. EM 12 – Е.D6, d-1″, газовая горелка 49,3 – 120 кВт (д.г.12-360)

Артикул: 08019710. Газовая линия EM 12-E.D6, d-1″ (н – 00860054) – 1 шт
Артикул: 98002161. База горелки EM 12 – Е. – 1 шт

Применяется в теплогенераторных установках, печах и котлах.

Характеристики:

МОЩНОСТЬ: 49,3 – 120 кВт (42800-130200 ккал/ч)

ТОПЛИВО: Природный газ

ТИП РЕГУЛИРОВКИ ГОРЕЛКИ: Одноступенчатая

РАЗМЕР ГАЗОВОЙ РАМПЫ: 1/2″

Давление в камере сгорания:

Производитель: Lamborghini Calor S.p.A

Производитель	Италия
Сборка	Италия (IT)
Исполнение	Навесное
Место установки	Котел
Тип	Газовый
Режим работы	Прерывный
Количество фаз:	1
Количество ступеней	1
Напряжение, В	220
Частота тока, Гц	50
Диаметр впускной/выпускной, мм	1″
Тип топлива	Природный газ
Расход топлива	Природный газ м3/час: 5,27/12,7
Потребляемая мощность	0,4 кВт
Тип горелки	Наддувная
Максимальная тепловая мощность, кВт	42,3 – 120
Габаритные размеры (ДхШхВ), мм	230 х 483 х 285
Вес, кг	16

Итальянский производитель суперкаров называется “Ламборгини”, несмотря на “собственное, уникальное” произношение у русскоговорящих людей, которое в Италии посчитают за серьезное оскорбление.

Ферруччо Ламборджини (Ferruccio Lamborghini). Родился в местечке Ренацио ди Ченто, недалеко от итальянского города Феррара, 28 апреля 1916 года , этот способный, целеустремленный и волевой Телец был движущей силой в период основания компании и на ранних этапах ее необыкновенной истории. Еще с детства он увлекся техникой и страсть, которой он оставался верен всю свою жизнь, привела его в технический колледж. В армии служил механиком.

Как же все начиналось? Сам Ферруччо изначально занимался тракторами, взяв в оборот всю технику родной сельской коммуны. Благодаря ему, теперь не было необходимости обращаться к специалистам по ремонту – это также было делом рук Ферруччо. На почве такого успеха появилась задумка открыть свое дело, однако планы перечеркнула Вторая Мировая Война. Впрочем, в этот период Ламборгини также нашел свое пристанище в технике – будучи специалистом по воздушно-реактивным двигателям в итальянских ВВС.

После войны, находчивый механик быстро сообразил, что свою копейку можно заработать на адаптации военной техники под гражданские сельско-хозяйственные нужды. Закупив необходимые запчасти у американцев, Ферруччо построил уже свой собственный трактор (Свой первый трактор он построил в 1947 году, который потом передал отцу. Острая нужда фермеров в тракторах по всей Италии, позволила Ламборгини основать одноименную компанию по их производству. Там он работал с несколькими помощниками, чтобы удовлетворять массовый спрос. В качестве эмблемы был выбран атакующий бык, возможно потому, что сам Ламборгини родился под знаком тельца. Успешные продажи тракторов позволили открыть еще одно подразделение, занимавшееся отопительной техникой и кондиционерами, что положительно сказалось на экономике послевоенной Италии.

История Lamborghini началась в 1946 году, постепенно прокладывая свой путь во многих отраслях, производя продукцию, узнаваемую во всем мире (автомобили, тракторы, горелки, солнечные панели, обогреватели воздуха, гидравлические компоненты).

С 1959 года “LAMBORGHINI Сaloreclima” твердо придерживается мнения о том, что уважение к человеку и природе должно быть корпоративными приоритетами компании.

Уже к началу 1960-х LAMBORGHINI Trattori превратилась в одну из ведущих итальянских компаний по производству сельскохозяйственной техники.
Большой популярностью в то время пользовался автоспорт, получивший второе дыхание и новый виток развития после войны. Оставаться в стороне не хотел никто, в том числе и Ламборгини, подготовивший на гонку Mille Miglia автомобиль собственной конструкции, в основе которого был доработанный двигатель Fiat 500. Явного успеха в гонке Ферруччо не достиг, однако полученный опыт оставит след в дальнейшей истории.

К тому времени, когда Ферруччо решил построить завод роскошных спортивных автомобилей, он был уже очень богатым человеком. В период после второй мировой войны, он основал свой тракторный завод, который стал основной точкой отсчета в этой отрасли. Второе предприятие Ферруччо решил организовать как раз перед своим пятидесятилетием. В начале шестидесятых годов, Ламборджини является влиятельным и успешным человеком, который знает, чего хочет, но когда он сказал, что хочет создать спортивный суперкар, способный на равных конкурировать с Ferrari, многие люди думали, что он сумасшедший. Создание такого автомобиля было, как опасный прыжок в неизвестность, который мог быстро спустить состояние Ламборджини не принеся прибыли.

Он начал работать над этим проектом в конце 1962, а в мае 1963 года уже основал ‘Automobili Ferruccio Lamborghini’ или Automobili Lamborghini Holding S.p.A., как дочерняя фирма его тракторной фабрики Lamborghini Trattori S.p.A.., купив большой участок земли в Сант’Агата Боланиз (Sant’Agata Bolognese), примерно в 25 километрах от Болоньи (Bologna), чтобы построить новый крупный и ультрасовременный завод.

Благодаря опыту, приобретенному в других компаниях, он мог создать лучшие условия для осуществления своей цели: очень функциональную структуру, которой в то время, не было равных в своей области. Большие, хорошо освещенные цеха рядом с административным зданием позволяли руководству компании постоянно отслеживать и корректировать ситуацию на производстве. Такой подход идеально подходила для самого Ламборджини, который частенько любил засучить рукава и поработать на производстве лично, когда он видел, что что-то делается не так как ему это виделось.

Сам Ламборгини после основания владел своей компанией ещё 9 лет. Сегодняшний владелец компании — Audi.
24 июля 1998 года было подписано соглашение о передаче контрольного пакета акций компании ее нынешнему владельцу – AUDI AG, в свою очередь, являющейся подразделением концерна Volkswagen AG.

С 1970 года завод Lamborghini Calor находится в Dosso (коммуна Sant’Agostino, провинция Феррара). Комплекс предприятия имеет сложную структуру и занимает территорию площадью 52 000 кв. м, из которых 25 000 – это офисы и Центр Исследований и Разработок «Ferruccio Lamborghini». Именно с исследованиями и разработками Lamborghini Calor связывает свое развитие в направлении достижений технологий будущего.

Благодаря Ferruccio Lamborghini, человеку, который умел «смотреть в будущее», в 1959 году появились Горелки – Кондиционеры Lamborghini – предприятие со сложными системами и новаторскими оборудованием, которое в течение нескольких лет вышло на ведущие позиции на итальянском рынке.
Одним из наиболее выдающихся решений явилось внедрение инновационной системы распыления топлива в горелках знаменитой серии L – «бесшумные горелки».

Достижения следуют один за другим. Lamborghini, предвосхищая будущее, расширяет ассортимент продукции, начиная производить эксклюзивные кондиционеры, котлы и, наконец, оборудование для очистки воды. Качество и инновации компании получают высокую оценку также за границей Италии.

История компании Lamborghini Calor продолжается и сегодня, основываясь ее умении работать, упорстве, желании развиваться и преодолевать трудности, чтобы лучше понимать и предвидеть веяние времени.

Lamborghini Calor входит в число первых компаний Италии не только из-за широкой гаммы выпускаемых продуктов, но и благодаря тому, что производство осуществляется на основе жесткого контроля качества. Максимальная гарантия безопасности и производительности достигается за счет систематического тестирования и функциональных испытаний, проводимых в соответствии с самыми высокими международными стандартами.

СИСТЕМА КАЧЕСТВА «VISION 2000». Lamborghini Calor в сентябре 2003 года получила продление Сертификации Системы Менеджмента Качества в соответствии с UNI EN ISO 9001.

Lamborghini присутствует в Италии и в 48 странах мира через сеть из 400 агентов и дилеров, гарантирующих постоянное присутствие продуктов на рынке. Наряду с этим сеть из 650 сервисных центров Lamborghini осуществляет квалифицированное обслуживание оборудования Lamborghini. Специалисты Lamborghini участвуют в многочисленных учебных курсах, посещают бизнес-школу, и различные семинары, в результате которых выдается сертификат на обслуживание оборудования Lamborghini Calor.

Высококачественная продукция “LAMBORGHINI Сaloreclima” – это результат многолетней работы, непрерывного процесса творческого поиска. Новаторский подход в решении сложных технических задач привел к тому, что через несколько лет компания стала одним из лидирующих производителей на рынке Италии. Успех следовал один за другим. LAMBORGHINI предвосхитила будущее, расширив свой ассортимент и предложив на рынок аэрокондиционеры, бойлеры и оборудование для водоподготовки.

История “LAMBORGHINI Сaloreclima” продолжается и по сей день, с неизменным упорством в достижении новых высот, стремлением предвосхитить требования времени.

Бренд Lamborghini представлен товарами в следующих категориях:

Газовые двухконтурные котлы Lamborghini

Напольные универсальные котлы Lamborghini

Атмосферные газовые котлы Lamborghini

Котлы твердотопливные Lamborghini

Дизельные горелки Lamborghini

Газовые горелки Lamborghini

EM 9 (43-90 кВт) Газовая горелка Lamborghini



 

Описание
информация о продукте

Газовые горелки Lamborghini EM, благодаря небольшим размерам и большой рабочей площади, идеально подходят для небольших котельных с котлами низкого и среднего давления.

Конструкция:

Горелки Lamborghini серии EM отличаются надежностью, долговечностью и малым расходом газа при высоком КПД. Они доступны в диапазоне мощностей от 12 кВт до 320 кВт. Энергопотребление и выбросы можно свести к минимуму, установив горелки с современным электронным управлением и регулировкой.

Характеристики газовой горелки ЭМ 9:

горелки одноступенчатые (ЭМ),
для котлов высокого давления,
могут использоваться в новых установках, а также для реконструкции и модернизации старых котлов,
газовый тракт со стабилизатором, двойным клапаном и фильтром,
низкий выброс CO ²
регулировка головки сгорания (кроме моделей EM 26-E – EM 35-E),
звукоизолирующий кожух,
компактный размер,
универсальность благодаря возможности подключения различных видов газа,
поставляется в 2-х комплектах (горелка + газовая рампа),
простота установки благодаря подвижному фланцу,
источник питания: природный газ или сжиженный газ (для модели EM 16-E – 26-E необходим комплект для переоборудования.

Описание конструкции горелки

Двигатель

Панель компонентов

Блок управления

Головка сгорания

Блок управления

Трансформатор зажигания

Рабочий клапан

Канал подключения котла

Воздушная заслонка

Корпус горелки

Предохранительный клапан

Реле давления газа

Газовая рампа

Датчик давления воздуха

Рабочая зона горелки

Чтобы убедиться, что горелка подойдет к вашему котлу или нагревателю, проверьте на основе схемы рабочей зоны, сможет ли давление вентилятора горелки преодолеть сопротивление камеры сгорания котла. Если у вас есть какие-либо вопросы или сомнения относительно того, подойдет ли этот пишущий привод для вашего устройства, пожалуйста, свяжитесь с нашей компанией. Мы поможем вам найти наиболее оптимальное решение. Р >

Размеры:

D (МИН.)

D (МАКС.)

Ø В (МИН.)

Ø В (МАКС.)

* Размеры относятся к горелке с тягой газа 20 мбар.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Мощность нагрева

43 – 89,5 кВт

Расход воздуха

4,32 – 9 м³/ч

Диаметр соединения

Давление на паутине

18 мбар

Макс. Давление в сети

360 мбар

230 В / 50 Гц

Энергопотребление вентилятора

Полезные ссылки

Руководство пользователя

Каталог товаров

 Быстрый просмотр

Газовая горелка EM 9 – E. D3 ¾”, мощность от 43 до 89,5 кВт, работающая на природном или сжиженном газе. Продукт итальянского бренда LAMBORGHINI
