Ремонт газовой колонки BAXI SIG-2 11p
Спустя 5 лет активной эксплуатации, неожиданно сломался водонагреватель проточный газовый (ВПГ), а в простонародье газовая колонка.
Неисправность простая и типовая, поэтому решил не обращаться в сервисную службу и починить её самостоятельно.
Внимание! без соответствующей аттестации, самостоятельный ремонт газового оборудования запрещён, ниже приведено не руководство к действию, а просто справочная информация 🙂
Отмазка
Я немного знаком с газовым, котельным и сантехническим оборудованием, никакой опасности для окружающих данный ремонт не представлял.
При открывании крана горячей воды колонка не запускается, вода не подогревается, при этом запальник горит.
Давление воды в норме — 2 бар, но температуру кажет неверно, там около 6℃
В инструкции эта неисправность описана, возможная причина — повреждение мембраны.
По каталогу был определён номер запчасти для ремонта 722305500. Проблем с приобретением нет никаких, мембрана всегда есть в наличии, купил за 180р.
Не реклама, просто факты
Почему именно BAXI SIG-2 11p?
— простая понятная конструкция
— вода из колонки сразу идёт горячая ибо в теплообменнике она уже подогрета постоянно горящим запальником
— медный теплообменник
— латунная гидравлика
— зажигается при низком давлении воды и газа (встроен газовый редуктор)
— тихая работа и розжиг (нет громких хлопков и гула)
— запчасти без проблем можно купить
— есть сервисные инструкции по ремонту и эксплуатации
— мощности 19кВт хватает для малогабаритной квартиры
— разумная стоимость
Перед заменой, отключаем подачу газа к колонке, убеждаемся, что фитиль потух
Далее, снимаем защитный металлический кожух колонки.
Бирка
В прорезь смотрим на управляющий шток из водяной части в газовую.
При открывании горячей воды он только чуть-чуть смещается влево, хотя при исправной работе смещение штока значительное (около 5-6мм). Так мы выясняем, что виноват именно водяной узел и разбирать надо только его, не трогая газовый.
Отключаем подачу холодной воды к колонке, проверяем, что из крана горячей воды ничего не течёт.
Под водяную часть подставляем глубокую тарелку или тазик, чтобы остаток воды из теплообменника не залил столешницу.
Немного ослабляем гайку медного патрубка холодной воды к теплообменнику
Откручиваем гайку медного патрубка холодной воды от водяного узла и отворачиваем его в сторону, чтобы не мешал
Откручиваем скобу крепления водяного узла и разбираем его, откручивая пять винтов по периметру. Задний винт откручивать неудобно, но винты затянуты не слишком туго и нормально отворачиваются.
Снимаем резиновую мембрану, не потеряв при этом клапан — вставыш.
Сравниваем мембраны — они идентичны, можно ставить новую
А вот и дырка в виде сквозной трещины 🙁
Внутри водяного узла было довольно много грязи, поэтому я его дополнительно разобрал для чистки, но делать это не обязательно
Сборка производится в обратной последовательности, не забываем про клапан
Открываем воду и газ, зажигаем фитиль и проверяем нормальную работу
На видео показал нормальную работу штока
Ставим защитный кожух на место
Пользуемся горячей водой 🙂
На сам ремонт ушло около полутора часов времени, но я и не торопился.
Спасибо за внимание, удачи

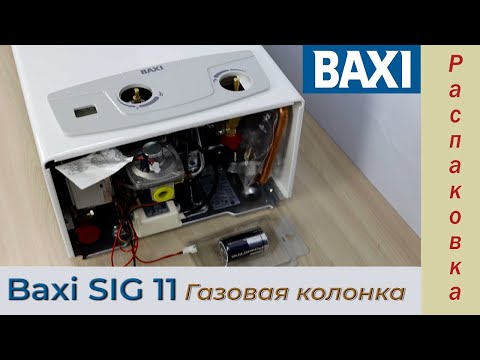

как включить модели SIG-2 14i, SIG-2 11i и SIG-2 11p, характеристики и отзывы покупателей
Водонагреватели имеют достаточно широкую область применения, и по ряду причин они намного практичнее полноценных бойлеров.
Но даже выдающиеся конструкции могут сломаться. А традиционное европейское качество, увы, не гарантирует полной защиты от подобных проблем.
Особенности
Стоит отметить, что компания Baxi производит не только проточные, но и накопительные водонагреватели. Но все же немалое количество заказчиков отдает предпочтение колонкам в традиционном понимании этого слова. Еще совсем недавно продукция итальянского бренда в России относилась к премиальному сегменту. Но после недавнего переноса производственных мощностей в Иран общая стоимость товара заметно снизилась, а уровень качества не изменился.
Модификации и альтернативы
Прежде чем говорить о самих колонках, стоит обратить внимание на альтернативные предложения от того же концерна.
Накопительные водонагреватели итальянской компании представлены моделью SAG3. Эти устройства подходят как для бытового, так и для промышленного сектора. Как заявляет производитель, использовать их для замены устаревшего отопительного оборудования – значит обеспечить стабильный приток большого количества воды.
Различия в конструкции:
- камера сгорания открытого типа газовая;
- пьезоэлектрическое зажигание;
- автономность от источника питания;
- качественная эмаль на стенках накопительного бака, надежно тормозящая коррозию;
- возможность установки как на стены, так и на пол;
- нейтральный в экологическом и санитарно-тепловом отношении.
Но бывают ситуации, когда ни такое оборудование, ни устаревшая модель котла Main 24 fi не устраивает потребителей.
В таком случае на помощь приходит газовая колонка Baxi, обеспечивающая подачу воды в проточном режиме. Итальянская компания разработала для этой цели семейство приборов SIG-2. Все они оснащены камерой сгорания открытого типа, но есть определенная разница. Так, модели 11i, 14i оснащены автоматическим модулем зажигания, а в версии 11р используется пьезоэлектрический способ получения искры.
Энергонезависимая модификация 11i получает электрический ток для розжига газа от батареи Lr20, поставляемой в комплекте с колонкой. Система оснащена модулем, отслеживающим характеристику ионизации воздуха горящего пламени. Если он погаснет, автоматика посылает соответствующие команды рабочим узлам. Устройство 11i способно обеспечить номинальную тепловую мощность 22 кВт и подачу 11 литров нагретой воды в минуту. В версии 14i эти параметры составляют 29 кВт, 14 литров воды.
Автоматические модели Baxi оснащены на фасаде жидкокристаллическим экраном, на котором отображается:
- заданная температура воды;
- его достигнутый уровень;
- условные коды ошибок.
Что касается механических органов управления, то к корпусу выведены два из них, определяющие нагрев жидкости и давление ее соответственно. Ручной розжиг на модели 11р достигается за счет использования подготовленного пьезоэлемента и регулирующей кнопки, вставленной в переднюю панель. Преимуществом энергонезависимой конструкции является ее относительная дешевизна, достигаемая, в том числе, за счет отказа от цифрового экрана. Система имеет тепловую мощность 22 кВт и производительность по воде 11 литров за 60 секунд.
Автоматическая акустика комплектуется:
- гидрораспределителями;
- индикаторы тяги;
- медные теплообменники;
- устройства, регулирующие температуру воды;
- Индикаторы давления газа Setaak;
- экономайзеры.
Медный теплообменник гармонично состыкован с гидравлической группой из высококачественной латуни.
Сами газовые горелки изготовлены из нержавеющей стали. Любая колонка Baxi оснащена устройствами, обеспечивающими плавную модуляцию заданной мощности. В них интегрирован и редуктор, контролирующий давление газа. Автоматизированные модели следят за огнем с помощью ионизационного элемента, а пьезоэлектрические оснащены термопарой.
Технические характеристики газовых колонок невозможно описать полностью, если не упомянуть габариты устройства. Модель на 11 л имеет размеры 58,2х31,4х24,5 см, у версии, рассчитанной на расход 14 литров, они увеличены до 65х36,5х24,5 см. Сечения дымоходов в этих случаях составляют 11 и 13 см. Подключение и воды, и газа происходит с помощью чопперов, нарезанных на ½ дюйма. Если поменять жиклеры, газ Baxi можно перевести с природного на сжиженное топливо.
Вероятные проблемы и их решение
Даже у некоторых говорящих на итальянском языке могут быть некоторые технические проблемы. Устранение неполадок напрямую зависит от типа оборудования.
Отсутствие искры в СИГ 2-11п, причины могут быть связаны с:
- отсоединенный провод пьезоэлектрической части;
- неисправность собственной;
- плохое пьезоэлектрическое соединение;
- деформация электрода.
Другой подход нужен, когда колонка 11i, 14i не зажигается. В первую очередь стоит проверить исправность аккумуляторов. После этого осмотрите провод, по которому к электроду идет ток. Кроме того, необходимо осмотреть сам электрод, автоматику, мембрану. Такие манипуляции и последующий ремонт (замена) должны выполняться обученными специалистами.
Пользователь может создать необходимое давление воды, повернув регулятор в крайнее положение. Бывает так, что искра вроде и проскакивает, а включить колонку все равно не получается.
Очень частой причиной является загрязнение запальной форсунки запального устройства, которое продувается и очищается механическим способом. Также следует проверить, правильно ли расположен электрод, отвечающий за зажигание.
Дополнительные меры – проверка открытия газового клапана, удаление воздуха, попавшего в трубопровод и замена неисправного электронного блока. Когда горелка загорится хаотично погаснет, придется менять либо термопару, либо катушку. Судя по отзывам покупателей, иногда обнаруживается, что предохранитель горит, но не инициирует горение основного факела. Решение проблемы – увеличить давление воды в системе или поменять изношенную мембрану. Иногда возникает другая проблема: даже при остановке воды горелка не гаснет.
Сначала очистите заслонку газового клапана. Затем разобрать поршень или шток в водяном клапане, если их очистка не поможет, эти детали придется менять. Следующий этап предполагает проверку рычага микропереключателя (только для моделей с автоматом).
У устройств, работающих на сжиженном газе, могут возникать аналогичные помехи при неисправности регулятора. Слишком долгое зажигание, сопровождающееся хлопками в горелке, «лечится» регулировкой мощности пламени, чисткой предохранителей и форсунок.В случае, когда пластины теплообменника забиваются слишком быстро, можно предположить, что причина этого неадекватна, в запыленности помещения. Осмотрите дымоход и при необходимости увеличьте уровень тяги. Бороться с желтым пламенем можно, если использовать только тот тип газа, на который настроена колонка. Также часто помогает чистка горелок. Появление запаха газа означает необходимость осмотра трубопровода и всех соединений мыльным раствором с соблюдением стандартных мер предосторожности.
Бывает так, что «аромат» газообразных продуктов сгорания распространяется по комнате. Решить проблему начните с проверки тяги дымохода и качества дымоудаления. Также стоит оценить, не увеличился ли чрезмерно расход газа, ведь его интенсивное горение может превысить пропускную способность дымохода.
