Как зажечь газовую колонку Bosch в соответствии с типом розжига – ручной, пьезо- и авторозжиг

24 Марта 2022

Просмотров:  291119

Время чтения:  15 минут

Содержание

Как устроена газовая колонка bosch. Принципы ее работы

Способы поджига: как грамотно использовать газовую колонку

Что делать перед включением проточного водонагревателя Bosch

Поэтапное включение газовой колонки Бош

Почему тухнет запальник в газовых колонках

Можно ли пользоваться неисправной газовой колонкой?

Рекомендации по уходу за колонкой

Коротко о главном

Частые перебои с подачей горячей воды или плановое двухнедельное отключение – вполне привычное явление для жителей многих регионов. Пользоваться только холодной водой на протяжении даже короткого периода времени дискомфортно. Чтобы избежать этого, можно установить в квартире или частном доме газовую колонку. Она обеспечит постоянное наличие горячей воды при любых условиях. Важно научиться правильно использовать и включать оборудование, тогда эксплуатация станет простой.

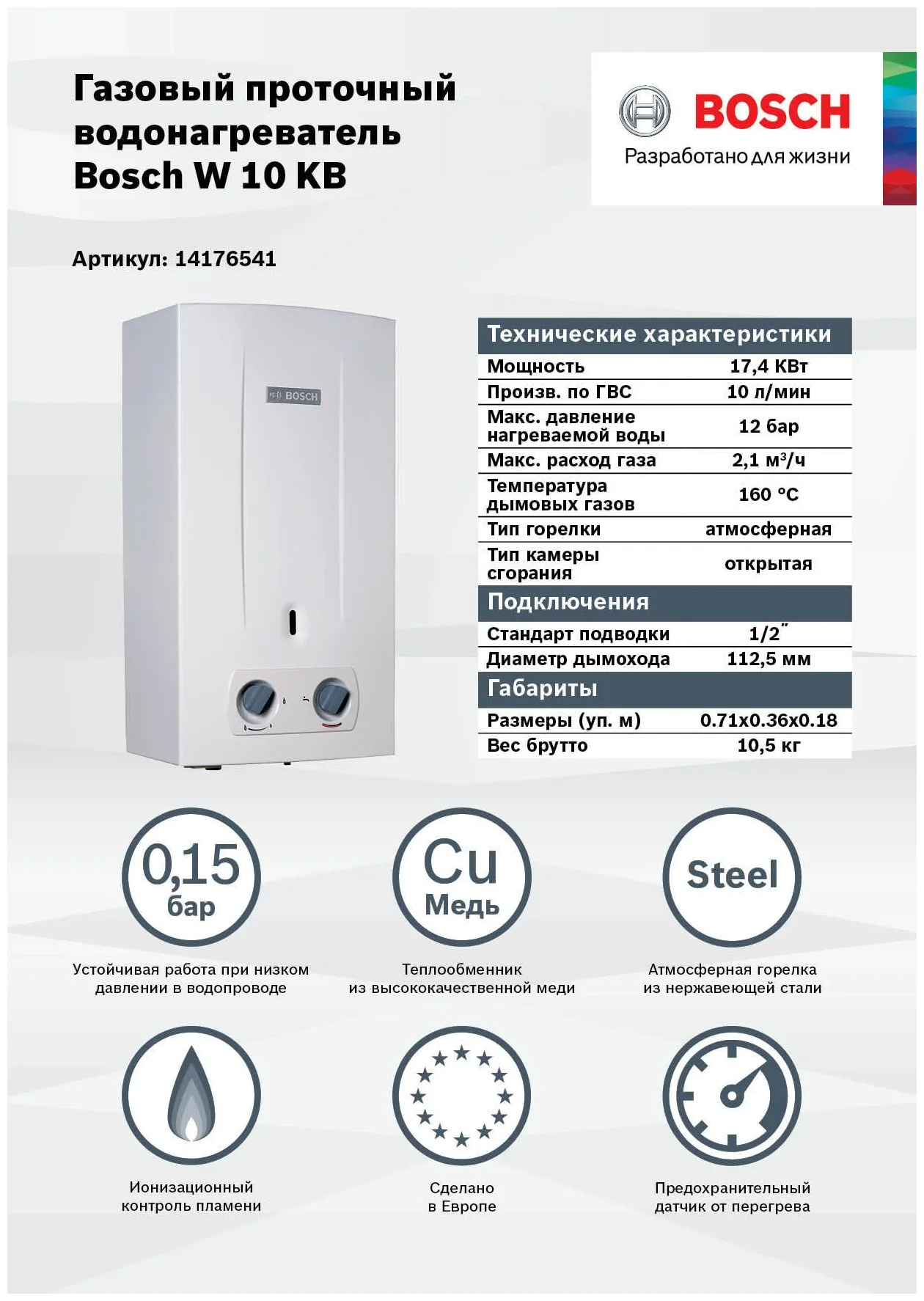

Газовая колонка Bosch

Как устроена газовая колонка bosch. Принципы ее работы

Водонагреватели Bosch по типу поджига делятся на два вида: автоматические и полуавтоматические. Первые для розжига искры используют гидрогенератор. Включаются они открытием крана с горячей водой. Колонки полуавтомат включаются при нажатии кнопки, для их работы необходимы батарейки.

Настенные колонки Бош проточного типа также делятся на два вида по внутреннему устройству – с открытой и закрытой камерой сгорания.

Важно! Если соблюдать все условия и правила эксплуатации, колонка прослужит от 8 до 12 лет.

Панель управления колонки

На срок службы колонки будут в первую очередь влиять строгое следование правилам эксплуатации, которые прописаны в инструкции, а также качество воды и своевременное обслуживание.

Перед тем, как запустить газовую колонку Bosch, рекомендуется изучить информацию по ее эксплуатации и четко следовать всем пунктам.

Способы поджига: как грамотно использовать газовую колонку

В зависимости от типа оборудования есть три способа, как зажигать газовую колонку Bosch.

Ручной тип включения

Данный способ применим к колонкам более старого типа устройства. Включается она спичками. Этапы включения колонки этого типа:

  • включить воду перед запуском колонки в работу;
  • открыть основной вентиль, чтобы пустить поток газа к запальнику;
  • спичками поджечь фитиль;
  • включить вентиль.

Минусами этого способа является ручное выключение и необходимость освоить все вышеперечисленные навыки. Не рекомендуется допускать детей к самостоятельному включению оборудования.

Колонка Bosch

Пьезорозжиг

Газовая колонка, включаемая кнопкой, – это колонка полуавтомат с пьезорозжигом. Для ее включения достаточно нажать на кнопку, и фитиль в камере сгорания загорится. Этот метод также требует выполнения ряда действий:

  • включить основной регулятор подачи топлива;
  • фитиль остается зажженным при отключении воды и возвращении регулятора в исходное положение.

Минусом полуавтоматических колонок является увеличенный расход газа.

Автоматический розжиг

Газовые колонки автоматического типа – это сравнительно новые и максимально усовершенствованные модели, использование которых абсолютно безопасно для новичков и детей. Их управление упрощено до максимума.

Главным минусом при установке колонки-автомата является слабый напор воды, что часто бывает в многоквартирных домах. В этом случае турбина будет работать не на всю мощь. Наиболее правильным выходом из ситуации будет установка дополнительного насоса для поддержания напора с достаточным напором для работы оборудования.

Проточный водонагреватель. Вид изнутри

Для бесперебойной работы аппарата его важно периодически прочищать. Признаки того, что водонагревателю нужна чистка:

  • в момент поджигания происходит небольшой хлопок;
  • горелка самостоятельно выключается;
  • под кожухом постоянно осыпается небольшое количество сажи;
  • при максимально выбранной мощности вода практически не греется.

При появлении любого из этих признаков необходимо произвести аккуратную чистку жиклеров, прочистить запальник от пыли и нагара, очистить теплообменник от накопившейся копоти. Перед выполнением этих действий обязательно нужно убедиться, что газ и вода полностью перекрыты.

Что делать перед включением проточного водонагревателя Bosch

До того, как зажечь газовую колонку Bosch, необходимо проверить, чтобы весь воздух был удален из трубок нагревателя, включив кран с горячей водой. Как только напор станет ровным и никаких посторонних звуков не будет, можно включать колонку. Таким образом получится обезопасить металлические части изделия от губительного перегрева, что значительно увеличивает срок эксплуатации.

Схема подключения газовой колонки

Лишний воздух периодически скапливается и в газовых трубках. В каждой модели он стравливается по-своему. Обычно это происходит путем нажатия кнопки подачи топлива или откручивания винта, который расположен в регулировочной трубке газа.

До того, как зажечь колонку Бош с пьезоподжигом или колонку-автомат, нужно убедиться в хорошем напоре подачи газа. Если напор газа в оборудовании будет слишком мал, запальный фитиль может не зажигаться совсем или погаснуть через несколько секунд.

Для правильной работы важно наличие хорошей тяги. При работе водонагревателя горелка расходует большое количество воздуха для стабильной работы. Пока колонка работает, не стоит закрывать дверь в помещении, где она установлена. Также нельзя устанавливать рядом с ней вентилятор или кондиционер по той причине, что отвод продуктов окисления будет не стабильным.

При соблюдении этих правил срок эксплуатации оборудования может быть продлен на несколько лет. Важно аккуратно обращаться с проточным водонагревателем, соблюдая все условия, описанные в инструкции к установленной модели нагревателя.

Схема устройства колонки

Располагаться по обновленным правилам газовая колонка может только на кухне или в любом нежилом помещении. Ванная комната строго исключена из мест возможной установки оборудования ввиду отсутствия в большинстве случаев достаточной тяги.

Поэтапное включение газовой колонки Бош

При первом запуске нового оборудования может быть совсем непонятно, как включить газовую колонку Бош. Сначала нужно сдвинуть регулятор вправо. Как только он попадет в положение «пьезорозжиг», надо нажать и держать кнопку, в этот же момент нажать на включение пьезорозжига.

Если все сделано правильно, раздадутся характерные щелчки. Пламя в этот момент должно напоминать горение свечи, в таком положении его нужно подержать 10 секунд, т.к. оно сначала может непроизвольно гаснуть. Если пламя не погасло, выставляют необходимую мощность. Теперь колонка будет автоматически нагревать воду до выставленной температуры.

Если возникает запрос, как включить газовую колонку bosch с кнопкой, необходимо пройти следующие этапы:

  • Перед тем, как включить газовую колонку Bosch, надо проверить, открыты ли вентили газа и водопровода;

Устройство колонки с пьезорозжигом

  • должны быть установлены батарейки типа R, так как электророзжиг происходит именно благодаря им.
  • далее нажимают кнопку включения, теперь аппарат находится в режиме ожидания;
  • для подачи подогретой воды до нужной температуры открывают кран подачи горячей воды. В этот же момент загорится запальное пламя, а еще через 4-5 секунд разгорится основное.

Наиболее просты в использовании колонки последнего поколения, т. к. их управление не доставляет хлопот владельцу. Первый раз ввести оборудование в эксплуатацию должен сертифицированный мастер, который подробно покажет, что, как и в какой последовательности делается.

Инструкция, как зажечь колонку Bosch с пьезорозжигом: плавно сдвинуть регулятор вправо до положения «пьезорозжиг». После этого надо одновременно нажать на кнопку запуска и пьезо. После этих манипуляций колонка будет включена и настроена на подогрев воды необходимой температуры.

Установка колонки

Если же установку производит владелец, важно, чтобы все действия производить строго по инструкции. После завершения установки надо открыть подачу газа и воды в магистральном трубопроводе. Затем зажать ползунок мощности и выставить нужный уровень. После включения воды колонка начинает ее постоянный подогрев.

Колонки ручного розжига – это наиболее старые представители вида колонок. Для того чтобы включить ее, сначала необходимо открыть проточную воду на максимальный напор, затем зажечь спичку и одновременно с поворотом вентиля для подачи газа поднести ее к фитилю. Этот способ наиболее сложный, ведь здесь важно четко следовать всем этапам, иначе использование колонки может стать опасным.

Колонки с пьезорозжигом не подразумевают прямого воздействия с открытым пламенем, что делает их более безопасными. Чтобы привести оборудование в рабочее состояние, нажимают кнопку на панели, после чего загорается фитиль.

Трубка запальника

Автоматические водонагреватели проточного типа нагрева – наиболее простой в использовании и полностью безопасный тип колонок. Для запуска достаточно открыть горячую воду. Фитиль и главное пламя разжигаются автоматически, без участия человека.

Почему тухнет запальник в газовых колонках

Периодически огонь в запальнике газовой колонки может самопроизвольно потухать при розжиге или не зажигаться вовсе. Основная причина такого поведения колонки – это недостаточный уровень газа при включении. Как зажечь газовую колонку бош в этом случае – достаточно просто снять верхнюю крышку водонагревателя и очистить внутренности от скопившейся пыли, нагара и копоти.

Плохая тяга – одна из причин перебоев в работе газовой колонки

Часто встречаемые причины, по которым тухнет запальник газовой колонки:

  • Отсутствие тяги способно полностью блокировать работу оборудования. Как только в помещении, где установлена газовая колонка, возникает недостаток кислорода, срабатывает защитный клапан, и подача газа в устройстве прекращается. Для устранения причины достаточно прочистить дымоход и позаботиться о постоянном притоке свежего воздуха к водонагревателю.
  • При неисправности датчиков пламя в запальнике зажигается, а через пару секунд гаснет. Для их проверки лучше обратиться за помощью к мастеру, который проверит уровень сопротивления. Если показания будут отличаться от показаний, заявленных в инструкции, датчики придется заменить.
  • Иногда долгий розжиг с характерными щелчками свидетельствует о том, что батарейки, вставленные в колонку-автомат, практически сели. Замена батареек быстро решит проблему. Чтобы продлить срок работы, лучше выбрать аккумуляторы, которые прослужат в разы дольше привычных батареек.
  • Пламя может потухать или вовсе не зажигаться из-за внутреннего загрязнения сажей и копотью. Прочистка форсунок исправит эту проблему.

Чистку газового оборудования можно производить самостоятельно

  • Если вода в доме слишком жесткая, накипь будет постоянно накапливаться и засорять фильтр, что также негативно скажется на работе устройства. Мембрана устройства подвержена сильному загрязнению, из-за чего может легко повредиться. Периодически ее надо осматривать на наличие повреждений и по необходимости производить замену.
  • Подача газа может быть остановлена из-за слабого напора, что характерно для многоквартирных домов. В таком случае можно установить дополнительный насос, и проблема будет решена.

В редких случаях колонка может включаться самопроизвольно. Такое поведение оборудования говорит о том, что произошло закоксовывание водяного узла. Для устранения проблемы можно попробовать самостоятельно разобрать, прочистить и смазать мембрану и сальники.

Иногда мембрана может быть повреждена, в этом случае нужно заменить ее новой. Самопроизвольное включение в данном случае происходит из-за того, что шток, открывающий газ на устройстве и выдающий запальную искру, не возвращается в исходное положение. Микровыключатель из-за этого находится во включенном режиме и постоянно выдает искру.

Регулярная чистка и своевременный ремонт – залог надежной работы оборудования

Можно ли пользоваться неисправной газовой колонкой?

Использование неисправной колонки категорически запрещено и представляет огромную опасность. В первую очередь необходимо обратиться к сертифицированному мастеру для установления типа неисправности.

Чаще всего это бывают обычные загрязнения оборудования пылью и нагаром, что можно легко исправить обычной чисткой. Если же газовая колонка вышла из строя, ее ремонт желательно доверить сервисному центру.

Многие небезосновательно переживают за собственную безопасность при использовании колонок старого типа с ручным розжигом. Как включить колонку bosch такого типа правильно – главным критерием при включении оборудования является строгое следование этапам его запуска:

  • В первую очередь проверить вентили газа и водопровода. Они должны быть открыты.
  • Открыть проточную воду на максимум перед розжигом.
  • Зажечь спичку и поднести ее к запальнику, одновременно включая его.

Нагар и копоть в горелке – частая причина плохой работы колонки

Для предотвращения раннего износа мембран и засоров в теплообменнике при установке рекомендуется ставить фильтр на холодную воду. Чистка коллектора от нагара и копоти должна производиться регулярно.

Рекомендации по уходу за колонкой

Чтобы продлить срок жизни любой газовой колонки, независимо от ее типа, рекомендуется минимум раз в полгода проводить ее осмотр.

Стоит четко понимать, что при наличии газовой колонки в доме не стоит забывать, что постоянно идет контакт с опасным топливом. Для обеспечения пожарной безопасности необходимо постоянно следить за чистотой горелок и не допускать появления нагара и сажи в теплообменнике.

Проведение любых работ, кроме регулярной чистки, лучше доверить профессионалам

Внимательно надо следить за тем, чтобы в помещении никогда не пахло газом. Как только появится характерный запах, обязательно нужно обратиться в газовую службу для устранения проблемы. Рядом с установленной колонкой не должны располагаться легко воспламеняемые вещества.

После включения оборудования периодически нужно проверять пламя, оно должно быть стабильно голубым, без коптящего желтого пламени, что может свидетельствовать о загрязнении в горелке.

Не стоит регулировать температуру горячей воды при помощи смешивания, включая холодную воду. Достаточно выставить необходимую мощность на самой колонке. Это позволит максимально долго сохранять работоспособность оборудования.

Мембрана – самое уязвимое место в любой газовой колонке. Как только возникают проблемы с включением оборудования, его розжигом, рекомендуется в первую очередь проверить состояние мембраны.

Лопнувшая или деформированная мембрана может стать причиной плохой работы колонки

Часто именно лопнувшая или растянутая мембрана является причиной прекращения работы водонагревателя. Ее можно заменить самостоятельно. Профилактический осмотр стоит проводить раз в полгода.

Чаще причинами нестабильной работы колонок от производителя BOSCH являются неправильная самостоятельная установка оборудования, загрязнения, образующиеся в ходе эксплуатации, что приводит к снижению напора газа, а также слабый напор воды в доме или квартире.

Любые манипуляции с колонкой необходимо производить только после полного его отключения. Важно постоянно удалять пыль с поверхности аппарата, облицовку нужно протирать сначала влажной салфеткой, а после сухой тряпкой.

В холодное время года при длительном неиспользовании колонки в ней может скапливаться замерзшая вода. Последствия такого процесса необратимы для колонки и в большинстве случаев приводят к ее выходу из строя. Чтобы избежать подобного воздействия холода на оборудование, при монтаже дымохода нужно позаботиться об установке обратного клапана.

Газовая колонка Бош

Перед длительным периодом неиспользования проточного водонагревателя, оставшуюся внутри воду желательно сливать, выполняя поочередно все пункты:

  • Сначала перекрыть газ и воду в центральной магистрали.
  • Открыть кран горячей воды на полную мощность.
  • Вывернуть сливную пробку, чтобы вытекла вся вода.
  • Теперь можно закрыть сливную пробку и горячую воду.

Коротко о главном

Первый важный этап после покупки газовой колонки – это ее правильная установка. Лучше всего доверить такую работу профессиональному мастеру.

Для того чтобы газовое оборудование служило максимально долго и требовало минимум средств на ремонт, следует придерживаться правил использования и ухода, которые обозначены в инструкции к аппарату.

Профилактический уход и чистка помогают вовремя предотвращать серьезные поломки. По правилам рекомендуется делать самостоятельный осмотр и очистку газового оборудования от нагара и копоти каждые полгода, так рабочие характеристики колонки будут сохраняться намного дольше.

Сталкивались ли вы с трудностями при включении колонки? Чем они были вызваны и как удалось их устранить?

Автор

Руслан Темченко Специальность: Инженер

Все статьи

Поделиться

Поделиться

Инструкция к газовой колонки бош

Принцип действия

Проточный водонагреватель оснащен устройством пьезорозжига. Это делает эксплуатацию более удобной. Регулятор мощности из положения Выкл.  передвинуть в положение розжига (рис. 3).Нажать и удерживать нажатой кнопку регулятора мощности. Нажать кнопку пьезорозжига. Если запальное пламя загорелось:через несколько секунд отпуститькнопку регулятора мощности.Если запальное пламя погасло:повторить процесс.Розжиг может не сработать, если в трубку

подачи газа попал воздух.

В этом случае:Держать кнопку регулятора мощности нажатой до тех пор, пока из трубки подачи газа полностью не выйдет воздух. Если розжиг произошел:передвигая регулятор мощности вправо, установить необходимую мощность.При помощи регулятора мощности можно устанавливать требуемую мощность. При передвижении регулятора вправо мощность и потребление газа повышаются. Максимальная мощность достигается, когда регулятор установлен в крайнем правом положении. Для экономии энергии:установить регулятор мощности в такое положение, которое полностью соответствует необходимой мощности.После выполнения этих действий основная горелка загорается автоматически, как только открывается кран горячей воды, поскольку запальное пламя горит непрерывно. Для выключения прибора передвинуть регулятор мощности влево до упора. Через несколько секунд запальное пламя погаснет.

Эксплуатация

3.1 Неправильная эксплуатация может привести к дорогостоющему ремонту газовой колонки. Перед вводом в эксплуатацию

Проверить, соответствует ли вид газа, указанный на

типовой табличке, виду подаваемого газа.

Открыть запорный вентиль холодной воды.

Открыть газовый кран.

3.2 Включить прибор

Нажать и удерживать нажатой кнопку регулятора

мощности .Рис 3. Нажать кнопку пьезорозжига. Рис 4

Через несколько секунд отпустить кнопку

регулятора мощности.

3.3 Регулировка мощности

Более низкая температура воды.

Меньшая мощность.Рис 5

Более высокая температура воды.

Большая мощность.Рис 6

Открыть все водопроводные и газовые

краны.Вывести воздух из трубопроводов.

ВHИMAHИE:

Около горелки может быть высокая

температура: опасность ожога.

ВHИMAHИE:

Первый ввод в эксплуатацию должна

осуществлять уполномоченная

специализированная фирма, которая

проинструктирует заказчика по поводу

правильной эксплуатации прибора.

Эксплуатация.

Важные указания

B

Перед монтажом полу

чить разрешение от

предприятия по газоснабжению и от ведомства по

очистке и проверке состояния дымоходов.

Запорный газовый кран разместить как можно

ближе к прибору.

После подключения к сети газоснабжения

необходимо проверить подключение на

герметичность. Во избежание повреждений

газовой арматуры из-за повышенного давления

контроль давления следует проводить при закрытом

газовом кране. После проверки на герметичность

произвести сброс давления.

Проверить, соответствует ли вид газа, указанный на

типовой табличке, виду подаваемого газа.

Убедиться, что поток и давление на регуляторе

давления газа соответствуют значениям, указанным

для потребления прибора (см. технические

характеристики в таблице 5).

Выбор места для монтажа

Требования к помещению для монтажа

Прибор нельзя устанавливать в помещениях с

объемом свободного пространства менее 8 м

без учета объема мебели, если этот объем не

превышает 2 м

Соблюдать местные предписания.

В помещении для монтажа должна быть обеспечена

хорошая вентиляция и защита от замерзания, а

также возможность подключения к дымовой трубе.

Не устанавливать прибор над источниками тепла.

Во избежание коррозии, в воздухе для горения не

должно содержаться агрессивных веществ.

Появлению коррозии способствуют

галогеноводороды, содержащие соединения хлора

и фтора. Они могут содержаться, например, в

растворителях, красках,клеях, аэрозольных

распылителях и бытовых чистящих средствах.

Должны соблюдаться указанные на рисунке 10

минимальные расстояния

При наличии риска замерзания:

выключить прибор;

опорожнить прибор (см. раздел 3.6)
