Подключение электрического бойлера к газовому котлу: технология проведения работ

Задумались усовершенствовать систему автономного ГВС, чтобы гарантировано обеспечить стабильную температуру горячей воды? Согласитесь, мало приятного в том, чтобы спускать литры воды в ожидании горячей, или обжигаться, когда кто-то из домочадцев открыл кран, пока вы в душе.

Мы поможем вам разрешить проблему перепадов температуры, которая донимает практически всех пользователей двухконтурных котлов и газовых колонок. Расскажем, как выполнить подключение бойлера к газовому котлу. Такое решение позволит обеспечить подачу горячей воды постоянной температуры, а система рециркуляции избавит от необходимости спускать первую порцию в канализацию.

Далее мы расскажем, как это правильно реализовать и какие существуют схемы подключения, выделим их основные преимущества и недостатки.

Содержание статьи:

Зачем подключать бойлер к котлу?
- Преимущества объединения систем
- Сложности и недостатки решения
Варианты взаимодействия котла и бойлера
- Схема #1 — через трехходовой клапан
- Схема #2 — через два независимых насоса
- Схема #3 — через гидравлическую стрелку
- Схема #4 — подключение с проточным бойлером
Тонкости установки компонентов системы
- Этап #1 — подключение газового котла
- Этап #2 — установка бойлера
- Этап #3 — соединения и дополнительное оборудование
Альтернативные решения ГВС через котел
Выводы и полезное видео по теме

Зачем подключать бойлер к котлу?

Проточные газовые водонагреватели – котлы и колонки – очень экономичны и эффективны. Они моментально подогревают именно тот объём воды, который необходим, и именно тогда, когда это нужно, не расходуя энергию на поддержание тепла. Такая эффективность и экономичность сделали подобное оборудование очень популярным.

Однако и у них есть недостатки, существенно снижающие комфорт при использовании. Учитывая, что коммунальные счета вы оплачиваете один раз в месяц, а горячей водой пользуетесь каждый день, эти изъяны заметно портят общее впечатление.

При одновременном открытии нескольких кранов температура воды, подогреваемой колонкой, резко меняется – можно незапланировано принять контрастный душ или обжечься

Если вы живёте один, можете этого и не заметить, а вот в большой семье эта особенность доставит массу неприятных моментов.

Для любого пользователя неприятной особенностью станет невозможность настроить тонкую струйку тёплой воды – подогрев просто не будет включаться при слишком малом напоре. В результате придется открыть кран посильнее, расходуя лишнюю воду и наполняя канализацию.

Кроме того, с отоплением небольшого дома вполне справится недорогой двухконтурный котёл малой мощности – но горячую воду он не сможет обеспечить при сильном напоре. Вам придётся либо мириться с прохладой большой струи и слабым напором горячей воды, либо приобретать более дорогую модель, которая хорошо справится с водоснабжением, а на отопление будет работать на малую долю своих возможностей.

У котлов высокой производительности – наоборот, возникают проблемы на малом напоре: их теплообменник тонкую струйку воды успевает довести до кипения, и во избежание этого котёл начинает тактовать. Это значит, что он чередует очень короткие промежутки работы и простоя, постоянно то включаясь, то выключаясь. В результате температура воды из крана существенно колеблется, а котёл быстро вырабатывает свой ресурс и расходует больше газа на постоянный розжиг.

Самый дешевый двухконтурный котёл способен качественно отапливать площадь около 80 м. кв., но если жильцов больше 1 – 2 человек, напора горячей воды может быть мало

Все эти, а также некоторые недостатки системы горячего водоснабжения через проточный газовый водонагреватель можно нивелировать, включив в такую систему, в качестве накопительного резервуара, бойлер. В нём всегда будет запас воды, равномерно прогретой до желаемой температуры, при этом электроэнергия для её нагрева использоваться практически не будет.

Преимущества объединения систем

Включение электрического бойлера в газифицированную систему ГВС даёт целый ряд преимуществ и новых возможностей:

Подача воды постоянной температуры, независимо от количества одновременно открытых кранов.
Стабильность температуры, независимо от напора – хоть по капле, хоть мощной струёй, вода будет достаточно горячей, но не кипятком.
Оптимизация системы, снижение расхода газа, воды, канализационных стоков.
Возможность установки двухконтурного котла меньшей мощности и стоимости – такого, которого хватит для отопления жилья.
Экономия ресурса котла при условии грамотного построения системы.
Возможность обеспечить и отопление, и ГВС через одноконтурный газовый котёл с минимальным расходом электроэнергии.
Летом можно отключить газовый котёл, а воду греть электрическим ТЭНом бойлера, сохранив ресурс дорогого оборудования.
Наличие двух водонагревателей нивелирует неудобства на время ремонта или ежегодного обслуживания одного из них.

Такое количество позитивных моментов убедит практически каждого пользователя, ведь подключение бойлера к проточному газовому водонагревателю решает практически все его проблемы, сохраняя преимущества.

Проточные газовые водонагреватели не только экономнее, но и значительно компактнее бойлеров, ведь нет необходимости хранить нагретую воду

Однако включение бойлера в контур ГВС создаёт и некоторые трудности – о них поговорим далее.

Сложности и недостатки решения

Во-первых, увеличивается количество соединений, кранов и дополнительного оборудования, что не добавит надёжности системе. Каждая закрученная резьба или кран – это потенциальное место течи, нуждающееся в регулярном осмотре и контроле. Кроме того, установка дополнительного крана, клапана, насоса и метра трубы увеличивает общую сумму сметы.

Во-вторых, сам бойлер нуждается в ежегодном обслуживании, а в некоторых вариантах системы он изнашивается гораздо активнее, чем при обычной работе. При этом никто не отменял ежегодный сервис отопительного котла.

В-третьих, теряется такое преимущество газовых систем, как компактность: в связке с бойлером даже небольшой двухконтурный котел, подключенный грамотно, потребует немало места.

Кроме того, потребуются услуги ещё одного специалиста, который правильно выполнит обвязку оборудования и разводку отопления и водопровода.

Варианты взаимодействия котла и бойлера

Подключение электрического бойлера к отопительному газовому котлу – решение весьма нестандартное, вызванное, в основном, желанием удешевить установку системы.

Основной вариант улучшения качества горячего водоснабжения от котла – подключение бойлера косвенного нагрева, со змеевиком отопительной трубы внутри или послойным нагревом

Такая система вообще не использует электричество для нагрева воды, но дорога в установке и не даёт возможности сохранить ГВС, отключив котёл. Поэтому умелые мастера научились использовать обычные электрические бойлеры, которые по сути являются огромным термосом со встроенным кипятильником и терморегулятором.

Схема #1 — через трехходовой клапан

Этот вариант соединения газового котла и бойлера через , пожалуй, самый простой, очевидный и распространённый. Он позволяет организовать горячее водоснабжение даже от одноконтурного газового котла, сэкономив на электричестве.

Суть метода в том, что установленный клапан-тройник с терморегулятором перенаправляет поток горячей воды то в контур ГВС, то в отопительный. Управляет им автоматика бойлера: как только в баке вода достигает заданной температуры, клапан отключает подачу горячей воды в него. При этом практически постоянно котёл работает на отопление, а за тот короткий период, что заменяется вода в бойлере, батареи остыть не успевают.

Однако, если у вас большая семья или установлена огромная ванна-джакузи, для эффективной работы системы потребуется котёл высокой мощности. В противном случае после использования большого объёма воды в доме станет заметно прохладнее, а в батареи горячая вода начнет поступать только после того, как заполнит бойлер. Таким образом, приоритетным в такой схеме является водоснабжение.

Подключая терморегулятор бойлера в качестве сервопривода трёхходового клапана, установите на нём температуру хотя бы на 10 градусов ниже, чем выдаёт котёл

Также через трёхходовой клапан можно организовать , тогда при заданных условиях он будет направлять поток горячей воды назад в котёл вместо радиаторов и других элементов системы отопления. Это добавит системе безопасности и удобства обслуживания.

Схема #2 — через два независимых насоса

Далее разберем, как самостоятельно подключить бойлер к двухконтурному газовому котлу, используя схему с двумя циркуляционными насосами. Такая система наиболее сложна в монтаже, но и довольно удобна в использовании. Благодаря постоянной циркуляции воды в обоих контурах, из крана будет течь сразу горячая вода, её не нужно будет спускать, а отопление также работает постоянно, независимо от использования горячей воды.

Один насос необходим для движения воды по отопительному контуру. При этом система замкнутая, в жидкость можно добавлять специальные присадки для продления срока службы оборудования – в водопровод она попадать не будет. Практически все двухконтурные котлы оснащены , и этот насос в них встроен. Если же в вашем котле его нет, либо вы используете отдельно одноконтурный котёл и газовую колонку, установка такого насоса необходима для качественного отопления.

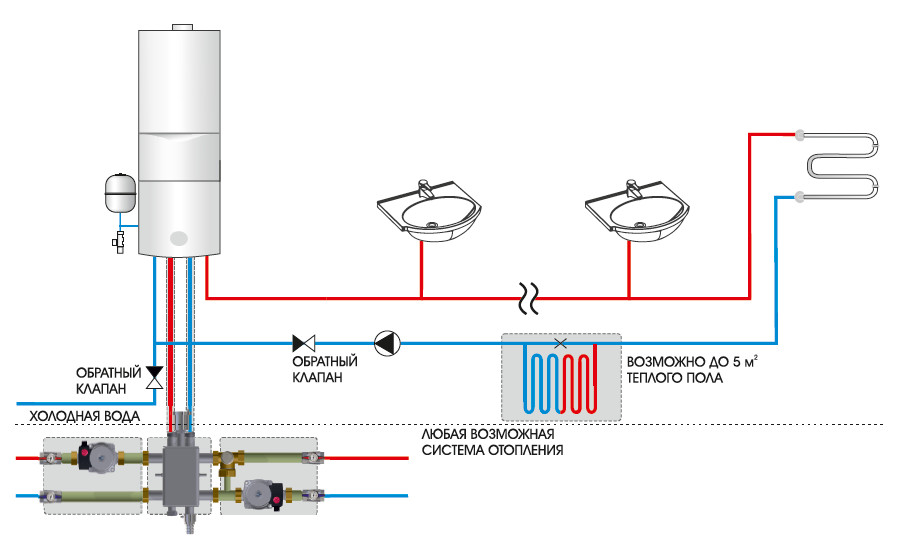

Второй насос обеспечивает рециркуляцию в системе горячего водоснабжения. Устанавливается он после всех точек водозабора, а после него вода, слегка остывшая после прохождения трубопровода, возвращается в бойлер, чтобы повторять свой путь, пока кто-то не откроет кран.

В бойлерах косвенного нагрева для подключения рециркуляции предусмотрен отдельный ввод, в электрических же баках такой вход – большая редкость

Подачу рециркуляции подключают через трехходовой клапан на вводе в бойлер, куда обычно подключается подача холодной воды, а в случае связки с котлом – уже нагретая вода.

Схема #3 — через гидравлическую стрелку

Гидравлический распределитель необходим для выравнивания скорости и давления воды в разных контурах, чтобы котёл и насосы могли работать бесперебойно. По сути, это резервуар с двумя или более входами и выходами, через которые потоки могут как проходить параллельно, независимо, если их давление одинаково, так и смешиваться до установления баланса.

Вместо готовой, заводской гидрострелки, иногда на выходе котла монтируют участок трубы в 2 – 3 раза большего диаметра, в который врезаются отводки нормального диаметра к разным приборам. При этом, если система перегружена, и того напора горячей воды, который выдаёт котёл, недостаточно, в линию подачи подмешивается вода из обратки, уже несколько остывшая.

Если же напротив, производительность котла чрезмерно высока, часть горячей жидкости сразу возвращается в котёл, не попадая в контуры отопления и водоснабжения.

Благодаря электрический бойлер можно подключить как к одноконтурному, так и к двухконтурному котлу. Разделение контуров можно осуществить через эту систему, а также она поможет восполнить использованный объём воды. Лучше всего выделить отдельный контур под каждый вид оборудования: бойлер и водоснабжение, батареи, тёплые полы и т. п.

Основной недостаток многоконтурной гидравлической системы – она занимает много места и довольно сложна в проектировании, монтаже и отладке

Однако, установив такую систему, вы обеспечите долгую и бесперебойную работу оборудования во всём доме, а также сможете управлять каждым контуром, вплоть до полного отключения, отдельно.

Схема #4 — подключение с проточным бойлером

Иногда оборудование устанавливают таким образом, что вся вода, нагретая котлом, попадает сразу в бойлер, а уже от него делается разводка на водоснабжение и отопление. При этом, когда кто-то открывает кран и давление в системе падает, оно восполняется за счет подачи холодной воды в котёл, вместе с обраткой или вместо неё.

Такая схема – самая простая. Она обеспечивает качественное ГВС: вода будет горячая всегда, сразу и одинаковой температуры.

Но имеет ряд недостатков:

Из-за постоянного потока воды, бойлер, не рассчитанный на такой режим работы, будет быстро изнашиваться.
Температура воды в горячем кране будет такая же, как в батареях – то есть, практически кипяток.
Во время использования больших объёмов воды, возможно понижении температуры воздуха в доме.

Положительными моментами при таком решении может оказаться небольшое количество дополнительного оборудования, а также нетребовательность к параметрам бойлера.

Если электрический бойлер устанавливается с газовым котлом в качестве проточного, нет смысла переплачивать ни за объём, ни за дополнительные функции: важно только качество бака

Подключая бойлер по такой схеме, не забудьте выставить реле на небольшую температуру или даже на минимум, чтобы ТЭН не старался нагреть воду сильнее, чем это сделает котёл.

В противном случае, нагревательный элемент будет работать постоянно, обеспечивая отопление и потребляя сотни киловатт электроэнергии.

Тонкости установки компонентов системы

Определившись со способом подключения газового котла и электрического бойлера, необходимо тщательно продумать и составить схему обвязки, а затем приступать к монтажу.

Этап #1 — подключение газового котла

Этот этап следует доверить профессионалам: как и любое другое газовое оборудование, газовый котёл имеют право подключать только профессиональны, аттестованные газовой службой. Связано это с тем, что даже незначительные ошибки в монтаже и настройке, чреваты серьёзными последствиями.

В разнообразии выходов двухконтурного котла вполне можно запутаться, а если запустить неправильно подключенный котёл, дорогостоящее оборудование может выйти из строя

Если при протекании водопровода или канализации вам угрожает лужа, максимум – пара сантиметров воды на полу, то ошибка в подключении газового котла грозит пожаром, взрывом или отравлением продуктами горения.

Схемы установки двухконтурного газового котла мы рассмотрели в .

Этап #2 — установка бойлера

Электрический бойлер, работающий в связке с газовым котлом, подключается так же, как и при стандартном использовании. Единственное отличие – производится подача не холодной воды из водопровода, а уже горячей из котла.

Планируя схему горячего водоснабжения с котлом и бойлером, обязательно настраивайте терморегулятор последнего на более низкую температуру, чем в котле

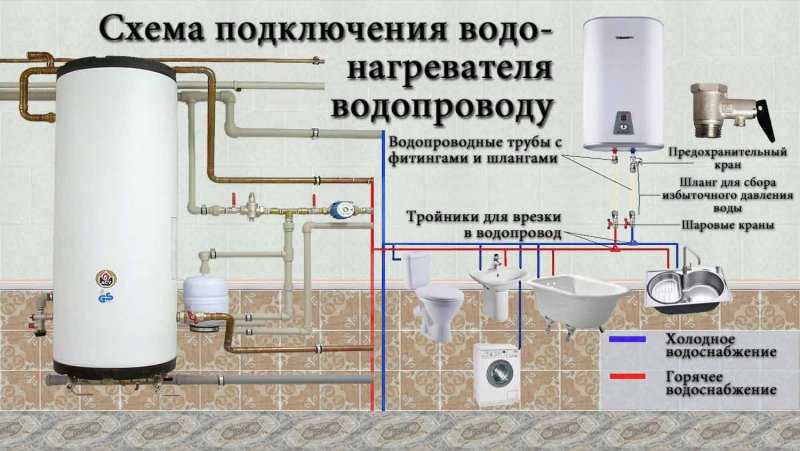

Пошаговая инструкция по установке бойлера рассмотрена далее:

В стене нужно пробить два отверстия под дюбели на таком же расстоянии, как крепление бойлера.
Затем забить в отверстия дюбели, закрутить в них крюки-кронштейны практически до упора, развернуть их крючками строго вверх. Крепления обычно входят в комплект бойлера и рассчитаны на его вес в заполненном водой состоянии.
Повесить бак на крючки, проверить, чтобы они точно попали в пазы.
Выполнить водопроводные подключения к котлу и кранам с помощью пластиковых, металлопластиковых труб или гибких шлангов. На каждом подключении установить шаровой кран для удобства обслуживания бойлера.
Сделать отвод от предохранительного клапана в канализацию с помощью тонкой трубки. Можно им и пренебречь, но тогда нужно будет затянуть винт-фиксатор, предусмотреть ёмкость, в которую может стекать небольшое количество воды, и каждые 2 недели проверять работоспособность клапана вручную.
Подключить к электросети — эта процедура выполняется через выделенную заземлённую линию – отдельный кабель, протянутый от счетчика. Независимо от того, будет бойлер включаться в розетку, либо будет присоединён непосредственно к кабелю, понадобится установить для дополнительной защиты.
Важно также позаботится о качественной изоляции, ведь в помещении может быть сыро.

Установка котла и бойлера – основная, самая простая и важная часть работы, но это только начало. Для их эффективного взаимодействия необходимо выполнить обвязку по заранее выбранной схеме. Об элементах таких схем поговорим далее.

Этап #3 — соединения и дополнительное оборудование

Первое, с чего должна начинаться любая система, связанная с водой, – установки фильтра для её очистки.

Установка фильтра механической очистки воды предотвратит попадание мелких твердых частиц в систему отопления и водоснабжения и продлит срок службы оборудования

Выбирая фильтр, помните, что чем лучше он будет очищать воду, тем больше прослужит и котёл, и бойлер, и всё остальное оборудование. Иначе мелкие частицы из воды оседают на стенках змеевика и бака, формируют накипь на ТЭНе бойлера, способствуют разрушению бака и приводят к быстрому выходу из строя всех деталей системы — от котла до крана на кухне.

Однако, выбирать самый дорогой фильтр, очищающий водопроводную воду до состояния питьевой, тоже не стоит – это слишком дорого и нерационально. Системы фильтрации с 2 – 3 уровнями механической очистки разной степени, от грубой до тонкой, будет вполне достаточно.

Устанавливается фильтр в самом начале цепочки, перед подключением водопровода к котлу. Будьте внимательны с направлением потока – оно обычно указывается стрелочками на корпусе.

В ходе эксплуатации не забывайте регулярно менять картриджи фильтров, иначе они перестают выполнять свою функцию и могут негативно сказываться на напоре воды.

Второе очевидное и необходимое оборудование – . Их нужно много, они ставятся на каждом соединении: перед фильтром, на вводе и выходе котла, на обеих трубках подключения бойлера, на каждом отводе от гидравлической стрелки, перед каждым водопроводным краном.

Такое количество кранов обеспечивает безопасность и комфорт эксплуатации. В определённый момент каждый узел системы потребует профилактического обслуживания, а возможно и замены, и возможность отключить только его окажется очень важной.

Расширительные баки устанавливают для компенсации перепадов давления в контуре водоснабжения или отопления, обусловленных сменой температуры воды – для безопасности

При организации ГВС через бойлер, расширительный бак обычно не требуется: в случае критического повышения давления сработает предохранительный клапан бойлера. Но если контур отопления выведен отдельно, на нём такая защита будет не лишней.

Кроме перечисленных устройств, а также гидравлической стрелки-гребёнки, о которой речь шла выше, на трубопроводы устанавливаются , не позволяющие потоку повернуть вспять даже при отключении насоса, предохранительные и трехходовые клапаны, при необходимости – редукционный клапан для снижения давления.

Альтернативные решения ГВС через котел

Как мы уже упоминали, вместо электрического бойлера, горячее водоснабжение от газового котла может быть организовано через бойлер косвенного нагрева.

Они бывают различного строения:

со змеевиком-батареей внутри, от которого греется вода;
бак в баке, где внутренний бак от водопровода омывается и согревается водой из отопления;
послойного нагрева, где смешивается холодная, горячая вода и обратка от отопления.

Каждый из этих видов имеет свои особенности, но все они дороже электрических бойлеров и более громоздкие.

Как для ГВС к газовому котлу читайте в отдельной статье на нашем сайте.

Кран с автоматическим электронным управлением температуры позволит всегда пользоваться водой желаемой температуры. Термостат самостоятельно отрегулирует подачу воды из трубы горячего и холодного водоснабжения

Кроме того, проблему перепадов температуры можно решить установкой : он будет подавать равномерно подогретую воду за счет смешивания с разным количеством холодной воды. Стоит такой смеситель недёшево, но установить его зачастую проще, чем переоборудовать всю систему отопления и ГВС.

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.

Простая схема и инструкции для подключения бойлера к котлу

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.

Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.

виды, классификация, удобство использования, сходство и различие, преимущества и недостатки применения

Системы автономного водоснабжения и отопления прочно утвердились в практике инженерно-коммуникационного обслуживания частных домов. Отчасти их популярность связана с невозможностью полноценного централизованного обеспечения хозяйственными ресурсами, но многих привлекает как раз независимость от магистральных сетей снабжения. Конечно, о полной автономности речи не идет, и ресурсы для выработки первичной энергии все равно будут поступать от централизованных источников. Но в любом случае потребуется специальное оборудование для организации домашнего тепло- и горячего водоснабжения (ГВС) своими силами. Что лучше, бойлер или газовая колонка? Это ключевой вопрос, который стоит перед собственниками загородных домов и коттеджей, которые решили перейти на индивидуальную систему ГВС.

Газовые колонки Ладогаз: последние отзывы

Несмотря на то что в последнее время сети ЖКХ усиленно модернизируются, качество поставляемых ими…

Что представляет собой бойлер?

Это разновидность водонагревателя с косвенным нагревом. То есть функция обеспечения ГВС в данном случае вторична, а на первом месте стоит задача отопления. Емкость с водой находится возле котельного теплообменника, что и обеспечивает косвенный нагрев. В стандартном исполнении бойлер содержит два контура, которые работают по отдельности. Одна линия (как правило, медный змеевик) проходит через полость емкости с водой от котла. На этом контуре и происходит нагрев. Вторая же линия служит для направления и распределения уже горячей воды к потребителям. К слову, возможности организационной развязки контуров ГВС различаются у газовой колонки и бойлера. Что выгоднее? Для эксплуатации в доме с большим количеством точек потребления горячей воды предпочтительнее бойлерная установка. Другое дело, что возможности обслуживания в конкретном случае будут определяться и рабочими показателями модели – ее мощностью, объемом резервуара и т. д. К примеру, для обеспечения семьи из 2-3 человек следует ориентироваться на конструкции с баками емкостью 60-120 л. Такая установка позволит одновременно выполнять хозяйственные задачи с водой на кухне и в то же время принимать ванну.

Оценочный рейтинг газовых колонок: производители, размеры,…

Рассматривая рейтинг газовых колонок, вы сможете понять, что они обладают несколькими важными…

Классификация бойлерных водонагревателей

Принципиально бойлеры различаются по типу нагрева. К примеру, традиционные конструкции обеспечивают нагрев с помощью металлической спирали, находящейся внутри бака. Жидкость циркулирует по каналу, минуя горячий контур. За небольшой промежуток времени таким образом можно обслужить большой объем воды. В этом случае в качестве источника энергии для нагрева используется газовый котел, то есть работоспособность установки будет зависеть от стабильности поставки голубого топлива.

Если же отопительная техника подвержена перебоям в работе из-за регулярных проблем на магистрали, то лучше будет использовать вместо газовой колонки бойлер с электрическим нагревателем (ТЭНом). В данной конструкции энергия для нагрева будет генерироваться за счет электричества. Казалось бы, никто не застрахован и от перепадов напряжения в электросети, но ТЭНовые элементы работают не как единственный источник нагрева, а, скорее, как дополнительный – резервный. Поскольку электроэнергия дороже газа, то по умолчанию используется традиционный змеевик, прогревающийся от горелки.

Узнаем как выбрать бойлер в квартиру? Лучший бойлер:…

Ни для кого не секрет, что в летний период перебои с горячей водой в многоквартирных домах –…

Различаются бойлеры и по способу установки. Существуют специальные конструкции для установки на пол с возможностью настенного размещения и даже под отопительным котлом. Монтажную конфигурацию желательно просчитывать еще на этапе выбора водонагревателя, учитывая характеристики места размещения.

Устройство и принцип работы газовой колонки

Если бойлер позиционируется в качестве косвенного водонагревателя, то в данном случае речь идет о проточных системах. Типовая конструкция такого агрегата включает следующие элементы:

Камера сгорания – отсек, в котором происходят процессы непосредственного горения.
Горелка – устройство для розжига поступающих газовых смесей. Находится в камере сгорания.
Теплообменник – резервуар, в котором происходит нагрев воды.
Вентилятор – нагнетает уличный воздух. Применяется в случаях, если камера сгорания закрыта.
Дымоход – выводит продукты сгорания.
Управляющая инфраструктура – включает регуляторы и датчики, посредством которых контролируется тяга, интенсивность подачи топлива, температура нагрева и т. д.

Уже говорилось, что бойлеры имеют достаточно развитую сеть циркуляции горячей воды вне инфраструктуры оборудования. Нельзя сказать, что колонка серьезно проигрывает в таких возможностях, но есть несколько ограничивающих нюансов в реализации разветвленных сетей доставки теплоносителя. Главный из них заключается в оснащении каналами, которые служат для доставки топлива. Что лучше, бойлер или газовая колонка с точки зрения гибкости обвязки и подключения? В этом отношении удобнее бойлер, поскольку он требует меньше снабжающих контуров. Газовая колонка также обеспечивается трубами, обеспечивающими циркуляцию воды, но в оптимизированном варианте – как правило, для покрытия текущих нужд в конкретный момент использования жидкости.

Какие бывают газовые колонки?

При выборе важно учитывать тип камеры сгорания. Она может быть открытой или закрытой. Например, первый вариант подключается к домашнему дымоходу, через который выводятся продукты сгорания. Горелка в данной конструкции является атмосферной и выбирает весь кислород из помещения. Модели с камерами сгорания закрытого типа предусматривают установку собственного коаксиального дымохода с двумя каналами циркуляции. Один служит для отвода гари, а второй предназначен для забора воздуха с улицы. Как видно, в обоих случаях не обойтись без монтажных манипуляций с воздуховодами, поэтому, с точки зрения технической установки, вопрос о том, бойлер или газовую колонку устанавливать, тоже решается в пользу первого варианта. Бойлеры предусматривают целый ряд монтажных операций, но газовая колонка чувствительна и к условиям работы вентиляторной установки, регулирующей тягу. То есть имеет место несколько технико-конструкционных нюансов, требующих внимательного подхода.

Схожие черты оборудования

Оба агрегата занимают немного места и подходят для эксплуатации не только в частных домах, но и в городских квартирах. Бойлерные установки немного превышают в размерах колонки, поскольку их конструкция рассчитывается на накопление и длительное содержание воды. Однако при небольшом объеме бака принципиальной разницы с точки зрения габаритов нет – в маленьком помещении одинаково можно установить и бойлер, и газовую колонку. Что лучше в плане коммуникационных возможностей? Современные средства обвязки инженерного оборудования позволяют реализовывать самые разные конфигурации взаимного подключения агрегатов и сетей, поэтому и в этом плане большой разницы между разными типами водонагревателей не будет. Схожи эти агрегаты и в средствах управления. В обоих случаях производители стремятся наделять технику современными термостатами, которые можно включать в общие панели управления инжинирингом.

Различия между бойлерными нагревателями и газовыми колонками

Принцип работы и взаимодействие с местными коммуникациями все же обуславливают целый ряд существенных отличий. К наиболее важным относят следующие:

Требования к монтажу. Газовое оборудование более требовательно к технике безопасности, а также к системам снабжающего звена (подключению к магистрали, баллонам и т. д.).
Сложность выполнения установки. Опять же, высокие требования к установке определяют разницу между газовой колонкой и бойлером косвенного нагрева, который можно ввести в коммуникационную инфраструктуру дома своими руками.
Скорость нагрева воды. У газовых колонок более высокие темпы прогрева до нужной температуры. Но важно учитывать, что бойлер эффективнее поддерживает установленный режим во всех подключенных точках потребления горячей воды.
Мероприятия по техобслуживанию. В случае с колонкой требуется регулярная проверка герметичности каналов доставки топлива, а бойлер должен периодически очищаться от известковых отложений и накипи в баке.

Сравнение по производительности

У газовых колонок особый принцип работы, который требует высоких энергозатрат. Средняя мощность агрегата составляет 15-20 кВт. Это позволяет оборудованию выдавать порядка 10 л/мин. В свою очередь, бойлер требует меньше ресурсов, так как функция нагрева обеспечивается пассивно от теплообменника. Так, мощность электрического агрегата будет составлять 5-10 кВт. И все же что лучше, бойлер или газовая колонка, с точки зрения производительности? Это будет зависеть от характера эксплуатации оборудования. В постоянном режиме бойлерная установка может предоставлять в пользование 30-50 л горячей воды. Однако проточный принцип работы колонки позволяет ей поддерживать высокое качество воды и в меньших объемах, но все же обеспечивать стабильность доставки 5-10 л/мин.

Сравнение по энергоэффективности

Использование газа в принципе считается наиболее экономичным решением для питания любого инженерного оборудования. Будь то централизованная сеть, газгольдер или баллон со сжиженным газом – это будет самый дешевый источник энергии. Поэтому вопрос относительно того, что экономичнее, бойлер или газовая колонка, очевидно решается в пользу второго варианта. Бойлеры с ТЭНами особенно затратны, хотя они же гораздо безопаснее в эксплуатации и проще в установке.

Сравнение по эргономике

Как уже отмечалось, оба агрегата органично дополняются контроллерами, датчиками, панелями управления и всевозможной автоматикой. Уже в базовом комплекте пользователь получает необходимый набор средств для полноценного обслуживания оборудования. В плане удобства физической регуляции тоже особых различий нет. Будь то газовый бойлер или газовая колонка – для дома одинаково подойдут оба варианта. Другое дело, что следует избавить себя от возможных хлопот с подключением, изначально продумав необходимость использования различных аксессуаров наподобие удлинителей, разъемов, защитных приспособлений и т. д.

Плюсы и минусы бойлеров

К достоинствам данного оборудования можно отнести безопасность, надежность, высокую производительность и независимость от текущего давления в снабжающем контуре. Решая, что приобрести, бойлер или газовую колонку, многие становятся перед ограничениями в местном инженерном обеспечении. Бойлер как раз минимизирует зависимость от качества работы центральных сетей по самым разным параметрам. Но у него есть существенные недостатки типа высоких энергозатрат и хлопотного техобслуживания.

Плюсы и минусы газовых колонок

Такой агрегат имеет множество сильных сторон: от экономичности и компактности до гибкости с точки зрения вариантов установки. Например, если речь идет о малой площади в городской “однушке”, что лучше поставить, газовую колонку или бойлер? Даже в сравнении с малоемким бойлером до 30 л, колонка позволит выиграть пару десятков квадратных сантиметров. С другой стороны, газовые колонки – это более ответственное в плане монтажа и эксплуатационной безопасности оборудование, в подключении и ремонте которого не обойтись без профессиональной помощи.

Совместное использование оборудования

Данная конфигурация позволяет создать оптимальную систему обеспечения нужд ГВС и отопления в частном доме. Это важно отметить, так как для квартир подобные комбинации неэффективны. Как же технически реализуется схема «бойлер плюс газовая колонка»? Для среднего дома площадью 200 м² можно установить двухконтурную развязку с газовой колонкой и 60-литровым бойлером. Соединение выполняется последовательно. Холодная вода будет направляться в колонку, там прогреваться, а затем наполнять емкость бойлера, который выступит буферной зоной для постоянного хранения горячей воды.

Заключение

Системы для автономного обеспечения хозяйственных нужд жилого дома за последние годы заметно продвинулись в технологическом отношении. Но также остались и различия между принципами их работы. Газовая колонка или электрический бойлер, какой из этих вариантов водоснабжения предпочесть? Наиболее значимы будут два аспекта – безопасность и экономность. Колонка характеризуется высокой энергоэффективностью, но проигрывает в показателях безопасности. С бойлером ситуация обратная, но и в его эксплуатации есть свои нюансы в плане требований к надежности и долговечности оборудования.

Tankless с рециркуляцией | Noritz

БАКЕЛЬНЫЙ
ВОДОНАГРЕВАТЕЛЬ
РЕЦИРКУЛЯЦИЯ
НАСОС

Когда домовладелец ищет горячую воду в своем доме, его лучшим решением является система рециркуляции. Эти полезные системы обеспечивают стабильную подачу горячей воды в те моменты, когда вам нужна горячая вода немедленно, например, холодным зимним утром. С помощью встроенного или внешнего насоса вода подается от безбакового водонагревателя к кранам с горячей водой по всему дому без необходимости добавления дополнительных водопроводных линий. Домовладельцам не нужно беспокоиться о том, что они снова останутся без горячей воды благодаря системам рециркуляции.

Ознакомьтесь с нашей моделью рециркуляции

Безрезервуарная система обеспечивает рециркуляцию горячей воды

Больше не нужно ждать горячей воды. Noritz может предоставить вам более быструю горячую воду, где бы и когда бы вы ни нуждались в ней. Это достигается за счет рециркуляции воды в вашей водопроводной системе, поэтому горячая вода всегда доступна в любой части дома, где она вам может понадобиться. Самое приятное то, что Noritz может предоставить это решение независимо от вашей текущей конфигурации сантехники.

Методы рециркуляции

Выделенная обратная линия
В некоторых домах есть предварительно построенная петля, которая готова использовать насос для работы в сочетании с вашим водонагревателем.

Перепускной клапан
Если в вашем доме нет выделенной обратной линии, вы можете установить этот перепускной клапан в самой дальней точке вашего дома и воспользоваться нашим режимом кроссовера NRCP (2019).

Режимы

Рециркуляция

Режим обучения
С новым режимом обучения в NRCP (2019 г.) безрезервуарная система изучит ваши привычки на основе ежедневного использования и включит рециркуляционный насос, когда вам это нужно.

Режим планирования
Хотите больше контроля? С NRCP (2019) вы можете установить свой собственный график с помощью встроенного пульта дистанционного управления, чтобы адаптировать встроенную помпу к вашему стилю жизни.

Режим по запросу
Приобретите и установите тумблер или кнопки типа «дверной звонок», чтобы активировать режим «по требованию» NRCP, чтобы включить помпу для использования только тогда, когда вы этого хотите. В соответствии с Кодексом Раздела 24 штата Калифорния.

Режим обучения
Благодаря новому режиму обучения в NRCP (2019) ваш безрезервуарный насос будет изучать ваши привычки на основе вашего ежедневного использования и включать рециркуляционный насос, когда вам это нужно.

В соответствии с Кодексом Раздела 24 штата Калифорния.

БЕЗРЕЗЕРВУАР
С ГОРЯЧЕЙ ВОДОЙ
РЕЦИРКУЛЯЦИОННЫЙ
НАСОС

Рециркуляция горячей воды с насосом

  

Блог 28 февраля 2020 г.

Вы когда-нибудь открывали кран, чтобы принять расслабляющий горячий душ, и на вас обрушивался неприятный поток холодной воды?

Можно с уверенностью сказать, что все мы сталкивались с неудобствами ожидания горячей воды в кране или душе — большинство из нас каждое утро. Вы, наверное, привыкли ждать несколько секунд или даже минуту или две, в зависимости от расстояния до вашей ванной комнаты или кухни от водонагревателя в подвале, гараже или подсобном помещении на противоположной стороне дома. Чем больше это расстояние, чем дольше ожидание, тем больше раздражение.

Так почему же вода, поступающая из крана с горячей водой или из душа, сначала холодная, а затем становится горячей? Когда эту розетку в последний раз включали, по трубам текла горячая вода, верно?

Но после перекрытия выхода оставшаяся в трубах теплая вода не возвращалась в водонагреватель для повторного нагрева. Вместо этого он остался в трубах и в конце концов остыл. При последующем включении выхода эта покоящаяся холодная вода выходила из труб первой, а не поступающей горячей водой из водонагревателя.

Это не только неудобно (и совершенно неудобно, если вы стоите в душе), но и типичный американский дом ежегодно выбрасывает в канализацию тысячи галлонов совершенно пригодной для питья воды из-за длительного ожидания горячей воды в ванной и на кухне.

Так какое решение? Можно ли получить действительно «мгновенную» горячую воду? Да, с системой рециркуляции горячей воды, которая подает горячую воду практически без ожидания.

Что такое система рециркуляции горячей воды?

Система рециркуляции горячей воды подает горячую воду в кран, душ или прибор за считанные секунды, избавляя от обычного ожидания, связанного с тратой воды. Система делает это за счет рециркуляции воды, которая осталась в трубах и в конечном итоге стала холодной, обратно в водонагреватель либо по линии холодной воды, либо по специальной линии возврата.

Один из типов рециркуляционных систем, которому посвящен этот блог, — это замкнутая система рециркуляции горячей воды с насосом.

Рециркуляционный насос может работать круглосуточно и без выходных. Но экономии энергии не было бы, если бы внешний циркуляционный насос был всегда включен и постоянно рециркулировал горячую воду.

Наиболее эффективным типом системы рециркуляции горячей воды является система рециркуляции по требованию, которая включается нажатием кнопки.

Наиболее эффективным «традиционным» методом рециркуляции будет использование комбинации датчика температуры и таймера для активации системы.

Датчик температуры контролирует линию горячей воды: При достижении заданной температуры насос автоматически отключается.
Помпа, активируемая таймером, имеет настраиваемый таймер, который можно настроить на работу только в заранее запрограммированное время. Этот тип системы работает для рециркуляции горячей воды только при необходимости; , например, первым делом утром или позже вечером, когда члены семьи принимают ежедневный душ или ванну.

Система рециркуляции с выделенным контуром

Некоторые рециркуляционные насосы могут использоваться в качестве отдельного дополнительного компонента, который использует специальный контур трубопровода для рециркуляции горячей воды.

Вот как работает рециркуляционный насос с выделенной линией возврата:

Насос монтируется на трубе, соединенной с водонагревателем, чтобы создать контур свежей горячей воды.
Горячая вода вытекает из водонагревателя и проходит возле каждого выхода горячей воды.
В системе есть линия холодной воды, линия горячей воды и третья, выделенная линия рециркуляции, идущая от устройства, расположенного дальше всего от водонагревателя. Когда выход горячей воды закрыт, насос включится, чтобы обеспечить циркуляцию воды и позволить воде в линиях вернуться в водонагреватель. Всякий раз, когда водонагреватель обнаруживает, что возвращаемая вода холодная, он снова включается, чтобы подогреть воду до заданной температуры. В результате получается непрерывный цикл горячей воды.

Если система рециркуляционного насоса активируется с помощью датчика или таймера, насос включается в соответствии с вашими потребностями в использовании горячей воды и снова отключается при достижении заданной температуры в обратной линии.

Система рециркуляции со встроенным насосом

Некоторые рециркуляционные насосы горячей воды встроены в сам водонагреватель. Встроенный рециркуляционный насос идеален, если в вашем доме нет специальной обратной линии, и вы хотите избежать затрат на ее добавление.

Другим вариантом является приобретение «переходного комплекта», который продается вместе с водонагревателем и служит заменой обратной линии.

Вместо того, чтобы тратить энергию на непрерывный поток горячей воды через систему, некоторые водонагреватели имеют встроенный дисплей на передней панели устройства, который позволяет домовладельцам программировать работу системы рециркуляции в определенное время.
