Можно ли использовать металлопластиковые трубы для газа. Трубы для газа на даче. Можно ли использовать металлопластиковые трубы для газа

ГлавнаяПолМожно ли использовать металлопластиковые трубы для газа

Трубы для газа на даче. Можно ли использовать металлопластиковые трубы для газа

При обустройстве газопровода в квартирах и частных домах традиционно используют медные или стальные трубы. В Украине до недавнего времени этой продукции не было альтернативы. Но сейчас все чаще используют металлопластиковые трубы. В этой статье вы узнаете основные характеристики этой продукции, ее недостатки и преимущества, особенности монтажа, а также сможете посмотреть ее фото.

Технология изготовления

Производство металлополимерной трубной продукции строго регламентируется утвержденным государственным стандартом. При соблюдении технологических норм металлопластиковые изделия получают отличные эксплуатационные характеристики. Они лишены недостатков, которыми обладает продукция выполненная из металла.

Производство металлополимерных труб происходит в несколько шагов:

  1. Посредством экструдера происходит выдавливание внутренней оболочки изделий.
  2. С внешней части полученной оболочки клеится алюминиевый слой, свариваемый лазером внахлест, либо же встык.
  3. Сверху фольги наносится внешняя оболочка.
  4. Полученная слоенная конструкция прессуется.

Внешний полимерный слой способствует защите металла от воздействия воды и воздуха. Алюминий придает изделию прочность и жесткость. При этом внутренний слой служит защитой от появления конденсата и деструктивного влияния носителя трубопровода.

Металлополимер V.S. металл

Использование описанной выше технологии позволяет придать продукции хорошие физико-механические свойства. Именно благодаря им, металлопластиковые трубы во многом превосходят металлические аналоги.

Они характеризуются:

  • высокой пропускной способностью;
  • стойкостью к появлению внутренних отложений;
  • способностью сохранять свою форму после изгиба;
  • простой установкой;
  • отличной теплостойкостью;
  • устойчивостью к коррозийным процессам и агрессивным средам.

Маркировка продукции

Изделия из металлопластика можно использовать для прокладки систем водоснабжения, канализации, отопления и газоснабжения.

Существует международная система маркировки рассматриваемых изделий. Она позволяет потребителю получить максимум необходимой информации о продукции. Разобраться в ней не составляет никакой проблемы. Первое на что нужно обращать внимание, это вид используемого для изготовления трубы полимера.

Существует следующие варианты кодировки:

  • PP-AL-PP – изделие сделано из полипропилена;
  • PE-AL-PE – материал изготовления: обычный полиэтилен;
  • PERT-AL-PERT – труба произведена из термостойкого вида полиэтилена;
  • PEX-AL-PEX – продукция изготовлена из сшитого полиэтилена.

Обращайте внимание на то, что продукция сделанная из сшитого вида полиэтилена имеет в своей маркировки дополнительные буквы. Они обозначают метод сшивания материала. Существуют следующие варианты: C – электронный, B – силановый, A – пироксидный.

Показатель диаметра труб и их толщины указывается у разных производителей в различных единицах измерения. В большинстве случаев эти данные пишут в дюймах или миллиметрах.

Также нужно обращать внимание на номинальное давление, которое способно выдержать конкретный вид продукции. Если оно этот показатель в системе не будет превышать заводского ограничителя, длительность службы металлополимерных изделий достигает пятидесяти лет.

Максимальное давление – параметр, актуальный для труб, используемых для доставки носителей с высоким показателем температуры.

В технической документации к продукции также перечисляются среды, для работы с которыми она может быть применена.

Маркировка изделий также содержит в себе номер партии и дату изготовления. Осуществляя монтаж трубных конструкций нужно обеспечить доступ к указанной в кодировке информации. Она может быть полезной в дальнейшем при проведении ремонтных работ, если в этом возникнет необходимость.

Как происходит соединение труб?

При монтаже металлополимерных труб необходимо правильно стыковать их между собой.

Для этой цели используют специальные соединительные узлы такие, как:

  1. Пресс-фитинги.
  2. Резьбовые фитинги.

Последний вариант характеризуется простотой применения. Для стыковки труб через резьбовой фитинг с уплотнительным кольцом нет необходимости применять специальный инструментарий. Однако данный метод соединения не подходит для обустройства газопроводов. В местах стыка труб со временем снижается уровень герметичности. Поэтому высока вероятность возникновения утечки газа.

Лучше всего монтировать газопровод посредством узлов, созданных пресс-фитингами. Такие соединения отличаются большим уровнем надежности. Они представляют собой неразъемные конструкции. Для их создания нужно использовать особый пресс-инструментарий.

ГОСТ металлополимерной продукции

Качественные трубные изделия из металлопластика должны соотве

oboibox.ru

полиэтиленовые, полипропиленовые, видео-инструкция по монтажу своими руками, ПНД для газоснабжения, можно ли использовать пластиковые изделия для газа, фото и цена

В нашей могучей державе традиционно принято обустраивать газовые системы металлическими трубами. Но время идет и во всех отраслях все больше металл заменяется качественными полимерами. Наши люди также начинают задаваться вопросом, можно ли использовать пластиковые трубы для газа, в каких системах это разрешено и насколько это безопасно.

Фото скрытой газовой разводке на кухне.

Мы не откроем большой тайны, если скажем, что на западе металл используется лишь для транспортировки сжиженного газа под высоким давлением. Для прокладки городских магистралей и газификации домов устанавливаются газовые пластиковые трубы. На данный момент, по ГОСТам нашей страны также разрешен монтаж пластика в муниципальном газовом хозяйстве.

Как классифицируются газопроводы

Будет идти газ по пластиковым трубам или допустима только установка металла, напрямую зависит от рабочего давления в системе. Чем оно выше, тем более жесткие требования безопасности предъявляются к материалу. Ведь какой бы газ не транспортировался, все эти объекты всегда относят к категории высокой опасности.

Конструкции, подающие газ в наши дома, делятся на 4 основные категории.

Пластиковая разводка.

  1. Системы первой категории рассчитаны на рабочее давление в пределах 0,6 – 1,2 МПа для конструкций транспортирующих природный газ или газовоздушные смеси. Для транспортировки СУГ норма давления составляет 1,6 МПа. Такие конструкции монтируются исключительно из стали, как наружным, так и подземным способом.
  2. Вторая категория регламентирует подачу смесей под давлением в пределах 0,3 – 0,6 МПа. Эти конструкции выполняют транспортировку смесей между промежуточными городскими газораспределительными станциями.
  3. Конструкции среднего давления рассчитаны на 0,005 – 0,3 МПа. Это трубопроводы доставляющие смесь от промежуточного газового распределителя к нескольким высотным домам или улицам в частном секторе.
  4. Непосредственно разводка по квартирам или домам выполняется системами низкого давления менее 0,005 МПа.

Гибкий полиэтилен малого диаметра.

Можно ли использовать пластиковые трубы для газа или остановиться на металле, также во многом зависит от сейсмической активности данного района, какие почвы в этой местности и наличию блуждающих токов.

Где и как монтируются полимеры

Хотя рынок полимерных изделий достаточно широк, но не каждый пластик подходит для использования в газовом хозяйстве. Кроме того пластик значительно уступает в прочности металлу, в связи с этим предъявляются специальные требования к монтажу таких конструкций (читайте также статью «Стальные водогазопроводные трубы – их характеристика и особенности»).

Какие полимеры разрешены
  • Полиэтиленовые газовые трубы на данный момент лидируют среди полимеров на рынке газоснабжения, цена на них доступна. Толстостенные полиэтиленовые трубы для газа могут использоваться в линиях 3, а в некоторых случаях даже 2 категории.

Разводка из полиэтилена по дому также вполне допустима. Данный материал не вступает в реакцию с транспортируемой смесью и не боится внешнего воздействия химически активных веществ.

Полиэтилен для магистральных линий.

  • Но полиэтиленовые трубы для газа имеют несколько существенных ограничений. В частности эти конструкции не рекомендуется использовать, если существует вероятность понижения температуры, ниже -25ºС. Кроме того данный материал боится воздействия ультрафиолетовых лучей, поэтому на солнце такие трубы монтироваться не могут.

Важно: все газовые трубы ПНД и другие полимеры, в сравнении с металлом отличаются малым весом и низкой механической устойчивостью. В связи с чем, прокладка этих линий вне зданий разрешена исключительно подземным способом.

  • Металлопластик также разрешен для монтажа на газовых линиях. За счет многослойной структуры он более прочный и выносливый, по сравнению с полиэтиленом, но его механическая прочность также оставляет желать лучшего. Поэтому его также следует укладывать скрытым способом.

Полипропиленовые газовые трубы.

Важно: поливинилхлоридные изделия ПВХ, в газовом хозяйстве использовать не рекомендуется, так как данный материал способен вступать в реакцию с некоторыми смесями и выделять токсичный хлорэтилен.

  • Газовые полипропиленовые трубы для прокладки внутренней разводки в доме подходят практически идеально. Цена данного материала больше, но технические характеристики несоизмеримо выше, нежели у конкурентов.

Их прочности вполне достаточно для прокладки открытым способом по квартире, они имеют самую высокую устойчивость к любым химически активным веществам. Полипропиленовые трубы для газа не боятся солнечных лучей и легко стыкуются.

Советы по монтажу

Как говорилось ранее трубы ПНД для газа (ПНД – полиэтилен низкого давления) боятся солнца, обладают малым весом, высокой эластичностью и ограничениями в температурном режиме. Это обуславливает скрытый подземный или внутри стен монтаж конструкций.

Стыковка мягких линий.

Причем под землей такие линии укладываются, только с утеплением, их нельзя размещать в бетонных коробах или оборудованных штольнях, так как в случае утечки, велика вероятность взрыва. В случае же прокладки в стенах следует учитывать коэффициент теплового расширения, которому подвержен данный материал.

Линии оборудуются мягкой теплоизоляцией.

При монтаже, учитывайте тот факт, что чем меньше в конструкции будет различных соединительных узлов или переходов, тем стабильней будет давление, следовательно, значительно снижаются энергозатраты на транспортировку. ПНД системы могут соединяться посредством обжимных фитингов или свариваться встык.

Обжимные фитинги подходят только для транспортировки жидкостей, полиэтиленовые газовые трубы могут соединяться исключительно сваркой встык, маркируются они желтым цветом.

Соединение полипропиленовых изделий.

Полипропиленовые трубы для газоснабжения стыкуются традиционным для них способом, с использованием специального паяльника. В соответствии с диаметром изделий подбираются и устанавливаются на паяльник насадки соответствующего размера.

После чего, труба и фитинг надеваются с двух сторон на эти насадки. В течение нескольких секунд происходит разогрев, далее детали соединяются до упора. Не забудьте, что после стыковки, соединение нужно выдержать в неподвижном статическом положении 5 – 7 секунд.

Систему можно запускать в эксплуатацию уже через 20 минут. В случае если разводка делается открытым способом по стене, то крепить ее нужно с интервалом не реже 50 см.

Опрессовка металлопластиковой трубы.

Металлопластиковые линии монтируются только закрытым способом. Это очень удобно, если, допустим, делается евроремонт. Прочный, эластичный материал имеет малый коэффициент теплового расширения, поэтому его можно смело замуровывать в стены.

Этими же трубами удобно обустраивать линии между близко стоящими зданиями в частном строительстве. Бросить ветку из дома в летнюю кухню можно именно с помощью металлопластиковой трубы.

Что же касается соединения металлопластиковых линий, то инструкция разрешает монтаж только пресс фитингами. Труба, при этом, вставляется до упора в обжимную гильзу и обжимается с помощью специального инструмента. Все подобные соединительные системы не рассчитаны на демонтаж, они монтируются стационарно.

Мягкие шланги для газового хозяйства.

Важно: все работы по монтажу газовых линий должны выполняться исключительно специалистами, имеющими на то специальное разрешение. Плюс к тому, схема трассы должна быть заранее зарегистрирована и одобрена соответствующими инстанциями. Своими руками вы можете только подсоединить гибкий газовый шланг от трубы до газовой печки.

На видео в этой статье показаны некоторые моменты, связанные с пластиковыми трубами.

Вывод

Хотя бытовая газораспределительная разводка относится к системам низкого давления, подбирать газовые пластиковые трубы для нее следует внимательно, и лучше доверить это специалистам. Ведь газ это не шутки и ошибка здесь может стоить дорого (см.также статью «Водогазопроводная труба и ее особенности»).

Сварка встык.

gidroguru.com

Трубы для газопровода стальные, пластиковые и полиэтиленовые

Еще не так давно на вопрос, какие трубы используются для газопровода, существовал только единственный ответ — исключительно стальные. Но появление на рынке современных строительных материалов, внесение изменений в СНиП «Газораспределительные системы» (42-01-2002) позволило значительно расширить выбор комплектующих при прокладке наружных и внутренних газопроводов.

Какие трубы можно использовать для прокладки газовых линий?

Самыми универсальными так и остались стандартные стальные трубы для газопровода.

Стальные трубы для газопровода

Они могут применяться для наружной прокладки (надземная, подземная), устройства внутридомовых сетей.

Конкуренцию стали составляют трубы из следующих материалов:

  • Полиэтилен низкого давления (ПНД). Пластиковые трубы для газопровода могут применяться только для подземной прокладки магистральных линий, надземный или внутридомовой монтаж из данного материала запрещен.
  • А вот внутриквартирные газопроводные линии можно монтировать из медных труб с применением пресс фитингов. Такую возможность дали изменения в вышеуказанный СНиП.

Каждый материал имеет свои преимущества и недостатки, которые и рассмотрим подробней.

Стальные газовые трубы

Стальные трубы для газопровода низкого и высокого давления могут применяться в различных климатических условиях, с применением разных технологий прокладки.

Нормативными документами разрешено применение таких типов труб:

  • Бесшовные, полученные методом холодной или горячей деформации.
  • Сварные с прямым или спиральным швом.

Все материалы для прокладки газопроводных линий должны в обязательном порядке пройти контроль качества. В зависимости от предполагаемого расхода газа и его давления расчетным путем определяется диаметр труб и толщина их стенок.

Но, несмотря на полученные результаты расчетов, эти параметры не должны быть меньше, чем нормируемые величины:

  • При подземной прокладке толщина стенки трубы не должна быть меньше чем 3 мм, при поверхностном монтаже не менее 2 мм.
  • Для прокладки распределительных сетей высокого давления используются трубы диаметром не менее 50 мм, для ответвлений к отдельным потребителям и внутридомовой разводки линия допускается использование труб не 25 мм.

Для изготовления газопроводных труб должна применяться малоуглеродистая сталь с минимальным содержанием серы и фосфора. Соединение отдельных элементов линии должно осуществляться при помощи различных технологий сварки. Устанавливать фланцевые стыки можно только в пределах газораспределительных колодцев, а выполнять резьбовые соединения в подземных условиях не допускается.

Трубы ПНД для газопроводов

Полиэтиленовые трубы для газопроводов постепенно вытесняют традиционные стальные конструкции.

Трубы ПНД для газопроводов

Причиной этому стали следующие преимущества пластика:

  • Небольшой удельный вес материала и простая технология монтажа.
  • Устойчивость к коррозийным процессам и воздействию агрессивных сред.
  • Высокая скорость монтажных работ благодаря поставке материалов в бухтах (длина трубы может достигать нескольких сот метров в зависимости от ее диаметра). Благодаря чему появилось снизить количество стыков при прокладке длинных магистралей.
  • Такой тип может применяться для прокладки сетей работающих под различным давлением (классификация трубопроводов по давлению предполагает разделение на несколько категорий — высокого (1и 2 категория), среднего и низкого давления).
  • Трубы ПНД отличаются значительной долговечностью, срок их эксплуатации достигает 50 лет и более при соблюдении технологических требований к монтажу.

Ради объективности стоит сказать и о некоторых недостатках материала:

  • Возможность прокладки только подземным способом.
  • Значительный коэффициент линейного расширения.
  • Ограниченный диапазон рабочей температуры.
  • Полиэтиленовые трубы для газопровода (ГОСТ Р 50838-95) должны укладываться в металлический футляр при пересечении автомобильных и других транспортных магистралей, линий различных коммуникаций, при вводах в эксплуатационные колодцы.
  • Глубина заложения в большинстве случаев не должна быть меньше чем 1 метр от уровня поверхности до верха трубы, а если температура воздуха в зимний период опускается до -40 градусов, тогда данный параметр увеличивается до 1,4 м.

Но, несмотря на все эти факторы, для подземного монтажа газопроводных линий трубы ПНД на данный момент используются чаше всего.

Медный трубопровод для внутридомовой разводки газа

Недавно принятая редакция строительных норм и правил позволила применять трубы для газового отопления домов независимо от этажности.

Медные трубы для газоснабжения

Медные трубопроводы могут применяться для прокладки линий 4 категории по давлению (низкое), при этом их соединение должно осуществляться при помощи пресс фитингов. При этом такие элементы должны иметь соответствующую маркировку (желтого цвета) и желтое уплотнительное кольцо.  Применение обжимных (компрессионных) соединителей не допускается.

К достоинствам медных трубопроводов, при помощи которых может выполняться автономная газификация загородного дома, стоит отнести следующие характеристики:

  • Достаточно простая технология монтажа с использованием пресс фитингов, благодаря чему существенно сокращается время монтажа системы газоснабжения.
  • Устойчивость к коррозии и агрессивным химическим веществам.
  • Способность выдерживать высокие механические нагрузки.
  • Долговечность медного трубопровода и его презентабельный внешний вид.
  • Большой выбор фитингов и некоторая пластичность материала позволяет монтировать линии с достаточно сложной конфигурацией.

Если принято решение монтировать линию из медных труб, тогда обратите внимание — они должны соответствовать требованиям ГОСТ Р 50838-95, применение других материалов не допускается.

Несмотря на появление описанных современных материалов списывать со счетов традиционные стальные трубы все-таки не стоит. Они будут применяться еще длительное время, а в некоторых случаях они незаменимы, например, газовый ввод в дом выполняется только из стальных труб соответствующего диаметра. Полиэтиленовые и медные трубы просто расширяют возможности устройства газовых сетей при определенных условиях. А на какой из вариантов монтажа газоснабжения сделать ставку, не стоит решать самостоятельно. Только специалист газовой службы может дать оценку возможности применения того или иного материала в конкретных условиях монтажа линии с учетов всех нюансов будущей магистрали.

vsetrybu.ru

какие лучше для газопровода, диаметры, размеры и вес

Самый удобный для использования вид топлива – природный газ. Его легко подавать к плите или отопительному котлу, удобно регулировать горение конфорки, температуру горячей воды или температуру в доме. Но для транспортировки газа от магистрали требуется трубопровод.

Традиционно для распределительных газопроводов использовались стальные трубы, но современные пластмассовые по прочности не намного уступают стальным, а по устойчивости к коррозии и долговечности намного превосходят их.

Я приветствую моего дорогого читателя и предлагаю его вниманию статью о том, что такое труба газовая полиэтиленовая и как ее можно использовать для газопроводов.

Как классифицируются газопроводы

Газопровод – инженерное сооружение для транспортировки газа. Он перемещается по трубопроводам под давлением.

Газовые трубы классифицируются по назначению – магистральные и распределительные. Магистральные газопроводы транспортируют газ на большие расстояния, давление в них поддерживается компрессорными станциями. В зависимости от рабочего давления подразделяются на два класса.

Газопроводы распределительных сетей предназначены для доставки газа потребителям и классифицируются в зависимости от давления (низкое, среднее, высокое). Сети высокого давления делятся на две категории и одну подкатегорию в зависимости от рабочего давления.

Для обеспечения газом жилых домов используются распределительные сети среднего давления (от 0,005 до 0,3 МПа, или от 0,05 до 3 атм).

По месту прокладки газовые трубы различают надземные, подземные, подводные.

Какие трубы подходят для проведения и подачи газа

Для прокладки газовых коммуникаций подходят трубы из стали (углеродистой «черной», нержавеющей), меди, пластика, металлопластика. Выбор материала во многом зависит от условий прокладки газового трубопровода:

В бытовых сетях давление не превышает 0,6 МПа, или 6 атм. Такой параметр легко выдерживают пластиковые трубы.

Сравнение металлических и полиэтиленовых труб

Пластиковые конструкции уступают металлу по прочности, поэтому в сетях с высоким давлением пластик и металлопластик не применяют. Большое преимущество полиэтиленовых труб – устойчивость к коррозии, обуславливающая длительный срок службы – больше, чем у стали, в 2 и раз.

При прокладке магистралей пластик применяется только в том случае, если давление в сети не превышает 1,6 МПа, иначе приходится использовать сталь.

Полиэтилен идеально подходит для подземных газовых коммуникаций – он не ржавеет, его не нужно красить, дополнительно гидроизолировать. Монтаж стальных коммуникаций в земле намного сложнее, чем монтаж полиэтиленовых – сталь нужно сваривать из мерных кусков, красить, покрывать битумом, заворачивать в рубероид.

Такой трубопровод дополнительно защищают от блуждающих токов и электрохимической коррозии, тогда как полиэтилен никак не портится от тока в земле. Полиэтиленовые коммуникации укладывают в землю на песчаную подушку одним большим куском без изоляции, что экономит трудозатраты.

В производственных помещениях, зданиях используют стальные трубы – они прочнее, вандалоустойчивее, более стойкиее к нагреву и огню. Хотя прямого запрета на использование полиэтилена нет.

Металлические трубопроводы, особенно медные или из нержавейки, намного дороже полиэтиленовых.

Стальные трубы гораздо сложнее монтировать – они тяжелее, с большим усилием режутся и гнутся, их намного сложнее сваривать.

В общем, если есть возможность заменить металлический газопровод полиэтиленовым, замените – вы не пожалеете о своем выборе.

Сравнение пластиковых и металлопластиковых труб

Металлопластиковые трубы – армированные тонкой алюминиевой фольгой или прочной металлической сеткой. Армирование, особенно сетка, придает дополнительную прочность, уменьшает расширение (удлинение) при нагреве.

Кроме того, фольга уменьшает проницаемость пластика для газов. Правда, это значение может быть существенным только в помещении – при наружном монтаже микроскопическое количество метана и этана, просачивающееся через стенки, природе не повредят и глобального потепления не вызовут.

Да и в доме диффузия газов через пластик не улавливается даже газоанализатором – все-таки толщина стенок труб рассчитывалась конструкторами.

Зато армирование уменьшает гибкость ПНД трубы, что затрудняет ее монтаж. Уменьшается и гибкость армированной трубы из ПП и ПВХ, но они и сами по себе не слишком гибки. Гнаться за применением металлопластика не стоит – заметного улучшения качества нет, а монтаж ПНД трубопроводов усложнится. Да и денег потратите больше.

Виды пластиковых труб

Для газоснабжения используют все три ходовых пластика для трубопроводов: полиэтилен низкого давления, полипропилен, поливинилхлорид. Большое достоинство полиэтилена – гибкость, что дает возможность проложить коммуникацию от магистрали до счетчика одним куском.

Полипропилен и поливинилхлорид придется сваривать или склеивать, а это – лишние затраты денех, времени и труда. Но если трубопровод прокладывается над землей, то можно использовать только ПВХ – он устойчив к ультрафиолетовым лучам.

Марки полиэтиленовых труб

Для газовых трубопроводов применяют следующие марки полиэтилена низкого давления: ПЭ100+, ПЭ100, ПЭ80. ПЭ63 обычно не применяют. Допустимые давления соответственно 2,0, 1,6 МПА, 1,25 МПа (при максимальной толщине стенки, при другой толщине могут быть меньшие значения номинального давления). Цифры 100 и 80 обозначают минимальную длительную прочность в бар (0,1 МПа).

Газовые ПНД трубы выпускаются в соответствии с ГОСТ 18599-2001 и только из первичного полиэтилена. Использовать вторичное сырье не допускается.

Изделия диаметром до 180 мм выпускаются в бухтах, большего диаметра – только в кусках 6 и 12 м.

Газовые полиэтиленовые трубопроводы выпускают либо желтого цвета, либо черного с желтой полосой. На изделия через 1 м наносится маркировка, включающая в себя наименование изделия, затем материала, размерного отношения диаметра и толщины стенки (SDR), диаметра, назначения, названия ГОСТа. Например:

Труба ПЭ 32 SDR 10 – 20×2 газ ГОСТ 18599-2001

Характеристики ПЭ труб для газопроводов

Основные характеристики полиэтиленовых газопроводных труб:

  • Плотность 0,94-0,95 г/см³.
  • Предел прочности при растяжении составляет 100–170 кгс/см².
  • Температура плавления – 130…135 °С.
  • Рабочая температура – до +60 °С.
  • Максимальное рабочее давление – 2,0 МПа.

Срок службы

Полиэтилен при правильном выборе условий эксплуатации может прослужить 50 лет и больше. Первые трубы пятьдесят лет уже отработали. Нужно только прокладывать полиэтиленовые газопроводы в скрытом от ультрафиолета месте. Кроме того, газопровод из ПЭ плохо переносит знакопеременные нагрузки.

Сфера применения

Используются полиэтиленовые трубы только для распределительных газопроводов среднего и низкого давления при подземной прокладке. Для наружного применения ПЭ использовать нельзя из-за чувствительности к ультрафиолету.

Не используют ПЭ также для подводной прокладки и в сейсмоопасных районах.

Преимущества и недостатки

Достоинства ПЭ труб для газопроводов:

  1. Устойчивость к коррозии, в том числе к электрохимической – неоспоримое преимущество по сравнению со стальными коммуникациями.
  2. Полиэтилен – диэлектрик, и на него никак не воздействуют блуждающие токи в земле.
  3. Долговечность – 50 лет и больше.
  4. Прочность, химическая инертность, устойчивость к гидравлическим ударам, щелочам и кислотам, воде.
  5. Пластичность, отсутствие хрупкости.
  6. Экологичность. Относительно безвредное производство, безвредная утилизация, возможность вторичной переработки.
  7. Нетоксичность для людей.
  8. Небольшая стоимость.
  9. Морозостойкость до -60 °С;
  10. Заготовку можно легко согнуть руками или на оправке. Полиэтиленовые изделия легко режутся, гнутся, свариваются, их просто монтировать.
  11. Возможность монтажа ПЭ трубопроводов небольшого диаметра одним длинным куском, без стыков или с минимальным количеством соединений и фитингов. Любое соединение понижает герметичность и повышает вероятность утечки.
  12. Гладкая внутренняя поверхность, ее малая адгезия.
  13. Небольшой вес облегчает монтаж, транспортировку и хранение.

Недостатки ПЭ

Основной недостаток – нестойкость к ультрафиолетовому излучению. Также отмечу:

  1. Невысокую устойчивость к повышенным температурам. Максимальный параметр не должен превышать 60…60 °С; длинные прямые участки трубопровода при нагреве могут растянуться и провиснуть.
  2. Горючесть.
  3. Максимальное допустимое давление для полиэтиленовых труб ограничено 2,0 МПа.
  4. Черный с желтой полоской полиэтилен не слишком эстетичен для прокладки в помещении, ярко-желтые трубы смотрятся лучше.

Особенности монтажа газовых ПЭ труб

Газовые полиэтиленовые трубы необходимо прокладывать в земле или в помещении, чтобы на них не попадали солнечные лучи. Коммуникации из полиэтилена нельзя прокладывать вблизи дымоходов и труб отопления – при перегреве ПЭ «ведет», при возникновении нештатных ситуаций с дымоходом полиэтиленовые конструкции могут воспламениться.

Полиэтиленовые коммуникации нужно хорошо закреплять на стенах с небольшим шагом. Полиэтилен – почти идеальный материал для прокладки коммуникаций в земле.

Самая главная особенность монтажа газовых труб в том, что нельзя монтировать газовые коммуникации самостоятельно, даже если вы умеете это делать. Газ – источник повышенной опасности, и малейшая утечка может привести к гибели.

Поэтому для монтажа следует привлекать специализированную фирму с лицензией на монтажные работы по прокладке газовых коммуникаций и установке оборудования. Желательно также, чтобы кроме лицензии у фирмы были хорошие отзывы ваших знакомых или работников Горгаза. И не забудьте прокладку или замену газопровода согласовать с Горгазом (и обязательно утвердить проект).

Способы соединения

Соединять полиэтиленовые газовые трубы можно с помощью пресс-фитингов, сварки встык, электромуфтовой сварки (при помощи терморезисторных муфт). Обжимные, или компрессионные фитинги применять нельзя, как и надвижные и пуш-фитинги – они дают недостаточную герметичность соединения.

Как правильно сваривать

Самое надежное и герметичное соединение получается при сварке с помощью терморезисторных муфт. В таких муфтах внутри установлены нагревательные элементы. В муфту вставляются два патрубка, фитинг подключается к сварочному аппарату, сама муфта и патрубки разогреваются, затем охлаждаются и полимеризуются. Такие муфты довольно дороги. Магистральные трубопроводы большого диаметра (больше 315 мм) сваривают только таким способом.

Для труб с толщиной стенки не меньше 5 мм применяют стыковую сварку. Соединение при этом получается менее надежным, чем при сварке терморезисторными муфтами. Соединяемые торцы ровно обрезают, зачищают, удаляют грязь, обезжиривают, вставляют в специальный паяльник, стыки разогревают и плотно сжимают.

Выдерживают в течение примерно 10 минут до полимеризации полиэтилена, затем не двигают стык еще хотя бы полчаса, пока место спайки полностью не остынет. Для стыковой сварки крупных трубопроводов существует специальное оборудование.

Необходимо уделять внимание подготовке свариваемых торцов – от этого зависит качество сварного шва.

Заключение

Работы по прокладке газовых коммуникаций требуют особой тщательности. Я прощаюсь с моим уважаемым читателем и желаю вам удачи в подключении дома к газоснабжению. Надеюсь, что эта статья пригодится в качестве источника информации по устройству полиэтиленового газопровода и правильному монтажу коммуникаций.

Подписывайтесь на обновления на сайте и приводите друзей, делитесь с ними интересной информацией в соцсетях.

Загрузка…

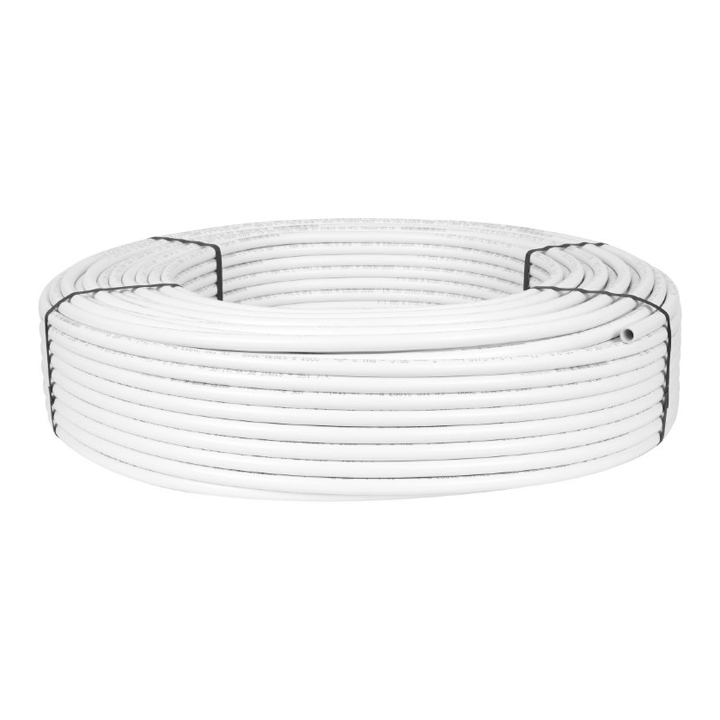

Металлопластиковая труба (многослойная)-Ф16 pex-al-pex TIM TPAP 1620-100

Особые условия оптовикам

ОСТЕРЕГАЙТЕСЬ

ПОДДЕЛОК!

КОМПАНИЯ TIM ПРИДЕРЖИВАЕТСЯ ЕДИНОЙ ЦЕНОВОЙ ПОЛИТИКИ НА ОФИЦИАЛЬНУЮ ПРОДУКЦИЮ. БУДЬТЕ ВНИМАТЕЛЬНЫ, ЕСЛИ ВАМ ПРЕДЛАГАЮТ ПРОДУКЦИЮ TIM ЗНАЧИТЕЛЬНО ДЕШЕВЛЕ РЕКОМЕНДУЕМОЙ РОЗНИЧНОЙ ЦЕНЫ!

Доставка

Курьерская доставка от 500 р.

Бесплатный самовывоз

Подробнее

Оплата

Наличными в офисе или курьеру при доставке

Безналичная оплата на расчетный счет компании

Подробнее

Заказ по телефону

+7(495)101-20-31

+7(495)515-44-34

ДОСТАВКА ПО ВСЕЙ РОССИИ Мы осуществляем доставку товара по всей России и СНГ ЕЖЕДНЕВНАЯ ОТГРУЗКА ТОВАРА Каждый день мы формируем и отгружаем заказы ОТПРАВЛЯЕМ ТОВАР В ДЕНЬ ОПЛАТЫ СЧЕТА В день оплаты счета мы передаем товар в транспортную компанию на доставку

Описание

Достоинством металлопластиковых труб являются отсутствие коррозии, устойчивость к зарастанию, воздействию агрессивных строительных смесей , прочность, гладкая внутренняя поверхность, удобная транспортировка,технологичный,экономичный монтаж, непроницаеость для молекул газов, относительное небольшое иепловое линейное удлинение. Металлопластиковые трубы Tim массово используются при монтаже систем водоснабжения, отопления, охлаждения зданий, транспортировки различных технологических сред, включая пищевые.

Сшивка полиэтилена внутреннего, наружного слоев предлагаемых металлополимерных труб производится органосиланидным способом (PEX-b).

Внутренний (рабочий) слой PEX-b имеет степень сшивки 65%, наружный (защитный) слой PEX имеет степень сшивки 55%. Такое конструктивное решение позволяет сделать трубу более гибкой. Металлическая прослойка сваривается встык из чисто алюминиевой фольги толщиной 0,25-0,4 мм (для разных типоразмеров).

Соблюдение паспортных условий эксплуатации гарантирует 50-летний срок службы изделия.

Металлопластиковая труба (многослойная)-Ф16 pex-al-pex TIM TPAP 1620-100 по низким ценам в интернет магазине TIM-RIF. Товары продаются кратно упаковке. Заказы принимаются мелким оптом и оптом. Действует гибкая система скидок. Доставка по Москве и Московской области осуществляется без выходных с 9-00 до 21-00.

Особые условия для оптовых покупателей инженерной сантехники TIM

  1. Работаем с любыми транспортными компаниями: Деловые линии, ПЭК, СДЭК, КИТ, Энергия, Байкал Сервис, Желдорэкспедиция и другими
  2. Бесплатная доставка до терминала транспортной компании
  3. Ежедневная отгрузка товара до транспортной компании
  4. Товар собирается в день оплаты счета и передается в транспортную компанию на доставку

Мы –  официальный дистрибьютор продукции TIM, поэтому можем предложить выгодные цены каждому!

Огромный ассортимент инженерной сантехники всех видов!

Справочная информация по замене трубопровода

| PHMSA

Трубопроводы для старения
Трубопроводный транспорт – один из самых безопасных и экономически эффективных способов транспортировки природного газа и опасных жидких продуктов. Поскольку Соединенные Штаты продолжают развиваться и предъявлять все большие требования к транспортировке энергии, возникает необходимость инвестировать в модернизацию своей инфраструктуры, включая стареющие трубопроводы. В 2011 году после крупных инцидентов на газопроводах DOT и PHMSA призвали к действию для ускорения ремонта, реабилитации и замены трубопроводной инфраструктуры с наибольшим риском.Среди других факторов значительными показателями риска являются возраст и материал трубопровода. Трубопроводы, построенные из чугуна и кованого железа, а также из чистой стали, относятся к числу трубопроводов, представляющих наибольший риск. Чтобы проиллюстрировать прогресс, достигнутый операторами трубопроводов в замене устаревших газопроводов, PHMSA предоставляет ежегодно обновляемую онлайн-инвентаризацию трубопроводной инфраструктуры высокого риска по штатам. В частности, динамическая инвентаризация подчеркивает усилия по замене газораспределительных трубопроводов из чугуна и голой стали и показывает тенденции в милях трубопроводов по десятилетиям установки.

Трубопроводы из чугуна и кованого железа
Трубопроводы из чугуна и кованого железа являются одними из самых старых трубопроводов энергоснабжения, построенных в Соединенных Штатах. Многие из этих трубопроводов были проложены более 60 лет назад и до сих пор поставляют природный газ в дома и предприятия. Однако ухудшающаяся природа сплавов железа, возраст трубопроводов и конструкция трубных соединений значительно увеличили риск, связанный с продолжением использования таких трубопроводов. Закон о безопасности трубопроводов, нормативной уверенности и создании рабочих мест от 2011 года требует, чтобы DOT проводил исследование состояния работ по замене чугунных трубопроводов.Для получения обновленной информации о прогрессе штатов, контактной информации, а также данных об инцидентах и ​​пробеге общественность должна посетить профили государственных трубопроводов PHMSA.

Количество используемых трубопроводов из чугуна и кованого железа значительно сократилось в последние годы благодаря усилению государственных и федеральных инициатив в области безопасности и усилиям операторов трубопроводов по замене. Двадцать два штата и одна территория полностью ликвидировали линии распределения природного газа из литого или кованого железа в пределах своих границ: Аляска, Аризона, Арканзас, Колорадо, Гавайи, Айова, Айдахо, Миннесота, Монтана, Невада, Нью-Мексико, Северная Каролина, Северная Дакота, Оклахома, Орегон, Пуэрто-Рико, Южная Каролина, Южная Дакота, Юта, Вермонт, Вашингтон, Висконсин и Вайоминг.

По состоянию на конец 2020 года примерно 97 процентов распределительных трубопроводов природного газа в США были сделаны из пластика или стали. Остальные 3 процента – это в основном железные трубы.

Стальные трубопроводы без покрытия
Стальные трубопроводы без покрытия известны как стальные трубопроводы без покрытия, и хотя многие из этих трубопроводов были выведены из эксплуатации, некоторые из них все еще работают. Возраст и отсутствие защитного покрытия обычно делают стальные трубопроводы без покрытия более опасными по сравнению с некоторыми другими трубопроводами и кандидатами на программы ускоренной замены.

Десятилетие Установлено
С начала 1900-х годов до сегодняшнего дня целостность энергетических трубопроводов улучшалась за счет улучшений в производстве труб, материалах труб, методах строительства и методах обслуживания.

Использование пластиковых труб в горнодобывающей и нефтегазовой промышленности

*

Выберите страну / regionUnited StatesCanadaAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика ofCook IslandsCosta RicaCote Д’Ивуар, Хорватия, Куба, Кипр, Чешская Республика, Дания, Джибути, Доминика, Доминиканская Республика, Восточный Тимор, Эквадор, Египет, Эль-Сальвадор, Экваториальная Гвинея, Эритрея, Эстония, Эфиопия, Фолклендские острова (Мальвина), Фарерские острова, Фиджи, Финляндия, Франция, Югославия, Франция, Франция, Франция, Македония, Франция, Франция, Франция, Македония ceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейские Народно-Демократической RepKorea, Республика ofKuwaitKyrgyzstanLao Народный Демократической RepLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные StatesMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Китс и НевисСент-ЛюсияСент-Пьер и МикелонСамоаСан-МариноСао То я и PrincipeSaudi ArabiaSenegalSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSth Georgia & Sth Sandwich Институт социальных Винсент и GrenadinesSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUruguayUS Малые отдаленные IslandsUzbekistanVanuatuVenezuelaVietnamVirgin острова (Британские) Виргинские острова (U.S.) Острова Уоллис и ФутунаЗападная СахараЙеменЮгославияЗамбияЗимбабве

Техническое обслуживание газопроводов

Мы тщательно обслуживаем принадлежащие компании трубопроводы для обеспечения безопасности и эффективности. Однако важно помнить, что как зарегистрированный заказчик вы или владелец собственности несете ответственность за принадлежащие клиенту газовые линии, которые начинаются от выхода газового счетчика и простираются – над или под землей – до природного газа. горящие приборы. Среди таких газопроводов, принадлежащих потребителю, примечательны подземные газопроводы, потому что при неправильном обслуживании они могут корродировать или протекать.Хотя большинство людей не владеют подземными газопроводами, ниже приведены некоторые примеры, в которых могут быть задействованы подземные трубопроводы, принадлежащие заказчику:

  • наружное газовое освещение

  • газовые обогреватели для бассейна / джакузи

  • Барбекю на природном газе

  • отдельно стоящих дома с газовым оборудованием, в том числе

Эти примеры не являются исчерпывающими. Вы должны сами определить, простирались ли трубопроводы за пределы вашего счетчика.Чтобы правильно ухаживать за заглубленной трубой, рекомендуется периодически проверять трубу на:

При обнаружении небезопасных условий трубопровод следует немедленно отремонтировать. Чтобы проверить газовые линии, обратитесь к местному подрядчику по сантехнике / отоплению или к специалисту по обследованию утечек и коррозии. Взимается плата.


Некоторые старые газовые разъемы могут быть опасными

Согласно данным Комиссии США по безопасности потребительских товаров, газовые соединители представляют собой гофрированные металлические трубы, используемые для подключения газовых приборов в вашем доме к трубам подачи топливного газа.Некоторые старые латунные соединители разошлись, что привело к пожарам и взрывам, что привело к гибели и травмам. У этих старых латунных соединителей есть серьезный недостаток в том, как их трубки соединялись с их концевыми деталями. Со временем концевые детали могут отделиться от трубки и вызвать серьезную утечку газа, взрыв или пожар.

Комиссия по безопасности потребительских товаров США отмечает, что, насколько им известно, эти опасные латунные соединители без покрытия не производятся более 20 лет, но многие из них до сих пор используются.Чем старше становятся эти разъемы, тем больше вероятность отказа.

Хотя не все разъемы без покрытия имеют этот недостаток, очень трудно сказать, какие именно. Поэтому любой латунный соединитель без покрытия следует немедленно заменить либо новым латунным соединителем с пластиковым покрытием, либо новым соединителем из нержавеющей стали. Разъемы следует всегда заменять всякий раз, когда прибор заменяется или перемещается с его места.

Даже незначительное перемещение прибора для очистки задней части или проверки его газового разъема может привести к полному выходу из строя одного из этих старых ослабленных разъемов, что может привести к возгоранию или другой аварии.

Не перемещайте прибор, чтобы проверить разъем!

ВНИМАНИЕ: Только квалифицированный специалист должен проверять ваш разъем и при необходимости заменять его. Не пытайтесь сделать это самостоятельно.


Гофрированные трубки из нержавеющей стали (CSST)

CCST – это гибкая труба из нержавеющей стали, используемая для подачи природного газа и пропана в жилые, коммерческие и промышленные сооружения. Покрытый желтым или, в некоторых случаях, черным внешним пластиковым покрытием, CSST обычно прокладывают под, через и рядом с балками пола в подвале, внутри полостей внутренних стен и поверх балок потолка в чердачных помещениях.

Хотя этот тип трубы безопасен, настоятельно рекомендуется определить, правильно ли соединена и заземлена система CSST. В вашей газовой системе должно быть установлено связующее устройство, чтобы снизить вероятность утечки природного газа или возгорания. Связь предназначена в первую очередь для предотвращения возможного поражения электрическим током людей, которые соприкасаются с газовыми трубопроводами и другими металлическими предметами, подключенными к системе заземления. Близлежащие удары молнии также могут привести к скачку напряжения и потенциально могут пробить дыру в CSST.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
