Турбированная газовая колонка с закрытой камерой сгорания

Содержание

  1. Что такое колонка с закрытой камерой сгорания
  2. Виды бездымоходных колонок
  3. Устройство и принцип работы
  4. Чем отличаются колонки с закрытой камерой сгорания от открытой
  5. Как выбрать турбированную газовую колонку
  6. Проточные
  7. Накопительные
  8. Как установить бездымоходную газовую колонку
  9. Правила размещения и подключения
  10. Организация отвода продуктов сгорания
  11. Правила эксплуатации бездымоходного газового водонагревателя
  12. Преимущества и недостатки турбированных водонагревателей
  13. Чем хороши турбо колонки
  14. Минусы бездымоходных колонок


На смену атмосферным водонагревателям пришли бездымоходные газовые колонки с закрытой камерой сгорания. Европейские и отечественные производители выпускают турбированные колонки, отличающееся принципом нагрева воды, степенью автоматизации нагрева и функциональными возможностями. При выборе учитывают преимущества и недостатки, имеющиеся в бездымоходных водонагревателях.

Что такое колонка с закрытой камерой сгорания

Существует несколько видов турбированных водонагревателей. Несмотря на существующие различия в конструкции, бездымоходные газовые колонки имеют общий принцип работы и схожее устройство.

Перед приобретением водонагревателя с закрытой камерой сгорания следует разобраться, что отличает его от классической атмосферной колонки. Какие турбированные газовые колонки существуют, устройство и принципе работы.

Виды бездымоходных колонок

Все виды водонагревателей с закрытой камерой сгорания можно разделить на несколько групп: по типу установки и способу нагрева и обеспечения ГВС. Принято различать следующие классы оборудования:

  • Принцип работы — оборудование делят на два класса:
    1. Газовый накопительный водонагреватель без дымохода — фактически представляет собой классический бойлер. Вместо ТЭНа источником тепла служит газовая горелка. Вода нагревается в аккумулирующей емкости, после чего колонка автоматически поддерживает заданную температуру.

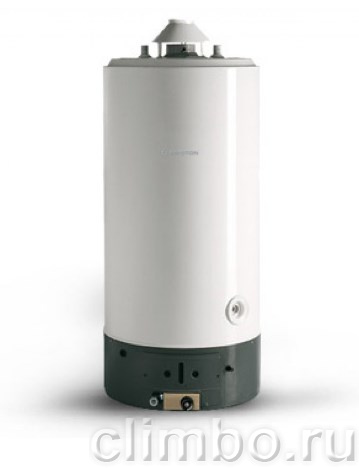

      Газовый турбированный накопительный водонагреватель с закрытой камерой сгорания, это эффективное решение вопроса ГВС. Главное достоинство — моментальная подача горячей воды потребителю.
    2. Проточный газовый водонагреватель без дымохода — работает как классическая колонка. Газовая горелка включается после открытия крана водоснабжения. Между включением колонки и поступлением горячей воды проходит 1-2 минуты. Газовый проточный водонагреватель с закрытой камерой сгорания стоит дешевле, чем аналог с накопительной емкостью.
  • Тип установки — выделяют настенные и напольные модели. Навесные колонки чаще проточного типа. Водонагреватели накопительного типа ограничены объемом резервуара. Как правило, вместительность не превышает 120-160 л. Напольные модели исключительно с встроенной аккумулирующей емкостью.


При выборе подходящего водонагревателя учитывают размеры помещения, используемого под котельную, удобство эксплуатации и действующие правила, регламентирующие размещение и подключение.

Устройство и принцип работы

Безвытяжная колонка в зависимости от своей конструкции работает следующим образом:

  • Проточные бездымоходные колонки — при открытии крана горячего водоснабжения подается сигнал на включение и подачу газа. Горелка загорается и нагревает теплообменник, расположенный над ней. По змеевику циркулирует вода. Происходит теплообмен. Сжигаемый газ отдает тепло воде. После закрытия крана ГВС колонка отключается.
    Устройство проточного газового водонагревателя с закрытой камерой сгорания во многом похоже на то, что используется в колонке атмосферного типа, за исключением того, что подача воздуха и отвод продуктов сгорания осуществляется принудительным способом (турбиной).
  • Ёмкостные накопительные водонагреватели с закрытой камерой сгорания — работают по типу бойлера. Вода поддерживается горячей постоянно, а не только во время открытия крана ГВС, как происходит в случае проточных теплогенераторов. Принцип работы колонки без дымохода следующий. Внутри емкости располагается термодатчик. При падении температуры воды дается сигнал на включение горелочного устройства.
    При сжигании газа нагревается воздух, поступающий в жаровую трубу, окруженную водой для ГВС. Происходит передача тепла. После нагрева воды до необходимой температуры горелка выключается. Емкость имеет слой теплоизоляции и хранит тепло подобно термосу. Потребитель получает горячую воду моментально в необходимом количестве.


После рассмотрения устройства и принципа работы следует узнать о существующих различиях между атмосферными и турбированными водонагревателями.

Чем отличаются колонки с закрытой камерой сгорания от открытой

Основной принцип работы (нагрев воды) в турбированном и атмосферном водонагревателе идентичен. Тепло аккумулируемое при сжигании газа используется для нагрева ГВС. Отличие турбированной газовой колонки от не турбированной в типе камеры сгорания. Присутствует разница в способе подачи воздуха и отводе дыма:

  • Тип камеры сгорания — основное отличие между атмосферной и турбированной колонкой связано именно с этим устройством:
    1. Водонагреватели с открытой (атмосферной) камерой сгорания сжигают воздух, забираемый только из помещения. Горелка и запальник находятся в открытом боксе.
    2. Турбированные колонки — камера сгорания герметична. Воздух для горения забирается с улицы через внешний контур коаксиального дымохода, либо из помещения.
  • Отвод продуктов сгорания и подача кислорода для горения. Характеристики атмосферной и закрытой камеры сгорания также отличаются:
    1. Открытая горелка — воздух поступает при помощи естественной циркуляции. Колонка чувствительна к наличию хорошей тяги в дымоходе.
    2. Турбированная колонка — свое название колонка получила благодаря турбине или встроенному вентилятору. Дым выводится принудительно. Вентилятор создает давление, посредством которого из топки выходят продукты сгорания.


Разница в газовых колонках с открытой и закрытой камерой сгорания в контроле над подачей воздуха и отводом продуктов горения. Турбированные благодаря особенностям внутреннего устройства отличаются лучшим КПД и теплоэффективностью. Бездымоходные водонагреватели для работы используют воздух, забираемый с улицы. Колонка во время работы не выжигает кислород из помещения, в котором установлена.

Как выбрать турбированную газовую колонку

При подборе необходимо учитывать характеристики газового водонагревателя и особенности помещения в котором он будет установлен. Обязательно учитывают наличие дополнительных функций. При выборе обращают внимание на следующие параметры:

  • Тип розжига — простые и надежные колонки имеют механическое управление. Газ зажигается вручную с помощью пьезорозжига. Дальнейшая работа продолжается с постоянно горящим запальником. Недостаток устройства: зависимость работы от человека и необходимость соблюдения правил безопасности, связанных с включением / отключением оборудования.
    Лучшая альтернатива — приобретение автоматического водонагревателя с электророзжигом (обычно от батареек) с механическим или электронным управлением.
  • Автоматика — оборудование отличается степенью автоматизации. Полностью автоматические колонки удобны в управлении, поддерживают необходимую температуру нагрева воды независимо от давления в трубопроводе.
  • Материал теплообменника — лучше, чтобы змеевик был из меди. Медь отличается хорошими показателями теплоотдачи, а также стойкостью к накипи, перегреву.
  • Накопительный бак — изготавливают из обычной или нержавеющей стали. Внутри покрывают специальным стеклокерамическим полимерным покрытием. Материал накопительной ёмкости напрямую влияет на стоимость газового водонагревателя. Оборудование с баком из нержавейки стоит в 1,5-2 раза дороже.
  • Пропускная способность — скорость нагрева воды или производительность. Для обеспечения одной точки водоразбора (душ и мойка посуды) требуется нагреватель на 17-20 кВт (10-11 л/мин). Для принятия ванны и одновременного использования нескольких точек ГВС потребуется колонка на 20-26 кВт (11-15л/мин).
  • Тип газа — все колонки предназначены для работы на магистральном газе. Если в конструкции предусмотрено модульное горелочное устройство допускается подключение водонагревателя на пропан. Оборудование способно полноценно работать на баллонном газе или подключаться к газгольдеру. Это востребовано в тех местностях где отсутствует централизованная газификация.
    Проточный водонагреватель на сжиженном газе решит вопрос горячего водоснабжения с минимальными затратами на топливо. Эксплуатация должна обходиться дешевле, чем использование электрического оборудования (зависит от местности и тарифов на энергоносители).
  • Дополнительные функции — колонки оснащаются модульными горелками, системой самодиагностики. Полезной будет функция антизамерзания, предотвращающая порчу оборудования при кратковременном аварийном понижении температуры.

После выбора подходящего водонагревателя на газе по техническим и эксплуатационным характеристикам, можно переходить к подбору по производителю. Ниже приводится своеобразный рейтинг, в который вошли модели, пользующиеся неизменной популярностью отечественного потребителя.

Перед решением о целесообразности покупки, следует изучить реальные отзывы о турбированных газовых колонках различных производителей.

Проточные

  • Ariston Gi7S 11L FFI — пропускная способность 11 л/мин. Присутствует электророзжиг, защита от замерзания. Имеется встроенная функция автоматического поддержания заданной температуры нагрева, при изменении давления воды.
  • Лемакс Турбо-24 — продукция отечественного производителя. В базовой модификации присутствует микропроцессорная автоматика, сенсорное управление. Работает от сети и резервного питания. Многоступенчатая система защиты в Лемакс Турбо-24 предотвращает аварийные ситуации при чрезмерно высоком давлении воды, а также при сухом старте отключает подачу газа на горелочное устройство.
  • Vaillant AtmoMAG exclusiv 14-0 RXZ — механическое управление и необходимость ручного розжига горелки, при помощи пьезоэлемента. Производительность 14 л/мин.
  • Rinnai RW-14BF — универсальный водонагреватель работающий на природном и сжиженном газе (при переоборудовании необходимо заменить форсунки). Колонка отличается экономичностью и производительностью. В RW-14BF присутствует система самодиагностики. Пропускная способность 14 л/мин.
  • Vatti MR11-N — небольшой и компактный водонагреватель с производительностью 5,5 л/мин. Присутствует защита от перегрева теплоносителя. Вертикальный тип монтажа.
  • Ariston NEXT EVO SFT 11 NG EXP — модель, выполненная в современном оформлении. Сенсорное управление. Защита от замерзания. Автоматический розжиг от сети. Производительность 11 л/мин.
  • Haier JSQ20-PR (12T) — водонагреватель с настенным типом монтажа. В конструкции используется модуляционная газовая горелка из нержавеющей стали. Электронное управление. Производительность 10 л/мин.

Накопительные

  • Roda GasKessel GK 80 — газовый бойлер с вертикальной навесной установкой. Присутствует система, защищающая бак от накипи. В качестве теплоизоляции используется полиуретан.
  • Hajdu GB80.2 — газовый накопитель с баком на 80 л. предназначен для настенной установки.
  • Bradford White DS1-40S6FBN — мощный бойлер с вместимостью накопительного бака 150 л. Емкость изнутри покрыта стеклокерамическим покрытием. DS1-40S6FBN работает даже при минимальном давлении воды в 0,1 Бар. Может работать от сниженного газа. Оптимальный вариант водонагревателя для семьи из 4 человек.


После выбора колонки ее необходимо правильно подключить к системам газоснабжения и дымоотведения.

Как установить бездымоходную газовую колонку

Подключение выполняется только после получения разрешения Газ надзора. Для оформления потребуется сделать проект на газоснабжение, написать заявление.

Если помещение соответствует требованиям и выполнены технические условия выдается разрешение на турбо колонку. После получения официальных документов подключение выполняют в согласии с схемой проекта.

Правила размещения и подключения

В отечественных СНиП и СП нет правил, оговаривающих монтаж колонки с камерой сгорания закрытого типа. Присутствуют общие рекомендации и указания. По этой причине правила размещения и подключения такие же, как и в случае атмосферного водонагревателя.

Регламентирующие документы на установку газового оборудования в многоквартирном и частном доме: СНиП 42-01-2002 (СП 62.13330).

Чтобы правильно подключить турбо колонку, следуют нескольким указаниям:

  • площадь помещения, используемого под котельную не менее 8 м², высота потолков 2,2 м;
  • обязательно наличие форточки или открывающегося окна;
  • к газопроводу колонку подключают с помощью гофрированной металлической трубы, ставят отсекающий кран;
  • нельзя размещать водонагреватель в ванной или над котлом, или вешать на несущую стену здания;
  • обязательно наличие естественной приточно-вытяжной вентиляции.


Подробные требования для установки описаны в инструкции по эксплуатации, предоставляемой заводом изготовителем. В своде правил (СП) указывается на необходимость соблюдения этих рекомендаций. В инструкции по установке приводится подробная схема подключения.

Для установки турбированной газовой колонки нужно получить разрешение. Самостоятельное подключение приводит к штрафным санкциям и отключению газоснабжения.

Организация отвода продуктов сгорания

Отведение дымовых газов и забор воздуха осуществляются с помощью коаксиальной трубы. Правила организации отвода продуктов сгорания связаны с правильным выведением дымохода из помещения. Существуют общие требования:

  • длина коаксиальной трубы не должна превышать 3 м;
  • диаметр дымохода и выходное отверстие патрубка в колонке должны совпадать;
  • проход через стену делают больше, приблизительно на 1-1,5 см, зазор утепляют негорючей теплоизоляцией.

Коаксиальная газовая колонка устанавливается так, чтобы дымоход имел небольшой уклон в сторону улицы. При появлении конденсата во время работы зимой влага будет стекать на улицу и не повредит водонагревателю.

Правила эксплуатации бездымоходного газового водонагревателя

Турбированные водонагреватели — это лучшие колонки на сегодняшний день. Большинство моделей работает в автоматическом режиме, имеют простое управление и многоступенчатую систему защиты. Основные правила эксплуатации турбированного водогрейного оборудования:

  • первый пуск выполняется в присутствии инспектора или другого представителя газовой службы;
  • в процессе эксплуатации нельзя переносить водонагреватель далее 1.5 м от первоначального размещения;
  • розетку устанавливают в стороне от колонки с разрывом не менее 0,4 м;
  • при появлении запаха газа в помещении, сбоев в работе водонагревателя, отключают подачу газа и вызывают аварийную службу;
  • в зависимости от типа бездымоходных колонок требуется обслуживание, проводимое 1-2 раза в год;
  • в газовом накопительном бойлере для нагрева воды с закрытой камерой сгорания регулярно меняют магниевый анод, независимо от внутреннего устройства и типа чистят форсунки и горелку.


Перед началом использования водонагревателя следует внимательно ознакомиться с инструкцией по эксплуатации и тщательно соблюдать рекомендации производителя. Так, можно продлить срок службы и предотвратить распространенные неисправности и поломки бытовой техники.

Газовая колонка с принудительным отводом продуктов сгорания зарекомендовала себя с положительной стороны. Присутствуют определенные недостатки.

Перед приобретением следует учесть все нюансы эксплуатации. Особенно внимание уделяют существующим плюсам и минусам.

Чем хороши турбо колонки

Водогрейная колонка с закрытой камерой сгорания имеет несколько преимуществ:

  • экономичный расход топлива, приблизительно на 30% меньше, чем у классических атмосферных водонагревателей;
  • постоянная температура воды, независимо от давления в трубопроводе;
  • бесшумность работы;
  • удобное управление;
  • высокая производительность.


Проточный водонагреватель с принудительным отводом продуктов сгорания при условии правильного подключения и эксплуатации проработает не менее 10-15 лет. Гарантия производителя в большинстве случаев действует первые 2-3 года пользования.

Минусы бездымоходных колонок

Существует несколько очевидных недостатков турбированных водонагревателей:

  • Зависимость от электроснабжения — колонки, работающие с принудительным дымоудалением приводятся в действие электродвигателем. При отключении напряжения или его скачках перестают работать.
  • Чувствительность автоматики к скачкам напряжения — слабые места бездымоходных колонок с электропитанием от сети: блок розжига, блок питания, микропроцессор. Производители рекомендуют устанавливать стабилизатор напряжения и источник бесперебойного питания.
  • Стоимость турбированной колонки — главный минус, влияющий на популярность водонагревателей. Цена оборудования приблизительно в 1,5-2 раза дороже, чем у классической модели.


Турбированная колонка имеет как преимущества, так и недостатки. Небольшие минусы полностью покрываются удобством управления, комфортом эксплуатации и экономичностью оборудования.

Водонагреватель проточный газовый с закрытой камерой сгорания

Рейтинг статьи

Загрузка. ..

Рейтинг газовых проточных нагревателей с закрытой камерой сгорания

Водонагреватель с закрытой камерой сгорания позволяет получать неограниченные объемы горячей воды, его можно использовать в частном доме, в квартире и в производственных помещениях. Такая конструкция не забирает из помещения воздух, имеет 2-ступчатую систему защиты, а выхлопные газы принудительно отправляются за пределы помещения. Современные модели позволяют регулировать температуру ГВС до нужных значений. Важно выбрать оптимальный вариант для конкретного помещения. Высокой популярностью у потребителей пользуются устройства, таких брендов, как Ariston, Bosch и Beretta. В этой статье будут рассмотрены наиболее востребованные модификации этих торговых марок.

Bosch

Газовые водонагреватели проточные с камерой сгорания закрытого типа производства компании «Бош» по праву считаются лидерами по продажам в течение нескольких лет. Процесс подготовки ГВС полностью автоматизирован, посредством датчиков и электронного модуля. Закрытой камерой обустроены водонагревательные приборы линейки Bosch Therm, представленной тремя моделями и пятью модификациями.
Therm 4000 S WTD 12 AM E 23

Therm 4000 S WTD 12 AM E 23

Therm 4000 S WTD 12 AM E 23

От 7 до 17,4 кВт

13 литров в минуту, при нагреве до +25 С

От 25 до 60 градусов С

Параметры p воды

Максимальное давление газа

Therm 4000 S WTD 15 AM E 23

Therm 4000 S WTD 15 AM E 23

От 7 до 22,6 кВт

14 литров в минуту, при нагреве до +25 С

Температурные значения ГВС

От 25 до 60 градусов С

Параметры p жидкости

Максимальное давление газа

Therm 4000 S WTD 18 AM E 23

Therm 4000 S WTD 18 AM E 23

От 7 до 27,9 кВт

16 литров в минуту, при нагреве до +25 С

От 25 до 60 градусов С

Параметры p воды

Максимальное давление газа

Российские потребители быстро оценили качество и функциональность этой линейки немецких колонок Bosch, их оценка – 5. Бытовые приборы этой торговой марки надежны, долговечны и имеют качественный функционал. Теплообменники изготавливаются из меди с помощью технологии ультразвуковой пайки, их ресурс – не менее 15 лет. Текущая информация отображается на LCD-дисплее. Устройства имеют эффективную систему самодиагностики. Продукты линейки Therm 4000 S имеют аналогичную конструкцию и различаются исключительно эксплуатационными параметрами, каждая из них будет эффективно обеспечивать водой объект с соответствующими потребностями.

Therm 6000 S

24 литров в минуту, при нагреве до +25 С

Температурные значения ГВС

От 25 до 60 градусов С

Параметры p жидкости

Максимальное давление газа

Ограниченная область использования промышленного водонагревателя Therm 6000 S стала причиной снижения оценки до 4.

Therm 8000 S

27 литров в минуту, при нагреве до +25 С

От 25 до 60 градусов С

Параметры p воды

Максимальное давление газа

В Therm 8000 S реализована инновационная методика эффективного подогрева воды, что дало показатели КПД в 100%. Дополнительно, в устройстве установлен электрический привод для водного клапана. Эти факторы обусловили высшую оценку пользователей – 5.

Во всех водонагревателях реализована аналогичная система безопасности:

• ионизационное устройство контролирует наличие пламени;
• специальный датчик контролирует температурный режим в дымоходе, и, в случае необходимости, подает сигнал на перекрывающий клапан;
• датчик нагрева теплообменника отправляет сигнал в блок управления при превышении температуры, БУ производит блокировку;
• температурные датчики устанавливаются на входном и выходном патрубке.

Важно! Потенциальному владельцу водяного нагревателя, работающего от газа, не следует экономить на бытовой технике без системы защиты. Обеспечение безопасности жилища – это главная задача, поэтому, чем сложнее система, тем большая защита обеспечивается недвижимому имуществу и домочадцам.

Ariston

Итальянский производитель поставляет на российский рынок только одну модель газового водонагревателя с закрытой камерой сгорания — Next EVO, но в двух модификациях — SFT 11 NG EXP и SFT 14 NG EXP. Это устройство нового поколения разработано с учетом особенностей российских условий, сможет обеспечить эффективное водоснабжение, даже при изменении расхода воды. Она высокоэкономичная, имеет улучшенный дизайн и расширенный функционал.

Газовые проточные водонагреватели с закрытой камерой сгорания

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Италия
  • Темп. нагрева, °С 55
  • Мощность, кВт 19.58
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Германия
  • Темп. нагрева, °С 60
  • Мощность, кВт 20.8
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Германия
  • Темп. нагрева, °С 60
  • Мощность, кВт 42
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Германия
  • Темп. нагрева, °С 60
  • Мощность, кВт 47
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Германия
  • Темп. нагрева, °С 60
  • Мощность, кВт 22.6
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 50
  • Мощность, кВт 20
  • Тип камеры Открытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 75
  • Мощность, кВт 20,0
  • Тип камеры Открытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 75
  • Мощность, кВт 20,0
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 60
  • Мощность, кВт 15
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 75
  • Мощность, кВт 20,0
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 65
  • Мощность, кВт 18
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 65
  • Мощность, кВт 18
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 65
  • Мощность, кВт 18
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Китай
  • Темп. нагрева, °С 60
  • Мощность, кВт 22
  • Тип камеры Закрытая

Автоматическая газовая колонка

  • Страна Китай
  • Темп. нагрева, °С 60
  • Мощность, кВт 24
  • Тип камеры Закрытая

Газовая колонка с модуляцией пламени

  • Страна Китай
  • Темп. нагрева, °С 60
  • Мощность, кВт 28
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Россия
  • Темп. нагрева, °С 55
  • Мощность, кВт 24
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Япония
  • Темп. нагрева, °С 70
  • Мощность, кВт 29
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Япония
  • Темп. нагрева, °С 70
  • Мощность, кВт 50
  • Тип камеры Закрытая

Газовый проточный водонагреватель с закрытой камерой сгорания

  • Страна Германия
  • Темп. нагрева, °С 60
  • Мощность, кВт 27.9
  • Тип камеры Закрытая

Газовые проточные водонагреватели с закрытой камерой сгорания

Водонагревательная газовая колонка, имеющая рабочую закрытую топку, это высокоэффективный бытовой водонагревательный прибор нового поколения, обеспечивающий максимальный уровень комфорта и безопасности. Стандартная высокопроизводительная мощная газовая колонка с закрытой камерой сгорания представляет собой газовое водонагревательное устройство проточного типа с принудительной системой вентиляции. Колонка с закрытой камерой сгорания имеет отличительную особенность в устройстве вентиляции. В универсальном водонагревательном агрегате с такой схемой работы отработавшие газы удаляются наружу за пределы помещения принудительно, с помощью электрического турбовентилятора. Такого типа водонагревательная газовая колонка, для смешивания в рабочей полости природного газа, получает свежий воздух извне помещения, что значительно улучшает степень вентиляции и загазованности. Закрытая камера сгорания обеспечивает более безопасную эксплуатацию водонагревательного газового устройства проточного типа чем открытая. Таким способом воздухообмена достигается значительное повышение качества воздуха в помещении.

Высококачественные бытовые проточные водонагреватели, имеющие гарантию изготовителя, рекомендуем приобретать в спецмагазинах отопительного оборудования!

Газовые колонки с закрытой камерой сгорания

Популярное, отметьте нужное:

Производители

с закрытой камерой сгорания водонагревателей

Производительность: 12. 000 л/мин., мощность: 24.00 кВт.
Масса: 11.40 кг., размеры (ВхШхГ): 560x350x106

Производительность: 12.000 л/мин., мощность: 24.00 кВт.
Масса: 11.40 кг., размеры (ВхШхГ): 560x350x106

Производительность: 17.000 л/мин., мощность: 29.50 кВт.
Масса: 16.50 кг., размеры (ВхШхГ): 765x400x275

Производительность: 11.000 л/мин., мощность: 21.50 кВт.
Масса: 12.00 кг., размеры (ВхШхГ): 550x330x167

Производительность: 17.000 л/мин., мощность: 29.50 кВт.
Масса: 16.50 кг., размеры (ВхШхГ): 765x400x275

Производительность: 13.000 л/мин., мощность: 17.40 кВт.
Масса: 10.40 кг., размеры (ВхШхГ): 580x310x220

Производительность: 17.000 л/мин., мощность: 22.60 кВт.
Масса: 11.90 кг., размеры (ВхШхГ): 655x350x220

Производительность: 22.000 л/мин., мощность: 27.90 кВт.
Масса: 13.80 кг., размеры (ВхШхГ): 655x455x220

Производительность: 14.000 л/мин., мощность: 29.40 кВт.
Масса: 16. 00 кг., размеры (ВхШхГ): 535x340x248

Производительность: 24.000 л/мин., мощность: 50.50 кВт.
Масса: 19.50 кг., размеры (ВхШхГ): 535x340x248

С закрытой камерой сгорания газовые колонки представлены 11 товарами

Газовые колонки с закрытой камерой сгорания описание, преимущества

Для организации снабжения горячей водой дома, или небольшого производственного предприятия необходимо установить какой либо водонагревательный прибор. На рынке можно найти различные варианты, отличающиеся между собой в основном способом нагрева воды (проточный, накопительный) и ресурсом, с помощью которого осуществляется непосредственно сам нагрев (электрические, газовые и бойлеры косвенного нагрева). Конечно же проточный водонагреватель очень удобен, так как позволяет получать нескончаемый объем горячей воды в отличии от накопительных вариантов. В этой категории приборов, безусловно, лидирует газовый проточный водонагреватель, именуемый газовой колонкой. Газовая колонка способна быстро и качественно прогревать воду, расходуя при этом минимальное количество газа. Вариантов изготовления и технических возможностей газовых колонок достаточно много, но основным отличием между ними все же есть тип камеры сгорания.

Достоинства газовых колонок с закрытой камерой сгорания

Агрегат, с открытой камерой сгорания который забирает воздух для горения из помещения, и может стать причиной различных бед в случае неисправности вентиляционного или дымоходного каналов является, мягко говоря, несовершенным. В газовых колонках с закрытым типом камеры горения забор воздуха и отвод выхлопных газов от продуктов горения осуществляется принудительно, с помощью встроенных вентиляторов. Существуют модели колонок с комплектации с коаксильной дымоходной трубой, которая способна обеспечить качественное снабжение и отвод воздуха. Такой вид колонки намного безопаснее, ведь попадание ядовитых паров угарного газа в помещение практически исключено, нужно всего лишь вывести трубку на улицу, без дополнительного монтажа и установки специального дымохода.

Принцип работы газовых колонок с закрытого горения

Турбированная газовая колонка может разжигаться:

  • От пьезорозжига — возникает искра воспламеняющая горелку при нажатии на кнопку пьезоэлемента;
  • Гидротурбинного розжига – в агрегат встроен турбинный мини генератор, вода, вращая лопасти турбины, вырабатывает электроэнергию, с помощью которой поджигается горелка. Самым главным преимуществом данного вида есть полная независимость от дополнительных источников питания.
  • Электроэнергии – питание от электросети или батареек.

Немаловажным преимуществом данных аппаратов есть возможность регулировки температуры нагрева и возможность выставить предпочтительную. Регулирование температуры происходит обычно благодаря уменьшению или увеличению пламени горелки. Варианты колонок позволяющих регулировать температуру могут быть с автоматическим блоком регулирования (пользователь просто выставляет нужную температуру, отображаемую на экране с помощью кнопок) и механическим путем (менее совершенный вариант).

Для работы газовой колонки с закрытой камерой сгорания необходим только правильный монтаж и настройка, и вы будете обеспечены требующимся вам объемом горячей воды в любое время суток, а приемлемая цена на данные аппараты приятно порадует каждого покупателя!

Турбированная газовая колонка с закрытой камерой сгорания

Что такое колонка с закрытой камерой сгорания

Перед приобретением водонагревателя с закрытой камерой сгорания следует разобраться, что отличает его от классической атмосферной колонки. Какие турбированные газовые колонки существуют, устройство и принципе работы.

Виды бездымоходных колонок

Все виды водонагревателей с закрытой камерой сгорания можно разделить на несколько групп: по типу установки и способу нагрева и обеспечения ГВС. Принято различать следующие классы оборудования:

  • Принцип работы — оборудование делят на два класса:
    1. Газовый накопительный водонагреватель без дымохода — фактически представляет собой классический бойлер. Вместо ТЭНа источником тепла служит газовая горелка. Вода нагревается в аккумулирующей емкости, после чего колонка автоматически поддерживает заданную температуру.
      Газовый турбированный накопительный водонагреватель с закрытой камерой сгорания, это эффективное решение вопроса ГВС. Главное достоинство — моментальная подача горячей воды потребителю.
    2. Проточный газовый водонагреватель без дымохода — работает как классическая колонка. Газовая горелка включается после открытия крана водоснабжения. Между включением колонки и поступлением горячей воды проходит 1-2 минуты. Газовый проточный водонагреватель с закрытой камерой сгорания стоит дешевле, чем аналог с накопительной емкостью.
  • Тип установки — выделяют настенные и напольные модели. Навесные колонки чаще проточного типа. Водонагреватели накопительного типа ограничены объемом резервуара. Как правило, вместительность не превышает 120-160 л. Напольные модели исключительно с встроенной аккумулирующей емкостью.

При выборе подходящего водонагревателя учитывают размеры помещения, используемого под котельную, удобство эксплуатации и действующие правила, регламентирующие размещение и подключение.

Устройство и принцип работы

Безвытяжная колонка в зависимости от своей конструкции работает следующим образом:

    Проточные бездымоходные колонки — при открытии крана горячего водоснабжения подается сигнал на включение и подачу газа. Горелка загорается и нагревает теплообменник, расположенный над ней. По змеевику циркулирует вода. Происходит теплообмен. Сжигаемый газ отдает тепло воде. После закрытия крана ГВС колонка отключается.
    Устройство проточного газового водонагревателя с закрытой камерой сгорания во многом похоже на то, что используется в колонке атмосферного типа, за исключением того, что подача воздуха и отвод продуктов сгорания осуществляется принудительным способом (турбиной).

  • Ёмкостные накопительные водонагреватели с закрытой камерой сгорания — работают по типу бойлера. Вода поддерживается горячей постоянно, а не только во время открытия крана ГВС, как происходит в случае проточных теплогенераторов. Принцип работы колонки без дымохода следующий. Внутри емкости располагается термодатчик. При падении температуры воды дается сигнал на включение горелочного устройства.
    При сжигании газа нагревается воздух, поступающий в жаровую трубу, окруженную водой для ГВС. Происходит передача тепла. После нагрева воды до необходимой температуры горелка выключается. Емкость имеет слой теплоизоляции и хранит тепло подобно термосу. Потребитель получает горячую воду моментально в необходимом количестве.
  • После рассмотрения устройства и принципа работы следует узнать о существующих различиях между атмосферными и турбированными водонагревателями.

    Чем отличаются колонки с закрытой камерой сгорания от открытой

    • Тип камеры сгорания — основное отличие между атмосферной и турбированной колонкой связано именно с этим устройством:
      1. Водонагреватели с открытой (атмосферной) камерой сгорания сжигают воздух, забираемый только из помещения. Горелка и запальник находятся в открытом боксе.
      2. Турбированные колонки — камера сгорания герметична. Воздух для горения забирается с улицы через внешний контур коаксиального дымохода, либо из помещения.
    • Отвод продуктов сгорания и подача кислорода для горения. Характеристики атмосферной и закрытой камеры сгорания также отличаются:
      1. Открытая горелка — воздух поступает при помощи естественной циркуляции. Колонка чувствительна к наличию хорошей тяги в дымоходе.
      2. Турбированная колонка — свое название колонка получила благодаря турбине или встроенному вентилятору. Дым выводится принудительно. Вентилятор создает давление, посредством которого из топки выходят продукты сгорания.

    Разница в газовых колонках с открытой и закрытой камерой сгорания в контроле над подачей воздуха и отводом продуктов горения. Турбированные благодаря особенностям внутреннего устройства отличаются лучшим КПД и теплоэффективностью. Бездымоходные водонагреватели для работы используют воздух, забираемый с улицы. Колонка во время работы не выжигает кислород из помещения, в котором установлена.

    Как выбрать турбированную газовую колонку

    После выбора подходящего водонагревателя на газе по техническим и эксплуатационным характеристикам, можно переходить к подбору по производителю. Ниже приводится своеобразный рейтинг, в который вошли модели, пользующиеся неизменной популярностью отечественного потребителя.

    Перед решением о целесообразности покупки, следует изучить реальные отзывы о турбированных газовых колонках различных производителей.

    Проточные

    Накопительные

    • Roda GasKessel GK 80 — газовый бойлер с вертикальной навесной установкой. Присутствует система, защищающая бак от накипи. В качестве теплоизоляции используется полиуретан.
    • Hajdu GB80.2 — газовый накопитель с баком на 80 л. предназначен для настенной установки.
    • Bradford White DS1-40S6FBN — мощный бойлер с вместимостью накопительного бака 150 л. Емкость изнутри покрыта стеклокерамическим покрытием. DS1-40S6FBN работает даже при минимальном давлении воды в 0,1 Бар. Может работать от сниженного газа. Оптимальный вариант водонагревателя для семьи из 4 человек.

    После выбора колонки ее необходимо правильно подключить к системам газоснабжения и дымоотведения.

    Как установить бездымоходную газовую колонку

    Подключение выполняется только после получения разрешения Газ надзора. Для оформления потребуется сделать проект на газоснабжение, написать заявление.

    Если помещение соответствует требованиям и выполнены технические условия выдается разрешение на турбо колонку. После получения официальных документов подключение выполняют в согласии с схемой проекта.

    Правила размещения и подключения

    В отечественных СНиП и СП нет правил, оговаривающих монтаж колонки с камерой сгорания закрытого типа. Присутствуют общие рекомендации и указания. По этой причине правила размещения и подключения такие же, как и в случае атмосферного водонагревателя.

    Регламентирующие документы на установку газового оборудования в многоквартирном и частном доме: СНиП 42-01-2002 (СП 62.13330) .

    Чтобы правильно подключить турбо колонку, следуют нескольким указаниям:

    • площадь помещения, используемого под котельную не менее 8 м², высота потолков 2,2 м;
    • обязательно наличие форточки или открывающегося окна;
    • к газопроводу колонку подключают с помощью гофрированной металлической трубы, ставят отсекающий кран;
    • нельзя размещать водонагреватель в ванной или над котлом, или вешать на несущую стену здания;
    • обязательно наличие естественной приточно-вытяжной вентиляции.

    Подробные требования для установки описаны в инструкции по эксплуатации, предоставляемой заводом изготовителем. В своде правил (СП) указывается на необходимость соблюдения этих рекомендаций. В инструкции по установке приводится подробная схема подключения.

    Для установки турбированной газовой колонки нужно получить разрешение. Самостоятельное подключение приводит к штрафным санкциям и отключению газоснабжения.

    Организация отвода продуктов сгорания

    Коаксиальная газовая колонка устанавливается так, чтобы дымоход имел небольшой уклон в сторону улицы. При появлении конденсата во время работы зимой влага будет стекать на улицу и не повредит водонагревателю.

    Правила эксплуатации бездымоходного газового водонагревателя

    Турбированные водонагреватели — это лучшие колонки на сегодняшний день. Большинство моделей работает в автоматическом режиме, имеют простое управление и многоступенчатую систему защиты. Основные правила эксплуатации турбированного водогрейного оборудования:

    • первый пуск выполняется в присутствии инспектора или другого представителя газовой службы;
    • в процессе эксплуатации нельзя переносить водонагреватель далее 1. 5 м от первоначального размещения;
    • розетку устанавливают в стороне от колонки с разрывом не менее 0,4 м;
    • при появлении запаха газа в помещении, сбоев в работе водонагревателя, отключают подачу газа и вызывают аварийную службу;
    • в зависимости от типа бездымоходных колонок требуется обслуживание, проводимое 1-2 раза в год;
    • в газовом накопительном бойлере для нагрева воды с закрытой камерой сгорания регулярно меняют магниевый анод, независимо от внутреннего устройства и типа чистят форсунки и горелку.

    Перед началом использования водонагревателя следует внимательно ознакомиться с инструкцией по эксплуатации и тщательно соблюдать рекомендации производителя. Так, можно продлить срок службы и предотвратить распространенные неисправности и поломки бытовой техники.

    Преимущества и недостатки турбированных водонагревателей

    Газовая колонка с принудительным отводом продуктов сгорания зарекомендовала себя с положительной стороны. Присутствуют определенные недостатки.

    Перед приобретением следует учесть все нюансы эксплуатации. Особенно внимание уделяют существующим плюсам и минусам.

    Чем хороши турбо колонки

    Водогрейная колонка с закрытой камерой сгорания имеет несколько преимуществ:

    • экономичный расход топлива, приблизительно на 30% меньше, чем у классических атмосферных водонагревателей;
    • постоянная температура воды, независимо от давления в трубопроводе;
    • бесшумность работы;
    • удобное управление;
    • высокая производительность.

    Проточный водонагреватель с принудительным отводом продуктов сгорания при условии правильного подключения и эксплуатации проработает не менее 10-15 лет. Гарантия производителя в большинстве случаев действует первые 2-3 года пользования.

    голоса

    Рейтинг статьи

    Оценка статьи:

    Загрузка…

    Adblock
    detector

    Бойлер газовый накопительный с закрытой камерой сгорания в Уфе: 276-товаров: бесплатная доставка [перейти]

    Партнерская программаПомощь

    Уфа

    Каталог

    Каталог Товаров

    Одежда и обувь

    Одежда и обувь

    Стройматериалы

    Стройматериалы

    Текстиль и кожа

    Текстиль и кожа

    Здоровье и красота

    Здоровье и красота

    Детские товары

    Детские товары

    Электротехника

    Электротехника

    Продукты и напитки

    Продукты и напитки

    Дом и сад

    Дом и сад

    Мебель и интерьер

    Мебель и интерьер

    Промышленность

    Промышленность

    Сельское хозяйство

    Сельское хозяйство

    Все категории

    ВходИзбранное

    Бойлер газовый накопительный с закрытой камерой сгорания

    148 890

    Газовый накопительный водонагреватель на сжиженном газе, с закрытой камерой сгорания и пьезоподжигом Bradford White DS-1-50S6SX (190 л)

    ПОДРОБНЕЕЕще цены и похожие товары

    140 390

    Газовый накопительный водонагреватель с закрытой камерой сгорания и пьезоподжигом Bradford White RG2DV50S6N (189 л)

    ПОДРОБНЕЕЕще цены и похожие товары

    В МАГАЗИНЕще цены и похожие товары

    46 264

    Котел газовый настенный ECO Nova 10 F, двухконтурный,с закрытой камерой сгорания

    В МАГАЗИНЕще цены и похожие товары

    В МАГАЗИНЕще цены и похожие товары

    72 528

    Котел газовый настенный BAXI ECO Four 24 F (двухконтурный, закрытая камера сгорания)

    В МАГАЗИНЕще цены и похожие товары

    60 800

    Котел газовый настенный BAXI ECO-4s 24F (двухконтурный, закрытая камера сгорания)

    В МАГАЗИНЕще цены и похожие товары

    56 914

    Котел газовый настенный BAXI ECO-4s 18F (двухконтурный, закрытая камера сгорания)

    В МАГАЗИНЕще цены и похожие товары

    64 500

    Котел газовый настенный BAXI ECO-4s 1.24F (одноконтурный, закрытая камера сгорания)

    В МАГАЗИНЕще цены и похожие товары

    56 300

    Котел газовый настенный BAXI ECO-4s 10F (двухконтурный, закрытая камера сгорания)

    В МАГАЗИНЕще цены и похожие товары

    6 270

    10800

    Бездымоходная газовая колонка Oasis B-12W, Газовый проточный водонагреватель, мощность 11 кВт, 5 л/мин, Закрытая камера сгорания, медный теплообменник, Компактный корпус, Электронное зажигание, Дисплей, Цвет белый

    В МАГАЗИНЕще цены и похожие товары

    49 800

    55000

    Котел Газовый Baxi Eco Nova 24F (24 кВт) двухконтурный с закрытой камерой сгорания Тип: Газовый

    В МАГАЗИНЕще цены и похожие товары

    84 673

    Газовый котел Ferroli Divatech D F37 (ex) двухконтурный с закрытой камерой сгорания Высота: 700,

    ПОДРОБНЕЕЕще цены и похожие товары

    75 072

    Bosch WTD18 AME газовый проточный водонагреватель с закрытой камерой сгорания

    В МАГАЗИНЕще цены и похожие товары

    45 008

    Котел газовый настенный ECO Nova 18 F, двухконтурный,с закрытой камерой сгорания

    В МАГАЗИНЕще цены и похожие товары

    75 072

    Bosch WTD18 AME газовый проточный водонагреватель с закрытой камерой сгорания

    В МАГАЗИНЕще цены и похожие товары

    69 775

    Газовый котел Ferroli Divatech D F24 (ex) двухконтурный с закрытой камерой сгорания Высота: 700,

    ПОДРОБНЕЕЕще цены и похожие товары

    ПОДРОБНЕЕЕще цены и похожие товары

    57 700

    Котел ZENA MS 24 FF газовый настенный 24 кВт одноконтурный с закрытой камерой сгорания

    В МАГАЗИНЕще цены и похожие товары

    77 429

    Газовый котел Ferroli Divatech D F32 (ex) двухконтурный с закрытой камерой сгорания Высота: 700,

    ПОДРОБНЕЕЕще цены и похожие товары

    61 660

    Котел ZENA MS 24 MI FF газовый настенный 24 кВт двухконтурный с закрытой камерой сгорания DE DIETRICH

    В МАГАЗИНЕще цены и похожие товары

    68 054

    Газовый котел Ferroli Divatech D HF24 (ex) двухконтурный с закрытой камерой сгорания Высота: 70,

    ПОДРОБНЕЕЕще цены и похожие товары

    47 300

    Газовый котел Fondital MINORCA PLUS CTFS 24 CU, настенный, двухконтурный, закрытая камера сгорания

    ПОДРОБНЕЕЕще цены и похожие товары

    46 600

    Газовый котел Fondital MINORCA PLUS CTFS 11 CU, настенный, двухконтурный, закрытая камера сгорания

    ПОДРОБНЕЕЕще цены и похожие товары

    46 600

    Газовый котел Fondital MINORCA PLUS CTFS 18 CU, настенный, двухконтурный, закрытая камера сгорания

    ПОДРОБНЕЕЕще цены и похожие товары

    48 000

    Газовый котел Fondital MINORCA PLUS CTFS 15 CU, настенный, двухконтурный, закрытая камера сгорания

    ПОДРОБНЕЕЕще цены и похожие товары

    44 000

    Газовый котел Fondital ANTEA PLUS CTFS 24, настенный, двухконтурный, закрытая камера сгорания

    ПОДРОБНЕЕЕще цены и похожие товары

    79 500

    Газовый котел Fondital ANTEA PLUS RBTFS 40, настенный, одноконтурный, закрытая камера сгорания

    ПОДРОБНЕЕЕще цены и похожие товары

    80 000

    Газовый котел Fondital ANTEA PLUS CTFS 40, настенный, двухконтурный, закрытая камера сгорания

    ПОДРОБНЕЕЕще цены и похожие товары

    87 490

    Газовый накопительный водонагреватель на сжиженном газе, с открытой камерой сгорания Bradford White M-I-30S6SX (114 л)

    ПОДРОБНЕЕЕще цены и похожие товары

    196 899

    Wolf Газовый настенный конд. котёл FGB-K-24, закрытая камера сгорания, 2-контурный, c насосом Тип:

    ПОДРОБНЕЕЕще цены и похожие товары

    73 680

    Котел газовый настенный ECO Nova 10 F, двухконтурный,с закрытой камерой сгорания Количество

    ПОДРОБНЕЕЕще цены и похожие товары

    99 600

    Настенный газовый котел Viessmann Vitopend 100-W, 29.9 кВт, закрытая камера сгорания, одноконтурный

    ПОДРОБНЕЕЕще цены и похожие товары

    47 800

    Газовый настенный двухконтурный котел с закрытой камерой сгорания Buderus Logamax U072-28K (28 кВт)

    ПОДРОБНЕЕЕще цены и похожие товары

    2 страница из 11

    Лучшие газовые накопительные водонагреватели: виды, характеристики, отзывы

    Виды газовых накопительных и проточных бойлеров для нагрева воды

    Как и модели, работающие на электричестве, газовые водонагреватели подразделяются на следующие типы:

    1. Накопительные водонагреватели – вода прогревается до необходимой температуры в специальном баке, который несёт также функцию хранилища. Впоследствии владелец может в любой момент воспользоваться запасённым объёмом горячей жидкости.
    2. Проточные – поток воды проходит через устройство, нагреваясь и сразу же попадая к хозяину через смеситель.

    Тем не менее, подобное деление слишком обширно и поверхностно. Предлагаем Вам рассмотреть более детальную классификацию героев нашего обзора.

    Газовый накопительный водонагреватель с открытой камерой сгорания – мнимая выгода

    Бюджетный по стоимости, но затратный по дополнительным работам вид. Для полноценного функционирования бойлеру необходим приток воздуха, который берётся напрямую из помещения. Вся сложность установки заключается в том, что Вам придётся делать отдельный дымоход для вывода продуктов сгорания, а также вентиляцию – это лишние траты денег, времени и сил.

    Купить газовый накопительный водонагреватель, безусловно, можно, но только в случае наличия готовых коммуникаций либо при наличии очень ограниченного бюджета.

    Газовый накопительный водонагреватель с закрытой камерой сгорания – безопасный и экономичный вариант

    Следующей стадией развития газовой техники для нагрева воды являются накопительные модели с закрытой камерой сгорания. В отличие от предшественников у них отсутствует доступ к воздуху внутри комнаты, а отвод для отработанных газов осуществляется за счёт специального насоса. Эти характеристики положительно сказываются как на надёжности, так и на здоровье жильцов. По сути, такую версию можно смело считать газовым водонагревателем без дымохода – нужно сделать небольшое отверстие в стене и при монтаже совместить выход в водонагревателе в стене. Остальное – работа вентилятора.

    Несмотря на то, что для полноценной работы водонагревателям с закрытой камерой сгорания необходим коаксиальный дымоотвод, их применение будет выгоднее во всех отношениях. А для владельцев частных домов подобное решение будет практически идеальным.

    Накопительный газовый нагреватель воды с пьезорозжигом или электронной автоматикой – сбережёт десятки драгоценных минут

    Для запуска бюджетных и устаревших приборов необходимо использовать спички или специализированные зажигалки. Более современные и прогрессивные продукты упростили жизнь своих обладателей наличием пьезоэлемента либо автоматического электронного запуска и отключения.

    Девизом первой модификации является знаменитое выражение «Нажми на кнопку – получишь результат!». Для включения такого нагревателя нужно всего лишь сделать одно нажатие, создаётся искра – и вот яркое пламя уже нагревает столь необходимую для бытовых нужд воду.

    Но даже такое преимущество кажется некоторым хозяевам недостаточным. Специально для таких людей существуют изделия, оснащённые электронной автоматикой. В данном случае эксплуатация ещё проще и удобнее – для использования Вы всего лишь открываете кран подачи горячей воды в смесителе. Система сама активирует нагрев, а при закрытии вентиля погасит пламя.

    Невзирая на удобство и практичность автоматического включения/выключения газа, у подобных конструкций также есть недостаток – они менее стабильны, чем устройства с ручным управлением. В связи с этим водонагреватели с электронной автоматикой нуждаются в регулярном обслуживании и проверке работоспособности элементов аппарата.

    Проточная газовая колонка – «младшая сестра» накопительного бойлера

    К сожалению, не всегда есть возможность купить газовый водонагреватель накопительного типа. В подобной ситуации лучшим выбором будет приобретение газовой колонки. В ней также присутствует бак, но более компактный. Нагретая жидкость в такой модификации, проходя через ёмкость, поступает сразу к владельцу. Хранить воду в проточной колонке не получится, но зато срок службы и экономичность находятся на очень высоком уровне.

    Важные параметры ёмкостного газового водонагревателя – на что обратить внимание

    Пройден первый важный пункт нашего небольшого исследования. Но, задаваясь вопросом «Как выбрать газовый водонагреватель?», нельзя обойти стороной такой раздел как технические и эксплуатационные характеристики. Давайте поподробнее рассмотрим наиболее важные параметры:

    Мощность и производительность

    Практически для любой бытовой техники самым важным показателем, раскрывающим весь потенциал, является номинальная мощность. Как и в случае с электрическим водонагревателем, у героя нашего обзора значение измеряется в киловаттах.

    На практике от мощности зависит другая важная характеристика – производительность. Для более наглядного подтверждения данных слов предлагаем ознакомиться с таблицей зависимости двух характеристик.

    Значение мощности, кВт Максимальный объём воды, нагреваемый до 30 ºС, л./мин. Максимальный объём воды, нагреваемый до 50 ºС, л./мин.
    20 13 6
    26 16 8
    30 18 9

    У производительности также есть свой важный параметр, и имя ему – объём накопителя. Изучив инструкции, можно заметить прямую зависимость между тем, сколько литров может вместить нагреватель и в какой срок вода будет прогрета до определённой температуры.

    Используемые материалы + тип внутреннего покрытия бака

    На сегодняшний день существует два наиболее распространённых материала для изготовления внутреннего бака устройства – обычная сталь, покрытая слоем эмали, либо «нержавейка». Первый вариант более дешёвый и прочный, но подвержен быстрому разрушению вследствие коррозии. Вторая вариация обладает хорошей долговечностью, но сильнее разрушается от перепадов давления в системе, а также отличается высокой стоимостью.

    Для внутреннего покрытия ёмкости применяют либо упоминаемую ранее эмаль, (также встречаются модели со стеклофарфором), либо напыление из различных коррозиестойких металлов (титан, молибден). Каждая версия имеет свои сроки полезного использования, и зависят в первую очередь от интенсивности эксплуатации и температуры нагрева.

    Тип камеры сгорания

    Как мы уже рассказывали ранее, существуют агрегаты с открытой и закрытой камерой сгорания, и у каждой есть свои сильные и слабые стороны. Неправильный выбор прибора повлечёт за собой лишние затраты, а также может совершенно не соответствовать Вашим целям и ожиданиям. В случае отсутствия полной уверенности лучше отдать предпочтение классической проточной газовой колонке – риск будет минимален.

    Метод запуска розжига

    Если у Вас есть только скромная сумма денег или Вы хотите полностью контролировать процесс работы водонагревателя – лучше взять модель, в которой газ поджигается спичками, зажигалкой или пьезоэлементом. Если же хочется сэкономить время и затраты на энергоресурсы, то стоит присмотреться к моделям с автоматическим запуском/отключением.

    Наличие протекторного анода

    Для продления срока службы прибора и улучшения его сопротивления коррозии многие производители оснащают свои «детища» цинковым или магниевым анодом. В процессе использования этот элемент постепенно «испаряется», растворяясь и предотвращая нарушения целостности бака. О наличии подобного «наворота» лучше заранее уточнить у продавца или на сайте изготовителя.

    Особенности установки газового водонагревателя

    Как и у любой специфической техники, у газовых бойлеров есть свои нюансы, связанные с подготовкой и монтажом. Чтобы лучше ориентироваться в данном вопросе, предлагаем Вам посмотреть небольшое видео, из которого можно почерпнуть много полезной и нужной информации:

    что это, где рационально применять

    Газ является удобным, высокоэнергетическим топливом. Во множестве мест (небольших поселков, пригородов, деревень) работают централизованные системы его поставки. Есть возможности установить на собственном приусадебном участке газгольдер. Поэтому газовый накопительный бойлер, как и устройства прямого нагрева — популярны и распространены. Каждый газовый агрегат имеет свои особенности применения, требования к установке, уровень удобства использования.

    Что влияет на выбор конкретного устройства

    Газ, при всем своем удобстве и показателю выделяемой при сжигании энергии — имеет ключевую особенность. Это опасное топливо. Каждое устройство на газе, например, накопительный водонагреватель или колонка — должны устанавливаться, эксплуатироваться с соблюдением определенных правил, иметь четко обозначенные системы обеспечения безопасности. На выбор того или иного агрегата может влиять:

    • показатели давления газа в подающей магистрали,
    • тип газа, который подается в устройство,
    • возможность использовать подготовленный внешней установкой теплоноситель,
    • наличие перерывов в поставке или недостаточность параметров давления для запуска установки.

    Выбирать накопительный водонагреватель, газовую колонку или комбинированное устройство следует, тщательно анализируя возможности и потенциальные аварийные ситуации.

    Отличный выбор для централизованных систем подачи

    Газовая колонка, встроенная в кухонный шкаф

    Если к дому подведена магистраль от централизованной системы поставки, газовый бойлер прямого нагрева, всем известная колонка — может стать отличным выбором. Такое устройство способно:

    • непосредственно при отборе поднимать температуру воды на значительную величину,
    • обеспечивать безопасность эксплуатации,
    • гарантировать (при выборе соответствующей мощности модели) работу при существующих параметрах давления газа,
    • удовлетворять потребности в горячей воде семьи большого размера.

    Газовая колонка работает по простой схеме. Во время начала отбора воды происходит автоматический поджиг газа. Горелка отдает энергию теплообменнику, который поднимает температуру проходящей по трассе из трубок жидкости. Существуют следующие распространенные инженерные решения:

    • газовые бойлеры с открытой камерой сгорания. Данный сегмент колонок считается устаревшим. Их установка должна производиться в тщательно вентилируемом помещении с достаточным доступом кислорода, необходимо наличие дымохода с хорошей тягой,
    • газовые колонки с закрытой камерой сгорания. Технологичное устройство, не требует присутствия дымохода, действует по принципу забора воздуха снаружи дома и выброса отработанных газов через коаксиальный или комбинированный отвод. Данный тип газового бойлера прямого нагрева оснащается турбинами для обеспечения эффективной работы.

    Современные модели колонок с закрытой камерой сгорания могут устанавливаться в обычных помещениях после оценки качества дымохода, проводимого контролирующими органами. Устаревшие же бойлеры, особенно — большой мощности, требуется монтировать в специально отведенных для этого местах, котельных или подсобках, где обеспечивается достаточный приток кислорода.

    Накопительный бойлер

    Ёмкость накопительного бойлера

    В местах, где давление газа недостаточно для эффективной работы устройств прямой передачи тепла, используется газовый накопительный нагреватель. Схема функционирования такого прибора выглядит следующим образом:

    • вода подается в емкость большого объема,
    • газовые горелки, расположенные снизу, воздействуют на днище бака, осуществляя теплопередачу,
    • продукты горения выводятся по проложенной внутри бака трубе, обеспечивая дополнительный прогрев.

    Аналогично газовым колонкам, накопительный водонагреватель может быть как с открытой, так и закрытой камерой сгорания. Соответственно производится установка газового бойлера такого типа.

    К несомненным достоинствам накопительной установки относится плавность поднятия температуры. От бойлера этого класса не требуется интенсивная отдача тепла. Он может работать при низких параметрах давления в системе подачи, а также от газгольдеров, баллонов, где газ находится в жидком состоянии.

    Еще один плюс, которым обладает газовый накопительный бойлер — экономичность. Бак с водой окружен слоем теплоизоляции, поэтому температура падает медленно. Наибольшими показателями эффективности отличаются бойлеры значительного объема. Они хорошо демпфируют интенсивный отбор воды — температура мало меняется при наборе ванной, к примеру.

    Важно! Энергетическая эффективность, которой обладает газовый бойлер накопительного типа — зависит от наличия автоматических систем контроля. Самостоятельный контролируемый поджиг, отслеживание температуры воды, наличия пламени — необходимый минимум средств управления.

    Комбинированный бойлер

    Комбинированная установка

    В местах, где подача газа может временно прекращаться или при наличии, к примеру, твердотопливного котла отопления — хорошие результаты показывает комбинированная нагревательная установка. Она состоит из двух контуров:

    • газовый бойлер прямого нагрева, задача которого — обеспечить температуру воды при ее интенсивном отборе,
    • бойлер косвенного нагрева, источником тепла которого является подаваемая основным отопительным котлом жидкость или выхлопные газы, образованные при его работе.

    Комбинированные системы нагрева показывают значительную экономию денежных средств. Их рационально использовать при наличии достаточного запаса мощности котла отопительной системы. При значительной емкости они способны обеспечить потребности большой семьи в горячей воде даже без запуска контура прямого нагрева. Также, при прекращении подачи газа, комбинированный бойлер будет выполнять свои функции, используя энергетику отопительной системы.

    Системы безопасности

    Группа безопасности предохраняет от перегрева

    Газ является высокоэнергетическим, опасным топливом. Установка газового оборудования должна проводиться с четким следованием требованиям соответствующих контрольных органов. Для обеспечения безопасности эксплуатации необходимо выбирать модель, оснащенную определенным списком автоматических средств регулирования и управления.

    1. Для газовых бойлеров прямого нагрева ключевыми системами является контроль давления в подающей магистрали, защита от перегрева, клапаны сброса пара. Наличие датчика, останавливающего работу «всухую» — приветствуется.
    2. Для газовых бойлеров накопительного типа, кроме перечисленных средств, необходимыми являются режимы, задающие параметры работы в разные сезоны (лето, зима). Системы безопасности дополняются клапанами и датчиками, предназначенными для контроля жидкости в баке. Это системы сброса, диагностики показателей давления, предотвращения закипания.
    3. Бойлеры комбинированного типа обязательно должны иметь перечисленные выше системы. Самые лучшие модели могут отслеживать параметры теплоносителя или газов, поступающих от основного отопительного котла, а также — обмениваться данными с его контрольными системами.

    Современный бойлер на газе невозможно представить без определенного списка обязательных систем. Это автоматический поджиг, отслеживание наличия пламени. У моделей с закрытой камерой сгорания, оснащенных турбиной — обязателен контроль работы вентиляторов, отвечающих за подачу воздуха в топку и отвод выхлопных газов.

    Где и как размещать бойлер на газе

    Газовый нагреватель с закрытой камерой сгорания

    Бойлер на газе следует устанавливать, ориентируясь на его конструкционное исполнение, массу, габаритные показатели, требования контролирующих организаций. Устройства с открытой камерой сгорания строго рекомендовано размещать в специально отведенных помещениях: котельных, подсобках. Для бойлера потребуется дымоход и наличие достаточного уровня вентиляции для поступления кислорода.

    Современные устройства с закрытой камерой сгорания допустимо монтировать в обычных помещениях при условии вывода коаксиального или комбинированного дымохода наружу здания. Такие установки достаточно безопасны, при современных средствах контроля не несут вреда здоровью и самочувствию человека, так как не отбирают кислород из комнаты, не выбрасывают в ее объем продукты сгорания.

    Настенные бойлеры необходимо монтировать с соблюдением требований контрольных органов. В их перечень входит расстояние до ближайшего источника тепла, вертикальных элементов трассы подачи газа, счетчика. Перед установкой оформляется проект, который необходимо утверждать в газовом хозяйстве. Напольные бойлеры располагаются на надежном основании, в частных домах не рекомендуется монтировать подобные установки на втором или третьем этаже здания.

    Сложнее всего обстоит ситуация с комбинированными газовыми бойлерами. Их покупка и установка должны производиться с учетом следующих факторов:

    1. Желательно, чтобы отопительный котел и бойлер были от одного производителя, поскольку изделия отдельно взятого бренда не обязательно будут совместимы с оборудованием другого.
    2. Уровень потребляемой мощности бойлера не должен превышать запас системы отопления. Несоблюдение такого требования может привести к неприятностям и неполадкам в работе основного котла.
    3. Если в доме применена система низкотемпературного обогрева, к примеру, теплый пол — потребуется комбинированный бойлер конденсационного типа.

    Перечисленные требования известны производителям систем водоподготовки. Хороший сертифицированный бойлер комбинированного типа обязательно будет иметь в документации данные о том, с оборудованием каких брендов он совместим. В инструкции также будут содержаться рекомендации к параметрам котла отопления и другие полезные сведения.

    Использование услуг специалиста — необходимо

    Только специалист гарантирует безопасность подключения

    Газовое оборудование запрещается монтировать, подключать, запускать лицам, не имеющим соответствующего сертификата квалификации. Поэтому найм компании или специалиста — необходим. В список обязательных документов входит проект, разрешения от газовой службы, свидетельства контроля дымоходов.

    Проще всего проходят работы по замене, к примеру, старой колонки или бойлера. Для операций в новом доме или организации дополнительных структур (подачи газа, трасс теплоносителя, обвязок оборудования) — получение всех разрешений займет много времени. Оформление документов и процедуры их согласования в контролирующих органах — также стоит поручить специалистам.

    виды и принцип работы бойлеров на газе Что такое газовый бойлер

    Газовые накопительные водонагреватели необходимы в каждом частном доме, тем более что если рядом нет котельной, о горячей воде можно забыть. А она очень нужна, как минимум, для приятного отдыха в ванной и комфортного душа, мытья посуды и уборки дома.

    Широта применения газовых накопительных водонагревателей

    Поэтому накопительные газовые водонагреватели так популярны среди многих клиентов и покупаются, прежде всего, для загородных особняков и коттеджей. Но еще их часто используют в городских квартирах в целях экономии на горячем водоснабжении, на офисных и промышленных учреждениях и в других местах.

    Найти газовые водонагреватели для горячей воды в интернет-магазинах удается не всегда, по той причине, что объем их продаж не столь высок, как, например, у водонагревателей иного типа.

    Однако на сайте интернет-магазина MirCli вы сможете найти довольно большой выбор моделей нагревателей на свой вкус и кошелек.

    Рассматриваемые аппараты имеют множество плюсов, но все же их главными достоинствами является простота обслуживания и эксплуатации, экономичность, а значит, постоянный запас горячей воды, и их невысокая цена.

    Данные устройства – это стационарные бойлеры закрытого типа, имеющие атмосферную инжекционную газовую горелку для сжиженного природного газа, а также керамические теплоотводящие стержни. Водонагреватели позволяют запасти большое количество воды, в зависимости от объема бака. Он может быть различным, в каждой модели – свой, но обычно его размеры варьируются от 10 до 200 литров.

    Различия и функции

    Газовые накопительные бойлеры бывают двух типов: вертикальные и горизонтальные, и отличаются они друг от друга лишь положением бака, поэтому выбирать их нужно в соответствии с вашей ванной комнатой. Если это не имеет значения, стоит брать вертикальный, так как обычно при тех же характеристиках его стоимость будет ниже.

    Многие такие аппараты могут быть подключены сразу к нескольким точкам, так как их запас воды позволяет это.

    У многих накопительных водонагревателей имеются свои защитные функции, которые обезопасят их использование в доме. Так, если пламя в запальной горелке газового бойлера для нагрева воды вдруг погаснет, подача газа будет автоматически отключена. А многофункциональный регулятор позволяет регулировать давление в сопле, а также расход газа в горелке. Этот регулятор полезен еще и тем, что он гасит колебания давления в газовой сети на горелку.

    Газовые водонагреватели (или бойлеры) относятся к особой категории электрических агрегатов, предназначенных специально для получения горячей воды. Эти надёжные и сравнительно недорогие устройства позволяют избежать известных затруднений, связанных с отсутствием централизованного теплоснабжения или же с аварийными отключениями.

    Газовый бойлер может выпускаться в двух исполнениях: проточном и накопительном. В первом типе устройств вода пропускается через нагревательный элемент прямым потоком и сразу же поступает на выходной распределительный узел (для подачи к потребителю). По этому же принципу работает газовая колонка, в которой вода подаётся в нагревательный узел самотёком и после небольшого нагрева сразу же выводится из него.

    В газовых накопительных водонагревателях вода нагревается в течение определённого времени в специально предназначенном для этого вместительном баке , встраиваемом прямо в корпус агрегата. Ёмкость встроенного бака может составлять от 50-ти до 300 литров.

    Непосредственный нагрев воды осуществляется в специальном

    теплообменнике , в состав которого входит газовая горелка особой конструкции, посредством которой накапливающаяся в бачке жидкость постепенно нагревается. Таким образом, газовый водонагреватель накопительного типа обеспечивает плавный нагрев залитой в него жидкости, используемой лишь после достижения заданной пользователем температуры.

    Отходы от сгорания топлива удаляются из газового накопительного бойлера посредством специального отводного канала, оформленного в виде отдельно прокладываемой трубы. В комплекте любого агрегата такого типа имеется целый набор измерительных и регистрирующих датчиков, осуществляющих контроль рабочих параметров теплоносителя и системы розжига.

    Помимо этого в бойлере для нагрева воды включение и выключение горелки осуществляется в автоматическом режиме. Поступающая по входным патрубкам жидкость инициирует подачу газового топлива, после чего осуществляется её нагрев до требуемой температуры. По достижении определённой температурной отметки срабатывает установленный в системе датчик, который мгновенно останавливает подачу газа. После этого нагрев воды сразу же прекращается.

    Типы бойлерных устройств

    Различные типы газовых бойлеров для нагрева воды могут отличаться по следующим техническим характеристикам:

    • По типу газовой камеры бойлерного агрегата, которая может быть открытой или закрытой.
    • По используемому в нём механизму розжига, работающего либо от пьезоэлемента, либо от бытовой электросети 220 Вольт.
    • По способу монтажа самого устройства, которое может располагаться либо на полу, либо на стенном креплении (навесной вариант).

    Рассмотрим каждую из этих разновидностей нагревательных агрегатов более подробно.

    С открытым доступом

    Газовый бойлер, в котором тяга формируется за счёт открытого доступа, имеет работающую по схожему принципу камеру сгорания. В процессе её функционирования необходимый для сжигания газового топлива кислород поступает непосредственно из окружения (из помещения, где располагается сам агрегат).

    Образующиеся газообразные отходы выводятся через дымоход , проложенный по имеющимся в стенах отводным шахтам. Стоят агрегаты с открытой камерой сгорания намного дешевле других моделей, зато для обустройства надёжной и эффективной системы отвода потребуются существенные затраты.

    Вот почему перед тем, как выбрать газовый водонагреватель того или иного типа – обязательно нужно принять во внимание способ формирования тяги в его камере.

    С закрытой рабочей камерой

    Бойлер для горячей воды, работающий по принципу принудительной тяги – более предпочтительный вариант по сравнению с предыдущим.

    Его встроенная камера оборудуется мощным электронасосом, с помощью которого из неё принудительно удаляются газообразные отходы.

    Эта разновидность нагревательных агрегатов не нуждается в отдельной вентиляционной камере, так как необходимый для горения воздух забирается прямо из самого помещения.

    Этот фактор для владельцев частных домов, например, играет решающую роль при выборе той или иной модели.

    С пьезоэлементом

    Для запуска в работу газового бойлера прямого нагрева нет необходимости в использовании подсобных средств. Дело в том, что в каждом из таких изделий обязательно имеется пусковая кнопка, после нажатия которой оно начинает работать.

    Устройства с пьезорозжигом некоторым покупателям кажутся устаревшими образцами, однако они до сих пор пользуются определённым спросом, что объясняется их сравнительно низкой стоимостью.

    С электрическим поджигом

    Отдельные пользователи хотели бы приобрести самую «продвинутую» модель газового нагревателя для воды, оснащённого электрическим поджигом, который срабатывает автоматически при открытии крана с холодной водой.

    Газовый бойлер с электроподжигом намного удобнее всех других моделей, поскольку его устройство позволяет экономно расходовать поступающее в агрегат топливо.

    Одновременно с этим такая система надёжно срабатывает как от электрической сети, так и от аккумуляторной или простой батарейки стандартного типа.

    С установкой на пол

    Напольный вариант установки газового водонагревателя применяется в тех случаях, когда выбранный
    агрегат имеет значительные размеры и массу. Перед покупкой массивного изделия необходимо заранее побеспокоиться о подготовке отдельной комнаты для его размещения.

    Важно! При поиске подходящего помещения следует продумать вопрос подводки газовой магистрали.

    Как правило, бойлеры такого типа больше подходят для частных жилых строений, владельцы которых не имеют другой возможности круглогодично снабжать семью горячей водой. В большинстве городских квартир использование такого агрегата практически невозможно.

    Размещение на стене

    Навесные водонагреватели бойлерного типа, как правило, отличаются компактными размерами и могут размещаться прямо над унитазом .

    Газовые накопительные водонагреватели необходимы в каждом частном доме, тем более что если рядом нет котельной, о горячей воде можно забыть. А она очень нужна, как минимум, для приятного отдыха в ванной и комфортного душа, мытья посуды и уборки дома.

    Широта применения газовых накопительных водонагревателей

    Поэтому накопительные газовые водонагреватели так популярны среди многих клиентов и покупаются, прежде всего, для загородных особняков и коттеджей. Но еще их часто используют в городских квартирах в целях экономии на горячем водоснабжении, на офисных и промышленных учреждениях и в других местах.

    Найти газовые водонагреватели для горячей воды в интернет-магазинах удается не всегда, по той причине, что объем их продаж не столь высок, как, например, у водонагревателей иного типа. Однако на сайте интернет-магазина MirCli вы сможете найти довольно большой выбор моделей нагревателей на свой вкус и кошелек.

    Рассматриваемые аппараты имеют множество плюсов, но все же их главными достоинствами является простота обслуживания и эксплуатации, экономичность, а значит, постоянный запас горячей воды, и их невысокая цена.

    Данные устройства – это стационарные бойлеры закрытого типа, имеющие атмосферную инжекционную газовую горелку для сжиженного природного газа, а также керамические теплоотводящие стержни. Водонагреватели позволяют запасти большое количество воды, в зависимости от объема бака. Он может быть различным, в каждой модели – свой, но обычно его размеры варьируются от 10 до 200 литров.

    Различия и функции

    Газовые накопительные бойлеры бывают двух типов: вертикальные и горизонтальные, и отличаются они друг от друга лишь положением бака, поэтому выбирать их нужно в соответствии с вашей ванной комнатой. Если это не имеет значения, стоит брать вертикальный, так как обычно при тех же характеристиках его стоимость будет ниже.

    Многие такие аппараты могут быть подключены сразу к нескольким точкам, так как их запас воды позволяет это.

    У многих накопительных водонагревателей имеются свои защитные функции, которые обезопасят их использование в доме. Так, если пламя в запальной горелке газового бойлера для нагрева воды вдруг погаснет, подача газа будет автоматически отключена. А многофункциональный регулятор позволяет регулировать давление в сопле, а также расход газа в горелке. Этот регулятор полезен еще и тем, что он гасит колебания давления в газовой сети на горелку.



    Выбирая оборудование для обеспечения потребностей ГВС жилого дома или квартиры обращают внимание на несколько технических и эксплуатационных характеристик. Значение имеет: степень автоматизации, габариты оборудования, функциональные возможности и удобство эксплуатации.

    Установить можно газовый накопительный водонагреватель, колонку или БКН. У каждого типа оборудования есть свои особенности. Чтобы определиться с выбором следует рассмотреть принцип работы накопительных газовых бойлеров и сравнить характеристики с теми, что отличают колонки и БКН. Необходимо разобраться в основных различиях водогрейного оборудования.

    Принцип работы накопительного газового бойлера

    Существует несколько различных видов водонагревателей. Несмотря на разницу в конструкции, все газовые бойлеры емкостного типа отличаются одинаковым принципом работы. Нагрев воды осуществляется следующим образом:

    • Камера сгорания – внизу корпуса находится горелка с принудительной или естественной тягой. При сжигании газа выделяется тепло. В отличии от проточных колонок горелка не контактируется с теплообменником непосредственно. Задача камеры сгорания генерировать тепло и направлять его в жаровую трубу.
    • Теплообменник – в бойлере нет привычных для проточных водонагревателей радиаторов. Тепло, выделяемое при сжигании газа, направляется в жаровую трубу. Стенки разогретой трубы контактируют с водой для ГВС. Происходит теплообмен.
    • Подача воды потребителю – нагретая жидкость остается в теплоизолированной емкости. Водонагреватель в автоматическом режиме поддерживает температуру. При открытии крана водоснабжения создается давление горячей воды, как в обычном бойлере, посредством вытеснения ее жидкостью из ХВС. Горячая вода моментально подается потребителю.

    Первый нагрев осуществляется в течение 20-30 минут. После чего бойлер продолжает поддерживать необходимую комфортную температуру, при этом расход газа сводится к минимуму. Во внутреннем устройстве присутствует: автоматика, система для предотвращения кальциевых отложений (магниевый анод), а также различные датчики (давления газа, воды, тяги). Объем накопительной емкости для бытовых целей варьируется от 80 до 200 л.

    Как выбрать газовый бойлер накопительного типа

    На рынке газового водогрейного оборудования представлено несколько десятков различных моделей бойлеров. При выборе специалисты рекомендуют обращать внимание на несколько технических характеристик:

    • Тип бака – как правильно рассчитать объем накопительной емкости объясняется ниже. Кроме вычислений нужно определиться с выбором материала бака. Производители изготавливают баки из следующих видов металла:
      1. Из нержавеющей стали – оптимальный материал, отличающийся длительной эксплуатацией, устойчивостью к коррозии. Единственный недостаток: высокая стоимость. Нержавейка имеет несколько классов. Для накопителя можно использовать только специальную пищевую нержавейку.
      2. С эмалированным баком – существует несколько типов покрытия. Раньше бак бойлера защищали с помощью обычной эмали, которой покрывали посуду. Дешевые модели водонагревателей до сих пор используют такой тип защиты. Недостатки: подверженность механическим повреждениям и термическому воздействию. Срок службы даже при бережном использовании не превышает 5 лет.
        Стеклокерамическое покрытие – модифицированная эмаль с хорошими прочностными характеристиками и термостойкостью. Стеклокерамику отличает более длительный срок эксплуатации, до 7-8 лет службы.
      3. С титановым напылением – по характеристикам бойлеры схожи на те, что изготовлены из нержавеющей стали. Бак емкостного бойлера свободно проработает не менее 10 лет, при этом на долговечность не влияет интенсивность нагрева воды (как в случае с обычным эмалевым покрытием).
    • Тип горелки – существуют обычные атмосферные и закрытые горелочные устройства, с принудительной подачей кислорода в камеру. При выборе ориентируются на технические условия помещения, используемого под установку. Существует несколько типов накопительных емкостей:
      1. Атмосферные газовые бойлеры – забирают воздух из котельной, при помощи естественной циркуляции.
      2. Турбированные накопительные водонагреватели с закрытой камерой сгорания – подача кислорода осуществляется с улицы (модели с коаксиальным дымоходом) или из помещения, принудительным образом. Турбо бойлеры отличаются экономичностью. Недостатки: шумят во время включения, энергозависимы.
    • Тип розжига – не все водонагреватели работают одинаково. По принципу включения различают два основных типа накопителей:
      1. Автоматический розжиг – работает на батарейках или от сети. Включение происходит при понижении температуры воды ниже заданных параметров. Водонагреватели с электронной системой розжига работают в полностью автоматическом режиме. От потребителя требуется только выставить температуру нагрева.
      2. Пьезорозжигом – в этом случае внутри водонагревателя предусматривается постоянно работающий фитиль. Розжиг выполняется вручную. Пламя запальника поджигается пьезоэлементом. Фитиль работает постоянно и зажигает основную горелку.
    • Тип топлива – бойлеры емкостного типа работают на пропане (баллонном газе) и метане (от центральной магистрали). Существуют универсальные модели. Последние легко переоборудуются на альтернативное топливо, после смены форсунок и переключения режима. Водонагреватели с возможностью работы от баллона могут .
    • Принцип монтажа – конструкция накопителей выполнена в двух решениях. Первые предназначены для напольной установки. Объем накопительной емкости практически не ограничен. Водонагреватели для настенного монтажа ограничены в объеме. Максимальная вместимость, как правило не превышает 100 л.

    После выбора накопительной емкости по 5 описанным выше критериям, переходят к расчетам объема накопительного водонагревателя. Вычисления можно сделать самостоятельно.

    Как рассчитать объем

    Главным недостатком газовых бойлером остаются ограничения в количестве подаваемой горячей воды. После опустошения бака, приходится ждать около получаса для нагрева дополнительной порции ГВС, что достаточно неудобно. Чтобы снизить указанный недостаток к минимуму потребуется правильно рассчитать объем бака бойлера. При вычислениях учитывают несколько нюансов:

    • объема накопителя должно быть достаточно для комфортного мытья и обеспечения остальных потребностей в горячей воде;
    • чрезмерная вместительность бойлера приводит к ненужным затратам газа при нагреве ГВС.

    Расчеты начинают с определения фактических потребностей горячего водоснабжения частного дома или квартиры. Затраты ГВС рассчитывают в зависимости от водных процедур. В определении потребностей можно посмотреть на информацию, приведенную в таблице:

    В таблице приведены данные для обеспечения ГВС в частном доме или квартире на базе газового накопительного водонагревателя, на одного человека. После несложных вычислений можно рассчитать, что для удовлетворения потребностей в горячей воде для 2-3 человек понадобится емкость на 60 л., для четырех на 80 л. Вместительность бойлера указана без приема ванны.

    Чтобы полноценно обеспечить ГВС в большом доме, с несколькими санузлами, рекомендуется установить водонагреватель на 180 л, воды будет достаточно для приема душа несколькими членами семьи одновременно.

    Для точных расчетов используют формулу: объём = N х (t0 – t1) : (t2 – t1) . В сокращениях N – расход воды, t0 – необходимая температура нагрева; t1 – холодная вода; t2 интенсивность ГВС подаваемого из бойлера.

    Чтобы свести арифметические расчеты, связанные с вычислениями объема к минимуму, можно воспользоваться специальными онлайн калькуляторами.

    Какой фирмы газовый бойлер лучше

    После определения объема накопительной емкости и выбора необходимых технических и эксплуатационных характеристик переходят к подбору водонагревателя по компании производителю. На отечественном рынке продукция представлена исключительно зарубежными брендами. Газовых бойлеров российского производства не бывает. Лидерами продаж остаются чешские накопители. Стабильной популярностью пользуются бойлеры американского производства.

    Ниже приводится список самых покупаемых и наиболее популярных газовых накопителей. Рейтинг составлен по реальным отзывам потребителей. Для удобства популярные модели разделены на две группы, по принципу работы:

    1. Атмосферные:
      • Ariston SGA 200;
      • Hajdu GB120.1;
      • Baxi SAG3 190;
      • American Water Heater PROLine G-61-50T40-3NV.
    2. Турбированные:
      • Hajdu GB80.2;
      • Bradford White DS1-40S6BN;
      • Roda GasKessel GK 80.

    В списке присутствуют модели от 80 до 190 л. , полностью энергонезависимые и те, которые не могут работать без электричества. Все бойлеры испытаны временем и заслуживают похвалу благодаря удобной эксплуатации и длительному сроку службы.

    Требования к установке ёмкостного газового водонагревателя

    Все газопотребляющее оборудование устанавливается по единым нормам, описывающим правила размещения и подключения. Монтаж разрешен исключительно в комнатах, соответствующих техническим условиям.

    Газовые накопительные водонагреватели, работающие на сжиженном газе, не нуждаются в регистрации и могут устанавливаться самостоятельно. Чтобы получить гарантию, в паспорте обязательно должен быть штамп о вводе оборудования в эксплуатацию и акт работ, составленный монтажной бригадой, осуществляющей подключение и имеющей необходимую лицензию на проведение работ.

    Емкостный газовый водонагреватель на магистральном газе устанавливается только после получения технических условий и изготовления проектной документации. Правила размещения:

    • площадь котельной не менее 8 м²;
    • допускается размещение в нежилых технических помещениях;
    • обязательно наличие форточки или открывающегося окна;
    • в котельной должна присутствовать естественная приточно-вытяжная вентиляция, не допускается одновременное наличие принудительной вытяжки;
    • циркуляция воздуха должна обеспечить тройное воздухозамещение.

    Бездымоходные газовые накопительные водонагреватели подключаются к коаксиальной трубе, через которую выводятся продукты сгорания и осуществляется забор воздуха с улицы. В существующих СНиП нет отдельных правил, оговаривающих подключение и размещение накопителей с закрытой камерой сгорания. Монтаж выполняется в согласии с общими требованиями к установке емкостного газового водонагревателя.

    Бойлеры без дымохода располагаются так, чтобы подключение к коаксиальной трубе соответствовало следующим нормам:

    • горизонтальный участок не более 3 м;
    • допускается 2 поворотных угла;
    • наклон трубы не менее 3° от водонагревателя.

    Устройство коаксиального и обычного дымохода в частном доме подразумевает использование противопожарных разрывов при прохождении через плиты перекрытия, деревянные поверхности и стены здания.

    Проблема получения горячей воды актуальна среди жителей частного сектора. Довольно часто домовладельцы применяют газовые водонагреватели накопительного типа. Хотя такой вариант нагревателя и стоит дороже, но он быстрее себя окупает за время эксплуатации: газ во много раз дешевле электричества.

    Нагревание происходит в довольно вместительном баке , который является основной частью всей конструкции. Его размер колеблется в пределах от 50 до 300 литров. Нагрев происходит при помощи теплообменника , продукты сгорания выводятся из изделия при помощи отводной трубы. В наличии имеются и специальные датчики, в обязанности которых входит контроль разных параметров, теплоизолирующие элементы, система розжига, патрубки подачи холодной и вывода нагретой воды.

    Бойлер заполняется водой автоматически. При поступлении в бак холодной воды, включается подача газа на горелку, образующийся при этом тепловой поток выходит из изделия через трубу специальной конструкции (с турбулятором), по пути нагревая объем воды. При достижении установленного показателя температурный датчик отключает газ и нагрев прекращается.

    В чем отличие такого водонагревателя от газовой колонки? Накопительный бойлер постепенно нагревает залитый в него объем воды, и только при достижении заданной потребителем температуры ее можно использовать. Газовая колонка греет воду сразу, так как работает по принципу проточного нагревателя. Объединяет оба устройства лишь то, что в качестве источника тепла они используют газ.

    Наглядную информацию об устройстве газового бойлера вы можете почерпнуть из этого видео:

    Виды бойлеров

    Такие бытовые приборы специалисты классифицируют по нескольким критериям:

    1. Тип камеры сгорания – открытый или закрытый.
    2. Система розжига – от пьезоэлемента или электрической домашней сети.
    3. По способу установки – на полу или настенный вариант.

    Газовый водонагреватель с тягой открытого типа оснащается аналогичной камерой сгорания. Работа их осуществляется по такому принципу: кислород, так нужный для устойчивой работы, поступает непосредственно из помещения, где расположен бойлер. Все продукты сгорания удаляются через дымоход , который пользователю надо установить заранее.

    Стоимость такой разновидности водонагревателей дешевле, но обустройство системы дымохода влетит в копеечку, что не прельщает пользователей.

    С закрытой камерой сгорания

    Бойлер, использующий принудительную тягу, считается специалистами более экономичным вариантом для размещения в своем доме: его закрытая камера имеет специальную систему удаления продуктов сгорания при помощи мощного насоса . Этот вид не требует отдельной вентиляционной системы, потому что они не используют воздух из помещения для устойчивого горения – этот факт становится решающим при выборе их домовладельцами частных строений.

    С пьезоэлементом

    Чтобы запустить современный газовый водонагреватель, уже не нужны спички или зажигалка – на каждом изделии есть специальная кнопка, при нажатии которой агрегат начинает работу. Изделия такого класса оснащены пьезоэлементом, который и осуществляет поджог газа. Многие пользователи считают это атавизмом, устаревшим вариантом, но эти бойлеры не теряют своей популярности из-за невысокой цены.

    Некоторые домовладельцы стремятся приобрести самую последнюю модель газового бойлера с новейшей системой автоматического запуска , который работает самостоятельно – стоит только открыть вам кран. Аналогичные модели намного удобнее при эксплуатации и весьма экономно расходуют голубое топливо, а пьезоэлемент может работать от электрического питания или батареек типа Марс.

    Напольный вариант

    Установка газового водонагревателя на полу осуществляется из-за довольно больших габаритов и массе: бак изделия может вмещать 100-300 литров воды. Прежде чем приобрести такое массивное устройство, необходимо оборудовать место для него – идеальный вариант в отдельном помещении , куда без труда можно подвести газ. Такие бойлеры покупают владельцы частных домов для обеспечения всей семьи горячей водой круглый год, в квартире городского многоэтажного дома поместить такого гиганта было бы проблематично.

    Размещение на стене

    Как правило, при таком варианте водонагреватели имеют более компактный вид: размещают их в ванной комнате над раковиной или унитазом , что позволяет пользователям экономить пространство и использовать его более рационально. Эти водонагреватели рассчитаны на небольшой объем, поэтому их можно устанавливать в городской квартире любого размера – изделие обеспечит вас горячей водой, при этом не занимая много места.

    Какой объем выбрать

    Чтобы выбрать газовый водонагреватель накопительного типа, который идеально подойдет для вашей семьи, надо знать расход горячей воды на одного человека. Специалисты уверяют, что эта цифра находится в пределе 50-70 л. ежесуточного потребления. Производители аналогичного оборудования выпускают различные варианты с объемом до 300 л., поэтому выбрать необходимый вариант будет не так уж трудно.

    Когда водонагреватель приобретается для семьи, проживающей в собственном доме за городом, то надо рассматривать варианты никак не ниже 150 литров – именно такой объем может удовлетворить потребности для личной гигиены всех домочадцев. Для тех, кто сомневается в справедливости этого утверждения, сделаем небольшие вычисления:

    • принять ванну – минимум 150;
    • душ – 50-100;
    • утренняя гигиена – 15 литров;
    • на мытье посуды – не более 30 л.

    Теперь все это помножить на членов семьи – результат вряд ли вас порадует.

    Объем бойлеров от 200 литров считается оптимальным вариантом для большой семьи с маленькими детьми.

    Дополнительные параметры выбора устройства

    Выбирая накопительный газовый бойлер, следует обращать внимание на следующие важные параметры.

    Номинальная мощность

    Этот показатель у газовых изделий начинается от 4-6 кВт: в бойлере с объемом бака не менее 150 литров устанавливаются горелки мощностью 7 кВт – для нагревания всего объема нужно всего около часа. У электрического бойлера аналогичных параметров нагрев занимает от 2 до 4 часов. Здесь решающим фактором является то, что газ намного дешевле, а в эксплуатации есть и другие нюансы в пользу газового варианта.

    Материал изготовления

    Бак современных изделий изготавливается из простой марки стали с покрытием специальными составами или же из весьма недешевой нержавеющей стали. Каждый вариант имеет свои плюсы и минусы.

    Первый вариант намного дешевле второго, но при выборе пользователю надо учитывать и тот момент, что первый бак имеет более тонкие стенки, что при возникновении частых гидроударов в системе водопровода, имеет основное значение. Нержавеющая сталь более устойчива к воздействию коррозии, а спецпокрытие эмалью со временем может растрескиваться – емкость быстро ржавеет и становится непригодной для эксплуатации.

    Когда применяются различные напыления от титанового до стеклофарфора , то срок службы емкости имеет разные временные значения, но состав покрытия оказывает сильное влияние на финальную стоимость изделия. Здесь есть и другой нюанс: от частого перепада температур со временем появляются микротрещины, для исключения их появления пользователь должен настроить температуру, не превышающую 60 0 C. Иногда для предотвращения развития различных бактерий, надо прогревать воду почти до кипения.

    Сегодня самыми надежными считаются бойлеры с баками из нержавеющей стали. Их гарантия составляет 7-10 лет, в то время как у баков с покрытием из стеклофарфора – всего не более 12 месяцев.

    Анод из магния

    Все бойлеры оснащаются таким приспособлением, техническое название его – электрохимическая защита с протекторным анодом, который делают в основном из магния, иногда из цинка. Анод постепенно растворяется за счет окисления, обеспечивая надежную защиту внутренней поверхности бака от коррозии . От структуры воды зависит и замена: его меняют не менее раза в год для емкостей с напылением, а когда установлен бак из нержавейки, то менять анод почти не приходится. При покупке всегда интересуйтесь о наличии магниевого устройства внутри изделия или найдите аналогичную информацию в инструкции по эксплуатации.

    Схема врезки и установка

    Монтаж газового оборудования строго регламентирован, поэтому без специалиста с соответствующим допуском вам не обойтись – иначе рассчитывать на гарантийное обслуживание впоследствии не придется.

    Схема подключения накопительного газового водонагревателя

    1. Бойлер устанавливается таким образом, чтобы между изделием и стеной был промежуток, необходимый для осмотра и обслуживания всех узлов.
    2. Для подключения используется труба не менее ¾ дюйма, при этом есть важная особенность: труба отвода горячей воды подключается слева, а подвод холодной воды – справа.
    3. Чтобы избежать перегревания водонагревателя необходимо применять предохранительный клапан .
    4. Прежде чем делать подключение устройства к системе водопровода, включите воду и проверьте ее качество на предмет посторонних примесей. А лучше установите на трубе подвода специальный фильтр , защищающий дорогое оборудование.
    5. Мало кто из пользователей знает, что давление не должно превышать восьми бар, в противном случае надо ставить понижающий редуктор.
    6. Из гидравлического клапана постоянно будет капать вода – это нормально, но надо установить трубку отвода ее в канализацию, чтобы она не попала на корпус бойлера.
    7. Если зимой вы постоянно не проживаете в загородном доме, то при каждом отъезде слейте воду, иначе техника придет в негодность.

    Как видите, есть много нюансов при установке водонагревателя на газу, но если сделать все, что требуется – то изделие будет работать исправно долгое время.

    Меры безопасности

    Часто у многих пользователей появляются сомнения в безопасном использовании оборудования с использованием открытого пламени, но производители заверяют, что приняли все необходимые меры по безопасности. К таким системам относятся:

    • датчик тяги , который срабатывает при любом нарушении функций дымохода – он сразу отключает подачу газа;
    • гидравлический клапан – он мгновенно реагирует на отсутствие воды, сразу блокируется подача газа, чтобы не было перегрева оборудования;
    • контроллер пламени – это обыкновенная термопара, иногда она дополняется ионизированным корректором, если пламя по какой-то причине гаснет, то перекрывается поступление газа, тем самым предотвращается его нежелательная утечка.

    Вытяжной колпак, который есть у любого изделия такого класса, предотвращает возможность обратного притока в помещение, где установлен бойлер, продуктов горения. Поэтому пользователь может не беспокоиться – все вредные вещества надежно удаляются и обитателям загородного дома не грозит утром головная боль из-за использования газового водонагревателя.

    что лучше, преимущества и недостатки каждого типа, сравнение характеристик и стоимости моделей газовых котлов


    Надежный котел отопления залог тепла и уюта в доме

    Каждый потребитель решает эту задачу в своем по-своему, но одно можно сказать с уверенностью: с устаревшим котлом все меры по энергосбережению не дадут ощутимого эффекта. Надежный котел, вне зависимости от используемого топлива, является сердцем любой отопительной системы. Именно от его работы зависит тепло в доме, которое так необходимо нам в холодное время года. Но чтобы стоимость тепла не разорила семейный бюджет, старый котел необходимо заменить на новый, современный и экономичный.


    Ассортимент котлов необычайно велик, и потребитель может выбрать модель, предназначенную как для отопления частного дома, так и для организации автономного отопления в квартире.

    Классификация котлов и общий принцип их работы

    Отопительные котлы классифицируются по нескольким параметрам:

    • Вид топлива.
    • Мощность.
    • Количество контуров.
    • Способы установки (пол или стена).
    • Тип камеры сгорания (открытая или закрытая).

    Если в котле электрического отопления вода нагревается непосредственно ТЭНом, то в газовых, твердотопливных и дизельных котлах для нагрева теплоносителя используется открытое пламя, которое создается за счет сжигания топлива в специальной камере. Камеры сгорания топлива бывают открытыми или закрытыми, а процесс горения и температурный режим контролируется надежной системой автоматики.

    Принцип работы любого отопительного котла прост. Топливо догорает, нагревает теплоноситель, который через радиаторы отдает тепло в помещение. В дизельных котлах используются открытые камеры, а различные модели газовых и твердотопливных котлов могут иметь как открытую, так и закрытую конструкцию камеры сгорания. Рассмотрим их отличительные характеристики, а также достоинства и недостатки.

    Особенности открытой камеры сгорания

    Открытая камера сгорания представляет собой горелку, нагревающую змеевик, по тонким трубкам которого протекает теплоноситель (вода). Как известно, для поддержания процесса горения необходимо наличие кислорода. Конструкция открытой камеры предусматривает поступление кислорода из окружающего воздуха по специальным каналам. Выхлопные газы удаляются естественным путем через дымоход.


    Котел с открытой камерой
    В помещении, где установлен котел, должно быть открывающееся окно , которое обеспечивает естественный приток свежего воздуха и устраняет высокие концентрации угарного газа. Конструкция открытой камеры сгорания достаточно проста, а обслуживание таких котлов состоит из следующих мероприятий:

    1. Чистка горелки.
    2. Удаление накипи со змеевика.
    3. Чистка дымоходов.
    4. Контроль работы устройств автоматики.

    Следует иметь в виду, что при всех достоинствах и недостатках открытых камер сгорания цена таких котлов на порядок ниже стоимости котлов с закрытой камерой, что часто является основным критерием выбора отопительное оборудование. А ощутимой экономии топлива можно добиться только установив водяной насос, а также тщательно утеплив дымоход и стены дома.

    Советы по выбору котла

    В системе отопления котел занимает центральное место, и по праву может считаться сердцем системы теплоснабжения. Современные котлы, помимо чисто профессиональных качеств, обладают еще и эргономичным дизайном, что, безусловно, нравится каждому владельцу.

    Бойлеры напольные и настенные. Напольные котлы, как следует из названия, устанавливаются в пол и чаще всего подключаются к высокопроизводительному емкостному водонагревателю для приготовления горячей воды для бытовых нужд. Настенные котлы идеально подходят для отопления квартиры или жилого дома и приготовления горячей воды для бытовых нужд. Настенный котел отвечает всем современным требованиям по минимуму занимаемой площади. По сравнению с напольным настенным котлом он имеет меньшие габариты и не занимает большой площади, так как устанавливается на стену. Его можно легко установить на кухне, в ванной или на чердаке.

    Остановимся на настенном котле и рассмотрим его подробнее.

    Котел является теплогенератором, в нем энергия от сгорания топлива передается посредством теплообменника теплоносителю, которым чаще всего является вода.

    Особенности настенных котлов

    Настенные котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы обеспечивают только отопление помещений.

    Двухконтурные – одновременно отапливают помещение и обеспечивают горячее водоснабжение. Преимущество двухконтурных котлов перед одноконтурными кажется очевидным, ведь покупая один котел, вы решаете сразу две задачи. Но бывают и отдельные случаи, например, в частном доме может быть центральный водопровод, а отопления нет. Тогда на помощь приходят одноконтурные котлы.

    В настенных котлах принцип нагрева воды проточный. Теплоноситель – вода в емкости не нагревается, а нагревается в «проточном режиме».

    Настенные котлы с открытой и закрытой камерой сгорания

    Настенные котлы также подразделяются на котлы с открытой и закрытой камерой сгорания.

    В котлах с открытой камерой сгорания (с естественной тягой) воздух для горения забирается непосредственно из помещения, в котором находится котел, а отходящие газы выводятся в дымоход, который должен быть предусмотрен в помещении. Когда нет дымохода или котел будет устанавливаться в квартире, где дымоход не предусмотрен в принципе, на помощь приходят котлы с закрытой камерой сгорания. В этом случае котел оснащается специальной системой дымоудаления. Дело в том, что в конструкцию такого котла входит дымосос, который принудительно удаляет продукты сгорания из топки, и, соответственно, ему не нужен дымоход с естественной тягой.

    Преимущество таких котлов в том, что они не сжигают кислород в помещении и не требуют дополнительной подачи воздуха для поддержания процесса горения. Такая схема котельной: настенный газовый котел с закрытой камерой сгорания с коаксиальным дымоходом чаще всего используется при организации квартирного отопления. Удобство заключается в том, что хозяин сам может регулировать интенсивность отопления и подачи воды. А также нет необходимости платить за соседей, если в доме организована общая котельная, и оплата начисляется без счетчиков тепла, поквартирно. В результате получается экономия на установке короткого и недорогого коаксиального дымохода вместо традиционного, более дорогого.

    Часто бывает, что хозяин не хочет выводить дымоход на крышу коттеджа из эстетических соображений, либо опасаясь, что скат крыши может покрыться сосульками и дымоход просто сломается. В таких случаях выручает и вертикальный коаксиальный дымоход.

    Возможности настенных котлов

    Настенные газовые котлы предназначены для отопления частных домов или квартир, а также для приготовления горячей воды. Как правило, они имеют компактные размеры, при этом удачно сочетая в себе множество полезных свойств. Производители учитывают, что котел все время будет перед глазами, поэтому настенные котлы имеют изысканный дизайн.

    Котел управляется автоматикой, которая в зависимости от степени автоматизации сама будет поддерживать заданную температуру в доме. Например, вы сами можете управлять работой котла, устанавливая нужную температуру на заданное время ( таймер) и в нужном помещении (например, ночью температура +20, а днем ​​+22). В систему отопления может входить «теплый пол», температура которого также может регулироваться котлом. Газовый котел автоматически выключается при отсутствии газа и автоматически включается при включении газа, то есть имеет блок автоматического розжига. Автоматика котла контролирует наличие пламени, тягу в дымоходе, нагрев теплоносителя.

    Выбор настенного котла

    Для начала нужно определиться, какой котел вам нужен: одноконтурный или двухконтурный.

    Далее необходимо определить требуемую мощность котла.

    Тепловые потери 1 м² площади дома в среднем можно принять за 100 Вт. Но это при условии, что к вашему дому не примыкают неотапливаемые помещения. При этом потолки в нем должны быть 3 м и не очень много окон. Если вы хотите обогреть угловую комнату, либо комнату с двумя и более окнами, то для обогрева 1 м² потребуется около 150 Вт.

    Более подробный расчет можно получить у менеджеров-консультантов, которые подберут оборудование исходя из параметров вашего дома или квартиры.

    Допустим, вы уже примерно определились или помогли вам определить требуемую мощность для нужд отопления.

    Следующий вопрос, который вам предстоит решить, это производительность котла для горячего водоснабжения. И здесь приблизительная математика тоже очень проста. Один кран выдает около 400 л/ч. В технических характеристиках котла производительность обычно указывается в минутах, т.е. в л/мин. Итак, если вам достаточно одной точки горячего водоснабжения, то вам нужен бойлер производительностью 400 л/ч: 60 = 6,6 л/мин.

    Если после оценки потребностей Вам необходимо не менее двух точек горячего водоснабжения, то котел, который Вам подойдет, должен иметь производительность не менее 13,2 л/мин. Итак, с расходом мы вроде бы разобрались. Однако это не совсем так.

    Дело в температуре воды. Ведь мы моем руки, посуду, принимаем душ, как правило, не горячей, а теплой водой. Точнее, комфортная температура «теплой» воды около 40°С. Возвращаясь к характеристикам котлов, у которых кроме диапазона температур ГВС, например, 30-50 С°±3 С°, такой параметр задан как расход при Δt 25; тридцать; 35. Что это за Δ? Все очень просто: это разница между температурой холодной воды, поступающей в котел, и горячей воды, нагретой котлом. Предположим, что температура холодной воды равна 10°С. Чтобы получить на выходе желаемые 40°С (или чуть меньше – дело вкуса), нам нужно нагреть воду на 30°С. Соответственно нас интересует постоянный расход воды при Δt 30 С°, который, например, равен 13,2 л/мин. Так, этот котел гарантированно обеспечит две точки подачи воды при любом режиме использования.

    Итак, выбираем котел по мощности ГВС и, возвращаясь в графу «мощность», очень удивляемся, увидев 27,5 кВт.

    «Где такой мощный дом 150 м²? Это ошибка!” – говорите вы продавцу. Нет, не ошибка. Ведь завышенная мощность настенного крепления обусловлена, как правило, вашими аппетитами к приготовлению горячей воды.

    Важным критерием выбора является открытая или закрытая камера сгорания.Если вы собираетесь размещать котел в отдельном доме, то предпочтительнее котел с открытой камерой сгорания.Если настенный котел предполагается в квартире или в доме, где есть без дымохода, следует выбирать котел с закрытой камерой сгорания.

    Современные настенные газовые котлы обладают целым рядом преимуществ. Во-первых, они остаются работоспособными (не блокируются и не отключаются) при достаточно широком диапазоне давления газа. Это свойство просто жизненно необходимо при использовании котлов в России, ведь в нашей стране существует проблема постоянного перепада давления магистрального газа. Хорошие настенные котлы стабильно зажигаются и работают даже при давлении газа в 2 мбар. Конечно, мощность при таком давлении снижается почти в 6 раз, но работает стабильно. При этом они сохраняют не менее 90% мощности при давлении газа 13 мбар.

    Во-вторых, почти все котлы имеют систему управления мощностью горелки, которая позволяет плавно изменять мощность горелки в диапазоне 37-100% в зависимости от потребности и тем самым снизить вероятность образования накипи в теплообменнике, повышая комфорт использования.

    В-третьих, они оснащены всеми необходимыми степенями защиты для обеспечения высокого уровня безопасности данных котлов. Настенные котлы Electrolux имеют два уровня защиты от образования накипи. С одной стороны, это система контроля температуры первого контура, позволяющая практически мгновенно реагировать на критическое повышение температуры в теплообменнике, что значительно снижает вероятность образования накипи. С другой стороны, он также имеет магнитную систему уменьшения накипи, основанную на том, что под действием магнитного поля соли отделяются и выравниваются таким образом, что при нагревании они не выпадают в осадок. Если этого не происходит, и на теплообменнике оседает накипь, он сгорает и котел становится неисправным.

    РУСКЛИМАТ представляет широкий ассортимент надежных, долговечных и экономичных настенных газовых котлов, а также предлагает свои услуги по подбору, установке и обслуживанию оборудования. Наши специалисты, исходя из ваших потребностей, индивидуально подберут наиболее подходящее для вас оборудование.

    www.rusklimat.ru

    Особенности закрытой камеры сгорания

    Закрытая камера сгорания – это закрытая зона с горелкой, куда через коаксиальный дымоход, представляющий собой трубу в трубе, нагнетается воздух, а продукты сгорания удаленный. Принудительная циркуляция воздуха обеспечивается за счет использования электровентилятора, что ставит систему отопления в зависимость от наличия электроэнергии, а также повышает уровень шума в помещении.

    Нагнетаемый воздух нагревается отходящими газами, что способствует полному сгоранию топлива Это, в свою очередь, повышает КПД котлов с закрытой камерой и повышает их экологическую безопасность. Котлы с закрытой камерой легко монтируются, не требуют громоздких дымоходов, отлично подходят для организации автономного отопления в квартирах.

    К недостаткам можно отнести регулярное техническое обслуживание, значительный расход электроэнергии и опасность промерзания зоны горения из-за малой длины коаксиального дымохода. Экономия топлива, которую обеспечивают герметичные камерные котлы, обычно компенсируется затратами на электроэнергию, техническое обслуживание и приобретение запасных частей, необходимых в случае ремонта.

    Ремонт и строительство

    Производители, модели и цены газового настенного двухконтурного котла с закрытой камерой сгорания

    Острая конкуренция на рынке и агрессивная реклама не дает права однозначно утверждать первенство того или иного модель. Многие ресурсы охотно публикуют рейтинги настенных двухконтурных, но они могут существенно отличаться друг от друга. Однако можно отметить определенную тенденцию. Некоторые модели кочуют из списка в список, хотя зачастую и не на первых местах. Это может сказать только об одном – эти товары действительно заслуживают внимания и должны иметь некоторые преимущества при выборе. Хотя окончательное решение о том, какая модель лучше, останется за покупателем, который может ориентироваться на собственные предпочтения.

    Естественно, этот сегмент рынка не остался без внимания Bosch. Трудно представить реальную или виртуальную торговую площадку бытовой техники без своего логотипа.

    Продукция итальянских фирм – Baxi, Ferroli, Ariston и других менее известных компаний – широко представлена ​​в России. Репутация этих продуктов высока. Они славятся своей экономичностью и великолепным дизайном.

    За эти же качества любимы в России и французские котлы Saunier Duval.

    Все больше российских компаний вынуждены обращать на себя внимание. В первую очередь это «ГазЛюкс», «Жуковский завод газового оборудования», «Нева Люкс», «Гидропресс».

    Бытовые котлы «Газлюкс» конкурируют с продукцией ведущих фирм не только за счет доступной цены

    Ниже приведены сравнительные характеристики наиболее продаваемых настенных газовых двухконтурных котлов с закрытой камерой сгорания.

    Таблица 1. Сравнительные характеристики настенных газовых двухконтурных котлов.

    Picture Manufacturer Model Power Price, rub
    Wolf (Germany) Wolf CGG-1K-24 24 kWt 65 300
    Vaillant ( Германия) vaillant ecotec плюс Vuw int IV 246 24 кВт 87 220
    Bosch (Германия) Bosch Gaz 6000 WBH 6000.474.774.774. Bosch Gaz.0160
    Baxi (Italy) Baxi Luna-3 Comfort-240 Fi 24 kWt 54 018
    Ferroli (Italy) Fortuna PRO 24F 24 kWt 26 880
    Ariston (Italy) Ariston Cares X 24 FF NG 24 kWt 35 110
    Saunier Duval (France) ThemaClassic F 24 E 24 kWt 65 676
    AOGV (Russia) AOGV-23. 2-3 Comfort N 23.26 kW 22 840
    “Gazlux” (Russia) Gazlux GAZECO-24-T2 23 kWt 34 400

    Для сравнения мы выбрали товары одного класса. Возможно, при покупке такая емкость окажется избыточной или, наоборот, избыточной. Предложений много и как выбрать газовый двухконтурный настенный котел решается исходя из конкретных задач и возможностей покупателя.

    принцип работы, плюсы и минусы

    Газовый котел с закрытой камерой сгорания считается одним из самых удобных вариантов, так как требует минимального контроля со стороны владельца при ежедневной эксплуатации. Перед установкой полезно изучить принцип его работы и устройство, основные достоинства и недостатки, правила эксплуатации, а также особенности его видов, имеющихся в продаже.

    Содержание

    1. Принцип работы газового прибора с закрытой камерой
    2. Преимущества и недостатки
    3. Дымовой и теплообменник
    4. . Электрогенератор
    5. Источник бесперебойного питания

    Принцип работы газового прибора с закрытой камерой

    Забор воздуха и отвод газа происходит через разные отверстия одной и той же трубы

    Открытые и закрытые газовые котлы имеют различия относительно основных принципов их работы. В закрытом агрегате возле камеры сгорания нет доступа к открытому кислороду, он оборудован только двумя отверстиями: для дымохода и забора воздуха. Элемент воздухозаборника может быть частью дымохода или устанавливаться как отдельная труба. Дымоход позволяет удалять выхлопные газы и пары, воздушный элемент пропускает свежий воздух.

    В большинстве моделей котлов закрытого типа имеется вентилятор, создающий дополнительный шум. Для некоторых покупателей этот фактор имеет решающее значение.

    Котлы этого типа имеют много преимуществ. Их чаще всего выбирают владельцы небольших квартир и домов, так как нет необходимости выделять отдельное помещение. В список достоинств входят:

    • компактность и эстетичный внешний вид;
    • никаких проблем при установке и эксплуатации;
    • не требует установки вертикального дымохода и дополнительного вентиляционного оборудования;
    • высокая эффективность в сочетании с экономичным расходом топлива.

    У приборов этой категории есть только один недостаток – зависимость от электричества, так как от него работают элементы горелки и вентиляции. Если вдруг отключат сеть, дом или квартира останутся без отопления. Чтобы предотвратить проблему, можно дополнительно приобрести дровяную печь, камин или бензогенератор.

    Дымоход и теплообменник

    Дымоход необходим для открытой камеры сгорания

    Для полноценного функционирования котла с закрытой камерой сгорания ему потребуется дымоход коаксиального типа. В него входят трубы разного диаметра, которые вставляются друг в друга. По большой трубе воздух поступает в котел со стороны улицы, по трубе малого диаметра газ выходит наружу и тут же охлаждается.

    Благодаря современным инженерным решениям для агрегатов данного типа нет необходимости устанавливать дополнительную вентиляцию. Продукты сгорания не влияют на атмосферу, так как топливо сгорает полностью.

    Теплообменники относятся к основным частям тепловых агрегатов, так как передают энергию теплоносителю от сгоревшего топлива. Они делятся на три типа с учетом материала изготовления и бывают стальными, медными или чугунными. Стальные варианты стоят недорого, но быстро ржавеют, медные аналоги считаются более долговечными. Чугун не менее прочен, чем медь, но в процессе эксплуатации на нем часто образуются трещины.

    Разновидность газовых котлов с закрытой камерой

    Турбированные котлы часто устанавливают в квартирах, где нет дымохода

    Газовые котлы с закрытой камерой для отопления бывают одноконтурными или двухконтурными. Одноконтурные предназначены для прогрева дома, двухконтурные, помимо этой функции, используются еще и для нагрева воды. Одноконтурные модели дешевле, при необходимости к ним можно докупить дополнительные детали и котел. Но в такой ситуации общая цена агрегата значительно превысит цену стандартного двухконтурного аналога.

    Одноконтурные

    Одноконтурные приборы практически не имеют недостатков, полностью независимы от напора водопровода и обеспечивают бесперебойную подачу горячей воды. Также для них не существует ограничений по количеству используемой воды в каждом из установленных кранов.

    Двухконтурный

    Настенный двухконтурный газовый котел

    Двухконтурный агрегат дешевле, если сравнивать с одноконтурным аналогом и его дополнительным оборудованием. Он имеет компактные размеры, занимает минимум места, не требует больших усилий при установке. Это достаточно экономичный вариант, так как прибор нагревает только определенное количество воды.

    Из минусов владельцы таких агрегатов отмечают проблемы с температурой горячей воды, на что влияет напор водопроводных труб. Температура будет падать при открытии сразу нескольких кранов, если они будут слишком далеко от котла, ждать нагрева воды придется дольше. Этот недостаток отсутствует у двухконтурных агрегатов с накопительными баками до 60 литров или с котлами послойного нагрева. Туда подается вода той же температуры.

    Напольные котлы

    Напольный газовый котел с закрытой камерой сгорания

    Напольные приборы требуют специального помещения, так как имеют большие размеры и повышенную мощность по сравнению с настенными приборами. В список их достоинств входят чугунные теплообменники, срок службы которых составляет до тридцати лет. Им не нужен дымоход с высокой тягой.

    Есть и недостатки – напольные котлы занимают место на полу, так как из-за веса и габаритов их нельзя повесить на стену. Для этого устройства вам понадобится расширительный бак и создание накопительного трубопровода.

    Настенные котлы

    Настенные котлы чаще всего используются в городских условиях и небольших коттеджах благодаря компактным размерам и удобству. Они просты в установке и обслуживании.

    Работа котла без электропитания

    Котлы с закрытыми камерами могут работать без электричества, но для этого им потребуется дополнительное оборудование. Выбирать его стоит в зависимости от потребностей и типа конкретного устройства.

    Электрогенератор

    Газогенератор для котла используется при отсутствии электропитания

    Бензиновый или дизельный электрогенератор может решить проблему с электричеством, если в доме нет источника электричества. Стандартные генераторы не подходят для котлов иностранного производства. Для такого устройства потребуется приобрести стабилизатор, преобразующий напряжение в нужный вид синусоидальной формы при сохранении стабильных стандартных значений.

    Источник бесперебойного питания

    Источники бесперебойного питания или ИБП также помогают устранить проблему отсутствия электрической энергии для горения. Им не требуется много энергии, чтобы зажечь пламя горелки и включить вентилятор. Это более экономичный способ по сравнению с генератором, поэтому его применяют, если в сети вообще нет напряжения. ИБП имеют множество преимуществ, в том числе отсутствие шума при работе и отсутствие проблем с подключением, обеспечение автономности, отсутствие затрат на техническое обслуживание и отсутствие расходных материалов.

    ИБП, изготовленные по технологии двойного преобразователя, могут обеспечивать полную синусоиду в режиме работы от батареи и при сетевом напряжении. Подбирать для них емкость энергонезависимой батареи необходимо с учетом времени, в течение которого ИБП должен будет поддерживать котел в рабочем состоянии.

    Поскольку мощность стандартных котлов колеблется в пределах 50-300 Вт, сила тока должна быть не более 70-400 вольт-ампер с допустимой разницей.

    Водородные Технологии Инк | Водородный котел с нулевым уровнем выбросов

    Чистый
    пар Вода Сила Нагревать Водород Планета

    Новое энергетическое решение на основе водорода

    Компания Hydrogen Technologies запатентовала революционный метод сжигания водорода и кислорода в вакуумной камере для получения высокотемпературного тепла и пара без выбросов парниковых газов. Поскольку единственным побочным продуктом является вода, котел cleanh3steam Dynamic Combustion Chamber™ (DCC™) использует энергию водорода, самого распространенного элемента во Вселенной.

    Hydrogen Technologies предлагает ЧИСТОЕ ЭНЕРГЕТИЧЕСКОЕ РЕШЕНИЕ С НУЛЕВЫМ ВЫБРОСОМ для коммерческого и промышленного рынка котлов. Наш котел cleanh3steam DCC™ имеет широкий спектр применений, которые работают так же, как традиционные коммерческие тепловые, водогрейные и промышленные паровые котлы: будь то электростанции, централизованное теплоснабжение, пищевая промышленность, химическая переработка, целлюлозно-бумажные комбинаты или крупные предприятия. концертных залов, Hydrogen Technologies предлагает надежное, эффективное и чистое решение для ваших нужд.

    Выходная мощность: 0,5 МВт, 1,0 МВт и выше

    – Производительность пара: 1500 кг/ч и выше
    – Давление пара на выходе: 40 бар или 580 фунтов на кв. дюйм
    – Температура пара на выходе: 400 ˚C или 752 ˚F

    Брошюра со спецификациямиУпрощенный обзор процесса

    НУЛЕВЫЕ ВЫБРОСЫ

    Устранение всех выбросов CO2 и NOx за счет процесса сжигания с замкнутым контуром – единственным побочным продуктом является вода, которая повторно используется для дальнейшего использования

    Высокая энергоэффективность

    Тепловой КПД котла более 95 %, использование топлива более чем на 20 % эффективнее, чем у обычного парового котла – результат запатентованной конструкции DCC™ Высокая энергоэффективность

    Низкая стоимость

    Hydrogen Technologies cleanh3steam DCC™ стоит конкурентоспособен с существующими системами котлов на углеводородах

    100% безопасность и надежность

    Использует традиционную архитектуру газового котла, содержащую прочные детали с высокой отказоустойчивостью и износостойкостью

    Отрасли, которые мы обслуживаем

    Наши инновационные конструкции котлов обеспечивают различную производительность и требования к пару в рамках процесса сжигания с замкнутым контуром, устраняя все выбросы NOx и CO2. Наш котел cleanh3steam DCC™ имеет КПД более чем на 20 % выше, чем традиционные углеводородные котлы с общим тепловым КПД более 95 %.

    Коммерческие объекты:

    Торговые центры, университеты, аэропорты, гостиницы, стадионы и выставочные залы, больницы и правительственные здания

    Тяжелая промышленность:

    Нефтеперерабатывающая и нефтехимическая, целлюлозно-бумажная, химическая и фармацевтическая, пищевая, холодильная, металлургическая и горнодобывающая промышленность, композитное и углеродное волокно -Site Distributed Energy, университеты и учреждения, здания HVAC, центры обработки данных

    Наши услуги

    Удовлетворение потребностей наших коммерческих и промышленных заказчиков Спецификации на тепло, горячую воду и пар из чистого водорода:

    Производство тепла для обогрева помещений и горячего водоснабжения

    Производство высококачественного пара для специализированных промышленных процессов

    Производство высококачественного пара для комбинированного производства тепла и электроэнергии, комбинированного охлаждения, производства тепла и электроэнергии или хранения энергии

    Руководство

    Джанет Райзер

    Президент

    Джанет Райзер Президент

    Г-жа Райзер является опытным политиком, старшим должностным лицом, менеджером программ с более чем 35-летним опытом работы в области управления энергетикой, проектирования, строительства и телекоммуникаций, в последнее время руководившей государственным управлением энергетики Аляски. Она имеет опыт работы на всех этапах развития и эксплуатации предприятия, а также в исполнительном и техническом управлении. Джанет по образованию инженер-химик.

    Дин Мореттон

    Главный коммерческий директор

    Дин Мореттон, коммерческий директор

    Г-н Мореттон курирует коммерческую деятельность и расширение компании HT, чтобы извлечь выгоду из постоянно растущего глобального спроса на ее революционное решение для водородных котлов DCC™ с нулевым уровнем выбросов в качестве решения для пара или горячей воды в коммерческих и промышленных целях, решения для экологически чистого централизованного теплоснабжения. или безуглеродный активатор комбинированного производства тепла и электроэнергии (ТЭЦ). Дин обладает более чем 30-летним успешным опытом работы на мировых энергетических рынках, разработки, продажи и маркетинга инновационных продуктов. До прихода в HT он руководил продажами Digital Solutions и партнерскими отношениями с коммунальными предприятиями от имени Larsen & Toubro (L&T), одного из крупнейших многонациональных конгломератов Индии. Ранее Дин занимал должности президента ArcIT, директора по продуктам в Alstom и менеджера в Arthur Andersen Consulting. В настоящее время он входит в совет директоров Kankakee Valley Electric Cooperative. Дин имеет степень магистра делового администрирования Школы бизнеса Келли Университета Индианы и степень бакалавра экономических наук. в области электротехники от Роуз-Халман.

    Райан Брин

    Начальник отдела корпоративной стратегии

    Райан Брин Руководитель отдела корпоративной стратегии

    Райан является руководителем отдела корпоративной стратегии в Филадельфии, штат Пенсильвания. Он работает в Jericho с момента основания и отвечает за финансовое моделирование, комплексную проверку, структурирование и исполнение, а также новые инвестиции, накопление капитала и кредитную деятельность. Он совершил сделки на общую сумму более 100 миллионов долларов. До прихода в Jericho Energy Ventures Райан работал в инвестиционном банке J.P. Morgan в Нью-Йорке, работая в Diversified Industrials Group, специализирующейся на многопрофильных, аэрокосмических, оборонных и транспортных возможностях. Находясь в JP Morgan, Райан участвовал в структурировании и исполнении транзакций, включая слияния и поглощения, а также долговое и акционерное финансирование для компаний из списка Fortune 500. Райан получил степень бакалавра. по истории Северо-Западного университета.

    Тони Бланкато

    Директор по развитию бизнеса и маркетингу

    Тони Бланкато Директор по развитию бизнеса и маркетингу

    В качестве директора по развитию бизнеса и маркетингу Тони является частью команды Jericho Team с момента ее создания в 2014 году. Тони открывает новые возможности для акционеров, обладая более чем 25-летним обширным опытом продаж. Он обладает отличительной способностью использовать коммуникативные навыки и маркетинговый опыт для развития и поддержания здоровых отношений с нынешними акционерами, инвестиционным сообществом и другими заинтересованными сторонами. На сегодняшний день Тони в значительной степени отвечает за привлечение капитала и продолжает представлять компанию на рынках капитала. Кроме того, Тони курирует маркетинговое присутствие в Интернете и социальных сетях, чтобы максимизировать цену акций и создать положительный имидж для Jericho Energy Ventures. Он активно работает над тем, чтобы позиционировать компанию, а также ее общую стратегию и инвестиционное предложение в положительном свете. Он является практическим членом операционной группы Jericho и работает в нефтегазовом секторе с 2012 года.

    Эд Стоктон

    Изобретатель I Технический консультант

    Эд Стоктон Изобретатель I Технический консультант

    До разработки Dynamic Combustion Chamber™ (DCC™) Эд провел большую часть своей 30-летней карьеры в компании Florida Power & Light (теперь NextEra Energy), сосредоточившись на низкоуглеродных технологиях, имея непосредственный опыт работы на электростанциях, включая запуск оборудования, техническое обслуживание, комплексная проверка, отношения с государственными органами и обнародование нормативных актов. Он начал разработку технологий DCC™ в 2005 году и является соавтором.

    Брайан Уильямсон

    Генеральный директор материнской компании Jericho Energy Ventures

    Брайан Уильямсон Главный исполнительный директор материнской компании Jericho Energy Ventures

    Брайан Уильямсон работает в энергетической отрасли с 1995 года. В качестве генерального директора г-н Уильямсон отвечает за общее видение, направление и корпоративную стратегию Jericho Energy Ventures. Изо дня в день он проводит время, работая с командой руководителей Jericho, занимаясь поиском, оценкой и развитием текущих инвестиций компании, а также выявляя и исследуя новые, прорывные и экологически чистые технологии для добавления в портфель. Г-н Уильямсон начал свою карьеру в компании Arthur Andersen в рамках практики консультирования по вопросам налогообложения и бизнеса. Работая в Andersen, он работал с компаниями из списка Fortune 500 и FTSE 100, а также с частными фирмами над различными стратегическими инициативами, проектами и сделками. Затем г-н Уильямсон стал президентом и главным операционным директором The Harbour Group, частной компании, занимающейся инвестициями в энергетику, торговлей и управлением рисками в Нью-Йорке. В Harbour он руководил оценкой, комплексной проверкой и выполнением как физических, так и финансовых сделок с энергетическими активами. Г-н Уильямсон также руководил созданием, торговлей и управлением рисками торговых продуктов, связанных с энергетикой, на различных рынках. С 2006 по 2012 год г-н Уильямсон управлял платформой прямых инвестиций для финансового учреждения в Нью-Йорке. Г-н Уильямсон имеет степень бакалавра бухгалтерского учета Университета ЛаСаль и степень доктора права юридического факультета Университета Виденера.

    Связаться с нами

    Материнская компания

    Jericho Energy Ventures

    www. jerichoenergyventures.com

    Проект

    Проект

    Combustion Technology (Pty) Ltd

    Горение Идеальное сгорание Неполное сгорание
    Типы эффективности Тестирование O2 по сравнению с CO2
    Три T’s сгорания NOx Проект
    Процедуры испытаний дымовых газов Приемлемые результаты испытаний Точное тестирование
    Потенциал экономии   Учебный центр

    Осадка

    В качестве топливно-воздушной смеси (А) подается в котел, необходимо, чтобы равный объем дымовых газов (Б) войти в зону прорыва котла. Таким образом, проект Скорость имеет решающее значение для поддержания этого баланса. Черновик диверторы / колпаки и барометрические регуляторы предназначены для обеспечения различной степени тяги контролировать и позволить разбавляющему воздуху смешиваться с дымовыми газами, чтобы уменьшить вероятность конденсация. А барометрический регулятор одинарного действия предназначен для оборудования, работающего на жидком топливе, в то время как барометрический регулятор двойного действия одобрен только для систем, работающих на газе. Дверца управления двойного действия поворачивается в обоих направлениях для облегчения нисходящих потоков воздуха. Оба типа барометрических демпферов способны обеспечение постоянной надпожарной тяги, необходимой для обеспечения поступления воздуха для горения остается постоянным при различных условиях тяги дымохода.

    Давление тяги имеет решающее значение для конструкции конкретной системы отопления и обычно попадает в одну из четырех категорий:

                     Атмосферные системы очень распространены и зависят полностью на слегка отрицательном давлении в дымовой трубе (из-за того, что нагретые дымовые газы легче воздуха и естественным образом поднимается) для безопасного отвода дымовых газов наружу, в то время как одновременно втягивая достаточное количество воздуха для горения. Эти системы имеют отклонители тяги или колпаки, расположенные сразу после теплообменник, который позволяет всасывать комнатный воздух и смешивать его с продуктами сгорание перед попаданием в вентиляционную систему.

                     Мощные горелки имеют механический вентилятор, подает воздух для горения в пламя, но также полагаются на точно контролируемый перегрев тяга для поддержания постоянного забора воздуха для горения. Этот обычно требует установки барометрического контроля.

                     Уравновешенные тяговые котлы t , которые предназначены для работают под избыточным давлением в камере сгорания, как правило, имеют разрыв заслонка (с ручным или автоматическим управлением), которая поддерживает котел камера сгорания и каналы дымовых газов под избыточным давлением, чтобы максимизировать эффективность. Производители Требования к положительному давлению сильно различаются. Однако точно контролируемая отрицательная тяга в штабеле все еще требуется для удаления продуктов сгорания с контролируемой скоростью и для обеспечить подачу точного количества воздуха для горения в пламя.

                     Принудительная тяга Системы также имеют механический нагнетателя воздуха для горения, но рассчитаны на положительное избыточное давление, создаваемое, в частности, сопротивлением потоку дымовых газов в дымовой трубе, которая также работает при положительном давление.

    Для проверки тяги, необходим цифровой/механический тягомер или наклонный манометр. Как и в случае испытаний на горение, расположение образцов зависит от типа тестируемого оборудования.

    Несмотря на то, что крайне важно соблюдать рекомендованные производителем оборудования значения тяги, типичные значения тяги находятся в пределах от -005 до -02 дюйма водяного столба. (WC) диапазон как на жидком, так и на газе мощная горелка 9системы 0149.

    Обычно при -.005 до -.02 WC измеряется над огнем, тяга дымовой трубы будет в пределах от -.02 до -.04 Диапазон WC для газовых мощных горелок и от -.04 до -.05 для жидкотопливных горелок.

    Проект стека был обычно используется для настройки барометрического контроля и оценки условий сквозняка, однако не обязательно гарантирует правильное избыточное противопожарное давление, которое на самом деле является основным Фактор, влияющий на подачу воздуха для горения.

    Воздух для горения воздухозаборник на атмосферном оборудовании настолько рассеян, что показания тяги наддува обычно не может быть получено. Следовательно, черновик должен измеряться сразу после вытяжного колпака и должно находиться в пределах от -0,02 до -0,04. WC диапазон. Это обеспечит наличие стабильное, постоянное отрицательное давление в камере сгорания, позволяющее регулируемая подача воздуха и топлива.

    Общепринято Осадочные измерения

    Тип системы отопления

    Оверфаер Черновик

    Стек Черновик

    Газ, Атмосферный

    Вентилятор Ассистент (80%)

    Нет Применимый

    -.02 до -.04 WC

    Газ, Мощность горелки

    -. 02 туалет

    -.02 до -.04 WC

    Масло, Общепринятый

    -.01 до -.02 WC

    -.02 до -0,05 WC

    Масло, Сохранение пламени

    -.005 до -.02 WC

    -.02 до -.04 WC

    Положительный над огнем

    Масло и газ

    +. 4 до +.6

    или PMI

    -.02 до -.04

    или PMI

    Всегда уточняйте у производитель конкретного прибора для определения рекомендуемой тяги наддува/дымовой трубы требования.

    Раньше многие производители рекомендуют устанавливать барометрический контроль только в условиях сильной тяги. существует. Однако полевой опыт показал что почти все вентиляционные системы способны создавать избыточный уровень тяги во время определенные периоды года и что даже незначительные изменения в осадке дымовой трубы могут повлиять на забор воздуха для горения.

    В ситуациях, когда установлен барометрический контроль, и последующие испытания определяют высокий уровень тяги все еще существуют, могут быть добавлены дополнительные барометрические элементы управления.

    Производители барометрический контроль обычно требует наличия переключателя сброса ручного сброса . установлен на барометре и подключен для отключения горелки в случае продолжительного период обратной тяги

    Однако имейте в виду что переключатель пролива, скорее всего, сработает только при закупорке дымохода. Если утечка дымовых газов вызвана разгерметизацией технического помещения, достаточное количество холодного воздуха может быть направлено вниз по дымовой трубе, чтобы разбавить дымоход. газов в достаточной степени, чтобы не активировать переключатель пролива.


    Где несколько котлы выводятся в один и тот же дымоход, следует попытаться сбалансировать тягу каждый отдельный котел с отдельными регуляторами тяги, в отличие от одного регулятора тяги в основное нарушение. Например, в следующем диаграмме, регуляторы тяги должны быть установлены в месте A или B. Регулятор тяги в месте C не обеспечит для достаточного контроля тяги каждый индивидуальный паровой котел.

    Когда общая вентиляция бытовых вентиляторов (80%) печей/котлов с атмосферным горячим водоснабжением емкостях (что разрешено многими производителями), необходимо уделить особое внимание обеспечению общего вентиляция работает в самых разных условиях эксплуатации.

    Принудительная тяга Котлы работают с избыточным давлением от перегрузки до конца дымовой трубы. Вся система должна быть сварена или иным образом плотно закрываются, чтобы дымовые газы не выходили наружу. Также, высота окончания вентиляционного отверстия должна быть ограничена (обычно 15 футов от казенной части) до предотвращения отрицательного сквозняка. Как система вентиляции работает под избыточным давлением, барометрический контроль не подходит для установки в системе этого типа.

    Воспользовавшись преимуществами потенциал для наиболее эффективной и надежной работы требует более тщательного тестирования. должным образом настроить оборудование этого типа, особенно когда несколько устройств обычно вентилируется. Каждое нужно тестировать во всех мыслимых условиях эксплуатации.

    Примечание. Осадка , показывающая , только измеряет разницу в давлении между внутренней и внешней частью вентиляционного отверстия.

    Испытание горения подтверждает , что эти газы из камеры сгорания/теплообменника в соответствии с проектом и с достаточной скоростью для позволяют дополнительно подавать соответствующую топливно-воздушную смесь для горения.

    Горение и тяга испытания также подтверждают, что отопительное оборудование работает в соответствии с проектом и разработан производителем.

    Также помните, что величина положительного или отрицательного давления в топке (над огнем) газового котла Система также влияет на подачу топлива.

    Полное руководство для начинающих — Lambda Geeks

    Автор Indrani Banerjeein Mechanical


    В этой статье будет кратко изложена тема «Как работает газовый котел» с несколькими фактами. Газовый котел представляет собой сравнительно простое по конструкции механическое устройство.

    Процесс как работает газовый котел:

    Процесс работы газового котла приведен ниже,

    • В начале процесса источник нагрева, дающий питание всему механизму газового котла, фактически является природным газом. С помощью запальника зажигается природный газ и нагревает резервуар котла.
    • В следующем процессе, когда термостат запускается автоматически или вручную, природный газ камеры зажигается. Механизм процесса представляет собой газопроводные системы, которые имеют ряд вмятин для создания эффекта струи.
    • После этого теплообменник нагревается за счет тепла, которое в основном исходит от пламени природного газа. Теплообменник котла в комплекте с небольшим оребрением. Ребра теплообменника изготовлены из металла с повышенной теплопроводностью, вокруг них имеется труба, заполненная водой.
    • Труба вокруг теплообменника является частью системы центрального отопления. Трубы проходят мимо радиаторов. Дом – это место, где тепловая энергия передается от ребер теплообменника к радиатору.
    • Теперь тепло излучается. Этот процесс позволяет разместить котел в любом доме для обогрева с помощью теплообменника простой конструкции.
    • Насос с электроприводом расположен на одной линии с системой трубопроводов. Когда вода возвращается в котел повторно, тепло теряется больше, чем тепло греется домом, и котел снова нагревается.

    В котле при сгорании топлива может возникнуть взрыв при выходе пламени из горелки. Причиной взрыва горения топлива в топливе является негерметичный клапан, нарушение зажигания, неисправность в газопроводах, которые могут привести к накоплению продуктов сгорания с более высокой температурой в сосудах котла. Причины не только ответственны за взрыв горения топлива, но и могут быть утечки газов для этих объектов.

    Изображение – Газовый котел;
    Изображение предоставлено Wikimedia Commons

    Схема газового котла:
    • Стандартный газовый котел в начале процесса сжигает природный газ, нагревает воду и подает горячую воду нуждающимся. В процессе сжигания природного газа происходит химическая реакция, и в ходе этого процесса образуются два побочных продукта. Первым побочным продуктом является углекислый газ, а другим побочным продуктом является водяной пар.
    • После завершения процесса избыточное количество отработанного газа проходит через дымоход и, наконец, выбрасывается в окружающую среду.
    • Теперь, если говорить о принципе работы конденсационного котла, то при сжигании топлива выделяется скрытая теплота воды. При этом повышается КПД котла. Для дожигания агрегатов в основном используется пар, а также выделяется дополнительное тепло, вода конденсируется из пара для получения скрытой теплоты.
    • Для системы центрального отопления в основном используются агрегаты, а тепло покрывается отбросами газов.
    • Газы проходят через теплообменник и температура снижается. После этого газы конденсируются и превращаются в жидкость, которая направляется в виде конденсата. Таким способом очень легко покрыть некоторое количество тепла, которое можно испортить. Тепло, которое используется для нагрева холодной воды, поступающей от радиатора к бойлеру. Хороший блок может обеспечить желаемую энергоэффективность, которая составляет около 9 баллов.0%.
    • Газовые котлы идеально подходят для использования при замене имеющегося газового блока.
    • Пожалуй, одним из главных преимуществ этого агрегата является довольно большой теплообменник. Большие радиаторы позволяют снизить температуру обратного потока, повышая эффективность. Дополнительным преимуществом является экономичность котла, так как большую часть отопительного сезона система значительно недогружена.
    • Сегодня такие котлы становятся все более и более популярными из-за большой экономии, которую они обеспечивают. Тем не менее, многие люди заявляют, что они склонны к серьезным поломкам. Это действительно зависит от производителя, вентиляции и обслуживания. Такие модели дороже покупать, но все же есть много доступных грантов, которые могут помочь сократить расходы.
    • Схемы газового котла помогут узнать, как работает котел и соответствует ли он вашим потребностям в отоплении и ГВС. Сегодня они стали незаменимы при монтаже любого газового агрегата. Перед покупкой убедитесь, что производитель предоставил вам его.

    Размеры газового котла:

    Размеры используемого газового котла зависят от размера и количества душевых или ванных комнат. Размеры, необходимые для газового котла в комнате, перечислены ниже,

    1. Для дома с 2 спальнями требуется газовый котел от минимум 26 киловатт до максимум 29 киловатт.
    2. Для дома с 3 спальнями требуется газовый котел мощностью от 29 до 35 кВт.
    3. Для дома с 4 спальнями требуется газовый котел мощностью от 29 до 35 кВт.
    4. Для дома с 5 спальнями требуется газовый котел мощностью от 35 до 35 кВт.

    Как работает газовый котел?

    Срок службы котла составляет от 10 до 15 лет. Если техническое обслуживание котла может быть выполнено надлежащим образом, то работа котла может продолжаться дольше.

    Газовый задний котел используется для обогрева камина с помощью газового огня или электричества. Холодная вода поступает из накопительного бака и поступает в основную систему. После поступления в основную систему холодная вода начинает нагреваться, а после нагрева, когда температура холодной воды достигает желаемого значения, насос используется для распределения горячей воды на выходе.

    Причины замены газового котла:-

    Причина замены газового котла указана ниже,

    1. Детали заднего газового котла обслуживать и ремонтировать очень сложно из-за отсутствия запасных частей.
    2. Противогазовый котел не является энергоэффективным, тогда как современные газовые котлы энергоэффективны, поэтому счет за электроэнергию противогазового котла слишком высок, а счет за электроэнергию современного газового котла слишком низок.
    3. При сообщениях о взрывах задний газовый котел очень опасен.
    4. В целях государственной безопасности и регулирования запрещается устанавливать задний котел.
    Изображение – : Энергоемкость экономики  Уровень энергоемкости первичной энергии – это соотношение между энергоснабжением и валовым внутренним продуктом, измеренным по паритету покупательной способности. Энергоемкость – это показатель того, сколько энергии используется для производства одной единицы экономической продукции. Более низкий коэффициент указывает на то, что для производства одной единицы продукции используется меньше энергии;
    Изображение предоставлено Википедией

    Как работает термопара газового котла?

    Газовый котел, например, газовый водонагреватель для поддержания постоянной температуры поддерживает периодический цикл, который следует за включением или выключением системы. Огромный ассортимент газовых котлов содержит стоячие запальные горелки. Каждый газовый котел, имеющий стационарный запальник, имеет термопару. Функция термопары заключается в том, чтобы держать газовый клапан открытым, когда пилот затянут.

    Водонагреватель и бойлер не одно и то же устройство, но их функции почти одинаковы. Когда точка обслуживания достигает фиксированной температуры, в это время принцип работы водонагревателя и бойлера одинаков. Основное различие между системой отопления и котельной заключается в том, что система отопления работает в системе с замкнутым контуром.

    Горячий пар или горячая вода подаются для системы обогрева пола или плинтуса. Неправильная система отопления, которая пополняется холодной водой всякий раз, когда используется горячая вода, с помощью котла одна и та же вода циркулирует снова и снова. Повторный нагрев важен для поддержания тепла в доме.

    Газовый котел будет работать без электричества?

    Нет, без электричества котел работать не может.

    Для работы котла требуется очень небольшое количество электроэнергии, но все же для работы котла требуется электричество. Для розжига котла требуется электричество, а также для запуска функции интеллектуальных термостатов, подсветки и экрана дисплея для обогрева дома электричество подается.

    Вывод:

    При работе газового котла клапан, подключенный к газовому котлу, открывается и природный газ поступает в камеру сгорания, которая остается в закрытом положении. После этого система зажигания, которая приводится в действие электричеством или постоянным пилотом. Затем зажигают природный газ и начинают сжигать природный газ. Горячие струи подключены к теплообменнику внутри котла, и тепло передается от котла воде, которая течет по теплообменнику.

    Последние сообщения

    ссылка на май В пассивном залоге: 5 фактов (когда, как и примеры)

    Май в пассивном залоге: 5 фактов (когда, как и примеры)

    В английском языке глагол «может» относится к модальному типу вспомогательные глаголы. Давайте здесь узнаем, как глагол «может» может быть изменен в пассивный залог. Модальный вспомогательный глагол…

    Продолжить чтение

    ссылка на Является ли электрическое поле вектором? 5 фактов, которые вы должны знать

    Является ли электрическое поле вектором? 5 фактов, которые вы должны знать

    Электрическое поле создается заряженной частицей. В этой статье будет выяснено, является ли электрическое поле скалярной или векторной величиной. Электрическое поле является вектором, поскольку оно имеет…

    Продолжить чтение

    Эффективность котла и сжигание | Спиракс Сарко

    Дом / Узнать о паре /

    КПД котла и сжигание

    Содержимое

    • Введение
    • Котлы Shell
    • Водотрубные котлы
    • Разные типы котлов Экономайзеры и пароперегреватели
    • Рейтинг котлов
    • КПД котла и сжигание
    • Котельная арматура и крепления
    • Заголовки Steam и отрывки
    • Хранение и продувка воды для паровых котлов
    • Вода для котла
    • Питательный резервуар и подготовка питательной воды
    • Контроль TDS в котловой воде
    • Рекуперация тепла от продувки котла Только управление TDS
    • Нижняя продувка
    • Уровни воды в паровых котлах
    • Методы определения уровня воды в паровых котлах
    • Автоматические системы контроля уровня
    • Сигнализация уровня воды
    • Установка регуляторов уровня
    • Требования к испытаниям в котельной
    • Деаэраторы под давлением
    • Паровые аккумуляторы

    Назад, чтобы узнать о Steam

    Эффективность котла и сжигание

    Общий обзор процесса сжигания, включая типы горелок и средства управления, а также теплопроизводительность и потери.

    Этот модуль предназначен для предоставления очень широкого обзора процесса сгорания, который является важным компонентом общей эффективности котла. Читатели, которым требуются более глубокие знания, могут обратиться к специализированным учебникам и производителям горелок.

    Эффективность котла просто соотносит выходную мощность с потребляемой энергией, обычно в процентах :

    «Тепло, отводимое в виде пара» и «Тепло, выделяемое топливом» более подробно рассматриваются в следующих двух разделах.

    Тепло, отводимое в виде пара – рассчитывается (с использованием паровых таблиц) на основании следующих данных:

    • Температура питательной воды.
    • Давление, при котором выходит пар.
    • Расход пара
    Теплота, выделяемая топливом

    Теплотворная способность

    Это значение может быть выражено двумя способами: «высшая» или «низшая» теплотворная способность.

    Высшая теплотворная способность

    Это теоретическое общее количество энергии в топливе. Однако все распространенные виды топлива содержат водород, который сгорает с кислородом с образованием воды, которая проходит вверх по дымовой трубе в виде пара.

    Высшая теплотворная способность топлива включает энергию, затраченную на испарение этой воды. Дымовые газы на паровой котельной не конденсируются, поэтому фактическое количество тепла, поступающего в котельную, уменьшается.

    Точный контроль количества воздуха необходим для эффективности котла:

    • Слишком много воздуха будет охлаждать печь и уносить полезное тепло.
    • Слишком мало воздуха и сгорание будет неполным, несгоревшее топливо будет перенесено и может образоваться дым.

    Низшая теплотворная способность

    Это теплотворная способность топлива, исключая энергию пара, выбрасываемого в дымовую трубу, и эта цифра обычно используется для расчета эффективности котла. В общих чертах:

    Точный контроль количества воздуха необходим для эффективности котла:

    • Слишком много воздуха будет охлаждать печь и уносить полезное тепло.
    • Слишком мало воздуха и сгорание будет неполным, несгоревшее топливо будет перенесено и может образоваться дым.

    Однако на практике возникает ряд трудностей в достижении идеального (стехиометрического) сгорания:

    • Условия вокруг горелки не будут идеальными, и невозможно обеспечить полное соответствие углерода, водорода и кислорода молекулы.
    • Некоторые молекулы кислорода будут соединяться с молекулами азота с образованием оксидов азота (NO x ).

    Для обеспечения полного сгорания необходимо обеспечить некоторое количество «избыточного воздуха». Это влияет на КПД котла.

    Управление соотношением топливно-воздушной смеси на многих существующих небольших котельных осуществляется по принципу «открытого контура». То есть горелка будет иметь ряд кулачков и рычагов, которые были откалиброваны для подачи определенного количества воздуха для определенной скорости горения.

    Ясно, что будучи механическими предметами, они изнашиваются и иногда требуют калибровки. Поэтому их необходимо регулярно обслуживать и калибровать.

    На более крупных установках могут быть установлены системы «замкнутого контура», в которых используются кислородные датчики в дымоходе для управления заслонками воздуха для горения.

    Утечки воздуха в камере сгорания котла отрицательно сказываются на точном управлении горением.

    Законодательство

    В настоящее время существует глобальная приверженность Программе по изменению климата, и 160 стран подписали Киотское соглашение от 1997. Эти страны согласились предпринять позитивные и индивидуальные действия по:

    • Сокращению выбросов вредных газов в атмосферу –

    Хотя диоксид углерода (CO 2 ) является наименее активным из газов, подпадающих под действие соглашения, он, безусловно, является наиболее распространенным, и на его долю приходится примерно 80% общих выбросов газов, подлежащих сокращению.

    • Обеспечить количественное ежегодное сокращение расхода топлива –

    Это может принимать форму использования альтернативных, экологически чистых источников энергии или более эффективного использования тех же видов топлива.

    В Великобритании это обязательство называется «Национальной стратегией качества воздуха Великобритании», и оно действует через ряд законов и правил. В других странах будут аналогичные стратегии.

    Технология

    Давление со стороны законодательства в отношении загрязнения окружающей среды и со стороны пользователей котлов в отношении экономии, а также мощность микрочипа значительно улучшили конструкцию как камер сгорания котла, так и горелок.

    Современные котлы с новейшими горелками могут иметь:

    • Рециркуляция дымовых газов для обеспечения оптимального сгорания с минимальным избытком воздуха.
    • Сложные электронные системы управления, которые контролируют все компоненты дымовых газов и регулируют потоки топлива и воздуха для поддержания условий в пределах заданных параметров.
    • Значительно улучшенные динамические диапазоны (соотношение между максимальной и минимальной производительностью), которые позволяют удовлетворять параметры эффективности и выбросов в большем диапазоне работы.
    Потери тепла

    Обсудив сгорание в топке котла и, в частности, важность правильного соотношения воздуха для полного и эффективного сгорания, остается рассмотреть другие потенциальные источники потерь тепла и неэффективности.

    Потери тепла с дымовыми газами

    Это, вероятно, самый большой отдельный источник потерь тепла, и главный инженер может уменьшить большую часть потерь.

    Потери связаны с температурой газов, выходящих из печи. Понятно, что чем горячее газы в дымовой трубе, тем менее эффективен котел.

    Газы могут быть слишком горячими по одной из двух причин:

    1. Горелка производит больше тепла, чем требуется для конкретной нагрузки на котел:
      Это означает, что механизмы горелки и заслонки требуют обслуживания и ремонта -калибровка.
    2. Поверхности теплопередачи внутри котла работают неправильно, и тепло не передается воде:
      Это означает, что поверхности теплообмена загрязнены и требуют очистки.

    Здесь требуется некоторая осторожность – Слишком сильное охлаждение дымовых газов может привести к падению температуры ниже «точки росы», а вероятность коррозии увеличивается за счет образования :

    Азотная кислота (из азота в используемом воздухе для горения).

    Серная кислота (если топливо содержит серу).

    Вода.

    Потери на излучение

    Поскольку температура котла выше температуры окружающей среды, часть тепла будет передаваться в окружающую среду.

    Поврежденная или плохо установленная изоляция значительно увеличивает потенциальные потери тепла.

    Достаточно хорошо изолированный кожухотрубный или водотрубный котел мощностью 5 МВт и более будет терять от 0,3 до 0,5% своей энергии в окружающую среду.

    Может показаться, что это небольшое количество, но следует помнить, что оно составляет от 0,3 до 0,5 % от номинальной мощности котла, и эта потеря будет оставаться постоянной, даже если котел не экспортирует пар на установку. и просто находится в режиме ожидания.

    Это указывает на то, что для более эффективной работы котельная должна работать на максимальной мощности. Это, в свою очередь, может потребовать тесного сотрудничества между персоналом котельной и производственными подразделениями.

    Горелки и органы управления. Горелки – это устройства, отвечающие за:

    • Надлежащее смешивание топлива и воздуха в правильных пропорциях для эффективного и полного сгорания.
    • Определение формы и направления пламени.
    Регулятор мощности горелки

    Важная функция горелок — функция регулировки мощности. Обычно это выражается в виде соотношения и основано на делении максимальной скорострельности на минимальную контролируемую скорострельность.

    Диапазон регулирования – это не просто вопрос подачи в котел разного количества топлива. С экономической и законодательной точки зрения становится все более важным, чтобы горелка обеспечивала эффективное и правильное горение и удовлетворяла все более строгим нормам по выбросам во всем рабочем диапазоне. .

    Как уже упоминалось, использование угля в качестве топлива для котлов, как правило, ограничивается специализированными применениями, такими как водотрубные котлы на электростанциях.

    Горелки жидкого топлива

    Для эффективного сжигания мазута требуется высокое отношение площади поверхности топлива к объему. Опыт показал, что частицы масла в диапазоне 20 и 40 мкм являются наиболее успешными.

    Частицы, которые являются:

    • Размером более 40 мкм, как правило, проходят через пламя, не завершая процесс сгорания.
    • Менее 20 мкм могут перемещаться так быстро, что проходят через пламя, не сгорая вообще.

    Очень важным аспектом сжигания масла является вязкость. Вязкость масла зависит от температуры: чем горячее масло, тем легче оно течет. Действительно, большинству людей известно, что тяжелое жидкое топливо необходимо нагревать, чтобы оно свободно текло. Что не так очевидно, так это то, что изменение температуры и, следовательно, вязкости повлияет на размер частиц масла, образующихся на сопле горелки.

    По этой причине необходимо точно контролировать температуру, чтобы обеспечить постоянные условия на сопле.

    Напорные струйные горелки

    Напорная струйная горелка представляет собой просто отверстие на конце напорной трубы. Обычно давление жидкого топлива находится в диапазоне от 7 до 15 бар.

    В рабочем диапазоне значительный перепад давления, создаваемый над отверстием при выпуске топлива в топку, приводит к распылению топлива. Тот же эффект создается, если положить большой палец на конец садового шланга.

    Изменение давления жидкого топлива непосредственно перед отверстием (соплом) регулирует расход топлива из горелки.

    При снижении расхода топлива до 50 % энергия распыления снижается до 25 %.

    Это означает, что доступный динамический диапазон ограничен примерно 2:1 для конкретного сопла. Чтобы обойти это ограничение, струйные горелки снабжены набором сменных форсунок для различных нагрузок котла.

    Преимущества струйных горелок:

    • Относительно низкая стоимость.
    • Простота обслуживания.

    Недостатки струйных горелок:

    • Если рабочие характеристики установки значительно изменяются в течение суток, то для замены форсунки придется отключать котел.
    • Легко блокируется мусором. Это означает, что хорошо обслуживаемые сетчатые фильтры с мелкими отверстиями необходимы.
    Вращающаяся чашечная горелка

    Мазут подается по центральной трубе и выходит на внутреннюю поверхность быстро вращающегося конуса. По мере движения жидкого топлива по колпачку (из-за отсутствия центростремительной силы) масляная пленка становится все тоньше по мере увеличения окружности колпака. В конце концов, жидкое топливо выбрасывается из кромки конуса в виде мелкодисперсной струи.

    Поскольку распыление производится вращающимся стаканом, а не какой-либо функцией мазута (например, давлением), диапазон регулирования намного больше, чем у струйной горелки.

    Преимущества вращающихся чашечных горелок:

    • Прочность.
    • Хороший динамический диапазон.
    • Вязкость топлива менее критична.

    Недостатки вращающихся чашечных горелок:

    • Более дорогие в покупке и обслуживании.
    Газовые горелки

    В настоящее время газ, вероятно, является наиболее распространенным топливом, используемым в Великобритании.

    Поскольку это газ, распыление не является проблемой, и правильное смешивание газа с соответствующим количеством воздуха — это все, что требуется для сгорания.

    Используются два типа газовых горелок: «Низкое давление» и «Высокое давление».

    Горелка низкого давления

    Работают при низком давлении, обычно от 2,5 до 10 мбар. Горелка представляет собой простое устройство Вентури, в котором газ вводится в область горловины, а воздух для горения всасывается снаружи.

    Мощность ограничена примерно 1 МВт.

    Горелка высокого давления

    Они работают при более высоком давлении, обычно от 12 до 175 мбар, и могут включать в себя несколько сопел для создания пламени определенной формы.

    Горелки на двух видах топлива

    Привлекательный «прерываемый» тариф на газ означает, что его выбирают подавляющее большинство организаций в Великобритании. Однако многим из этих организаций необходимо продолжать работу в случае прекращения подачи газа.

    Обычно на месте имеется запас жидкого топлива, который можно использовать для топки котла, когда нет газа. Это привело к разработке «двойных топливных» горелок.

    Эти горелки рассчитаны на использование газа в качестве основного топлива, но имеют дополнительную возможность сжигания мазута.

    Уведомление газовой компании о том, что подача должна быть прекращена, может быть коротким, поэтому переход на сжигание мазута производится как можно быстрее, обычная процедура такова:

    • Перекрыть линию подачи газа.
    • Открыть линию подачи масла и включить топливный насос.
    • На панели управления горелкой выберите «Растопка жидкого топлива». (Это изменит настройки воздуха для другого топлива).
    • Очистите и повторно затопите котел.

    Эта операция может быть выполнена за довольно короткое время. В некоторых организациях переключение может выполняться как часть периодических учений, чтобы гарантировать, что операторы ознакомлены с процедурой и что все необходимое оборудование доступно.

    Однако, поскольку жидкое топливо используется только в качестве «резервного» и, вероятно, используется только в течение коротких периодов времени, установка для сжигания жидкого топлива может быть базовой.

    На более сложных установках с высокопроизводительной котельной газовая(ые) горелка(и) может быть изъята и заменена жидкотопливной горелкой.

    Системы управления горелкой

    Читатель должен знать, что систему управления горелкой нельзя рассматривать изолированно. Горелка, система управления горелкой и система контроля уровня должны быть совместимы и работать взаимодополняющим образом для эффективного удовлетворения потребности установки в паре.

    Следующие несколько абзацев в общих чертах описывают основные системы управления горелкой.

    Система управления вкл/выкл

    Это простейшая система управления и означает, что либо горелка работает на полную мощность, либо она выключена. Основным недостатком этого метода управления является то, что котел подвергается сильным и часто частым тепловым ударам каждый раз, когда котел загорается. Поэтому его использование должно быть ограничено небольшими котлами до 500 кг/ч.

    Преимущества системы управления вкл/выкл:

    • Простота.
    • Наименее дорогой.

    Недостатки двухпозиционной системы управления:

    • Если сразу после выключения горелки на котел поступает большая нагрузка, количество доступного пара уменьшается. В худших случаях это может привести к заполнению котла и его блокировке.
    • Термоциклирование.

    Система управления высоким/низким/выключенным режимом

    Это несколько более сложная система, в которой горелка имеет две скорости горения. Горелка сначала работает на малой мощности, а затем при необходимости переключается на полную мощность, тем самым преодолевая самый сильный тепловой удар. Горелка также может вернуться в положение малого пламени при снижении нагрузки, что опять же ограничивает термические нагрузки внутри котла. Этот тип системы обычно устанавливается на котлы производительностью до 5 000 кг/ч.

    Преимущества управления «высокий/низкий/выключенный»:

    • Котел лучше реагирует на большие нагрузки, так как положение «малый огонь» обеспечивает большее накопление энергии в котле.
    • Если приложена большая нагрузка, когда горелка находится в режиме «малого огня», она может немедленно отреагировать, увеличив скорость горения до «большого огня», например, цикл продувки можно исключить.

    Недостатки системы управления «высокий/низкий/выключенный»:

    • Более сложный, чем двухпозиционное управление.
    • Дороже двухпозиционного управления.

    Модулирующая система управления

    Модулирующая система управления горелкой изменяет мощность горения в соответствии с нагрузкой котла во всем диапазоне регулирования. Каждый раз, когда горелка отключается и снова запускается, необходимо продуть систему, продувая холодным воздухом каналы котла. Это тратит энергию и снижает эффективность. Полная модуляция, однако, означает, что котел поддерживает работу во всем диапазоне, чтобы максимизировать тепловую эффективность и минимизировать тепловые нагрузки. Этот тип управления может быть установлен на котле любого размера, но всегда должен устанавливаться на котлах производительностью более 10 000 кг/ч.

    Преимущества модулирующей системы управления:

    Котел еще лучше выдерживает большие и переменные нагрузки.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
