Газовый котел отопления Viessmann Vitogas 100 F GS1D 50 кВт c Vitotronic 200

Skip to navigationSkip to content

Описание
Характеристики

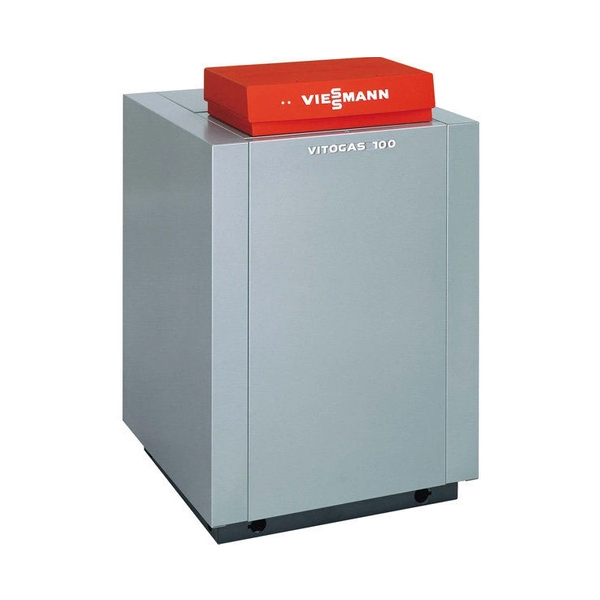

Газовые котлы Viessmann Vitogas 100 F GS1D — низкотемпературные чугунные напольные газовые котлы мощностью от 29 до 60 кВт.

Газовые котлы Viessmann Vitogas 100-F находят применение в отоплении коттеджей на одну, две и несколько семей, а также производственных и общественных строениях.

Технические особенности

Поверхность теплообмена из специального высококачественного серого чугуна с чешуйчатым графитом. Низкая теплонапряженность котлового блока обеспечивают надежность эксплуатации
Стержневая горелка из нержавеющей стали с частичным предварительным смешиванием и возможностью дооборудования системой Renox для снижения содержания NOx

Высокая надежность воспламенения и мягкое, бесшумное зажигание благодаря системе зажигания периодического действия
Реле контроля давления газа в комплекте поставки для автоматического включения после сбоя в подаче
Нормативный к. п.д.: 83 % (Hs)/92%(Hi)
Атмосферный газовый водогрейный котел Viessmann Vitogas 100-F с горелкой частичного предварительного смешения
Высокая эксплуатационная надежность при значительных колебаниях сетевого давления и электрического напряжения, длительный срок службы благодаря поверхностям теплообмена из специального высококачественного серого чугуна с чешуйчатым графитом и низкой теплонапряженности котлового блока
Стержневая горелка из нержавеющей стали с частичным предварительным смешиванием и возможностью дооборудования системой Renox для снижения содержания NOx
Высокая надежность воспламенения и мягкое, бесшумное зажигание благодаря системе зажигания периодического действия

Реле контроля давления газа в комплекте поставки газового котла Viessmann Vitogas 100-F для автоматического включения после сбоя в подаче газа
Компактность конструкции и малый вес облегчают подачу газового котла Viessmann Vitogas 100-F на место установки.

Категории: Газовые котлы, Котельное оборудование

Вид используемого топлива: газовые

Количество контуров: одноконтурные (без встроенного теплообменника ГВС)

Место монтажа:напольные

Особые виды газовых котлов:традиционные

Материал теплообменника:чугунные

Вид камеры сгорания:открытая камера

КПД:83 %

Вид топлива:природный газ, сжиженный газ

Допустимое рабочее давление теплоносителя:3 бар

Допустимая температура подачи:+75 °C

Мощность: 29-72 кВт

Гарантия: 27 месяцев

Происхождение бренда: Германия

Мощность: 48 кВт, традиционный

Габариты: 760x650x890 мм

Brands Carousel

Портфолио работ

Наша работа!

[pfhub_portfolio]

Котел газовый напольный Viessmann Vitogas 100-F GS1D870, 29 кВт, KC3, (Германия), характеристики, описание

Описание
Документация (1)
Отзывы

Особенности:

управление температурой теплоносителя

Котел газовый напольный Viessmann Vitogas 100-F GS1D870, 29 кВт, KC3 предназначен для отопления помещений, бытового (дачи, коттеджи, загородные дома) и производственного назначения площадью до 290. 0 кв. м.. При установке бойлера косвенного нагрева – и для горячего водоснабжения..

Vitogas 100-F GS1D870, 29 кВт, KC3 имеет чугунный секционный теплообменник (1/2 секций), что определяет срок его службы – не менее 15 лет. Стоит заметить, что коррозия чугунного теплообменника в воде и кислотах (а конденсат – это ничто иное как раствор серной и угольной кислот) в, примерно, 2 раза меньше, чем у стального теплообменника. Например, за 24 часа коррозия чугуна в 10% растворе серной кислоты составит около 700 г/м2, в дистиллированной воде — 5,51 г/м2 (у стали эти показатели равны 1474 и 6,15 г/м2, соответственно). Это говорит о том, что котлы с чугунным теплообменником можно эксплуатировать даже в низкотемпературных режимах (температура обратной линии ниже 55 °С), при стабильном конденсатообразовании. По умолчанию котел работает на природном магистральном газе, но при необходимости котел можно переоборудовать для работы на сжиженном газе, для этого необходимо сделать соответсвующие настройки в меню котла.

Для работы платы управления напольного газового котла требуется его подключение к электрической сети 220 В. Для сохранения гарантии производители рекомендуют установку стабилизатора напряжения. Как выбрать стабилизатор, вы можете проконсультироваться у нашего специалиста.

Открытая камера сгорания (такие котлы еще называют атмосферными) подразумевает, не так как обычно думают – видимость пламени, а способ образования горючей смеси – воздух берется из помещения, а удаление продуктов сгорания осуществляется естественным способом за счет тяги, создаваемой стационарным вертикальным дымоходом.

Данные отопительного котла

Родина бренда (Германия)
Сборка
Германия
Производитель
Viessmann
Артикул производителя
GS1D870
Код товара в магазине
GS1D870
Гарантия
24 мес.
Источник энергии
газовый
Работа на природном газе

да
Работа на сжиженном газе
да
Камера сгорания
открытая (атмо)
Установка
напольный
Тип
одноконтурный
Автоматика
Розжиг
нет информации
Трехходовой клапан
нет данных
Погодозависимая автоматика
нет
Доп. управление
нет
Основной цвет
серый

Технические характеристики

Макс. полезная мощность
29.00 кВт
КПД
92.0 %
Макс. расход природного газа
3.39 м³/час
Макс. расход сжиженного газа
2.5 кг/час
Расширительный бак
нет
Диаметр дымохода
150
Напряжение сети
220 В.

Характеристики отопления

Теплообменник
секционный
– первичный
чугунный
Количество секций теплообменника
1/2
Максимальное давление в системе
3.0 бар
Циркуляционный насос
нет
Использование антифриза
нет данных
org/PropertyValue”> Отапливаемая площадь
до 290.0 м²
Отапливаемый объем
до 812 м³

Характеристики ГВС (с бойлером)

Режим “Лето”
нет

Размеры, вес, подключение

Габариты (ВхШхГ)
890x596x580
Масса НЕТТО
142.00 кг
Масса БРУТТО
156. 20 кг
Подающая линия контура отопления
1 1/2″ (Ø 40)
Обратная линия контура отопления
1 1/2″ (Ø 40)
Подача газа
1/2″ (Ø 15)

Сертификаты, паспорта, руководства к Viessmann Vitogas 100-F GS1D870, 29 кВт, KC3

Разрешение на применение на напольные газовые котлы Viessmann545 Кб –

К сожалению, Viessmann Vitogas 100-F GS1D870, 29 кВт, автоматика Vitotronic 100 Тип KC3 больше не производится. Вы можете обратиться к любому из наших менеджеров для подбора оборудования с аналогичными характеристиками.

ремонт настенных конденсационных изделий, выбираем двухконтурный газовый вариант, отзывы

Отопительное оборудование немецкого производства Viessmann выпускается с 1917 года. За все время существования котлы зарекомендовали себя как лидеры на рынке отопления оборудование. В котлах Viessmann реализованы новейшие технологические решения, что позволяет им работать с повышенной эффективностью и минимальными выбросами вредных газов в атмосферу.

Особенности

Котлы Viessmann имеют такие отличительные особенности, как:

корпус устройства выполнен из высоколегированной стали марки Rostfrei;
Материал изготовления теплообменников – хромоникелевый сплав, предотвращающий коррозионное повреждение и обеспечивающий надежную работу оборудования в течение длительного времени;
интеллектуальное управление сжиганием газа, позволяющее использовать различные виды топлива;
блок управления, автоматически выбирающий оптимальный режим работы.

Нагреваемые и контактирующие с окружающей средой участки отопительного оборудования покрываются защитным слоем. Показателем качества котлов Viessmann является их тепловая мощность.

Чем выше этот параметр, тем больше места будет обогревать котел. Не менее важно количество цепей в системе. Отопительные приборы изготавливаются с одним или двумя контурами.

Котельные установки

Viessmann предназначены для обеспечения теплом и горячей водой многоквартирных домов, частных коттеджей общей площадью не более 250 м². Они устанавливаются в любом пространстве помещения, экономя место в небольших домах.

Отопительное оборудование комплектуется следующими элементами:

горелка с автоматической модуляцией пламени;
Бойлер накопительный;
вентиль переключения на контур ГВС;
нагревательный элемент;
одноступенчатый циркуляционный насос;
датчик контроля стабилизации температуры в контуре;
система самодиагностики устройства, благодаря которой упрощается его обслуживание.

Преимущества и недостатки

Отопительные котлы Viessmann обладают такими преимуществами, как:

универсальность – в качестве топлива они используют как природный, так и сжиженный газ;
система автоматического управления позволяет легко изменять параметры оборудования;
рентабельность;
комфорт;
Безопасность окружающей среды;
малые размеры;
бесшумная работа благодаря шумоизоляционному материалу, из которого изготовлен корпус вентилятора;
высокая эффективность;
простота установки;
сборка деталей высокого качества;
энергоэффективность обеспечивается за счет автоматизации, которая минимизирует потребление энергетического сырья.

Среди минусов котельных агрегатов Viessmann следует выделить следующие:

мелкие детали котлов не рассчитаны на высокие нагрузки, вследствие чего быстро выходят из строя под воздействием некачественной воды;
Несмотря на двухлетнюю гарантию на оборудование, найти опытных специалистов по установке и ремонту котлов Viessmann в случае поломки очень сложно.

По отзывам владельцев отопительного оборудования Viessmann выявлено следующее: котлы

действительно надежны, ремонтопригодны, стабильно функционируют;
в промышленности, они очень безопасны;
последние модели имеют детекторы, помогающие обнаруживать протечки, регулировать параметры воздуха, температуры и давления;
Несомненным преимуществом является возможность полного контроля за работой котла.

Покупатели выявили и недостатки данного оборудования, такие как:

слишком высокая цена – котлы, предназначенные для эксплуатации в промышленном сегменте, в 2 раза дороже бытовых котлов;
преждевременный износ деталей оборудования при интенсивной эксплуатации;
скудный набор конструктивных решений по реализации корпусов по сравнению с производителями других котлов.

Виды

Котлы Viessmann изготавливаются в настенном и напольном вариантах, бывают одно- и двухконтурные устройства. Тепловая мощность котлов может достигать 85 кВт и более. Стоит более подробно рассмотреть основные модели котлов Viessmann.

Vitopend 100 Wh2D262

Традиционный двухконтурный настенный газовый котел теплопроизводительностью 24 кВт. Используемый теплообменник двойной битермический. Водонагреватель имеет камеру сгорания закрытого типа с электронной платой. Второй контур мощнее, так как за одну минуту нагревает около 11 литров до +57 градусов при 10 атмосферах. При этом расход газообразного топлива составляет всего 2,83 м³ в час. Топливом в этих котлах может быть природный или сжиженный газ. Котел монтируется на стену с подключением коаксиального типа к дымоходу. Для удобства обслуживания рекомендуется установить термостат. Котел оснащен циркуляционным насосным оборудованием и расширительным баком емкостью 6 литров.

Основным отрицательным качеством данной модели является наличие комбинированного битермического теплообменника, так как раздельные теплообменники наиболее надежны.

Vitogas 100-F GS1D870

Это напольный вариант отопительного прибора, предназначенный для работы в низкотемпературных системах отопления. Тепловая мощность модели составляет 29 кВт. Представлен открытым типом, количество контуров – один. Это означает, что для горячей воды необходимо предусмотреть дополнительный водонагреватель. При максимальной тепловой мощности прибора расход топлива составляет около 3,9м³ в час. Основным элементом этого котла является габаритный теплообменник из чугуна, благодаря которому котел имеет повышенную надежность, хотя его вес составляет 142 кг.

Отопление с электронным управлением, а также есть автоматическая модуляция пламени и комнатный термостат для автоматизации управления тепловым режимом.

Vitodens 100-W B1KC032

Это двухконтурная конденсационная установка, работающая на газообразном топливе, использующая теплоту для нагрева теплоносителя при конденсации паров жидкости. Поскольку при сгорании газ образует углекислый газ и водяной пар, в обычных котлах продукты выходят через дымоход, унося с собой часть тепла.

А конденсационные устройства с использованием дополнительных теплообменников не позволяют отводить тепло, и конденсат затем направляется в дренажное устройство. Эта модель доступна с мощностью от 4,7 до 26 кВт, с закрытой камерой сгорания. Отдельные теплообменники изготовлены из нержавеющей стали.

В час расходуется около 3,2 м³ топлива, в минуту нагревается около 14 литров воды.

Котлы Vitodens 100-W B1KC032 имеют следующие особенности:

оборудование самодиагностики;
существующая группа безопасности;
автоматическая модуляция пламени;
топливо – природный газ;
КПД – 108%, что больше, чем у обычных агрегатов конвекционного типа.

Vitopend 100-W A1JB011

Водонагреватель двухконтурный, теплопроизводительностью 30 кВт, КПД до 91% и массой 39 кг. Оборудование выполнено для настенного монтажа с расходом газообразного топлива 3,47 м³ в час. Нагреватель полностью работоспособен в автоматическом режиме. Главное его достоинство – способность функционировать при перепадах напряжения и давления. Вода нагревается за минуту в объеме 14 литров до +57 градусов.

Vitoplex 200

Это компактный котел в напольном исполнении со средними и высокими значениями тепловой мощности – от 90 до 200 кВт. Топливом может быть газ или дизель.

КПД этой модели всего 88%.

Возможные неисправности

Стоит подробнее рассмотреть коды ошибок котлов отопления Viessmann и способы их устранения.

Ошибка А0 – блокировка горелки. Причина: снижение давления топлива в системе. Способ устранения: проверьте работу регулятора давления.
Ошибка E0 – блокировка горелки. Причина: Был получен сигнал от устройства управления наклоном. Устранение: проверить дымоход. Если этот регулятор подавал сигнал более 10 раз в сутки, блок горелки перейдет в неисправный режим.
Ошибка F2 – отказ горелки. Причина: сработал ограничитель температуры. Способ устранения: проверить уровень жидкости в нагревателе, а также состояние насосного агрегата, стравить воздух из системы через дымоход. Проверить исправность соединительных кабелей, для разблокировки повернуть ручку реле вправо и в исходное положение.

Ошибка F3 – Сбой горелки. Причина: сигнал пламени уже отображается при срабатывании горелки. Устранение: проверьте состояние электрода и соединительных кабелей. Выполните сброс с помощью выключателя питания.
Ошибка F4 – поломка горелки. Причина: нет сигнала горения. Устранение: проверьте состояние электродов розжига и соединительных кабелей, проверьте давление и клапаны на регулировку.
Ошибка F5 – поломка горелки. Причина: Сигнал от устройства управления наклоном. Способ устранения: проверьте исправность этого устройства.
F30 Ошибка – блокировка горелки. Причина: произошло короткое замыкание регулятора температуры. Способ устранения: проверьте регулятор температуры.
Ошибка F38 – блокировка горелки. Причина: сломался регулятор терморежима. Способ устранения: проверить регулятор терморежима.

Ошибка F50 – вода не нагревается. Причина: Датчик терморежима расширительного бачка замкнут. Способ устранения: проверьте исправность датчика.
Ошибка F51 – вода не нагревается. Причина: Регулятор температуры на выходе закрыт. Способ устранения: проверить исправность регулятора.
F58 Ошибка – вода не нагревается. Причина: сломался регулятор температуры расширительного бачка. Способ устранения: проверить исправность регулятора.
F59 ошибка – вода не нагревается. Причина: перестал работать датчик температуры горячей воды на выходе. Способ устранения: проверьте исправность датчика.
Ошибка В8 – блокировка горелки. Причина: опрокидывающее устройство остановилось. Способ устранения: проверьте исправность устройства и выполните техническое обслуживание.
B0 ошибка – блокировка горелки. Причина: реле управления наклоном замкнуто. Устранение: Осмотрите реле управления наклоном.

Если в отапливаемом помещении холодно, возможны следующие неисправности:

неграмотно выставлен датчик температуры – необходимо перенастроить температурный режим;
отключение системы отопления – необходимо включить сетевой выключатель и проверить исправность предохранительного устройства;
неправильно настроен контроллер – необходимо настроить более высокую температуру теплоносителя;
наличие воздуха в контуре отопления – необходимо стравить воздух из отопительного прибора;
нет газа – необходимо открыть вентили для подачи газа;
неисправность насосного агрегата – нужно звонить в сервис;
на дисплее отображается неисправность: символы U и, например, b0 – необходимо устранить неисправность в соответствии с инструкцией;
Неисправности в контуре подачи воздуха – обратитесь в сервисную службу.

Если в отапливаемом помещении жарко, возможны следующие неисправности:

неправильный датчик температуры – необходимо перенастроить температуру;
неправильно настроен контроллер – необходимо понизить температуру теплоносителя.

Тонкости ремонта

Замена встроенного теплообменника

Необходимо закрыть отопительное оборудование со стороны отопительной системы и со стороны точки водозабора, опорожнить. Проверьте контур водозабора на наличие осадка, а контур отопления на загрязнение. Для очистки демонтируйте теплообменник.

Замена теплообменника осуществляется следующим образом:

шаговый двигатель А поднять вверх;
шаговые двигатели А и В повернуть на 1/8 оборота;
ослабить винты С и снять теплообменник с уплотнениями;
собрать еще один теплообменник в обратном порядке с другими уплотнениями;
при установке следить за расположением креплений и правильностью установки уплотнителей;
соблюдать маркировку при установке теплообменника;
собрать водонагреватель;
Заполнить оборудование жидкостью, удалить воздух и проверить на герметичность.

Снятие ограничителя и термодатчика

Для снятия термоограничителя нужно проверить, не разблокируется ли газовый прибор при аварийном отключении. Затем отсоедините соединительные кабели от реле, снимите ограничитель, смонтируйте новый и разблокируйте его, повернув ручку датчика в положение отказа и обратно. Чтобы снять регулятор воды, нужно отсоединить тросы, измерить сопротивление и сравнить с оптимальным.

При высоком сопротивлении регулятор необходимо заменить. Перед снятием необходимо опорожнить водонагреватель.

Для снятия регулятора температуры на выходе и устройства контроля опрокидывания тяги необходимо снять соединительные кабели, измерить сопротивление и сравнить с оптимальным. Если сопротивление высокое, замените регулятор или устройство.

Замена терморегулятора расширительного бачка производится следующим образом:

штекер отсоединен от жгута проводов;
сопротивление проверено;
если сопротивление слишком велико, регулятор заменяется.

В следующем видео вас ждет обзор настенного газового котла Viessmann Vitopend 100.

Котлы Viessmann | FurnaceCompare®

Перейти к содержимому

В спешке? Позвоните нам 844-262-5082

Все, что вам нужно о котлах Viessmann, включая сведения о моделях, отраслевые рейтинги и отзывы клиентов, собрано в одном месте.

Обновлено 21 февраля 2020 г.

Обзор котла Viessmann

Viessmann Group производит ряд газовых и жидкотопливных котлов, а также солнечных систем для бытового и коммерческого использования. Viessmann — это семейная компания со штаб-квартирой в Аллендорфе (Эдер), Германия, со штаб-квартирой в Северной Америке, расположенной в Уорике, Род-Айленд. В Viessmann работает около 11 500 человек, а годовой объем продаж составляет примерно 2,8 миллиарда долларов США.

Корпоративная история

Компания Viessmann была основана в Германии в 1917 году для производства стальных котлов и принадлежит нескольким поколениям семьи. Viessmann открыла свой первый зарубежный завод в 1972 году во Франции, а затем в 1978 году в Ватерлоо, Онтарио, Канада. Позже штаб-квартира в Северной Америке переехала в Уорик, Род-Айленд. Они представили свой первый конденсационный котел в 1992 году. За последние годы компания получила несколько немецких наград, в том числе «Отличный дизайн продукта – строительство и энергетика».

Ассортимент продукции

Компания Viessmann производит котлы на жидком топливе двух марок: Vitorond 100 и Vitola 200. Оба котла соответствуют требованиям Energy Star и оснащены биферральным теплообменником, горелкой для сжигания с низким уровнем выбросов и колебаниями температуры воды, что обеспечивает равномерное распределение тепла.

Всего имеется шесть моделей конденсационных газовых котлов – четыре настенных и три напольных. Все настенные котлы оснащены модулируемой цилиндрической горелкой из нержавеющей стали, а одна модель, Vitodens 100-W, оснащена дополнительным комплектом для преобразования ее в комбинированный котел. Все газовые котлы Viessmann соответствуют требованиям Energy Star.

Veissmann также предлагает линейку солнечных систем, предназначенных для горячего водоснабжения и дополнительного отопления помещений.

Гарантия

На конденсационные газовые котлы Viessmann распространяется ограниченная пожизненная гарантия на сосуд под давлением, пропорциональная 10-летнему сроку службы, и 2-летняя гарантия на детали. Гарантия на жидкотопливные котлы составляет 20 лет на чугунные секции с пропорциональной ставкой после 10-го года и 2 года на детали.

Солнечные системы покрываются 10-летней гарантией на панель или вакуумный солнечный коллектор и 2-летней гарантией на детали.

Найдите сертифицированного специалиста по отоплению и охлаждению в вашем районе

Свяжитесь с местным экспертом с самым высоким рейтингом, чтобы помочь со всеми потребностями HVAC вашего дома.

Лучшие продукты для обогрева и охлаждения

Смотрите рейтинги и обзоры лучших печей, кондиционеров, тепловых насосов, бойлеров и многого другого.

HVAC Brands

Узнайте больше о системе отопления и охлаждения вашего дома с помощью наших руководств, инструкций, часто задаваемых вопросов, советов и многого другого.

Просмотреть все бренды HVAC

Готовы получить предложение от подрядчика по ОВКВ?

Сообщите нам, какой тип услуги вам нужен, и мы свяжем вас с сертифицированным местным подрядчиком по ОВКВ.

Полное имя

Введите действительное имя

Пожалуйста, введите действительный номер телефона

Почтовый индекс

Пожалуйста, введите действительный почтовый индекс

С этим почтовым индексом нет дилеров.

Какой тип услуги вам нужен?

Ремонт

Замена

Выберите ремонт или замену

Какая часть вашей системы нуждается в обслуживании?

Нагрев

Охлаждение

Оба

Выберите обогрев, охлаждение или оба

Вводя свой номер телефона и нажимая кнопку «Отправить» ниже, я соглашаюсь со следующим:

Я предоставляю свое предварительное прямое письменное согласие на передачу моей информации уполномоченным сторонам FurnaceCompare.com, Networx и Networx, звонящим от их имени, для доставки звонков или текстовых сообщений на мой номер телефона, указанный выше, с целью запросов на улучшение дома и предложения подрядчика с использованием автоматизированной системы телефонного набора или искусственного или предварительно записанного голоса. Я понимаю, что даю это согласие, даже если мой номер телефона в настоящее время указан в федеральном, государственном, внутреннем списке «Не звонить».
