Если Вы взялись за работы по монтажу медного трубопровода, вам понадобятся  газовые горелки для пайки медных труб, а так же другие инструменты. Естественно, можно привлечь профессионалов для этого дела, но и самостоятельно это сделать не составит особого труда. Такого рода работы распространены благодаря развитию и набирающей популярности трубопроводов из меди. Несмотря на дороговизну по сравнению с трубами ПВХ или сталью, домовладельцы все чаще отдают предпочтение качеству и надежности, которыми славятся медные коммуникации.

Для того, чтобы начать монтажные работы, рассмотрим несколько важных аспектов, которые необходимо знать прежде, чем приниматься за работу:

• Наиболее популярные трубы, используемые в бытовых целях, диаметров  3/4 и 3/8;
• Основной рабочий процесс – пайка медных трубок газовой горелкой при высокой температуре;
• Покупая изделия, обращайте внимание на то, что толщина стенок у различных труб отличается между собой и обозначается соответствующими индексами L,M,K;
• Существует два типа продукции: отожженная и неотоженная (мягкие и твердые).

Припой для пайки медных труб

---

В основном, используется горелка для пайки медных труб твердым припоем, где правильный припой – это специальные прутки или проволока с более низкой температурой плавления, чем у меди. Также необходима щетка со стальными зубцами для зачистки фитингов и труб внутри и снаружи. Можно использовать мелкозернистую шкурку, но процесс будет более трудозатратным. Перед самой процедурой необходимо нанести паяльный флюс – специальную пасту для смазывания свариваемых поверхностей.

Итак, мы перечислили основной инструмент для пайки медных труб, стоит отметить, что главное внимание необходимо уделить выбору газовой горелки на пропане. Они бывают с пьезо-элементами и обычные с баллонами разного объема. Припой должен быть использован только тот, который согласуется с нормами СНиП. Применяются сплавы для твердой пайки BCuP и BAg, которые используются, как правило, в ремонте холодильников и кондиционеров.

Флюс для пайки медных труб

---

Для того, чтобы определить стоимость пайки медных труб в СПб, надо учесть все составляющие, формирующие окончательную цену работ. Стоимость флюса, а также необходимого инструмента также входит в этот перечень. Флюс-паста наносится на свариваемые отрезки медной трубы, на внутреннюю и наружную части. Обработав поверхности, приступаем к работе с открытым огнем, соблюдая меры предосторожности.

При помощи горелки разогреваем место соединения, обработав припоем края трубок. Правильная технология пайки медных труб подразумевает нагрев места соединения на строго определенное время, избегая перегрева. Обычно достаточно 17-19 секунд, для того, чтобы сделать качественную пайку.

Трубы для отопления и водоснабжения Германия, Италия.



Труба медная в штангах

Трубы медные для отопления и водоснабжения неотожженная диаметр мм х толщина мм	длина штанги в метрах	цена руб
6 мм х 1,0 мм	5 метров
8 мм х 1,0 мм	5 метров
10 мм х 1,0 мм	5 метров
12 мм х 1,0 мм	5 метров
15 мм х 1,0 мм	5 метров
	5 метров
22 мм х 1,0 мм	5 метров
22 мм х 1,5 мм	5 метров
28 мм х 1,0 мм	5 метров
28 мм х 1,5 мм	5 метров
35 мм х 1,0 мм	5 метров
35 мм х 1,5 мм	5 метров
42 мм х 1,0 мм	5 метров
42 мм х 1,5 мм	5 метров
54 мм х 1,5 мм	5 метров
54 мм х 2,0 мм	5 метров
64 мм х 2,0 мм	5 метров
76 мм х 2,0 мм	5 метров
89 мм х 2,0 мм	5 метров
108 мм х 2,5 мм	5 метров

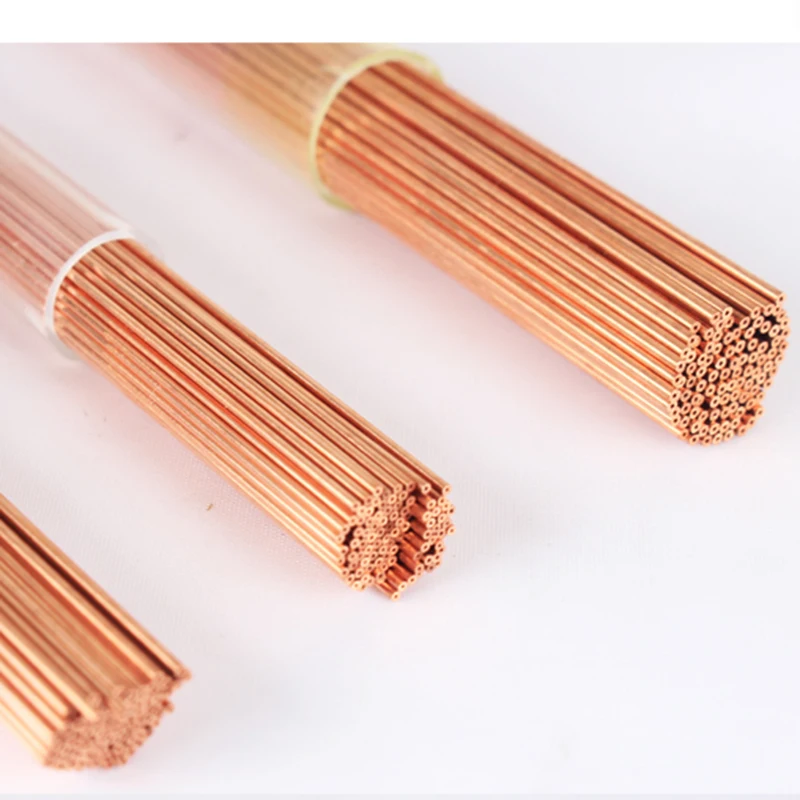

 Трубы медные в бухтах

Трубы для отопления и водоснабжения отожженная диаметр мм х толщина мм	длина  бухты в метрах	цена руб
6 мм х 1,0 мм	50 метров
8 мм х 1,0 мм	50 метров
10 мм х 1,0 мм	50 метров
12 мм х 1,0 мм	50 метров
15 мм х 1,0 мм	50 метров
18 мм х 1,0 мм	50 метров
22 мм х 1,0 мм	50 метров



>

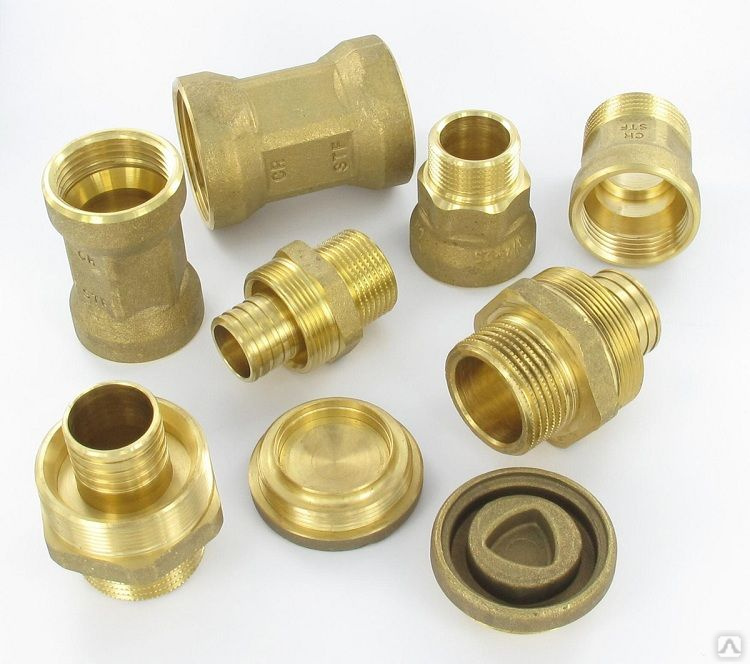

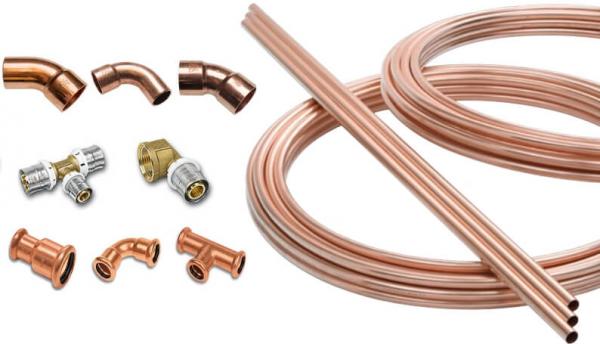

 Медная труба и фитинги.

Медные трубы вместе с фитингами под пайку это одно надёжное целое. Само соединение при помощи медно-фосфорного припоя это участок с большой толщиной стенки. Технические характеристики трубопровода, где используется медная труба, и фитинги из меди под пайку превосходят все показатели остального оборудования. Такой водопровод применяется давно, и зарекомендовал себя с отличной стороны. Медная труба по цене дороговато обходится. Но если сравнивать компрессионные фитинги для металлопластиковой трубы и фитинги под пайку медной трубы, то отличие будет в десятки раз. Например, тройник самый показательный пример цены. Значит, медная труба с фитингами, может быть дешевле не которых других трубных систем. Обвязка котельных связано с большим количеством поворотов и соединений. Большое количество примеров, когда демонтируя трубы из полипропилена, собирая заново обвязку котельной медной трубой. Увеличивается качество гидравлики, и система отопления начинает отлично работать. Система отопления, смонтированная на меди это дорого, стильно, качественно.

Качественная система отопления экономит деньги и создаёт комфортное отопление.

Один из основных материалов для трубопроводов, который прошел испытание временем. Он и сегодня в силу своих технических характеристик применятся не только в отоплении и водоснабжении, но и для соединения кондиционерного и холодильного оборудования. Медная труба и медные фитинги под пайку вместе применяются для ответственных участков с высокими температурами и давлением. Соединение медной тубы и фитингов выполняются, к примеру, твердым медно фосфорным припоем. Такое соединение по надёжности не уступает медной трубе.  Такое соединение можно смело замуровывать в стены или пол. Хотя пайка трудоёмкий процесс, но с ним справится даже школьник. Главное не торопится и качественно сделать подготовку мест пайки. Для этого разработан специальные инструмент ершики, гратосниматель, наждачная губка, труборез, газовые горелки. Медная труба и фитинг находятся на не большом расстоянии друг от друга. Благодаря этому зазору происходит затягивание жидкого припоя.

Этот эффект можно увидеть в живой природе. Так поднимается вода с питательными веществами в стволе дерева. Поэтому и название капиллярная пайка, жидкий припой сам заполняет зазор между медной трубой и медным фитингом.

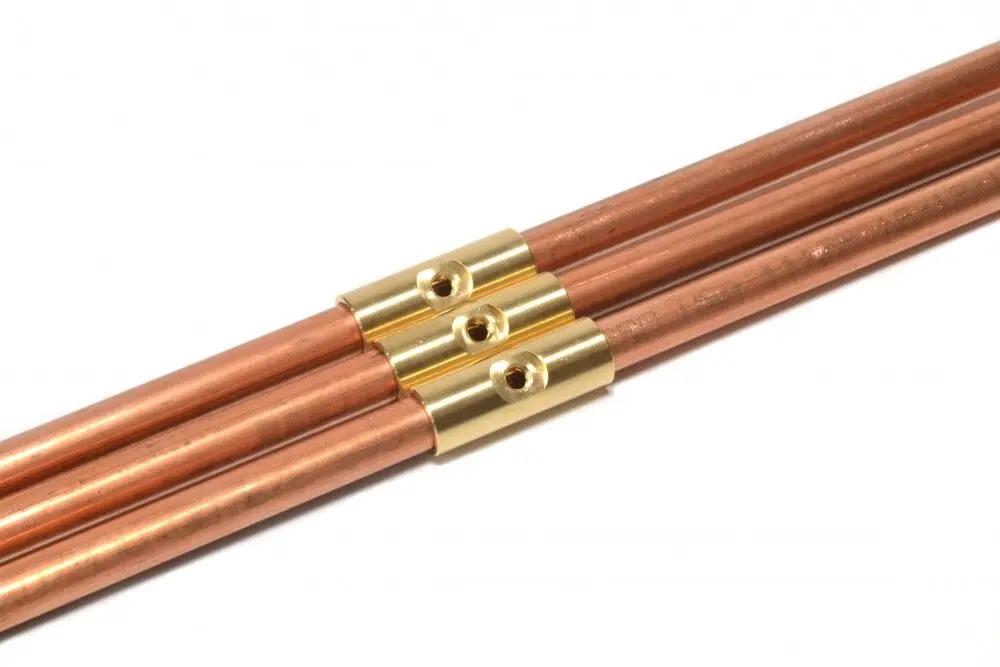

Медная труба

Медная труба для системы отопления это надёжное решение для монтажа в загородном доме. Технические характеристики трубопровода с использованием медных фитингов для пайки, превосходят все другие системы. Медные трубы, соединенные таким способом можно заливать в стяжку. Купить трубу для отопления и медные фитинги дешевле сразу на всю систему. Для этого нужно сделать небольшой эскиз. Тогда будет легче и более точно составить спецификацию на медные трубы фитинги. Технология производства медной трубы и состав у всех производителей одинаковый, но все же лучше купить проверенных временем заводов. Это три основных европейских бренда KME SANCO, MKM HETCU, Silmet.

<img” src=”/images/cms/data/fitingi_mednie/truby-mednye_10.

jpg” alt=”” />

Медная труба для отопления и водоснабжения применяют давно, а значит, проверенны временем. Сам материал не магнитится, поэтому внутри стенки не зарастают солевым камнем. Так же они не зарастают ржавчиной как стальные трубы. Срок службы медной трубы внушительный. Большой выбор соединений при помощи фитингов. К основным можно отнести 1) компрессионные или обжимные основное не удобство они применяются на не больших размерах, 2) пресс фитинги в данном соединении применяется резиновое уплотнение, 3) фитинги подпайку самый трудоемкий монтаж. Но все, же монтаж медной трубы при помощи пайки имеет ряд преимуществ. Основное что спаянное соединение по прочности сопоставимо медной трубе. Второе это низкая цена на медные фитинги для пайки.



Медная труба для систем отопления и водоснабжения применяются более 100 лет. Данные трубопроводы очень надёжны пайка медных не много трудоёмкий процесс. Но такое соединение получается монолитным, что позволяет его монтировать под стяжку.

Труба медная для кондиционеров и водопроводов одинаковая по своему химическому составу. Отличие в основном в толщине стенки и диаметрах. Медная труба для кондиционеров обычно тонкостенная и производится в дюймовых размерах. Диаметры медных труб для отопления и водоснабжения производятся в метрических размерах, точнее в миллиметрах. Соответственно медная трубка и медный фитинг должны быть одинаковые или дюймовые или метрические. Пайка медных труб трудоемкий, но не трудный процесс. Этому может научиться даже ребёнок за 10 минут. Медные трубы для отопления и медные трубы для водопровода, выпускаются со стенкой от1 мм и выше. Для соединения предусмотрены флюсы и припои, мягкие для не очень ответственных участков. И твердые припои медно фосфорные для медной трубы, которая будет находиться под нагрузкой. Медный фитинг под пайку должен быть с хорошей геометрией. Это очень важно при капиллярной системе, когда припой в жидком состоянии сам заполняет пространство между стенкой медной трубы и медным фитингом. Соответственно не ровный овальный фитинг может быть полностью не пропаян.



Какой тип медной трубы лучше всего подходит для газопроводов?

7 апреля 2020 г. 7 апреля 2020 г. | 18:20

Медные трубы обычно используются для газовых линий, водопроводных линий в обрабатывающей промышленности и для линий хладагента в системах HVAC (отопление, вентиляция, охлаждение и кондиционирование воздуха). Медные трубы могут быть изготовлены из мягкой или прочной меди, обладающей выдающейся коррозионной стойкостью и стабильными соединениями. Типы K, L и M — три наиболее распространенных формы медных труб, используемых как в жилых, так и в промышленных зданиях. В некоторых старых домах может использоваться четвертый тип сантехники, используемый для слива-отвода-отвода или DWV.

Рой Коэн из компании Coldhotair говорит: « Трубы K, L и ACR являются наиболее распространенными типами трубопроводов, используемых в газовых системах . L обычно используется для внутренних работ, а трубы K используются в качестве подземных линий. Если вы подключаете, скажем, газовый обогреватель для своего помещения площадью 500 кв. Футов, вам нужно быть осторожным, поскольку природный газ может вызвать коррозию медных труб.

Калибровка медной трубы

Реальный внешний диаметр жесткой медной трубы (НД) часто на 1/8 дюйма больше номинального размера, или того, что называется валом. Например, медная труба «1/2 дюйма» имеет внешний диаметр 5/8 дюйма. Это относится ко всем трем современным формам труб: K, L и M. Внутренний диаметр медной трубы рассчитывается по толщине стенки трубы, которая зависит от формы трубы. Форма медных труб, необходимая для каждого применения, может определяться внутренней или внешней потребностью в жидкости, конструкцией, условиями эксплуатации и спецификациями местных строительных норм и правил.

Трубка типа K

Трубка типа K доступна как в прочных, так и в универсальных формах и может использоваться с раструбными фитингами для сжатия. Это предпочтительнее для магистральных водопроводов и туннельных систем, поскольку его толщина позволяет ему выдерживать нагрузку в траншеях от засыпанного грунта. Трубы типа K не одобрены для использования в работах с природным газом, поскольку газовая подложка будет воздействовать на соединения труб. Медная труба формы К имеет самую толстую стенку из всех традиционных типов. Используется для защиты от пламени, угля и т. д.

Труба типа L

Доступна в твердой и жидкой формах и может быть изготовлена ​​в конфигурациях с потом, трением и раструбом. Тип L известен как наиболее распространенная форма медных труб, потому что ее можно использовать в гораздо большем количестве случаев, чем форму K. Гибкие трубы типа L можно использовать для ремонта или модификации старых водопроводных труб, но жесткие трубы более надежны. Форма L также может использоваться вне дома, где она будет непосредственно отображаться. Медь формы L легче, чем медь типа K, но тяжелее, чем форма M.

Труба типа M

Тип M продается как в сплошном, так и в универсальном исполнении и чаще всего используется для систем водоснабжения и вакуумных систем в доме. Его можно использовать с атмосферой, потом, напряжением, факелом и т. д.

Из-за сравнительно низкой стоимости трубки типа M предпочтительны для жилых помещений ; более тонкая стенка подразумевает меньше металла и, следовательно, меньше. Медь формы М разрешена не во всех областях и установках сантехнических стандартов.

Медные трубы DWV

В нескольких старых зданиях использовались медные трубы или сантехнические раковины и вентиляционные отверстия, которые были почти заменены в новых зданиях ванной из ПВХ или АБС-пластика. Он разработан в основном для надземных систем и обеспечивает минимальный диапазон давления от 10 до 15 фунтов на квадратный дюйм (psi), что значительно выше, чем давление воды в большинстве муниципальных схем хранения воды. Как правило, труба DWV имеет желтую маркировку, чтобы отличить ее от меди типа M.

Piping Mart

Pipingmart – это портал B2B, специализирующийся на промышленных, металлических и трубопроводных изделиях. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.

Теги: медные трубы, газопроводы

Медные трубы для природного газа разрешены в некоторых местах

Настройте погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

В: Мы с женой недавно провел очень приятное время, осматривая достопримечательности, навещая родственников и рассматривая дома, которые продаются в Мичигане. В большинстве старых домов были полноценные подвалы с печами и водонагревателями. Мы ушли весьма обеспокоенными, увидев, что в качестве топлива используется сжиженный нефтяной газ. Газ подается по медным трубам, беспорядочно пропущенным через балочные промежутки и не поддерживаемым печью и водонагревателем.

Можете ли вы сказать нам, является ли это состояние безопасным или может представлять угрозу безопасности?

-Н.Ф. Fallbrook, Calif.

A: Вообще говоря, местные строительные нормы и правила определяют тип трубы, по которой может проходить как природный, так и баллонный (LP) газ. Возможно, дома, которые вы осмотрели, находились в районе, где медная труба была разрешена для использования в качестве газопровода — в некоторых районах газ даже разрешен для использования в определенных типах пластиковых труб. С другой стороны, также возможно, что кто-то неправильно добавил медные газовые линии к существующему дому, кто-то, возможно, не осознавал, что это запрещено. На самом деле это довольно распространено, когда домовладелец выполняет такую ​​​​работу. Медную трубу относительно легко соединить, она доступна во многих местах и ​​довольно недорога.

Но безопасна ли практика подачи сжиженного нефтяного газа в медную трубу? По некоторым кодам так и есть. Тем не менее, большинство сантехников и монтажников газовых труб согласны с тем, что стальная труба с черной резьбой является лучшим материалом для этого конкретного использования. Медная труба достаточно мягкая и легко повреждается. Удар ботинком или порез лопатой может привести к перегибу или протечке медной трубы. Стальная труба намного прочнее и способна лучше сопротивляться истиранию, ударам и проколам — силам, которые могут исходить от контакта с людьми или от оседания и движения здания.

Таким образом, несмотря на то, что в некоторых районах это является обычной практикой и санкционировано нормами, позволять медным трубам пропускать сжиженный нефтяной газ, если труба не проходит через стену, в случае с сжиженным газом (особенно) эта практика несколько несовершенна. И это устранило бы большую путаницу, если бы кодекс был универсальным в этом вопросе. (Почему такая практика считается безопасной в одном поселке и небезопасной в другом?) Конечно, безопасность является целью строительных норм и правил, но такое несоответствие никак не способствует этому.

Сжиженный газ намного опаснее природного газа. LP тяжелее воздуха и плохо смешивается с воздухом. В случае утечки газа LP может скапливаться на цокольном этаже, пока не достигнет уровня водонагревателя или запальника печи. Тогда газ может воспламениться, обычно сжигая вместе с ним дом. С другой стороны, природный газ легче воздуха, хорошо смешивается и разбавляется. Это может быть опасно, но не накапливается и не скапливается, как сжиженный нефтяной газ. Во многих домах есть утечки природного газа во внутренних трубопроводах, и домовладельцы даже не подозревают об этом. Эти небольшие утечки время от времени дают домовладельцу легкий запах газа, но, вероятно, не представляют большой опасности. Даже небольшая утечка на линии сжиженного газа может привести к летальному исходу в закрытом помещении, например, в подвале.

Строительные нормы и правила различаются по всей стране, и, приехав из Калифорнии, вы можете увидеть некоторые вещи, которые не разрешены в вашем штате. В Калифорнии действуют одни из самых строгих строительных норм и правил в стране, в первую очередь из-за частой сейсмической активности. В Калифорнии стены жилых домов должны крепиться к фундаменту гораздо более надежно, чем здесь. А водонагреватели должны быть прикованы цепями к стенам здания или фундамента в надежде, что это предотвратит их разрушение и катание во время землетрясения.

По правде говоря, здешние здания нечасто подвергаются нагрузкам, вызванным землетрясением. И это хорошо, лишь немногие сооружения Среднего Запада построены в соответствии с современными сейсмическими нормами. Из-за этого даже небольшое землетрясение может нанести страшный ущерб и смерть в нашем районе.

Несмотря на то, что медные газопроводы, вероятно, никогда не пройдут проверку в вашем штате, в некоторых районах они разрешены законом. Если вас беспокоит перспектива жить в доме с такими трубами для топливного газа, вы, вероятно, могли бы заменить их черной стальной трубой по разумной цене. И, если вопрос касается самой перспективы газа, если у вас есть выбор в этом вопросе, когда вы покупаете дом в этом районе, убедитесь, что он обслуживается более безопасным природным газом.
