Что делать, если газовый котел Ariston (Аристон) выдает код ошибки 307
Неквалифицированное вмешательство в работу газового оборудования небезопасно, потому производители дают скудную информацию по устранению неполадок. Описание ошибки 307 в инструкции котла Аристон расплывчатое, но в ряде случаев пользователь способен самостоятельно ее устранить. Статья рассказывает о порядке действий.
Расшифровка307-й код неисправности высвечивается на дисплее котлов Аристон модификаций Clas, Genus и Egis +. Причина – сбои электроники: в инструкции указывается на внутреннюю ошибку платы. Проявляется по-разному: при первичном пуске агрегата, разборе горячей воды, периодически в процессе функционирования котла. Покупать новую ЭПУ, учитывая стоимость блока, спешить не стоит. Анализ переписки на форумах, статистики устранения неисправностей котлов Аристон показывает: в ряде случаев причина появления ошибки 307 убирается пользователем самостоятельно.

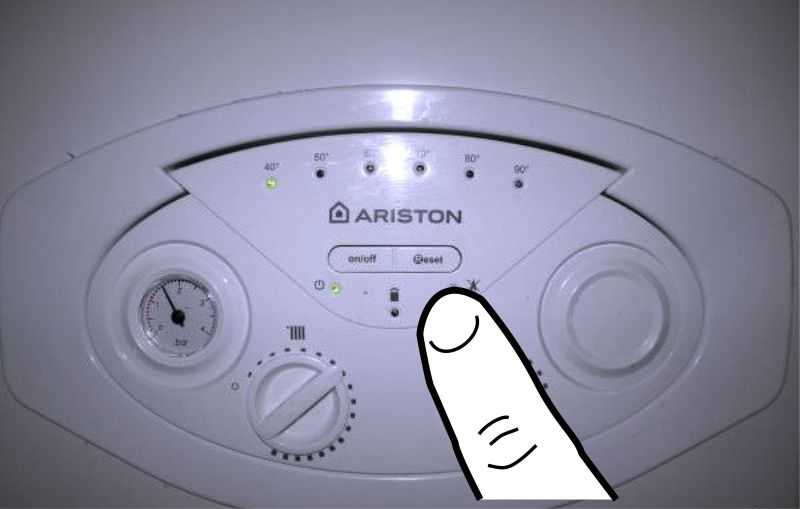

Котел Ariston выдает ошибку 307Как поступитьШаг 1Произвести сбросНа это указывает инструкция на котел Аристон: нажать кнопку Reset и удерживать не менее 5 сек.
Ошибка 307 исчезнет, если вызвана броском напряжения в питающей сети. При повторном появлении придется подробно разбираться.
Особенность котлов Аристон в том, что при выявлении причин ошибок проверяются две платы: электронная («мозг» отопительной установки) и управления (с кнопками навигации). Осматриваются на предмет попадания влаги и видимых дефектов (прогары, отслоения, повреждения элементов схемы). Конденсат, окислы приводят к замыканиям между токопроводящими дорожками, выводами радиодеталей. При обнаружении капелек воды плата просушивается направленным потоком теплого воздуха. Подойдет фен, калорифер и подобное. Следы разводов, пыль, грязь легко убираются тампоном, смоченным спиртосодержащей жидкостью.
Шаг 3Тестирование блока питания ЭПУЭлектронные платы покрываются тончайшим слоем лака для исключения коротких замыканий. При очистке нужно соблюдать аккуратность – состав растворяется спиртом.
На заметку!
На форумах, посвященных вопросам ремонта котлов, рекомендации следующие: заменить плату или перепрошить. Первое решение связано с большими денежными тратами, и не факт, что результат окажется положительным. Второе под силу только человеку с практическим опытом восстановления работоспособности электронных схем и имеющему соответствующие приборы. На примере котла серии Glass разберемся, в чем причина ошибки 307.
Напряжение питание котлов Аристон – ~ 230. БП платы собран по трансформаторной схеме. У Тр две вторичные обмотки. Значения U: 29 и 11 В. Показание мультиметра ниже обозначенной величины вызывает ошибку 307. Измерение проводится в т.2 относительно минуса электронной платы.
Плата управления котлом Ariston указаны транзисторыПадение напряжения вызывается потерей емкости конденсатором, включенном в цепь. В подобных случаях нужно проверять все элементы «С».
При ошибке 307 тестировать С33 (вход интегрального стабилизатора, питающего процессор). Несоответствие номинала емкости приводит к появлению больших пульсаций в цепи = I, сбоям в работе ЭПУ и коду неисправности 307. Проблема решается заменой конденсатора.
Падение напряжения на входе стабилизатора ниже 7 В истолковывается процессором как повреждение ЭПУ, и ошибка 307 гарантирована. Как правило, происходит в ночные часы. Приведение значения U в соответствие требуемому код устраняет. Это все, что пользователь может сделать самостоятельно. Точная диагностика электронной платы выполняется на стенде, имитирующем котел Аристон. Если не удалось убрать ошибку 307, обращаться в сервис. Тестирование, ремонт ЭПУ обойдется на порядок дешевле покупки нового блока. На время проверки неисправной платы в условиях стационара мастер установит блок из подменного фонда – дом не останется без обогрева.
Поделитесь опытом
Если у вас есть опыт в исправлении ошибки Е 307 в газовом котле Ariston — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной или одной из следующих статей.
Можете так же присылать фото и видео с комментариями и описанием.
Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.
Понравилась статья? Репост будут лучшей благодарностью.
Неисправность котла Ariston Clas 24FF. Коды ошибок 306 и 307 — StopTest.ru
Инженерные системы дома
– Автор: Дмитрий – 8 Comments.
У меня в эксплуатации с 2008 года находится газовый настенный котел Ariston Glass 24FF. В этой публикации я расскажу об одной из неисправностей, возникшей в данном котле и о методе ее устранения.
В один из отопительных сезонов котел периодически (в среднем один раз в сутки) начал останавливаться (блокироваться). При этом загорался красный индикатор (1) аварийной остановки на панели управления. На дисплее (2) отображались попеременно коды ошибок 306 и 307.
Работа котла восстанавливалась при двукратном (две ошибки – два нажатия) нажатии на кнопку Reset.
Как правило, котел блокировался в ночное время. В руководстве по эксплуатации (скачать) на данный котел сказано, что данная ошибка является признаком неисправности электронного блока управления котлом (ЭБУ), проще говоря, обнаружена неисправность электронной платы. В интернете большинство найденных рекомендаций сводилось к замене платы. Данный метод, конечно, эффективен, но достаточно дорог в денежном выражении. И я начал подумывать о покупке нового котла. Но прежде чем принять решение о покупке, я решил проверить плату визуально и измерить параметры блока питания, и, как выяснилось впоследствии, не зря.
На рисунке 2 показан фрагмент платы котла Ariston Glass 24FF с элементами блока питания. Блок питания платы управления выполнен по классической трансформаторной схеме с двумя вторичными обмотками. Измеренное переменное напряжение на вторичных обмотках составляет 11 вольт и 29 вольт при входном напряжении 230 вольт. Визуально каких-либо повреждений я не обнаружил, а вот измеренное постоянное напряжение на входе 5-ти вольтового интегрального стабилизатора (4) показалось мне подозрительно низким – порядка 8 вольт при входном сетевом напряжении 230 вольт.
Ниже на рисунке 3 показана плата целиком.
Подозрение пало на электролитический конденсатор (3), сглаживающий пульсации выпрямленного напряжения с одной из вторичных обмоток трансформатора. На моей плате этот конденсатор обозначен как С33. Данный конденсатор как раз и установлен на входе 5-ти вольтового интегрального стабилизатора. Чтобы проверить уровень пульсаций напряжения в данной точке схемы понадобился осциллограф. При подключении осциллографа был обнаружен высокий уровень пульсаций выпрямленного напряжения. Амплитуда пульсаций достигала 4 вольт. Однозначно был сделан вывод о неисправности конденсатора (3). Емкость конденсатора 470 мкФ, номинальное напряжение 25 вольт. Конденсатор был заменен на аналогичный новый фирмы CapXon. Обращаю внимание читателей, что на фото платы показан уже установленный исправный конденсатор. Неисправный конденсатор на моей плате был синего цвета.
Необходимо отметить, что конденсаторы фирмы CapXon это, скажем так, бюджетный вариант. Но у меня под рукой на тот момент других не было.Из своего личного опыта могу порекомендовать конденсаторы фирм Epcos, Jamicon с температурным диапазоном 105°С и емкостью и напряжением не ниже 470 мкФ и 25 вольт соответственно. Ну и конденсатор должен подойти по габаритам.
После замены амплитуда пульсаций составила не более 0,5 вольт. Вольтметр показал напряжение 11-12 вольт (как вы помните при неисправном конденсаторе было 8 вольт) при входном сетевом напряжении 230 вольт. После данной процедуры котел заработал как прежде.
Необходимо сказать, что напряжение 5 вольт используется для питания микропроцессора платы и других микросхем и элементов, обеспечивающих сложную логику работы котла. Поэтому от качества данного напряжения, его стабильности и наличия «помех» зависит и стабильность работы котла. В описанном выше случае цепь питания 5 вольт была нестабильна и подвержена помехам в виде повышенного уровня пульсаций.
Микропроцессор «истолковал» это как появление повреждения на плате, что в принципе и соответствовало действительности.Почему же котел блокировался именно в ночное время. Мое предположение связано с тем, что в ночное время наиболее низкое напряжение в сети. Минимально допустимое напряжение на входе интегрального стабилизатора составляет не менее 7-8 вольт. Как только напряжение опускалось ниже указанного предела недопустимые пульсации появлялись на выходе стабилизатора. А так как данный стабилизатор питает микропроцессор, последний и выдавал ошибку.
Файлы для скачивания:
Поделиться ссылкой:
Коды ошибок бойлера Ariston – Ремонт Ariston Эдинбург
Это наш путеводитель по кодам ошибок бойлера Ariston, в том числе, что делать, если они у вас есть, и что делать дальше. Пожалуйста, не стесняйтесь обращаться к нам за дополнительной информацией о том, как мы можем помочь с этими проблемами в Эдинбурге.
Мы составили список некоторых наиболее частых кодов ошибок котлов Аристон.
Пожалуйста, имейте в виду, прежде чем приступить к конкретной проблеме с вашим бойлером Ariston, что любой ремонт должен выполняться сертифицированным специалистом по газовой безопасности.
Для частных лиц, которые хотят вложить свои деньги в новый котел с расширенной гарантией, мы предлагаем вместе с нами заполнить наш онлайн-инструмент расчета стоимости!
Ошибки на печатной плате (PCB) (Код неисправности 301-307)
Это потенциально самый дорогой ремонт
Печатная плата (PCB) является одним из основных компонентов вашего Ariston.
Это печатная плата, которая взаимодействует со всеми электронными компонентами вашего котла, отправляя и получая сигналы.
Ваш котел не будет работать должным образом, если его нет (или если он поврежден).
Если на вашем котле отображается один из следующих кодов неисправности, вероятно, вышла из строя печатная плата:
Наиболее распространенными кодами неисправности являются 301, 302, 303, 304, 305, 306 и 307.
Коды 303, 305, Наиболее проблемными являются коды ошибок 306 и 307.Поскольку это «основные» неисправности печатной платы, существует высокая вероятность того, что блок необходимо будет заменить.
Что мне делать?
Вызовите инженера по газовой безопасности и оцените ситуацию. В некоторых случаях возможно исправить неисправные соединения и проводку на печатной плате.
Если требуется новая печатная плата, ее стоимость может составлять около 500 фунтов стерлингов.
Предполагая, что остальная часть вашего котла находится в хорошем рабочем состоянии, имеет смысл получить предложение на совершенно новый и более энергоэффективный котел.
Недостаточное давление воды (Код неисправности 108)
Перейдем к частой проблеме, с которой регулярно сталкиваемся с котлами Аристон: низкое давление воды.
Код ошибки 108, скорее всего, будет отображаться на вашем котле, если у вас проблема с низким давлением воды.
Давление воды снижено из-за утечек.
Это может быть достигнуто с помощью вашего котла или других компонентов вашей системы отопления.
Что мне делать?
В первую очередь необходимо выявить и устранить утечку.
После устранения течи в котле необходимо довести давление не менее чем до 1,5 бар с помощью внешнего контура заполнения, чтобы обеспечить работоспособность котла.
Отказ реле давления воздуха (коды ошибок котлов Ariston E34)
Котлы Ariston, выпущенные после 2000 года, имеют другой набор кодов неисправностей, чем более ранние модели. Например, отказ реле давления воздуха приведет к тому, что на Microgenus 2 будет отображаться код E34. вентилятором, когда он включен.
Если есть проблема с реле давления воздуха, в настоящее время использование котла небезопасно.
Электронная плата не может определить, выпускает ли ваш котел дымовые газы, поэтому на всякий случай блокируется.
Что мне делать?
Если вам повезет, проблема будет связана с датчиком давления воздуха в данном конкретном случае.
Коды неисправностей Ariston, с другой стороны, не всегда верны. Возможно, проблема связана с соединением между печатной платой и реле давления воздуха и что источником проблемы является печатная плата.
Когда необходимо заменить печатную плату на старом котле, имеет смысл рассмотреть возможность получения предложения по замене.
Конечно, вам следует сначала оценить стоимость ремонта, чтобы решить, какой из вариантов будет для вас наиболее выгодным с финансовой точки зрения.
Недостаточная циркуляция (Код неисправности 103-108)
Вполне вероятно, что ваш котел Ariston испытывает проблемы из-за недостаточной циркуляции, если у вас есть любой из следующих кодов неисправности:
103,104,105,106,107,108
Недостаточная циркуляция в котле Аристон может быть вызвана двумя разными факторами:
Заклинил насос отопления
Система отопления забита мусором.
Воздух в насосе ЦО.
Если насос системы отопления не циркулирует должным образом, радиаторы и горячая вода не достигают желаемой температуры.
В основе проблемы могут быть следующие проблемы:
- В насосе системы отопления имеются воздушные пробки.
- Изношены подшипники или сломался вал насоса
- Неправильная настройка скорости
- Засоры
Обычно шлам из системы отопления вызывает засоры в системе отопления. Причиной этого являются коррозия и накопление ржавчины в ваших трубах, радиаторах и котле.
Не позволит воде течь должным образом, поэтому на котле отображаются коды неисправности 103-108.
Что мне делать?
Если вы постоянно сталкиваетесь с этой проблемой циркуляции, то стоит рассмотреть возможность установки магнитного фильтра и/или промывки системы питания.
Пожалуйста, свяжитесь с нами сегодня для получения дополнительной консультации по кодам ошибок котлов Ariston
Распространенные проблемы с котлами Ariston – Сравните рынок котлов
Более полувека Ariston предоставляет клиентам эффективные и высококачественные решения для отопления в более чем 150 странах мира. Компания гордится тем, что предлагает инновационные решения для отопления по конкурентоспособным и доступным ценам.
Если ваш котел Ariston начал издавать странные звуки и постоянно зависать, вы расстроены. Но прежде чем вы позвоните инженеру по газовой безопасности, вот руководство по распространенным неисправностям котлов и подробная информация о том, можете ли вы исправить это самостоятельно или вам следует нанять профессионала.
Неисправность печатной платыЭто, безусловно, самая опасная проблема с котлом. Печатная плата является сердцем котла. Он посылает и получает сигналы от других компонентов котла. Неисправность печатной платы нарушает все операции котла. И, к сожалению, это самая дорогая деталь для замены.
Если ваш котел Аристон выдает коды неисправностей с 301 по 307, скорее всего у вас ошибка в плате. Однако коды неисправностей 303, 305, 307 и 306 исправить сложнее всего. И поскольку они являются основными неисправностями печатной платы, есть большая вероятность, что вы замените блок.
Вызовите инженера по газовой безопасности для осмотра и оценки повреждений. Это могут быть слабые или поврежденные соединения печатной платы, которые можно недорого отремонтировать.
Если вам нужно заменить печатную плату, приготовьтесь потратить более 500 фунтов стерлингов. А если котел старый и на него не распространяется гарантия, рассмотрите возможность установки вместо него нового котла.
Низкое давление водыДавление в котле со временем падает. Тем не менее, существует идеальный диапазон давления в котле от 1 до 1,5 бар. Обычно этот диапазон отмечен зеленым цветом на манометре. Если давление в котле упадет ниже 0,6 бар, ваш котел Аристон выдаст код неисправности 108.
Низкое давление в котле не является поводом для тревоги, но вы должны устранить его в ближайшее время, чтобы избежать деформации и повреждения других компонентов котла. К счастью, вы можете исправить эту ошибку в одиночку.
Давление в котле напрямую связано с уровнем воды в котле. Добавление воды в систему через внешний контур заполнения повысит давление в котле до нормального диапазона. Через некоторое время следует перезагрузить котел, чтобы сбросить неисправность котла.
Утечки в котлеЕсли вскоре после ее устранения вы получаете ошибку 108, это означает, что в системе есть утечка. Течь котла может произойти в любой части котла. Проще всего исправить те, которые находятся на внешнем трубопроводе. Эти утечки часто сопровождаются необъяснимым скоплением воды в доме.
Утечки на трубах в стенах и внутри котла трудно устранить из-за необходимости инструментов и опыта. Утечки могут быть вызваны расшатыванием соединений под давлением с течением времени или трещинами в насосе котла.
Решение Вызовите инженера по газовой безопасности для осмотра котла на наличие утечек. При протечках на стыках уплотняют или герметизируют течь. Однако, если трещина на насосе котла вызывает утечку, его необходимо заменить.
Замена нового бойлера стоит около 300 фунтов стерлингов.
Неисправность зажиганияПри неисправности зажигания на котле отображается 5P2 или 5P1. Если котел не зажигается, это может быть из-за:
- Неисправен провод зажигания
- Заблокированная горелка
- Неисправен искровой генератор
- Заблокирован пилотный реактивный самолет
Большинство описанных неисправностей требуют минимального ремонта, чтобы котел загорелся. Однако, если компонент котла заблокирован и находится в плохом состоянии, вам придется заменить его. Если котел старый и на него не распространяется гарантия, вам следует рассчитать стоимость замены по стоимости ремонта.
Когда котел старый, его детали начинают изнашиваться и выходить из строя. Вы не должны застрять в бесконечном цикле ремонта, тратя много денег на старый котел – установите новый котел.
Контрольная лампочка остается включенной, чтобы зажечь горелку котла, когда вам нужна горячая вода или включается центральное отопление. Без запальника котел Аристон не нагреет воду и не включится. Когда он включен, контрольная лампа должна быть синей. Если он оранжевый или желтый, возможно, произошла утечка угарного газа.
Угарный газ является смертельным газом, главным образом потому, что он не имеет запаха и цвета. Вы не можете обнаружить его без сигнализации двуокиси углерода. Поэтому инженеры Gas Safe настаивают на его установке при установке нового котла.
Если контрольная лампа становится оранжевой или желтой, вам следует как можно скорее открыть все окна и связаться с инженером по газовой безопасности.
Предметы, которые могут предотвратить возгорание котла, включают:
- Неисправная термопара
- Блок в дымоходе
- Заблокированный газовый клапан
- Сильный сквозняк тушит пламя
Не следует пытаться исправить код неисправности 501 самостоятельно. Вызовите инженера по газовой безопасности. Инженер демонтирует котел, почистит пилотный жиклер и поставит его обратно.
Также они проверят другие возможные причины и устранят их.
Неисправность вентилятораВентилятор является важным компонентом котла. Однако, в отличие от других электроприборов, перед вентилятором не стоит задача охлаждения котла. Он установлен для выталкивания вредных газов в дымоход для выброса. Когда вы включаете бойлер Аристон, это первый компонент, который запускается. Если он неисправен, котел не запустится и выдаст код неисправности А41.
РешениеКотел Аристон не запустится, если неисправен вентилятор. Вентилятор должен быть отремонтирован инженером по газовой безопасности. К возможным неисправностям вентилятора относятся:
- Неправильные настройки вентилятора – вентилятор может работать слишком быстро или слишком медленно (код неисправности 604), что приводит к угасанию пламени или недостаточной тяге для выталкивания вредных газов в дымоход соответственно. В этом случае инженер по газовой безопасности исправит настройки и попытается перезапустить котел.
- Сломанный вентилятор — требуется замена вентилятора. Но если он старше восьми лет, дешевле будет установить новый котел Аристон.
Если котел показывает какой-либо код неисправности между 103 и 108, в вашем котле недостаточная циркуляция. Это может быть вызвано:
- Блокировкой в системе
- Проблема с насосом системы отопления
Если насос системы отопления работает неэффективно, радиаторы и горячая вода не будут достигать желаемой температуры. Возбудителями могут быть:
- Воздушная пробка в насосе отопления
- Износ вала насоса или подшипников
- Взорванное уплотнение насоса
- Неверные скорости
- Неправильная установка
Блокировка котлов часто возникает из-за накопления шлама. Шлам состоит из ржавчины и грязи в котле и радиаторе.
Если вы подозреваете, что имеете дело с неисправным насосом, наймите инженера по газовой безопасности для его замены. Если это блокировка, попросите инженера по газовой безопасности провести силовую или химическую промывку, чтобы очистить систему от шлама.
Инженер также порекомендует установить магнитный фильтр для предотвращения образования шлама в будущем. Но если блок повредил насос отопления, потребуется его замена.
Неисправность реле давления воздухаНовые котлы Аристон имеют коды неисправностей, отличные от старых котлов Аристон. Например, в Microgenus код E34 будет отображаться в случае отказа реле давления воздуха.
Реле давления воздуха в котле следит за тем, чтобы вентилятор выталкивал вредные котловые газы в дымоход для удаления. В случае неисправности этого компонента котла работа котла небезопасна. Это связано с тем, что PCB не может определить, выпускает котел вредные газы или нет.
Если вам повезет, эта ошибка будет вызвана только неисправностью реле давления воздуха. К сожалению, эти коды не совсем точны. Другими проблемами могут быть соединение между коммутатором и печатной платой или неисправная печатная плата.
Если требуется замена печатной платы, лучше вместо нее установить новый котел.
Высокое давление в котлеНизкое давление в котле нехорошо, равно как и высокое давление в котле. Во время работы манометр котла может показывать 2 бара, что выше нормы. Однако это допустимо из-за давления нагнетания. Когда он не используется, давление должно снизиться до нормального.
Однако если давление в котле поднимется до 3 бар, это будет повод для тревоги. Общие причины высокого давления в котле включают:
- Много воды в системе. Это часто вызвано добавлением чрезмерного количества воды во время повышения давления. При добавлении воды всегда следите за манометром.
- Неисправность деталей котла, включая контур заполнения и клапан сброса давления.
При избытке воды необходимо слить систему через радиаторы. Купите ключ для прокачки радиатора в местном магазине «Сделай сам» и используйте его, чтобы повернуть вентиль радиатора. Для неисправных петель подачи вам необходимо заменить дефектные детали.
Новый контур заполнения стоит от 80 до 150 фунтов стерлингов, а клапан сброса давления стоит от 100 до 350 фунтов стерлингов. Эти исправления должны очистить код ошибки 109.
Перегрев котла Перегрев котла является аварийной ситуацией и отображается кодом неисправности 722, 723 или 101. Ни в коем случае не пытайтесь починить перегретый котел самостоятельно. Эта проблема вызвана выходом из строя элементов управления безопасностью котла, в том числе тех, которые регулируют температуру, подачу воды и газа.
Если не устранить немедленно, компоненты котла подвергаются нагрузке и могут получить непоправимый ущерб. В некоторых случаях котел может взорваться.
Другие неисправности, связанные с перегревом котла, включают:
- Неисправности проводки
- Ручное открытие газовых клапанов котла
- Снятие предохранительных клапанов
Вызовите инженера по газовой безопасности для замены клапанов сброса давления и устранения неисправностей проводки. Кроме того, уменьшите давление в котле до нормального диапазона.
Другие коды неисправностей котла и способы их устраненияКод неисправности 712: Неисправен датчик обратки в зоне 2
Способ устранения: Заменить датчик обратки.
Код ошибки 5P3: Отрез пламени
Способ устранения: Уменьшите скорость вентилятора.
Код неисправности 3P9: Плановое обслуживание котла
Способы устранения: Н/Д
Код неисправности 304: Слишком много перерывов в течение 15 минут
Способ устранения: Найдите причину блокировки котла.
Гарантия на бойлер Аристон
Стандартная гарантия на бойлер Аристон составляет два года. Тем не менее, некоторые котлы Ariston, такие как Class HE System Evo и Clas HE Evo, имеют гарантию от 8 до 12 лет.
В течение гарантийного срока Ariston заменит и заменит неисправные компоненты котла, возникшие в результате проблем с качеством изготовления или используемых материалов. Гарантия не распространяется на проблемы, связанные с процедурами технического обслуживания и ввода в эксплуатацию, а также с неправильной установкой.
Для подтверждения гарантии на каждый год необходимо провести ежегодное сервисное обслуживание котла и предъявить полученный сертификат.
Крышка котла Ariston
Когда гарантия на ваш котел подходит к концу, вы должны приобрести крышку котла, чтобы защитить себя от внезапных и высоких затрат на ремонт и замену котла. Тем не менее, эти крышки котла требуют от вас ежемесячных взносов.
