коды ошибок, их расшифровка и методы устранения

Газовые котлы Beretta отлично зарекомендовали себя в качестве источника тепловой энергии в автономных отопительных системах. Агрегаты оснащены функцией самоконтроля за процессами, происходящими в узлах и деталях при эксплуатации котлов. О сбоях в работе оборудования можно узнать по световым сигналам.

Разберем характерные неисправности газового котла Beretta и их устранение. Рассмотрим, в каких случаях удастся решить проблему своими силами. Выясним, когда для ремонтных операций придется вызывать мастера из газовой службы.

Мы расскажем о том, как определить ошибку в работе оборудования, о котором оно самостоятельно предупреждает владельца. Подскажем, что означают комбинации букв и цифр, возникающие в случае неполадки на встроенном дисплее или индикаторах. Владея этой информацией, вы сможете решить, как лучше поступить.

Содержание статьи:

  • Распространенные поломки котлов Beretta
  • Как работает система самодиагностики?
  • Коды ошибок на дисплее котла
  • Что означают сигналы индикаторов?
  • Выводы и полезное видео по теме

Распространенные поломки котлов Beretta

По мнению газовщиков, занимающихся ремонтом и настройкой газовых котлов Beretta, можно выделить несколько основных неисправностей, возникающих чаще всего в оборудовании этой марки:

  1. На горелке отсутствует пламя, в результате чего происходит блокировка работы оборудования. Такая проблема может быть вызвана несколькими причинами, начиная от засора и заканчивая отсутствием подачи газа.
  2. Поломка платы управления. Происходит из-за скопления конденсата на плате, что приводит к выходу ее из строя. Также поломка платы может произойти из-за перегорания на ней деталей.
  3. Увеличение давления дымовых газов. К такому сбою могут привести наледь в , засорение сажей, усиление силы ветра. В результате происходит блокировка работы оборудования.
  4. Поломка датчика самодиагностики. Также приводит к отключению оборудования системой управления.
  5. Низкое водяное давление при подаче в отопительный контур. Чаще всего причиной бывает утечка или проблемы с расширительным баком.

Статистика, собранная специалистами, не означает, что в каждом котле марки Beretta будут возникать именно такие неполадки.

Возможно, проблемы вообще не будут появляться в течение длительного срока, или же будут возникать совершенно другие сбои по другим причинам. Каждая неполадка или сбой в газовых котлах Beretta имеет свое кодовое обозначение, которое выводится системой управления на ЖК дисплей.

Необходимо обращать внимание на сбои и неполадки при работе газового котла Beretta и своевременно их устранять, чтоб избежать более серьезных поломок

Выявление неисправностей происходит благодаря системе самодиагностики, позволяющей моментально определять проблемы при их возникновении и принимать соответствующие меры.

Как работает система самодиагностики?

В котлах Beretta система самодиагностики состоит из сети контролирующих датчиков, размещенных на основных рабочих узлах агрегатов.

После включения котла датчики начинают функционировать в непрерывном режиме, им не нужен дополнительный специальный запуск. По такому же принципу отключение датчиков невозможно без остановки или блокировки газового котла.

Во всех основных узлах газового котла Beretta находятся датчики (сенсоры), которые подают на дисплей сигналы с кодом ошибки при обнаружении неполадок

При изменении отслеживаемых параметров или нарушении в работе того или иного узла сигналы с датчиков подаются на модуль управления, который блокирует оборудование. Одновременно на дисплей выводится код ошибки, позволяющий владельцу котла определить тип неполадки и принять меры для ее устранения.

Кроме дисплея, о сбоях в работе котлов Beretta сигнализируют специальные индикаторы, расположенные в зависимости от конструктивных особенностей разных моделей теплового оборудования.

Коды ошибок на дисплее котла

На ЖК дисплей, которым оснащены практически все модели газовых котлов Beretta, выводится информация о режиме работы оборудования, а также коды ошибок и неполадок, возникающих в процессе эксплуатации.

Большинство сбоев устраняется при перезагрузке котла. Но если после перезагрузки проблема не исчезла, необходимо проверить детали и узлы, указанные ниже.

ЖК дисплей находится на панели управления газового котла Beretta, при сбоях и неполадках на него выводятся коды ошибок, по которым можно определить, в каком узле агрегата возникли проблемы

Мы постарались собрать наиболее полный список ошибок.

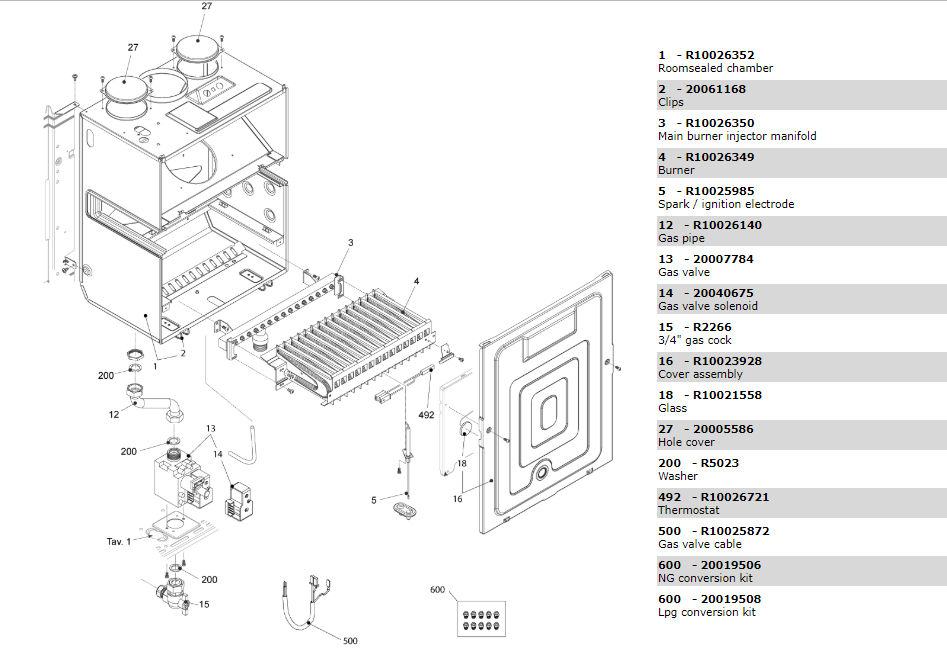

А01 — отсутствует пламя на горелке, 5 безрезультатных попыток розжига.

Проверить:

  • наличие газа в магистрали;
  • положение запорного вентиля котла;
  • отрегулировать газовый клапан;
  • почистить горелку с форсунками;
  • электрод розжига, при необходимости зачистить контакты;
  • реле розжига;
  • поменять подчиненную плату.

А02 — перегрев термостата.

Проверить:

  • термостат, целостность проводки к нему;
  • провести чистку или замену циркуляционного насоса;
  • при низком давлении в контуре добавить жидкости.

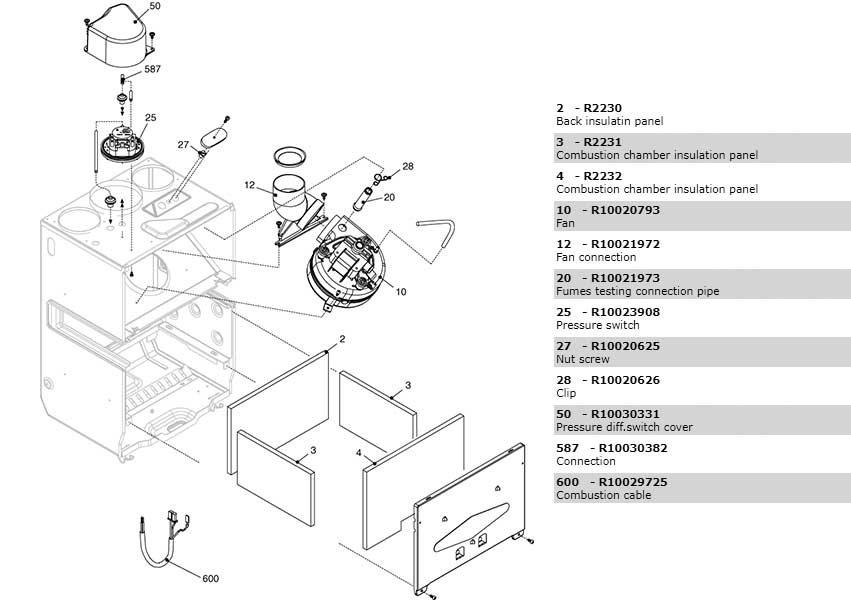

А03 — нарушение дымоудаления.

Проверить:

  • наличие тяги;
  • прочистить , при необходимости сколоть лед на выходе;
  • почистить или заменить вентилятор, проверить контакты;
  • датчик дыма, его контакты.

А04 — снижение давления воды в системе.

Проверить:

  • наличие утечек;
  • датчик давления, его контакты;
  • циркуляционный насос;
  • наличие засоров в системе;
  • поменять подчиненную плату.

А05 — поломка термодатчика NTC горячего водоснабжения.

Для того чтобы лучше понять причину нарушения в работе газового котла марки Беретта, желательно ознакомиться с конструктивными особенностями агрегата. Схема устройства должна быть в техническом паспорте

Проверить:

  • датчик NTC, его соединения, при необходимости заменить деталь;
  • поменять подчиненную плату.

А06 — поломка термодатчика NTC отопления.

Проверить:

  • датчик NTC, его соединения, при необходимости заменить;
  • поменять подчиненную плату.

А07 — не размыкается термореле.

Проверить:

  • поменять подчиненную плату.

А08-А10 — внутренняя ошибка подчиненной платы.

Проверить:

  • поменять подчиненную плату.

А11 — симуляция пламени (огонь на отключенной горелке).

Проверить:

  • нажать Reset, перезагрузить;
  • обратиться к специалистам сервиса.

А12, А15 — ошибки на подчиненной плате.

Проверить:

  • поменять подчиненную плату.

А16, А18 — ошибки на главной плате.

Проверить:

  • заменить главную плату.

А20 — огонь остается после закрытия клапана газа.

Проверить:

  • газовый клапан, при необходимости заменить.

А24 — неисправность вентилятора.

Проверить:

  • подключение вентилятора, его контакты;
  • в случае поломки заменить вентилятор.

ADJ — сбой в настройках min и max мощности.

Проверить:

  • настроить нужные параметры.

Е02 — не подключен датчик NTC1.

Проверить:

  • датчик NTC1, его соединения, при необходимости заменить.

Е04 — не подключен датчик NTC3.

Проверить:

  • датчик NTC3, его соединения, при необходимости заменить.

Е18 — короткое замыкание датчика NTC1.

Проверить:

  • разъем датчика NTC1;
  • заменить деталь.

Е20 — короткое замыкание датчика NTC3.

Проверить:

  • разъем датчика NTC3;
  • заменить деталь.

Е23-Е26 — ошибки на главной плате.

Проверить:

  • заменить главную плату.

Е32 — нет подчиненного (SALVE).

Проверить:

  • положение двухполюсных выключателей на отдельных агрегатах, привести их в состояние ON.

Е33 — неправильно подключены фаза и нейтраль.

Проверить:

  • переподключить в правильном порядке.

Е34 — ошибка кнопки Reset при нажатии более 7 раз в течение 30 мин.

Проверить:

  • подождать 40 мин, чтоб ошибка пропала;
  • заменить подчиненную плату.

Е35 — сбой реле давления.

Проверить:

  • проверить расход воды в каждом контуре, привести к норме 2 м3/ч;
  • заменить на новую деталь с настройкой 500 л/ч.

Е36 — ошибка на подчиненной плате.

Проверить:

  • поменять подчиненную плату.

Е37 — сбой при обнаружении огня.

Проверить:

  • почистить или заменить электроды.

Е38 — короткое замыкание датчика задымления.

Проверить:

  • заменить элемент.

Е39 — нет контакта с датчиком задымления.

Проверить:

  • разъем датчика задымления;
  • заменить деталь.

Е40 — ошибка 50 Гц.

Проверить:

  • частота в электрической линии;
  • подключить стабилизатор напряжения.

Е41 — ошибка на подчиненной плате.

Проверить:

  • поменять подчиненную плату.

Е42 — короткое замыкание датчика на подающей трубе.

Проверить:

  • разъем датчика на подающей трубе;
  • заменить деталь.

Е43 — нет контакта с датчиком на подающей трубе.

Проверить:

  • разъем датчика на подающей трубе;
  • заменить деталь.

Е44 — короткое замыкание датчика на обратной трубе.

Проверить:

  • разъем датчика на обратной трубе;
  • заменить деталь.

Е45 — нет контакта с датчиком на обратной трубе.

Проверить:

  • разъем датчика на обратной трубе;
  • заменить деталь.

Е46 — перегрев датчика на подающей трубе.

Проверить:

  • замерить расход воды в каждом контуре;
  • привести расход к норме 2м3.

Е47 — перегрев датчика на обратной трубе.

Проверить:

  • замерить расход воды в каждом контуре;
  • привести расход к норме 2м3.

Е48 — перегрев датчика задымления.

Проверить:

  • замерить расход воды в каждом контуре;
  • почистить теплообменники с 2 сторон.

Иногда случаются ситуации, когда ошибки не показываются на дисплее газового котла Beretta, но появляются другие признаки неполадок в работе оборудования.

К таким признакам можно отнести появление в помещении с котлом запахов газа или гари, запоздалое срабатывание горелки котла, а также заметная разница между нагревом котла и температурой батарей. К этим проявлениям неполадок стоит отнестись с не меньшим вниманием, чем к кодам на дисплее.

Что означают сигналы индикаторов?

В некоторых моделях газовых котлов Beretta, например Beretta City, о появлении сбоев в работе агрегатов можно судить по сигналам красного, желтого и зеленого индикаторов.

Индикаторы представляют собой два или три световых диода, расположенных на центральной панели, которые начинают мигать с различной интенсивностью при появлении того или иного сбоя.

В некоторых моделях газовых котлов Beretta сигналы об ошибках и сбоях в работе подают световые индикаторы, расположенные на панели управления

Моргание зеленого индикатора может означать следующее:

  • 1 раз/3,5 сек — оборудование переведено в режим ожидания, огонь потушен;
  • 1 раз/0,5 сек — котел остановлен из-за поломки;
  • 1 раз/0,1 сек — агрегат переключен в систему авторегулирования;
  • индикатор горит и не мигает — котел работает нормально, огонь горит.

Beretta City может самостоятельно остановиться из-за поломки в случаях получения сигнала с датчиков давления и дымоудаления.

Котел может приостановить работу на 10 минут, в течение которых должны восстановиться правильные параметры. За это время система автоматически проведет сканирование. Подробное руководство о том, как проверять показания датчиков газового котла Беретта, должно быть уже заложено в системе самодиагностики.

Индикаторы на панели котла Beretta могут подавать сигналы в различных комбинациях и с различной интенсивностью. Тип светового сигнала зависит от того, какая произошла ошибка при работе агрегата

Включение красного индикатора происходит в следующих случаях:

  • индикатор горит и не мигает — если после приостановки работа котла не налажена, агрегат переходит в аварийный режим;
  • индикатор мигает — срабатывание датчика предельной температуры. Иногда ликвидировать ошибку можно с помощью переключателя режимов работы.

Одновременное мигание красного и зеленого диодов происходит в случае поломки датчика NTC.

Желтый индикатор зажигается и непрерывно горит при включении предварительного нагрева теплоносителя в контуре.

Если вы не уверены в своих силах и знаниях, для ремонта газового котла Beretta настоятельно рекомендуется пригласить квалифицированного специалиста

Для устранения всех вышеописанных неполадок газовых котлов Беретта настоятельно рекомендуется воспользоваться услугами мастеров авторизованных сервисных центров и организаций, с которыми на обслуживание газовых агрегатов и поставку голубого топлива.

Самостоятельное вмешательство в сложную конструкцию котлов может привести к еще более серьезной поломке, которая выльется в дорогостоящий ремонт и длительную остановку автономной системы отопления.

Выводы и полезное видео по теме

Для устранения сбоев и ошибок при работе газового котла Beretta необходимо понимать принцип его работы:

Распознавать ошибки котлов Беретта поможет приведенное ниже видео:

Пример определения и устранения ошибки газового котла Beretta:

Если ваш газовый котел Beretta начал выдавать ту или иную ошибку, не рекомендуется пускать дело на самотек и тянуть с ремонтом или настройкой. Но перед тем, как обращаться к газовщикам, владельцу техники было бы неплохо самому разобраться, в чем заключается ошибка оборудования.

Знание причины выявленного сбоя поможет владельцу найти оптимальное решение проблемы при общении с мастером авторизованного сервиса.

Хотите рассказать о том, как самостоятельно по индикации или коду определили поломку газового котла марки Беретта? Есть полезная информация, которая может пригодиться посетителям сайта? Пожалуйста, оставляйте комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фотоснимки по теме статьи.

Газовый котел Беретта: насколько эффективен при эксплуатации?

Итальянские газовые котлы Beretta пользуются у российских потребителей заслуженным доверием. Ведь родина этого бренда – Италия, которая давно известна всему миру как производитель надежной отопительной техники. Налаженное производство и строгая инструкция по контролю над качеством делают котлы беретта действительно надежными и долговечными.

Отопительная техника под торговой маркой Beretta производится компанией Riello, которая начиналась с небольшой мастерской по производству дизельных горелок. Сегодня Riello – огромный концерн, который имеет 6 заводов в самой Италии, а также по одной производственной площадке в Канаде и Польше.

Под руководством этого концерна находится Центр исследования горения, который считается самым большим институтом в Европе. Riello выпускает отопительное оборудование семи торговых марок, среди которых и котлы беретта, о них и пойдет речь далее.

Содержание

Преимущества котлов Beretta

Помимо высокого качества сборки, что практически исключает любые неисправности, котлы беретта обладают такими отличительными преимуществами:

  • Стильный дизайн с плавными линиями.
  • Вся аппаратура полностью адаптирована для российских условий эксплуатации.
  • Широкий модельный ряд, который включает напольные и настенные, одно- и двухконтурные аппараты.
  • Компактные размеры и лояльная ценовая политика.
  • Подробная инструкция позволит правильно выполнить установку и подключение оборудования и поможет устранить некоторые неисправности.

Все это делает газовые котлы беретта очень популярными. Давайте рассмотрим некоторые наиболее популярные модели котлов этой торговой марки.

Настенные модели

Среди настенных котлов отопления особо выделяются следующие модели.

Серия CITY (Сити)

Главная особенность, которой обладает настенный котел этой серии – компактные размеры, что позволяет устанавливать оборудование в небольших городских квартирах. Прилагаемая инструкция содержит такие технические характеристики:

  • Хороший выбор мощности: от 24 до 50 кВт, что позволит выбрать необходимую модель для квартиры или загородного дома.
  • В серии присутствуют как одноконтурные модели, предназначенные для отопления помещения, так и двухконтурные, способные нагревать проточную воду для бытовых нужд.
  • При этом настенный двухконтурный агрегат обладает двумя независимыми теплообменниками, что удешевляет замену одного из них в случае неисправности.

Совет! Для уменьшения расхода газа, самая мощная 50-ти киловаттная установка имеет конденсационный принцип работы. Такая особенность повышает КПД и теплоотдачу, снижая при этом общий расход энергоносителя.

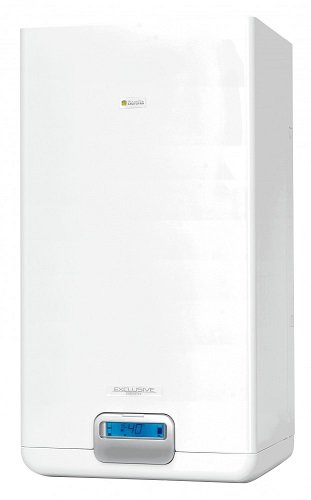

Серия EXCLUSIVE (Эксклюзив)

Эта серия котлов беретта отличается своей функциональностью и комфортным процессом эксплуатации. Для рационального и экономичного расхода газа, инструкция советует выбрать один из четырех режимов:

  1. Лето.
  2. Лето комфорт.
  3. Зима.
  4. Зима комфорт.

Котлы этой серии выпускаются мощностью от 24 до 35 кВт и обладают такими особенностями:

  • Автоматическая система, способная в случае необходимости самостоятельно подпитать систему отопления.
  • Возможность подключения наружного датчика, который синхронизирует режим работы отопительного аппарата с температурой на улице.
  • Жидкокристаллический экран, на который помимо текущей информации о состоянии котла выводятся коды ошибок в случае неисправности в работе оборудования.

Еще одной особенностью, которой обладает настенный котел серии эксклюзив, является наличие вентилятора в камере сгорания: он регулирует мощность тяги, в зависимости от модуляции пламени.

Напольные агрегаты

Напольные котлы беретта выполняются в двух вариантах:

  1. энергозависимое оборудование с автоматикой;
  2. энергонезависимые котлы без сложной автоматики.

Серия NOVELLA AVTONOM (Новелла Автоном)

Газовый напольный котел этой серии отличается простотой конструкции и надежностью. Чтобы добиться полной автономности, руководство (инструкция) по эксплуатации рекомендует использовать систему отопления с естественной циркуляцией теплоносителя.

Также напольный одноконтурный аппарат серии Новелла Автоном имеет такие конструктивные особенности:

  • Мощностной ряд от 24 до 71 Квт, что позволяет отапливать большие коттеджи.
  • Чугунный теплообменник отличается высокой прочностью и устойчивостью к коррозии.
  • Контроль основной горелки производится постоянно горящим запальником.

Серия FABULA E (Фабула Е)

В этой серии представлен напольный двухконтурный котел со встроенным бойлером, что позволяет получать большие объемы горячей воды без ущерба для мощности отопления. Настоящая инструкция выделяет такие особенности конструкции, которыми обладает этот напольный агрегат:

  • Встроенный бойлер-теплоаккумулятор имеет объем 80, 90 или 120 литров.
  • Мощность котлов этой серии составляет от 27 до 43 кВт с электронной модуляцией пламени на горелке.
  • Для контура отопления установлен чугунный теплообменник, для контура ГВС – стальной с магниевым анодом, который дополнительно защищает бойлер от накипи и осадков.

Совет! Такие котлы беретта имеют два расширительных бачка (отдельный для каждого контура) и специальный разъем, через который осуществляется чистка бойлера.

Котлы беретта отличаются надежностью и качеством сборки. Для каждого дома можно подобрать оптимальную модель из широкого ряда предлагаемой продукции. Например, для удаленных поселков можно выбрать энергонезависимый напольный вариант, а для небольшой квартиры – компактную настенную модель.

Запчасти BERETTA для газовых котлов

  • Главная
  • По типу
  • Беретта
  • БЕРЕТТА
кат.номер: 10025485 в наличии

Дыхательный насос BERETTA WILO

11,61 € с НДС

БЕРЕТТА

кат. номер: 0439 в наличии

Латунный сапун BERETTA

14 € с НДС

БЕРЕТТА

кат.номер: 10027200 в наличии

Электронная плата BERETTA

57,61 € с НДС

Смарт 24

кат.номер: 10026151BE в наличии

Пластиковый гидроблок BERETTA

17,01 € с НДС

Привет

кат. номер: 2908 в наличии

Обратный клапан BERETTA малый

8,60 € с НДС

Клапка BERETTA zpětná malá

кат.номер: 10020335 в наличии

Крышка трехходового клапана BERETTA

13,52 € с НДС

БЕРЕТТА

кат.номер: 5926 в наличии

Маностат BERETTA SIT

54,82 € с НДС

БЕРЕТТА

кат. номер: 1005177 в наличии

Микропереключатель BERETTA DHW с проводами

26,55 € с НДС

БЕРЕТТА

кат.номер: 8624 в наличии

Расширительный бак BERETTA 8 литров

134,59 € с НДС

БЕРЕТТА

кат.номер: 10024988 в наличии

Комплект прокладок BERETTA 10шт.

5,06 € с НДС

В наборе: 10 шт.

кат.номер: 10028142 в наличии

Датчик давления с уплотнительным кольцом BERETTA

35,10 € с НДС

БЕРЕТТА

кат.номер: 4441 в наличии

Термометр BERETTA 0-12 °C D = 42 мм

13,30 € с НДС

БЕРЕТТА

кат. номер: 4945BE в наличии

Капиллярный термостат BERETTA

33,38 € с НДС

Беретта

кат.номер: 6861BE в наличии

Впускной клапан БЕРЕТТА

15,19 € с НДС

Идра Эксклюзив

кат.номер: 10021006 в наличии

Впускной клапан BERETTA из латуни

9,93 € с НДС

Для котлов BERETTA

кат. номер: 20043820 в наличии

Предохранительный клапан BERETTA для уплотнительного кольца

13,72 € с НДС

БЕРЕТТА

кат.номер: 10023907 в наличии

Вентилятор BERETTA FIME GRO1715

157,30 € с НДС

БЕРЕТТА

кат.номер: 10022718 в наличии

Вентилятор BERETTA FIME L25R

179,72 € с НДС

БЕРЕТТА

кат. номер: 20069541 на заказ

BERETTA доска AKL03

140,30 € с НДС

Младший Зеленый 25 RSI

кат.номер: 0533 недоступен

Электронная доска BERETTA

255,08 € с НДС

Деталь

BERETTA

кат. номер: 10023817 на заказ

BERETTA штурвал

9 € с НДС

Беретта

кат.номер: 4298BE на заказ

Мембрана БЕРЕТТА

3,78 € с НДС

Диаметр мембраны: 44 мм

кат.номер: 0557BE на заказ

Резиновая мембрана BERETTA малая

3,78 € с НДС

Беретта

кат. номер: 6898BE на заказ

Комплект прокладок BERETTA уплотнительное кольцо 10шт.

2,70 € с НДС

Размер: 12×2,62 мм

Предыдущий

Следующий

© 2023 DILYNAKOTLE.CZ Дубенец 134, Дубенец 544 55 – тел.: +420 494 900 158, электронная почта: [email protected]

магазин от wpj.cz | Настольная версия | настройки файлов cookie

Файлы cookie

Мы используем файлы cookie для персонализации контента и рекламы, предоставления функций социальных сетей и анализа нашего трафика. Мы также передаем информацию об использовании вами нашего сайта нашим партнерам по социальным сетям, рекламе и аналитике, которые могут объединять ее с другой информацией, которую вы им предоставили или которую они собрали в результате использования вами их услуг.

Ваши настройки файлов cookie

Здесь вы можете включить файлы cookie в соответствии с вашими предпочтениями. Вы можете изменить эти настройки в любое время в будущем, щелкнув ссылку «Настройки файлов cookie» в нижнем колонтитуле нашего веб-сайта.

Необходимо

Необходимые файлы cookie помогают сделать веб-сайт удобным для использования, обеспечивая основные функции, такие как навигация по страницам и доступ к защищенным областям веб-сайта. Веб-сайт не может функционировать должным образом без этих файлов cookie.

Настройки

Файлы cookie предпочтений позволяют веб-сайту запоминать информацию, которая изменяет поведение или внешний вид веб-сайта, например предпочитаемый вами язык или регион, в котором вы находитесь.

Статистика

Статистические файлы cookie помогают владельцам веб-сайтов понять, как посетители взаимодействуют с веб-сайтами, собирая и сообщая информацию анонимно.

Маркетинг

Маркетинговые файлы cookie используются для отслеживания посетителей на веб-сайтах. Цель состоит в том, чтобы показывать релевантную и привлекательную рекламу для отдельного пользователя и, следовательно, более ценную для издателей и сторонних рекламодателей.

Газовый конденсационный котел Ciao X 25C

  • Обогрев
  • Котлы
  • Газовые котлы
  • Газовый конденсационный котел Ciao X 25C

3570 леев. 00 (включая НДС)

Стоимость доставки не включена

Артикул 20187761

  • Описание
  • Подробности
  • Что говорят клиенты
  • Похожие продукты

Описание

Настенный газовый конденсационный котел Beretta Ciao X 25C

Новая серия Beretta сохраняет отличительные черты своего предшественника с точки зрения первичный теплообменник из нержавеющей стали , к новому интерфейсу сенсорной панели , до гидравлических соединений DIN .

На самом деле новая серия конденсаторов предназначена для работы на смесях природного газа и водорода – до 20%

Благодаря CIAO X компания Beretta расширяет исследования  в области повышения комфорта и инноваций  в отношении к окружающей среде , который всегда представлял собой один из активов бренда с момента его возникновения. это обновленное энергетическое сознание  переводится в высокую эффективность, низкое потребление и высокий коэффициент модуляции (1:8), что в сочетании с гибкостью установки, компактными размерами и малым весом позволяет поставить CIAO X на первое место в своей категории.

Более того, CIAO X заботится о будущих поколениях. Новая серия уже может перерабатывать смесь водорода до 20% , устойчивый источник энергии, который станет настоящим экологическим поворотным моментом в ближайшие годы.

CIAO X имеет современный линейный дизайн , который легко вписывается в любой интерьер.
Компактные размеры и малый вес  позволяют легко установить изделие в любом месте, не только внутри дома, но и встраивая в бокс или на улице, в частично защищенном пространстве. Таким образом, CIAO X также идеально подходит для замены старых котлов, как с последовательностью подключения DIN, так и с последовательностью подключения Beretta, благодаря наличию комплектов принадлежностей, которые упрощают переоборудование.
Широкий ассортимент аксессуаров дополняет предложение CIAO X: комплект дымохода , компактные фильтры для воды (умягчитель и магнитный) и крышка гидравлических соединений , упрощающая установку и гармонизирующая интеграцию как внутри, так и снаружи помещений.

УПРАВЛЯЙТЕ ВАШИМ КОМФОРТОМ ПРИКОСНОВЕНИЕМ

Одной из основных отличительных характеристик нового CIAO X является интерфейс цифровой сенсорной панели , сочетающий в себе инновационный дизайн и функции  с удобство использования .

Простым прикосновением к 7 точкам панели можно интуитивно получить доступ ко всем настройкам и параметрам котла и системы.

Каждое прикосновение активирует зуммер , который генерирует звуковой сигнал в качестве подтверждения операции.

ЖК-дисплей взаимодействует с пользователем и установщиком с помощью значков без использования текстов , чтобы обеспечить немедленное понимание отображаемой функции.

ТЕХНОЛОГИЯ И ЭНЕРГОСБЕРЕЖЕНИЕ HAND-IN-HAND
  • Высокий диапазон модуляции : коэффициент модуляции премикса 1:8
  • Low Nox : класс 6 (EN 15502)
  • Встроенная терморегуляция  с внешним датчиком доступен в качестве аксессуара
  • Сертификация диапазона  для адаптации мощности котла к реальным тепловым требованиям установки
  • IPX5D  электрическая защита
  • Новый фланец дымохода с быстродействующим и безопасным быстроразъемным соединением и встроенными дымоходами аналитическое отверстие
  • Низкоэнергетический циркуляционный насос (EEI ≤ 0,20): остаточный напор 6 м
  • Крышка гидравлических соединений  и широкий ассортимент дополнительных принадлежностей доступен в качестве опции
  • Совместимость с интеллектуальными термостатами Beretta, как в режиме включения/выключения, так и в качестве термостата с Wi-Fi в otbus-коммуникации

НОВЫЕ ФУНКЦИИ ДЛЯ ПОВЫШЕННОГО КОМФОРТНОГО ПРИГОТОВЛЕНИЯ ГВС

В комбинированных моделях высокопроизводительный пластинчатый теплообменник, разработанный Beretta, подключенный к первичному контуру ГВС, позволяет мгновенно нагревать ГВС, не необходимость любого внешнего бака.

Новый оптимизированный теплообменник был разработан для обеспечения наилучшей производительности и максимального комфорта для конечного пользователя с точки зрения температурной стабильности и сокращения времени ожидания. Эти плюсы, которые ставят продукт на первое место в своей категории, в конечном итоге переводятся в уважение к окружающей среде, экономию воды и энергии.

  • ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ И ЕГО ЭВОЛЮЦИЯ В ИНТЕЛЛЕКТУАЛЬНЫЙ ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ  функции были задуманы для дальнейшей экономии потребления воды и газа. Они позволяют, по сути, сохранять теплой воду внутри нового высокоэффективного пластинчатого теплообменника, производимого на наших заводах, что сокращает время ожидания.
  • TOUCH & GO  функция позволяет активировать мгновенный предварительный нагрев только для одного конкретного запроса.
  • Другие специальные функции, такие как ЗАДЕРЖКА ГВС, БЕЗ КОЛЕБАНИЙ, ИНТЕЛЛЕКТУАЛЬНЫЙ ВЕНТИЛЯТОР  позволяют повысить производительность котла в особо сложных условиях эксплуатации, например, очень низкая или очень высокая температура воды на входе или очень низкий расход воды.

НОВЫЙ КОНДЕНСАЦИОННЫЙ ТЕПЛООБМЕННИК

CIAO X оснащен высокоэффективным конденсационным теплообменником из нержавеющей стали , компактным и прочным . Он изготовлен из спиральной гладкой трубы большого сечения, что обеспечивает оптимальную эффективность сгорания и чистоту с течением времени. Качество нержавеющей стали обеспечивает  высокая стойкость к коррозии , полученная из кислотного конденсата. Большое сечение трубки и ее геометрия в виде уникального змеевика обеспечивают постоянный поток и предотвращают засорение. Фронтальный доступ  к теплообменнику упрощает техническое обслуживание и очистку камеры сгорания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс сезонной энергоэффективности отопления A
Класс энергоэффективности ГВС A
Номинальная мощность согласно ErP pноминал кВт 19
Сезонная энергоэффективность отопления ŋs% 93
ПОЛЕЗНАЯ ТЕПЛОВАЯ МОЩНОСТЬ
При номинальной тепловой мощности и высокотемпературном режиме (*) P4 кВт 19,4
При номинальной тепловой мощности 30 % и низкотемпературном режиме (**) P1 кВт 6,5
ПОЛЕЗНЫЙ КПД
При номинальной тепловой мощности и высокотемпературном режиме (*) ŋ4 % 87,3
При номинальной тепловой мощности 30 % и низкотемпературный режим (**) ŋ1% 98. 5
ВСПОМОГАТЕЛЬНОЕ ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ
Полная нагрузка elmax Вт 32
При частичной нагрузке elmin Вт 12
В режиме ожидания PSB Вт 3
ДРУГИЕ ПАРАМЕТРЫ
Тепловые потери в режиме ожидания Pstby Вт 30
Годовое потребление энергии QHE GJ уровень 42 9025 LWA, внутри дБ 50
Выбросы NOx NOx мг/кВт-ч 22
ДЛЯ КОМБИ-НАГРЕВАТЕЛЕЙ
Заявленный профиль нагрузки XL
Энергоэффективность ГВС ŋwh% 84
Ежедневный расход электроэнергии Qelec кВтч 0,133
Ежедневный расход топлива Qfuel кВтч 23 183
Годовой расход электроэнергии AEC кВтч 29
Годовой расход топлива AFC GJ 18
ПРОЧИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тепловая мощность нагрева (макс.-мин.) кВт 20,0-3,1
Номинальная тепловая мощность ГВС (макс.-мин.) кВт 25,0-3,1
Напряжение питания В- Гц 230 – 50
Степень электрической защиты IP IPX5D
Класс NOx 6
НАГРЕВ
Максимальное давление-температура бар-°C 3-90
Насос: максимальная доступная высота (при расходе 1000 л/ч) мбар 408
Мембрана расширительный бак л 8
ГВС
Максимальное давление бар 8
Производство ГВС при ΔT = 25 °C / 30 °C / 35 °C л/мин 14,3 / 11,9 / 10,2
Минимальный расход ГВС л/мин 2
ГИДРАВЛИЧЕСКИЕ И ГАЗОВЫЕ СОЕДИНЕНИЯ
Номинальное давление газа ( G20-G31) мбар 20-37
Обратная линия отопления / Вход газа Ø 3/4 ”
AR Вход – ГВС / Подача Выход – Обратная линия ГВС Ø 1/2 ”
РАЗМЕРЫ, ВЕС
Центральные размеры (ВxШxГ) мм 700x400x275
Нетто вес 28,5 кг
КАМИН И ВЫВОД ГОРЮЧИХ ГАЗОВ
Максимальная длина для концентрического выброса (Ø60 -100 мм) м 5,85
Максимальная длина для раздельного нагнетания (Ø80 + 80 мм) м 33 + 33 (А) 27 + 27 (В)
(*) Высокотемпературный режим: 60°С на обратке и 80°С на подаче.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
