Содержание

устройство, модели (напольный и настенный, двухконтурный), а также инструкция и отзывы владельцев

В наше время технологии развиваются со сверхзвуковой скоростью, поэтому и требования, предъявляемые к отопительному оборудованию со стороны потребителей, становятся все более высокими.

из Италии, владеющей известной у нас торговой маркой «Beretta», удается выдерживать темп и соответствовать духу времени.

Одно из ее детищ — газовый котел Беретта — мы и рассмотрим.

Газовые котлы Beretta

Beretta — бренд, являющийся собственностью крупной итальянской компании Riello S.p.A.

Изначально это был цех металлообработки, который постепенно перешел к выпуску газовых котлов. Сегодня изделия Beretta продаются во многих странах мира и входят в число лидеров по качеству, надежности и востребованности среди покупателей.

Газовые котлы производятся на основе передовых разработок, учтен многолетний опыт производства теплотехнического оборудования. Все агрегаты максимально адаптируются к технологическим условиям эксплуатации в той стране, где они будут реализованы.

Для эксплуатации в России учтены возможность возникновения перепадов давления газа или воды, предусмотрена работа в условиях сильных морозов или перепадов напряжения электропитания.

Основной своей задачей компания ставит создание максимально надежного котла, устойчивого ко всем внешним нагрузкам и не выходящего из строя от изменения условий работы. При этом, функциональные и дополнительные возможности агрегатов не ограничены и вполне соответствуют европейским требованиям по качеству и безопасности.

Особенности монтажа

Пользователю необходимо знать о главных требованиях к установке прибора:

Запрещается размещать аппарат в жилой комнате.
В подсобном помещении котел располагают в любом удобном месте. На кухне нельзя закреплять аппарат над обеденным столом или над плитой.
Между стеной, окружающими предметами и аппаратом сохраняется указанная в инструкции дистанция.
Корпус и дымоход при работе сильно нагреваются. Если аппарат размещают рядом с чувствительной к теплу поверхностью, необходимо этот участок теплоизолировать.
Перед входом в котел на газопроводе нужно установить запорный кран. Это устройство в комплектацию не входит. При низком качестве воды рекомендуют установить фильтр.

По окончании работ необходимо проверить герметичность всех соединений. После этого приступают к проверке оборудования.

Виды

Фирма Beretta выпускает все виды современных газовых котлов, которые можно разделить на группы по соответствующим признакам.

По способу установки предлагаются:

Напольные котлы. Устанавливаются прямо на пол или на специальную площадку, обладают большим весом и увеличенными габаритами вследствие более прочных и массивных деталей, рассчитанных на высокую мощность и производительность.
Настенные модели, предназначенные для навесного монтажа на несущие стены или на специальные опорные конструкции (рампы). Обладают компактными размерами, мощность агрегатов ограничена до 35 кВт.

По функциональным возможностям:

Одноконтурные, рассчитанные только на питание системы отопления.
Двухконтурные, способные одновременно нагревать теплоноситель и готовить горячую воду для хозяйственных потребностей.

По способу теплопередачи:

Конвекционные. Нагрев жидкостей происходит по обычной методике — в пламени газовой горелки.
Конденсационные. Эти агрегаты обладают двухступенчатым циклом нагрева — сначала происходит первичный подогрев за счет тепловой энергии, полученной при конденсации водяного пара из выводимого дыма, а после это производится вторая стадия нагрева в пламени горелки.

ВАЖНО!

Необходимо учитывать, что работа конденсационных котлов возможна только при разнице температур снаружи и внутри помещений не более 20°, что исключает возможность использования в большинстве регионов России. Это надо знать, выбирая котел, поскольку разница в ценах между конденсационными и конвекционными котлами весьма значительна.

По типу камеры сгорания:

Открытые (атмосферные). Удаление дыма происходит естественным способом, с помощью тяги дымохода (печного типа). Забор воздуха, необходимого для горения, производится прямо из помещения, в котором установлен котел.
Закрытые (турбированные). Забор воздуха происходит снаружи, горелка полностью изолирована от внутренней атмосферы жилых помещений. Вывод дыма происходит под действием вентилятора турбонаддува.

Турбированные модели стабильнее и надежнее в эксплуатации, практически не зависят от внешних условий, чего нельзя сказать от котлов с открытой камерой сгорания.

Beretta Novella RAI

Данная модель представляет собой напольный газовый котел с автоматическим управлением. Мощность агрегатов, входящих в эту линейку варьируется в промежутке от 24 кВт до 71 кВт. Оборудование функционирует в отопительных системах закрытого типа с принудительной циркуляцией теплоносителя (обязательно с насосом в системе).

При желании можно подсоединить бойлер нагрева воды, который изготовлен в таком же стиле.

Теплообменник — чугунный.

Можно установить приоритет горячей воды, переводить агрегат в режим с отоплением или без (зимний период/летний).

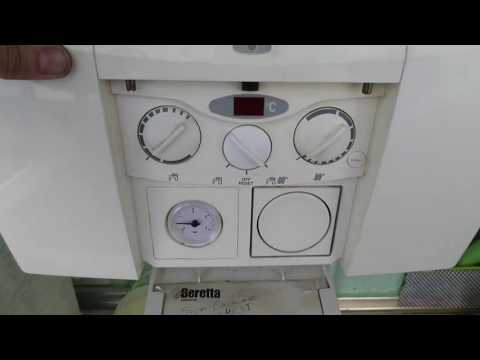

На корпусе присутствует панель управления, которая закрыта крышкой. Автоматика отвечает за ряд полезных функций:

электронный розжиг;
самодиагностика, результаты которой отображаются на дисплее.

В группу безопасности входят следующие элементы:

термоманометр;
блокировочный терморегулятор;
контроль удаления дыма;
прекращение горения, в случае нештатного режима.

Агрегат может функционировать при низких и высоких температурах, температура задается регулятором от 34°С до 82°С.

Серии и модели, к ним относящиеся

Газовые котлы Beretta выпускаются в разных модельных рядах и линейках.

Напольные котлы реализованы в трех сериях:

Avtonom. Серия энергонезависимых одноконтурных котлов, обладающих массивным чугунным теплообменником. Имеют систему пьезорозжига, могут быть подключены к комнатному термостату и внешнему бойлеру. Всего предлагается 8 моделей мощностью от 18 до 86 кВт.
MAXIMA. Серия мощных энергонезависимых одноконтурных котлов. В составе линейки имеются 11 моделей мощностью от 90 до 279 кВт. Обладают внушительными размерами, способны соединяться в каскад до 4 агрегатов, создавая станцию большой мощности.
NOVELLA E. Одноконтурные энергозависимые котлы мощностью 18-78 кВт (всего 10 моделей). Рассчитаны на использование в частных домах. Могут быть использованы в связке с внешним бойлером косвенного нагрева (Novella 55 rai).

Среди настенных котлов Beretta имеется 4 серии:

MYNUTE BOILER. Серия состоит из трех энергонезависимых моделей мощностью 24-28 кВт. Имеют встроенный бойлер-аккумулятор объемом до 60 л.
CIAO. Линейка состоит из 6 двухконтурных моделей с битермическим теплообменником. Мощность котлов составляет 16, 24 и 28 кВт. Камера сгорания открытая или закрытая.
CITY. Состоит из 8 моделей одно- и двухконтурных газовых котлов с раздельным теплообменником. Камера сгорания как открытая, так и закрытая. Мощность 24, 28 и 35 кВт.
EXCLUSIVE. Предлагается 7 моделей мощностью 24-35 кВт. Есть одно- и двухконтурные варианты конструкции, с открытой и закрытой камерой сгорания. Имеют кнопочную панель управления с Ж-К дисплеем, раздельный теплообменник.

Конденсационные котлы:

CITY GREEN. Одна модель мощностью 25 кВт. Двухконтурный турбированный котел с раздельным теплообменником.
EXCLUSIVE GREEN. 5 моделей мощностью 16, 25 и 35 кВт. Одно- и двухконтурные турбированные котлы с раздельным теплообменником.

Выбор моделей Beretta весьма широк и способен удовлетворить пожелания любого покупателя.

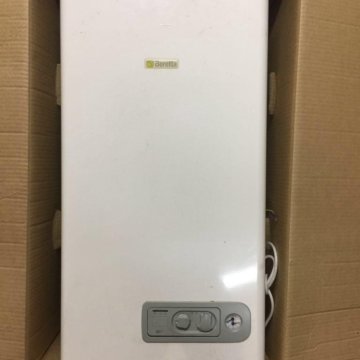

Настенные

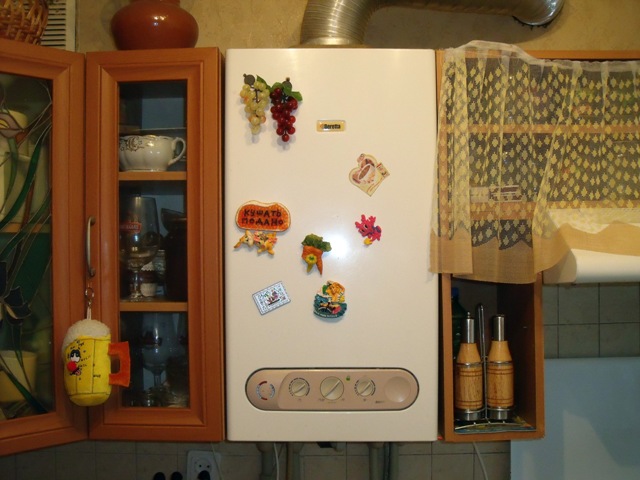

Их можно повесить на кухне, причем отдельного места котлу не нужно, он прекрасно разместится прямо над столом или мойкой. У бренда есть четыре основных серии навесного типа:

«Беретта Сити». Имеет много дополнительных функций. Котлы сравнимы с оборудованием премиум-класса, но стоят дешевле. Могут комплектоваться сенсорным или механическим блоком управления. При желании можно подключить удаленный контроль и контроллер датчиков температуры. Переоборудуется под сжиженный газ. Мощность — до 50 000 Вт.
«Беретта Чао». Компактный аппарат идеально подходит для квартир в многоэтажках. Максимальная мощность в линейке — 28 кВт. Котлы выпускаются с открытыми и закрытыми топками. Относятся к экономклассу.
«Бойлер» — отопительный котел со встроенным накопительным баком.
«Эксклюзив» — аппараты до 35 000 Вт.

Технические характеристики

Рассмотрим технические характеристики газовых котлов Beretta:

Параметр	Значение
Тип котла	Отопительный
Тип топлива	Природный или сжиженный газ
Функции	Отопление, подача горячей воды
Способ монтажа	Напольный или настенный
Тип теплообменника	Раздельный, совмещенный, медный или чугунный
Диапазон мощности моделей	16-279 кВт
Тип камеры сгорания	Открытая или закрытая (атмосферная или турбированная)
Энергопотребление	220 В 50 гц или энергонезависимые модели

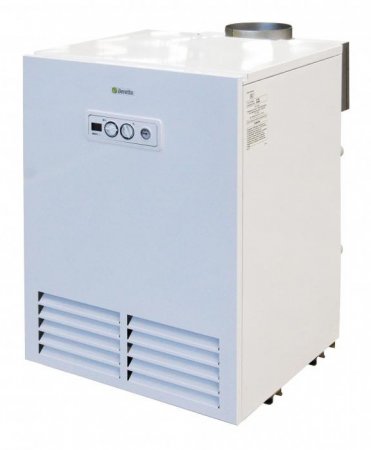

Напольные

Их главное отличие от навесных версий — большая мощность. Диапазон мощностей в серии Novella Avtonom и Novella RAI составляет 24 000–71 000 Вт. Самая мощная серия — Novella Maxima, в ней представлены напольные нагреватели теплопроизводительностью до 290 000 Вт.

В напольных версиях предусмотрена естественная вентиляция. Только аппараты с маркировкой RSI оснащенны принудительной вентиляцией: у них закрытая топка, они подключены к коаксиальному дымоходу. Напольные модели способны отопить помещения до 700 м². Одноконтурные версии могут комплектоваться БКН (бойлером косвенного нагрева) емкостью 120/220 л.

Достоинства и недостатки

К достоинствам газовых котлов Beretta следует отнести:

Надежность, высокое качество всех узлов и деталей конструкции.
Широкий выбор мощности, конструкционных и прочих особенностей оборудования.
Наличие всех современных функциональных возможностей.
Имеются как энергозависимые, так и независимые модели, способные работать без подключения к сети электропитания.
Компактность, привлекательный внешний вид моделей.
Бесшумная работа, низкое потребление топлива.

Недостатками агрегатов являются:

Чувствительность к качеству воды и электропитания. Нуждаются в дополнительном оборудовании, очищающем воду и стабилизирующей напряжение тока.
Стоимость котлов и сервисного обслуживания многие пользователи считают чрезмерно высокой.

ОБРАТИТЕ ВНИМАНИЕ!

Недостатки котлов Beretta наблюдаются практически у всех газовых котлов импортного производства, поэтому их можно отнести к специфике конструкции агрегатов.

Beretta Novella Maxima

У данных приборов высокая производительность, которая обусловлена внушительными показателями мощности: от 87,4 кВт до 289,9 кВт. У всех агрегатов этой серии теплообменник изготовлен из чугуна. В комплектацию входит двухступенчатая горелка из нержавеющей стали.

Характеристики котлов Беретта моделей Novella Maxima

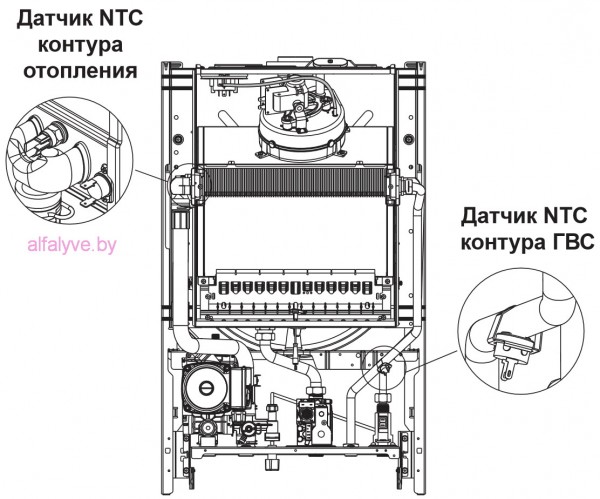

Устройство

Газовый котел Beretta имеет два основных узла, работающих в плотной связке — газовую горелку и теплообменник.

Поступая в котел, теплоноситель проходит в теплообменник, где нагревается до определенной температуры. Затем он выходит из первичного и сразу попадает во вторичный теплообменник, где отдает небольшую часть тепловой энергии на подготовку горячей воды.

После этого он поступает в трехходовой кран, приобретает заданную режимом работы температуру и выводится в систему отопления.

Перемещение жидкости происходит под действием циркуляционного насоса. Дым и продукты горения выводятся с помощью вентилятора турбонаддува.

За работой всех устройств (в энергозависимых моделях) следит автоматическая плата управления, соединенная с системой датчиков самодиагностики.

Они обнаруживают неполадки и немедленно оповещают пользователя о них с помощью специального кодового сообщения на дисплее.

Беретта Novella Avtonom

Данный агрегат может применяться в отопительных системах с естественной циркуляцией теплоносителя любого типа. Показатели мощности котлов варьируются в промежутке от 24 до 71 кВт. Теплообменник выполнен из чугуна, что говорит о высокой надежности агрегатов. Котел может функционировать в низкотемпературном режиме.

Напольный газовый котёл BERETTA NOVELLA AVTONOM 24

В комплектацию входит одноступенчатая горелка, изготовленная из нержавеющей стали. При необходимости вы можете перевести работу оборудования на сжиженный газ. Модель, мощность которых начинается от 55 кВт, снабжены вытяжным колпаком, благодаря которому даже при слабой тяге продукты горения хорошо удаляются. Розжиг пламени осуществляется от пьезоэлемента, также имеется система контроля наличия тяги в дымоходе. На панели управления присутствует ручка регулировки температуры теплоносителя.

Инструкция по эксплуатации и настройке

Эксплуатация газовых котлов Beretta происходит в автоматическом режиме, не требующем от владельца никаких специальных действий.

Единственные процедуры, которые он должен периодически выполнять:

Наполнение или слив воды из отопительного контура при переводе котла в зимний/летний режим.
Очистка корпуса от пыли и загрязнений.
Ежегодно надо приглашать мастера из сервисного центра для выполнения техосмотра и обслуживания котла.

Регулировка температуры производится в рабочем режиме, выполняется с панели управления и никакой сложности не представляет.

Скачать инструкцию

Скачать инструкцию для газовых котлов Beretta.

Первичная настройка представляет собой корректировку заводских настроек и выполняется специалистом, производящим установку и первый запуск системы.

Все эти действия предназначены для ограничения диапазона давления газа и жидкостей, улучшающих режим работы котла и увеличивающих его срок службы.

ВАЖНО!

Самостоятельный ремонт или иное вмешательство в конструкцию котла автоматически расторгает договор гарантии, поэтому при любых неполадках следует обращаться к специалистам.

Отзывы

CIAO 24 CSI: Константин А., Воронеж

Отапливает и греет воду одновременно. Надежен, но не особенно экономен — газа и электричества расходуется много. Стабилизатор я не ставил, но аппарат работает и без него стабильно, нормально переносит скачки напряжения. Расход электричества ежемесячно — 60 кВт-ч. Поставил термодатчик, экономлю 50 % на электричестве. Воду на минимуме греет до 40 градусов. Можно одновременно открывать два крана — мыться и мыть посуду например. Минус — энергозависимость. При отключении света приходится мерзнуть. Ставить бесперебойник не собираюсь, он стоит уйму денег. Неплохой нагреватель, но больше я бы его не выбрал — слишком серьезные недостатки.

Avtonom 24 Novella 24 RAG: Полина Т., Королёв

Работает уже 6 лет. Ему не нужно электричество — это плюс. Он малошумный. Минусы: плохая работа пьезорозжига. Бывает, что задувает пламя. Как-то зимой из-за неудачных обстоятельств — направление ветра и сосульки — стало задувать продукты сгорания назад. Из-за этого срабатывал датчик задымления. Чтобы выйти из ситуации, изменили схему: убрали датчик, напрямую соединив контакты. Дверь закрыли, а окно открыли. Когда сгорела термопара, пришлось заказывать и ждать новую. Ждали долго, а сама установка продлилась 15 минут.

Газовые котлы марки Beretta производят хорошее впечатление: потребители ценят их технические характеристики, функциональность и невысокую стоимость. Вся продукция адаптирована под отечественные условия — нагреватели могут работать при невысоком давлении газа и воды. Относясь к классу недорогого отопительного оборудования, итальянские котлы соответствуют всем международным стандартам качества.

Диапазон цен

Стоимость котлов Beretta находится в диапазоне 37-495 тыс. руб, в зависимости от способа установки, набора функций и мощности агрегата.

Базовая комплектация котлов не включает в себя дымоход и прочие дополнительные устройства, поэтому необходимо заранее определиться с их стоимостью и приобрести все сопутствующие приборы, обеспечивающие сохранность и долговечность газовых котлов.

ОБРАТИТЕ ВНИМАНИЕ!

Стоимость обслуживания агрегатов довольно высока, поэтому экономить на заключении гарантийного договора не рекомендуется.

Как выбрать котел

Определите цель. Для чего вы предполагаете использовать нагреватель — только для обогрева дома или еще и для нагрева горячей воды. В первом случае берите одноконтурный, во втором — вам нужен двухконтурный аппарат.
Уточните, какую площадь предстоит отапливать. В зависимости от площади будет подбираться мощность.
Какой вариант установки для вас удобнее — настенный или напольный.
Нужны ли дополнительные функции.

Все модели от итальянского бренда отличаются компактностью и бесшумной работой, они ничуть не беспокоят хозяев своей работой. У них стильный дизайн, котлы идеально вписываются в современные интерьеры.

Защитные системы

От замерзания. Имеется возможность работы при пониженной температуре. При необходимости есть запуск на прогрев системы.
От отсутствия тяги. Прибор отключается при ее нехватке.
От блокировки насоса. Автоматическое отключение при долгом простое. Частота отключения — один раз в сутки.
От неправильного розжига. Имеется встроенное устройство, контролирующее пламя.

Газовый котел Беретта: насколько эффективен при эксплуатации?

Итальянские газовые котлы Beretta пользуются у российских потребителей заслуженным доверием. Ведь родина этого бренда – Италия, которая давно известна всему миру как производитель надежной отопительной техники. Налаженное производство и строгая инструкция по контролю над качеством делают котлы беретта действительно надежными и долговечными.

Отопительная техника под торговой маркой Beretta производится компанией Riello, которая начиналась с небольшой мастерской по производству дизельных горелок. Сегодня Riello – огромный концерн, который имеет 6 заводов в самой Италии, а также по одной производственной площадке в Канаде и Польше.

Под руководством этого концерна находится Центр исследования горения, который считается самым большим институтом в Европе. Riello выпускает отопительное оборудование семи торговых марок, среди которых и котлы беретта, о них и пойдет речь далее.

Содержание

Преимущества котлов Beretta

Помимо высокого качества сборки, что практически исключает любые неисправности, котлы беретта обладают такими отличительными преимуществами:

Стильный дизайн с плавными линиями.
Вся аппаратура полностью адаптирована для российских условий эксплуатации.
Широкий модельный ряд, который включает напольные и настенные, одно- и двухконтурные аппараты.

Компактные размеры и лояльная ценовая политика.
Подробная инструкция позволит правильно выполнить установку и подключение оборудования и поможет устранить некоторые неисправности.

Все это делает газовые котлы беретта очень популярными. Давайте рассмотрим некоторые наиболее популярные модели котлов этой торговой марки.

Настенные модели

Среди настенных котлов отопления особо выделяются следующие модели.

Серия CITY (Сити)

Главная особенность, которой обладает настенный котел этой серии – компактные размеры, что позволяет устанавливать оборудование в небольших городских квартирах.

Прилагаемая инструкция содержит такие технические характеристики:

Хороший выбор мощности: от 24 до 50 кВт, что позволит выбрать необходимую модель для квартиры или загородного дома.
В серии присутствуют как одноконтурные модели, предназначенные для отопления помещения, так и двухконтурные, способные нагревать проточную воду для бытовых нужд.
При этом настенный двухконтурный агрегат обладает двумя независимыми теплообменниками, что удешевляет замену одного из них в случае неисправности.

Совет! Для уменьшения расхода газа, самая мощная 50-ти киловаттная установка имеет конденсационный принцип работы. Такая особенность повышает КПД и теплоотдачу, снижая при этом общий расход энергоносителя.

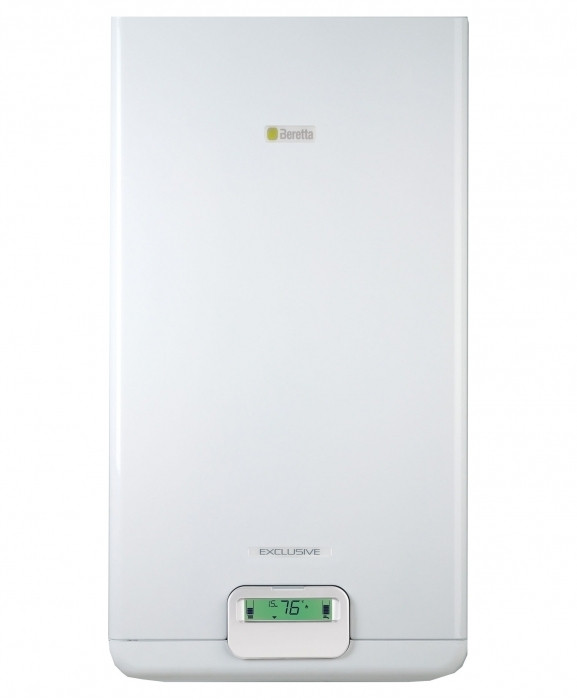

Серия EXCLUSIVE (Эксклюзив)

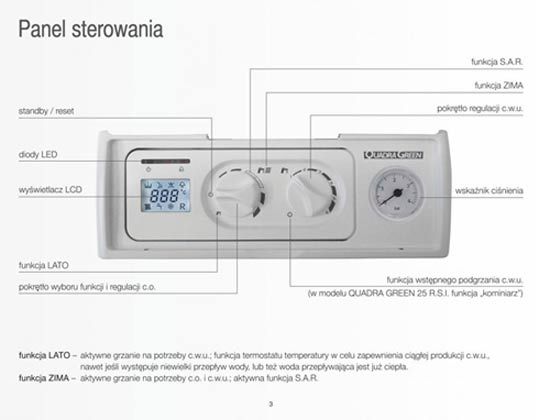

Эта серия котлов беретта отличается своей функциональностью и комфортным процессом эксплуатации. Для рационального и экономичного расхода газа, инструкция советует выбрать один из четырех режимов:

Лето.
Лето комфорт.
Зима.
Зима комфорт.

Котлы этой серии выпускаются мощностью от 24 до 35 кВт и обладают такими особенностями:

Автоматическая система, способная в случае необходимости самостоятельно подпитать систему отопления.
Возможность подключения наружного датчика, который синхронизирует режим работы отопительного аппарата с температурой на улице.
Жидкокристаллический экран, на который помимо текущей информации о состоянии котла выводятся коды ошибок в случае неисправности в работе оборудования.

Еще одной особенностью, которой обладает настенный котел серии эксклюзив, является наличие вентилятора в камере сгорания: он регулирует мощность тяги, в зависимости от модуляции пламени.

Напольные агрегаты

Напольные котлы беретта выполняются в двух вариантах:

энергозависимое оборудование с автоматикой;

энергонезависимые котлы без сложной автоматики.

Серия NOVELLA AVTONOM (Новелла Автоном)

Газовый напольный котел этой серии отличается простотой конструкции и надежностью. Чтобы добиться полной автономности, руководство (инструкция) по эксплуатации рекомендует использовать систему отопления с естественной циркуляцией теплоносителя.

Также напольный одноконтурный аппарат серии Новелла Автоном имеет такие конструктивные особенности:

Мощностной ряд от 24 до 71 Квт, что позволяет отапливать большие коттеджи.
Чугунный теплообменник отличается высокой прочностью и устойчивостью к коррозии.
Контроль основной горелки производится постоянно горящим запальником.

Серия FABULA E (Фабула Е)

В этой серии представлен напольный двухконтурный котел со встроенным бойлером, что позволяет получать большие объемы горячей воды без ущерба для мощности отопления. Настоящая инструкция выделяет такие особенности конструкции, которыми обладает этот напольный агрегат:

Встроенный бойлер-теплоаккумулятор имеет объем 80, 90 или 120 литров.
Мощность котлов этой серии составляет от 27 до 43 кВт с электронной модуляцией пламени на горелке.
Для контура отопления установлен чугунный теплообменник, для контура ГВС – стальной с магниевым анодом, который дополнительно защищает бойлер от накипи и осадков.

Совет! Такие котлы беретта имеют два расширительных бачка (отдельный для каждого контура) и специальный разъем, через который осуществляется чистка бойлера.

Котлы беретта отличаются надежностью и качеством сборки. Для каждого дома можно подобрать оптимальную модель из широкого ряда предлагаемой продукции. Например, для удаленных поселков можно выбрать энергонезависимый напольный вариант, а для небольшой квартиры – компактную настенную модель.

инструкция по эксплуатации настенного и напольного прибора

Газовые котлы, обеспечивающие источник тепловой энергии для автономной отопительной системы, являются наиболее удобным и эффективным вариантом.

Они способны работать в автоматическом режиме, не требуют постоянного участия человека, экономичны и эффективны.

Ярким представителем группы газовых отопительных котлов являются итальянские агрегаты Beretta, демонстрирующие отличные эксплуатационные качества в сочетании с доступными ценами.

Котлы Beretta надежны и стабильны в работе, находятся под постоянным наблюдением собственной системы самоконтроля состояния деталей и узлов.

Рассмотрим наиболее распространенные неисправности этих агрегатов и способы решения возникающих в связи с ними проблем.

Основные неисправности газовых котлов Беретта

Конструкция котлов Beretta представляет собой надежное и прочное инженерное решение, учитывающее все нагрузки и воздействия на детали и узлы агрегата.

Наиболее вероятные неисправности возникают в самых ответственных узлах, испытывающих максимальные температурные или динамические нагрузки.

По оценкам специалистов, в число самых распространенных неисправностей входят:

Отсутствие пламени на горелке, вызывающее блокировку работы котла. Эта проблема встречается чаще всего, поскольку может быть вызвана разными причинами, от засорения форсунок горелки, до прекращения подачи газа в магистрали.
Отказ платы управления — перегорание деталей или выход из строя из-за попадания конденсата. Это одна из наиболее неприятных для пользователя проблем, так как замены платы управления — весьма дорогостоящая процедура.
Отключение котла вследствие превышения допустимого давления дымовых газов. Здесь причинами могут быть как засорение сажей или появление наледи на выходе из дымохода, так и повышение ветра, создающее в дымоходе излишнее давление.
Выход из строя любого датчика самодиагностики. Система управления котла воспринимает такие ситуации как возникновение равноценной ошибки и немедленно принимает соответствующие меры.
Низкое давление воды в подающем трубопроводе отопительного контура. Если подпитка не помогает решить проблему, то возможна утечка или выход из строя расширительного бака.

ВАЖНО!

Перечисленные проблемы относятся к наиболее распространенным, но это не говорит об их обязательности — в процессе эксплуатации возможны любые случайности, и описанные ситуации могут вовсе никак не проявиться.

Модели Беретта Novella E

Модели также чугунные, на один контур, возможно дополнительное подключение водонагревателей. Есть восемь различных модификаций, рассмотрим их.

Таблица №7. Характеристики оборудования из линейки Novella E

Наименование модели	Мощность, в киловаттах	Тип установки	Число контуров	Тип камеры сжигания топлива	Стоимость, в рублях
Novella 27 E R.A.I. PV	27	Напольная	1	Открытая	99 674
Novella 35 E R.A.I.	35	Напольная	1	Открытая	93 755
Novella 35 E R.A.I. PV	35	Напольная	1	Открытая	106 866
Novella 43 E R.A.I.	43	Напольная	1	Открытая	101 647
Novella 51 E R.A.I.	51	Напольная	1	Открытая	110 112
Novella 61 E R.A.I.	61	Напольная	1	Открытая	127 870
Novella 70 E R. A.I.	70	Напольная	1	Открытая	139 009
Novella 78 E R.A.I.	78	Напольная	1	Открытая	150 787

Как запустить самодиагностику

Система самодиагностики представляет собой сеть датчиков, размещенных на всех важных и ответственных деталях и узлах котла.

Они не нуждаются в запуске, поскольку работают в непрерывном режиме, от момента включения до остановки работы агрегата.

Поэтому запуск самодиагностики газового котла как отдельной функции невозможен. Более того, если кому-то придет в голову прекратить работу системы, то никакого результата не получится — остановить процесс штатными способами невозможно, а отключение датчиков расценивается платой управления как такая же ошибка, вызывающая блокировку котла.

Система самодиагностики — неотъемлемая часть процесса работы газового котла, обеспечивающая сохранность техники и оповещающая владельца или мастера-ремонтника о локализации дефектного узла.

Ремонт платы или замена на новую?

Электронная плата любого котла – это дорогостоящее устройство и осуществлять замену на новую при любой неисправности не целесообразно, тем более, что платы beretta имеют не самую сложную принципиальную схему.

Мы предлагаем своим клиентам ремонт платы потому, что это прежде всего выгодно, так как стоимость в большинстве случаев не превышает 30% цены новой платы. Для проведения ремонта у нас есть профессиональное оборудование, схемы, оригинальные запасные части и опыт.

Для проведения диагностики организованы специальные стенды, имитирующие реальный агрегат, на котором платы проверяются после ремонта.

Мы не просто ремонтируем платы, а даем существенный срок гарантии на работы, потому что отремонтировали уже не одну такую плату и уверены в результате.

Коды ошибок и их расшифровка

Рассмотрим основные коды ошибок (картинки) котлов Beretta:

Код	Расшифровка
А01	Остановка котла из-за отсутствия пламени на горелке
А02	Котел блокирован по сигналу термостата (перегрев)
А03	Превышение допустимого давления дымовых газов
А04	Низкое давление теплоносителя в отопительном контуре
А05	Отказ датчика температуры ГВС
А06	Отказ датчика температуры отопительного контура
А07	Не происходит размыкание термореле
А11	Паразитное пламя (регистрируется пламя на выключенной горелке)
А24	Отказ вентилятора
ADJ	Требуется настройка верхнего и нижнего пределов мощности котла
Е33	Неправильное присоединение фазы и нейтрали электропитания
Е35	Отказ реле давления
Е37	Ложное пламя, проблемы с дымоходом
Е38	Короткое замыкание датчика дыма
Е39	Обрыв контактов датчика дыма
Е40	Нестабильное напряжение питания
Е42	Короткое замыкание датчика давления прямой линии отопительного контура
Е43-44	Размыкание контактов или КЗ датчика давления на обратной линии отопительного контура
Е46	Перегрев теплоносителя
Е48	Вентилятор идет вразнос

ОБРАТИТЕ ВНИМАНИЕ!

Ошибки типа «А» требуют перезапуск котла, а ошибки группы «Е» исчезают после устранения причины без необходимости перезапуска.

Beretta Ciao

Котел Beretta Ciao укомплектован жидкокристаллическим дисплеем, на котором высвечиваются не только режимы работы, но и возможные варианты поломок. Режим ожидания отсутствует.

Код ошибки А01 — Ошибка пламени

Данный код неисправности появляется при отсутствии пламени. На дисплее высвечивается два символа. Перечеркнутое пламя и звонок.

Код ошибки ADJ — Ошибка электронных настроек минимальной и максимальной мощности

Данный код неисправности показывает проблемы в электронных настройках минимальной и максимальной мощности. На дисплее символ звонок.

Включение режима ожидания розжига 88 градусов. Символ звонок моргает. Поломка, связанная с блокировкой котла по сигналу прессостата дымоудаления. При этом символ звонок моргает. Поломка, связанная с остановкой прибора из-за гидравлического прессостата. При этом символ звонок моргает.

Режим работы, показывающий наличие датчиков, измеряющая температуру на улицу. На дисплее горит значок термометр.

Режим работы, показывающий, что агрегат подает воду на ГВС. На дисплее высвечиваются значение 60 градусов и знак кран.

Режим работы, показывающий, что прибор работает на систему отопления. На дисплей высвечивается значение температуры 80 градусов и знак «радиатор».

Режим, при котором работа аппарата направлена на противодействие замерзанию системы. На дисплее горит снежинка.

Режим котла, показывающий, что пламя присутствует. На дисплее горит знак пламя.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Другие неисправности

Также могут возникнуть другие поломки. Если вы почувствуете в помещении, где расположен котел, запах газа, нужно выключить котел и все электрические устройства. Открыть окно и вызвать аварийную службу. При ощущении запаха продуктов сгорания, скорее всего, проблема в тяге. Осмотрите дымоход на наличие засорений и его соединения на герметичность.

Запаздывание розжига может быть вызвано неправильной настройкой газового клапана. Если теплоноситель не нагревается на необходимую температуру, проблема может быть в засорении горелки или неправильных настройках на панели управления.

Газовая арматура котлов Беретта

Когда на экране котла достигнута необходимая температура, а радиаторы отопления холодные, это может свидетельствовать о следующем:

Наличие воздуха в системе. В этом случае надо удалить лишний воздух из труб отопления.
Отсутствие циркуляции. Необходимо осмотреть систему отопления и исправность циркуляционного насоса.
Сломан расширительный бак.

Инструкция по эксплуатации

Эксплуатация котлов Beretta производится в автоматическом режиме, не требующем постоянного участия человека.

От пользователя требуется только регулировка режима обогрева по собственным ощущениям, перевод котла в зимний или летний режим (отключение или запуск отопительного контура), поддержание чистоты корпуса и периодическое техобслуживание (силами работников сервисной службы).

Все серьезные проблемы решаются только вызовом мастера — устранение постоянно возникающих ошибок или непонятных явлений, происходящих с котлом в рабочем режиме.

Кроме того, пользователь самостоятельно производит заполнение системы водой (или подпитку по необходимости).

Процесс заключается в подаче жидкости через кран подпитки и заполнение системы, пока давление воды не достигнет 1-1,5 Бар. Это ниже рабочего давления, но при нагреве вода расширится и за счет увеличения объема давление достигнет нужного значения.

Скачать инструкцию

Скачать инструкцию для газовых котлов Beretta.

Запуск котла происходит автоматически при установке необходимой температуры теплоносителя в системе.

Заливать воду в горячий котел запрещается из-за опасности разрушения теплообменника. Необходимо дождаться остывания котла, и только после этого наливать воду.

Установка и эксплуатация

Установку газового оборудования Beretta поручают представителям компании. В противном случае владелец нагревателя лишается права на гарантийное обслуживание.

Правила эксплуатации предписывают обязательную установку защиты от перепадов напряжения. Все навесные и турбированные модификации энергозависимые. Для них необходимо установить источник бесперебойного питания и заземление.

Требования к помещению, в котором будет установлено газовое оборудование:

Между верхним концом трубы, отводящей дым, и коньком крыши должно быть не менее 0,5 м.
Проем двери в ширину — от 0,8 м.
Вентиляция — обязательно.
Между газовым прибором и стенкой — не менее 0,4 м.

Не запускается (не зажигается) – причины и решение

Отказ котла при запуске может быть вызван разными причинами, определить которые помогает либо соответствующий код ошибки, либо самостоятельная проверка состояния котла. Самый простой вариант — отсутствие газа в магистральной линии.

Эта проблема внешняя, решается только обращением в газовую службу. Возможно, закрыт кран подачи газа на самом агрегате. Существует еще одна причина отказа в розжиге — переполюсовка проводов питания. Она отображается на дисплее в виде кода Е33.

Решение вопроса заключается в переподключении проводов. Такая ситуация может возникнуть даже после некоторого периода нормальной работы котла, если в щитке электропитания производились какие-либо работы и по ошибке поменяли местами фазу и нейтраль.

Если найти причину отказа в розжиге котла не удается, следует обратиться в сервисную мастерскую.

Особенности монтажа

Пользователю необходимо знать о главных требованиях к установке прибора:

Запрещается размещать аппарат в жилой комнате.
В подсобном помещении котел располагают в любом удобном месте. На кухне нельзя закреплять аппарат над обеденным столом или над плитой.
Между стеной, окружающими предметами и аппаратом сохраняется указанная в инструкции дистанция.
Корпус и дымоход при работе сильно нагреваются. Если аппарат размещают рядом с чувствительной к теплу поверхностью, необходимо этот участок теплоизолировать.
Перед входом в котел на газопроводе нужно установить запорный кран. Это устройство в комплектацию не входит. При низком качестве воды рекомендуют установить фильтр.

Как проверить датчики

Все датчики котла Beretta находятся в составе системы самодиагностики. Они не только выполняют контрольные функции, но и сами являются объектами наблюдения.

Это означает, что, при выходе из строя, коротком замыкании или обрыве проводов любого датчика немедленно появится соответствующий код ошибки на дисплее панели управления котла. Опрос датчиков системой производится автоматически в момент включения, от пользователя никаких специальных действий не требуется.

Большинство из них представляют собой терморезисторы, реагирующие на изменение температурного режима или выход показателей за установленные режимом работы рамки. Конструкция элементов проста, замена при необходимости не составляет сложности и не отнимает много времени.

Менять какие-либо элементы котла самостоятельно не рекомендуется, надо вызывать мастера из сервисного центра.

Что означают сигналы индикаторов?

В некоторых моделях газовых котлов Beretta, например Beretta City, о появлении сбоев в работе агрегатов можно судить по сигналам красного, желтого и зеленого индикаторов.

Индикаторы представляют собой два или три световых диода, расположенных на центральной панели, которые начинают мигать с различной интенсивностью при появлении того или иного сбоя.

В некоторых моделях газовых котлов Beretta сигналы об ошибках и сбоях в работе подают световые индикаторы, расположенные на панели управления

Моргание зеленого индикатора может означать следующее:

1 раз/3,5 сек – оборудование переведено в режим ожидания, огонь потушен;
1 раз/0,5 сек – котел остановлен из-за поломки;
1 раз/0,1 сек – агрегат переключен в систему авторегулирования;
индикатор горит и не мигает – котел работает нормально, огонь горит.

Beretta City может самостоятельно остановиться из-за поломки в случаях получения сигнала с датчиков давления и дымоудаления.

Котел может приостановить работу на 10 минут, в течение которых должны восстановиться правильные параметры. За это время система автоматически проведет сканирование. Подробное руководство о том, как проверять показания датчиков газового котла Беретта, должно быть уже заложено в системе самодиагностики.

Индикаторы на панели котла Beretta могут подавать сигналы в различных комбинациях и с различной интенсивностью.

Тип светового сигнала зависит от того, какая произошла ошибка при работе агрегата

Включение красного индикатора происходит в следующих случаях:

индикатор горит и не мигает – если после приостановки работа котла не налажена, агрегат переходит в аварийный режим;
индикатор мигает – срабатывание датчика предельной температуры. Иногда ликвидировать ошибку можно с помощью переключателя режимов работы.

Одновременное мигание красного и зеленого диодов происходит в случае поломки датчика NTC.

Желтый индикатор зажигается и непрерывно горит при включении предварительного нагрева теплоносителя в контуре.

Если вы не уверены в своих силах и знаниях, для ремонта газового котла Beretta настоятельно рекомендуется пригласить квалифицированного специалиста

Для устранения всех вышеописанных неполадок газовых котлов Беретта настоятельно рекомендуется воспользоваться услугами мастеров авторизованных сервисных центров и организаций, с которыми заключен договор на обслуживание газовых агрегатов и поставку голубого топлива.

Самостоятельное вмешательство в сложную конструкцию котлов может привести к еще более серьезной поломке, которая выльется в дорогостоящий ремонт и длительную остановку автономной системы отопления.

Не работает насос – что делать

Если замечен отказ циркуляционного насоса, необходимо остановить работу системы и вызвать мастера.

Причин отказа может быть несколько, от неполадок с электропитанием до проблем с механической частью. Первая причина определяется проведением тестирования и проверкой состояния электродвигателя насоса.

Вторая причина может быть обнаружена путем проверки состояния подвижных частей насоса, отсутствия затруднений при вращении или перемещении деталей механизма, поломок или износа шестерней и прочих элементов.

Решение о ремонте или замене насоса принимается по результату обследования работоспособности и состояния деталей узла. Если прогноз на ремонтные работы благоприятный, производят восстановление насоса, в противном случае необходима полная замена.

Как выбрать котел

Определите цель. Для чего вы предполагаете использовать нагреватель — только для обогрева дома или еще и для нагрева горячей воды. В первом случае берите одноконтурный, во втором — вам нужен двухконтурный аппарат.
Уточните, какую площадь предстоит отапливать. В зависимости от площади будет подбираться мощность.
Какой вариант установки для вас удобнее — настенный или напольный.
Нужны ли дополнительные функции.

Защитные системы

От замерзания. Имеется возможность работы при пониженной температуре. При необходимости есть запуск на прогрев системы.
От отсутствия тяги. Прибор отключается при ее нехватке.
От блокировки насоса. Автоматическое отключение при долгом простое. Частота отключения — один раз в сутки.
От неправильного розжига. Имеется встроенное устройство, контролирующее пламя.

Как промыть теплообменник

Котлы Beretta оснащены либо раздельными, либо битермическими (совмещенными) теплообменниками. В первом случае промывка дает больший эффект, второй тип теплообменников плохо поддается промывке из-за особенностей конструкции.

Существует два способа промывки:

Механический. Требует отсоединения теплообменника от котла. Результаты такой промывки не отличаются особым успехом, поскольку очистить внутренние поверхности механическим способом крайне сложно.
Химический. Не требует демонтажа теплообменника, но производится с помощью специального устройства. Обладает достаточно высокой эффективностью, способен устранить накипь и продлить срок службы узла.

Для промывки используются специальные реагенты, растворяющие накипь и выводящие ее из внутренней полости трубок теплообменника. Процедуру следует производить каждые 2-3 года, в зависимости от качества воды. Для выполнения работ надо приглашать специалиста из сервисного центра.

Беретта CIAO 24 CSI

Бренд Беретта является собственностью одного из лидеров европейской теплотехнической отрасли — итальянской компании Риелло, возраст которой подходит к 100-летию.
Котлы Беретта изготовлены по современным технологиям и полностью соответствуют европейским требованиям безопасности, экономичности и эффективности. Модель CIAO 24 CSI изготовлена в соответствии с наиболее перспективными техническими разработками и способна обеспечить потребности современного жилого дома.

Агрегаты изготавливаются в настенном исполнении, обладают компактным и внешне привлекательным корпусом, позволяющим устанавливать их прямо на кухне и не отводить под котельную отдельное помещение.

ОБРАТИТЕ ВНИМАНИЕ!

Удачное сочетание цены и качества модели Беретта CIAO 24 CSI высоко оцениваются специалистами и пользователями, что подтверждает устойчивый спрос и востребованность.

Немного цифр

Поговорим немного о технических характеристиках котла Beretta Ciao 24 CSI. Номинальная мощность модели составляет 23.9 кВт при минимальной мощности нагрева на уровне 7.5 кВт. КПД агрегата составляет 91%, что говорит о конструкционном совершенстве котла. Техника способна эффективно нагревать теплоноситель до максимальной температуры в 90 градусов Цельсия. 7-литровый расширительный бак обеспечивает стабильную безопасную циркуляцию горячей воды по контуру.

Компактные габариты и небольшой вес (всего 28 кг) говорит о том, что агрегат легко монтируется даже в ограниченных по площади помещениях. Сделать это можно как самостоятельно, так и с помощью сторонних специалистов. При этом в процессе монтажа котла Беретта Ciao инструкция является важным помощником, так как в ней описаны все тонкости установки агрегата.

Инженеры итальянской компании не рекомендуют заниматься монтажом в том случае, если вы не обладаете достаточным уровнем технических знаний. Тем не менее, даже при полной уверенности в собственных навыках не стоит забывать о руководстве «Котел Беретта Ciao: инструкция», которое поможет избежать типичных проблем, связанных с монтажом газогорелочной техники.

Основные серии

Котлы «City» выпускаются в девяти вариациях с различной производительностью и комплектацией. Оснащается один или двумя контурами отоплениями с максимальной мощностью 24 и 28 кВт с камерами сгорания как открытого, так и закрытого типа. В качестве топлива используется природный и сжиженный газ. Турбированные котлы также выпускаются с теплопроизводительностью до 50 кВт с одним или двумя контурами. Стоимость котлоагрегата зависит от комплектации и мощности.

Технические характеристики модели «City 35 CSI»:

отопление помещения площадью до 350 м2;
теплообменный аппарат – раздельного типа; для отопительного контура – медный, для горячего водоснабжения – стальной;
камера сгорания – турбированного типа;
КПД – 93%;
мощность – 37,6 кВт;
нагрев воды – 20 литров в минуту;
вес – 42 кг.

Котлы «Ciao» выпускаются только с двумя контурами как с открытой, так и с закрытой камерами сгорания. Оборудование оснащается теплообменным аппаратом битермического типа. Отличительной особенностью данной серии котлов является опция защиты от замерзания теплоносителя. В том случае, если теплоноситель охладился до +5 градусов, начинается автоматический нагрев воды в системе.

Технические характеристики модели «Ciao 24 CSI N»:

отопление помещения площадью до 240 м2;
расход топлива – 2,78 кубометров в час;
мощность 24 кВт;
КПД – 92%;
камера сгорания – закрытая;
розжиг – автоматический;
габариты – 74 х 40 х 34 см.

Котлы серии «Novella» изготовляются с открытой камерой сгорания, пьезорозжигом, энергонезависимы. Выпускаются только в напольном исполнении с одним контуром. Оснащаются теплообменным аппаратом из чугуна и двухступенчатым горелочным устройством из нержавейки. Теплопроизводительность оборудования – от 90 до 280 кВт.

Технические особенности модели «Novella 45 RAI»:

камера сгорания – открытая;
производительность – 45 кВт;
топливо – природный газ;
расход топлива – 5 кубометров в час;
вес – 154 кг.

Котлы «Boiler» теплопроизводительностью 28 кВт оснащаются камерами сгорания закрытого или открытого типа. Отличительная особенность котлов данной серии – наличие встроенного бойлера объемом 60 литров с теплообменным аппаратом раздельного типа. В комплектации с котлом идет циркуляционный насосный агрегат. Оборудование оснащается опцией защиты от замерзания теплоносителя и горелочным устройством.

Особенности модели «Boiler 28 BSI»:

мощность – 28 кВт;
КПД – 91;
способ монтажа – настенный;
габаритные размеры – 46 х 94 х 60 см.

Модели «Exclusive» устанавливаются в закрытых отопительных контурах с принудительной циркуляцией теплового носителя в системе с четырьмя режимами функционирования. Мощность оборудования лежит в диапазоне 16 – 35 кВт.

Технические особенности модели «Exclusive 24 CAI»:

число контуров – два;
теплопроизводительность – 26,7 кВт;
КПД – 90%;
камера сгорания – открытого типа;
габариты – 33 х 80 х 40 см.

Серия «Fabula» представляет двухконтурный котлоагрегат со встроенным бойлером, который обеспечивает большим объемом горячей воды без перебоев с обогревом помещения. Бойлер может быть вместимостью 80, 90 и 120 литров. Максимальная производительность – 43 кВт с модуляцией горения. Отопительный контур оснащается теплообменным аппаратом из чугуна, в то время как контур горячего водоснабжения – из стали с магниевым анодом, который обеспечивает надежную защиту от образования накипи. К преимуществам данной серии можно отнести надежность и высокое качество сборки деталей.

Характеристики модели «Fabula 31 CAI 80»:

мощность – 31 кВт;
коэффициент полезного действия – 90%;
бойлер объемом 80 литров;
вес – 125 кг;
габаритные размеры – 135 х 45 х 79 см;
расход топлива – 3,5 кубометров в час.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

Устройство и принцип работы котлов Beretta

Напольные модели

Фирма Берета выпускает напольные, настенные и конденсационные настенные модели газовых котлов. Напольные аппараты представлены в сериях Novella и Fabula.

Панель управления располагается в верхней части корпуса, кнопки закрыты откидывающейся крышкой. Слева находятся кнопки включения, сброса блокировки горелки, регулятор температуры и термометр. Правее расположен предельный термостат дымовых газов и датчик тяги с ручным сбросом. Внизу установлены светодиодные индикаторы сети и блокировки.

В верхней правой части корпуса установлена гильза для установки датчиков. Внизу над основанием стоит атмосферная двухступенчатая газовая горелка с двумя газовыми клапанами. Над ней установлен секционный чугунный теплообменник.

В моделях Novella от 174 RAI до 279 RAI два теплообменника равной мощности, соединенные вместе и имеющих один дымоход. Циркуляционный насос монтируется сверху горелки. Левее находится газовая арматура. В левом нижнем углу установлен кран для слива теплообменника из котла.

Настенные модели

В настенном аппарате Beretta City 24 CSI панель управления в правом нижнем углу корпуса. На ней вынесен переключатель режимов «Лето» и «Зима». В модели Beretta Ciao (Чао) 24 CSI вынесен экран с подсветкой, на котором показана температура теплоносителя и горячей воды, а также выводятся коды ошибок в случае неполадок.

В устройстве Беретта Супер Эксклюзив отдельно выведен манометр для контроля уровня давления воды в системе. Отдельно вынесен вторичный пластинчатый теплообменник для обеспечения горячего водоснабжения. На правой стенке прикреплен тонкий расширительный бак.

Камера сгорания закрытого типа, полностью изолированная от помещения. Вентилятор для выведения продуктов сгорания расположен в верхней части и подключен к фланцу дымовых газов. Под насосом стоит трехходовой клапан с электроприводом.

Котел Beretta City 24 CSI

Справа от него находится гидравлический прессостат, который не даст системе зажечься при недостаточном давлении и выведет сообщение об ошибке в работе на дисплей. При желании к котлу можно отдельно подключить пульт дистанционного управления и датчик комнатной температуры.

Конденсационные аппараты

Конденсационные котлы Берета выпускаются в сериях Minute Green, Exclusive Green и Power Plus. Они позволяют использовать энергию сгорания газа эффективнее, за счет того, что дополнительно используют тепло продуктов его сгорания. Выпускаются как одноконтурные, так и двухконтурные конфигурации. Аппараты Power Plus выпускаются с одной и двумя камерами сгорания.

Вентиляторная газовая горелка модулируется, имеет систему предварительного смешивания и может быть настроена на работу с жидким газом. Все котлы Beretta имеют возможность каскадного соединения для достижения большей суммарной мощности.

Рассмотрим основные коды ошибок газовых котлов Beretta и другие распространенные неисправности.

коды ошибок, их расшифровка и методы устранения

Газовые котлы Beretta отлично зарекомендовали себя в качестве источника тепловой энергии в автономных отопительных системах. Агрегаты оснащены функцией самоконтроля за процессами, происходящими в узлах и деталях при эксплуатации котлов. О сбоях в работе оборудования можно узнать по световым сигналам.

Разберем характерные неисправности газового котла Beretta и их устранение. Рассмотрим, в каких случаях удастся решить проблему своими силами. Выясним, когда для ремонтных операций придется вызывать мастера из газовой службы.

Мы расскажем о том, как определить ошибку в работе оборудования, о котором оно самостоятельно предупреждает владельца. Подскажем, что означают комбинации букв и цифр, возникающие в случае неполадки на встроенном дисплее или индикаторах. Владея этой информацией, вы сможете решить, как лучше поступить.

Содержание статьи:

Распространенные поломки котлов Beretta
Как работает система самодиагностики?
Коды ошибок на дисплее котла
Что означают сигналы индикаторов?
Выводы и полезное видео по теме

Распространенные поломки котлов Beretta

По мнению газовщиков, занимающихся ремонтом и настройкой газовых котлов Beretta, можно выделить несколько основных неисправностей, возникающих чаще всего в оборудовании этой марки:

На горелке отсутствует пламя, в результате чего происходит блокировка работы оборудования. Такая проблема может быть вызвана несколькими причинами, начиная от засора и заканчивая отсутствием подачи газа.
Поломка платы управления. Происходит из-за скопления конденсата на плате, что приводит к выходу ее из строя. Также поломка платы может произойти из-за перегорания на ней деталей.
Увеличение давления дымовых газов. К такому сбою могут привести наледь в , засорение сажей, усиление силы ветра. В результате происходит блокировка работы оборудования.
Поломка датчика самодиагностики. Также приводит к отключению оборудования системой управления.
Низкое водяное давление при подаче в отопительный контур. Чаще всего причиной бывает утечка или проблемы с расширительным баком.

Статистика, собранная специалистами, не означает, что в каждом котле марки Beretta будут возникать именно такие неполадки.

Возможно, проблемы вообще не будут появляться в течение длительного срока, или же будут возникать совершенно другие сбои по другим причинам. Каждая неполадка или сбой в газовых котлах Beretta имеет свое кодовое обозначение, которое выводится системой управления на ЖК дисплей.

Необходимо обращать внимание на сбои и неполадки при работе газового котла Beretta и своевременно их устранять, чтоб избежать более серьезных поломок

Выявление неисправностей происходит благодаря системе самодиагностики, позволяющей моментально определять проблемы при их возникновении и принимать соответствующие меры.

Как работает система самодиагностики?

В котлах Beretta система самодиагностики состоит из сети контролирующих датчиков, размещенных на основных рабочих узлах агрегатов.

После включения котла датчики начинают функционировать в непрерывном режиме, им не нужен дополнительный специальный запуск. По такому же принципу отключение датчиков невозможно без остановки или блокировки газового котла.

Во всех основных узлах газового котла Beretta находятся датчики (сенсоры), которые подают на дисплей сигналы с кодом ошибки при обнаружении неполадок

При изменении отслеживаемых параметров или нарушении в работе того или иного узла сигналы с датчиков подаются на модуль управления, который блокирует оборудование. Одновременно на дисплей выводится код ошибки, позволяющий владельцу котла определить тип неполадки и принять меры для ее устранения.

Кроме дисплея, о сбоях в работе котлов Beretta сигнализируют специальные индикаторы, расположенные в зависимости от конструктивных особенностей разных моделей теплового оборудования.

Коды ошибок на дисплее котла

На ЖК дисплей, которым оснащены практически все модели газовых котлов Beretta, выводится информация о режиме работы оборудования, а также коды ошибок и неполадок, возникающих в процессе эксплуатации.

Большинство сбоев устраняется при перезагрузке котла. Но если после перезагрузки проблема не исчезла, необходимо проверить детали и узлы, указанные ниже.

ЖК дисплей находится на панели управления газового котла Beretta, при сбоях и неполадках на него выводятся коды ошибок, по которым можно определить, в каком узле агрегата возникли проблемы

Мы постарались собрать наиболее полный список ошибок.

А01 — отсутствует пламя на горелке, 5 безрезультатных попыток розжига.

Проверить:

наличие газа в магистрали;
положение запорного вентиля котла;
отрегулировать газовый клапан;
почистить горелку с форсунками;
электрод розжига, при необходимости зачистить контакты;
реле розжига;
поменять подчиненную плату.

А02 — перегрев термостата.

Проверить:

термостат, целостность проводки к нему;
провести чистку или замену циркуляционного насоса;
при низком давлении в контуре добавить жидкости.

А03 — нарушение дымоудаления.

Проверить:

наличие тяги;
прочистить , при необходимости сколоть лед на выходе;
почистить или заменить вентилятор, проверить контакты;
датчик дыма, его контакты.

А04 — снижение давления воды в системе.

Проверить:

наличие утечек;
датчик давления, его контакты;
циркуляционный насос;
наличие засоров в системе;
поменять подчиненную плату.

А05 — поломка термодатчика NTC горячего водоснабжения.

Для того чтобы лучше понять причину нарушения в работе газового котла марки Беретта, желательно ознакомиться с конструктивными особенностями агрегата. Схема устройства должна быть в техническом паспорте

Проверить:

датчик NTC, его соединения, при необходимости заменить деталь;
поменять подчиненную плату.

А06 — поломка термодатчика NTC отопления.

Проверить:

датчик NTC, его соединения, при необходимости заменить;
поменять подчиненную плату.

А07 — не размыкается термореле.

Проверить:

поменять подчиненную плату.

А08-А10 — внутренняя ошибка подчиненной платы.

Проверить:

поменять подчиненную плату.

А11 — симуляция пламени (огонь на отключенной горелке).

Проверить:

нажать Reset, перезагрузить;
обратиться к специалистам сервиса.

А12, А15 — ошибки на подчиненной плате.

Проверить:

поменять подчиненную плату.

А16, А18 — ошибки на главной плате.

Проверить:

заменить главную плату.

А20 — огонь остается после закрытия клапана газа.

Проверить:

газовый клапан, при необходимости заменить.

А24 — неисправность вентилятора.

Проверить:

подключение вентилятора, его контакты;
в случае поломки заменить вентилятор.

ADJ — сбой в настройках min и max мощности.

Проверить:

настроить нужные параметры.

Е02 — не подключен датчик NTC1.

Проверить:

датчик NTC1, его соединения, при необходимости заменить.

Е04 — не подключен датчик NTC3.

Проверить:

датчик NTC3, его соединения, при необходимости заменить.

Е18 — короткое замыкание датчика NTC1.

Проверить:

разъем датчика NTC1;
заменить деталь.

Е20 — короткое замыкание датчика NTC3.

Проверить:

разъем датчика NTC3;
заменить деталь.

Е23-Е26 — ошибки на главной плате.

Проверить:

заменить главную плату.

Е32 — нет подчиненного (SALVE).

Проверить:

положение двухполюсных выключателей на отдельных агрегатах, привести их в состояние ON.

Е33 — неправильно подключены фаза и нейтраль.

Проверить:

переподключить в правильном порядке.

Е34 — ошибка кнопки Reset при нажатии более 7 раз в течение 30 мин.

Проверить:

подождать 40 мин, чтоб ошибка пропала;
заменить подчиненную плату.

Е35 — сбой реле давления.

Проверить:

проверить расход воды в каждом контуре, привести к норме 2 м3/ч;
заменить на новую деталь с настройкой 500 л/ч.

Е36 — ошибка на подчиненной плате.

Проверить:

поменять подчиненную плату.

Е37 — сбой при обнаружении огня.

Проверить:

почистить или заменить электроды.

Е38 — короткое замыкание датчика задымления.

Проверить:

заменить элемент.

Е39 — нет контакта с датчиком задымления.

Проверить:

разъем датчика задымления;
заменить деталь.

Е40 — ошибка 50 Гц.

Проверить:

частота в электрической линии;
подключить стабилизатор напряжения.

Е41 — ошибка на подчиненной плате.

Проверить:

поменять подчиненную плату.

Е42 — короткое замыкание датчика на подающей трубе.

Проверить:

разъем датчика на подающей трубе;
заменить деталь.

Е43 — нет контакта с датчиком на подающей трубе.

Проверить:

разъем датчика на подающей трубе;
заменить деталь.

Е44 — короткое замыкание датчика на обратной трубе.

Проверить:

разъем датчика на обратной трубе;
заменить деталь.

Е45 — нет контакта с датчиком на обратной трубе.

Проверить:

разъем датчика на обратной трубе;
заменить деталь.

Е46 — перегрев датчика на подающей трубе.

Проверить:

замерить расход воды в каждом контуре;
привести расход к норме 2м3.

Е47 — перегрев датчика на обратной трубе.

Проверить:

замерить расход воды в каждом контуре;
привести расход к норме 2м3.

Е48 — перегрев датчика задымления.

Проверить:

замерить расход воды в каждом контуре;
почистить теплообменники с 2 сторон.

Иногда случаются ситуации, когда ошибки не показываются на дисплее газового котла Beretta, но появляются другие признаки неполадок в работе оборудования.

К таким признакам можно отнести появление в помещении с котлом запахов газа или гари, запоздалое срабатывание горелки котла, а также заметная разница между нагревом котла и температурой батарей. К этим проявлениям неполадок стоит отнестись с не меньшим вниманием, чем к кодам на дисплее.

Что означают сигналы индикаторов?

Моргание зеленого индикатора может означать следующее:

1 раз/3,5 сек — оборудование переведено в режим ожидания, огонь потушен;
1 раз/0,5 сек — котел остановлен из-за поломки;
1 раз/0,1 сек — агрегат переключен в систему авторегулирования;
индикатор горит и не мигает — котел работает нормально, огонь горит.

Индикаторы на панели котла Beretta могут подавать сигналы в различных комбинациях и с различной интенсивностью. Тип светового сигнала зависит от того, какая произошла ошибка при работе агрегата

Включение красного индикатора происходит в следующих случаях:

индикатор горит и не мигает — если после приостановки работа котла не налажена, агрегат переходит в аварийный режим;
индикатор мигает — срабатывание датчика предельной температуры. Иногда ликвидировать ошибку можно с помощью переключателя режимов работы.

Одновременное мигание красного и зеленого диодов происходит в случае поломки датчика NTC.

Для устранения всех вышеописанных неполадок газовых котлов Беретта настоятельно рекомендуется воспользоваться услугами мастеров авторизованных сервисных центров и организаций, с которыми на обслуживание газовых агрегатов и поставку голубого топлива.

Выводы и полезное видео по теме

Для устранения сбоев и ошибок при работе газового котла Beretta необходимо понимать принцип его работы:

Распознавать ошибки котлов Беретта поможет приведенное ниже видео:

Пример определения и устранения ошибки газового котла Beretta:

Если ваш газовый котел Beretta начал выдавать ту или иную ошибку, не рекомендуется пускать дело на самотек и тянуть с ремонтом или настройкой. Но перед тем, как обращаться к газовщикам, владельцу техники было бы неплохо самому разобраться, в чем заключается ошибка оборудования.

Знание причины выявленного сбоя поможет владельцу найти оптимальное решение проблемы при общении с мастером авторизованного сервиса.

Хотите рассказать о том, как самостоятельно по индикации или коду определили поломку газового котла марки Беретта? Есть полезная информация, которая может пригодиться посетителям сайта? Пожалуйста, оставляйте комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фотоснимки по теме статьи.

Ошибки котла Беретта (BERETTA)

Главная
Техподдержка
Ошибки котлов
Ошибка котла Беретта

Заказать обслуживание котла Обслуживание и ремонт котла

Неисправности №1 Разблокировка котла Чтобы возобновить работу котла переведите переключатель режимов работы в положение, подождите 5-6 секунд, затем снова переведите его в нужное положение.
После этого котел запуститься автоматически. Замечание. Если не удаётся возобновить нормальную работу котла, вызовите сервисного специалиста.

Состояние котла	ЖК-дисплей
Режим ожидания	–
Выключен	выключен
Блокировка по отсутсвию пламени	A01
Блокировка по неисправности платы управления	A01
Блокировка по предельному термостату	A02
Блокировка по прессостату дымоудаления	A03
Блокировка по гидравлическому прессостату	A04
Неисправность датчика NTC ГВС	A06
Неисправность датчика NTC отопления	A07
Симуляция пламени	A11
Электронная настройка мин. и макс. мощности	ADJ
Ожидание розжига	88° мигает
Отключение по прессостату дымоудаления	мигает
Отключение по гидравлическому прессостату	мигает
Активирована функция преднагрева ГВС	P
Запрос на предварительный нагрев ГВС	P мигает
Наличие датчика уличной температуры
Запрос на работу контура ГВС	60°
Запрос на работу контура отопления	80°
Запрос на работу системы антизамерзания
Наличие пламени

Неисправности №2 При возникновении какой-либо неисправности в работе котла, на дисплее погаснет, отобразится мигающий код, и появятся символы RESET и/или .

В приведенной далее таблице описаны различные неисправности.

Неполадка	Код неисправности	Символ RESET	Символ
Блокировка из-за отсутствия пламени (D)	10	Да	Да
Ложная симуляция пламени (D)	11	Да	Да
Предельный термостат (D)	20	Да	Нет
Термостат горелки (D) ( для MIX C.S.I.)	21	Да	Нет
Термостат дымовых газов (D) (для CAI.)	22	Да	Да
Прессостат дымоудаления (D) (для MIX C.S.I.)	30	Да	Нет
Прессостат дымоудаления (Т) (для MIX C. S.I.)	31	Нет	Да
Недостаточное давление в системе отопления (D*)	40	Да	Нет
Недостаточное давление в системе отопления (Т*)	41	Нет	Да
Датчик давления воды (D)	42	Да	Да
Электронная плата (D)	50-59	Да	Да
Датчик температуры ГВС 1 (Т°)	60	Нет	Да
Датчик температуры в системе отопления (Т)	71	Нет	Да
Термостат низкой температуры (Т)	77	Да	Да

Пояснения к таблице: (D): неисправность вызывает окончательную остановку котла (T): временная. При возникновении этой неисправности, котел автоматически пытается возобновить работу. (°): только для внешнего бойлера-аккумулятора с датчиком. Код неисправности отображается, только когда котел находится в режиме ожидания (stand-by) (*): eсли возникла неисправность «Недостаточное давление в системе отопления», выполните процедуру подпитки системы отопления Ошибки на главной плате (MASTER) Ошибки можно разделить на две группы: Ошибки типа А, которые можно отключить только нажав кнопку RESET Ошибки типа Е, которые пропадают после того, как пропадает причина, их вызвавшая Постоянные ошибки, ТИП А

Код ошибки	Причина	Проверка и устранение
А 16	ВНУТРЕННЯЯ ОШИБКА	Замените Главную плату (Master)
А 18	ВНУТРЕННЯЯ ОШИБКА	Замените Главную плату (Master)

Ошибки, которые сбрасываются автоматически, ТИП Е Далее перечислены ошибки, которые пропадают автоматически.
Если произойдет одна из указанных ниже ошибок, загорится красный световой индикатор.

Код ошибки	Причина	Проверка и устранение
E 23	ВНУТРЕННЯЯ ОШИБКА	Замените Главную плату (Master)
E 24	ВНУТРЕННЯЯ ОШИБКА	Замените Главную плату (Master)
E 26	ВНУТРЕННЯЯ ОШИБКА	Замените Главную плату (Master)
E 25	ВНУТРЕННЯЯ ОШИБКА	Замените Главную плату (Master)
E 32	НЕТ ПОДЧИНЕННОГО (SALVE)	Убедитесь в том, что двухполюсные выключатели на отдельных агрегатах находятся в положении “ON” (включены).
E 34	ОШИБКА 50 Гц	Частота в сети электропитания не равна 50 Герц.
E 02	NTC1 разомкнут (NTC1: датчик на выходе из котла)	Датчик на подающем трубопроводе в первичном контуре не подключен или в нем имеется обрыв.
E 04	NTC3 разомкнут (NTC3: датчик ГВС)	Датчик ГВС не подключен или в нем имеется обрыв.
E 18	NTC1 – короткое замыкание (NTC1: датчик на выходе из котла)	Короткое замыкание на датчике подающего трубопровода в первичном контуре.
E 20	NTC3 короткое замыкание (NTC3: датчик ГВС)	Короткое замыкание на датчике ГВС.

Ошибки на подчинённой плате (SLAVE) Если на подчиненной плате (slave) произойдет ошибка, которую необходимо сбросить вручную, необходимо нажать кнопку Reset на подчиненном (slave) котле.

Код ошибки	Причина	Проверка и устранение
А 01	5 неудачных попыток розжига	Убедитесь в том, что открыт клапан газа. Убедитесь в том, что между двумя электродами розжига проскакивает искра. Замените МСВА (попадание воды в схему). Замените подчиненную электронную плату (Slave).
А 04	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
А 06	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
А 07	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
А 08	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
А 09	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
А 10	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
А 11	ВНУТРЕННЯЯ ПРОГРАММНАЯ ОШИБКА	Нажмите кнопку Reset (сброс).
А 12	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
А 16	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
А 20	После того как закрывается клапан газа, проходит слишком много времени, прежде чем пламя исчезнет.	Проверьте правильность работы газового клапана. Замените газовый клапан.
А 24	Ошибка вентилятора	Измеренная скорость вентилятора меняется слишком быстро по сравнению со считываемой скоростью. Проверьте вентилятор. Проверьте электрическое подключение вентилятора. Замените вентилятор.
E 33	Перепутана фаза и нейтраль	Правильно подключите провода фазы и нейтрали.
E 34	Ошибка кнопки сброса (Reset)	Кнопка была нажата более 7 раз в течение 30 минут. Подождите, пока ошибка не пропадет. Если по истечении максимум 40 минут ошибка все еще присутствует, замените Подчиненную плату (Slave).
E 35	Ошибка дифференциального реле давления воды (контакт разомкнут)	Убедитесь в том, что расход воды в контуре каждого агрегата имеет правильное значение. В каждом агрегате расход должен быть 2 м3/час. Замените реле давления воды (настройка 500 литров/час).
E 36	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
E 37	Ошибка обнаружения пламени	Очистите электроды. Замените электрод.
E 38	Короткое замыкание датчика дымовых газов	Проверьте разъем датчика дымовых газов. Замените датчик дымовых газов.
E 39	Разомкнут контакт датчика дымовых газов	Проверьте разъем датчика дымовых газов. Замените датчик дымовых газов.
E 40	Частота не 50 Герц	Проверьте частоту в линии электропитания.
E 41	ВНУТРЕННЯЯ ОШИБКА	Замените Подчиненную электронную плату (Slave).
E 42	Короткое замыкание датчика на подающем трубопроводе	Проверьте разъем датчика на подающем трубопроводе. Замените датчик на подающем трубопроводе.
E 43	Разомкнут контакт датчика на подающем трубопроводе	Проверьте разъем датчика на подающем трубопроводе. Замените датчик на подающем трубопроводе.
E 44	Короткое замыкание датчика на обратном трубопроводе	Проверьте разъем датчика на обратном трубопроводе. Замените датчик на обратном трубопроводе.
E 45	Разомкнут контакт датчика на обратном трубопроводе	Проверьте разъем датчика на обратном трубопроводе. Замените датчик на обратном трубопроводе.
E 46	Превышена максимальная температура на датчике подающего трубопровода	Убедитесь в том, что расход воды в контуре каждого агрегата имеет правильное значение. В каждом агрегате расход должен быть 2 м3/час.
E 47	Превышена максимальная температура на датчике обратного трубопровода	Убедитесь в том, что расход воды в контуре каждого агрегата имеет правильное значение. В каждом агрегате расход должен быть 2 м3/час.
E 48	Превышена максимальная температура на датчике дымовых газов (при появлении этой ошибки, вентилятор будет работать с максимальной скоростью).	Убедитесь в том, что расход воды в контуре каждого агрегата имеет правильное значение. В каждом агрегате расход должен быть 2 м3/час. Еще раз прочистите теплообменник на стороне воды и на стороне дымовых газов.

Различные режимы работы котла Beretta Ciao и неисправности отображаются на ЖК-дисплее.

Режим ожидания – нет

выключен – выключен

Ошибка A01 – блокировка по отсутствию пламени A01 (два символа “перечеркнутое пламя” и “звонок”)

Ошибка A01 – блокировка по неисправности платы управления A01 (два символа “перечеркнутое пламя” и “звонок”)

Ошибка A02 – блокировка по предельному термостату A02 (символ “звонок”)

Ошибка A03 – блокировка по термостату дымовых газов A03 (символ “звонок”)

Ошибка A04 – блокировка по гидравлическому прессостату A04 (символ “звонок”)

Ошибка A05 – Неисправность датчика NTC ГВС A06 (символ “звонок”)

Ошибка A06 – Неисправность датчика NTC отопления A07 (символ “звонок”)

Ошибка A011 – Симуляция пламени A11 (символ “звонок”)

Ошибка ADJ – Электронная настройка мин. и макс. мощности ADJ (символ “звонок”)

Режим – Ожидание розжига 88°C (символ “звонок” мигает)

Неисправность – Отключение по прессостату дымоудаления (символ “звонок” мигает)

Неисправность – Отключение по гидравлическому прессостату (символ “звонок” мигает)

Режим – Наличие датчика уличной температуры (символ “термометр”)

Режим – Запрос на работу контура ГВС (60°C символ “кран”)

Режим – Запрос на работу контура отопления (80°C символ “радиатор”)

Режим – Запрос на работу системы антизамерзания (символ “снежинка”)

Режим – Наличие пламени (символ “пламя”)

Ошибки и неисправности котла Беретта Сити

Световые индикаторы и аварийные сообщения на дисплее котла Beretta City

На панели управления находятся два световых индикатора, которые сигнализируют о рабочем состоянии котла.

Зеленый индикатор

Мигает с частотой раз в 3,5 секунды – котел Беретта Сити находится в режиме ожидания (stand by), пламени нет.

Мигает с частотой раз в 0,5 секунды – временная остановка котла по одной из следующих причин, которые могут устраняться самостоятельно без вмешательства человека:

– сработал гидравлический прессостат (время ожидания приблизительно 10 минут)

– сработал прессостат дымоудаления (время ожидания приблизительно 10 минут)

– переходный этап перед розжигом.

На этом этапе котел Beretta City ожидает восстановления нормальных рабочих условий. Если по истечении этого времени котёл не вернется к нормальной работе, его остановка превратится из временной в постоянную и загорится красный световой индикатор на панели управления.

Быстро мигает, загораясь на короткое время (с частотой раз в 0,1 секунды), вход/выход функции S.A.R.A. (Система Автоматического Регулирования Температуры в помещении).

Если установить регулятор температуры воды в системе отопления в сектор, отмеченный надписью AUTO – то есть значение температуры находится в диапазоне от 55 до 65°С – включится система автоматического регулирования S.A.R.A.: котел начнет изменять температуру воды в подающем трубопроводе в зависимости от сигнала, идущего от термостата температуры в помещении.

После того, как будет достигнут уровень температуры, заданной на регуляторе температуры воды в системе отопления, начнется отсчет времени 20 минут. Если по истечении этого времени от термостата температуры в помещении все еще будет поступать запрос на производство тепла, заданное значение температуры автоматически увеличится на 5°С.

После того, как будет достигнуто новое заданное значение температуры, снова начнется отсчет интервала времени в 20 минут. Если по истечении этого времени от термостата температуры в помещении опять будет поступать запрос на производство тепла, заданное значение температуры автоматически увеличится ещё на 5°С.

Это новое значение температуры будет равно температуре, заданной вручную на переключателе температуры воды в системе отопления, увеличенной на 10°С в результате работы функции S.A.R.A.

После второго увеличения температура вернётся на значение, заданное пользователем, а описанный выше цикл повторится. Так будет до тех пор, пока не перестанет поступать запрос на производство тепла, идущий от термостата температуры в помещении.

Горит постоянно

– Пламя есть, котел работает в обычном режиме.

Красный индикатор

Красный световой индикатор указывает на аварийную остановку котла Беретта Сити, которая может быть вызвана одной из следующих неполадок:

Горит постоянно, не мигая

– Аварийная остановка по отсутствию пламени
– Сработал прессостат дымоудаления (после переходного этапа)
– Неисправность датчика NTC в контуре отопления
– Аварийный сигнал из-за неисправности электроники
– Сработал гидравлический прессостат (после переходного этапа)

Горит мигая

Сработал предельный термостат

Чтобы возобновить работу котла Beretta City переведите переключатель режимов работы (2 – рис. 2.1) в положение, подождите 5-6 секунд, затем снова переведите его в нужное положение: лето или зима.

Если не удаётся возобновить нормальную работу котла, вызовите сервисного специалиста.

Мигает зеленый индикатор + Мигает красный индикатор

Если оба световых индикатора мигают одновременно, это указывает на неисправность датчика NTC контура ГВС.

Котёл будет оставаться работоспособным, но не будет обеспечиваться стабильность температуры воды в контуре ГВС. Вызовите сервисного специалиста, чтобы они проверить котёл.

Если эти два световых индикатора мигают попеременно, это указывает на то, что в данный момент идёт процедура настройки котла.

Желтый индикатор

Горит постоянно – Активирована функция предварительного подогрева воды контура ГВС.

коды ошибок, их расшифровка и методы устранения

Газовый котел Беретта. Неисправности и способы их устранения

Стоит ознакомиться с главными неполадками агрегата Беретта, рекомендациями и инструкцией по ремонту.

Как запустить самодиагностику

Система самодиагностики состоит из ряда датчиков, находящихся на незаменимых частях и узлах приспособления. Их не нужно запускать, они функционируют в непрерывном режиме с момента старта до приостановления газового котла beretta.

Активация самодиагностики отопительного агрегата в качестве отдельной опции не осуществляется. Если пользователь захочет остановить работу отопительного прибора, у него ничего не получится. Отключение датчиков воспринимается котлом как ошибка, которая приводит к блокировке конструкции.

Благодаря функции самодиагностики, встроенной производителем техника не ломается и оповещает пользователя о локализации дефекта или неисправности узла.

Не запускается не зажигается причины и решение

Сначала проверяют, включен ли котел в розетку или проводят тестирование, автоматического розжига, возможно выбило автомат. Если не принесло результата, с котла снимают кожух и анализируют его внутреннее состояние, а также наличие короткого замыкания. Вероятно, почувствуется запах или подтек.

Затем проверяют датчики и кабели, их наличие на местах. Далее проводят осмотр предохранителей на плате. Если они сгорели, то их меняют на новые. Далее нужно проверить варистор, который служит для защиты агрегата от скачков напряжения. При перепадах он взорвется. Если проблема в этом, варистор перепаивают.

Распространенными причинами, почему не зажигается и не включается котел, являются:

Временные перепады напряжения. Из-за него может перестать работать вентилятор. Ввиду чего воздух не идет в систему, а пламя гаснет.
Неправильное подключение нуля и фазы.
На дымовой трубе появилась наледь. Угарные газы не успевают ее преодолевать, поэтому система блокирует запуск.

Как проверить датчики газового котла Беретта

Все датчики располагаются в системе самодиагностики. Они выполняют контрольные функции и выступают предметом наблюдения. При поломке, коротком замыкании, обрыве кабелей на экране возникнет код ошибки.

Датчики проверяются в автоматическом режиме, пользователю ничего не нужно делать. Большинство из них реагируют на перемены температуры или выход показателей за границы. Элементы имеют простую конструкцию, при замене не возникнет сложностей и на это уйдет мало времени.

Самостоятельно проводить замену не рекомендуется, эту работу должен выполнять специалист из сервисного центра.

Не запускается насос

Если пользователь обнаружил отказ циркуляционного насоса, нужно тут же приостановить функционирование котла и вызвать мастера. Причин отказа немало, начиная от простых проблем с электросетью, заканчивая неполадками по механической части.

Чтобы установить дефект, нужно провести тестирование и проанализировать состояние электромотора насоса. Также проблему можно выявить проверкой состояния подвижных элементов насоса. Рекомендуется посмотреть, отсутствуют ли затруднения при вращении или движении деталей, проверить на предмет поломок или износа запчастей газового котла Беретта.

По итогам оценки состояния деталей, блока розжига и исследования функционирования устройства газового котла принимается решение о необходимости ремонта или замене теплового насоса. Если ремонтные работы помогут вернуть конструкции прежнюю работоспособность, то осуществляют полное восстановление насоса. При худшем прогнозе – он подлежит замене.

Как промыть теплообменник

Приборы Беретта оснащены теплообменниками.

Если они раздельные, то промывание даст хороший результат. Битермические устройства сложно очистить ввиду особенностей конструкции. Можно выбрать один из двух вариантов промывания:

Механический подразумевает отсоединение обменника от прибора. Такое промывание не особо эффективно, так как обработать поверхности внутри механическим способом сложно.
Химический способ исключает демонтаж обменника. Промывка осуществляется специальным устройством. Способ довольно эффективен, может убрать накипь и продлить период службы прибора. Для очищения газовых котлов применяют реагенты, воздействующие на отложения и выводящие ее из внутренней полости трубок.

Настенные модели

Среди настенных котлов отопления особо выделяются следующие модели.

Серия CITY (Сити)

Главная особенность, которой обладает настенный котел этой серии – компактные размеры, что позволяет устанавливать оборудование в небольших городских квартирах. Прилагаемая инструкция содержит такие технические характеристики:

Хороший выбор мощности: от 24 до 50 кВт, что позволит выбрать необходимую модель для квартиры или загородного дома.
В серии присутствуют как одноконтурные модели, предназначенные для отопления помещения, так и двухконтурные, способные нагревать проточную воду для бытовых нужд.
При этом настенный двухконтурный агрегат обладает двумя независимыми теплообменниками, что удешевляет замену одного из них в случае неисправности.

Серия EXCLUSIVE (Эксклюзив)

Лето.
Лето комфорт.
Зима.
Зима комфорт.

Котлы этой серии выпускаются мощностью от 24 до 35 кВт и обладают такими особенностями:

Автоматическая система, способная в случае необходимости самостоятельно подпитать систему отопления.
Возможность подключения наружного датчика, который синхронизирует режим работы отопительного аппарата с температурой на улице.
Жидкокристаллический экран, на который помимо текущей информации о состоянии котла выводятся коды ошибок в случае неисправности в работе оборудования.

Не работает насос – что делать

Если замечен отказ циркуляционного насоса, необходимо остановить работу системы и вызвать мастера.

Причин отказа может быть несколько, от неполадок с электропитанием до проблем с механической частью. Первая причина определяется проведением тестирования и проверкой состояния электродвигателя насоса.

починка платы или замена на новую?

Мы предлагаем своим клиентам починка платы потому, что это прежде всего выгодно, так как стоимость в большинстве случаев не превышает 30% цены новой платы. Для проведения починка у нас есть профессиональное оборудование, схемы, оригинальные запасные части и опыт.

Для проведения диагностики организованы специальные стенды, имитирующие реальный агрегат, на котором платы проверяются после починка.

Мы не просто починкаируем платы, а даем существенный срок гарантии на работы, потому что отпочинкаировали уже не одну такую плату и уверены в результате.

Беретта Сити

Котел Beretta City оборудован лампочками, а также дисплеем, на котором высвечиваются возможные ошибки. Два световых диода, установленных на центральной панели управления, настроены на уведомление о возможных неисправностях.

Моргание лампочки с периодичностью 1 раз в пол секунды

Это означает, что котёл Беретта остановился по аварии. При этом возможно несколько вариантов поломок. Прибор остановился по сигналу гидравлического прессостата, остановка длится не более 10 минут. Остановка по сигналам прессостат дымоудаления. Остановка длится не более 10 минут. Агрегат исправен, и в данный момент он находится в промежуточном состоянии перед розжигом. При появлении этого кода ошибки, прибор находится в режиме ожидания. Как только условия для полноценной работы восстанавливаются, прибор запускается в работу. Если по прошествии установленного времени работа не восстановится, остановка из временной станет аварийный. При этом к зелёному светодиоду добавиться красная лампочка, расположенная на той же панели управления.

Зелёная лампочка быстро моргает, с периодичностью 1 раз в 0,1 секунды

Вход/выход функции S.A.R.A. (система автоматической установки температуры в помещении). Система автоматического регулирования включается, если регулятор температуры, отвечающий за температуру в системе отопления, переключается в режим авто. При этом котел автоматически устанавливает температуру воды, ориентируясь на показания термостата, измеряющего температуру в помещении. После того, как вода дойдет до заданной температуры, происходит отсчет 20 минут. Если в течение этого времени термостат будет продолжать посылать сигнал, что температура в помещении ниже требуемой, агрегат автоматически выставить температуру подаваемой на отопление воды больше на 5 градусов. По прошествии еще 20 минут, прибор снова сравнивает заданное значение температуры в комнате и сигнал, идущий от термостата. Если температура снова недостаточна, следует новый подъем нагрева воды на 5 градусов. После второго увеличения температуры, система автоматически вернет настройки на заданные пользователем. И так будет повторяться до тех пор, пока температура в помещении не достигнет требуемого значения.

Зелёная лампа горит непрерывно

Котел Beretta работает в нормальном режиме. Пламя присутствует.

Лампочка красного цвета всегда указывает на то, что прибор остановлен в аварии. Различные варианты индикации данного диода указывают на тип неисправности.

Красный диод горит непрерывно

Отсутствует пламя. После окончания переходного этапа в работе котла, пришел сигнал от прессостата дымоудаления. Сломан датчик NTC в системе отопления. Из-за поломки электроники агрегат остановился. После окончания переходного этапа в работе агрегата, пришел сигнал от гидравлического прессостата.

Красная лампочка мигает

Данный код неисправности появляется при срабатывании предельного термостата. Для того, чтобы котел Беретта Сити снова запустить в работу, требуется переключатель режимов перевести в нужные положения. Далее необходимо выждать около 6 секунд, а затем слова установить в этот режим работы, который требуется. Если это не помогло, то дальнейший ремонт осуществляется специалистами сервисных служб.

Одновременно мигает зеленая лампочка и красный светодиод

Данная работа световых индикаторов указывает на то, что датчик NTC контура ГВС неисправен. При этом агрегат будет продолжать работать, но он не сможет поддерживать постоянную температуру воды, подаваемой на хозяйственные нужды. Для устранения поломки требуется обратиться в специализированный сервисный центр. Если эти две лампочки мигают по очереди, то это означает, что в данный момент аппарат находится в режиме настройки.

Как работает система самодиагностики?

Что означают сигналы индикаторов?

Моргание зеленого индикатора может означать следующее:

1 раз/3,5 сек – оборудование переведено в режим ожидания, огонь потушен;
1 раз/0,5 сек – котел остановлен из-за поломки;
1 раз/0,1 сек – агрегат переключен в систему авторегулирования;
индикатор горит и не мигает – котел работает нормально, огонь горит.

Включение красного индикатора происходит в следующих случаях:

индикатор горит и не мигает – если после приостановки работа котла не налажена, агрегат переходит в аварийный режим;
индикатор мигает – срабатывание датчика предельной температуры. Иногда ликвидировать ошибку можно с помощью переключателя режимов работы.

Одновременное мигание красного и зеленого диодов происходит в случае поломки датчика NTC.

Основные серии

Технические характеристики модели «City 35 CSI»:

отопление помещения площадью до 350 м2;
теплообменный аппарат – раздельного типа; для отопительного контура – медный, для горячего водоснабжения – стальной;
камера сгорания – турбированного типа;
КПД – 93%;
мощность – 37,6 кВт;
нагрев воды – 20 литров в минуту;
вес – 42 кг.

Технические характеристики модели «Ciao 24 CSI N»:

отопление помещения площадью до 240 м2;
расход топлива – 2,78 кубометров в час;
мощность 24 кВт;
КПД – 92%;
камера сгорания – закрытая;
розжиг – автоматический;
габариты – 74 х 40 х 34 см.

Технические особенности модели «Novella 45 RAI»:

камера сгорания – открытая;
производительность – 45 кВт;
топливо – природный газ;
расход топлива – 5 кубометров в час;
вес – 154 кг.

Особенности модели «Boiler 28 BSI»:

мощность – 28 кВт;
КПД – 91;
способ монтажа – настенный;
габаритные размеры – 46 х 94 х 60 см.

Технические особенности модели «Exclusive 24 CAI»:

число контуров – два;
теплопроизводительность – 26,7 кВт;
КПД – 90%;
камера сгорания – открытого типа;
габариты – 33 х 80 х 40 см.

Характеристики модели «Fabula 31 CAI 80»:

мощность – 31 кВт;
коэффициент полезного действия – 90%;
бойлер объемом 80 литров;
вес – 125 кг;
габаритные размеры – 135 х 45 х 79 см;
расход топлива – 3,5 кубометров в час.

Относительно редкие коды ошибок

Если газовое оборудование работает на износ или его срок эксплуатации более 10 лет, то на дисплее могут отображаться такие нетипичные коды ошибок:

F39 – неисправности в терморезисторе, которые устраняются путем замены проводки или зачистки окислившихся контактов.
F40 – высокое давление в системе. Проблемы с расширительным баком либо наличие засора в клапане быстрого сброса.
F43 – срабатывание системы безопасности теплообменника, что может указывать на завоздушенность системы, либо неисправностью насоса.
F50 – неисправность газовой арматуры, что может быть причиной поломки платы, а также клапана. Для диагностики используется принудительная перезагрузка котла.

Особенности монтажа

Пользователю необходимо знать о главных требованиях к установке прибора:

Запрещается размещать аппарат в жилой комнате.
В подсобном помещении котел располагают в любом удобном месте. На кухне нельзя закреплять аппарат над обеденным столом или над плитой.
Между стеной, окружающими предметами и аппаратом сохраняется указанная в инструкции дистанция.
Корпус и дымоход при работе сильно нагреваются. Если аппарат размещают рядом с чувствительной к теплу поверхностью, необходимо этот участок теплоизолировать.
Перед входом в котел на газопроводе нужно установить запорный кран. Это устройство в комплектацию не входит. При низком качестве воды рекомендуют установить фильтр.

Как промыть теплообменник

Существует два способа промывки:

Механический. Требует отсоединения теплообменника от котла. Результаты такой промывки не отличаются особым успехом, поскольку очистить внутренние поверхности механическим способом крайне сложно.
Химический. Не требует демонтажа теплообменника, но производится с помощью специального устройства. Обладает достаточно высокой эффективностью, способен устранить накипь и продлить срок службы узла.

Для промывки используются специальные реагенты, растворяющие накипь и выводящие ее из внутренней полости трубок теплообменника. Процедуру следует производить каждые 2-3 года, в зависимости от качества воды. Для выполнения работ надо приглашать специалиста из сервисного центра.

Ошибка А01 Котла беретта

В котлах берета ошибка А01 (или A01 по-русски) указывает на проблемы системы розжига (отсутствие пламени, неисправности в плате управления). Это может быть следствием следующих причин:

1. Загрязнён электрод обнаружения пламени. Очистить электрод от появившегося нагара можно самостоятельно.
2. Отсутствие подачи газа. Нарушение подачи в магистральном газопроводе или просто закрыт газовый кран (открыть).
3. Нарушение в работе газового клапана. Произвести регулировку работы клапана может только квалифицированный спецмиалист
4. Нарушено надёжность соединительных контактов на блоке розжига. Исправляется самостоятельно. Отсоединить, зачистить, подсоединить.
5. Выход из строя реле, включённого в систему управления функционирования блока розжига, газового клапана, вентилятора. Эта проблема устраняется исключительно специалистом. Причина может быть как в самом реле, так и в электронной плате.

Ошибка А02 Котла беретта

Если на дисплее котла берета ошибка А02 (A03), то в этом случае проблемы с нарушением температурного режима. Обычно возникает в случае резкого падения давления в системе циркуляции теплоносителя. Причины могут быть следующие:

1. Неисправность циркуляционного насоса. Работа насоса может быть нарушена по причине загрязнения. После нескольких включений он может заработать в нормальном режиме. Разбирать его самостоятельно не рекомендуется. Этим должен заниматься специалист. Только он определит причину неисправности и произведёт ремонт насоса или осуществит его замену.
2. Неисправность температурного датчика. Данная неисправность устраняется только заменой детали.
3. Нарушение целостности электрических соединений датчиком. Необходимо проверить целостность изоляции проводки и проверить надёжность контактов.

Ошибка А03 Котла беретта

На дисплее котла берета ошибка а03, проблемы с удалением продуктов горения. Это может быть связано с:

1. Засорение канала отведения продуктов горения. Подобная ситуация возникает редко, остатков горения газа практически нет. Но причиной может стать появление наледи на выходе системы трубопровода, из-за замерзания конденсата. Сильный ветер также может стать причиной затруднения отвода продуктов горения, что влечёт за собой срабатывание термостата, отключение и блокировку котла.
2. Недостаток подачи воздуха, в случае принудительного удаления дыма. Основной неисправностью является поломка вентилятора. Потребуется замена.

Ошибка А04 Котла беретта

На дисплее котла беретта ошибка а04 сигнализирует об отсутствии оптимального давления в системе теплообмена. Ошибка аналогична ошибке а02. Отличие только в том, что данный код указывает в первую очередь на проблемы внутри системы самого котла. Появлением на дисплее подобной ошибки может быть следующее:

1. Засорение контура теплообменника внутри котла. Длительная эксплуатация с использованием жёсткой воды приводит к образованию накипи на внутренних поверхностях теплообменника. Добавление химических средств в циркуляционную систему теплоснабжения способствует её удалению.
2. Проявившаяся течь. Иногда мастер сможет произвести ремонт теплообменника на месте (запаять). В противном случае придётся производить замену.
3. Нарушение герметичности контура системы теплоснабжения. Подобные проблемы можно устранить самостоятельно, используя инструмент и герметизирующие материаля.
4. Неисправность в работе циркуляционного насоса. Требуется замена насоса.
5. Плохой контакт электропроводки с датчиком давления. Устраняется самостоятельно (зачистить и подсоединить).
6. Поломка датчика давления. Потребуется замена.

В инструкциях, прилагаемых ко всем моделям котлов «БЕРЕТТА», указаны большинство ошибок котлов берета с описанием возможных проблемных ситуаций возникающих в процессе эксплуатации. Помимо этого, на дисплей выводятся рабочие параметры котлов. К примеру, сопоставив код ошибки котла берета сити и параметров рабочих функций, мастер способен на месте определить проблемный блок, узел или устранить причину, не требующую проведения сложных ремонтных работ. Устранением проблем связанных с описанными ошибками должны заниматься квалифицированные мастера. Только мастер, имеющий практический опыт обслуживания газовых котлов различных марок и моделей, может комплексно провести диагностику и определить конкретную причину появления ошибок на дисплее.

Ремонт котла Навьен	Ошибки котлов Бакси
Монтаж системы отопления в доме	Ошибки газовых котлов
Газовые котлы с установкой	Замена радиаторов отопления

Обращаясь к нам, вы соглашаетесь с условиям «Пользовательского соглашения» — Договора оферты!

Помните – мы ВСЕГДА РЯДОМ !!!

108

Ошибка 108 появляется при недостаточном давлении воды в отопительном контуре. Почему падает давление — причиной может быть утечка из радиаторов отопления, следует проверить места соединений в трубах. В отопительный сезон заметить небольшую утечку будет нелегко, так как на горячих батареях небольшой подтек будет испаряться. Нужно отключить отопление и добавить давление до 2,5 Бар для определения места подтека.

Следующей причиной может быть подтекание труб теплообменника. Для устранения можно запаять теплообменник, если пайка невозможна, требуется его замена. Может разгерметизироваться расширительный бак или пришла в негодность мембрана в расширительном баке — загерметизируйте бак или поменяйте мембрану.

Может протечь и сам бак — определить это можно, нажав на золотник в верхней части бака. Если при этом происходит выброс воды, меняйте бак. Как поднять давление — можно воспользоваться самодельным оригинальным устройством, состоящим из пластиковой бутылки, крана и золотника. На пластиковой бутылке, на крышке нарезать при помощи метчика резьбу, чтобы можно было закрепить на ней кран.

С обратной стороны просверлить отверстие для закрепления на нем золотника. Золотник заводим во внутрь бутылки и закрепляем. Заливаем в бутылку воду, закрываем кран и подключаем к нему через шланг систему отопления, к золотнику подключаем насос и, качая его, переливаем воду в систему отопления. Процедура перекачки воды в систему повторяем до нормализации давления, до 1,5 Атм.

Как исправить ошибку 108 на котле Аристон?

Нажмите кнопку Reset. По манометру (дисплею) котла проверить давление в системе и довести до нормы – 1,5 бар. Если по истечении некоторого времени оно вновь понизится и опять появится ошибка 108, вывод однозначный – протечка. Она может возникнуть в системе отопления или в котле Аристон.

Полезные советы

На практике нередки случаи появления «плавающей» ошибки 108 котла Аристон. Диагностика контура и оборудования протечек не показывает, но давление в системе медленно снижается. Пользователю приходится периодически ее подпитывать. Причина – в расширительном баке. Доведение воздуха в его камере до нормы устраняет ошибку.
Котлы Аристон, как и все модели импортных отопительных агрегатов, чувствительны к питающему напряжению. Скачки, отклонения от номинала сверх допустимого значения вызывают появления ошибок и остановку оборудования.
Такая проблема полностью нивелируется подключением Аристон к сети через ИБП. Для объектов, расположенных в сельской местности, более чем целесообразно. Блоки питания для котлов состоят из стабилизатора, группы аккумуляторов и внутреннего зарядного устройства. Никакие проблемы с промышленным напряжением или резервным электрогенератором на работе отопительного оборудования не отразятся.

Если самостоятельно по данным в статье рекомендациям выявить причину ошибки 108 котла Аристон не получается, нужно обратится в сервисный центр. Возможно, неисправна плата управления.

Но ее тестирование, ремонт на месте не делаются – только замена.

Как запустить самодиагностику

Поэтому запуск самодиагностики газового котла как отдельной функции невозможен. Более того, если кому-то придет в голову прекратить работу системы, то никакого результата не получится — остановить процесс штатными способами невозможно, а отключение датчиков расценивается платой управления как такая же ошибка, вызывающая блокировку котла.

Ошибки и неисправности

Если вы впервые увидели на экране код неисправности, попытайтесь сбросить его перезагрузкой котла. Если после включения код не исчез, тогда ознакомьтесь с его расшифровкой.

Код ошибки	Какой индикатор горит	Что означает	Как устранить неполадку
Ошибка А01	Карт. 1.	Проблемы с розжигом.	Проверьте подачу газа, откройте запорный вентиль. Убедитесь, что топливный клапан исправен. Осмотрите клеммы заземления. Переверните вилку в розетке. Выполните диагностику электрода розжига, его контактов и места расположения. Деталь должна находиться на расстоянии 3 мм от горелки. Иногда контакты электрода засоряются, требуется зачистка наждачной бумагой. Замените управляющую плату.
А02	Карт. 2.	Термостат блокировал работу котла.	Проверьте термостат на работоспособность.
А03	Сработал датчик отвода продуктов сгорания.	Проверьте: Наличие тяги. Поднесите зажженную спичку к контрольному окну. При отклонении пламени тяга есть. Если огонь горит ровно, ее нет. Прочистите дымоходную шахту. В зимнее время верхняя часть обмерзает льдом, внутрь может попадать снег, листва, мусор. Вентилятор: очистите лопасти от сажи и пыли. Подтяните контакты. Датчик дыма, его соединения.
А04	Карт. 3.	Сработал термостат.	Проведите ремонт и замену управляющего модуля.
А05	Термодатчик NTC горячего водоснабжения (ГВС) неисправен.	Осмотрите контакты, подключения датчика. Установите исправную деталь.
А06	Карт. 2.	Термистор отопления NTC вышел из строя.
А07	Карт. 2.	Не произошло размыкания реле.	Выполните диагностику электронного модуля.
А 11	Карт. 2.	Симуляция пламени.	Обратитесь в сервисный центр.
ADJ	Карт. 2.	Необходима настройка мощности (макс. – мин.).
А24	Проблемы с вентилятором.	Вентилятор слишком быстро меняет скорость вращения. Проведите диагностику работы узла, его соединений и контактов.
Е33	Нарушено подключение фазы и нейтрали.	Переподключите устройство.
Е34	Частое нажатие клавиши Reset.	Если через 40 минут проблема не исчезла, установите новую плату подчинения.
Е35	Неполадки с реле давления.	Проверьте расход воды в контурах в соответствии с инструкцией. Поменяйте реле на исправный элемент.
Е37	Ложное определение пламени.	Переподключите соединения датчика отвода дыма. Установите новый датчик.
Е38	Замкнуло (КЗ) сенсор продуктов сгорания.	Проведите замену.
Е39	Контакты сенсора отвода разомкнуты.	Замените проводку, подтяните контакты.
Е40	Перепады напряжения в сети. Частота не соответствует норме.	Установите стабилизатор напряжения.
Е42	КЗ сенсора на линии подачи.	Выполните диагностику разъемов, детали, замену неисправного элемента.
Е43	Разомкнуты контакты сенсора.
Е44	КЗ датчика на обратной линии.
Е45	Размыкание датчика.
Е46	Термистор подачи указывает на превышение температуры. Е47 для термистора обратки.	Проверьте правильность расхода жидкости. В норме показатели составляют 2 м³ в час.
Е48	Высокая скорость работы вентилятора. Превышена температура отводящих газов.	Проверьте расход воды. Очистите теплообменник от накипи.
Моргает 88°.	Режим ожидания розжига.
Карт. 2 мигает.	Сработал прессостат отвода дыма.	Осмотрите дымоход, прочистите от засора.
Карт.3 моргает.	Сработал гидравлический прессостат.	Выполните диагностику элемента.
P	Предварительный нагрев горячего водоснабжения.
P мигает.	Поступил запрос на предварительный нагрев.
Карт. 4.	Наружный термостат.
Карт. 5.	Включение ГВС.
Карт. 6.	Запуск отопления.
Карт. 7.	Запуск режима «Антизамерзание».
Карт. 8.	Пламя в горелке.

Другие неисправности

Далеко не все неполадки обозначаются кодом ошибки. Если вы заметили отклонения в работе газового котла «Беретта», помогут наши рекомендации.

Запах газа в помещении. Перекройте запорные вентили, проветрите помещение, обратитесь в газовую службу.

Запах дыма, угарного газа. Прочистите дымоход от сажи и мусора. Проверьте, чтобы с улицы над отверстием шахты не было посторонних предметов.

Горелка зажигается с опозданием. Осмотрите газовый клапан. Прочистите горелку и форсунки от пыли. Регулировка настроек пламени (модуляция).

Котел работает нормально, но батареи холодные. Стравите лишний воздух из системы, используя краны Маевского. Проверьте работу насоса, настройте другую скорость. Осмотрите на исправность расширительный бак. Замените при неполадке.

Теперь вы знаете, как восстановить работу техники. В некоторых случаях требуется обращение к мастеру. Например, при утечке газа либо для замены управляющей платы.

Ремонт платы или замена на новую?

BERETTA EXCLUSIVE C SERIES РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАТЕЛЮ Скачать PDF

страница из 50
Закладки

Руководство по установке и эксплуатации

EXCLUSIVE C

Газовый адаптивный конденсационный котел

РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАТЕЛЮ

Пожалуйста, не забывайте ежегодно обслуживать это устройство Предыдущая страница

Следующая страница

См.

также Beretta EXCLUSIVE C Series

Beretta EXCLUSIVE C Series Руководство по установке и эксплуатации 260 страниц

Дополнительные руководства для Beretta EXCLUSIVE C Series

Котел Beretta EXCLUSIVE GREEN HE C.S.I. Инсталлятор и руководство пользователя
(188 страниц)
Котел Beretta EXCLUSIVE C Инструкция по установке и эксплуатации
(49 страниц)
Котел Beretta EXCLUSIVE C Инструкция по установке и эксплуатации
(102 страницы)
Котел Beretta EXCLUSIVE R Инструкция по установке и эксплуатации
(49 страниц)
Котел Beretta EXCLUSIVE R Инструкция по установке и эксплуатации
(260 страниц)
Котел Beretta Exclusive GREEN HE R. S.I. Программа установки серии и руководство пользователя
(33 страницы)
Котел Beretta EXCLUSIVE R Series Инструкция по установке и эксплуатации
(100 страниц)
Котел Beretta Exclusive Green E C.S.I. Программа установки серии и руководство пользователя
(228 страниц)

Котел Beretta EXCLUSIVE X Инструкция по установке и эксплуатации
(36 страниц)
Котел Beretta EXCLUSIVE X Инструкция по установке и эксплуатации
(180 страниц)
Инструкция по установке и эксплуатации котла Beretta EXCLUSIVE
(21 страница)
Котел Beretta CIAO e 24 C. S.I. Инсталлятор и руководство пользователя
(36 страниц)
Котел Beretta CIAO e 28 C.S.I. Инсталлятор и руководство пользователя
(31 страница)
Котел Beretta E 25 B.S.I. Инсталлятор и руководство пользователя
(160 страниц)
Котел Beretta EXCLUSIVE GREEN CSI 16 Инструкция по эксплуатации
(40 страниц)

Краткое содержание Beretta EXCLUSIVE C Series

Это руководство также подходит для:

Exclusive 30cExclusive 25cExclusive 35c

BERETTA EXCLUSIVE C РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАТЕЛЮ Скачать PDF

Содержание

страница из 49
Содержание
Оглавление
Закладки

Содержание

Руководство по установке и эксплуатации

EXCLUSIVE C

РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАТЕЛЮ

РУКОВОДСТВО ПО УСТАНОВКЕ И USO

РУКОВОДСТВО ПО УСТАНОВКЕ И УТИЛИЗАЦИИ

Содержание

Предыдущая страница

Следующая страница

Содержание

Также см.

Beretta EXCLUSIVE C

Beretta EXCLUSIVE C Руководство по установке и эксплуатации 102 страницы

Дополнительные руководства для Beretta EXCLUSIVE C

Котел Beretta EXCLUSIVE GREEN HE C.S.I. Инсталлятор и руководство пользователя
(188 страниц)
Котел Beretta EXCLUSIVE R Инструкция по установке и эксплуатации
(49 страниц)
Котел Beretta EXCLUSIVE R Инструкция по установке и эксплуатации
(260 страниц)
Котел Beretta EXCLUSIVE C Series Инструкция по установке и эксплуатации
Газовый адаптивный конденсационный котел (50 стр. )
Котел Beretta EXCLUSIVE C Series Инструкция по установке и эксплуатации
(260 страниц)
Котел Beretta Exclusive GREEN HE R.S.I. Программа установки серии и руководство пользователя
(33 страницы)
Котел Beretta EXCLUSIVE R Series Инструкция по установке и эксплуатации
(100 страниц)
Котел Beretta Exclusive Green E C. S.I. Программа установки серии и руководство пользователя
(228 страниц)

Котел Beretta EXCLUSIVE X Инструкция по установке и эксплуатации
(36 страниц)
Котел Beretta EXCLUSIVE X Инструкция по установке и эксплуатации
(180 страниц)
Инструкция по установке и эксплуатации котла Beretta EXCLUSIVE
(21 страница)
Котел Beretta CIAO e 24 C. S.I. Инсталлятор и руководство пользователя
(36 страниц)
Котел Beretta CIAO e 28 C.S.I. Инсталлятор и руководство пользователя
(31 страница)
Котел Beretta E 25 B.S.I. Инсталлятор и руководство пользователя
(160 страниц)
Котел Beretta EXCLUSIVE GREEN CSI 16 Инструкция по эксплуатации
(40 страниц)

Краткое содержание Beretta EXCLUSIVE C

▷ Руководство по установке и эксплуатации Beretta EXCLUSIVE C, Beretta Boiler EXCLUSIVE C Руководство по установке и эксплуатации (48 страниц)

Домашняя страница
Марки
Беретта
Котел
ЭКСКЛЮЗИВ C
Руководство по установке и эксплуатации

Руководство по установке и эксплуатации котла Beretta EXCLUSIVE C (48 страниц)

ЭКСКЛЮЗИВ Спецификации файла C:

Производитель: Beretta
Категория устройства: Котел
Документ: EXCLUSIVE C Installer and User Manual, Тип файла: PDF
Количество страниц: 48

Загрузить руководство EXCLUSIVE C (48 страниц)

Обновлено: 08. 03.2022

Программа установки и руководство пользователя Beretta EXCLUSIVE C Транскрипция:

Беретта ЭКСКЛЮЗИВ С | 40 EXCLUSIVE [RU] – Функциональные элементы прибора 1
Манометр 2 Спускной клапан 3 Электродвигатель трехходового клапана 4 Теплообменник ГВС 5 Предохранительный клапан 6 Циркуляционный насос 7 Нижний клапан выпуска воздуха 8 Датчик обратной линии NTC 9Горелка 10 Конвейер 11 Вентилятор 12 Смеситель 13 Трансформатор розжига 14 Отвод дымовых газов 15 Трубка блока дегазации 16 Зонд дымовых газов 1…
40
Беретта ЭКСКЛЮЗИВ С | 27 РУССКИЙ 5.24 Техническое обслуживание Периодическое техническое обслуживание является
«обязательство», требуемое по закону и имеющее важное значение для безопасности, эффективности и срока службы котла. Это позволяет сократить потребление, выбросы загрязняющих веществ и сохранить надежность продукта в течение долгого времени. Перед началом работ по техническому обслуживанию: – провести анализ продуктов сгорания на…
27
Беретта ЭКСКЛЮЗИВ С | Руководство по установке и эксплуатации 3-28 Работа котла Элементы
40 Электрические схемы 41 Гидравлическая схема 42 Остаточный напор циркулятора 43 Котел EXCLUSIVE соответствует основным требованиям следующих Директив: – Директива по газам 2009/142/EC – Директива об эффективности: ПриложениеIIIдирективы92/42/EEC – Электромагнитные …
2
Беретта ЭКСКЛЮЗИВ С | 44 ЭКСКЛЮЗИВ измеряется в мм 6 7 11 R M
G AC AF 9 [EN] R обратка отопления 3/4” M M подача отопления 3/4” M G подключение газа 3/4” M AC горячая вода 1/2” M AF холодная вода 1/2” M [EN] A = отвод конденсата B = вода-газ 5 A B 10 В V1 A опорная плита котла (F) 8 6a расстояния в мм …
44
Беретта ЭКСКЛЮЗИВ С | 33 РУССКИЙ НАЧАЛО ОСНОВНОЙ ЧЕТВЕРГ 14:00 07:30 11:30 18:00 КОНЕЦ
08:30 13:30 22:30 ИСПОЛЬЗУЙТЕ СТРЕЛКИ, ЧТОБЫ ИЗМЕНИТЬ ВРЕМЯ ОКОНЧАНИЯ Чтобы подтвердить успешное завершение операции, на дисплее появится таблица с мигающим новым временным интервалом. В этот момент пользователь может выбрать новый временной интервал для изменения или нажать «назад/отмена», чтобы повторить…
33
47 ЭКСКЛЮЗИВ ТРУБЫ МАКС. ДЛИНА Ø 80 + Ø 80 0 5 10 15 20
25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 95 95 105 110 1 15 120 125 130 1 35 140 1 45 150 1 55 160 165 170 1 75 Lunghezza Tubo Scarico Fumi (m) Lunghezza Tubo Aspirazione aria (m) Caldaia Exclusive 25C n lunghezza massima tu…
47
Беретта ЭКСКЛЮЗИВ С | 8 ЭКСКЛЮЗИВ Этот значок указывает на то, что режим ВЫКЛ. Установлен режим состояния
. Каждый запрос на зажигание игнорируется, за исключением функции защиты от замерзания. Антиблокировка насоса, 3-ходовой клапан и функция защиты от замерзания остаются активными. Этот значок указывает на то, что выбран режим ЗИМА (функция ОБОГРЕВ включена). Если выполняется запрос на отопление от основной зоны, …
8
Беретта ЭКСКЛЮЗИВ С | БЕРЕТТА Виа Рисорджименто, 23/A 23900 ЛЕККО Италия Тел. +39
0341 277111 Факс +39 0341 277263 [email protected] www.berettaboilers.com В целях улучшения своей продукции Beretta оставляет за собой право изменять характеристики и информацию, содержащуюся в данном руководстве, в любое время и без предварительного уведомления. Законные права потребителей не затрагиваются. Код. …
48
Беретта ЭКСКЛЮЗИВ С | 43 EXCLUSIVE [RU] – Остаточный напор циркуляционного насоса
остаточный напор для системы отопления показан на графике 1, в соответствии с расходом. Размер трубопровода системы отопления должен быть рассчитан с учетом имеющегося остаточного напора. Имейте в виду, что котел будет работать правильно, если есть достаточное количество воды…
43
Беретта ЭКСКЛЮЗИВ С | 14 ЭКСКЛЮЗИВ 18/05/2013 12:17 МЕНЮ ИНФО НАСТРОЙКА 42 °C 1,3 бар
FRI УСТАНОВКА ТЕМПЕРАТУРА ГОРЯЧЕЙ ВОДЫ СОСТОЯНИЕ СОСТОЯНИЕ ГЛАВНАЯ ЗОНА КОТЛА ВЫКЛЮЧЕНО ЛЕТО ЗИМА – Через REC10 можно получить доступ, используя ТЕХНИЧЕСКОЕ меню, ряд параметров, которые можно запрограммировать, чтобы позволить вам персонализировать работу котла на основе тип системы. – Тогда установите …
14

Больше запросов:

Руководство пользователя Beretta EXCLUSIVE C
Руководство пользователя Beretta EXCLUSIVE C
Руководство Beretta EXCLUSIVE C в формате PDF
Руководство пользователя Beretta EXCLUSIVE C

Инструкции для Beretta EXCLUSIVE C:

Beretta EXCLUSIVE C Руководство по установке и эксплуатации
Страниц: 102

DV-b3048731: Beretta EXCLUSIVE C Аналогичные документы

Philips Руководство по установке Storage SPD3900CC/05 (#14SQWS)
SPD3900CC/05, 84, philips/spd3900cc-05.pdf
Сетевой маршрутизатор 7710 SR OS — #1Y9CX1
7710 SR OS, 534, alcatel-lucent/7710-sr-os.pdf
Руководство по эксплуатации и эксплуатации (6210, #6ZBh28)
6210, 134, ежевика/6210.pdf
Транскодер TXN-2113 Инструкция по эксплуатации, #4M2S7X
TXN-2113, 3, sigma/txn-2113. pdf
Электронная клавиатура DOEPFER (#R92VC9)
LMK4+, 24, doepfer/lmk4.pdf
PowerDisc 165 Floor Machine – #5h2TAJ
PowerDisc 165, 4, mastercraft/powerdisc-165.pdf
MT9234ZPX-PCIE Модем — #7V4YD6
MT9234ZPX-PCIE, 41, multitech/mt9234zpx-pcie.pdf
LG Руководство по эксплуатации и эксплуатации Планшет G Pad 8.0 V480 (#929S71)
G Pad 8.0 V480, 132, lg/g-pad-80-v480.pdf
HQST Руководство по эксплуатации и эксплуатации: PWM 30A (#27144C)
PWM 30A, 2, hqst/pwm-30a.pdf
Светильник MAC 550 PROFILE — #544RI3
MAC 550 PROFILE, 40, martin/mac-550-profile.pdf

Бойлер Популярные устройства:

Вулкан-Харт 2Т2036Г
Товар № __________________________C.S.I. Секция 11420VULCAN-HART COMPANY, P.O. BOX 696, ЛУИСВИЛЬ, KY 40201, ТЕЛ. 1-800-814-2028502-778-2791 ФАКС ДЛЯ ПРЕДЛОЖЕНИЙ И ЗАКАЗОВ: 1-800-444-0602A2780ISO9001Vulcan-Hart Co. F-32382 (10-03)ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:Два 24-квартовых откидных паровых котла с рубашкой 2/3, установленные на газовом котле шириной 36 дюймов …
2T2036G Технические характеристики котла, 2
Уоттс Аерко БМК 750
Другие документы для этого продукта включают: OMM-0144, GF-217 Руководство по установке и запуску OMM-0146, GF-219 Справочное руководство TAG-0019, GF-2070 Руководство по проектированию котлов TAG-0022, GF-2050 Вентиляционный воздух для горения Руководство по проектированию TAG-0047, GF-2030 Benchmark Gas Guide TAG-0048, GF-2060 Benchmark Power Design Guide Применимо …
Котел Aerco BMK 750 Руководство по эксплуатации и обслуживанию, 157
Радиатор БИО макс 23.1
36000 Кралево, Живоина Лазича – Солунца бр.6, Сербиятел. +381 36 399 140, факс. +381 36 399 150, http://www.radijator.rse-mail: [email protected] naBIOMASU/Отопительный котелBIOMASSOPERATEDOPŠTA UPOZORENJA Након уклоненог упаковки проверить се у комплектность испоруке, и у случаю недостатака,обратити се п . ..
Котел BIO max 23.1 Инструкция по эксплуатации, 113
Бош Wh46
[ru] Руководство по установке и инструкция по эксплуатации 2[es] Инструкции по установке и функционированию 21[fr] Инструкции по установке и эксплуатации 41Безбаковые электрические водонагревателиTRONIC 5000C Pro6720647022-00.1VWh466 720 647 022 (2013/04) USВАЖНО: Это буклет должен быть предоставлен заказчику …
Водонагреватель Wh46 Руководство по установке и эксплуатации, 64
Серия Lincat Opus 800
IS668 ECN 4259 Стр. 1 из 20 Инструкции по установке, эксплуатации, обслуживанию и переоборудованию Газовые плиты Opus 800 с открытым верхом OG8001-A003 Пожалуйста, запишите информацию о вашем продукте для будущего использования: Дата покупки: ________________________________ Номер модели: ________ …
Серия Opus 800 Инструкция по установке, эксплуатации и обслуживанию, 20

Ссылки и инструменты

Дополнительная информация:

Категории (Типы продукции Beretta):

Записывающее оборудование
Другой
Тепловой носос
Выключатель
Паровой котел
Помпа
Смеситель
Кондиционер
инвертор
Обогреватель
Дистанционное управление
Водонагреватель
Термостат
Системы фильтрации воды
Водная система
Газовый обогреватель
Контроллер
Панель управления
Солнечная панель
Аксессуары для тепловых насосов
Расходные материалы для котлов

Сейчас популярно:

Впечатления от эксплуатации, вопросы и ответы:

инструкций, отзывов.

Двухконтурный котел Беретта инструкция. Инструкция по эксплуатации газовых котлов Beretta Руководство по эксплуатации Beretta Boiler

Главная > Дизайн > Беретта (газовый котел): инструкция, отзывы. Двухконтурный котел Беретта инструкция. Инструкция по эксплуатации газовых котлов Beretta Руководство по эксплуатации Котел Beretta

Beretta Ciao CSI Газовый настенный кабель Обзор

Beretta Ciao 24 CSI – это настенные газовые котлы с принудительным дымо- и воздухозабором, предназначенные для отопления и получения горячей воды бытового назначения.

Основные компоненты и функциональность Beretta Wall Cotelet Ciao 24:

Плата с микропроцессором, управляющая входами, выходами и тревогами.

Электронная модуляция обеспечивает плавную регулировку мощности в режиме ГВС и отопления.

Электронный розжиг с контролем пламени ионизационного типа.

Плавный автоматический розжиг.

Встроенный стабилизатор давления газа.

Устройство для предварительной установки минимальной температуры воды в отопительном контуре.

Переключатель Off-Reset для перезапуска после остановки по аварийному сигналу, выбор летнего режима, выбор зимнего режима, контроль температуры в контуре отопления.

Регулятор температуры в контуре ГВС.

Датчик NTC для контроля температуры в контуре отопления.

Датчик NTC контроля температуры в контуре ГВС.

Циркуляционный насос с автосамолетом.

Автоматический нагревательный контур Bay-Pap.

Теплообменник коаксиальный для нагрева водяного контура отопления и ГВС.

Расширительный бак на 7 л (24 CSI), 8 л (28 CSI).

Кран, питающий систему отопления.

Манометр для контроля давления воды в системе отопления.

Есть место для установки терморегулятора комнатного 24 В.

Подготовка котла Беретта Чао была подготовлена для подключения следующих аксессуаров: датчик наружной температуры, обеспечивающий функцию погодозависимого регулирования, пульт дистанционного управления.

Функция защиты циркуляционного насоса от заклинивания, которая активируется автоматически каждые 24 часа после последнего цикла работы насоса.

Закрытая камера сгорания.

Устройство контроля пламени, ионизационного типа, при исчезновении пламени перекрывает подачу газа и подает световой сигнал.

Гидравлическая пресс-служба контроля давления воды в контуре отопления.

Ограничительный термостат, контролирующий перегрев котла.

Пресс-служба дымоудаления, осуществляющая контроль за работой вентилятора и системы дымоудаления.

Клапан сброса безопасности на 3 бар, установленный в контуре отопления.

Защита от замерзания.

Рис.1. Беретта Чао 24 CSI

1 – Кран заправочный, 2 – Клапан предохранительный, 3 – Клапан слива из системы, 4 – Насос циркуляционный, 5 – АвтовоПронт, 6 – Трансформатор розжига, 7 – Горелка, 8 – Электрод контроля пламени, 9- ограничительный термостат, 10 – теплообменник, 11 – датчик NTC контура ГВС, 12 – вентилятор, 13 – трубка для измерения заливки, 14 – фланец дымовых газов, 15 – пресс-служба дымоудаления, 16 – расширительный бак, 17 – датчик NTC отопления Контур, 18 – Газовый клапан, 19 – Гидропресс Спорт, 20 – Датчик расхода

Рис. 2. Гидравлическая схема газового котла Ciao 24

1 – подача воды из водопровода, 2 – выход воды в контур ГВС, 3 – прямой трубопровод системы отопления, 4 – обратный трубопровод системы отопления, 5 – кран сливной, 6 – клапан предохранительный, 7 – насос циркуляционный, 8 – автопневмо, 9- Расширительный бак, 10 – НТЦ отопления Контур, 11 – теплообменник, 12 – горелка, 13 – датчик НТЦ контура ГВС, 14 – гидропресс, 15 – Бай-Паз, 16 – ограничитель расхода, 17 – датчик расхода, 18 – фильтр , 19 – Крановая подача

Установка газовых котлов Beretta Ciao 24 CSI

Котлы Beretta Chao При работе не использовать воздух из помещения, в котором они установлены. Поэтому эти помещения не предъявляются к дополнительной вентиляции. Для данного типа котлов возможны различные конфигурации дымовых газов и забора воздуха.

Для правильной установки настенного котла Ciao 24 необходимо учитывать, что:

Нельзя устанавливать над плитой или другим оборудованием для приготовления пищи;

Не допускается установка в жилых помещениях;

Запрещается хранить горючие вещества в помещении, где установлен котел;

Если стена чувствительна к теплу (например, деревянная стена), она должна быть защищена соответствующей теплоизоляцией.

Для возможности доступа к агрегату для проведения планового обслуживания, при установке необходимо оставлять минимальные расстояния до стен и предметов.

В стандартной комплектации устройство поставляется с кронштейном для крепления.

Для установки котла Beretta Ciao 24 CSI выполните следующую последовательность действий:

Закрепите кронштейн на стене и с помощью уровня проверьте его идеальное горизонтальное положение.

Выполните верхние отверстия (диаметром 6 мм), которые необходимы для того, чтобы зафиксировать скобу.

Убедитесь, что все размеры определены точно, затем дрелью со сверлом, диаметр которого указан выше, проделайте отверстия в стене.

Прикрепите кронштейн к стене с помощью дюбеля.

Электрическое подключение котлов Beretta Ciao 24 CSI

Подключение электропитания должно осуществляться через отдельный автоматический выключатель с зазором контактов не менее 3 мм. Для питания котла используется переменный ток напряжением 230В 50Гц.

Потребляемая электрическая мощность котла составляет:

100 Вт (Ciao 24 CSI)
– 120 Вт (Ciao 28 CSI)

Для открытия доступа к клеммной колодке выполните следующую последовательность действий:

– Поверните главный выключатель в положение «Выкл.».

– Открутите винты, которые держат облицовку.

– Сдвиньте основание облицовки вперед и вверх, чтобы отсоединить ее от рамы котла Beretta Ciao 24.

– Отвинтить винт крепления панели прибора.

– Перевернуть панель приборов на себя.

– Снимите крышку, закрывающую клеммную колодку.

– Индивидуальный кабель питания и терморегулятор в помещении, который вы хотите подключить.

Внутренний термостат имеет безопасный низковольтный вход (24 В постоянного тока). Провод заземления должен быть на пару сантиметров длиннее остальных. Запрещается использовать в качестве заземляющих электроприборов газопроводы и/или водопроводы.

Изготовитель не несет ответственности за возможные повреждения, которые могут быть вызваны отсутствием заземления котла. Если вам необходимо заменить провод питания, используйте провод HAR H05V2V2-F, 3 x 0,75 мм2, максимальный внешний диаметр 7 мм.

Подключение газа к Wine Cote Beretta Ciao 24 CSI

Перед подключением котла Beretta Chao к газовой сети убедитесь, что:

Соблюдены действующие нормы;

Тип газа соответствует тому, на который рассчитан прибор;

Газопровод очищен от грязи.

Во избежание ненужных потерь давления подключение газа должно выполняться жестким лайнером диаметром не менее ¾’. Перед вводом газа в котел необходимо установить запорный кран (в комплект не входит).

Рекомендуем установить на газопровод соответствующий размер, если в газопроводе содержатся посторонние частицы. По окончании монтажа проверьте герметичность соединений, как это предусмотрено действующими нормами монтажа.

Заполнение системы отопления

После выполнения гидравлических подключений можно переходить к заполнению системы отопления. Эта операция должна выполняться на охлажденной системе.

Для заполнения системы проведите следующую последовательность действий:

Открутить крышку автопневма на два-три оборота.

Убедитесь, что клапан на входе холодной воды открыт.

Откройте кран для заполнения системы и держите его открытым до тех пор, пока давление на манометре не достигнет значения от 1 до 1,5 бар.

По окончании заполнения системы закрыть топливный кран.

На котле Beretta Ciao 24 установлен автоматический воздухоотделитель, поэтому никаких дополнительных операций для спуска из системы не требуется.

Горелка встраивается только при наличии воздушной заслонки.

Удаление продуктов сгорания и воздухозаборник

Котел Beretta Chao должен быть подключен к коаксиальным или отдельным дымоходам и воздуховодам, которые должны выводиться наружу через крышу или наружную стену.

Эффективная и безопасная работа гарантируется только при использовании оригинальных дымоходов и воздуховодов, предназначенных для агрегатов с закрытой камерой сгорания.

Данное оборудование не входит в стандартный комплект и заказывается отдельно. При установке дымоходов и воздуховодов убедитесь, что все соединения выполнены правильно, в соответствии с прилагаемой инструкцией.

К одному коллективному дымоходу допускается подключение нескольких котлов при условии, что все они имеют герметичную камеру сгорания.

Газовый котел Razjig Beretta Ciao 24 CSI

Для розжига котла Beretta Ciao 24 необходимо выполнить следующие операции:

Включить питание агрегата.

Откройте газовый кран перед устройством.

Установить ручку режимов в нужное положение:

Летний режим: Котел будет находиться в дежурном режиме до появления запроса на нагрев воды в контуре ГВС.

Зимний режим: Установить переключатель внутри зоны, разделенной на сегменты, при этом котел начнет работать в режиме отопления и при появлении сигнала автоматически перейдет в режим нагрева воды контура ГВС.

Установите термостат температуры в помещении на желаемое значение (примерно 20°C).

______________________________________________________________________

__________________________________________________________________________

____________________________________________________________________________

__________________________________________________________________________

Эксплуатация и ремонт котлов

Давно сталкиваетесь с проблемами центрального отопления или горячего водоснабжения? Эти вопросы можно решить, установив газовый котел.

Проблемы с центральным отоплением

Решением может быть одноконтурный или двухконтурный котел. Первая разновидность способна обеспечить процесс обогрева. С помощью двухконтурного устройства возможно не только отопление помещений, но и нагрев теплоносителя для решения бытовых задач. Если вы решили приобрести двухконтурный газовый котел «Беретта», то стоит помнить, что его установка будет достаточно хлопотной и трудоемкой.

Правила установки газового котла

Многим нравится продукция марки «Беретта». Газовый котел этого производителя можно приобрести по доступной стоимости. Перед тем, как приступить к установке устройства в частном доме, потребуется подготовить некоторую документацию, а также осуществить определенные действия. Таким образом, потребуется договор на поставку газа для застройщика, проект установки. Спецификации должны быть согласованы с представителем Газовой службы.

Проектная документация чаще всего разрабатывается специалистами учреждений, работающих по соответствующей лицензии. Газовое оборудование должны устанавливать специалисты монтажных организаций.

По словам пользователей, инженер районной организации должен посетить объект, чтобы проверить, предполагается ли подача газа на кухню и в волокно, выполняются ли требования. Зачастую это вполне возможно. В последнее время потребители выбирают товары марки «Беретта», газовый котел тоже не исключение.

После того, как специалист убедится, что все правила соблюдены, он даст заключение, на его основании можно будет открыть вентиль, ведущий к оборудованию. Система отопления должна быть опрессована до р=1,8 атм.

Важно слить воду из системы отопления. Опытные пользователи подчеркивают, что соединения должны быть проверены на герметичность, необходимо установить стабилизатор напряжения для оборудования и источник, который сможет помнить, что ни в коем случае нельзя доливать антифриз в теплоноситель отопления.

Отзыв о правилах котельной

При покупке настенных газовых котлов «Беретта» их необходимо устанавливать в помещениях, к которым предъявляются определенные требования. Когда в частном одиночном доме котельную или топливо можно разместить на любом этаже, в том числе на цоколе, на крыше, на чердаке или в подвале. Ограничение распространяется только на жилые помещения, а также на санузел и санузел, где казан запрещен. Потребители подчеркивают, что важно определить объем котельной с учетом тепловой мощности оборудования, мощности водонагревателей, а также проточных ступеней.

Для справки

Если вы решили установить газовый котел “Беретта”, то учтите, что при его монтаже важно учитывать некоторые факторы. Так, если в устройстве закрытая камера сгорания, то объем котельной не нормируется. Не обязательно иметь окно. Для удаления и подачи кислорода важно обеспечить приток воздуха в необходимом объеме.

Таким образом, если Вы установили котел, мощность которого 23,3 кВт, то сжигание газа будет производиться в объеме 2,5 кубометра в час. Для того, чтобы обеспечить полное сгорание этого объема, нужно 30 кубометров воздуха в час. Если не обеспечить достаточное поступление воздуха, газ не будет сгорать полностью, в результате вредное вещество будет концентрироваться, его вдыхание может негативно сказаться на здоровье человека. Если вдыхать всего 15 минут, то может наступить смерть. Кислород должен проникать не только снаружи, но и из других помещений дома. Это можно обеспечить наличием зазора, который будет располагаться между дверью и поверхностью пола. Также рекомендуется установить решетку в нижней части двери.

Газовый котел «Беретта» должен быть установлен на пол с отступом в десять сантиметров от стены, которая должна быть выполнена из негорючего материала. Если таких поверхностей нет, то можно установить специальную защиту, которая будет изготовлена из огнеупорного материала.

Инструкция по установке

При несоблюдении перечисленных требований газовая служба не разрешит подключить котел к центральной магистрали. Однако необходимость соблюдения этих требований диктуется не бюрократией, а опытом, а также пожарной безопасностью. Ограничения касаются не только оборудования и монтажных работ, но и помещений, в которых предполагается установить котел.

Необходимо помнить, что площадь котельной должна быть не менее 4 квадратных метров, а потолки не ниже 2,5 метров. При установке двери следует учитывать, что ее ширина должна быть 80 см и более. Если вы решили отдать предпочтение производителю Beretta, газовый котел этой фирмы будет соответствовать всем требованиям безопасности, но важно соблюдать установленные правила. Они предполагают необходимость освещения оборудования естественным путем через оконный проем. На 10 квадратных метров одной комнаты должен приходиться 0,3 квадратных метра оконного проема. Очень важно организовать интенсивную вентиляцию, ведь горение газа обеспечивается по принципу притока свежего воздуха. Для обеспечения забора наружного воздуха необходимо обеспечить наличие проема площадью 8 сантиметров площади на 1 киловатт мощности устройства.

Дополнительная инструкция

Котел газовый “Беретта”, отзывы о котором только положительные следует подключать к трубам газопровода, изготовленным исключительно из металла. Применение гибких рукавов допустимо только для подключения отдельных потребителей. Дымоход должен иметь сечение, соответствующее параметрам мощности агрегата. Если она равна 30 киловаттам, диаметр дымохода должен быть 130 миллиметров. При увеличении мощности до 40 киловатт диаметр увеличивается до 170 миллиметров. Нельзя допускать, чтобы площадь поперечного сечения была меньше площади отверстия для подключения этого элемента.

Если вы решили выбрать газовый котел «Беретта», инструкция по установке которого представлена в статье, важно помнить, что верхний конец дымохода должен быть выведен над коньком на 0,5 метра. Это значение минимально.

На что еще следует обратить внимание

Обязательно обеспечить наличие газоанализатора, который будет находиться в котельной. С помощью этого прибора вы можете предупредить утечку газа. Устройство должно быть оборудовано электроклапаном. Последняя предназначена при необходимости перекрытия подачи газа.

Производитель «Беретта», котел газовый вы можете приобрести в специализированных точках продаж, указывает возможность размещения оборудования в подвальном помещении исключительно для одного дома. Что касается многоэтажных домов, то установка устройства в подвале запрещена.

Итальянские котлы для газового отопления под маркой Beretta по праву заслужили популярность среди потребителей. Разберемся, в чем тут секрет, в пути приведем инструкцию на газовый котел Беретта, а также укажем возможные неисправности данной техники.

Как и каждый бренд, описанный бренд выделяется характерными преимуществами. Вот основные из них:

приемлемая цена, не такая большая, как у других известных брендов;
Итальянская компания «Риелло», как производитель данного оборудования, осуществляет многоступенчатый контроль полного цикла изготовления оборудования.

Изделия делятся на несколько разновидностей модельного ряда. Как всегда, это полный ассортимент для удовлетворения всех потребностей клиентов. Существуют напольные, настенные модели с одним и двумя контурами. Вот основное разделение моделей.

Город – “Беретта Сити”, самая “ходовая” техника мощностью 24 кВт. Лучшие черты.
ЭКСКЛЮЗИВ – Здесь в конструкции котлов сочетаются максимальное удобство управления и комфорт, получаемый в результате работы оборудования. Например, помимо режимов «Зима», «Лето» есть еще режимы «Зимний комфорт» и «Летний комфорт».
Ciao – маломощный котел с удобным блоком управления.
Бойлер – оборудование со встроенным бойлером.

Давайте теперь попробуем разобраться, каковы технические характеристики этого оборудования, из-за которых оно так популярно. Для этого рассмотрим две конкретные модели.

Beretta Ciao 24 CAI

Агрегат предназначен для настенного монтажа, имеет два контура прогрева – контуры отопления и горячего водоснабжения, с топочной камерой открытого типа. Каковы основные преимущества этого оборудования? Указываем следующий список.

Есть дисплей дисплей.
Мощность регулируется плавно.
Автоматическая регулировка температурного режима охлаждающей жидкости.
Циркуляционный насос имеет три скорости и защищен от сбоев.
Возможность перенастроить оборудование под сжиженный газ.
На последних моделях увеличена толщина стенки теплообменника.
Установка контроля пламени ионизационного типа.
Давлением воды управляет гидравлическая пресс-служба.
Так же есть контроль дымоудаления.

Для того, чтобы понять, как работает данный узел, даем краткую инструкцию по этим двухконтурным газовым обоям-беретам.

Режимы работы отображаются специальными значками на индикаторной панели агрегата.
Для активации оборудования необходимо включить электропитание, открыть газовый кран, отрегулировать регулятор комнатной температуры и установить режим «зима» или «лето».
Отключение производится специальной кнопкой «Выключение».

В оригинале инструкция к настенному газовому котлу Беретта имеет электрические, гидравлические схемы, возможные неисправности и описание правил монтажа с чертежами. После устранения мелких неполадок котел запускает кнопку перезагрузки.

Описанный аппарат имеет некоторые относительные недостатки. Перечислим их ниже:

так как топочная камера открытая, в помещении необходимо иметь оборудованный дымоход;
возможное засорение датчиков.

С этой моделью мы разобрались, а теперь будем изучать другую модель.

Настенный Beretta City 24 CSI

Данное оборудование также предусматривает крепление на стену. Здесь тоже два контура, но камера для горения закрытая, соответственно разложение дыма принудительное. Мощность составляет 24 кВт, а площадь отапливаемых помещений может достигать 240 м2. Основное оборудование самого высокого качества указано ниже.

медный первичный теплообменник;
защита от замерзания и перегрева;
автоматическая диагностика ошибок оборудования;
температура нагрева теплоносителя регулируется автоматически;
регулируется плавно;
защита от замерзания и блокировки насоса.

Как мы видим, эта модель имеет функцию аналогичную предыдущей модели. Теперь кратко дадим инструкцию по эксплуатации описываемого газового баллона Беретты.

На панели индикаторов также используются пиктограммы, условные изображения расшифровываются в техпаспорте.
Возможно подключение пульта дистанционного управления.
Правила монтажа подробно расписаны на страницах технического паспорта.
В паспорте указана схема подключения к горизонтальному коаксиальному дымоходу, который необходимо приобрести отдельно.
Для запуска оборудования необходимо заполнить систему водой, включить питание, открыть газовый кран, выставить регулятор на комнатную температуру. Включите режим «Зима» или «Лето».
Выключение оборудования осуществляется кнопкой выключения.

Также указаны коды ошибок. То есть это зашифрованные неисправности, которые может показать двухзарядный газовый баллон Беретты на табло индикатора. Впрочем, о них мы сейчас и поговорим подробнее.

Сравнение и устранение неполадок

Чтобы подвести определенный итог, мы составили сводную таблицу по двум описанным моделям. Итог: котлы примерно похожи, оба очень привлекательны для потребителя. Вот эта таблица:

В таблице ниже приведены сведения о неисправностях потребителей газового котла газового котла.
Записываем, что можно попробовать сделать с какими-то проблемами своими руками.

Среди неисправностей газового котла Беретта может быть поломка, при которой агрегат не включается. Скорее всего, причина либо в отсутствии воды, либо в отсутствии электроснабжения. Худший расклад – это поломка системной платы. Здесь поможет только сервисная служба.
Возможна блокировка из-за избыточного давления в дымоходе, но это может произойти и из-за сильного уличного ветра.
Неисправности датчиков Автоматика должна определить сама.
Оборудование также может не включаться из-за конденсата в дымоходе, последний необходимо проверить в том числе, если агрегат не включается.
Имеются случаи отказа техники из-за инея на выходе из дымохода. Срабатывает датчик, в результате прибор не работает.

Вот основные проблемы, с которыми можно столкнуться при эксплуатации описываемого котельного оборудования.

Беретта (газовый котел): инструкция, отзывы

Давно сталкивались с проблемами центрального отопления или горячего водоснабжения? Эти вопросы можно решить, установив газовый котел.

Проблемы с центральным отоплением

Решением может быть одноконтурный или двухконтурный котел. Первая разновидность способна обеспечить процесс обогрева. С помощью двухконтурного устройства можно обеспечить не только обогрев помещений, но и нагрев теплоносителя для решения бытовых задач. Если вы решили приобрести двухконтурный газовый котел Беретта, то стоит помнить, что его установка будет достаточно хлопотным и трудоемким процессом.

Отзыв о правилах установки газового котла

Многим нравится продукция марки «Беретта». Газовый котел этого производителя можно приобрести по доступной цене. Прежде чем приступить к установке устройства в частном доме, потребуется подготовить некоторую документацию, а также провести определенные действия. Таким образом, вам понадобится договор на поставку газа для застройщика, проект установки. Технические условия должны быть согласованы с представителем газовой службы.

Проектная документация чаще всего разрабатывается специалистами институтов, работающих по соответствующей лицензии. Газовое оборудование должны устанавливать специалисты монтажных организаций.

По словам пользователей, инженер районной организации должен посетить объект, чтобы проверить, правильно ли подан газ на кухню и в котельную, соблюдаются ли требования. Довольно часто в последнее время потребители выбирают продукцию марки Beretta, газовый котел также не является исключением.

После того, как специалист удостоверится, что все нормы соблюдены, он даст заключение, на основании которого можно будет открыть вентиль, ведущий к оборудованию. В системе отопления должно быть давление Р = 1,8 атм.

Важно удалить вакуум из системы отопления. Опытные пользователи подчеркивают, что соединения должны быть проверены на герметичность, необходимо установить стабилизатор напряжения для оборудования и источник, который будет отвечать за бесперебойное электроснабжение. Стоит помнить, что в прогревающую охлаждающую жидкость ни в коем случае нельзя добавлять антифриз.

Отзыв о правилах проектирования котельной

При покупке настенных газовых котлов «Беретта» их следует устанавливать в помещениях, к которым предъявляются определенные требования. При установке котла в частном доме на одну семью котельная или котельная может располагаться на любом этаже, в том числе на цокольном этаже, на крыше, на чердаке или в подвале. Ограничение распространяется только на жилые помещения, а также на санузел и санузел, где бойлер не допускается. Потребители подчеркивают, что объем котельной важно определить с учетом тепловой мощности оборудования, мощности водонагревателей, а также проточных баков.

Для справки

Если вы решили установить газовый котел “Беретта”, то учтите, что при установке важно учитывать некоторые факторы. Так, если в устройстве закрытая камера сгорания, то объем котельной не нормируется. При этом не обязательно наличие окна. Для удаления и подачи кислорода важно обеспечить приток воздуха в необходимом объеме.

Таким образом, если вы установили котел, мощность которого составляет 23,3 кВт, газ будет гореть в объеме 2,5 кубометра в час. Для того, чтобы обеспечить полное сгорание этого объема, нужно 30 кубометров воздуха в час. Если не обеспечить достаточное поступление воздуха, то газ не сгорит полностью, в результате начнет концентрироваться вредное вещество, его вдыхание может негативно сказаться на здоровье человека. Если вдохнуть угарный газ всего за 15 минут, может наступить смерть. Кислород должен проникать не только снаружи, но и из других помещений дома. Это можно обеспечить наличием зазора, который будет располагаться между дверью и поверхностью пола. Также рекомендуется установить решетку в нижней части двери.

Консультация специалиста

Газовый котел Беретта должен быть установлен на полу с отступом в десять сантиметров от стены, которая должна быть выполнена из негорючего материала. Если таких поверхностей нет, то можно установить специальную защиту, которая будет изготовлена из огнеупорного материала.

Инструкция по установке

При несоблюдении этих требований газовая служба не разрешит подключить котел к центральной магистрали. Однако необходимость соблюдения этих требований диктуется не бюрократией, а опытом, а также пожарной безопасностью. Ограничения распространяются не только на оборудование и монтажные работы, но и на помещения, где предполагается установить котел.

Необходимо помнить, что площадь котельной должна быть не менее 4 квадратных метров, а высота потолков – не менее 2,5 метров. При установке двери учтите, что ее ширина должна быть 80 см и более. Если вы решили отдать предпочтение производителю Beretta, газовый котел этой фирмы будет соответствовать всем требованиям безопасности, но важно соблюдать установленные правила. Они предполагают потребность в осветительном оборудовании естественным путем через оконный проем. На 10 квадратных метров одного помещения должно приходиться 0,3 квадратных метра оконного проема. Очень важно организовать интенсивную вентиляцию, ведь сгорание газа обеспечивается по принципу притока свежего воздуха. Для обеспечения подачи наружного воздуха необходимо предусмотреть проем площадью 8 квадратных сантиметров на каждый киловатт мощности.

Дополнительная инструкция

Газовый котел Беретта, отзывы о котором только положительные, необходимо подключать к трубам газопровода, которые выполнены исключительно из металла. Использование гибких шлангов допускается только для подключения отдельных потребителей. Дымоход должен иметь сечение, соответствующее параметрам мощности агрегата. Если она равна 30 киловаттам, то диаметр дымохода должен быть 130 миллиметров. При увеличении мощности до 40 киловатт диаметр увеличивается до 170 миллиметров. Ни в коем случае площадь сечения не должна быть меньше площади сечения отверстия для подключения этого элемента.

На что еще обратить внимание

Обязательно предусмотреть газоанализатор, который должен находиться в котельной. С помощью этого прибора можно предотвратить утечку газа. Устройство должно быть оборудовано электроклапаном. Последний призван перекрыть подачу газа в случае необходимости.

Производитель Beretta, газовый котел которого можно купить в специализированных точках продаж, указывает на возможность размещения оборудования в подвале исключительно индивидуального дома. Что касается многоэтажных домов, то установка устройства в подвале запрещена.

Сопутствующие материалы

Газовый котел “Конорд”: отзывы покупателей.

Газовый котел “Аристон” – гарантия тепла и

Газовый котел “Навьен” – лучшее решение

Газовый котел “Электролюкс”: инструкция,

Газовый котел Buderus Logamax U072-24K:

Газовый котел с косвенным нагревателем

Газовый котел “Лемакс”: отзывы, технические

Отопление газовым котлом: как это происходит

Газовый котел: как включить, инструкции для

Загрузка информации – Heat IQ

Загрузка информации в формате PDF.

Обратите внимание: Инструкции по эксплуатации могут различаться в зависимости от серийного номера и года выпуска. Запросите конкретное руководство.

Системы теплых полов

Теплые полы. Путеводитель по.

Влияние напольных покрытий на подогрев полов

Следует ли мне рассмотреть возможность использования теплового насоса, работающего от грунта

Будущая подготовка пола для подогрева полов

Могу ли я использовать солнечную энергию в своей системе обогрева пола

, включая предварительный нагрев горячей воды для бытового потребления до Система HP

Ввод солнечных фотоэлектрических модулей в систему HP

Использование системы теплового насоса для охлаждения

Radiator Systems

Radiator brochure (Caloree steel panel)

Towel rail options brochure (with outputs)

Tivano fan coil radiators brochure

Tivano High wall fan coil brochure

Smiths kickspace fan coil brochure

Low температура поверхности крышки радиатора

Использование радиаторов в системе теплового насоса

Информация об источниках тепла и брошюры

Преимущества конденсационных котлов

Преимущества напольного отопления с тепловым насосом воздух-вода.

Beretta Mynute x Condensing котлы

IQ AW Инверторные тепловые насосы Bruchure,

Внешние дизельные котлы

Преимущества систем отопления всего дома

Радиаторы или теплый пол: осознанный выбор

Горячая вода по дому с помощью вашего отопления

Лучшее управление равна повышению эффективности

FutureProte -Retaining -PRE Установка трубопровода под нижней части для потенциального будущего подключения

Управление пользовательские руководства (Current)

112 Двухзонный таймер

417 программатор Инструкции пользователя

418 программатор Инструкции пользователя

419 Дифференциальный термостат, Пользователь

419R Reverse differential thermostat, User

420 dial/lcd thermostat instructions

431 RF programmable thermostat

434 Small square programmable thermostat

101Z UFH wiring center with radiator zone

138 Frost thermostat

135 Thermostat instructions

Программируемые Wi-Fi и радиоканалы

Текущие

435/436 Программируемые термостаты Wifi

432 Аккумулятор Wi-Fi RF термостат с приемником

Прекратить использование Wi-Fi термостатов

425 Цветной сенсорный экран WiFi

425 Инструкции по подключению и использованию приложения

422 Элементы управления серии Wi-Fi (MC6) свяжитесь с нами.

РЧ-связь – Пропустили провод? это ответ

439 Радиочастотное устройство Mainslink

Используя вашу систему.

Использование напольной системы с тепловым насосом.

Убедиться, что ваш Hp настроен так, как должно быть

Использование вашей напольной газовой котельной.

Использование системы радиаторного отопления.

Уход за радиаторами и вешалками для полотенец

Уход за тепловым насосом в неблагоприятных условиях

Термостатические клапаны радиатора

Давление в системе — дозаправка вашей системы

Использование вашей системы HP для охлаждения

Снято с производства Элементы управления

112 Programmer

414 /415 Programmer

414 /415 RF Programmer

423 Программист

424 Программист

408 Программист

426 Инструкции по термостату

404 404. Программируемые термостаты

428 Программируемые термостаты

Другое

056 Обслуживание магнитного фильтра Heat IQ

Установка источника тепла

Газ

Beretta mynute x Подробности до трубы

Газовые котлы.

Установка дизельных котлов в каскаде.

Требования к хранению дизельного топлива

Воздухо-водяные насосы высокого давления

Установка радиаторных систем

Включить комнатный термостат. Зачем?

Установка подпольных систем

Установка коллекторов UFH

UFH, работа с прорезанными бетонными швами

Как уменьшить расстояние между трубами

Требования при установке UFH под деревянным и ламинированным полом.

Испытание под давлением трубопровода под полом

UFH Примечания к руководству по установке (также используются в качестве вспомогательной информации при представлении в совет)

Разное

Требования к клапанам герметичной системы

Буферные резервуары Где их использовать и зачем

439 – RF Link – Пропущен провод? это ответ

Требования к обслуживанию устройства

Для всех устройств инженер по обслуживанию должен вести журнал обслуживания, хранящийся на устройстве.

A Общее руководство по минимальным требованиям к обслуживанию всех теплогенераторов

Газовые котлы

Beretta Mynute X График обслуживания.

Настройка датчика ионизации Beretta Mynute X

График обслуживания Beretta HE 35 .

Vokera Compact A График обслуживания.

График обслуживания Vokera Vision S&C .

Vokera Linea/1 график работы.

Требования к обслуживанию устройства.

Для всех устройств инженер по обслуживанию должен вести журнал обслуживания, хранящийся на устройстве.

Тепловые насосы типа «воздух-вода»

Требования к ТН в суровых условиях

Дизельные котлы Warmflow

Дизельные котлы Требования к обслуживанию.

Размер форсунки и настройки сгорания.

Регулировка заслонки вторичного воздуха котлов 16-21кВт на дизельном топливе

Горелка Riello RDB 2.2 Техническое руководство.

Доиньоз разлома

Газовые котлы

Рейтинг диапазона для MyNute X Котлы

Возможные запасные котлы

Combi -котлы DHW Обнаруженные

Возможные заблокированные котлы

. X Аварийный сигнал вентилятора Диагностика

Mynute X Диагностика аварийного сигнала горения

Колебания горячей воды в душе это бойлер?

Тепловые насосы воздух-вода

AL 19 Причины аварийных сигналов и меры по их устранению

Убедитесь, что ваш HP настроен правильно проверяет

Работает тестовая маска для диагностики неисправностей

Идентификация неисправностей платы управления вентилятором

Диагностика неисправностей платы обратной связи насоса

Дизельные котлы

Остальные

Короткий цикл объяснен

цилиндр (план S)

Системный котел 2 подпольных коллектора

Дизельный котел с ГВС и отоплением с буферным баком

Схема газового и дизельного комбинированного котла

(комбинированные котлы включают по запросу ГВС)

комбинированный котел с многозонным управлением отоплением

комбинированный котел с радиаторами и напольной системой

комбинированный котел с напольной системой

Каскадные ТН AW

ТН с совмещенным баком и радиаторами

ТН с совмещенным баком и теплым полом

Наши схемы являются ориентировочными, они не являются рабочими чертежами. Любая деталь должна быть проверена монтажным подрядчиком. Ответственность не принимается.

Ниже приведены некоторые общие схемы подключения для типовых систем. Эти схемы обычно предполагают использование наших продуктов управления. Их следует воспринимать как ориентировочное руководство для вашего обзора. Мы не несем никакой ответственности.

Электропроводка дизельных котлов Общие схемы.

Дизельная система только с радиаторами без горячей воды.

Дизельные системы с радиаторами и емкостными водонагревателями и/или зонами

Дизельные системы с радиаторами и полом (без буферного бака)

Дизельная система с радиаторами / под полом и бойлером с горячей водой. (с буферным баком)

Добавление термостата защиты от замерзания к дизельным котлам Warmflow. (рекомендуется в районах с температурой ниже 0 град.)

Beretta Mynute X с радиаторами (системный или комбинированный котел) вкл. системные котлы с емкостным водонагревателем.

Газовая система с радиаторами и теплым полом (без бойлера).

Тепловые насосы, электропроводка Общие схемы.

ТН Eco +logic воздух-вода для систем «теплого пола» (с ГВС или без него)

ТН Eco+logic воздух-вода с UFH и радиаторами без ГВС и охлаждения.

Другие схемы проводки

Связанный с 11026

Использование управления HIQ418 с потенциальными свободными выходными0005

ВАЖНО, работы должны выполняться квалифицированным специалистом по электротехнике

. На этих общих схемах показана только типовая компоновка. Подрядчик по электротехнике должен проверить и проверить пригодность.

Это не проверенные рабочие чертежи. ответственность не принимается

Газовые котлы Текущие модели

Сервисные инженеры, пожалуйста, свяжитесь с нами, чтобы запросить руководство по эксплуатации газового котла в зависимости от года выпуска модели и серийного номера,

Beretta Mynute X

Мы настоятельно рекомендуем, чтобы котлы Mynute X имели номинальный диапазон, соответствующий системе, к которой они применяются

Beretta Mynute X C Комбинированные котлы Установить Руководство пользователя 2020>

Beretta Mynute X C – Быстрый ввод в эксплуатацию.

Установка котлов системы Beretta Mynute X R Руководство пользователя 2020>

Beretta Mynute X R – Быстрый ввод в эксплуатацию.

Beretta Mynute X Рейтинг диапазона

Газовые котлы Снято с производства.

Сервисные инженеры, свяжитесь с нами, чтобы запросить руководство по эксплуатации газового котла в зависимости от года выпуска и серийного номера,

Beretta (замененные модели)

Beretta HE 35 Руководство по установке конденсационного комбинированного котла

Руководство по установке Beretta Meteo Все года выпуска

Vokera (Модели, снятые с производства)

Vokera Linea 1 инструкция по установке

Vokera Vision 30c Install manual to 2018

Vokera Vision 30c install user manual 2018 on

Vokera Vision S 20/25 Pre LCD 2012 > 06 2013

Vokera Vision S 90/250 install user manual 2018 20/25 Руководство по установке и эксплуатации 2013>

Vokera Compact A > 2012

Воздухо-водяной инвертор HPs.

IQ Inverter HPs Брошюра

IQ инвертор HPs Руководство по установке/пользователю

IQ Inverter HP Краткое руководство по вводу в эксплуатацию

ТН AW Снято с производства

ТН IQ воздух-вода Установить пользователем (2016 г.) Модели без инвертора. (superseded)

Diesel Boilers Current Models

Warmflow Agentis Boilers Manual 2020>

Diesel boilers (Discontinued)

Warmflow Diesel boiler manual Pre 2020

DHW Cylinders

Брошюра цилиндров с использованием технических спецификаций

Руководство по цилиндрам DHW

Buffer Tanks

100L Buffer Buffer Buffer No. Coil

9000 100 100 100l Tank Suffer Buffer Buffer Buffer No. Coil
9000 100 100 100l Tank Suffer Buffer Buffer No. Coil
9000 100 100 100l Tank Sauper Buffer Buffer No. COIL
9000 100 100 100l Tank Sauper Buffer.
Буферный бак 200 л со змеевиком
Буферный бак 500 л

Условия и положения
Условия продажи
Возврат средств за возвращенный продукт – Ограничения
Ущерб при транспортировке
Отметка о товарах в заказе Политика

Гарантия
ВАЖНО Для безопасной работы всех тепловых приборов требуется ввод в эксплуатацию и техническое обслуживание. Гарантия на поставляемые нами тепловые приборы зависит от правильной установки, ввода в эксплуатацию и использования. Каждое устройство должно обслуживаться ежегодно в соответствии с предписаниями. Ненадлежащее обслуживание прибора приведет к аннулированию гарантии.
ПРИМЕЧАНИЕ. Наша 5-летняя гарантия на тепловой насос требует предоставления паспорта ввода в эксплуатацию. Если паспорт ввода в эксплуатацию не предоставлен, наша гарантия ограничена 1 годом.
Наша гарантия, что мы покрываем
Надбавки за ремонт котла по гарантии (приложение к гарантии)
Форма претензии по гарантии
Радиаторы Caloree 25 лет гарантии
SDOC S (Объявления соответствия)
417 /418 Программисты
419 Дифференциальный термостат
IQW Тепловые насосы
.

Газовый котел беретта эксклюзив инструкция: Инструкция на Настенные газовые котлы SUPER EXCLUSIVE 24 и 28 CSI бренда Beretta

устройство, модели (напольный и настенный, двухконтурный), а также инструкция и отзывы владельцев

Газовые котлы Beretta

Особенности монтажа

Виды

Beretta Novella RAI

Серии и модели, к ним относящиеся

Настенные

Технические характеристики

Напольные

Достоинства и недостатки

Beretta Novella Maxima

Устройство

Беретта Novella Avtonom

Инструкция по эксплуатации и настройке

Отзывы

Диапазон цен

Как выбрать котел

Защитные системы

Газовый котел Беретта: насколько эффективен при эксплуатации?

Преимущества котлов Beretta

Настенные модели

Серия CITY (Сити)

Серия EXCLUSIVE (Эксклюзив)

Напольные агрегаты

Серия NOVELLA AVTONOM (Новелла Автоном)

Серия FABULA E (Фабула Е)

инструкция по эксплуатации настенного и напольного прибора

Основные неисправности газовых котлов Беретта

Модели Беретта Novella E

Как запустить самодиагностику

Ремонт платы или замена на новую?

Коды ошибок и их расшифровка

Beretta Ciao

Код ошибки А01 — Ошибка пламени

Код ошибки ADJ — Ошибка электронных настроек минимальной и максимальной мощности

Популярные поломки и их устранение

Другие неисправности

Инструкция по эксплуатации

Установка и эксплуатация

Не запускается (не зажигается) – причины и решение

Особенности монтажа

Как проверить датчики

Что означают сигналы индикаторов?

Не работает насос – что делать

Как выбрать котел

Защитные системы

Как промыть теплообменник

Беретта CIAO 24 CSI

Немного цифр

Основные серии

Котел не включается – нет никакой индикации

Защитные предохранители

Попадание воды (влаги) на плату

Варистор и блок питания

Плата дисплея

Устройство и принцип работы котлов Beretta

Напольные модели

Настенные модели

Конденсационные аппараты

коды ошибок, их расшифровка и методы устранения

Распространенные поломки котлов Beretta

Как работает система самодиагностики?

Коды ошибок на дисплее котла

Что означают сигналы индикаторов?

Выводы и полезное видео по теме

Ошибки котла Беретта (BERETTA)

коды ошибок, их расшифровка и методы устранения

Газовый котел Беретта. Неисправности и способы их устранения

Как запустить самодиагностику

Не запускается не зажигается причины и решение

Как проверить датчики газового котла Беретта

Не запускается насос

Как промыть теплообменник

Настенные модели

Серия CITY (Сити)

Серия EXCLUSIVE (Эксклюзив)

Не работает насос – что делать

починка платы или замена на новую?

Беретта Сити
