Котлы Мора – Неисправности и ремонт

___________________________________________________________________________________________

• Коды ошибок котла Мора
• Коды ошибок котла Термона
• Котлы Термона – Устранение неисправностей
• Котлы Sime – Рекомендации по ремонту
• Неисправности котлов Solly

Почему могло упасть давление в настенном котле Mora Top?

У Вас, скорее всего утечка воды из системы. Проверьте на герметичность отопительную систему, сам аппарат и узел подпитки.

В эксплуатации Мора, перемерзла вода в трубопроводах. Могу ли я вручную добавить воду в систему для того чтобы прибор продолжал работать без подпитки водой из системы?

Вода, которая в вашем случае является теплоносителем, находится в котле под давлением. Если конструкция системы отопления предполагает наличие спускного крана, то через него вы можете без проблем подкачать столько воды, сколько потребуется (желательно подавать через фильтр-смягчитель).

Осуществить это можно или с магистрали с более высоким давлением, или использовать какой-либо насос.

У меня подключен газовый котел Мора 5110. Когда я его запускаю, в нем происходит явный взрыв газа. Думаю, для этого есть две причины. Запаздывание сигнала на электрод розжига. Слишком сильный напор газа на запуске аппарата. При монтировании котла возникли трудности с его установкой в систему отопления (естественная циркуляция). Но все проблемы были решены. 7 лет безукоризненной работы этому свидетельствуют. Затем во время грозы молния вывела несколько плат, в том числе и на агрегате. Специалисты сервисного центра только с третьей попытки смогли что-то перепаять на плате, чтобы он заработал. Всю зиму проблем не было. А затем начались вышеописанные причины со взрывом газа. После этого явления он показывает ошибку Е2. После его полного обесточивания (физически отсоединяю от розетки) он сутки, или даже больше работает как обычно. А может начать снова «взрываться».

В любом случае ошибка Е2 – итог такой работы агрегата. ГВС я не использовал до настоящего времени, так как у меня не было канализации. Так же были проблемы с клапаном, подающим воду на теплообменни (гидравлический). Подскажите, можно ли починить аппарат не меняя плату?

Вы не учли еще одну возможную причину. Возможно, на ваш котел подается слишком обогащенная смесь (мало воздуха, много газа). Причина этого кроется в нарушении тяги или плохо организованной приточной вентиляции. Ошибка Е2 в вашем случае указывает именно на плохую тягу. Рекомендуем обязательно проверить и дымоход.

Клиент не может запустить газовый котел Mora Titan 14SK. Вызвал меня. Я отремонтировал датчик протока и газовый клапан. И получилось его запустить в работу, я уехал. Агрегат проработал ровно сутки и снова встал. Что я мог пропустить? Данные по аппарату. Он в эксплуатации около трех лет. Но из них проработал всего пару месяцев в прошлом году. В этом году подключить его не удалось.

Работал исключительно на сжиженном газе (установлен был только 1 баллон 50 л.). Входное давление 20 Бар. Запальник горит хорошо. Датчик протока исправен, мембрана цела, пружины не сломаны. Прибор смог запустить после поворота пластикового регулировочного вала датчика протока (закрыл полностью окошко в камере мембраны). Мной также установлено, что основная газовая горелка исправна и запускается тогда, когда достигается равновесие между давлением газа и давлением теплоносителя. Предложил клиенту поставить другой баллон, так как считаю, что 20 Бар маловато. Обратной связи пока не получал. Клиент живет далеко, и перед тем как ехать, хочу максимально и подробно разобраться в проблеме. Кто может подсказать, какие еще настройки или регулировки я могу произвести?

В том агрегате установлена газо-водяная арматура MERTIK. Но дело все-таки не в балансе, так как ваш агрегат по сути колонка, модифицированная под котел. Дело в самом расходе воды, с которым должна работать система (шток, смещаясь под напором воды, открывает подачу газа).

Неисправность газового двухконтурного котла Mora 5106. Он был приобретен в 2008 году и с самого начала, его работа была очень нестабильна. Последней модернизацией были замена 20 мм металлопластиковых труб на 25 мм полипропиленовые, для устранения слишком быстрого нагрева и отключения аппарата. И так повторялось много раз за день. При этом некоторые батареи так и оставались холодными. После этой модернизации прибор стал работать стабильно на малом огне (без включений и выключений). Но возник нюанс: раньше он свободно работал при давлении 1-2 бар, теперь же он показывает ошибку Е1. Поднимаю до 2 бар – снова та же ошибка. Причем, если открыть и тут же закрыть кран с горячей водой, то он начинает работать. Но может снова остановиться по ошибке Е1 (давление 2,5 бар). Пишу подробно про давление, так как эту неисправность связываю именно с ним. Если поднять давление до 3 бар, то клапан открывается. В то же время, если агрегат уже заработал и нагрел воду до нужной температуры, то дальше он работает без проблем, даже при не очень высоком давлении.

Проблема вот в чем. С утра, после душа, надо обязательно
посмотреть, не выдал ли прибор ошибку, далее, если ошибка есть, открыть и закрыть кран. Подождать, чтобы он включился в работу, убедиться, что он не собирается выключаться. Что с этим можно сделать?

Скорее всего, такая неполадка случается из-за грязного штока или старой мембраны. Так как ваш аппарат не оборудован датчиком давления, то на то, что он показывает, можно не обращать внимание. Важнее принцип работы датчика протока в вашем агрегате. И еще, он у вас работает уже много лет, и, желательно, все-таки провести его полное техническое обслуживание, и особенно выходного гидроблока. Также проверьте давление расширительного бака (не более 1,0 – 1,2 бара).

У одноконтурного настенного котла Mora Top прогорела рубашка теплообменника. Он работает уже 9 лет. Нормально ли это?

Поставьте заплату и припаяйте ее тугоплавким припоем.

Установлен Метеор плюс. Когда он был в работе, у нас отключили газ. Теперь при попытке запуска появляется ошибка Е1. Как ее можно убрать?

Перезагрузите его.

Подключен Мора Топ. Появилась ошибка датчика в режиме ГВС. Котел издавал щелчки, но разгореться не смог. В октябре месяце была сделана замена вихревого датчика на контуре ГВС. Три месяца все было без проблем. Теперь, когда включается подача холодной воды, он работает 12 секунд и выключается. Пауза 10 секунд. И дальше все с начала. Вода поступает не однородной температуры: она то еле теплая, то очень горячая. С первичного контура в теплообменник вода приходит с 70 градусами (сейчас морозы), а вода еле греется. Проблемы с теплообменником?

Скорее всего, у вас сильно засорен теплообменник. Особенно если при достаточном напоре происходит перегрев. Если у вас установлен трехходовой клапан с гидроприводом, то его никак не переключить.

Вчера проверял датчик, помеченный стрелкой, и выяснил, что шток подвижен. Отсоединил датчик температуры от проводов и прибор показал ошибку Е4, но при этом продолжил незначительно греть воду.

Тот ли я датчик проверял?

Под красной стрелкой обычно установлен датчик протока.

В эксплуатации с 2015 года, установил и подключил котел Мора Топ Сириус. По какой-то причине, он стал самопроизвольно выключаться (до нескольких раз в неделю). Показывает при этом ошибку Е9. Несколько раз вызывал сервисную службу, но результата ноль.

Необходим ремонт или замена газового клапана с электронным блоком.

Котел Mora Top Proxima-20 KK. Обнаружил неисправность своего аппарата, провел его диагностику, появляется ошибка «перетоп котла». Я просмотрел инструкцию. Там указан список возможных причин: грязный фильтр, поломки насоса или аварийного термостата. В настоящее время его работа осуществляется по циклу: минута в работе, три на паузе. Обратная труба еле-еле нагрета. Батареи, те, которые недалеко от прибора – горячие, а удаленные – холодные. Для решения проблемы я слил воду и заново накачал давление в расширительный бак. Затем заполнил систему водой.

Проблема не решилась. Если смотреть показания термоманометра, то шкала воды показывает все как нужно, а показания температуры равны 0, при том, что сама вода очень горячая. Если же работает ГВС, то все батареи начинают прогреваться одинаково хорошо. Решит ли проблему установка комнатного терморегулятора? Если да, то какой лучше подойдет к моей системе?

Терморегулятор вам не поможет, Проверяйте плату управления или клапан. Причем замена платы приоритетнее.

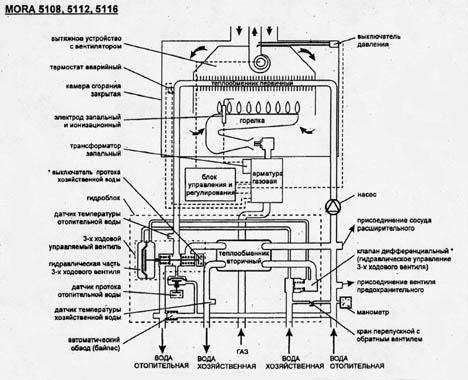

Газовый котел Mora 5112, стал работать в режиме включение – выключение. За минуту он может несколько раз потухнуть и запуститься. И еще каждый день появляется ошибка Е2 (около двух раз в сутки). Редко выскакивает ошибка Е5. Как это можно отремонтировать?

Проверьте электропитание (фаза, ноль, заземление). Отрегулируйте настройки клапана. Прочистите горелку и теплообменник. Как крайний вариант – замена платы.

Уже девять лет мой дом обогревает газовый котел Mora Top. Никогда особых проблем с ним не было до прошлого года, когда начались проблемы с розжигом. Почистил ионизационный электрод, и проблема ушла. У меня установлен одноконтурный терморегулятор, который и управляет отоплением (открывает и закрывает трехходовой клапан, имеющий только два положения: открыт/закрыт). Теплоноситель никогда не менял, и грязь сливал не регулярно. Его температура устанавливается поворотным регулятором, монтированным на корпусе аппарата. Сейчас основная проблема – это перегрев теплоносителя, когда перекрывается его подача на батареи. Раньше аппарат выключался очень редко (один раз за зиму). Появляется проблема рано
утром. Именно тогда, когда терморегулятор отключает подачу воды на радиаторы. Если в уставках стоит температура теплоносителя 75С, то за пару минут он нагревает воду до 98С, при том, что его работа прекращается. Далее следует ошибка. Если установлена температура в 60С, то перегрев происходит уже до 85С. И датчик аварийного отключения уже не реагирует. Так как, готовлю прибор к зиме, то хотелось узнать следующее: Нужно ли чистить, или, возможно менять на новый, датчик температуры.

Что делать с датчиком аварийного отключения аппарата? Где еще могло засориться и требует прочистки? Нужно ли переделывать обвязку агрегата? Есть ли смысл менять привод трехходового клапана на погодозависимый, чтобы отключение батарей шло ступенчато?

В вашем случае возможно несколько причин: Забился накипью теплообменник. Из-за этого плохое отведение тепла и, соответственно, перегрев. Но это только в том случае, если прибор при нагреве издает посторонние звуки (треск и постукивание). Возможно, скопилась накипь на гильзе, в которой установлены датчики. Поэтому они с сильным запозданием определяют температуру. Нужно все разбирать и чистить. И еще, комнатный термостат желательно подключить, как положено к прибору, а не к 3-х ходовому клапану.

Сломался котел Мора. Давление в нем отсутствует, и, соответственно, он не запускается в работу. Если открыть клапан подачи воды на трубе, то давление, если верить манометру, не растет. Спустя какое-то время вода вытекает из агрегата по отводящей трубке. С чем это может быть связано?

Не исправен манометр – у него забит штуцер. А вода вытекает с предохранительного клапана.

Проводим техническое обслуживание котла Мора Топ. Вчера заливал все теплообменники соляной кислотой. Оставил выдерживаться до утра. Потом все промыл и установил их на свое место. Все та же проблема. При работе ГВС поднимается температура и горелка отключается. И так несколько раз. В чем мне искать неисправность? Насосом делал промывку первичного теплообменника, а вторичный замачивал на сутки. Потом полтора часа промывал их под напором. И еще первичный теплообменник погружал в раствор соды и держал там несколько часов. Напор есть, теплообменники точно чистые. До промывки была та же проблема: при включении ГВС в работу, наблюдается медленный подъем температуры и отключение аппарата. Для того чтобы выяснить ошибку я убрал защиту от тактования. И сразу четко увидел, что он перегревается. При превышении температуры на более, чем 10 градусов, прибор выключает горелку. Может быть, причина в газовом клапане, который недостаточно реагирует на изменение температуры и не понижает мощность горели? И еще вопрос по теплообменникам. Я понимаю, что если непроходимость во вторичном теплообменнике, то не идет нагрев в ГВС. А если забит первичный, в чем это выражается?

Если в ГВС все-таки идет нагрев и при этом сохраняется хороший напор, то ваша проблема кроется в неисправном датчике температуры. Возможно также сбой платы, или же неправильные настройки газа. Существует два способа перегрева воды при разборе воды на хозяйственные нужды. При нормальном давлении воды. Тогда котел при разборе на ГВС переходит в режим работы на максимальной мощности. Давление установлено так, как рекомендует производитель, но слишком маленькая скорость протока. Нормальный проток газа, но максимальное давление сильно завышено. Слишком много подается газа и, соответственно, перегрев. Если у вас нет протока во вторичном теплообменнике (то есть, он настолько сильно забит), то прибор не сможет переключиться на ГВС. После открытия крана подачи горячей воды датчик протока просто не сработает. Если же вода хоть чуть-чуть поступает, и ее скорости хватает для срабатывания датчика, то он начинает работать в режиме ГВС. Но так как проток слишком мал, то даже, при
корректно отрегулированной максимально подачи газа, будет случаться сильный перегрев. Могут быть и два варианта одновременно: и поток мал и давление газа велико. Есть еще нюанс, при засоренном вторичном теплообменнике подача воды может идти неравномерно (импульсами). При таком варианте вода на хозяйственных кранах будет то холодной, то горячей. В месте, где наблюдается сужение, скорость потока резко падает и начинается сильный перегрев. Давление в этом месте сильно увеличивается (за счет напора на продавливание воды). И так все повторяется, поэтому температура воды не постоянна. Но изменяется не только нагрев воды, но и ее расход. Визуально отметить это явление невозможно, но этого достаточно, чтобы
вода поступала на хозяйственные краны с неприятно разной температурой. И получается, что он тактует.

Возникли проблемы с котлом Мора 5118. Когда идет проток горячей воды газовая горелка то включается, то выключается. Такое же явление наблюдается и при работе на систему отопления. Еще бывает, когда запускается горелка, раздается сильный треск. Что с этим делать и подлежит ли это ремонту? Сам провел замену конденсатора на 0,68 мкф, но проблему это не решило. Заметил, что особо сильный звук раздается, когда запускаю систему отопления после использования ГВС. Если же разбор воды долго не используется, то при работе системы отопления треска не слышно.

Обратите внимание на клапан, именно он может давать такой треск. Проверьте наличие регулировки чувствительности по температуре на вашей плате (существует два вида). Если она в наличии, то уменьшите значения.

Поломка напольного газового котла Мора на 40 кВт. Он почему-то стал самостоятельно отключаться. А при запуске раздаются сильные хлопки. Что это такое, может автоматика? Во сколько нам обойдется ремонт?

Проблема, скорее всего не в автоматике. А в том, что у вас разрегулировалась и загрязнилась сама горелка. Возможно и прогорание компонентов.

Котел Метеор 18 кВт, по непонятной мне причине не держит давление. В чем может быть поломка?

Ищите утечку (нарушена герметичность).

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки.

Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы.

Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов.

Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению.

Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции.

Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика.

Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров.

Лемакс – ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард.

Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов.

Beretta – ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание.

Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов.

Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание.

Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию.

Wolf – неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить?

Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать…

Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

Коды ошибок и неисправности газового котла Мора

Водонагревательная и отопительная техника чешского производства Mora приносит тепло и уют в дома многих пользователей. Приборы рассчитаны на длительный срок эксплуатации, в течение которой могут случаться поломки. Газовый котел «Мора» подвержен неисправностям, поэтому мы обозначим типичные проблемы торговой марки. Вы узнаете, как самостоятельно справиться с поломками.

Широкий модельный ряд позволяет даже самому требовательному покупателю выбрать технику по вкусу. «Мора» представляет котлы настенные, чугунные, работающие от газа, электричества, комбинированные, косвенного нагрева.

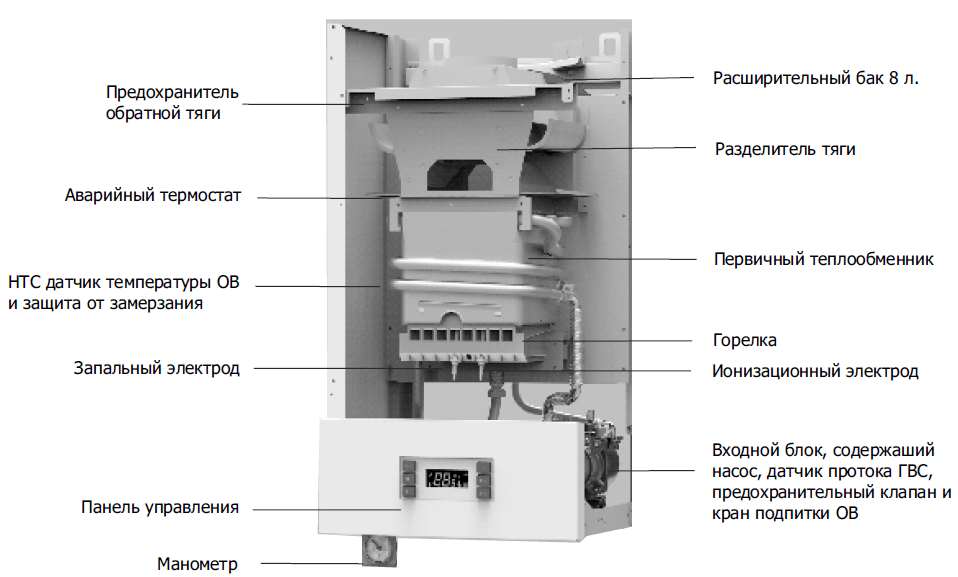

Остановимся на газовых одноконтурных и двухконтурных котлах. Mora Top представлены в трех вариациях:

• Линейка «Метеор». Это двухконтурные котлы проточного типа. Отвод продуктов сгорания проводится принудительно, как и нагнетание воздуха для горения. Модели оснащены горелкой с модулированным пламенем.

• Серия «Титан». Обычная открытая камера сгорания. Требуется наличие дымоотвода. Установлены датчики безопасности. Встроен режим «Антизамерзание»: при снижении температуры до +5 градусов срабатывает нагрев.

• Линейка «Сириус». Это комплексная техника. Здесь вы найдете одноконтурные и двухконтурные модели, с открытой и закрытой камерой. Экономно потребляют электроэнергию — не более 1–2 кВт.

При неисправности на дисплее «Мора Топ» появляется код ошибки. Его значение указывает на причину поломки.

Коды ошибок газовых котлов Mora

Если вы заметили на дисплее код, перезагрузите технику. Символы снова загорелись на экране? Тогда приступайте к поиску причин их появления.

Код неисправности	Значение	Причина появления	Самостоятельный ремонт
Е0	Техника не работает.	Нет подачи газа. Горелка не срабатывает. Не работает насос.	Откройте газовый вентиль до упора. Осмотрите горелку и ее форсунки на засор. Прочистите их щеткой. Проведите диагностику циркуляционного насоса. При поломке замените элемент.
Е1	Котел не функционирует. Выключатель не замыкается.	В системе недостаточно воды: Забит отопительный фильтр. Сломан циркуляционный насос. Неправильная регулировка насоса. Скопление воздуха в трубах. Неисправен выключатель. Проблемы с проводкой.	Что делать: Очистить фильтр. Установить насос в положение 2 или 3. Отремонтировать. Спустить воздух с системы с помощью кранов. Перезапустить изделие кнопкой ON/OFF. Проверить проводку и заменить выключатель.
Ошибка Е2	Гашение горелки.	Проблемы с газовой арматурой, нарушение подачи. Засор горелки. Сломан (смещен) электрод розжига. Трансформатор вышел из строя. Ослабли контакты. Неверное подключение к сети. Срабатывание датчика тяги либо его неисправность. Отключение котла в результате перегрева.	Покрутите газовый кран. Затем нажмите RESET. Проведите диагностику и чистку/замену: Горелки. Чистка от сажи и копоти. Электрода. Установить деталь на место (3–4 мм от горелки). Запального трансформатора. Подтянуть контакты. Вилки в розетке. Переверните ее расположение. Датчика тяги. Осмотреть и прочистить дымоход. Термостата, его цепи и контактов.
Е3	Разомкнут термодатчик. Техника не работает на ГВС и отопление.	Некорректная работа отопительного термодатчика.	Контроль состояния проводки датчика. Его соединений с платой управления. Установка исправного элемента
Е4	Контакты температурного сенсора ГВС разомкнуты.		Действия аналогичны Е3.
Е5	Неполадки с модулем безопасности.	Перегрев прибора. Дефект аварийного термостата. Засор шахты дымоотвода. Неисправность выключателя давления. Нарушение трубки соединения выключателя давления и вентилятора. Невыполнение своих функций вентилятором.	Диагностика термостата, его цепи к блоку управления. Чистка дымоотводной шахты. Установка нового выключателя, ремонт цепи, подтяжка контактов. Проверка и замена трубки. Диагностика деталей вентилятора: мотора, подшипника колеса, его проводки до главного модуля.

Для моделей «Мора» Electra характерны такие коды:

• 01 – снижение давления.
• 02 – система перегревается.
• 03 – резерв.
• 04 – термостат неисправен.
• 05 – блок памяти EEPROM работает некорректно.
• 06 – неисправность памяти RAM+RTC.
• 07 – проблемы с управлением.

Эти неполадки устраняются путем проверки и ремонта узлов. Есть и другие ошибки, которые указывают на несущественные неисправности:

• 08 – котел работает в обычном режиме, все хорошо.
• 09 – сенсор температуры ГВС вышел из строя.
• 10 – внешний термометр дал сбой.
• 11 – линия каскада нарушена.
• 12 – модем подает плохой сигнал.
• 13 – повреждена изоляция нагревателей.

При несерьезных поломках «Мора Проксима» и других моделей на панели моргает LED-диод АLМ с периодичностью 1 Гц. При этом техника работает, но со сбоями.

Серьезные неполадки отображаются постоянным свечением желтой лампочки LED АLМ. Нагреватель не работает, все функции отключены.

Другие неполадки

В ходе эксплуатации встречаются неисправности, которые не отображаются на дисплее, их описание не найдешь в инструкции. Поэтому мы расскажем, как поступить в подобной ситуации:

• Светодиод контроля не светится на панели. Убедитесь, что к детали поступает электричество. Установите исправную лампочку или выключатель.
• Нагреватель не запускается. Не срабатывает электрод розжига, нарушена цепь. Проверьте плотность контактов между электродом и выходом VN. Если при запуске вы слышите звуки искрения, нужно проверить связь с проводом розжига и заземления.
• Горелка работает 50 секунд. Проблемы с подачей топлива. Проведите диагностику вентиля, удалите скопившийся воздух.
• Горелка зажигается и гаснет. При этом горит «отблокировка». Диаметр форсунок не соответствует инструкции. Перекрыта подача газа. Очистите или установите новые форсунки.
• Предохранительный клапан не позволяет выполнить запуск. На панели загорается диод (недостаточный нагрев). Долейте воду в систему.
• Нет нагрева ГВС. Трехходовой клапан сломан. Замените его.
• Нет нагрева в бойлере, который подключен к котлу. Отрегулируйте температуру, проведите диагностику термодатчика, выполните замену при неисправности.
• Блокировка дымового предохранителя. Почистите канал дымохода (иногда порывы ветра мешают нормальной работе). Снимите блокировку предохранителя, удерживая кнопку TS сетевого модуля.

Надеемся, наши рекомендации помогут вам восстановить работу котла и снова наслаждаться теплом и комфортом.
