Газовый котел Navien ACE-24AN – технические характеристики на сайте РУСКЛИМАТ

Газовый котел Navien ACE-24AN – технические характеристики на сайте РУСКЛИМАТ

код товара: НС-1205521

АТМОСФЕРНЫЕ КОТЛЫ

ВЫНОСНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Отзывов: 0

  • Описание

  • Характеристики

  • Отзывы (0)

  • Документация


Основные

БрендNavien

Материал теплообменникаМедь

Гарантийный срок24 мес

Страна производстваЮжная Корея

СерияACE

Тип котлаКлассический газовый

Цвет корпусаБелый

Потребительские

Область примененияДля систем отопления

Потребительский классСтандарт

Эффективен для помещ. площадью до240 м2

Технологии

Wi-Fi модульДоп. опция

Тип камеры сгоранияОткрытая камера (ATMO)

Производительность

КПД, %86

Макс. мощность24 кВт

Макс. полезная тепловая мощность в режиме ГВС24 кВт

Макс. производительность при ΔТ=25°С, л/мин13.7 л/мин

Полезная тепловая мощность в режиме отопления24 кВт

Расход природного газа, до2.47 м3/час

Расход природного газа, от0. 98 м3/час

Расход сжиженного газа, до2.15 кг/ч

Расход сжиженного газа, от0.85 кг/ч

Управление

Вид управленияЭлектронное

Регулировка температурыДа (электронный регулятор)

Система погодозависимого управления температуройНет

Управление c мобильного приложения по Wi-FiОпция

Режимы

Режим ‘зимний’Да

Режим ‘летний’Да

Режим работы с водяным теплым полом ‘Affect Floor’Нет

Индикация

Цифровой дисплейДа (выносной пульт управления)

Подсветка дисплеяНет

Индикация включенияДа

Индикация температуры нагреваДа

Функции

Встроенный программатор ‘Program easy’Нет

Контур водяного отопленияДа

Контур горячего водоснабжения ГВСДа

Функция предварительного нагрева ГВСНет

Функция форсированного нагрева ГВС ‘FHF’Нет

Защита и безопасность

Защита от включения без водыДа

Защита от конденсатаДа

Защита от перегреваДа

Система антизамерзанияДа

Защита насоса от заклинивания
Да

Контроль наличия пламени (отключает подачу топлива)Да

Датчик тяги дымохода (отключает подачу газа)Да

Предохранительный клапан давленияДа

Система самодиагностики неисправностиДа

Комплектность

Встроенный бойлер косвенного нагреваНет

Встроенный расширительный бакДа

Встроенный циркуляционный насосДа

Выносной беспроводной датчик в комплектеНет

Выносной проводной датчик в комплекте Да

Набор крепежных элементов в комплектеДа

Объем встроенного расширительного бака7. 5 л

Пульт управления в комплектеДа

Монтажные

Вид топливаПриродный газ

Вход/выход ГВС1/2 (наружная) “

Макс. давление в водопроводе8 бар

Макс. давление системы отопления3 бар

Макс. потребляемая мощность0.11 кВт

Макс. температура теплоносителя80 °С

Мин. давление в водопроводе0.3 бар

Минимальное давление газа10 мбар

Напряжение электропитания, В230

Номинальное давление природного газа8-18 мбар

Номинальное давление сжиженного газа23-33 мбар

Подающая/обратная линии системы отопления3/4 (наружная) “

Подсоединение газа к котлу3/4 (наружная) “

Сетевой кабельНет

Тип монтажаНастенный

Вес и габариты товара

Вес товара (нетто)27 кг

Высота товара0. 72 м

Глубина товара0.34 м

Ширина товара0.43 м

Дополнительные

Гарантийный документГарантийный талон

  • Сравнить
  • В избранное

37 941 ₽

6 324 ₽

6 мес

Товары можно приобрести в рассрочку без доплаты. Рассрочка предоставляется на 6 месяцев, стоимость товара делится на равные платежи. Возможно досрочное погашение.

Нашли дешевле? Снизим цену!

Статус
под заказ

Доставка
бесплатно

Срок доставки
32 дня

  • При онлайн-оплате

При онлайн-оплате скидка 3%

Беспроцентная рассрочка 0-0-6

Бесплатная доставка по г. Москва

Закажите
коммерческое
предложение



Закажите звонок!

Удобная функция заказа
обратного звонка.



8 (495) 777-19-77

Помогаем по любым
вопросам продажи и сервиса.



[email protected]

Не стесняйтесь
написать нам письмо.



Сайт РУСКЛИМАТ.ру предлагает посмотреть технические характеристики Газового котла Navien ACE-24AN, которые могут вам помочь сделать правильный выбор при покупке товара.

Загрузка…

Загрузка…

ТРЕБУЕТСЯ ПОМОЩЬ?

ЗАЯВКА НА РАСЧЕТ

бюджета на кондиционирование, отопление, вентиляцию.



8 (495) 777-19-77

Помогаем по любым
вопросам продажи и сервиса.



[email protected]

Не стесняйтесь
написать нам письмо.



8 (495) 777-19-77

Сравнение

0 товаров

Товар добавлен к сравнению!

Товар удален из сравнения!

Корзина

0 товаров, 0a

Оформить

Загрузка…

Продолжая работу с rusklimat.ru, вы подтверждаете использование сайтом cookies вашего браузера.

ОК

Подробнее



Оставьте номер вашего телефона
и мы вам перезвоним



Вы успешно заказали покупку
товара в один клик!

Наши менеджеры свяжутся с вами в ближайшее время.



Неверно указан номер телефона,
пожалуйста, повторите ввод!



Оставьте номер вашего телефона
и мы вам перезвоним

Заказать



Ваша заявка принята!

Наши менеджеры свяжутся с вами в ближайшее время.

Настенный котел навьен инструкция. Газовые котлы «Navien Ace» — инструкция по эксплуатации и достоинства модели

Если вы собрались установить в своем доме систему отопления, то не лишним будет обратить внимание на корейский газовый котел Навьен Делюкс по довольно доступной цене. Котел Navien – это надежное и очень качественное устройство, неприхотливое в эксплуатации. Для производства были использованы только корейские материалы и комплектующие. Отопительные котлы Navien зарекомендовали себя с наилучшей стороны. Более подробно о них расскажем ниже.

Содержание

  • 1 Функциональность DIP-переключателей
  • 2 Устройство котла Навьен
    • 2.1 Газовые конвекционные котлы
  • 3 Продвинутые принципы обогрева котлов Навьен
  • 4 Рекомендации по эксплуатации
  • 5 Советы и рекомендации по эксплуатации котла «Навьен»
  • 6 Режимы работы
  • 7 Основные ошибки и их устранение
  • 8 Ассортимент
  • 9 Какой принцип работы у котлов Навьен
    • 9.1 Состав и типы котлов
    • 9.2 Удаление отработанных газов
    • 9.3 Газовые горелки
    • 9.4 Системы контроля и защиты
  • 10 Немного о компании…
  • 11 Советы
  • 12 Наиболее востребованные модели настенных котлов Navien Ace

Функциональность DIP-переключателей

После монтажа газового котла и всей системы отопления не стоит спешить с запуском оборудования. Важно правильно настроить агрегат, ведь от этого зависит экономичность и безопасность его работы.

Регулировка производиться с помощью платы управления, которая размещена в правой нижней части прибора. На ней расположены небольшие ДИП-переключатели котла Навьен на два положения. На старых версиях платы их всего 10, на более новых, например, Prime — 12 штук. Ознакомимся с их ролью в управлении котлом.

  • Первый переключатель переводится в положение включено для развоздушивания системы. Эта процедура производится при первом запуске системы отопления. После включения тумблера, циркуляционный насос будет беспрерывно работать на протяжении двух часов. Если этого времени окажется недостаточно для развоздушивания системы, перезапустите функцию еще раз, путем выключения и включения переключателя.
  • Второй DIP-переключатель отвечает за установку максимального давления газового клапана. Когда тумблер активен, агрегат работает на максимальных значениях.
  • Третий переключатель принуждает теплогенератор работать на минимальном значении давления.

Котел Навьен

  • Четвертый DIP-переключатель отвечает за дымоход. Положение FE соответствует раздельному дымоходу, где на заборе воздуха и на выхлопе стоят две разные трубы. Режим FF стоит включать в котлах с коаксиальной системой отвода продуктов сгорания. В таких моделях используется технология “труба в трубе”, где внутренняя трубка выводит горячую копоть и нагревает воздух, поступающий через внешнюю трубу.
  • Пятый переключатель определяет тип топлива, с которым работает газовое оборудование. Положение “Выкл” означает, что в котел поступает природный газ (G20), а режим “вкл” стоит активировать, если у вас пропан.
  • Шестой DIP-переключатель определяет модель котла: Navien Ace Coaxial и Navien Deluxe Coaxial.
  • Седьмой тумблер отвечает за частоту котла. Обычно оборудование Навьен работает на частоте 50 Гц. В таком случае, переключатель должен находиться в режиме включено. Положение выключено активируется для частоты 60 Гц.

Котел Навьен

  • Восьмой, девятый и десятый ДИП переключатели котла Навьен Делюкс задают мощность газового прибора. Параметры каждого конкретного котла указаны в его инструкции по эксплуатации. В специальной таблице указана модель оборудования и требуемые положения для каждого из последних трех переключателей. Например, для модификации 16 KW, 8-й тумблер будет включен, а 9-й и 10-й выключены. С помощью этих элементов можно регулировать мощность котла, но важно помнить, что значения выставляются либо такие, как в руководстве от производителя, либо меньшие, если позволяет горелка. Переключение этих ДИП переключателей котла Навьен 24к обязательно нужно делать при отключенном электропитании котла.

В моделях Navien Prime функциональность последних 6 переключателей будет несколько отличаться:

  • Седьмой отвечает за выбор страны.
  • Восьмой и девятый задают модель.
  • Десятый, одиннадцатый и двенадцатый настраивают мощность отопительного прибора. Их правильное положение для каждой конкретной модели указано в соответствующей таблице. Переключение последних трех ДИП-переключателей обязательно выполняется при отключенном питании котла.

Устройство котла Навьен

Газовые конвекционные котлы

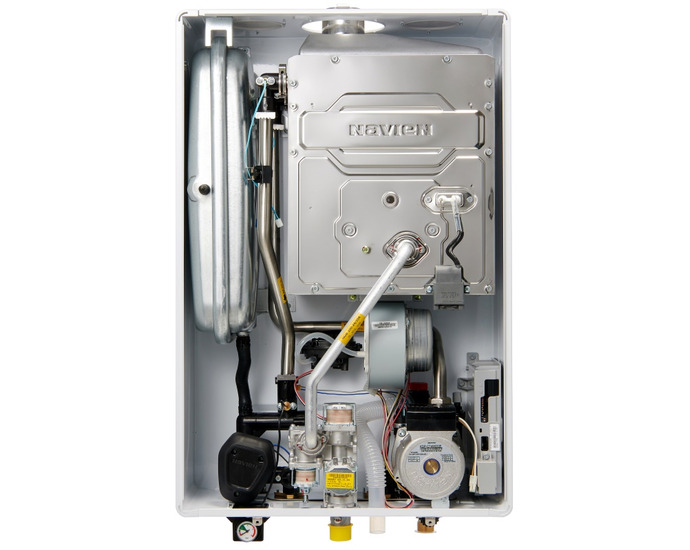

Рассмотрим, как устроен котел Навьен, его основные элементы и принцип работы. Компания выпускает настенные турбированные и атмосферные газовые конвекционные аппараты, а также конденсационные устройства.

Серия Navien Ace Turbo предлагает двухконтурные модели мощностью от 13 до 40 кВт, работающие на сжиженном и на природном газе. В аппаратах от Навьен 13К, Навьен 20К до 30 кВт с маркировкой Navien Deluxe Coaxial применяется европейская методика дымоудаления.

Вверху корпуса выводится одна коаксиальная труба. В котлах мощностью 35 и 40 кВт с приставкой «Korea» применяется корейская система дымоудаления. По центру находится труба, по которой выводятся продукты сгорания, а справа труба, которая доставляет воздух в камеру сгорания.

К дымоходу снизу подсоединяется коллектор дымовых газов. Под ним расположен трубчатый теплообменник из нержавеющей стали с повышенной стойкостью к коррозии. Ниже стоит горелка с возможностью модуляции, в которую поступает топливо из газового клапана, и электроды розжига и ионизации.

Снизу стоит вентилятор с модулируемой системой турбонаддува, которая регулирует объем подаваемого в камеру сгорания кислорода в зависимости от интенсивности горения. Это позволяет газу полностью прогорать, тем самым повышая КПД аппарата.

Справа вертикально расположена электронная плата управления. В левой верхней части стоит прямоугольный расширительный бак объемом 8 литров. Под баком находится циркуляционный насос с системой автоматического отвода воздуха.

Продвинутые принципы обогрева котлов Навьен

Даже если в вашей газовой системе очень низкое давление, вы сможете использовать отопление, а также будете иметь горячую воду. Надежная защитная система устройства не даст хозяевам замерзнуть в холодное время года. При снижении температуры носителя, защитный механизм будет активирован в автоматическом порядке, запустится циркуляционный насос, предотвращая тем самым промерзание элементов системы. У вас всегда будет горячая вода, так как котлы оснащены надежной системой циркуляции.

Двухконтурный газовый котел Навьен идеально функционирует даже при давлении воды в 0,1 бара. В этой связи он обрел большую популярность для применения в помещениях, имеющих слабый водяной напор и частые перебои в электросети. Покупатель может быть уверен в том, что он получит устройство с очень длительным сроком службы – в частности это достигается за счет использования надежной стали, на которой не образовывается ржавчина.

Настройка минимальной мощности навьен – Настройка газового котла Навьен своими руками — СлавПромСтрой Обслуживание газового котла Navien: монтаж, подключение и настройка Настройка газового котла регулировка мощности, как отрегулировать давление, регулируем краном подачи газа Как настроить котел навьен: Настройка и запуск котла Navien: руководство и технические характеристики — ooo-konditsionery. ru Настройка и запуск котла Navien: руководство и технические характеристики Обслуживание газового котла Navien: монтаж, подключение и настройка

Представленный котел имеет в себе механизм APS, который обеспечивает постоянное сгорание газа при минимальных его затратах. Механизм анализирует качество газа, попадающего в горелку, обеспечивая его полное сгорание. Вентилятор с переменной скоростью вращения максимально способствует этому процессу. А правильное расположение такого механизма не даст конденсату скапливаться в нем. Такой механизм делает использование данного котла в многоквартирных домах наилучшим решением.

Рекомендации по эксплуатации

Топ-10 лучших газовых котлов для отопления частного дома: настенные и напольные

Для того чтобы нагреватель теплоносителя и санитарной воды не сбивался во время работы и не вышел прежде срока из строя, нужно четко соблюдать эксплуатационные правила. Их надо просто запомнить и стараться не нарушать предписаний, оговоренных производителем.

Если вы не нуждаетесь в работе системы отопления в ближайшие двое-трое суток, не отключайте оборудование от электропитания. Вместе с прерыванием подачи энергии остановиться система противооблединения. Нельзя, чтобы в это время в котле или в подключенных к нему трубах вырос лед.

Однако если ледяная пробка успела сформироваться, не стоит отчаиваться. Эффективное и вполне себе доступное средство для ее устранения в вашем распоряжении наверняка есть. Воспользуйтесь домашним феном и прогрейте трубы. А уж если и он не помог, вызывайте газовиков.

Если в зимнее время планируется долгий «простой» котла без работы, всю воду из него и из обрабатываемых им систем нужно слить. Не надо создавать малейших предпосылок для замерзания контуров. Поверьте, последствия могут быть не только плачевными, но и крайне опасными.

Пульт управления газоперерабатывающим агрегатом нельзя устанавливать рядом с кондиционерами, электроприборами, обогревателями. Иначе его встроенный датчик будет фиксировать искаженные данные, а котел некорректно работать

Перед включением старайтесь постоянно проверять, открыты ли краны подачи воды и отвода нагретого теплоносителя, а также поставки голубого горючего. Не забывайте, что работая на нагрев без среды, которую агрегат обязан обрабатывать, он может перегореть.

Никогда не протирайте корпус работающего электроприбора влажной тряпкой. Захотите привести в порядок газовый котел Навьен, посмотрите, как его отключить. Для этого сначала прервите работу кнопкой активизации на выносной панели, затем отключите от линии электропитания.

Помните, что выносную панель нельзя располагать так, чтобы производилось ее невольное внешнее нагревание. Не нужно ее устанавливать в интенсивно освещаемом солнцем углу или рядом с прибором отопления. Так все температурные настройки будут сбиваться из-за того, что датчики зафиксируют нереальную температуру.

Фильтры, установленные для системы отопления, необходимо регулярно чистить, чтобы сохранить на высоте эксплуатационные характеристики котла

Регулярно проводите чистку фильтров системы отопления и ввода холодной воды. Их засорение принудит агрегат неоправданно повышать мощность нагрева в попытках сохранить производительность. А в итоге произойдет перегрев и выход из строя важных функциональных систем оборудования.

Если есть необходимость в переводе котла Навьен на использование сжиженного газа, пригласите сотрудника газовой службы. Он поменяет модуль с газовыми форсунками и перенастроит котел. Заметим, что работы по переводу можно выполнить самостоятельно, если не сомневаетесь в том, что сможете их качественно провести.

Сами не используйте и проследите, чтобы приглашенный мастер не применял бывшие в употреблении трубы для подключения газоперерабатывающего оборудования. Это чревато серьезными отравлениями и порчей имущества на весьма внушительную сумму.

Советы и рекомендации по эксплуатации котла «Навьен»

Главные советы специалистов касаются безопасной эксплуатации котла:

  1. Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
  2. Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
  3. Работать котел должен в полной сборке и защитном корпусе.
  4. Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
  5. Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
  6. Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.

Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.

Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.

Обслуживание газового котла Navien: монтаж, подключение и настройка Рекомендации по монтажу настенных газовых котлов Навьен Обслуживание газового котла Navien: монтаж, подключение и настройка Настройка и запуск котла Navien: руководство и технические характеристики Газовый котел Navien (Навьен): модельный ряд и эксплуатация Газовый котел Navien Deluxe: инструкция по монтажу двухконтурной настенной модели своими руками, а также отзывы владельцев

Отопительные установки с корейскими «корнями», Навьен, часто используются как в частных загородных домах, так и в квартирах.

Чем обусловлена такая популярность, какие конструктивные особенности имеет оборудование и с какими трудностями может столкнуться потребитель, приобретающий газовый котёл Навьен.

Инструкция по безопасному использованию (эксплуатации), выбор модели и правильный уход. Обо всём расскажем далее.

Режимы работы

Как и многие отопительные приборы, котлы Навьен имеют зимний и летний режимы работы. На дисплее кнопка смены режимов обозначается пиктограммой «Снежинка» и «Солнышко».

Нажимая эту кнопку повторно, можно менять варианты:

  • Зимний режим задействует отопление и горячее водоснабжение.
  • Летний – это только ГВС для хозяйственных нужд.

Отрегулировать температуру теплоносителя на пульте можно тогда, когда на дисплее загорается значок с радиатором отопления.

В одних моделях для этого нужно нажимать кнопку «Режим отопления», в других поворачивать ручку с данной пиктограммой.

Мигающий значок радиатора означает, что цифры, которые Вы видите, показывают установленную t теплоносителя.

Если же «радиатор» просто горит – отображается действительная температура в отоплении.

Выбрав «радиатор», нужно нажимать клавиши «+» или «-», чтобы увеличить или уменьшить температуру. Через несколько секунд после того, как установлена желаемая температура, значок радиатора перестаёт мигать, и на дисплее появятся данные о том, какая t теплоносителя сейчас, и прибор начнёт постепенно нагревать его (или охлаждать) до выбранной.

Отрегулировать t в отоплении можно в пределах от 40 °С до 80 °С со знаком плюс.

Основные ошибки и их устранение

Газовые котлоагрегаты оборудованы хорошей системой диагностики, которая поминутно сканирует параметры работы котла и в случае их нарушения выдает на рабочую панель закодированный сигнал для устранения неисправности:

Основные коды сбоя работы газовых котлов Navien:

  1. Е01 — перегрев теплоносителя в котле. Недостаточная циркуляция воды через устройство, необходимо проверить работу насоса, наличие утечек и засоров в теплообменнике. При обнаружении последней, перед тем как устранить ошибку, рекомендуется промыть теплообменник от накипи по технологии, указанной заводом изготовителем.
  2. Е02 — ошибка 02,низкое давление теплоносителя в отопительном контуре. Проверяют утечки в тепловых сетях, при необходимости выполнить подпитку контура.
  3. Е03 — проблемы в системе электророзжига котла. Необходимо проконтролировать наличие электропитания в системе, наличие давления и электрод на присутствие искры.
  4. Е04 — нет пламени в котле. Контроль пьезозапальника на возможность выработки искры и проверка системы заземления.
  5. E05 — не работает температурный датчик обратного теплоносителя на входе в устройство. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  6. E06 — не работает температурный датчик подающего теплоносителя на выходе из котла. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  7. E07/08 — не работает температурный датчик ГВС на входе или выходе из котла. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  8. E09 — не работает центробежный вентилятор. Проверяют работу входного воздушного фильтра на предмет засора.
  9. E10 — ошибка 10, проблемы в системе дымоотвода, нет разрежения в котле. Контролируют газоотводные каналы на предмет засора.
  10. Е13 — ошибка 13, проблемы в контуре циркуляции.

Ассортимент

Ассортимент южнокорейской компании Navien постоянно расширяется, что позволяет покупателям приобретать для себя оптимально подходящие по всем параметрам газовые котлы.

Потому рассказать про всех представителей модельного ряда невозможно. Вместо этого мы рассмотрим оборудование Навьен, которое можно разделить на три большие категории.

Обслуживание газового котла Navien: монтаж, подключение и настройка Настройка и запуск котла Navien: руководство и технические характеристики Настройка и запуск котла Navien: руководство и технические характеристики Ремонт котлов Navien (Навьен) – сервисный центр «Регион тепла» Обслуживание газового котла Navien: монтаж, подключение и настройка Техническое обслуживание котла Navien Ace Часть 2 Сборка – YouTube
  1. Настенные модели. Настенные котлы имеют двойной теплообменник, маркируются как Ace, Deluxe. Deluxe — это двухконтурные модели, которые имеют широкий диапазон мощностей до 13 до 40 кВт. Все котлы серии Deluxe турбированные. Турбированное оборудование Deluxe может иметь коаксиальный или раздельный дымоход. Помимо Deluxe, большим спросом пользуется серия настенных моделей Асе. Серию Асе делят на Turbo и Atmo. Отличие между ними заключается в том, что Турбо полностью адаптированы под эксплуатацию в условиях нестальной подачи газа и электричества на котел. Дополнительное преимущество Асе Турбо — это защита от замерзания и турбонаддув горелки. Если говорить про Атмо, то это классический газовый котел, отлично обеспечивающий отопление частного дома. У Атмо присутствуют все сильные стороны Турбо, кроме турбонаддува горелки.
  2. Напольные котлы фирмы Navien. Если настенные модели вас по тем или иным причинам не устраивают, отличные отзывы заслужили напольные модели. Их применяют для отопления и горячего водоснабжения частных домов. К отличительным особенностям напольных моделей котлов Навьен стоит отнести их компактные размеры, простоту эксплуатации и удобный монтаж. К каждому котлу прилагается подробная инструкция, согласно которой произвести установку сможет даже новичок в подобных делах. Настенные модели устанавливать несколько проще, хотя и с ними проблем не возникает. Двойной теплообменник значительно повышает эффективность теплообразования в газовом котле.
  3. Конденсационные. Deluxe, Ace и прочие модели компании Навьен не так давно получили серьезного конкурента в лице конденсационных южнокорейских котлов. Они маркируются NCN. Их отличительная особенность — это повышенная мощность, диапазон которой составляет 19,6-37,9 кВт. Эти котлы эффективно используют топливу, затрачивая меньшее его количество, но обеспечивая более высококачественным нагревом. Коэффициент полезного действия у котлов Навьен конденсационного типа достигает 108 процентов. Это стало возможным за счет использования тепла, которое выделяется при конденсации пара. Так потребители экономят деньги на оплате газа, но эффективнее отапливают собственный дом. Теплообменник здесь несколько другой. Его конструкция уникальная, отличается наличием системы предварительного создания горючей смеси. Горелки обязательно модуляционные, диапазон работы которых поражает.

Выбирая котлы от компании Навьен из серий Делюкс, Ace или прочего ассортимента, вы покупаете качество и надежность. Это один из немногих случаев, когда производитель не требует больше только за бренд. Высокий уровень котлов Navien не вызывает сомнений.

Какой принцип работы у котлов Навьен

Работа котлов Навьен основана на тех же принципах, как и у аналогичных устройств других производителей.

Состав и типы котлов

В состав каждого такого устройства входят следующие основные узлы:

  • горелка газовая;
  • механизм регулирования подачи газа;
  • теплообменное устройство.

В одноконтурной модификации горячая вода сразу поступает в отопительную систему дома. Двухконтурные модели имеют в своем составе дополнительный контур разогрева воды для системы горячего водоснабжения дома (ГВС). При включении этого контура работа отопительной системы приостанавливается.

Удаление отработанных газов

Камеры сгорания газа в котлах бывают открытые (атмосферные) и закрытые (турбированные). В атмосферных моделях дым самостоятельно выходит из помещения через дымоход. У турбинированных отработанные газы удаляются с помощью вентилятора принудительно по трубе через наружную стену дома.

Важно! В помещениях, где устанавливается газовый котел, обязательно нужна постоянно действующая вытяжная вентиляция. Особенно это важно для атмосферных моделей.

Газовые горелки

Один из главных компонентов газового котла – это, конечно же, газовая горелка. Как правило, современные модели комплектуются модулируемыми горелками. Они позволяют модулировать пламя, управляя подачей газа в зависимости от необходимости корректировки температуры воздуха в помещениях или воды в системе ГВС. При оснащении устройства автоматически регулируемой модулируемой горелкой, отопительная система позволит точно поддерживать заданную температуру.

Системы контроля и защиты

При пропадании напряжения в электросети газовый котел прекращает работу, при появлении электричества – автоматически запускается.

В случае прекращения подачи газа автоматика закроет электромагнитный клапан, который заблокирует возможность поступления топлива в устройство. Открыть подачу газа в котел в таких ситуациях возможно только вручную.

Современные модели обладают возможностями энергосбережения и защиты от перемерзания. Температура воды контролируется датчиками, которые обеспечивают автоматическое включение подогрева теплоносителя при снижении его температуры до установленной величины.

Вам будет интересно >> Описание напольного газового котла Протерм

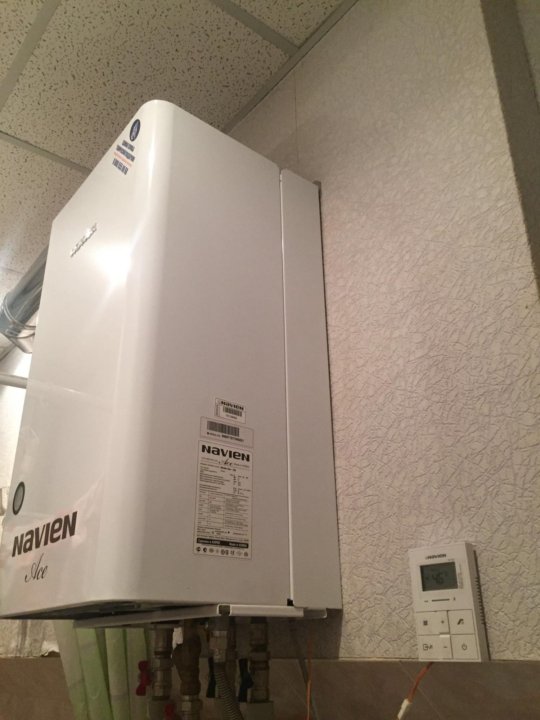

В состав большинства газовых устройств, в числе которых и настенный газовый котел Навьен, входят системы самодиагностики. Эти системы контролируют работу всех узлов и выдают на табло, с помощью кодов, информацию о возникших неполадках.

Немного о компании…

NAVIEN – это крупнейшая корейская компания-производитель универсальной обогревающей техники. Производит в основном газовые котлы, дымоходы к ним, котлы на дизеле, и другие механизмы, связанные с энергией и предназначенные в большей мере для домашнего быта.

Комплектующие для котлов и дымоходов навьен изготавливают в Корее и в Японии. А сборка – происходит исключительно лишь на собственных корейских заводах, под строжайшим контролем над качеством. Качество же соответствует стандартам ISO9001. Благодаря этому Навьен стала одним из крупнейших производителей и продавцов теплооборудования. Она осуществляет до 85% своих продаж в Корее, Японии, а также на территории США, Тихоокеанского региона и России.

Продукция NAVIEN зачастую представлена такими моделями котлов:

  • Конденсационные котлы — модель «NAVIEN NCN»
  • Котлы NAVIEN настенные газовые Ace TURBO (модификации Korea и Coaxial)
  • Котлы NAVIEN настенные газовые Ace ATMO

Кроме этого, каждый из этих видов имеет свои подвиды (по мощности и др тех-характеристикам), и к каждому из них выпускается соответствующий комплект дымоходов navien.

Еще хочется отметить, что NAVIEN-оборудование без проблем работает в наших условиях, оно отлично адаптировано под них. Технике не страшно ни низкое давление воды и газа, ни резкие перепады напряжения в сети. Работа котлов – это высокая производительность ГВС, экономный расход топлива и длительный срок службы! Котел и дымоход navien отвечают всем стандартам и нормам, принятым в России, Украине! Что подтверждено соответствующими сертификатами!

Советы

Даже исключительное мастерство южнокорейских производителей не позволяет на 100% исключить возникновение нарушений и проблем при работе. Плохой нагрев воды по большей части обусловлен заполнением отопительной системы воздушными пробками. Решается проблема за счет удаления накопившегося воздуха или сменой автоматического отводчика. Нельзя исключать также загрязнения фильтра в отопительном контуре.

Ошибка №2 означает, что концентрация теплоносителя ниже нормы.

Такая ситуация исправляется либо добавлением воды, либо устранением утечки. Код 3 свидетельствует о том, что не подается газ на горелку. Требуется проверить, в каком положении вентиль, не закончилось ли топливо в баллоне, нет ли происшествий на магистрали. Судя по отзывам владельцев, южнокорейские котлы компактнее многих других версий и отличаются быстрым выходом на заданную температуру. Но при этом отмечается, что на самих котлах нет управляющих органов и что изредка включение двух горячих кранов на водопроводе обнаруживает недостаточную силу прогрева.

Если котел подтекает, во многих случаях это течет вода из сливной пробки, прикрытой слишком слабо или прохудившейся по какой-то причине. Когда причина более сложна, придется снимать проблемный блок, разбирать его и прочищать. Откручивают прижимающую гайку, снимают воздухоотводчик. При помощи шестигранника выкручивают заглушку, затем вынимают резинку (подойдет иголка либо отвертка с тонким жалом). Вынимают поршень и пружину, а когда выпадет поплавок, требуется промыть его и затем возвратить на место (в обратном порядке).

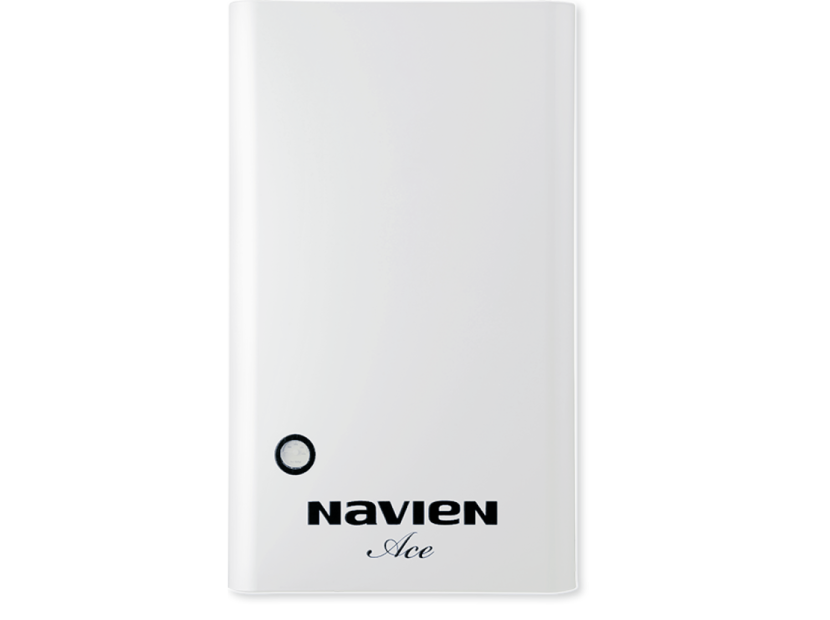

Наиболее востребованные модели настенных котлов Navien Ace

Самые надежные котлы Navien, о работе которых можно встретить только положительные отзывы, отличаются оптимальным соотношением цена-качество. Делятся они на две категории:

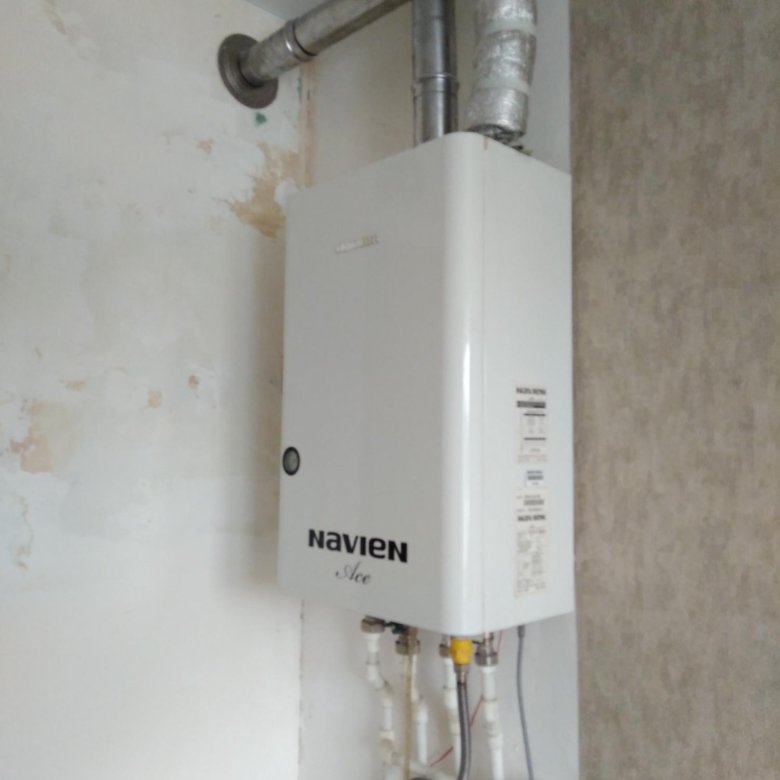

  1. Ace ATMO. Традиционный котел с открытой камерой горения. Оборудован атмосферным отводом продуктов горения.

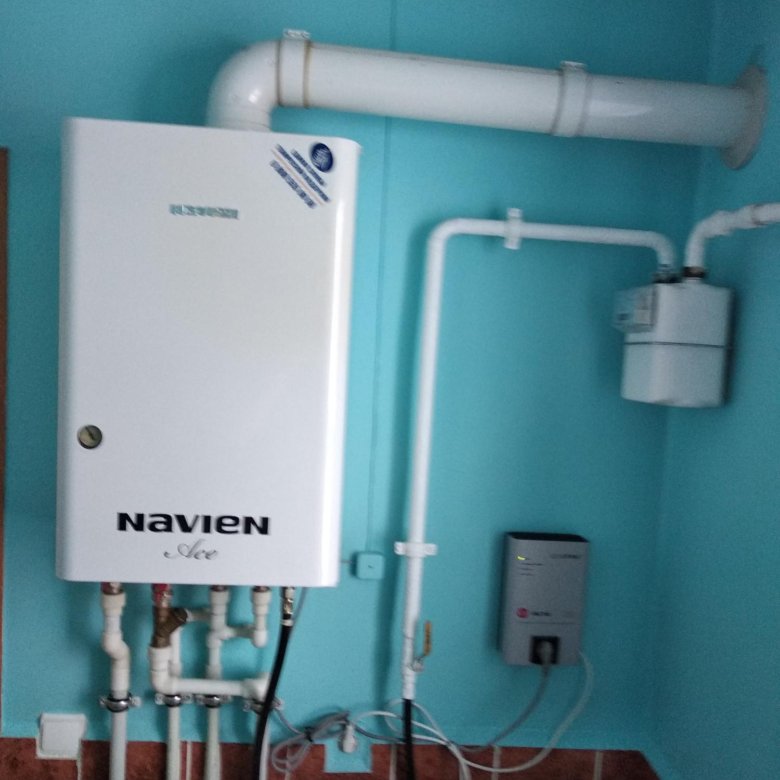

  2. Ace TURBO. Усовершенствованный котел, оборудованный горелкой с турбонаддувом и специальной системой SMPS-контроля, который регулирует процесс сгорания газа.

Важно!Газовые котлы Navien Ace могут работать как в автоматическом, так и в ручном режиме, что позволяет более точно задать параметры работы котла и максимально исключить ошибки в работе.

Бытовые котлы | Высокоэффективные газовые котлы


Бытовые котлы Navien экономят место и энергию.

Найти установщика

Самые современные конденсационные жаротрубные котлы в отрасли, теперь с большей теплопроизводительностью для дома любого размера.

• Подходит для небольших и больших домов

• Низкий уровень шума

• Диапазон регулирования до 15:1

• Встроенная возможность для нескольких зон

• Совместимость с Wi-Fi

• Расширяемость за счет каскадной технологии

Узнать больше о котлах
серии NFB-H

Котлы Navien NHB предлагают домовладельцам лучший в отрасли динамический диапазон, более длительную вентиляцию и возможность каскадирования для большей гибкости установки, а также простые в использовании встроенные элементы управления

  • Подходит для небольших и больших домов
  • Низкий уровень шума
  • Диапазон регулирования до 15:1
  • Встроенная возможность для нескольких зон
  • Каскад до 16 блоков

 Подробнее о котлах серии
NHB

ХАРАКТЕРИСТИКИ КОТЛОВ NAVIEN

Новый энергоэффективный подход к устаревшей системе

Все котлы Navien NHB и новые котлы NFB-H оснащены усовершенствованной системой горелок Navien. Самый большой в отрасли динамический диапазон означает более простую установку в нескольких зонах при сохранении высокой эффективности работы.

  • Намного более энергоэффективны, чем
    устаревшие котельные системы
  • Самая высокая энергоэффективность в отрасли
    — до 95% АФУЭ
  • Сертификат Energy Star
  • Поддерживается самой надежной в отрасли гарантией
    — 10 лет на теплообменники
  • Простая в использовании панель управления
  • Более длительный срок службы по сравнению с традиционными напольными котлами
  • Элегантный, чистый внешний вид
  • Повышает стоимость при перепродаже
  • Идеально подходит для замены или новой конструкции
  • Занимает примерно на 80% меньше места, чем
    традиционные напольные котлы

ПРЕИМУЩЕСТВА NAVIEN BOILERS

Традиционные котлы теряют тепло


Конденсационные котлы сохраняют его

Экономьте место, энергию и сокращайте выбросы парниковых газов с помощью высокоэффективных конденсационных котлов Navien. Низкая температура выхлопных газов обеспечивает более экономичную вентиляцию, а низкий уровень шума обеспечивает гибкие возможности установки в любом доме.

  • Экономия энергии, защита окружающей среды

    Технология конденсации в теплообменниках из нержавеющей стали котлов NFB-H и NHB экономит энергию и снижает выбросы парниковых газов.

  • Малый размер

    Котлы серий NFB-H и NHB имеют гладкую настенную панель с помощью

  • Управление с телефона

    Дополнительная система управления NaviLink™ Wi-Fi дает вам доступ к вашему котлу NHB и NFB-H из любой точки мира

  • Недорогая установка

    Низкая температура отработавших газов позволяет использовать ПВХ, ХПВХ, ULC S363, ПП и нержавеющую сталь, сокращая время и затраты на установку. В системе можно использовать 2-дюймовую вентиляцию до 60 футов или до 150 футов с 3-дюймовой вентиляцией

  • Низкий уровень шума

    С помощью этих тихоходных котлов возможна установка в медиа-комнатах, комнатах отдыха или любых жилых помещениях дома или рядом с ними

  • Точная регулировка температуры

    Диапазон регулирования до 15:1 для NHB и 15:1 для NFB-H — сложная система управления потоком газа обеспечивает высокий диапазон регулирования, который снижает потери энергии и чрезмерное количество циклов работы котла, а также улучшает контроль температуры для ГВС

Изучите области применения котлов Navien

Компактная конструкция занимает на 80 % меньше места, чем традиционные напольные котлы.

  • Плинтусные радиаторы
  • Системы лучистого обогрева пола
  • Фанкойлы

Защита окружающей среды при обогреве дома


Первичные конденсационные теплообменники Navien из нержавеющей стали восстанавливают дополнительное тепло, которое было бы потеряно в неконденсационных котлах, для снижения энергопотребления и выбросов CO₂, что позволяет поддерживать очень низкую температуру выхлопных газов. Настолько низкий, что экономичная труба из ПВХ сортамента 40 может использоваться для вентиляции практически во всех областях применения.

Найти установщика

Найти ближайшего установщика Navien Boiler


Найти установщика

Комбинированные котлы | Экологичность и энергоэффективность

Комбинированные бойлеры Navien обеспечивают бесконечную горячую воду по требованию, а также отопление всего дома для небольших и больших домов

Линейка Navien NCB-H предлагает домовладельцам более высокий динамический диапазон, более широкий диапазон БТЕ, более длительный вентиляция для более гибкой установки, совершенно новый простой в использовании многострочный ЖК-дисплей с улучшенными элементами управления и интуитивно понятной навигацией, а также модернизированный модуль горячего водоснабжения.

 Узнайте больше о серии
NCB-H

Серия высокоэффективных конденсационных жаротрубных комбинированных котлов NFC-H предлагает самые высокие показатели нагрева и ГВС, когда-либо встроенные в один компактный комбинированный котел.

 Подробнее о серии
NFC-H

Navien NCB-H Series

Обогрев помещений до 150 000 БТЕ/ч  | ГВС до 210 000 БТЕ/ч



Серия Navien NFC-H

Отопление до 199 900 БТЕ/ч | ГВС 210 000 БТЕ/ч

ХАРАКТЕРИСТИКИ КОТЛОВ NAVIEN

Совершенные


высокоэффективные комбинированные котлы
делают все… от самых маленьких квартир до больших домов
  • AFUE Сертификация 95% Energy Star
  • Самая строгая в отрасли гарантия — 10 лет на теплообменники
  • Занимает меньше места, чем напольный бойлер и баковый водонагреватель
  • Можно каскадировать с безбаковыми водонагревателями Navien NPE-2 для увеличения расхода ГВС
  • Простая в использовании панель управления
  • Элегантный, чистый внешний вид
  • Идеально подходит для замены или новой конструкции
  • Дополнительная система дистанционного управления NaviLink™ WiFi
  • Дополнительная система магнитной фильтрации NaviClean™

Узнайте больше о
серии NCB-H

Узнайте больше о
серии NFC-H

ПРЕИМУЩЕСТВА КОМБИ-БОЙЛЕРА NAVIEN

Инновации в области горячего водоснабжения


Домовладельцы могут доверять



  • Долговечные теплообменники Теплообменники комбинированных котлов

    Navien изготовлены из прочной нержавеющей стали.

  • Низкие эксплуатационные расходы

    Отдельный пластинчатый теплообменник из нержавеющей стали для ГВС обеспечивает один из самых высоких расходов среди всех комбинированных котлов в отрасли. (5,4 галлона в минуту при повышении температуры на 70º)

  • Дистанционный контроль температуры

    Система управления NaviLink™ Wi-Fi обеспечивает доступ к конденсационным комбинированным котлам NCB-H и NFC-H из любой точки мира

  • Несколько вариантов вентиляции

    Низкая температура выхлопных газов позволяет использовать вентиляцию из ПВХ, ХПВХ, полипропилена (жесткого и гибкого) и нержавеющей стали, что сокращает время и затраты на установку. Система может использовать 2-дюймовую вентиляцию до 60 футов или до 150 футов с 3-дюймовой вентиляцией.

  • Низкий уровень шума

    Бесшумные комбинированные котлы Navien позволяют устанавливать их в медиа-залах, комнатах отдыха или любых жилых помещениях дома или рядом с ними.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
