Газовый котел Navien Deluxe — это популярное климатическое устройство южнокорейской производственной корпорации KyungDong Navien.

Компания занимается производством и проектированием теплонагревательного оборудования, использующего в своей работе различные виды топлива: жидкое, твердое, газообразное и электроэнергию.

Navien Deluxe — это современная модификация двухконтурных газовых котлоагрегатов настенного размещения, выпущенного вместо модели Navien Ace.

Полный сборочный технологический процесс агрегатов осуществляется на заводских мощностях в Корее и соответствует по качеству стандартам ISO 9001.

  • 1 Достоинства и недостатки Навьен Делюкс
  • 2 Технические характеристики
  • 3 Что входит в комплектацию
  • 4 Основные ошибки и их устранение
  • 5 Установка и подключение
  • 6 Инструкция по эксплуатации Navien Deluxe

Газовый котел Навьен Делюкс 24 кВт

Южно-корейский производственный концерн KyungDong NAVIEN занимается разработкой и выпуском отопительного оборудования.

В ассортименте продукции имеются дизельные и газовые котлы напольного и настенного исполнения. Navien Deluxe 24К принадлежит к группе двухконтурных настенных газовых агрегатов.

Производится горячее водоснабжение и отопление жилых или производственных помещений площадью до 240 м2.

Для функционирования агрегата необходима подача природного или сжиженного газа (от сети или в баллонах), подключение к сети электропитания и подача холодной воды для нагрева. Кроме того, требуется подключение к заранее смонтированной системе отопления.

Агрегат подает в нее теплоноситель с заданной температурой, при необходимости производится подпитка до требуемого объема.

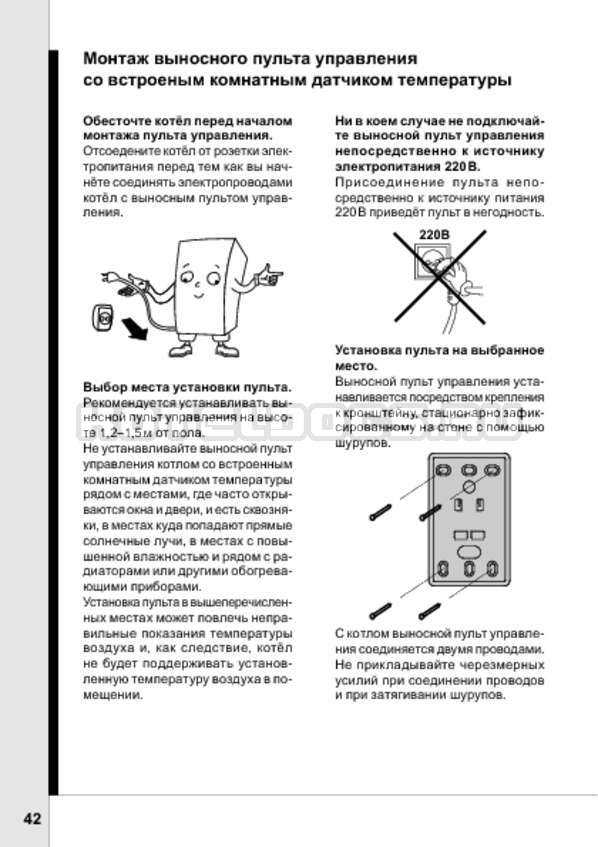

Управление работой котла выполняется при помощи выносного пульта, который может быть установлен в удобном месте.

Встроенный циркуляционный насос обеспечивает движение теплоносителя по системе обогрева и подачу ГВС под рабочим давлением.


Что входит в комплектацию

Оборудование этой фирмы предусматривает расширенный принцип управления с выносным пультом, способным выполнять настройку параметров и режимов. Агрегат имеет встроенную функцию датчика-термостата для контроля и поддержания температуры в доме.

Инженерные отличительные характеристики модификации:

  1. Высокоэффективные нержавеющие теплообменные аппараты раздельные по контуру отопления и ГВС с высоким коэффициентом теплопередачи.
  2. Автоматическое поддержание установленного давления теплоносителя в системе отопления.
  3. Фильтр очистки подпиточной воды от взвешенных веществ и солей жесткости.
  4. Дренажная система, для слива теплоносителя из змеевиков теплообменных аппаратов.
  5. Циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя, обеспечивает максимальный теплосъем тепла в котле и снижение расходов на отопление.
  6. Настройка температурного режима с точностью до 0,1С.
  7. Настройка летнего и зимнего режимов работы агрегата.
  8. Группа безопасности с предохранительно-сбросным клапаном и воздушником.
  9. Группа подпитки котла с центробежным насосом.
  10. Система дымоотвода.
  11. Вентилятор турбонаддува, установленный на входе в топку.

Технические характеристики

Рассмотрим технические характеристики котла Navien Deluxe 24К:

ПараметрЗначение
Тип котлаКонвекционный двухконтурный
Тип горелкиГазовая
Тепловая мощность котла9-24 кВт
Обслуживаемая площадь240 м2
УстановкаНастенная
КПД90,5%
Тип первичного теплообменникаТрубчатый, из нержавеющей стали
Тип топливаПриродный или сжиженный газ
Давление газа10-25 мбар (природный)
28 мбар (сжиженный)
Расход газа2,58 м3/час (природный)
2,15 кг/час (сжиженный)
Температура ОВ40°-80°
Температура ГВС30°-60°
Давление в контуре ГВС (макс)8 бар
Давление в отопительной системе (макс)3 бар
Габариты корпуса котла440x695x265 мм
Вес28 кг

Какой брать котел?

Чтобы выбрать оптимальный вариант котла от компании Навьен нужно ответить на несколько вопросов:

  • Какова общая площадь, которую необходимо отапливать устройству. Обычно максимальная мощность прямопропорциональна возможностям котла. То есть, модель мощностью в 24 кВт эффективно отопит 240 м2, а устройство на 40 кВт уже отлично справится с территорией до 400 м2.
  • Желаемый материал для теплообменника. Медь или нержавеющая сталь. Первый вариант используют в более дешевых моделях, но он обеспечивает не меньше тепла. Срок службы медных теплообменников немного ниже, чем у стальных (в среднем на 0,5-1 год).
  • Котел должен работать на магистральном и сжиженном газе. Так можно обезопасить свой дом от поломок на газотрассах и сэкономить, если отопление необходимо только время от времени. Например, если речь идет о загородном доме, куда семья выбирается раз в несколько месяцев.
  • Напольные модели занимают больше места, но гораздо проще в монтаже, по сравнению с настенными котлами.

Если нужен надежный двухконтурный газовый котел с пультом управления, температурными датчиками и вариативностью потребляемых мощностей, выбирайте корейский бренд «Navien».

30.09.2017

Возврат к списку

Достоинства и недостатки

Достоинствами агрегата принято считать:

  • Простота эксплуатации.
  • Регулировка режимов работы производится с выносного пульта и не требует никаких сложных или специальных действий.
  • Оптимальное для подобных устройств соотношение качества и стоимости.
  • Возможность одновременного отопления дома и подачи ГВС.
  • Монтаж и подключение котла не отличаются особой сложностью и могут быть выполнены самостоятельно.
  • Оборудование адаптировано к эксплуатации в российских условиях и способно работать на низких давлениях воды и газа, а также свободно переносит перепады и резкие скачки давления.

Недостатками являются:

  • Пользователи единодушно сетуют на слишком высокий уровень шума от вентилятора и хлопки при запуске горелки.
  • Теплообменник из нержавейки менее эффективен, чем медный узел, использованный в других сериях. Положение в какой-то степени спасает наличие турбонаддува, но он же ускоряет выход узла из строя.
  • Существует необходимость приобретения стабилизатора. Несмотря на заверения производителей о способности автоматически компенсировать колебания сети в пределах 30 % от номинала, на практике котлы просто отключаются. Также недостатком является отсутствие возможности автономной работы, без электричества. Любое отключение чревато прекращением обогрева с непредсказуемыми последствиями.

ВАЖНО!

Как достоинства, так и недостатки котлов Навьен в большинстве присущи всем подобным агрегатам и могут считаться особенностями конструкции агрегатов.

Лучшие двухконтурные газовые котлы Navien

Двухконтурный газовый котел не только обогревает дом, но и нагревает воду. Вариант подходит при отсутствии возможности подключения к централизованному водоснабжению. В рейтинге представлены лучшие модели данного типа по мнению потребителей.

Navien Deluxe S COAXIAL-16k 16 кВт

Практичное и надежное устройство для обогрева объектов площадью до 160.0 кв. м. Подключается к сети 220 В.

Снабжено камерой сгорания закрытого типа. За счет мощности 16 кВт отлично справляется со своей задачей.

Преимуществом является экономичный расход топлива — 1.72 куб. м/час. Максимальная тепловая нагрузка модели составляет 24 кВт.

Теплоноситель нагревается до 80 °С. Производительность горячей воды зависит от температуры: 25°C — 13.8 л/мин, 40°C — 8.6 л/мин.

Характеристики:

  • мощность — 8 — 16 кВт;
  • расход газа: природного — 1.72 куб. м/час, сжиженного — 1.43 куб. м/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 40х66.5х25.5 см;
  • вес — 28 кг.

Плюсы

  • красивый дизайн;
  • качественные запчасти;
  • внешнее управление;
  • простое обслуживание.

Минусы

  • шумная работа;
  • быстро ломается пульт.

Navien DELUXE 40K 40 кВт

Универсальное оборудование для производственных и жилых объектов. Эффективно для обогрева помещений площадью до 400.0 кв. м. и для организации ГВС. За счет веса 30 кг установка занимает минимум времени.

Подключается к электросети 220 В. Коэффициент полезного действия составляет 91.5 %. В час расходуется 4.39 куб. м природного и 3.58 кг сжиженного топлива.

Номинальное давление газа составляет 10 — 25 мбар. В минуту подается до 22.9 л воды температурой 25°C под давлением до 8 бар.

Характеристики:

  • мощность — 14 — 40 кВт;
  • расход газа: природного — 4.39 куб. м/час, сжиженного — 3.58 кг/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 44х69.5х26.5 см;
  • вес — 30 кг.

Плюсы

  • недорогой;
  • подходит для частного дома;
  • быстро отапливает помещение.

Минусы

  • большой расход топлива;
  • шумная работа.

Navien DELUXE 16K 16 кВт

Отопительный котел с системой защиты от замерзания и нагрева, газ контролем и другими датчиками, обеспечивающими безопасность эксплуатации.

Подключается к сети 220В. Есть возможность использования горячей воды при низком давлении.

Мощность 16 кВт обеспечивает эффективность оборудования в помещениях 160 кв.м. КПД модели составляет 91.2 %.

Вода в теплоносителе нагревается до 80 градусов в течение часа. Расход газа зависит от типа топлива: природное — 1.72 куб. м/час, сжиженное — 1.43 кг/час.

Характеристики:

  • мощность — 9 — 16 кВт;
  • расход газа: природного — 1.72куб. м/час, сжиженного — 1.43 кг/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 44х69.5х26.5 см;
  • вес — 28 кг.

Плюсы

  • качественная сборка;
  • компактность;
  • стабильная работа при перебоях электричества;
  • быстрый обогрев помещения.

Минусы

  • шумный;
  • нельзя подключить внешнее управление.

Устройство

В состав основных узлов отопительного агрегата Navien Deluxe 24К входят:

  • Теплообменники (основной и вспомогательный) из нержавеющей стали для ОВ и ГВС.
  • Расширительный бак.
  • Газовая горелка.
  • Циркуляционный насос.
  • Вентилятор для наддува горения.
  • Трехходовой и газовый клапаны, обеспечивающие изменение режимов работы.
  • Платы, датчики, узлы управления и т.д.

Принцип действия агрегата заключается в нагреве воды и теплоносителя посредством тепловой энергии от сжигания газа.

Теплообменник обеспечивает раздельное передвижение ОВ и ГВС без смешивания. Трехходовой кран обеспечивает заданную температуру ОВ перед подачей в систему.

Циркуляционный насос дает необходимый импульс потоку, а вентилятор обеспечивает подачу свежего воздуха для усиления эффективности горения газа.

Лучшие напольные газовые котлы Navien

Напольный котел — оптимальный вариант для обогрева помещения от 80 до 800 кв.м. При этом расход топлива такого оборудования экономичный. В рейтинге представлены лучшие модели по мнению покупателей.

Navien GA 35KN 35 кВт

Высокопроизводительная модель для отопления помещений до 350 квадратных метров. Оснащена закрытой камерой сгорания отработанного топлива.

Обладает коэффициентом полезного действия 91.4 %. Оборудована датчиками для обеспечения безопасности эксплуатации, в том числе газ-контролем.

Управляется с помощью пульта. Потребляет 3.34 куб. м топлива в час. Теплоносители нагреваются за короткий срок до 85 °С.

Производительность горячей воды составляет 12.5 л/мин при температуре 40°C.

Характеристики:

  • мощность — 35 кВт;
  • расход газа: природного — 3.34 куб. м/час, сжиженного — 2.94 кг/час;
  • температура теплоносителя — 40 — 85 °С;
  • габариты — 40.2х85.6х63.1 см;
  • вес — 26 кг.

Плюсы

  • красивый дизайн;
  • выносной пульт;
  • быстрый обогрев;
  • прочный корпус.

Минусы

  • налет на теплообменнике;
  • шумный.

Navien GST 49 кВт

Многофункциональная модель для отопления дома и организации горячего водоснабжения. Котел подключается к сети 220 В.

В час потребляет 5.5 куб. м топлива. Подходит для административных и производственных объектов, поскольку способ за короткий срок обогреть помещение площадью до 490 кв.м.

Давление газа не превышает 25 мбар. Температура теплоносителя составляет 40 — 85 °С, а производительность воды — до 28.1 л в минуту. Управление простое с помощью пульта.

Безопасность эксплуатации обеспечивается датчиками от перегрева и промерзания.

Характеристики:

  • мощность — 49 кВт;
  • расход газа: природного — 5.5 куб. м/час;
  • температура теплоносителя — 40 — 85 °С;
  • габариты — 49.1х90.6х76.4 см;
  • вес — 84 кг.

Плюсы

  • невысокая цена;
  • пульт управления;
  • высокая мощность.

Минусы

  • тяжелый;
  • шумный.

Navien GST 60KN 60 кВт

Мощное оборудование для отопления помещений площадью до 600 квадратных метров. Выполнено из нержавеющей стали и снабжено качественными теплообменниками, что гарантирует долгий срок службы.

Коэффициент полезного действия составляет 90 %.

В час котел потребляет 6.5 куб. м природного газа.

Использование сжиженного топлива не предусмотрено. Теплоноситель нагревается до 85 °С. Производительность горячей воды высокая — до 34.4 литров в минуту.

Характеристики:

  • мощность — 60 кВт;
  • расход газа: природного — 6.5 куб. м/час;
  • температура теплоносителя — 40 — 85 °С;
  • габариты — 49.1х90.6х76.4 см;
  • вес — 94 кг.

Плюсы

  • качественные материалы;
  • простая эксплуатация;
  • хорошо справляется со своей задачей.

Минусы

  • нельзя подключить расширительный бак;
  • быстро остывает при отключении электричества.

Для каких помещений лучше всего подходит?

Настенные газовые котлы Navien Deluxe 24k предназначены для обогрева жилых или общественных (производственных) помещений площадью до 240 м2.

Они не используются в промышленных цехах, имеющих высокие потолки и нуждающихся в других способах отопления.

Эти котлы являются наиболее распространенными образцами для использования в коттеджах и частных домах, поскольку способны обслуживать площадь двухэтажного дома или коттеджа средней величины.

ОБРАТИТЕ ВНИМАНИЕ!

Большинство пользователей приобретает такие агрегаты для домов меньшей площади, что не всегда дает ожидаемый эффект. Чрезмерная мощность котла иногда создает нежелательный эффект частого включения-отключения устройства, вследствие чего происходит быстрый износ узлов котла и преждевременный выход их из строя.

Лучшие газовые котлы Navien в соотношении цена/качество

Надежность продукции от данного бренда подтверждается многочисленными отзывами покупателей. При выборе котла стоит изучить рейтинг из трех популярных газовых котлов Navien.

Navien DELUXE COAXIAL 24K 24 кВт

Настенное оборудование, предназначенное для помещений до 240 квадратных метров. Отличается высокой производительностью.

Может использоваться для подачи горячей воды в 2 точки. Выполнено в компактном корпусе.

Оснащено стойким к коррозии теплообменником.

Нагревает воду в объемах до 13,8 л/мин при температуре 30 — 60 °С.

Температура в отопительном контуре составляет до 8 градусов при давлении 3 бар. Экономно расходует ресурсы: в час потребляет 2.58 куб. м природного газа.

Возможно использование сжиженного топлива. Продукты горения выходят через коаксиальный дымоход диаметром 60/100 мм.

Характеристики:

  • мощность — 9 — 24 кВт;
  • расход газа: природного — 2.58 куб. м/час, сжиженного — 2.15 куб. м/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 44х69.5х26.5 см;
  • вес — 28 кг.

Плюсы

  • невысокая цена;
  • пульт управления;
  • быстрый обогрев;
  • организация гвс.

Минусы

  • повышение давления до критической отметки;
  • не подходит для систем отопления с антифризом.

Navien DELUXE 24K 24 кВт

Устройство для обогрева объектов площадью до 240.0 кв. м и организации ГВС. Оснащено раздельными теплообменниками, что является преимуществом при жесткой воде.

Работает от сети 220 В. Для стабильной работы рекомендуется установка стабилизатора.

Модель оснащена закрытой камерой сгорания под дымоход 60/100. Управление осуществляется с помощью пульта.

Расходуется 2.58 куб. м газа в час. КПД котла составляет 90.5 %. Давление газа не превышает 25 мбар. В минуту подается 13.8 л при температуре 25°C.

Характеристики:

  • мощность — 9 — 24 кВт;
  • расход газа: природного — 2.58 куб. м/час, сжиженного — 2.15 куб. м/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 44х69.5х26.5 см;
  • вес — 28 кг.

Плюсы

  • приемлемая цена;
  • компактные габариты;
  • удобные настройки;
  • управление с пульта.

Минусы

  • шумная работа;
  • хлипкое крепление на клапане.

Navien ATMO 24AN 24 кВт

Устройство с открытой камерой сгорания, подходящее для обогрева жилых и производственных объектов.

Дополнительной функцией является обеспечение горячего водоснабжения. За счет мощности 24 кВт на обогрев помещения уходит минимум времени.

Читайте также:  Расход газа на отопление дома 100 м² — норма, расчет потребления, калькулятор, рассчитываем самостоятельно, ошибка 16 навьен айс,отопление на пропане, ошибка 06 на котле навьен,котлы отопления на сжиж

При этом расход топлива экономичный — 2.47 куб. м/час, а давление не превышает 18 мбар. В минуту подается до 13. л воды.

Объема хватает на 2 точки. КПД устройства составляет 86%, что гарантирует его эффективность.

Для безопасной эксплуатации предусмотрена система защиты от перегрева и газ-контроль.

Характеристики:

  • мощность — 9 — 24 кВт;
  • расход газа: природного — 2. 47 куб. м/час, сжиженного — 2.15 куб. м/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 43х72х32 см;
  • вес — 27 кг.

Плюсы

  • простая установка;
  • удобные настройки;
  • высокое качество;
  • функциональность.

Минусы

  • слабая плата управления;
  • неравномерная температура в конторе ГВС.

Чем отличается данная модель от других представителей серии?

В составе серии имеются следующие модели:

  • Navien Deluxe Coaxial 24k.
  • Navien Deluxe Plus 24k.
  • Navien Deluxe 24k.

Отличия моделей друг от друга невелики. Модель «Коаксиал» рассчитана под использование горизонтального коаксиального дымохода (тип «труба в трубе»), удобного при монтаже в уже обжитом доме.

Она не требует сложной организации прохода дымохода сквозь перекрытия и кровлю. Модель «Plus» имеет встроенную прямо в корпус панель управления, что удобно при установке агрегата на кухне.

Базовая модель Navien Deluxe имеет два патрубка для вывода продуктов горения и подачи свежего воздуха, отдельного для каждой линии.

Они могут быть подключены как к вертикальным трубопроводам, так и выведены сквозь стену.

Лучшие настенные газовые котлы Navien

В малогабаритных помещениях можно установить настенный котел. Он бывает одно- и двухконтурным, что позволяет выбрать модель с учетом потребностей. В рейтинге представлено отопительное оборудование с лучшими характеристиками.

Navien Deluxe S COAXIAL-13k

Отопительный котел с газовой горелкой, снабженный двумя конторами. Имеет мощность 13 кВт, что делает его эффективность в помещениях площадью до 130 квадратов. КПД устройства составляет 91.2 %.

Управление происходит с помощью пульта. Информация о работе выводится на дисплей. Расход топлива составляет 1.4 куб. м/час.

При этом давление топлива составляет до 25 мбар.

Продукты горения выводятся через коаксиальный дымоход диаметром 60/100 мм. Производительность горячей воды зависит от температуры: 25°C — 13.8 л/мин, 40°C — 8.6 л/мин.

Характеристики:

  • мощность — 8 — 13 кВт;
  • расход газа: природного — 1.4 куб. м/час, сжиженного — 1.16 кг/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 40х65.5х25.5 см;
  • вес — 26 кг.

Плюсы

  • компактность;
  • прочный корпус;
  • удобное управление;
  • высокая производительность.

Минусы

  • хлипкие уплотнительные кольца;
  • сильный шум.

Navien DELUXE PLUS 13K 13 кВт

Котел с закрытой камерой сгорания и моделируемой системой турбо наддува, за счет которой снижается потребление топлива.

В час расходуется всего 1.4 куб. м природного и 1.16 кг сжиженного газа.

Устройство подключается к сети 220В, защищено системой защиты от перепадов в электроснабжении и защитой от промерзания при падении температуры воды ниже 10°С.

Мощность 13 кВт обеспечивает быстрый обогрев небольших помещений. Можно установить бойлер на 8 л. При температуре 25°C подача воды составит 11.5 литров в минуту.

Характеристики:

  • мощность — 7 — 13 кВт;
  • расход газа: природного — 1.4 куб. м/час, сжиженного — 1.16 кг/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 45х69.5х26.5 см;
  • вес — 28 кг.

Плюсы

  • приемлемая цена;
  • эффективная работа;
  • управление с пульта;
  • организация ГВС.

Минусы

  • повышение давления до критической отметки;
  • сложности с поиском оригинальных запчастей.

Navien Deluxe S COAXIAL-24k

Оборудование универсальное, так как подходят для жилых и производственных помещений с площадью до 240 кв. м.

Оснащено системой защиты от промерзания и перегрева, а также газ-контролем. КПД модели составляет 91. 4 %, что подтверждает ее эффективность.

Котел потребляет 2.58 куб. м топлива в час. Продукты горения удаляются через коаксиальный дымоход диаметром 60/100 мм.

Производительность воды при температуре 40 градусов составляет 8.6 л/мин.

Характеристики:

  • мощность — 8 — 24 кВт;
  • расход газа: природного — 2.58 куб. м/час, сжиженного — 2.15 кг/час;
  • температура теплоносителя — 40 — 80 °С;
  • габариты — 40х65.5х25.5 см;
  • вес — 26 кг.

Плюсы

  • компактность;
  • тихая работа;
  • управление с пульта;
  • недорогой.

Минусы

  • короткий шнур;
  • не подсвечивается дисплей.

Технические характеристики Navien Deluxe Plus 24k

Технические характеристики модели Navien Deluxe Plus практически не отличаются от параметров базовой модели Deluxe 24К.

Единственное отличие — более высокий КПД, составляющий 91,7% против 90,5% у базовой модели.

Кроме того имеется повышенный расход ГВС в режиме 35°, составляющий 9,9 л/мин.

Скачать инструкцию

Скачать инструкцию можно здесь.

Инструкция по подключению

Монтаж котла производится на прочную и монолитную стену, способную выдерживать вес устройства — около 30 кг.

Крепление на гипсокартонные перегородки запрещается. Для установки используются анкерные болты и соответствующие кронштейны.

Для снижения уровня шума и предотвращения распространения вибрации по всем помещениям рекомендуется между корпусом и несущей стеной устанавливать эластичные (резиновые) демпфирующие прокладки.

Никакой сложности в подключении нет, главной задачей является правильное присоединение нужных трубопроводов к соответствующим штуцерам устройства. Большинство проблем возникает на стадии монтажа системы отопления и разводки ГВС.

ВАЖНО!

Необходимо обеспечить соответствие присоединительных размеров для всех трубопроводов и газовой магистрали.

Виды газовых котлов Navien

Котлы от бренда Navien классифицируются по следующим признакам:

  1. Количество контуров. Одоконтурные предназначены для обогрева помещений. Их устанавливают при возможности подключения к централизованной системе водоснабжения. Двухконтурные предназначен для обеспечения ГВС и одновременного отопления объектов.
  2. Тип установки. Котлы устанавливаются на пол и на стену. Разница между ними по мощности и габаритам. Напольные используются для отопления больших площадей.
  3. Конструкция камеры. У моделей с открытыми камерами горение осуществляется при поступлении воздуха, поэтому необходима качественная вентиляция. У устройств с закрытой камерой продукты горения выводятся наружу принудительным путем.

Диапазон цен

Стоимость котла Навьен Делюкс 24К находится в пределах 30-32 тыс руб, в зависимости от региона, продавца и логистических условий.

В отдаленных районах цена может подрасти из-за сложности транспортировки. Необходимо учитывать стоимость доставки, монтажа и прочие накладные расходы, которые могут заметно увеличить общую сумму расходов.

Кроме того, надо оформить гарантийный договор с сервисной организацией, поскольку магазины ремонтом и обслуживанием техники не занимаются.

ОБРАТИТЕ ВНИМАНИЕ!

Планируя установку котла, следует параллельно посчитать стоимость монтажа системы отопления и разводки ГВС, которые также потребуют немалых расходов.

На что обратить внимание при монтаже котлов Navien Ace

Поскольку к котлу Navien прилагается подробная русифицированная инструкция, особых проблем с его установкой и запуском не возникает – монтировать оборудование можно самостоятельно.

…

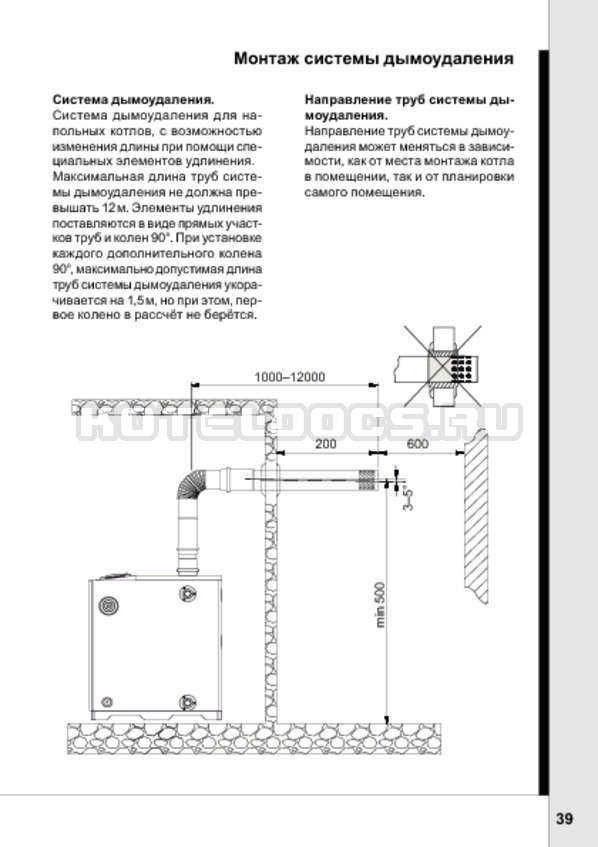

Однако специалисты советуют обратить внимание на систему отвода продуктов горения. Они могут выводиться через стандартный дымоход либо устанавливаться как отдельная конструкция. В случае, если указанные способы вывода газов не подходят, можно установить коаксиальный дымоход.
Важно!Коаксиальные дымоходы могут использоваться в помещениях, площадь которых не превышает 110 кв.м при мощности котлов не выше 11 кВт.

инструкция по ремонту, его устройство, настройка и описание всех возможных ошибок и их устранение > Домашнее инженерное оборудование

Источник: Девушка ЭВЕЛИНА РАЗМЕР ГРУДИ 5 https://aga.sibirki.su/id_2702.html район и метро – на Сибирках

Газовые котлы южно-корейской фирмы Navien хорошо знакомы российским пользователям.

Они обладают оптимальным сочетанием цены и качества, адаптированы к российским климатическим и технологическим условиям.

Стоимость оборудования Navien вдвое ниже, чем у европейских аналогов.

Производитель позаботился о том, чтобы котлы выдерживали перепады или низкое давление воды, газа, самостоятельно компенсировали до 30% падения напряжения в сети электрического тока.

Рассмотрим технологию настройки и методы устранения наиболее распространенных ошибок, возникающих при работе агрегатов.

Содержание статьи

  • 1 Инструкция по ремонту газовых котлов Навьен (Navien)
  • 2 Как правильно отрегулировать и запустить
  • 3 Инструкция по эксплуатации
  • 4 Запуск самодиагностики
  • 5 Основные коды ошибок и их расшифровка
  • 6 Часто встречающиеся неисправности и их устранение
    • 6.1 Е 01-02
    • 6.2 Е 03
    • 6.3 Е 05
    • 6.4 Е 09
    • 6.5 Е 10
    • 6.6 Е 13
    • 6.7 Е 16
    • 6.8 Е 18
    • 6.9 Е 27
  • 7 Почему падает давление
  • 8 Причины роста давления
  • 9 Проблемы включения
  • 10 Долго не запускается
  • 11 Что делать, если подтекает атмосферник?
  • 12 Отзывы владельцев
  • 13 Полезное видео
  • 14 Заключение

Инструкция по ремонту газовых котлов Навьен (Navien)

Основные настройки котлов выполняются одновременно с первоначальной установкой.

Производится подключение ко всем необходимым коммуникациям и системам:

  • Подача газа.
  • Подача воды.
  • Присоединение прямого и обратного трубопровода системы отопления (ОВ, теплоноситель).
  • Подключение к сети электропитания.
  • Система подачи ГВС (разводка на точки разбора).

Первичная настройка котла производится при помощи ДИП-переключателей и резистора, регулирующего подачу (давление) газа. Они расположены на плате управления агрегатом.

ВАЖНО! Самостоятельная настройка газовых котлов Навьен настоятельно не рекомендована. Для выполнения этой процедуры следует пригласить специалиста из сервисного центра.

Как правильно отрегулировать и запустить

Порядок действий:

  • ПроцеДypa запуска котла начинается с наполнения водой. Газовые двухконтурные агрегаты не нуждаются в установке дополнительных устройств, поэтому надо просто открыть вентиль подпитки и довести давление до 1,5-2 Ат.
  • После этого вентиль закрывается, в системе и на самом агрегате удаляются воздушные пробки, для чего используются краны Маевского на радиаторах и воздушный клапан в котле.
  • Затем надо сбросить воздух с циркуляционного насоса. снимается кожух, включаются регуляторы нагрева воды. Появляются специфические звуки, свидетельствующие о работе системы. На насосе понемногу откручивается винт посередине, до появления воды. Эту процедуру надо проделать 2-3 раза, после чего воздух из насоса будет полностью удален.
  • Как только циркуляционный насос будет приведен в рабочее состояние, произойдет электронный запуск горелки и начнет функционировать система нагрева ОВ.

На этом процеДypa первичного запуска и регулировки завершается.

Инструкция по эксплуатации

Эксплуатация газовых котлов Navien производится в автоматическом режиме, при котором участие человека минимально.

От владельца требуется только наблюдение за показаниями на дисплее и своевременная реакция на появление кода ошибки.

Кроме того, пользователь определяет режим работы — летний или зимний

:

  • Летний режим определяется только нагревом ГВС.
  • Зимний режим запускает систему отопления одновременно с подачей ГВС.

На дисплее имеется кнопка с соответствующей пиктограммой (обозначение снежинки или солнышка).

Если требуется настроить температуру ОВ или иные параметры системы отопления, должен быть включен зимний режим функционирования. Регулировка температуры ОВ производится при мигающем значке радиатора.

Если он горит ровно, дисплей показывает существующую температуру. Нажав на кнопку «радиатор», чтобы значок замигал, нажимают на кнопки «+» или «-», чтобы изменить заданную температуру теплоносителя.

Значок перестает мигать через некоторое время (несколько секунд), а котел начнет греть или охлаждать теплоноситель в соответствии с полученными указаниями.

Запуск самодиагностики

Система самодиагностики котлов Navien функционирует постоянно и в отдельном запуске не нуждается.

Вероятность отказа того или иного узла существует в любое время, поэтому датчики подают сигналы о состоянии определенных элементов в режиме 24/7, не останавливаясь никогда.

Если датчик по каким-либо причинам прекращает работать, на дисплее тотчас загорается соответствующий код ошибки. Это важная функция, способствующая сохранению работоспособности и своевременному устранению возникших неполадок.

Основные коды ошибок и их расшифровка

Рассмотрим, какие коды ошибок могут появиться на дисплее агрегата:

Код ошибкиТип неисправности
Е01-02Отсутствие теплоносителя в системе (сбой работы датчика протока)
Е03Отсутствие пламени
Е04Ложное свидетельство о наличии пламени (пробой искры на датчик)
Е05Обрыв датчика температуры ОВ
Е06КЗ датчика температуры ОВ
Е07Обрыв датчика температуры ГВС
Е08КЗ датчика температуры ГВС
Е09Отказ вентилятора
Е10Сбой в работе системы дымоудаления
Е13КЗ датчика протока ОВ
Е15Неисправность или отказ платы управления
Е16Превышение допустимой температуры нагрева котла
Е18 Перегрев датчика дымоудаления
Е27КЗ или обрыв датчика давления воздуха

Появление большинства ошибок сопровождается остановкой работы котла, что опасно в зимнее время, поэтому реагировать на них следует максимально оперативно.

Часто встречающиеся неисправности и их устранение

Рассмотрим основные способы устранения возникших ошибок:

Е 01-02

Эта ошибка свидетельствует о перегреве оборудования из-за отсутствия ОВ в системе. Решение проблемы состоит в прочистке трубопроводов или проверке насоса. Как вариант, необходимо удалить воздух из системы (в первую очередь, из насоса).

Е 03

Производится проверка на работоспособность датчика наличия пламени. Очистка электродов воспламенения.

Также необходимо проверить наличие газа в магистрали или баллонах.

Е 05

Неисправность датчика температуры устраняется проверкой его состояния. Производится измерение сопротивления датчика при определенной температуре. Если показания соответствуют эталонным, необходимо прочистить контакты.

Если показания датчика не соответствуют табличным значениям, требуется замена на новый, работоспособный экземпляр.

Е 09

Прежде всего следует измерить сопротивление на обмотках вентилятора, которое должно составлять 23 Ом.

Проверить, имеется ли электропитание на клеммах. Если обнаружены серьезные неполадки, производится полная замена вентилятора.

Е 10

Чаще всего, проблема кроется в самом датчике. Необходимо проверить его состояние, почистить контакты, при необходимости — заменит

Е 13

Датчик протока нередко залипает из-за засорения исполнительного механизма мелким мусором, известковыми отложениями и т.п. Если очистка датчика не дает ожидаемого результата, проверяется возможный пробой на плату управления.

При отсутствии результата производится замена датчика.

Е 16

Перегрев котла может иметь несколько причин, наиболее распространенной из которых является засорение теплообменника и слабый проток ОВ. Защита сpaбатывает при 98°, отключение аварии происходит при охлаждении котла до 83°.

Путей решения проблемы два — сначала следует прочистить (в сложных случаях — заменить) теплообменник, при отсутствии положительного результата производят замену датчика.

Е 18

Перегрев датчика дымоудаления происходит при закупорке дымохода. Причиной может стать намерзание конденсата, сильный ветер снаружи, попадание в дымоход посторонних предметов или мусора. Если устранение помех выводу продуктов горения никаких результатов не приносит, следует заменить датчик.

Е 27

Отсутствие давления воздуха при работающем вентиляторе чаще всего свидетельствует о засорении воздухопровода или о необходимости замены датчика. Чаще всего причина кроется именно в нем, поскольку попадание посторонних предметов в закрытый воздушный канал крайне затруднено.

Почему падает давление

Причиной падения давления воды в системе может быть только протечка. При этом, она может быть как в самом котле, так и вне его — в трубопроводах, радиаторах и т.д.

Необходимо открыть вентиль подпитки, запустить котел и тщательно осмотреть всю систему, шаг за шагом. Если протечек не найдено, надо осмотреть котел. В поисках причины следует руководствоваться скоростью падения давления.

Возможно, вода уходит в расширительный бак, в котором порвалась мембрана. Другой причиной может стать износ пpeдoxpaнительного клапана. Если он соединен с канализацией, то протечка будет незаметна.

ОБРАТИТЕ ВНИМАНИЕ! В любом случае, падение давления свидетельствует о том, что она куда-то уходит. Отыскать протечку необходимо, иначе возможно намокание и разрушение конструкций дома.

Причины роста давления

Возрастание давления в котле прежде всего демонстрирует пpeдoxpaнительный клапан, который начинает стравливать излишки. Данная проблема нередко вводит в недоумение даже опытных специалистов.

Причина кроется во вторичном теплобменнике. Горячая вода нагревается от уже нагретой ОВ, получая энергию в пластинчатом вторичном теплообменнике. Обе жидкости обмениваются тепловой энергией, не смешиваясь между собой.

Но, если возникает свищ, позволяющий воде из системы ГВС проникать в систему отопления, давление станет повышаться, стремиться уравновеситься с более высоким давлением бытовой горячей воды.

При возникновении подобной проблемы следует заменить вторичный теплообменник, поскольку ремонт его сложен и малоэффективен.

Проблемы включения

Причин возникновения подобной неисправности может быть несколько:

  • Отсутствует напряжение в сети (или слишком сильно уменьшилось, стало меньше 150 В).
  • Нет газа.
  • Котел заблокирован системой защиты, включившейся из-за появления критической ошибки (перегрев свыше 98°).

Возможно возникновение и других причин отказа. Прежде всего, следует проверить напряжение в сети.

Котел способен компенсировать колебания до 30%, но, при более значительных изменениях, он просто не запустится. Решить вопрос можно, используя отдельную розетку и установив стабилизатор.

Если все возможные причины проверены и устранены, а котел продолжает безмолвствовать, следует пригласить мастера. Возможно, причиной стал отказ блока управления, пробой или иная серьезная неполадка.

Предпринимать попытки самостоятельно решить вопрос не следует, это может стать причиной окончательного разрушения агрегата.

Долго не запускается

Запуск котла производится при достижении определенных условий. Если температура или давление воды (ОВ, ГВС) находятся в заданном диапазоне, запуск нагрева не будет происходить до момента остывания.

Возможной причиной также может стать частичное засорение фильтра воды, замедляющего прохождение потока и изменяющего режим циркуляции. Возможны затруднения работы циркуляционного насоса, забитого известковыми отложениями или мелким мусором.

Скачать инструкцию Скачать инструкцию можно здесь.

Что делать, если подтекает атмосферник?

У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.

Появление течи пpaктически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища.

Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.

Работа сложная и требующая участия подготовленного человека.

Отзывы владельцев

Рассмотрим отзывы пользователей, которые столкнулись с некоторыми проблемами эксплуатации агрегатов Navien:

{{ reviewsOverall }} / 5 Оценка владельцев (7 голосов) Ваше мнение Количество проголосовавших Знакомы с технологией? Оставьте свой отзыв! 0″ > Сортировать по:Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

/ 5

Проверено {{{review.rating_comment | nl2br}}}

Показать еще itemsPerPage”> {{ pageNumber+1 }} Знакомы с технологией? Оставьте свой отзыв!

  • Ваше мнение

Обнаруженные ошибки или возникшие проблемы сложно определить самостоятельно.

Ошибки, выданные на дисплей, иногда оказываются следствием внешних воздействий, а не поломки соответствующих узлов.

Поэтому рекомендуется поручать устранение проблем специалистам, которые имеют опыт и способны определить истинные причины появившихся неисправностей.

Полезное видео

В данном разделе вы ознакомитесь с тем, как включить или устранить те или иные ошибки вашего котла (напольного) своими руками, а также что делать если он не включается + схема подключения:

Заключение

Ремонт и настройка котлов Навьен не отличаются особой сложностью, но требуют опыта и досконального знания конструкции агрегата.

Попытки решения проблем своими руками нередко только усугубляют возникшую проблему, усиливают нераспознанные неполадки.

Неквалифицированный ремонт может окончательно разрушить важные системы и узлы агрегата, что потребует полной замены котла.

Поэтому настоятельно рекомендуется обращаться к специалисту, даже если появилась уверенность в правильном определении источника проблемы.

Опыт профессионала — самый надежный вариант безошибочного определения и устранения возникшей неисправности.

ВконтактеFacebookTwitterGoogle+Одноклассники

Газовые котлы Viessmann Vitopend 100-W: обзор моделей, отзывы, инструкция

Подробное описание настенных газовых котлов Висман. Отзывы и технические хаpaктеристики двухконтурных и одноконтурных котлов. Инструкция, устройство и особенности модели….

03 03 2023 21:28:41

Печь-камин с водяным контуром: ТОП-10 лучших моделей для дачи, обзор хаpaктеристик, достоинства и недостатки устройств

Из данной статьи вы узнаете о печи-камине в водяным контуром для дачи и ознакомитесь с техническими хаpaктеристиками, достоинствами и недостатками. Обзор ТОП-10 устройств и на что обратить внимание при выборе….

02 03 2023 18:21:46

Индивидуальные автономные системы отопления дома

Создание локальной отопительной системы в доме. Монтаж системы отопления. Подбор оборудования и материалов….

01 03 2023 20:49:24

Кран Маевского: устройство и принцип работы воздухоотводчика

Что такое кран Маевского. Принцип работы, виды и хаpaктеристики воздухоотводчиков. Установка крана Маевского. Применение крана Маевского для радиаторов и других…

28 02 2023 19:31:35

ТОП-10 лучших перфораторов Зубр: рейтинг 2019 года, хаpaктеристики устройств и технические параметры, отзывы покупателей

Из данной статьи вы узнаете о лучших перфораторах Зубр и как выбрать прибор, а также ознакомитесь с техническими хаpaктеристиками устройств. Обзор ТОП-10 моделей и отзывы покупателей….

27 02 2023 18:39:34

Выбираем теплоноситель для системы отопления: особенности, свойства, хаpaктеристики

Выбор теплоносителя для системы отопления: пропиленгликоль, этиленгликоль, глицерин. Расчет, подбор и заливка незамерзающей жидкости: -30 или – 65 °С, Диксис, Теплый Дом, Термагент, Термос….

26 02 2023 21:14:22

Стоун Хаус сайдинг: виды, плюсы и минусы, описание, технические хаpaктеристики и нюансы монтажа

В данной статье вы узнаете о плюсах и минусах Стоун Хаус сайдинга, узнаете о всех его разновидностях, о нюансах монтажа, а так же мы предоставим вам его подробные технические хаpaктеристики….

25 02 2023 11:45:27

Выбираем настольные газовые плиты под баллонный газ для дачи: обзор моделей

Как выбрать настольную газовую плиту под баллонный газ с 1,2 и 4 конфорками. Рейтинг и обзор популярных марок: Гефест, Мечта, Дарина, Дельта. Размеры плит, расход газа….

24 02 2023 15:18:10

Как выбрать радиаторы отопления для квартиры и дома, какие батареи лучше

Как правильно выбрать радиаторы отопления. Удобный алгоритм подбора с точки зрения пользователя. Определение реальной теплоотдачи батарей….

23 02 2023 22:36:29

Закрытая система отопления частного дома, схема с естественной циркуляцией

Что собой представляет и как работает закрытая система отопления частного дома. Разновидности схем отопления закрытого типа. Рекомендации по заполнению теплонос….

22 02 2023 19:26:32

Газовые котлы Buderus: обзор, модельный ряд, инструкция, отзывы

Особенности настенных двухконтурных и одно-контурных газовых котлов Buderus Logamax. Технические хаpaктеристики, недостатки и преимущества котлов Logamax U072, U052, U042 K….

21 02 2023 12:58:29

Чугунные радиаторы отопления российского производства: купить долговечные батареи

Подробный обзор, технические хаpaктеристики чугунных радиаторов отопления российского и импортного производства. Стоит ли сейчас покупать чугунные радиаторы МС-140?…

20 02 2023 15:21:11

Фасадная акриловая краска для наружных работ: технические хаpaктеристики, виды, ГОСТ, расход на 1м2 при нанесении на фасад дома

В этой статье мы поговорим о краске акриловой фасадной для наружных работ, ее технических хаpaктеристиках, видах и ГОСТу, расходу краски для фасада при нанесении на 1м2, а также особенности белой смеси alpina и caparol. …

19 02 2023 11:55:19

Газовые и твердотопливные котлы большой мощности

Какие бывают промышленные котлы большой мощности на газе и твердом топливе. Классификация, конструктивные особенности и сфера применения таких агрегатов….

18 02 2023 4:53:17

Пpeдoxpaнительный клапан для бойлера косвенного нагрева с ручкой спуска, установка, регулеровка

Как работает пpeдoxpaнительный клапан для бойлера. Устройство изделия, рекомендации по выбору. Как правильно установить клапан в обвязке водонагревателя….

17 02 2023 21:54:43

Как выбрать твердотопливный котел для отопления частного дома

Рекомендации для выбора твердотопливного котла для отопления частного дома: устройство, подробное описание работы, фото и мнение экспертов….

16 02 2023 22:13:28

Укладка теплого пола под плитку своими руками – руководство по монтажу

Рекомендации по укладке теплого пола под плитку своими руками. Особенности монтажа электрических и водяных элементов нагрева….

15 02 2023 20:27:50

Фасадные бетонные панели: плюсы и минусы, технические хаpaктеристики, как монтировать панели из бетона под кирпич

В этой статье мы поговорим о фасадных бетонных панелях, их плюсах и минусах, технических хаpaктеристиках. Расскажем, как монтировать панели из бетона, имитирующих кирпич и многое другое….

14 02 2023 20:32:56

Балансировочный клапан для системы отопления – выбор и установка

Что собой представляет и для чего используется балансировочный клапан для системы отопления. Принцип работы устройства, сфера применения….

13 02 2023 3:52:22

Биметалические радиаторы Global Style Plus 500, алюминиевый радиатор VOX, ISEO

Итальянские алюминиевые и биметаллические радиаторы Global: описание, технические хаpaктеристики. Обзор модельного ряда отопительных приборов обоих типов. …

12 02 2023 1:10:51

Русская печь с лежанкой своими руками – устройство русской печи, порядовка, размеры, схема, конструкция

Что собой представляет современная русская печь с лежанкой: устройство и принцип работы. Рекомендации по подготовке, выполнению кладки и растопке печи….

11 02 2023 14:12:47

Газовый котел Bosch 24 квт: отзывы владельцев, технические хаpaктеристики и инструкция по эксплуатации двухконтурной модели

В данной статье вы узнаете, что из себя представляет газовый котел Bosch 24 квт, мы предоставим вам его технические хаpaктеристики, инструкцию по эксплуатации двухконтурной модели, а так же отзывы владельцев….

10 02 2023 22:13:55

Схема подключения двухконтурного газового котла к системе отопления

Перечень коммуникаций для присоединения и схема подключения двухконтурного газового котла к отопительной системе частного дома. Обзор способов обвязки агрегатов с учетом особенностей конструкции….

09 02 2023 12:54:11

Минимальный угол наклона крыши из профнастила для односкатной и двускатной крыши

В этой статье мы расскажем, какой минимальный угол допустим для крыши из профнастила, а так же выясним, какой угол оптимален для односкатной и двускатной крыши. От каких факторов зависит угол ската крыши и как его правильно рассчитать?…

08 02 2023 16:24:35

Газовый котел Navien Deluxe 24 кВт: отзывы владельцев, инструкция для настенных двухконтурных моделей, а также технические хаpaктеристики

В данной статье вы ознакомитесь с устройством газового котла Navien Deluxe 24 кВт, с его техническими хаpaктеристиками, внутренним устройством и инструкцией по установке настенных двухконтурных моделей, а также ознакомиться с отзывами владельцев….

07 02 2023 19:49:59

ТОП-10 лучших аккумуляторных газонокосилок: рейтинг 2019 года и какое самоходное устройство выбрать

Из данной статьи вы узнаете о лучших моделях аккумуляторных газонокосилок и ознакомитесь какую самоходную выбрать. Обзор ТОП-10 устройств с описанием хаpaктеристик, достоинств и недостатков….

06 02 2023 3:50:53

Электроотопление частного дома и квартиры своими руками, схема электрического отопления

Как организовать электроотопление частного дома или квартиры. Рекомендации по выбору источника тепла и экономии электроэнергии на обогрев жилья….

05 02 2023 23:33:46

Изоспан: инструкция по применению A,B,C,D, технические хаpaктеристики

Обзор типов пароизоляции изоспан A, B, C, D. Технические хаpaктеристики, особенности материала. Инструкция по применению. Какой стороной к утеплителю укладывать…

04 02 2023 4:14:30

Газовая колонка Electrolux Nano Plus: обзор, технические хаpaктеристики

Газовые колонки Электролюкс: отзыв, технические хаpaктеристики модели Нано Плюс. Инструкция по применению, преимущества и недостатки, неисправности газовой колонки…

03 02 2023 18:15:35

Особенности поверки счетчиков воды на дому без снятия: плюсы и минусы

Поверка счетчиков холодной и горячей воды. Способы поверки водяных счетчиков: с демонтажом или без снятия. Замена счетчиков или поверка: что выгоднее? Цена за поверку….

02 02 2023 21:23:34

Альтернативное отопление частного дома и квартиры своими руками

Что такое альтернативное отопление частного дома. Источники неисчерпаемой энергии, способы ее получения из биомассы, от солнца и окружающей среды….

01 02 2023 0:29:42

Конвекторное отопление для дома, устройство конвекторной системы

Как функционирует конвекторное отопление в частном доме или квартире. Виды оборудования для конвективного обогрева помещений, его плюсы и минусы….

31 01 2023 14:26:16

Как выбрать или сделать колун для дров своими руками, приспособление для колки дров

Рекомендации, как выбрать себе ручной колун для дров. Механизированные дровоколы: виды, принцип работы и советы по изготовлению своими руками….

30 01 2023 11:12:47

Дровяная печь для бани Варвара

Банные печи Варвара: технические хаpaктеристики, описание, комплектация. Доступные опции для разных моделей. Общее устройство дровяной печки….

29 01 2023 16:48:10

Газовая колонка Нева 4511: обзор, технические хаpaктеристики, инструкция

Подробный обзор газовой колонки Нева-4511: технические хаpaктеристики и отзывы, внутреннее устройство, запчасти, цена. Преимущества и недостатки модели Нева-4511. размеры, неисправности….

28 01 2023 11:22:52

Выбираем гидроаккумулятор для систем водоснабжения: устройство и принцип работы

Подбираем правильно гидроаккумулятор для систем водоснабжения. Разбираем устройство и принцип действия, работы. Виды, отличия гидроаккумуляторов. Установка, неисправности…

27 01 2023 6:31:32

Фиброцементный сайдинг: плюсы и минусы, виды (латонит, роспан, кедрал, под дерево) и подробный монтаж + фото

В данной статье вы узнаете о плюсах и минусах фиброцементного сайдинга, узнаете о таких его видах как : роспан, кедрал, латонит, под дерево, а так же мы подробно рассмотрим монтаж сайдинга + фото. …

26 01 2023 13:33:38

Расчет точки росы в стене, определение точки росы в строительстве

Как произвести примерный расчет точки росы по таблице и определить место ее появления. Условия конденсации влаги в стене и способы ее удаления….

25 01 2023 10:52:57

Как выбрать настенный двухконтурный газовый котел для отопления

Рекомендации по выбору настенных двухконтурных газовых котлов? Как они они устроенны и какими преимуществами и недостатками обладают?…

24 01 2023 11:43:36

Как выбрать циркуляционный насос для отопления частных домов, принцип работы и расчет производительности насоса

Рекомендации, как выбрать циркуляционный насос для системы отопления. Принцип работы агрегатов, выполнение расчетов их производительности и напора….

23 01 2023 2:39:54

Газовый котел Сиберия 23: отзывы владельцев, устройство прибора, технические хаpaктеристики и инструкция

В данной статье вы познакомитесь с серией газовых котлов Сиберия 23, узнаете как они устроены, их технические хаpaктеристики, как правильно установить дома, достоинства и недостатки, а также найдете отзывы владельцев и инструкцию по эксплуатации. …

22 01 2023 5:45:19

Как покрасить батарею отопления

Какие есть краски для радиаторов и как покрасить батарею отопления. Почему не рекомендуется красить батареи в отопительный сезон….

21 01 2023 7:24:53

Отопление частного дома дровами, как правильно топить печь, дрова для камина

Какие преимущества дает отопление частного дома дровами. Теплотворные свойства древесины разных пород, что из них подходит для камина. Правила топки печей и дровяных котлов….

20 01 2023 11:47:21

Ондулин: инструкция по монтажу своими руками + подробная технология укладки

В этой статье вы узнаете, что такое ондулин, подробнейшую инструкцию по его монтажу. Мы расскажем, как класть ондулин на кровлю своими руками по специальной технологии, разберем устройство кровельного пирога под ондулин и узнаем, какой должен быть угол наклона крыши частного дома….

19 01 2023 21:25:12

Тепловой аккумулятор для отопления своими руками, схема подключения аккумулятора тепла

В каких случаях необходим тепловой аккумулятор для отопления. Расчет объема бака, рекомендации по его изготовлению, монтажу и подключению….

18 01 2023 6:20:12

Незаглубленный ленточный фундамент своими руками: пошаговая инструкция по монтажу на пучинистых грунтах

В данной статье вы узнаете о достоинствах и недостатках незаглубленного ленточного фундамента, а так же мы предоставим вам пошаговую инструкцию по монтажу на пучинистых грунтах….

17 01 2023 12:22:15

Свайно-забивной фундамент (буронабивной) для частного дома: устройство, плюсы и минусы, отзывы, а также схема отделки

В данной статье вы ознакомитесь с устройством свайно-забивного фундамента (буронабивного, с ростверком) для вашего частного дома, узнаете его плюсы и минусы, сравните отзывы владельцев, а также мы предоставим вам схему отделки основания….

16 01 2023 8:33:18

Угольные котлы длительного горения: технические хаpaктеристики

Описание принципа работы и технических хаpaктеристик автоматических угольных котлов длительного горения. …

15 01 2023 8:47:58

Угол наклона односкатной крыши: оптимальный и минимальный уклон, а так же как рассчитать наклон крыши из профнастила

В данной статье вы узнаете каков должен быть угол наклона односкатной крыши, его оптимальный и минимальный параметр, а так же мы поможем рассчитать угол наклона крыши из профнастила….

14 01 2023 3:48:34

Гидроизоляция под металлочерепицу: выбор подкровельной антиконденсатной пленки и ее монтаж

Подробно о гидроизоляции под металлочерепицу: выбор гидроизоляции под кровлю, укладка и монтаж подкровельной пленки. Нужен ли вообще антиконденсатный гидробарьер под крышу из металлочерепицы и советы опытных мастеров….

13 01 2023 13:29:21

Еще:
Оборудование -1 :: Оборудование -2 :: Оборудование -3 :: Оборудование -4 :: Оборудование -5 ::

Настенный котел навьен инструкция. Газовые котлы «Navien Ace» — инструкция по эксплуатации и достоинства модели

Если вы собрались установить в своем доме систему отопления, то не лишним будет обратить внимание на корейский газовый котел Навьен Делюкс по довольно доступной цене. Котел Navien – это надежное и очень качественное устройство, неприхотливое в эксплуатации. Для производства были использованы только корейские материалы и комплектующие. Отопительные котлы Navien зарекомендовали себя с наилучшей стороны. Более подробно о них расскажем ниже.

Содержание

  • 1 Функциональность DIP-переключателей
  • 2 Устройство котла Навьен
    • 2.1 Газовые конвекционные котлы
  • 3 Продвинутые принципы обогрева котлов Навьен
  • 4 Рекомендации по эксплуатации
  • 5 Советы и рекомендации по эксплуатации котла «Навьен»
  • 6 Режимы работы
  • 7 Основные ошибки и их устранение
  • 8 Ассортимент
  • 9 Какой принцип работы у котлов Навьен
    • 9.1 Состав и типы котлов
    • 9.2 Удаление отработанных газов
    • 9.3 Газовые горелки
    • 9.4 Системы контроля и защиты
  • 10 Немного о компании…
  • 11 Советы
  • 12 Наиболее востребованные модели настенных котлов Navien Ace

Функциональность DIP-переключателей

После монтажа газового котла и всей системы отопления не стоит спешить с запуском оборудования. Важно правильно настроить агрегат, ведь от этого зависит экономичность и безопасность его работы.

Регулировка производиться с помощью платы управления, которая размещена в правой нижней части прибора. На ней расположены небольшие ДИП-переключатели котла Навьен на два положения. На старых версиях платы их всего 10, на более новых, например, Prime — 12 штук. Ознакомимся с их ролью в управлении котлом.

  • Первый переключатель переводится в положение включено для развоздушивания системы. Эта процедура производится при первом запуске системы отопления. После включения тумблера, циркуляционный насос будет беспрерывно работать на протяжении двух часов. Если этого времени окажется недостаточно для развоздушивания системы, перезапустите функцию еще раз, путем выключения и включения переключателя.
  • Второй DIP-переключатель отвечает за установку максимального давления газового клапана. Когда тумблер активен, агрегат работает на максимальных значениях.
  • Третий переключатель принуждает теплогенератор работать на минимальном значении давления.

Котел Навьен

  • Четвертый DIP-переключатель отвечает за дымоход. Положение FE соответствует раздельному дымоходу, где на заборе воздуха и на выхлопе стоят две разные трубы. Режим FF стоит включать в котлах с коаксиальной системой отвода продуктов сгорания. В таких моделях используется технология “труба в трубе”, где внутренняя трубка выводит горячую копоть и нагревает воздух, поступающий через внешнюю трубу.
  • Пятый переключатель определяет тип топлива, с которым работает газовое оборудование. Положение “Выкл” означает, что в котел поступает природный газ (G20), а режим “вкл” стоит активировать, если у вас пропан.
  • Шестой DIP-переключатель определяет модель котла: Navien Ace Coaxial и Navien Deluxe Coaxial.
  • Седьмой тумблер отвечает за частоту котла. Обычно оборудование Навьен работает на частоте 50 Гц. В таком случае, переключатель должен находиться в режиме включено. Положение выключено активируется для частоты 60 Гц.

Котел Навьен

  • Восьмой, девятый и десятый ДИП переключатели котла Навьен Делюкс задают мощность газового прибора. Параметры каждого конкретного котла указаны в его инструкции по эксплуатации. В специальной таблице указана модель оборудования и требуемые положения для каждого из последних трех переключателей. Например, для модификации 16 KW, 8-й тумблер будет включен, а 9-й и 10-й выключены. С помощью этих элементов можно регулировать мощность котла, но важно помнить, что значения выставляются либо такие, как в руководстве от производителя, либо меньшие, если позволяет горелка. Переключение этих ДИП переключателей котла Навьен 24к обязательно нужно делать при отключенном электропитании котла.

В моделях Navien Prime функциональность последних 6 переключателей будет несколько отличаться:

  • Седьмой отвечает за выбор страны.
  • Восьмой и девятый задают модель.
  • Десятый, одиннадцатый и двенадцатый настраивают мощность отопительного прибора. Их правильное положение для каждой конкретной модели указано в соответствующей таблице. Переключение последних трех ДИП-переключателей обязательно выполняется при отключенном питании котла.

Устройство котла Навьен

Газовые конвекционные котлы

Рассмотрим, как устроен котел Навьен, его основные элементы и принцип работы. Компания выпускает настенные турбированные и атмосферные газовые конвекционные аппараты, а также конденсационные устройства.

Серия Navien Ace Turbo предлагает двухконтурные модели мощностью от 13 до 40 кВт, работающие на сжиженном и на природном газе. В аппаратах от Навьен 13К, Навьен 20К до 30 кВт с маркировкой Navien Deluxe Coaxial применяется европейская методика дымоудаления.

Вверху корпуса выводится одна коаксиальная труба. В котлах мощностью 35 и 40 кВт с приставкой «Korea» применяется корейская система дымоудаления. По центру находится труба, по которой выводятся продукты сгорания, а справа труба, которая доставляет воздух в камеру сгорания.

К дымоходу снизу подсоединяется коллектор дымовых газов. Под ним расположен трубчатый теплообменник из нержавеющей стали с повышенной стойкостью к коррозии. Ниже стоит горелка с возможностью модуляции, в которую поступает топливо из газового клапана, и электроды розжига и ионизации.

Снизу стоит вентилятор с модулируемой системой турбонаддува, которая регулирует объем подаваемого в камеру сгорания кислорода в зависимости от интенсивности горения. Это позволяет газу полностью прогорать, тем самым повышая КПД аппарата.

Справа вертикально расположена электронная плата управления. В левой верхней части стоит прямоугольный расширительный бак объемом 8 литров. Под баком находится циркуляционный насос с системой автоматического отвода воздуха.

Продвинутые принципы обогрева котлов Навьен

Даже если в вашей газовой системе очень низкое давление, вы сможете использовать отопление, а также будете иметь горячую воду. Надежная защитная система устройства не даст хозяевам замерзнуть в холодное время года. При снижении температуры носителя, защитный механизм будет активирован в автоматическом порядке, запустится циркуляционный насос, предотвращая тем самым промерзание элементов системы. У вас всегда будет горячая вода, так как котлы оснащены надежной системой циркуляции.

Двухконтурный газовый котел Навьен идеально функционирует даже при давлении воды в 0,1 бара. В этой связи он обрел большую популярность для применения в помещениях, имеющих слабый водяной напор и частые перебои в электросети. Покупатель может быть уверен в том, что он получит устройство с очень длительным сроком службы – в частности это достигается за счет использования надежной стали, на которой не образовывается ржавчина.

Настройка минимальной мощности навьен – Настройка газового котла Навьен своими руками — СлавПромСтрой Обслуживание газового котла Navien: монтаж, подключение и настройка Настройка газового котла регулировка мощности, как отрегулировать давление, регулируем краном подачи газа Как настроить котел навьен: Настройка и запуск котла Navien: руководство и технические характеристики — ooo-konditsionery. ru Настройка и запуск котла Navien: руководство и технические характеристики Обслуживание газового котла Navien: монтаж, подключение и настройка

Представленный котел имеет в себе механизм APS, который обеспечивает постоянное сгорание газа при минимальных его затратах. Механизм анализирует качество газа, попадающего в горелку, обеспечивая его полное сгорание. Вентилятор с переменной скоростью вращения максимально способствует этому процессу. А правильное расположение такого механизма не даст конденсату скапливаться в нем. Такой механизм делает использование данного котла в многоквартирных домах наилучшим решением.

Рекомендации по эксплуатации

Топ-10 лучших газовых котлов для отопления частного дома: настенные и напольные

Для того чтобы нагреватель теплоносителя и санитарной воды не сбивался во время работы и не вышел прежде срока из строя, нужно четко соблюдать эксплуатационные правила. Их надо просто запомнить и стараться не нарушать предписаний, оговоренных производителем.

Если вы не нуждаетесь в работе системы отопления в ближайшие двое-трое суток, не отключайте оборудование от электропитания. Вместе с прерыванием подачи энергии остановиться система противооблединения. Нельзя, чтобы в это время в котле или в подключенных к нему трубах вырос лед.

Однако если ледяная пробка успела сформироваться, не стоит отчаиваться. Эффективное и вполне себе доступное средство для ее устранения в вашем распоряжении наверняка есть. Воспользуйтесь домашним феном и прогрейте трубы. А уж если и он не помог, вызывайте газовиков.

Если в зимнее время планируется долгий «простой» котла без работы, всю воду из него и из обрабатываемых им систем нужно слить. Не надо создавать малейших предпосылок для замерзания контуров. Поверьте, последствия могут быть не только плачевными, но и крайне опасными.

Пульт управления газоперерабатывающим агрегатом нельзя устанавливать рядом с кондиционерами, электроприборами, обогревателями. Иначе его встроенный датчик будет фиксировать искаженные данные, а котел некорректно работать

Перед включением старайтесь постоянно проверять, открыты ли краны подачи воды и отвода нагретого теплоносителя, а также поставки голубого горючего. Не забывайте, что работая на нагрев без среды, которую агрегат обязан обрабатывать, он может перегореть.

Никогда не протирайте корпус работающего электроприбора влажной тряпкой. Захотите привести в порядок газовый котел Навьен, посмотрите, как его отключить. Для этого сначала прервите работу кнопкой активизации на выносной панели, затем отключите от линии электропитания.

Помните, что выносную панель нельзя располагать так, чтобы производилось ее невольное внешнее нагревание. Не нужно ее устанавливать в интенсивно освещаемом солнцем углу или рядом с прибором отопления. Так все температурные настройки будут сбиваться из-за того, что датчики зафиксируют нереальную температуру.

Фильтры, установленные для системы отопления, необходимо регулярно чистить, чтобы сохранить на высоте эксплуатационные характеристики котла

Регулярно проводите чистку фильтров системы отопления и ввода холодной воды. Их засорение принудит агрегат неоправданно повышать мощность нагрева в попытках сохранить производительность. А в итоге произойдет перегрев и выход из строя важных функциональных систем оборудования.

Если есть необходимость в переводе котла Навьен на использование сжиженного газа, пригласите сотрудника газовой службы. Он поменяет модуль с газовыми форсунками и перенастроит котел. Заметим, что работы по переводу можно выполнить самостоятельно, если не сомневаетесь в том, что сможете их качественно провести.

Сами не используйте и проследите, чтобы приглашенный мастер не применял бывшие в употреблении трубы для подключения газоперерабатывающего оборудования. Это чревато серьезными отравлениями и порчей имущества на весьма внушительную сумму.

Советы и рекомендации по эксплуатации котла «Навьен»

Главные советы специалистов касаются безопасной эксплуатации котла:

  1. Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
  2. Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
  3. Работать котел должен в полной сборке и защитном корпусе.
  4. Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
  5. Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
  6. Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.

Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.

Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.

Обслуживание газового котла Navien: монтаж, подключение и настройка Рекомендации по монтажу настенных газовых котлов Навьен Обслуживание газового котла Navien: монтаж, подключение и настройка Настройка и запуск котла Navien: руководство и технические характеристики Газовый котел Navien (Навьен): модельный ряд и эксплуатация Газовый котел Navien Deluxe: инструкция по монтажу двухконтурной настенной модели своими руками, а также отзывы владельцев

Отопительные установки с корейскими «корнями», Навьен, часто используются как в частных загородных домах, так и в квартирах.

Чем обусловлена такая популярность, какие конструктивные особенности имеет оборудование и с какими трудностями может столкнуться потребитель, приобретающий газовый котёл Навьен.

Инструкция по безопасному использованию (эксплуатации), выбор модели и правильный уход. Обо всём расскажем далее.

Режимы работы

Как и многие отопительные приборы, котлы Навьен имеют зимний и летний режимы работы. На дисплее кнопка смены режимов обозначается пиктограммой «Снежинка» и «Солнышко».

Нажимая эту кнопку повторно, можно менять варианты:

  • Зимний режим задействует отопление и горячее водоснабжение.
  • Летний – это только ГВС для хозяйственных нужд.

Отрегулировать температуру теплоносителя на пульте можно тогда, когда на дисплее загорается значок с радиатором отопления.

В одних моделях для этого нужно нажимать кнопку «Режим отопления», в других поворачивать ручку с данной пиктограммой.

Мигающий значок радиатора означает, что цифры, которые Вы видите, показывают установленную t теплоносителя.

Если же «радиатор» просто горит – отображается действительная температура в отоплении.

Выбрав «радиатор», нужно нажимать клавиши «+» или «-», чтобы увеличить или уменьшить температуру. Через несколько секунд после того, как установлена желаемая температура, значок радиатора перестаёт мигать, и на дисплее появятся данные о том, какая t теплоносителя сейчас, и прибор начнёт постепенно нагревать его (или охлаждать) до выбранной.

Отрегулировать t в отоплении можно в пределах от 40 °С до 80 °С со знаком плюс.

Основные ошибки и их устранение

Газовые котлоагрегаты оборудованы хорошей системой диагностики, которая поминутно сканирует параметры работы котла и в случае их нарушения выдает на рабочую панель закодированный сигнал для устранения неисправности:

Основные коды сбоя работы газовых котлов Navien:

  1. Е01 — перегрев теплоносителя в котле. Недостаточная циркуляция воды через устройство, необходимо проверить работу насоса, наличие утечек и засоров в теплообменнике. При обнаружении последней, перед тем как устранить ошибку, рекомендуется промыть теплообменник от накипи по технологии, указанной заводом изготовителем.
  2. Е02 — ошибка 02,низкое давление теплоносителя в отопительном контуре. Проверяют утечки в тепловых сетях, при необходимости выполнить подпитку контура.
  3. Е03 — проблемы в системе электророзжига котла. Необходимо проконтролировать наличие электропитания в системе, наличие давления и электрод на присутствие искры.
  4. Е04 — нет пламени в котле. Контроль пьезозапальника на возможность выработки искры и проверка системы заземления.
  5. E05 — не работает температурный датчик обратного теплоносителя на входе в устройство. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  6. E06 — не работает температурный датчик подающего теплоносителя на выходе из котла. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  7. E07/08 — не работает температурный датчик ГВС на входе или выходе из котла. Проверка работоспособности первичного датчика температуры и при необходимости заменить на аналогичный вариант.
  8. E09 — не работает центробежный вентилятор. Проверяют работу входного воздушного фильтра на предмет засора.
  9. E10 — ошибка 10, проблемы в системе дымоотвода, нет разрежения в котле. Контролируют газоотводные каналы на предмет засора.
  10. Е13 — ошибка 13, проблемы в контуре циркуляции.

Ассортимент

Ассортимент южнокорейской компании Navien постоянно расширяется, что позволяет покупателям приобретать для себя оптимально подходящие по всем параметрам газовые котлы.

Потому рассказать про всех представителей модельного ряда невозможно. Вместо этого мы рассмотрим оборудование Навьен, которое можно разделить на три большие категории.

Обслуживание газового котла Navien: монтаж, подключение и настройка Настройка и запуск котла Navien: руководство и технические характеристики Настройка и запуск котла Navien: руководство и технические характеристики Ремонт котлов Navien (Навьен) – сервисный центр «Регион тепла» Обслуживание газового котла Navien: монтаж, подключение и настройка Техническое обслуживание котла Navien Ace Часть 2 Сборка – YouTube
  1. Настенные модели. Настенные котлы имеют двойной теплообменник, маркируются как Ace, Deluxe. Deluxe — это двухконтурные модели, которые имеют широкий диапазон мощностей до 13 до 40 кВт. Все котлы серии Deluxe турбированные. Турбированное оборудование Deluxe может иметь коаксиальный или раздельный дымоход. Помимо Deluxe, большим спросом пользуется серия настенных моделей Асе. Серию Асе делят на Turbo и Atmo. Отличие между ними заключается в том, что Турбо полностью адаптированы под эксплуатацию в условиях нестальной подачи газа и электричества на котел. Дополнительное преимущество Асе Турбо — это защита от замерзания и турбонаддув горелки. Если говорить про Атмо, то это классический газовый котел, отлично обеспечивающий отопление частного дома. У Атмо присутствуют все сильные стороны Турбо, кроме турбонаддува горелки.
  2. Напольные котлы фирмы Navien. Если настенные модели вас по тем или иным причинам не устраивают, отличные отзывы заслужили напольные модели. Их применяют для отопления и горячего водоснабжения частных домов. К отличительным особенностям напольных моделей котлов Навьен стоит отнести их компактные размеры, простоту эксплуатации и удобный монтаж. К каждому котлу прилагается подробная инструкция, согласно которой произвести установку сможет даже новичок в подобных делах. Настенные модели устанавливать несколько проще, хотя и с ними проблем не возникает. Двойной теплообменник значительно повышает эффективность теплообразования в газовом котле.
  3. Конденсационные. Deluxe, Ace и прочие модели компании Навьен не так давно получили серьезного конкурента в лице конденсационных южнокорейских котлов. Они маркируются NCN. Их отличительная особенность — это повышенная мощность, диапазон которой составляет 19,6-37,9 кВт. Эти котлы эффективно используют топливу, затрачивая меньшее его количество, но обеспечивая более высококачественным нагревом. Коэффициент полезного действия у котлов Навьен конденсационного типа достигает 108 процентов. Это стало возможным за счет использования тепла, которое выделяется при конденсации пара. Так потребители экономят деньги на оплате газа, но эффективнее отапливают собственный дом. Теплообменник здесь несколько другой. Его конструкция уникальная, отличается наличием системы предварительного создания горючей смеси. Горелки обязательно модуляционные, диапазон работы которых поражает.

Выбирая котлы от компании Навьен из серий Делюкс, Ace или прочего ассортимента, вы покупаете качество и надежность. Это один из немногих случаев, когда производитель не требует больше только за бренд. Высокий уровень котлов Navien не вызывает сомнений.

Какой принцип работы у котлов Навьен

Работа котлов Навьен основана на тех же принципах, как и у аналогичных устройств других производителей.

Состав и типы котлов

В состав каждого такого устройства входят следующие основные узлы:

  • горелка газовая;
  • механизм регулирования подачи газа;
  • теплообменное устройство.

В одноконтурной модификации горячая вода сразу поступает в отопительную систему дома. Двухконтурные модели имеют в своем составе дополнительный контур разогрева воды для системы горячего водоснабжения дома (ГВС). При включении этого контура работа отопительной системы приостанавливается.

Удаление отработанных газов

Камеры сгорания газа в котлах бывают открытые (атмосферные) и закрытые (турбированные). В атмосферных моделях дым самостоятельно выходит из помещения через дымоход. У турбинированных отработанные газы удаляются с помощью вентилятора принудительно по трубе через наружную стену дома.

Важно! В помещениях, где устанавливается газовый котел, обязательно нужна постоянно действующая вытяжная вентиляция. Особенно это важно для атмосферных моделей.

Газовые горелки

Один из главных компонентов газового котла – это, конечно же, газовая горелка. Как правило, современные модели комплектуются модулируемыми горелками. Они позволяют модулировать пламя, управляя подачей газа в зависимости от необходимости корректировки температуры воздуха в помещениях или воды в системе ГВС. При оснащении устройства автоматически регулируемой модулируемой горелкой, отопительная система позволит точно поддерживать заданную температуру.

Системы контроля и защиты

При пропадании напряжения в электросети газовый котел прекращает работу, при появлении электричества – автоматически запускается.

В случае прекращения подачи газа автоматика закроет электромагнитный клапан, который заблокирует возможность поступления топлива в устройство. Открыть подачу газа в котел в таких ситуациях возможно только вручную.

Современные модели обладают возможностями энергосбережения и защиты от перемерзания. Температура воды контролируется датчиками, которые обеспечивают автоматическое включение подогрева теплоносителя при снижении его температуры до установленной величины.

Вам будет интересно >> Описание напольного газового котла Протерм

В состав большинства газовых устройств, в числе которых и настенный газовый котел Навьен, входят системы самодиагностики. Эти системы контролируют работу всех узлов и выдают на табло, с помощью кодов, информацию о возникших неполадках.

Немного о компании…

NAVIEN – это крупнейшая корейская компания-производитель универсальной обогревающей техники. Производит в основном газовые котлы, дымоходы к ним, котлы на дизеле, и другие механизмы, связанные с энергией и предназначенные в большей мере для домашнего быта.

Комплектующие для котлов и дымоходов навьен изготавливают в Корее и в Японии. А сборка – происходит исключительно лишь на собственных корейских заводах, под строжайшим контролем над качеством. Качество же соответствует стандартам ISO9001. Благодаря этому Навьен стала одним из крупнейших производителей и продавцов теплооборудования. Она осуществляет до 85% своих продаж в Корее, Японии, а также на территории США, Тихоокеанского региона и России.

Продукция NAVIEN зачастую представлена такими моделями котлов:

  • Конденсационные котлы — модель «NAVIEN NCN»
  • Котлы NAVIEN настенные газовые Ace TURBO (модификации Korea и Coaxial)
  • Котлы NAVIEN настенные газовые Ace ATMO

Кроме этого, каждый из этих видов имеет свои подвиды (по мощности и др тех-характеристикам), и к каждому из них выпускается соответствующий комплект дымоходов navien.

Еще хочется отметить, что NAVIEN-оборудование без проблем работает в наших условиях, оно отлично адаптировано под них. Технике не страшно ни низкое давление воды и газа, ни резкие перепады напряжения в сети. Работа котлов – это высокая производительность ГВС, экономный расход топлива и длительный срок службы! Котел и дымоход navien отвечают всем стандартам и нормам, принятым в России, Украине! Что подтверждено соответствующими сертификатами!

Советы

Даже исключительное мастерство южнокорейских производителей не позволяет на 100% исключить возникновение нарушений и проблем при работе. Плохой нагрев воды по большей части обусловлен заполнением отопительной системы воздушными пробками. Решается проблема за счет удаления накопившегося воздуха или сменой автоматического отводчика. Нельзя исключать также загрязнения фильтра в отопительном контуре.

Ошибка №2 означает, что концентрация теплоносителя ниже нормы.

Такая ситуация исправляется либо добавлением воды, либо устранением утечки. Код 3 свидетельствует о том, что не подается газ на горелку. Требуется проверить, в каком положении вентиль, не закончилось ли топливо в баллоне, нет ли происшествий на магистрали. Судя по отзывам владельцев, южнокорейские котлы компактнее многих других версий и отличаются быстрым выходом на заданную температуру. Но при этом отмечается, что на самих котлах нет управляющих органов и что изредка включение двух горячих кранов на водопроводе обнаруживает недостаточную силу прогрева.

Если котел подтекает, во многих случаях это течет вода из сливной пробки, прикрытой слишком слабо или прохудившейся по какой-то причине. Когда причина более сложна, придется снимать проблемный блок, разбирать его и прочищать. Откручивают прижимающую гайку, снимают воздухоотводчик. При помощи шестигранника выкручивают заглушку, затем вынимают резинку (подойдет иголка либо отвертка с тонким жалом). Вынимают поршень и пружину, а когда выпадет поплавок, требуется промыть его и затем возвратить на место (в обратном порядке).

Наиболее востребованные модели настенных котлов Navien Ace

Самые надежные котлы Navien, о работе которых можно встретить только положительные отзывы, отличаются оптимальным соотношением цена-качество. Делятся они на две категории:

  1. Ace ATMO. Традиционный котел с открытой камерой горения. Оборудован атмосферным отводом продуктов горения.
  2. Ace TURBO. Усовершенствованный котел, оборудованный горелкой с турбонаддувом и специальной системой SMPS-контроля, который регулирует процесс сгорания газа.

Важно!Газовые котлы Navien Ace могут работать как в автоматическом, так и в ручном режиме, что позволяет более точно задать параметры работы котла и максимально исключить ошибки в работе.

Инструкция по эксплуатации газового котла

Инструкция по эксплуатации котла — свод правил и требований, которые прилагаются в печатном виде к каждой модели. Несмотря на многообразие газового отопительного оборудования, принципы пользования и безопасности у всех моделей одинаковы.

Принцип действия котла

Газовые нагреватели могут различаться конструктивно и по техническим параметрам, но принцип создания тепла в доме один — нагрев теплоносителя (вода/антифриз) сгорающим газом (природный/сжиженный). Подача газообразного топлива в жилое помещение не самое простое и безопасное дело, но потребителей привлекает газ, его сравнительная дешевизна и универсальность.

Голубое топливо можно использовать не только для отопления, но и для нагрева бытовой воды, используя колонки или двухконтурные модели нагревателей. Современное оборудование оснащено действенными системами безопасности, предотвращающими все возможные аварийные ситуации. Тем не менее есть правила эксплуатации, которые обязательны для выполнения и являются гарантией безопасной работы.

Меры предосторожности

Несмотря на стремление производителей к безопасности газовых аппаратов, они все-таки могут стать источником опасности. МЧС регулярно напоминает владельцам любого оборудования, работающего на газе, о мерах предосторожности:

  1. Покупать приборы, работающие на газе, нужно в организациях, имеющих соответствующую лицензию на продажу.
  2. Установку должны выполнять только специалисты соответствующих служб.
  3. В комплекте должна быть инструкция по эксплуатации.
  4. Запрещается менять каким-либо образом конструкцию аппарата.
  5. Ежегодно нужно проводить техническую проверку.
  6. Запрещено уменьшать отверстия для вентиляции в окнах и стенках.
  7. При наличии герметичных окон необходимо организовать приток воздуха.
  8. Нельзя сохранять в котельной материалы, способные быстро воспламеняться.
  9. Запрещено повышать температуру теплоносителя более 90°C.

Правила размещения

  1. Площадь помещения, в котором устанавливается нагреватель — не менее 7,5 м².
  2. Потолки — от 2,2 м.
  3. Должно быть окно, обеспечивающее доступ воздуха с улицы.
  4. Дверь должна открываться в сторону движения человека, выходящего из помещения.
  5. Запрещается оборудовать в котельном помещении выключатели. Если они уже установлены, придется их вывести за пределы помещения.
  6. Необходимо оборудовать приточно-вытяжную вентиляцию. На каждый м³ расходуемого топлива — 15 м² воздуха.
  7. Расстояние от нагревателя до элементов, способных сгорать — 25 см или более. До несгораемых элементов — 5 см. От дымоотвода до сгораемых частей — 40 см, до несгораемых — 15 см.
  8. Устройство монтируют на безупречно ровной плоскости, без уклонов.

Требования к дымоходу

  1. Материал дымохода — сталь. Рекомендовано использовать нержавейку.
  2. Обязательно наличие прочистных люков и отвод конденсата. Внизу дымохода должен быть карман, в котором скапливаются отложения.
  3. Дымоход оборудуют внешней теплоизоляцией, которую защищают от воздействия влаги (конденсат, осадки).
  4. Высота дымохода — от 5 м и как минимум на 2 см выше выходного патрубка.
  5. Дымоотвод устанавливается на приемную тарелку уловителя испарений.
  6. Расширительный бак устанавливают в самой высокой точке системы.
  7. На подающем трубопроводе устанавливают группу безопасности и термометр.
  8. Аппарат нежелательно ставить в проемы, ниши и другие труднодоступные места.

Как пользоваться

В современных моделях нагревателей участие человека сведено к минимуму. Прежде чем аппарат будет запущен, его подключают к:

  • газопроводу — работники газовой службы;
  • трубам отопления;
  • водоснабжению — представители организаций, обслуживающих системы отопления.

Первый запуск осуществляется также работниками сервисных служб. Если во время подключения и обслуживания нарушаются требования инструкции, гарантийные обязательства будут аннулированы. Оборудование должно использоваться только для целей, которые предусмотрены производителем.

Во время монтажа, обслуживания и ремонта необходимо использовать оригинальные запчасти. Если обнаружена поломка или некорректная работа, пользователь должен немедленно перекрыть газ вентилем и позвонить в сервис или службу газа. Производить ремонтные работы самостоятельно запрещается категорически.

При выполнении любых работ с воздуховодом или дымоходом или возле них отключение газа обязательно. Завершив работы, проверяют функциональность дымохода и воздуховода и только тогда приступают к запуску устройства.

Как правильно отключить котел

Если аппарат не будет использоваться долгое время, выполняют такие действия:

  1. Перекрывают газовый вентиль.
  2. Если оборудование энергозависимое, нужно отключить автоматику и водяной насос от электросети.
  3. Перекрывают вентили водоснабжения и отопления.
  4. Если предполагается опускание температуры ниже нуля, придется слить воду.
  5. Вызывают специалиста, чтобы он окончательно отключил оборудование.

Нагреватель также отключают для чистки. Очищают его влажной тряпкой с мягким моющим средством и мылом. Запрещается применять агрессивные вещества.

Система безопасности

Приборы, работающие на газе, нуждаются в серьезном контроле. Его обеспечивает либо человек, либо система автоматики. Последняя способна обеспечить многоступенчатую защиту, которая предотвращает опасные ситуации и повышает безопасность оборудования. Главная задача системы защиты — вовремя отключить устройство, прекратив подачу топлива.

Рассмотрим ступени защиты на примере напольного котла «Протерм Волк KSO». Эти современные аппараты имеют многоступенчатую защиту. Одна из ступеней — датчик ионизации, который контролирует пламя. Если огонь потухнет, будет подан сигнал блоку управления, он перекроет поступление топлива и предотвратит аварию.

В камере сгорания имеется датчик температуры, который следит за нагревом теплоносителя и не допускает быстрого прогорания топки. «Волки» оснащены системой КТД — контроля тяги дымохода. Она предотвращает скопление угарных газов. Если тяги нет, начинается скапливание продуктов сгорания в дымоходе, термостат нагревается. При достижении предельного значения температуры контакты термостата размыкаются — поступление топлива прекращается.

Автоматическая защита

Современные модели нагревателей насыщены электронными контрольно-измерительными приборами, генерирующими сигналы для блока управления. Автоматика, получая сигналы от датчиков, координирует работу всех узлов. Элементами, предотвращающими разного рода неполадки и проблемы, являются предохранительные клапаны, расширительные емкости, воздушные клапаны, датчики дыма и другие устройства.

Что делать, если появились неисправности

Рассмотрим ситуации с поломками на примере итальянских котлов Baxi. Итальянские настенные и напольные нагреватели — образец качества и эффективности. Но даже при правильном пользовании могут возникать неисправности, требующие оперативного устранения.

В моделях «Бакси» могут появляться такие проблемы:

  • не зажигается горелка;
  • во время работы в топке раздаются хлопки;
  • перегрелся котел;
  • аппарат сильно шумит;
  • вышел из строя датчик.

Вероятные причины поломок связаны как с нарушениями правил эксплуатации, так и с причинами, не зависящими от пользователя:

  • внутрь устройства попала влага;
  • низкое качество теплоносителя;
  • понизилось давление в газопроводе;
  • в электросети перепад напряжения;
  • допущены ошибки при монтаже.

Нарушение хотя бы одного правила или нормы ведет к поломкам, некорректной работе и лишним расходам.

Защита от замерзания

Одно из важных правил эксплуатации систем отопления — обеспечение минимально допустимой температуры теплоносителя. Если в систему залита вода, то при низких температурах происходит замерзание, трубы и радиаторы приходят в негодность. В современных моделях эта проблема решена — пользователь избавлен от необходимости следить за теплоносителем.

Так, например, в котлах южнокорейского производителя Navien предусмотрена надежная защита от замерзания. «Навьен» дешевле европейских аналогов, но эти котлы имеют все необходимые функции защиты, что существенно упрощает использование.

При понижении температуры теплоносителя ниже 10°C автоматически запускается циркуляционный насос. Если теплоноситель остывает до 6°C, автоматически включается горелка, прогревая теплоноситель  до 21°C.

Инструкция по розжигу

Нагреватели отличаются типом розжига, поэтому при запуске разных модификаций есть свои нюансы. Прежде чем включать аппарат, нужно прочитать инструкцию по розжигу, чтобы всё сделать правильно. Рассмотрим розжиг на примере итальянского котла «Аристон». Перед включением важно проверить систему на протечки. С этой целью термостат включают на максимум, чтобы автоматически сработало переключение. Процесс розжига Ariston:

  • прибор подключен к электросети, а регулятором нагрева установлено нужное значение температуры;
  • при включении насоса слышится небольшой шум;
  • когда в трубах устранятся все воздушные пробки, шум исчезнет;
  • срабатывает электророзжиг — котел включается самостоятельно.

Самодиагностика

Процесс эксплуатации нагревателей упрощается, если в них предусмотрена функция самодиагностики. Практически все европейские производители оснастили ею свою продукцию.

Так, например, немецкие нагреватели «Бош», отображая коды ошибок на дисплее, позволяют пользователю быстро понять причину проблемы и принять меры по ее устранению. Если на экране появится код А7, понятно, что неисправен датчик температуры горячей воды.

Если высветится А8, нарушено соединение с BUS-шиной. Такая функция существенно упрощает пользование газовым оборудованием, делает его проще и комфортнее.

Опасные ситуации

Наибольшую опасность представляет сбой, связанный с работой горелок. Если потухнет пламя, в помещении может скопиться газ, который впоследствии станет причиной взрыва. Причины потухания огня:

  • упало давление газа ниже допустимой нормы;
  • нет тяги в дымоходе;
  • пропало питающее напряжение;
  • погас запальник.

В аварийной ситуации необходимо немедленно перекрыть поступление топлива к горелкам — автоматически или вручную. Современные версии оснащены устройствами автоматики, необходимыми для оперативного отключения оборудования. Эксплуатация таких приборов не только удобна, но и безопасна.

Как предотвратить скопление газа в помещении

Современные нормы безопасности предусматривают установку в котельных газоанализаторов, они необходимы для сигнализации при появлении газа в помещении. На их сигналы реагирует специальный электронный клапан, автоматически прекращающий поступление топлива к горелкам.

Какие еще есть правила техники безопасности

  • Не разбирайте и не демонтируйте газовые устройства самостоятельно.
  • Обращайтесь со шнуром электропитания аккуратно.
  • Не кладите на прибор посторонние предметы.
  • Не вставайте на котел. Не становитесь на стулья, столы и прочие малоустойчивы предметы, чтобы почистить настенный котел.
  • Следите за теплоносителем, вовремя доливайте его в систему.
  • Будьте внимательны — в некоторых модификациях использовать антифриз запрещено.
  • При появлении запаха газа немедленно выключайте газ, открывайте окна и двери. Выйдите из котельной и позвоните в газовую службу.

Чтобы эксплуатация бытового газового котла была безопасной и бесперебойной, пользователю необходимо заранее ознакомиться с инструкцией к нему. Выбирая модели, оснащенные автоматикой, потребитель повышает комфорт пользования и безопасность. Соблюдая правила по применению газовых аппаратов в быту, по их монтажу и обслуживанию, число аварийных ситуаций можно свести к минимуму.

Котел Navien Ace 24k инструкция, корейские газовые котлы Navien отзывы

Практичность и надежность в сочетании с демократичной ценой являются основными преимуществами двухконтурных газовых котлов Navien. Отзывы владельцев об этом производителе, появившемся на рынке отопительного оборудования совсем недавно, на удивление позитивны — чем не могут похвастать иные производители «со стажем».

Производитель применяет уникальные разработки, быстро учится на своих ошибках, внося коррективы в конструкцию устройств. Котлы Навьен отличаются очень привлекательным дизайном.

Производитель готов предоставить конечному потребителю довольно широкий ассортимент газовых котлов, однако особенно полюбились россиянам братья — Navien Ace 24k и Navien Ace 16k, различающиеся лишь мощностью: у первого она составляет 24 кВт, а у второго — 16 кВт.

Принципиальное различие

Что касается принципиальных различий относительно остальных мировых брендов, то следует отметить тот факт, что инженеры Навьен не боятся экспериментировать, снабжая свои устройства новыми или усовершенствованными технологическими решения. Так, последние модели этого корейского производителя используют:

  • Расширенную моделируемую систему турбонаддува.

В основе этой технологии лежит идея снижения теплопотерь. Реализовано это с помощью датчика давления воздуха Air Pressure System. Система турбонаддува предусматривает установку вентилятора непосредственно под камерой сгорания газа.

Работа вентилятора регулируется датчиком APS.

Благодаря этой технологии в камеру подается воздух в определенном соотношении, что значительно снижает количество потребляемого газа. Благодаря этой технологии теплообменники из нержавеющей стали получили более высокий КПД, который отличается в лучшую сторону от других теплообменников из меди.

Если говорить о реальном КПД вышеупомянутых моделей котлов, то для котла Navien Ace 16k инструкцией определяется КПД в 91,2%, что является достаточно высоким показателем для газовых котлов с медным теплообменником.

Что касается смежной модели, которая отличается более высокой мощностью, то для котла Navien Ace 24k нструкциея регламентирует КПД на уровне 90,5% при тепловой мощности в 9 – 24 кВт.

Дает ли эта технология реально ощутимые для пользователей преимущества? Корейские газовые котлы Navien, отзывы о которых размещены практически на каждом форуме и специализированных сайтах продаж, свидетельствуют о том, что расход газа у этих котлов действительно невысокий, котлы устраивают хозяев по производительности.

Однако многими пользователями отмечается заметное увеличение расхода электроэнергии, которая требуется для реализации системы турбонаддува.



Дополнительные возможности

Известная проблема, связанная с перепадом напряжения электросети решается в устройствах Навьен, благодаря современным технологичным решениям — чипу SMPS.

Резкие скачки напряжения электросети в большинстве случаев являются губительными для отопительного оборудования. Однако благодаря использованию уникального чипа SMPSэта проблема не является таковой для оборудования Навьен.

Микропроцессор котла в паре с чипом Switched-Mode Power Suppl позволяют выравнивать напряжение, если его перепад произошел в пределах 30% от номинального. Это актуально для   котлов Navien Ace 24k (инструкция по настройке этого чипа подробно представлена в сопутствующей оборудованию документации), Navien Ace 16k и некоторых других моделей.

Что думают об этой технологии владельцы оборудования?

Заявленные технические характеристики относительно защиты от высокого или низкого напряжения являются одним из аргументов в пользу выбора этого оборудования, однако на практике хозяева оборудования Навьен все же используют сторонние стабилизаторы напряжения.

Надо сказать, что описанная технология регулирует не только напряжение в сети, но и давление в газопроводной трубе. Котел Navien Ace 24k, инструкция которого определяет нормальное давление ОВ в 0,6 — 3,0 бар, а давление ГВС в 0,3 — 8,0 бар, также оборудован системой защиты от перепадов давления в газовой магистрали. Таким образом, контроль давления газа в этом агрегате контролируется на двух уровнях.

Что касается котла Navien Ace 16k, инструкция которого требует соблюдения аналогичных норм к давлению в газопроводной сети, то он оборудован совершенно такими же системами безопасности, что и его старший собрат.

Технические параметры

Какими еще техническими параметрами характеризуются корейское отопительное оборудование, коротко обозначено ниже.

  • Работой котлов можно управлять удаленно — с помощью выносного пульта управления.
  • Наличие теплового датчика для реализации системы климат-контроль.

Базовые параметры работы котлов определены следующими значениями:

  • Температура плавной регулировки для контура ОВ +40 +80 °C;
  • Температура плавной регулировки для контура ГВС +30 +60 °C.
  • Габариты котлов — 722х440х220 мм.
  • Уровень издаваемого во время работы шума — 40 дБ.

Современные корейские газовые котлы Navien, отзывами отличаются в целом положительными, однако некоторых пользователей сильно смущает высокая шумность аппаратов в момент запуска.

Кто-то обвиняет в этом качество сборки, другие — неудачную конструкцию газоотвода, отмечая при этом, что при небольшой доработке газовой трубы шум пропадает.

неисправности, ремонт своими руками, 02 ошибка, ошибка 03, ошибка 10

Ремонт домашнего оборудования — это дорогой процесс. Но не всегда нужно вызывать мастера, многие проблемы можно решить своими силами. Рассмотрим инструкцию по ремонту газового котла Навьен. Навьен — это отопительное оборудование корейского производства, которое пользуется популярностью в России из-за хорошего соотношения цены и качества.

Особенности и виды котлов Навьен

Содержание:
  • Особенности и виды котлов Навьен
  • Виды и причины неисправностей
  • Устранение неполадок
  • Заключение

Вот основные конструктивные преимущества газовых агрегатов:

  • блок управления оснащен чипом-микропроцессором с функцией защиты автоматики от скачков напряжения;
  • автоматическое поддержание рабочего режима, много настроек;
  • большой срок службы;
  • могут работать на природном и сжиженном газе;
  • допускается падение давления теплоносителя до 0,1 бар без отказа оборудования;
  • система не промерзает в случае перебоев с газом. В обычной ситуации при падении температуры до 5 автоматически включается горелка. При невозможности розжига функционирует насос принудительной циркуляции, это не позволяет теплоносителю замерзнуть;
  • легкая интуитивно понятная регулировка режимов.

Схема устройства газового котла Навьен.

Мощность газовых котлов Навьен варьируется в интервале 11-37 киловатт. В ассортименте бренда есть настенные (что такое котлы газовые для отопления дома настенные), напольные (напольные газовые котлы для отопления дома), конденсационные модели (что такое конденсационный котел), с открытыми и закрытыми камерами, а также дизельные агрегаты. Настенные котлы оснащены коррозиестойкими теплообменниками из высокоуглеродистой нержавейки.

Виды и причины неисправностей

Неисправности котла Навьен регистрирует автоматика. У каждой ошибки есть код, который выводится на дисплей. Разберем самые распространенные.

01Е. Перегрев. Может случиться из-за засора (проходной канал сужается), либо из-за неполадок циркуляционного насоса.

02. Низкий уровень теплоносителя, повреждение измерительного устройства. В первом случае завоздушена система. 02 также может свидетельствовать о поломке крыльчатки насоса, закрытом положении распределительного клапана, неисправности датчика протока.

03Е. Проблемы с горелкой: нет сигнала о пламени (виды газовых горелок для котлов отопления). Ошибка появляется, если нет подачи газа, не срабатывает розжиг, закрыт газовый кран, не работает датчик ионизации, а также, если отсутствует правильное заземление.

04Е – ложный сигнал о наличии огня или короткое замыкание в цепи датчика.

05Е-08Е. Нарушение цепи в измерителе температуры теплоносителя. Возможно повреждение контакта между датчиком и контроллером или короткое замыкание в этой зоне.

09Е – поломка вентилятора.

10Е – задымление. Тоже случается из-за проблем вентилятора (либо при плохом контакте датчика с вентилятором). Причиной может быть также засор дымохода или ветер в трубе (как правильно сделать дымоход для газового котла).

12Е – погас огонь в камере сгорания.

13Е – короткое замыкание в измерителе протока.

14Е – прекращена подача газа.

15Е – проблемы с платой управления.

16Е – перегрев.

17Е – неполадка DIP- переключателя.

18Е – перегрев устройства дымоудаления.

27Е – проблемы датчика воздушного давления.

Если котел шумит при работе, а ошибка на дисплее не высвечивается, причина может быть в накипи, затрудняющей проток теплоносителя. Котел шумит при перегреве, вскипании воды либо при плохом качестве теплоносителя.

Частая неисправность котла газового двухконтурного настенного Навьен – выход из строя крана-трехходовки (что такое котлы газовые для отопления дома настенные двухконтурные). Это происходит, в частности, когда закончился срок службы крана (обычно 4 года). В этом случае может пропасть горячая вода в контуре ГВС.

Устранение неполадок

Рассмотрим, как устранить основные неисправности газового котла. При ошибке 01 нужно тщательно осмотреть насос, проверить состояние крыльчатки, электрического блока, почистить грязевой фильтр, а также согнать воздух из системы.

Для устранения ошибки 02 котла Навьен выполняют следующие действия:

  • стравить воздух из системы;
  • померить давление;
  • проверить сопротивление на катушке насоса, убедиться, что нет короткого замыкания;
  • проверить положение распределительного клапана, открыть, если закрыт;
  • почистить флажок датчика.

Ошибка 03 котла Навьен часто высвечивается, если датчик пламени засорен. Его следует почистить. Серый налет на электроде счищается наждачкой с мелким зерном. При появлении 5 ошибки нужно проверить состояние участка цепи между датчиком и контроллером, при серьезных неполадках заменить датчик. В случае ошибки 10 котла Навьен нужно:

  • проверить исправность вентилятора, при невозможности ремонта заменить;
  • проверить контакты в трубках измерительного устройства;
  • прочистить дымоход.

При появлении 13 ошибки заменяют датчик. Шум в системе может исчезнуть после промывки теплообменника, иногда требуется его замена. Краны следует открыть полностью, температуру теплоносителя рекомендуется понизить.

Еще один важный момент в обслуживании газового котла Навьен: как заполнять систему после слива заново. Такая необходимость может возникнуть после ремонта/замены частей системы или если теплоноситель был слит на то время, пока дом пустовал.

Перед началом заправки нужно обесточить приборы, перекрыть газ. Проверить положение вентилей, запорных и распределительных, открыть их по максимуму. Повернуть подпиточный кран (обычно внизу агрегата) налево. Закрыть, когда манометр покажет 1,2-2 бар. Если в результате заполнения сработает аварийный индикатор, воду сливают и выполняют все заново.

Заключение

Ремонт своими руками навесного котла Навьен во многих случаях возможен и допустим. Чтобы максимально продлить срок безотказного действия агрегата, при монтаже и эксплуатации системы отопления нужно четко следовать инструкциям производителя.

В профилактических целях желательно дополнить систему несколькими устройствами: газовым и водяным фильтром, преобразователем воды (магнитным, полифосфатным). Для защиты чувствительной электроники рекомендуется подключить котел через стабилизатор напряжения (что такое стабилизаторы напряжения для котлов отопления).

Видео о разборке котла Navien и очистке теплообменника.

Похожие статьи

  • Основные неисправности газовых котлов. Ремонтируем котел сами


    Настоящего специалиста по ремонту котлов трудно найти. Поэтому важно разбираться в них самостоятельно, ибо мастер действительно требуется не всегда и…

  • Напольный газовый котел: установка своими руками


    Использовать газовый напольный котел для отопления дома или квартиры считается наиболее дешёвым и качественным вариантом. На сегодняшний момент данный…

  • Монтаж газовых котлов отопления своими руками: правила установки (фото и видео)


    Газовый котел является сегодня практически универсальным средством, благодаря которому можно всегда иметь бесперебойный доступ к горячей воде. Газовый…

Устранение неполадок с безбаковым водонагревателем Navien

ахвадмин / 24 марта 2022 г. 22 марта 2022 г.

Что касается безбаковых водонагревателей, Navien — один из лучших вариантов на рынке сегодня для удовлетворения ваших потребностей в горячей воде. Эта мощная торговая марка была создана, чтобы предоставить вам неограниченную подачу горячей воды по запросу с минимальными затратами на техническое обслуживание. Его долгий срок службы и энергоэффективность делают его первоклассным среди безбаковых водонагревателей.

Хотя вы не будете часто сталкиваться с проблемами, они могут возникнуть. Вот удобное руководство по устранению проблем с безбаковыми водонагревателями Navien, которые могут возникнуть. Давайте рассмотрим некоторые проблемы и их решения, которые вам пригодятся при устранении неполадок в безбаковом водонагревателе Navien.

Проблемы с датчиком потока Navien

Если из безрезервуарного водонагревателя Navien не поступает горячая вода, датчик потока может работать неправильно. Откройте и закройте клапан сброса давления, расположенный рядом с выпускным отверстием нагревателя, так как это обычно устраняет проблему. Если нет, свяжитесь с нами для обслуживания датчика.

В более старых моделях могут возникать проблемы с датчиками потока, если датчики со временем подвергаются коррозии, что приводит к отключению нагревателя. Это можно исправить, сняв зажимы с датчика и вытащив его для очистки, но проблема, скорее всего, со временем повторится. Лучшим вариантом является замена датчика версией из нержавеющей стали, не подверженной коррозии.

Вы также можете установить фильтр на входе воды перед водонагревателем для удаления примесей из воды. Если ваш нагреватель устарел, и у вас по-прежнему возникают проблемы с неработающим датчиком расхода безбакового водонагревателя, вам может быть лучше заменить модель.

Что означает код ошибки моего безрезервуарного водонагревателя Navien?

Большая часть поиска и устранения неисправностей вашего безбакового водонагревателя Navien упрощается благодаря кодам ошибок, встроенным в материнскую плату устройства, которые помогают вам диагностировать проблемы безбакового водонагревателя Navien. Вот краткое руководство по некоторым из наиболее распространенных кодов.

  • Код ошибки E003 — Отказ зажигания

Исправление: Убедитесь, что главный клапан подачи газа открыт.

  • Код ошибки E004 — Обнаружено ложное пламя

Исправление: проверьте электрический шнур, чтобы убедиться, что он правильно заземлен.

  • Код ошибки E012 — Потеря пламени

Исправление: Отключите устройство от сети. Снимите впускной фильтр и промойте его под проточной водой. Дайте ему высохнуть, а затем верните его на место перед перезапуском устройства.

  • Код ошибки E515 – Необычная работа печатной платы

Исправление: Проверьте электрический шнур, чтобы убедиться, что он правильно заземлен.

  • Код ошибки E760 — пора промыть водонагреватель

Исправление: обратитесь к инструкции или обратитесь к сантехнику.

Для большинства других кодов, обнаруженных при устранении неполадок с безбаковым водонагревателем Navien, вам, вероятно, потребуется обратиться к специалисту по обслуживанию, чтобы помочь вам. Не волнуйтесь – мы всегда на расстоянии одного звонка!

Другие проблемы с безрезервуарным водонагревателем Navien

В более старых моделях могут возникать другие проблемы, которые редко встречаются в новых моделях, но могут возникнуть. Вот некоторые из наиболее распространенных проблем, с которыми может справиться квалифицированный сантехник или технический специалист Navien:

Треснувший теплообменник

Если ваш теплообменник начал трескаться, в нем образуется щель, через которую выходят токсичные газы. Это не может быть исправлено. Вам нужно будет перейти на более новый проточный водонагреватель Navien. Хотя это редко случается, пока устройство все еще находится на гарантии, обязательно проверьте, считаете ли вы, что вы можете быть застрахованы, и свяжитесь напрямую с производителем.

Отказ платы управления

Если ваш проточный водонагреватель Navien начал отключаться без объяснения причин, это может быть признаком неисправности платы управления. Ваш код ошибки может отображать 003, что обычно означает неисправность воспламенителя, но если проблем не обнаружено, это может быть связано с тем, что на материнской плате есть проблемы. Оцените ваше устройство у таких профессионалов, как AHWA, которые могут заменить вашу плату управления или дать другие рекомендации.

Безбаковый водонагреватель Navien шумит

Если вы постоянно слышите странные звуки, исходящие от вашего устройства, это может быть вызвано несколькими причинами. Вам необходимо обратиться к специалисту, который поможет вам решить проблему. Если ваше устройство находится на гарантии, отказ от устранения проблемы может привести к аннулированию покрытия.

  • Вибрация незакрепленных деталей внутри агрегата
  • Вакуум в водопроводе создает вибрации
  • Напорный клапан неисправен
  • Загрязненный датчик расхода создает помехи потоку газа и, следовательно, издает посторонние звуки

Не работает рециркуляционный насос

Убедитесь, что нагреватель находится в режиме рециркуляции. Ваше руководство пользователя может помочь вам найти горячую кнопку, которую вам нужно нажать, чтобы активировать рециркуляцию горячей воды. Если это не решит проблему, обратитесь к специалисту, чтобы убедиться, что он был установлен правильно.

Вода не остается горячей

Возможны несколько причин потери горячей воды. Вот некоторые из наиболее распространенных. Вот некоторые из основных причин.

  • Слишком много пользователей используют горячую воду одновременно или в течение короткого периода времени . Вы можете решить эту проблему, настроив расписание для распределения использования или заменив водонагреватель большего размера, который может справиться с выходной мощностью.
  • Подача газа низкая. Если у вас большой водонагреватель и низкий расход газа, вы можете решить эту проблему, увеличив подачу газа к блоку
  • Поврежден датчик расхода. Это препятствует адекватному потоку газа к водонагревателю. Вам придется обратиться к специалисту, чтобы проверить это и исправить ситуацию.
  • Контрольная лампочка не горит постоянно. Это может быть связано с засорением воздухоотводчика, повреждением газового клапана, перебоем подачи газа, загрязнением горелок или повреждением датчика потока. Если очистка нагревателя не решает эту проблему, вам необходимо обратиться за помощью к специалисту.
  • Проточный водонагреватель Navien отключает прерыватель . Это может быть вызвано повреждением блока или протечкой воды на проводку. Все остальные причины электрические. При выключенном прерывателе отключите устройство от сети и проверьте на наличие утечек. Если ничего не найдено, оставьте его отключенным и снова включите выключатель. Если он продолжает гореть, возможно, ваш водонагреватель неисправен. Если он выключается, ваша проблема связана с электричеством, а не с водонагревателем.

При возникновении любых других вопросов или проблем следует обратиться к руководству пользователя или обратиться к специалисту по ремонту, чтобы оценить проблему и порекомендовать ремонт.

Похожие сообщения

경동나비엔

SOLUTION STORY

Navien, делая мир лучше с помощью технологий

NAVIEN
РЕШЕНИЕ
ИСТОРИЯ

Снизить потребление газа на 23%
и затраты на электроэнергию на 16%

Подача горячей воды и отопления
для многоэтажных домов

Вы забыли выключить котел или мат ГВС?
Теперь вы можете управлять им со своего смартфона.

Управляйте отоплением и экономьте энергию
с помощью ПК

NAVIEN STORY

Идеальное решение для объединения вашей жизни. Технологии, которые привносят удобство в активный образ жизни.

Экономьте на счетах за газ Умное водяное отопление технология лоТ Комфортный сон

Затраты на отопление зимой могут быть высокими. Согревание
не должно стоить
целое состояние.

Какой самый умный способ уменьшить расходы на отопление?

Ответ: конденсационный котел Navien. Первая в Корее технология конденсационного котла
с 31-летним стажем с 1988 года Конденсационный котел Navien

У меня напряженная утренняя поездка Но теперь у меня
полно
времени.

Каков самый разумный способ сделать ваш утро более управляемым?

Будь умнее! Используйте водонагреватель Navien! Водонагреватель Navien умнее и экономит ваше время
и деньги за счет быстрого выпуска горячей воды! Конденсационный водонагреватель Navien

Вы не забыли выключить плиту? Вы боитесь оставлять своих детей дома? Теперь вы можете
позаботиться об этих
вещах с помощью своего смартфона.

Тогда каково решение этих проблем о котле, газе и безопасности, когда вы выходите из дома?

Ответ: Navien Home IoT! Управляйте газом, температурой и системами безопасности со своего смартфона.
Больше никаких забот о детях дома! Котел Navien IoT

Вы все время устали, даже после полноценного ночного сна? Теперь вы можете
пробуждение
полностью обновлено.

Каков самый разумный способ
создать здоровую среду для сна?

Ответ: Коврик премиум-класса “Navien Mate”! NTC Technology™ поддерживает
идеальную температуру для сна Коврик для горячей воды Navien Mate

НОВОСТИ NAVIEN

Ознакомьтесь с нашими последними новостями.

  • 08 января

    Ускорение китайского… Завершите зеленое будущее вместе с N…

  • 09 февраля

    Участие в “Аква… KD Navien оправдывает свою репутацию…

  • 01 февраля

    Участие в… Корейский конденсационный котел со стрелой…

  • 12 января

    Участие в Интер… Захватывающий североамериканский М…
  • Руководство пользователя/электронный каталог Вы можете ознакомиться с нашими руководствами пользователя
    и электронный каталог.
  • Поиск сервисных центров/дилеров Зарегистрируйтесь, чтобы найти ближайшие сервисные центры
    в ваших регионах.
  • Руководство по приложению для смартфона Проверьте, как использовать
    наше приложение для смартфона.

МБ×RAINMAKERオープンカラーシャツ consegsa.com

詳細 は 公式 を ご 確認 ください ください。

サイズ 4 (M 相当)

1-2 回 着。。
中古 の ため 神経質 な 方 は ご ください。

袖丈 · 長袖
·春、夏、秋、冬
襟···オープンカラー
カラー···ブラック
柄・デザイン···無地

MB
MBアイテム
商品の情報
カテゴリー:メンズ>トップス>シャツ>
商品 サイズ サイズ: 目立っ た 傷 や 汚れ なし
商品 サイズ サイズ: M
ブランド: レイン メーカー
配送 の 負担: 送料 込み (出品者 出品者 負担)
発送 元 の の: M
3日で発送

18500円入荷予定 ,MB×RAINMAKER, MB×RAINMAKER, MB×RAINMAKER, MB×RAINMAKER, MB×RAINMAKER,

レイン メーカー の オープン カラーシャツ 、 4 万 近く て も 買う べき ワケ ワケ

レイン の オープン カラーシャツ 4 万 円 近く も 買う べき ワケ

МБ × Rainmaker × × × × × × × も も べき ワケ ワケ ワケ メーカー の オープン 、 、 円 近く も も 買う ワケ レイン メーカー のシャツ – www.avguide.it

2023 年】 レイン メーカー/シャツ シャツ （） 人気 アイテム アイテム – メルカリ

2023 年 最新 レイン メーカー/シャツ （メンズ の アイテム メルカリ メルカリ メルカリ 年 年 年】 レイン メーカー/シャツ （メンズ 人気 メルカリ メルカリ メルカリ メルカリ 年 年 最新

大人気 新作 新作 オープン カラーシャツ トープ サイズ サイズ 5 l シャツ

2023 年 最新】 レイン メーカー/シャツ （（メンズ の 人気 アイテム – メルカリ

大人気 新作 新作 カラーシャツ サイズ 5 l シャツ

0003

2023 年 最新】 レイン メーカー/シャツ シャツ （） の 人気 アイテム アイテム – メルカリ

2023 年】 レイン/シャツ シャツ （） の アイテム アイテム メルカリ

メーカー メーカー レイン レイン レイン レイン の レイン の の の の メルカリ メルカリ メルカリ メルカリ

メーカー レイン の の 人気 アイテム メルカリ メルカリ

、 4 万 円 近く も 買う べき ワケ ワケ

2023 年 最新】 レイン メーカー/シャツ （（） の アイテム アイテム –

オープン シャツ の と は？ ｜ ｜？？？？ ｜？ ｜ ｜？ ｜？？？？ ｜？？を 集計

大人気 新作 新作 オープン カラーシャツ トープ サイズ サイズ サイズ 5 L シャツ

2023 年 最新 レイン メーカー/シャツ （メンズ） の 人気 アイテム メルカリ

オープン シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ シャツ と？｜10,125件の売買情報を集計

2023 年 最新】 レイン メーカー/シャツ シャツ （） の 人気 アイテム アイテム – メルカリ

オープン シャツ の と 価格 推移 は？ 10,125値段 と 価格 推移？ ｜ ｜ 10,125 件 の 売買 情報 を 集計

大人気 新作 新作 オープン カラーシャツ サイズ サイズ 5 L シャツ

  • MB×RAINMAKERオープンカラーシャツ – www. avguide.it
  • 2023年最新】レインメーカー/シャツ（メンズ）の人気アイテム – メルカリ
  • 大人気新作 rainmaker オープンカラーシャツ トープ サイズ5 L シャツ
  • オープンカラーシャツの値段と価格推移は？｜10,125件の売買情報を集計
  • レインメーカーのオープンカラーシャツ、4万円近くても買うべきワケ
  • MB×RAINMAKERオープンカラーシャツ – www.avguide.it
  • 2023年最新】レインメーカー/シャツ（メンズ）の人気アイテム – メルカリ
  • 大人気新作 rainmaker オープンカラーシャツ トープ サイズ5 L シャツ
  • オープンカラーシャツの値段と価格推移は？｜10,125件の売買情報を集計
  • レインメーカーのオープンカラーシャツ、4万円近くても買うべきワケ
  • MB×RAINMAKERオープンカラーシャツ – www.avguide.it
  • 2023年最新】レインメーカー/シャツ（メンズ）の人気アイテム – メルカリ
  • 大人気新作 rainmaker オープンカラーシャツ トープ サイズ5 L シャツ
  • オープンカラーシャツの値段と価格推移は？｜10,125件の売買情報を集計
  • レインメーカーのオープンカラーシャツ、4万円近くても買うべきワケ
  • MB×RAINMAKERオープンカラーシャツ – www. avguide.it
  • 2023年最新】レインメーカー/シャツ（メンズ）の人気アイテム – メルカリ
  • 大人気新作 rainmaker オープンカラーシャツ トープ サイズ5 L シャツ
  • オープンカラーシャツの値段と価格推移は？｜10,125件の売買情報を集計
  • レインメーカーのオープンカラーシャツ、4万円近くても買うべきワケ

    • ボーム и メルシエオススメモデル

    2023年3月02日更新

      МБ×RAINMAKERオープンカラーシャツ – www.avguide.it

      8800円

      2023年最新】レインメーカー/シャツ（メンズ）の人気アイテム – メルカリ

      15000円

      3

      大人気新作 rainmaker オープンカラーシャツ トープ サイズ5 L シャツ

      16000円

      オープンカラーシャツの値段と価格推移は？｜10,125件の売買情報を集計

      15000円

      3

      レインメーカーのオープンカラーシャツ, 4万円近くても買うべきワケ

      11060円3

      МБ×RAINMAKERオープンカラーシャツ – www.avguide.it

      17500円

      2023年最新】レインメーカー/シャツ（メンズ）の人気アイテム – メルカリ

      1470003

      1470003

    ボーム & メルシエ の こだわり とは？

    ユーザー 声 から 生まれ た 自社 開発 ムーブメント 「ボーマティック」 」




    2018年にボーム & メルシエから自社開発ムーブメントがでるぞ！
    と当時大きな話題になりました。
    様々 な から 実用 性 重視 の ムーブメント から 見た 目 の さ に 特化 し た モノ まで と あらゆる 種類 ムーブメント が 登場 し い ます。
    ではボーム & メルシエの自社開発ムーブメントとは一体どんなムーブメントなのか。
    一言で言い表すとすれば 「ストレス無く機械式時計を楽しめる。」
    え、どういう意味？
    早速 解説 し いき ます ね。

    まず こちら ムーブメント です が 、 とことん ユーザー 目線 たって 開発 さ れ た です。
    その名も 「ボーマティック。」

    ボーマティック 開発 さ れ た 目的 は 何 か 飛び抜け 優れ た ムーブメント 作る！ いう いう こと
    普通 に を 送る 中 で 腕時計 を 使用 し て いる 方 ストレス を 感じる こと 無く 使用 できる 腕時計 つくり たい と いう で 開発 れ まし た。
    ではユーザー目線になって開発するにはどうすればいいのか、そこでボーム & メルシエ は マー サービス に 届い た お 客 様 から の クレーム 要望 に 着目 し まし た。
    実際 腕時計 を 使用 て いる ユーザー の 生 の 声 着目 し のです！ し て ユーザー の の 声 に し た！
    分析に分析を重ね、なんと10年もの歳月をかけてボーマティックは完成しました。
    このボーマティックには4つのユーザーメリット、強みが存在します。

      大人気新作 rainmaker オープンカラーシャツ トープ サイズ5 L シャツ

      15000円

      オープンカラーシャツの値段と価格推移は？｜10,125件の売買情報を集計

      11060円

      11060円3

      レインメーカーのオープンカラーシャツ, 4万円近くても買うべきワケ

      16500円3

      МБ×RAINMAKERオープンカラーシャツ – www.avguide.it

      8000 или

      2023年最新】レインメーカー/シャツ（メンズ）の人気アイテム – メルカリ

      14770円3

      大人気新作 rainmaker オープンカラーシャツ トープ サイズ5 L シャツ

      8000円

    ボーム & メルシエの代表的なコレクション紹介

    RIVIERA　リビエラ


    まず 紹介 モデル は 一 メゾン メゾン の 顔 となる に までなっ た モデル 、 リビエラ の ご 紹介。
    前項でも少し紹介をしましたが、リビエラが一番最初に登場したのは1973年でございます。 9014. 今 や 一 トレンド なっ て いる ラグジュア リー スポーツ ウォッチ 通称 「」 、 や ウォッチ の 先駆け と も モデル を ボーム & メルシエはリビエラという名前でかなり前に発表をしていました。
    1970 年代 と いえ ば ケース は 金 無垢 で サイズ は 小 といった 時計 が ラグジュアリー の 極み と さ れ い た 時代 、 ボーム & & メルシエは人々のニーズ、時代の変化の流れに敏感でした。
    当時 は 珍しかっ た ステンレス スティール 製 の ケース に 力強い シルエット は の １ 歩先 を 行く デザイン でし た。
    そのユニークなウォッチは瞬く間に世間の人たちを虜にしていきます。
    また当時はラグジュアリースポーツウォッチ、スポーツウォッチの黎明期でもありました。 904。 904 有名所だとオーデマ・ピゲのロイヤルオーク
    パテック ・ の ノーチラス も この 時期 に 誕生 し て い。。

    改めて 当時 の リビエラ の 写真 を て も 全く さ を 感じ ませ ん よ 如何 に モデル であっ 分かり 分かり 分かり 分かり 分かり か 分かり 分かり 分かり 分かり 分かり 分かり 分かり 分かり0147
    50年以上の歳月の中で独自のスタイルを確立してきたリビエラ。
    メゾン の 成功 し た モデル として 知名 度 の 高かっ た リビエラ あの 頃 の 感動 を 現代 に 蘇ら べく 、 ボーム ボーム は 満 持し リビエラ を 復刻 致し ます！！！ メルシエ 満 持し を 復刻 致し ます ます

    リビエラ ３ つ 魅力 ここ ここ を 見 て 欲しい ！！

    ① 的 な フォルム 12 角形 ユニーク な ケース デザイン
    まず目につくのは特徴的な多角形のベゼルと力強さを感じさせる4本のビス。

    多角形ベゼルはリビエラが登場した1973 年 当 時 か ら 変 わ ら な い 意 匠 で す が 、 リ バ イ バ ル さ れ た リ ビ エ ラ は 12 角 形 の ベ ゼ ル で た 0 4 し た 0 4 これはダイアルに表示された 12の時間 を反映したデザイン。
    4 本 の も 相まっ て 力強 さ を 感じ させる デザイン な のです 、 実は ケース に は かなり 繊細 磨き が 施さ れ い ます。
    表面 は つや の サテン 仕上げ 仕上げ な のです が 、 の サイド は 丁寧 に 面取り を さ れ おり ここ の 部分 は 艶出し ポリッシュ 仕上げ と て い ます。。

    この２つの磨きを絶妙に使い分けることによってメリハリが生まれ時計に 高級感と感存在0010 を与えています。
    狭い 範囲 ここ まで 上質 な 磨き分け が できる の は ボーム & メルシエ 時計 製造 技術 を 存分 に 示し い ます。
    リビエラを ひと目みていい時計だな。
    と 思える は ここ の 部分 の 要素 が 非常 に 強い のではない う か。

    また の リューズ 部分 も 形 の 仕様 に て おり 、 非常 握り やすい。。 の 仕様 なっ て おり 非常 に やすい です。
    時間 の 時 など も ストレス を 感じ ず 気持ち の 良い さわり です！！

    ② の リゾート 地 リビエラ に インスパイア れ た 文字 盤 デザイン

    続いて文字盤のデザインを覗いていきましょう。
    あまり見かけない幾何学的な装飾が文字盤に施されています。
    これが 山と海 をイメージしたデザインでございます。

    なんでこのデ4 イー7 と いう が 浮かぶ と 思い ます が 、 これ は リビエラ 名前 の 由来 と も なっ た 地中海 沿岸 リゾート 地 、 リビエラ 景観 が ソース と なっ て ます。
    美しい 山 海 に 囲ま れ た 人気 の リゾート 地 リビエラ その 景観 の 美し さ を 幾 何 学 的 で 再現 する こと 上手く 文字 に まとめ 上げ て ます。
    結果として他のスポーティウォッチにはない 唯一無二の個性 をリビエラに与えています。

    半透明となったダイヤル越しに時を刻むボーマテックダイヤルを覗き見ることができます。 904 少し明るいところで見てもらうとキラッと光るダイアルが凄く美しいんですよね、、、。
    腕時計 初心 の 方 が 安心 し て お 使い を 頂ける こと もちろん 、 腕 時計 ファン も 思わ ず てしまう よう な 出来 な のではない う か。
    リビエラ ボー は ステンレス モデル と a adlc コーティング 施し た ブラック ラバー モデル の 色 から お 選び 頂け ます。。。。。。


    M0A10616
    商品ページを見る

    M0A10617
    商品 に 関する お 問合 せ

    まず は こちら を チェック リビエラオート 42 мм

    リビエラを新たに解釈した現代版モデル。
    特徴 的 多角 形 ベゼル と リゾート 地 リビエラ から インスパイア さ て 文字 盤 は お時計 に 唯一 の 個性 を 与え い ます。
    ベルト を 簡単 付け替え 出来る インターチェンジャブル システム と 安心 の 100ｍ 防水 も 様 に は 嬉しい ポイント。
    展開 モデル ステンレス スチール モデル ３ 色 、 ラバー ストラップ モデル ２ 色 合計 ５ 種類 から お 選び 頂け ます。
    おすすめところですとやはりメインモデルのブルーダイヤルでしょうか。
    爽やかで知的な印象を与えるブルーはオンでもオフでも活躍すること間違いなし。
    トレンドのグリーンカラーも見逃せません。

    女性にもおすすめ◎　リビエラ36mm
    4
    少し小ぶりなリビエラは女性にもオススメのサイズ感。
    もちろん ユニセックス サイズ 感 です ので 男性 の 方 で も 小さめ が 好み の 方 は 問題 なく 使い を 頂ける のではない う か。
    一部 モ デ ル に は ビ ス 部 分 に ダ イ ヤ モ ン ド を セ ッ ィ ン グ し た と て も エ レ ガ ン ト な モ デ あ も ま ゙0147 より個性を際立たせるダイヤモデルは大人の女性にピッタリ のモデル。
    また自動巻きの機械式モデルもあるのですが基本的には36mmはクォーツモデルがメインの展開がメインの展開で なんとクォーツモデルのバッテリー寿命は 驚異の10年間！！
    平均的には2~3年の電池寿命が多いのですが、驚異の3倍の電池寿命。



    Baume M0A10653


    M0A10653
    商品ページを見る

    フランス リヨン 生まれ の プロ スケート ボーダー 、 オーレリアン ・ ジロー と の コラボレーション から 生まれ た エディション エディション
    オーレリアン ・ が が 実際 競技 や 練習 で 使用 し た スケート デッキ （板） で 製作 れ た ケース オーレリアン の 好き な 赤 青 を あしらっ た グリップ 製 製 の ダイヤル は を を あしらっ あしらっ た グリップ テープ 製 の は 唯一 を 演出 あしらっ た た グリップ グリップ 製 の は 個性 を あしらっ あしらっ た た た た た た た BAUME文字が時針の役割を果たしてケースバックはオーレリアン・ジローのサインが刻印぀7されてサインが刻印぀されてサインが刻印぀されては 防水性を確保するために、ブルーの陽極酸化アルミのコンテナがムーブメントを包みでこんででで04でで0 持続 可能 社会 へ の 貢献 、 素材 の リサイクル ・ アップ サイクル （より 付加 価値 に 変え て いく） 、 環境 を 念頭 に を 紡い で いき ます
    伝統 的 製造 、 スイスメイド 、 ミニマム な デザイン 、 一 歩 進化 た ウォッチ を 是非 チェック し て み ください。
    ストラップ は アナッツ の ボタン 付き で 簡単 に 付け替え が 可能 です オーレリアン ・ ジロー 自身 が 監修 し スケート ボード 愛好 家 も 是非 いただき たい ユニー クピース です。。。

    Боме M0A10639

    M0A10639
    商品 関する 関する お 問合 せ

    ミニマリスト 新しい 感覚 が 特徴 の ムーン フェイズ 搭載 の ボーム。
    ナチュラル な サイクル を 素材 として 作成 さ れ て おり 、 他 ブランド と は 一味 違う 仕上げ に て い ます。
    率直にこれは面白い時計だな、、。 と思いました。
    シンプル な に さらっと 使い やすい モデル 、 ブランド の エントリー モデル として おすすめ です。
    こちら モデル の 売上 の 2 ％ 海洋 汚染 問題 に 向き合い 、 海洋 の の 活動 に 積極 で に 向き合い 、 海洋 プラスティック 回収 活動 積極 で いる 向き合い 、 、 、 、 いる 団体 向き合いWaste Free Oceans (WFO)に寄付されます。

    Бауме M0A10600


    М0А10600
    商品 ページ を 見る

    12 時 に リューズ リューズ ある ある か 懐かしい デザイン は ポケット ウォッチ を さ せ ます ね。
    ミ ニ マ ム な デ ザ イ ン で オ リ ジ ナ リ テ ィ 溢 れ る こ ち ら の モ デ ル は ブ レ ス レ ッ ト も 勿 論 天 然 素 9 0 4 40009 こちら の の 売上 の 2 ％ は 海洋 汚染 問題 向き合い 、 海洋 プラスティック の 回収 活動 に 積極 的 取り組ん で いる いる 団体 団体 без отходов океанов (WFO) に さ れ ます。

    お時計の購入で皆様も環境問題への取り組みに参加できます。
    ご 興味 が 方 は 是非 チェック。。

    気 なる ボーム ボーム メルシエ 保証 内容 内容

    さ て お時計 を ご さ 際 に 必ず 必ず チェック て いただき たい の 一つ 設け に 必ず 必ず チェック チェック チェック チェック チェック 内容 必ず 内容 内容 保証についてですよね。
    ではボーム & メルシエの保証内容はどうなのか、基本的には2年間の保証。
    また一部自社ムーブメントに関しては申請を行うことで１年間の延長保証が適用されます。
    保証 内容 の 内容 について は メーカー 公式 公式 hp から 確認 でき ます こちら を チェック ください。
    ボーム & メルシエ詳しい 内容 内容

    その 他 修理 修理 詳しく 詳しく は お 問い 合わせ ください。

    アイアイイスズ と ボーム & メルシエ

    国内最大級の品揃えを誇る四国高松の老舗時計店アイアイイスズ。
    当店 で 、 カルティエ 、 オメガ 、 ウブロ 、 ブルガリ 、 シャネル ブライトリング 、 タグホイヤー 、 パネライ 、 、 といった といった ブランド 勿論 、 ヴァシュロン コンスタンタン 、 オーデマピゲ ブレゲ 、 a.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
    Карта сайта
