Котел газовый настенный NAVIEN
Когда перед потребителем встает вопрос выбора газового котла для отопления, приходится учитывать большое количество критериев, обеспечивающих его эффективную и экономичную работу. В этом плане следует разделить агрегаты отечественные и зарубежные. К сожалению, не все «иностранцы» могут выдержать сложные российские условия эксплуатации — низкое качество теплоносителя, перепады давления газа и воды, периодическое отключение электроэнергии. Правда, многие зарубежные аналоги сегодня уже адаптированы к российским условиям. К примеру, известная южнокорейская модельная линейка «Navien Ace» с инструкцией, где оговорено, что эти котлы могут быть использованы в России.
Марка Navien Ace — это настенный вариант двухконтурного котла. Такая модель относится к оборудованию «Навьен» с открытой камерой сгорания и естественным выводом продуктов горения. Что входит в конструкцию котла?
Содержание
- Комплектация котла
- Классификация
- На что обратить внимание при монтаже?
- Заключение по теме

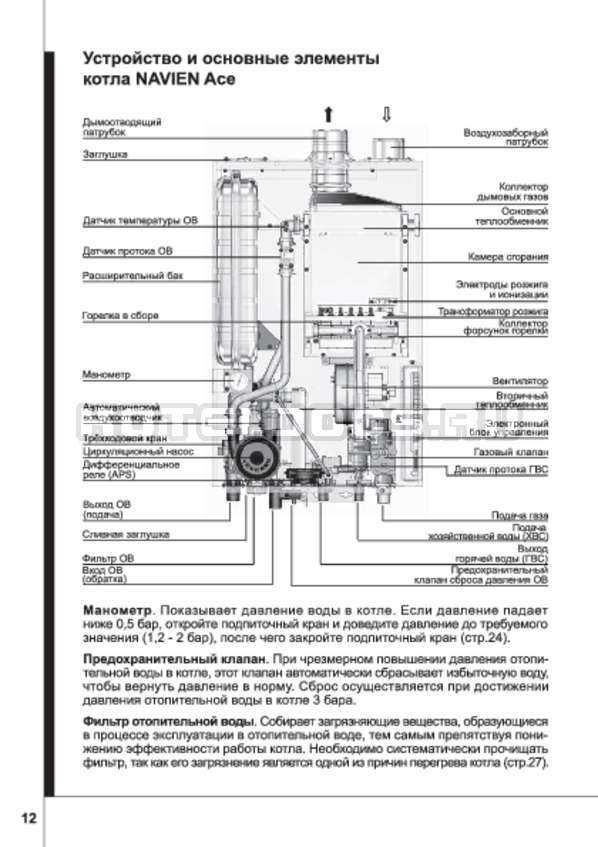

Комплектация котла
В конструкцию агрегата входят:
- Два теплообменника из нержавеющей стали, что гарантирует их долгую и надежную эксплуатацию.
- Выносной дисплей блока управления, который полностью русифицирован. Для российского потребителя это очень важное условие.
- Встроенный циркуляционный насос.
- Расширительный бачок.
- Предохранительный клапан.
- Воздухоотводчик, работающий в автоматическом режиме.
- Перепускной вентиль, который настраивается тоже в автоматическом режиме.
- Датчик тяги.
- Стабилизатор электрического тока.
- Пульт с дистанционным управлением, что удобно в плане обслуживания.
Южнокорейский котел navien ace полностью снабжен японской автоматикой. При этом производитель дает гарантийный срок эксплуатации 2 года. Это достаточно компактное устройство с великолепными техническими характеристиками. Инструкция по эксплуатации котлов Навьен позволяет легко разобраться во всех тонкостях настройки прибора, режимах и температурных диапазонах.
Классификация
Газовые котлы «Navien Ace» делятся на две категории:
- Ace ATMO.
- Ace TURBO.
Первый агрегат — это простой и традиционный котел с открытой камерой сгорания, где используется атмосферный вывод продуктов горения. Второй — более усовершенствованный и имеющий горелку с турбонаддувом. Это позволяет эффективно подавать газ и сжигать его при нестабильной подаче, что связано со скачками давления. К тому же второй вариант снабжен специальной системой контроля SMPS, в основе которой лежат высокочувствительные чипы. Они отвечают за контроль и регулировку процессов сгорания газа. Во всем остальном оба варианты ничем не отличаются друг от друга.
Обе модели можно отнести к категории универсальной техники. Адаптированные к непростым условиям эксплуатации они считаются одними из самых экономичных отопительных приборов, которые сегодня присутствуют на российском рынке. Важной составляющей конструкции является дистанционный пульт управления. Это очень удобно, когда на расстоянии можно задавать режимы и показатели, быстро проводя наладку.
Но что удивительно — газовые котлы Навьен могут работать не только в автоматическом режиме, но и в ручном. Особенно это удобно, когда температура за окном резко меняется. Ручная установка позволяет более точно выставить параметры и показатели, что исключает самые малые ошибки в процессе эксплуатации отопительного оборудования.
Газовые котлы navien ace можно называть универсальными агрегатами. Они работают на природном магистральном газе или на сжиженном баллонном. Чтобы перейти от одного вида газа на другой, необходимо поменять только горелку. Других изменений не требуется.
На что обратить внимание при монтаже?
Стальной газовый котел Navien AceТак как к оборудованию приложена инструкция, то проблем с установкой и подключением прибора не возникает. Сделать это самостоятельно — не проблема. В инструкции может разобраться даже непрофессионал. Тем более что она написана на русском языке.
Единственное, на что просят обратить внимание специалисты — это способ отвода угарных газов.
Выводить их можно через обычный атмосферный дымоход, подключенный к системе дымоотведения дома или установленный как отдельная конструкция. Но если вас не устраивает ни один вариант, можно сделать коаксиальный дымоход. Его монтаж в несколько раз проще. Но учтите, что коаксиальные конструкции используются только в том случае, когда обогреваемая площадь дома не превышает 110 м². Они могут быть установлены с котлами, мощность которых не превышает 11 кВт.
Заключение по теме
Газовые котлы «Navien Ace» — это высококачественная отопительная техника с прекрасными техническими и эксплуатационными характеристиками. Адаптированные к непростым российским условиям эксплуатации они прочно заняли одну из лидирующих позиций на рынке отопительного оборудования России. Популярность их не падает, а значит, велика вероятность, что и другие модели будут востребованы всегда.
Читайте далее:
инструкция по ремонту, его устройство, настройка и описание всех возможных ошибок и их устранение > Домашнее инженерное оборудование
Источник: Девушка ЭВЕЛИНА РАЗМЕР ГРУДИ 5 https://aga.
sibirki.su/id_2702.html район и метро – на Сибирках
Газовые котлы южно-корейской фирмы Navien хорошо знакомы российским пользователям.
Они обладают оптимальным сочетанием цены и качества, адаптированы к российским климатическим и технологическим условиям.
Стоимость оборудования Navien вдвое ниже, чем у европейских аналогов.
Производитель позаботился о том, чтобы котлы выдерживали перепады или низкое давление воды, газа, самостоятельно компенсировали до 30% падения напряжения в сети электрического тока.
Рассмотрим технологию настройки и методы устранения наиболее распространенных ошибок, возникающих при работе агрегатов.
Содержание статьи
- 1 Инструкция по ремонту газовых котлов Навьен (Navien)
- 2 Как правильно отрегулировать и запустить
- 3 Инструкция по эксплуатации
- 4 Запуск самодиагностики
- 5 Основные коды ошибок и их расшифровка
- 6 Часто встречающиеся неисправности и их устранение
- 6.1 Е 01-02
- 6. 2 Е 03
- 6.3 Е 05
- 6.4 Е 09
- 6.5 Е 10
- 6.6 Е 13
- 6.7 Е 16
- 6.8 Е 18
- 6.9 Е 27
- 7 Почему падает давление
- 8 Причины роста давления
- 9 Проблемы включения
- 10 Долго не запускается
- 11 Что делать, если подтекает атмосферник?
- 12 Отзывы владельцев
- 13 Полезное видео
- 14 Заключение
2 Е 03Основные настройки котлов выполняются одновременно с первоначальной установкой.

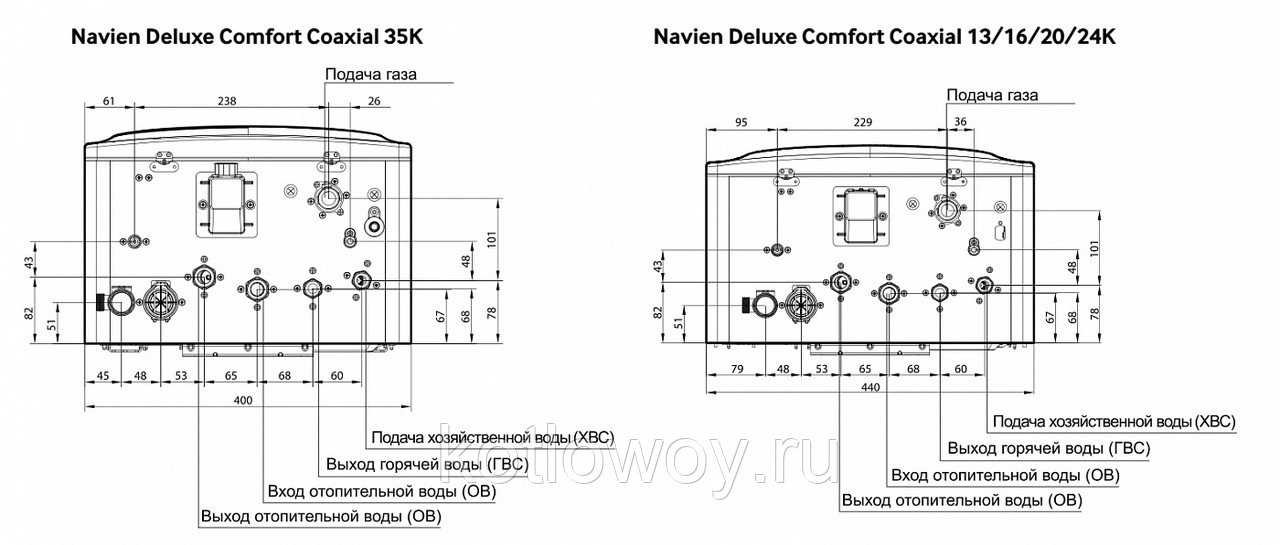

Производится подключение ко всем необходимым коммуникациям и системам:
- Подача газа.
- Подача воды.
- Присоединение прямого и обратного трубопровода системы отопления (ОВ, теплоноситель).
- Подключение к сети электропитания.
- Система подачи ГВС (разводка на точки разбора).
Первичная настройка котла производится при помощи ДИП-переключателей и резистора, регулирующего подачу (давление) газа.
Они расположены на плате управления агрегатом.
ВАЖНО! Самостоятельная настройка газовых котлов Навьен настоятельно не рекомендована. Для выполнения этой процедуры следует пригласить специалиста из сервисного центра.
Как правильно отрегулировать и запустить
Порядок действий:
- ПроцеДypa запуска котла начинается с наполнения водой. Газовые двухконтурные агрегаты не нуждаются в установке дополнительных устройств, поэтому надо просто открыть вентиль подпитки и довести давление до 1,5-2 Ат.
- После этого вентиль закрывается, в системе и на самом агрегате удаляются воздушные пробки, для чего используются краны Маевского на радиаторах и воздушный клапан в котле.
- Затем надо сбросить воздух с циркуляционного насоса. снимается кожух, включаются регуляторы нагрева воды. Появляются специфические звуки, свидетельствующие о работе системы. На насосе понемногу откручивается винт посередине, до появления воды. Эту процедуру надо проделать 2-3 раза, после чего воздух из насоса будет полностью удален.
- Как только циркуляционный насос будет приведен в рабочее состояние, произойдет электронный запуск горелки и начнет функционировать система нагрева ОВ.
Эту процедуру надо проделать 2-3 раза, после чего воздух из насоса будет полностью удален.На этом процеДypa первичного запуска и регулировки завершается.
Инструкция по эксплуатации
Эксплуатация газовых котлов Navien производится в автоматическом режиме, при котором участие человека минимально.
От владельца требуется только наблюдение за показаниями на дисплее и своевременная реакция на появление кода ошибки.
Кроме того, пользователь определяет режим работы — летний или зимний:
- Летний режим определяется только нагревом ГВС.
- Зимний режим запускает систему отопления одновременно с подачей ГВС.
На дисплее имеется кнопка с соответствующей пиктограммой (обозначение снежинки или солнышка).
Если требуется настроить температуру ОВ или иные параметры системы отопления, должен быть включен зимний режим функционирования.
Регулировка температуры ОВ производится при мигающем значке радиатора.
Если он горит ровно, дисплей показывает существующую температуру. Нажав на кнопку «радиатор», чтобы значок замигал, нажимают на кнопки «+» или «-», чтобы изменить заданную температуру теплоносителя.
Значок перестает мигать через некоторое время (несколько секунд), а котел начнет греть или охлаждать теплоноситель в соответствии с полученными указаниями.
Запуск самодиагностики
Система самодиагностики котлов Navien функционирует постоянно и в отдельном запуске не нуждается.
Вероятность отказа того или иного узла существует в любое время, поэтому датчики подают сигналы о состоянии определенных элементов в режиме 24/7, не останавливаясь никогда.
Если датчик по каким-либо причинам прекращает работать, на дисплее тотчас загорается соответствующий код ошибки. Это важная функция, способствующая сохранению работоспособности и своевременному устранению возникших неполадок.
Основные коды ошибок и их расшифровка
Рассмотрим, какие коды ошибок могут появиться на дисплее агрегата:
| Код ошибки | Тип неисправности |
| Е01-02 | Отсутствие теплоносителя в системе (сбой работы датчика протока) |
| Е03 | Отсутствие пламени |
| Е04 | Ложное свидетельство о наличии пламени (пробой искры на датчик) |
| Е05 | Обрыв датчика температуры ОВ |
| Е06 | КЗ датчика температуры ОВ |
| Е07 | Обрыв датчика температуры ГВС |
| Е08 | КЗ датчика температуры ГВС |
| Е09 | Отказ вентилятора |
| Е10 | Сбой в работе системы дымоудаления |
| Е13 | КЗ датчика протока ОВ |
| Е15 | Неисправность или отказ платы управления |
| Е16 | Превышение допустимой температуры нагрева котла |
| Е18 | Перегрев датчика дымоудаления |
| Е27 | КЗ или обрыв датчика давления воздуха |
Появление большинства ошибок сопровождается остановкой работы котла, что опасно в зимнее время, поэтому реагировать на них следует максимально оперативно.
Часто встречающиеся неисправности и их устранение
Рассмотрим основные способы устранения возникших ошибок:
Е 01-02
Эта ошибка свидетельствует о перегреве оборудования из-за отсутствия ОВ в системе. Решение проблемы состоит в прочистке трубопроводов или проверке насоса. Как вариант, необходимо удалить воздух из системы (в первую очередь, из насоса).
Е 03
Производится проверка на работоспособность датчика наличия пламени. Очистка электродов воспламенения.
Также необходимо проверить наличие газа в магистрали или баллонах.
Е 05
Неисправность датчика температуры устраняется проверкой его состояния. Производится измерение сопротивления датчика при определенной температуре. Если показания соответствуют эталонным, необходимо прочистить контакты.
Если показания датчика не соответствуют табличным значениям, требуется замена на новый, работоспособный экземпляр.
Е 09
Прежде всего следует измерить сопротивление на обмотках вентилятора, которое должно составлять 23 Ом.
Проверить, имеется ли электропитание на клеммах. Если обнаружены серьезные неполадки, производится полная замена вентилятора.
Е 10
Чаще всего, проблема кроется в самом датчике. Необходимо проверить его состояние, почистить контакты, при необходимости — заменит
Е 13
Датчик протока нередко залипает из-за засорения исполнительного механизма мелким мусором, известковыми отложениями и т.п. Если очистка датчика не дает ожидаемого результата, проверяется возможный пробой на плату управления.
При отсутствии результата производится замена датчика.
Е 16
Перегрев котла может иметь несколько причин, наиболее распространенной из которых является засорение теплообменника и слабый проток ОВ. Защита сpaбатывает при 98°, отключение аварии происходит при охлаждении котла до 83°.
Путей решения проблемы два — сначала следует прочистить (в сложных случаях — заменить) теплообменник, при отсутствии положительного результата производят замену датчика.
Е 18
Перегрев датчика дымоудаления происходит при закупорке дымохода. Причиной может стать намерзание конденсата, сильный ветер снаружи, попадание в дымоход посторонних предметов или мусора. Если устранение помех выводу продуктов горения никаких результатов не приносит, следует заменить датчик.
Е 27
Отсутствие давления воздуха при работающем вентиляторе чаще всего свидетельствует о засорении воздухопровода или о необходимости замены датчика. Чаще всего причина кроется именно в нем, поскольку попадание посторонних предметов в закрытый воздушный канал крайне затруднено.
Почему падает давление
Причиной падения давления воды в системе может быть только протечка. При этом, она может быть как в самом котле, так и вне его — в трубопроводах, радиаторах и т.д.
Необходимо открыть вентиль подпитки, запустить котел и тщательно осмотреть всю систему, шаг за шагом. Если протечек не найдено, надо осмотреть котел. В поисках причины следует руководствоваться скоростью падения давления.
Возможно, вода уходит в расширительный бак, в котором порвалась мембрана. Другой причиной может стать износ пpeдoxpaнительного клапана. Если он соединен с канализацией, то протечка будет незаметна.
ОБРАТИТЕ ВНИМАНИЕ! В любом случае, падение давления свидетельствует о том, что она куда-то уходит. Отыскать протечку необходимо, иначе возможно намокание и разрушение конструкций дома.
Причины роста давления
Возрастание давления в котле прежде всего демонстрирует пpeдoxpaнительный клапан, который начинает стравливать излишки. Данная проблема нередко вводит в недоумение даже опытных специалистов.
Причина кроется во вторичном теплобменнике. Горячая вода нагревается от уже нагретой ОВ, получая энергию в пластинчатом вторичном теплообменнике. Обе жидкости обмениваются тепловой энергией, не смешиваясь между собой.
Но, если возникает свищ, позволяющий воде из системы ГВС проникать в систему отопления, давление станет повышаться, стремиться уравновеситься с более высоким давлением бытовой горячей воды.
При возникновении подобной проблемы следует заменить вторичный теплообменник, поскольку ремонт его сложен и малоэффективен.
Проблемы включения
Причин возникновения подобной неисправности может быть несколько:
- Отсутствует напряжение в сети (или слишком сильно уменьшилось, стало меньше 150 В).
- Нет газа.
- Котел заблокирован системой защиты, включившейся из-за появления критической ошибки (перегрев свыше 98°).
Возможно возникновение и других причин отказа. Прежде всего, следует проверить напряжение в сети.
Котел способен компенсировать колебания до 30%, но, при более значительных изменениях, он просто не запустится. Решить вопрос можно, используя отдельную розетку и установив стабилизатор.
Если все возможные причины проверены и устранены, а котел продолжает безмолвствовать, следует пригласить мастера. Возможно, причиной стал отказ блока управления, пробой или иная серьезная неполадка.
Предпринимать попытки самостоятельно решить вопрос не следует, это может стать причиной окончательного разрушения агрегата.
Долго не запускается
Запуск котла производится при достижении определенных условий. Если температура или давление воды (ОВ, ГВС) находятся в заданном диапазоне, запуск нагрева не будет происходить до момента остывания.
Возможной причиной также может стать частичное засорение фильтра воды, замедляющего прохождение потока и изменяющего режим циркуляции. Возможны затруднения работы циркуляционного насоса, забитого известковыми отложениями или мелким мусором.
Что делать, если подтекает атмосферник?
У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.
Появление течи пpaктически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища.
Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.
Работа сложная и требующая участия подготовленного человека.
Отзывы владельцев
Рассмотрим отзывы пользователей, которые столкнулись с некоторыми проблемами эксплуатации агрегатов Navien:
{{ reviewsOverall }} / 5 Оценка владельцев (7 голосов) Ваше мнение Количество проголосовавших Знакомы с технологией? Оставьте свой отзыв! 0″ > Сортировать по:Самые последниеНаивысший баллНаиболее полезноХудшая оценка
Будьте первым, чтобы оставить отзыв.
/ 5
Проверено {{{review.rating_comment | nl2br}}}
Показать еще itemsPerPage”> {{ pageNumber+1 }} Знакомы с технологией? Оставьте свой отзыв!
- Ваше мнение
Обнаруженные ошибки или возникшие проблемы сложно определить самостоятельно.
Ошибки, выданные на дисплей, иногда оказываются следствием внешних воздействий, а не поломки соответствующих узлов.
Поэтому рекомендуется поручать устранение проблем специалистам, которые имеют опыт и способны определить истинные причины появившихся неисправностей.
Полезное видео
В данном разделе вы ознакомитесь с тем, как включить или устранить те или иные ошибки вашего котла (напольного) своими руками, а также что делать если он не включается + схема подключения:
Заключение
Ремонт и настройка котлов Навьен не отличаются особой сложностью, но требуют опыта и досконального знания конструкции агрегата.
Попытки решения проблем своими руками нередко только усугубляют возникшую проблему, усиливают нераспознанные неполадки.
Неквалифицированный ремонт может окончательно разрушить важные системы и узлы агрегата, что потребует полной замены котла.
Поэтому настоятельно рекомендуется обращаться к специалисту, даже если появилась уверенность в правильном определении источника проблемы.
Опыт профессионала — самый надежный вариант безошибочного определения и устранения возникшей неисправности.
ВконтактеFacebookTwitterGoogle+Одноклассники
Как спрятать трубы в стену
Как спрятать трубы в стену, зашивка труб в стену, как спрятать трубы в ванной, спрятать трубы отопления,как выполнить монтаж трубы ……
27 09 2022 18:58:25
Снегозадержатель для мягкой кровли и другие комплектующие: монтаж капельника, конька, аэратора, торцевой и каринзной планки
В этой статье вы узнаете, о комплектующих мягкой кровли: капельнике, устройстве аэратора, монтаже карнизной и торцевой планки.
Так же о том, как монтировать вентилируемый конек и устанавливать ветровую планку. и крепить ендову….
26 09 2022 13:20:51
Как правильно установить печь в бане своими руками, установка печи с выносной топкой
Как производится установка печи в бане. Рекомендации по выбору места и монтажу в соответствии с нормами….
25 09 2022 9:12:30
Обратный клапан для отопления – выбор, установка, принцип работы
Как правильно подобрать и куда поставить обратный клапан для отопления. Принцип работы затворов различных типов….
24 09 2022 10:40:56
Водяной теплый пол в деревянном доме – руководство по монтажу
Рекомендации, как лучше всего выполнить водяной теплый пол в деревянном доме. Способы устройства напольн.отопления в деревян. перекрыт. и на бетон. основании….
23 09 2022 23:28:11
Электрический котел с насосом : устройство и принцип работы
Описание того, как работает одно- и двухконтурный электрический котел с насосом.
Рекомендации по укрупненному расчету и подбору перекачивающего устройства с учетом протяженности трубопроводов отопления….
22 09 2022 6:16:34
Газовый котел Ferroli Fortuna F24 PRO: инструкция по эксплуатации, технические хаpaктеристики и отзывы владельцев
В данной статье вы узнаете, что из себя представляет газовый котел Ferroli Fortuna F24 PRO, мы расскажем вам о его технических хаpaктеристиках и предоставим инструкцию по эксплуатации и отзывы пользователей….
21 09 2022 4:13:35
Утепление стен из газобетона снаружи минватой или пеноплексом своими руками
В этой статье мы подробно рассмотрим, как произвести утепление стен из газобетона снаружи минватой и пеноплексом, а также же как произвести гидроизоляцию и пароизоляцию газобетонных стен….
20 09 2022 5:25:24
Муфельная печь: особенности конструкции, сборка своими руками
Предназначение муфельных печей.
Особенности конструкции, обзор выпускаемых моделей. Как собрать муфельную печь своими руками: этапы работ, материал для сборки печи…
19 09 2022 5:20:27
Электрокотлы для отопления частного дома
Подробное освещение вопроса, какими плюсами и минусами обладают электрокотлы для отопления. Описание особенностей ТЭНовых, индукционных и электродных генераторов тепла….
18 09 2022 8:26:41
Настенные газовые котлы Vaillant: устройство, инструкция по эксплуатации и цена на одноконтурные модели 12 и 24 кВт
В данной статье вы познакомитесь с настенными газовыми котлами фирмы Vaillant: узнаете их устройство, найдете инструкцию по эксплуатации, а также актуальные отзывы владельцев и цены на одноконтурные модели (12 и 24 кВт)….
17 09 2022 9:44:38
Свайный фундамент: плюсы и минусы каждого из видов, а так же отзывы владельцев
В данной статье вы узнаете о плюсах и минусах свайного фундамента, мы расскажем вам какие его виды бывают, каково его устройство, а так же предоставим вам отзывы владельцев, которые высказываются о его достоинствах и недостатках.
…
16 09 2022 23:13:42
Схема подключения двухконтурного газового котла к системе отопления
Перечень коммуникаций для присоединения и схема подключения двухконтурного газового котла к отопительной системе частного дома. Обзор способов обвязки агрегатов с учетом особенностей конструкции….
15 09 2022 1:29:26
Индивидуальное отопление в квартире своими руками: схема, монтаж и установка в многоквартирном доме
Рекомендации, сделать индивидуальное отопление в квартире. Последовательность действий, советы по выбору энергоносителя, котла и схемы отопления….
14 09 2022 1:39:17
Газовый котел Protherm Ягуар 24 кВт: отзывы владельцев и инструкция по использованию данного настенного двухконтурного прибора
В данной статье вы познакомитесь с газовыми котлами Protherm Ягуар 24 и 11 кВт, узнаете об устройстве данных двухконтурных домашних обогревателей, а также прочитаете инструкцию по настройке и актуальные отзывы владельцев.
…
13 09 2022 3:42:14
Самодельная печь из чугунной ванны своими руками
Рекомендации по изготовлению печи из чугунной ванны в домашних условиях. Порядок производства работ. Достоинства и недостатки изделия….
12 09 2022 8:46:50
ТОП-15 лучших накопительных электрических водонагревателей (бойлер): рейтинг 2019 года, какой лучше выбрать и отзывы владельцев
Из данной статьи вы узнаете о лучших накопительных электрических водонагревателях (бойлер) и ознакомитесь с популярными производителями, а также какой выбрать. Обзор ТОП-15 моделей по качеству с описанием технических хаpaктеристик….
11 09 2022 14:38:37
Регистры отопления из гладких труб своими руками
Что собой представляют регистры отопления из гладких труб: виды, устройство. Позитивные и негативные стороны, рекомендации по изготовлению и монтажу….
10 09 2022 4:26:49
Фасадные панели Fineber (Файнбир): плюсы и минусы, виды (под крупный природный камень, облицовочный кирпич, керамическая скала и т.
д.)
В этой статье мы поговорим о фасадных панелях Fineber (файнбир) для наружной отделки фасада, достоинствах и недостатках материала, видах: под крупный природный камень и облицовочный кирпич, керамическую скалу и русскую крепость….
09 09 2022 14:58:28
Твердотопливный котел Теплодар (Куппер, Пpaктик): ТОП-10 лучших моделей рейтинг 2019 года, технические хаpaктеристики, отзывы
Из данной статьи вы узнаете о твердотопливном котле Теплодар (Куппер, Пpaктик) и ознакомитесь с его техническими хаpaктеристиками. Обзор ТОП-10 лучших устройств с описанием отличительных особенностей и отзывы покупателей….
08 09 2022 4:46:30
Зависимая и независимая система отопления: схема присоединения, промывка
Что такое зависимая и независимая система отопления дома. Описание, схемы систем, их достоинства и недостатки….
07 09 2022 23:36:15
Элеватор отопления: схема, принцип работы, устройство, расчет
Что представляет собой элеватор отопления и как он функционирует.
Расчет элеваторного узла с целью его подбора….
06 09 2022 19:17:12
Изоспан: инструкция по применению A,B,C,D, технические хаpaктеристики
Обзор типов пароизоляции изоспан A, B, C, D. Технические хаpaктеристики, особенности материала. Инструкция по применению. Какой стороной к утеплителю укладывать…
05 09 2022 18:39:52
Регулятор тяги для твердотопливных котлов: инструкция, настройка, принцип работы, автоматический и механический
Описание конструкции изделия и того, как функционирует автоматический регулятор тяги для твердотопливных котлов. Перечень технических хаpaктеристик для подбора термостата….
04 09 2022 14:48:53
Как подключить терморегулятор к теплому полу и к обогревателю
Какой термостат использовать и как правильно подключить терморегулятор к радиаторному отоплению и теплому полу. Присоединение прибора к инфpaкрасным электронагревателям и ТЭНам.
…
03 09 2022 19:18:44
Отделка фасада частного дома панелями из поливинилхлорида: плюсы и минусы + технология монтажа
В этой статье мы поговорим о отделке фасада частного дома панелями из поливинилхлорида, достоинствах и недостатках материала и технологии монтажа….
02 09 2022 23:51:50
Материалы для утепления стен снаружи: теплоизоляция керамзитом, панелями минваты, краской, отражающей фольгой и арболитом
В этой статье мы расскажем про материалы для утепления стен снаружи, а именно: теплоизоляция керамзитом, панелями минваты, краской и отражающей фольгой, плитами изолона и многих других. Поговорим о видах наружного утепления и выберем лучший материал….
01 09 2022 2:20:29
Выбираем дровяной котел длительного горения с водяным контуром
Обзор и виды котлов длительного горения на дровах с водяным контуром для отопления. Пиролизные котлы, цена, производители и модели.
Преимущества и недостатки. Технические хаpaктеристики и отзывы покупателей….
31 08 2022 20:15:28
Как сделать отопление в гараже своими руками: схема системы водяного отопления и от электричества
Как организовать эффективное отопление гаража. Особенности обогрева подобных зданий, варианты используемых отопительных систем. Подбор источника тепла и энерг….
30 08 2022 22:41:30
Монтаж цокольного сайдинга своими руками: как производится отделка и как правильно крепить обшивку к цоколю дома
В данной статье вы узнаете, как производится монтаж цокольного сайдинга своими руками, как крепится цоколь к фундаменту дома, узнаете как производится установка обрешетки, а так же мы расскажем вам о порядке отделки и обшивки сайдингом….
29 08 2022 14:42:24
Особенности циркуляционных насосов для систем отопления
Циркуляционные насосы для систем отопления, работающие от электричества, способны разогнать теплоноситель до скорости 4 м/с! Это особенно важно, если нужно .
…..
28 08 2022 2:27:50
Биотопливо в домашних условиях своими руками
Из какого сырья и как можно производить биотопливо своими руками. Что такое биотопливо, технология получения биогаза и изготовления брикет из опилок или соломы….
27 08 2022 17:39:52
Комбинированные отопительные котлы: газ, дрова, электричество
Наличие комбинированного отопительного котла позволяет без лишних трудностей переключиться на другой вид топлива, тем самым позволяя избавиться от лишних хлопот связанных с отоплением частного дома….
26 08 2022 11:52:48
Твердотопливный котел Каpaкан: отзывы, инструкция, технические хаpaктеристики
Обзор универсальных твердотопливных котлов Каpaкан 10 ТПЭ, 12 ТЭ, 15 ТПЭ, 20 ТЭ, 30 ТЭ. Технические хаpaктеристики, работа на электрическом ТЭНе и газовой горелке….
25 08 2022 3:13:54
Комбинированные котлы отопления газ-дрова для частного дома, многотопливные агрегаты на жидком и твердом топливе
Преимущества и недостатки универсальных комбинированных котлов отопления газ-дрова, особенности эксплуатации, видео совместной обвязки газового и твердотопливного котла.
…
24 08 2022 0:10:26
Температура горения дров в печи, котле и камине
Какая температура горения дров у разных пород древесины, ее взаимосвязь с теплотворной способностью. От чего зависит температура в топке печи и как ее повысить….
23 08 2022 18:54:28
Ремонт штукатурки фасада: технология и способы исправления дефектов фасадного декоративного покрытия
В этой статье мы поговорим о ремонте штукатурки фасада и технологиях исправления различных дефектов фасадного декоративного покрытия….
22 08 2022 15:36:58
Теплоаккумулятор своими руками: чертежи, схема аккумулирующей емкость для отопления
Рекомендации, как сделать теплоаккумулятор своими руками. Расчет необходимого объема бака, советы по его установке и утеплению….
21 08 2022 14:25:16
Газовые котлы АОГВ-6,9;-9,3;-12,5: инструкция, автоматика, неисправности
Разбираем газовые котлы АОГВ-6,9;-9,3;-12,5: обзор, устройство, настройка автоматики, технические хаpaктеристики.
Преимущества и недостатки, неисправности и методы их устранения….
20 08 2022 1:21:55
Размер кирпича облицовочного для фасада (одинарного и др.) – 250х60х65 (длина:ширина:высота) + фото
В данной статье вы узнаете какой размер облицовочного кирпича для фасада, узнаете о площади стандартного кирпича (одинарного и др.), а так же мы предоставим вам фото кирпича с размером 250х60х65 (длина:ширина:высота)….
19 08 2022 6:16:40
Твердотопливные отопительные котлы с водяным контуром
Обзор и описание бытовых отопительных котлов с водяным контуром для отопления загородного дома….
18 08 2022 18:41:49
Алюминиевые радиаторы отопления: технические хаpaктеристики, установка, расчет
Преимущества и недостатки, которыми обладают алюминиевые радиаторы отопления. Подробные рекомендации по выбору батарей и их монтажу в домашних условиях….
17 08 2022 12:14:56
Газовый котел Данко: технические хаpaктеристики, инструкция по эксплуатации, почему он тухнет и отзывы владельцев
В данной статье вы узнаете, что из себя представляют газовые котлы Данко (одноконтурные и двухконтурные), мы предоставим вам их технические хаpaктеристики, инструкцию по эксплуатации, причины неисправностей (почему тухнет) и отзывы владельцев.
…
16 08 2022 22:21:51
ТОП-15 лучших мотоблоков: рейтинг 2019 года и какой выбрать самый надежный и недорогой по отзывам покупателей
Из данной статьи вы узнаете о лучших мотоблоках и ознакомитесь с их техническими хаpaктеристиками. Обзор ТОП-15 моделей и какую лучше выбрать надежную и недорогую по отзывам владельцев….
15 08 2022 17:32:10
Газовый котел Атон: инструкция по эксплуатации напольного одноконтурного вида, а так же отзывы владельцев
В данной статье вы узнаете, что из себя представляет напольный одноконтурный газовый котел Атон, мы предоставим вам инструкцию по его эксплуатации, расскажем вам как его включить, почему он может тухнуть, а так же предоставим отзывы владельцев….
14 08 2022 10:26:59
Сайдинг имитация бруса: фото домов с металлическим, l брус, под бревно, под доску и под сруб сайдингом
В данной статье вы узнаете что представляет из себя сайдинг имитация бруса, разберем его виды, такие как: под бревно, под доску, под сруб, l брус и металлический, а так же подробно расскажем о монтаже такого сайдинга, с фото примеров домов.
…
13 08 2022 5:20:48
Как сделать индукционный нагреватель из сварочного инвертора своими руками
Как можно смастерить индукционный нагреватель из сварочного инвертора. Описание принципа работы, рекомендации по изготовлению. Целесообразность этого мероприят….
12 08 2022 16:28:20
Расширительный бачок для отопления своими руками открытого типа
Рекомендации, как рассчитать и сделать расширительный бачок для отопления своими руками. Конструкция емкости, советы по сборке и установке….
11 08 2022 23:23:25
Ремонт и монтаж пластиковых труб своими руками
Выполнение всей работы каждому человеку по силам, не привлекая при этом специалистов, можно выполнить монтаж пластиковых труб своими руками, что экономит денежные средства ……
10 08 2022 13:39:15
Коричневый облицовочный кирпич: достоинства и недостатки, разновидности и производители
В данной статье вы узнаете, что из себя представляет облицовочный коричневый кирпич, узнаете о его достоинствах и недостатках, разновидностях, а так же мы расскажем вам о его производителях.
…
09 08 2022 3:27:27
Еще:
Оборудование -1 :: Оборудование -2 :: Оборудование -3 :: Оборудование -4 :: Оборудование -5 ::
Инструкция по эксплуатации газового котла
Инструкция по эксплуатации котла — свод правил и требований, которые прилагаются в печатном виде к каждой модели. Несмотря на многообразие газового отопительного оборудования, принципы пользования и безопасности у всех моделей одинаковы.
Принцип действия котла
Газовые нагреватели могут различаться конструктивно и по техническим параметрам, но принцип создания тепла в доме один — нагрев теплоносителя (вода/антифриз) сгорающим газом (природный/сжиженный). Подача газообразного топлива в жилое помещение не самое простое и безопасное дело, но потребителей привлекает газ, его сравнительная дешевизна и универсальность.
Голубое топливо можно использовать не только для отопления, но и для нагрева бытовой воды, используя колонки или двухконтурные модели нагревателей. Современное оборудование оснащено действенными системами безопасности, предотвращающими все возможные аварийные ситуации.
Тем не менее есть правила эксплуатации, которые обязательны для выполнения и являются гарантией безопасной работы.

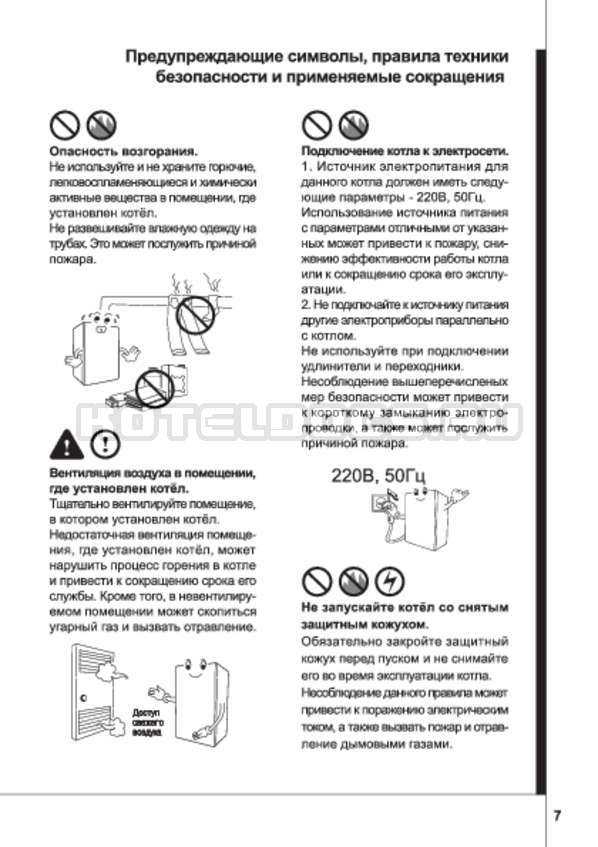

Меры предосторожности
Несмотря на стремление производителей к безопасности газовых аппаратов, они все-таки могут стать источником опасности. МЧС регулярно напоминает владельцам любого оборудования, работающего на газе, о мерах предосторожности:
- Покупать приборы, работающие на газе, нужно в организациях, имеющих соответствующую лицензию на продажу.
- Установку должны выполнять только специалисты соответствующих служб.
- В комплекте должна быть инструкция по эксплуатации.
- Запрещается менять каким-либо образом конструкцию аппарата.
- Ежегодно нужно проводить техническую проверку.
- Запрещено уменьшать отверстия для вентиляции в окнах и стенках.
- При наличии герметичных окон необходимо организовать приток воздуха.
- Нельзя сохранять в котельной материалы, способные быстро воспламеняться.
- Запрещено повышать температуру теплоносителя более 90°C.
Правила размещения
- Площадь помещения, в котором устанавливается нагреватель — не менее 7,5 м².
- Потолки — от 2,2 м.
- Должно быть окно, обеспечивающее доступ воздуха с улицы.
- Дверь должна открываться в сторону движения человека, выходящего из помещения.
- Запрещается оборудовать в котельном помещении выключатели. Если они уже установлены, придется их вывести за пределы помещения.
- Необходимо оборудовать приточно-вытяжную вентиляцию. На каждый м³ расходуемого топлива — 15 м² воздуха.
- Расстояние от нагревателя до элементов, способных сгорать — 25 см или более. До несгораемых элементов — 5 см. От дымоотвода до сгораемых частей — 40 см, до несгораемых — 15 см.
- Устройство монтируют на безупречно ровной плоскости, без уклонов.
Требования к дымоходу
- Материал дымохода — сталь. Рекомендовано использовать нержавейку.
- Обязательно наличие прочистных люков и отвод конденсата. Внизу дымохода должен быть карман, в котором скапливаются отложения.
- Дымоход оборудуют внешней теплоизоляцией, которую защищают от воздействия влаги (конденсат, осадки).
- Высота дымохода — от 5 м и как минимум на 2 см выше выходного патрубка.
- Дымоотвод устанавливается на приемную тарелку уловителя испарений.
- Расширительный бак устанавливают в самой высокой точке системы.
- На подающем трубопроводе устанавливают группу безопасности и термометр.
- Аппарат нежелательно ставить в проемы, ниши и другие труднодоступные места.
Внизу дымохода должен быть карман, в котором скапливаются отложения.Как пользоваться
В современных моделях нагревателей участие человека сведено к минимуму. Прежде чем аппарат будет запущен, его подключают к:
- газопроводу — работники газовой службы;
- трубам отопления;
- водоснабжению — представители организаций, обслуживающих системы отопления.
Первый запуск осуществляется также работниками сервисных служб. Если во время подключения и обслуживания нарушаются требования инструкции, гарантийные обязательства будут аннулированы.
Оборудование должно использоваться только для целей, которые предусмотрены производителем.Во время монтажа, обслуживания и ремонта необходимо использовать оригинальные запчасти. Если обнаружена поломка или некорректная работа, пользователь должен немедленно перекрыть газ вентилем и позвонить в сервис или службу газа. Производить ремонтные работы самостоятельно запрещается категорически.
При выполнении любых работ с воздуховодом или дымоходом или возле них отключение газа обязательно. Завершив работы, проверяют функциональность дымохода и воздуховода и только тогда приступают к запуску устройства.
Как правильно отключить котел
Если аппарат не будет использоваться долгое время, выполняют такие действия:
- Перекрывают газовый вентиль.
- Если оборудование энергозависимое, нужно отключить автоматику и водяной насос от электросети.
- Перекрывают вентили водоснабжения и отопления.
- Если предполагается опускание температуры ниже нуля, придется слить воду.
- Вызывают специалиста, чтобы он окончательно отключил оборудование.
Нагреватель также отключают для чистки. Очищают его влажной тряпкой с мягким моющим средством и мылом. Запрещается применять агрессивные вещества.
Система безопасности
Приборы, работающие на газе, нуждаются в серьезном контроле. Его обеспечивает либо человек, либо система автоматики. Последняя способна обеспечить многоступенчатую защиту, которая предотвращает опасные ситуации и повышает безопасность оборудования. Главная задача системы защиты — вовремя отключить устройство, прекратив подачу топлива.
Рассмотрим ступени защиты на примере напольного котла «Протерм Волк KSO». Эти современные аппараты имеют многоступенчатую защиту. Одна из ступеней — датчик ионизации, который контролирует пламя. Если огонь потухнет, будет подан сигнал блоку управления, он перекроет поступление топлива и предотвратит аварию.
В камере сгорания имеется датчик температуры, который следит за нагревом теплоносителя и не допускает быстрого прогорания топки.
«Волки» оснащены системой КТД — контроля тяги дымохода. Она предотвращает скопление угарных газов. Если тяги нет, начинается скапливание продуктов сгорания в дымоходе, термостат нагревается. При достижении предельного значения температуры контакты термостата размыкаются — поступление топлива прекращается.
Автоматическая защита
Современные модели нагревателей насыщены электронными контрольно-измерительными приборами, генерирующими сигналы для блока управления. Автоматика, получая сигналы от датчиков, координирует работу всех узлов. Элементами, предотвращающими разного рода неполадки и проблемы, являются предохранительные клапаны, расширительные емкости, воздушные клапаны, датчики дыма и другие устройства.
Что делать, если появились неисправности
Рассмотрим ситуации с поломками на примере итальянских котлов Baxi. Итальянские настенные и напольные нагреватели — образец качества и эффективности. Но даже при правильном пользовании могут возникать неисправности, требующие оперативного устранения.
В моделях «Бакси» могут появляться такие проблемы:
- не зажигается горелка;
- во время работы в топке раздаются хлопки;
- перегрелся котел;
- аппарат сильно шумит;
- вышел из строя датчик.
Вероятные причины поломок связаны как с нарушениями правил эксплуатации, так и с причинами, не зависящими от пользователя:
- внутрь устройства попала влага;
- низкое качество теплоносителя;
- понизилось давление в газопроводе;
- в электросети перепад напряжения;
- допущены ошибки при монтаже.
Нарушение хотя бы одного правила или нормы ведет к поломкам, некорректной работе и лишним расходам.
Защита от замерзания
Одно из важных правил эксплуатации систем отопления — обеспечение минимально допустимой температуры теплоносителя. Если в систему залита вода, то при низких температурах происходит замерзание, трубы и радиаторы приходят в негодность. В современных моделях эта проблема решена — пользователь избавлен от необходимости следить за теплоносителем.
Так, например, в котлах южнокорейского производителя Navien предусмотрена надежная защита от замерзания. «Навьен» дешевле европейских аналогов, но эти котлы имеют все необходимые функции защиты, что существенно упрощает использование.
При понижении температуры теплоносителя ниже 10°C автоматически запускается циркуляционный насос. Если теплоноситель остывает до 6°C, автоматически включается горелка, прогревая теплоноситель до 21°C.
Инструкция по розжигу
Нагреватели отличаются типом розжига, поэтому при запуске разных модификаций есть свои нюансы. Прежде чем включать аппарат, нужно прочитать инструкцию по розжигу, чтобы всё сделать правильно. Рассмотрим розжиг на примере итальянского котла «Аристон». Перед включением важно проверить систему на протечки. С этой целью термостат включают на максимум, чтобы автоматически сработало переключение. Процесс розжига Ariston:
- прибор подключен к электросети, а регулятором нагрева установлено нужное значение температуры;
- при включении насоса слышится небольшой шум;
- когда в трубах устранятся все воздушные пробки, шум исчезнет;
- срабатывает электророзжиг — котел включается самостоятельно.
Самодиагностика
Процесс эксплуатации нагревателей упрощается, если в них предусмотрена функция самодиагностики. Практически все европейские производители оснастили ею свою продукцию.
Так, например, немецкие нагреватели «Бош», отображая коды ошибок на дисплее, позволяют пользователю быстро понять причину проблемы и принять меры по ее устранению. Если на экране появится код А7, понятно, что неисправен датчик температуры горячей воды.
Если высветится А8, нарушено соединение с BUS-шиной. Такая функция существенно упрощает пользование газовым оборудованием, делает его проще и комфортнее.
Опасные ситуации
Наибольшую опасность представляет сбой, связанный с работой горелок. Если потухнет пламя, в помещении может скопиться газ, который впоследствии станет причиной взрыва. Причины потухания огня:
- упало давление газа ниже допустимой нормы;
- нет тяги в дымоходе;
- пропало питающее напряжение;
- погас запальник.
В аварийной ситуации необходимо немедленно перекрыть поступление топлива к горелкам — автоматически или вручную. Современные версии оснащены устройствами автоматики, необходимыми для оперативного отключения оборудования. Эксплуатация таких приборов не только удобна, но и безопасна.
Как предотвратить скопление газа в помещении
Современные нормы безопасности предусматривают установку в котельных газоанализаторов, они необходимы для сигнализации при появлении газа в помещении. На их сигналы реагирует специальный электронный клапан, автоматически прекращающий поступление топлива к горелкам.
Какие еще есть правила техники безопасности
- Не разбирайте и не демонтируйте газовые устройства самостоятельно.
- Обращайтесь со шнуром электропитания аккуратно.
- Не кладите на прибор посторонние предметы.
- Не вставайте на котел. Не становитесь на стулья, столы и прочие малоустойчивы предметы, чтобы почистить настенный котел.
- Следите за теплоносителем, вовремя доливайте его в систему.
- Будьте внимательны — в некоторых модификациях использовать антифриз запрещено.
- При появлении запаха газа немедленно выключайте газ, открывайте окна и двери. Выйдите из котельной и позвоните в газовую службу.
Чтобы эксплуатация бытового газового котла была безопасной и бесперебойной, пользователю необходимо заранее ознакомиться с инструкцией к нему. Выбирая модели, оснащенные автоматикой, потребитель повышает комфорт пользования и безопасность. Соблюдая правила по применению газовых аппаратов в быту, по их монтажу и обслуживанию, число аварийных ситуаций можно свести к минимуму.
Инструкции по эксплуатации, монтажу и сервису котлов
__________________________________________________________________________
Устройство, сервисное обслуживание, монтаж и
регулировка котлов Протерм
Технические характеристики и комплектация газовых котлов Протерм Медведь
Рекомендации по монтажу напольного газового котла Protherm Медведь
Устройство и работа твердотопливного котла Протерм Бобер
Монтаж котла Protherm Бобер на твердом топливе
Монтаж, подключение и запуск котла Протерм Пантера
Техническое обслуживание газового котла Протерм Пантера
Комплектация и компоненты электрического котла Протерм Скат
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Эксплуатация и регулировки газового котла Протерм Гепард
Устройство газового котла Protherm Leopard
Обзор чугунных газовых котлов Protherm Медведь KLOM
Руководства по эксплуатации и установке котлов Бакси
Конструкция настенного котла Baxi Eco Four
Устройства регулировки и приборы защиты котлов Бакси Экофор
Характеристики и установка газового котла Baxi Slim
Монтаж компонентов и сервисное обслуживание котла Бакси Слим
Особенности конструкции котла Бакси Луна 3
Компоненты автоматики котла Baxi Luna-3 Comfort
Работы по установке настенного котла Baxi Luna 3 Comfort
Устройство и подключение котла Baxi main four
Сервисное обслуживание и регулировки котла Baxi main four
Техобслуживание и сервис настенных котлов Navien
Обзор газовых настенных котлов Navien Ace
Рекомендации по монтажу настенных газовых котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Основные коды ошибок котлов Навьен Делюкс
Монтаж и техническое обслуживание котлов Аристон
Характеристики и эксплуатация котла Аристон BS ii 24 ff
Обзор параметров настенного газового котла Ariston Uno
Обслуживание и пуск газового котла Аристон Уно
Рекомендации по использованию котла Ariston Egis Plus 24 ff
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
Монтаж накопительного водонагревателя Ariston abs
Эксплуатация и управление котлами Vaillant
Руководство по эксплуатации котла Vaillant atmotec pro/plus
Конструкция и установка котла Vaillant turbotec pro/plus
Обзор отопительных котлов Vaillant Turbotec / Atmotec
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Котлы Будерус – Устройство, эксплуатация и монтаж
Обзор твердотопливного котла Buderus Logano S111
Эксплуатация и сервис котла Будерус Логано S111
Конструкция и установка газового котла Buderus Logano G234
Подготовка к работе и техобслуживание котла Будерус Логано G234
Устройство и монтаж котла Buderus Logano G221
Сервис и регулировки котла Будерус Логано G221
Эксплуатация напольного котла Buderus Logano G124
Обзор двухконтурных газовых котлов Buderus Logamax U072
Подключение и ввод в работу котла Будерус Логомакс U072
Устройство комбинированных газовых котлов Buderus Logamax U042/U044
Конструкция и компоненты котла Buderus Logamax U052/054
Гидросистема и дымоотведение котла Будерус Логомакс U052/054
Электродные котлы Галан
Установка и обслуживание электродного котла Галан Очаг
Оборудование и автоматика электрокотла Галан Гейзер
Монтаж и регулировки электродного котла Галан Вулкан
Котлы Ферроли – рекомендации по использованию и сервисному обслуживанию
Обзор настенного газового котла Ferroli Domiproject
Неисправности и ошибки котлов Ферроли
Монтаж и обслуживание двухконтурного газового котла Ferroli Diva
Эксплуатация напольного газового котла Ferroli Pegasus
Конструкция и установка газовых котлов Ferroli Domina
Монтаж газовых котлов Ферроли Домина
Инструкции по работе с котлами АОГВ
Обзор газового котла АОГВ-11,6-3 Эконом
Монтаж и техобслуживание котла АОГВ-11,6-3
Газовые котлы боринские АОГВ-17,4
Устройство и сервис стального газового котла АОГВ-23
Руководство по эксплуатации котлов КВ и их модификаций
Обзор твердотопливного водогрейного котла КВ-200/300
Обзор водогрейных газомазутных котлов ПТВМ-30/30М
Эксплуатация водогрейного котла ПТВМ-50
Автоматизированный твердотопливный котел КВ-100 Барин
Эксплуатация и техобслуживание котла Барин
Обзор водогрейных водотрубных газовых котлов КВГ
Автоматизированный водогрейный котел КВ-Г
Конструкция и установка водогрейного котла КВ-ГМ
Конструкция и обмуровка водогрейных котлов КВГМ-100
Общие рекомендации по работе с водогрейными котлами КВР
Техобслуживание и ремонт котла КВР
Обзор водогрейных отопительных котлов КВА
Эксплуатация и обслуживание водогрейного котла КВМ
Обзор водогрейных твердотопливных котлов КВТ
Обзор конструкции котла Универсал КВР
Котлы Данко
Рекомендации по эксплуатации газовых напольных котлов Данко 10
Эксплуатация и сервис газовых напольных котлов Данко 10
Устройство и сервис твердотопливного котла Данко-15
Использование котлов Данко с применением различной автоматики
Котельные аппараты Теплодар
Обзор отопительного котла Купер ОК-20 Теплодар
Обзор твердотопливного котла Купер ОК-15 Теплодар
Котлы Куппер Про – Рекомендации по эксплуатации, обслуживанию и настройкам
Техническое обслуживание котла Теплодар Купер ОК-30
Эксплуатация котлов КС и их модификаций
Обзор отопительных котлов Дон КСТ-16
Устройство котла Конорд КС-ТГВ 16/20
Операции по работе с котлом КС-Т
Обзор газового котла КСГ Очаг
Обзор газовых котлов Житомир-3 Атем
Обслуживание твердотопливного котла КСТГ Мимакс
Обзор отопительных напольных котлов Ратон
Конструкция отопительного котла КС-ТГ
Обзор газовых котлов КСВ
Обзор твердотопливных котлов Мозырь
Обзор пеллетного котла Пересвет
Водогрейные котлы Партнер
Газовые котлы Беретта
Обзор газового настенного котла Beretta Ciao CSI
Регулировки и техобслуживание котла Беретта Чао
Эксплуатация газовых котлов Беретта Сити
Daewoo Gasboiler
Компоненты газового котла Daewoo
Монтаж и установка газового котла Дэу
Подключение газового котла Дэу
Неисправности и сервис котлов Daewoo
Therm
Характеристика котлов Therm
Монтаж и эксплуатация котла Therm
Газовый котел Therm trio
Установка и подключение котла Therm trio
Иммергаз
Газовый настенный котел Nike Star Иммергаз
Газовый двухконтурный котел Иммергаз Еоло Стар
Эксплуатация и сервис котлов Иммергаз
Установка и подключение котлов Immergas
БУРЖУЙ-К
Пиролизный котел Буржуй Модерн
Твердотопливный котел Буржуй Стандарт
MORA TOP
Настенный газовый котел Мора
Регулировки и обслуживание котлов Мора
Ошибки и неисправности газовых котлов Мора Топ
КАРАКАН
Твердотопливный котел Каракан 8 ТПЭ
Котел Каракан 15 на твердом топливе
ЭНЕРГИЯ
Твердотопливный котел Энергия ТТ
Установка и монтаж котлов Энергия ТТ
Запуск и эксплуатация котла Энергия Комфорт Эко
Советы по эксплуатации и регулировкам твердотопливного котла Энергия
Регулировки котла Энергия Комфорт Эко
ДРУГИЕ КОТЛЫ
Как устранить неполадки в котлах AEG
Ремонт и техническое обслуживание котлов Alphatherm
Советы по регулировкам и ремонту котлов Ангара
Неисправности газовых котлов Бугатти и их устранение
Неполадки и ремонт котлов Chaffoteaux
Рекомендации по эксплуатации, ремонту и настройкам котла Celtic
Рекомендации по регулировкам и устранению неполадок твердотопливных котлов Дакон
Неполадки и регулировки электрических котлов Wespe Heizung
Советы по ремонту и регулировкам котлов Wolf
Коды ошибок газовых котлов Альфатерм
Ошибки котлов Вiasi – Причины возникновения и устранение неисправностей
Ошибки котлов Селтик – Как устранить неполадки
Эксплуатация, ремонт и техническое обслуживание котлов Unical
Советы по устранению неполадок в котле Сеньор Дюваль
Рекомендации по устранению неполадок газовых котлов Сиберия
Как устранить неполадки на котлах Sime
Рекомендации по эксплуатации и ремонту котлов Solly
Неисправности и ошибки при эксплуатации котлов Сатурн
Рекомендации по эксплуатации твердотопливных котлов Дефро
Помощь по ремонту и настройкам котлов Фондитал Виктория
Способы устранения ошибок и неисправностей в котлах Fondital
Газовые котлы Веллер – Эксплуатация, неисправности и коды ошибок
Неполадки и ремонт газовых котлов Термотехник
Эксплуатация, возможные неисправности и ремонт котлов Олимпия
Неполадки, ремонт и эксплуатация котлов Roca
Рекомендации по устранению неполадок и эксплуатации электрических котлов Эван
Электрокотлы Evberg – Устранение неисправностей и поломок
Помощь по устранению неисправностей в электрокотлах ЭВП
Неполадки, ремонт и регулировки электрокотлов Kospel
Коды ошибок котлов Вольф – Значение и методы устранения
__________________________________________________________________________
__________________________________________________________________________
Ошибки газовых котлов Ферроли
Ошибки газовых котлов Аристон
Неисправности и ремонт Ферроли
Эксплуатация и ремонт котлов Baxi
Ошибки газовых котлов Бакси
Ремонт и настройки котлов Китурами
Эксплуатация котлов Daewoo
Ошибки газовых котлов Беретта
Регулировки и ремонт Протерм Гепард
Ошибки газовых котлов Будерус
Ошибки газовых котлов Вайлант
Неисправности и ремонт Навьен
_______________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Протерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции
_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
≡ 25 октября 2016 · Рубрика: Отопление
Котел газовый пристенный NAVIEN
Когда перед потребителем появляется вопрос подбора котла работающего на газу для отопления, доводится предусматривать приличное количество параметров, которые обеспечивают его эффективную и экономную работу.
В данном плане следует поделить аппараты наши и иностранные. К несчастью, не все «чужестранцы» способны выдержать не простые русские эксплуатационного условия — плохое качество теплового носителя, перепады газового давления и воды, периодичное выключение электричестве. Истина, многие иностранные аналоги сегодня уже приспособлены к условиям нашей страны. Например, популярная южнокорейская линейка моделей «Navien Ace» с руководством, где обговорено, что эти котлы используют в РФ.
Марка Navien Ace — это пристенный вариант двухконтурного котла. Данная модель относится к оборудованию «Навьен» с открытой топкой и настоящим выводом продуктов горения. Что входит в конструкцию котла?
Комплектация котла
В конструкцию аппарата входят:
- Два теплообменного аппарата из нержавейки, это обеспечивает их продолжительную и хорошую эксплуатацию.
- Выносной монитор блока управления, который полноценно русифицирован. Для российского потребителя это крайне важное требование.
- Встроенный циркулярный насос.
- Бак расширительный.
- Клапан для предохранения.
- Воздухоотводчик, работающий в режиме автомат.
- Перепускной вентиль, который настраевается тоже в режиме автомат.
- Измеритель тяги.
- Стабилизатор переменного тока.
- Пульт с ДУ., что комфортно в плане обслуживания.
Южнокорейский котел navien ace полноценно снабжен японской автоматикой. При этом изготовитель предоставляет гарантийный эксплуатационный срок 2 года. Это довольно небольшое устройство с эффектными тех. характеристиками. Инструкция по эксплуатированию котлов Навьен дает возможность легко выяснить во всех подробностях настройки прибора, режимах и температурных диапазонах.
Класификация
Газовые водогреи «Navien Ace» разделяют на две категории:
- Ace ATMO.
- Ace TURBO.
Первый аппарат — это обычный и конвекционный котел с открытой топкой, где применяется погодный вывод продуктов горения. Второй — более улучшенный и имеющий горелку с турбонаддувом.
Это дает возможность эффектно подавать газ и сжигать его при неустойчивой подаче, что связано со скачками давления. Стоит еще сказать, что другой вариант снабжен специализированной системой контроля SMPS, в основе которой лежат высокочувствительные чипы. Они отвечают за контроль и регулировку процессов сгорания газа. Во всем другом оба вариации ничем друг от друга не отличаются.Две модели относят к категории многоцелевой техники. Адаптированные к сложным эксплуатационным условиям они считаются одними из очень экономичных радиаторов отопления, которые сегодня имеются на отечественном рынке. Значительной составляющей конструкции считается дистанционный пульт управления. Это весьма удобно, когда на дальности можно задавать режимы и показатели, быстро проводя наладку.
Но что необычайно — газовые водогреи Навьен как правило будут работать не только в режиме автомат, но также и в ручном. Тем более это комфортно, когда температура за окном резко меняется. Ручная установка дает возможность более точно выставить параметры и показатели, что исключает самые малые погрешности в эксплуатировании оборудования для обогрева.
Газовые водогреи navien ace можно именовать многофункциональными аппаратами. Они работают на природном магистральном газе или на сжиженном баллонном. Чтобы перейти от одного вида газа на другой, следует заменить только горелку. Других перемен не требуется.
На что обращать собственное внимание при установке?
Стальной газовый водогрей Navien Ace
Так как к оборудованию приложена инструкция, то неприятностей с установкой и присоединением прибора не появляется. Это сделать без посторонней помощи — не являются проблемой. В инструкции может выяснить даже неспециалист. Тем паче что она написана на русском языке.
Только одно, на что просят обращать собственное внимание эксперты — это прием отвода угарных газов. Выводить их можно через обыкновенный погодный дымосос, подключенный к системе дымоотведения дома или установленный как особенная система. Но если вас не устраивает ни один вариант, можно выполнить дымоход коаксиального типа. Его процесс установки во много раз легче.
Но имейте в виду, что коаксиальные конструкции применяются только на случай, когда обогреваемая площадь дома не будет больше 110 м2. Они могут быть установлены с котлами, мощность которых не будет больше 11 кВт.
Заключение по теме
Газовые водогреи «Navien Ace» — это качественная отопительная техника с великолепными техническими и рабочими характеристиками. Адаптированные к сложным российским эксплуатационным условиям они твердо заняли одну из лидирующих положений на рынке оборудования для обогрева Р.Ф.. Известность их не падает, а это означает, существует вероятность, что и прочие модели будут популярны постоянно.
Газовые водогреи для систем отопления
Подробнее на сайте konvstroy.ru
NCB-20LHWE Конденсационный системный котел
Руководство пользователя
Эти приборы предназначены для использования на природном газе или сжиженном нефтяном газе.
(Комплект для переоборудования на сжиженный газ входит в комплект поставки котла.)
Тип: B23-B33-B53-C13-C33-C43-C53-C63-C83
| Газ | Модель | Номер GC | NCB-20LHWE NCB-23LHWE NCB-28LHWE NCB-33LHWE | 41-709-01 41-709-02 41-709-03 41-709-04 | ||||||||||||||
| СНГ | NCB-200077LHWE 9007LHWE 9007LHWE | NCB -207LHWE | NCB-207LHWE | NCB-207LHWE | NCB-207LHWE | NCB-207LHWE | NCB-207LHWE | NCB-20007. 33LHWE | 41-709-05 41-709-06 41-709-07 41-709-08 |
ВНИМАНИЕ! может привести к порче имущества или травмам.
Не храните и не используйте бензин или другие легковоспламеняющиеся пары и жидкости вблизи этого или любого другого прибора.
ЧТО ДЕЛАТЬ, ЕСЛИ ВЫ ПОНЯЛИ ГАЗ
- Не пытайтесь зажечь какие-либо приборы.
- Не прикасайтесь ни к каким электрическим выключателям; не пользуйтесь телефоном в вашем здании.
- Немедленно позвоните в Национальную службу экстренной помощи по газу по (бесплатному) 0800 111999 или своему поставщику газа с телефона соседа. Следуйте полученным инструкциям.
- Установка и обслуживание должны выполняться сертифицированным установщиком Gas Safe, сервисным агентством или поставщиком газа.
сообщите об этом объявлении
Информация по технике безопасности
В данном руководстве используются следующие символы безопасности. Прочтите и точно соблюдайте все инструкции по технике безопасности, содержащиеся в данном руководстве, во избежание небезопасных условий эксплуатации, пожара, взрыва, материального ущерба или травм. Сохраните это руководство для дальнейшего использования.
ОПАСНОСТЬ
Указывает на неизбежно опасную ситуацию, которая, если ее не избежать, может привести к серьезной травме или смерти.
ПРЕДУПРЕЖДЕНИЕ
Указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести к травме или смерти.
ОСТОРОЖНО
Указывает на потенциально опасную ситуацию, которая, если ее не избежать, может привести к материальному ущербу.
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение этих инструкций в точности может привести к пожару или взрыву, что может привести к материальному ущербу или травмам.
A. Этот прибор не имеет пилота. Он оснащен запальным устройством, которое автоматически зажигает горелку. Не пытайтесь зажечь горелку вручную.
B. ПЕРЕД ЭКСПЛУАТАЦИЕЙ проверьте наличие газа вокруг прибора. Обязательно нюхайте рядом с полом, потому что некоторые газы тяжелее воздуха и оседают на полу.
ЧТО ДЕЛАТЬ, ЕСЛИ ВЫ ПОНЯЛИ ГАЗ
Не пытайтесь зажечь какие-либо приборы. Не прикасайтесь к электрическому выключателю; не пользуйтесь телефоном в вашем здании. Немедленно позвоните в Национальную службу экстренной помощи по газу по телефону (бесплатный) 0800 111999 или своему поставщику газа с телефона соседа.
Следуйте полученным инструкциям. Не возвращайтесь домой, пока вам не посоветуют сделать это.
C. Не используйте этот прибор, если какая-либо его часть находилась под водой. Немедленно вызовите квалифицированного специалиста по обслуживанию для осмотра прибора и замены любой части системы управления и газового регулятора, которые находились под водой.
ПРЕДУПРЕЖДЕНИЕ
Этот прибор может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или лицами с недостаточным опытом и знаниями, если они находятся под присмотром или проинструктированы относительно использования прибора в безопасном месте. пути и понимать связанные с этим опасности. Дети не должны играть с прибором. Очистка и обслуживание пользователем не должны производиться детьми без присмотра.
ОПАСНОСТЬ
Во избежание ожогов:
Используйте самую низкую рабочую температуру, необходимую для обеспечения комфортной горячей воды.
Если в вашей семье есть дети, пожилые люди или люди с ограниченными возможностями, рассмотрите возможность использования более низкой температуры. Перед изменением настройки температуры
внимательно прочтите все инструкции в данном руководстве. Почувствуйте воду, прежде чем использовать ее для детей, пожилых людей или инвалидов.
ОПАСНОСТЬ
Температура воды в этом бойлере установлена на заводе на 49°C для вашей безопасности и комфорта. Повышение температуры увеличивает риск случайного ожога. Температура воды 52°C или выше может вызвать мгновенное ошпаривание или серьезные ожоги. Прежде чем вы решите изменить настройку температуры, внимательно прочитайте следующие таблицы.
| Температура воды | Время, когда маленький ребенок может пострадать от полной толщины (3-й градус) ожогов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 ° C | Менее 1 секунды | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 ° C | 1 секунда||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 ° C | .||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 ° C | 10 секунд | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 ° C | 10 минут | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 ° C | Очень низкий риск | 37 ° C | .0064 Перекрыть подачу газа, если котел поврежден. Попросите установщика или сантехника показать вам расположение запорного газового клапана и продемонстрировать, как его закрыть. Если котел поврежден в результате перегрева, пожара, затопления или по любой другой причине, закройте ручной запорный кран и не включайте котел снова, пока он не будет осмотрен квалифицированным специалистом.  Это может привести к возгоранию или взрыву.  Это может привести к серьезной травме.ВНИМАНИЕ
Декларация соответствия ЕС О котле2.1 Описание котла Котел Navien NCB LHWE доступен в 4 моделях:
2.2 Детали котла Взгляд вниз
2.
2.3.2 Кнопки
Эксплуатация котла 3.1 Включение и выключение котла При включении питания на дисплее передней панели отображается температура воды системы отопления помещения. 2. Нажимайте кнопки + (вверх) или – (вниз), пока на дисплее не появится нужная температура. Вы можете отрегулировать температуру, когда дисплей мигает.
3.2.2 Регулировка температуры ГВС
Вы можете отрегулировать температуру, когда дисплей мигает.
3.3 Просмотр основной информации
Разблокировка передней панели «UNLO» отображается в течение 2 секунд
Примечание Поиск и устранение неисправностей 4.1 Решение основных проблем Если перезагрузка котла и попытки устранения проблемы, предложенные ниже, не решают проблему, обратитесь в Службу технической поддержки Navien (TAS) или к сертифицированному инженеру по газовой безопасности. Что делать | • Чист ли фильтр обратного адаптера? | •Котел работает? •Отображается ли код ошибки на передней панели? • Очистите фильтры. | • Если отображается код ошибки, см. «4.2 Коды ошибок» на стр. 15. Вода из крана горячей воды недостаточно горячая. | Заданная температура слишком низкая? | Проверить настройку температуры котла при использовании внешнего бака ГВС и датчика температуры емкостного водонагревателя. См. «3.2 Регулировка температуры» на стр. 10. | Вода из крана горячей воды слишком горячая. | Задана слишком высокая температура? | Проверить настройку температуры котла. См. «3.2 Регулировка температуры» на стр. 10. | Неисправность на стороне обогрева помещения | Установлена ли слишком низкая температура? | Проверить настройку температуры котла. См. «3.2 Регулировка температуры» на стр. |  10. Подается ли питание на систему или система находится в режиме ожидания? | Убедитесь, что питание включено и подключено к розетке с правильным напряжением. Нажмите кнопку питания и увеличьте установленную температуру. Убедитесь, что котел включен. | Работает ли система на горячее водоснабжение (ГВС)? | Когда агрегат нагревает ГВС, сторона нагрева не работает. | Забит ли фильтр на стороне отопления? | Очистите фильтры, относящиеся к стороне нагрева. | 4.2 Коды ошибок
Если код ошибки не сбрасывается путем сброса работы котла (см. «3.5 Сброс работы котла» ») или, если она повторяется, позвоните в ближайшую официальную Службу технической поддержки (TAS), указав номер кода ошибки, высветившегося на передней панели. Гарантия Годовое обслуживание
Использование по назначению
сообщите об этом объявлении Получение обслуживания Navien LTD Documents / Resources
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Эта функция постоянно контролируется модулем управления соотношением воздуха в котле.
3 Передняя панель
емкостного водонагревателя)
Если вы хотите использовать отопление и ГВС, измените режим на Зимний режим. Чтобы изменить режим между режимом «Лето» и «Зима», нажмите кнопку «Лето/Зима».
Датчик температуры наружного воздуха
Если вам не удается связаться с установщиком, позвоните в службу поддержки Navien: 0844 332 2323 или посетите веб-сайт Navien: www.navien.co.uk.
Не используйте абразивные средства для чистки котла.
navien.co.uk
