устройство накопительной емкости и колонки для нагрева воды, правила монтажа

Газовый бойлер представляет собой устройство для нагрева воды за счет тепловой энергии, выделяемой при сгорании газа. Полученная с его помощью горячая вода используется для технологических, хозяйственных и бытовых нужд. По конструктивным особенностям устройства бывают накопительными и прямого нагрева. Водонагреватели последнего типа иначе называют газовыми колонками.

Содержание

• 1 Накопительный водонагреватель
• 2 Проточный источник тепла
• 3 Преимущества бойлера
• 4 Преимущества бойлера
• 5 Популярные модели
• 6 Правила установки и подключения

Накопительный водонагреватель

Газовая колонка с накопительным баком представляет собой емкость, снабженную источником тепла, который работает на газе. К нему подключаются водоразборные краны, установленные в разных точках помещения. В устройство агрегата входят:

• общая емкость;
• камера сгорания;
• горелка;
• прибор для управления температурой;
• запорное устройство для газа;
• механизм поджига топлива;
• прибор для измерения температуры;
• предохранительный клапан.

Корпус газового бойлера для нагрева воды изготавливается из листовой стали в форме цилиндра. Снаружи поверхность покрывается эмалевой краской. Внутри корпуса располагается резервуар для воды. Между емкостью и корпусом находится теплоизоляционный материал, благодаря чему эта конструкция напоминает обычный термос.

В качестве теплоизоляции используются минеральная вата, пенополистирол, монтажная пена и другие материалы. Вверху бака врезаны два штуцера диаметром 20 мм. Через один подается холодная вода, а через второй осуществляется забор горячей воды. В нижней части емкости установлен кран для слива жидкости из системы.

В самом низу бойлера расположена газовая накопительная колонка. Параллельно оси емкости установлен дымоход для отвода продуктов горения. Чтобы повысить количество тепловой энергии, внутри трубы устанавливается удлинитель потока газов. Его назначение — регулирование подачи топлива на горелку. Устройство это состоит из газового крана и регулятора нагрева теплоносителя. Значение температуры нагрева жидкости подается на терморегулятор, который осуществляет регулировку подачей газа.

Когда температура воды достигает заданного значения, клапан перекрывает подачу топлива на горелку, но запальник в это время продолжает гореть. Если температура упадет, вентиль откроет подачу газа, и процесс нагрева продолжится.

Проточный источник тепла

Проточным нагревателем теплоносителя для бытовых нужд считается газовая колонка. Этот агрегат устанавливается обычно на стену и не занимает много места. В конструкцию прибора входят:

• патрубки для подвода холодной и отвода горячей воды;
• кран регулировки подачи холодной воды;
• вентиль для слива с предохранительным клапаном;
• блок электронного управления;
• комплект датчиков, связанный с блоком управления;
• шток подачи топлива;
• горелка;
• теплообменник;
• устройство для отвода продуктов горения.

В конструкции газового бойлера прямого нагрева воды установлена эффективная система безопасности. В нерабочем положении за счет микровыключателя электроэнергия не поступает к оборудованию водонагревателя.

Одновременно перекрыт и электромагнитный клапан подачи газа в горелку. Кроме того, в газовом модуле располагается пружинная затворка, которая дополнительно перекрывает поступление топлива. При открытии водяного крана напор воды воздействует на мембрану клапана колонки и открывает ее.

Затворка за счет штока воздействует на микровыключатель, который замыкает электрическую цепь. Одновременно происходит открытие канала подачи топлива и воспламенение. Пламя нагревает воду в теплообменнике, и она поступает по системе к потребителю.

Преимущества бойлера

Преимущества бойлера

У этой конструкции очень много достоинств по сравнению с другими источниками нагрева теплоносителя. К накопительной емкости можно подключить большое количество потребителей. Газовая колонка не способна одновременно обеспечить горячей водой сразу несколько точек, так как упадет напор воды, и повысится ее температура.

Если нагрев бойлера происходит постепенно, то расход газа будет значительно ниже, чем у проточного нагревателя. Существует возможность нагревать воду в таком оборудовании до высокой температуры, так как практически все модели оснащены системой ее регулировки.

Кроме того, пользователь в целях экономии расхода топлива может управлять настройкой температурного режима. Встроенная в конструкцию термоизоляция позволяет длительное время сохранять высокую температуру теплоносителя. В отличие от газовой колонки бойлер способен работать на низком давлении холодной воды в системе.

Количество продуктов горения при работе накопительного водонагревателя гораздо меньше, чем во время нагрева воды колонкой. Из-за этого диаметр дымохода у него составляет всего 90 см. Этот показатель у проточного нагревателя равен 130 см.

Популярные модели

При выборе газового водонагревателя следует обращать внимание на присутствие в нём закрытой камеры сгорания или турбированной вытяжки. Перед приобретением более мощной установки внимание обращают на соотношение мощности и производительности, которое должно быть менее двух единиц.

1. Ariston S/SGA 50 R — газовый бойлер от итальянских производителей с открытой камерой сгорания. Объем емкости составляет 50 л, номинальная температура нагрева воды — 75 °C. Бойлер не нуждается в подключении к электрической сети, что делает его более экономичным. В случае необходимости есть возможность перейти на сжиженный газ.
2. Hajdu GB 80.2−02 — бойлер предназначен для нагрева 80 л воды для хозяйственных и бытовых нужд. Для использования оборудования не требуется наличие дымохода. Подогретую воду можно использовать для пищевых целей. Горелка снабжена пьезоэлектрическим розжигом и дежурным факелом. Работа оборудования защищена термоэлектрической блокировкой.
3. Baxi SAG-3 150 — напольный бойлер, работающий на сжиженном газе. Нагреватель обладает встроенным датчиком тяги, который контролирует выход продуктов горения. Бак снабжен магниевым анодом от коррозии и теплоизоляцией из пенополиуретана. Объем емкости составляет 150 л.

Кроме этих моделей популярностью пользуются Electrolux, Termex, Gorenje и т. д.

Правила установки и подключения

При установке газового водонагревателя следует учитывать, что площадь помещения должна быть не менее 7,5 м², а высота потолков — более 2 м. Обязательно наличие естественной или искусственной вентиляции, а в загородных и частных домах — дымохода.

В питающем водопроводе давление, необходимое для работы нагревателя, должно быть не менее 1 атм. Стены помещения для монтажа бойлера отделываются негорючим материалом. Оборудование устанавливается не ближе 10 см от газовой плиты. Проточные водонагреватели обычно располагаются в ванной комнате или на кухне.

Предварительно на стене делают разметку под крепление оборудования. По высоте рассчитывают, чтобы длина дымохода была не менее 50 см. С помощью перфоратора и дюбелей колонка устанавливается на стену, затем подсоединяются водопроводные шланги. Для удобства их можно пометить синим и красным цветом.

После этого подсоединяется воздуховод для отвода продуктов горения, а колонка подключается к электрической сети. Подсоединение к газопроводу осуществляют специалисты, которые сразу проверяют правильность установки проточного нагревателя.

Газовые бойлеры обычно устанавливают в загородных и частных домах. Принцип их подключения практически ничем не отличается от установки газовых колонок. Перед монтажом напольного бойлера подготавливают ровную и надежную площадку.

​

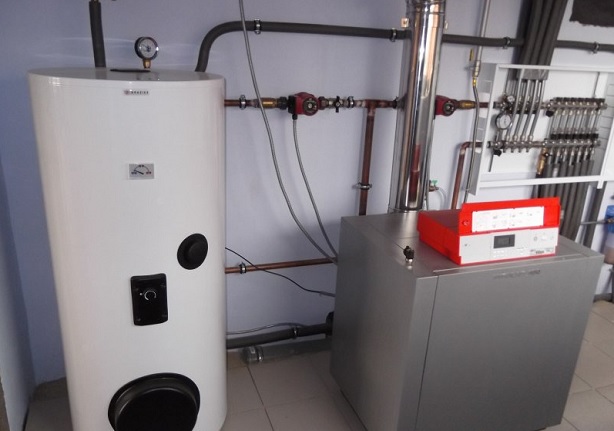

Газовый котел с бойлером косвенного нагрева – преимущества, принцип действия, установка.

Автономные системы отопления и подогрева воды пользуются заслуженным высоким спросом. Одноконтурный газовый котел с бойлером косвенного нагрева прекрасно справляется с поставленной задачей, являясь при этом простым и безопасным устройством.

Ключевые преимущества

Современный одноконтурный газовый котел включает оборудование, с помощью которого можно обеспечить полную надёжность и безопасность работы. Использование автоматической системы защиты позволяет решить задачи по управлению и безопасности.

Говоря о ключевых преимуществах, которыми обладает водонагреватель косвенного нагрева, необходимо выделить:

Простоту установки, гарантирующую оперативность при решении поставленной задачи;

Экономичность, которая достигается наладочными работами и автоматизацией;

Доступность подключение котлов к системе отопления каскадного типа в рамках одного населенного пункта;

Экологичность по сравнению с котельными, работающими на твердом и жидком топливе.

Принцип действия

Вода в бойлере этого типа нагревается с помощью собственного водонагревателя топочной камеры, который обогревается под воздействием газа, который сгорает, поступая через горелку. Непосредственно от сети отопления установлен обратный трубопровод, который отводит остывший теплоноситель. В свою очередь, прямой трубопровод отводит от теплообменника подогретую воду. Запуск теплоносителя по кругу осуществляется циркуляционным насосом. Как видно, схема максимально проста, однако от этого не менее эффективна.

Если рассматривать одноконтурный котел с бойлером косвенного нагрева с двухконтурным, то его функциональная ограниченность выражается в возможности использовать только для отопления. Также есть возможность подключения к бойлеру. При подборе оборудования для решения конкретной задачи необходимо учитывать ряд особенностей для обеспечения эффективного решения поставленной задачи.

Газовый котел с бойлером косвенного нагрева подразумевает, что система отопления отключается с того момента, как как включен бойлер и до нагрева воды. Поэтому рекомендовано подбирать теплообменник с максимально быстрым нагреванием, что будет служить в качестве защиты труб от перемерзания.

1 — подача холодной воды; 2 — гребенка теплого пола и смесительный узел; 3 — котел одноконтурный; 4 — расширительный бак на отопительный контур; 5 — гидроаккумулятор для бойлера косвенного нагрева; 6 — сбросной клапан на 6 бар; 7 — бойлер косвенного нагрева; 8 — гребенка для отопления; 9 — гребенка водоснабжения; 10 — термостатический клапан.

Выбирая отопительный агрегат по мощности, необходимо принимать в расчёт обогреваемую площадь помещения. И только после определения мощности можно понять, сможет ли котел потянуть систему подогрева.

По мнению специалистов, нормальное функционирование бойлерной установки возможно только при использовании котла с мощностью минимум 24 кВт. При этом нельзя допускать ситуацию, при которой произойдёт образование дефицита мощности котла.

Типы котлов

На сегодняшний день котел с бойлером косвенного нагрева может быть двух типов:

• напольный;
• настенный.

Более мощными считаются напольные модели, однако под их установку не всегда возможно найти подходящий размер помещения, так как они занимают немало места. Что касается настенных моделей, то они максимально компактны и малогабаритны. Напольный нагреватель обычно выбирают для установки в домах загородного типа, тогда как настенные вполне подойдут для установки в городских условиях.

Устройство обоих вариантов максимально простое и понятное. Современные производители делают все возможное для создания не только функциональных, но и стильных моделей.

На современном рынке представлены производители, каждый год выпускающие новые модели одноконтурных котлов. Большинство из них являются удобными, долговечными и надежными, позволяя с легкостью решать все поставленные перед ними задачи.

Особенности установки

Для правильной установки и подключения бойлера необходимо обратиться к специалистам, которые смогу учесть все нюансы поставленной задачи. Такой подход позволит в дальнейшем избежать проблем с отоплением. У каждого агрегата есть свои нюансы, с которыми сложно разобраться неподготовленному человеку. Профессиональная установка — гарантия полноценной работы оборудования и безопасности проживающих в доме.

Лучистый пол с подогревом и проблемы с водонагревателем | На главную Руководства

Крис Дезиэль

В типичной системе лучистого отопления горячая вода, циркулирующая по трубам, установленным в основании или под ним, нагревает пол, а тепло поднимается за счет конвекции, нагревая помещение. Котлы, которые обеспечивали горячую воду в старых системах, как правило, были слишком большими; когда стали доступны меньшие, люди начали заменять водонагреватели, потому что они более экономичны. Однако не все водонагреватели достаточно эффективны для экономичного питания системы лучистого отопления.

Типы систем лучистого отопления

1. Ранние версии систем лучистого отопления имели специальный бойлер, и многие современные системы, использующие водонагреватели, аналогичны. Второй вариант, однако, состоит в том, чтобы подавать воду как для системы отопления, так и для других бытовых нужд от одного и того же нагревателя, что, по оценкам Министерства энергетики, может обеспечить 27-процентную экономию энергии для среднего домохозяйства. Но в особенно холодном климате вода в трубах под полом может замерзнуть, если она не циркулирует постоянно, поэтому третий вариант — циркулировать гликоль через систему лучистого тепла и пропускать его через водонагреватель с помощью внутреннего змеевика.

Эффективность водонагревателя

1. Основная проблема с подключением системы лучистого обогрева пола к существующему водонагревателю заключается в том, что нагреватель может быть не в состоянии заряжаться достаточно быстро, чтобы справиться с возросшими потребностями в обогреве системы пола. Чтобы поддерживать температуру воды достаточно высокой для обогрева помещений, где у вас есть лучистое тепло, вам, возможно, придется включить водонагреватель, поэтому, когда система лучистого отопления выключена, вода может быть слишком горячей для использования. Человек, который проектирует вашу систему лучистого тепла, вероятно, порекомендует заменить существующий водонагреватель на более эффективный, что увеличит затраты на установку.

Предотвращение застоя

1. Водонагреватель, используемый для подачи воды в систему двойного назначения, должен быть рассчитан на подачу как тепла, так и питьевой воды для бытовых нужд. В некоторых юрисдикциях может потребоваться установка таймера на насос, циркулирующий по системе отопления, поскольку без него вода может застаиваться и стать потенциально непригодной для потребления. Однако это может произойти в любой водопроводной системе, которая не используется в течение длительного периода времени, поэтому не все инспекторы по строительству считают это проблемой. Во всех системах, независимо от того, включают они таймер или нет, термостат обычно управляет циркуляционным насосом.

Тепловые потери

1. Возможность использования водонагревателя, а не котла, для питания системы лучистого отопления в конечном счете зависит от того, сколько тепла требуется для поддержания тепла в помещении. Если потери тепла через двери, окна и негерметичные щели слишком велики, водонагреватель будет перегружаться, что приведет к увеличению затрат на электроэнергию и преждевременному выходу из строя нагревателя. В рамках установки эффективной системы обязательно добавьте надлежащую изоляцию, при необходимости заделайте щели герметиком и замените старые двери и окна энергосберегающими. Эти модификации увеличивают затраты на установку, но в долгосрочной перспективе дают существенную экономию.

Ссылки

• Консультант по экологическому строительству: действительно ли теплые полы — лучший вариант?
• Center Point Energy: теплый пол

Автор биографии

Крис Дезиэль имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года активно занимается строительством и проектированием домов. Как ландшафтный строитель, он помог основать две садовые компании.
