Напольный газовый котел Buderus Logano G124-32 WS (RU TOP)

Артикул: 8732204650

• Описание
• Характеристики
• Скачать
• Фото и видео
• Подбор автоматики

Напольный газовый атмосферный котел Buderus G124 WS

• Современная универсальная концепция котла Buderus Logano G124 WS
• Низкотемпературный отопительный котел по DIN EN 297 для плавного регулирования температуры котловой воды без цокольной температуры (минимальной температуры котловой воды)
• Четыре сертифицированных типоразмера котла с номинальной теплопроизводительностью от 20 до 32 кВт
• Отопительный котел предназначен для работы на природном газе H или сжиженном газе P /B/P
• Конструкция котла с идеально подогнанными секциями из высококачественного чугуна
• Испытанный и надежный отопительный котел с чугунным теплообменником и газовой горелкой атмосферного типа
• Комбинируется с тремя различными баками-водонагревателями Logalux L емкостью 135, 160 или 200 литров, устанавливаемыми под котлом
• Комбинируется с тремя различными баками-водонагревателями Logalux SU емкостью 160, 200 или 300 литров, устанавливаемыми рядом с котлом
• Комбинируется с различными системами управления EMS и EMS Plus из программы Будерус
• Новый “промышленный” дизайн от Buderus
• Особо компактная конструкция при установке бака-водонагревателя под котлом
• Высокий стандартизированный коэффициент использования (92%) и низкие эмиссии вредных веществ

Бесшумная и надежная работа

• Атмосферная газовая горелка с предварительным смешиванием без вентилятора
• Отопительный режим без дополнительных мероприятий по шумоглушению
• Стабильная работа на природном газе с подаваемым давлением до 10 мбар

Простое и удобное управление с современной погодозависимой автоматикой

• Logamatic MC110 стандарта EMS Plus
• Системный регулятор Logamatic RC310 или Logamatic BC30E с touch дисплеем и полнотекстовым меню
• Удобочитаемый текст, обозначения, информация о состоянии и ошибках
• Регулирующие функции, согласованные с гидравликой установки
• Простая пошаговая и интуитивно понятная настройка всех функций системы управления
• Возможно расширение комплектации системы управления дополнительными модулями:
• Модуль Logamatic KM200 для удаленного управления через сеть Интернет
• Смесительный модуль Logamatic MM100-C
• Каскадный модуль Logamatic MC400 с возможностью управления до 4-х котлов
• Для сложных систем рекомендуем использовать профессиональную автоматику нового поколения Logamatic 5313

Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание котла Buderus Logano G124 WS

• Адаптированная к соответствующей гидравлической схеме система быстрого монтажа отопительного контура
• Удобное подключение бака-водонагревателя к котлу соединительным трубопроводом с загрузочным насосом и обратным клапаном
• Конструкция горелки без подвижных деталей
• Простая перенастройка горелки на другие виды газа

Размеры и подключения Logano G124-32 WS (RU TOP):

VK – Подающая линия котла                              VS – Подающая линия бака
RK – Обратная линия котла                               RS – Обратная линия бака
EL Слив – (подключение крана для заполнения и слива или расширительного бака)
GAS – Подключение газа
VSL – Предохранительная подающая линия (подключение воздушного клапана, устанавливаемого заказчиком)

Рекомендуемые расстояния от стен:

При установке отопительного котла следует соблюдать приведенные минимальные расстояния (указаны в скобках).   Для удобства проведения монтажных, сервисных работ и технического обслуживания необходимо выдерживать рекомендуемые расстояния от стен. Помещение для установки оборудования должно быть защищено от холода и иметь хорошую вентиляцию. Кроме того, нужно следить за тем, чтобы воздух, поступающий на горение, не был  загрязнен пылью или галогеносодержащими углеводородами. Галогеносодержащие углеводороды всех видов содержатся, например, в аэрозольных упаковках, в растворителях и очистителях, в лаках, красках, а также в клеях.

Характеристики напольного газового котла Buderus Logano G124-32 WS (RU TOP):

• Мощность: 32 кВт
• Камера сгорания: Открытая
• Ширина: 600 мм
• Глубина: 788 мм
• Высота: 845 мм
• Дымоход d: 150 мм
• Объём воды в котле: 13 л
• Вес: 151 кг*
• Диаметр подключения отопления: R1″
• Диаметр газовой трубы: R1/2″
• Страна торговой марки: Германия
• Гарантия производителя: 2 года

* – вес с упаковкой больше примерно на 6-8%.

 Рабочие характеристики котла G124-32 WS:

• Номинальная теплопроизводительность (природный газ): 32,0 кВт
• Тепловая мощность сжигания (природный газ): 34,8 кВт
• Температура дымовых газов: 102 ⁰С
• Весовой поток дымовых газов: 0,0268 кг/с
• Содержание СО₂: 5,1 %
• Необходимый напор (тяга): 3 Па
• Допустимая температура подающей линии: 90 ⁰С
• Допустимое избыточное рабочее давление: 4 бар

Скачать листовку, технический паспорт, инструкцию по монтажу и инструкцию по эксплуатации для потребителей для Buderus G124 RU TOP можно тут:

Buderus G124 RU TOP – Листовка

Buderus G124 RU TOP – Технический паспорт и инструкция по монтажу

Buderus G124 RU TOP – Инструкция по эксплуатации для потребителей

Buderus G124 RU TOP – Cертификат

а также презентацию новой линейки котлов LOGANO G124/G234 RU TOP и рекомендации по подбору автоматики для них:

Buderus RU_TOP презентация

Рекомендации для подбора автоматики к котлам RuTop

Фотографии напольного газового котла Buderus Logano G124-32 WS (RU TOP) можно увидеть тут:

Фотографии котла на складе:

В этом разделе можно ознакомиться с рекомендациями по подбору автоматики от компании Бош Термотехника.

Схема 1:

Схема 2:

Схема 3:

Схема 4:

Схема 5:

Схема 6:

Схема 7:

Схема 8:

Buderus RU TOP

Назад

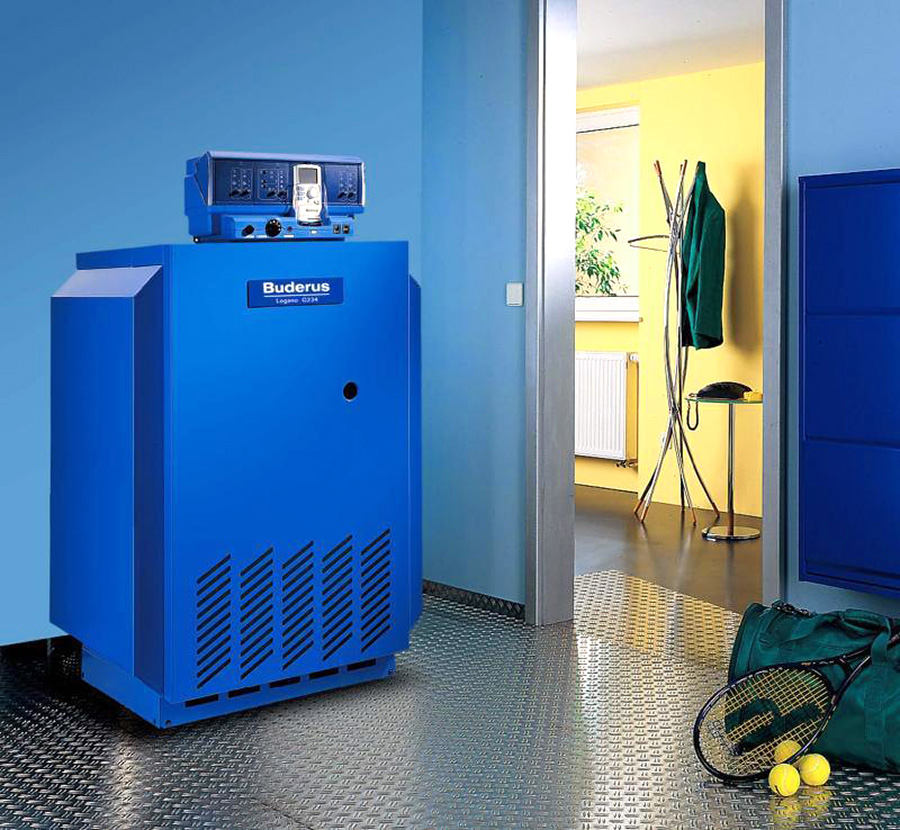

Напольный газовый котел Buderus Logano G234-55 WS (RU TOP)

Напольный газовый чугунный отопительный котел G234-55 WS (RU TOP) с атмосферной горелкой.

Новый прогрессивный индустриальный дизайн: боковые панели и корпус системы управления выполнены в классическом синем цвете, а передняя и верхняя панели получили насыщенный и глубокий темный цвет.

Обновленные котлы G 234 более удобны в использовании как для конечного потребителя, так и для сервисных специалистов. Автоматика Logamatic MC110 стандарта EMS Plus позволяет осуществлять управление контуром отопления с использованием погодозависимого режима и расширять функционал за счёт дополнительных модулей. Усовершенствованный автомат горения SAFe позволит котлу выйти на новый уровень экономичности и надёжности.

Котлы можно будет оснастить одним из пультов управления BC30E, RC100, RC200, RC300 или более продвинутым недельным регулятором RC310, в зависимости от особенностей проекта и по выбору заказчика. Опциональный модуль KM200 даст возможность управлять оборудованием через интернет. Особенностью пульта BC30E является не только его привлекательный дизайн, но также наличие touch- функционала и приятный для восприятия глаз крупный текст на дисплее. Место установки регулятора в систему управления Logamatic MC110 может менять угол наклона для удобства пользователя. Регулятор может быть установлен как на самом котле, так и на стене рядом с котлом или ином удобном месте. Предлагаемый ассортимент пультов управления включает также устройства белого цвета, которые хорошо вписываются в светлые интерьеры.
