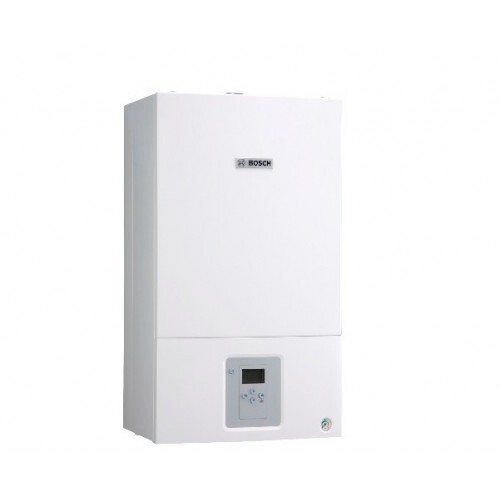

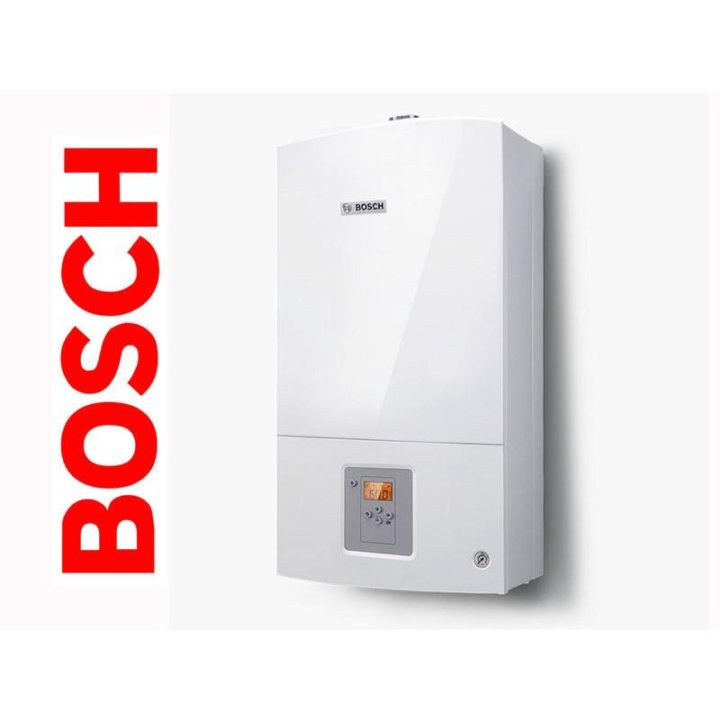

Газовый котел Bosch Gaz 6000 W WBN6000-18 — ProGasMarket

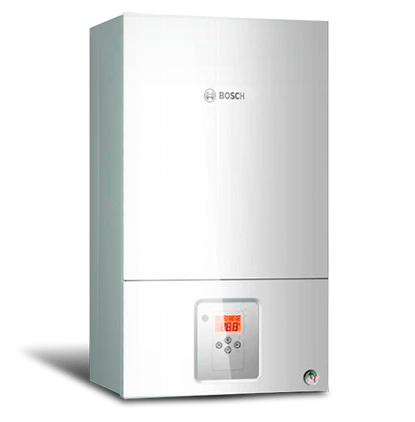

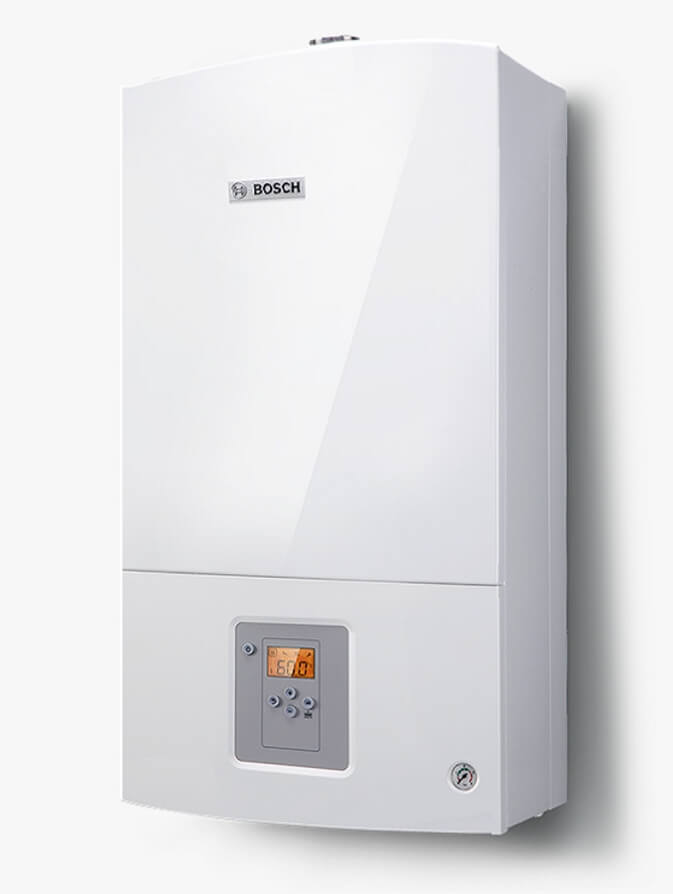

Газовый котел Bosch Gaz 6000 W -это современный настенный газовый котел с закрытой камерой сгорания изготовленный на российском производстве под международным брендом, разработанный специально для российских условий эксплуатации. Производство данных котлов запущено в 2014 г на современном заводе Bosch в городе Энгельсе с соблюдением всех немецких стандартов, что даёт дополнительное преимущество в дальнейшем обслуживании.
Есть различные варианты исполнения как одноконтурные модели (индекс С в окончании названия), так и двухконтурные (индекс H) с приготовлением горячей воды в пластинчатом теплообменнике.
Полностью адаптирован к российским условиям эксплуатации
Котел GAZ 6000 W — гарантирует стабильную работу в российских условиях — все модели переносят перепады давления газа и напряжения в электросети. Котел стабильно работает при перепадах напряжения (165-240 В) и давления газа (10,5-16 бар)
Модулируемый вентилятор
скорость которого меняется в зависимости от внешних условий.
Например, когда нет ветра, вентилятор работает в спокойном режиме, а в случае усиления ветровой нагрузки он переходит в более мощный режим. Таким образом, снижается потребление электроэнергии расходуемой котлом.
Низкий уровень шума < 38 dBA
Важно сказать, что котел это прибор, в котором происходит сразу несколько процессов. Это работа вентилятора, работа горелки и прочие процессы. Наиболее шумная часть котла – это вентилятор. Однако вентилятор котла GAZ 6000W малошумный. Шум котла можно сравнить с шумом от компьютера, кондиционера или холодильника
Создание программ отопления через дисплей котла
В автоматике котла есть программы:
— Установка температуры подающей линии
— Установка температуры ГВС
— Настройка летнего режима
Технологической особенностью двухконтурных котлов Bosch Gaz 6000 W WBN 6000 является наличие двух новых режимов: комфортного и Eco. В комфортном режиме котел постоянно поддерживает заданную температуру в теплообменнике ГВС, благодаря этому сокращается время ожидания при отборе горячей воды.
Все эти программы подробно описаны в инструкции по эксплуатации.
Высокая производительность при меньшем расходе газа
Технологической особенностью двухконтурных котлов Bosch Gaz 6000 W WBN 6000 является наличие двух новых режимов: комфортного и Eco. В комфортном режиме котел постоянно поддерживает заданную температуру во вторичном теплообменнике, благодаря этому сокращается время ожидания при отборе горячей воды. В режиме Eco нагрев до заданной температуры осуществляется лишь непосредственно при отборе горячей воды. Это позволяет снизить расход газа.
Приготовление воды в пластинчатом теплообменнике
В ассортименте есть как одноконтурные так и двухконтурные модели. В случае, если у Вас несколько точек водоразбора и большая семья, будет наилучшим решением покупка котла с отдельностоящим бойлером.
Для этих целей одноконтурные модели оборудованы 3-х ходовым клапаном. Для семьи из 2-3-х человек и 1-2-х точек водоразбора будет достаточно двухконтурной модели.
Подключение внешних регуляторов
В котле имеется встроенная автоматика, которая измеряет температуру подающей линии. Для того что бы в доме или квартире стало теплее необходимо изменить температуру вручную . С комнатным регулятором этого можно избежать. Он сам измеряет температуру в комнате и сообщает на котел надо ли увеличить нагрузку или наоборот, снизить ее. Так же есть регуляторы, которые позволяют пользователю выставить определенный график работы котла, например, в ночное время необходима температура в помещении 19 градусов, а в дневное время необходимо поддерживать 21 градус.
Технические характеристики:
| Модель | Bosch Gaz 6000 W WBN6000-18 |
| Тепловая мощность контура отопления, кВ | 5,4-18 |
| Тепловая мощность по горячей воде, кВ | 5,4-18 |
| Отапливаемая мощность, м2 | до 180 м2 |
| Температура нагрева контура отопления, °C | 40-80 |
| Температура нагрева контура ГВС, °C | |
| Максимальное допустимое давление в системе отопления, бар | 3 |
| Максимальное давление на подаче воды, бар | 10 |
| Производительность ГВС Δ Т=30°C, л/мин | 8,6 |
| Производительность ГВС Δ Т=50°C, л/мин | 5,1 |
| Тип камеры сгорания | закрытая |
| Объем расширительного бака, л | 8 |
| Напряжение и частота, В | 230 |
| Потребляемая мощность, кВт | <150 |
| Диаметр труб системы дымоудаления, мм | 60/100 (80/80) |
| Присоединительные размеры ОВ, дюйм | G 3/4″ |
| Присоединительные размеры ГВС, дюйм | G 1/2″ |
| Присоединительные размеры газ, дюйм | G 3/4″ |
| Вес, кг | 29 |
| Размер ВxШxГ, мм | 700х400х299 |
| Гарантия | 2 года |
| Страна-производитель | Россия |

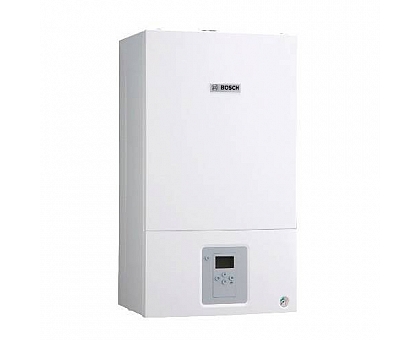

Котел газовый настенный Bosch Gaz WBN 6000-24Н, 24 кВт
50 лет Октября, 109б, Тюмень (склад)
6:00 – 20:00
В наличии 14 шт
Ставропольская, 120 к2, Тюмень
Круглосуточно
В наличии 1 шт
Первооткрывателей, 14, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Виктора Тимофеева, 9, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Сергея Джанбровского, 4, д.
Дударева
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Монтажников, 57, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Орджоникидзе, 29, п. Боровский
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Бурлаки, 2а к1, п. Московский
8:00 – 21:03
Привезем послезавтра при заказе сегодня
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Сеченова, 161в, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Константина Посьета, 16, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Михаила Сперанского, 17, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Панфиловцев, 86, Тюмень
Круглосуточно
Привезем послезавтра при заказе сегодня
Строителей, 6б, с. Червишево
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Станционная, 24 к1/4, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Старый Тобольский тракт 4 км, 48, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Федорова, 12 к4, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Газовиков, 73 к1, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Заводоуковская, 12а, п.
Березняки
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Минская, 11, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Мельникайте, 2 к2, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
2-я Дачная, 80, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Кремлевская, 112 к4, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Магистральная, 14, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Моторостроителей, 5, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Самарцева, 3, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Холодильная, 120а, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Ватутина, 12/1, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Титова, 5, п. Богандинский
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Московский тракт, 125б, с.
Успенка
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Щербакова, 172, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Газовиков, 65, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Губернская, 42, мкр. Комарово
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Максима Горького, 31, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Федюнинского, 60, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Интернациональная, 117, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Полевая, 109, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Пермякова, 83 к2, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Малыгина, 57, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Республики, 252к, Тюмень
7:00 – 21:00
Привезем послезавтра при заказе сегодня
Согласия, 4, д.
Субботина
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Трактовая, 15, с.Ембаево
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Республики, 204 к4, Тюмень
8:00 – 21:03
Привезем послезавтра при заказе сегодня
Клары Цеткин, 2а, Тюмень
7:00 – 21:00
Привезем послезавтра при заказе сегодня
50 лет Октября, 109б, Тюмень
7:00 – 21:00
Привезем послезавтра при заказе сегодня
Пермякова, 2 ст1, Тюмень
7:00 – 21:00
Привезем послезавтра при заказе сегодня
Жуковского, 84 ст1, Тюмень
7:00 – 0:00
Привезем послезавтра при заказе сегодня
Щербакова, 99а, Тюмень
Круглосуточно
Привезем послезавтра при заказе сегодня
Московский тракт, 130, Тюмень
7:00 – 21:00
Привезем послезавтра при заказе сегодня
Профсоюзная, 63, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Тимофея Чаркова, 81, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Широтная, 100 к5, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Салманова, 12, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Федюнинского, 79, Тюмень
7:00 – 21:00
Привезем 8 октября при заказе сегодня
50 лет Октября, 57в, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Мельникайте, 123 ст1, Тюмень
Круглосуточно
Привезем 8 октября при заказе сегодня
2-я Луговая, 22 к1, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Олимпийская , 31, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Авторемонтная, 49, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Тульская, 7, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Пожарных и спасателей, 5 к1, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Ямская, 92, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Дамбовская, 10 ст19, Тюмень
Круглосуточно
Привезем 8 октября при заказе сегодня
70 лет Победы, 15, с.
Нижняя Тавда
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Широтная, 193, Тюмень
8:00 – 21:03
Привезем 8 октября при заказе сегодня
Домостроителей, 32, Тюмень
7:00 – 21:00
Привезем 8 октября при заказе сегодня
Садовая, 3а, д. Ожогина
Круглосуточно
Привезем 9 октября при заказе сегодня
Запчасти для настенных газовых котлов Bosch GAZ 6000
- Главная
- Каталог
- Запасные части для Bosch/Buderus
- Запчасти для настенных газовых котлов Bosch GAZ 6000
Как выбирать и заказывать запчасти
Для того, чтобы сделать заказ, пожалуйста:
1.
Определите артикул или номер деталей на взрывном чертеже. 2. Добавьте необходимые детали из списка ниже в корзину.
3. Перейдите в корзину и сделайте заказ.
Перечень запчастей
| Изображение | На схеме | Артикул | Название | Наличие | Цена | Количество | |
|---|---|---|---|---|---|---|---|
Арт.:87186429220 | Вентилятор U072-24/24K_WBN6000-24C/24H | ||||||
Арт.:87186456280 | Кабель электропитания | ||||||
Арт.:87186444520 | Панель к блоку управления WBN6000_GAZ 2500F- 12/18C/18H/24C/24C RNE/24H/28C/28C RNE/28H FD≤753 | ||||||
Арт.:87185050390 | Автоматический воздухоудалитель | ||||||
Арт.:87186457920 | Манометр с трубкой | ||||||
Арт. | Кран сливной | ||||||
Арт.:87186445850 | Реле давления | ||||||
Арт.:87186445660 | Предохранительный клапан | ||||||
Арт. | Насос U072_WBN6000/2000 | ||||||
Арт.:87186445570 | Гидроарматура подающей линии СО | ||||||
Арт.:87186445620 | Картридж трехходового клапана | ||||||
Арт.:87186445640 | Мотор перепускного клапана | ||||||
Арт.:87186439430 | Газовый клапан U072_WBN6000_GAZ 2500F | ||||||
Арт.:87186443020 | Электрод розжига и ионизации U072_WBN6000 | ||||||
Арт.:87160110730 | Датчик температуры U072_WBN6000 |
org/Product”>
org/Product”>
org/Product”>
org/Product”>
org/Product”>
:87186445830
org/Product”>
:87186481810
org/Product”>
org/Product”>
org/Product”>
org/Product”>
org/Product”>
org/Product”>Цель нашей компании —
обеспечить наших клиентов всей номенклатурой запасных частей к котлам по наилучшим ценам.
Наши сертификаты
Авторизованный сервисный центр Electrolux
Свидетельство ООО «АВГ Инженерные Системы»
Авторизованный сервисный центр Ballu, Electolux и Zanussi
Лицензия на монтаж, ремонт и обслуживание противопожарных систем
Авторизованный сервисный центр ООО «Центр Инновационных технологий-плюс»
Лицензия на монтаж, ремонт и обслуживание противопожарных систем (страница 2)
Авторизованный сервисный центр BaltGaz, Neva, Neva Lux
Свидетельство ООО «АВГ Инженерные Сервис»
Авторизованный сервисный центр Navien
Свидетельство об аттестации
Сертификат о прохождении обучения в ООО Компания «КИПА»
Приложение к свидетельству об аттестации
Сертификат соответствия
Свидетельство о регистрации электролаборатории
Авторизованный сервисный центр BAXI
Свидетельство о регистрации электролаборатории (страница 2)
Сертификат о прохождении курса «Настенные котлы Viessmann»
Свидетельство о допуске к работам
Авторизованный сервисный центр Vaillant класса С
Свидетельство о допуске к работам
Все сертификаты
КОТЕЛ BOSCH ГАЗ 6000 Вт РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Скачать СодержаниеОглавлениеДобавить в мои руководства
Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства”
распечатайте эту страницуСодержание
2страница из 8
- Содержание
- Оглавление
- Исправление проблем
- Закладки
Реклама
Содержание
2
1 Пояснения к символам и указаниям по технике безопасности3
2 Подробная информация о продукте3
3 Подготовка прибора к использованию4
4 Эксплуатация6
5 советов по энергосбережению6
6 Устранение неполадок7
7 Сервис7
8 Защита окружающей среды / Утилизация
Содержание
Предыдущая страница
Следующая страница
Содержание
2
1 Пояснения к символам и указаниям по технике безопасности3
2 Подробная информация о продукте3
3 Подготовка прибора к использованию4
4 Эксплуатация6
5 советов по энергосбережению6
6 Устранение неполадок7
7 Сервис7
8 Защита окружающей среды / Утилизация
См.
также Bosch Gaz 6000 WРуководство по установке и обслуживанию Bosch Gaz 6000 W 52 страницы
Руководство по установке и обслуживанию Bosch WBN 6000-30-H-E-N/L-S2400 36 страниц
Руководство по эксплуатации Bosch Gaz 6000 W 12 страниц
Дополнительные руководства для Bosch Gaz 6000 W
- Инструкция по эксплуатации котла Bosch WBN 6000-30-H-E-N/L-S2400
Газ 6000 Вт (8 стр.)
- Инструкция по установке и обслуживанию котла Bosch KBR16-3
Greenstar fs/combi fs (100 страниц)
- Котел Bosch ZSB 30-2 Инструкция по установке и обслуживанию
Водяной газовый конденсационный котел (80 стр.
) - Инструкция по эксплуатации котла Bosch Worcester 28CDi
Инструкция по эксплуатации котла Bosch (17 страниц)
- Инструкция по установке котла Bosch C 950 ES
Температурная модуляция с электронным зажиганием, подходящая для нагрева питьевой воды и отопления помещений (72 страницы)
- Инструкция по установке и эксплуатации котла Bosch Tronic 4000 серии T
Емкостный водонагреватель (16 стр.
) - Инструкция по установке и обслуживанию котла Bosch ZBR16-3A
Газовый конденсационный котел (120 стр.)
)
)- Инструкция по эксплуатации котла Bosch ZWB28-3A SERIES
Бытовой газовый конденсационный котел (32 страницы)
- Котел Bosch WORCESTER DANESMOOR UTILITY 12/14 Инструкция по установке и обслуживанию
Обычные дымоходы и герметичные напольные жидкотопливные струйные аппараты (28 страниц)
- Инструкция по установке и обслуживанию котлов Bosch серии Greenstar для подрядчиков
Бытовой газовый конденсационный котел (80 стр.
) - Инструкция по установке и обслуживанию котла Bosch серии ZBR16-3A
Greenstar (104 страницы)
- Котел Bosch SSB1000 SA инструкция
Система управления. котел будерус ссб. (84 страницы)
- Котел Bosch TR4000 18 EB Инструкция по эксплуатации
(37 страниц)
)Краткое содержание для Bosch Gaz 6000 W
2
1 Пояснения к символам и указаниям по технике безопасности3
2 Подробная информация о продукте3
3 Подготовка прибора к использованию4
4 Эксплуатация6
5 советов по энергосбережению6
6 Устранение неполадок7
7 Сервис7
8 Защита окружающей среды / Утилизация
Загрузить с диска
Загрузить с URL-адреса
котел бош 6000 ошибка с4 что делать.
Неисправности газового котла Бош: коды ошибок и что делать в конкретной ситуации. Код ошибки d4В этой статье собраны все возможные неисправности и варианты их устранения, а также коды ошибок котлов Бош. Вся информация читается в следующем порядке: код — название — возможная неисправность. Если у вас есть дополнительные вопросы, пожалуйста, оставляйте их в комментариях к этой статье.
Если вы не уверены на 100%, в чем проблема и что вы можете ее решить, немедленно обратитесь в сервисный центр для диагностики и устранения неполадок.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.
Ошибки котлов Бош Газ 6000
Ниже в списке представлены неисправности конкретно для котлов Бош Газ 6000 серии. Определяйте код ошибки и своевременно устраняйте неисправности.
Код ошибки A7 – Неисправность датчика температуры горячей воды
Код ошибки Ad – Датчик температуры котла не обнаружен
Проверить датчик котла и соединительные провода.
Код ошибки C1 – Вентилятор вращается на малой скорости
- Проверьте напряжение сети.
- Проверить колено дымохода… Очистить или отремонтировать при необходимости.
Код ошибки C4 – Дифференциальное реле давления не размыкается при неработающем вентиляторе
Проверить диф. реле давления.
Код ошибки C6 – Дифференциальное реле давления не замыкается
- Проверить диф. реле давления, а также дымоходные трубы.
Код ошибки C7 – Вентилятор не работает
Проверьте вентилятор, провода и разъем. Замените, если требуется.
Код ошибки CE – Низкое давление для заполнения системы отопления
Долить воды.
Код ошибки d7 – Неисправность газовой арматуры настенного котла Бош 6000
- Проверьте соединительный провод.
Код ошибки Е2 – Неисправность или обрыв датчика температуры на питающей линии
Проверить датчик на наличие дефекта, а также возможное короткое замыкание в его проводе.
Замените, если требуется.
Код ошибки Е9 – Срабатывание ограничителя температуры теплообменника
- Проверить дефект ограничителя температуры теплообменника, а так же возможное короткое замыкание в его проводе. Замените, если требуется.
- Проверьте рабочее давление в системе отопления.
- Проверить ограничитель температуры, при необходимости заменить.
- Проверить запуск насоса. При необходимости замените насос.
- Проверить предохранитель, при необходимости заменить.
- Удалить воздух из газового котла Bosch 6000.
- Проверить водяной контур теплообменника; если он поврежден, замените его.
- Проверить ограничитель температуры дымовых газов на неисправность и возможное короткое замыкание в его проводе. Замените, если требуется.
Код ошибки EA — пламя не обнаружено
- Проверьте подключение защитного провода.
- Проверить открытие газового крана.
- Проверить давление подачи газа. При необходимости исправьте проблему.
- Проверьте подключение к электрической сети.
- Проверьте электроды и провода. При необходимости отремонтируйте.
- Проверить выход дымовых газов. Очистить или отремонтировать при необходимости.
- Отрегулируйте газ. При необходимости отремонтируйте.
- Для природного газа: проверьте датчик расхода газа. При необходимости исправьте проблему.
- При использовании забора воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.

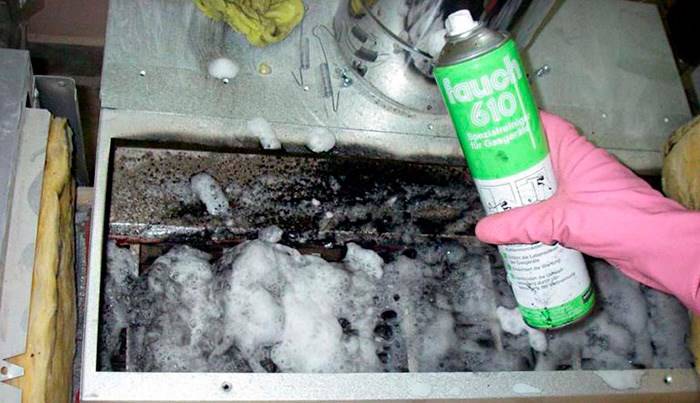

- Очистите теплообменник.
- Осмотрите газовую арматуру. Замените, если требуется.
При необходимости исправьте проблему.Код ошибки F7 – Обнаружение пламени при выключенном котле
Хотя котел выключен, обнаружено пламя.
- Проверить электроды на загрязнение, при необходимости заменить.
- Проверить влажность электронной платы, при необходимости просушить.
Код ошибки FA – Обнаружение пламени после прекращения подачи газа
Обнаружение пламени после прекращения подачи газа.
- Проверить газовую арматуру, при необходимости заменить.
- Проверить электроды и соединительные провода, при необходимости заменить.
- Проверить систему дымохода, при необходимости очистить или отремонтировать.
Код ошибки P – Тип котла не определен
Задайте тип котла.
Код ошибки Fd – Кнопка была ошибочно нажата слишком долго (более 30 секунд)
Коды ошибок газовых котлов Bosch ZSC/ZWC 24 MFA
Ниже приведен список неисправностей конкретно для котлов Bosch серии ZSC/ZWC 24 MFA. Своевременно определяйте код ошибки и устраняйте неполадки.
Код ошибки А7 – Датчик температуры горячей воды неисправен
Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.
Код ошибки A8 – Прервано соединение BUS
Проверить соединительный кабель и регуляторы.
Код ошибки А9 – Неправильно установлен датчик температуры горячей воды
Проверить место установки, при необходимости демонтировать датчик и установить его заново с использованием теплопроводной пасты.
Код ошибки Ad – Датчик котла не обнаружен
Проверить датчик котла и соединительный кабель.
Код ошибки b1 – Кодирующая вилка не найдена
Правильно вставьте кодирующую вилку, измерьте и при необходимости замените.
Код ошибки C1 – Дифференциальное реле давления разомкнуто во время работы прибора
Проверить дифференциальное реле давления, выпускное устройство и соединительные трубы.
Код ошибки С4 – Реле перепада давления в нерабочем положении не размыкается
Проверить реле перепада давления.
Код ошибки C6 – Реле перепада давления не замыкается
Проверить реле перепада давления и дымоходы.
Код ошибки d3 – Перемычка 161 не найдена на ST8
Если перемычка есть, правильно вставить штекер, проверить внешний упор. В противном случае: есть ли перемычка?
Код ошибки d4 – Слишком большая разница температур
Проверьте насос, перепускной шланг и давление в системе.
Код ошибки E2 – Датчик температуры подачи не работает
Проверьте датчик температуры и соединительный кабель.
Код ошибки Е9 – Сработал ограничитель расхода
Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на электронной плате, удалить воздух из устройства.
Код ошибки EA – Котел Bosch ZSC/ZWC не обнаруживает пламя
Открыт ли газовый кран? Проверить давление подачи газа, подключение к сети, пусковой электрод с кабелем и ионизационный электрод с кабелем.
Код ошибки F0 – Внутренняя неисправность
Проверить надежность соединения электрических контактов штекера и пусковых линий, при необходимости заменить электронную плату.
Код ошибки F7 – Несмотря на то, что котел выключен, обнаружено пламя
Проверить электроды и кабель. Если отвод дымовых газов работает, проверьте электронную плату на наличие влаги.
Код ошибки FA – Обнаружено пламя после прекращения подачи газа
Проверить электрод ионизации. Проверить газовый клапан.
Код ошибки Fd – Кнопка была ошибочно нажата слишком долго (более 30 секунд)
Повторно нажмите кнопку менее чем через 30 секунд.
Код ошибки CC – Датчик наружной температуры не обнаружен
Проверьте датчик наружной температуры и соединительный кабель на наличие повреждений.
Ошибки котлов Bosch Gaz 6000
Ошибка А7 – Неисправность датчика температуры горячей воды.
Ошибка Ad – Датчик температуры котла не обнаружен.
Проверить датчик котла и соединительные провода.
Ошибка C1 – Вентилятор вращается с низкой частотой.
Проверить напряжение сети.
Проверить выход дымовых газов. Очистить или отремонтировать при необходимости.
Ошибка С4 – Дифференциальное реле давления не размыкается при неработающем вентиляторе.
Проверить диф. реле давления.
Ошибка С6 – Дифференциальное реле давления не замыкается.
Проверить диф. реле давления, а также дымоходные трубы.
Ошибка C7 – Вентилятор не работает.
Проверьте вентилятор, провод и вилку. Замените, если требуется.
Ошибка CE – Низкое давление для заполнения системы отопления.
Долить воды.
Ошибка d7 – Неисправность газового клапана настенного котла Bosch 6000.
Проверить соединительный провод.
Ошибка Е2 – Неисправность или поломка датчика температуры на подающей линии.
Проверить датчик на неисправность, а также возможное замыкание в его проводе. Замените, если требуется.
Ошибка Е9 – Срабатывание ограничителя температуры теплообменника.
Проверить ограничитель температуры теплообменника на наличие дефекта, а также возможное короткое замыкание в его проводе. Замените, если требуется.
Проверить рабочее давление в системе отопления.
Проверить ограничитель температуры, при необходимости заменить.
Проверить запуск насоса. При необходимости замените насос.
Проверить предохранитель, при необходимости заменить.
Удалить воздух из газового котла Bosch 6000.
Проверить водяной контур теплообменника; если он поврежден, замените его.
Проверить ограничитель температуры дымовых газов на неисправность и возможное короткое замыкание в его проводе.
Замените, если требуется.
Ошибка EA — пламя не найдено.
Проверить подключение защитного провода.
Проверить открытие газового крана.
Проверить давление подачи газа. При необходимости исправьте проблему.
Проверить подключение к электрической сети.
Проверить электроды и провода. При необходимости отремонтируйте.
Проверить выход дымовых газов. Очистить или отремонтировать при необходимости.
Отрегулируйте газ. При необходимости отремонтируйте.
Для природного газа: проверьте датчик расхода газа. При необходимости исправьте проблему.
При использовании забора воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
Очистите теплообменник.
Осмотрите газовую арматуру. Замените, если требуется.
Коды ошибок газовых котлов Bosch ZSC/ZWC 24 MFA
A7 – Датчик температуры горячей воды неисправен.
Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.
A8 – BUS-соединение прервано.
Проверить соединительный кабель и регуляторы.
A9 – Неправильно установлен датчик температуры горячей воды.
Проверить место установки, при необходимости демонтировать датчик и установить его заново с использованием теплопроводной пасты.
Ad – Датчик котла не обнаружен.
Проверить датчик котла и соединительный кабель.
b1 – Кодирующая вилка не найдена.
Правильно вставьте кодирующую заглушку, измерьте и при необходимости замените.
C1 – Во время работы устройства разомкнулось дифференциальное реле давления.
Проверить дифференциальное реле давления, выхлопную систему и соединительные трубы.
C4 – Дифференциальное реле давления в нерабочем положении не размыкается.
Проверить дифференциальное реле давления.
C6 – Дифференциальное реле давления не замыкается.
Проверить дифференциальное реле давления и дымоходы.
d3 – Перемычка не обнаружена на ST8 161
Если перемычка есть, правильно вставить штекер, проверить внешний упор.
В противном случае: есть ли перемычка?
d4 – Слишком большая разница температур.
Проверить насос, перепускной шланг и давление в системе.
E2 – Не работает датчик температуры подачи.
Проверьте датчик температуры и соединительный кабель.
E9 – Сработал ограничитель в подающей линии.
Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на электронной плате, удалить воздух из устройства.
EA – Котел Bosch ZSC/ZWC не обнаруживает пламя.
Открыт ли газовый кран? Проверить давление подачи газа, подключение к сети, пусковой электрод с кабелем и ионизационный электрод с кабелем.
F0 – Внутренняя ошибка.
Проверить надежность соединения электрических контактов штекера и пусковых линий, при необходимости заменить электронную плату.
F7 – Несмотря на то, что котел выключен, обнаружено пламя.
Проверить электроды и кабель. Если отвод дымовых газов работает, проверьте электронную плату на наличие влаги.
FA – Обнаружено пламя после прекращения подачи газа.
Проверить электрод ионизации. Проверить газовый клапан.
Fd – Кнопка была ошибочно нажата слишком долго (более 30 секунд).
Нажмите кнопку еще раз менее чем через 30 секунд.
CC – Датчик наружной температуры не обнаружен.
Проверить датчик наружной температуры и соединительный кабель на наличие повреждений.
Неисправности газовых котлов Бош
Горелка не запускается
Проверить работу аварийного выключателя системы отопления – При необходимости включить его.
Проверить работу пускового выключателя системы управления – При необходимости включить.
Осмотреть предохранительные выключатели – Проверить их работоспособность, при необходимости заменить неисправный выключатель.
Осмотр регулятора температуры котловой воды – Проверить и при необходимости заменить неисправную деталь.
Неисправен защитный ограничитель верхнего предела – Проверить, при необходимости заменить.
Появляется сигнал об ошибке от внешних предохранительных устройств (например, от предохранительного устройства контроля количества воды) – Проверить систему отопления, устранить ошибки, при необходимости заменить неисправное устройство.
Сработало реле дымовых газов – AW 10: разблокировать реле дымовых газов. AW 50: подождите не более 15 минут.
Котел Бош включится автоматически, если будет запрос на тепло. В случае повторного срабатывания проверьте тракт дымовых газов и работу газоанализатора. Замените реле, если оно неисправно.
Горелка зажигается и выключается из-за неисправности. Нет искры зажигания
При снятии кабеля зажигания слышна искра зажигания – Если нет: заменить трансформатор розжига.
Если да: заменить запальный электрод или запальную горелку.
Горелка зажигается и выключается из-за неисправности
Газовый кран открыт? – Откройте газовый кран.
Давление подачи природного газа выше 8 мбар – Если нет: Определите причину и устраните неисправность.
Воздух удален из газопровода? – Удалите воздух, пока не станет возможным воспламенение газа.
Горелка зажигается и выключается из-за неисправности. Нет тока ионизации
Соединения N и L могли быть перепутаны местами – устраните ошибку.
Проверить напряжение между L и PE – Если нет: выполнить заземление PE, при необходимости установить разделительный трансформатор.
Плохой контакт провода ионизации – Исправьте ошибку, при необходимости замените неисправную деталь.
Электрод ионизации замкнут на массу – Неисправность автомата горения.
Звуки кипения
В котле Bosch образовался накипь или накипь?
Промыть водяной контур котла в соответствии с рекомендациями производителя.
В случае постоянной потери воды найти и устранить причину.
При необходимости очистить воду и установить грязеуловитель.
Плоское главное пламя
Форсунки подходят для подаваемого газа? – Если нет: установите правильные форсунки.
Соответствие отверстий приточно-вытяжной вентиляции местным нормам и правилам по установке газового оборудования?
В случае недостаточного расхода воздуха необходимо немедленно устранить недостаток.
Шумовой свисток горелки
Установлено ли правильное давление на форсунках? – Проверьте установленное значение, при необходимости исправьте.
Горелка дымит
Есть ли заметные загрязнения в щелях или под прорезями стержней горелок? – Выполните влажную очистку горелки, как описано в данном руководстве.
Найдите источник заражения и защитите от дальнейшего заражения.
Впускные и выпускные отверстия для воздуха работают постоянно? – Имеются ли на поверхности теплообменника отложения или волокнистые загрязнения?
Осмотрите отверстия для очистки и камеру сгорания. Выполните сухую и, при необходимости, влажную чистку котла, как описано в данной инструкции.
Повреждены или деформированы стержни горелок, есть ли деформация отдельных пазов? – Замените стержни горелок, определите и устраните причину неисправности.
Информация: Повреждение или деформация вызваны хотя бы одной из вышеперечисленных неисправностей.
Зажигание горелки очень громкое, с сильными шумами горения, видно пламя на форсунках
Правильно ли установлены форсунки? – Выключите горелку, установите новый стержень горелки и исправьте неправильную настройку для типа газа.
Форсунки настроены на правильное давление? – Запах дымовых газов в помещении, где установлен котел.
Дымовые газы выходят из прерывателя тяги? – Определите причину неправильного отвода дымовых газов и устраните неисправность.
Если сразу устранить причину невозможно, то горелку необходимо выключить.
Разрежение в дымоходе более 3 Па? Засорение пути дымовых газов?
Размеры дымохода правильные?
В котельной работают вытяжные вентиляторы для удаления воздуха из помещения?
Автоматика и неисправности котлов Bosch Gaz 6000 W
Автоматика управления газовыми котлами Bosch Gaz 6000 W
Пульт управления газовыми конвекционными котлами Bosch 6000 W с шиной данных Cotronic 3 позволяет управлять системой отопления в зависимости от температуры в помещении.
Для этих настенных конвекционных газовых котлов рекомендуются два типа регуляторов Bosch.
OpenThermTM CR12005 Программируемый контроллер комнатной температуры
Рис. 7. Комбинация программируемого комнатного терморегулятора OpenThermTM CR12005 с панелью управления газового конвекционного котла Bosch 6000
Назначение и функции:
Программируемый термостат OpenThermTM для управления котлами с шиной данных Cotronic 3.
Обмен данными с регулятором по двухпроводной шине.
Технология двухпроводной шины, защита от обратной полярности.
Простые, интуитивно понятные настройки для контроля температуры и управления ГВС.
Предустановленные недельные программы с шестью точками переключения. Возможность вручную изменить программу на каждый день недели.
ЖК-дисплей с цифровым и графическим отображением рабочего состояния.
Отображение текущей температуры отопления и ГВС, наружной температуры (только в случае датчика температуры), индикация состояния работы горелки котла и кодов ошибок.
Возможность удаленного сброса ошибки котла.
Использование протокола OpenThermTM.
Диапазон настройки температуры воздуха в диспетчерской 7…39°С с шагом настройки 0,5°С.
Регулятор комнатной температуры TRZ 12-2
Рис. 8. Комбинация регулятора комнатной температуры TRZ 12-2 (вкл./выкл.) с панелью управления газового конвекционного котла Bosch Gaz 6000 W
Описание и функции регулятора
Комнатная температура TRZ 12-2 Регулятор рекомендуется для включения/выключения управления пламенем горелки и управления циркуляционным насосом газовых настенных котлов.
Недельное программирование временных интервалов.
Три режима работы: «Нормальный», «Экономный», «Автоматический».
Функция отпуска (до 99 дней).
Функция защиты от замерзания.
Отображение даты и текущего времени, автоматический переход на летнее/зимнее время (синхронизация с системой).
Диапазон регулировки комнатной температуры от +5 до +39°С.
Неисправности, отображаемые на дисплее котлов Bosch 6000
A7 – Неисправен датчик температуры горячей воды.
Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.
Ad – Датчик температуры котла не распознан.
Проверить датчик температуры котла и соединительный кабель
C1 – Низкая скорость вентилятора.
Проверить напряжение сети.
C4 – Дифференциальное реле давления не размыкается при выключенном вентиляторе.
Проверить дифференциальное реле давления.
C6 – Дифференциальное реле давления не замыкается.
Проверить дифференциальное реле давления и дымоходы.
C7 – Вентилятор не работает.
Проверить вентилятор и его кабель с вилкой, при необходимости заменить.
CE – Недостаточное давление наполнения системы отопления.
Добавить воду.
d7 – Неисправна газовая арматура настенного котла Bosch Gaz 6000 W.
Проверьте соединительный провод.
E2 – Неисправен датчик температуры подачи (обрыв цепи).
Проверить на наличие повреждений или короткого замыкания датчик температуры и его провод, при необходимости заменить.
E9 – Сработал ограничитель температуры теплообменника.
Проверить ограничитель температуры теплообменника и его соединительный провод на наличие повреждений, при необходимости заменить.
Проверить рабочее давление в системе отопления.
Проверить ограничитель температуры, при необходимости заменить.
Проверить запуск насоса, при необходимости заменить насос.
Проверить предохранитель, при необходимости заменить.
Удалить воздух из котла Bosch 6000 W.
Проверить водяной контур теплообменника, при необходимости заменить.
Проверить ограничитель температуры дымовых газов и его соединительный провод на наличие повреждений, при необходимости заменить.
EA – Пламя не обнаружено.
Проверить подключение защитного провода.
Проверить, открыт ли газовый кран.
Проверить давление подаваемого газа, при необходимости откорректировать.
Проверьте электрическое соединение.
Проверить электроды с проводами, при необходимости заменить.
Проверить систему дымохода, при необходимости очистить или отремонтировать.
Проверить регулировку газа, при необходимости исправить.
Для природного газа: проверить переключатель управления расходом газа, при необходимости заменить.
При работе с забором воздуха для горения из помещения проверьте отверстия для подачи воздуха в помещение и вентиляционные отверстия.
Очистите теплообменник.
Проверить газовую арматуру, при необходимости заменить.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
OPERATION AND REPAIR OF BOILERS
Proterm Panther Proterm Skat Proterm Bear Proterm Cheetah Evan
Ariston Egis Teplodar Cooper Atem Zhitomir Neva Lux Arderia Nova
Termona Immergaz Electrolux Conord Lemax Galan Mora Aton
_______________________________________________________________________________
Газовые настенные котлы Buderus
Logamax модели U042, U044, GB072, GB172.
С открытой и закрытой камерой сгорания. Методы ремонта и обслуживания, регулировка рабочих параметров. Рекомендации по уходу.
Котлы газовые Vaillant
Модели: напольный Atmovit exclusiv, настенный конденсационный Ecotec plus. Сервис, Техническое обслуживание, настройка функциональных компонентов. Гидравлические схемы.
Газовый настенный котел Аристон
Модели Clas, Clas Evo, Genus. Рекомендации по ремонту, техническому обслуживанию и обслуживанию. Устранение ошибок и неисправностей. Методы настройки и регулировки.
Газовые котлы Immergaz
Модели Eolo Star, Eolo Mini, Nike Star, Nike Mini, Metos. Ремонты и регулировки. Установка, сборка и подключение. Настройки режима работы и дополнительное оборудование.
Котлы Kentatsu Furst
Настенные модели Nobby Smart. Конденсация Smart Condens. Напольные Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и характеристики.
Коды ошибок котлов Bosch WBN 6000
А7 – Неисправность датчика температуры ГВС.
Осмотрите датчик на наличие дефекта или короткого замыкания и его проводку. При необходимости замените.
Ad – Блок не может зафиксировать датчик температуры котла. Требуется осмотреть датчик температуры котла и соединительные провода.
C1 – Вентилятор вращается на низкой скорости. Необходимо проверить напряжение в сети. Также осмотрите систему дымохода и, при необходимости, очистите или отремонтируйте ее.
C4 – Реле дифференциального давления не размыкается, если вентилятор выключен. Требуется изучить диф. реле давления.
C6 – Дифференциальное реле давления не замыкается. Проверьте вентилятор и провода со штекерами. Замените, если требуется. Осмотрите диф. реле давления и трубы для отвода дымовых газов.
C7 – Вентилятор не работает. Проверьте вентилятор и его провода со штекерами. Замените, если требуется.
CE – Недостаточное давление в системе отопления. Требуется вода.
d7 – Неисправность газовой системы.
Проверить соединительный провод. Осмотрите газовую систему и при необходимости замените.
E2 – Неисправность датчика температуры в подающей магистрали (обрыв). Требуется проверить на возможное повреждение или короткое замыкание датчик и его проводку. Замените, если требуется.
E9 – Сработал ограничитель температуры в теплообменнике. Требуется проверить на возможное повреждение ограничитель температуры теплообменника и его соединительные провода. При необходимости замените. Проверьте номинальное давление в системе. Осмотрите ограничитель температуры и при необходимости замените его новым. Запустите пробный пуск циркуляционного насоса и при необходимости замените его. Проверить предохранители, при необходимости заменить. Удалите воздух из устройства. Проверьте водяной контур в теплообменнике. При необходимости замените. Проверить ограничитель температуры дымовых газов на возможные повреждения.
EA – Нет пламени. Проверьте подключение защитных проводов.
Посмотрите, открыт ли газовый кран. Проверьте показание давления подаваемого газа и при необходимости устраните его. Проверить подключение к электрической сети, электроды с проводами и при необходимости заменить. Осмотрите систему дымохода, очистите или отремонтируйте. Проверить газовую регулировку,
устранить при необходимости. Для природного газа: Осмотрите реле расхода газа. При необходимости измените. При работе с забором воздуха для горения из помещения проверьте поступление воздуха в помещение и вентиляционные отверстия. Очистите теплообменник. Проверить газовую систему, при необходимости заменить.
F7 – При выключении котел обнаруживает пламя. Проверьте электроды на окисление, при необходимости замените. Осмотрите систему дымохода и, при необходимости, очистите или отремонтируйте. Проверить электронную плату управления на наличие влаги, при необходимости высушить.
FA – Обнаружено пламя при прекращении подачи газа. Проверить газовую систему, при необходимости заменить.
Осмотрите электроды и соединительные провода, при необходимости замените. Осмотрите систему дымохода, очистите или отремонтируйте.
P – Тип котла не определен. Настройте тип устройства.
Fd
Коды ошибок котлов Bosch ZWC MFA
A2, C3 – Выход дымовых газов на камеру сгорания. Проверьте теплообменник на предмет засорения.
A3 – Датчик температуры дымовых газов не обнаружен. Датчик и соединительные кабели необходимо проверить на наличие повреждений.
A4 – Выход дымовых газов на предохранителе потока. Проверьте выход дымовых газов.
A6 – Не определяется датчик температуры в камере сгорания. Датчик и соединительные кабели необходимо проверить на наличие повреждений.
А7 – Неисправность датчика температуры горячей воды (ГВС). Выполните проверку на наличие дефектов или коротких замыканий датчика температуры и его проводки, при необходимости замените.
A8 – Прерван контакт с шиной BUS.
Проверьте подвесной кабель и регуляторы.
A9 – Неправильная установка датчика ГВС. Проверить установочные расстояния, при необходимости снять датчик и установить его заново, используя теплопроводящую пасту.
AC – Модуль не определен. Модуль подключен неправильно. Проверьте модуль, датчик наружной температуры, пульт и контакты.
Ad – Блок не может зафиксировать датчик температуры котла. Требуется осмотреть датчик температуры котла и контакты проводов.
b1 – Кодирующая вставка не определена. Проведите правильную установку кодирующей заглушки, измерьте ее и при необходимости замените.
C1, C6 – Дифференциальное реле давления не замыкается. Проверьте вентилятор и провода со штекерами. Замените, если требуется. Осмотрите диф. реле давления и трубы для отвода дымовых газов.
C4 – Диф. реле давления в выключенном положении не размыкается. Проверьте дифференциальное реле давления.
CC – Блок управления не может обнаружить датчик наружной температуры.
Требуется осмотреть датчик и контактный кабель на предмет обрыва.
d3 – Не найдена перемычка 161 на ST8. Если есть перемычка, правильно вставьте вилку, проверьте внешний упор. В противном случае: проверьте наличие перемычки.
d4 – Большая разница температур. Проверьте циркуляционный насос, перепускной шланг и давление в системе.
d5 – Поврежден датчик наружной температуры. Проверьте датчик и соединительные контакты.
E2 – Датчик температуры подачи неисправен. Проверьте датчик и соединительные контакты.
E9 – В подающей линии сработал ограничитель. Проверить давление в системе, датчики температуры. Проверить работу насосов и предохранитель на плате управления, прокачать установку.
EA – Пламя не обнаружено. Осмотрите газовый кран. Проверить давление в газовой сети, подключение к сети, запальный электрод с кабелем и ионизационный электрод с кабелем.
F0 – Внутренняя проблема.
Проверьте правильность подключения контактов электрической вилки и пусковых линий, при необходимости замените электронную плату.
F7 – Пламя обнаружено, когда устройство выключено. Проверьте электроды и кабели. Возможно, неисправна система удаления дымовых газов. Проверить плату управления на наличие влаги.
FA – Обнаружение пламени после отключения подачи газа. Осмотрите электрод ионизации. Проверьте газовую систему.
Fd – Неправильное нажатие кнопки (длительность более 30 секунд). Нажмите кнопку еще раз менее чем на 30 секунд.
Неисправности и регулировки котлов Бош
Настенный котел Wbn 6000-24. Газ природный. Ошибка советника появлялась очень давно. Прочитав об ошибке советника, решил узнать прошивку платы и настройки вентиляторного каскада. Если версия ПО показывает в меню “245-03” и вроде бы не вызывает вопросов, то в меню ступеней вентилятора отображается цифра “17”. Горизонтальная дымоходная система с концентрической трубой.
Выход из котла около 2 метров. Я не устанавливал переходник для забора воздуха из помещения, а воздух поступает в блок снаружи помещения. Чем руководствовались мастера, когда устанавливали 17-ю ступень вентилятора, хотя, судя по инструкции, нужна 2-я ступень. Нужно ли менять плату?
Адаптер не требуется. У вас стандартный коаксиал с забором наружного воздуха. Избавиться от этой ошибки помогает установка шага вентилятора на 5. У меня было тоже самое, и когда я прошил 5, ошибки уже год нет.
Недавно промыли теплообменники газового котла Bosch 6000. Месяц проработал и держал давление на 1. Потом меня привлек странный журчащий звук внутри него перед розжигом горелки (в режиме охлаждения), как будто вода переливается из одной кружки в другую. Глянул, а давление 0, По идее должно было отключиться автоматически при падении давления в системе до 0,5, но сработало и прогрело аккумуляторы. Единственное, что появилось, это другой звук и бормотание. Прибавил давление до 1, но на следующий день давление снова упало до 0,5 (т.
е. где-то подтекает вода). Я проверил трубы и радиаторы, но нигде не обнаружил утечек. Из блока тоже не капает, но давление все равно падает. Скажи мне, что может быть
проблема и где ее искать?
У меня был похожий. В системе воздух даже после работы аппарата уходил из воздуха, и давление падало. Не закрыт ли автоматический воздухоотводчик (в верхней части насоса)? Необходимо всегда быть приоткрытым. Давление лучше довести до 2 атм., чтобы расширительный бак в котле тоже принимал объем и компенсировал выходящий воздух. В радиаторах, конечно, тоже стравливать воздух краном Маевского.
Газовый настенный котел Бош 6000 24 кВт часто выдает ошибку ЕА и часто включается и выключается. То есть условно – выставил не ниже 40 градусов, буквально 5 минут и выключил и т.д. Раньше прогревал как надо, а теперь первые батареи горячие, дальние еле теплые, их нет достичь их. Работает от температуры обратки, комнатного термостата нет.
Ошибку EA можно устранить, установив ступень вентилятора на 5.
Тот факт, что блок быстро отключается, означает, что его минимальная мощность слишком высока для вашей системы. Меньше 8 кВт он дать не может. А у вас видимо 5 радиаторов в системе. Вот он греет эту воду и отключается. И почему он так быстро их нагревает, возможны следующие неисправности: что-то забито или завоздушено, или первые радиаторы нужно отбалансировать, чтобы весь поток не шел только через них. Тут нужно смотреть на схему радиатора и так далее. Попробуйте установить скорость насоса на максимум (значение 3) и стравить воздух в радиаторы.
_____________________________________________________________________________________________
_____________________________________________________________________________________________
Борино, ЖМЗ, Сибирь, Альфа Калор, Термотехник.
Наладка газовой автоматики Евросит 630. Замена термопары и обслуживание запальной горелки.
Модели Luna, Luna 3 Comfort, Luna Duo Tec (F/Fi). Двухконтурный, с турбонаддувом.
Рекомендации по устранению ошибок и неисправностей. Настройки и настройка режимов работы.
Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенный, двухконтурный. Ремонт, регулировка и неисправности. Варианты настройки функций и режимов.
Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неисправности.
Работа с пультом Xital. Системный контроль. Настройка работы по температуре и давлению.
Проблема: «На новом котле BOSCH WBN 6000-24c появляется ошибка ЭА – пламя не обнаружено. Чем больше градусов выставлено, тем реже возникает ошибка. А вот при низких температурах выдает ошибку чуть ли не каждый день. Значок пламени исчезает до возникновения ошибки. Что делать?»
- Проверить, подключен ли защитный провод;
- Убедитесь, что газовый кран открыт;
- Проверить давление газа, при необходимости откорректировать;
- Убедитесь, что подключение к сети работает правильно;
- Проверить электроды с проводами, при необходимости заменить;
- Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать;
- Проверить регулировку газа, при необходимости исправить;
- Для природного газа: проверьте датчик расхода газа. Замените при необходимости;
- При работе с забором воздуха для горения из помещения проверить подачу воздуха в помещение и вентиляционные отверстия;
- Очистите теплообменник;
- Проверить газовый клапан, при необходимости заменить.
Замените при необходимости;В 90% случаев проблема в плате. Лучше всего сразу обратиться в сервисный центр. Там смогут оказать качественную помощь: сделать диагностику и отремонтировать котел.
Надеюсь статья “ Газовый котел WBN BOSCH 6000-24c EA ошибка “Был вам полезен.
Ошибка газового котла Бош ГАЗ 6000. Ошибки котла Бош и их коды
Ошибка газового котла Бош ГАЗ 6000. Ошибки котла Бош и их коды
Автоматика и неисправности котлов Бош ГАЗ 6000 Вт
Автоматика управления газовыми котлами Bosch ГАЗ 6000 Вт
Пульт управления газовыми конвекционными котлами Bosch 6000 Вт с шиной данных Cotronic 3 позволяет управлять системой отопления в зависимости от температуры в помещении.
Для этих настенных конвекционных газовых котлов рекомендуется два типа регуляторов Bosch.
Программируемый комнатный терморегулятор OpenThermTM CR12005
3 шина передачи данных.
Обмен данными с двухпроводной шиной.
Технология двухпроводной шины, защита от обратной полярности.
Простые интуитивно понятные настройки для контроля температуры и приготовления горячей воды.
Предустановленные недельные программы с шестью точками переключения. Возможность вручную изменить программу на каждый день недели.
ЖК-дисплей с цифровым и графическим отображением рабочего состояния.
Отображает текущую температуру отопления и ГВС, температуру наружного воздуха (только при наличии датчика температуры), индикацию состояния горелки котла и коды ошибок.
Возможность удаленного сброса ошибки котла.
Использование протокола OpenThermTM.
Диапазон установки температуры воздуха в диспетчерской 7…39 °С с шагом настройки 0,5 °С.
Комбинация регулятора комнатной температуры TRZ 12-2 (вкл./выкл.) с панелью управления газовым конвекционным котлом Bosch Gaz 6000 Вт
Описание и назначение регулятора
Комнатный терморегулятор ТРЗ 12-2 рекомендуется для двухпозиционного управления пламенем горелки и управления газовым циркуляционным насосом.
Недельные временные интервалы программирования.
Три режима работы: «Обычный», «Экономный», «Автоматический».
Функция «Отпуск» (до 99 дней).
Функция предотвращения замерзания.
Отображение даты и текущего времени, автоматический переход летнего/зимнего времени (синхронизация с системой).
Диапазон регулировки комнатной температуры от +5 до +39° C.
Неисправности, отображаемые на дисплее котла Bosch 6000
A7 – Неисправен датчик температуры горячей воды.
Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.
AD не опознается датчиком температуры котла.
Проверить датчик температуры котла и соединительный провод
С1 – Низкая частота вращения вентилятора.
Проверить напряжение сети.
C4 – Реле перепада давления не размыкается при выключении вентилятора.
Проверьте реле перепада давления.
C6 – Реле перепада давления не замыкается.
Проверка реле перепада давления и поворотной трубы дымовых газов.
C7 – Вентилятор не работает.
Проверить вентилятор и его провод со штекером, при необходимости заменить.
СЕ – недостаточное давление заполнения системы отопления.
Участок воды.
d7 – Неисправность газовой арматуры настенного котла Bosch Gaz 6000 W.
Проверить соединительный провод.
E2 – неисправен датчик температуры подачи (обрыв).
Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.
E9 – сработал ограничитель температуры теплообменника.
Проверить на наличие повреждений ограничитель температуры теплообменника и его соединительный провод, при необходимости заменить.
Проверить рабочее давление в системе отопления.
Проверить ограничитель температуры, при необходимости заменить.
Проверить запуск насоса, при необходимости заменить насос.
Проверить предохранитель, при необходимости заменить.
Удалить воздух из котла Bosch 6000 W.
Проверить водяной контур теплообменника, при необходимости заменить.
Проверить на наличие повреждений ограничитель температуры дымовых газов и его соединительный провод, при необходимости заменить.
EA – пламя не обнаружено.
Проверьте подключение защитного провода.
Проверить, открылся ли газовый кран.
Проверить давление подаваемого газа, при необходимости откорректировать.
Проверить подключение к электросети.
Проверить электроды с проводами, при необходимости заменить.
Проверить систему удаления дымовых газов, при необходимости очистить или отремонтировать.
Проверить регулировку газа, при необходимости исправить.
Для природного газа: Проверить реле контроля расхода газа, при необходимости заменить.
При работе с забором воздуха для выжигания помещения проверить подачу воздуха в помещение и вентиляционные отверстия.
Очистите теплообменник.
Проверить газовую арматуру, при необходимости заменить.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
_____________________________________________________________________________
__________________________________________________________________________
Operation and repair of boilers
Proterm Panther Proterm Skat Proterm Bear Proterm Cheetah Evan
Ariston Egis Herodar Cooper Atham Zhytomyr Neva Suux Ardery Nova
Thermon Immergaz Electrolux Condord Lemax Galan Mora Athon
_______________________________________________________________________________
Bosch boiler ошибки – значение, причина и устранение
У нас такая проблема.
Котел Бош двухдверный, пользуемся всего полгода. Включил горячую воду, а она не греет, вырубает бойлер и показывает ошибку Е9. Фильтр почистил, аппарат запустился, но через час опять выключился. Ошибка показывает. При беге сразу поднимается давление и агрегат. Потом включаем, сразу горят предохранители и свет котла. Так что включить не можем. Помогите пожалуйста в
В чем может быть причина?
Скорее всего у вас заклинило насос. Обычно предохранители горят из-за помпы.
Котел Бош Газ 6000Вт. Был куплен в августе этого года. Как наступило резкое похолодание, он выключился и показал ошибку С6 (не включается реле перепада давления). Сняв переднюю крышку, обнаружилось, что трубки, которые подходят к реле, были забиты пылью. После сушки трубок устройство запустилось. Эта ситуация повторяется несколько раз. Есть ли способ
избавиться от этой проблемы?
Необходимо смотреть, как выполняется система дымоудаления. Раздельная система часто приводит к таким последствиям.
Мы рекомендуем заменить коаксиальный. Если нет возможности поменять дымоход, то трубы необходимо утеплить.
Настенный котел WBN 6000-24. Газ природный. Уже давно появляется ошибка советника. Прочитав об ошибке EA, решил узнать прошивку платы и настройку каскада вентилятора. Если версия версии ПО выдает “245-03” и сколько ни расспрашивай, в меню ступеней вентилятора показывали цифру “17”. Дымовая система горизонтальная с концентрической трубой. От выхода котла около 2 метров. Нет адаптера для забора
Воздух изнутри помещения не установлен и воздух в установку поступает снаружи помещения. Что гарантировали мастера установкой 17-й ступени вентилятора, хотя, судя по инструкции, нужна 2-я ступень. Нужно ли менять плату?
Адаптер не нужен. У вас стандартный коаксиал с воздухозаборником снаружи. Помогает избавиться от этой ошибки установка шага вентилятора в значение 5. У меня было так же, и когда я указал 5, ошибки не было уже год.
Подскажите, горелка использует модуляцию только при использовании термостата или еще в каких случаях?
При приближении температуры теплоносителя к установленной модуляции котла, в любом случае, независимо от того, есть термостат или нет, но так как этот процесс занимает немного времени исправить это сложно.
Если используется термостат, то модуляции начинают происходить при приближении комнатной температуры к установленной. Если установлен термостат “ВКЛ/ВЫКЛ”, то связи нет.
Частный дом 70м2 пеноблок 300мм минвата 50мм и облицовка керамическим кирпичом. В планах расширить площадь еще на 50-60 кв. м. На первом этаже ТП 33м2, батареи отопления смонтированы на обоих этажах. ГВС реализуется с кухней и санузлом, второй санузел будет в подсыпке. Хочу поставить БКН Дражице 125. Так как в моем доме монтируется стояк, то планирую установить настенный газовый котел от
коаксиальный дымоход. Рассмотрим разные варианты. Самая оптимальная цена Бош 6000 (18кВт), но Бош Газ 7000 имеет минимальную мощность 24кВт, что для меня, как по мне, слишком много. Из важного, мне нужно, чтобы бойлер в котле был реализован в котле и в дальнейшем можно было бы вмонтировать комнатный термостат и уличный датчик. Интересует
Отличие указанных моделей в составе комплектующих или в месте сборки? Может быть, есть еще какие-то принципиальные отличия?
В вашем случае наиболее оптимальной будет модель Bosch.
ГАЗ WBN6000-18 и WSTB 120.
Коды ошибок котла Bosch WBN 6000
Ошибка A7. – Объект датчика температуры ГВС. Осмотрите датчик на наличие дефекта или короткого замыкания и его проводку. При необходимости замените.
Ошибка AD – Блок не может зафиксировать датчик температуры котла. Требуется осмотреть термодатчик котла и соединительные провода.
Ошибка С1. – Вентилятор вращается с низкой частотой. Нужна проверка сетевого напряжения. Также осмотреть систему вывода дымовых газов и, при необходимости, произвести ее чистку или ремонт.
Ошибка C4. – Не размыкается реле перепада давления при выключенном вентиляторе. Требуется осмотреть DIF. реле давления.
Ошибка C6. – Не работает реле перепада давления. Проверьте вентилятор и провода со штекерами. При необходимости выполните замену. Посмотреть ДИФ. Реле давления и выходные патрубки продуктов сгорания.
Ошибка C7. – Вентилятор не работает.
Проверьте вентилятор и его провода со штекерами. При необходимости выполните замену.
Ошибка CE – Отсутствие давления в системе отопления. Требуется налить воды.
Ошибка D7. – Неисправность газовой системы. Проверьте соединительный провод. Осмотрите газовую систему и при необходимости замените.
Ошибка Е2. – Проблема с датчиком температуры на линии подачи (обрыв). Требуется проверить на возможное повреждение или короткое замыкание датчик и его проводку. При необходимости произведите замену.
Ошибка E9. – В теплообменнике работает ограничитель температуры. Требуется проверить на возможное повреждение ограничитель температуры теплообменника и его соединительные провода. При необходимости выполните замену. Проверьте номинальное давление в системе. Осмотрите ограничитель температуры и при необходимости замените его новым. Выполнить проверку запуска циркуляционного насоса и если
Необходимо заменить. Проверить предохранители, при необходимости заменить.
Удалите воздух из агрегата. Проверьте водяной контур в теплообменнике. При необходимости замените. Проверить на возможное повреждение ограничитель температуры дымовых газов.
ОШИБКА EA – Нет пламени. Проверьте защиту соединительного провода. Чтобы увидеть, если газовый кран на открытом воздухе. Проверить показания давления подаваемого газа и при необходимости устранить. Проверить подключение к электрической сети, электроды с проводами и при необходимости заменить. Осмотреть систему вывода продуктов сгорания, очистить или отремонтировать. Провести контроль газовой регулировки, при необходимости устранить. Для природного газа: осмотрите реле, контролирующее поток газа. При необходимости измените. В процессе работы с воздухозаборником для выжигания помещения проверяйте воздухозаборные и вентиляционные отверстия. Очистите теплообменник. Проверить газовую систему, при необходимости заменить.
Ошибка F7. – При отключении котла пламя определяет пламя. Проверить на окисление электроды, при необходимости заменить.
Осмотреть систему вывода продуктов сгорания и при необходимости очистить или отремонтировать. Проверить на влажность электронную плату управления, при необходимости просушить.
Ошибка FA. – Пламя определяется при отключении подачи газа. Проверить газовую систему, при необходимости заменить. Осмотрите электроды и соединительные провода, при необходимости замените. Осмотреть систему вывода продуктов сгорания, очистить или отремонтировать.
Ошибка П. – Тип котла не определен. Настройте тип устройства.
Ошибка FD
Коды ошибок котла Bosch ZWC MFA
Код А2, С3 – Выход дымовых газов на камеру сгорания. Выполнить проверку теплообменника на засорение.
Код А3. – Не определен датчик температуры дымовых газов. Необходимо проверить на наличие повреждений датчик и соединительные кабели.
Код А4. – Выход дымовых газов на расходомер. Проверьте выход дымовых газов.
Код А6.
– Не определяется термодатчик в камере сгорания. Необходимо проверить на наличие повреждений датчик и соединительные кабели.
Код А7. – Объект датчика температуры горячего водоснабжения (ГВС). Проверить на наличие дефектов или короткого замыкания термодатчик и его проводку, при необходимости – заменить.
Код А8. – Прерван контакт с шиной-шиной. Проверьте контактный кабель и регуляторы.
Код А9. – неправильная установка датчика ГВС. Проверьте монтажные расстояния, при необходимости снимите датчик и установите его снова с помощью теплопроводной пасты.
Код АС – Модуль не определен. Модуль неправильно подключен. Выполнить проверку модуля, датчика наружной температуры, пульта и контактов.
Код АД. – Агрегат не может зафиксировать датчик температуры котла. Требуется видеть термодатчик котла и контакты проводов.
Код B1. – Кодирующая вилка не определена. Проведите правильную установку кодирующей вилки, произведите ее замер и при необходимости замените.
С1, С6 коды – Реле перепада давления не происходит. Проверьте вентилятор и провода со штекерами. При необходимости выполните замену. Посмотреть ДИФ. Реле давления и выходные патрубки продуктов сгорания.
Код C4. – Дифф. Реле давления в отключенном положении не размыкается. Проверьте реле перепада давления.
Код СС – Блок управления не может обнаружить датчик наружной температуры. Требуется осмотреть датчик и контактный кабель на наличие обрыва.
Код D3. – Перемычка 161 не обнаружена на ST8. Если есть перемычка, правильно вставьте вилку, проверьте внешний ограничитель. В другом случае: Проверьте, есть ли перемычка.
Код D4. – Большое расхождение температур. Выполнить проверку циркуляционного насоса, байпаса и напорного шланга в системе.
Код D5. – Поврежден датчик наружной температуры. Проверьте датчик и соединительные контакты.
Код Е2. – Неисправен датчик температуры подачи.
Проверьте датчик и соединительные контакты.
Код E9 – В линии подачи возникла линия подачи. Проведите тест давления в системе, датчики температуры. Проверьте работу насосов и предохранителей на плате управления. Удалите воздух из агрегата.
Код EA – Пламя не обнаружено. Осмотрите газовый кран. Проверить давление газа, подключение к сети, запальный электрод с проводом и ионизационный электрод с кабелем.
Код F0. – Внутренняя проблема. Проверить правильность подключения электрических штекеров и пусковых линий, при необходимости заменить электронную плату.
Код F7. – Определяется пламя при отключенном блоке. Проверьте электроды и кабели. Возможна неисправность системы удаления дымовых газов. Проверить плату управления на влажность.
Код ТВС – Обнаружение пламени после отключения подачи газа. Произведите осмотр электрода ионизации. Проверьте газовую систему.
Код ФД – неправильное нажатие на кнопку (длительность более 30 секунд).
Нажмите кнопку еще раз менее чем на 30 секунд.
Неисправность и регулировка котлов Бош
Bosch уверяет, что его теплообменники не покрыты специальной защитной антикоррозийной краской. На теплообменники других фирм (Viessmann, Vaillant, Ariston, Baxi) нанесен защитный слой, и у них чистая медь. И выставляют это как преимущество своих моделей. Так ли это или это просто удешевление стоимости аппарата.
Медь действительно не подвержена коррозии, поэтому она и используется. Но из-за своих свойств медь довольно быстро горит.
Как я знаю есть два варианта подключения БЦН к двухдверному газовому котлу. Первый, через трехходовой клапан. Во-вторых, через гидротрифер. В обоих случаях он используется как потребитель для системы отопления, соответственно нагреваться он будет от температуры системы отопления. Это мне понятно. Но я не понимаю, что делать с дискретами ГВС, и можно ли на них ставить заглушки. Первоначально I.
Предполагалось, что я куплю одноконтурный котел Бош 6000, но так как его не было в наличии, мне порекомендовали остановить свой выбор на двухдверном.
И вот думаю, если затяну выходы, не пострадает ли теплообменник (без воды не выйдет из строя)? Так как держать постоянно работающий агрегат на максимуме я не буду, пусть БКН работает дальше. Более того, я приобрел ACV Comfort 130, а это бак в баке, и по сути должен лучше держать температуру, чем со змеевиком. Из недостатков таких котлов — максимальное давление 3 бара, да и предохранительный клапан тоже напорный. НО люди сообщают, что если клапан по какой-то причине не сработает, бак сломается. Насчет двухдверки – боюсь, что если котел откажет, останусь без горячей воды.
Ваши выводы верны только для очищенной воды. Для хозяйственных нужд можно настроить резервную линию. Но на моей памяти случаев выхода из строя котлов ACV не было.
В частном доме организую отдельное дымоудаление для Газового котла Bosch 6000 на 24 кВт. В связи с этим у меня два вопроса. Выпускной тракт. Стоит ли переходить со “штанов” 80-80 через тройник с конденсатоотводчиком переходить на диаметр вертикального дымохода 100 мм? Стоимость труб разного диаметра не сильно отличается друг от друга.
Высота дымохода до тройника 4800 мм. Несу трубу через крышу,
г. Учитывая 10 градусов. Впускной тракт. Воздушное ограждение собираются организовать в помещении не отапливаемого и хорошо проветриваемого чердака. Перед наружной стеной около 4 метров. Подбирать воздух из комнаты — не лучшее решение. Расстояние от точки ограждения во внутреннем помещении до верхней плоскости агрегата около 1050 мм (а внутри котельной 800 мм со всей длины). Зимой такое решение может создать ряд проблем,
Главное, чтобы к устройству подавалась уличная температура. Также возможно образование сильного конденсата на воздуховоде, который будет стекать на корпус. Но если с конденсатом можно бороться теплоизоляцией, то как решить проблему поступления теплого воздуха я не понимаю. как рассматривается вариант подвода воздуховода от дымохода Бани (нужно прикрутить
Водяной регистр диаметром 300-500мм). Обращение в реестре организовать отдельным контуром. Это очень сложно, но должно дать результат. Подскажите, какой дымоход подходит для установки на WBN 6000-24 C? Выводить дымоход нужно сразу над стеной толщиной 375 мм, тогда никуда его тянуть не надо будет.
Так как цены на корпоративное оборудование очень высокие, хотелось бы попробовать другого производителя.
Нева, например. Получится ли перепрограммировать одноподключительный узел, если перед этим отключить датчик протока ГВС?
Нет. Потребуется заменить щит управления одноконтурным котлом и гидрозамок от него. А также дополнительно установить трехходовой клапан.
Промыты теплообменники газового котла Бош 6000. Месяц проработала и держала давление на 1. Потом притянула внутри себя странный звук убийства до розжига горелки (в режиме охлаждения), как будто вода из одной кружки переливалась через край. Смотрел, а давление 0, по идее должно было автоматически отключаться при падении давления в системе до 0,5, но работало и грело батарею.
Единственное, что появился еще один звук и ропот. Прибавил давление до 1, но на следующий день давление снова упало до 0,5 (то есть где-то подтекает вода). Я проверил трубы и радиаторы, но нигде не нашел течи. От блока ни чего не ест, и давление все равно падает.
Подскажите в чем может быть проблема
и где ее искать?
У меня был похожий. В системе воздух и после работы прибора воздух вышел, а давление упало. У вас не закрыт клапан автоматического воздухоотводчика (сверху насоса)? Необходимо, чтобы он всегда был приоткрыт. Давление лучше довести до 2 атм. Чтобы расширительный бак в котле тоже принимал объем и компенсировал выход воздуха. В радиаторах, разумеется, тоже лопнул воздух с помощью воздушного крана Маевского.
Газовая стена Котел Bosch 6000 24 кВт часто выдает ошибку ЕА и часто включается и выключается. То есть условно поставил не меньше 40 градусов, буквально 5 минут и выключил и т.д. Это было раньше, чем надо, а сейчас первые горячие батареи, долго еле теплые, до них не доходят. Работает от температуры обратки, без комнатного термостата.
Ошибку ЭРА можно устранить, установив шаг вентилятора на 5. То, что агрегат быстро выключается, значит, его минимальная мощность слишком высока для вашей системы. Он меньше 8 кВт дать не может.
А у вас наверное 5 радиаторов в системе. Вот он нагревает эту воду и отключается. И почему он так быстро их так быстро греет, возможны следующие неисправности: первые радиаторы забиты или балансировка, а первые радиаторы не должны балансироваться, чтобы весь расход не только через них. Тут надо смотреть схему радиаторов и так далее. Попробуйте выставить скорость помпы на максимум (значение 3) и постаэрацию в радиаторах.
Подскажите кто разбирается: Котел настенный газовый WBN 6000-18c Рн. Какие производственные испытания производят? Они их запускают?
У меня все было нормально, я не думал, что это с завода так, скорее всего хранение было странным.
Подскажите: Остановил настенный котел Bosch, поднялось давление до 3 бар, выдал ошибку E9R. Пробовал перезагружать заработало, секунд через 10. Подскочив давление до максимума, я все остановил, выключил, давление снизилось. Проверил давление газа в норме, как было. Что бы это могло быть?
Если система новая, то маленький расширительный бачок, если старый неисправен то расширительный бачок, может и топливо подавать.
В вашем случае неисправность расширительного бачка Наиболее вероятна. Если это единичный вариант 2: поднять давление, заменить бак.
После открытия крана горячей воды и розжига горелки котла Бош выдает ошибку Е2 (неисправен датчик температуры подачи). Это происходит в течение 10-15 секунд. После закрытия крана ошибка снимается сама, а котел продолжает работать в режиме отопления. Если кран снова открыт, ситуация повторяется. Для полноты картины: В контуре отопления установлен дополнительный циркуляционный насос, до его установки
Котел и в режиме отопления пару секунд показывал ошибку Е2, а потом сменил на Е9 (сработал ограничитель температуры теплообменника). Источник подачи воды скважинный насос (Напор на подаче воды от 2х до 3х без резких скачков).
Возможные причины Такие: неисправен собственный циркуляционный насос (если он задействован только в режиме ГВС), забился сетчатый фильтр. Датчик, наверное, не стоит исключать.
Котел ZWA 24. Изменена концепция, теплообменник от ZSA, датчик котла и трехходовой клапан. Плата, я так думаю, у них одинаковая. В общем, одно из двухконцертных нужно сделать одноконцертным.
Производитель не рекомендует вносить изменения. Но если есть желание, то необходимо приобрести теплообменник. Трубки подачи одинаковые, градуировка разная. На 2-м контуре есть отверстие под подачу, а на 1-м контуре нет. Есть 2 варианта. Меняй трубку. Придумайте, как заглушить дыру. Платы управления одинаковые.
_____________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
_____________________________________________________________________________
2017-04-29 Евгений Фоменко
Устройство и принцип работы котлов Бош
Самые популярные модели среди котлов Бош двухконтурные. Перед ними стоят две задачи: первая – обогрев помещения до заданной температуры, вторая – обеспечение горячей водой для хозяйственных нужд.
Устройства Бош, а именно Бош Газ 4000 Вт и Юнкерс Бош оснащены двумя независимыми теплообменниками, что позволяет им отлично выполнять две задачи: подогрев воды и обеспечение тепла в помещении.
В каждой из моделей есть возможность выбрать подходящую мощность устройства от 12 до 35 кВт, при выборе учитывается помещение. Что касается теплоносителя для хозяйственных нужд, то производительность составляет около 8-13 литров в минуту.
Плюсы настенного двухконтурного котла:
Бойлер можно вмонтировать в стену кухни
Недостатки:
- Первые 20-40 секунд после включения крана горячей воды течет холодная вода.
Рассмотрим подробнее, как работает устройство, на примере модели Bosch газовая 4000 Вт ZWA 24. При работе котла в режиме отопления с помощью газовой горелки тепло передается первичному теплообменнику, который представляет собой конструкцию из медных трубок и пластин.
Чтобы они не портились от воздействия высоких температур и воды, их поверхность покрыта защитным слоем. Основной задачей является передача тепла, образующегося при горении пламени, в систему отопления. Движение воды в системе обеспечивает насос.
Также в конструкции присутствует трехходовой клапан, его задача не допустить попадания воды во вторичный теплообменник. Вторичный теплообменник необходим для нагрева воды для хозяйственных нужд. Греющий контур отопительного контура выходит из устройства по подающему трубопроводу обогрева, а охлаждаемый теплоноситель поступает по обратному трубопроводу обогрева.
При установке котла на нагрев воды на потребление 3-ходовой клапан закрывает отопительный контур. Нагретая жидкость поступает из первичного теплообменника во вторичный, а затем вытекает из устройства.
Трехходовой клапан Bosch
Плюс при использовании разных теплообменников очевиден. В отоплении часто используется простая вода, и она обычно содержит примеси. При ее нагреве примеси начинают образовывать отложения, которые негативно влияют на теплообменник, снижают его пропускную способность, препятствуют прогреву воды, сокращают срок его службы.
А когда жидкость, протекающая через первичный теплообменник, находится в замкнутой цепи, не изменяет своих химических свойств, минимизирует негативные последствия.
Жидкость, протекающая через вторичный теплообменник, со временем испаряется, и по истечении времени теплообменник нужно будет заменить или прочистить. Если неисправность приходится на зимний период, Ваш котел сможет бесперебойно работать в режиме отопления с использованием основного радиатора.
Основные коды ошибок
Как и любое устройство, газовый котел Бош тоже иногда выходит из строя и требует ремонта, давайте рассмотрим его возможные неисправности подробнее и устраним их.
11
Ошибка 11 возможна в приборе BOSH bwc 42, расшифровывается, как и ошибка Е9, сигнализирует механизация ограничителя температуры дымовых газов.
Ограничитель температуры дымовых газов
Необходимо выполнить следующее:
- проверить на наличие повреждений провода ограничителя температуры дымовых газов, при обнаружении обрыва или оплавления заменить;
- проверить давление в приборе;
- проверка ограничителя температуры;
- проверить управление насосом при его запуске;
- если в котле скопился воздух, спустить его.
23
Ошибка 23 не является ошибкой, этот код появляется во время затяжки и указывает тип используемого природного газа
50
Ошибка 50 появляется на моделях Bosch ZWA 24 при отсутствии пламени.
Котел Bosch ZWA 24
Как устранить:
70
Ошибка 70 означает неисправность дифференциального реле при розжиге.
Причины и способы устранения:
- неисправность дифференциального реле, можно определить путем измерения его сопротивления, при несоответствии с номиналом реле подлежит замене;
- механическое нарушение контактов и проводов, подходящих к реле, проверьте и подключите провода;
- плохая работа дыма, он может забить, почистить дымоход;
- неправильная настройка или поломка автомобиля, Настройте вентилятор, если он неисправен, замените.
а2.
Ошибка А2 появляется при выбросе отработавших дымовых газов на камеру сгорания, говорит о засорении теплообменника сажей и гарой. Для устранения прочистите теплообменник.
Очистка теплообменника сжатым воздухом
e2.
ОШИБКА E2 – неисправен датчик температуры линии подачи. Свяжитесь с датчиком на предмет короткого замыкания или обрыва, просмотрите соединительные провода на предмет нарушения цепи или окисления. Очистите или подсоедините провода, в случае неисправности датчика замените новым.
e9
Ошибка Е9 означает управление ограничителем температуры.
Причины появления и способы устранения могут быть следующие:
eA
ЭРА ЭРА мигает отсутствие пламени во включенном состоянии.
При появлении этого кода проверьте:
eR
Ошибка ER (EP) появляется в случае некорректной работы котла при появлении неисправностей в любом из блоков приборов.
с3.
Ошибка С3 появляется на котле Bosch ZWE при попадании выхлопных газов на камеру сгорания. Устранить эту проблему можно очистив теплообменник в соответствии с указаниями в инструкции.
с4.
При замкнутом состоянии реле перепада давления появляется ошибка С4 при выключении вентилятора.
Дифференциальное реле
При появлении этого кода можно сделать следующее:
- очистить трубки, идущие от реле, предварительно сняв реле, которое находится в верхней части котла. Если реле щелкнуло, проблема устранена;
- измерить мультиметром сопротивление При обрыве или коротком замыкании, при несоответствующих параметрах реле нужно менять.
с6.
Ошибка С6 означает, что дифференциальное реле не включается при включении вентилятора.
Что делать при появлении этого кода:
- проверить исправность дымохода, устранить помехи, в коаксиальных дымоходах Иногда может быть лед или иней.
- смотри, на трубках реле нет конденсата. Просушите трубку феном.
- проверить реле на короткое замыкание или обрыв, при необходимости заменить реле.
cE
Ошибка CE является достаточно повторяющимся кодом в Bosch Gazh Gaz (Бош Газ) 6000 24 кВт и означает недостаточное давление в контуре отопления.
Котел Bosch Газ 6000 24 кВт
Отсутствие воды в контуре определяется по манометру:
- если манометр находится в Красной Зоне, то необходимо долить воду в систему с помощью крана кормление, которое находится под устройством;
- если манометр в зеленой зоне, датчик давления надо менять. В датчике может быть неисправен микропереключатель или мембрана.
ф0.
Ошибка F0 означает внутреннюю неисправность. При ее появлении необходимо проверить надежность подключения клемм и проводов к электронной плате. Если провода не окислились, соединения не нарушены, то это неисправность самой платы, ее следует заменить.
фД.
Ошибка FD появляется, если кнопка нажата более 30 секунд. Чтобы сбросить этот код, нажмите и удерживайте кнопку меньше этого времени.
СЭ
Ошибка SE выдает сигнал о недостаточном заполнении системы отопления.
Теплообменник с накипью и после очистки
Что необходимо сделать:
- пролить воду:
- причина почему падает давление, это может быть течь или разгерметизация труб отопления. Если трубы горячие, обнаружить неисправность сложно, так как в месте их установки может произойти испарение воды. Для определения необходимо охладить систему, прокачать соединения в месте течи:
- можно забить теплообменник, снять его и промыть, процедура описана в инструкции к котлу.
Прочие неисправности
Выше были приведены наиболее частые коды ошибок, рассмотрим другие возможные неисправности.
Иногда бывают такие проблемы:
В данной статье собраны все вероятные неисправности и варианты устранения, а также коды ошибок котлов Бош (BOSCH). Вся информация читается так: Код – Название – возможная неисправность. Если у вас есть дополнительные вопросы, пожалуйста, оставляйте их в комментариях к этой статье.
Если вы на 100% уверены в чем именно проблема и в том, что можно решить решить – срочно обращайтесь в сервисный центр для диагностики и устранения неисправности.
Уточнить цену и купить отопительное оборудование А можно и сопутствующие товары. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.
Ошибки котла Бош Газ 6000
В приведенном ниже списке указаны неисправности конкретно для котлов Бош Газ 6000 серии. Определите код ошибки и своевременно устраняйте неполадки.
Код ошибки А7 – неисправность датчика температуры горячей воды
Код ошибки AD не определяется датчиком температуры котла
Проверить датчик котла и соединительные провода.
Код ошибки С1 – вентилятор вращается с низкой частотой
- Проверить напряжение в сети.
- Проверить дымовые газы. При необходимости произвести чистку или ремонт.
Код ошибки С4 – не обнаружение дифференциального реле давления при неработающем вентиляторе
Проверить ДИФ. реле давления.
Код ошибки C6 – не подключается реле дифференциального давления
- Проверьте DIF. Реле давления, а также дымовых газов.
Код ошибки C7 – не работает вентилятор
Проверьте вентилятор, провода и вилку. При необходимости замените.
Код ошибки СЕ – малое давление для заполнения системы отопления
Долив воды.
Код ошибки D7 – неисправность Газовой арматуры настенного котла BOSH 6000
- Проверьте соединительный провод.
Код ошибки Е2 – неисправность или поломка датчика температуры на линии подачи
Проверить датчик на наличие дефекта, а также возможное замыкание его провода. При необходимости замените.
Код ошибки Е9 – ограничитель температуры теплообменника
- Проверить ограничитель температуры теплообменника на наличие дефекта, а также возможное замыкание его провода. При необходимости замените.
- Проверить рабочее давление в системе отопления.
- Проверить ограничитель температуры, при необходимости заменить.
- Проверить запуск насоса. При необходимости замените насос.
- Проверить предохранитель, при необходимости заменить.
- Удаление воздуха из газового котла Bosch 6000.
- Проверить водяной контур теплообменника, при повреждении заменить.
- Проверить ограничитель температуры дымовых газов на наличие дефекта, а также возможное замыкание его провода. При необходимости замените.
Код ошибки EA – пламя не обнаружено
- Проверить подключение защитного провода.
- Проверить открытие газового крана.
- Проверить давление подачи газа. При необходимости устраните проблему.
- Проверьте подключение к электрической сети.
- Проверьте электроды и провода. При необходимости устраните неполадки.
- Проверить дымовые газы. При необходимости произвести чистку или ремонт.
- Настройка газа. При необходимости устраните неполадки.
- Для природного газа: Проверить реле управления потоком газа. При необходимости устраните проблему.
- При использовании забора воздуха для горения из помещения проверьте тягу воздуха в помещение и вентиляционные отверстия.
- Очистите теплообменник.
- Проверить газовую арматуру. При необходимости замените.
Код ошибки F7 – Определение пламени при отключенном котле
Хотя котел отключен, пламя определяется.
- Проверить загрязнение электродов, при необходимости заменить.
- Проверить влажность электронной платы, при необходимости просушить.
Код ошибки FA – обнаружение пламени после отключения подачи газа
После отключения подачи газа обнаружено пламя.
- Проверить газовую арматуру, при необходимости заменить.
- Проверить электроды и соединительные провода, при необходимости заменить.
- Проверить систему удаления дымовых газов, при необходимости очистить или отремонтировать.
Код ошибки P – Не определено Тип котла
Установить тип котла.
Код ошибки FD – кнопка была ошибочно нажата слишком долго (более 30 секунд)
Bosch Zsc/ZWC 24 MFA Коды ошибок
Ниже приведен список неисправностей конкретно для котлов Bosch серии ZSC/ZWC 24 MFA. Своевременно определяйте код ошибки и устраняйте неполадку.
Код ошибки А7 – неисправен датчик температуры горячей воды
Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.
Код ошибки A8 – Прервано соединение BUS-bus
Проверить соединительный кабель и регуляторы.
Код ошибки А9 – неправильно установлен датчик температуры горячей воды
Проверить зону крепления, при необходимости демонтировать датчик и установить заново с использованием теплопроводной пасты.
Код ошибки AD – Датчик котла не определяется
Проверить датчик котла и соединительный кабель.
Код ошибки B1 – кодирующая вилка не обнаружена
Правильно вставьте кодирующий штекер, измерьте его и при необходимости замените.
Код ошибки С1 – Во время работы устройства произошло срабатывание реле перепада давления
Проверить реле перепада давления, выпускное устройство и соединительные трубы.
Код ошибки С4 – Реле перепада давления в нерабочем положении не размыкается
Проверить реле перепада давления.
Код ошибки С6 – Реле перепада давления не замыкается
Проверить реле перепада давления и трубы отвода дымовых газов.
Код ошибки D3 – на ST8 не обнаружена перемычка 161
Если перемычки есть, вставьте правильно штекер, проверьте внешний ограничитель. В другом случае: Перемычка есть?
Код ошибки D4 – слишком большая разница температур
Проверить помпу, перепускной шланг и давление в системе.
Код ошибки Е2 – Не работает датчик температуры в линии подачи
Проверьте датчик температуры и соединительный кабель.
Код ошибки Е9 – сработал ограничитель в линии подачи
Проверить давление в системе, датчики температуры, проверить работу насосов и предохранитель на электронной плате, удалить воздух из прибора.
Код ошибки EA – Котел Bosch Zsc/ZWC не блокирует пламя
Газовый кран открыт? Проверить давление в газовой сети, подключение к сети, пусковой электрод с кабелем и ионизационный электрод с кабелем.
Код ошибки F0 – внутренняя неисправность
Проверить прочность соединения электрических штекерных контактов и пусковых линий, при необходимости заменить электронную плату.
Код ошибки F7 – Несмотря на то, что котел отключен, пламя определяется.
Проверить электроды и кабель. Если дымовые газы идут, проверьте электронную плату на влажность.
Код ошибки FA – После отключения подачи газа обнаружено пламя
Проверить электрод ионизации. Проверить газовую арматуру.
Код ошибки ФД – кнопка была ошибочно нажата слишком долго (более 30 секунд)
Нажмите кнопку еще раз менее чем через 30 секунд.
Код ошибки CC – датчик наружной температуры не обнаружен
Проверьте датчик наружной температуры и соединительный кабель на наличие повреждений.
Проблема: “На новом котле BOSCH WBN 6000-24C появляется ошибка ЭА – пламя не определяется. Чем больше выставлено градусов, тем меньше ошибка. Но при низких температурах выдает ошибку почти каждый день. Раньше вылетает ошибка, пропадает значок пламени. Что делать?”
- Проверить, подключен ли защитный провод;
- Убедиться, что газовый кран открылся;
- Проверить давление газа, при необходимости откорректировать;
- Убедитесь, что электрическое соединение правильно подключено;
- Проверить электроды с проводами, при необходимости заменить;
- Проверить систему вывода дымовых газов, при необходимости очистить или отремонтировать;
- Проверить регулировку газа, при необходимости исправить;
- Для природного газа: Проверить реле управления потоком газа.
