• Включение прибора
• Как осуществляется регулировка температуры
• Отключение аппарата
• Требования к помещению
• Обслуживание устройства
• Возможные поломки и способы их устранения

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали  возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Если  загорание горелки происходит, нужно повернуть рычаг регулировки водяного напора (расположена справа) вправо, это даст возможность включить устройство Vektor JSD 20, когда понизилось давление жидкости в системе.

Как осуществляется регулировка температуры

Для того, чтобы получить большой напор горячей воды, нужно правую рукоятку выкрутить максимально вправо, а левой рукояткой, которая регулирует подачу газа, подстроить нужную температуру.

Однако, если из вашего крана течет жесткая вода, не рекомендуется задавать сильно высокую температуру нагрева, она должна быть такой, чтобы на смесителе не требовалось разбавлять ее. Диапазон нагрева 45-55 градусов.

В противном случае это приведет к неисправности устройства и образованию на стенках теплообменника налета, который будет препятствовать нормальному нагреву и протоку жидкости. Чистку теплообменника, если у вас в водопроводе жесткая вода, необходимо проводить каждые 6 месяцев.

Отключение аппарата

Рекомендуется отключать прибор на ночь и если вы не планируете пользоваться им длительный промежуток времени.

Сделайте это следующим образом:

• Закрыть кран горячей воды.
• Перекрыть запорный газовый вентиль.
• Перекрыть подачу воды к газовому устройству.

Рекомендации по отключению, если в водопроводе жесткая вода:

• Открыть на смесителе горячую воду.
• Повернуть рычаг регулировки газа вправо до упора (находится слева).
• Подождать, пока начнет течь холодная вода.
• Перекрыть подачу газа и воды к устройству.

Требования к помещению

Устанавливаются только в нежилых помещениях, например, кухня.  В инструкции к газовой колонке Вектор JSD20 W  написано о категорическом запрете устанавливать в подвальных помещениях. Помещение должно быть отапливаемое. Не допускать понижения температуры ниже 5 градусов тепла. Если есть вероятность снижения температуры, слейте воду из системы.

Предъявляются следующие требования к помещению: высота потолка от 2,2 метра, объем комнаты от 8 метров кубических, обязательно наличие открывающегося окна и двери.

Обслуживание устройства

Для четкой и безотказной работы газовой колонки необходимо своевременно проводить определенные действия.

К ним относится визуальный осмотр, техническое обслуживание.

Дабы избежать возникновения пожароопасных ситуаций следите за состоянием запальной группы и основной горелки, своевременно прочищайте их от накопившегося нагара, следите за тем, чтобы просветы в теплообменнике не засорялись сажей.

Сам корпус необходимо очищать от пыли, используя мыльный раствор. Категорически запрещается класть что- либо на устройство, или завешивать его.

Техническое обслуживание необходимо проводить один раз в году, оно включает в себя:

1. Очистку горелки.
2. Прочистку или замену фильтров, водяного и газового.
3. Очистку теплообменника.
4. Также нуждаются в замене и прокладки.
5. Выполнение смазки всех подвижных элементов.
6. Проверка исправности контроллера тяги и водяного датчика.

Перед каждым включением нужно проверить:

1. В помещении не должно быть запаха газа, если произошла утечка, немедленно откройте окно для проветривания, и вызовите службу газа.
2. Исправность дымоходной системы.

Возможные поломки и способы их устранения

Далее попробуем разобраться, как можно произвести ремонт своими руками. Ниже будет приведен тип неисправности и возможный способ ее решения. Перед тем, как приступить к каким либо ремонтным работам, нужно отключить все коммуникации, для этого перекройте газовый и водяной вентили.

Если колонка не зажигается, когда есть искровой разряд, то причиной могут быть:

• Перекрыта подача газа. Откройте вентиль.
• Недостаточный напор воды в системе. Следует обратиться в коммунальные службы с заявкой о маленьком напоре. Если это проблема постоянная, нужно перед устройством установить насос, который сможет создавать требуемый поток.
• Низкий напор воды на выходе при достаточном на входе в устройство. Может быть засорен водяной фильтр на входе в устройство, нужно прочистить его. Также еще одной причиной может быть накипь в теплообменнике.
  Водяной узел газовой колонки

  Тут нужно проделать более серьезную работу, необходимо снять его и прочистить при помощи специальных средств, в состав которых входят кислоты, способные разрушать налет. Также можно приготовить раствор самостоятельно при помощи лимонной или уксусной кислоты.

Если искровой разряд отсутствует:

• Реле, регулирующее напор воды, установлено на самое маленькое значение. Переведите его в максимальное положение.
• Возможно, сели или испортились батарейки. Откройте отсек, где они хранятся, посмотрите, возможно они потекли, в этом случае потребуется прочистить все от окисления и приобрести новые батарейки.

После того, как колонка проработала какое-то время, она отключается:

• Может происходит срабатывание датчика тяги по причине отсутствия тяги. Проверить это можно, используя обычную горящую спичку, поднеся ее к дымоходу, если тяга хорошая, огонь будет отклоняться или потухнет. Если этого не происходит, прочистите ее сами или обратитесь за помощью в специальную службу.
  Датчик тяги газовой колонки
• Негерметичны соединения в месте стыка газоотводящей трубки. Необходимо проверить герметичность и уплотнить термостойким уплотнительным материалом.
• Произошло срабатывание датчика контроля нагрева воды. Уменьшите температуру нагрева при помощи левого реле.

Низкая температура нагрева жидкости при том, что расход газа установлен на максимум:

• Отложение нагара на стенках теплообменника, или большое количество накипи внутри его самого. Очистите внешнюю поверхность, для этого понадобится снять его, поместить в горячий мыльный раствор на 20-30 минут, затем прочистить остатки грязи щеткой. Просушить и установить на прежнее место.
  Для того чтобы прочистить внутреннюю часть, потребуется также снять его, поставить на небольшой огонь емкость, заполненную наполовину водой, погрузить его туда и влить  очистительный кислотный раствор. Оставить на огне на час, затем промыть под проточной водой и установить на прежнее место.

• Недостаточное давление газа. Обратиться в службу газа.

Колонка работает какое-то время, затем постепенно огонь гаснет. Причиной служит вышедшая из строя или засоренная мембрана. Для этого придется разобрать водогазовый узел, извлечь мембрану и заменить ее на новую. Более надежной считается мембрана, выполненная из силикона.

Силиконовая мембрана

Если изменился цвет пламени основной горелки на желтый и оно стало слабым. Это происходит по причине скопления пыли и сажи внутри горелки. Естественно, решение может быть только одно — это чистка.

Для этого придется снять ее, при помощи щетки удалите пыль с поверхности и коллектора, смоченной в мыльном растворе губкой протрите  сопла и коллектор. Также при помощи щетки и воды промойте внутренние каналы и секции. Просушите все и установите на прежнее место.

Поломки и неисправности газовой колонки Vektor

___________________________________________________________________________________________

• Эксплуатация и ремонт газовой колонки Вектор

Возможные неисправности и способы их ремонта

Важно помнить, что любые действия, направленные на ремонт водонагревателя, необходимо проводить на аппарате, отключенном от подачи воды, газа и электричества.

Прибор не зажигается, но искра присутствует

1. Нет подачи газа. Требуется восстановить, открыв вентиль.
2. Слабая подача воды в систему. Необходимо связаться с коммунальными службами, и подать жалобу о недостаточном напоре воды. Если таким образом проблему решить не получится, потребуется установить дополнительный насос, который нормализует давление подачи воды.
3. Несмотря на то, что вода подается в систему с хорошим давлением, на выходе давление сильно падает. Нужно осмотреть все фильтра, установленные в системе. Скорее всего они забились. Также подобные проблемы может вызвать обросший накипью теплообменник. Для его ремонта необходимо провести демонтаж и промыть его используя специальные кислотные средства. Если нет возможности купить реактивы, можно использовать лимонную кислоту.

Газовая колонка Vektor Lux не запускается, нет искры

1. Необходимо проверить, в каком режиме установлено реле, контролирующие напор воды.

Возможно оно установлено на минимуме. Переключите его на максимум.
2. Возможно требуется замена батареек. Купите и установите новую.

Колонка jsd20 w выключается, спустя некоторое время после начала работы

1. Очень плохая тяга. Срабатывает датчик. Убедиться в наличие тяги можно используя горящую спичку. Если с дымоходом проблема, необходимо его прочистить самостоятельно, или вызвать специалиста из сервисной службы.
2. Течь в месте соединения газоотводящей трубки. Необходимо проверить и, при необходимости, восстановить герметичность, проложив в местах стыка термостойкий уплотнительный материал.
3. Сработал датчик контроля нагрева воды. С помощью рукояти, расположенной слева, необходимо снизить температуру.

Температура воды не нагревается до желаемого уровня, при этом подача газа максимальна

1. Сильно засорился теплообменник. Требуется его промыть. Для очистки внешней поверхности необходимо провести демонтаж, и поместить теплообменник на полчаса в горячий мыльный раствор. Для улучшения результата, допускается использовать щетку. Для внутренней промывки теплообменником необходимо замочить его на один час в тёплой воде с добавленным в неё кислотных растворов. Дальше требуется хорошенько промыть проточной водой, и установить на место.
2. Слабое давление газа. Необходимо написать заявление газовщикам.
3. Если при работе прибора, через некоторое время гаснет огонь, то скорее всего засорилась или повреждена мембрана. Для ремонта необходимо разобрать водогазовый узел, достать поврежденные элементы, установить новые. Желательно, чтобы мембрана была выполнена из силикона.

4. Если цвет пламени вместо голубого стал желтым, то скорее всего внутри горелки накопилось много пыли и сажи. Для устранения данной проблемы необходимо ее прочистить. До этого нужно провести демонтаж, и с помощью щетки очистить пыль и грязь. Допускается использование мыльного раствора. Тщательно промойте все каналы и внутренние секции. После выполненных действий, можно всё собрать назад.

Причины отсутствия розжига

Вариантов, почему газовая колонка Vektor Lux Eco не зажигается может быть много: Отсутствует искра. Искра присутствует, но розжиг не идёт. Слишком большое давление подачи воды. Другие причины. Эти и другие возможные поломки, и варианты ремонта будут рассмотрены на примере модели jsd20, jsd 20 w с автоматическим розжигом.

Газовый водонагреватель Вектор не зажигается. Искра отсутствует

Такая неисправность может быть вызвана несколькими причинами:

1. Нет тяги. Скорее всего засорился воздуховодный канал. Проверяется зажженной спичкой либо листом бумаги. При наличии тяги пламя будет отклоняться в сторону воздуховода или гаснуть. Если проблема в этом, требуется прочистить дымоход.

2. Давление воды, подаваемой в агрегат, слишком низкое для корректной работы. Необходимо проверить фильтра, возможно они засорены. Основной фильтр находится перед блоком водяного узла водонагревателя. Снимается он легко, достаточно открутить гайки. Если фильтр сильно загрязнён известковыми отложениями, скорее всего придётся купить и установить новый. Второй причиной может быть слишком слабое давление в
подающей магистрали. Можно попробовать обратиться к поставщику услуги, или установить дополнительный насос. Также можно попробовать купить другую колонку, которая сможет работать с данным давлением. Еще необходимо проверить смеситель, возможно причина засора в нём. Может быть нарушена проходимость воды в теплообменнике. Для устранения причины необходимо провести демонтаж, предварительно перекрыв
кран подачи воды и газовый вентиль. Провести его очистку от накипи, с помощью специальных химических реактивов, или обычный лимонной кислоты.

3. Поломка мембраны. Она находится внутри водяного бака. Чтобы достать ее, необходимо снять крышку. Получив доступ к мембране, необходимо внимательно осмотреть. При корректной работе она должна быть нормально растянута, не должно быть дыр или деформации. Лучше, когда установлена мембрана, изготовленная из силикона. При установке, в начале ставятся винты, расположенные друг напротив друга, а затем крепятся все остальные.

4. Нерабочие батарейки. Самая распространенная причина данной поломки. Срок службы батареек не зависит от того, что написано в инструкции. Меняются они по мере выхода из строя.

5. Окислились контакты батарейного блока. Требуется их зачистка.

6. Некорректно установлена ручка. Ручка водяного регулятора переведена в крайнее левое положение. Чтобы на колонке Vektor jsd 20 w появилась искра, нужно переключить рукоять в крайнее правое.

7. Протек сальник внутри устройства. Если, при снятии крышки, видно, что с клапана капает вода, проблема в сальнике. Требуется его замена. Также необходимо установить новый микровыключатель.

8. Шток автомата потерял свою подвижность или окислился. Для исправления, демонтируются выключатели, что позволяет освободить штук. Если он закис, требуется прочистка и смазка.

9. Поломка микровыключателя. Определяется, если закоротить его. В случае поломки требуется замена.

10. Повреждение электрической цепи между микровыключателем и блоком управления. Необходимо убедиться, что все контакты и провода исправны и не окислились. При необходимости зачистить их или заменить.

11. Неисправность электромагнитного клапана. Требуется замена.

12. Поломка блока управления. Требуется замена.

Проточный водонагреватель Вектор не включается, несмотря на то, что есть искра

1. Нет газа, так как перекрыт кран. Для устранения проблемы необходимо восстановить подачу газа.

2. Недостаточный напор воды. Для решения этой проблемы необходимо установить дополнительный насос.

3. Из прибора вода выходит с недостаточным давлением. Проблема чаще всего заключается в том, что загрязнены все фильтра, которые установлены на входе аппарата, или засорен смесительный кран. С помощью специальной щетки необходимо их почистить. При очень большом слое накипи требуется замена. Для увеличения срока службы фильтров, необходимо периодически их осматривать и мыть.

4. Внутри теплообменника образовалась накипь. Необходимо его вымыть как внутри, так и снаружи. Для внешний мойки, обходимо демонтировать теплообменник, и поместить его в емкость, которая значительно больше чем он (важно, чтобы теплообменник был полностью покрыт водой). Если при монтаже выяснится, что гайки не открутить, так как они забиты накипью, можно использовать специальные компоненты. Внутренняя часть теплообменника промывается раствором лимонной кислоты. Готовится он так: 100 г порошка необходимо растворить в одном литре воды. Теплообменник держится в растворе 15 минут. Затем требуется всё тщательно промыть. При плохом качестве промывки, часть накипи, не вымытая системы, может перекрыть проход в теплообменнике. Запрещается использовать соляную кислоту, так как она способна разлагать металл.

5. Установлены батарейки слишком малой емкости. Необходимо установить батарейки согласно инструкции.

6. Горелка сильно загрязнена. Очень распространённая причина, по которой горелка не загорается. Самостоятельно чистить эту деталь не рекомендуется. Можно удалить сажу с внутренней части жиклёров горелки с помощью тонкой медной проволоки, а также используя металлическую щетку. После этого необходимо убедиться, что нигде нет утечки газа с помощью раствора из мыла, нанесенного на стыки соединений. Процедуру чистки горелки рекомендуется проводить регулярно.

Газовая колонка Vektor Lux Eco зажигается, но спустя некоторое время перестает работать

Существует несколько причин такого поведения газовой горелки. Ниже приведены некоторые из них.

1. Плохая тяга, так как нет циркуляции воздуха внутри помещения. Это происходит обычно при плотно закрытых дверях и окнах. Соответственно защитное реле перегревается, и срабатывает датчик защиты от перегрева. Для устранения проблемы рекомендуется открыть окно или форточку, обеспечив подачу свежего воздуха. Это необходимо, так как аппарат при своей работе сжигает очень много воздуха.

2. Слишком короткое время активации кнопки розжига. Ее требуется удерживать более 20 секунд.

3. Поломка датчика отвода продуктов сгорания. Необходимо замерить сопротивление на нём, в норме оно должна показывать в бесконечность. Если это не так, требуется замена.

4. Холодная вода подается под слишком большим давлением, а горячая со слишком низким. Это случается, если во время использования горячей воды, одновременно открывается кран с холодной. Для устранения важно, чтобы подача горячей воды была отрегулировано так, чтобы разбавлять горячую не требовалось. Разбавление горячей воды, это нарушением инструкция по эксплуатации.

5. Слишком большое давление подачи воды. Данная проблема чаще всего встречается на газовых колонках модели Люкс Эко, который конструктивно разработан для работы со слабым напором. Если давление подачи воды выше нормы, в колонке прогибается мембрана водяного узла, и тем самым сдвигает шток, блокируя подачу газа. Для устранения требуется настроить подачу газа, или уменьшить напор воды.

6. Срабатывает датчик температуры. Его основной функцией является защита от перегрева. В течение некоторого времени прибор работает, но постепенно выключается. Если после этого попытаться ее включить, это не получится. Запустить аппарат возможно только через 25 минут, но он снова очень быстро гаснет. В такой ситуации датчик настроен слишком чувствительно. Необходимо его заменить.

7. Плохой контакт между термопарой и электромагнитным клапаном. Убедившись, что термопара находится в рабочем состоянии, необходимо проверить и по необходимости прочистить контакты и блок автоматики. А также сам запальник, и устройство образования электрической искры. Конструкция электрода подразумевает что искра попадает на гребенку приваренную к краю газовой горелки на расстоянии примерно 12 мм от входа.
Если проточный газовый водонагреватель Вектор настроен на работу при малом давлении воды, газ небольшими порциями подаётся в горелку. В связи с этим почти всегда образуется незначительная обратная тяга, и часть газа оттягивается в сторону от искры. Для решение этой проблемы необходимо немного отодвинуть электрод от гребенки. Расположите его таким образом, чтобы искра шла через центр горелки. После проведения этих манипуляций, прибор будет всегда разжигаться, его работа станет более постоянной и мягкой.

8. Между газотводящей трубкой, присоединительными патрубками отводящего устройства, дымоходом и отдельными участками газа отводящей трубы образовались отверстия. Это можно определить, внимательно осмотрев в систему. Для дальнейшей работы необходимо закрыть эти дыры специальной самоклеящейся термостойкий лентой, но возможно использовать и другие материалы, главное чтобы они были термостойкими.

Проточный водонагреватель Вектор запускается спустя некоторое время

Данная проблема имеет несколько вариантов неисправностей, и, соответственно, несколько вариантов решений.

1. Загрязнились внутренние конструкции агрегата. Требуется почистить, обратив особое внимание на сопла и жиклёр.

2. Если прочистка не помогла, не необходимо проверить следующие элементы: электронный блок розжига, датчик тяги, микровыключатель и электромагнитный клапан. Проблема в каком из этих узлов.

3. Если при попытке запустить агрегат раздается треск, но искра не появляется, то скорее всего проблема в микровыключателе. Определить это можно и замерив сопротивления на нём. Для диагностики необходимо снять кожух. Для этого надо потянуть на себя обе рукояти и снять их. Далее важно открутить два винта, расположенных снизу прибора. Нижнюю часть кожуха оттянуть на себя, и подняв его, снять со штырей. Под кожухом в самом центре находится микровыключатель. Когда поступает запрос на подачу горячей воды, кнопка выключателя должна освободиться, так как специальный шток выйдет со своего места. Если это не произошло, его следует подтолкнуть отверткой, и смазать. После этого прибор должен разжечь. Если это не помогло, требуется установить новый микровыключатель.

4. Если искра есть, слышен щелчок, но при этом прибор не зажигается, сломан электромагнитные клапан. Его не ремонтируют. Требуется установить новый.

5. Если не слышно щелчков и треска, нет искры, при этом микровыключатель исправен, то скорее всего проблема в электронном блоке розжига. И монтировать его очень сложно, поэтому рекомендовано купить и установить новый.

___________________________________________________________________________________________

___________________________________________________________________________________________

Газовая колонка Electrolux
У меня установлена колонка Electrolux GWH 275 SRN. Квартира съемная и, когда я в неё заезжал ремонт не был ещё доделан. Мне пришлось его завершать. Во время ремонта…

Газовые колонки Ariston
Сверху газовая колонка Аристон имеет выход для присоединения к системе дымохода для обеспечения обязательного вывода продуктов горения за пределы жилья. Главной задачей…

Газовая колонка Вектор
Колонка Vektor Lux Eco зажигается, но спустя некоторое время перестает работать. Существует несколько причин такого поведения газовой горелки. Вот некоторые из них. Плохая…

Газовые колонки Oasis
У меня работает газовая колонка Oasis 20 кВт уже в течении двух с половиной лет. Примерно через 6 месяцев эксплуатации с ней начались проблемы. В зимнем режиме…

Газовая колонка Bosch
Используем газовую колонку Bosch W 10 kb. В паспорте написано, что страна производитель Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Было только…

Газовые колонки Junkers
У меня установлена газовая колонка Junkers WR 275. Я выставил подачу газа и напор воды с помощью регуляторов. Причём настроил так, чтобы вода подавалась в 45 град. Сегодня…

Гейзер Вектор (Вектор) JSD20 W

Уважаемый покупатель…

Страница 2

• Фото
• Текст

2

6 Уважаемый покупатель!

Вы приобрели газовый проточный водонагреватель с электронным устройством

вом, позволяющим автоматически включаться при открытии крана горячей воды.

Прибор имеет цифровой индикатор, позволяющий контролировать температуру

раунд нагрева воды, вытекающей из крана (только для модели JSD20-W).

Благодарим вас за выбор нашего водонагревателя. При покупке устройства проверяйте комплектность, а также требуйте заполнения

торговой организации талонов на гарантийный ремонт.

Настоящее руководство по эксплуатации содержит информацию о порядке установки устройства

, правилах эксплуатации и обслуживания, о мерах безопасности при эксплуатации устройства, соблюдение которых обеспечит длительную безаварийную и безопасную работу продукта. Пожалуйста, внимательно прочтите его и следуйте указанным в нем указаниям.

Водонагреватели VEKTOR имеют все необходимые сертификаты и допущены к установке

.

Монтаж аппарата, инструктаж владельца по принципам работы и правилам этот вид деятельности.

Проверка и чистка дымохода, ремонт и контроль системы водоснабжения-

связь осуществляет владелец аппарата или домоуправление.

Ответственность за безопасную эксплуатацию машины и за содержание ее в

надлежащем состоянии несет ее владелец.

Если у Вас возникли вопросы по качеству, Вы не смогли объяснить все преимущества

свойства водонагревателей VEKTOR или не объяснили принцип работы, обращайтесь по следующим телефонам:

—

в Санкт-Петербурге ( многоканальный)

—

в Москве, 741-77-67

—

в Краснодаре, 68-09-52

Обращаем ваше внимание, что водонагреватели, указанные в данной инструкции, предназначены только для бытового использования.

Благодарим вас за покупку

нашего водонагревателя!

Особенности газовой колонки Vector

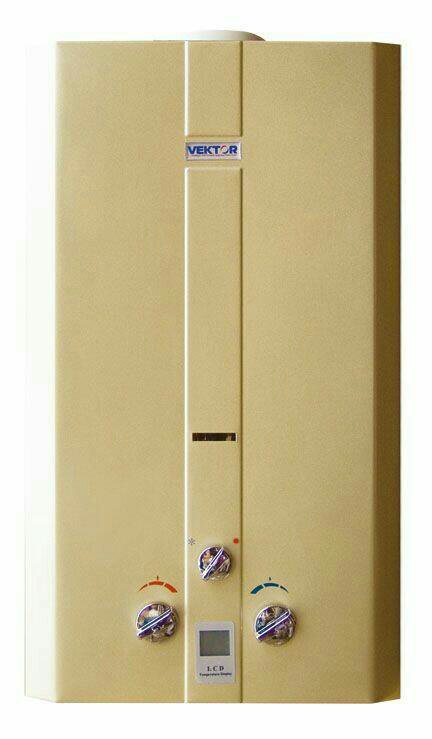

Колонка газовая Vector

Самые популярные модели газовых колонок китайские изделие – “газовая колонка Вектор”. Клиенты из России контролируют заказы данного товара.

Испытания и контроль качества газовых водонагревателей осуществляется на заводе. Все это делают квалифицированные специалисты.

Водонагреватель газовый “Вектор” – популярная модель среди потребителей на российском рынке. А вот отзывы о газовой колонке «Вектор» противоречивы.

1 Преимущества устройства

style = “display: block” data-ad-client = “ca-pub-9337857885889635″data-ad-slot=”9967522739″data-ad-format=”auto”>

Китайский продукт очень хорошо продуман в системе безопасности.Умельцы учли все тонкости работы ГАЗ Система безопасности предотвращает возгорание колонки без подачи воды, здесь срабатывает автоматическое отключение при перегреве колонки, либо при закипании воды

Также было предусмотрено автоматическое отключение устройства при отсутствии тяги в дымоходе. газовая колонка “Вектор jsd20 w” была оснащена встроенным автоматическим электроподжигом.Также положительных моментов при использовании данного изделия еще много.

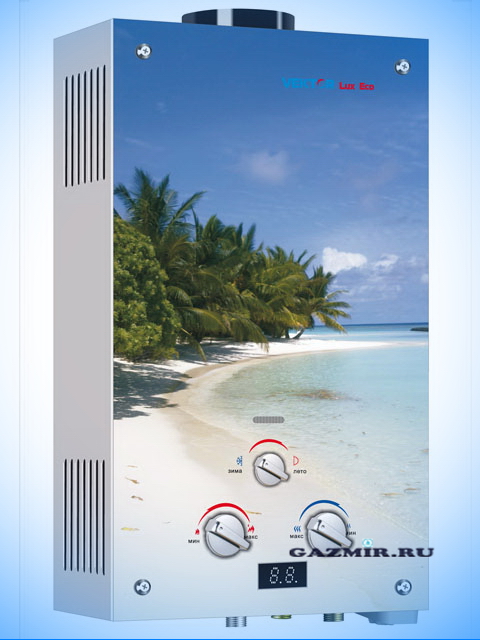

Если посмотреть на модель газового водонагревателя Lux Eco vector, то такие модели оснащены часами на дисплеях, которые выдают информацию о температуре воды в баке. Это очень удобная функция. И установка газового водонагревателя тоже не требует запредельных знаний.

«Вектор Люкс» обладает хорошей мощностью, которой легко можно обеспечить несколько точек водозабора, например, на кухне и в ванной. И это все важно. Следует отметить, что этот продукт простой в управлении.

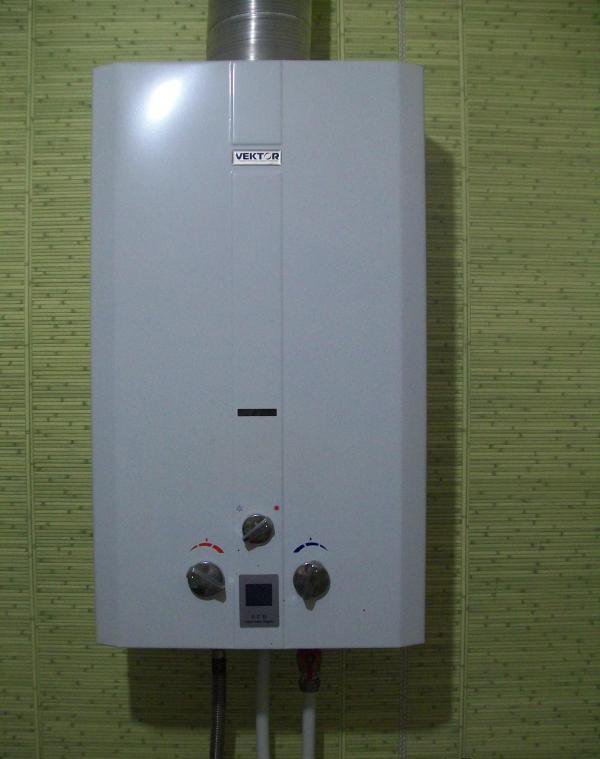

Газовая колонка Вектор в частный дом

Умелый мастер всегда объяснит и найдет причину поломки данного изделия. Цены на запчасти и чистку газовых колонок Вектор ниже среднего, что позволяет произвести ремонт, а это не будет стоить больших затрат.

2 Недостатки газовых колонок “Вектор”

При использовании устройства наиболее частыми неисправностями газовой колонки “Вектор” являются слабые батарейки, обеспечивающие автоматический розжиг – их следует часто менять.

В этом случае нужно использовать дорогие качественные батарейки. Также недостатком является то, что в устройстве слишком жестко настроена система защиты. Для нормальной работы требуется стабильное давление воды и хороший расход воды.

Есть недостатки в изменении температуры воды на выходе, и это бывает при больших перепадах давления. В этих случаях используется автоматическая установка температуры, а газовая колонка «Вектор» ее не имеет.

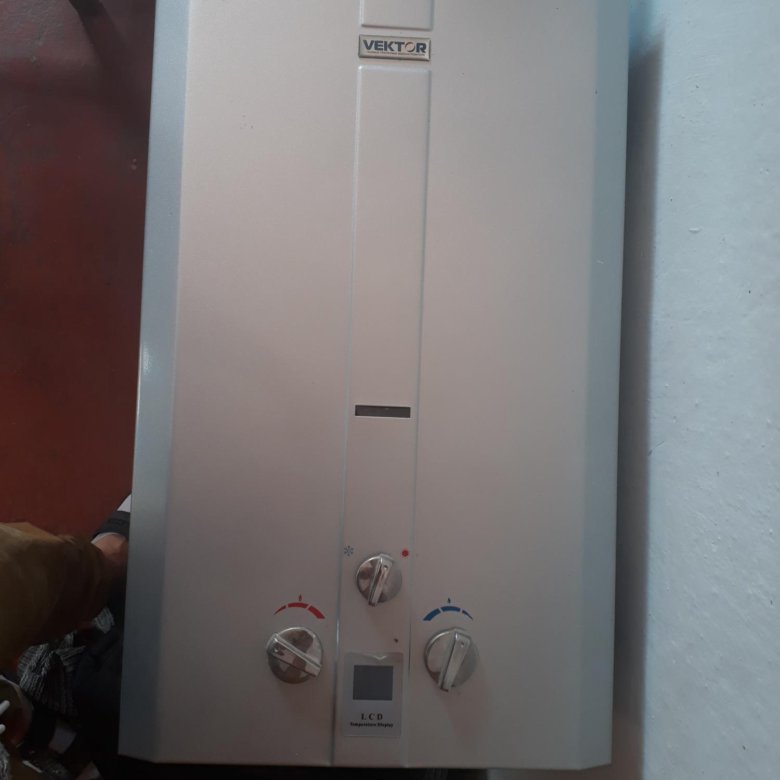

Так выглядит газовая колонка Вектор

Установить эти параметры вручную будет сложно. Наиболее распространенные поломки следующие:

• газовая колонка Vector не загорается;
• нет искры на газовой колонке Вектор.

Это самые распространенные поломки. Также реже случаются поломки, вроде треснутой трубки теплообменника. Устройство газовой колонки «Вектор» не удобное, так как при снятии теплообменного блока для очистки блока вы столкнетесь со многими трудностями.

Внимание! Если ваша газовая колонка «Вектор» не загорается, то нужно срочно вызывать мастера, так как устранение поломки в таких моделях своими руками представляет большую опасность (взрыв, пожар).

Следует отметить, что не в каждом магазине есть полный перечень запчастей к агрегату. Известны также случаи, что даже «ГОРГАЗ» отказывался от ремонта данного агрегата , так как сотрудники не знакомы с устройством колонки.

Требовали схему газового водонагревателя Вектор, но потребитель часто ее не находил. Существенным недостатком данного агрегата является то, что при длительном использовании процесс его включения часто нарушается. Взрыв может произойти из-за несвоевременного воспламенения газа. В то же время потребители испытывают страх при включении колонки. если ты не включается газовая колонка Вектор, лучше вызвать квалифицированного мастера.

Если послушать многочисленные отзывы, то можно прийти к выводу, что газовая колонка «Вектор» управляется не так просто, как кажется на первый взгляд. Такое устройство требует понимания нескольких основных принципов работы этого устройства. Даже у опытных специалистов возникает вопрос, как разобрать газовую колонку «Вектор»?

2.

1 Конструкция и принцип работы колонки Vector

Конструкция устройства очень проста. В принципе, она ничем не отличается от своих собратьев. Состоит из:

• Горелка основная;
• Зажигание;
• Теплообменник.

Газовая колонка Vector Lux состоит из окрашенного металлического каркаса, который очень похож на обычный кухонный шкаф. Вышеуказанные элементы расположены внутри этой рамки. Из нижней части рамы выходят две трубы. Один на газ, другой на воду.

Устройство газовой колонки Вектор

Принцип работы агрегата также прост. Все модели имеют автоматический тип розжига. Это означает, что колонка включается после поворота стрелового крана.

После того, как вы открыли поворотный клапан, в системе колонны срабатывает клапан, который медленно пропускает газ в пилотную горелку, а затем в основную горелку. После этого газ догорает и колонка выделяет тепло и энергию для быстрого нагрева холодной воды. Холодная вода проходит через спиральный кран (теплообменник), а в кран подается горячая вода. Следует отметить, что газовая колонка «Вектор» может работать без дымохода, а это сказывается на невысокой стоимости монтажа.

Источник: https://seositi.ru/otoplenie/kotly/gazovaya-kolonka-vektor.html

МЕРЫ ПРЕДОСТОРОЖНОСТИ ……………………………..

Страница 3

• Фото
• Текст

3

СОДЕРЖАНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ………………………………………………………………… 4

ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ ……… …………………………………………………………….. 5

2.1 Назначение изделия ……………………………………………… …………………………………….. 5 2.2 Технические характеристики…………………………………………………………………………. 5 2.3 Состав продукта …………………………………………………………………………………………. 5 2.4 Описание аппарата и назначение основных узлов …………………………………………. 8 2.5 Габаритные и присоединительные размеры………………………………………………………………..92.6 Электрическая схема …………………………………………………………………………………….. 12

ПОРЯДОК УСТАНОВКИ ………………………… ……………………………………………………….. 13

3.1 Место установки ………………………………………………………… …………………………………. 13 3. 2 Установка устройства ……………………………………………………………………………………… .. 13 3.3 Соединение воды ……………… …………………………………………………………………….. 14 3.4 Подключение газа……………………………………………… …………………………………………. 17

3.5 Подключение аппарата к баллону со сжиженным газом ……………………………….. 17

3.6 Установка дымохода (кроме модели JSD11-N) 17 3.7 Установка дымохода Водонагреватель ЖСД11-Н (без подключения к дымоходу) …………………………………………………………………………………………………… ……………………………………………………………………

ИСПОЛЬЗОВАНИЕ МАШИНЫ ………………………………………………………………………. Двадцать

4.1 Переключение устройства ………………………………………………………………………………… 20 4.2 Регулирование степени нагрева воды …… ………………………………………………………. 20 4.3 Выключение устройства на длительное время ………………………………………………….. 21 4.4 Защита от замерзания ………………………………………… ………… ………………………. 21

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ……………………………………………………………….. 22

5.1 Осмотр ………………………………………… …………………………………………………………………. 22 5.2 Уход ……………………………………………………………………………………………………….. 22 5.3 Техническое обслуживание… …… ………………………………………………………………………. 23

5.3.1

Чистка горелки

……………………………………………………………………………………………… ……. 23

5.3.2

Очистка водяных и газовых фильтров

……………………………………………………………………………. 23

5.3.3

Очистка теплообменника

………………………………………………………………………………………. 23

5.3.4

Замена уплотнений

…………………………………………………………………. 24

5.3.5

Проверка герметичности газовой и водяной систем аппарата

……………………… 24

5.3.6

Проверка работоспособности датчика тяги

…………………………………………………………. 24

5.3.7

Проверка работоспособности датчика перегрева теплообменника

…………….. 24

5.3.8

Внеплановая очистка машины

……………………… …………………………………………………………. 24

5.3.9

Проверка работоспособности датчика ОРВ (для модели JSD11-N)

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ…. 25

ПРАВИЛА ХРАНЕНИЯ …………………………………………………………………………………. 27

ГАРАНТИЯ ………………………………………………………………. 28

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ……………………………………………………………………… 28

10 УВЕДОМЛЕНИЕ ОБ УСТАНОВКЕ ПРИБОРА И ПРОВЕДЕНИИ ТЕХОБСЛУЖИВАНИЯ ……………… ……………………………………………………………………………… 29

teplomex.ru

Гейзеры Вектор появились на российском рынке давно время. Эти проточные газовые водонагреватели собираются в России из китайских комплектующих и запчастей.

Благодаря невысокой цене и компактным размерам газовая колонка Vektor JSD 20-W быстро заняла свою нишу: недорогой и современный газовый водонагреватель, о чем свидетельствуют многочисленные отзывы о колонках Vector.

Сегодня мы также рассмотрим модельный ряд и их устройство, достоинства и недостатки, а также технические характеристики и запчасти китайских колонок марки Vector и составим субъективную инструкцию по эксплуатации.

Модельный ряд колонок марки Vektor и их цена

Гейзеры марки Vector поставляются в двух основных комплектациях:

— Vektor JSD 20-W ; — Вектор Люкс Эко 20-3 (-2).

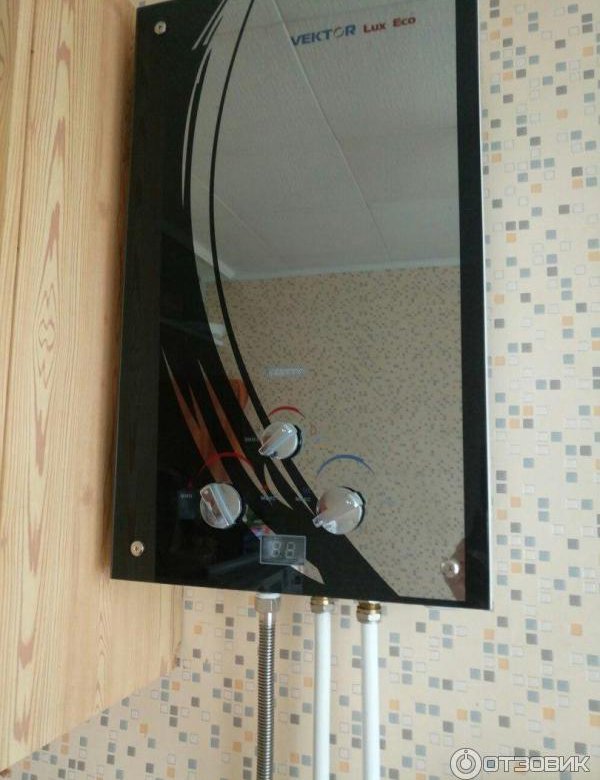

Гейзеры Vektor Lux Eco

Гейзеры модели Vektor JSD 20-W были очень популярны в начале этого века. На самом деле в то время это были самые дешевые газовые водонагреватели, их можно было купить за 3500-4000 рублей. Помимо невысокой цены, они имели компактные размеры, цифровой дисплей на передней части устройства, автоматический розжиг от батареек и выпускались в трех цветах: белом, серебристом и золотом.

В последние годы предприятие наладило выпуск газовых колонок «Вектор» серии «Люкс Эко» по цене 7000-8000 руб. Как и модели Vektor JSD 20-W, эти колонки оснащены медным теплообменником, автоматическим электроподжигом, защитой от перегрева, предотвращающей возможные неисправности водонагревателя, и системой «зима-лето».

Данная система позволяет с помощью специального регулятора на панели управления установить нужный температурный режим в зависимости от температуры воды на входе в аппарат, которая в разное время года разная: например, зимой +4 , а летом +10.

Газовые водонагреватели Vector Lux выпускаются со стеклянной лицевой панелью, как и газовые водонагреватели Zanussi, которые имеют другой рисунок. Благодаря этому покупатель может выбрать прибор, соответствующий стилю и цвету его ванной комнаты или кухни.

Кроме того, колонки серии Вектор Люкс Эко оснащены новейшей системой дымоудаления Eco, а открытая камера сгорания имеет специальное водяное охлаждение.

Устройство газовой колонки Vector

Внутреннее устройство газовой колонки Vector

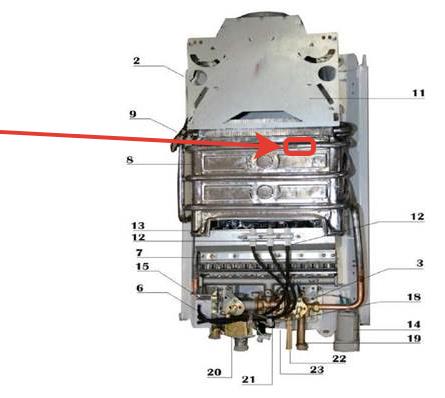

1 – корпус колонки 2 – рама 3 – водогазовый блок 4 – регулятор давления воды 5 – регулятор температуры воды 6 – электромагнитный клапан 7 – газовая горелка 8 – теплообменник 9 – защита от перегрева датчик 10 – датчик тяги 11 – ГОУ 12 – электрод розжига 13 – датчик контроля пламени 14 – аккумуляторный ящик 15 – блок управления 16 – дисплей 17 – смотровое стекло 18 – микропереключатель 19 – вход холодной воды 20 – вход газа 21 – выход горячей воды 22 – предохранительный клапан 23 – датчик температуры воды на выходе
Основные элементы и запчасти газового водонагревателя Вектор

1. Теплообменник – основной элемент водяной системы газовой колонки. Он имеет трубчатую конструкцию, внутрь которой подается холодная вода. Благодаря горячим парам, выделяемым газовой горелкой, вода в трубках теплообменника нагревается до заданной температуры.

2. Водогазовый узел газовой колонки включает прибор при открытии крана, а также отвечает за температуру воды и подачу газа на горелку. Регулятор воды открывает газовый клапан для подачи газа на газовую горелку только при достаточном давлении воды. Газовый регулятор разблокирован и регулирует подачу газа на горелку.

3. Газовая горелка сжигает газовоздушную смесь для ее последующей подачи в камеру сгорания колонны.

4. Газоотводное устройство (ГОУ) служит для отвода продуктов из камеры сгорания в дымовую трубу, где установлен датчик тяги, отключающий колонку при отсутствии нормальной тяги.

5. Датчик перегрева автоматически отключает колонку при достижении температуры воды 80 градусов, электрод контроля пламени автоматически отключает подачу газа при исчезновении пламени горелки, а электрод розжига дает необходимую искру для розжига горелки.

6. Клапан предохранительный служит для сброса избыточного давления воды, а также для слива воды из колонки.

Технические характеристики

Колонки Vector: Технические характеристики
Гейзеры Vector могут работать на природном и сжиженном газе. Устройство зажигается при минимальном давлении воды в системе 0,2 атмосферы. Производительность по горячей воде составляет 10 л/мин, чего вполне достаточно для одного крана: кухня или ванная. Диаметр трубы дымохода у данной модели 110 мм, патрубки воды и газа 1/2’.
Преимущества газовых колонок Вектор

– низкая цена – современный дизайн – компактные размеры – дешевые запчасти

Недостатки газовых колонок марки Вектор

– качество комплектующих – тонкие стенки теплообменника – низкая производительность (одна затяжка -точка выключения) – нет модуляции пламени горелки (автоматическое поддержание температуры воды)

Сегодня вместе с вами мы рассмотрели газовые колонки Вектор Люкс Эко и Вектор JSD 20-W. Разобрано внутреннее устройство и его основные элементы, модельный ряд и технические характеристики китайских газовых колонок.

О колонках Вектор отзывы пишут противоречивые: кого-то не устраивает качество, а кого-то, наоборот, радует низкая цена устройства. Не стоит забывать, что этот водонагреватель относится к сегменту дешевых газовых водонагревателей, и ждать от него слишком многого не стоит, но свои деньги он полностью оправдывает. Просмотр видео.

W Габаритные размеры и монтажные …

Страница 10

• Изображение
• Текст

10

Рис. 2б. Габаритные и монтажные размеры Vektor JSD12-W

Комментарии (1)

Выделить → Я нашел инструкцию для своего водонагревателя здесь! #manualza

• Нажмите →

Не хотите по-хорошему, будете следовать инструкции!

Мануалза! Manualza.ru

Еще не с нами?

Достоинство

Первый и самый важный момент, это продуманная система безопасности, которая предотвращает возможность возгорания без подачи воды, автоматическое отключение при перегреве теплообменника или закипании воды, при отсутствии тяги в дымоход.

Домовладельцы, которые использовали Вектор в течение года и более, оценят удобство встроенного автоматического электроподжига.

Важным для потребителей показалось наличие часов и дисплея с информацией о температуре воды. Колонка имеет достаточную мощность для обеспечения нескольких точек водозабора (например, баню-кухню), она легкая и удобная в эксплуатации.

Положительное мнение о колонке «Вектор» сформировалось также благодаря ее доступной цене, возможности приобрести установку в любом магазине в нескольких цветовых вариантах. Некоторым пользователям понравилось наличие режима зима-лето, но есть и замечания, что невозможно понять, зачем существуют эти самые режимы и чем они отличаются.

В большинстве отзывов о газовой колонке Вектор отмечается, что в магазинах всегда есть необходимые для ремонта колонки запчасти, есть возможность воспользоваться сервисом или услугами квалифицированного мастера, хотя есть замечания по поводу отсутствие как сервисных центров, так и специалистов по ремонту.

Выявление и устранение причин

Так почему не включается газовая колонка? Виной может быть ряд ситуаций:

1. Ошибка в соединении труб;
2. Отсутствие тяги в дымоходе
   ;
3. Высокая чувствительность реле защиты
   ;
4. Разряженные батареи зажигания
   ;
5. Слабый напор воды или его полное отсутствие
   ;
6. Грязные фильтры
   ;
7. Деформация мембраны
   .

Рассмотрим все вышеперечисленные причины более подробно и разберем эффективные методы их устранения:

Причина №1: ошибка в соединении труб

Система защиты водонагревателя сама перекрывает подачу газа, если допущены ошибки в соединении труб. Чтобы этого не произошло, просто придерживайтесь простой и понятной схемы:

Также, если газ не поступает в газовую колонку, проверьте положение всех запорных кранов, которые можно установить на газопроводе. Не исключено, что после установки устройства вы просто не открыли один из кранов.

Причина №2: отсутствие тяги в дымоходе

Из-за загрязнения дымохода в результате скопления сажи или попадания в него мусора вектор движения продуктов горения меняется на противоположный. Это создает две опасности:

• Возврат угарно-воздушной смеси гасит горелку
  … В результате срабатывает система защиты и блокируется работа газового водонагревателя;

• Возвратная смесь угарного газа с воздухом просачивается в жилые помещения
  … Этот вариант еще хуже, так как представляет опасность для здоровья и даже жизни домочадцев. Возможна в том случае, когда силы «опрокинутой» тяги недостаточно для тушения пожара.

Проверить состояние вентиляционного канала своими руками очень просто. Достаточно поднести к входному отверстию зажженную спичку: если пламя отклоняется внутрь, значит, дымоход работает исправно, если нет, необходимо принять соответствующие меры.

Разберемся, что делать в описанной ситуации:

Фото	Описание
Сначала проверьте Попросите кого-нибудь установить спутниковую антенну над выходом вентиляционной шахты. Этого может быть достаточно, чтобы создать эффект обратной тяги. В этом случае проблему можно решить путем переговоров с соседями без вызова специалиста по прочистке дымоходов.
Вызовите специалиста для очистки вентиляционного канала. Если никакие внешние факторы не мешают выделению продуктов сгорания, то причина отсутствия тяги однозначно в засорении дымохода. Можно попробовать очистить его самостоятельно, но есть опасность, что вы своими действиями, не имея соответствующего опыта, повредите соседние ветки.

Причина №3: ​​высокая чувствительность защитного реле

Газовая колонка загорается, после чего вскоре гаснет? В этом случае проблема скорее всего кроется в слишком чувствительном реле, у которого срабатывает защита от перегрева. Возможны два варианта решения проблемы:

• Временный
  … Откройте окно, чтобы понизить температуру в комнате;

• Радикал
  … Окончательно решить проблему можно только заменой реле.

Причина №4: разрядились аккумуляторы системы розжига

Еще одной причиной, по которой не загорается основная горелка, могут быть севшие аккумуляторы. Это можно определить по холостым щелчкам элемента пьезоподжига при включении горячей воды.

Также стоит отметить, что описанная проблема касается исключительно водонагревателей, оснащенных системой автоматического включения.

Причина №5: недостаточно сильный поток воды или его полное отсутствие

Для того чтобы газовая колонка включилась, должен быть напор воды определенной силы. Если он слишком слабый, то агрегат не включится. В этом случае следует предварительно уточнить источник проблемы, открыв кран холодной воды в ванной:

• Если и там слабый уровень водоснабжения
  , значит дело в городском водопроводе. Вы ничего не можете с этим поделать, вам нужно подождать;

• Если жидкость течет нормально
  скорее всего забита сама колонка.

Во втором случае можно вызвать мастера, а можно попробовать почистить устройство самостоятельно. Инструкция выглядит так:

1. Перекрыть подачу газа
   ;
2. Откручиваем патрубки
   ;

1. Снимаем газовую колонку с петель
   ;

1. Установите его вверх дном на стол
   ;
2. С помощью шприца залейте внутрь специальную чистящую жидкость.
   Цена такой смеси не очень высока, и купить ее можно в любом специализированном магазине;
3. Оставляем блок на пару часов
   .

Причина №6: грязные фильтры

Еще одной причиной неправильной работы колонки может быть засорение фильтров. Накипь, ржавчина и другие нерастворимые примеси со временем забивают решетки, и их необходимо очищать.
