Гепард протерм 23: Гепард – настенный газовый двухконтурный котел мощностью 11 и 23 кВт – компания Protherm

Содержание

Гепард - Настенные газовые котлы. Предназначены для установки в квартирах, жилых домах и дачных домиках.

Общая информация
Артикул0010011782001001178300100079940010007995
Стоимость, рубли40 000 р.40 000 р.40 000 р.40 000 р.
Тип котла
ГазовыйДаДаДаДа
Электрический----
Одноконтурный----
ДвухконтурныйДаДаДаДа
НастенныйДаДаДаДа
Напольный----
Технические характеристики
Контур отопления
ОткрытаяДа-Да-
Закрытая-Да-Да
Полезная мощность, кВт9,0 - 11,08,5 - 11,09,0 - 23,38,5 - 23,3
Потребляемая мощность, кВт10,4 - 12,910,7 - 12,810,4 - 25,810,7 - 25,0
Номинальный ток, ~230В/А----
Номинальный ток, ~360В/А----
Максимальная сила тока, ~230В/А----
Максимальная сила тока, ~360В/А----
КПД, %90,393,290,393,2
Рабочее давление, Атм0,5 - 3,00,5 - 3,00,5 - 3,00,5 - 3,0
Расширительный бак, л5555
Контур ГВС
Накопительный бойлер----
Расширительный бак, л----
ТеплообменникПластинчатыйПластинчатыйПластинчатыйПластинчатый
Диапазон температуры ГВС, оС38 - 6038 - 6038 - 6038 - 60
Объем горячей воды, л/мин1,5 - 11,01,5 - 11,01,5 - 11,01,5 - 11,0
Рабочее давление, Атм1,0 - 10,01,0 - 10,01,0 - 10,01,0 - 10,0
Контур подачи газа
Давление природного газа, мм. вод.ст.130-200130-200130-200130-200
Давление сжиженного газа, мм.вод.ст.300300300300
Расход природного газа, кг/час2,732,732,732,73
Расход сжиженного газа, кг/час1,91,91,91,9
Класс Nox3333
Управление
Панель управления
Светодиодная индикация----
Жидкокристаллический дисплейДаДаДаДа
Индикация температурыДаДаДаДа
Индикация неисправностейДаДаДаДа
Терморегуляторы
ExabasicДаДаДаДа
ExacontrolДаДаДаДа
Thermolink BДаДаДаДа
Thermolink PДаДаДаДа
Exacontrol 7ДаДаДаДа
S-RG2----
Kromschreder E8. 4401----
Панель управления NO----
Режимы отопления
Температурный, 30 - 85СДаДаДаДа
"Теплый пол", 30 - 55СДаДаДаДа
Система контроля
Датчик тягиДа-Да-
Дифференциал дымохода-Да-Да
Контроль пламениДаДаДаДа
Предохранительный клапанДаДаДаДа
Датчик расхода водыДаДаДаДа
Тепловой предохранительДаДаДаДа
Защита от замерзанияДаДаДаДа
Антиблокировка трехходового клапанаДаДаДаДа
Защита насоса от заклиниванияДаДаДаДа
Электрическое подключение
Напряжение / Частота, В/Гц230/50230/50230/50230/50
Потребление, кВт0,090,150,090,15
Класс защитыIPX4DIPX4DIPX4DIPX4D
Присоединительные диаметры
Дымоход, мм126
60/100
12660/100
Газопровод1/2''1/2''1/2''1/2''
Контур ГВС / отопления3/4'' / 3/4''3/4'' / 3/4''3/4'' / 3/4''3/4'' / 3/4''

Отопительные котлы Protherm Гепард - настенные газовые котлы, котлы отопления Протерм Гепард

Газовые настенные котлы Protherm Гепард могут использоваться как в коттеджах и дачных домиках, так и в квартирах городского типа. Эти двухконтурные котлы с электророзжигом применяются для отопления и нагрева воды в раздельном пластинчатом теплообменнике, изготовленном из стали.

Устройства данного модельного ряда выпускаются в 4-х модификациях, с открытыми или закрытыми камерами сгорания. Их мощность составляет 11 и 23 кВт, а КПД достигает 93,2%. Количество воды, производимое котлом, доходит до 11 литров в минуту.

Protherm Гепард – котлы эконом-класса. При этом они являются приборами повышенной комфортности. Эти устройства имеют компактные размеры, они безопасны в эксплуатации и удобны как в использовании, так и в обслуживании.

Для котлов этой модельной линейки характерна высокая скорость, динамичность и эффективность нагрева воды в системе ГВС. Устройства имеют простую и надежную внутреннюю систему труб, теплообменник двойного действия, а также системы автоматической диагностики работы котла и контроля отвода продуктов сгорания. Котлы защищены от промерзания и перегрева. Кроме этого, насос в этих устройствах имеет защиту от заклинивания. Регулирование мощности котлов осуществляется при помощи специального встроенного микропроцессора.

На передней панели котла расположен жидкокристаллический дисплей, информирующий о параметрах работы водонагревателя. На экране отображаются показатели температуры, давления теплоносителя в системе отопления и другие диагностические данные. С помощью дисплея можно непрерывно контролировать весь рабочий процесс. Устройства могут работать в режимах управления «Зима-лето» и «Комфорт».

Конструкция котлов позволяет осуществлять регулирование тепловых нагрузок в системе отопления независимо от регулирования мощности нагрева воды в системе горячего водоснабжения. Котлы могут работать как на сжиженном, так и на магистральном газе.

В модельном ряде Протерм Гепард представлено 4 устройства: Гепард 11 MOV, Гепард 11 MTV, Гепард 23 MOV и Гепард 23 MTV. Первые два котла имеют максимальную полезную мощность 11,0 кВт, максимальная мощность третьей и четвертой модели – 23,3 кВт.

Модели Protherm Гепард 11 MOV и 23 MOV с открытыми камерами сгорания должны подключаться к дымоходам, для того чтобы с помощью естественной тяги удалялись дымовые газы.

Модели Protherm Гепард 11 MTV и 23 MTV имеют закрытые камеры сгорания. Коаксиальная система отходящих газов, используемая в моделях этого ряда, позволяет обойтись без подключения котлов к дымоходам. Это дает возможность монтировать их в тех помещениях, где нет стационарного дымохода или его установка затруднена.

Газовый настенный котел отопления Protherm Гепард 23 MTV, двухконтурный, закрытая камера

Котел Protherm Гепард 23 MTV предназначен для отопления индивидуальных домов, коттеджей, загородных домов, дач площадью до 200-230 кв.м. + для организации горячего водоснабжения. Данный котел имеет раздельные теплообменники, что является большим преимуществом там, где вода жесткая. По умолчанию котел работает на природном магистральном газе, но при необходимости котел можно переоборудовать для работы на сжиженном газе, для этого необходимо приобрести комплект жиклеров.

Закрытая камера сгорания (по другому такие котлы называют турбированнми) подразумевает наличие в данном котле вентилятора, который принудительно осуществляет забор воздуха и удаление продуктов сгорания на улицу. Для таких котлов обычно используют коаксиальные дымоходы - "труба в трубе".

Настенный газовый котёл Protherm Гепард 23 MTV изготовлен на основе улучшенных и от этого более долговечных компонентов. Производитель усовершенствовал гидрогруппу и установил газовый клапан SIT итальянского производства. Котёл получился надёжным, экономичным и недорогим – идеальный баланс достоинств для домашнего отопления. Ключевые особенности данной модели:

  • Раздельные теплообменники;
  • Высокая производительность ГВС;
  • Закрытая камера сгорания;
  • Гидроблок из композитных материалов;
  • Электронная модуляция пламени.

Котёл станет идеальным выбором для обогрева малогабаритных дачных домиков, частных жилых домов и квартир с индивидуальным отоплением.

Настенный газовый котёл Protherm Гепард 23 MTV выполнен по двухконтурной схеме с раздельными теплообменниками. Первичный теплообменник изготовлен из меди – он отвечает за подогрев теплоносителя в отопительном контуре. Пластинчатый вторичный теплообменник изготовлен из нержавеющей стали – он отвечает за подготовку горячей воды в контуре ГВС. Его производительность составляет до 11,4 л/мин. Тепловая мощность составляет 24 кВт, что соответствует 240 кв. м. обогреваемых помещений. Котёл наделили системой электронной модуляции пламени, благодаря чему он с точностью до градуса выдерживает температуру в обоих контурах – потребителей ждут стабильная работа отопительной системы и горячая вода в кранах при любом расходе.

Котёл создан для настенного монтажа. Благодаря небольшой глубине, составляющей 310 мм, он способен вписаться в любой интерьер, не нарушая его. Также этому способствует элегантный и строгий дизайн котла. Продукты сгорания удаляются через коаксиальный дымоход прямо за стену – классический дымоход здесь не нужен, как не нужны расходы на его обустройство в частных домовладениях. Максимальный расход газа составляет 2,9 куб. м/час. Также возможна работа на сжиженном газе с максимальным расходом 2,1 кг/час. Уровень шумов в процессе работы минимальный. Несомненным преимуществом станет наличие встроенной обвязки – внутри котла уже присутствуют расширительный бак, бесшумный циркуляционный насос с защитой от блокировки и группа безопасности.

Газовый котёл Protherm Гепард 23 MTV – образец надёжности и безопасности. Он отличается стойкостью к коррозии, легко стартует при низкой температуре воздуха, оснащается многочисленными системами безопасности – они контролируют наличие пламени, следят за температурой и давлением, обеспечивают защиту отопительного контура от замерзания. При необходимости, котёл можно использовать в качестве источника энергии для «тёплых полов».

Protherm Гепард 23 MTV – проверенный временем и реальным опытом использования газовый котёл от известного бренда. Купить его вы сможете в интернет-магазине Теплодвор по действительно выгодным ценам. Для покупателей приготовлены выгодные акции, доставка по Москве и России, самовывоз со склада.

Все котлы Protherm производятся на одноименном заводе в Словакии.

Внимание! Для организации дымоудаления необходим коаксиальный дымоход, который приобретается отдельно.

Варианты организации дымоудаления:

  1. Горизонтальный коаксиальный дымоход
  2. Раздельная система дымоудаления
  3. Вертикальный коаксиальный дымоход

С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.

Модель 23 MTV оснащена коаксиальной системой отходящих газов и не требуют подключения к дымоходу, что позволяет устанавливать их в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.

Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. Основной особенностью котла является быстрый нагрев воды, около 2 секунд.

Новый котел приобрел новый дисплей по сравнению с предыдущей моделью. Яркая подсветка позволяет видеть данные на экране теперь в светлом помещении в светлое время суток.

Надежность и долговечность котла обеспечивает гидравлический блок из прочного композитного материала улучшенный по сравнению с гидроблоком в модели предыдущего поколения. Медный теплообменник и горелка из хромоникелевой стали, пластинчатый вторичный теплообменник из нержавеющей стали очередной раз  подчеркивают качество котла

Новый пневматический газовый клапан SIT работает тише по сравнению с газовым клапаном предыдущего поколения.

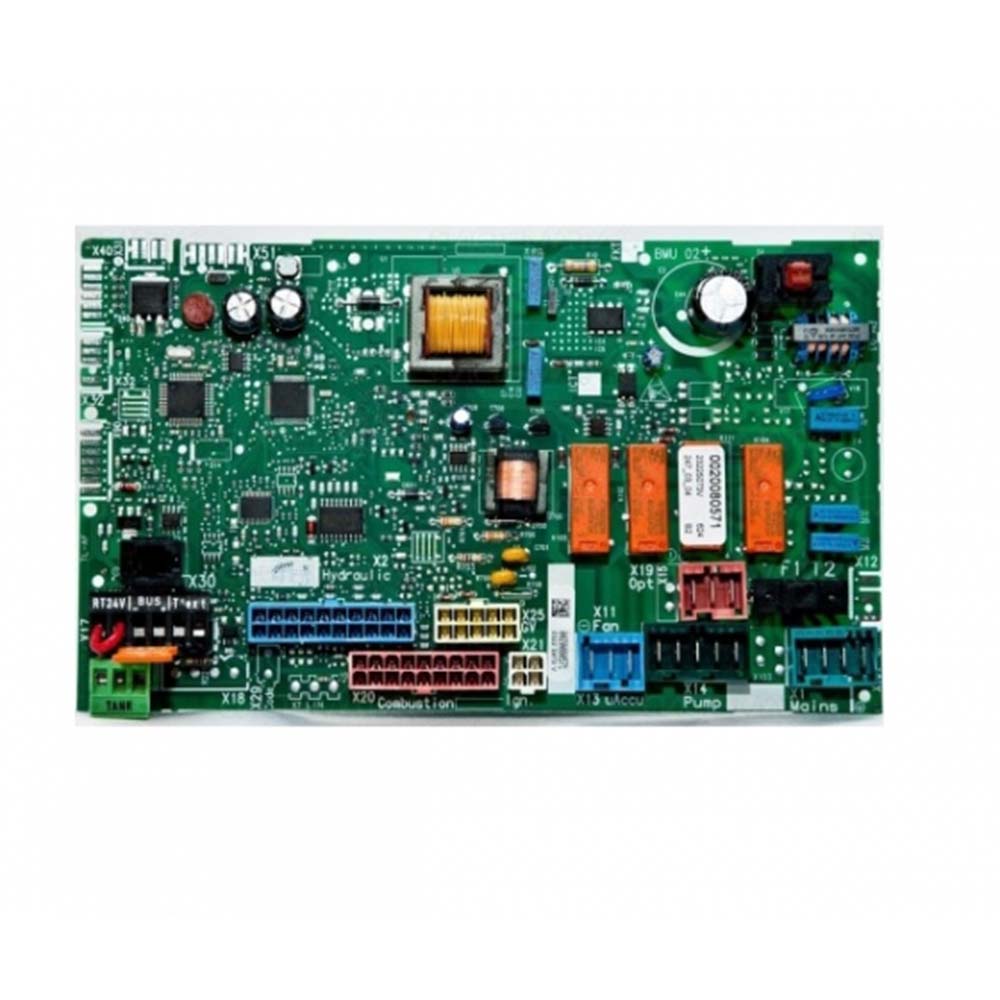

Для защиты платы управления Protherm рекомендует установку стабилизатора напряжения.

Котел Гепард PROTHERM 23 MOV (23 кВт, атмосферный)

Газовый котел PROTHERM Гепард 23 MOV (23 кВт) купить в Ижевске

Серия Гепард - это настенные газовые двухконтурные котлы мощностью 11 и 23 кВт для отопления и водоснабжения. Стальной пластинчатый теплообменник обеспечивает надежность и эффективность системы. Жидкокристаллический дисплей позволяет контролировать весь процесс работы котла и получать полную информацию о настройках и возможных неполадках.

Котлы Гепард предназначены для установки в квартирах, жилых домах и дачных домиках. Модели 11 MTV и 23 MTV оборудованы коаксиальной системой отходящих газов и не требуют подключения к дымоходу. Таким образом, это идеальный вариант для установки котла в помещениях, где нет стационарного дымохода или его устройство сильно затруднено.


Особенности

— Двухконтурные газовые котлы.

— Открытая камера сгорания.

— Мощность 11 / 23,3 кВт.

— КПД 90,3%.

— Плавная автоматическая модуляция пламени горелки.

— Независимое регулирование тепловых нагрузок контуров отопления и ГВС.

— Устойчивый к коррозии и накипи стальной пластинчатый теплообменник.

— Приготовление горячей воды 11 л/мин. (при ∆t=30°С).

— Управление котлом при помощи встроенного микропроцессора.

— Автоматическая диагностика работы котла.

— Жидкокристаллический дисплей, на котором отображается температура и давление теплоносителя в системе отопления, индикация неисправностей, а так же индикация необходимости проведения профилактического обслуживания оборудования.

— Режимы управления ЗИМА-ЛЕТО, КОМФОРТ.

— Возможность работы с погодозависимой автоматикой (оборудование приобретается отдельно).

— Встроенный циркуляционный насос с автоматическим воздухоотводчиком.

— Контроль наличия пламени.

— Защита от замерзания.

— Защита от перегрева.

— Система антиблокировки циркуляционного насоса.

— Контроль тяги в дымоходе.

— Встроенный подпитывающий вентиль для заполнения системы отопления.

— Возможность работы на магистральном и сжиженном газе.

Protherm Гепард 23 MTV, Настенный газовый котёл Протерм

Настенный газовый двухконтурный котёл Protherm Гепард 23 MTV для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике.
Предназначен для установки в квартирах, жилых домах и дачных домиках. Котёл Протерм Гепард относятся к отопительным приборам повышенной комфортности, отличается удобством в использовании и обслуживании.

Модель Гепард 23 MTV предполагает применение коаксиальной системы отходящих газов, что позволяет устанавливать ее в помещениях, где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.

С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы.

Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. В режиме приготовления горячей воды управление мощностью аппарата происходит по расходу нагреваемой воды, что позволяет поддерживать постоянную температуру горячей воды.

Хатарктеристики котла Protherm Гепард 23 MTV

  • автоматическая модуляция пламени горелки;
  • независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения;
  • стальной пластинчатый теплообменник ГВС;
  • управление котлом при помощи встроенного микропроцессора;
  • автоматическая диагностика работы котла;
  • жидкокристаллический дисплей, на котором отображается температура и давление теплоносителя в системе отопления; индикация неисправностей, а так же индикация необходимости проведения профилактического обслуживания оборудования;
  • режим управления ЗИМА-ЛЕТО;
  • возможность работы с погодозависимой автоматикой;
  • контроль наличия пламени;
  • защита от замерзания;
  • защита от перегрева;
  • система антиблокировки циркуляционного насоса;
  • контроль тяги в дымоходе;
  • встроенный подпитывающий вентиль для заполнения системы отопления;
  • встроенный циркуляционный насос с автоматическим воздухоотводчиком.

Конструкциякотла котла Protherm Гепард 23 MTV

  1. Мембранный расширительный бак

  2. Реле температуры отходящих газов (функция безопасности)

  3. Гидравлический блок

  4. Блок электроники

  5. Электрод розжига

  6. Электрод контроля пламени

  7. Горелка

  8. Первичный теплообменник

  9. Внешний датчик отходящих газов (защитная функция)

  10. Внутренний датчик отходящих газов (защитная функция)

Конструкция гидравлического блока котла Protherm Гепард

  1. Предохранительный клапан

  2. Датчик давления

  3. Вторичный теплообменник

  4. Быстродействующий воздухоотводчик

  5. Насос системы отопления

  6. Газовая арматура

  7. Приоритетный переключающий клапан

Газовый котел Протерм Гепард 23 МТВ и МОВ

Европейское газовое отопительное оборудование уже давно стало не просто конкурентно-способным на мировом рынке, но и заняло лидирующие позиции в некоторых странах. К примеру, чешские газовые котлы Протерм Гепард популярны в Европе и странах бывшего СССР.

Принцип работы и технические особенности оборудования

Котлы Гепард выпускаются мощностью в 23 кВт, при этом они способны обеспечивать отоплением и горячей водой небольшие жилые дома, квартиры в многоэтажных домах и малые промышленные предприятия. Подогрев воды и теплоносителя отопительной системы происходит в теплообменнике изготовленного из стали. Пластинчатая форма теплообменника увеличивает площадь поглощения тепла вырабатываемого в результате сжигания природного газа.

Образующиеся в результате горения газа остаточные продукты выводятся через коаксиальный дымоход, поставляемый в комплекте с газовым котлом Протерм Гепард 23 МТВ, или приобретаемым отдельно. Приток кислорода в закрытую камеру сгорания производится принудительной системой вентиляции через внешний канал коаксиального дымохода.

Для необходимого контроля и управления котлом предусмотрен небольшой ЖК-дисплей, расположенный на фронтальной поверхности. На дисплее наглядно отображается текущая рабочая программа и дополнительные индикаторы, отслеживающие нормальную работу всех компонентов в процессе самодиагностики. К ним относятся:

  1. Защита от замерзания теплоносителя в котле, автоматически включающая циркуляционный насос и горелку при опускании температуры ниже заданных параметров.
  2. Защита от перегрева позволяет уберечь котел газовый Protherm Гепард 23 MTV от прогара топки.
  3. Контроль горения газа в камере сгорания, автоматически отключающий подачу газа, если горелка тухнет.
  4. Датчик тяги, отключающий подачу газа в котел в случае отсутствия или нестабильной тяги.


Для улучшения технических показателей и возможности работы в закрытых отопительных системах, котёл Protherm Гепард 23 MTV оборудован встроенным циркуляционным насосом. Для отвода воздуха из системы в насосе предусмотрен стравливающий клапан, автоматически ликвидирующий воздушные пробки. В насос встроена дополнительная опция защиты циркуляционного насоса от отключения или блокировки.

Модуляционная горелка дает возможность плавной регулировки нагрева воды и теплоносителя, нагрузку на оба контура можно изменять по отдельности. Увеличение мощности и переключение режимов работы котла на ГВС происходит, как только открывается кран горячей воды. Котел способен подавать до 11 литров воды в минуту, нагретой до температуры +60С, при условии, что температура входящей воды будет в районе +30С.

По необходимости настенные газовые котлы Protherm Гепард 23 MTV могут оснащаться системой климат контроля и погодозависимой аппаратурой, способной автоматически изменять температуру нагрева при изменении погодных условий окружающей среды.

Преимущества и недостатки

Недостатков у настенных газовых котлов Протерм Гепард23 MTV практически нет. Единственное – как и другое подобное оборудование, Гепард 23 не способен работать без электричества. Преимуществ у обогревателей гораздо больше:

  1. Газ природный или бытовой является относительно дешевым видом топлива, доступным в любых регионах через центральные газораспределительные магистрали или закаченный в баллоны и газгольдеры.
  2. Уровень вредных выбросов минимален и в основном состоит из углекислого газа.
  3. Компактные размеры оборудования позволяют монтировать его в помещениях с ограниченной площадью.
  4. Полная автоматизация рабочих процессов дает возможность работать оборудованию без участия человека длительное время.
  5. Встроенные системы безопасности обеспечивают надежную работу котла на протяжении всех эксплуатационных сроков.

Упрощенная модель

Более дешевой моделью оборудования можно считать газовый настенный котел Protherm Гепард 23 MOV с открытой камерой сгорания и естественным отводом продуктов горения. Такая конструкция исключает необходимость установки сложной системы с принудительной тягой в топке и дает возможность подключать котельное оборудование к обычной низкотемпературной дымоходной трубе, а не к коаксиальному пароотводящему каналу. В остальном котлы серии MOV не отличаются от высококачественных, технологически развитых котлов марки ПРОТЕРМ MTV.

Монтаж

Установка котла достаточно простая, хоть и требует наличие опыта и квалификации в подобной области. Котельное оборудование предусматривает дополнительный клапан, позволяющий заполнять систему отопления теплоносителем в случае его выпаривания или изменения объема в результате перепадов температуры. Для компенсации давления в системе в котле предусмотрен встроенный расширительный бак небольшого объема.

Монтаж котла производится на любой подходящей вертикальной поверхности. Единственное требование при выборе места для установки котла – это возможность подключения дымоотводящей системы согласно общепринятым стандартам.

Protherm Гепард 23 MOV

Комфортность жизни зависит от наших привычек. Свои жилища мы оформляем по собственному вкусу, учитывая современные тенденции, новейшие технологические разработки и передовые достижения научной мысли.

Конечно же, каждому хочется иметь во всём и отличные внешние параметры, и высочайшие характеристики внутреннего содержания. Котлы protherm гепард 23 mov - это наилучшее сочетание отличных внешних качеств и рабочих показателей. Оборудование протерм гепард 23 mov предназначено для жилых помещений, отличается высоким уровнем удобства в эксплуатации. Красивый внешний вид, скрытая соединительная система труб, надежные и долговечные элементы котла, повышенная электробезопасность, бесшумная работа – и котлы Protherm гармонично вписываются в интерьер.

Котлы Protherm Гепард 23 MOV.

Помимо привлекательной цены и высокой надежности, изделие protherm гепард 23 mov является удобным в использовании. Датчики дисплея, управляемые процессором, сообщат всю необходимую информацию о состоянии системы, давлении, температуре воды, легко настроятся под погодные условия и заданные режимы, зависящие от времени года и наших индивидуальных потребностей. Protherm гепард 23 mov - котлы, которые создадут самые наилучшие условия для жизни в домах с индивидуальным газовым отоплением.


Тип: настенный двухконтурный
Мощность (кВт): 8,5-23
Топливо: газ
Минимальная потребляемая тепловая мощность (Q min, кВт): 10,4
Максимальная потребляемая тепловая мощность (Q max, кВт): 25,8
Минимальная полезная тепловая мощность при 80/60 С (P min, кВт): 9,0
Максимальная полезная тепловая мощность при 80/60 С (P max, кВт): 23,3
Заводская настройка мощности для режима отопления (кВт): 15
КПД на минимальной мощности при 80/60 C (%): 86,5
КПД на максимальной мощности при 80/60 C (%): 90,3
Минимальный расход ОВ (л/ч): 400
Минимальный расход ОВ при изменении T=20 C (л/ч): 1000
Минимальная температура ОВ (С): 38
Максимальная температура ОВ (С): 80
Расширительный бак (л): 5
Компенсационное давление расширительного бака (бар): 0,75
Максимальное рабочее давление предохранительного клапана, ПСК (бар): 3
Минимальная полезная мощность в режиме ГВС (кВт): 9,0
Максимальная полезная мощность в режиме ГВС (кВт): 23,3
Минимальное тепловое излучение (Q min) в режиме ГВС (кВт): 10,4
Максимальное тепловое излучение (Q min) в режиме ГВС (кВт): 25,8
Минимальная температура ГВС (С): 38
Максимальная температура ГВС (С): 60
Расход ГВ при изменении T=30 C (л/мин): 11
Функция комфорт ГВС: нет
Минимальный расход ГВ для режима ГВС (л/мин): 1,7
Ограничитель расхода холодной воды (л/мин, цвет): 10, синий
Минимальное давление ГВС (бар): 0,5
Рекомендуемое давление ГВС (бар): 2
Максимальное давление ГВС (бар): 10
Сетевое напряжение (В): 230
Максимальная потребляемая мощность (Вт): 92,0
Ток (А): 0,4
Электрическая защита: IPX4D
Категория газа: II2h4+
Количество инжекторов: 14

Настенный газовый котел protherm cheetah 23 мтв.

Газовый двухконтурный котел Cheetah от Protherm. Рассмотрим подробнее технические характеристики
.

Читайте в статье

Protherm cheetah 23 mtv

Рассмотрим подробнее котел Protherm Cheetah 23 mtv. Это одна из самых популярных моделей настенных газовых котлов. Они востребованы как среди владельцев частных домов, так и среди владельцев квартир в городе.

Этот котел привлекает внимание отличными техническими характеристиками и относительно невысокой стоимостью по сравнению с другими изделиями Protherm.... Технические характеристики Protherm Cheetah 23 MTV:

Технические характеристики Protherm Cheetah 23 MTV:

  • Тип установки: настенный;
  • горячее водоснабжение: есть;
  • максимальная мощность: 23,3 кВт;
  • Камера сгорания: закрытая (мтв).

Что касается камеры сгорания, то они и закрытые, и открытые. Закрытые камеры обозначаются в названии котла буквами - mtv, а открытые - буквами mov.

Котлы серии Cheetah бывают обоих типов. Однако наиболее удобна камера сгорания - МТВ, ведь она позволяет установить устройство в любом помещении. Дело в том, что закрытый тип камеры не имеет дымохода. Достигается это с помощью коаксиальной системы выпуска отработавших газов, то есть здесь используется двойная труба. Это позволяет одновременно втягивать воздух с улицы и выводить продукты горения.

Установить настенный или навесной Protherm модель гепарда 23 мтв - бизнес не очень дорого и быстро , потому что это бездымный котел.Для горячего водоснабжения вода нагревается в пределах 38-60 градусов, а для отопления в районе 38-80 градусов. Если возникает проблема с жесткостью воды, изделие может быстро засориться, что приведет к неожиданному отключению, потере горячей воды и стуку. Поэтому следует сразу установить фильтр.

Стоимость изделия Protherm Cheetah 23 mtv ненамного дороже отопительного оборудования эконом-класса. Однако он отличается хорошей сборкой и сроком службы , а также подлежит ремонту. Важным моментом является установка агрегата, так как неправильная самонастройка может привести к неисправности в системе. Поэтому лучше обратиться за помощью к специалисту.

Сервисные центры Protherm

Для вашего удобства мы собрали всю необходимую информацию, связанную с сервисным обслуживанием
инструментов и оборудования. Здесь вы найдете адреса лицензированных сервисных центров, расположенных в вашем городе
(населенный пункт определяется автоматически или на ваш выбор).

Выберите город:
AbakanAlmetevskAnapaAstrahanBatayskBelgorodBereznikiVladikavkazVolgogradVoronezhEkaterinburgIvanovoIzhevskIrkutskKazanKalugaKirovKovrovKostromaKrasnodarKurskLermontovLipetskMagnitogorskMahachkalaMiassMoskvaNizhnevartovskNizhny NovgorodNizhny TagilNovorossiyskOmskOrelOrenburgOrskOtradnyyPenzaPermRostov-на-DonuSamaraSankt-PeterburgSaranskSaratovSmolenskSochiStavropolTaganrogTambovTverTolyattiTulaTyumenUlyanovskUfaHanty-MansiyskCheboksaryChelyabinsk

Эффективные газовые котлы Protherm и особенности их установки

После покупки котла, необходимо проверить отсутствие внешних повреждений на теле и комплектность поставляемого товара. Инструкция прямо запрещает гепарду самостоятельно подключать газовый двухконтурный настенный котел. Монтаж имеет право проводить лицензированные специалисты, поэтому без вызова мастеров для подключения котла не обойтись. Первоначальный запуск устройства и подключение к тепловой сети в обязательном порядке под наблюдением специалиста. А как на законных основаниях подключить индивидуальное отопление в квартире, читайте.

Внимание! Нарушение правил установки и подключения котла может привести к аннулированию гарантии производителя.

Котел Cheetah имеет два режима дымоудаления

В линейку входят две модели нагревателей:

  • с естественным дымоудалением 23 MOV;
  • с принудительным выхлопом дыма 23 МТВ.

Эту информацию о котле Протерм Гепард можно найти в инструкции. В агрегатах с естественной тягой камера сгорания открытого типа, то есть негерметичная. Воздух для пламени в таких обогревателях идет из помещения, в котором он установлен (точнее, он подвешен на стене, так как все они настенные). Это ни хорошо, ни плохо. Просто нужно почаще проветривать комнату. Для таких котлов необходим стационарный дымоход. Про, как установить дымоход для газового котла, мы уже писали, поэтому не будем повторяться.

Неважно, нет ли возможности установить стационарный дымоход, ведь для агрегатов с принудительным дымоудалением он не нужен (см. Котлы бездымные). Такие котлы гепард называют коаксиальными. Дым выходит через коаксиальную трубу ... Ее выводят на улицу прямо через стену, что очень удобно. Преимущество коаксиального дымохода в том, что он не только удаляет дым, но и подает кислород в камеру сгорания. Кстати, именно в таких агрегатах он запломбирован.

Учитывая, сколько весит 1 секция чугунной батареи, нужно позаботиться о ее надежной фиксации.

Сталь намного легче, но и хуже аккумулирует тепло.

Циркуляция газа в коаксиальном дымоходе (в обе стороны) принудительная.За это отвечает установленный над камерой сгорания вентилятор. Он работает от сети, поэтому такие котлы потребляют больше электроэнергии.

Технические характеристики

* Точные характеристики уточняйте у продавца.

Общие характеристики

Технические характеристики

Максимальное давление в контуре ГВС 10 бар
Емкость расширительного бака 5 л
Минимальная температура в контуре ГВС 38 ° C
Максимальная температура в контуре ГВС 60 ° C
Давление сжиженного газа 30 мбар
Максимальное давление в отопительном контуре 3 бара
Варочная панель Не
Газовый котел тип конвекционный
10.7 кВт
Производительность по горячей воде при t 30 ° C 11 л / мин
Напряжение сети однофазное
Номинальное давление газа на входе 20 мбар
Битермальный теплообменник Не
Расширительный бак есть
Циркуляционный насос есть
Номинальное давление природного газа (мин. ) 13 мбар
25 кВт

Характеристики подключения

Используемое топливо

Контроль и диагностика

Системы защиты

Размеры и вес

Настенный газовый котел Протерм Гепард 23 Неисправности МТВ, устраняемые самостоятельно

Таких неисправностей немного.Газовые котлы - оборудование повышенной опасности, поэтому непрофессиональное вмешательство может привести в лучшем случае к потере гарантии, а в худшем - к очень неприятным последствиям - поломке дорогой автоматики или пожару. Инструкция по эксплуатации котлов Протерм запрещает самостоятельное вмешательство и ремонт внутреннего оборудования котла. Все такие работы должны выполняться специалистами. Некоторые исключения и действия пользователя в этих случаях описаны ниже.

В процессе эксплуатации была собрана статистика и определены наиболее частые неисправности на установке для настенного газового котла Протерм Гепард 23 MTV:

  • На дисплее отображается ошибка f28. Появляется при неудачной попытке запустить (зажечь) котел. При появлении такой ошибки необходимо произвести продувку форсунок котла и проверить подачу газа, а затем попробовать запустить котел. Если возгорания не произошло, то следует вызвать мастера из сервисного центра.
  • Появилась ошибка f75. Эта ошибка указывает на неисправность датчика давления. Он не мог исправить скачок давления. Это неисправность внутри котельного оборудования и должна быть вызвана специалистом сервисного центра.

Следует помнить, что несоблюдение инструкции и порядка эксплуатации котла ведет к аннулированию гарантии.

Парапетный котел Cheetah и его технические характеристики

Газовый котел Cheetah имеет две очень популярные модели. В техническом обозначении котла могут быть такие надписи - 23МОВ или 23МТВ. очень популярны, поэтому оборудование необходимо выбирать разумно.

Расшифровка этих обозначений проста, но знать ее нужно:

  1. 23 - номинальная мощность котла отопления;
  2. MOV - естественный метод удаления продуктов сгорания;
  3. MTV - принудительный метод удаления продуктов сгорания.

Газовый котел Proterm Gepard 23 MTV, созданный компанией protherm, предназначен для установки на стены квартир, частных домов, коттеджей и дач. Котел двухконтурный, поэтому проблем с горячей водой не будет. Наличие жидкокристаллического дисплея позволяет постоянно контролировать процесс работы, исправность котла и системы отопления.

Экономный расход газа Protherm Cheetah 23 Настенный газовый котел MTV выполнен благодаря возможности подключения датчика температуры или комнатного термостата.Данная модель не требует подключения к дымоходу, а значит, может быть подключена практически в любом помещении, так как имеет закрытую камеру сгорания, а отвод продуктов сгорания осуществляется через горизонтальный коаксиальный дымоход, выводимый через наружную стену помещения. .

Основные технические характеристики:

  • максимальная подача горячей воды - 11 л / мин;
  • рентабельность (эффективность) - 93,2%;
  • диапазон ручной регулировки мощности котла - 8. 5 - 23,3 кВт;
  • номинальная мощность котла - 23,3 кВт;
  • Тип котла - парапетный, настенный, двухконтурный;
  • производитель - Чехия, Protherm;
  • рекомендуемая площадь обогрева 240 кв.м;
  • ориентировочная цена - 38 892 рубля;
  • гарантия производителя - 24 месяца;
  • Уровень рабочего давления газа - (0,5 - 3,0) бар.

Кроме того, котел Протерм Гепард 24 кВт, инструкция которого подробно описывает правила эксплуатации и регулирования температуры, оснащен дисплеем.На дисплее отображается информация о текущем состоянии и неисправностях продукта.

Комплектация и технические характеристики котлов Cheetah

Газовый котел Cheetah, независимо от модели, подключается к электросети. Где бы вы ни жили, всегда случаются скачки напряжения или отключения электроэнергии. Поэтому для бесперебойной работы отопления и ГВС рекомендуется ИБП для котла (источник бесперебойного питания). В состав котла Cheetah входят: двухступенчатый циркуляционный насос

  • ;
  • расширительный бачок 5 л;
  • микропроцессор с возможностью подключения внешнего датчика температуры и разъема eBus;
  • Электрозащита IPX4D.

Перенос батареи на лоджию по закону запрещен. Переделать проект обязательно.

бывает разных типов: ручной и автоматический.

Есть подпитка на ГВС. Также его можно использовать для заполнения системы отопления. Спереди находится ЖК-дисплей. Технические характеристики:

  • мощность: мин. 9 кВт, макс. для 23 МОВ 23 кВт, а для 23 МТВ 24,6 кВт;
  • КПД для 23 МОВ составляет 89,5%, а для 23 МТВ - 91,1%;
  • температура выхлопных газов 110 градусов;
  • максимальная температура охлаждающей жидкости - 83 градуса, горячего водоснабжения - 65 градусов;
  • максимальное рабочее давление отопления - 3 атмосферы, горячего водоснабжения - 10 бар;
  • потребляемая мощность для 23 МОВ составляет 92 Вт / ч, а для 23 МТВ - 156 Вт / ч.

Оба котла имеют одинаковые габариты (высота / ширина / глубина) 74x41x31 см. Вес без воды - 13 кг.

Купленный товар Вы можете забрать самостоятельно или воспользоваться службой доставки по Москве и Московской области. Сделав заказ сегодня, завтра вы получите его в свое распоряжение. При необходимости вы можете воспользоваться службой оперативной доставки и получить товар уже сегодня.

Доставка до подъезда (возможность подъема на этаж уточняйте у менеджера)

Доставка осуществляется ежедневно с 9.00 до 21.00 включая выходные и праздничные дни.

Точные сроки доставки уточняйте у менеджера!

Пункты выдачи

Стоимость доставки по Москве и Московской области:

  • В пределах МКАД - от 0 до 500 рублей , (индивидуальная стоимость доставки указана в карточке товара)
  • За МКАД до 10 км - 700 руб. ,
  • За МКАД более 10 км - 700 руб. + 30 руб. За каждый километр .
  • В регионы доставка Транспортной компанией (рассчитывается индивидуально).

Стоимость доставки

км от МКАД

700 руб.

Выгрузка негабаритных грузов осуществляется силами и средствами заказчика.

Деньги передаются курьеру напрямую при получении товара. Этот способ пользуется наибольшей популярностью у покупателей благодаря простоте и удобству расчета.

Оплата кредитной картой курьеру при получении

Курьер имеет в наличии портативный банковский терминал, который позволяет клиентам «Тепловод-Сервис» оплачивать товары банковскими пластиковыми картами (возможность оплаты банковской картой уточняйте у менеджера).

Оплата кредитной картой на сайте

Для выбора оплаты с помощью банковской карты на странице «Корзина» необходимо выбрать пункт «Оплата банковской картой на сайте».

Оплата осуществляется через ПАО СБЕРБАНК с использованием банковских карт следующих платежных систем:


После нажатия на кнопку «ОПЛАТА ОНЛАЙН» вы будете перенаправлены на платежный шлюз Сбербанка России для ввода реквизитов карты.

Пожалуйста, заранее подготовьте пластиковую карту.Дополнительно необходимо ввести свое полное имя, адрес электронной почты, номер контактного телефона, а также номер бронирования для идентификации плательщика. Связь с платежным шлюзом и передача информации осуществляется в защищенном режиме с использованием протокола шифрования SSL.

Если ваш банк поддерживает технологию безопасных онлайн-платежей Verified By Visa или MasterCard Secure Code, вам также может потребоваться ввести специальный пароль для совершения платежа. Способы и возможность получения паролей для совершения интернет-платежей Вы можете уточнить в банке, выпустившем карту.

Этот сайт поддерживает 256-битное шифрование. Конфиденциальность сообщается персональной информацией, предоставленной ОАО «Сбербанк России». Введенная информация не будет передана третьим лицам, за исключением случаев, предусмотренных законодательством Российской Федерации. Платежи по банковским картам осуществляются в строгом соответствии с требованиями Visa Int. и MasterCard Europe Sprl.

При оплате кредитной картой проценты не взимаются.

Оплата - это перевод денежных средств с расчетного счета покупателя на счет продавца, мы работаем по единой системе налогообложения с НДС. Доставка товара осуществляется после поступления денежных средств на расчетный счет компании ООО «Тепловод-Сервис». Этот метод используется в расчетах юридических лиц.

Наши реквизиты

    Общество с ограниченной ответственностью «Тепловод-Сервис»

    ОГРН: 1105003006162

    ИНН: 5003088884

    КПП: 500301001

    БИК: 044525225

    Банк: ПАО «Сбербанк России»

    Об / с: 40702810838060011732

    К / с: 30101810400000000225

    Юр.адрес: 142718, Московская область, Ленинский район, Булатниковское сельское поселение, Варшавское шоссе, 21 км., офис Б-6

Особые условия

    Для товаров со статусом «Под заказ» на сумму до 100 000 руб. предоплата не требуется.

    Для товаров в статусе «Под заказ» свыше 100 000 руб. предоплата 30% обязательна.

  • По любой отправляемой позиции транспортной компанией требуется 100% оплата.

Отзывы о хорошем "Котел настенный двухконтурный Protherm Cheetah 23 MTV turbo"

Для этого товара пока нет обзоров.Ваш отзыв будет первым!

Наличие собственной системы отопления позволяет получить значительную экономию за счет более эффективного использования оборудования, снижения расхода топлива и использования оборудования только при необходимости.

В странах Европы преимущество этого вида теплоснабжения было понято давно, поэтому производство отопительных котлов там широко развито.

Самыми рациональными с точки зрения экономичности и удобства использования считаются газовые котлы, ассортимент которых достаточно широк.

В средний ценовой сегмент входит продукция компании.

Котлы серии Гепард применяются для отопления и подачи горячей воды в частные дома или квартиры достаточной площади.

Произведено в Словакии и полностью соответствует всем европейским требованиям качества и безопасности.

Котлы

Cheetah выпускаются только в навесном () исполнении, имеют отдельный теплообменник из нержавеющей стали и полную систему саморегулирования. Они способны одновременно обеспечивать электроэнергией отопительный контур и горячее водоснабжение, что обеспечивает максимальное удобство для домовладельцев.

Привлекательный внешний вид и компактные размеры позволяют устанавливать агрегаты на кухне или в других помещениях, где они не будут выделяться среди других предметов мебели.

Типы котлов

Есть две модели котлов Cheetah :

  • Атмосферный (с открытой камерой сгорания и естественным дымоудалением).
  • Закрытый или с турбонаддувом (используется вентилятор для подачи воздуха в камеру сгорания и принудительного отвода выхлопных газов).

Модели с атмосферной горелкой не рекомендуется устанавливать на кухнях из-за возможности появления запаха дыма из-за внешних воздействий. Например, сильный ветер или обледенение дымохода могут вызвать уменьшение тяги, чреватое задымлением помещения.

Атмосферные агрегаты целесообразно устанавливать в отдельных камерах с качественной вентиляцией.

Котлы с турбонаддувом полностью безопасны и могут быть установлены в жилых помещениях или на кухне.

Гарантированно удаляют выхлопные газы, сохраняя воздух в помещении чистым. .

Оба варианта имеют полноценную систему самодиагностики, которая постоянно следит за состоянием всех узлов и сразу же уведомляет о возникновении нештатных ситуаций.

Модели серии

Модельный ряд Cheetah представлен установками двух типов :

  • Protherm Cheetah 23 MTV.
  • Protherm Cheetah 11 MTV.

Выбор того или иного варианта привязан к площади обслуживаемого дома или другого помещения.

Показатель мощности примерно соответствует площади, разделенной на 10. Используя этот метод, вы можете рассчитать для себя наиболее удачный показатель и выбрать оптимальный тип агрегата.

Нет необходимости покупать котел гровера. Завышенная мощность агрегата вызывает нарушение рабочего режима, что быстро разрушает агрегаты и элементы котла. Необходимо стремиться к максимальному соответствию мощности и размеров помещения.

Технические условия

Рассмотрим параметры котлов Protherm Cheetah 23 MTV :

Устройство

Конструкция котла Protherm Cheetah 23 MTV имеет базовый состав узлов и конструктивных элементов, характерный для большинства конвективных установок этого типа.

К основным блокам блока относятся :

  • Горелка газовая из хромоникелевого сплава.
  • Первичный медный теплообменник.
  • Гидравлическая группа, в которую входят трехходовой клапан, устройства подпитки и слива и другие элементы.
  • Вторичный теплообменник из нержавеющей стали.
  • Циркуляционный насос Grundfos.
  • Вентилятор турбокомпрессора.
  • Расширительный бак объемом 5 литров.
  • Электронная плата управления с микропроцессором, подключенным к внешней панели дисплея.
  • Система датчиков самоконтроля, которая постоянно контролирует состояние всех элементов котла и сигнализирует об ошибках.

Котел работает по типовой схеме. Теплоноситель поступает в теплообменник, где нагревается до максимальной температуры.

Затем он удаляется и поступает во вторичный теплообменник, где нагревается горячая вода. После этого жидкость поступает в трехходовой клапан, частично смешивается с обратным потоком и приобретает заданную температуру, соответствующую заданному режиму нагрева. Затем вытяжной воздух выходит во внешний контур отопления.

Отопление включает газовую горелку, которая автоматически запускается или выключается при достижении установленных пределов температуры теплоносителя.

Подача воздуха для организации оптимального горения обеспечивается вентилятором, который одновременно создает тягу для отвода продуктов сгорания газа. Забор воздуха производится из внешнего отсека коаксиального дымохода, приобретаемого отдельно.

Работа всех узлов контролируется системой датчиков, которые следят за наличием пламени, давления газа или воды и сигнализируют обо всех сбоях или неисправностях. О возникновении каких-либо проблем сразу же свидетельствует буквенно-цифровой код на дисплее, указывающий на ту или иную ошибку.

Полный список кодов доступен в руководстве пользователя .

Инструкция по настройке, подключению и запуску

После доставки котел устанавливается на заранее выбранную поверхность. В комплект поставки входит специальный кронштейн, который крепится на прочной стене. Не допускается установка на гипсокартонные поверхности, тонкие или временные перегородки с малой несущей способностью.

После установки все соответствующие трубопроводы подсоединяются :

  • Газоснабжение.
  • Прямой и обратный трубопровод отопительного контура.
  • Холодное водоснабжение.

Работы по подключению всех коммуникаций необходимо проводить аккуратно, с соблюдением всех технологических требований.

Соединения газовых труб проверьте на герметичность с помощью мыльной воды. После этого котел подключается к электросети.

Необходимо проверить правильность подключения фазы к соответствующему электроду, иначе котел не запустится.

Заполнение водой до достижения номинального давления, которое отображается на дисплее .

Клапан подпитки открывается, система медленно наполняется водой, чтобы воздух мог выйти. После этого освобождаются воздушные пробки в котле и радиаторах, после чего давление снова корректируется.

Первый запуск котла - это кратковременный запуск агрегата для проверки работоспособности и правильности подключения и регулировки. Обнаруженные неисправности немедленно устраняются, ослабленные соединения тщательно герметизируются.

Иногда первый запуск сразу прерывается появлением. Это следствие воздушной пробки в насосе или другом агрегате.

Ошибка сбрасывается, и попытка повторяется. ... Иногда первый запуск необходимо повторить несколько раз, пока из насоса не выйдет воздух. ...

ПРИМЕЧАНИЕ!

Подключение и первый запуск должны выполняться сотрудниками сервисного центра, которые правильно настроят параметры котельной системы. Самонастройка и запуск котла автоматически аннулируют гарантийное соглашение, в обслуживании будет отказано.

Отзывы владельцев

Для того, чтобы информация об эксплуатационных качествах котлов Гепард была сбалансированной и соответствовала действительности, следует учитывать отзывы владельцев:

((отзывовВсего)) /5 Рейтинг владельцев ( 6 голосов)

Ваше мнение

0 "> Сортировать по: Самый последний Наивысший результат Самый полезный Наихудший результат

Будьте первым, кто оставит отзыв.

Европейское газовое отопительное оборудование уже давно не только конкурентоспособно на мировом рынке, но и заняло лидирующие позиции в некоторых странах.Например, чешские газовые котлы Proterm Gepard популярны в Европе и странах бывшего СССР.

Принцип работы и технические особенности оборудования Котлы

Cheetah выпускаются мощностью 23 кВт, при этом они способны обеспечивать отопление и горячую воду в небольших жилых домах, квартирах в многоэтажных домах и малых промышленных предприятиях. Нагрев воды и теплоносителя системы отопления происходит в теплообменнике из стали.Пластинчатая форма теплообменника увеличивает площадь поглощения тепла, выделяемого при сгорании природного газа.

Остаточные продукты сгорания газа удаляются через коаксиальный дымоход, поставляемый с газовым котлом Proterm Gepard 23 MTV или приобретаемый отдельно. Приток кислорода в закрытую камеру сгорания осуществляется системой принудительной вентиляции через внешний канал коаксиального дымохода.

Для необходимого контроля и управления котлом есть небольшой ЖК-дисплей, расположенный на передней панели.На дисплее четко отображается текущая рабочая программа и дополнительные индикаторы, которые контролируют нормальную работу всех компонентов в процессе самодиагностики. К ним относятся:

  1. Защита от замерзания теплоносителя в котле, которая автоматически включает циркуляционный насос и горелку при падении температуры ниже установленных параметров.
  2. Защита от перегрева позволяет уберечь газовый котел Protherm Cheetah 23 MTV от выгорания топки.
  3. Контроль горения газа в камере сгорания, автоматически перекрывающий подачу газа, если горелка тухнет.
  4. Датчик тяги, перекрывающий подачу газа в котел в случае ее отсутствия или нестабильной тяги.
Для повышения технических характеристик и возможности работы в закрытых системах отопления котел Protherm Cheetah 23 MTV оснащен встроенным циркуляционным насосом. Для удаления воздуха из системы в насосе есть спускной клапан, который автоматически устраняет воздушные пробки. В насос встроена дополнительная опция защиты циркуляционного насоса от отключения или блокировки.

Модулирующая горелка позволяет плавно регулировать нагрев воды и теплоносителя, нагрузку на оба контура можно изменять отдельно.Увеличение мощности и переключение режимов работы котла на ГВС происходит при открытии крана горячей воды. Котел способен подавать до 11 литров воды в минуту, нагретой до температуры + 60С, при условии, что температура поступающей воды составляет около + 30С.

Настенные газовые котлы Protherm Cheetah 23 MTV могут быть оснащены системой климат-контроля и погодозависимым оборудованием, которое может автоматически изменять температуру нагрева при изменении погодных условий.

Достоинства и недостатки

Недостатков настенных газовых котлов Протерм Гепард23 МТВ практически нет. Единственное - как и другое подобное оборудование, Cheetah 23 не может работать без электричества. У обогревателей гораздо больше преимуществ:
  1. Природный газ или бытовой газ - относительно дешевый вид топлива, доступный в любом регионе через центральные газораспределительные магистрали или закачанный в баллоны и т. Д.
  2. Уровень вредных выбросов минимален и в основном состоит диоксида углерода.
  3. Компактные размеры оборудования позволяют устанавливать его в помещениях с ограниченной площадью.
  4. Полная автоматизация рабочих процессов дает возможность долгое время эксплуатировать оборудование без вмешательства человека.
  5. Встроенные системы безопасности обеспечивают надежную работу котла на протяжении всех периодов эксплуатации.

Упрощенная модель

Более дешевой моделью оборудования можно считать газовый настенный котел Protherm Cheetah 23 MOV с открытой камерой сгорания и естественным отводом продуктов сгорания. Такая конструкция исключает необходимость установки сложной системы с наддувом в топке и дает возможность подключать котельное оборудование к обычному низкотемпературному дымоходу, а не к коаксиальному пароводу. В остальном котлы серии MOV ничем не отличаются от качественных, технологичных котлов марки PROTERM MTV.

Газовый котел Cheetah производства компании «Протерм». В принципе хорошо зарекомендовал себя на российском рынке, но сначала с этими устройствами были проблемы.У некоторых котлов были проблемы с программным обеспечением и работой мозга. Со временем производители это учли, и сейчас возникновение ошибок - скорее исключение из правил. К комплектующим претензий нет, их качество не вызывает вопросов.

Котел Гепард - двухконтурный

Начнем с того, что котел газовый гепард двухконтурный. Это значит, что данный агрегат может одновременно нагревать теплоноситель для системы отопления, а также воду для горячего водоснабжения.Это возможно благодаря двум теплообменникам.

В камере сгорания над пламенем устанавливают теплообменники - это змеевики, по которым течет вода. Они сделаны из меди, с ребрами на змеевике для увеличения площади теплообмена. Таким образом, за короткое время, в течение которого жидкость находится в теплообменнике, она успевает нагреться до уровня, установленного пользователем.

Для отопления задается температура теплоносителя во всей системе, а для ГВС - степень нагрева в непрерывном режиме.Максимально допустимая температура воды для горячего водоснабжения - 65 градусов. При расходе 11,4 л / мин перепад температур составляет 30 градусов.

Например, если подпитка из водопровода имеет температуру 15 градусов, то котел может производить 11,4 литра воды в минуту при температуре 45 градусов. Котлы Cheetah оснащены функцией горячего старта. Всего за 2 секунды устройство нагревает проточную воду до необходимого уровня. То есть, открыв кран, не нужно слить воду, которая не успела нагреться.

Котел Cheetah имеет два режима дымоудаления

В линейку входят две модели обогревателей:

  • с естественным дымоудалением 23 MOV;
  • с принудительным выхлопом дыма 23 МТВ.

Эту информацию о котле Протерм Гепард можно найти в инструкции. В агрегатах с естественной тягой камера сгорания открытого типа, то есть протекающая. Воздух для пламени в таких обогревателях идет из помещения, в котором он установлен (точнее, он подвешен на стене, так как все они настенные).Это ни хорошо, ни плохо. Просто нужно почаще проветривать комнату. Для таких котлов необходим стационарный дымоход. О, , г. мы уже писали, поэтому не будем повторяться.

Не беда, если нельзя установить стационарный дымоход, ведь для агрегатов с принудительным дымоотводом он не нужен (см.). Такие котлы гепард называют коаксиальными. Дым выходит наружу. Ее выводят на улицу прямо через стену, что очень удобно.Преимущество коаксиального дымохода в том, что он не только удаляет дым, но и подает кислород в камеру сгорания. Кстати, именно в таких агрегатах он запломбирован.

Учитывая, что нужно позаботиться о ее надежной фиксации.

Сталь намного легче, но и хуже аккумулирует тепло.

Циркуляция газов в коаксиальном дымоходе (в обе стороны) принудительная. За это отвечает установленный над камерой сгорания вентилятор. Он работает от сети, поэтому такие котлы потребляют больше электроэнергии.

Комплектация и технические характеристики котлов Гепард

Газовый котел Cheetah вне зависимости от модели подключается к электросети. Где бы вы ни жили, всегда случаются скачки напряжения или отключения электроэнергии. Поэтому рекомендуется установить (источник бесперебойного питания), чтобы отопление и ГВС работали бесперебойно. В комплект котла Cheetah входят:

  • двухступенчатый циркуляционный насос;
  • расширительный бачок 5 л;
  • Микропроцессор
  • с возможностью подключения внешнего датчика температуры и разъема eBus;
  • Электрозащита IPX4D.

P запрещено законом. Переделать проект обязательно.

Бывают разных типов: ручные и автоматические.

Есть подпитка на ГВС. Также его можно использовать для заполнения системы отопления. Спереди находится ЖК-дисплей. Технические характеристики:

  • мощность: мин. 9 кВт, макс. для 23 МОВ 23 кВт, а для 23 МТВ 24,6 кВт;
  • КПД для 23 MOV составляет 89,5%, а для 23 MTV - 91,1%;
  • температура выхлопных газов 110 градусов;
  • максимальная температура охлаждающей жидкости - 83 градуса, горячего водоснабжения - 65 градусов;
  • максимальное рабочее давление отопления - 3 атмосферы, горячего водоснабжения - 10 бар;
  • Энергопотребление
  • для 23 МОВ составляет 92 Вт / ч, а для 23 МТВ - 156 Вт / ч.

Оба котла имеют одинаковые габариты (высота / ширина / глубина) 74x41x31 см. Вес без воды - 13 кг.

характеристики, устройство, установка и отзывы

С наступлением зимы в вашем доме намного больше тепла и уюта. Но владельцев недвижимости радует еще и скромный счет на электроэнергию. Если вы установите в доме газовый котел, то сможете наслаждаться его мощностью и энергоэффективностью. Однако в магазине сегодня представлено огромное количество таких устройств, и сделать правильный выбор порой бывает довольно сложно.Среди прочего вы найдете газовые котлы «Гепард», которые известны российскому потребителю уже несколько лет. Это оборудование недорогое, качественное, а также относится к среднему классу и имеет европейское качество. Убедиться в этом можно, ознакомившись с характеристиками, представленными ниже.

Характеристики

Котлы газовые «Гепард» двухконтурного типа Используются для отопления и обеспечения жилья горячим водоснабжением. Нагрев жидкости осуществляется отдельно, санитарная вода поступает в радиаторы и в ванную комнату, а питьевая вода - на кухню.В систему встроен водонагреватель, объем которого может составлять от 30 до 60 литров. Если в доме несколько точек водозабора, то расходуется больший объем жидкости, в этом случае лучше всего установить второй вариант.

Котлы газовые одноконтурные "Гепард" имеют бойлер косвенного нагрева. При этом возможно максимальное потребление нагретой воды без лишней нагрузки. В конструкциях используются регуляторы комнатной температуры, при этом отопительная жидкость и водопровод нагреваются отдельно.Среди популярных моделей производителя можно выделить Protherm «Пантера 25 КТВ». Это настенное оборудование, максимальная мощность которого составляет 24,6 кВт. Устройство имеет закрытую камеру сгорания и стоит 33 600 рублей. Если мы говорим о модели Protherm «Cheetah 23 MTV», то ее максимальная мощность составляет 23,3 кВт, а стоимость - 27 600 рублей. Серия «Гепард» представлена ​​как закрытыми, так и открытыми камерами сгорания. Первый вариант котлов можно установить в помещении, где нет дымохода.Это обеспечивается коаксиальной системой, через которую отводятся газы.

Отзывы о котле «Протерм Гепард 23 МТВ»

Если вас заинтересовали газовые котлы «Гепард», то вы можете обратить внимание на характеристики модели, указанные в подрубрике. Установка в квартире займет минимум времени и денег, техника сможет поддерживать комфортную температуру. Отопление осуществляется в диапазоне от 38 до 60 ° C по горячее водоснабжение и от 38 до 80 ° C по системе отопления.По мнению покупателей, конструкция достаточно чувствительна к жесткой воде, поэтому лучше всего позаботиться о чистоте жидкости. Для этого устанавливается фильтр. Покупателям также нравится, что это оборудование поступает в продажу без наценок, поэтому вы можете приобретать устройства по минимальной цене.

Котельная установка

Газовые котлы «Гепард», отзывы вы могли прочитать выше, должны устанавливаться в соответствии с требованиями, для них необходимо наличие площади равной 4 м 2 и более.Высота потолков должна быть 2,5 м. Ширина двери должна быть эквивалентна 80 см, установка должна освещаться через проемы. Наличие оконных проемов также оговаривается правилами. На каждые 10 м 2 помещения должно быть не менее 0,3 м 2 окна. При установке газового котла «Протерм Гепард» важно обеспечить в помещении хорошую вентиляцию, ведь сжигание газа обеспечивается свежим воздухом. Площадь входа кислорода должна быть эквивалентна 8 см 2 на каждый киловатт мощности.Трубы, по которым будет транспортироваться газ, должны быть металлическими. Гибкие шланги используются только для подключения потребителей.

В системе питания оборудования автомат с тепловой защитой. Газовое оборудование обязательно должно располагаться в подвале частного жилого дома. Если речь идет о многоэтажном многоквартирном доме, то газовый котел в цокольном этаже размещать нельзя. Газовый котел «Протерм Гепард» необходимо снабдить счетчиком. От газового оборудования прибор должен быть удален не менее чем на 20 см, это касается и легковоспламеняющихся материалов.В зависимости от мощности оборудования расстояние между стеной и котлом может составлять от 30 до 50 см.

Устройство котла

Газовый котел «Гепард 23» состоит из кожуха, внутри которого расположена камера сгорания. Снаружи его стены покрыты теплоизоляционным материалом. Внизу расположены газовая горелка и пилот. Сверху расположен основной теплообменник из жаропрочной стали или чугуна, по которому проходит теплоноситель. Вторичный теплообменник расположен вне камер сгорания.Перед горелкой устанавливается элемент автоматики, предусматривающий наличие газового клапана и терморегулятора. Трехходовой клапан используется для смешивания и распределения потоков воды. Помимо основного оборудования, устройство снабжено циркуляционным насосом, расширительным баком и вентилятором для принудительной подачи свежего воздуха.

Основные неисправности котла

Газовый котел «Гепард», цена которого указана выше, при работе может иметь неисправности. Например, ошибка f28 на дисплее указывает на то, что попытка розжига не удалась.Необходимо произвести продувку форсунок, а также проверить подачу газа. Потом нужно попробовать разжечь его снова. Но если вы видите на дисплее ошибку f75, это говорит о повторении ошибки проверки уровня давления. В этом случае следует вызвать специалиста для проверки состояния системы отопления.

Заключение

После установки газового оборудования «Гепард» Первые настройки должен проводить специалист компании. Это необходимо для того, чтобы выбрать наиболее подходящий уровень давления для системы отопления и установить температуру на желаемом уровне.В противном случае гарантия может не распространяться на оборудование.

Dujų katilo proterma cheetah 23 мтв инструкция. Турбовентилятор Dujų katilas Gepard iš Protherm

Dujų šildymo katilų rinka yra prisotinta iki ribos. Tarp siūlom įvairovei nėra sunku rasti tinkamą katilą už elektrinės ir savo kainą metodą. Tačiau siekiant išvengti klaidų renkantis, rekomenduojama atidžiai išstudijuoti siūlomų produktų Paratrus, vertinti jų komforto lygį, Palaikomumą, lengvai priežiūros ir eksploatav.Tarp rūšių katilams šimtai nusipelnė populiarus dujinis katilas Proterm Gepard gamybos Slovakijos įmonės PROTHERM.

Dujų katilas Gepardas yra du modeliai, kurie yra labai populiarus. Techninėje pavadinimų katilo gali būti toks užrašas - 23MOV arba 23MTV. labai populiarus, taigi įranga turi būti pasirinkta sąžiningai.

Šių užrašų paaiškinimas yra paprastas, bet jūs turite žinoti:

Sukūrė «Protherm» dujinis katilas Proterm Cheetah 23 MTV skipas montuoti ant butų, privačių nam, vilų ir sodybos sienos.Катилас ира двигубас, todėl karšto vandens problemos nebus. Skysto kristalų ekrano buvimas nuolat stebėti darbo processą, katilo ir šildymo sistemos eksploatuoti.

Ekonomiška vartojimas duj PROTHERM Gepardas MTV sienos 23 vykdo dujų katilas su galimybe prijungti temperatūros jutikl arba kambario termostatas. Modelis modelis nereikalauja ryšį su kamino, tada jis yra galima prijungti beveik bet kurioje patalpoje, ty. K. Tai turi uždarą degimo kamer ir jų panaikinimą išmetamųjų degimo produktų per kūrykl horizontalios išdėstyta koaksialiai išvestas į išorę per išorinės sienos kambaryje.

Технические характеристики:

Be to, katilas Proterm Gepardas 24 kW, vadovas, kuris aprašo detaliai veikimo ir temperatūrosregiavimas taisykles, jei su ekranu. Ekrane rodoma produkto dabartinė būsena ir gedimai.

Efektyvūs dujiniai katilai "Protherm" ir jų montavimo ypatumai

Pirkdami katilą, būtina Patikrinti, ar nėra korpuso išorini pažeidimų ir pristatyto produkto išsamumo. Nepriklausomai prijungti katilo dujinės grandinės sieninį šildytuvą "Proterm Cheetard" обучение связи с драконом.Įrenginys turi teisę gaminti specialus su licencija, todėl, nekviesdamas savininkų, katilo prijungti, jūs negalite padaryti. Pirminis įrenginio paleidimas ir prijungimas prie šildymo tinklo yra privalomi prižiūrint specialui. Ir kaip teisiškai prijungti Individual šildymą butą, galite perskaityti.

Prašau dėmesio! Jei nesilaikysite montavimo ir prijungimo taisyklių, gali būti panaikinta gamintojo garantija.

Instrukcijos dėl duj katilo cheetah eksploatacijos

Jei įsigijote dujinis katilas Proterm Cheetah kainą, kuri atitinka optima kainos / kokybės santykį, tada maksimalų saugumą jums reikia skirti rimtą dėmesį į bendrovių veikles tyiklos duosj įra.

Visos šios taisyklės išsamiai aprašytos Instrukcijose, todėl mes pateiksime keletą privalomų patarimų:


Prašau dėmesio! Kai katilas pradedamas eksploatuoti, pradinius nustatymus atlieka specialas, kuris išlaikė sertifikatą.

Sieninis dujinis katilas "Proterm Cheetah" 23 MTV: gedimai pašalinami savarankiškai


Ši problemų nėra daug. Dujų katilai - ranga padidėjusio pavojaus, todėl neprofesionaliai intervencija gali sukelti geriausiu atveju, anuliuos garantiją, o blogiausiu labai nemaloni pasekmių - neskmavė braimngus automatic.Bendrovės "Proterm" katilo eksploatacijos vadovas draudžia nepriklausomą katilo vidinės rangos remontą. Visus tokius darbus turi atlikti Specialai. Toliau aprašomos tam tikros išimtys ir vartotojų veiksmai šiais atvejais.

Eksploatacijos metu surinkti statistiniai duomenys ir dažniausiai pasitaikė sieninis dujinis katilas "Protermas Gepardas": 23 MTV gedimai:

Reikėt prisiminti, kad nesugebėjimas laikytis katilo naudojimo инструкций и процедур atšaukia garantiją.

Протерм Гепард: kaina ir pristatymas


Čekijos dujinis katilas Proterm Gepardas kaina, kuri atitinka kokybės, mes galime pirkti dideliais dalių internetini parduotuvių, kurios įgyvendinimo "Proterm" įmonės produktus. Даугелис компания, куриос пардуода "Протерм" катилус, тайек тикия, тайек прадеда нустатиты шильдымо систем. Iš bendrovės katilų kaina yra apie 25-32 tūkstančių rublių, kaina katilas Proterm Gepardas 24 kW, kuris visiškai pagrįsti ilgalaikį ir nepriekaištingą darbą.

__________________________________________________________________________

Катило гедимай Протерм Гепард - эксперт ацакимас

Klausimas:

Turiu virdul "Proterm Cheetah 23 MOV" 4 метаи. Iš pradžių tai buvo gana normalus ir katilas buvo dovolen.No tada pradėjo Popping periodiškai F28 klaida (nesėkmės prie pirmo uždegimo) ir katilą atitinkamai tapti išjungtas. По "ресетом" atstatymo katilo veikimas buvo atnaujintas tam tikrą laiką. Tada po tam tikro laiko, 3-7 дней, mygtukas "Reset" nustojo veikti, o katilas nenorėjo jungti.

Dulkių valymas iš katilo (degikliu) ir elektorodov uždegimo ir jonizacijos (švitrinio popieriaus) padeda išspręsti šią problemą pirmiausia 5-6 mėnesių, po to 3 menesius, tada kas mėnesį. Ir dabar apskritai nereaguoja į valymą. Šildymo režimu jis iš esmės veikia (nors kartais tai duoda klaidą F-28).
ir kai įjungtas karšto vandens režimas, kartais 30-40 minučių. negali pašalinti šios klaidos. Ypač tai erzina ryt, kai reikia pasiruošti darbui.

Tada jis savaime gali susigrąžinti ir išbandyti apie savaitę be jokių problemų.Procesas vyksta tokiu būdu: kai įjungtas karšto vandens režimas, taip pat. дегиклис по 2-3 сек. yra koks nors garsas (pvz., plakimas), ir aš žinau, kad po 7-8 sekundžių katilas išsijungia ir klaida užsidega.

Aš tuoj pat pasakysiu: katilas yra žemintas, jungiamas įjungimo fazės nulinis taškas (pasikeitė tik tais atvejais, kai vietos pakartotinai - jokio rezultato nieko). Катилас įjungiamas per стабилизатор. Įtariu, kad dujų vožtuvo gedimą (гали текти валити, галима регулиуоти мин.Ir макс. Dujų slėgis ant degiklio. Tikrai neturiu manometrą, ir atspėti, tikrai apie tai, kaip tai padaryti. Ir žiem nenori lipti atgal, kad nebūtų visiškai nužudyti puodą. Jei yra mintys kas nors būsiu dėkingas.

Aš turiu tą patį katilą ir turėjau tą pačią problemą. Aš padariau žemės varžą ir galbūt netinkamą formuluotę, nes aš ne elektromechanikas. įjungtas visi norme.2.faza nulis-išbandyti ne tik ant katilo, bet taip pat dėl ​​стабилизатор.3.zazemlenie pareikšto iš katilo korpuso ant atskiro vielos lizdo.Уждирбо.

Gera popietė padeda išsiaiškinti, ar katilas bus dėvėti cheetah šildymo darbus karšto vandens ne! Kotle gerai dirba, maksimaliai 7 mėnesius?

Spauskite Mode vieną kartą viršutiniame kairiajame kampe piktogramos ekrane turėt pasirodyti primenantis apatiniame dešiniajame kampe čiaupo turėtų būti apšviesta akumuliaus piktograasunkéra, tajikistan.

Katilo protermačio girtuoklis 23 m., Dirbo per metus. Dabar jis generuoja klaidą F29.Kur pradėti ir ką bus atstumtas remonto metu. Ir koks GSM Regiatorius yra taikomas su šiuo katilu.

Клайда F29 yra labai kenksminga klaida.

1. Патикринките катило приюнгимо тинкло полишкуму, фазе тури бути фазе, нулине - нулин, жеме жемей.

2. jei (pagal žvaigždute iš katilo apačioje du varžtus) elektrodo ten gūdžiai pradeda katilą ir žiūrėti, kol liepsnos degiklis turi būti švarus, jeigu pardavimo siurbimas purbimas.

Котел Протерм Гепард MOV23, Кай Карштас Вандуо Йра Юнгтас, Слегис Нукрента Ики Нулио.Matomas nutekėjimas šildymo sistemoje nebuvo nustatytas. Kokia gali būti проблема?

Pirmiausia patikrinkite, ar uždarėte šildymo sistemos bakstelėjimą. Jei viskas vyks gerai, tada jūs turite greičiausiai susprogdintas vtorochny šilumokaičio nuotėkio jūs negalite pamatyti, nes tai yra vidinis nuotėkio per modulį.

Protherm Gepard 23 MTV. Ruošiant karštą vandenį stiprus triukšmas, atėjo "specialas" pažvelgė į vandens srovę buvo 6 л / м. Aš pakeisdavau maišytuvo kanalą 8 л / м.Pašalinta antrinę šilumokaitį pagal paslauga "specialisto" savo masto ir poreikio keisti šilumos, triukšmo atsitinka jam, kai apsauga yra įjungta sistemą nuo perkaitimo. Kyla klausimas, ar tai įmanoma išplauti šilumokaitį (ir geriausias), ir ar triukšmas pašalinamas?

Jei ugnį perkaitimo apsaugos sistemą, kad jūs turite ekrane uždėtinį klaidų F3 ir pan tipą. Tas faktas, kad veikia triukšmas šilumokaičio šildant vandenį, tai tikrai poveikis masto antrinėje šilumokaičiu. Paprastas būdas išvalyti jį prasta rkislota, užpildykite jį su šilumokaičiu, kad mažai vietos liko, prijunkite jungtis ir purtyti šilumokaitį neišleidus šilumokaičTada visi nužudys, nuplaukite šiltu vandeniu - turėtų padėti, išbandytas metodas.

Катило протерм Cheetah 23 мов 1 метус. Dirbant ant didelio liepsna skleidžia garsiai trankyti katilo. Filtras yra švarus, siurblio vanduo pašildomas, veikia šildymas. smūgis ant šildymo ir karšto vandens

Turite išvalyti pirminį šilumokaitį.

Vakar įdiegta nauja šildymo sistema, pagrįsta Protherm Gepard 11 MOV V.19. Šiandien darbuotojas raygaza ateiti ir prijungti ją, po ilgo eksploatavimo neprasideda katilą gaminti klaidos F25 - ".Apsaugą nuo nutekėjimo degimo produktų į kambar "Vedlys įdiegia katilas nėra susidūręs su tokia проблема, kenčia nuo vėdinimo sistemos (4 aukštų namas). yra panašūs. Kokia gali būti проблема?

Paprastai tokia проблема atsitinka, kai nėra tinkamos oro cirkuliacijos. Patikrinkite, ar turite kamino trauką (iš 4 этажке dažnai atsitinka atgalijanės trauktiur.

Iškilo проблема: Proterm Gepard katilo gerai girdimas neįjungti degiklis šildymo metu atsirado metalinis barškėjimas katilo viduje, kai degiklis jungiamas barškėjimas dingsta. Su kuo ji gali būti susijusi ir ar būtina imtis skubių priemonių?

Labiausiai tikėtina priežastis yra susijusi su veikianti cirkuliuojantį nasosa.Odno dviejų FLY-montavimo ar montavimo šildymo vamzdis buvo čiulpti šiukši šiukši.

Mes Katilo proterm Cheetah kodėl ekrane visą laiką mirksi šildymas simbolis, aš perskaičiau, kad ji mirksi tik tada, kai jis yra šildomas šildymo sistemoje, normalaus slėgio.

Tai, kad jūs mirksėti indikatorius šildymo yra gana normalus darbo režimas šildymo laikomas ne tik tada, kai dega dujų degiklį katile, bet ir tada, kai degiklis nedega be reikalo. Jūs cirkuliacinis siurblys visada veikia, o tai reiškia šildymo režimą.

Turėsime ištaisyti "гепард" 23, kuris yra užsikabinęs, tačiau dėl tam tikr priežasčių baterijos šiek tiek šilta. Pasakyk man, kas gali būti priežastis.

Sistemos apyvartoje
- катились Nėra tinkamai išmatuotas
- katilo Дарбо температура nebuvo nustatyta

Kaip aš galiu būti манна PROTERM Gepardas 2 aukštų намас Prie įėjimo Grindu Šildymo катились veikia normaliai karšto Vandens šildymas neseniai buvo įdiegta ставка KOKIA BATERIJA temperatūros sušildo Valge sušilti, ко дарыти человек пасакиты, джеи кас норс жино.

Padėkite srauto matuoklius ir Regiuokite vandens srautą visose šakose

Aš nusipirkau puodą Proterm GEPARD 23 MTV, naudoti 2 mėnesius, be to, kad šildo pritenzy ne. ики 7 дней.Скажите pradžių prašome, kas galėtų būti priežastis?

Labiausiai tikėtina, kad vandens slėgis yra nepakankamas, srauto jutiklis neveikia arba filtras užsikimšęs, kad jį patikrintų

Dujų katilas "Protherm Cheetahija", открытая идиная температура.Ar tai kažkaip Regiuojama?

Srauto jutiklis galėjo nepavykti arba rūdžių jungiklis buvo užsikimšęs. Tikriausiai automatikos nustatymai buvo prarasti.

Naujasis sienos katilas "Proterm Cheetah 23" по montavimo užtikrina tik kontrastinį dują - kažką karšto, tada šalto, kuris nėra Regiuojamas. Kokia yra priežastis?

Gali kilti su šilumokaičiu ar neveikiančiu srauto jutikliu проблема. Bet labiausiai tikėtina, kad netinkamo karšto vandens grandinės jungimo priežastys.

Кай "Гепард" Катилас Сушильдо, vanduo tekasi iš už kameros vožtuvo. Matyt, reikia pakeisti vožtuvą, nes jame nėra vandens?

Jei vanduo tekės iš avarinio vožtuvo, kai šildymo sistema yra šildomas arba linksiog karštas vanduo, tai reiškia, kad katilo issiplėtimo bakas nepavyko. Įjungiamas pertraukimo vožtuvas.

Dujinis katilas "Gepard" veikia, tačiau lauko katilas nustojo šildyti vandenį. Ar jis gali būti užkasamas ir kaip jį ištaisyti?

Priežastis, kodėl katilas nustojo šildyti, yra daug.Būtina valyti šilumokaitį iš vidaus, taip pat visą katilo vidų.

Walled Proterme Cheetah 23, kai slėgio kritimas sistemoje nustojo įsijungti. Aš jau pakėliau slėgį iki 2 ženklo, tačiau vis tiek nėra uždegimo. Ką galima padaryti?

Gali kilti su išplėtimo bako проблема. Jei josmbrana nesulaužta, vis tiek galima atkurti bako funkcijas.

Катило "Protherm Gepard" автоматические автоматические: тай, мано нуомоне, įjungiamas kas 2 минуты и daug dujų suvartojimas. Kaip man pasakyti?

Reikia Patikrinti automatikos veikimą.Галима тикетис, кад катилас ура пер didelis šildomam plotui.

Katilo apatinė valkšnė 23 maksimaliai padidina šilumos nešiklį iki 53 laipsnių. dirba tik šildymui. kas gali būti проблема? dujų slėgis yra 130.

Galimas mažas dujų slėgis. Būtina aplankyti специалистą.

Котел Протерм Cheetah 23 MOV v.19 nustojo veikti. Nei šildymas, nei vandens tiekimas nedirbs dakte. Родомас экране F33.

Патикринките камин.

Dvejus metus katilas dirbo be jokių problemų.Vakar įdiegiau papildomą šildymo radiatorių. Įjungta Patikrinti, uždirbta tam tikrą laiką, tada išjungta ir pateikiamas klaidos kodas F 75. Šiandien jis netgi neįsijungia. Atrodo, kad viskas atrodo veikianti, ekranas, siurblys, bet liepsna neužsidega ir vėl klaidos kodas F 75. Padėkite man tai išsiaiškinti. Katilas 23 MTV v 19.

Labiausiai tikėtina, kad jūs turite išvalyti filterų tinklelį.

Prašau pasakyk man apie katilo gepardą. Кай įjungiamas karštas vanduo, vanduo netinkamai šildomas, temperatūra pakyla šiek tiek geriau, bet vis tiek yra kietas vanduo.Šildymas veikia paprastai.

Išplaukite antrinį šilumokaitį.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

KATIL NAUDOJIMAS IR REMONTAS

Dujų katilas "Cheetard" gamina bendrovę "Proterm". Iš esmės Rusijos rinkoje ji pasirodė gana gera, tačiau iš pradžių buvo problemų dėl šių įrengini.Кай kuriuose katiluose kilo problemų su programine įranga ir smegenų darbu. Laikui bėgant gamintojai tai apsvarstė, o dabar klaidų atsiradimas yra taisyklių išimtis. Нера йоки скунду дел приеду, йо кокибе неродо клаусимо.

Котел Cheetah - dviejų grandinių

Pirmiausia dujų šildytuvas "Гепард" yra dviejų grandinių grandinė. Tai reiškia, kad šis įrenginys vienu metu gali šildyti šildymo sistemą šildymo sistemai ir karšto vandens ruošimui. Tai įmanoma dėl dviejų šilumokaičių.

Degimo kameroje virš liepsnos įrengiami šilumokaičiai - tai ritės, per kurias vanduo tekėja. Jie pagaminti iš vario, siekiant padidinti šilumos mainų plotą ant ritės, yra spurgos. Todėl per trumpą laik, kai skystis yra šilumokaičiui, jis sugeba įkaisti iki vartotojo nustatyto lygio.

Šildymui nustatoma šildymo terpės temperatūra visoje sistemoje, o karšto vandens atveju - šildymo laipsnis srauto režime. Максимали leistina karšto vandens temperatūra yra 65 laipsnių.Kai debitas yra 11,4 л / мин, delta temperatūra yra 30 laipsnių.

Pavyzdžiui, jei vandens vamzdžio makiažo yra nuo 15 laipsnių temperatūroje, katilas gali išduoti 11,4 litrų vandens в минуту, esant 45 laipsnių. Katilai "Cheetah" su karšto paleidimo funkcija. Tik 2 sekundes mašina įšvirkščia tekantį vandenį iki reikiamo lygio. Тай йра, атидарант čiaupą, jums nereikia nutekėti vandens, kuris neturėjo laiko šildyti.

"Gepard" katilui yra du dūmų šalinimo būdai

Linijoje yra du šildytuvų моделей:

  • su natūralia dūmų išleidimo anga 23 MOV;
  • su priverstiniu dūmų pašalinimu 23 MTV.

Ši informacija apie katilą "Proterm Cheetah" Pateikiama Instrukcijose. Vienetuose su natūralia trauka, degimo kamera yra atviro tipo, tai yra, nutekėjusi. Už tokiose šildytuvai liepsnos oras tiekiamas iš patalpos, kurioje ji yra diegta (faktiškai, pakabinti ant sienos, nes jie sienos). Tai nėra nei geras, nei blogas. Reikia vėdinti kambar dažniau. Tokiems katilams reikalingas stacionarus dūmtraukis. Apie tai , mes jau parašėme, todėl mes nebekartosime.

Nesvarbu, jei nėra galimybės statyti dūmtraukį, nes vienetams su priverstiniu dūmų pašalinimu nereikia (žr.). Tokie gepardai vadinami aštriais. Išeina dūmai. Тай Лейдо гатвен связаи за сиену, кури ура лабаи патоги. Bendraašio kamino privalumas yra tai, kad ne tik pašalina dūmus, bet ir deguonį tiekia į degimo kamerą. Beje, tokiuose vienetuose yra hermetiški.

Atsižvelgiant į tai, jūs turite pasirūpinti Patikimu fiksavimu.

Plienas yra daug lengvesnis, bet šiluma taip pat kaupiasi blogiau.

Dujų cirkuliacija koaksialiniame dūmtraukyje (abiem kryptimis) yra priverstinis.Dėl to yra atsakingas vėdinimo įrenginys virš degimo kameros. Йис вейкия тинкелийе, тодел шие катилаи солнечная энергия.

Катилу "Гепард" užbaigimas ir techninės charakteristikos

Dujų katilas "Cheetah", nepriklausomai nuo modelio, yra prijungtas prie maitinimo tinklo. Visur, kur gyvenate, visada yra energijos tiekimas arba išjungimas. Todėl, norint užtikrinti, kad šildymo ir karšto vandens darbas būt nenutrūkstantis, rekomenduojama įdiegti (nepertraukiamą maitinimą).Visame katilo Gepard komplekse yra:

  • dviejų pakopų cirkuliacinis siurblys;
  • 5 litrų talpos išsiplėtimo bakelis;
  • mikroprocesorius su galimybe prijungti nuotolinio temperatūros jutiklį ir "eBus" jungt;
  • Электрос Апсауга IPX4D.

P, pagal įstatymą, yra draudžiamas. Būtina persvarstyti projektą.

Yra įvairių tipų: rankinis ir automatinis.

Yra karšto vandens ruošimo jungtis. Jis taip pat gali būti naudojamas šildymo sistemai užpildyti.Priekyje yra LCD экран. Specifikacijos:

  • галия: мин. 9 кВт, макс. 23 MOV 23 кВт и 23 MTV 24,6 кВт;
  • 23 MOV эфективумас yra 89,5%, o 23 MTV - 91,1%;
  • išmetamųjų dujų temperatūra yra 110 laipsnių;
  • didžiausia aušinimo skysčio temperatūra yra 83 laipsniai, karštas vanduo yra 65 laipsnių;
  • maksimalus darbinis šildymo slėgis - 3 атмосферы, karštas vanduo - 10 барų;
  • elektros energijos suvartojimas 23 MOV 92 Вт / ч, o 23 MTV - 156 Вт / ч.

Abu katilai turi tokius pat dydžius (aukštis, plotis / gylis) 74x41x31 см. Svoris be vandens yra 13 кг.

Dujų katilai Protherm гепард gali būti naudojamas tiek nameliuose, tiek kaime, tiek miesto tipo apartamentuose. Šie dvigubos grandinės katilai su elektriniu uždegimu naudojami vandens šildymui ir šildymui atskirame plokšteliniame šilumokaičio, pagaminto iš plieno.

Šio modelio prietaisai yra pagaminti 4 modifikacijose su atviromis arba uždaromis degimo kameromis.Jų galia yra 11 ir 23 kW, oefektyvumas yra 93,2%. Katilo pagaminto vandens kiekis pasiekia 11 литров в минуту.

Protherm гепард - ekonominės klasės katilai. Tuo pat metu jie yra patogesni įrenginiai. Šie įrenginiai yra kompaktiški, jie yra saugūs ir patogūs naudoti ir prižiūrėti.

Šios modelio linijos katilams būdingas didelis greitis, dinamiškumas ir vandens šildymo efektyvumas karšto vandens sistemoje. Įrenginiuose yra paprasta ir Patikima vidinė vamzdžių sistema, dvigubo veikimo šilumokaitis, taip pat automatinės sistemos, skirtos katilo veikimui diagnozuoti ir degimo produktų evakavimo valdymui.Katilai yra apsaugoti nuo užšalimo ir perkaitimo. Быть to, šiuose prietaisuose esantis siurblys yra apsaugotas nuo trukdžių. Катило išėjimas yra valdomas specialiu integruotu mikroprocesoriu.

Katilo priekiniame skydelyje yra skystųjų kristalų ekranas, informuojantis apie vandens šildytuvo veikimo parameter. Ekrane rodoma šildymo sistemos temperatūra, šildymo terpės slėgis ir kiti diagnostiniai duomenys. Su ekranu galite nuolat stebėti visą darbo eigą. Renginiai gali veikti "Зима-Лето" в режиме "Комфорт".

Katilų konstrukcija leidžia Regiuoti šilumos apkrovas šildymo sistemoje, neatsižvelgiant į karšto vandens tiekimo sistemos vandens šildymo pajėgumus. Katilai gali veikti tiek suskystintose dujose, tiek pagrindiniuose dujose.

Модель модели Proterm Cheetah 4 объекта: «Cheetah 11», «Cheetah 11», «Cheetah 23» и «Cheetah 23 MTV». Pirmieji du katilai turi didžiausią naudingą galingumą 11,0 кВт, didžiausias trečiojo ir ketvirto modelių galingumas yra 23,3 кВт.

Modeliai Protherm Gepardas MOV 11 и 23 MOV, если вы хотите, чтобы камера использовала тури бути, приюнгтас при камино, научная натуральная культура ишметамосиос дуйос ура пашалинтас.

Модельи "Protherm Cheetah" 11 "MTV" и 23 "MTV" тури уждарытас рейтинг камеры. Šios serijos modeliuose naudojama koaksialinė išmetamųjų dujų sistema leidžia daryti be katilo prijungimo prie dūmtraukių. Tai leidžia montuoti tomis patalpomis, kuriose nėra fiksuoto kamino arba sunku rengti.

specificikācijas, ierīce, uzstādīšana un pārskati Gāzes katlu protherm gepard 23 mtv

Apkures iekārtu tirgus profesionāļi vienbalsīgi paziņo, ka Protherm zīmola katli mūsdienās ir lielisks inženiertehniskais risinājums ar optimālu kvalitātes un cenas kombināciju.Čehijas zīmola produktiem ir pelnījusi pozitīva reputācija, jo uzņēmums vairāk nekā divdesmit gadus specializējas šādu iekārtu ražošanā. Šīs markas ūdens sildīšanas katli ir stingri ieņēmuši savu nišu Eiropas un mājas apkures iekārtu tirgū.

Mūsdienās Protherm produkti veiksmīgi konkurē gan ar Eiropas zīmolu aprīkojumu, gan ar Krievijas ražošanas uzņēmumu intelektu. Pirmajā gadījumā Čehijas vienības iegūst papildu priekšrocības, pateicoties pieejamībai un lētai apkopei, jo lielākā daļa Eiropas aprīkojuma tomēr nav lētas.Tajā pašā laikā Protherm katli un jo īpaši gepards modelis ir nesalīdzināmi labāk izturīgi pret agresīvo darbības režīmu, ko ne katrs Eiropas zīmols var pārvadāt.

Tajā pašā laikā, salīdzinot ar Krievijā ražotajām iekārtām, tādi modeļi kā Protherm Cheetah var lepoties ar lielāku uzticamību, tehnisko izcilību un ieviestajiem inovatīvajiemiemas. Tajā pašā laikā Čehijas tehnikas cena nedaudz pārsniedz sadzīves tehnikas izmaksas, kas arī ir nopietns plus.

Ūdens sildīšanas iekārta Protherm, pirmkārt, ir milzīga modeļu izvēle, kas darbojas ar elektrību, gāzi, cieto kurināmo, kā arī strādā jauktā režīmā.Protams, tik daudzveidīgs piedāvājums Potenciālajam pircējam paver daudz iespēju. Atkarībā no reģiona klimatiskajām īpašībām, teritorijas un telpas siltumizolācijas līmeņa ir iespējams izvēlēties piemērotu Čehijas zīmola aprīkojumu.

Viens no interesantākajiem Protherm piedāvātajiem produktiem ir Cheetah modelis, kas pieejams divās galvenajās versijās. Tie atšķiras viens no otra ar katla nominālo jaudu, kas ir attiecīgi 11 un 23 kW. Abi modeļi ir paredzēti izmantošanai dzīvojamās ēkās un dzīvokļos.To augstā veiktspēja un pienācīgā efektivitāte ļauj tos saukt par vienu no pievilcīgākajiem apkures iekārtu variantiem no pircēja viedokļa.

Vispārīgās īpašības

Šī ir moderna vienība, kurai ir vērts pievērst uzmanību visiem, kas vēlas radīt visērtākos apstākļus savā dzīvoklī vai mājā. Pēc izvēles par labu šai ierīcei jūs novērtēsit visas tās priekšrocības, īpaši ziemā, kad iekārtai tiek veikti visnopietnākie veiktspējas testi. Tieši tāpēc, ka Proterm Cheetah 23 mtv apvieno daudz pozitīvu īpašību, mēs šo modeli apskatīsim sīkāk, lai ikvienam interesentam būtu iespēja uzzināt visas smkumus un modeļa.

Katls Cheetah 23 мтв ir divkāršās ķēdes sienas sildīšanas iekārta, kas paredzēta karstā ūdens un telpu apkurei. Iekārta ir aprīkota ar tērauda plākšņu tipa siltummaini, kas padara iekārtas darbību stableu un augstas veiktspējas. Prakse rāda, ka katls Cheetah 23 MTV ir ideāli piemērots uzstādīšanai gan pilsētas dzīvokļos, gan lauku mājās un lauku mājiņās. Speciālisti šo modeli attiecina uz paaugstināta komforta aprīkojuma klasi, jo tas izceļas ar lietošanas vienkāršību un vieglu apkopi.

Cheetah katls ir aprīkots ar LCD ekrānu, kas nepārtraukti parāda visu informāciju par iekārtas darbību. Tas auj jums saņemt atbilstošus datus ērtākajā formātā. Ir vērts atzīmēt, ka LCD displejs ir diezgan rets jauninājums, kas nav tik izplatīts šīs cenu kategorijas katlu modeļos.

Vienība Proterm Cheetah, 23 месяца, сериал и апрель, koaksiālo izplūdes sistēmu. Tas novērš nepieciešamību mājā atsevišķi vadīt skursteni, kas ir ļoti ērti. Dūmu noņemšanai pietiek ar nelielu caurumu sienā, uz kura ir uzstādīts katls.Šī dizaina funkcija ļauj uzstādīt aprīkojumu pilsētas dzīvokļos bez jebkādām problēmām un papildu izmaksām.

Proterm Cheetah, 23 мтв ir aprīkots ar vara siltummaini, kas ievērojami palielina tā veiktspēju un izturību. Turklāt aprīkojums ir aprīkots ar īpašu modulācijas degli, kas nodrošina stableu katla darbību.

Proterm Cheetah 23 модели и изплешанас твертне, курас тильпумс и 5 литров. Cirkulācijas sūka klātbūtne padara iekārtas darbu ļoti produktīvu. Turklāt Čehijas uzņēmuma Proterm inženieri apdomīgi aprīkoja šo modeli ar novatorisku drošības sistēmu masu, kas netieši pagarina katla kalpošanas laiku.



Ir vērts atzīmēt, ka Cheetah 23 mtv var būt papildus aprīkots ar ekvitermiskās Regēšanas sistēmu. Šī papildu opcija ļauj katlam patstāvīgi izvēlēties optimālo darba režīmu, koncentrējoties uz temperatūru ārpus loga, kā arī uz citiem svarīgiem rādītājiem.

Vēl viens šī modeļa plus ir tas, ka vajadzības gadījumā to var viegli konfigurēt, lai darbotos ar sašķidrinātu gāzi. Ja jūs dzīvojat apgabalā, kas vēl nav gāzēts, tad ir jēga iegādāties Proterm Cheetah 23 mtv, jo nākotnē to var viegli nodot darbam ar dabasgāzi, pēcies iespējas.

Apsvērsim tehniskās īpašības sīkāk

Pirmkārt, jāsaka, ka aprīkojums MTV varācijā ir aprīkots ar slēgtu sadegšanas kameru, kas ir ļoti ērti. Kameras izolācija ļauj uzstādīt apkures iekārtas absolūti jebkurā telpā, neparedzot tai īpašu vietu katlu telpai.

Proterm Cheetah 23 mtv modeļa nominālā jauda svārstās no 8,5 līdz 23,3 кВт. Turklāt aprīkojuma efektivitāte ir 93,2%. Tik augsts rādītājs tika sasniegts, Pateicoties Modea Strukturālajai un tehniskajai pilnībai.Sistēma nodrošina arī neatkarīgu siltuma slodžu Regēšanas iespēju karstā ūdens un apkures lokos. Arī Proterm Cheetah, 23 мтв raksturo augsta veiktspēja. Minūtē sistēma spēj sildīt ūdeni līdz 30 grādiem pēc Celsija 11 litru tilpumā.

Katlā ir iebūvēts mikroprocesors, kas uzrauga iekārtas darbību nepārtrauktā režīmā. Tajā pašā laikā automatizācija spēj tikpat ātri un uzreiz diagnosticēt jebkuru problēmu.

Katram Cheetah ir vairāki režīmi, lai kontrolētu ziemas-vasaras un komforta tipa katlu darbību.Ja vēlaties, aprīkojumu var apvienot ar automātiku, касса reaģē uz laika apstākļu izmaiņām.

Starp iebūvētajām aizsardzības sistēmām jāatzīmē:

  • Aizsardzība pret dzesēšanas šķidruma sasalšanu sistēmā. Šī opcija būs piemērota tiem pircējiem, kuri dzīvo Krievijas ziemeļu reģionos.
  • Aizsardzība pret strauju dzesēšanas šķidruma temperatūras paaugstināšanos sistēmā.
  • Sistēma, kas novērš cirkulācijas sūkņa bloķēšanu.
  • Vilces kontroles sistēma koaksiālajā skurstenī.

Starp patīkamajiem boniem, kurus nodrošina Proterm Cheetah 23 mtv dizains, ir vērts atzīmēt apkures sistēmas padeves vārstu un cirkulācijas sūkni ar automatizētu gaisa atgaisotāju.

Iekārtas augsto uzticamību apstiprina ne tikai Čehijas zīmola autoritāte un pozitīvās klientu atsauksmes, bet arī divu gadu garantija, ko ražotājs piemēro visām Proterm Cheetah mod. Tomēr jāpatur prātā, ka ar nepareizu aprīkojuma uzstādīšanu uzņēmumam Proterm ir tieības noņemt aprīkojumu no garantijas apkalpošanas.Tāpēc, ja vēlaties pareizi instalēt komplektācijā iekļautās Proterm Cheetah 23 mtv инструкций, tas palīdzēs jums izdarīt pēc iespējas pareizi un droši.

Mūsdienās, kad apkures iekārtu tirgus ir piesātināts ar Eiropas, zijas (ieskaitot īniešu) un vietējo uzņēmumu piedāvājumiem, nav viegli izvēlētes a Patieskoteskoe ativa. Dodot priekšroku modelim Proterm Cheetah 23 MTV, jūs saņemat Universālu apkures iekārtu ar izcilu sniegumu. Izdevīga zemo cenu un tehniskās izcilības kombinācija padara Čehijas zīmola aprīkojumu par ļoti, oti interesantu inženierrisinājumu karstā ūdens apgādei un dzīvojamās ēkas.Izbaudiet šī aprīkojuma priekšrocības praksē, un jūs nekad neatsakās no neapšaubāmām Protherm tehnoloģijas priekšrocībām.

Gepāra katlu ražo uzņēmums Proterm. Principā tas labi darbojās Krievijas tirgū, taču sākumā bija problēmas ar šīm ierīcēm. Dažiem katliem bija problēmas ar programmatūru un "smadzeņu" darbību. Laika gaitā ražotāji to ēma vērā, un tagad kļūdu rašanās drīzāk ir noteikuma izņēmums. Par komponentiem nav sūdzību, чтобы kvalitāte nerada jautājumus.

Гепард катлс - dubultā ķēde

Sākumā gāzes katlam Cheetah ir divkārša ķēde.Tas nozīmē, ka šī iekārta vienlaikus var sildīt dzesēšanas šķidrumu apkures sistēmai, kā arī ūdeni karstā ūdens pagatavošanai. Tas ir iespējams, pateicoties diviem siltummaiņiem.

Sadegšanas kamerā virs liemas ir uzstādīti siltummaii - tās ir spoles, caur kurām plūst ūdens. Tie ir izgatavoti no vara, lai palielinātu siltuma pārneses laukumu uz spoles, ir atloks. Tāpēc īsā laikā, kad šķidrums atrodas siltummainī, tam izdodas uzsilt līdz lietotāja noteiktajam līmenim.

Apkurei tiek uzstādīta dzesēšanas šķidruma temperatūra visā sistēmā, bet karstā ūdens padevei - sildīšanas pakāpe plūsmas režīmā.Maksimālā pieļaujamā karstā ūdens ūdens temperatūra ir 65 grādi. Pie plūsmas ātruma 11,4 л / мин temperatūras delta ir 30 grādi.

Piemēram, ja ūdens tiek piegādāts ar ūdeni 15 grādu temperatūrā, katls var izdalīt 11,4 litrus ūdens minūtē ar 45 grādu temperatūru. Gepāru katli ir aprīkoti ar karstā palaišanas funkciju. Tikai 2 sekundēs ierīce uzsilda tekošu ūdeni līdz vajadzīgajam līmenim. Tas ir, atverot krānu, jums nav nepieciešams iztukšot ūdeni, kam nebija laika sakarst.

Катрам Гепард ir divi dūmu izvadīšanas režīmi

Sistēmā ietilpst divi sildītāju modeļi:

  • ar dabisko dūmu izvadi 23 MOV;
  • dūmu izpūtējs 23 MTV.

Šī informācija par Proterm Cheetah katlu ir atrodama Instrukcijās. Vienībās ar dabisku iegrimi sadegšanas kamera ir atvērta, tas ir, caurlaidīga. Gaiss liemai šādos sildītājos nāk no telpas, kurā tā ir uzstādīta (Precīzāk, apturēta no sienas, jo tās visas ir piestiprinātas pie sienas). Tas nav ne labi, ne slikti. Jums vienkārši ir biežāk vēdināt istabu. Šādiem katliem ir nepieciešams stacionārs skurstenis. Par, , mēs jau rakstījām, tāpēc mēs to neatkārtosim.

Nav svarīgi, vai nav iespējams uzstādīt stacionāro skursteni, jo vienībām ar piespiedu dūmu izvadi tas nav vajadzīgs (санскр.). Šādus gepardu katlus sauc par koaksiāliem. Изнак думи. Vii ved viņu uz ielu tieši caur sienu, kas ir ļoti ērti. Koaksiālā skursteņa priekšrocība ir tā, ka tas ne tikai noņem dūmus, bet arī piegādā skābekli sadegšanas kamerā. Starp citu, šādās vienībās tas ir stingri.

Ņemot vērā, jums ir jārūpējas par tā uzticamu fiksāciju.

Tērauds ir daudz vieglāks, bet siltums uzkrājas sliktāk.

Gāzu cirkulācija koaksiālajā skurstenī (abos virzienos) ir piespiesta. Par to ir atbildīgs вентиляторы, kas uzstādīts virs degšanas kameras. Tas darbojas no tīkla, tāpēc šie katli patērē vairāk elektrības.

Cheetah Катлу пилнс комплект и технические параметры

Geparda gāzes katls neatkarīgi no modea ir pievienots elektrotīklam. Лай кур джус дзивоту, виенмер ир стровас палиелинаджумс ваи электрибас падевес патраукуми. Tāpēc, lai apkure un karstais ūdens būtu nepārtraukti, ieteicams to uzstādīt (непартрауктас барошанас авотс).Cheetah katlu paketē ietilpst:

  • divpakāpju cirkulācijas sūknis;
  • 5 l izplešanās tvertne;
  • mikroprocesors ar iespēju savienot attālo temperatūras sensoru un eBus savienotāju;
  • elektriskā aizsardzība IPX4D.

P, saskaņā ar likumu, ir aizliegts. Noteikti pārtaisiet projektu.

Ir dažādi veidi: manuālais un automātiskais.

Vietējam karstajam ūdenim ir padeves caurule. Чтобы var izmantot arī apkures sistēmas piepildīšanai.Priekšpusē ir LCD displejs. Specifikācijas:

  • jauda: мин. 9 кВт, макс. 23 МОВ 23 кВт и 23 МТВ 24,6 кВт;
  • 23 MOV efektivitāte ir 89,5%, ставка 23 MTV - 91,1%;
  • izplūdes gāzu temperatūra 110 grādi;
  • maksimālā siltumnesēja temperatūra - 83 гради, karstais ūdens - 65 гради;
  • maksimālais apkures darba spiediens - 3 атмосферы, karstais ūdens - 10 бар;
  • enerģijas patēriņš 23 MOV и 92 Вт / ч, ставка 23 MTV - 156 Вт / ч.

Abiem katliem ir vienādi izmēri (augstums / platums / dziļums) 74x41x31 см, svars bez ūdens - 13 кг.

Sākoties ziemai, es savās mājās vēlos lielāku komfortu un siltumu. Bet arī nekustamo īpašumu īpašnieki ir apmierināti ar pieticīgo rēinu par elektrību. Джа савас маджас узстадат газес катлу, джус варат izbaudīt tā jaudu un energoefektivitāti. Tomēr šodien veikalā tiek prezentēts milzīgs skaits šādu ierīču, un dažreiz ir grūti izdarīt pareizo izvēli. Cita starpā jūs atradīsit Cheetah gāzes katlus, kurus Krievijas patērētāji pazīst vairāk nekā gadu. Šis aprīkojums ir lēts, stabils, kā arī pieder pie vidējās klases un tam ir Eiropas kvalitāte.То varat pārbaudīt, apskatot zemāk sniegtos Parametrus.

Raksturlielumi

Divkāršās shēmas gepards gāzes katli tiek izmantoti apkurei un mājokļa nodrošināšanai ar karstā ūdens piegādi. Šķidrumu uzkarsē atsevišķi, sanitārais ūdens nonāk radiatoros un vannas istabā, bet dzeramais ūdens nonāk virtuvē. Sistēmai ir iebūvēts ūdens sildītājs, kura tilpums var būt no 30 līdz 60 litriem. Ja mājā ir vairāki ūdens ņemšanas punkti, tad tiek patērēts lielāks šķidruma daudzums, šajā gadījumā vislabāk ir uzstādīt otro iespēju.

Gepardu vienas ķēdes gāzes katliem vienlaikus ir maksimāls karstā ūdens plūsmas ātrums bez nevajadzīgas slodzes. Konstrukcijās tiek izmantoti istabas temperatūras Regulatori, un šķidrums apkurei un ūdens apgādes sistēmai tiek uzkarsēts atsevišķi. Начните использовать популярную модель с поддержкой Protherm Panther 25 KTV. Šis ir sienas stiprinājums, kura maksimālā jauda ir 24,6 кВт. Ierīcei ir slēgta sadegšanas kamera, un tā maksā 33 600 рубļu. Ja mēs runājam par modeli Protherm "Cheetah 23 MTV", tad tā maksimālā jauda ir 23,3 kW, un izmaksas ir 27 600 rubļu.Cheetah sēriju attēlo gan slēgtas, gan atvērtas sadegšanas kameras. Пирмо катлу версию вар узстадит телпа, кур нав скурстена. To nodrošina koaksiālā sistēma, kuras dēļ gāze tiek noņemta.

Atsauksmes par katlu "Proterm Cheetah 23 MTV"

Ja jūs interesē gāzes katli "Cheetah", tad varat pievērst uzmanību apakšvirsrakstā minētā modeļa īpašībām. Uzstādīšana dzīvoklī prasīs minimālu laika un naudas daudzumu, aprīkojums spēs uzturēt komfortablu temperatūru. Apkure tiek veikta diapazonā no 38 līdz 60 ° C, tāpat kā karstā ūdens padevei, un № 38 līdz 80 ° C, apkures sistēmai.Pēc pircēju domām, dizains ir diezgan jutīgs pret cieto ūdeni, tāpēc vislabāk ir rūpēties par šķidruma tīrību. Šim nolūkam ir uzstādīts Filters. Klientiem patīk arī tas, ka šis aprīkojums tiek pārdots bez papildu maksas, tāpēc jūs varat iegādāties ierīces par viszemākajām izmaksām.

Katla uzstādīšana

Geparda gāzes katli, kuru pārskatus jūs varējāt lasīt iepriekš, jāuzstāda, emot vērā prasības, tie pieprasu, lai plaza. Griestu augstumam jābūt 2,5 м., Durvju platumam jābūt vienādam ar 80 cm, vienībai jābūt apgaismotai caur atverēm. Noteikumos ir noteikta arī logu atvērumu klātbūtne. Uz katriem 10 m 2 istabas jābūt vismaz 0,3 m 2 logam. Кад ир uzstādīts gāzes katls Proterm Cheetah, ir svarīgi nodrošināt labu ventāciju telpā, jo gāzes sadegšanu nodrošina svaigs gaiss. Skābekļa atvēruma laukumam jābūt vienādam ar 8 cm 2 uz katru jaudas kilovatu. Caurulēm, caur kurām tiks transportēta gāze, jābūt izgatavotām no metāla. Elastīgās šļūtenes tiek izmantotas tikai patērētāju savienošanai.

Iekārtas barošanas sistēmā jābūt automātiskai ierīcei ar termisku aizsardzību. Газес икартам джатродас приватас дзиводжамас акас паграба. Ja mēs runājam par daudzstāvu daudzdzīvokļu ēku, tad gāzes katlu pagrabā nevar novietot. Газес катлам "Протерм Гепард" jābūt aprīkotam ar skaitītāju. Нет tā jābūt atdalītam vismaz 20 см, tas attiecas arī uz viegli uzliesmojošiem materiāliem. Atkarībā no iekārtas jaudas attālums starp sienu un katlu var būt no 30 līdz 50 cm.

Katla ierīce

Gāzes katls "Cheetah 23" sastāv no korpusa, kura iekšpusē ir sadegšanas kamera.Ārpusē tās sienas ir pārklātas ar izolācijas materiālu. Zemāk ir gāzes deglis un aizdedze. Virs ir galvenais siltummainis, kas izgatavots no karstumizturīga tērauda vai čuguna, un dzesēšanas šķidrums iet caur to. Sekundārais siltummainis atrodas ārpus sadegšanas kamerām. Degļa priekšā ir uzstādīts automātisks elements, kas nodrošina gāzes vārstu un termostata Regulatoru. Ūdens plūsmu sajaukšanai un sadalei tas tiek izmantots.Papildus galvenajam aprīkojumam ierīce ir aprīkota ar cirkulācijas sūkni, izplešanās tvertni un Fanatoru svaiga gaisa piespiedu padevei.

Katla pamata darbības traucējumi

Gāzes katls "Cheetah", kura cena tika minēta iepriekš, darbības laikā var saskarties ar dažiem darbības traucējumiem. Piemēram, kļūda f28 displejā norāda, ka aizdedzes mēģinājums bija neveiksmīgs. Pūtiet sprauslas un pārbaudiet gāzes padevi. Pēc tam jums jācenšas atjaunoties, jūs varat no jauna. Бет, я дисплея редзат кļуду f75, тас норада уз аткартоту кļуду спидена лимена парбауде. Šajā gadījumā jums vajadzētu piezvanīt speciālistam, lai pārbaudītu apkures sistēmas stāvokli.

Secinājums

Pēc Cheetah gāzes iekārtas uzstādīšanas pirmie iestatījumi jāveic uzņēmuma speciālistam. Tas ir nepieciešams, lai izvēlētos apkures sistēmai vispiemērotāko spiediena līmeni un iestatītu vēlamo temperatūru. Pretējā gadījumā uz aprīkojumu, iespējams, garantija neattiecas.

Gāzes katls pie sienas Proterm gepards , īpašnieku atsauksmes, kas visiem Potenciālajiem pircējiem palīdz labāk noteikt uzstādīta gāzes aparāta izvēli, stingri ieņem augstting.

Mūsdienu dizains un materiālu kvalitāte, kompakti izmeri un visu nepieciešamo funkciju maksimālais komplekts ļāva Gepard modelim kļūt par sava veida flagmani Slovākijas uzmoat ēmārā veida.

Es ierosinu sīkāk izanalizēt gāzes katlu Protherm Gepard 23 MTV un MOV ierīces un modeļa atšķirības, tehniskās specificikācijas un cenas, kuru lietošanas Instrukcijas mums palīdzijas apālovārskatās.

Divkāršās ķēdes sienas katlu Protherm Gepard MTV un MOV īpašības

Tāpat kā jebkurš uzstādīts gāzes katlu ražotājs Eiropā, uzņēmums Proterm ražo vairākus modeļus gepardu līnijā.Izdomāsim, kā viņi atšķiras un kāda ir viu īpašība.

Gāzes katli Proterm Cheetah


Visiem Cheetah katliem ir divas ķēdes un divi siltummaiņi katrai no šīm ķēdēm: galvenais varš apkurei un otrais - nerstajam ūdenimatrajoa noiz. Сварига шис сериас катлу атшķирига иезиме ирстрауджа текоша уденс сильдишана (не вайрак ка 2 секундес) секундараджа плакшņу силтуммаини.

Gepāru divrindu gāzes katli tiek ražoti tikai Slovākijā un tikai divās Versijās:

- ar slēgtu sadedzināšanas kameru Gepard MTV;
- ar atvērtu kameru (atmosfēras) Gepard MOV.

Līdz 2015. gadam šīs sērijas ierīcēm bija mazs displejs, un saražoto katlu jauda bija 11 и 23 кВт. Kopš 2015. gada uzņēmums ir modernizējis sērijas Cheetah sienas katlus, aizstājot digitālo displeju ar gaišāku un informatīvāku, uzstādot jaunu labāku kompozītmateriālu hidroguzesu un uzit.

Turklāt jauno katlu jauda ir kļuvusi par 12 un 23 kW. Piemēram, Protherm Gepard 23 MTV gāzes katls ir divkāršās ķēdes gāzes katls ar slēgtu sadedzināšanas kameru (ar turbīnu) ar jaudu 23–24 кВт, bet katls Protherm Gepard 12 MOV ir divkāršāršāes ēšāes кВт.

Gāzes katls Prothem Gepard 23 MTV: rokasgrāmata un ierīce

Šajā blokā ar diviem siltummaiņiem ietilpst uzticams divu ātrumu cirkulācijas sūknis Grundfos pneimatiskais gāzes vārsts Sēdēt , katla gāzes

Mēs skatāmies uz ierīces uzstādīto fotokameru un uz gāzes montāžas katla “Protherm Gepard 23 MTV” savienojumu.

Protherm Gepard 23 MTV


1 - izplešanās tvertne armbrānu;
2 - датчики ūdens spiediena;
3 - katla hidrauliskā grupa;
4 - elektriskā vienība ar elektrisko dēli;
5 - degļa aizdegšanās ar elektrodu;
6 - электроды вадибас;
7 - katla gāzes deglis;
8 - galvenais siltummainis;
9 - turbīna (вентиляторы).

Divkāršās ķēdes apkures katli Protherm Gepard 12 un 23 MTV ar slēgtu sadegšanas kameru un piespiedu iegrimi var izmantot vai nu ar koaksiālo cauruli 60/100 мм "caurule caurulēu" caur sienurāte мм

Mūsdienu LCD informācijas displejs atspoguļo temperatūru, ko lietotājs ir iestatījis apkures un karstā ūdens apritē. Turklāt тас парада dažādus kļūdu kodus ierīces darbības traucējumu vai bojājumu gadījumā. Vadības panelī ir iespējams iespējot Eco režīmu, kurā temperatūra nepārsniegs 50 grādus, kā arī «silto grīdu» režīmu.

Telpas termostats vienības darba režīma iestatīšanai atkarībā no gaisa temperatūras mājā nav iekauts «sienas» komplektācijā, taču to var iegādāties un pievienot atsevišķi.

Cirkulācijas sūknim ir automātiska gaisa ventācija un pēccirkulācijas funkcija, aizsargājot sūkni no iesprūšanas. Katla Cheetah 2015 hidrogrupu veido no labākiem materiāliem nekā iepriekšējās sērijas ierīces. Apskatīsim to tuvāk.

Katla hidrotehniskā grupa Proterm Cheetah


1 - drošības vārsts 3 atmosfērām;
2 - датчики spiediena sistēmā;
3 - plākšņu sekundārais siltummainis karstajam ūdenim no nerūsējošā tērauda;
4 - автоматическая вентиляция;
5 - cirkulācijas sūknis;
6 - gāzes vārsts SIT;
7 - trīsceļu vārsts.

Geparda gāzes katli ir aprīkoti ar elektrisko aizdedzi, gāzes degli ar vienmērīgu modulāciju un trīsceļu vārstu, kas automātiski kontrolē ūdens sildīšanu vienībā atkarība no tkarība no tāmas. Ir uzstādīti NTS temperatūras sensori, iegrimes датчиков, kā arī aizsardzība pret apkures sistēmas pārkaršanu un sasalšanu.

Gāzes katli Protherm Gepard MTV: specificikācijas, gāzes plūsma, izmēri

Gāzes katliem Proterm Cheetah ir diezgan kompakts izmērs: 740/310/410 мм.Karstā ūdens kontūra savienojums, izmantojot vītņotus veidgabalus ar diametru 1/2 ', bet apkures un gāzes kontūru - 3/4'. Karstā ūdens plūsmas ātrums ir 11,4 л / мин.

Atmosfēras katli ar atvērtu sadedzināšanas kameru "Cheetah 12 and 23 MOV" со скурстеной диаметром 130 мм. Dabasgāzes patēriņš modeļiem ar maksimālo jaudu 23 кВт и 2,9 м3 / stundā, un sašķidrinātie - 2,1 кг / stundā.

Gāzes katli Protherm Gepard: specificikācijas


Gāzes katlu priekšrocības Protherm Gepard :

- Эйропас асамблея;
- augstas kvalitātes komponenti;
- moderns funkciju kopums;
- информационный дисплей ar pretatspīduma atstarpi;
- pakalpojumu centru tīkls.

Газес катлу трукуми Протерм Гепард :

- hidrauliska grupa no plastmasas;
- neliels izplešanās tvertnes tilpums;
- augsta cena no 40 000 rubļu;
- Divu gadu garantija ir spēkā tikai tad, ja katlu uzstāda speciālisti ar Protherm sertifikātiem.

Gāzes katli Protherm Gepard 23 MTV un MOV , atsauksmes gan no īpašniekiem, gan no speciālistiem bieži ir pozitīvas. Šodien mēs detalizēti pārbaudījām Gepard 23 MTV katla ierīces tehniskās specificikācijas un īpašības, izmantojot lietošanas Instrukcijas un informāciju no uzņēmuma oficiālās vietnes.Ierīcei ir daudz priekšrocību un daži trūkumi, uz kuriem mēs arī koncentrējāmies. Скатиты видео.

Pirktās preces var paņemt pašas vai izmantot piegādes pakalpojumu Maskavā un Maskavas reģionā. Veicot pasūtījumu šodien, rīt jūs to saņemsit savā rīcībā. Ja nepieciešams, šodien varat izmantot ātrās piegādes pakalpojumu un saņemt produktus.

Piegāde pie ieejas (par iespēju pacelt grīdu, saziniversity ar vadītāju)

Piegāde tiek veikta katru dienu no 9 līdz 21 stundām ieskaitot nedēļas nogales un brīvdienas.

Sazinumes armenedžeri par Precīziem piegādes datumiem!

Pikapa punkti

Piegādes izmaksas Maskavā un Maskavas reģionā:

  • MKAD ietvaros - no 0 līdz 500 rubļiem , (Individualuālās piegādes izmaksas ir norādītas izstrādājuma kartē)
  • Ārpus MKAD, līdz 10 km - 700 рубļu ,
  • Aiz MKAD tālāk 10 km - 700 руб. + 30 руб. За километру .
  • Uz reģioniem piegādi veic transporta uzņēmums (индивидуальное сообщение).

Piegādes maksa par

km no MKAD

700 руб.

Liela izmēra preču izkraušanu veic ar klienta spēkiem un līdzekļiem.

Nauda tiek pārsūtīta tieši kurjeram, saņemot preces. Šī metode ir vispopulārākā pircēju vidū, pateicoties aprēķinu vienkāršībai un ērtībai.

Maksājums ar kredītkarti kurjeram pēc saņemšanas

Kurjeriem ir pieejams pārnēsājams bankas terminālis, kas ļauj Teplovod-Service klientiem norēķināties par Precēm ar bankas plastikāta kartēm (сазинства и менеджеры пар iespēju norēķināties ar kredītī).

Maksājums ar kredītkarti vietnē

Lai atlasītu maksājumu, izmantojot kredītkarti, Lapā «Grozs» atlasiet «Maksājums ar kredītkarti vietnē».

Maksājums tiek veikts caur ПАО СБЕРБАНК, izmantojum šādu maksājumu sistēmu bankas карт:


Pēc noklikšķināšanas uz pogas Tiešsaistes maksājums jūs tiksit novirzīts uz Krievijas SSC bankas Sberbank maksājumu vārteju, lai ievadītu jūsu kartes informāciju.

Lūdzu, iepriekš sagatavojiet plastikāta karti.Maksātāja identifyikācijai papildus jāievada vārds, e-pasts, kontakttālruņa numurs, kā arī rezervācijas numurs. Savienojums ar maksājumu vārteju un informācijas pārsūtīšana tiek veikta drošā režīmā, izmantojot SSL šifrēšanas protokolu.

Ja jūsu banka atbalsta drošu interneta maksājumu tehnoloģiju, kas Подтверждено Visa vai MasterCard Secure Code, iespējams, jums būs jāievada arī īpaša parole, lai veiktu maksājumu. Jūs varat pārbaudīt metodes un iespēju iegūt paroles tiešsaistes maksājumu veikšanai bankā, кас izdevusi karti.

Šī vietne atbalsta 256 bitu šifrēšanu. Sniegtās personiskās informācijas konfidencialitāti nodrošina Krievijas SSC SSC. Ievadītā informācija netiks sniegta trešajām personām, izņemot Krievijas Federācijas likumos noteiktos gadījumus. Bankas karšu maksājumi tiek veikti stingri saskaņā ar Visa Int. un MasterCard Europe Sprl.

Norēķinoties ar kredītkarti, procenti netiek iekasēti.

Maksājums ir līdzekļu pārskaitīšana no pircēja norēķinu konta uz pārdevēja kontu, mēs strādājum pie kopīgas nodokļu sistēmas ar PVN.Preču piegāde tiek veikta pēc līdzekļu saņemšanas uzņēmuma ООО "Тепловод-Сервис". Šo metodi izmanto juridisko personu aprēķinos.

Mūsu informācija

    Sabiedrība ar ierobežotu atbildību "Teplovod-Service"

    ОГРН: 1105003006162

    КРОГС: 5003088884

    КПП: 500301001

    БИК: 044525225

    Banka: Krievijas ПАО Сбербанк

    Об / с: 40702810838060011732

    К / с: 30101810400000000225

    Jā.адрес: 142718, Маскавас апгабалс, Рженинский район, Булатниковское лауку апметне, Варшавас шосея, 21 км., B-6 birojs

paši nosacījumi

    Precēm ar statusu "Pēc pasūtījuma", kuru vērtība nepārsniedz 100 000 rubļu. Нав явейч priekšapmaksa.

    Precēm ar statusu "Pēc pasūtījuma" за 100 000 руб. Nepieciešama 30% priekšapmaksa.

  • Par visām Precēm, kuras pārvadā transporta uzņēmums, ir jāmaksā 100%.

Atsauksmes par produktu «Sienas divkāršās ķēdes katls Protherm Cheetah 23 MTV turbo»

Par šo produktu nav atsauksmju.Jūsu pārskats būs pirmais!

Charakteristika, zariadenie, inštalácia a recnzie. Многослойный двужильный котел Cheetah z Protherm Copper Gas Cheetah 23 MTV Protherm

Plynový kotol Cheetahda vydáva spoločnosť. V zásade sa ukázala, že je dobre na ruskom trhu, ale problémy boli počiatočné s týmito zariadeniami. Niektoré kotly majú problémy so softvérom a prácou "mozgov". Поступом času к výrobcovia zohľadnili, a teraz výskyt chýb, skôr výnimkou pravidiel.Neexistujú žiadne sťažnosti s komplexmi, ich kvalita otázok nespôsobuje.

Котольский гепард - двухконтурный

Začnime s tým, že plynový kotol je dvojstranný gepard. To znamená, že táto jednotka môže súčasne zahriať chladiacu kvapalinu pre vykurovací systém, ako aj vodu pre THW. Для того, чтобы Je možné vďaka dvom výmenníkom tepla.

V spaľovacej komore nad plameom sú nainštalované výmenníky tepla - to sú cievky, pre ktoré voda prúdi. Sú vyrobené z medi, aby sa zvýšila oblasť výmeny tepla na hadi, existujú plutvy.Preto na krátky čas, ktorý kvapalný je v tepelnom výmenníku, má čas zahriať na vystavený používateľa.

На выкуровании тепла охлаждения в целой системе до THW, ступень охрева в режиме приетоку. Maximálna povolená teplota vody pre DHS je 65 stupňov. При приетоку 11,4 л / мин, температура дельты 30 ступен.

Находится в приватной зоне с водопроводной системой, с теплотой 15 ступеней, может быть произведено 11,4 литра воды за минуту с теплотой 45 ступеней.Kotly Cheetah sú vybavené horúcou funkciou. Za pouhých 2 sekundy zariadenie zahreje prietokovú vodu na požadovanú úroveň. To znamená, že отvorenie žeriavu, nemusíte zlúčiť vodu, ktorá nemala čas na zahriatie.

В котле гепард два режима восстановления дыму

Linka представую два modely ohrievačov:

  • s prirodzenou dierou dymu 23 mov;
  • s povinným rozpadom dymu 23 MTV.

Tieto informácie o kotle je proteóm gepard možno nájsť v pokynoch.V agregátoch s prirodzeným bremenom spaľovania otvoreného typu, to znamená únik. Вздуч на пламё у тихо охриевачов почталья из местности, в том месте, где находится наиншталованный (преснейшье, позаставене на стене, претоже вшетки на стене). Toto nie je ani dobré alebo zlé. Potrebujete jednoducho urýchliť miestnosť. Pre takéto kotly je potrebný stacionárny komín. О, , г. Už sme napísali, takže sa neopakujeme.

Nezáleží na tom, či nie je možné vytvoriť stacionárny komín, pretože Pre agregáty s povinným rozkladom nie je pozri.Takéto kotly gepard sa nazývajú koaxiálne. Dym príde. Je odstránený na ulici priamo cez stenu, ktorá je veľmi pohodlná. Výhodou koaxiálneho komína je, že nielenže zobrazí dym, ale tiež slúži kyslíku do spaľovacej komory. Mimochodom, je to hermetické v takýchto agregátoch.

Vzhľadom na to, že sa musíte starať o spoľahlivú fixáciu.

Oceľ je oveľa jednoduchšia, ale teplo sa zhoršuje.

Cirkulácia plynov v koaxiálnom komíne (v oboch smeroch) nútených.Na tento účel je zodpovedný ventátor namontovaný nad spaľovaciu komoru. Pracuje zo siete, takže takéto kotly konzumujú viac elektriny.

Комплектные суправы с технической властью котлов Cheetah

Kotol plynového gepartu bez ohľadu na model sa pripája k elektrickej sieti. Kdekoľvek žijete, vždy existujú napätie a vypnutie skoky. Preto, že prevádzka vykurovania a TÚV je neprerušovaná, odporúča sa inštalovať (neprerušiteľný zdroj napájania). V balení kotla, gepard vstúpi:

  • dvojstupňové cirkulačné čerpadlo;
  • Expanzná nádrž pri 5 l;
  • mikroprocesor s možnosťou pripojenia diaľkového termálneho snímača a konektora EBUS;
  • iPX4D ЭЛЕКТРИЧЕСКАЯ ОХРАНА.

P, poda zákona je zakázané. Используйте са, а затем переделайте проект.

existuje odlišné typy: Manuálne a automatické.

Pre DHS je kŕmenie trysky. Môže sa použiť aj na vykurovacieho systému. На пределе чести в начале ЖК-дисплея. Технические данные:

  • napájanie: мин. 9 кВт, макс. до 23 MOV 23 кВт и 23 MTV 24,6 кВт;
  • činnosť до 23 MOV 89,5% и 23 MTV - 91,1%;
  • teplota vypúšťacích plynov je 110 stupňov;
  • maximálna teplota chladiacej kvapaliny je 83 stupňov, GVS - 65 stupňov;
  • Максимальный предыдущий тлак выкуровани - 3 атмосферы, ГВС - 10 бар;
  • spotreba energie pre 23 MOV 92 Вт / ч, до 23 MTV - 156 Вт / час.

Oba kotly majú rovnaké rozmery (výška / šírka / hĺbka) 74x41x31 см. Хмотрю без воды - 13 кг.

Upozorňujeme vašu pozornosť na skutočnosť, že záruka výrobcu je platná len vtedy, ak inštalácia a uvedenie do prevádzky vykonala spoločnosť Protherm certifikovaná továrecomjálczamestniznás. В том случае, когда доступен сертификат Prother , вы не получите требуемого сертификата персонала, специализирующегося на организации, в рамках которого действуют платные сертификаты на веб-узле Ruská federcia Legislatívnecoučtojtočné.

Vykonávanie záručných povinností ustanovených platnými právnymi prepismi v regióne, v ktorom sa vytvorilo zariadenie Protherm, vykonáva podnik-predávajúci Vášho zariadenvo jalebo dolebo. Оправы могут быть созданы для организации, которая авторизована сервисным центром PROTHERM.

Выделение заруки алебо зарука Оправа заруки протерм Сполочность Почас заручней добычи одстрани все недостаточности, кто вззникли в дoследку большую выробку.Špecifické záručné podmienky a trvanie záručnej doby sú stanovené a zdokumentované pri predaji a uvedenie do prevádzky zariadenia. Venujte pozornosť potrebám vyplniť časť "Informácie o predaji", kde sa vyrába sériové číslo zariadenia, predajné značky a zodpovedajúce pečate, predaj a podpisy predávajúčníční zučný v.

Záruka výrobcu са nevzťahuje на výrobky, ktorých chyby sú spôsobené poškodením dopravy, porušovanie pravidiel prepravy skladovania, používanie пе-mraziacich chladiacich kvapalín, znečistenia akéhokoľvek druhu vrátane tuhých SOLI, zmrazenie Вод, nekvalifikovanej inštalácie а / alebo uvedenia делают prevádzky, nedodržiavanie pokynov на inštaláciu a prevádzku zariadení a príslušenstva pre IT a iných ľudí nezávislých na výrobcu, ako aj na inštaláciu a údržbu zariadenia.

Lehoty sa vypočítajú od okamihu uvedenia do prevádzky a je uvedený v dokumentácii pripojenom k ​​onkrétnemu výrobku.

Rastlina Protherm zaručuje možnosť získavať všetky náhradné diely do tohto výrobku najmenej 8 rokov po tom, čo ju odstráni z výroby.

Zariadenie Protherm a Príslušenstvo k NIMA, výrobca stanovuje záručnú dobu na 2 roky od dátumu uvedenia do prevádzky, ale nie viac ako 2,5 roka od predaja konečného spotrebiteľa.
Záruka na náhradné diely sú 6 mesiacov od dátumu maloobchodu, ktorý je predmetom inštalácie náhradných dielov certifikovaných odborníkom Protherm.

S čiastočnou alebo úplnou absenciou informácií o predaji a / alebo uvedenie do prevádzky, potvrdená dokumentovaná, záručná doba sa vypočíta od dátumu výroby zariadenia. Sériové číslo produktu obsahuje informácie o dátume vydania: Obrázky 3 a 4 - Rok výroby, obrázkov 5 a 6 - týždeň výrobcu.

Organizácia, которая является авторизованным сполученным сервисным центром Protherm, имеет специальную конечную точку доступа, которая работает над улучшенной системой автоматического изменения страницы.

Kotol na stenu Protherm Cheetah , рецензия majiteľa, ktorým pomáhajú všetkým потенциальным купючим, je lepšie rozhodnú v o výbere príloh zlynové prístrobérévíčá.

Moderný dizajn a kvalita materiálov, kompaktné rozmery a maximálna sada všetkých potrebných funkcií urobili model "Gepard" druh vlajkovej linky v rade pripojený dvojitočný kostikoslovy "zolojitos" zolojoslynovo.

Navrhujem podrobnejšie rozobra zariadenie a rozdiely v modeloch, technické údaje A ceny pre plynové kotly Protherm Gepard 23 MTV a MOV, návod na použitie, pre ktorý nám pomôžebrozés urobi.

Vlastnosti dvojlôžkových kotlov na stenu Protherm Gepard MTV a MOV

Podobne ako každý európsky výrobca sklopných plynových kotlov, spoločnosť "Protemat" vytvára niekoľko modelov v riadku "Cheetah". Poďme zistiť, čo sa líšia a aká je ich funkcia.

Plynové kotly Protherm Cheetah


Všetky kotly gepartu majú dve kontúry a dva výmenníky tepla pre každý z týchto obvodov: hlavná meď na vékurovanie a sekundúhrobence THW.Dôležitý výrazná funkcia Kotly tejto série je rýchle ohrev tečúcej vody (nie viac ako 2 sekundy) v tepelnom výmenníku tepla.

Dual-Kinning plynové kotly "gepard" sa vyrábajú len na Slovensku a len v dvoch verziách:

- s uzavretou spaľovacou komorou Gepard MTV;
- od otvoriť fotoaparát (atmosférický) Gepard MOV.

Do roku 2015 mali zariadenia týchto sérií malý displej a vykon vyrobených kotlov bolo 11 a 23 kW. Od roku 2015 spoločnosť vylepšila nástenné poháre série Cheetah, ktoré nahradili digitálny displej na jasnejšej a informatívnej, nastavuje novú hydrogrupiu z lepších kompozitné materiáenly a zlepších kompozitné materiáenly a zlepších kompozitné materiáenly a zlepších kompozitné materiáenly.

Okrem toho sa výkon nových kotlov stala 12 a 23 kW. Напольный пневматический котел Protherm Gepard 23 MTV je dvojstranný plynový kotol s uzavretou spaľovacou komorou (s turbínom) s kapacitou 23-24 kW a protherm gepard 12 MOV kotol je dvojlôžkováčový kóradákóníká kóraóná sóra.

Plynové medené prototem Gepard 23 MTV: inštrukcia a zariadenie

Toto zariadenie s dvomi výmenníkmi tepla obsahuje spoľahlivé dvojstupňové cirkulačné čerpadlo. Grundfos. Пневматический пневматический вентилятор Sedie. Plynový horák kotla je vyrobený z chromonicheliálnej ocele ,mbránovej nádrže expandéra pre 5 литров.

Pozeráme sa na fotografický diagram zariadenia a pripojíme plynový sklopný kotol "Protherm Gepard 23 MTV".

Protherm Gepard 23 MTV


1 - Expanzná nádoba s membersránou;
2 - Снимач тлаку воды;
3 - Hydraulická skupina kotla;
4 - электроблок с электрической доской;
5 - Horák zapaľovania elektród;
6 - Kontrolná elektróda;
7 - Plynový horák kotla;
8 - Hlavný výmenník tepla;
9 - Turbína (вентилятор).

Две интегрированные склопной выкуровки котлов Protherm Gepard 12 и 23 MTV с узлом, защищенным от воды, который может быть изменен с коаксиальным слоем топлива, размер которого составляет 60/100 мм. 80 мм адаптера.

Современный информационный жидкокристаллический дисплей, определяющий температуру в окружающей среде на T vV. Okrem toho zobrazuje rôzne chybové kódy s poruchou alebo poškodením stroja. Это может быть повышенный экономический режим "ЭКО" на овладаком пансионе, при котором тепло непрекращено 50 ступеней, он же ай режим "теплый подлах".

Избранный термостат на наступление предыдущего режима в закрытом помещении с теплотой вздучу в купол в балику "NETTENNIK", где можно купить и приподняться на самостате.

Cirkulačné čerpadlo má automatický vzduchový otvor a funkciu po cyklovaní, ochrana čerpadla z džemu. Hydroskupina kotla Cheetah 2015 je vyrobený z kvalitných materiálov ako zariadení predchádzajúcej série. Dovoľte nám to podrobne považovať.

Hydraulická skupina kotol Protem Cheetah


1 - bezpečnostný vent pre 3 atmosféry;
2 - Snímač tlaku v systéme;
3 - Doska Sekundárny výmenník tepla pre TÚV z nehrdzavejúcej ocele;
4 - Automatický vzduchový otvor;
5 - Cirkulačné čerpadlo;
6 - Плыновый вентиль СИТ;
7 - тройной вентил.

Plynové kotly Cheetah sú vybavené elektrickým vozidlom, plynový horák S jeho plynulým moduláciou a trojcestným ventom, автоматический контроль воды в jednotke, závislosti odvočn. Snímače teploty NTS sú nainštalované, snímač ťahu, ako aj ochrana proti prehriatiu a zmrazeniu vykurovacieho systému.

Protherm Gepard MTV Plynové kotly: Špecifikácie, spotreba plynu, Rozmery

Plynové kotly s proterovým gepardom majú celkom kompaktné rozmery: 740/310/410 мм.Припожение обрыс ГВС. S pomocou závitových armatúr s priemerom 1/2 'a obrysom vykurovania a plynu - 3/4'. Výkon horúca voda 11,4 л / мин.

Atmosférické kotly svorenou spaľovacou komorou "Cheetah 12 a 23 MOV" s priemerom comína rovným 130 mm. Spotreba zemný plyn Modely s maximálnym výkonom 23 kW sú 2,9 m3 / hod. Сквапальнене - 2,1 кг / ход.

Protherm Gepardly plynové kvapky: Špecifikácie


Výhody plynových kotlov Protherm Gepard :

- Európske zhromaždenie;
- высоко квалифицированные компоненты;
- Moderný súbor funkcií;
- информационное изображение с протильным;
- sieť servisné centrá.

Nevýhody plynových kotlov Protemat Cheetah :

- Hydraulická skupina z plastu;
- Малый объект расширения;
- высокая цена от 40 000 рублей;
- Dvojročná záruka sa uloží len vtedy, ak je kotol nainštalovaný špecialistami s certifikátmi od ProtherM.

Плыновые котлы Protherm Gepard 23 MTV и MOV Recenzie sú častejšie pozitívne, a to ako od vlastníkov and specialistov. Днесь подробные сведения о функциях котельного включения Gepard 23 MTV помогли подготовить предварительную информацию о официальной веб-странице безопасности.Зарождение многих выходов и нет недостатков, на которых несколько заставили позорно. Sledujeme видео.

Akonáhle sa začne chladiť na ulici, všetci premýšľame o teple a pohodlné vo vašej domácnosti. Ale tiež chcem ušetriť. Plynové kotly Protena je nádherná kombinácia vykurovania a nákladovo efektívneho výkonu. Je v týchto produktoch, že takéto dôležité kvalitatívne vlastnosti sú dokonale kombinované ako jednoduchosť prevádzky, spoľahlivosti a dlhodobého hľadiska.

Выходы продуктов защиты?

Protherm je slovenská firma, ktorá dodáva našej krajine vykurovacie zariadenia.Protherm kotly kombinujú kvalitné zariadenia a žiadne vysoké náklady s európskou kvalitou. Фирма sa zaoberá uvoľňovaním kotlov odlišné typy a moc. Existujú kotly:

  • elektrické;
  • плин;
  • stena;
  • vonkajšie.

Pokiaľ ide o plynové výrobky, existuje mnoho modelov, ktoré naznačujú, že их používanie rozne miestnosti, 1 alebo 2 kontúry vykurovania.

Двойные продукты с урченем перед охраной дома и водой. Oni samostatne ohrievajú tekutinu: sanitárny vstup do batérie av kúpeľni, ako aj pitie do kuchyne.Ich systém je vybavený vstavaným ohrievačom vody до 30-60 литров.

Pri použití niekoľkých bodov nasávania vody alebo viac jeho spotreby stojí za inštaláciu dodatočnej možnosti jednotky.

Jednopástrovaný kotol vykonáva iba funkciu vykurovania. Je vybavený kotlom nepriame vykurovanie. Pri použití tejto jednotky je povolené väčšia spotreba teplej vody bez nadmerného zaaženia. Okrem toho technicky vodné kotly sú vybavené regátormi teploty ktoré sa nachádzajú vizbách.To vám umožní ohrievať vodu nezávisle od seba na vykurovanie a na zásobovanie vodou.

Protherm Cheetah 23 MTV

Zvážte viac káblovú protherm gepard 23 MTV. Toto je jeden z najobľúbenejších modelov stien plynových kotlov. Sú v dopyte, ako sú majitelia súkromných domov a majiteľov bytov v mestskej vlastnosti.

Priahuje pozornosť tomuto kotlu na úkor jeho vynikajúce technické vlastnosti a relatívne nízke náklady v porovnaní s inými produktovými produktmi.

Спецификация Protherm Products Cheetah 23 MTV:

  • typ inštalácie: namontovaný na stenu;
  • подвод тепла воды: Áno;
  • максимальная мощность: 23,3 кВт;
  • фотоаппарат: ZATVORENÉ (MTV).

Pokiaľ ide o spaľovaciu komoru, sú uzavreté a otvorené. Вы можете увидеть фотоаппараты, которые были показаны на улице, где есть люди - MTV и отворены - песни MOV.

Котлы серии Cheetah sú obaja druhy. Важные походы вверх по направлению к комору - MTV, претоже вам возможно инсталированное зарождение в акейковек мирности.Faktom je, že uzavretý typ kamery nemá komín. Чтобы са dosahuje pomocou koaxiálneho systému výfukových plynov, to znamená, že tu sa používa dvojitá trubica. Для того, чтобы вам умні сучасне оддиалию вздуч з улице и продуктивным продуктам спаľования.

Наиншталуйте стены несколько склопных моделей Protherm Cheetah 23 MTV - prípad nie veľmi drahý a rýchly Pretože je to dobre zmýšľajúci kotol. Предварительно привод теплей воды на воду захриева в розыгрыше 38-60 ступеней и на выкуровании около 38-80 ступенев.Ak je problém s tuhosťou vody, potom výrobok môže rýchlo upchať, čo povedie k neočakávanému odpojeniu, zmiznutie teplej vody a klepania. Preto by ste mali filterrova okamžite nainštalovať.

Наклады на Protherm Product Cheetah 23 MTV nie je oveľa drahší ako vykurovacie zariadenie try ekonomiky. Avšak, O. vyznačujú sa dobrou montážou a životnosťou a tiež podlieha opravy. Dôležitým bodom je inštalácia jednotky, pretože nesprávna vlastná konfigurácia môže spôsobiť problém v systéme.Preto je lepšie hľadať pomoc od špecialistu.

Stojí za to zvážiť ďalší model gepartu s otvorenou spaľovacou komorou 24 kW MOV. Faktom je to tento model má tiež veľkú popularitu. V domovoch, kde je príležitosť založiť komín.

Kotol Protherm Cheetah 24 кВт MOV má rovnakú silu ako jeho kolega Protherm Cheetah 23 MTV, Menovite 23,3 кВт.

Установка и техническая спецификация котла Protherm Cheetah 24 кВт MOV

Котел для автоматического выбора модуля пламени.Je veľmi jednoduché riadiť zariadenie, pretože je vybavený vstavaným mikroprocesorom. Купить Protherm Продукт Cheetah 24 кВт MOV постоянная автоматическая диагностика. Контролировала первоначальную пламени и хом в комине. Zariadenie je chránené pred zmrazením, ako aj prehriatím.

На визуальных дисплеях текутых крышталов:

  • теплотах воздуха квапалины;
  • tlak chladiacej kvapaliny voykurovacom systéme;
  • indikácia poruchy;
  • indikácia preventívnej údržby zariadení.

Copper Cheetah 24 кВт MOV má niekoľko riadiacich režimov , ako napríklad "zimné leto" и "pohodlie". Okrem toho je vybavený systémom cirkulujúcej čerpadla antiblokovacieho systému a zabudovaným podávacím ventom na vyplnenie vykurovacieho systému. Protherm Aggregate Cheetah 24 кВт MOV может практическая на главном сквапальном плине.

Ke sa rozhodol získať product zo spoločnosti "Protemat", užívateľ určite dostane mnoho výhod. Avšak, nevyhnutne je potrebné vziať do úvahy všetky vlastnosti sizes a tieto podmienky, za ktorých sa prevádzka jednotky prinesie očakávaný účinok.

Читань в Чланку

Protherm Cheetah 23 MTV

Zvážte viac káblovú protherm gepard 23 MTV. Toto je jeden z najobľúbenejších modelov stien plynových kotlov. Sú v dopyte, ako sú majitelia súkromných domov a majiteľov bytov v mestskej vlastnosti.

Tento kotol priťahuje pozornosť na úkor jeho vynikajúcich technických charakteristík a relatívne nízkych nákladov v porovnaní s inými produktmi Protem. . Спецификация Protherm Products Cheetah 23 MTV:

Спецификация Protherm Products Cheetah 23 MTV:

  • typ inštalácie: namontovaný na stenu;
  • подвод тепла воды: Áno;
  • максимальная мощность: 23,3 кВт;
  • фотоаппарат: ZATVORENÉ (MTV).

Pokiaľ ide o spaľovaciu komoru, sú uzavreté a otvorené. Вы можете увидеть фотоаппараты, которые были показаны на улице, где есть люди - MTV и отворены - песни MOV.

Котлы серии Cheetah sú obaja druhy. Важные походы вверх по направлению к комору - MTV, претоже вам возможно инсталированное зарождение в акейковек мирности. Faktom je, že uzavretý typ kamery nemá komín. Чтобы са dosahuje pomocou koaxiálneho systému výfukových plynov, to znamená, že tu sa používa dvojitá trubica. Для того, чтобы вам умні сучасне оддиалию вздуч з улице и продуктивным продуктам спаľования.

Наиншталуйте стены несколько склопных моделей Protherm Cheetah 23 MTV - prípad nie veľmi drahý a rýchly Pretože je to dobre zmýšľajúci kotol. Предварительно привод теплей воды на воду захриева в розыгрыше 38-60 ступеней и на выкуровании около 38-80 ступенев. Ak je problém s tuhosťou vody, potom výrobok môže rýchlo upchať, čo povedie k neočakávanému odpojeniu, zmiznutie teplej vody a klepania. Preto by ste mali filterrova okamžite nainštalovať.

Наклады на Protherm Product Cheetah 23 MTV nie je oveľa drahší ako vykurovacie zariadenie try ekonomiky.Avšak, O. vyznačujú sa dobrou montážou a životnosťou a tiež podlieha opravy. Dôležitým bodom je inštalácia jednotky, pretože nesprávna vlastná konfigurácia môže spôsobiť problém v systéme. Preto je lepšie hľadať pomoc od špecialistu.

Servisné centrá Protherm

Najmä pre vaše pohodlie smhromaždili všetky potrebné informácie týkajúce služby
držba nástrojov a technológií. Tu nájdete adresy nachádzajúce sa vo vašich mestských licencovaných servisných centrách.
(Usporiadanie sa určuje automaticky alebo podľa vášho výberu).

Vyberte си svoje Mesto:
AbakanAlmetevskAnapaAstrahanBatayskBelgorodBereznikiVladikavkazVolgogradVoronezhEkaterinburgIvanovoIzhevskIrkutskKazanKalugaKirovKovrovKostromaKrasnodarKurskLermontovLipetskMagnitogorskMahachkalaMiassMoskvaNizhnevartovskNizhny NovgorodNizhny TagilNovorossiyskOmskOrelOrenburgOrskOtradnyyPenzaPermRostov-на-DonuSamaraSankt-PeterburgSaranskSaratovSmolenskSochiStavropolTaganrogTambovTverTolyattiTulaTyumenUlyanovskUfaHanty-MansiyskCheboksaryChelyabinsk

Efektívne Plynove Kotly Protherm Ich Vlastnosti

По zakúpení Kotla JE potrebné skontrolovať absenciu vonkajšieho poškodenia prípadu úplnosti dodaného Produktu. Samotné pripojenie stieračov na stenu na stenu na stenu na stenu s kotlom priamo zakazuje. Inštalácia má právo vyrába odborníkov, ktorí majú licenciu, takže bez volania majstrov, pripoji kotol, nerobte. Primárne spustenie zariadenia a spojenie s vykurovacou sieťou je povinná pod kontrolou špecialistu. Ако са вшак подарить приподнятую индивидуальную выкуровку В байт си можете пречитать.

Pozor! Porušenie pravidiel inštalácie a pripojenie kotla môže viesť k preskúmaniu zárukou výrobcu.

В котле гепард два режима восстановления дыму

Ссылка, представленная два модельных охриевацов:

  • с природой диэроу дыму 23 мова;
  • с повинным розпадом дыму 23 MTV.

Tieto informácie o kotle je proteóm gepard možno nájsť v pokynoch. V agregátoch s prirodzeným bremenom spaľovania otvoreného typu, to znamená únik. Вздуч на пламё у тихо охриевачов почталья из местности, в том месте, где находится наиншталованный (преснейшье, позаставене на стене, претоже вшетки на стене).Toto nie je ani dobré alebo zlé. Potrebujete jednoducho urýchliť miestnosť. Pre takéto kotly je potrebný stacionárny komín. O, ako nainštalovať komín na plynový kotol, Už sme napísali, takže sa neopakujeme.

Nezáleží na tom, či nie je možné vytvoriť stacionárny komín, pretože Pre agregáty s povinným rozkladom dymu nie je needné (pozri dymové kotly). Takéto kotly gepard sa nazývajú koaxiálne. Dym vyjde koaxiálne potrubie . Je odstránený na ulici priamo cez stenu, ktorá je veľmi pohodlná.Výhodou koaxiálneho komína je, že nielenže zobrazí dym, ale tiež slúži kyslíku do spaľovacej komory. Mimochodom, je to hermetické v takýchto agregátoch.

Vzhľadom na to, koľko váži 1 sekcia batéria prasa, Musíte sa postarať o spoľahlivú fixáciu.

Oceľ je oveľa jednoduchšia, ale teplo sa zhoršuje.

Cirkulácia plynov v koaxiálnom komíne (v oboch smeroch) nútených. Na tento účel je zodpovedný ventátor namontovaný nad spaľovaciu komoru. Pracuje zo siete, takže takéto kotly konzumujú viac elektriny.

Charakteristika

* Zadajte presné funkcie od predávajúceho.

Všeobecné характеристики

technické údaje

Maximálny tlak v okruhu TÚV 10 bar
Kapacita Expanzná nádrž 5 L.
Minimálna teplota v okruhu TÚV 38 ° C.
Maximálna teplota v okruhu ГВС 60 ° C.
Prípustný tlak skvapalneného plynu 30 мбар
Maximálny tlak voykurovacom okruhu 3 bar
Варенье Не
Typ plynového kotla konvekcia
10.7 кВт
Výkon s teplou vodou pri T 30 ° C 11 л / мин
Napäťová sieť jednofázový
Номинальный слой при входе 20 мбар
Di-Letter Výmenník tepla Nie
Expanzná nádoba existsuje
Cirkulačné čerpadlo existuje
Номинальный уровень земли (мин.) 13 мбар
25 кВт

Характеристика припоя

Použité palivo

Контроль и диагностика

Охрана системы

Rozmery a hmotnosť

Nástenný plynový kotol Protem PechiePlynové kotly - Zariadenie zvýšeného nebezpečenstva, takže neprofesionálny zásah môže viesť k najlepší prípad, Stratou záruky a najhoršie až po veľmi nepríjemné náslebozieu drajlenky. Príručka pre použitie kotlov spoločnosti "Protement" zakazuje nezávislé rušenie a opravy vnútorného vybavenia kotla. Všetky takéto práce musia vykonávať špecialisti. Niektoré výnimky a používateľské akcie v týchto prípadoch sú opísané nižšie.

В процедуре, предшествовавшей записи на стене, на стене с большим количеством уроков агрегата 23 MTV, было указано, что она находится на вершине:

  • На дисплее отображается изображение F28.Zdá sa, že s neúspešným pokusom o spustenie (zapaľovanie) kotla. Ke sa objaví takáto chyba, je potrebné vyfúknuť trysky kotla и контролируемый ток plynu a potom sa pokúste spustiť kotol. Ак са запаание нестало, мало от са волаť майстра зо сервисного стредиска.
  • Zdá sa, že chyba F75. Táto chyba označuje poruchu snímača tlaku. Немохол оправдал скок тлаку. Toto je porucha vo vnútri kotlového zariadenia a mala by sa nazvať špecialistom zo servisného strediska.

Treba pripomenúť, že nedodržanie pokynu a poradím prevádzky kotla vedie k preskúmaniu záruky.

Parapetný kotol Cheetah и Jeho Technické údaje

Plynový kotol Cheetah má dve modely, ktoré sú obzvlášť populárne. В техническом означении Котел может быть так написано - 23MOV только 23MTV. Veľmi populárne, takže zariadenie musí byť zvolené.

Rozlúštenie týchto označení je jednoduché, ale potrebujete vedieť:

  1. 23 - nominálna sila vykurovacieho kotla;
  2. MOV je prirodzený spôsob odstraovania products spaovania;
  3. MTV je povinným spôsobom odstrániť spaľovacie produkty.

Vytvorené Protherm Copper Plyn Protement Cheetah 23 MTV je určený na montáž na steny bytov, súkromných domov, chalupov a Dachas. Dvojstranný kotol, takže problémy s horúca voda nebude. Prítomnosť displeja tekutých kryštálov umožňuje neustále monitorovať process práce, servisnosť kotla a vykurovacieho systému.

Экономичный многослойный вид Protherm Cheetah 23 MTV настенный многослойный котел автоматически вырабатывается с возможностью добавления тепла с помощью удобного термостата. Tento model nevyžaduje spojenie s komínom, znamená to, že môže byť pripojený takmer v každej miestnosti, pretože má uzavretý fotoaparát Spaľovanie a výstup produktov spaľovacízízójónáčá.

Заказная спецификация:

  • максимальная скорость подачи тепла - 11 л / мин;
  • činnosť (účinnos) - 93,2%;
  • rozsah manuálnej nastavenia výkonu kotla - 8,5 - 23,3 кВт;
  • menovitý výkon kotla - 23,3 кВт;
  • тип котла - парапет, стены, дуальный округ;
  • výrobca - Чешская республика, Protherm;
  • odporúčaná vykurovacia plocha je 240 m.kv;
  • približná cena - 38892 trieť;
  • záruka od výrobcu - 24 месяца;
  • roveň prevádzkového tlaku plynu - (0,5 - 3,0) бар.

Okrem toho je kotol proteóm gepard 24 kW, ktorého inštrukcia podrobne opisuje pravidlá prevádzky a nastavenia teploty, je vybavený displejom. На дисплеи на изображении информации о фактическом стане и по поручению продукта.

Полное управление техникой власти котлов Cheetah

Котел плывёт без охладения на модель при подключении к электричеству. Kdekoľvek žijete, vždy existujú napätie a vypnutie skoky. Preto, že prevádzka vykurovania a TÚV je nepretržitá, odporúča sa vytvoriť UPS pre kotol (Neprerušiteľný výkonový systém).V balení kotla, gepard vstúpi:

  • dvojstupňové cirkulačné čerpadlo;
  • Expanzná nádrž pri 5 l;
  • mikroprocesor s možnosťou pripojenia diaľkového termálneho snímača a konektora EBUS;
  • iPX4D ЭЛЕКТРИЧЕСКАЯ ОХРАНА.

Prenos batérie pre LOGGIA, poda zákona je zakázaná. Используйте са, а затем переделайте проект.

Existujú rôzne typy: manuálne a automatické.

Pre DHS je kmenie trysky. Môže sa použiť aj na vykurovacieho systému.На пределе чести в начале ЖК-дисплея. Техническая информация:

  • Напряжение: мин. 9 кВт, макс. до 23 MOV 23 кВт и 23 MTV 24,6 кВт;
  • činnosť pre 23 MOV 89,5% и 23 MTV - 91,1%;
  • teplota vypúšťacích plynov je 110 stupňov;
  • максимальная температура воздуха квапалины е 83 ступень, ГВС - 65 ступень;
  • максимальный предшествующий тлак выкуровани - 3 атмосферы, ГВС - 10 бар;
  • spotreba energie pre 23 MOV 92 Вт / ч, до 23 MTV - 156 Вт / час

Oba kotly majú rovnaké rozmery (výška / šírka / hĺbka) 74x41x31 см.Хмотрю без воды - 13 кг.

Zdieľajte článok s priateľmi:

Podobné články

charakteristikos, įrenginys, diegimas ir atsiliepimai. Duj dvigubo cirkulio katilas Cheetah nuo protherm vario duj cheetah 23 mtv protherm

Dujų katilas Cheetahda išleidžia monę. Iš esmės ji pasirodė esanti gerai Rusijos rinkoje, tačiau problemos buvo pradinės su šiais įrenginiais.Кай курие катилай тури проблемаų су "смеген" программа įrangos ir darbo. Laikui bėgant, gamintojai atsižvelgė į tai, o dabar yra klaidų atsiradimas, o ne išimtis taisyklių. Нера йокию скунду су išsamiais, jų klausimų kokybė nesukelia.

Гепард катилас - dvigubai grandinė

Pradėkime nuo to, kad dujų katilas yra dvigubo grandinės cheetah. Tai reiškia, kad šis įrenginys gali vienu metu šildyti šildymo sistemos aušinimo skystį, taip pat vandenį karštam vandeniui. Tai įmanoma dėl dviejų šilumokaičių.

Degimo kameroje virš liepsnos, rengiami šilumokaičiai - tai yra ritės, kurioms teka vandens srautai. Jie yra pagaminti iš vario, padidinti šilumos mainų zoną gyvatėje, yra pelek. Todėl trumpą laik, kuris skystis yra šilumokaityje, jis turi laiko sušilti iki naudotojo.

Šildymui aušinimo skysčio temperatūra yra nustatyta visoje sistemoje ir karšto vandens, šildymo laipsnis srauto režimu. Didžiausia leistina vandens temperatūra DHS yra 65 laipsniai. Srauto greičiu 11,4 л / мин, temperatūros delta yra 30 laipsnių.

Pavyzdžiui, jei maitinimas nuo vandens tiekimo sistemos ateina su 15 laipsnių temperatūra, katilas gali pagaminti 11,4 litrų vandens в минуту su 45 laipsnių temperatūra. Cheetah katilai yra rengta karšto paleidimo funkcija. Вос за 2 sekundes prietaisas šildo srauto vandenį į reikiamą lygį. Тай yra krano atidarymas, nereikia sujungti vandens, kurio neturėjo laiko sušilti.

Katilo gepardai du dūmų šalinimo režimai

Liniją atstovauja du šildytuvų моделей:

  • su natūralia dūmų spalva 23 mov;
  • su privalomu dūmų sumažėjimu 23 MTV.

Ši informacija apie katilą yra protema cheetah galima rasti Instrukcijose. Suvestinėmis su natūralia atviru įrašo našta, tai yra nuotėkis. Tokių šildytuvų liepsna yra iš kambario, kuriame jis yra diegtas (tiksliau, sustabdytas ant sienos, nes visi jie yra siena). Тай нэра неи гера ар блог. Tiesiog reikia paspartinti kambarį dažniau. Tokiems katilams reikalingas stacionarus kaminas. Apie , Mes jau parašėme, todėl mes ne kartoti.

Nesvarbu, ar nėra galimybės steigti stacionarią kaminą, nes Užpildai su privalomu skilimu, tai nėra reikalinga (žr.). Tokie katilai gepardai vadinami bendraašiais. Думай атейна. Jis pašalinamas gatvėje tiesiai per sieną, kuri yra labai patogu. Koaksialinio kamino pranašumas yra tas, kad jis ne tik rodo dūmus, bet ir deguonį patiekia deguonį į degimo kamerą. Beje, tai yra hermetiškas toki agregatų.

Atsižvelgiant į tai, jums reikia rūpintis Patikimu fiksavimu.

Plienas yra daug lengviau, tačiau šiluma kaupiasi blogiau.

Dujų cirkuliacija koaksialiniame kaminiame (abiem kryptimis) priversti.Už tai yra atsakingas už degimo kameros sumontuotas ventiliatorius. Йис вейкия иш тинкло, тодел токие катилаи сонаудоя даугьяу электроэнергию.

Пилнасский гепард katilų rinkinys ir techninės charakteristikos

Dujų cheetah katilas Nepriklausomai nuo modelio prisijungia prie maitinimo tinklo. Visur, kur jūs gyvenate, visada yra įtampos ir išjungimo šuoliai. Todėl, kad šildymo ir karšto vandens veikimas yra nepertraukiamas, rekomenduojama įdiegti (непертраукиамо maitinimo šaltinis).Катило pakuotėje esantis gepardas patenka į:

  • dviejų pakopų cirkuliacinis siurblys;
  • išsiplėtimo bakelis 5 л;
  • mikroprocesorius su galimybe sujungti nuotolinio šiluminio jutiklio ir ebių jungties galimybę;
  • iPX4D elektros apsauga.

P, pagal įstatymą yra draudžiama. Būtinai pakartokite projektą.

года skirtingi tipai: Rankinis ir automatinis.

DHS yra antgalio šėrimas. Jis taip pat gali būti naudojamas šildymo sistemai užpildyti.Priekinėje dalyje yra LCD ekranas. Specifikacijos:

  • галия: мин. 9 кВт, макс. 23 мова 23 кВт и 23 мВт 24,6 кВт;
  • Efektyvumas 23 mov 89,5% и 23 MTV - 91,1%;
  • išleidimo dujų temperatūra yra 110 laipsnių;
  • didžiausia aušinimo skysčio temperatūra yra 83 laipsniai, GVS - 65 laipsniai;
  • didžiausias šildymo veikimo slėgis - 3 атмосферы, karšto vandens - 10 барų;
  • energijos suvartojimas 23 mov 92 w / h ir 23 mtv - 156 m / val.

Abu katilai turi tokius pačius matmenis (aukštis / plotis / gylis) 74x41x31 см. Svoris be vandens - 13 кг.

Mes atkreipiame jūsų dėmesį į tai, kad gamintojo garantija galioja tik tuo atveju, jei diegimą ir paleidimą atliko specializuotos organacijos "ProtherM" sertifikuota gamykla. Šiuo atveju sertifikato prieinamumas Protherm. neatmeta papildomo specializuotos organizationacijos personalo sertifikavimo pagal taikomą teritorijoje Rusijos Federacija Teisės aktų ir regiavimo aktai, susiję su šios organacijos veiklos sritimi.

Garantijos įsipareigojimų, nustatytų dabartiniuose regione, kuriame buvo nustatyta Protherm įranga, įgyvendinimas atlieka jūsų prietaiso įmonės pardavėją arba su juo Sustiij Remontas taip pat gali atlikti organacijį, kuri yra įgaliotas "Proterm" aptarnavimo centras.

Garantijos ar ne garantijos remonto įrangos protherm Bendrovė garantiniu laikotarpiu pašalins visus trūkumus, atsiradusius dėl gamintojo kaltės.Konkrečios garantijos sąlygos ir garantinio laikotarpio trukmė yra nustatyti ir dokumentuojami parduodant ir užsakant prietaisą. Atkreipkite dėmesį į poreikį užpildyti skyrių "Informacija apie pardavimą" skyriuje, kur serijos numeris prietaiso yra pagamintas, pardavimo ženklai ir atitinkami plombos, pardavimų ir parašjas.

Gamintojo Garantija netaikoma produktams, kurių gedimai sukelia Transporto pažeidimus, Transporto л saugojimo taisyklių pažeidimą, neužšaldančių aušinimo skysčių naudojimą, бет kokio типо Társa, įskaitant standumo druskos, Vandens užšalimas, nekvalifikuotas įrengimas ИК-спектр (арба) paleidimas, nesilaikymas instrukcijų įrengimo л eksploatacinių aksesuarų diegimo ir veikimo IT ir kitiems asmenims nepriklausomiems su gamintoju, taip pat įrengimo ir priežiūros įrenginio.

Terminai apskaičiuojami nuo eksploatacijos momento ir yra nurodyta dokumentuose, pridedamuose prie konkretaus produkto.

Protherm gamykla garantuoja galimybę įsigyti bet kokias atsargines dalis šiam produktui mažiausiai 8 metus nuo jo pašalinimo.

Protherm ir priedų ranga NiMA gamintojas nustato 2 metų garantijos laikotarp nuo eksploatacijos dienos, bet ne daugiau kaip 2,5 metų nuo galutinio vartotojo pardavimo.
Atsargini dalių garantija yra 6 месяцев nuo mažmeninės prekybos dienos, atsižvelgiant į atsargini dalių diegimą, patvirtintą Prothrm specialisto.

Su daliniu ar visišku informacijos apie pardavimą ir / ar eksploatacijos nebuvimą, patvirtinta dokumentais, garantinis laikotarpis skaičiuojamas nuo renginio pagaminimo datos. Produkto serijos numeriu pateikiama informacija apie išleidimo datą: 3 ir 4 paveikslai - pagaminimo metai, 5 ir 6 pav. - gamintojo savaitė.

Organizacija, kuri yra galiotas "Protherm Service Centre", turi teisę atsisakyti galutiniam vartotojui rangai, iš kurių Eksploatacijos pabaigoje įvykdė trečioji šptalis, ji buvo nustaviožiójas.

Sienų dujų katilas Proter Cheetah. , savininko apžvalgos, kurios padeda visiems Potencialiems pirkėjams geriau nuspręsti dėl priedų pasirinkimo dujų aparatai, tvirtai užima aukštą vietą šildymo rangos reitinguose.

Modernus medžiagų dizainas ir kokybė, kompaktiški matmenys ir maksimalus visų būtinų funkcijų rinkinys padarė modelį "Gepard" tam tikrą pavyzdį pridedamų dvigubų grandinių dujų katilamos "словацкий" ишос.

Siūlau išsamiau išardyti įrenginį ir Skirtumus modelių, specificikacijos Ir dujų katilų kainos Protherm Gepard 23 MTV ir MOV, naudojimo инструкция, kuriai mes padėsime mums atlikti Slovakijij gamintojo.

Svetainės montuojamos dviejų grandinės dujų katilai Protherm Gepard MTV ir MOV

Kaip ir bet kuris Europos savininko dujų katilų gamintojas, компания "Promerm" gamina keletą modelių "Cheetah" linijoje. Išsiaiškinkime, ką jie skiriasi ir kas yra jų bruožas.

Dujų katilai Proter Cheetah.


Visi Cheetah katilai turi du kontūrai ir du šilumokaičiai kiekvienam iš šių grandinių: pagrindinis varis šildymo, ir antrinio karšto vandens, pagamintas iš nerūdijančio plieno.SVARBU skiriamasis bruožas Šios serijos katilai yra greitas vandens srauto šildymas (ne daugiau kaip 2 sekundes) antriniame plokšteliniame šilumokaityje.

Dvejopo gimdymo duj katilai "Cheetah" gaminami tik Slovakijoje ir tik dviem versijomis:

- su uždara degimo kameriniu gepardu MTV;
- Нуо. \\ Т атвира камера (атмосфера) гепард мов.

Ики 2015 г. Šios serijos įrenginiai turėjo nedidelį ekraną, o pagamintų katilų galia buvo 11 ir 23 kW. Ну 2015 г. Bendrovė atnaujino "Cheetah" serijos sienų puodelius, pakeičiant skaitmeninį ekraną į šviesesnę ir informatyvią, nustatydami nauj hidrogrupę nuo geresnio sudėtinės medžiagos.\\ T ir patobulintas sėdėjimo duj vožtuvas.

Be to, naujų katilų galia tapo 12 ir 23 kW. Pvyzdžiui, duj katilinė "Protherm Gepard" 23 MTV yra dviejų apvalių dujų katilas su uždara degimo kamera (su turbina) su 23-24 kW talpos, or protherm gepard 12 katilas yra dvigubos grandin degimės su Atviras лет 12 кВт.

Dujų varis Prothem Gepard 23 MTV: Instrukcija ir įrenginys

Šis aparatas su dviem šilumokaičiais apima Patikimą dviejų greičių cirkuliacinį siurblį. Grundfos. Pneumatinis dujų vožtuvas SĖDĖTI. Katilo dujų degiklis yra pagamintas iš chromonicheliacinio plieno, 5 litrmbraninio bako eksperto.

Mes žiūrime į renginio nuotraukų schemą ir prijunkite dujinį katilą "Protherm Gepard 23 MTV".

Protherm Gepard 23 MTV


1 - išsiplėtimo bakelis sumbrana;
2 - Vandens slėgio jutiklis;
3 - hidraulinė katilo grupė;
4 - электроблок на электричестве;
5 - электрод уздегимо дегиклис;
6 - Валдымо электродас;
7 - Dujų degiklis katilo;
8 - pagrindinis šilumokaitis;
9 - турбина (вентилятор).

Du Integruoti šildymo katilai Protherm Gepard 12 ir 23 MTV su uždara degimo kamera ir priverstinio pakrovimo galima naudoti arba su koaksialiniu vamzdiu 60/100 mm "vamzdžio vamzd" per sienžira sūrmus arbais su adapter - 80/100 мм. .

Šiuolaikinės informacijos LCD ekranas atspindi vartotojo nustatyt temperatūrą šildymo ir karšto vandens grandinėse. Быть, тай родо įvairius klaidų kodus su mašinos gedimais ar sugadinimu. Галима įjungti ekonominį režimą "ECO" valdymo skydelyje, kuriame temperatūra neviršys 50 laipsnių, taip pat "šiltų grindų" režimu.

Kambario термостаты, норэдами регуляции įrenginio veikimo režimą, priklausomai nuo oro į namo temperatūrą "Netennik" pakuotėje, bet yra galimybė, kurią galite įsigyti ir priiraiungti atskit.

Cirkuliacinis siurblys turi automatinę oro ventiliatorių ir po dviračių funkciją, siurblio apsauga nuo užstrigimo. "Гепард 2015" катилас ира пагаминтас в гересни меджяг неи анкстеснес сериос įренгиняй. Apsvarstykite tai išsamiai.

Hidraulinė grupė katilo Proter Cheetah


1-3 atmosferos apsauginis vožtuvas;
2 - slėgio jutiklis sistemoje;
3 - plokštelės antrinis šilumokaitis karšto vandens iš nerūdijančio plieno;
4 - Automatinis oro ventiliatorius;
5 - cirkuliacinis siurblys;
6 - Sėdėjimo dujų vožtuvas;
7 - Trijų krypčių vožtuvas.

Dujų katilai Cheetah yra įrengta elektrine transporto priemone, dujų degiklis Su savo sklandžiu moduliavimu ir trijų krypčių vožtuvu, automatiškai valdant vandens šildymą įrenginyom nuoėinės. Įdiegta NS temperatūros jutikliai, traukos jutiklis, taip pat apsauga nuo šildymo sistemos perkaitimo ir užšalimo.

Protherm Gepard MTV dujų katilai: specificikacijos, dujų suvartojimas, matmenys

Dujų katilai su "Promer Cheetah" turi gana kompaktiškus matmenis: 740/310/410 мм.Рышис. \\ T gVS kontūras. Su srieginių jungiamųjų detalių su 1/2 skersmens pagalba, ir šildymo ir dujų kontūras - 3/4 ". Veikimas karštas vanduo 11,4 л / мин.

Atmosferos katilai su atvira degimo kamera "Cheetah 12 ir 23 mov" su kamino skersmens lygus 130 mm. Vartojimas gamtinių dujų Modeliai, kurių didžiausia galia yra 23 kW, yra 2,9 m3 / val., Ir suskystintas - 2,1 кг / val.

Клаперы Protherm Gepard Dujų: спецификации


Dujų katilų privalumai Protherm Gepard :

- Europos asamblėja;
- aukštos kokybės komponentai;
- modernus funkcijų rinkinys;
- информационный экран су анти-атспинджиа;
- Net paslaug centrai.

Dujų katilų trūkumai Promer Cheetah :

- hidraulinė grupė plastiko;
- mažas išsiplėtimo bako kiekis;
- didelė kaina nuo 40 000 руб .;
- Dviejų metų garantija issaugoma tik tuo atveju, jei katilą įdiegia specialai su sertifikatais iš Prothrm.

Dujų katilai Protherm Gepard 23 mtv ir mov Apžvalgos dažniau teigiamos tiek iš savininkų, tiek special. Šiandien mes išmontuojame išsamiai specificikacijas ir savybes Gepard 23 MTV katilinio prietaiso, naudojant обучение операциям и информации в bendrovės oficialioje svetainėje.Prietaisas turi daug privalumų ir kai kurių trūkumų, dėl kurių mes taip pat nutraukėme jų dėmesį. Žiūrame vaizdo rašą.

Kai tik pradeda šaltis gatvėje, mes visi galvojame apie šiltą ir patogų jūsų namuose. Bet aš taip pat noriu sutaupyti. Dujų katilai PROTEMA yra puikus šildymo ir ekonomiškumo derinys. Šiuose produktuose yra tokios svarbios kokybinės charakteristikos yra puikiai derinamos kaip veikimo paprastumas, Patikimumas ir ilgalaikis.

Bendrovės "Promer" produktų privalumai?

"Protherm" yra Slovakijos monė, kuri tiekia šildymo rangą į mūsų šalį."Protherm" katilai sujungia kokybiškus įrenginius ir nėra didelių išlaidų su Europos kokybe. Įmonė užsiima katilais skirtingi tipai ir galia. Yra katilų:

  • elektriniai;
  • dujos;
  • сиена;
  • lauke.

Kaip ir dujų produktams, yra daug modelių, kurie rodo jų naudojim skirtingi kambariai, 1 arba 2 šildymo kontūrai.

Dvigubų grandinės produktai yra skirti tiek šildymui namuose ir karšto vandens tiekimui. Jie atskirai šildo skystį: sanitarinis patekimas į bateriją ir vonios kambarį, тайп пат герти į virtuvę.Jų sistema turi įmontuotą vandens šildytuvą 30-60 литров.

Naudojant kelis vandens suvartojimo taškus ar daugiau jo suvartojimo, verta įdiegti papildomą vieneto parinktį.

Vienam montuojamam katilui veikia tik šildymo funkcija. Jis turi katil netiesioginis šildymas. Naudojant šį įrenginį, leidžiamas didesnis karšto vandens suvartojimas be pernelyg didelės apkrovos. Be to techniškai vandens katilai turi temperatūros regiatorių kurie yra kambariuose. Tai leidžia jums šildyti vandenį nepriklausomai vienas nuo kito šildymui ir vandens tiekimui.

Protherm Cheetah 23 MTV

Apsvarstykite daugiau kabelių PROTOTHM Cheetah 23 MTV. Tai vienas iš populiariausių sienų dujų katil modelių. Jie yra paklausūs kaip privačių namų savininkai ir butų savininkai miesto bruože.

Pritraukia dėmesį į šį katil jo sąskaita puikios techninės charakteristikos ir santykinai mažos kainos , palyginti su kitais "Promerm Products".

Specifikacijos Protherm Produktai Cheetah 23 Mtv:

  • montavimo types: montuojamas siena;
  • karšto vandens tiekimas: Taip;
  • максимальная мощность: 23,3 кВт;
  • fotoaparato degimas: uždarytas (MTV).

Kalbant apie degimo kamerą, jie yra uždaryti ir atidaryti. Uždaros kameros nurodytos katilo raidžių pavadinime - MTV ir atviros raidės.

Cheetah serijos katilai yra abi rūšys. Tačiau didžiausias patogumas sukelia degimo kamer - MTV, nes jis leidžia įdiegti renginį bet kuriame kambaryje. Faktas yra tai, kad uždaros kameros tipas neturi dūmtraukio. Tai pasiekiama naudojant koaxial sistemą išmetamųjų dujų, tai yra, čia, dvigubas vamzdis yra naudojamas čia. Tai leidžia vienu metu vėluoti orą iš gatvės ir išvesties degimo produktų.

diekite sieną arba šarnyrinį modelį Protherm Cheetah 23 Mtv - atvejis nėra labai brangus ir greitas nes tai yra gerai protingas katilas. Karšto vandens tiekimui, vanduo yra šildomas 38-60 laipsnių diapazone ir šildymui apie 38-80 laipsnių. Jei yra problemų dėl vandens standumo, produktas gali greitai užsikimšti, o tai sukels netikėtą atjungimą, karšto vandens išnykimą ir smūgį. Todėl reikia nedelsiant įdiegti filterą.

Protherm Product Cheetah 23 MTV kaina nėra daug brangesnė nei ekonominės klasės šildymo ranga.Tačiau O. geras surinkimas ir tarnavimo laikas ir taip pat pataisyti. Svarbus dalykas yra įdiegti įrenginį, nes neteisinga savęs konfigūracija gali sukelti problemą sistemoje. Todėl geriau kreiptis į pagalb iš specialisto.

Verta apsvarstyti kitą Cheetah modelį su atvira degimo kamera 24 kW mov. Tai yra Šis modelis taip pat turi didelį populiarumą. Намуосе, kur yra galimybė sukurti kamin.

Катилас "Protherm Cheetah" 24 кВт, двигаясь туда и обратно, давая и колегос "Protherm Cheetah" 23 MTV, мощность 23,3 кВт.

Катило протерм гепард Катило инструкция и технические характеристики 24 кВт mov

Катил rengta automatinis degiklio liepsnos moduliavimas. Tai labai paprasta vairuoti prietais, nes jis yra įrengtas su įmontuotu mikroprocesoriumi. Protherm Produkto metu Cheetah 24 kW mov yra pastovi automatinė jo veikimo diagnostika. Kontroliuoja liepsnos ir traukos kaminą buvimą. Prietaisas yra apsaugotas nuo užšalimo, taip pat perkaitimo.

Apie skystųjų kristalų įmontuotą ekraną rodomi:

  • aušinimo skysčio temperatūra;
  • aušinimo skysčio slėgis šildymo sistemoje;
  • gedimų indikacija;
  • Įrangai preventcinės priežiūros nuoroda.

Vario Cheetah 24 кВт mov turi keletą kontrolės režimų , pavyzdžiui, "žiemos vasara" ir "komfortas". Be to, jame yra cirkuliacinio siurblio antiblokavimo sistema ir integruotas maitinimo vožtuvas, užpildantis šildymo sistemą. Protherm agregatas Cheetah 24 кВт mov gali dirbti tiek pagrindinės ir suskystintos dujos.

Nusprendęs įsigyti produktą iš monės "Promerm", vartotojas tikrai gaus daug naudos. Tačiau būtina atsižvelgti į visas veikimo ir tų sąlygų funkcijas, kuriomis įrenginio veikimas atneš numatomą poveikį.

Скайтыките страипсные

Protherm Cheetah 23 MTV

Apsvarstykite daugiau kabelių PROTOTHM Cheetah 23 MTV. Tai vienas iš populiariausių sienų dujų katil modelių. Jie yra paklausūs kaip privačių namų savininkai ir butų savininkai miesto bruože.

is katilas pritraukia dėmesį į savo puikių techninių charakteristikų ir palyginti mažos sąnaudos, palyginti su kitais PROTERM produktais. . Specifikacijos Protherm Produktai Cheetah 23 Mtv:

Specifikacijos Protherm Produktai Cheetah 23 Mtv:

  • монтавимо типы: montuojamas siena;
  • karšto vandens tiekimas: Taip;
  • максимальная мощность: 23,3 кВт;
  • fotoaparato degimas: uždarytas (MTV).

Kalbant apie degimo kamerą, jie yra uždaryti ir atidaryti. Uždaros kameros nurodytos katilo raidžių pavadinime - MTV ir atviros raidės.

Cheetah serijos katilai yra abi rūšys. Tačiau didžiausias patogumas sukelia degimo kamer - MTV, nes jis leidžia įdiegti renginį bet kuriame kambaryje. Faktas yra tai, kad uždaros kameros tipas neturi dūmtraukio. Tai pasiekiama naudojant koaxial sistemą išmetamųjų dujų, tai yra, čia, dvigubas vamzdis yra naudojamas čia. Tai leidžia vienu metu vėluoti orą iš gatvės ir išvesties degimo produktų.

diekite sieną arba šarnyrinį modelį Protherm Cheetah 23 Mtv - atvejis nėra labai brangus ir greitas nes tai yra gerai protingas katilas. Karšto vandens tiekimui, vanduo yra šildomas 38-60 laipsnių diapazone ir šildymui apie 38-80 laipsnių. Jei yra problemų dėl vandens standumo, produktas gali greitai užsikimšti, o tai sukels netikėtą atjungimą, karšto vandens išnykimą ir smūgį. Todėl reikia nedelsiant įdiegti filterą.

Protherm Product Cheetah 23 MTV kaina nėra daug brangesnė nei ekonominės klasės šildymo ranga.Tačiau O. geras surinkimas ir tarnavimo laikas ir taip pat pataisyti. Svarbus dalykas yra įdiegti įrenginį, nes neteisinga savęs konfigūracija gali sukelti problemą sistemoje. Todėl geriau kreiptis į pagalb iš specialisto.

Paslaugų centrai Protherm.

Ypač jūsų patogumui surinkome visą reikalingą informaciją, susijusią su paslauga
rankių ir technologijų priežiūra. Čia rasite adresus, esančius jūs miesto licencijuotuose aptarnavimo centruose.
(Gyvenvietė nustatoma automatiškai arba pasirinkdami).

Pasirinkite Саво miestą:
AbakanAlmetevskAnapaAstrahanBatayskBelgorodBereznikiVladikavkazVolgogradVoronezhEkaterinburgIvanovoIzhevskIrkutskKazanKalugaKirovKovrovKostromaKrasnodarKurskLermontovLipetskMagnitogorskMahachkalaMiassMoskvaNizhnevartovskNizhny NovgorodNizhny TagilNovorossiyskOmskOrelOrenburgOrskOtradnyyPenzaPermRostov-О-DonuSamaraSankt-PeterburgSaranskSaratovSmolenskSochiStavropolTaganrogTambovTverTolyattiTulaTyumenUlyanovskUfaHanty-MansiyskCheboksaryChelyabinsk

Efektyvūs dujų katilai Protherm л jų savybės

Įsigiję katilą, Butina patikrinti išorinės žalos atvejį л pateikto produkto išsamumą. Vien tik prijunkite katilo dujų dvigubo grandinės sienų montuojamas valytuvus Cheetah Instrukcija tieiogiai draudžia. rengimas turi teisę gaminti licenciją turinčių ekspertus, todėl be meistr skambinant, prijunkite katilą, nedarykite. Pagrindinis prietaiso pradžia ir ryšys su šildymo tinklu yra pivaloma pagal specialisto kontrolę. Bet kaip sugebėti prisijungti Individualus šildymas Apartamentuose galite skaityti.

DĖMESIO! Įrengimo taisykli pažeidimas ir katilo prijungimas gali sukelti gamintojo garantiją.

Katilo gepardai du dūmų šalinimo režimai

Liniją atstovauja du šildytuvų modeliai:

  • su natūralia dūmų spalva 23 mov;
  • su privalomu dūmų sumažėjimu 23 MTV.

Ši informacija apie katilą yra protema cheetah galima rasti Instrukcijose. Suvestinėmis su natūralia atviru įrašo našta, tai yra nuotėkis. Tokių šildytuvų liepsna yra iš kambario, kuriame jis yra diegtas (tiksliau, sustabdytas ant sienos, nes visi jie yra siena). Тай нэра неи гера ар блог.Tiesiog reikia paspartinti kambarį dažniau. Tokiems katilams reikalingas stacionarus kaminas. Apie kaip įdiegti kaminą dujų katilui, Mes jau parašėme, todėl mes ne kartoti.

Nesvarbu, ar nėra galimybės steigti stacionarią kaminą, nes Už suvestinius su agregatais su privalomu dūm skilimu, nereikia (žr. Smoky katilai). Tokie katilai gepardai vadinami bendraašiais. Dūmai išeina koaksialinis vamzdis . Jis pašalinamas gatvėje tiesiai per sieną, kuri yra labai patogu.Koaksialinio kamino pranašumas yra tas, kad jis ne tik rodo dūmus, bet ir deguonį patiekia deguonį į degimo kamerą. Beje, tai yra hermetiškas toki agregatų.

Atsižvelgiant į tai, kiek sveria 1 skyrių kiauliniai baterija, jums reikia pasirūpinti Patikimu fiksavimu.

Plienas yra daug lengviau, tačiau šiluma kaupiasi blogiau.

Dujų cirkuliacija koaksialiniame kaminiame (abiem kryptimis) priversti. Už tai yra atsakingas už degimo kameros sumontuotas ventiliatorius.Йис вейкия иш тинкло, тодел токие катилаи сонаудоя даугьяу электроэнергию.

Charakteristikos. \\ T

* Nurodykite tikslias pardavėjo funkcijas.

Bendrosios charakteristikos. \\ T

Specifikacijos

Maksimalus slėgis karšto vandens grandinėje 10 бар
Talpa išsiplėtimo tankas 5 L.
Minimali temperatūra karšto vandens grandinėje 38 ° C.
Maksimali temperatūra karšto vandens grandinėje 60 ° C.
Leistinas suskystintų dujų slėgis 30 мбар.
Maksimalus slėgis šildymo kontūre 3 бар
Virimo skydelis Ne
Dujų katilo tipas konvekcija. \\ T
10,7 кВт.
Karšto vandens našumas t 30 ° C temperatūroje 11 л / мин
Įtampos tinklas vienfazis.\ t
Nominalus dujų slėgis prie įėjimo 20 мбар.
Biuo raidės šilumokaitis Ne
Išsiplėtimo rezervuaras лет
Cirkuliacinis siurblys лет
Nominalus gamtinių dujų slėgis (мин.) 13 мбар.
25 кВт.

Ryšio charakteristikos

Naudojamas kuras

Kontrolė ir Diagnostika

Apsaugos sistemos

Matmenys ir svoris

Sieninis dujų katilas Proter Cheetah 23 MTV Gedimasi neyrašlaDujų katilai - padidėjusio pavojaus ranga, todėl neprofesionali intervencija gali sukelti geriausias atvejis, Praradus garantiją ir blogiausiu iki labai nemalonių pasekmių - brangios automatikirsty armasros. Bendrovės "Proter" katilų naudojimo vadovas draudžia savarankišką katilo vidinės įrangos trukdžius ir remontą. Visą tokį darb turi atlikti specialai. Кай куриос išimtys ir naudotojų veiksmai šiais atvejais yra aprašyta toliau.

Veiklos process buvo surinkti statistiniai duomenys ir dujų katilas buvo nustatytas 23 MTV gedimų, kurie dažniausiai pasireiškė:

  • Ekrane rodomas F28 klaida.Jis pasirodo nesėkmingu bandymu pradėti (uždegimo) katilą. Кай атсиранда токия клайда, бутина ишпусти, катило пуркштукус ир патикринти дудзё срауту, тада бандиките прадети катилу. Jei uždegimas neįvyko, turėtų būti vadinamas aptarnavimo centro meistrai.
  • Pasirodė F75 klaida. Ši klaida rodo slėgio jutiklio gedimą. Jis negalėjo išspręsti slėgio šuolio. Tai yra katilinės viduje esanti gedimas ir turėt būti vadinamas specialu iš aptarnavimo centro.

Reikėt prisiminti, kad katilo eksploatavimo nurodymo ir tvarkos nesilaikymas lemia garantijos peržiūrą.

Parapete katilo gepardas ir jo techniniai duomenys

Dujų katilas Cheetah turi du modelius, kurie yra ypač populiarūs. Į techninis žymėjimas Katilas gali būti tokie užrašai - 23MOV arba 23MTV. Labai populiarus, todėl įranga turi būti pasirinkta.

Ši pavadinimų iššifravimas yra paprastas, bet jums reikia žinoti:

  1. 23 - šildymo katilo nominali galia;
  2. Mov yra natūralus degimo produktų pašalinimo metodas;
  3. MTV yra privalomas būdas pašalinti degimo produktus.

Сукуре "Prothrm Copper Gas Promer Cheetah" 23 MTV yra skipas montuoti ant butų, privačių namų, kotedž ir Dachų sienų. Dvigubo cirkulio katilas, taip problemos karštas vanduo nebus. Skystųjų kristalų ekrano buvimas leidžia nuolat stebėti darbo processą, katilo ir šildymo sistemos aptarnavimą.

Ekonominės dujos išlaidos "Protherm Cheetah" 23 MTV montuojamas dujų katilas automatiškai atlieka galimybę prijungti temperatūros jutiklį arba kambario termostatas. Modelis modelis nereikalauja ryšio su kaminu, tai reiškia, kad jis gali būti prijungtas beveik bet kuriame patalpoje, nes ji turi uždaroji kamera degimo ir išmetimo degimo produktų produkcija atlékamin.

Pagrindinės specikacijos:

  • maksimalus karšto vandens tiekimas - 11 л / мин;
  • эфектывумас (efektyvumas) - 93,2%;
  • катило галиос регулируемый диапазон - 8,5 - 23,3 кВт;
  • nominali katilinės galia - 23,3 кВт;
  • катило типас - парапеты, сиена, двигубос грандинес;
  • gamintojas - Čekija, Protherm;
  • rekomenduojamas šildymo plotas yra 240 m.kv;
  • apytikslė kaina - 38892 руб .;
  • gamintojo garantija - 24 месяца;
  • dujų eksploatavimo slėgio lygis - (0,5 - 3.0) барас.

Be to, katilas yra PROTEMA Cheetah 24 kW, kurio nurodymas išsamiai apibūdina eksploatavimo ir temperatūros regiavimo taisykles, yra įrengta ekranu. Ekrane rodoma informacija apie dabartinę produkto būseną ir gedimus.

Pilnas cheetah katil rinkinys ir techninės charakteristikos

Dujų cheetah katilas Nepriklausomai nuo modelio prisijungia prie maitinimo tinklo. Visur, kur jūs gyvenate, visada yra įtampos ir išjungimo šuoliai. Todėl, kad šildymo ir karšto vandens veikimas yra nepertraukiamas, rekomenduojama nustatyti Katilai (nepertraukiamo maitinimo sistema).Katilo pakuotėje esantis gepardas patenka į:

  • dviejų pakopų cirkuliacinis siurblys;
  • išsiplėtimo bakelis 5 л;
  • mikroprocesorius su galimybe sujungti nuotolinio šiluminio jutiklio ir ebių jungties galimybę;
  • iPX4D elektros apsauga.

Draudžiama perduoti bateriją Lodžija, pagal statymą. Būtinai pakartokite projektą.

Yra įvairių tipų: rankinis ir automatinis.

DHS yra antgalio šėrimas. Jis taip pat gali būti naudojamas šildymo sistemai užpildyti.Priekinėje dalyje yra LCD ekranas. Specifikacijos:

  • galia: мин. 9 кВт, макс. 23 мова 23 кВт и 23 мВт 24,6 кВт;
  • Efektyvumas 23 mov 89,5% и 23 MTV - 91,1%;
  • išleidimo dujų temperatūra yra 110 laipsnių;
  • didžiausia aušinimo skysčio temperatūra yra 83 laipsniai, GVS - 65 laipsniai;
  • didžiausias šildymo veikimo slėgis - 3 атмосферы, karšto vandens - 10 барų;
  • energijos suvartojimas 23 mov 92 w / h ir 23 mtv - 156 m / val.

Abu katilai turi tokius pačius matmenis (aukštis / plotis / gylis) 74x41x31 см.Svoris be vandens - 13 кг.

Bendrinkite straipsnį su draugais:

Panašūs straipsniai

karakteristike, uređaj, instalacija i povratne informacije

S početkom zime, tako da želite više udobnosti itplinu u svojoj kući. Ali vlasnici kuća takoer su zadovoljni skromnim računom za struju.Ako instalirate plinski kotao u svom domu, cane uživati ​​u njegovoj snazi ​​i energetskoj učinkovitosti. Međutim, trgovina danas представляет великую разноликость takvih uređaja, a da bi pravi izbor ponekad bio vrlo težak. Između ostalog, naći ćete plinske kotlove "Cheetah", koji su poznati ruskom potrošaču više od godinu dana. Ova oprema je jeftina, kvalitetna i spada u medium klasu i ima europsku kvalitetu. Ovo je prilika da budete sigurni da ste upoznati s dolje navedenim karakteristikama.

характеристика

Plinski spremnici "Cheetah" типа двоструког кругаКористе себе за грядку и оформление стамбеног простора топлом водом.Grijanje tekućine provodi se odvojeno, sanitarna voda ulazi u radijatore i kupaonicu, dok voda za piće ide u kuhinju. Sustav ima ugrađeni bojler, čiji volumen može biti od 30 do 60 litara. Ako u kući ima više vodozahvata, tada se troši veći volumen tekućine, u ovom slučaju je najbolje instalirati other opciju.

Jednokružni plinski kotlovi "Cheetah" imajukotao za neizravno grijanje. U isto vrijeme maksimalna potrošnja zagrijane vode je moguća bez nepotrebnog opterećenja. Konstrukcije koriste regatore sobne temperature, a tekućina za grijanje i vodoopskrbni sustav grije se zasebno.Меньше популярной модели произношения можно использовать как издание Protherm "Panther 25 KTV". Ova zidna oprema, максимальная мощность от 24,6 кВт. Ureaj ima zatvorenu komoru za izgaranje i košta 33600 rubalja. Говоримо о модели Protherm "Cheetah 23 MTV", но максимальная мощность 23,3 кВт, цена 27.600 руб. Серия "Cheetah" представляет собой затворенным и отворенным коморама за изгаранием. Prva verzija kotla može se ugraditi u prostoriju u kojoj nema dimnjaka. Для se postiže koaksijalnim sustavom kroz koji se uklanjaju plinovi.

Recenzije kotla "Proterm Cheetah 23 MTV"

Ako ste zainteresirani za plinske kotlove "Cheetah", тада можете получить обратно позорность на характеристики модели, предложенной у поднаслова. Instalacija u apartman će trajati minimalnu količinu timei novca, oprema će moći održavati ugodnu temperaturu. Grijanje se provodi u rasponu od 38 do 60 ° C, s obzirom na toplu vodu, i od 38 do 80 ° C - za sustav grijanja. Prema kupcima, dizajn je vrlo osjetljiv na tvrdu vodu, tako da je najbolje voditi brigu o čistoći tekućine.Дайте бесте, чтобы учинили, поставите фильтр. Kupci također vole činjenicu da ova oprema ide u prodaju bez dodatne naplate, tako da možete kupiti uređaje po najnižoj cijeni.

Instalacija kotla

Plinski kotlovi "Cheetah", рецензия koje ste mogli pročitati gore, trebaju biti postavljeni tako da udovoljavaju zahtjevima, oni zahtijevaju prisut4ejs простоты 9028. Visina stropa treba biti 2,5 m. Širina vrata treba biti jednaka 80 cm, a jedinica treba biti osvijetljena kroz otvore.Правила одеревенения и присуствие прозорских отвора. За сваких 10 м 2 soba mora imati najmanje 0,3 м 2 прозора. Kada je instaliran plinski kotao "Proterm Gepard", важно je osigurati dobru ventaciju u prostoriji, jer se izgaranjem plina osigurava svjež zrak. Површина отвора за кисик мора бити эквивалентна 8 см 2 за сваки киловать снаж. Cijevi koje će se transportirati plinom moraju biti od metala. Fleksibilna crijeva koriste se samo za povezivanje potrošača.

U sustavu napajanja opreme moratu je stroj s toplinskom zaštitom.Plinska oprema mora biti smještena u podrumu privatne stambene zgrade. Ако говоримо о висеспратной стамбеной згради, плински котао у подруму се не може смжестити. Плински котао "Протерм Гепард" мора бити снабджевен с брошью. Uređaj držite podalje od plinske opreme najmanje 20 cm, što vrijedi i za zapaljive materijale. Ovisno o kapacitetu opreme, удалённость измeню зида и котла можe бити од 30 до 50 см.

Kotlovski uređaj

Plinski kotao "Cheetah 23" sastoji se od tijelaunutar koje je smještena komora za izgaranje.Vanjski zidovi su obloženi izolacijskim materijalom. Ispod se nalazi plinski plamenik i upaljač. Iznad je glavni izmjenjivač topline od toplinski otpornog čelika or lijevanog željeza, kroz njega prolazi rashladno sredstvo. Sekundarni izmjenjivač topline nalazi se izvan komora za izgaranje. Ispred plamenika ugrađen je automatski element koji osigurava plinski вентиляции и термостатный регулятор. Trosmjerni vent se koristi za miješanje i distribuciju vodenih tokova. Уз главну работу, уреай е опремлён циркуляционным помпом, экспанзийском посуде и вентилятором за присилаванье свежег зрака.

Velike greške kotla

Plinski kotao "Cheetah", čija je cijena bilagore spomenuto, tijekom rada mogu naići na neke smetnje. Na primjer, pogreška f28 na zaslonu pokazuje da je pokušaj paljenja bio neuspješan. Исперите млазнице и проверите протокол плиты. Након тога морате покушати поновно упалити. Али ако vidite pogrešku f75 na zaslonu, to ukazuje na ponavljanje pogreške pri provjeri razine tlaka. Za provjeru stanja sustava grijanja treba pozvati Stručnjaka.

zaključak

Nakon instalacije plinske opreme "Cheetah" Prve postavke mora obaviti Stručnjak tvrtke.Для того, чтобы это потребно како би сэ одабрала найприкладния разина тлака за сустав грияня и подесиле температура на желеу разину.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
