Гибкая вставка для вентилятора: Гибкие вставки для вентиляторов и дымососов

Гибкие вставки для вентиляторов и дымососов

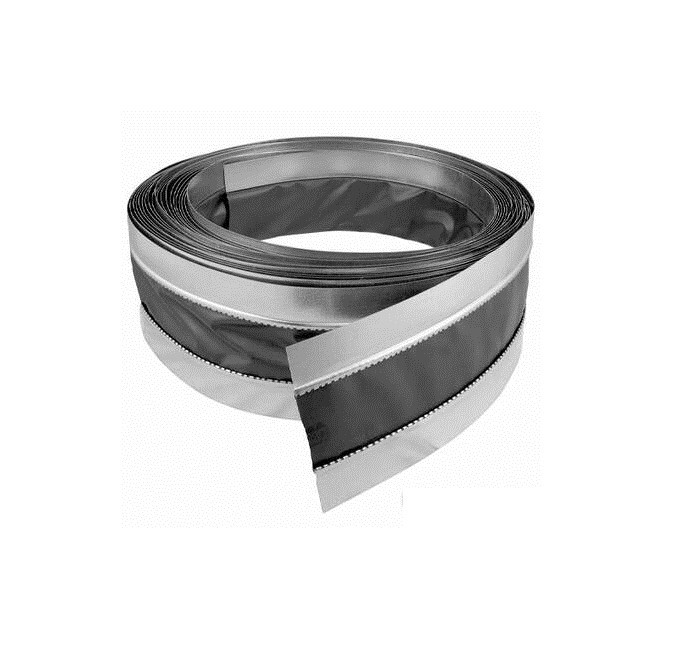

Вентиляционные гибкие вставки предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -50 °С до + 600 °С и влажности до 60%. Помимо этого, вставки позволяют дополнительно герметизировать вентиляционные стыки и места соединений, обеспечивая большую надежность. В системах вентиляции гибкие вставки для вентиляторов очень важны, поскольку при вибрации крупные воздуховоды могут издавать сильный, мешающий работе шум или задевать стены в случаях, когда воздуховоды установлены слишком близко к ним. Гибкие вентиляционные монтажные вставки имеют два основных вида присоединения вентиляторных агрегатов к воздуховодам : фланец-ниппель и фланец-фланец.

Основные виды и исполнения гибких вставок

В зависимости от геометрии воздуховодов подразделяются :

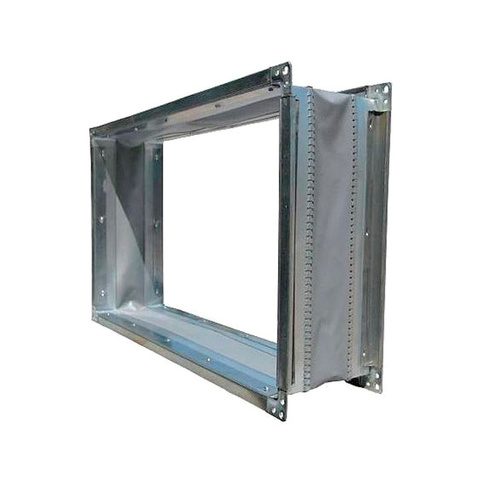

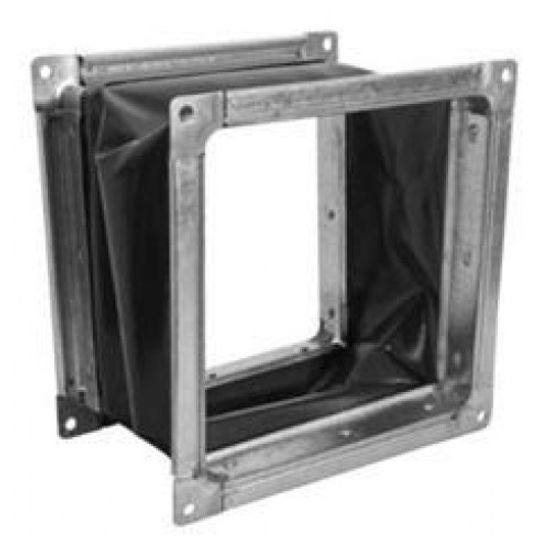

  • Гибкая вставка

    прямоугольного сечения, или гибкая вставка нагнетания (ГВН) – устанавливается на прямоугольный нагнетающий патрубок вентилятора (так называемый “выхлоп”)
    Тип присоединения “фланец-фланец”.

  • Гибкая вставка круглого сечения, или гибкая вставка всасывания (ГВВ) – устанавливается на круглый всасывающий патрубок вентилятора.
    Тип присоединения “фланец-ниппель” или “фланец-фланец”.

В зависимости от типа вентилятора подразделяются :

  • Гибкие вставки для вентиляторов низкого и среднего давления.
    Общепромышленное исполнение – углеродистая (оцинкованная) сталь + ПВХ
    Термостойкое исполнение – углеродистая (оцинкованная) сталь + силиконовое полотно
    Исполнение для систем дымоудаления (ДУ) – углеродистая (оцинкованная) сталь + стеклоткань
    Коррозионностойкое исполнение – нержавеющая сталь (12Х18Н10Т) + силиконовое полотно

Габаритные размеры

  • Гибкие вставки для вентиляторов высокого давления
    Общепромышленное исполнение – углеродистая сталь + брезент + ПВХ;
    Термостойкое исполнение – углеродистая сталь + силиконовое полотно;
    Кислотостойкое исполнение – нержавеющая сталь (12Х18Н10Т) + силиконовое полотно.


  • Гибкие вставки для пылевых вентиляторов
    Общепромышленное исполнение – углеродистая сталь + брезент + ПВХ;
    Термостойкое исполнение – углеродистая сталь + силиконовое полотно;
    Кислотостойкое исполнение – нержавеющая сталь (12Х18Н10Т) + силиконовое полотно.

  • Гибкие вставки для дымососов и дутьевых вентиляторов
    Общепромышленное исполнение – углеродистая сталь + брезент + ПВХ;
    Термостойкое исполнение – углеродистая сталь + силиконовое полотно;

    Кислотостойкое исполнение – нержавеющая сталь (12Х18Н10Т) + силиконовое полотно.

 Купить гибкие вставки для вентиляторов и дымососов

Звоните прямо сейчас:

8 /495/ 640-85-05

8 /925/ 277-60-70

9.00-17.00 (пятница – до 16.00)

[email protected]

140060, Московская обл, Люберцы г, Октябрьский рп, Ленина ул, дом № 47, павильон 2-041, этаж 2

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой

Гибкие вставки общепромышленные, термостойкие, кислотостойкие для радиальных вентиляторов ВЦ 14-46, ВР 80-75, ВЦ 4-75 круглого и прямоугольного сечения

Назначение гибких вставок для вентиляционного оборудования

Гибкие вставки для вентиляционного оборудования изготавливаются двух типов: круглые и прямоугольные. Гибкие вставки предназначены для предотвращения передачи вибрации и колебаний вентилятора на сеть воздуховодов. Гибкая вставка состоит из двух присоединительных фланцев, соединенных между собою проставкой из прочного и эластичного материала.

Отказ от применения гибких вставок влечет за собой повышенный шум в воздуховодах, износ креплений воздуховодов, дисбаланс рабочего колеса вентилятора. По типу исполнения гибкие вставки могут быть общепромышленными, термостойкими, кислотостойкими.

Габаритные размеры гибких вставок

Круглые гибкие вставки (типа В)

Тип Обозначение D, мм D1, мм d, мм L, мм
В.00.00 – 03 В-2.5 260
390
7 150
В. 00.00 – 05 В-3,2 315 345 7 150
В.00.00 – 08 В-4 410 440 7 150
В.00.00 – 09 В-5 510 540 7 150
В.00.00 – 12 В-6.3 630 660 7 150
В.00.00 – 14 В-8 800 830 10 150
В. 00.00 – 15 В-10 1000 1040 12 150
В.00.00 – 16 В-12.5 1250 1280 12 150
В.00.00 – 17 В-16 1446 1476 12 150

Прямоугольные гибкие вставки (типа Н)

Тип Обозначение АхВ, мм A1xB1, мм L, мм
Н. 00.00 – 03 Н-2,5 175×175
200×200
150
Н.00.00 – 07 Н-3,2 228×228 255×255 150
Н.00.00 – 08 Н-4 282×282 310×310 150
Н.00.00 – 11 Н-5 355×355 380×380 150
Н.00.00 – 15 Н-6,3 445×445 470×470 150
Н.00.00 – 17 Н-8 575×575 600×600
150
Н. 00.00 – 19 Н-10 725×725 750×750 150
Н.00.00 – 21 Н-12.5 900×900 925×925 150
Н.00.00 – 22 Н-16 1208×1120 1233×1145 150

Соединители Fan Flex | Решения для промышленного оборудования

Разработаны для обеспечения гибкости и надежности

Соединители Air Systems Fan Flex представляют собой компенсаторы, разработанные и изготовленные для решения самых разных задач. Наша команда экспертов имеет многолетний опыт разработки конструкций из проверенных материалов, чтобы обеспечить правильный продукт для нужд наших клиентов. Наши возможности Flex Connector включают в себя:

  • Каждый заказ специально разработан в соответствии с приложением
  • Доступны многослойные составы материалов
  • Диапазон температур от -40°F до 1200°+ F
  • Чертежи для утверждения в течение 1-2 дней
  • Быстрая доставка
  • Доступна цельная водонепроницаемая конструкция

Независимо от того, что вы ищете Чтобы уменьшить вибрацию или уменьшить напряжение между соединенными компонентами, мы можем изготовить соединитель Fan Flex на заказ, чтобы удовлетворить самые сложные условия эксплуатации или установки. Наша опытная команда будет работать с вами, чтобы определить правильный продукт для удовлетворения ваших потребностей.

Air Systems сотрудничает с командой Industrial Metal Fabricators (IMF) для разработки индивидуальных гибких соединителей как для вентиляторов, так и для воздуховодов.

  • Запросить цену
  • Часто задаваемые вопросы
  • Производители
  • Заявки

Для начала сообщите нам несколько деталей о вашей заявке, и мы ответим в течение часа, чтобы обсудить.

ВОПРОС: Какие строительные материалы доступны?

ОТВЕТ : Фланцы могут быть из углеродистой стали (окрашенной или без покрытия) или из нержавеющей стали. Материал Flex может быть EPDM (до 300°F), Texfilm (до 650°F), Padmaster (до 900°F) или Extreme Hi-Temp (до 1500°F).


ВОПРОС: Имеются ли проточные вкладыши?

ОТВЕТ: Да, углеродистая или нержавеющая сталь доступны как для круглого, так и для прямоугольного сечения.


ВОПРОС: Доступна ли герметичная конструкция гибкого разъема вентилятора?

ОТВЕТ: Да, для применения при температуре до 650°F.


ВОПРОС: Какие размеры гибких соединителей доступны?

ОТВЕТ: Диаметр от 6 дюймов до 89+ дюймов или прямоугольник от 6 дюймов x 6 дюймов до 120 дюймов x 240 дюймов и выше.


ВОПРОС: Какой диапазон температур вы можете предоставить?

ОТВЕТ: -40°F – 1500°F


ВОПРОС: Можете ли вы сделать специальные смещения?

ОТВЕТ: Да, 1″ является стандартным, но при необходимости мы можем сделать от 1/2″ до 2″.


ВОПРОС: Можно ли делать специальные переходы?

ОТВЕТ: Да – прямой или со смещением, от круглого к круглому, от круглого к прямоугольному, от прямоугольного к круглому все доступны из углеродистой или нержавеющей стали.


ВОПРОС: Можете ли вы построить гибкий соединитель вентилятора со смещенным соединением на входе и выходе?

ОТВЕТ: Да, мы можем изготовить нестандартные офсетные гибкие соединители с рабочей температурой до 1200F.


ВОПРОС: Можете ли вы предоставить сменный гибкий ремень только для подключения к моему существующему воздуховоду?

ОТВЕТ: Да, мы можем изготовить сменный ремень с гибким соединителем любого размера и формы только для широкого диапазона рабочих температур и условий смещения входа/выхода.

Промышленные производители металла

Air Systems сотрудничает с командой Industrial Metal Fabricators (IMF) для разработки индивидуальных решений Fan Flex Connector.

  • Ductwork
  • Fans
  • Теплообменники
  • Dust Collectors
  • OVENS
  • RTO
  • Airstreams, которые имеют VOC или Paint Laden

Back

Гибкие соединения. 715) 365-3267

Гибкие соединители

, или гибкие соединители, очень эффективны для защиты крыльчатки вентилятора и воздуховодов, а также могут быть очень экономичной альтернативой дорогостоящим изменениям конструкции во время установки.

Вы можете найти подробный и полезный обзор гибких соединителей воздуховодов на веб-сайте представителя AirPro SysTech Design. Как описывает это SysTech, «Гибкие соединители воздуховодов обеспечивают гибкость вдоль воздуховода при подключении к вращающемуся оборудованию, изолируя и уменьшая эти напряжения. Промышленный гибкий соединитель имеет круглую или прямоугольную форму и представляет собой «катушку», изготовленную из гибкого материала с фланцевыми соединителями на обоих концах.

3 причины, по которым вам могут понадобиться гибкие соединители

Хотя каждое приложение уникально, есть три основные причины, по которым вам могут понадобиться гибкие соединители для промышленных вентиляторов. Мы объясним каждый подробно.

Гибкие соединители
предотвращают попадание тепла на входное отверстие вентилятора

Высокие температуры вызывают расширение материалов. Это означает, что когда вы запускаете вентилятор при комнатной температуре, расширяющийся воздуховод может вдавить впускной конус в крыльчатку вентилятора, что может привести к повреждению. Гибкие соединители воздуховодов могут изолировать и поглощать расширение, защищая впускное отверстие вентилятора и внутреннюю часть.

Виброизоляторы и гибкие соединители идут рука об руку

Другой распространенной причиной использования гибких соединителей является наличие виброизоляторов. Многие вентиляторы устанавливаются в местах, где они не могут крепиться болтами непосредственно к бетону. Будь то мезонин или другая конструкция, которая не может выдержать вибрацию вентилятора, требуются изоляторы между основанием вентилятора и фундаментом, что делает обязательными гибкие соединители воздуховодов. Это связано с тем, что без гибкого соединителя вентилятор будет колебаться на своих изоляторах и в конечном итоге разорвет жесткий воздуховод.

Устранение незначительных недостатков конструкции с помощью гибких соединителей

Третьей и, возможно, наиболее распространенной причиной использования гибких соединителей является устранение незначительных конструктивных недостатков, которые приводят к несоосности между вентилятором и воздуховодом. Во время установки вы можете обнаружить, что воздуховод не точно соответствует высоте вентилятора от пола до центральной линии. Гибкие соединители могут эффективно и рационально решить эту проблему, предотвращая дорогостоящий ремонт.
