Металлорукав для электропроводки герметичный
Металлорукав герметичный(гофрированная труба) из нержавеющей стали (AISI 201) может применяться для монтажа электропроводки, электрической или телекоммуникационной, внутри здания (стены, перегородки, потолки, полы), а так же для прокладки компьютерных сетей и сетей связи.
Продукция сертифицирована на российском рынке.
Герметичный металлорукав из нержавеющей стали незаменим при необходимости обеспечить следующие требования при прокладке проводки и электромагистралей:
- Прокладка кабеля в сырых и влажных помещениях;
- Защита кабеля от механических повреждений, в том числе грызунов;
- Обеспечения пожарной безопасности;
- Быстрота монтажа и высокая гибкость кабель канала, что позволяет производить монтаж в стесненных условиях в максимально короткий срок;
- Неограниченный срок эксплуатации.
Преимущества гофрированного металлорукава перед другими кабель-каналами
- Гофрированная труба позволяет прокладывать электропроводку внутри легковоспламеняющихся конструкций, защищая их от возгорания.
- Металлорукав очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, а также не вызывая микротрещин и механических напряжений в металле.
- Нержавеющий металлорукав поставляется в бухтах по 50 и 30 метров и режется на отрезки необходимой длины на месте монтажа.
- Для монтажа нержавеющего металлорукава не требуется никаких специальных инструментов, кроме обыкновенного трубореза или болгарки.
Появление герметичного металлорукава из легко сгибаемой гофрированной трубы из нержавеющей стали, соединяемой быстро монтируемыми латунными фитингами (муфтами), коренным образом изменило монтаж электропроводки, электрической или телекоммуникационной сети (внутри здания – стены, перегородки, потолки, полы), компьютерных сетей и сетей связи.
Легко сгибаемые трубопроводы применяются как во вновь строящихся сооружениях, так и при замене изношенных металлорукавов в зданиях существующих. Монтаж этих систем не требует огнеопасных работ (сварка и др.), применения специального инструмента и квалифицированной рабочей силы, и занимает даже не минуты, а секунды.
Надежность и долговечность такого трубопровода такова, что он не требует обслуживания во время эксплуатации позволяет осуществить прокладку в штробах, в бетонных стяжках и за защитными или декоративными панелями
| Сечение жил и проводов, мм2 | Толщина стенки труб и коробов не менее, мм | |
|---|---|---|
| Алюминиевых | Медных | |
| до 4 | до 2,5 | Не нормируется |
| 6 | – | 2,5 |
| 10 | 4 | 2,8 |
| 16;25 | 6;10 | 3,2 |
| 35;50 | 16 | 3,5 |
| 70 | 25;35 | 4,0 |
При электромонтажных работах в деревянных домах и других пожароопасных помещениях, где толщина стенки металлической трубы не регламентируется, можно согласно строительным правилам (см.
таблицу) использовать наш гибкий герметичный металлорукав для электропроводки из нержавеющей стали.
Металлорукав
Прайс-лист
Виды металлорукавов РГМ. Заказать рукав гибкий металлический.
Искать:
Виды металлорукавов
Металлорукав высокого давления повышенной гибкости (30 серия)
Внутренний слой:
Герметичный, однослойный сильфон с параллельными гофрами…
Наружный слой, усиление:
Серия 300 — без оплетки. серия…
Металлорукав высокого давления (МРВД) усиленный (20 серия)
Внутренний слой:
Герметичный, однослойный сильфон с параллельными гофрами…
Наружный слой, усиление:
Серия 200 — без оплетки.
серия…
Металлорукав высокого давления стандартной гибкости (10 серия)
Внутренний слой:
Герметичный, однослойный сильфон с параллельными гофрами…
Наружный слой, усиление:серия 100 — без оплетки. серия…
Вас могут заинтересовать
Фото продукции
Тех. справочник
Каталоги в PDF
Сертификаты
Вопросы? Проконсультируйтесь с нашим специалистом!
Наш специалист поможет вам подобрать нужные компоненты, сориентирует по срокам и ответит на все ваши вопросы
Скачать опросные листы
С политикой конфиденциальности соглашаюсь. Заказать консультацию
С политикой конфиденциальности соглашаюсь.Рукав гибкий металлический РГМ

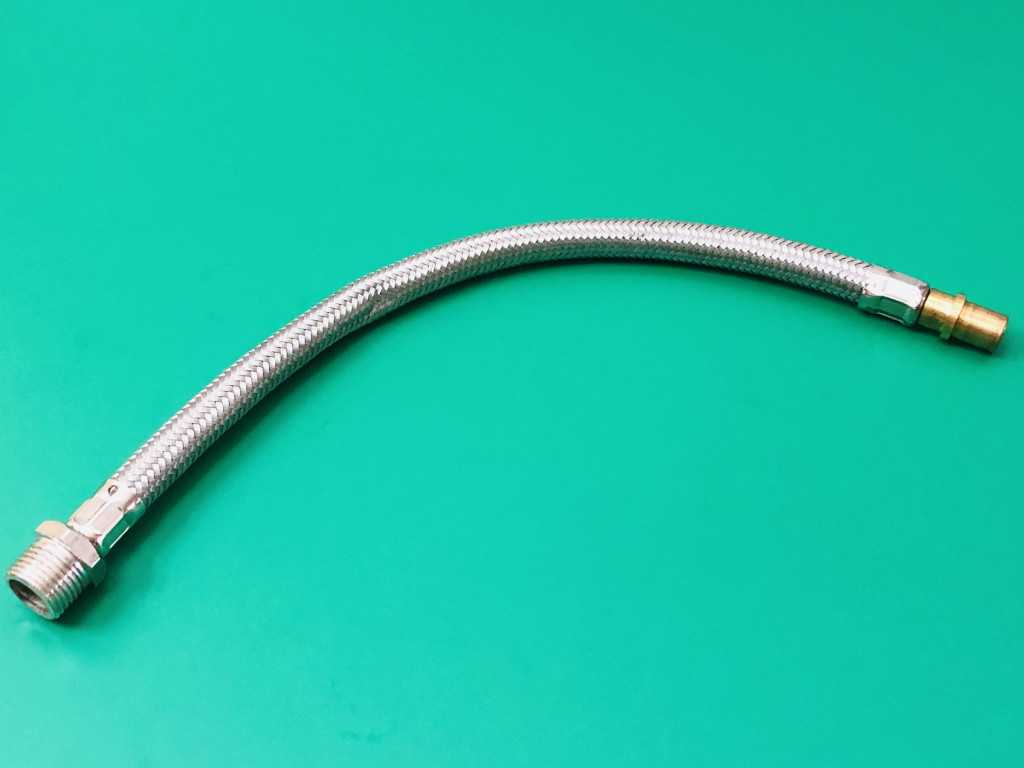

Металлорукав РГМ – это герметичный, гибкий, гофрированный (сильфонный) трубопровод, покрытый оплеткой и оснащенный концевой арматурой (фитингом).
Рукава РГМ предназначены для транспортировки различных сред и компенсации монтажных деформаций и температурных колебаний жестких трубопроводов.
Рукава типа РГМ можно использовать также для перемещения взрывоопасных и ядовитых веществ.
Условия эксплуатации металлорукавов РГМ:
- рабочая среда: пар, вода, воздух, газ, агрессивные среды, нефтепродукты;
- рабочая температура: от -270 С0 до +600 С0;
- рабочее давление: от вакуума до 400 кг/см2.
РГМ изготавливаются со следующими окончаниями:
- металлорукав РГМ с фитингом сфера-штуцер
- металлорукав РГМ с фитингом под приварку
- металлорукав РГМ с фитингом конус-штуцер
- металлорукав РГМ с фланцевым соединением
На нашем заводе ЗГС СТАНДАРТ производство металлорукавов РГМ осуществляется в кратчайшие сроки по следующим параметрам, заданным заказчиком: условный диаметр, длина рукава, рабочее давление, характеристики рабочей среды, рабочая температура, тип и материал концевых элементов.
Пример обозначения металлорукавов при заказе:
- Металлорукав РГМ-50-16-3,0
- 50 — Условный диаметр Ду 50 мм
- 16 — Давление Рраб 16 кгс/см2 (1,6 МПа)
- 3,0 — Длина L=3,0 м (3000 мм)
Гибкий металлический шланг от Metraflex – нержавеющая сталь, бронза и др.
Можно ли использовать прямой шланг для сейсморазведки?
Нет, прямой шланг не сможет обеспечить градусы перемещения в плоскостях X, Y и Z. См. иллюстрацию ниже. Один отрезок шланга может двигаться в поперечном направлении, если один его конец может быть втянут внутрь. Единичный отрезок шланга не может выдерживать осевое движение без повреждения шланга.
Для нормально функционирующего сейсмического соединения требуется, чтобы две секции шланга работали вместе.
Эти две секции могут быть параллельны, как в Metraloop, или перпендикулярны, как в Dog Leg, или под прямым углом, как в V-образной петле.
Нужны ли мне регулирующие стержни на шланге и соединителе насоса с оплеткой?
Нет, оплетка действует как управляющие стержни. Стержни были бы излишними и могли бы ограничить виброизоляционную способность шланга и соединителя насоса с оплеткой.
Нужно ли мне беспокоиться о тепловом расширении газопроводов?
Да.
Если газопровод проходит по крыше здания, он будет подвергаться термическим нагрузкам из-за нагрева и охлаждения, происходящих между днем и ночью, а также смены времен года. В зависимости от места установки вы можете увидеть существенное изменение температуры, которое потребует дополнительной гибкости. Идеальным продуктом для этого является газ Metraloop, внесенный в список CSA/AGA.
В чем разница между компенсаторами, соответствующими требованиям ASTM F-1120 и ASTM F-2934.
ASTM F-1120 часто используется для обозначения компенсаторов, поскольку в течение многих лет это был единственный стандарт ASTM, касающийся металлических компенсаторов. Спецификация ASTM F-1120 была разработана техническим комитетом ASTM «Судно и морские технологии». Настоящая спецификация предназначена для применения к компенсаторам, устанавливаемым на кораблях ВМФ. В F-1120 есть несколько требований, которые не являются обязательными для типичной системы HVAC, например, 100% рентгенографический контроль и изготовление со штампом ASME Section VIII. (Раздел VIII (8) ASME устанавливает правила безопасности, регулирующие проектирование, изготовление и проверку котлов и сосудов под давлением, а также компонентов атомной электростанции во время строительства). Это было бы то, что вы хотели бы, если бы вы строили авианосец.
ASTM F-2934 , который был разработан для продуктов, предназначенных для систем отопления, вентиляции и кондиционирования воздуха.
Metraflex предлагает компенсаторы, отвечающие требованиям ASTM F-2934 или ASTM F-1120.
Что делать, если мои требования к давлению превышают рейтинг гибкого соединителя?
Для приложений с более высоким давлением мы можем добавить второй слой оплетки (двойной оплетки) к гибкому соединителю. Этот второй слой оплетки добавляет соединителю дополнительную прочность на растяжение, позволяя ему выдерживать более высокое давление, чем стандартный вариант. Существуют также шланги высокого давления.
Для работы с высоким давлением обращайтесь в компанию Metraflex.
Когда мне нужно добавить вкладыш в шланг или компенсатор?
Есть три причины, по которым вы хотели бы указать, включая вкладыш для надежд или компенсаторов.
1. Для сильфонов с внутренним давлением требования по необходимости футеровки изложены в EJMA (Ассоциация производителей компенсаторов) в соответствии с таблицей ниже.
Для шланга потребность в футеровке более очевидна. Любое применение жидкости со скоростью 25 футов в секунду или применение газа со скоростью более 75 футов в секунду должно иметь вкладыш.
2. Любые применения, вызывающие эрозию или содержащие твердые частицы, которые могут повредить шланг.
3. Для сантехнических применений, где может потребоваться просверливание трубы для устранения препятствия. Примером этого может быть DWV Metroloop.
Обратите внимание: компенсаторы с внешним давлением по своей конструкции имеют встроенную футеровку. Примеры компенсаторов с внешним давлением включают Metragator, HP и HPFF.
Какой вкладыш следует использовать?
Это зависит от типа продукта.
Для соединений с внутренним давлением используется сплошная футеровка, которая не будет мешать сильфону, как показано ниже. Этот тип вкладыша может быть либо приварен на место, либо вставлен на место.
Примечание. Вкладыши для сильфонов с внутренним давлением зависят от расхода.
Для шланговых изделий используется интерлок-шланг. Это будет соответствовать радиусу изгиба гофрированного шланга.
Гофрированный металлический шланг – Hose Master
- Дом
- Гофрированный металлический шланг
Одной из основных задач при производстве гофрированного металлического шланга является формирование гофр на стальной трубе с минимальным остаточным напряжением. Благодаря инновационному дизайну и собственному производственному оборудованию, изготовленному по индивидуальному заказу, компания Hose Master добилась этого с помощью процессов Stress-Lite™ (гидроформование и обжимное формование).
Большинство других методов формовки являются грубыми, добавляя чрезмерное остаточное напряжение, которое только сокращает срок службы продукта. Кроме того, многие из них также скручивают трубу при формовании, создавая разрушающее скручивающее напряжение, ведущее к преждевременной усталости и выходу из строя.
Наши запатентованные технологии мягкого формования не добавляют этих чрезмерных напряжений.
Процессы производства кольцевых шлангов Stress-Lite™ синхронизируют некрученую радиальную формовку с одновременной двунаправленной осевой подачей трубы.
Эти процессы производят шланги с:
- Минимальным деформационным упрочнением
- Равномерная толщина стенки
- Отсутствие остаточного напряжения при кручении (RTS)
Благодаря превосходным характеристикам шланга Stress-Lite™:
- Большая гибкость
- Более высокий срок службы
Концептуально обжимное формование является «обратным» гидроформованию.
Процесс гидроформинга:
Метод гидроформинга захватывает участок трубы, расширяет его без кручения водой под высоким давлением, одновременно подавая трубу в осевом направлении с обоих направлений.
Процесс опрессовки: Метод опрессовки захватывает участок трубы, обжимает его без кручения с помощью «затворного обжима», одновременно подавая трубу в осевом направлении с обоих направлений.
Гидроформинг расширяет трубу изнутри. Обжимное формование сжимает трубу снаружи и используется для более ребристых труб, имеющих большее отношение t/d (толщина трубы к диаметру).
Наши инженеры компании Hose Master разработали процессы Stress-Lite™, представляющие собой передовую технологию производства шлангов. Это, в сочетании с оптимизированным профилем шланга, дает лучший гофрированный металлический шланг в отрасли.
ПРОДУКЦИЯ STRESS-LITE™Является стандартом обширной линейки высокоэффективных кольцевых гофрированных шлангов Stress-Lite™ компании Hose Master из нержавеющей стали. Запатентованная технология обеспечивает превосходный срок службы шланга при минимальных усилиях по изгибу или изгибу шланга.
Металлический шланг Hose Master с малым шагом. Он изготавливается с использованием того же высококачественного процесса, который используется для производства шлангов Annuflex, но количество гофр на фут увеличено для обеспечения большей гибкости.
Металлический шланг высокого давления с кольцевым гофром Hose Master. Pressureflex HP® изготовлен из толстостенной нержавеющей стали и обеспечивает гибкость и надежность, когда важным фактором является более высокое давление.
Кольцевой, толстостенный гофрированный металлический шланг Hose Master, предназначенный для применения в условиях СВЕРХвысокого давления. PressureMax HP® обеспечивает превосходную гибкость и изготовлен из толстостенной нержавеющей стали T321 или T316L.
Шланг для перекачки химикатов Hose Master. Chemking™ обеспечивает превосходную коррозионную стойкость во многих наиболее тяжелых условиях химической обработки.
Гофрированный узел для переноса хлора из сплава 276 Hose Master, разработанный для удовлетворения требований данного применения. Учитывая соображения, касающиеся как влажного, так и сухого хлора, эти сборки являются наиболее безопасными из имеющихся.
Обладает характеристиками «неподвижности», необходимыми для безнапряженных соединений между системами трубопроводов и поворотными соединениями или других подобных статических применений.
