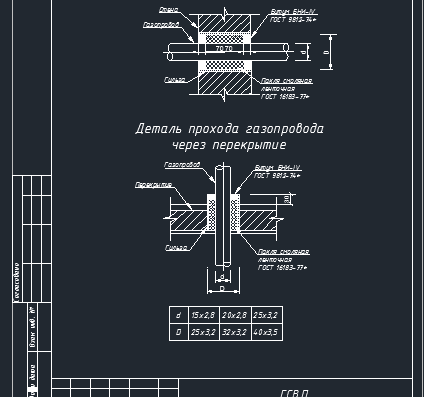

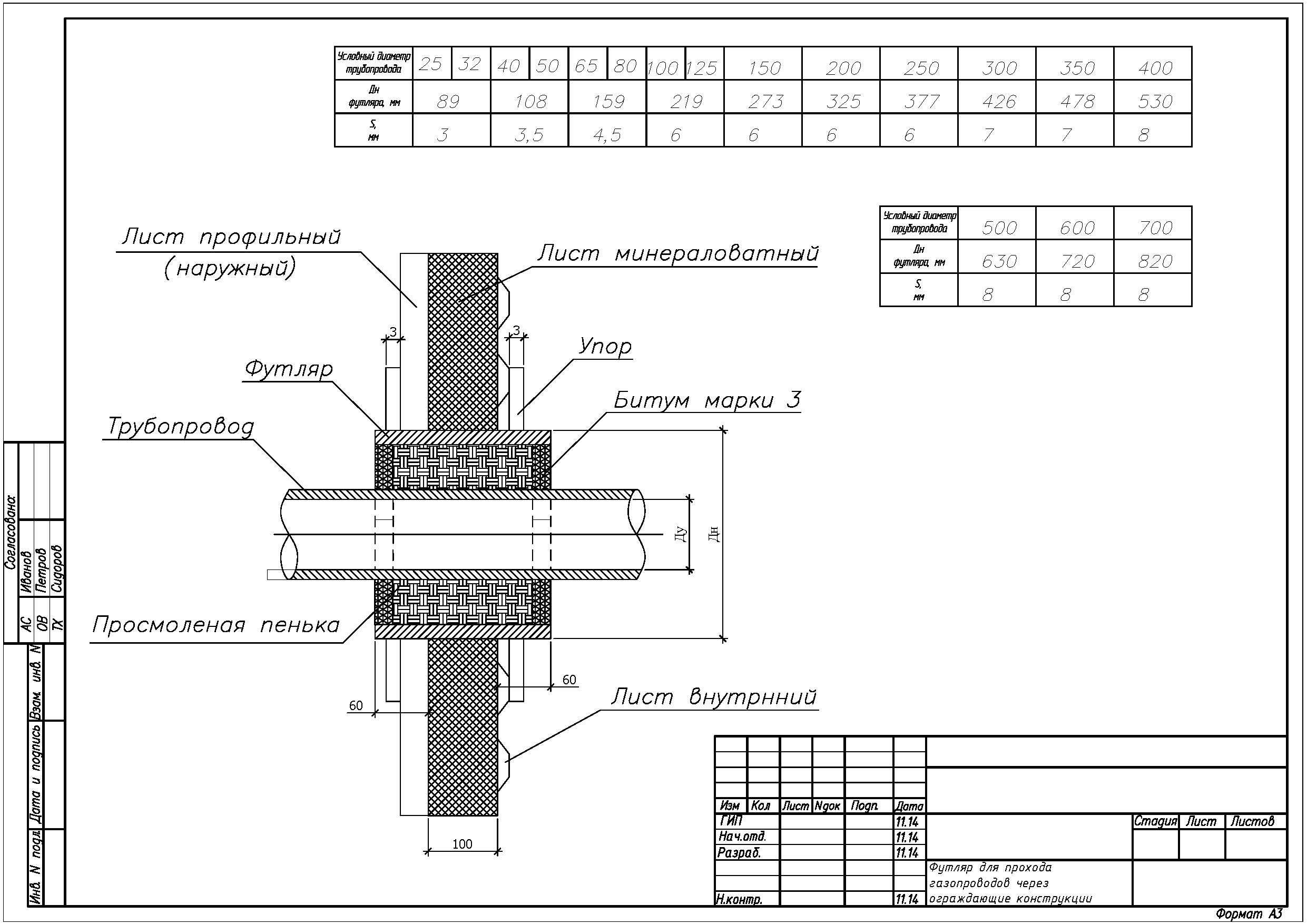

Гильзы для прохода труб через перекрытия: А14Б 594.000 СБ Гильза для прохода труб через перекрытие

900 45 Листовой прокат

Стеновые втулки для временного прохода одиночной трубы через бетонные стены с помощью корончатого бура

WA-WS-BW Муфта для временного прохода.

Муфты имеют фиксированный фланец с наружной стороны и свободный фланец, прикрепленный к внутренней стенке.

Внутренний фланец свободен, поэтому его можно прикрепить к стене, а силиконовый уплотнительный валик размещается вокруг трубы и муфты после того, как свободный фланец закреплен на стене.

Оба фланца снабжены прокладкой из ЭПДМ.

Запросите расценки по электронной почте или позвоните в Westatlantic 1-902 455-4455

Настенные муфты для прохода труб через стены блоков

Стеновые муфты WA-FL-BW могут использоваться для прохода труб через стены блоков. Труба или канал проходит через втулку и уплотняется дисковым механическим уплотнением. Трубные муфты

WA-FL-BW также можно использовать через отверстия в массивной бетонной стене, если требуется стеновая муфта через существующую стену.

Неподвижный фланец крепится к внешней стене, а свободный фланец размещается на внутренней стене. Оба фланца имеют прокладки, которые устанавливаются между фланцами и стеной.

Окончательная отделка свободного фланца на внутренней стенке требует наличия углового силиконового валика между втулкой и фланцем.

Запросите расценки по электронной почте или позвоните по телефону Westatlantic 1-902 455-4455

Неподвижный стеновой блок из листовой стали 9000 3

Для заказа Свяжитесь с нами: Westatlantic Tech Corp., 1 902 455 4455

ГЛАВНАЯ СТРАНИЦА

Настенные муфты, уплотнения для труб, разъемные Настенные муфты, фланец для ванны, существующая труба, кабелепровод, силовые кабели, стеновые воздуховоды, туннельные уплотнения, бетонные стены, уплотнения для прохода через стену, монтаж заподлицо, фланец к Фланцевые соединения, залитые, бетонная стена, водопроводные трубы, канализационные трубы, вентиляционные трубы, нефтепроводы, нержавеющая сталь, оцинкованные стеновые втулки, фланцы для прохода труб через бетонные стены. Настенные муфты разъемные модели настенные муфты, настенные муфты для труб большого диаметра, стеновые муфты для толстых стен, ремонт уплотнений негерметичных звеньев, наперстки, США: Техас, Техас, Хьюстон, Нью-Йорк, Нью-Йорк, Иллинойс, Иллинойс, Северная Дакота, Северная Дакота, Айова, Айова, Огайо, Огайо, Мичиган, Нью-Йорк, Нью-Йорк, Кентукки, KC, Калифорния, Калифорния, Колорадо, Денвер, Луизиана, Лос-Анджелес, Флорида, Флорида, Пенсильвания, Пенсильвания.

Как правильно герметизировать отверстия в полу и потолке

15 июня 2022 г.

На всех перерабатывающих предприятиях первоочередное внимание уделяется безопасности сотрудников и продукции. И основным компонентом в поддержании безопасной производственной среды является контроль условий в зоне обработки и вокруг нее.

Негерметичные щели в полах и потолках становятся путями, по которым переносимые по воздуху частицы, влага и вредители могут проникать из одной зоны в другую, где они могут загрязнять продукцию и создавать опасность для здоровья сотрудников.

Например, образование пыли при производстве биофармацевтических препаратов может оказать существенное влияние на соблюдение экологических норм, здоровье и безопасность сотрудников, а также на перекрестное загрязнение материалов.

Применение герметиков широко варьируется, поэтому решения по герметизации зависят от ряда факторов:

• Герметизация новых трубопроводов
• Герметизация вокруг существующих трубопроводов
• Герметизация проводов, кабелей, труб или шлангов
• Пожар, давление или Требования рейтинга NEMA
• Отверстия в стенах, потолках или полах
• Отверстия в тонком листовом металле или пластике
• Уплотнения, подвергающиеся воздействию чистящих растворов или агрессивных сред
• Уплотнения, расположенные вне помещений, где они подвергаются воздействию солнечного света и экстремальных температур
• Труба в трубе переходы между полом или стеной

Герметизация проходов трубопроводов в полах и потолках является важной частью работы завода. В дополнение к тем же факторам, которые могут распространять загрязнение через стены, таким как потоки воздуха, постоянная сила гравитации и общие требования к положительному давлению в помещении способствуют потенциальному распространению загрязнения через отверстия в потолке и полу.

Важность герметизации отверстий

Герметизация всех отверстий в технологическом процессе является важным шагом в производстве безопасного продукта и поддержании здоровой рабочей среды. В этом посте мы сосредоточимся на напольных барьерах и проходах.

Чтобы получить полное руководство по герметизации проходок, загрузите наше руководство по проходке стен в технологических средах и других применениях.

Потенциальные источники микробного заражения через полы/потолки

FDA определило несколько потенциальных источников заражения на перерабатывающих предприятиях. Учитывая количество и разнообразие потенциальных источников, комплексная герметизация является наиболее эффективной стратегией предотвращения загрязнения.

Ингредиенты

• Сырье
• Свежие продукты

Упаковочные материалы

• Контейнеры, пленки, крышки, лотки
• Технологические вспомогательные средства
• Сжатый воздух
• Необработанная или недостаточно очищенная промывочная вода
• Лед
• Повторно используемая технологическая вода

Производственная среда

• Потолки, подвесные конструкции, мостки
• Резиновые уплотнения вокруг дверей (особенно холодильники)
• Водостоки
• Стены
• Стоячая вода

• Влажная изоляция вокруг труб и охладителей
• Конденсат
• Содержимое пылесоса
• Помещения для мытья рук (раковины) и туалеты

Поверхности, контактирующие с пищевыми продуктами

• Волокнистые или пористые конвейерные ленты
• Фасовочное или упаковочное оборудование
• Инструменты для очистки оборудования
• Слайсеры, нарезки, шинковки , блендеры,
• Ремни, очистители, подборщики
• Контейнеры, баки, бадьи или корзины
• Руки, перчатки и верхняя одежда
• Льдогенераторы
• Посуда 9
Полые ролики для конвейеров Видимые подшипники внутри оборудования
• Поддоны для сбора конденсата
• Инструменты для технического обслуживания (гаечные ключи , отвертки и т. д.)
• Выключатели
• Шланги с трещинами
• Каркас оборудования
• Проржавевший или полый каркас
• Плохо обслуживаемые фильтры сжатого воздуха
• Корпус двигателя
• Вилочные погрузчики, ручные тележки, тележки, стеллажи (US FDA)
• Пылесосы и поломоечные машины

Соображения относительно инженерных коммуникаций

Проходки, созданные для инженерных сетей здания — отопления, вентиляции, кондиционирования воздуха, электрооборудования и сантехники — также требуют герметизации для предотвращения загрязнения и сохранения целостности огнестойкости каждого помещения . Возможно, менее очевидно, чем при герметизации проходов в стенах, проходы в полу/потолке часто проходят между помещениями с широким диапазоном использования и температурой — и, следовательно, классами пожарной безопасности. Использование гибких уплотнений чехла помогает поддерживать целостность характеристик, защищая огнестойкие герметики и изоляцию от износа и повреждений.

Электрические линии и воздушные шланги могут быть герметизированы, а также водопроводные трубы, электрические кабелепроводы и практически любой другой пенетрант, который должен пересекать барьер пола/потолка.

Герметизация водопроводных и спринклерных систем

Операторы предприятий разумно сосредотачиваются на предприятиях пищевой промышленности, когда думают об герметизации проходов, но проходки для водопроводных и спринклерных систем не менее важны.

Бактерии, пыль и производственные отходы в фармацевтической промышленности — все они действуют так же, как воздух и вода, поэтому всегда ищите пути наименьшего сопротивления. Вот почему все проходы должны быть герметизированы — независимо от того, являются ли они частью системы обработки или созданы водопроводными, отопительными или спринклерными системами.

Наружное применение

Проходки, расположенные на открытом воздухе и постоянно подвергающиеся воздействию погодных условий, редко должны быть гигиеничными, но они все же должны быть должным образом герметизированы, чтобы противостоять воздействию ультрафиолетовых лучей и экстремальным перепадам температуры. Силиконовые сапоги устойчивы к ультрафиолетовому излучению и могут работать в диапазоне температур от -40° до 500°F , что делает их менее подверженными деградации.

Просмотр результатов теста.

Эстетическая разница

Проходы между полом и потолком более заметны, чем проходы в стенах, из-за высокого расположения (потолки) или их присутствия во время уборки (полов). По этой причине эстетика часто играет важную роль при разработке герметиков для полов и потолков . Например, Совет по управлению промышленными активами (IAMC) и Общество промышленных и офисных риэлторов (SIOR) называют дизайн и эстетику предприятий важными факторами мясоперерабатывающих заводов будущего.

Заводы по переработке пищевых продуктов всех видов — это больше, чем бизнес: они представляют собой социальные отношения с сотрудниками и их сообществами и, следовательно, могут внести свой вклад в более широкую региональную идентичность (Moline, 2015). Силиконовые сапоги, безусловно, самый аккуратный и привлекательный вариант из доступных .

Таким образом, заводы, которые прилагают все усилия для поддержания производственных мощностей в идеальном состоянии, не обращая внимания на уплотнения проходки, рискуют подорвать целостность своих усилий. Как показано на следующих изображениях, выбор герметика для проникновения может существенно изменить эстетику растений.

Крепление гибких ботинок к полу и потолку

Кольца башмаков прикрепляют гибкие сапоги к полу и потолку, чтобы стабилизировать пенетрант и поддерживать герметичность в бетоне и металле, потолке или напольной плитке из различных материалов.

Аудит вашей системы для герметизации проникновений

Для поддержания высоких санитарных стандартов необходимо регулярно проверять вашу систему и обеспечивать герметичность всех проникновений. Потратив время на проверку окружающей среды, вы не только улучшите эстетический внешний вид, но и гарантируете безопасность сотрудников и целостность продукта.

Что нужно проверить

Ни резиновые сапоги, ни уплотнители, ни металлические кольца не оставляют следов, поэтому они более эффективны, чем методы герметизации, которые сами по себе могут привести к просачиванию или загрязнению. Когда незакрепленный герметик высыхает и отламывается, он превращается из части решения в часть проблемы.

Старая или поврежденная изоляция также загрязняет помещения пылью и твердыми частицами.

Хотя трубы, расположенные ниже, кажутся герметичными, вода и вибрация со временем превращают незащищенные уплотнения в пыль.

Сапоги можно обрезать до нужного диаметра и обернуть вокруг труб. В дополнение к липким уплотнителям кольца можно прикрепить к потолочным материалам с помощью шурупов.

Исключение водопроводных линий из аудита герметизации может позволить загрязняющим веществам перемещаться по всему предприятию.

Две особенности силиконовых чехлов для существующих труб обеспечивают плотную посадку: горизонтальные линии разреза для соответствия диаметрам труб и металлические скобы, которые скользят по шву для обжатия.

Гибкие уплотнительные манжеты решают проблемы уплотнения существующих трубопроводов. Гибкий силиконовый чехол имеет разрез, который позволяет установщикам обернуть чехол вокруг трубопровода. Две усиленные стороны разъемного шва изготовлены из силиконового эластомера, который можно обжать скобой из нержавеющей стали. В результате получается постоянное, гигиеничное компрессионное уплотнение, которое не трескается и не расслаивается со временем.

Модульные торцевые уплотнения в сборе можно устанавливать в существующие проходки трубопроводов, но их следует использовать только в зонах, не требующих гигиеничной конструкции.

Переходы «труба в трубу»

Проходки в полу часто включают в себя часть трубы или санитарно-гигиенической трубы в отверстии в качестве рукава для защиты проходящего через него технологического трубопровода. Муфта часто служит в качестве защиты от ударов и дает технологическому трубопроводу достаточно места для движения и вибрации без ограничений.

Зазор между муфтой (внешняя труба) и технологическим трубопроводом (внутренняя труба) должен быть герметизирован во избежание попадания в него мусора сверху. Уплотнение «труба в трубе» для этого применения должно полностью герметизировать зазор и позволять внутренней трубе двигаться и вибрировать по мере необходимости.

Жесткая конструкция металлических накладок делает их неэффективными в качестве герметизирующих устройств «труба в трубе».

Противопожарные приложения

Горючие масла, взрывоопасная пыль, легковоспламеняющиеся жидкости и газы — это лишь некоторые из опасностей пожара на многих пищевых и фармацевтических предприятиях. В средах обработки, которые содержат потенциальные угрозы пожарной безопасности, могут потребоваться проходки с некоторым уровнем пассивной противопожарной защиты для задержки или предотвращения прохождения огня через проход. Требования к надлежащей противопожарной защите от проникновения отражены в многочисленных стандартах и ​​сводах правил:

• Underwriters’ Laboratories UL 1479
• ASTM E814
• NFPA 101 и NFPA 70
• Кодекс безопасности жизнедеятельности
• Национальный электротехнический кодекс
• Международный строительный кодекс

Большинство действующих стандартов требуют большего, чем просто заполнение отверстия противопожарным герметиком. Им также требуется полная система, состоящая из огнестойкого барьера, проникающего материала и противопожарного герметика.

Правила пожарной безопасности для вашего объекта разрабатываются и применяются на местном уровне, поэтому свяжитесь с местным начальником пожарной охраны или инспектором по строительным нормам, чтобы узнать, требуются ли для вашего объекта противопожарные системы .

Несколько продуктов предназначены для противопожарных применений для различных типов проходок, начиная от полных многокомпонентных герметизирующих систем и заканчивая вспучивающимися (теплорасширяющимися) герметиками и подушками, а также уплотнениями из стекловолокна или минеральной ваты. Выберите противопожарный подход для проникновения продуктов питания, молочных продуктов, напитков или фармацевтических препаратов, который обеспечивает соответствующий уровень противопожарной защиты и гигиеническую герметизацию для защиты вашей санитарной среды.

Розетки из нержавеющей стали не являются огнестойкими и не обеспечивают гигиенической герметизации вокруг пенетрантов, поэтому они не являются правильным выбором для применения в санитарных условиях с огнестойким проникновением.

Гибкие силиконовые сапоги сами по себе не имеют огнестойкости, но они должным образом герметизируют отверстия, заполненные одним или несколькими противопожарными изоляционными материалами. Огнестойкий материал внутри зазора для проникновения эффективно изолирован от любого воздействия санитарной среды с помощью высококачественного гигиенического силиконового уплотнения, рассчитанного на температуру до 500 ° F.

Следующие шаги

Как специалист по гигиене, вы работаете над обеспечением безопасности, надежности и чистоты вашей производственной среды, а проблема соблюдения высоких стандартов в отношении трубопроводов, проходящих через полы и потолки, требует эффективного решения.

Здесь на помощь приходит Pipetite®.

Pipetite предназначен для полной герметизации труб и трубок, когда они проходят через стены и полы. В отличие от металлических стеновых пластин или накладок, Pipetite является гибким, поэтому он остается на месте и сохраняет герметичность, несмотря на вибрацию и движение трубопровода.

Изделия Pipetite изготовлены из гигиеничного силиконового материала в соответствии со спецификациями Управления по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA). Силиконовый каучук устойчив к растрескиванию, атмосферным воздействиям, экстремальным температурам и воде. Даже после испытаний, эквивалентных 158 годам использования на открытом воздухе, Pipetite остается водонепроницаемым и не проявляет признаков деградации. Свой вклад в долговечность Pipetite вносит температурный рейтинг от -40° до 500°F. Пипетит сохраняет свою гибкость на неопределенный срок, независимо от условий.

Central States Industrial (CSI) хранит Pipetite на двух разных складах в США, что позволяет обращаться к клиентам по требованию. Пипетки также представлены в нескольких стилях и размерах для различных областей применения. Для полного обзора посетите csidesigns.com.

Руководство по проникновению в стены

Это техническое руководство является общеобразовательным пособием для подрядчиков по механике и электротехнике, проектировщиков и инженеров-технологов, руководителей производства и всех, кто заинтересован в обеспечении чистоты и безопасности своей производственной среды.
