Гильзы для прохода труб через перекрытия: Установка гильзы для прохода труб через перекрытия или стену осуществляется в определенных случаях

Установка гильзы для прохода труб через перекрытия или стену осуществляется в определенных случаях

Содержание:

1. Обязательна ли установка гильз
2. Рассмотрим, какие бывают виды гильз
3. Особенности использования
4. Особенности проведения труб
5. Задачи, которые должно решать приспособление

Установку гильзы для прохода трубы через перекрытия следует производить в определенных случаях, например, когда трубопровод подвержен тепловому расширению. И учесть необходимость установки гильзы нужно еще на этапе планирования магистрали. Все нюансы использования следует учитывать не только при прокладке нового трубопровода, но и при замене старых коммуникаций.

Зона прокладки трубопровода сквозь стены и перекрытие становятся основной точкой деформационных напряжений. В таких местах труба подвергается влиянию химической среды и механических нагрузок. В связи с такими обстоятельствами, в строительных нормах СНИП трубопроводы снабжают дополнительными конструктивными деталями, которые носят название гильзы. Что они собою представляют, и для чего их нужно устанавливать, будет детально рассмотрено ниже.

Устройство для прохода трубы через стену является важным элементом, и он выполняет следующие функции:

• механические;
• защитные;
• гидроизоляционные;
• противопожарные;
• санитарные.

Помимо этого, посредством данного элемента можно повысить срок использования магистрали и облегчить действия по замене конструкций.

Устроена гильза следующим образом:

1. чехол, для которого используют конструкцию из стали;
2. набивки, изготавливаемые из мягкого, устойчивого к возгоранию материала.

Гильза для прохода трубы выполняется в форме трубных изделий. А свободное место между конструкциями заполняют огнеустойчивым материалом. Он обязательно не должен быть жестким по структуре. Это нужно для того, что в момент нагрева трубы она начнет изменять свои размеры, а при наличие жесткого материала, она может получить повреждения.

На предоставленных выше схемах видно, что магистраль может проходить через любое здание в двух плоскостях. Так перекрытия между этажами пересекают вертикальные сети (стояки), а стенки – разводка, проходящая горизонтально. Предоставленный рисунок демонстрирует пример устройства детали сначала в перекрытии, а далее в стенке.

И в первом, и во втором случае чехол детали нужно жестко закрепить. Трубное изделие через него должно продвигаться свободно. Диаметр чехла в одном и во втором случае обязан быть на 10 мм больше диаметра трубопровода. А сам чехол надежно крепиться в проходном отверстии.

Монтаж и зачеканку патрона магистрали выполняют с расчетом высоты, которую имеет стяжка. Протяженность гильзы должна быть на 20 мм больше от толщины перекрытия. Если не соблюдать этот момент, то возникает риск попадания воды на этажи, расположенные снизу.

Обязательна ли установка гильз

Необходимость монтажа гильзы для прохода труб, проходящих через стены, диктуется требованиями СНИП. Они обусловленными следующими причинами.

1. Полимерный трубопровод меняет свои размеры из-за влияния температуры. Кроме расширения, он может перемещаться. Чтобы предупредить деформацию и создать нужное свободное пространство, СНИП рекомендуют применять гильзы. Данные приспособления для прохода труб через стены и перекрытия дают возможность сохранить целостное состояние конструкции при установочных мероприятиях и при существенных изменениях температуры.
2. Также СНИП гласит, что устройство для прохода труб сквозь стены и перекрытия позволяют выполнить демонтаж без разрушения строения.
3. Установка защиты для прохода труб через стены, перекрытие или фундамент становиться барьером для проникновения запаха и насекомых из рядом расположенных помещений.

В соответствии со СНИПом гильзы рекомендуют устанавливать только в определенных случаях. Не всегда их установку называют целесообразной. Так же водонепроницаемый материал для прокладки между трубными изделиями рекомендуют в тех ситуациях, когда патрон проложен через проходной узел сквозь перекрытие.

Рассмотрим, какие бывают виды гильз

Гильзы для прохода труб в соответствии с требованиями СНИП отличаются по материалу изготовления. Помимо этого отличается и размер устройства для прохода трубопровода сквозь стену или перегородку.

Все указанные показатели зависимы от параметров возводимого строения. Так, например, размер внутреннего диаметра гильзы обязан быть больше от размера толщины магистрали на 20 мм.

Размер гильзы для прохода трубы через перекрытие также зависим от варианта установки строения. Выступ, который обязательно должен проходить в комнатах, где показатель уровня воды может оказаться над горизонтальной поверхностью, при скрытой технологии монтажа, выполнять не обязательно. Но, в соответствии к требованиям СНИП, если монтаж производится отрытым методом, то размеры приспособления обязаны отвечать особенностям помещений.

Те же правила СНИПа гласят, что размер межтрубного пространства обязан устанавливаться подходящим для монтажа огнеупорного или водоустойчивого материала. Помимо этого, важно отметить, что правила СНИП подчеркивают, что размеры приспособлений для обустройства прохода сквозь стены или пол не должны создавать препятствий для свободного прохода основного сооружения. Это обязательное условие для проведения ремонтных мероприятий.

Внутренний диаметр гильзы для проведения труб в перекрытиях не должен быть больше внешнего диаметра отопительного трубопровода на пять или десять миллиметров.

Особенности использования

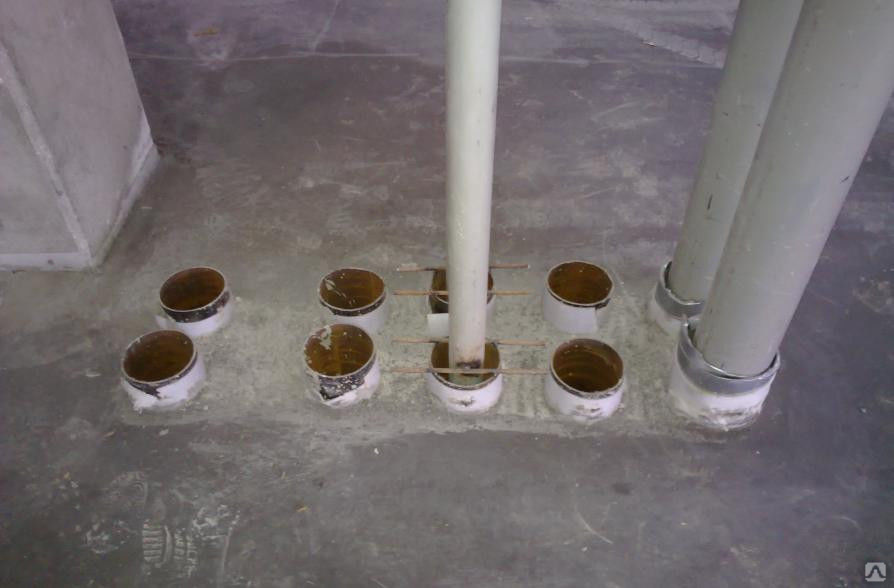

Для гильз применяют отрезки трубных изделий. Лучшим вариантом для этого специалисты называют сталь или полимер. На выбор материала влияет конструкция строения. Так, например, для железобетонных зданий есть смысл ставить элементы из стали, которые не трудно забетонировать и в заводских условиях при производстве стеновых панелей, и на строительных объектах при монтаже магистралей обогрева.

Установка гильзы из стали в отверстие без обработки торцевых частей не допускается. Таким образом, при монтаже можно нанести вред трубному изделию из полимера. Если выполняется установка патрона в стенке из других материалов, то следует учесть их низкую адгезию с раствором из цемента.

Брать для патрона строительный рубероид не рекомендуют. В этом случае отмечают плохую реакцию полимера на нефтесодержащие материалы.

С целью предотвратить распространения огня, рекомендуется установка специальных отсекателей огня на пересечении трубопровода обогрева и стенок и перекрытий.

Особенности проведения труб

Способ монтажа узла прохода трубы через стену или перекрытие в гильзе зависим от типа прокладываемой коммуникации. И каждый вид имеет свои особенности. Чтобы обеспечить своему строению надежную защиту, в этих отличиях стоит разобраться более детально.

Водопровод

Смотреть видео
[sociallocker]

Простой совет КАК за 1 минуту установить в опалубку гильзу для проведения коммуникаций.

Смотрите это видео на YouTube

[/sociallocker]

Если прокладка этой системы выполнена из стальных изделий, то их обязательно в зоне соединения стенки или перекрытия защищают покрытием, устойчивым к влиянию влаги. Если магистраль предназначается для холодной воды, то понадобиться монтаж специального термического чехла. Это даст возможность избежать появления конденсата на поверхности, и таким образом система будет служить дольше.

Если в работу взяты полимерные или комбинированные трубные изделия, то при обустройстве узла прохода в стене необходимо ознакомиться с рекомендациями изготовителя, которые прилагаются к выпускаемым изделиям.

Если в зоне ввода магистрали в жилье есть риск давления грунтовых вод, то мастера рекомендуют ставить в отверстие гидроизолирующие патроны, которые предотвращают попадание воды в подвальные помещения.

Сливные сети

Узел вывода для чугунных изделий отличается от аналогичного устройства из других материалов. Все дело в том, что чугун не нуждается в обустройстве шумоизоляции и армировании.

Сливной сети из пластика в стене потребуется патрон из стали. Длину приспособления на 15 – 20 мм должна превышать такая же характеристика трубы, а протяженность обязана быть больше ширины стенки на 2 – 3 см. Узел в месте прохода сквозь перекрытие или стенку обворачивают гидроизоляцией. А участок прохождения заделывают раствором из цемента.

Паровое отопление

Гильза для прохода труб отопления является обязательным элементом. Это связано с деформацией от температурного влияния на металлические постройки и напряжением на прямых отрезках магистрали при существенном перепаде температуры. Эти факторы становятся причиной появления трещин в строении, а также могут вывести ее из строя.

Особенности монтажа и расположения гильзового устройства в трубах отопления аналогичные такому, которое используется для систем горячего водопровода. Если они проходят через межкомнатную стенку, то можно ставить магистраль не из стали. В таких случаях подходят пластиковые или варианты комбинированного типа от разных изготовителей.

Специфика таких систем заключается в наличии индивидуальных крепежных деталей, в которые включена и гильза для труб отопления. У большинства изготовителей эти элементы отличаются высокой технологичностью и создают все условия для нужного показателя скольжения трубопровода, что обуславливают разнообразные показатели увеличения и деформации пластика от различных изготовителей.

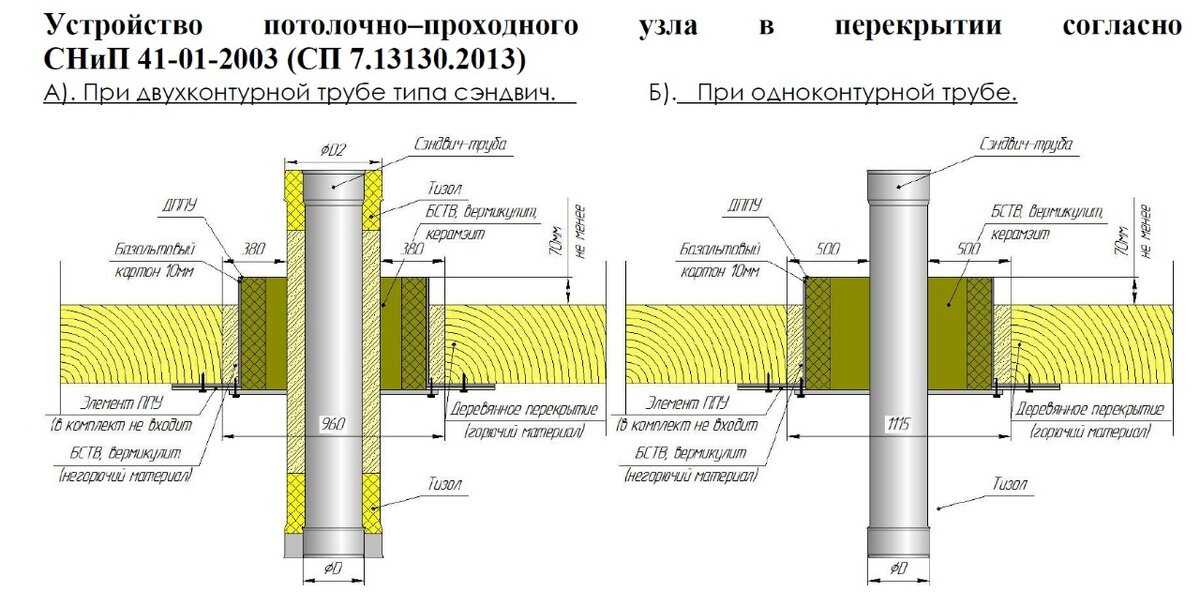

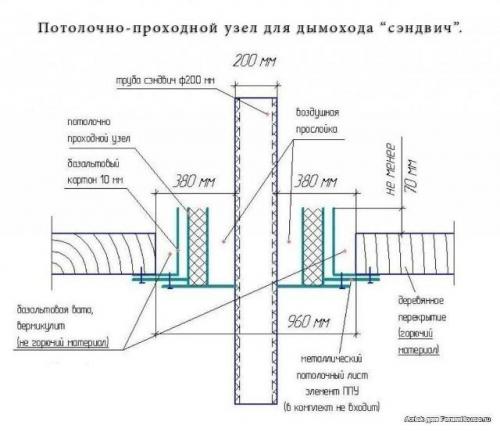

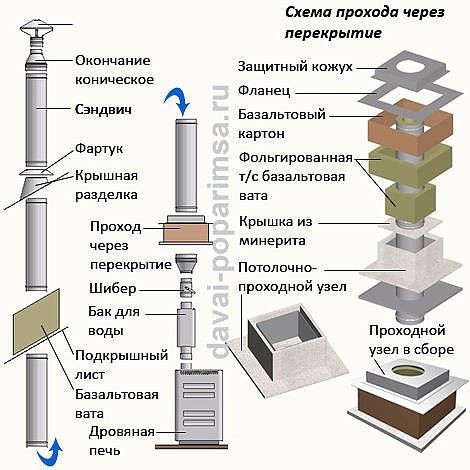

Системы дымоходов

Установка гильз при проведении труб для дымохода должна проходить в строгом соответствии ко всем строительным требованиям.

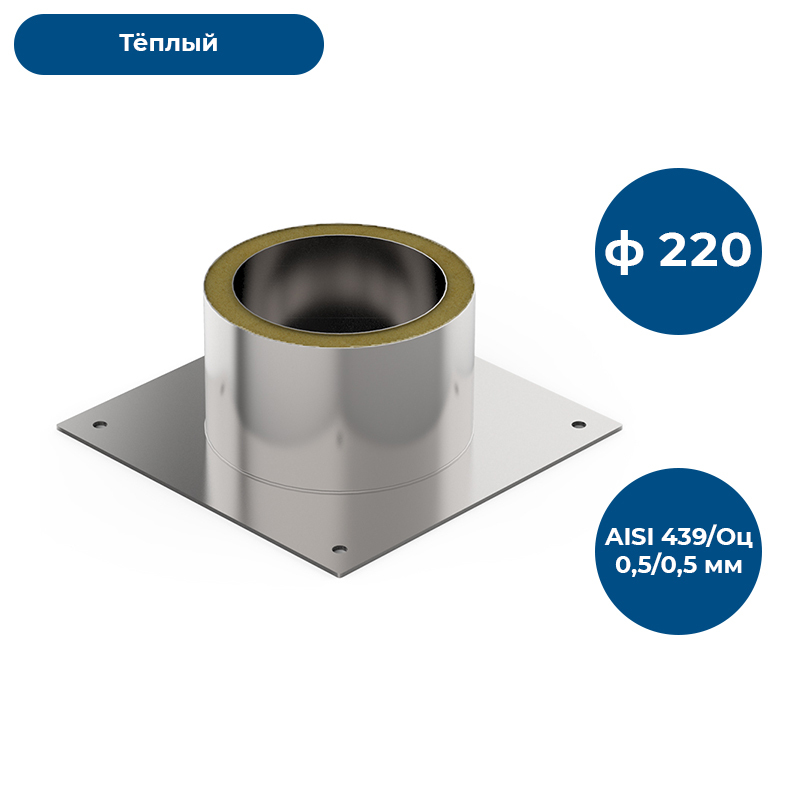

Если дымоход выполнен из стали, то в вывод сквозь отверстие в перекрытии потребуется установка полой гильзы, для производства которой использовано железо с оцинковкой. Помимо этого верхнюю и нижнюю часть изолируют пластиной, которая будет защищать от огня.

Если при монтаже строительных конструкций для дымохода использован горючий материал, то с внешней стороны полую деталь дополнительно нужно изолировать устойчивым к возгоранию утеплителем.

Для такой установки отлично подходит базальтовое волокно или асбест. С точки зрения пожарной безопасности особого внимания потребует установка отверстия для дымохода в крыше. И очень важно при установке строения с гильзой для дымохода выполнить должный уровень нормативных требований.

Смотреть видео

Гильза дымохода.

Смотрите это видео на YouTube

Задачи, которые должно решать приспособление

При установке любой элемент этой линейки должен эффективно справляться с следующими задачами:

• обеспечение надежной защиты от размывов при разрыве, или в тех случаях, когда соединения магистрали начинают протекать, следовательно, любая аварийная поломка не нанесет большого вреда зданию;
• в той зоне, где будет проходить магистраль, патрон должен прочно защищать поверхность сети от механического влияния, от воздействия окружающей среды и деформационных изменений;
• патрон в отверстии для проведения системы должен надежно предохранять от резкого изменения показателя температуры, что само по себе на сооруженную магистраль действует разрушающе.
• патрон в отверстии для прокладки системы должен стать надежной защитой конструкции в случае необходимости быстро выполнить демонтажные мероприятия.

Приобретая данные устройства, нужно помнить, что обращаться следует к проверенному изготовителю. Только в таком случае можно получить гарантию надлежащего качества приобретенного товара.

Нужно понимать, что потраченные средства на гильзу не большие, а польза от нее огромная. Она не только облегчает проведение ремонтных работ, но и помогает продлить срок службы трубопровода, а значит и сэкономить большие затраты на проведение ремонтных работ.

Чтобы устанавливаемая деталь надежно фиксировалась, и трубное изделие не ходило в ней ходуном, лучше покупать товар стандартного размера ГОСТ для магистралей. Объем патрона по ГОСТ должен в обязательном порядке соответствовать объему трубы.

Смотреть видео

Смотрите это видео на YouTube

Если нет уверенности в правильности своего выбора, то лучше попросить помощи в установке у специалистов. Они помогут сконструировать строение высокого качества, которое будет служить не один десяток лет.

Гильзы для прохода трубопровода: структура, типы, оборудование

Если вы имеете частный дом или дачу, то этот вопрос станет одним из решающих, потому что любая постройка нуждается в водопроводе, газопроводе и канализации. В двадцать первом веке существует огромное количество возможностей обезопасить жилье от воздействия окружающей среды и атмосферы. Самым безопасным и низкобюджетным методом, является установка гильз.

В большинстве случаев гильзы для трубопровода нужно использовать обязательно

Отсюда вытекает несколько тезисов.

• Нужно ли применять гильзы или другие материалы для прохода труб сквозь стены?
• Какие футляры лучше?
• Какой материал является наиболее стойкими?
• Какой внутренний объем проходки в перекрытиях?
• Как герметизировать?
• На каком расстоянии от перегородок должна располагаться?
• С какими трудностями монтажа можно столкнуться?
• Можно ли проложить отопление через стены с помощью гильзы?

Ознакомьтесь со статьей, и вы найдете интересующие ответы.

Установка гильз является самым бюджетным и безопасным способом

Содержание

• Структура гильз в стенах и перекрытиях
• Типы гильз для трубопровода (материал)
• Оборудование
• Проход газохода через стену здания
• Видео: Соединение гильзы для водопроводной трубы

Структура гильз в стенах и перекрытиях

Первое требование при интеграции трубопровода, газопровода и канализации в строительные конструкции — непрерывность изоляционного слоя. Это требование вызвано тем, что при наличии щелей, отверстий и других дефектов к трубам начинают попадать воздух и пыль, вследствие чего они деформируются и разрушаются. Естественно, что после постройки жилого дома вы не захотите столкнуться с подобной проблемой, решение которой затратит не только огромное количество времени, но и растрата материалов, вплоть до частичного или полного перезаливания фундамента (перекрытий). Для предотвращения подобных моментов и существуют гильзы для трубопроводов, канализаций, и кабелей.

Вопрос с гильзами нужно решать во время строительства, потом это будет проблематично

Типы гильз для трубопровода (материал)

1. Металлическая гильза
2. Огнеупорная (глиняная, керамическая) гильза
3. Полимерная гильза

Стальная гильза является самым надежным вариантом

1. Стальная — самый прочный и дорогой материал, который подходит практически для любых перекрытий. Они используются на масштабных стройплощадках, так как выдерживают давление до 120 тонн на 1 квадратный метр. Также очень популярны при строительстве железобетонных конструкций — ее можно бетонировать не только на объекте застройки, но и в производственном цехе. Края такой детали обязательно шлифуются, дабы не повредить находящиеся внутри полипропиленовые трубы.
2. Огнеупорная — различают глиняную и керамическую. Эксплуатируется в качестве изоляционного материала для дымоходов. Основной минус — хрупкость, значит при установке будьте бдительны (можно не только разбить покупку, но и получить резаную травму).
3. Полимерная — применяется в межкомнатных перекрытиях для трубопроводов и кабелей. Основной отличительной чертой материала остается износоустойчивость и холодостойкость.

Каждый материал имеет свои особенности и недостатки

Оборудование

Перед выбором материала для строительства тщательно выверите «за» и «против», учитывая окружающую гильзу поверхность, размер самой трубы, безопасность и системы интегрированные до этого. Важнейший плюс — ускорение сроков ремонтных работ. Кроме этого, благодаря обустройству защиты вы повышаете износоустойчивость магистрали и упрощаете их возможную дальнейшую замену.

Схема трубопровода с гильзой

Наиболее уязвимыми частями являются их зазоры. При сборке стыки рекомендуется размещать так, чтобы они не становились в одну плоскость, а продольные швы смещались относительно друг друга на 1-1,5 сантиметра. В местах прохода труб через строительные конструкции в них необходимо вставлять гильзы из труб большего диаметра с мягкой прокладкой. Патроны засовывают до постановки материала и замазывают бетонным раствором. К тому же специфика прохода труб через стену напрямую связана с типом прокладываемых коммуникаций. Каждый способ обусловлен отдельными нюансами, поэтому для обеспечения внутреннему быту индивидуальной защиты, рассмотрим конструкции «в разрезе».

При установке гильз учитываются много нюансов

1. Водопровод
   В том случае, когда установка выполняется из стальных деталей, на них в местах стыковки с элементами здания наносят защитное покрытие, предотвращающее попадание мусора. Если трубопровод предусмотрен для холодного водоснабжения, потребуется наличие чехла. Он поможет избежать конденсации влаги на поверхности, тем самым канал прослужит на десятки лет дольше. Если же для прокладки используются пластиковые профили, то прежде стоит заглянуть в инструкции нему. Если в частях входа трубопровода в помещение есть уплотнения с возможностью появления грунтовых стоков, то в них применяют гидроизолирующие муфты и замазывают бетонным раствором чтобы жидкость не просачивалась в нижние ярусы строения.

   Если устанавливаются стальные детали, в конце их обрабатывают защитным слоем

2. Сливные трубы
   Специфика конструкции чугунных колпаков заключается в их отличности от других материалов, которые при пересечении трубопроводов требуют армирования и шумоизоляции. Для этого нужен стальной патрон, зазор которого на 20-25мм. должна превышать трубу.

   Специфика конструкции чугунных колпаков заключается в их отличности от других материалов

3. Паровое отопление
   В системе парового обогрева внутренних комнат гильзы играют первостепенную роль. Если их не поставить, то температурные перепады приведут к деформации магистрали и образованию трещин в перекрытиях. Также как и для устройства водопровода для горячей воды, следует рассчитывать на полипропиленовые колпаки. Отличительным является механизм крепежа, при производстве отличается высокой теплостойкостью и поддерживает изнутри высокую и постоянную температуру. Исходя из этого — не торопитесь с приобретением, а как положено изучите предложения производителей, которые не только удовлетворяют вашим критериям, но и соответствуют критериям СНиП. Это сохранит ваши силы и средства.

   Установка гильз для парового отопления является обязательной процедурой

4. Размер внутреннего диаметра гильзы
   Этот момент становится решающим при постановке оборудования в перегородках, потому к нему нужно подойти с максимальной тщательностью и придирчивостью. В случае несоответствия наружного и внутреннего диаметра гильзы под трубопровод горячего обогревания, могут выявиться самые неожиданные сюрпризы. Структуру полагается выбирать так, чтобы проход через перекрытия был свободен. Части имеют схожие технические особенности прокладки, но при этом обладают разной выносливостью. Когда труба проложена через перекрытия, необходимо соединить гильзы, наружный диаметр которых должен быть шире трубы на 10-15 мм, с зазором 2-3 см. При этом сам футляр должен быть плотно закреплен в проходном отверстии. Просветы между ними заделываются стекловатой. Для металлопластиковых труб при проходе через строительные конструкции постарайтесь устанавливать застежки из пластмассовых труб немного большего наружного диаметра. В итоге, чтобы не прогадать со стоимостью и надежностью проделанной работы, рекомендуем вам обратиться к профессионалам — они сберегут и нервы и время.

   К вопросу размера гильзы нужно подойти с максимальной тщательностью и придирчивостью

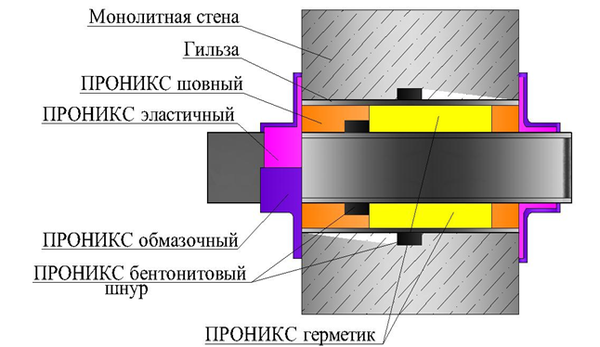

5. Герметизация

Чтобы защитить помпу при пересечении трубопроводов и перегородок, советуют их плотно загерметизировать, чтобы не оставались даже мелкие зазоры. Внутренний диаметр гильзы должен быть шире, чем толщина трубы на 30мм. На соединения вставляем шайбы с угловой резьбой, продольным сечением 3-4 мм.

Герметизация труб должна быть максимальной

Проход газохода через стену здания

Наиболее удачный способ выхода газохода в перегородке — со стороны фронтона. Но если это сделать не получается и дымоход выйдет со стороны ската, то варим стойку и крепим к ней конструкцию на скользящие застежки. В результате выходит толковая и долгоживущая система.

Схема выхода дымохода через стену и один из вариантов реализации

Видео: Соединение гильзы для водопроводной трубы

“Гильзы или колонковое бурение лучше для прохождения технологических трубопроводов?”

При выборе необходимо учитывать мастерство установки, удобство и координацию между мастерами.

Дэвид Декстер, FNSPE, FASPE, CPD, CPI, LEED BD+C, PE. налил. Квалифицированный мастер должен был быть точным и разместить рукава в точном месте, чтобы убедиться, что они расположены в соответствии с компоновкой системы, находятся в пределах пространства стены и не мешают работе других профессий.

Однако с годами многие подрядчики и квалифицированный персонал забыли, как выполнять эту операцию, или, может быть, они решили, что рукава не нужны, и использовали другие средства для проникновения в структуру стены или пола. Но является ли это улучшением качества и стоимости объекта или просто средством снижения затрат без улучшения? Не снизился ли уровень мастерства продавца настолько, что проблематично определить местонахождение гильз?

Гильзы и колонковое бурение

Муфта, в соответствии со словарем ASPE Plumbineering Dictionary, , представляет собой полую цилиндрическую трубку, которая окружает трубу для проникновения. Или, как этот термин чаще всего используется в строительстве, муфта обеспечивает средства доступа через материал для трубы, кабелепровода, проводки и т. д. Проектировщик сантехники должен координировать свои действия с инженером-строителем, электрическими, механическими и сантехническими переводами. , а также переводники для строительных работ, чтобы убедиться, что втулки размещены в надлежащем месте для установки всего, что будет вставлено в них после укладки бетона или сборки.

Рукав обычно больше, чем вставляемый в него предмет. Например, 2-дюймовая труба, вероятно, будет иметь 3-дюймовую втулку. Вы также должны учитывать внешний диаметр (OD) материала, проходящего через втулку; для 2-дюймовой водопроводной трубы с 1-дюймовой изоляцией потребуется муфта с минимальным внутренним диаметром (внутренним диаметром) 4 дюйма. В более крупных проектах, где может быть задействовано несколько рукавов, может быть предоставлен график рукавов. В спецификации рукава будет указан размер, необходимый для размещения трубы определенного размера, а также приемлемый материал для рукава. В тех случаях, когда требуется огнестойкое проникновение, рукав должен быть соответствующего размера, чтобы вместить несущую трубу, любую изоляцию или внешнее покрытие этой трубы, а также противопожарный материал.

Муфты обычно снабжены водозащитным кольцом или опорными стержнями, чтобы «зафиксировать» муфту в бетонном полу или стене. Водонепроницаемые кольца используются там, где проникновение воды может произойти между одной стороной узла и другой. В тех случаях, когда проникновение воды не является проблемой, должны быть предусмотрены опорные стойки или другие средства фиксации втулки в узле.

Втулки в целом обеспечивают чистое соединение рядом с узлом, в котором они установлены. Они обеспечивают «квадратную» и ровную поверхность для крепления накладки или накладки. В случае напольных рукавов они выполняют аналогичную функцию в дополнение к обеспечению водозащиты и поддержки вертикальной несущей трубы; следовательно, важно, чтобы рукав для пола был надежно закреплен на месте и чтобы был установлен водяной воротник, чтобы свести к минимуму проникновение воды между этажами.

Как отмечалось ранее, за годы (не буду называть сколько) квалифицированные специалисты в области торговли, подрядчики и даже инженеры-консультанты отказались от рукавов. Сегодня многие предпочитают просверливать конструкцию колонковым бурением, чтобы обеспечить проход несущей трубы. В зависимости от причины проникновения и того, что проходит через это отверстие, размер сердечника должен учитывать и решать несколько соображений: размер несущей трубы, толщина изоляции трубы (если она изолирована), толщина любое уплотнение, используемое для закрытия кольцевого пространства, герметизация от проникновения воды, при необходимости огнестойкость и т. д. Кроме того, колонковое бурение может прорезать арматуру или другие структурные компоненты, поэтому необходимо учитывать тесную координацию с другими профессиями.

Какой бы метод ни использовался, оба они обеспечивают один и тот же путь для прокладки труб.

Соображения относительно проходки

Если проходка осуществляется через узел, который должен быть водонепроницаемым, размер проходки должен соответствовать средствам герметизации кольцевого пространства вокруг несущей трубы. Как правило, это достигается с помощью Link-Seal или аналогичного продукта. Уплотнение должно иметь достаточную прочность, чтобы герметизировать отверстие, не повреждая при этом несущую трубу, и оно должно быть достаточно гибким, чтобы удерживать несущую трубу на месте, когда она пытается перемещаться за счет расширения или сжатия.

Втулки или проходки проблематичны в узлах, рассчитанных на возгорание. Такие проходки должны быть защищены утвержденными и сертифицированными узлами, чтобы поддерживать номинальную стоимость узла, через который они проходят. Независимо от того, как выполнено проходное отверстие (втулочное или колонковое), проходка должна быть защищена одобренными средствами. В зависимости от видимости проходки следует подобрать средства защиты, соответствующие видимости готовой сборки.

Согласно CSI, любое проникновение состоит из трех компонентов:

1. Барьер: структурный барьер определенного типа, в котором прорезается отверстие для прохождения проникающего вещества (например, трубы). Некоторыми распространенными примерами в технологической среде являются стены, потолки, полы, электрические панели и корпуса, механические панели управления и резервуары или сосуды с рубашкой.
2. Пенетрант: Объект, который непрерывно проходит через отверстие в барьере с одной стороны на другую. Сюда входят технологические трубопроводы и трубки, электрические кабелепроводы, переходы «труба в трубу» в полу, электрические провода и кабели, гидравлические шланги, трубы и трубки холодильного оборудования, структурные опоры и пластиковые дренажные или вентиляционные отверстия.
3. Герметизирующее устройство: элемент, который блокирует открытую область вокруг пенетранта, чтобы изолировать одну сторону барьера от другой. Примеры включают временные уплотнения, такие как замазки, герметики или герметики, а также более старые, более традиционные решения, такие как металлические настенные пластины и накладки, или более новые технологии, такие как гибкие чехлы или модульные механические системы.

Стратегии герметизации

Требования для каждого применения сильно различаются, поэтому решения по герметизации различаются в зависимости от ряда факторов: герметизация новых трубопроводов; герметизация существующих трубопроводов; уплотнение вокруг провода, кабеля, трубки или шланга; требования к огнестойкости, давлению или рейтингу NEMA; отверстия в стенах, потолках или полах; отверстия из тонкого листового металла или пластика; уплотнения, подвергающиеся воздействию чистящих растворов или агрессивных сред; пломбы, расположенные на открытом воздухе, где на них воздействуют солнечные лучи и перепады температур; переходы «труба в трубу» пола или стены, и это лишь некоторые из них.

Замазки, герметики и герметики

При работе с технологическими трубопроводами эти варианты являются скорее временным средством быстрого устранения, чем реальным герметизирующим устройством. Их способность принимать любую форму для заполнения пустот делает их заманчивым выбором для герметизации щелей. Однако замазки, герметики и герметики просто покрывают; они не обеспечивают должного уплотнения поверхности трубопровода. Их неспособность оставаться гибкими с течением времени, их неспособность противостоять движению и вибрации, а также беспорядок, связанный с их применением, также делают их плохим выбором в качестве долговременного решения в санитарно-технических помещениях. 9№ 0009

Розетки

В течение многих лет традиционным решением для закрытия проходов трубопроводов в стенах, полах и потолках было использование розеток из нержавеющей стали, также известных как стеновые панели. Они временно закрывают щель в проеме и обеспечивают декоративную отделку проходки. Это обычное и недорогое решение для закрытия щелей, но оно оказалось неэффективным для большинства перерабатывающих предприятий. Большинство накладок устанавливаются путем нанесения герметика или герметика на заднюю часть пластины и прижатия ее к барьеру. Обычно они остаются на месте в течение короткого периода времени, пока со временем герметик или герметик неизбежно не высохнет и не потеряет свои адгезивные свойства. В сочетании с движением и вибрацией технологического трубопровода пластина вскоре отделяется от стены, обнажая зазор, который она должна была закрыть, и начинает скользить по трубопроводу.

Несмотря на то, что накладки относительно недороги и могут быть краткосрочным решением для закрытия проходов трубопроводов, они не обеспечивают гигиеничного постоянного уплотнения между трубопроводом и стеной или потолком. Их конструкция не может компенсировать смещение трубопровода, наклон трубы, движение или вибрацию.

Гибкие манжеты

Эффективной альтернативой розеткам является уплотнительное устройство, включающее эластомерный чехол для герметизации трубопровода. Гибкий чехол можно подрезать по размеру в полевых условиях, чтобы сохранить воздухонепроницаемое уплотнение вокруг трубопровода. В отличие от жесткой металлической накладки, гибкая конструкция обеспечивает надежное уплотнение вокруг трубопровода, несмотря на наклон трубы, ее смещение или перемещение. Эластомерный чехол также гасит вибрацию трубопровода и поглощает шум.

Установка гибких уплотнителей багажника намного проще, чем накладок, благодаря самоуплотняющейся основе, которая надежно крепится к стенам, полу и потолку с помощью предварительно просверленного крепежного кольца из нержавеющей стали с винтами. При такой конструкции нет необходимости в герметиках и герметиках, а с навесным основанием багажник не будет отделяться от стены, пола или потолка.

Модульные механические уплотнения

Эта конструкция уплотнения включает ряд эластомерных сегментов или звеньев, которые скреплены болтами, образуя кольцо вокруг пенетранта. Кольцо скользит в отверстие и при затягивании расширяется, чтобы заполнить зазор. Модульные механические уплотнения часто используются для обеспечения жесткой водонепроницаемой герметизации проходов труб в бетонных фундаментах и ​​структурных отверстий, где гигиеническое уплотнение не требуется.

Каждое механическое уплотнение должно быть собрано с использованием эластомерных звеньев, прижимных пластин и болтов. Некоторые конструкции могут быть огнестойкими или рассчитанными на давление, но их негигиеничная конструкция не позволяет использовать их в пищевой, молочной, фармацевтической и фармацевтической промышленности без внешнего уплотнения, предназначенного для санитарных условий.

После установки жесткая конструкция надежно удерживает трубопровод и не допускает смещения. Эта функция является преимуществом в некоторых коммунальных, дренажных или канализационных системах, но она будет создавать напряжения в большинстве установок технологических трубопроводов из-за теплового расширения и сжатия. Если не позволять слегка изгибаться, трубопровод подвержен усталости материала и потенциальному выходу из строя соединений и соединений.

Плюсы и минусы методов проходки

Из соображений хорошего качества изготовления я предпочитаю предварительно установленные втулки чрезмерному использованию сквозных проходок. У каждого метода есть свои плюсы и минусы, но предварительное размещение требует большей предусмотрительности и согласования.

Втулки Pros

Втулки обеспечивают соответствующую координацию с элементами строительной системы — стенами и конструкционными элементами плит и стен. Они могут выступать над плитой перекрытия, чтобы создать «водяную плотину» в помещениях, подверженных затоплению, что сводит к минимуму утечку воды на нижний этаж. Поскольку они встроены в плиту и конструктивную систему, они могут поддерживать несущую трубу, проходящую через муфту, с помощью зажима стояка. Этот тип установки чище, чем сверление отверстий постфактум. Это также позволит изоляции проходить через несущую трубу.

Рукава Минусы

Их компоновка требует более предварительного планирования и координации с другими профессиями, чтобы гарантировать, что все измеряют из общей точки. Это особенно верно, когда втулка плиты перекрытия должна находиться внутри стенового узла.

Pros Penetration Pros

Этот метод позволяет делать проходки после заливки бетонной стены или пола. Места проникновения должны быть согласованы с различными элементами здания на месте; однако это может потребовать дополнительных усилий для определения местоположения и координации элементов конструкции, встроенных в бетон. Требуется меньше предварительного планирования и макета.

Cored Penetration Pros

Необходимо соблюдать осторожность, чтобы избежать конструктивных элементов при пробивке керна через конструктивные элементы, такие как плиты перекрытий, плиты системы поддонов и любые железобетонные компоненты. Проходка должна быть рассчитана таким образом, чтобы можно было использовать средства герметизации промежуточного пространства между основной стенкой и несущей трубой, чтобы предотвратить попадание воды или мусора с одной стороны проходки на другую. Изоляция трубы не может быть сплошной через муфту, если необходимо герметизировать промежуточное пространство. Такой подход может усложнить создание соответствующего противопожарного узла.

В то время как любой метод, предварительно установленные гильзы или просверленные отверстия, дают одинаковый конечный результат, по моему мнению, предварительно установленные гильзы обеспечивают лучшую установку. Предварительное бурение показывает лучшее качество изготовления и более высокий уровень мастерства, чем колонковое бурение постфактум. Он также лучше работает в местах, где желательна водонепроницаемость.

Втулки должны быть рассмотрены в спецификациях проекта и подробно описаны в строительных чертежах. Уровень детализации должен быть таким, чтобы подрядчик понял, что предпочтительнее предварительно размещенный метод. Использование проходок с колонковым бурением следует использовать только в качестве крайней меры для внесения изменений в проект на более поздних этапах процесса строительства или для устранения ограниченного числа проходок, которые пропустил подрядчик. Хорошее качество изготовления и надлежащий контроль качества должны гарантировать, что отлитых на месте предварительно установленных втулок достаточно для всех проходок.

Об авторе

Дэвид Д. Декстер, FNSPE, FASPE, CPD, CPI, LEED BD+C, PE, является зарегистрированным профессиональным инженером, сертифицированным инспектором по сантехнике и сертифицированным экспертом по планированию с более чем 40-летним опытом работы в монтаж и проектирование сантехнических систем. Он специализируется на сантехнике, противопожарной защите и проектировании систем отопления, вентиляции и кондиционирования воздуха, а также на криминалистике, связанной с отказами механических систем. Дэйв является председателем Главного комитета по стандартам проектирования ASPE, председателем комитета по уставу, сопредседателем Отборочной комиссии Коллегии стипендиатов и сопредседателем рабочей группы профессиональных инженеров. Он также был 2008–2009 гг.Президент Инженерного фонда Огайо, 2010–2011 гг. Президент Общества профессиональных инженеров Огайо и 2012–2014 гг. Директор Центрального региона Национального общества профессиональных инженеров.

Мнения, выраженные в этой статье, принадлежат автору, а не Американскому обществу инженеров-сантехников.

Противопожарные рукава для труб

Трубные противопожарные рукава FF109 (PFS) представляют собой серию проходных уплотнений для пассивной противопожарной защиты, предназначенных для противопожарной защиты изолированных металлических и горючих пластиковых труб.

Противопожарные рукава обеспечивают противопожарную, акустическую, тепловую и пароизоляцию ряда труб, проходящих через

различные конструкции стен или полов.

Изделия с маркировкой CE прошли испытания на огнестойкость в соответствии с EN 1366-3 с дополнительными испытаниями и оценками в соответствии с BS 476, часть 20. . Противопожарные рукава поставляются предварительно отформованными и готовыми к установке, чтобы соответствовать различным диаметрам труб.

Имея номинальную толщину 25 мм, сжимаемый вспучивающийся рукав поставляется завернутым в армированную алюминиевую фольгу, что позволяет укоротить его длину и установить на трубы. Это обеспечивает эффективную изоляцию от огня, дыма и шума, а также допускает некоторое тепловое движение. В зависимости от типа конструкции предлагаются классы огнестойкости EI30, EI60, EI90, EI120 или даже до EI240 минут.

Доступность: Для размеров труб 15–169 мм (ПВХ, ПЭВП, медь, сталь)

• Маркировка CE
• Решение «4 в 1»: противопожарная, акустическая, тепловая и пароизоляция
• Класс огнестойкости до EI120 минут в гипсовых стенах и массивных полах
• Огнестойкость до EI240 минут в сплошных стенах
• Подходит как для металлических, так и для пластиковых труб
• Одобрен для использования в плитах из минеральной ваты с абляционным покрытием
• Простая и быстрая установка, не требуется никаких креплений или рукавов
• Подходит для труб диаметром от 15 до 169 мм. мм
• 1 длина противопожарного рукава может заменить два противопожарных воротника
• Lubrizol Одобрено
• Совместимость с системой FBC

Материалы

Сертификаты испытаний

Сертификаты испытаний на огнестойкость

BS EN 1366-3: 2009 / EN 13501-1
Покрываемые конструкции = перегородки из гипсокартона, массивные стены и полы
Классы огнестойкости: обычно от EI120 до EI240 минут 1987
Покрытые конструкции – перегородки из гипсокартона, плиты из минерального волокна, сплошные стены и полы
Огнестойкость: до 120 минут — целостность и изоляция

Все отчеты доступны по запросу
Отчеты об оценке:
ETA-12/0332 — BM Trada
A03187 Rev F — Chiltern International Fire/BM Trada

Классификационные отчеты1:
CR12001A – Chiltern International Fire/BM Trada
CR12001B – Chiltern International Fire/BM Trada
CR12001C – Chiltern International Fire/BM Trada



Отчеты об испытаниях:
Chiltern International Fire/BM Trada IF0120450111 IF02080 – Chiltern International Fire/BM Trada
IF02087B – Chiltern International Fire/BM Trada

IF03030 – Chiltern International Fire/BM Trada
IF04040a – Chiltern International Fire/BM Trada
IF09045 Rev A – Chiltern International Fire/BM Trada 101049 – IF
1 IF Chiltern International Fire/BM Trada
IF11059A Rev B – Chiltern International Fire/BM Trada
RF11067 Rev A – Chiltern International Fire/BM Trada
IF11082 Rev A – Chiltern International Fire/BM Trada

Совместимость с системой FBC™ означает, что этот продукт прошел испытания и постоянно контролируется для обеспечения его химической совместимости с трубопроводными системами FlowGuard Gold®, BlazeMaster® и Corzan® и продуктами, изготовленными с использованием технологии TempRite®».
