Гофра для вытяжки: размеры и разновидности воздуховодов

Вытяжка

Гофрированные трубы в силу своей гибкости являются прекрасной альтернативой жёстким трубам. С их помощью решаются вопросы, касающиеся различных коммуникационных сетей в квартире или доме, которые, в свою очередь, занимают непрямолинейные участки. В таких сетях предполагается наличие нескольких шлейфов, соединяемых фитингами. От последних и хотели первоначально отказаться. Но как оказалось, гофрированные трубы могут применяться и в других направлениях, например, для вытяжки.

Конструктивные особенности гофры

В основе гофрированной трубы лежит металлический каркас из стальной проволоки, которая скручена в спираль. С помощью спирали и формируется цилиндрическая форма изделия. Вокруг проволочной спирали с двух сторон накладывается материал, создающий форму трубы. В прижатом состоянии колец окладной материал складывается в гармошку. В растянутом положении материал выпрямляется, а сама гофра удлиняется. Способность изделия уменьшаться и увеличиваться в размерах длины очень кстати, в случае, если трубный материал надо перевозить или складировать.

Спираль – каркас не жёсткий, а значит, гофра легко гнётся, что, несомненно, является одним из её положительных качеств. Существуют позиции в проектах зданий, когда коммуникации прокладываются в труднодоступных и неудобных местах. Именно на таких участках и рекомендуется укладывать гофрированный рукав. В этом плане с воздуховодом кухонной вытяжки проще, потому что его длина небольшая, и чаще в нём присутствует два или три отвода от прямолинейности. Поэтому для кухни это наилучший вариант для вытяжки.

Разновидности гофрированной трубы

В основе различий этого изделия лежит материал, из которого делается рукав. В качестве исходного материала производители предлагают: алюминиевый сплав, нержавеющую сталь и пластик, с алюминиевой фольгой на каркасе, с полиэфирной металлизированной лентой на каркасе.

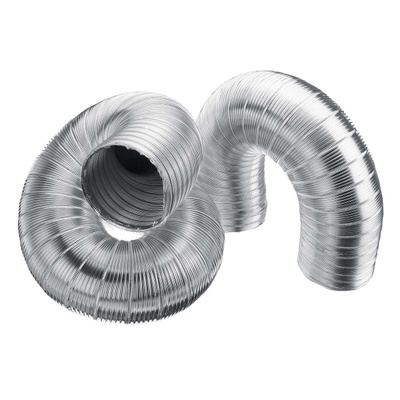

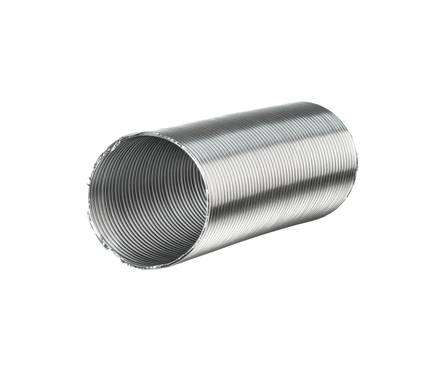

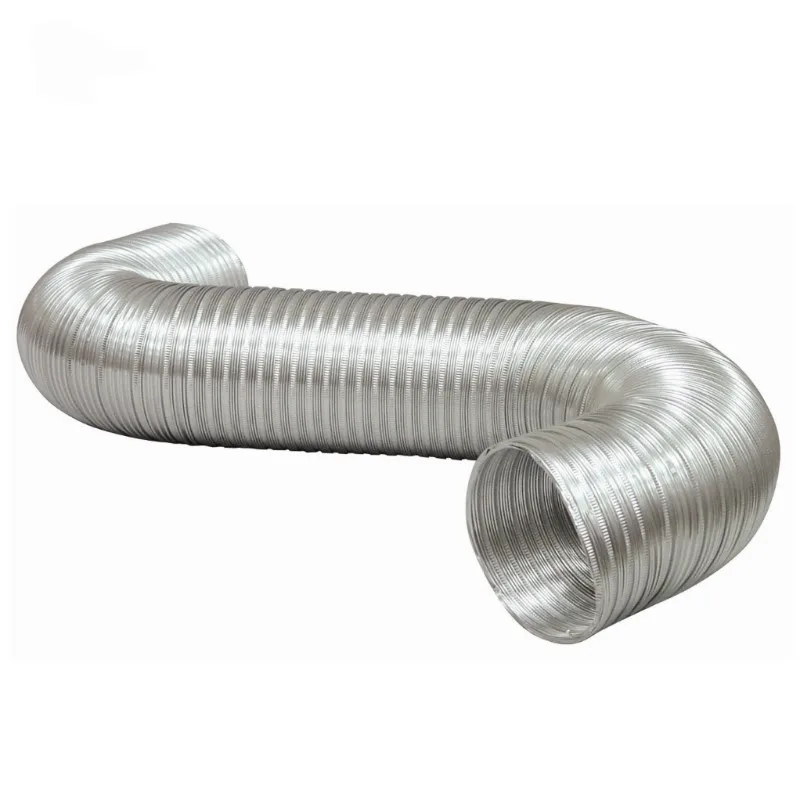

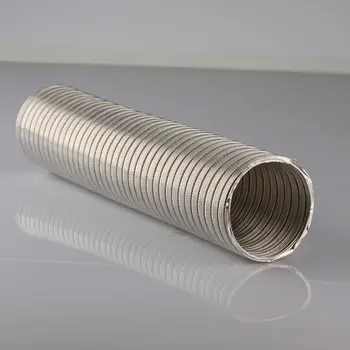

Гофра из алюминия используется как для сооружения вентиляционных систем на производстве, так и на домашней кухне для вытяжки. Отличается высокой прочностью, алюминий – металл, поэтому он не горит, не изменяет своих технических и эксплуатационных характеристик под действием повышенной влажности и перепадов температур (-30С до +250С). Это цветной металл, поэтому алюминиевая гофра не покрывается ржавчиной, она инертна к агрессивным веществам и обладает прекрасными аэродинамическими характеристиками.

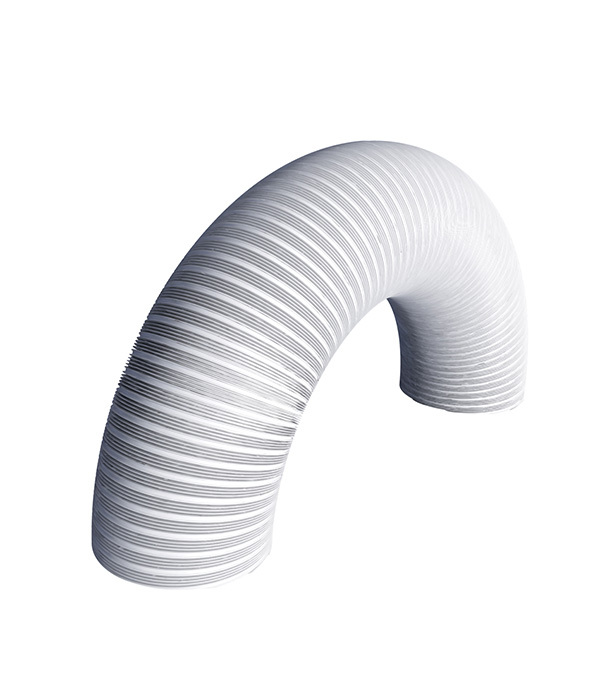

Гофра из пластика – дешёвая альтернатива всем видам, представленным на современном рынке. К плюсам можно отнести разнообразие расцветок, что позволяет при необходимости подобрать её к общему дизайну помещения. К достоинствам можно добавить небольшой вес изделий, стойкость к воде и влаге, химическую нейтральность, достаточную прочность. Но есть у пластика и несколько минусов. Первый из них – горючесть материала. Уже при незначительных температурах он начинает плавиться, искажая размеры трубы, что впоследствии скажется на эффективной работе вытяжки. Гофра из ПВХ не выдерживает и низких температур, под действием которых она становится хрупкой. Поэтому производители рекомендуют устанавливать этот вид гофрированной трубы только в помещениях, где температура воздуха не падает ниже +5С. Ко всему прочему пластик боится прямых солнечных лучей.
Гофра из нержавеющей стали. Такой вариант воздуховода ничем не отличается от алюминиевого. Но у него есть преимущества. Например, нержавейка выдерживает температуры до +900С. На кухне такой режим не предусматривается.

Гофра с алюминиевой фольгой на каркасе. Отличается невысокой прочностью покрываемого материала, но на кухнях для вытяжек применяется. В процессе монтажа и эксплуатации с такой гофрой надо обращаться осторожно, так как даже небольшое давление приведёт к разрыву фольги.
Гофра с полиэфирной металлизированной лентой на каркасе. Такой вариант воздуховода вытяжек её не используют. Она применяется только в системах кондиционирования и вентиляции зданий и является утеплённым материалом, вследствие чего внешний вид у неё непрезентабельный.

Гофра с полиэфирной металлизированной лентой на каркасе

Размерные характеристики

Гофрированная труба для вытяжки имеет один основной параметр – это внутренний диаметр. Определяется он четырьмя размерами – 100; 120; 125 и 150 миллиметров. В домашних условиях обычно используются два из них — это 100 и 120 миллиметров.

Для того чтобы не ошибиться в размере, нужно прочесть инструкцию к вытяжке, где обозначен диаметр выходного патрубка, под который и выбирается вытяжной воздуховод. Но иногда может оказаться так, что в магазине нужного диаметра нет. Если такая ситуация возникнет, нужно приобрести гофру большего диаметра, например, вместо 120 миллиметров купить рукав с диаметром 125 миллиметров. Но, ни в коем случае не берите гофру меньшего размера, иначе при состыковке с патрубком снизится эффективность забора загрязнённого воздуха.

На что обратить внимание

Существует несколько нюансов, на которые надо обратить внимание, выбирая гофрированный рукав для кухонной вытяжки.

Гибкий рукав даёт возможность изгибать вентиляционную трассу в любом направлении. Но рекомендуется не делать изгибов больше трёх, к тому же придётся учитывать и то, что острый угол снижает эффективность работы вентилятора. Если возможности изменить схему прокладки не удаётся, и в ней присутствует большое количество отводов, находящихся под острым углом, то придётся заменить вытяжку на более мощную.
Не стоит выбирать гофру с меньшим диаметром, чем нужно. Если других вариантов нет, то придётся установить на патрубок кухонной вытяжки переходник с одного диаметра на другой. Но даже с переходником параметры системы меняются не в лучшую сторону.
Оптимальная длина воздуховода для вытяжки не должна превышать 3 метров. Каждый последующий метр снижает эффективность работы всей вытяжной вентиляции на 7-10%.
Гофрированный рукав при монтаже растягивается на всю длину. Таким образом, снизится количество рёбер и впадин между ними. А значит, при прохождении воздуха с большой скоростью внутри не будут образовываться завихрения, которые снижают скорость движения. При этом труба начинает раскачиваться и вибрировать, создавая шум.

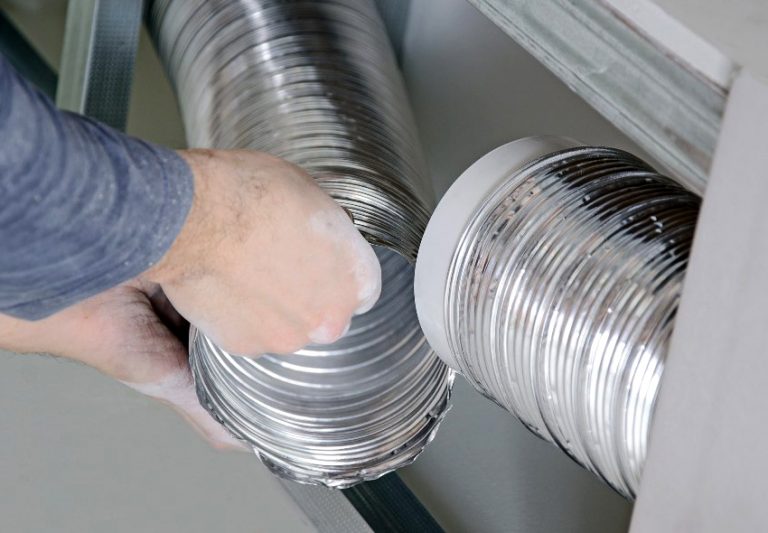

Правила монтажа

Установка мягкой гофротрубы – процесс простой, не требующий специфических знаний, опыта и умения. Главное в этом деле – правильно подобрать изделие по параметрам кухонной вытяжки. Но для установки характерны некоторые особенности, о которых должен знать производитель работ.

В первую очередь на отверстие вентиляционной шахты дома монтируется декоративная решётка с патрубком, торчащим внутрь комнаты. Крепится она к поверхности четырьмя саморезами на дюбеля. То есть, надо сначала решётку приложить по месту установки, сделать через четыре монтажных отверстия отметки карандашом, высверлить по намеченным точкам отверстия, вставить туда пластмассовые дюбеля, установить решётку и прикрепить её винтами.

Гофрированный рукав распрямляется во всю длину.
Один её конец прикрепляется к патрубку кухонной вытяжки хомутом. Если его нет, используйте вязальную проволоку.
Гофра раскладывается по намеченной схеме прокладки.
Второй конец таким же способом крепится к патрубку декоративной решётки.

Если длина трассы вытяжной вентиляции недлинная, то дополнительных крепежей не потребуется. Если длина значительная, то придётся через каждые 1-1,5 метра установить крепёжные детали. Например, специальные хомуты, которые крепятся к любой плоскости (вертикальной или горизонтальной).

Заключение по теме

Вопрос, что лучше – гофра для кухонной вытяжки или жёсткие трубы из пластика, звучит неправильно, потому что оба изделия выполняют одну функцию. Единственное существенное отличие — простота монтажа гофрированного рукава. В остальном это практически идентичные материалы для вентиляционных сетей.

Гофра для вытяжки алюминиевая: размеры и диаметры

Сегодня главное место, где используется гофра это, безусловно, кухня. Именно здесь устанавливаются вытяжки. Современные системы водонагрева и отопления в основном работают на газе, что требует продуманной и надежной вентиляции. Отвод отработанного воздуха гарантирует гофра для вытяжки. Она состоит из прочных стальных колец с натянутым на них специальным покрытием. Основным материалом при изготовлении является ламинированная фольга, изготавливаемая из нескольких слоев. Хорошо продуманная конструкция дает возможность растягивать дымоход до трех метров.

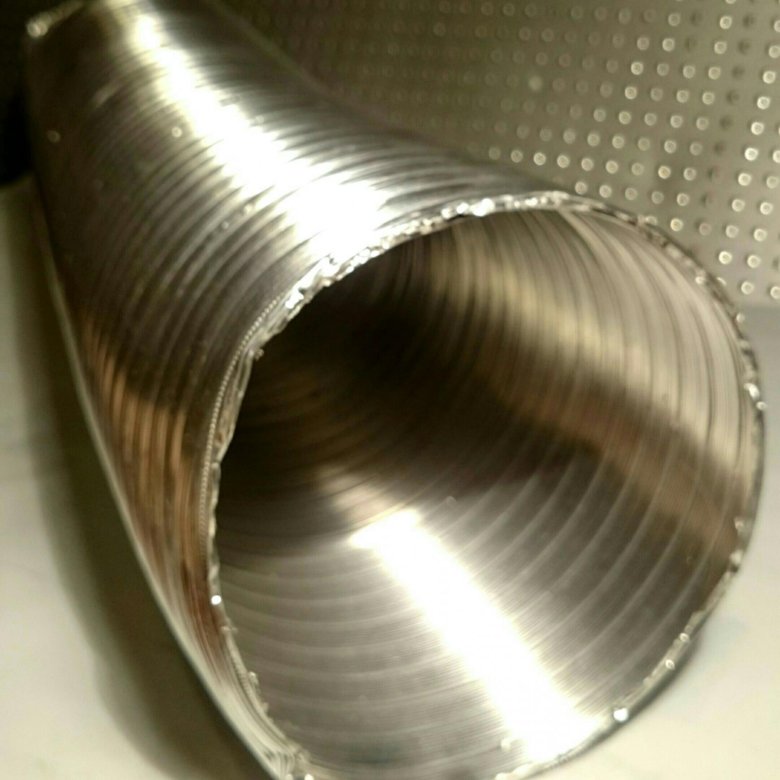

Алюминиевая гофра

Гофротруба очень востребована, особенно при установке систем вентиляции в труднодоступных местах. Благодаря своей универсальности монтаж может проводить специалист любой квалификации. Диаметр в каждом случае подбирается индивидуально и напрямую зависит от оборудования, к которому подсоединяется гофра. Современная промышленность выпускает два основных вида гофротрубы:

Пластиковая.
Алюминиевая.

Изделие из ПВХ не имеет ребер и представляет собой гладкую трубу с совершенно ровными стенками, что делает работу вентиляции полностью бесшумной. Однако у монтажников и населения наиболее популярна алюминиевая конструкция. Она отличается множеством положительных качеств, среди которых можно выделить:

высокую прочность при любом диаметре воздуховода;
не подвержена возгоранию, способна легко выдерживать высокие температуры;
прекрасная аэродинамика.

Содержание

Технические параметры
На что обращать внимание при монтаже
Как проводится монтаж

Технические параметры

Гофротруба способна отлично работать в высоком диапазоне температур от -30 до +250 градусов Цельсия.
Может использоваться в любом типе вытяжки в жилых помещениях или на промышленных предприятиях.
Размеры позволяют применять данную конструкцию в любом виде вентиляционного оборудования.

Собираясь приобретать гофру, следует помнить, что от правильно выбранного диаметра зависит качество и долговечность работы системы вентиляции.

В настоящее время выпускается четыре основных размера гофры, диаметром 10;12; 12,5; 15 сантиметров. В каждой инструкции, описывается какой именно диаметр оптимально подходит для установки системы вентиляции. Если установить трубу меньшего диаметра вентилятор станет работать со значительным усилием и может быстро выйти из строя.

Не существует ограничений по длине гофры, все зависит от расстояния между вентилятором и отверстием для вывода отработанного воздуха. При выборе гофры следует помнить, что чем больше изгибов и длиннее путь до выходного отверстия, тем менее продуктивной окажется работа вентиляции. При длинной трубе следует устанавливать вентилятор большей мощности для обеспечения хорошей работы системы.

На что обращать внимание при монтаже

Схема монтажа

Гофра для вытяжки считается идеальной, если полностью скрывается в навесном шкафу. Работы ведутся без использования специальных переходников и сложных элементов крепления, что дает возможность не тратить лишних средств на проведение работ. Эластичная ребристая конструкция легко огибает препятствия, что позволяет не применять дополнительных соединений и фитингов. Перед началом работ, гофра полностью растягивается и устанавливается в таком виде, что снижает шум при работе вентилятора. В противном случае получившиеся складки обязательно создадут вибрацию, и работа вытяжки станет сопровождаться повышенным дребезжанием.

Гофра крепится к патрубку системы вентиляции при помощи специальных металлических или пластиковых хомутов. Чтобы правильно провести монтажные работы следует придерживаться несложных правил:

Если вентиляционное отверстие находится на большом расстоянии от вытяжки, трубу следует провести под потолком. Это поможет избежать острых углов и сделает работу системы более эффективной и надежной. Для этих целей лучше использовать навесные потолки, которые идеально скроют гофру от посторонних глаз;
следует тщательно подобрать диаметр, так как узкий воздуховод будет создавать большую нагрузку для вентилятора, что, безусловно, скажется на его работе. Если вытяжка имеет круглое отверстие, не следует использовать трубу прямоугольного сечения. Это сделает работу малоэффективной, так как придется устанавливать специальные переходники, которые понизят прохождение воздуха по каналу воздуховода.

Как проводится монтаж

Перед началом работ устанавливается решетка со встроенным обратным клапаном. Она поможет обеспечить приток свежего воздуха для вентиляции помещения при выключенном вентиляторе.
Установив анемометр в основание трубы можно определить объем производительности системы вентиляции, который должен составлять не менее трех объемов кухни.
Перед монтажом проверьте наличие обратной тяги для этого приложите лист бумаге к решетке вытяжки, она должна плотно пристать к отверстию. Наличие обратной тяги может уменьшить результативность принудительной системы вентиляции.
При установке следует постараться, чтобы конструкция имела как можно меньше изгибов и поворотов, поскольку это понижает результативность работы во много раз.

Выбор воздуховода производится после покупки системы вентиляции, поскольку от правильно подобранного диаметра зависти качество работы системы в целом. Диаметр выходного отверстия должен точно соответствовать параметрам трубы только так можно добиться максимальной эффективности.

Часто, торгующие организации вместе с вытяжкой предлагают в комплекте гофрированную трубу. Можно отказаться от навязываемой услуги, если вы своевременно ознакомитесь с инструкцией и рассчитаете нужное количество гофры. Тогда вы купите точное количество, не переплачивая за лишние метры.

Идеальный способ изготовления дымохода, можно не опасаться за перегрев трубы. Она быстро и легко монтируется в любом виде перекрытий. При установке газового отопительного или водонагревательного оборудования может обеспечить максимальный отток продуктов сгорания, давая возможность гарантировать надежность работы котлов и бойлеров. Система подобных труб хорошо зарекомендовала себя при установке каминов, печей или других систем отопления.

Стальной внутренний каркас и сверхпрочная пленка, позволяют не беспокоиться о долговечности и надежности эксплуатации конструкции. Помните, что чем ответственней подходить к выбору гофры, тем качественней и дольше будет работать ваша система вентиляции. Не следует экономить на отводной трубе, поскольку попадание угарного газа в квартиру может привести к печальным последствиям.

виды, размеры, монтаж своими руками

Главная » Гофрированные » Сферы применения и установка гофры для вытяжки

На чтение 4 мин

Содержание

Разновидности гофры
Технические требования
Сфера и нюансы применения
Инструкция по монтажу

Гофра для вытяжки — это гибкие воздуховоды с различным покрытием. Такие конструкции активно применяются при ремонте и строительстве. Отлично подходят для монтажа воздуховодов на кухне и в ванной. Благодаря простоте конструкций, их можно установить и самостоятельно, тем самым сэкономив на вызове мастера.

Гофра для вытяжки

Разновидности гофры

Гофра для вытяжки бывает двух типов:

Алювент — устойчивая к огню антикоррозионная гофра из алюминия.

Термовент изготавливается из нержавейки и оцинкованного железа.

Для производства гофры для вытяжной вентиляции используют:

алюминий;
железо оцинкованное и нержавейку;
текстиль;
пластик;
полиэтилен высокого давления или низкой плотности (ПЭВД, ПЭНП).

Изготавливают гофрированную трубу каркасным и спирально-навивным методом. Каркасные модели имеют каркас из металла, который покрыт материалом из фольгированного алюминия или полимерной пленкой. Гофрированная алюминиевая труба для вентиляции на каркасной основе отличается гибкостью. После максимальной растяжки гибкие воздуховоды из нержавеющей стали возвращаются в свое первоначальное состояние без деформаций.

Спирально-навивным методом изготавливают гофру из металлических лент. Этот вид труб имеет относительную изгибательную способность. После растягивания трубе невозможно вернуть первоначальный вид. Любое изменение формы воздуховода сопровождается деформацией.

Многими производителями выпускаются термостойкие воздуховоды с теплоизоляцией. Этот материал используется в других областях народного хозяйства.

Технические требования

Согласно санитарным нормам, вытяжное устройство в кухне должно за 1 час прогонять объем воздуха, который равняется 10-12 объемам помещения. Вытяжку устанавливают на высоте 65 см для плиты электрической или 75 см — для прибора, работающего на газу.

Основные параметры воздуховод — диаметр гофротрубы и длина. В жилых домах используются гофрированные трубы только круглого сечения. Диаметры гофры для вытяжки — 10/12/12,5/15/20 см. По длине трубы могут иметь стандартный размер или выпускаться в бухтах, если нужно изделие нестандартной длины. Длину гофротрубы замеряют рулеткой.

Сфера и нюансы применения

Гибкие воздуховоды применяются в различных сферах. Для облегчения монтажа и возможности соединения разных частей труб и уменьшения в них сопротивления используют переходные элементы. Их изготавливают в виде жестких металлических «колен». Эти части вытяжной системы позволяют выполнять повороты, натяжение воздуховода на непрямых участках, присоединять гофротрубу к несущим стенам.

Гофра для вентиляции стыкуется и соединяется полужесткими соединительными и промежуточными элементами. Кроме этого, для монтажа вытяжки требуются присоединительные устройства и системы перехода с жесткой конструкции на гибкие элементы.

При выборе воздуховода для вытяжки учитывают такие особенности:

Дополнительные повороты гофры понижают работоспособность вытяжного устройства. Если путь воздуховода отличается сложными переходами, то устанавливают более мощный вентилятор, чтобы поддерживать качественный воздухообмен.
Любая часть гофротрубы с использованием переходных фланцев меньшего диаметра снижает качество работы вытяжки.
Гофру лучше покупать с небольшим запасом по длине, особенно в случаях, когда воздуховод имеет повороты.
При установке гофру нужно максимально растягивать, поэтому большой запас трубы не нужен. Чем больше ребристость воздуховода, тем сильнее шум в системе.

Гофрированные трубы из нержавеющей стали используют в отоплении. Они имеют много достоинств по сравнению со стандартными материалами. Это:

легкость изгибания и возможность придания конструкции любой формы;
материал не подвержен коррозии;
устойчивость к перепадам температур и давления;

простота монтажа и установки;
выпуск материала в бухтах до 50 м.

При установке гофры на улице выбирают модели с теплоизоляцией.

Инструкция по монтажу

Для монтажа гибкого воздуховода нужно подготовить такие материалы и инструменты:

несмываемый маркер или фломастер;
нож для резки бумаги или сапожный нож;
кусачки для резки проволоки;
ножницы;
кисти;
отвертка;
защитные рукавицы;
элементы крепежа и хомуты;
мастика;
ленты;
герметик.

Мастика и герметик могут быть водными или на основе растворителя. Для соединения частей гофры для вытяжки используют монтажные ленты. В инструкции по монтажу воздуховодов прописано, как установить гофру на вытяжку своими руками. Это под силу даже не специалисту. Порядок монтажа:

присоединяют гофротрубу к патрубку;

с клейкой ленты снимают защитный слой;
начинают намотку ленты за 50 мм до стыка;
обматывают аккуратно и тщательно стык;
продолжают намотку на 50 мм дальше стыка.

При монтаже воздуховодов применяют «золотое правило»: соединяемые поверхности должны быть чистыми, сухими и обезжиренными.

При установке воздуховода могут использоваться другие крепления, хомуты и соединительные элементы (стаканы кольца, переходные патрубки).

выбираем размер и диаметр, преимущества

Содержание:

Виды вентиляционных каналов
Из каких материалов изготавливаются гофрированные трубы
Как выбрать размеры гофры для вытяжки
Как соединить гофру с вытяжкой
Установка гофры на вытяжку на кухне самостоятельно
Производители труб для вентиляции

Устройство вытяжной вентиляции в жилом доме весьма важно для обеспечения комфортного проживания в нем. Комфорт, прежде всего, обеспечивает состав воздуха, влажность и запыленность.

Важен также газовый состав атмосферы с нормальным содержанием кислорода для горения топлива в тепловых агрегатах.

Поэтому устройство приточной и вытяжной вентиляции является обязательным при строительстве жилища. Одним из важнейших элементов таких систем является коммуникационные устройства в виде гофрированной трубы для вытяжки.

Виды вентиляционных каналов

Устройство вентиляционной системы в доме – непростая задача. И основной ошибкой является неравенство мощности по удалению загрязненного воздуха и свежего, поступающего из внешней среды.

Известны случаи, когда простая замена традиционных оконных рам на герметичные пластиковые приводила к плохому горению печей и затрудненному дыханию проживающих. А все дело в том, что нарушен баланс притока и оттока воздуха.

Чтобы правильно устроить вытяжную систему, используются различные каналы:

гофрированные пластиковые трубы;

пластиковые короба квадратного или прямоугольного сечения;

металлические короба из оцинкованной стали;

гофрированные металлические трубы из алюминия.

На чем же остановить свой выбор? Все зависит от места установки вентиляции. Например, для устройства воздуховода от кухонной вытяжки непригодны изделия из пластика. В условиях удаления горячих газов срок их эксплуатации крайне низок. Короба из оцинковки дороги и их сложно устанавливать своими силами, для этого нужны профессиональные навыки жестянщика.

Да и внешний вид такого воздуховода оставляет желать лучшего. В настоящее время популярны воздуховоды из алюминиевой гофры для вытяжки, размеры по диаметру которой выпускаются в широком диапазоне, позволяющем монтировать каналы любой степени сложности. Материал выдерживает температуры до 300 градусов, что позволяет использовать их не только в вентиляции, но и в качестве дымоходов в газовых колонках и котлах.

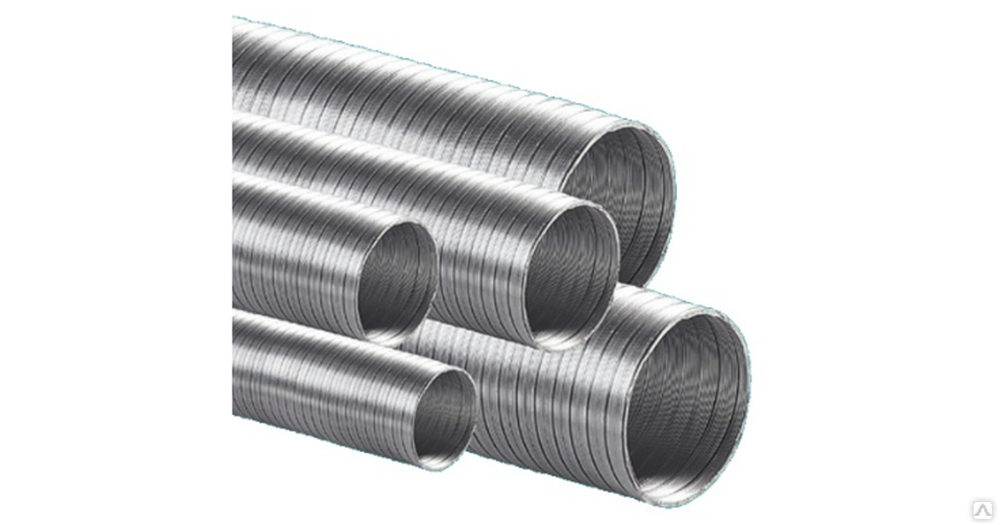

Какими бывают диаметры гофры для вытяжки? В таких системах используются трубы размерами:

100;
120;
125;
150 миллиметров.

Наиболее популярным является размер гофры для вытяжки на 120 мм, ему практически не уступает по популярности диаметр 125 миллиметров. Зачастую потребить просто не делает различий между этими параметрами, тем более что их можно монтировать на одни и те же доборные элементы. Этому способствует пластичность материала при использовании специальных соединительных элементов – хомутов.

Форма выпуска гофротруб – отдельные патрубки, которые в состоянии поставки имеют длину 65-100 сантиметров, а при монтаже она способна удлиняться до трех метров без изменения размера по диаметру.

Из каких материалов изготавливаются гофрированные трубы

Основными материалами для таких изделий являются пластмассы (ПВХ), алюминий и нержавеющая сталь. О применении первых двух видов мы уже упомянули, а вот воздуховоды из нержавейки применяются в основном для отвода дымовых газов от тепловых агрегатов.

Смотреть видео

Гофрированный воздуховод

Смотрите это видео на YouTube

Это связано ее способностью выдерживать высокие температуры – до 600 градусов. Естественно, это качество не помешает и для вытяжных систем, но цена такого воздуховода будет неприемлемо высокой.

Процесс изготовления гофрированных алюминиевых труб организовывается с применением высокоточного оборудования и современных технологий. Материалом для производства таких изделий является алюминиевая (нержавеющая) лента толщиной от 0,12 миллиметров. С бобины она наматывается на специальную оправку виток к витку и сваривается лазером. В результате получается тонкостенная спиральношовная труба.

Транспортировать такое изделие крайне неудобно, в том числе по причине ее непрочной конструкции. Поэтому трубу пропускают еще через одну установку, на которой накатывается гофра круговым ножом. После этого получаются короткие патрубки, которые легко транспортировать. Как мы уже упоминали, гофрированная труба для вытяжки на 100 мм нарезается в длине от 65 сантиметров, другие размеры раскраиваются таким же образом.

В процессе монтажа такому патрубку можно придать длину до 3 метров, при этом работу нужно выполнять с особой осторожностью – стенки легко деформируются с образованием вмятин. Труба, растянутая на максимально возможную длину, практически не способна при необходимости складываться в обратном направлении.

В то же время, остаточная гофра негативно сказывается на проходимости загрязненного воздуха. При длительной эксплуатации воздуховода из таких труб на внутренних стенках образуется налет, который из-за неровностей стенок очень трудно удаляется.

Проще будет заменить их новыми, благо стоимость позволяет сделать это без существенных затрат.

Как выбрать размеры гофры для вытяжки

При проектировании вытяжки в доме, прежде всего, подбирают мощность вентилятора, чтобы обеспечить замену воздуха во всех помещениях жилого дома. В паспорте на это устройство указывается рекомендуемый размер сечения воздуховода.

Основным принципом устройства вентиляционного канала является равенство секундных объемов проходящего по нему воздуха. Поэтому в одноканальных системах не допускается сужение воздуховода. Это приводит к перегрузу электродвигателя вентилятора и увеличению расхода электроэнергии.

Вариантов выбора труб по материалу немного, это может быть пластиковая гофра для вытяжки на 120 мм, или такая же, но из алюминия. Первый вариант позволяет легче обслуживать воздуховод, удаляя осадок на стенках. Второй более технологичен в установке. Труба гофрированная на 150 миллиметров для вытяжки применяется обычно в разветвленных системах в качестве магистрального канала.

Как соединить гофру с вытяжкой

В жилых многоквартирных домах система вытяжной вентиляции предусмотрена проектом, и задача сводится к подключению внутреннего воздуховода в помещении к этому устройству. Как установить гофру на вытяжку на кухне?

Смотреть видео
[sociallocker]

Exhaust Hood installation. Подключение кухонной вытяжки

Смотрите это видео на YouTube

[/sociallocker]

В идеальном варианте, когда кухонный гарнитур укомплектован вытяжкой в одном из шкафов, задача сводится к следующим действиям:

Проверить наличие тяги в вытяжке. Для этого нужно поднести к решетке воздухозабора листок тонкой (газетной или туалетной) бумаги. Если он притягивается к ней, тяга нормальная и можно продолжать работу.
Перед тем, как крепить гофру к вытяжке, нужно на решетку системы вентиляции установить настенный патрубок с горловиной нужного размера. Для этого на ободке, прилегающем к стене, имеется 4-6 отверстий для винтов. Нужно произвести разметку и просверлить в стене нужное количество отверстий. В них установить пластиковые вставки (дюбеля) и прикрепить горловину.
Как одеть гофру на вытяжку? Один конец трубы нужно надеть на горловину и закрепить его, используя хомут. При этом нужно промять стенку изделия и надежно завернуть винт. Следует помнить, что в процессе работы труба вытяжки вибрирует, поэтому соединение должно быть достаточно прочным.

Аккуратно, не сжимая стенок трубы нужно растянуть трубу на нужную длину.
Выполнить изгибы в соответствии с траекторией прокладки трубы, завести ее в отверстие шкафа и закрепить второй конец трубы к горловине вентилятора с использованием такого же хомута. Гибкий материал можно уложить по любой траектории, обходя препятствия на пути трубопровода.

Растягивание трубы лучше производить в несколько приемов, не допуская ее провисания на отдельных участках. Если туба не растянута на максимальную длину, по ходу монтажа можно сжимать ее по длине, подгоняя по месту.

При наличии натяжного или навесного потолка, горизонтальный участок можно спрятать внутри этих устройств. Визуально воздуховод из такого материала выглядит достаточно презентабельно, если выполнен без значительных повреждений трубы в виде вмятин.

Смотреть видео

Термостойкий вариант соединения алюминевых гофр между собой.

Смотрите это видео на YouTube

Учитывая невысокую механическую прочность изделия, это не всегда удается. Поэтому многие пользователи вытяжных устройств закрывают вытяжку внутрь специально устроенных коробов. Особенно это актуально¸ если используется не встроенная вытяжка а прибор имеет вид навесного зонта.

Перед тем, как спрятать гофру от вытяжки на кухне, нужно выбрать способ исполнения. Это может быть короб, крепящийся непосредственно на стену. Задаваясь вопросом, чем скрыть гофру от вытяжки на кухне, можно предложить разные варианты коробов. В этой статье подробно описан способ как сделать короб своими руками.

Короб изготавливают из доступных листовых материалов, таких, как гипсокартон, фанера, ДСП, пластик и другие подобные изделия. При этом лицевая стенка делается открывающейся для обслуживания и ремонта в процессе эксплуатации.

Второй вариант как скрыть гофру от вытяжки на кухне состоит в том, что короб изготавливается отдельно и навешивается на стену.

Преимущества скрытого воздуховода состоят в том, что можно задекорировать гофру от вытяжки на кухне в тон кухонной мебели или стен.

Такой короб для гофры от вытяжки также нужно изготавливать с открывающейся передней панелью.

Замаскировать гофру от вытяжки на кухне можно и другими способами, применяя различные материалы. Любые устройства для этого создают определенные неудобства в эксплуатации и ремонте. Но нужно учитывать, что кухня – это функциональное помещение и настолько ли необходимо прятать этот воздуховод.

Установка гофры на вытяжку на кухне самостоятельно

Смотреть видео
[sociallocker]

Установка вытяжки, перевешиваем кухонные шкафы. Киев

Смотрите это видео на YouTube

[/sociallocker]

Как видно из приведенного выше способа установки вытяжной трубы, операция вполне доступна для выполнения своими руками. Для работы понадобится инструмент:

Маркер для разметки положения отверстий при установке настенной горловины.
Электродрель со сверлами, соответствующими материалу стены (кирпич, бетон или другие строительные камни) если работа ведется в деревянном доме, сверла и дрель вообще не нужны.
Шуруповерт для установке крепежа. Поскольку его немного, может быть достаточно отвертки соответствующего профиля.

Смотреть видео

Установка вытяжки.Как сделать.Своими руками.

Смотрите это видео на YouTube

Да и все содержание работ заключается в креплении горловины и установке двух хомутов. Это тот самый случай, когда все нужно делать своими руками.

Производители труб для вентиляции

Одним из основных поставщиков этой продукции на внутренний рынок является Челябинский завод «Электровент». В сортаменте этого предприятия алюминиевые гибкие трубы, термостойкие изделия из нержавеющей стали, а также продукция из пластиков.

Трубы «Электровента» популярны высоким качеством продукции и умеренными ценами. Вообще линейка продукции предприятия очень разнообразна и относится, как правилол, к вентиляционным системам.

На рынке присутствует также продукция ООО НПО «Легион», выпускающая металлические гофрированные трубы в широком ассортименте. Предприятие специализируется на выпуске продукции из стали.

Компания «СВ Профиль», в числе прочей продукции, производит вентиляционные трубы из ПВХ и успешно использует их для своей деятельности. Создана более 10-ти лет назад.

Предприятие «Рувинил» г.Москва работает на рынке вентиляционных систем с 1998 года. Производит гофротрубы из пластиков литьевым способом.

Технология производства гофротруб любого вида довольно проста и оборудование доступно по цене. Вместе с тем, в связи с ростом объема производства в стройиндустрии, потребность такой продукции увеличивается.

Стимулом для использования гофротруб для систем вентиляции является сравнительно невысокая цена на них и технологичность при монтаже вентиляционных систем. Преимущества гофротруб очевидны, но выбирать предстоит вам.

гибкая алюминиевая гофра, плюсы и минусы

Содержание:

Используемые виды вытяжных систем
Преимущества и недостатки гофрированных труб
Отрицательные моменты
Область применения вытяжек из гофрированной трубы

Важным элементом благоустройства кухонного пространства является вытяжная труба. С помощью этого устройства копоть, пар и отработанные газы выводятся в вентиляционную систему. Отсутствие специального отвода ведет к отравлению воздуха, загрязнению стен и потолка. Устройство имеет множество вариантов, одним из которых является гофрированная труба для вытяжки.

Используемые виды вытяжных систем

В настоящее время промышленностью выпускается несколько видов вытяжки

Воздуховоды из пластика.
Гофрированные алюминиевые каналы.
Устройства из оцинкованного металла.

Очень часто для изготовления вытяжки используют гофрированную алюминиевую трубы. Она может иметь разный диаметр и длину. Гофра труба для вытяжки считается отличным вариантом для установки вытяжного шкафа при наличии газовой колонки или котла (прочитайте также: “Как установить вытяжную трубу для газовой колонки – от выбора размера до монтажа”).

Преимущества и недостатки гофрированных труб

По сравнению с другими вытяжными системами гофрированная алюминиевая труба обладает рядом отличительных особенностей:

Легкий монтаж. Труба может изгибаться под любым углом благодаря тонкому алюминиевому слою.
Быстрая резка. Изделие поддается резке с помощью обычных бытовых ножниц.
Удобная длина 1-3 метра. Сложенное состояние трубы напоминает гармошку. Чтобы получить необходимый размер, достаточно потянуть за концы изделия. Если вытяжка требует длину больше 3 метров, то можно выполнить соединение гофродеталей.
Различный диаметр изделий дает возможность подобрать правильный размер трубы. Особенно важен этот параметр для газового оборудования, так как при несоответствии соединяемых частей есть вероятность попадания угарного газа в помещение. При отсутствии трубы нужного размера можно воспользоваться обжимным хомутом, который закрепляется вокруг патрубка на газовом устройстве.
Монтаж без дополнительных переходников. Гибкая труба для вытяжки позволяет выполнить монтаж системы с помощью двух основных переходников: один – на стыке с вентиляцией, другой – в месте соединения с вытяжным изделием или колонкой.
Малый вес. Алюминиевая гофрированная труба – это довольно легкое изделие, поэтому монтаж выполняется очень быстро без дополнительного укрепления по всей длине.
Длинный эксплуатационный период. Алюминий устойчив к перепадам температуры и ультрафиолетовому излучению, поэтому может служить долгое время без дополнительной защиты.
Невысокая цена. Гофрированную трубу на вытяжную систему может приобрести любой потребитель независимо от его финансового положения.
Простой монтаж. Сборку вытяжки с использованием гофрированной трубы может выполнить любой человек, не имея специальных навыков.

Отрицательные моменты

Как и всем материалам, гофрированной трубе свойственно иметь отрицательные характеристики. В данном случае можно назвать мягкость материала. Даже небольшое механическое воздействие приводит к образованию вмятин. К тому в случае полного распрямления трубы придать ей первоначальный вид не удастся. Однако эту проблему решает аккуратная работа.

Вторым недостатком является сложная очистка. Гофрированные складки моются с трудом, а снимать систему с патрубков категорически запрещено.

Область применения вытяжек из гофрированной трубы

Алюминиевая гофрированная труба для вытяжки очень часто используется для обустройства системы в бытовых условиях. Это может быть кухня, ванная комната или другое помещение, в котором отсутствует специальный вентиляционный канал.

Кроме этого материал находит применение при монтаже вентиляции в гараже или подвальном помещении. Алюминий, а соответственно и изделия из него, устойчив к высокой влажности. Не подвержен процессу гниения и не поражается ржавчиной. Эти качества позволяют использовать при сборке вентиляции алюминиевые, а не тяжелые асбестоцементные изделия. Хотя мягкость материала служит определенным препятствием во время эксплуатации вытяжки такого типа. Читайте также: “Как используется гофрированная труба для вентиляции, особенности производства и устройства”.

При выборе системы воздухоотвода или вентиляции важно уделять внимание безопасности изделия, простоте использования, а также его эстетическим характеристикам. Например, алюминиевая труба для вытяжки, скрытая под специальным пластиковым или гипсокартонным коробом, будет выглядеть более эстетично.

как надеть или вставить внутрь, какой бывает диаметр

Гофра — труба, которая используется в качестве воздуховодов. По ней проходят продукты испарения либо сгорания. Она устанавливается между оборудованием. Благодаря гофры, в комнате всегда остается чистый воздух, так как происходит вентиляция при подключении к кухонной вытяжке. Что касается внешнего вида, то она может быть прямоугольной формы или же круглой. Первая из них обычно эксплуатируется на производственных заводах. Другую же модель можно встретить в жилых помещениях. Возможный состав: пластик, оцинкованная либо нержавеющая стали, реже всего встречается текстиль. Установка гофры на вытяжку верный способ сохранить кухню в свежести.

Содержание статьи

Разновидности
- Какие бывают диаметры гофры для вытяжки
Установка
- Как подобрать размер
- Как закрепить гофру на вытяжку
- Для чего нужен монтаж гофры на вытяжку

Разновидности

Гофры имеют несколько разновидностей:

Пластиковая. Бюджетный вариант. Существует множество моделей данного типа. Но общей характеристикой является наименьшее сопротивление воздуху, которое создается внутри трубы. Её легко мыть, работает достаточно тихо. ВНИМАНИЕ! Стоит помнить о хрупкости и возможном вреде здоровью людей, так как выделяется большое количество дыма при возгорании. К тому же, из самых дешёвых устройств может доноситься неприятный запах. Установка производится сложно. Боится высоких температур.
Алюминиевая. Не особо тяжёлая, большой шанс на длительную работоспособность, переносимость высоких температурных показателей. Однако при работе может издавать специфические звуки и повышенную вибрацию. Возникают неудобства во время чистки.
Утепленная. Её особенность — наличие слоя фольги с минеральной ватой. Такой вид можно установить на любой вытяжку.
Другие. Все из перечисленных недостатков предыдущих моделей отсутствуют (запах, шум, горючесть, срок эксплуатации) + обладает стойкостью. Но данный вид не из дешёвых. Позволить себе их может не каждый.

Какие бывают диаметры гофры для вытяжки

Есть брать самые ходовые гофры, то величина составляет 100 мм, 125 мм и 150 мм (для кухонной вытяжки). В промышленных же может доставать и 200 мм, 250 мм, 300 мм. Выбор зависит непосредственно от мощности аппарата. Следует учитывать диаметр самой вытяжки соответственно, они должны совпадать. Если Вы желаете большого диаметра, то следует подыскать заодно переходник, чтобы состыковать с горловиной. Размеры гофры на вытяжку имеют несколько классических параметров. В инструкции кухонной вытяжки всегда можно найти минимальную величину. Чаще всего используется 100 мм и 120 мм. Если всё-таки не удалось подобрать размер, то используйте более большой, особенно хорошо это для кухни: шум будет уменьшаться из-за низкой скорости потока. При уменьшенном диаметре воздух будет проталкиваться, испытывая сложности.

Установка

Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.

Как подобрать размер

Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.

ВАЖНО! Уточняйте размер гофры в растянутом виде. Стоит брать длину с запасом. В идеале составляет 3 метра, но даже если окажется совсем лишняя длина, то она не помешает.

В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.

Как закрепить гофру на вытяжку

Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:

гофротруба
саморезы
хомуты для фиксации рукава или мягкая проволока
решётка под вентиляцию или переходник
силиконовый герметик
переходники, не нашлась гофра подходящего размера

Как крепить гофру к вытяжке, после того как все инструменты готовы:

Перед работой следует прочистить вентиляцию в квартире
Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
С помощью герметика смажьте горловину вытяжки
Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
Необходимо проложить так до конца отверстия вентиляции
Зафиксируйте саморезами решётку под вентиляцию
После чего надевайте гофру с герметиком
Закрепите работу хомутом
Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.

СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.

Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.

Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.

Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку. Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.

Для чего нужен монтаж гофры на вытяжку

Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем. Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.

размеры алюминиевого гофрированного листа | гофрированный алюминиевый лист

Информация о продукте

Сплав серии	Типичный сплав
Серия 1000	1050 1060 1070 1100
Серия 2000	2024(2A12), LY12, LY11, 2A11, 2A14(LD10), 2017, 2A17
Серия 3000	3А21, 3003, 3103, 3004, 3005, 3105
4000 Серия	4А03, 4А11, 4А13, 4А17, 4004, 4032, 4043, 4043А, 4047, 4047А
Серия 5000	5052, 5083, 5754, 5005, 5086,5182
Серия 6000	6063, 6061, 6060, 6351, 6070, 6181, 6082, 6А02
Серия 7000	7075, 7А04, 7А09, 7А52, 7А05

4pt”>

сплав	Характер
1050 1060 1070 1100	х212, х34, О
2024 LY12 LY11 2A11 2A14 2017 2A17	х212, Т4, Т351, Т6
3A21 3003 3103 3004 3005 3105	х212, х34, О
5052 5754 5005 5083 5086	х42, х212, х211, х34, О
6063 6061	х212, Т6, Т651, Т5, Т4, О
Спецификация	1. Толщина: 0,2-60 мм 2. Ширина: 500-2000 мм 3.Длина:Согласно требованию 4.Характер: Различные состояния Листы могут быть изготовлены по вашему запросу .
Применение	В основном используется в строительстве, отделке, упаковке, печати, обложках, вывесках, рекламных щитах, внешней отделке зданий, кузовах автобусов, отделке стен высотных зданий и заводов

Размеры алюминиевого гофрированного листа становятся популярным выбором для использования в установках и зданиях. Он устойчив к коррозии практически в любой среде. Даже в высококоррозионных промышленных средах он устойчив к дымам и парам органических соединений, а также к химическим веществам, таким как аммиак, двуокись углерода и кислоты, такие как соляная, азотная и серная кислоты. Это коррозионно-стойкое свойство обеспечивает долгий срок службы металла и сохраняет его в хорошем состоянии на протяжении всего срока службы.

Размеры алюминиевого гофрированного листа Haomei изготовлены из алюминия и идеально подходят для всех нужд кровли и облицовки. Он прост в использовании, долговечен и экономичен в работе. Использование алюминия для кровли имеет много преимуществ.

Добавляет продукт в сравнение

Добавить к

вес и габариты. Листы толщиной 1,5-2 мм и 3 мм, размером 1500х3000 и 2х1200х3000, другие виды

Особенности и свойства
Методы изготовления
Классификация винтовок
Общие бренды
Размеры и вес
Область применения

Рельефные алюминиевые листы (гофрированные заготовки) – способ не только обновить дизайн помещения, но и острая необходимость в особых случаях, например, когда есть опасность поскользнуться во время гололедицы. Листы с такой фактурой имеют повторяющийся узор.

Характеристики и свойства

Гофрированные алюминиевые листы представляют собой продукт с рядом характеристик. Лицевая сторона листа представляет собой специальный узор, который расположен по всей заготовке. Этот узор представляет собой повторяющийся узор насечек. Но эти выпуклости носят не только декоративный характер. Крупнофактурная шероховатость, создаваемая этими выпуклостями, препятствует скольжению людей и техники при движении, несмотря на гладкость остальных точек и участков листа.

Алюминиевые сплавы являются экологически чистыми материалами.

Экологичность достигается за счет отсутствия следов поврежденного окислением металла, которые могли образоваться, например, при ржавлении железа … Алюминий образует прочную оксидную пленку, не пропускающую влагу и кислород воздух, чтобы еще больше разрушить лист, значительно уменьшив его толщину. Однако сильные по своему действию сильные кислоты и щелочи разрушают многие металлы и их сплавы с катастрофической скоростью.

Гофрирование листа предназначено для придания ему физико-технических параметров. После гофрирования потребительские характеристики этих заготовок повышаются. За счет гофры повышается горизонтальная устойчивость алюминия, а вместе с ней растет и список областей применения такого листа. Гофра предотвращает изгиб листа при воздействии на него. Например, когда пассажиры и бортпроводники ежедневно активно передвигаются по такой поверхности в салоне авиалайнера, гофра не теряет своей формы и повторяемости, так как усилие человека, стоящего на такой поверхности со стороны ног (подошвы обуви ) перераспределяется по десяткам одинаковых выпуклостей.

Алюминий долговечен прежде всего благодаря отсутствию кислот и щелочей в его угрожающей прочности и толщине концентрации, которые могли бы попасть в салон того же самолета из аэропорта. Профнастил не боится жары и мороза – его можно использовать в любую местную погоду на всех пяти континентах.

Методы изготовления

В алюминиевый сплав добавляются дополнительные легирующие добавки. Но технология производства профнастила не ограничивается одним легированием. Способы производства – горячая и холодная прокатка, а также дополнительные покрытия.

Горячекатаный

Горячекатаный материал в основном используется в виде листов, изготавливаемых в многоступенчатом производственном процессе. Сначала сплав, в который замешаны все необходимые добавки, отливается в виде слитка. Попадая под прокатные валы стана горячей прокатки, слитки в процессе плавки раскатываются при очень высоком давлении – десятки и сотни атмосфер.

Поверхность валков такова, что на нее нанесены повторяющиеся формы (бороздки) в виде вогнутостей, которые отпечатывают соответствующие выпуклости на поверхности формируемых листов.

Высокая температура делает алюминиевую заготовку очень пластичной, но лист временно теряет свою первоначальную прочность. Стоимость горячекатаного листа заметно ниже, так как валы стана горячей прокатки выполняют только черновую обработку. Толщина удачной заготовки заметно колеблется – она зависит от равномерности прогрева всей толщины слитка. Он превосходит трехмиллиметровый порог — за счет значительных колебаний величины, достигающих 300 микрон. Производственную мощность можно регулировать – и полностью останавливать производство при выполнении текущего плана.

Холоднокатаный

Холодный прокат алюминия позволяет получить высокоточную прокатку листа с одинаковыми утолщениями. Из-за разброса толщины на несколько микрометров, что в десятки раз лучше, чем в полностью горячекатаном производстве, толщина алюминиевого листа может быть менее 1 мм. Недостаток температуры компенсируется мощными усилиями: расходуется значительное количество энергии, а преобразование черновой алюминиевой плиты в высокоточный лист требует длительного, многократного прохождения горячекатаного листа через вальцовый механизм. машины. Однако результатом является не только высокая точность толщины листа, но и ширина листа.

Покрытие

Плакирование – покрытие листа алюминиевого сплава тонким слоем чистого алюминия. Именно чистый алюминий обладает наибольшей экологической безопасностью, во многом связанной с коррозионной стойкостью. Для плакированного листа маркер «А» — обычное покрытие, «У» — утолщенное, «Б» — технологическое покрытие.

Если нет алюминиевого покрытия, то этот маркер не наносится.

Обычная наплавка осуществляется при производстве дюралюминиевых листов, так как дюралюминий, в отличие от алюминия, подвержен коррозионным процессам. Покрытие – двухстороннее. Толщина покрытия – 2% от общей толщины удачной заготовки. При этом лист должен быть толще 1,9 мм. При меньшей толщине покрытие уже будет достигать 4%: толщина самого покрытия страдать не должна, иначе долго оно не прослужит.

Покрытие больше обычного номинального значения сохраняет ту же тенденцию: на 1,9мм и менее толщины листа, покрытие составит 8%, в остальных случаях – 4%.

Технологическое покрытие – дополнительный слой, препятствующий образованию трещин и сколов при прокатке. Это не улучшит защиту листового материала от окисления (раскисления). Технологическое покрытие не зависит от толщины листа – и всегда равно 1,5%.

Типы по способу обработки

Для изготовления профнастила применяют различные способы механической и термической обработки. Данные методы позволяют поднять показатели используемого листа на новый уровень, что благотворно сказывается на применимости продукции в различных сферах народного хозяйства.

Отжиг листов производится для устранения механических напряжений в структуре изделия. Дело в том, что алюминиевые изделия лопаются при появлении критически высоких напряжений. Отопление осуществляется в течение длительного времени. Чрезмерная твердость алюминиевого сплава приводит к появлению дополнительной хрупкости, что недопустимо для ответственно нагруженных покрытий. Маркер отжига – “М”.

Листовой прокат, наоборот, проходит стадию низкотемпературной обработки.

В результате повышается твердость и прочность, но снижается пластичность – продукт легко ломается. Маркер подвязки – “H”. Полуфреттинг – снижение интенсивности такой обработки, маркер «h3».

Рафинирование, основанное на электролизной очистке поверхности листа от примесей, улучшает его состав и механические свойства. Закаленный лист устойчив к поломке; он нагревается до значительной температуры – и остывает за доли секунды. Эффект старения осуществляется при комнатной температуре в течение 5 дней, либо в нагревательной камере до 150 по Цельсию в течение нескольких часов. Маркер – «Т» для готовых изделий и «Т1» – для заготовок.

Наконец, листы можно раскрасить. Окрашивание не применяется для напольных покрытий – краска стирается с обуви людей, идущих по нему, менее чем за год, поэтому нет смысла их дополнительно красить.

Классификация желобков

Выпуклости производятся следующих форм.

Алмаз (или “ромб”) – одна повторяющаяся выпуклость, например, в виде линзовидного или ромбического очертания.
Дуэт – две ступени, трио – три, квартет – четыре, квинтет – соответственно пять.

Волочение осуществляется методами нагретой и охлажденной деформации.

В результате применения всех вышеперечисленных мер листы являются наиболее облегченными по весу или монтажу заготовками.

Общепринятые марки

Производство профнастила стандартизировано по ГОСТ 21631-1976. Ассортимент кислотоупорный изготавливается в процессе легирования марганцем и магнием – используется для цистерн. Технические сорта легко гнутся – тому доказательство пенофол (пенополиэтилен и фольга), металлизация не трескается. Пищевые листы не выделяют никаких соединений, не вступают в реакцию с пищевыми солями и кислотами, что позволяет использовать их для производства молочных бидонов и баков. Гладкая перфорация позволяет использовать эти листы в качестве сит и решеток в составе фильтров и/или вентиляционных коробов.

Листы дюралюминия применяются в самолетостроении, вертолетостроении и дроностроении, а также в качестве электропроводящих подложек, например, для процессорных микросхем, микроконтроллеров и других микросхемных сборок.

Для производства листов применяют следующие марки сплавов: АМг2х3, АМг2, АМг2НР, ВД1АН, ВД1АМ, различающиеся свойствами. Буквенный маркер означает одну из основных примесей, например, «Mg» указывает на наличие магния, цифра – десятые и сотые доли процента легирования. В некоторых случаях процент указывается в виде целого числа, а не дроби. Так, сплав АМг2х3 – это 2% магния. Исполнение – полуфабрикат.

Размеры и вес

Толщина наиболее распространенных типов составляет 1,5, 2, 3 и 4 мм. Размеры востребованной продукции 1500х3000, 2х1200х3000, 1200х3000, 2х1500х3000, 5х1200х3000, 3х1200х3000. Как видите, иногда толщине приписывают длину и ширину, что номинально указывает на объем. На некоторых листах стандартной ширины и толщины в ассортименте указывается только длина заготовки: 1000, 2000, 2500, 3000 мм. Вес 1 м2 определяется на основе знания трех величин: объема, плотности и поправки на массу выпуклостей.

Для производства алюминиевых листов нормируется удельный вес состава. Например, для того же АМг2 она равна 2690 мг/мм3. Если необходимо сделать «плиточную» облицовку из прямоугольных пропилов, то используют пропилы, например, 150х300 мм, из того же сплава, с той же толщиной материала, но сути определения плотности 1 это не меняет. м2 покрытия.

Например, для листов из другого сплава плотность составляет 2,85 кг/дм3. Для уточнения удельной массы используется коэффициент пересчета гофра, равный 0,9.47 для сплава АВ, 0,937 для АМг3 и так далее. Практические значения веса алюминиевого листа с 5 линиями на текстурный фрагмент (квинтет) расположены следующим образом.

Образец 1,5х1200х3000 – его вес 13,6 кг. Первое значение – толщина.
1,5х1500х3000 -19,8 кг.
2х1200х3000 – 20,6 кг.
2х1500х3000 – 25,2 кг.
3х1200х3000 – 30,3 кг.
3х1500х3000 – 37,3 кг.
4х1200х3000 – 39,6 кг.
4х1500х3000 – 47 кг.
5х1500х3000 – 66,7 кг.

Внесены исправления в расчеты по параметрам наложенной текстуры.

Область применения

Свойства гофрированного листа дают зеленый свет этим продуктам на значительном количестве конкретных примеров.

Противоскользящее покрытие для самолетов, автомобилей, поездов, трамваев, в подвижном составе метро и других видов транспорта. Например, фургон скорой помощи.

То же покрытие для больничных палат. Например, рентгеновский кабинет, помещение которого изолировано от остального здания армированными/экранированными стеновыми и потолочными конструкциями, может иметь такое же напольное покрытие.

Рекламные щиты – художественное оформление: фактура щита, на который нанесен рекламный рисунок, может содержать повторяющиеся выпуклости и вогнутости одного дизайна. Это привлекает внимание потенциального покупателя/плательщика.

Декоративное ограждение: Профнастил используется вместе с перфорированными листами. Также используется в качестве отделки потолка, стен – в стиле лофт («чердачный» стиль с выступающими балками) или хай-тек (блестящие поверхности, минимальное количество цветов, четкие линии и функциональность, например, абонентская вызывная панель, вмонтированная в стену заподлицо с ее обшивкой «пятеркой»).

Алюминиевые и стальные подвесные потолки, отличающиеся капитальными (долговечными) показателями, допускающими многократную переустановку, перенос, а также предотвращающими соскальзывание рук при монтаже, изготавливаются с ребристо-выпуклой фактурой различного дизайна. Существуют тысячи вариантов воплощения текстурного рисунка: их можно менять на одном листе или блоке в любой последовательности, при этом на один лист наносится десяток и более однородных текстур.

Алюминиевый лист толщиной 3 мм и более является материалом для магазинной или выставочной полки-стеллажа.

Также используется как вертикальная подставка, где на присосках – для ровных участков лежащих между выпуклостями – можно прикрепить, подвесить любые легкие предметы и инструменты.

Любительская тонировка автомобилей подразумевает изготовление крыш, капотов и дверей автомобилей из стальных листов схожей фактуры. Типичный пример — задняя дверь. По желанию заказчика такие листы покрывают цинком, алюминием или хромом для защиты изделия от ржавчины.

Алюминиевые листы, в том числе с гофрированной текстурой, используются для наружной обшивки судов и танкеров. Алюминий нечувствителен к коррозионному воздействию пресной воды рек. Соленая морская вода не оказывает на него заметного разрушающего действия, так как никогда не достигает высоких температур.

Чтобы убедиться в отсутствии коррозионного процесса, ищите алюминиевые кастрюли, кастрюли и сковородки, которые прослужат до ста лет без заметного уменьшения толщины материала. Аналогично проявляет себя профнастил.

Гофрированная металлическая кровля: Полное руководство для домовладельцев

Глава 5

Правильный выбор гофрированной металлической кровельной панели

Если вам нравится принимать решения, то вам понравится эта глава!

Выбор металлической кровли включает в себя множество вариантов, а не только вопрос о том, собираетесь ли вы использовать гофрированные металлические кровельные панели. К концу этой главы у вас будет все, что вам нужно знать, чтобы выбрать правильную панель для вашей новой крыши.

Чтобы вы не чувствовали себя перегруженными, мы разбили каждое решение на разделы:

Система окраски
цветов кровли из гофрированного металла
Подложка
Манометр

Система окраски: PVDF или SMP?

Система окраски , вероятно, фактор, который вы не учли. Если крыша окрашена в нужный вам цвет, какая разница в системе окраски?

Мы понимаем, почему этот фактор можно упустить из виду, но правда в том, что система окраски играет определенную роль в характеристиках и внешнем виде вашей крыши. Вы хотите убедиться, что вы выбрали цвет в системе окраски, который оставит вас довольным вашей крышей на долгие годы.

Существуют две основные системы окраски: PVDF и силикон-модифицированный полиэстер, также известный как SMP . ПВДФ, что означает «поливинилиденфторид», считается лучшей из двух систем. Однако это не означает, что вы должны отказаться от использования панелей SMP.

Давайте поговорим о сравнении двух типов систем окраски в следующих областях:

Химическая структура
Производительность
Гарантия
Стоимость

Но мы не просто оставим вам информацию о различиях между ними. Мы также четко изложим, в каких ситуациях вам подойдет каждая из этих систем окраски.

Химическая структура: SMP Vs. Краска PVDF

Химия, возможно, не была вашим любимым предметом в школе, но мы должны быстро рассмотреть химическую структуру, чтобы объяснить различия в характеристиках продукта. Эффективность каждого продукта напрямую связана с качеством его компонентов.

Химическая структура SMP

Системы SMP состоят из полиэфирных и силиконовых промежуточных соединений. Силикон способствует сохранению блеска и устойчивости лакокрасочных покрытий к атмосферным воздействиям. Количество силикона в покрытии зависит от продукта.

Краски SMP отличаются широким диапазоном качества. Вы хотите найти SMP с большим количеством силикона. Чем выше содержание кремнезема, тем лучше характеристики краски.

Химическая структура ПВДФ

Покрытия PVDF состоят из одной из самых прочных известных связей, называемой связью углерод-фтор. Эта химическая структура дает ему способность противостоять сильным кислотам, растворителям и восстановителям.

Характеристики: выцветание и меление

Когда дело доходит до дела, вам нужна кровельная панель, которая будет выполнять свою работу и выглядеть так, как должна выглядеть. Вот что мы подразумеваем под производительностью.

На внешний вид металлических кровель влияют два важных фактора:

Выцветание- означает видимую потерю цвета с течением времени.
Меление- когда на поверхности покрытия образуется порошкообразная субстанция.

Обе эти проблемы возникают непосредственно из-за химического распада базовых смол и пигментов покрытия. Это два неизбежных компонента окрашенной металлической панели, которые не позволяют ей выглядеть свежей и новой, но системы окраски обрабатывают их немного по-разному.

SMP Performance

В то время как силикон в краске SMP способствует устойчивости к выцветанию и мелению, воздействие УФ-лучей приводит к выцветанию цветов со временем. Вы заметите, что некоторые яркие цвета, такие как красный, исчезают быстрее, чем другие.

Что касается меления, то выбор панели более светлого цвета сделает появление меления менее заметным.

Преимущество краски SMP заключается в том, что ее смолы тверже, чем смолы PVDF. Это повышает уровень стойкости к истиранию и царапинам к краске SMP.

PVDF Performance

Прочная химическая основа краски PVDF делает ее более подходящей для обеспечения долговечности. Он менее восприимчив к потере яркости под воздействием УФ-лучей и обесцвечиванию цвета.

Недостатком PVDF является то, что, поскольку он мягче, чем SMP, его легче поцарапать ветками или другим мусором.

Гарантия: SMP Vs. Краски PVDF

Гарантии сильно различаются в индустрии металлических кровель, и они не всегда такие, какими кажутся. Убедитесь, что вы прочитали мелкий шрифт и обратите внимание на на что распространяется гарантия помимо срока действия гарантии.

Гарантия на краску для металлических панелей распространяется на 3 области:

Адгезия/целостность пленки – Способность краски оставаться на металлической основе.

Мел – Внешний вид белого порошкообразного вещества.
Выцветание/Изменение цвета- Цвет теряет яркость.

При ближайшем рассмотрении гарантийных обязательств на панель вы заметите, что не все эти области распространяются на одинаковый период времени.

Гарантия на систему окраски SMP

На первый взгляд может показаться, что на панели SMP более длительная гарантия, чем на панели PVDF.

Вы увидите, что многие окрашенные панели SMP имеют 40-летнюю гарантию. Поначалу это звучит великолепно, но затем вы заметите, что 40-летний срок службы распространяется только на адгезию пленки .

Покрытие для выцветания/изменения цвета и нанесения мела различается для окрашенных SMP панелей. Однако, как правило, всегда покрывается меньше времени, чем PVDF гарантия на панель .

Гарантия на систему окраски PVDF

Гарантия PVDF на изменение цвета зависит от времени, которое вы выберете.

Что касается других гарантий, вы можете рассчитывать на следующий диапазон:

Адгезия пленки : от 20 до 40 лет
Покрытие от меления и выцветания: от 10 до 30 лет

Стоимость систем окраски SMP и PVDF

Самым большим преимуществом систем окраски SMP по сравнению с PVDF является цена. Стоимость немного сложна, потому что иногда параметры вашей панели ограничивают ваши варианты цвета. Например, если вам нужна панель калибра 26, то краска PVDF не подходит. Если вы рассматриваете панель 26 калибра, вы должны сравнить SMP 26 калибра с PVDF 24 калибра, что делает SMP значительно меньше.

Таким образом, если вы можете сравнить стоимость каждой системы окраски для одного и того же типа кровли, разница в стоимости может быть минимальной. Например, разница между SMP 24 калибра и PVDF 24 калибра минимальна. Но если учесть, что стоимость более толстой панели в сочетании с более дорогой системой окраски может стоить вам на 10-35% больше, чем SMP.

Какую систему окраски выбрать?

Мы можем только предоставить различные аспекты, которые следует учитывать, когда вы определяете, какой тип панели лучше всего подходит для вашей ситуации.

Лакокрасочные панели SMP обычно подходят тем, кто:

Заинтересованы в наиболее экономичном выборе.
Будет использоваться более легкая (тонкая) металлическая кровельная панель.
Работа над промышленным проектом, где эстетика не является главным приоритетом.
Использование более светлых тонов, таких как белый или желтовато-коричневый, которые помогут скрыть выцветание и меление.

Панели с краской PVDF обычно подходят тем, кто:

Преследуйте эстетику и/или вам нужен более широкий выбор цветов.
Вам нужна лучшая система окраски, которая дольше сохраняет первоначальный цвет.
Будет выбран яркий и насыщенный цвет, например красный или зеленый.
Хотите, чтобы долговечность краски соответствовала долговечности металлической кровельной панели.
Покупаем дорогую металлическую кровельную панель типа фальц.

Выбор правильной системы окраски является важным шагом при покупке металлической кровли. Если вы хотите глубже погрузиться в тему, мы рекомендуем:

| Узнайте больше: Лучшая краска для моих металлических кровельных панелей: SMP Paint v PVDF

Как выбрать цвет гофрированной металлической кровли

Это та часть, где решения становятся сложнее. Несмотря на то, что существует всего несколько различных калибров и систем окраски, на рынке существует более сотни различных цветов металлической кровли для металлической кровли. Как выбрать?

Хотя личные предпочтения, безусловно, должны быть главным соображением при принятии решения, существуют также некоторые факторы, касающиеся вашего дома, на которые следует обратить внимание.

Дополняют все окружающие элементы

Цвет металлической крыши должен гармонировать с другими элементами вашего дома. Подумайте, как крыша будет смотреться на фоне остальной части вашего дома.

Подумайте, как цвет вашей кровли из гофрированного металла будет выглядеть в сочетании с:

Сайдингом
Штукатурка
Кирпич
Ограждение
Ворота
Ландшафтный дизайн
Перила
Столбцы
Другие объекты поблизости

Также рассмотрите цвета деталей, которые будут ближе к крыше, в том числе:

Лицевая панель
Накладки
Желоба
Водосточная труба

Вы можете выбрать цвет, который соответствует этим характеристикам или контрастирует с ними для яркого цвета.

Темные цвета против светлых

Цвет может помочь выделить или скрыть определенные особенности вашей крыши в зависимости от желаемого внешнего вида.

Крыши светлых тонов сделают вашу крышу выше. Если у вас низкая крыша, это может принести пользу вашему дому, заставив его казаться выше, чем он есть на самом деле.

Более темные цвета будут иметь противоположный эффект и могут сделать высокую крышу менее глубокой. Если у вас крыша с очень высоким уклоном, вы можете выбрать более темный цвет, чтобы крыша выглядела менее крутой.

Ассоциации домовладельцев

Подпадаете ли вы под действие правил ассоциации домовладельцев (ТСЖ)? Если да, то сначала нужно убедиться, что в вашем ТСЖ разрешены металлические крыши.

Убедитесь, что у них также нет ограничений по цвету. Если они это сделают, вы хотите придерживаться списка утвержденных цветов при выборе цвета. Как только вы узнаете, какой цвет вам нужен, отправьте цветовую пластинку в ТСЖ на утверждение.

Географическое положение

На цвет вашей крыши также могут влиять цвета окружающей природы. Ниже приведены некоторые примеры географических мест и цветов крыш, которые часто используются в этих областях.

Горы и лесные локации — кровля в таких локациях часто бывает земляных тонов.

Металлическая кровля со стоячим фальцем из кортеновской стали

Пустыни и равнины – часто используются теплые землистые тона. Обычно в этих регионах вы увидите цвета, которые соответствуют песку пустыни и терракотовой черепице на крыше.

Лицевая панель цвета Black Ore Matte

Тропические районы . Цвета в этих районах часто яркие и живые.

Металлическая кровля со стоячим фальцем цвета зеленой меди

Архитектурный стиль

Вы также хотите обратить внимание на стиль своего дома. Каждый стиль обычно склоняется к определенным цветам кровли, таким как примеры ниже.

Современная архитектура – Последней тенденцией современного стиля является использование кровли темных цветов, обычно черного цвета.

Металлическая кровля со стоячим фальцем из темной бронзы

Архитектура в испанском стиле — Имитирует крышу из глиняной черепицы или старый и ржавый вид. Терракота или отпечатки ржавой краски — отличный выбор для этого стиля.
Архитектура амбаров и фермерских домов — часто белого, красного или темно-серого цвета.

Для получения дополнительной информации о выборе цвета металлической крыши рекомендуем прочитать:

| Узнайте больше: Цвета металлической кровли: 5 советов по выбору лучшего цвета металлической кровли

Инструменты, которые помогут вам выбрать цвет гофрированной металлической кровли

Мы понимаем, что выбор цвета для вашей крыши может быть трудным решением. Использование инструментов выбора цвета поможет упростить выбор цвета кровли.

Мы обсудим 5 основных инструментов выбора в хронологическом порядке их использования:

Карты цветов
Фотогалереи
Визуализаторы продукта
Цветные чипы
Образцы панелей

Карта цветов PVDF — стандартные цвета

Карты цветов

Первый шаг — изучить карт цветов . Карты цветов сгруппированы вместе в зависимости от цвета или окраски. Например, если вы ищете зеленую крышу, здесь вы сможете увидеть все оттенки зеленого сразу.

Вот несколько примеров карт цветов, сгруппированных по окраске:

SMP краска отделка

ПВДФ – стандартные цвета

ПВДФ – Цвета по специальному заказу

Матовая отделка

Дизайнерские или специальные рисунки красками

Фотогалереи

Фотогалереи — это место, где вы можете увидеть свои любимые варианты из используемых карт цветов. Фотографии из прошлых проектов — отличный способ увидеть, нравится ли вам цвет кровельного покрытия.

Фотографии, как правило, группируются по цвету краски и типу панели, чтобы облегчить поиск желаемого дизайна.

Цветные визуализаторы

Цветные визуализаторы дают вам виртуальное представление о том, как ваша крыша будет выглядеть с различными панелями или цветами. Вы можете выбрать стиль дома или загрузить фотографию своего здания или дома . Эти программы позволяют создавать цифровые макеты различных версий вашего дизайна.

Каждый визуализатор имеет разные функции, но часто вы можете настроить такие функции, как:

Тип и цвет металлической панели
Цвета штукатурки или кирпича
Цвета отделки
Тип стены и цвета

Металлические цветные пластины

Металлические цветные пластины — это когда вы можете лично увидеть образец фактического цвета. Вы хотите убедиться, что смотрите на образец как вблизи, так и на расстоянии, так как цвет будет выглядеть немного далеким с разных точек зрения.

Кроме того, не забудьте взять с собой цветную пластинку на улицу, чтобы увидеть ее при естественном дневном свете, при котором будет видна ваша крыша. Сравните цветные пластины в разное время дня, так как в середине дня, чем на закате.

Образцы гофрированных панелей

Образцы гофрированных панелей дадут вам лучшее представление о том, как будет выглядеть ваша крыша, поскольку вы получите настоящую кровельную панель желаемого цвета.

Иногда эти образцы приходится делать специально для вас. Поскольку они больше и тяжелее цветных чипов, их доставка занимает больше времени.

Образцы панелей обычно доступны от всех производителей, но не обязательно в выбранном вами цвете. У каждого производителя своя политика, поскольку просто нецелесообразно предоставлять определенный цвет для определенного типа панели. Уточните у производителя наличие образцов.

At Металлическая кровля Western States наша политика:

Если вам нужен образец сплошного цвета, например, Colonial Red , вы получите гофрированный образец гальванического или белого цвета, а затем соответствующий цветной чип указанного вами цвета.
Если используется специальный цвет, такой как Состаренная медь , мы предоставим образец панели определенного цвета.

| Узнать больше: Цвета металлической крыши: 5 инструментов для выбора лучшего цвета металлической крыши

Подкровельный слой

До сих пор в этой главе мы говорили о выборе правильной панели для вашей крыши. Существует также еще одна часть вашей кровельной системы, которую вы должны выбрать под названием кровельная подложка .

Несмотря на то, что подложку часто упускают из виду, поскольку она не видна после установки, она очень важна для срока службы вашей крыши.

Что такое кровельное покрытие?

Подкровельный слой представляет собой водостойкий барьер, который служит дополнительным слоем защиты от непогоды. Устанавливается непосредственно на фанерный настил крыши под всеми другими кровельными материалами.

Подкровельный материал Преимущества

Добавляет слой защиты вашего дома от воды.
Дополнительная теплоизоляция для вашего дома.
Звуковой барьер от внешних шумов.
Обеспечивает ровную поверхность для укладки кровельного материала.
Обеспечивает соблюдение гарантии на кровельный материал (если применимо).
Обеспечивает соблюдение местных строительных норм и правил (если применимо).

| Узнать больше: Нужна ли металлическая кровля в подкладке? Руководство для домовладельцев

Следует учитывать два типа подложки:

Войлок
Синтетика

Подложка из войлока

Подложка из войлока изготовлена из переработанной гофрированной бумаги, смешанной с опилками. По сравнению с синтетической подложкой войлок более устойчив к протечкам при проникновении скоб или гвоздей. Это связано с тем, что бумага, из которой он сделан, смешивается с асфальтом, что повышает его водостойкость.

Обычно можно ожидать, что войлочная подложка прослужит от 12 до 20 лет .

Стоимость войлочной кровельной подложки

Войлочная кровельная подложка более доступна, чем синтетическая кровельная подстилка.

Войлок #15 (15 фунтов за квадрат): 5 центов за квадратный фут
Войлок #30 (30 фунтов за квадрат): 10 центов за квадратный фут

Подложка Sharkskin® Ultra Synthetic

Кровельная подложка синтетическая

Синтетический материал изготавливается из листовых изделий из ламинированного полипропилена или полиэтилена. Его состав помогает ему иметь более длительный срок службы, чем войлок. Он может длиться от 25 до 50 лет .

Синтетическая подложка Изделия прочны и не рвутся и не ломаются от вонзающихся в них шурупов и гвоздей. В то время как войлок более устойчив к протечкам при проникновении скоб и гвоздей, синтетический материал является более прочным продуктом. Он может выдерживать воздействие погодных условий и не будет поврежден дождем. Если ваша кровля не будет установлена сразу, использование синтетической подложки защитит конструкцию во время строительства от любого повреждения водой.

В зависимости от того, какой тип синтетической подложки вы используете, она может оставаться открытой от 2 до 30 месяцев и при этом оставаться водонепроницаемой.

Это также более безопасный продукт для работы. Синтетическая подложка обеспечивает лучшее сцепление для кровельщиков при ходьбе, чем войлочная подложка во время установки. Это снижает вероятность того, что кто-то поскользнется и получит травму во время работы.

Стоимость синтетической кровельной подложки

Существуют разные производители синтетической подложки и разного качества. Для наших целей мы собираемся показать, насколько Подложка Sharkskin® Стоимость:

Sharkskin ® Comp : 11 центов за квадратный фут, Good
- Неклейкая кровельная подложка с 25-летней гарантией.

Sharkskin ® Ultra : 16 центов за квадратный фут, Better
- Неклейкая кровельная подложка с гарантией 50 лет.

Sharkskin ® Ultra SA : 22 цента за квадратный фут, Best
- Самоклеящаяся кровельная подложка с гарантией 50 лет.

Для более подробного ознакомления с различиями между войлочной и синтетической подложкой рекомендуем прочесть:

| Узнать больше: Какую кровельную подложку следует использовать? (Войлок против Синтетики)

Должен ли я использовать войлок или синтетическую подложку?

Вы должны учитывать специфику вашего дома или проекта. Бывают ситуации, когда один тип подложки подходит больше, чем другой.

Войлочная подложка рекомендуется в следующих случаях:

Вы ищете более доступную подложку.

Вы используете тонкую кровлю и недорогую металлическую кровлю.
Строительные нормы требуют использования войлочной подложки.
Синтетическая подложка запрещена в соответствии с гарантией производителя на предполагаемый кровельный материал и аннулирует гарантию . В этом случае в качестве альтернативы вам придется использовать войлок.

Синтетическая подложка рекомендуется для:

Вы предпочитаете долговечную подложку.
Вы используете более дорогую металлическую кровельную панель.
Вы хотите, чтобы долговечность металлической кровельной панели соответствовала долговечности кровельного покрытия.
Простая установка. Этот материал легкий и более безопасный для ходьбы, чем войлок.
Более гладкий внешний вид благодаря более плоской укладке на настил крыши.
Долговечность . Если ваша крыша будет устанавливаться медленно, лучше всего использовать синтетическую подложку, поскольку она может выдерживать воздействие элементов в течение недель или даже месяцев.
Вы живете в климате, в котором часто случаются штормы, такие как проливные дожди и сильные ветры.

Какой датчик лучше всего подходит для моей гофрированной металлической крыши?

Определение правильного размера гофрированного металлического кровельного листа поначалу может показаться немного запутанным, но не беспокойтесь, так как на самом деле это самая простая часть.

Во-первых, в качестве напоминания, давайте дадим вам версию панельных датчиков с примечаниями к скале. Толщина стали называется «калибром», и по мере увеличения числа толщина фактически уменьшается. Например, 26 калибр легче 24 калибра.

Если вы решите использовать гофрированную кровельную панель, у вас будет больше вариантов толщины любой металлической кровельной панели. Это одна из немногих панелей, которые изготавливаются легкими, как калибр 29, и такими же тяжелыми, как калибр 20. Не позволяйте этому запугать вас, потому что многие из этих вариантов на самом деле будут сделаны за вас на основе системы окраски и цвета, которые вы выберете.

Мы действительно рекомендуем вам выбрать тип панели, цвет и систему окраски, прежде чем беспокоиться о датчике по этой причине.

Датчик, который вам нужен для вашего дома, определяется типом установки.

Существуют разные требования к этим двум типам укладки:

Установка на фанерную подложку
Панели, соединяющие одну опору с другой опорой

Установка гофрированных панелей на деревянную подложку

Если вы ищете крышу для своего дома, то в подавляющем большинстве случаев вы попадаете в эту категорию. Это когда конструкция крыши представляет собой фанерный настил, а между фанерой и гофрированной металлической кровельной панелью устанавливается кровельный подстилающий слой . Прочность кровельной панели не так важна в данном случае. Большинство металлических кровель, которые крепятся к деревянному основанию, имеют калибр 29, 26 или 24.

Есть две статьи, ссылки на которые приведены ниже, в которых очень подробно рассказывается об этом, поэтому мы собираемся только кратко обсудить, почему самые легкие и самые тяжелые датчики должны быть исключены.

Если вы решите использовать легкую сталь 29 калибра, ваша крыша будет более восприимчива к повреждениям ветром, с большей вероятностью покроется вмятинами во время града и будет иметь меньшую устойчивость к снеговой нагрузке. Результат для вас – еще много проблем. Вы увидите экономию от 500 до 1000 долларов на общей стоимости установки крыши, но это просто неэффективно потраченные деньги.

Противоположной стороной спектра является толстая сталь калибра 20 или 22. Единственным недостатком более толстой колеи является стоимость, но на самом деле для большинства домовладельцев это не будет иметь большого значения, если только у вас нет возможных проблем с градом. Покупка большего калибра, чем вам нужно, обычно является ненужным вложением.

Это действительно оставляет большинству домовладельцев выбор между использованием стали 26 или 24 калибра.

Должен ли я использовать металлическую кровлю калибра 24 или 26?

Любая из этих толщин предлагает качественную панель по справедливой цене.

В некоторых обстоятельствах и климатических условиях лучше всего подойдет 24-й калибр

Сильный ветер.
Сильные снеговые нагрузки.
Приветствую заботы.
PVDF недоступна для калибра 26.

В других случаях наилучшим выбором может быть материал калибра 26.

Экономия от 30 до 40%.
Применение покрытия патио, а не конструкции крыши.
В вашем климате обычно нет сильных ветров, града и снега.

Оба калибра из стали представляют собой прочный и качественный продукт. В конце концов, все сводится к бюджету, покраске и климату. Если вам нужен гораздо более подробный анализ определения наилучшего датчика для вашего проекта, мы рекомендуем эти две статьи.

Металлическую кровлю какого сечения следует использовать для гофрированной крыши?

Металлическую кровлю какого сечения следует использовать? (26 Gauge против 29 Gauge)

Что делать, если моя металлическая кровля простирается от опоры до опоры?

Когда гофрированные металлические кровельные панели устанавливаются поверх металлических прогонов или дерева, прочность панели становится критической. Кровельная панель имеет , чтобы перекрывать расстояние между металлическими прогонами, а также выдерживать нагрузку и подъем ветром. Поскольку опоры расположены дальше друг от друга, толщину кровельного материала придется увеличить, чтобы приспособить их.

Мы предлагаем вам нанять инженера или просмотреть онлайн-таблицы нагрузки и ветровой нагрузки , чтобы определить, какой датчик лучше всего подходит для вашего дома.

Стандартные технические условия на гофрированные алюминиевые трубы для канализационных и дренажных систем

Лицензионное соглашение ASTM

ВАЖНО – ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот Продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19. 428-2959 США, если не указано иное прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2. Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

A. Конкретные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования. Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать. Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право на отображение, загрузку и распространение печатных копий Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

B. Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения. Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена. Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ (“Период подписки”). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются. Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата. Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM. Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В случаях, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Прекращение действия:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании. Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения. Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Назначение:
Лицензиат не может назначать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

V-образная балка | Гофрированные металлы

Перейти к содержимому Промышленная кровля и сайдинг V-Beam

обычно используются для промышленных складов и зданий, требующих криогенного / температурного контроля. Например, стеновые панели V-Beam часто используются в обшивке электростанций, а кровля и сайдинг V-Beam используются на целлюлозно-бумажных комбинатах.

Примечания

Сталь
Алюминий

Нагрузки на крышу даны только для положительных нагрузок и прибавляются к весу панели.
Другие калибры из стали и алюминия доступны по запросу.
Максимально допустимое напряжение для класса A (F) = 20 000 фунтов на квадратный дюйм для крыш и 26 667 фунтов на квадратный дюйм для стен, на которые действует только ветер.
Нагрузки и пролеты для углеродистой стали основаны на Руководстве по проектированию холодноформованной стали AISI.
Другие калибры из стали могут быть доступны по запросу.

Алюминий

Нагрузки на крышу даны только для положительных нагрузок и прибавляются к весу панели.
Другие калибры из стали и алюминия доступны по запросу.
Максимально допустимое напряжение (FC) = 15 000 фунтов на квадратный дюйм, (FT) = 17 000 фунтов на квадратный дюйм для крыши и боковой стены. Напряжения были увеличены на 1/3 для ветровой нагрузки.
Нагрузки и пролеты для алюминия основаны на Руководстве по проектированию строительной обшивки из формованного алюминиевого листа.

ХАРАКТЕРИСТИКИ ПРОДУКТА

Готовая ширина составляет 37-1/2″ с шириной крышки 34-1/8″. Это также доступно для простого оцинкованного.

ТАБЛИЦА НАГРУЗОК

ПАНЕЛЬ	V-БАЛКА
НАГРУЗКА		20 шт.		30 шт.		40 шт.		50 шт.
	ПРОЛЕТ	КРЫША	СТЕНА	КРЫША	СТЕНА	КРЫША	СТЕНА	КРЫША	СТЕНА
20 210 фунтов/кв. м	1	9 футов-6 дюймов	9′-10″	8′-5″	8 футов-7 дюймов	7 футов-8 дюймов	7 футов-10 дюймов	7 футов-2 дюйма	7 футов-2 дюйма
	2	11-11	13-3	9-11	11-7	8-8	10-3	7-9	9-2
	3	11-9	12-2	10-5	10-8	9-6	9-8	8-9	9-0
22 179 фунтов/кв.м	1	9-0	9-3	7-11	8-1	7-3	7-4	6-9	6-10
	2	11-1	12-5	9-2	10-10	8-0	9-5	7-2	8-5
	3	11-2	11-6	9-10	10-0	8-11	9-1	8-0	8-5
24 146 фунтов/кв. м	1	8-5	8-8	7-5	7-6	6-9	6-10	6-4	6-4
	2	9-11	11-7	8-2	9-8	7-2	8-5	6-5	7-6
	3	10-5	10-8	9-2	9-4	8-0	8-5	7-2	7-10
032 57 фунтов/кв.м	1	9-2	9-3	8-0	8-1	7-1	7-4	6-4	6-10
	2	9-8	11-4	7-11	9-3	6-10	8-0	6-2	7-2
	3	10-9	11-5	8-10	10-0	7-8	8-11	6-11	8-0
040 72 фунта/кв.	1	9-10	9-11	8-7	8-8	7-10	7-11	7-1	7-4
	2	10-8	12-7	8-9	10-3	7-8	8-11	6-10	7-11
	3	11-11	12-3	9-10	10-9	8-6	9-9	7-8	8-11

Есть вопросы?

Пожалуйста, заполните форму, чтобы связаться с нами, или позвоните нам по телефону 1-800-621-5617.

Ссылка для загрузки страницы Перейти к началу

Алюминиевый лист – Алюминиевый листовой металл

Пожалуйста, войдите или продолжите как гость

Почтовый индекс*

Главная//Список запасов//Алюминиевый лист

Алюминиевый лист бывает различной толщины и веса в различных классах. Ryerson предлагает марки алюминиевого листа, поддающиеся термообработке, такие как популярный алюминиевый сплав 6061, который можно использовать в коммерческих целях, требующих прочности, коррозионной стойкости и обрабатываемости, а также марки, не подлежащие термообработке, когда приоритетными являются формуемость и свариваемость. Популярные области применения алюминиевого листа включают топливные баки, кровельные покрытия, корпуса лодок и автомобильные детали. Доступные марки включают 1100, 3003, 5052, 5086, 5454 и 6061.

Готовы сделать заказ?

Заказать сейчас онлайн!

Свяжитесь с нами|Перейти к ресурсам

Select a Grade:

1100 – 01100 – h242024-T32024-T3 Alclad3003-03003-h234 Stucco Embossed3003-h243105- h24 White5005-h445052-05052-h425052-h445083-0 5086-h216 Marine5086-h425454-h426061-0 AMS6061- T4 AMS6061-T6

AMS QQ-A-250/8 и ASTM B209 Многие листы поставляются с защитным покрытием

Для получения дополнительной информации обратитесь к представителю Ryerson

Узкие результаты:

Десятичная толщина в дюймах: — Выберите один –.020.025.032.040.050.063.080.090.100.119.125.160.190.249Размер в дюймах: — Выберите один –36 x 12036 x 14436 x 6036 x 9648 x 10048 x 12048 x 14448 x 9660 x 12060 x 14460 x 9672 x 12072 x 14484 x 24096 x 144

025″ data-f2=”48 x 120″> 032″ data-f2=”48 x 144″> 040″ data-f2=”48 x 144″> 050″ data-f2=”48 x 120″> 063″ data-f2=”48 x 96″> 080″ data-f2=”36 x 144″> 090″ data-f2=”36 x 96″> 090″ data-f2=”60 x 144″> 100″ data-f2=”72 x 120″> 125″ data-f2=”48 x 120″> 125″ data-f2=”84 x 240″> 190″ data-f2=”60 x 96″> 249″ data-f2=”48 x 144″>

Десятичная толщина Дюймы	Размер в дюймах	Прибл. Вес. за кв. футов в фунтах	Прибл. Вес. за лист в фунтах.
.020	36 х 96	.285	6,84
. 025	36 х 96	.356	8,54
.025	48 х 96	.356	11.39
.025	48 х 120	.356	14.24
.025	48 х 144	.356	Wt. per Sheet in Lbs.”> 17.09
.032	36 х 96	.456	10,94
.032	36 х 120	Wt. per Sq. Ft. in Lbs.”> .456	13,68
.032	36 х 144	.456	16,42
. 032	48 х 96	.456	14,59
.032	48 х 120	.456	18.24
.032	48 х 144	.456	21,89
.032	60 х 96	.456	Wt. per Sheet in Lbs.”> 18.24
.032	60 х 120	.456	22,80
.040	36 х 96	Wt. per Sq. Ft. in Lbs.”> .570	13,68
.040	36 х 120	.570	17.10
. 040	48 х 96	.570	18.24
.040	48 х 120	.570	22,80
.040	48 х 144	.570	27,36
.040	60 х 120	.570	Wt. per Sheet in Lbs.”> 28,50
.040	60 х 144	.570	34.20
.050	36 х 96	Wt. per Sq. Ft. in Lbs.”> .713	17.11
.050	36 х 120	.713	21.39
. 050	36 х 144	.713	25,66
.050	48 х 96	.713	22,82
.050	48 х 120	.713	28,52
.050	48 х 144	.713	Wt. per Sheet in Lbs.”> 34,22
.050	60 х 120	.713	35,65
.050	60 х 144	Wt. per Sq. Ft. in Lbs.”> .713	42,78
.063	36 х 96	.898	21,55
. 063	36 х 120	.898	26,94
.063	36 х 144	.898	32,33
.063	48 х 96	.898	28,74
.063	48 х 120	.898	Wt. per Sheet in Lbs.”> 35,92
.063	48 х 144	.898	43.10
.063	60 х 120	Wt. per Sq. Ft. in Lbs.”> .898	44,90
.063	60 х 144	.898	53,88
. 080	36 х 96	1.139	27,34
.080	36 х 120	1.139	34.17
.080	36 х 144	1.139	41.00
.080	48 х 96	1.139	Wt. per Sheet in Lbs.”> 36,45
.080	48 х 120	1,139	45,56
.080	48 х 144	Wt. per Sq. Ft. in Lbs.”> 1.139	54,67
.080	60 х 120	1.139	56,95
. 080	60 х 144	1.139	68,34
.090	36 х 60	1,287	19.31
.090	36 х 96	1,287	30,89
.090	36 х 120	1,287	Wt. per Sheet in Lbs.”> 38,61
.090	36 х 144	1,287	46,33
.090	48 х 96	Wt. per Sq. Ft. in Lbs.”> 1,287	41.18
.090	48 х 120	1,287	51,48
. 090	48 х 144	1,287	61,78
.090	60 х 120	1,287	64,35
.090	60 х 144	1,287	77,22
.100	36 х 96	1.426	Wt. per Sheet in Lbs.”> 34.22
.100	48 х 96	1.426	45,63
.100	48 х 120	Wt. per Sq. Ft. in Lbs.”> 1.426	57.04
.100	48 х 144	1.426	68,45
. 100	60 х 120	1.426	71.30
.100	60 х 144	1,426	85,56
.100	72 х 120	1.426	85,56
.119	36 х 96	1,696	Wt. per Sheet in Lbs.”> 40,70
.125	36 х 96	1,782	42,77
.125	36 х 120	Wt. per Sq. Ft. in Lbs.”> 1,782	53,46
.125	36 х 144	1,782	64,15
. 125	48 х 96	1,782	57.02
.125	48 х 100	1,782	59.16
.125	48 х 120	1,782	71,28
.125	48 х 144	1,782	Wt. per Sheet in Lbs.”> 85,54
.125	60 х 96	1,782	71,28
.125	60 х 120	Wt. per Sq. Ft. in Lbs.”> 1,782	89.10
.125	60 х 144	1,782	106,90
. 125	72 х 120	1,782	106,90
.125	72 х 144	1,782	128,30
.125	84 х 240	1,782	249,48
.125	96 х 144	1,782	Wt. per Sheet in Lbs.”> 171.07
.160	60 х 144	2.280	136,80
.190	36 х 96	Wt. per Sq. Ft. in Lbs.”> 2,713	65.11
.190	36 х 144	2,713	97,67
. 190	48 х 120	2,713	108,52
.190	48 х 144	2,713	130.22
.190	60 х 96	2,713	108,36
.190	60 х 120	2,713	Wt. per Sheet in Lbs.”> 135,65
.190	60 х 144	2,713	162,78
.190	72 х 144	Wt. per Sq. Ft. in Lbs.”> 2,713	195,34
.190	84 х 240	2,713	379,82
. 249	48 х 96	3,55	113,6
.249	48 х 120	3,55	142,0
.249	48 х 144	3,55	170,4
