Описание
| Наименование | Мощность, кВт | Артикул |
| BTG 3,6P | 16,3-41,9 | 17030010 |
| BTG 3,6P L300 | 16,3-41,9 | —– |
| BTG 6P | 30,6-56,3 | 17050010 |
| BTG 6P L300 | 30,6-56,3 | 17050020 |
| BTG 11P | 48,8-99,0 | 17070010 |
| BTG 11P L300 | 48,8-99,0 | 17070020 |
| BTG 15P | 50,0-160,0 | 17090010 |
| BTG 20P | 60,0-205,0 | 17110010 |
| BTG 28P | 100,0-280,0 | 17150010 |
Основные характеристики серии BTG подчеркивают, что эти горелки разработаны для удобства монтажника и конечного пользователя.
Горелки BTG предназначены как для работы на котлах под атмосферным или слегка избыточным давлением. Безопасность, надежность, бесшумность, максимально устойчивое пламя являются результатом отлично выполненной конструкции, в которой уделялось внимание и эстетике. Изготовленные из легкого алюминиевого сплава, с плоскостью вентилятора перпендикулярно оси головки, горелки BTG отличаются компактностью и небольшими размерами. Возможность снять головку, не демонтируя горелку, регулировка воздуха снаружи (BTG 3), доступ к компонентам (электродвигатель, вентилятор, трансформатор зажигания, электронный блок и головка горелки) значительно облегчают и ускоряют монтаж, регулировку и обслуживание. Горелка защищена пластиковым кожухом с проемом для предохранительной кнопки блокировкаразблокировка.
Отправить заявку
Функциональные характеристики
- Горелка газовая.
- Работа одноступенчатая (вкл/откл).
- Подходит для работы с любой топкой.
- Смешивание воздуха и газа на головке горелки.
- Возможность получить оптимальное сжигание топлива с помощью регулировки воздуха сгорания и головки горелки.
- Удобство обслуживания в связи с тем, что смеситель можно снять без необходимости демонтировать горелку с котла.
- Ручная регулировка расхода воздуха.
- Возможность дополнить рампу устройством контроля герметичности клапанов.
- В комплекте с 1 семиполюсным разъемом, 1 фланцем и 1 изоляционной прокладкой для монтажа на котел.
- По заявке: удлиненная головка.
Документация
Инструкция по эксплуатации BTG 3,6P, 6P, 11P.pdf
Инструкция по эксплуатации BTG 15P, 20P, 28P.pdf
Технические характеристики BTG 3,6P, 3,6P L300.pdf
Технические характеристики BTG 6P, BTG 6P L300.pdf
Технические характеристики BTG 11P, BTG 11P L300.pdf
Технические характеристики BTG 15P.pdf
Технические характеристики BTG 20P.pdf
Технические характеристики BTG 28P.pdf

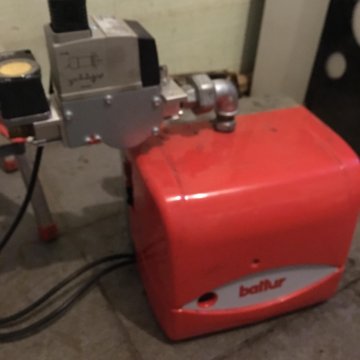

Baltur BTG 28P горелка газовая 2-ступенчатая (17150010) 2-10-0048 (Италия)
| Тип горелки | газовая |
| Мощность, кВт | |
| – min | 80 |
| – max | 280 |
| Расход топлива, м³/час | |
| – природный газ | 8 – 28,2 |
| – сжиженный газ | 3,1 – 10,9 |
| Мощность двигателя, кВт | 0,18 |
| Электрическое подключение | 1N AC 50Гц 230V |
| Вес, кг | 17 |
| Газовая рампа (заказывается отдельно) |  405 / BM.407 / BM.410 / BM.412 |
- Двухступенчатая горелка (большое/малое горение)
- Работает с камерой сгорания любого типа
- Воздух и газ смешиваются в сопловой трубе
- Устройство смешивания можно демонтировать, не снимая горелки с котла
- Возможность регулирования соотношения количества газа и воздуха
- Низкий уровень шума, всего 70 дБ
Комплектация:
- Комплект крепления горелки к котлу (фланец, прокладка)
- 4-х и 7-ми полярный штекер
Опции:
- Блок контроля герметичности клапанов VPS504.S01 (98000100)
- Вставка антивибрационная BTGA 3/4″ MM (97039999) / BTGA 1″ 1/4 MM (97059999)
- Кран газовый 3/4″ / 1 1/4″
Материалы для скачивания :
- ИНСТРУКЦИЯ ГОРЕЛКИ ГАЗОВЫЕ BTG-15P-20P-28P
( 1. 037мб. PDF )
- РУКОВОДСТВО КОТЛЫ STAR ( 0.383мб. PDF )
- РУКОВОДСТВО ПАНЕЛЬ С
ТЕРМОРЕГУЛЯТОРОМ THETA ( 0.777мб. PDF ) - СЕРТИФИКАТ КОТЛЫ Baltur STAR ( 1.318мб. PDF )
- СЕРТИФИКАТ ГОРЕЛКИ ГАЗОВЫЕ Baltur ( 1.482мб. PDF )
- СЕРТИФИКАТ ГОРЕЛКИ НА ЖИДКОМ ТОПЛИВЕ
Baltur ( 4.
037мб. PDF )
