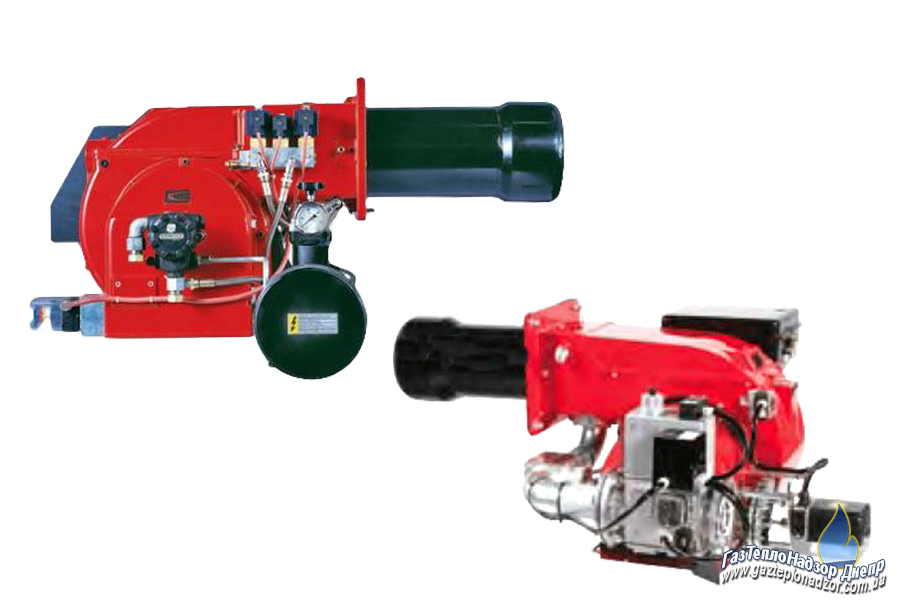

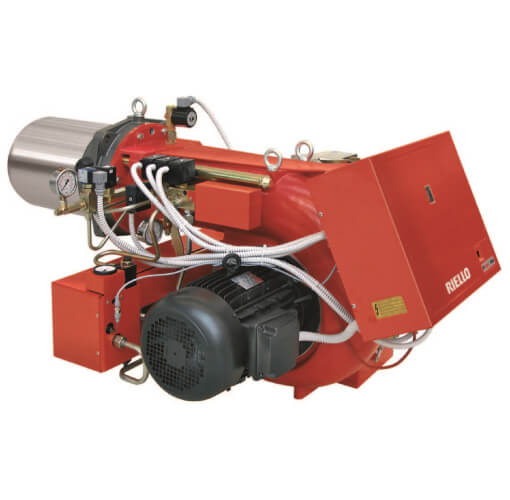

Модулируемые горелки – газовые, на отработанном масле
В современных системах отопления и подачи горячей воды используются различные виды горелок, обеспечивающих их надежную и эффективную работу. Выбор чаще всего связан с особенностями места установки и требованиями, предъявляемые к отопительному оборудованию.
Ступенчатые горелки обеспечивают регулирование мощности в 1-3 режимах, что во многих производственных процессах бывает недостаточно. Для повышения надежности и эффективности котлов и теплогенераторов производится монтаж горелок с автоматическим регулированием мощности.
Модуляция – это плавное изменение мощности котла в автоматическом режиме. Такой принцип позволяет наиболее точно регулировать работу отопительного оборудования и поддерживать заданную температуру. Учитывая, что всего лишь 20% времени котел работает на полной мощности, для снижения затрат используется более экономичное оборудование – модулируемые жидкотопливные или газовые горелки, которые поддерживают температуру на заданном уровне.
Мощность автоматически подстраивается под условия, необходимые для отопления или нагрева воды. С помощью таких устройств котел расходует столько топлива, сколько необходимо в данный момент и высота пламени регулируется в зависимости от изменения расхода топлива.

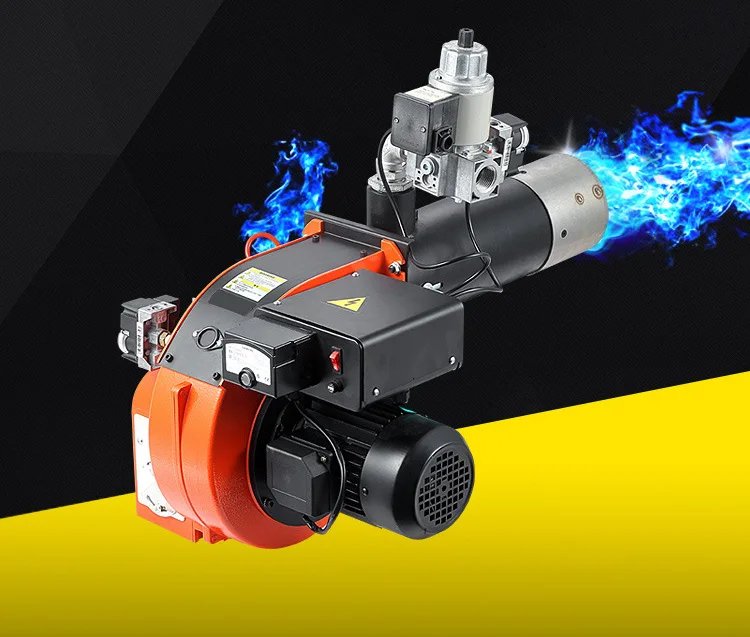

Как работает модулируемая горелка
В отличие от ступенчатых горелок, в которых используются механические соединения управляющих и исполнительных механизмов в виде рычагов, штырей, стержней, в модулируемых моделях используется электронный блок управления. Серводвигатели связаны с устройствами подачи воздуха и топлива напрямую, что исключает механические погрешности и обеспечивает точность установления заданной температуры до 0,1 градуса.
При помощи регулятора расхода топлива и системы зажигания происходит воспламенение топливной смеси. Затем сервопривод плавно приоткрывает клапан подачи топлива до момента набора максимальной мощности. После чего он в автоматическом режиме продолжает регулировать интенсивность горения и производительность горелки, уменьшая или увеличивая мощность в зависимости от необходимого количества тепла.
Преимущества модулируемых горелок
Горелка – это важный элемент, входящий в конструкцию котла или теплогенератора. Именно в ней происходит образование в определенных пропорциях смеси «топливо-воздух» и ее возгорание. Использование устройств с автоматической модуляцией позволяет:
- регулировать работу отопительного оборудования в плавном режиме в зависимости от изменения потребности в тепле;
- обеспечить более длительный срок работы оборудования в результате того, что частота циклов включения и выключения сведена к минимуму;
- гибко регулировать расход топлива при работе на 10-100% мощности и значительно снизить эксплуатационные расходы, особенно в том случае, когда используются
- наиболее точно обеспечивать заданные пропорции топливной смеси, что невозможно в устройствах со ступенчатым регулированием.
Производственные процессы требуют четкого соблюдения температурного режима и любые, даже самые небольшие колебания могут привести к нарушению технологии.
Использование модулируемых горелок позволяет избежать непредвиденных ситуаций и обеспечить надежное и бесперебойное тепло в любых условиях эксплуатации.

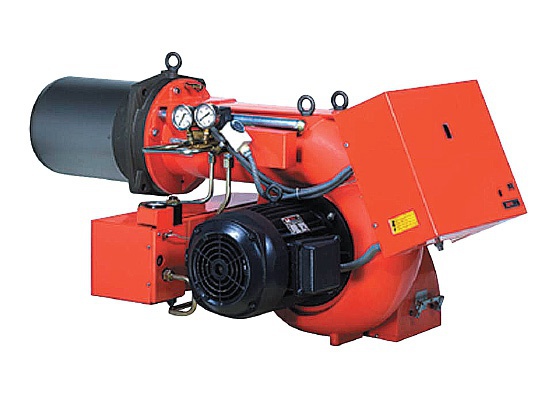

Одноступенчатые, двухступенчатые, модулируемые горелки для отопительных котлов.
Одноступенчатые, двухступенчатые и модулируемые горелки для отопительных котлов. Обзор.
При выборе горелок потребители оказываются перед непростой задачей – какую горелку выбрать. Этот выбор им позволяет сделать небольшое сравнение горелок различных производителей по типу регулирования и уровню автоматизации горелочного устройства.
Мы предлагаем Вам ознакомиться с мнением специалистов нашей компании, основанном на опыте применения комбинированных, жидкотопливных и газовых горелок Weishaupt, Elco, Cib Unigas и Baltur.
Давайте определим основные требования, которые предъявляются к горелкам, в зависимости от области применения.
В зависимости от области применения, горелки можно разделить на группы.
Группа 1. Горелки для систем индивидуального отопления (в данную группу мы относим горелки мощностью до 500 – 600 кВт, которые устанавливаются в котельных частных домов, небольших производственных и торгово-административных зданий).
· если Вы не предъявляете повышенных технических требований к устанавливаемому оборудованию и желаете иметь надежную котельную, которая не требует больших первоначальных финансовых вложений, то можно остановить свой выбор на горелках с одноступенчатым, двухступенчатым режимами работы;
· если в результате вы хотите построить систему отопления с высоким уровнем автоматизации, погодозависимым регулированием, а также низким расходом топлива и энергоресурсов, то Вам лучше применить модулируемые горелки или горелки с плавно-двухступенчатым регулированием, которые обеспечат возможность программирования мощности и широкий рабочий диапазон регулирования горелки.
Группа 2.
Горелки для систем отопления крупных жилых комплексов (в данную группу мы относим горелки мощностью более 600 кВт для нужд жилищно-коммунального хозяйства, центральное отопление, а также для теплоснабжения крупных производственных и торгово-административных зданий).· Для данной группы идеально подходят плавно-двухступенчатые или модулируемые горелки. Это обусловлено: большой мощностью котельных, пожеланием заказчика построить котельную с высоким уровнем автоматизации, желанием обеспечить максимально низкий расход топлива и электроэнергии (применить частотное регулирование мощности вентилятора), а также применить оборудование для автоматического регулирования по остаточному кислороду в дымовых газах (кислородное регулирование).
Группа 3. Горелки для применения на технологическом оборудовании (в данную группу можно отнести горелки любой мощности, в зависимости от мощности технологического оборудования).
· Для данной группы предпочтительны модулируемые горелки. Выбор данных горелок определен даже не столько пожеланием заказчика, а технологическими требованиями производства. Например: при некоторых производственных процессах требуется выдерживать строго определенный температурный график и не допустить перепадов температуры, иначе это может привести к нарушению технологического процесса, порче продукции и как результат к значительным финансовым потерям. Горелки со ступенчатым регулированием также могут применяться на технологических установках, но лишь в тех случаях, когда незначительные колебания температуры допустимы и не влекут за собой негативны последствий.
Краткое описание принципа работы горелок с различным типом регулирования.
Одноступенчатые горелки работают лишь в одном диапазоне мощности, работают м тяжелом для котла режиме. При работе одноступенчатых горелок происходит частые включения и отключения горелки, которыми регулирует автоматика котлоагрегата.
Двухступенчатые горелки, как и следует из названия, имеют две ступени мощности. Первая ступень, как правило, обеспечивает 40% мощности, а вторая – 100%. Переход с первой ступени на вторую происходит в зависимости от контролируемого параметра котла (температуры теплоносителя или давления пара), режимы включения/выключения зависят от автоматики котла.
Плавно-двухступенчатые горелки позволяют осуществлять плавный переход с первой ступени на вторую. Это нечто среднее между двухступенчатой и модулируемой горелкой.
Модулируемые горелки нагревают котёл непрерывно, по мере необходимости повышая или снижая мощность. Диапазон изменения режима горения — от 10 до 100% номинальной мощности.
Модулируемые горелки подразделяются на три типа по принципу работы модулирующих устройств:
1. горелки с механической системой модуляции;
2. горелки с пневматической системой модуляции;
3.
горелки с электронной модуляцией.
В отличие от горелок с механической и пневматической модуляцией, горелки с электронной модуляцией позволяют обеспечить максимально возможную точность регулирования, поскольку исключаются механические погрешности в работе горелочных устройств.
Ценовые преимущества и недостатки
Конечно, модулируемые горелки дороже ступенчатых моделей, однако они имеют перед ними целый ряд преимуществ. Механизм плавного регулирования мощности позволяет свести цикличность включения-выключения котлов к минимуму, что значительно снижает механические напряжения на стенках и в узлах котла, а значит, продлевает его «жизнь». Экономия топлива при этом составляет не менее 5%, а при грамотной настройке можно добиться 15% и выше. И, наконец, установка модулируемых горелок не требует замены дорогостоящих котлов, если они исправно функционируют, при этом повышая КПД котла.
На фоне недостатков ступенчатых горелок достоинства модулируемых горелок очевидны.
Единственным фактором, заставляющим руководителей сделать выбор в пользу ступенчатых моделей, является их более низкая цена. Но экономия такого рода обманчива: не лучше ли единовременно потратить большую сумму на более совершенные, экономичные и экологичные горелки? Тем более, что затраты окупятся в ближайшие несколько лет!
Многие покупатели понимают выгоду использования модулируемых горелок, и теперь им остаётся только выбрать необходимые модели. К каким же производителям лучше обратиться? Даже при поверхностном изучении цен на импортные и отечественные горелки, видно, что разница весьма значительна. Некоторые модели зарубежных производителей дороже продукции российского производства более чем в два раза.
Детальный анализ рынка производителей горелок показывает, что российское оборудование значительно уступает импортным аналогам по уровню автоматизации. Для того, чтоб добиться высокого уровня автоматизации горелок российского производства, необходимо вложить не мало денежных средств на приобретение необходимых систем автоматики и работ по монтажу и наладке оборудования.
По результатам всех работ получается, что стоимость дооборудованных горелок российского производства близка к стоимости импортных горелок. Но при этом, Вы не будете иметь стопроцентной гарантии, что доукомплектованная российская горелка обеспечит Вам необходимый результат
Заключение наших специалистов
Правильный выбор горелки — важный этап при строительстве или модернизации котельной. От того, насколько ответственно Вы подошли к этому вопросу, зависит дальнейшая работа отопительного оборудования. Стабильная работа горелки, соответствие экологическим нормам, более длительный срок службы котлов и возможность полной автоматизации работы теплоэнергетической установки говорят о значительных преимуществах применения в котельных модулируемых горелок. А если выгода от их эксплуатации очевидна, не воспользоваться ею – просто неразумно.
Горелки Weishaupt / Германия, Elco / Германия, Cib Unigas / Италия, Baltur / Италия зарекомендовали себя как надежное и качественное оборудование.
Выбирая эти горелки, Вы получаете уверенность и выгоду! В свою очередь мы готовы обеспечить для Вас приемлемые цены и кратчайшие сроки поставки оборудования.
Похожие статьи:
Обзор – горелки Weishaupt
Подбор горелок
Электронная модуляция в газовых горелках Weishaupt.
При использовании материала, ссылка на сайт обязательна.
Бентоновые газовые горелки– модулирующие
Флейфель | Бентоновые газовые горелки – модулирующие
16
page-template,page-template-full_width,page-template-full_width-php,page,page-id-16,qode-quick-links-1.0,ajax_fade,page_not_loaded,qode_grid_1300,footer_responsive_adv,hide_top_bar_on_mobile_header,qode-content -sidebar-responsive,qode-child-theme-ver-1.0.0,qode-theme-ver-11.0,qode-theme-bridge,wpb-js-composer js-comp-ver-5.
1.1,vc_responsive
Газовые горелки – модулирующие
Bentone BG 700M
Мощность 300–1650 кВт
Свяжитесь с нами, чтобы получить лучшее предложение
Модуляционная горелка доступна в версиях до 1650 кВт. Может быть оснащен традиционной системой управления или сложной системой управления горелкой от Siemens. Система управления Siemens LMV предоставляет:
- Удобный дисплей
- Электронный регулятор соотношения воздуха и топлива
- Встроенный контроль утечек (VPS)
- Связь с главным блоком управления (вышестоящей системой) через Modbus
BG 700M подходит для традиционных котлов, паровых котлов, печей и всех других областей применения в области отопления. Может использоваться как в котлах с избыточным, так и с пониженным давлением. Разработан для легкого обслуживания.
Наша промышленная газовая горелка может использоваться для сжиженного нефтяного газа, природного газа и биогаза.
- Удобное управление дисплеем
- Электронный регулятор соотношения воздуха и топлива
- Встроенный контроль утечек (VPS)
- Связь с главным блоком управления (вышестоящей системой) через Modbus
- Разработан и одобрен в соответствии с европейским стандартом EN 676
- 2-ступенчатый или модулирующий Вставной контакт облегчает установку
- Два клапана, медленно открывающиеся
- Подключение газа слева или справа
- Доступно для природного газа, сжиженного нефтяного газа, биогаза
- При использовании биогаза свяжитесь с нами
Для получения дополнительной информации загрузите руководство по эксплуатации
Bentone BG 800M
Мощность 380-2400 кВт
Свяжитесь с нами, чтобы получить лучшее предложение
Модуляционная горелка доступна в версиях до 2400 кВт.
Может быть оснащен традиционной системой управления или сложной системой управления горелкой от Siemens. Система управления Siemens LMV предоставляет:
- Удобный дисплей
- Электронный регулятор соотношения воздуха и топлива
- Встроенный контроль утечек (VPS)
- Связь с главным блоком управления (вышестоящей системой) через Modbus
BG 800M подходит для традиционных котлов, паровых котлов, печей и всех других областей применения в области отопления. Может использоваться как в котлах с избыточным, так и с пониженным давлением. Разработан для легкого обслуживания.
Наша промышленная газовая горелка может использоваться для сжиженного нефтяного газа, природного газа и биогаза.
- Удобный дисплей
- Электронный регулятор соотношения воздуха и топлива
- Встроенный контроль утечек (VPS)
- Связь с главным блоком управления (вышестоящей системой) через Modbus
- Разработан и одобрен в соответствии с европейским стандартом EN 676
- 2-ступенчатый или модулирующий Вставной контакт облегчает установку
- Два клапана, медленно открывающиеся
- Подключение газа слева или справа
- Доступно для природного газа, сжиженного нефтяного газа, биогаза
- При использовании биогаза свяжитесь с нами
Для получения дополнительной информации загрузите руководство по эксплуатации
Bentone BG 950M
Мощность 500–3200 кВт
Свяжитесь с нами, чтобы получить лучшее предложение
Модуляционная горелка доступна в версиях до 3200 кВт.
Может быть оснащен традиционной системой управления или сложной системой управления горелкой от Siemens. Система управления Siemens LMV предоставляет:
- Удобный дисплей
- Электронный регулятор соотношения воздуха и топлива
- Встроенный контроль утечек (VPS)
- Связь с главным блоком управления (вышестоящей системой) через Modbus
BG 950M подходят для традиционных котлов, паровых котлов, печей и всех других областей применения в отоплении. Может использоваться как в котлах с избыточным, так и с пониженным давлением. Разработан для легкого обслуживания.
Наша промышленная газовая горелка может использоваться для сжиженного нефтяного газа, природного газа и биогаза.
- Удобный дисплей
- Электронный регулятор соотношения воздуха и топлива
- Встроенный контроль утечек (VPS)
- Связь с главным блоком управления (вышестоящей системой) через Modbus
- Разработан и одобрен в соответствии с европейским стандартом EN 676
- 2-ступенчатая скользящая или модулирующая
- Вставной контакт облегчает установку
- Два клапана, медленно открывающиеся
- Подключение газа слева или справа
- Доступно для природного газа, сжиженного нефтяного газа, биогаза
- При использовании биогаза свяжитесь с нами
Для получения дополнительной информации загрузите руководство по эксплуатации
.
08 Система с одной горелкой, плавное регулирование
Установка с одной горелкой, плавное регулирование, без предварительного нагрева воздуха, пилотная горелка, пневматическая система регулирования соотношения, УФ-регулирование
Блок-схема №: 1.1.1.2.2.1a
Стандарт: EN 746 -2
АСУ ТП
| № | Описание компонента | Стандартыи Docutek |
|---|---|---|
| 010 | Автоматический запорный клапан, напр. электромагнитные клапаны для газа VAS
| 5.2.2.3.2 Оборудование с одной горелкой Докутек |
| 020 | Регулятор соотношения воздух/газ, напр. регулятор соотношения воздух/газ ГИК Регуляторы давления должны иметь как можно меньшие размеры. | 5.2.3.3 Соотношение воздух/газ топливо Докутек |
| 030 | Комбинация клапанов VCG в качестве альтернативы отдельным устройствам с автоматическим запорным клапаном (VAS) и регулятором соотношения воздух/газ (VAG) | Докутек |
| 040 | Измерительное отверстие, напр. Тип ВМО | Докутек |
| 050 | Ручной регулировочный элемент для газа, напр. краны регулировки расхода GEHV и GEH | Докутек |
| 060 | Сильфон из нержавеющей стали, напр. Тип ЭКО
| 5.2.1.5 Гибкие трубки и муфты Докутек |
| 070 | Промышленная газовая горелка, напр. ББГ …_3 В зависимости от температуры топки горелки BBG со встроенной пилотной горелкой ZMI 16 используются в сочетании с камерой сгорания из нержавеющей стали или камерой сгорания из огнеупорного бетона.
| 5.2.5.1 Основные горелки Докутек |
| 080 | Регулирующий клапан с приводом, напр. БВА с ИС Выбирайте регулирующие клапаны наименьшего размера, чтобы можно было полностью использовать характеристику открытия. Обратите внимание на остаточный поток, когда клапан закрыт. | Докутек |
| 090 | Ручной регулировочный элемент для воздуха, напр. Затвор дисковый для воздуха БВА с ручной регулировкой В соответствии с EN 746-2 все ручные клапаны управления подачей воздуха должны быть заблокированы в необходимых положениях и защищены от непреднамеренной неправильной регулировки. | Докутек |
| 100 | Блок управления горелкой BCU 480 для комбинации пилотной и основной горелок, в качестве альтернативы отдельным устройствам автомат управления горелкой и трансформатор розжига Блок управления горелкой монтируется на горелке на месте и обеспечивает простой ввод в эксплуатацию системы горелок. | 5.2.6.1 Общие положения Докутек |
| 110 | УФ-датчик, напр. УВС 10 или УВД | 5.2.6 Автоматические системы управления горелкой Докутек |
| 120 | Регулятор давления газа, напр. 60ДЖЗ | Докутек |
| 130 | Автоматический запорный клапан, напр. электромагнитные клапаны для газа VAS
| 5.2.2.3 Автоматические запорные клапаны Докутек |
| 140 | Комбинация клапанов VCS в качестве альтернативы отдельным автоматическим запорным клапанам | Докутек |
| 150 | Гибкая трубка из нержавеющей стали, напр. ЕС
| 5.2.1.5 Гибкие трубки и муфты Докутек |
| 160 | Регулятор давления воздуха, напр. 60DJLZ | Докутек |
Эти горелки подходят для установки как в печах с футеровкой из волокнистого материала, так и в печах с кирпичной футеровкой.
Применение
Система горелок с пилотной горелкой, которая отключается после зажигания основной горелки для процессов, требующих высокой точности температуры и низкой циркуляции в печи, например, нагрев тиглей и ковшей, установки для сжигания, генераторы горячего воздуха и пара, печи для плавки алюминия…
Функция
Производительность можно плавно регулировать, активируя клапан управления воздухом (080) (аналоговый или 3-точечный ступенчатый сигнал).
Пневматическая система управления соотношением (020/030) регулирует давление газа пропорционально давлению воздуха и, таким образом, поддерживает постоянное соотношение воздух/газ. В то же время он действует как предохранитель от нехватки воздуха. Регулировочные клапаны и/или дисковые затворы используются для ограничения расхода воздуха и газа и для регулировки соотношения воздух/газ.
Колебания давления в печи одинаково влияют на расход газа и воздуха, поэтому соотношение воздух/газ остается неизменным. №
Пилотная горелка имеет собственную подачу газа и воздуха, зажигается и управляется напрямую от электричества. Пилотное пламя зажигает основную горелку и выключается после успешного розжига горелки.
Зажигание и контроль обеспечиваются автоматическим блоком управления горелкой (100), который должен быть одобрен для непрерывной работы, если горелка должна работать более 24 часов, в соответствии с EN 746-2.
Примечание
Для горелок мощностью от 120 до 360 кВт согласно EN 746-2:2010 (газовые клапаны с медленным открытием) требуется зажигание с пониженной мощностью.
