Приложение Л (рекомендуемое)
Разрешение на внесение изменений
Форма 9 — Разрешение на внесение изменений (первый лист)
Форма 9а — Разрешение на внесение изменений (последующие листы)
Л.
1 В графах разрешения указывают:
— в графе 1 — обозначение разрешения, состоящее из порядкового номера разрешения по книге регистрации разрешений по ГОСТ Р 21.1003 и через разделительный знак (дефис, наклонную черту и т.п.) — двух последних цифр года.
Пример — 15−12; 15/12;
— в графе 2 — обозначение документа, в который вносят изменение;
— в графе 3 — наименование объекта строительства;
— в графе 4 — очередной порядковый номер, присваиваемый изменениям, которые вносят в документ по одному разрешению. Его указывают для всего документа независимо от того, на скольких листах он выполнен. Порядковые номера изменений обозначают арабскими цифрами;
— в графе 5 — номера листов документа, в которые вносят изменения;
— в графе 6 — содержание изменения в виде текстового описания и/или графического изображения;
— в графе 7 — код причины изменения в соответствии с таблицей Л.1.

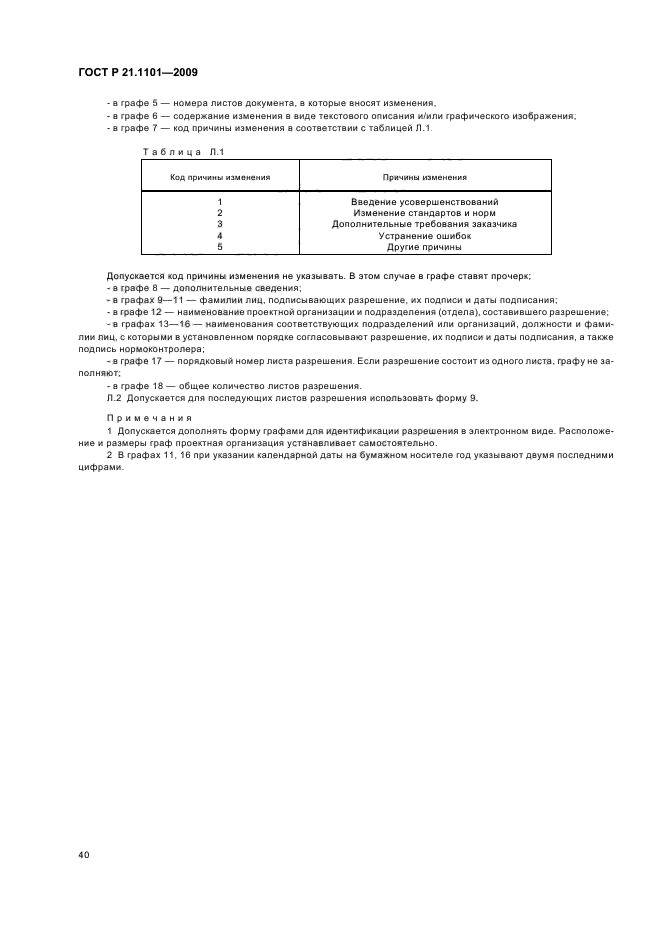

Таблица Л.1
| Код причины изменения |
Причины изменения |
| 1 | Введение усовершенствований |
| 2 | Изменение стандартов и норм |
| 3 | Дополнительные требования заказчика |
| 4 | Устранение ошибок |
| 5 | Другие причины |
Допускается код причины изменения не указывать.
В этом случае графу прочеркивают;
— в графе 8 — дополнительные сведения;
— в графах 9 — 11 — фамилии лиц, подписывающих разрешение, их подписи и даты подписания;
— в графе 12 — наименование проектной организации и подразделения (отдела), составившего разрешение;
— в графах 13 — 16 — наименование соответствующих подразделений или организаций, должности и фамилии лиц, с которыми в установленном порядке согласовывают разрешение, их подписи и даты подписания, а также подпись нормоконтролера;
— в графе 17 — порядковый номер листа разрешения. Если разрешение состоит из одного листа, графу не заполняют;
— в графе 18 — общее количество листов разрешения.
Л.2 Допускается для последующих листов разрешения использовать форму 9.
Примечания
1 Допускается дополнять форму графами для идентификации разрешения в электронном виде. Расположение и размеры граф проектная организация устанавливает самостоятельно.
2 В графах 11, 16 при указании календарной даты на бумажном носителе год указывают двумя последними цифрами.
Данный документ представлен для ознакомления и не является точной копией нормативного документа (ГОСТ 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»).

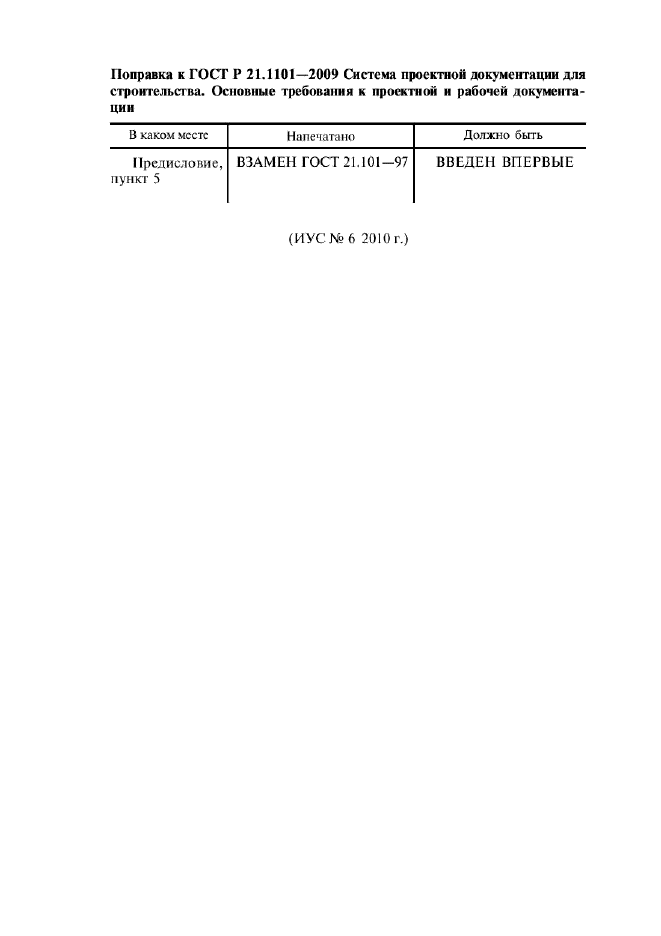

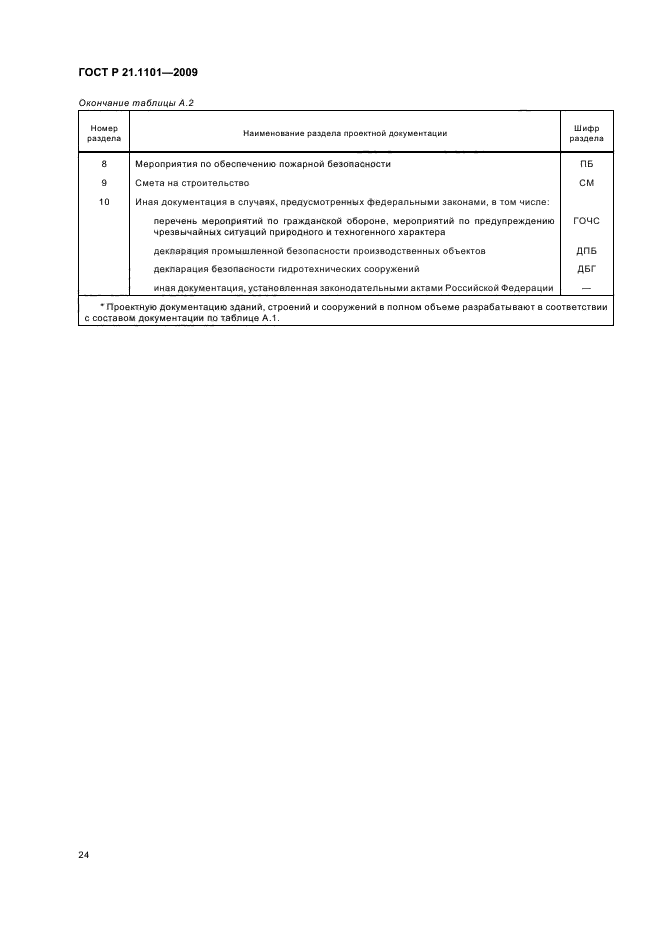

ГОСТ Р 21.1101-2013: Система проектной документации для строительства. Основные требования к проектной и рабочей документации
Терминология ГОСТ Р 21.1101-2013: Система проектной документации для строительства. Основные требования к проектной и рабочей документации оригинал документа:
атрибут документа: Идентифицированная (именованная) характеристика части реквизита.
[ГОСТ 2.104-2006, статья 3.1.2]
Определения термина из разных документов: атрибут документа
координационная ось: Одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей.
[ГОСТ 28984-2011, статья 3.12]
Определения термина из разных документов: координационная ось
3.1.4 марка: Буквенный или буквенно-цифровой индекс, входящий в обозначение рабочей документации и определяющий ее отношение к определенному виду строительно-монтажных работ, или обозначающий основные отличительные особенности строительных конструкций и их элементов.
3.1.5
Определения термина из разных документов: марка
3.1.7 нетиповое изделие: Изделие (конструкция, устройство, монтажный блок) технологических систем, внутренних и наружных систем и сетей инженерно-технического обеспечения зданий и сооружений, впервые разработанное и изготовленное, как правило, на месте монтажа (в заготовительной мастерской монтажной организации).
3.1.8
Определения термина из разных документов: нетиповое изделие
3.1.20 обозначение: Реквизит документа, представляющий собой его идентификационный (различительный) индекс.
Примечание – Каждому документу присваивают обозначение, которое записывают в установленных местах (в основных надписях, на титульных листах и т. п.).
Определения термина из разных документов: обозначение
3.1.12 оборудование: Технологическое оборудование (машины, аппараты, механизмы, грузоподъемные и другие технические средства, обеспечивающие соответствующий технологический процесс), а также инженерное оборудование зданий и сооружений, обеспечивающее безопасные и благоприятные условия для жизнедеятельности людей.
3.1.13
Определения термина из разных документов: оборудование
3.1.1 основная надпись: Совокупность сведений о проектном документе, содержащихся в графах таблицы установленной формы, помещаемой на листах проектной и рабочей документации.
Определения термина из разных документов: основная надпись
3.1.2 основной комплект рабочих чертежей: Графический документ, содержащий необходимую и достаточную информацию в виде чертежей и схем, предназначенный для производства строительных и монтажных работ определенного вида (марки).
Определения термина из разных документов: основной комплект рабочих чертежей
Оформление документа:
Проставлениенеобходимых реквизитов и атрибутов, установленных правилами документирования.
[ГОСТ 2.104-2006,статья 3.1.3]
3.1.19
Определения термина из разных документов: Оформление документа
3.1.14 план: Вид сверху или горизонтальный разрез здания или сооружения.
Определения термина из разных документов: план
подпись: Реквизит документа, представляющий собой собственноручную подпись полномочного должностного лица.
Примечание – для электронных документов используется аналог собственноручной подписи – электронная цифровая подпись.
[ГОСТ 2.104-2006, статья 3.1.4]
Определения термина из разных документов: подпись
3.1.3 полный комплект рабочей документации: Совокупность основных комплектов рабочих чертежей, необходимых для строительства здания или сооружения, дополненных прилагаемыми и ссылочными документами.
Определения термина из разных документов: полный комплект рабочей документации
реквизит документа: Элемент оформления документа, содержащий о нем сведения.
Примечание – Как правило, реквизит состоит из атрибутов (составной реквизит).
[ГОСТ 2.104-2006, статья 3.1.1]
Определения термина из разных документов: реквизит документа

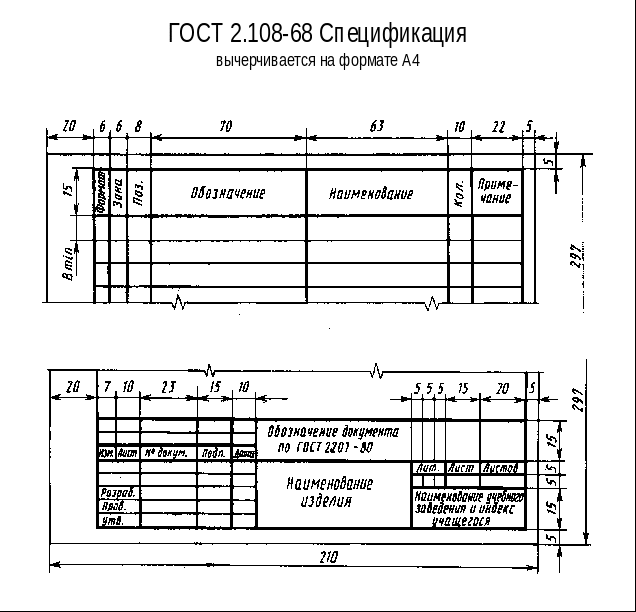

спецификация оборудования, изделий и материалов: Текстовый проектный документ, определяющий состав оборудования, изделий и материалов, предназначенный для комплектования, подготовки и осуществления строительства.
[ГОСТ 21.110-95, раздел 3]
Определения термина из разных документов: спецификация оборудования, изделий и материалов
строительная конструкция: Часть здания или сооружения, выполняющая определенные несущие, ограждающие и (или) эстетические функции.
[ГОСТ 21.501-2011, статья 3.3]
Определения термина из разных документов: строительная конструкция
строительное изделие: Изделие, предназначенное для применения в качестве элемента зданий, сооружений и строительных конструкций.
[ГОСТ 21.501-2011,статья 3.4]
3.1.10
Определения термина из разных документов: строительное изделие
строительный материал: Материал, в том числе штучный предназначенный для изготовления строительных изделий и возведения строительных конструкций зданий и сооружений.
[ГОСТ 21.501-2011 статья 3.6]
Определения термина из разных документов: строительный материал
3.1.15 фасад: Ортогональная проекция наружной стены здания или сооружения на вертикальную плоскость.
Примечание – Различают фасады главный, боковой, дворовый и др.
3.1.16
Определения термина из разных документов: фасад
элемент строительной конструкции: Составная часть сборной или монолитной конструкции.
[ГОСТ 21.501-2011, статья 3.5]
Определения термина из разных документов: элемент строительной конструкции
эскизный чертеж общего вида нетипового изделия: Документ, определяющий исходную конструкцию нетипового изделия, содержащий упрощенное изображение, основные параметры и технические требования к изделию в объеме исходных данных (задания), необходимых для разработки конструкторской документации.
[ГОСТ 21.114-95, статья 3.1]
Определения термина из разных документов: эскизный чертеж общего вида нетипового изделия
