Провод ПВС 3х1,5 кв.мм ГОСТ 7399 черный Калужский кабельный завод
В наличии
Цена за 1 м.
Провод ПВС 3х2,5 кв.мм ГОСТ 7399 черный Калужский кабельный завод
В наличии
ПВС расшифровывается как провод с винил-оболочкой соединительный. Жилы таких проводов состоят из множества тонких медных проволок, которые скручиваются в жгут с соблюдением требуемого шага. Согласно техническим условиям, ПВС нельзя применять в качестве силового провода/кабеля, как и для внутреннего (скрытого) монтажа электропроводки. Допускается только открытое прокладывание при условии подсоединения приборов малой и средней мощности. Прежде всего, этот медный провод предназначен для изготовления удлинителей и использования в качестве сетевых шнуров для разной техники. С помощью такого провода можно подключать пылесосы, микроволновые печи, телевизионное оборудование, компьютерную технику, стиральные машины, электрические духовки и многое другое. Используется он и при подключении различных приборов освещения. Главное – применять провод требуемого сечения – в зависимости от мощности техники и вида сети, от которой она питается (220 / 380 В). Минимальное сечение – 0,75 мм², максимальное сечение – 2,5 мм². Допускается уличный монтаж в климатических зонах с мягкими и умеренно холодными зимами. Стандартное изоляционное ПВХ-покрытие способно выдерживать морозы в диапазоне -20±5°C. Морозоустойчивость зависит от производителя: одни изделия могут эксплуатироваться при -25°C, а другие выдерживают температуру только до -15°C. Специальный холодостойкий провод рассчитан на -40°C. Верхний температурный предел: Виниловая защита сохраняет физические характеристики даже в сильную жару, по крайней мере +40°C точно переносит без проблем, поэтому подходит для летнего применения во всех регионах нашей страны. Вообще, ПВС рассчитан на максимальный нагрев в течение длительного времени при температуре +70°C, но лучше избегать таких условий эксплуатации. Как правило, перегрев случается в двух случаях: при несоответствии сечения жилы мощности подключаемой техники; при плохом контакте в одном из токонесущих узлов. Поливинилхлоридные провода относятся к изделиям, стойким к распространению открытого огня при соблюдении условий одиночного прокладывания. Монтаж в кабель-каналах и рядом с другими проводами на объектах со средним и высоким уровнем пожарной опасности не рекомендуется. Срок службы провода составляет примерно 6 / 10 лет – при наружном / внутреннем монтаже соответственно.
Синонимы:
Бытовые кабели кабеля провод провода шнур шнуры марки марка с маркировкой маркировка для бытовых приборов устройств к бытовым приборам устройствам соединительный соединительные для удлинителя удлинителей ПВС 3×0,75 3х0,75 3 0,75 3×0. 75 3х0.75 3 0.75
Производитель:
Электрокабель (ЭКЗ)
Артикул компонента:
044903006
Статус:
–
.
Класс:
1.1.7. Провода и шнуры бытовые
Серия:
FE22.133.1. Провода бытовые ПВС [ЭКЗ]
Описание
Подобрать аналоги
Совместимые изделия
Документация
К сравнению
Справочные данные
Нормативные документы
Описание
Техническая информация
Маркоразмер кабельного изделия

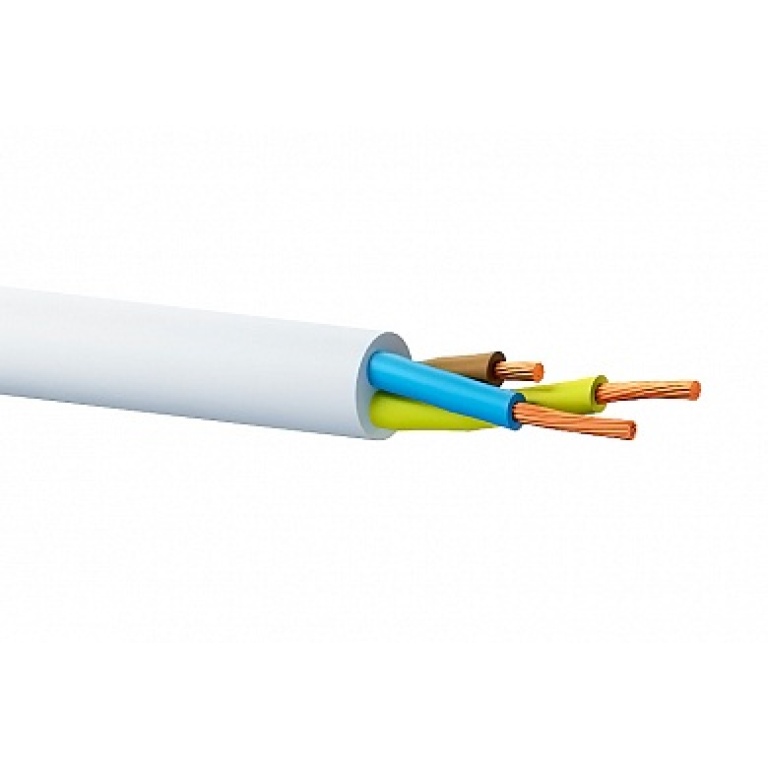

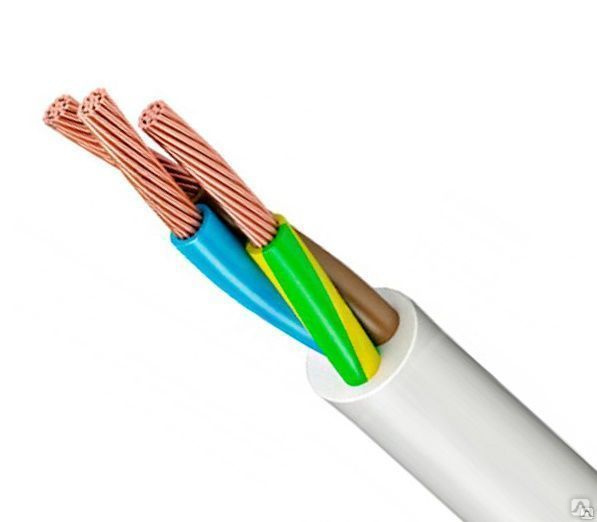

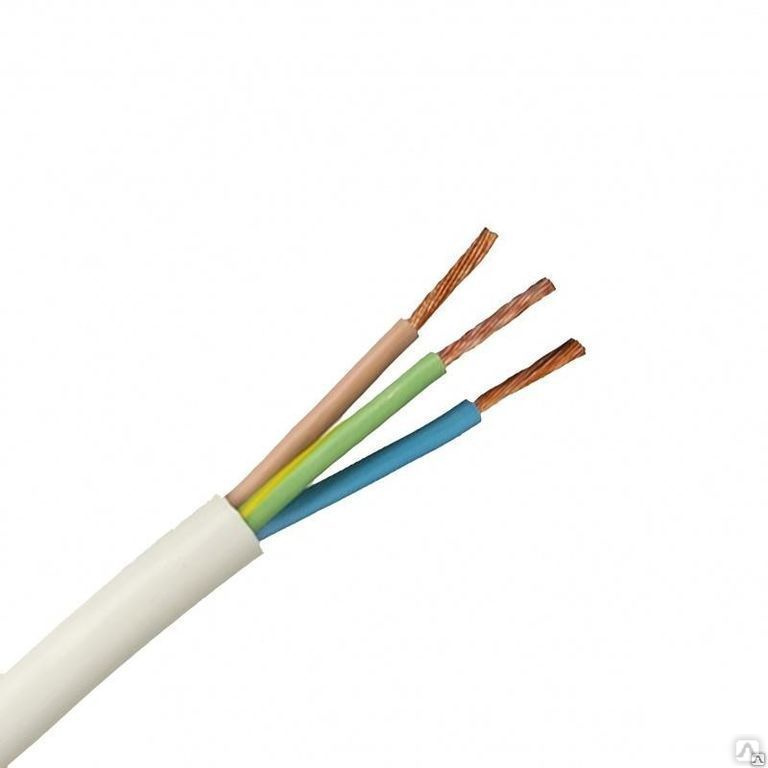

ПВС 3х0,75
Марка кабельного изделия
ПВС
Показатель пожарной опасности (кабельная маркировка)
без маркировки
Жилы – количество и тип (основные + вспомогательные)
3
Сечение основных жил
0,75мм²
Сечение вспомогательных жил
Материал токопроводящих жил
медь
Материал изоляции жил
ПВХ
Класс гибкости жил
5 класс
Оболочка
ПВХ
Цвет кабеля
белый,
Диаметр кабеля, мм (точн. знач.)
Диаметр кабеля, мм (округлен.знач.)
Допустимый радиус изгиба
Номинальное переменное напряжение U₀/U
0,38кВ
Номинальная частота
50Гц
Номинальное постоянное напряжение
Конструктивная особенность
Тип присоединения
нестационарное
Особенности области применения
Тип прокладки
присоединение бытовых приборов
Применение во взрывоопасных зонах
Класс пожарной опасности
О1. 8.2.5.4.
Климатическое исполнение
УХЛ
Диапазон температур эксплуатации
от -50°С до 50°С
Температура прокладки и монтажа кабельного изделия
Срок службы кабельного изделия
6 лет
Тип определяющего документа
Номер определяющего документа
ГОСТ 7399-97
Примечание
Альтернативные названия
ПВС 3×0,75 3х0,75 3 0,75 3×0. 75 3х0.75 3 0.75
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector.com
FE22.133.1.9
Статус компонента у производителя
–
Упаковки
Определяющий документ
ГОСТ 7399-97

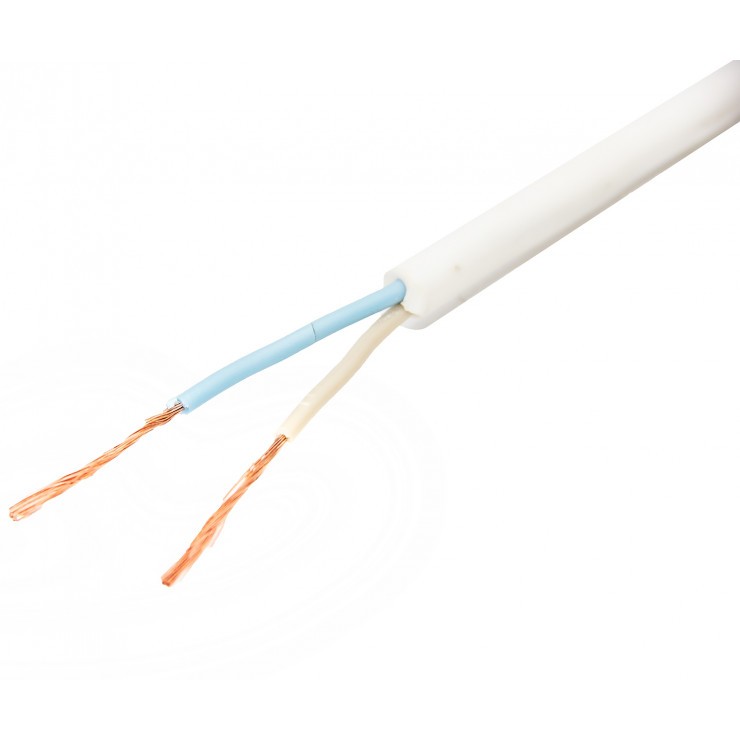

Провод ПВС – характеристики, область применения

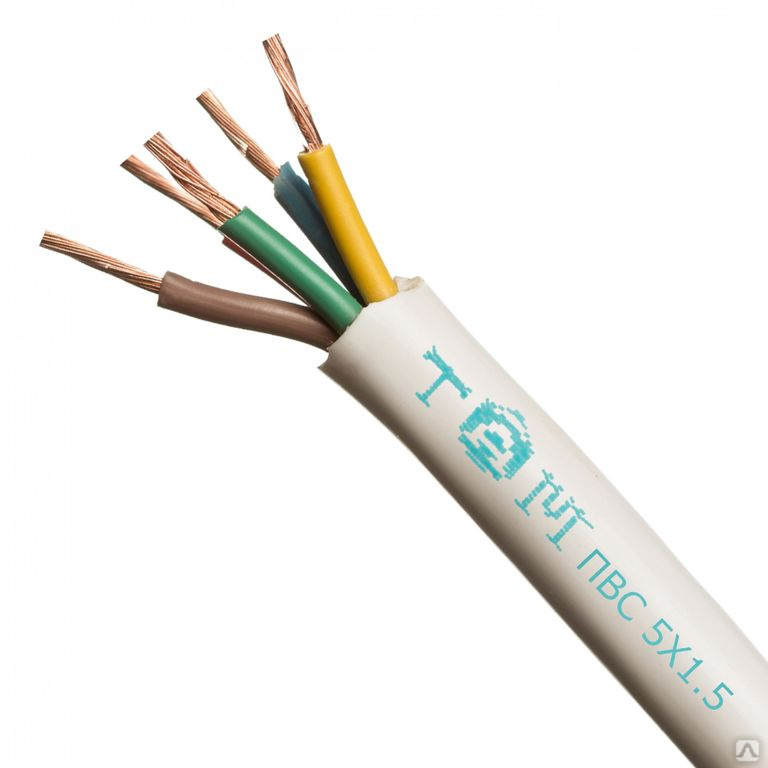

Выбираем ПВС провод
ПВС провод это гибкий медный провод со скрученными жилами имеющий поливинилхлоридную изоляцию и такую же оболочку. Достаточно часто его путают с ПВСП проводом, который имеет такую же структуру, но параллельное расположение жил. В нашей статье мы рассмотрим основные характеристики провода ПВС, а также сферы применения и свойства.
Содержание
Расшифровка и основные параметры провода ПВС
Расшифровка провода ПВС
Основные параметры провода ПВС
Эксплуатационные характеристики и сфера применения провода ПВС
Вывод
Расшифровка и основные параметры провода ПВС
Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.
Расшифровка провода ПВС
У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.
Расшифровка проводов ПВС
Итак:
Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.
Обратите внимание! Согласно ГОСТ 22483 – 77 номинальное и фактическое сечение жил может отличатся. Главным требованием является соответствие электрического сопротивления провода стандартам.
Например, мы имеет провод гибкий ПВС 3х1 5. Это значит, что данный провод имеет три жилы с номинальным сечением в 1,5 мм2 каждая.
Основные параметры провода ПВС
Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.
Технические характеристики проводов ПВС
Итак:
Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.
Обратите внимание! Согласно п. 4.1.1.6 ГОСТ 7399 – 97 оболочка провода не должна иметь выпуклостей или вмятин. Кроме того, оболочка должна быть выполнена таким образом, чтоб между жилами не было пустот. Допускается для этого применять дополнительные материалы. Но в любом случае отделение жил от оболочки не должно вызывать трудностей.
Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.
Эксплуатационные характеристики и сфера применения провода ПВС
Широкое применение провода ПВС получил благодаря своим эксплуатационным характеристикам. Ведь в отличие от проводов других марок он имеет ряд весомых преимуществ. А главным его недостатком может являться цена, которая в сравнении с другими подобными изделиями из алюминия значительно выше.
Одной из главных особенностей провода ПВС является его гибкость. Благодаря структуре жил, которые выполнены из большого количества мелких проволок изгибание провода под любыми углами не вызывает никаких проблем.
Наличие защитной оболочки, которую устанавливает ГОСТ ПВС провода, делает жилы мене восприимчивыми к механическим повреждениям.
Переноска из провода ПВС
Разные типы цветовой окраски жил провода позволяют упростить его монтаж. Кроме того, это увеличивает простоту его ремонта. Ведь даже при повреждении в центре провода позволит по цветовой маркировке (см. Маркировка проводов и кабелей по правилам) легко определить назначение поврежденной жилы.
Что касается сферы применения, то характеристики провода ПВС позволяют применять его в широком диапазоне. Так его достаточно часто применяют для подключения электроинструмента.
Гибкая структура и наличие дополнительной оболочки позволяют его применять для создания переносок и удлинителей.
Так как согласно ПУЭ на освещение жилых зданий с 2001 года допускается применять только медные провода, то провода ПВС и ПВСП нашел широкое применение и в этой сфере.
На фото представлен провод ПСВП
Неплохие характеристики при эксплуатации вне помещений, обеспечили проводу широкое применение в наружных электросетях и садоводстве.
Простота монтажа своими руками обеспечили проводу широкое применение в электронике и электрических устройствах.
Вывод
Благодаря тому, что ПВС провода характеристики имеют более чем удовлетворительные, их сфера применения растет с каждым днем. Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его практически для любых целей как профессионалами, так и любителями. А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.
Характеристики провода ПВС (ГОСТ 7399-97)
Провод ПВС – формально, провод довольно узкого назначения. Специалисты определяют ПВСкак провод, предназначенный для разъемных и временных соединений силовой нагрузки. Однако в быту мы очень часто встречаемся с ПВС: с его помощью подключаются к сети практически все приборы-потребители электроэнергии, которые требуют разъемного соединения (под этим страшным словосочетанием скрываются вилка и розетка).
Универсальность ПВС в качестве провода заключаются в его удобстве и универсальных характеристиках: высокой гибкости и большой износостойкости. ПВС можно гнуть как угодно: он выдержит большую нагрузку, как на излом, так и на разрыв.
Механическая нагрузка, которую «терпит» ПВС при его постоянном использовании, довольно велика. Чтобы хотя бы примерно представить себе масштабы бедствия, которое каждодневно терпит этот провод, подсчитайте, сколько раз за день вы наезжаете колесиком офисного кресла на провод от компьютера, идущий к сети. Этот провод и есть яркий пример ПВС-«мученика». Высокая способность изгибаться – тоже одна из основных особенностей этого провода, которая определяет его популярность. Вспомните, как вы закручиваете вокруг фена провод, чтобы он не занимал много места. Ввиду указанных требований к гибкости и прочности провода ПВС, материал внешней изоляции для него требует большой износостойкости.
Таким образом, определим ПВС как провод со скрученными медными жилами с ПВХ изоляцией, с ПВХ оболочкой, гибкий, на напряжение до 380 В для систем 380/660 В.
ПВСн– тот же провод, однако, непредназначенный для армирования неразборной арматурой.
– Токопроводящая жила – медная или медная луженая (по требованию потребителя при заказе к марке провода добавляют букву “л”)
– Изоляция – из ПВХ-пластиката.
– Скрутка – изолированные жилы скручены без заполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника.
– Оболочка – из ПВХ пластиката. Оболочка в проводах выполнена таким образом, что придает им круглую форму.
При ремонте и замене устаревшей электропроводки нередко нужно заранее рассчитать, сколько и какого размера (диаметра) потребуется проделать каналов для прокладки проводов.
В этом, мы надеемся, поможет приведенная ниже справочная таблица:
Число и номинальное сечение жил, мм2
Номинальная толщина, мм
Наружные размеры для проводов марки ПВС, мм
изоляции
оболочки
Мин.
Макс.
1
2
3
4
5
2 x 0,75
0,6
0,8
5,7
7,2
2 x 1,00
0,6
0,8
5,9
7,5
2 x 1,50
0,7
0,8
6,8
8,6
2 x 2,50
0,8
1
8,4
10,6
3 x 0,75
0,6
0,8
6
7,6
3 x 1,00
0,6
0,8
6,3
8
3 x 1,50
0,7
0,9
7,4
9,4
3 x 2,50
0,8
1,1
9,2
11,4
4 x 0,75
0,6
0,8
6,6
8,3
4 x 1,00
0,6
0,9
7,1
9
4 x 1,50
0,7
1
8,4
10,5
4 x 2,50
0,8
1,1
10,1
12,5
5 x 0,75
0,6
0,9
7,4
9,3
5 x 1,00
0,6
0,9
7,8
9,8
5 x 1,50
0,7
1,1
9,3
11,6
5 x 2,50
0,8
1,2
11,2
13,9
Другие материалы в этой категории:
Насколько быстро нагреваются электрические «теплые полы» »
Наверх
Кабель пвс гост в Железнодорожном: 577-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Железнодорожный
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Продукты и напитки
Продукты и напитки
Детские товары
Детские товары
Текстиль и кожа
Текстиль и кожа
Электротехника
Электротехника
Мебель и интерьер
Мебель и интерьер
Вода, газ и тепло
Вода, газ и тепло
Промышленность
Промышленность
Дом и сад
Дом и сад
Все категории
ВходИзбранное
Кабель пвс гост

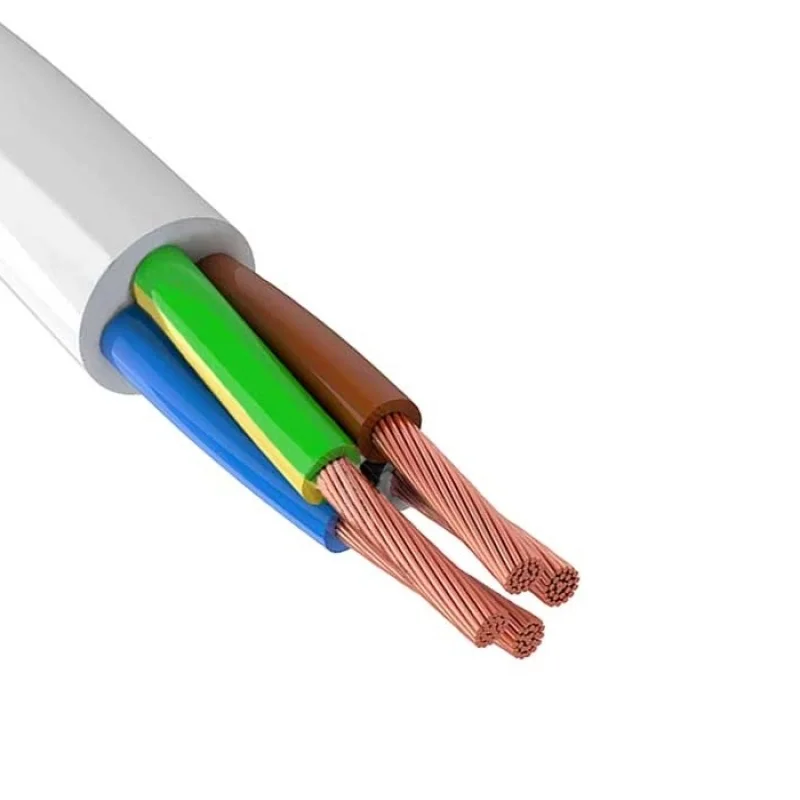

Провод ПВС 3×0,75 мм², Rexant, 10 метров, ГОСТ {01-8042-10} Цвет: белый, Бренд: Rexant, Код
В МАГАЗИНЕще цены и похожие товары

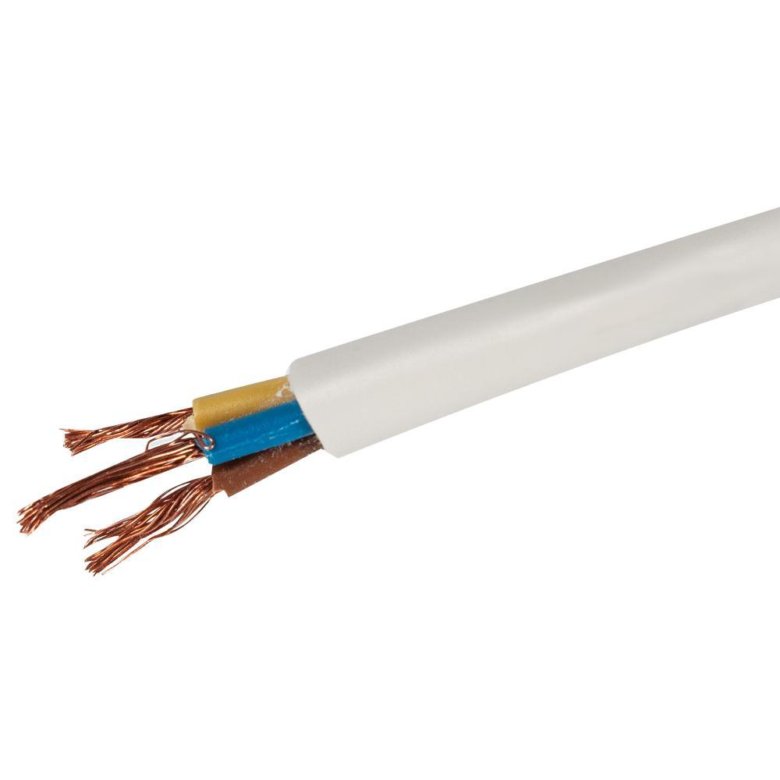

Кабель силовой ПВС 3×1,5 мм², Rexant, 10 метров, ГОСТ {01-8046-10} Цвет: белый, Бренд: Rexant, Код

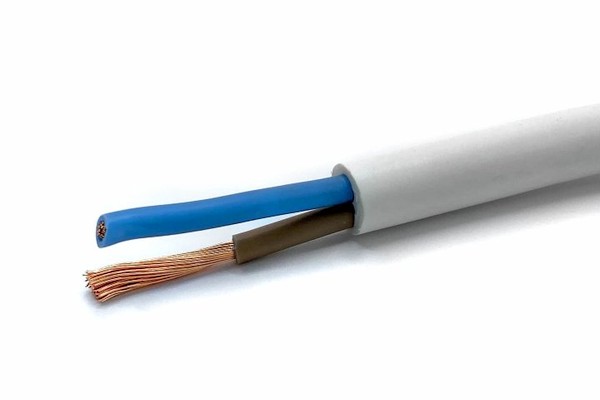

Провод ПВС 2х0,75 ГОСТ, белый TDM {SQ0118-0009} (бухта 10 м) Тип: ПВС, Цвет: белый, Бренд: TDM
В МАГАЗИНЕще цены и похожие товары

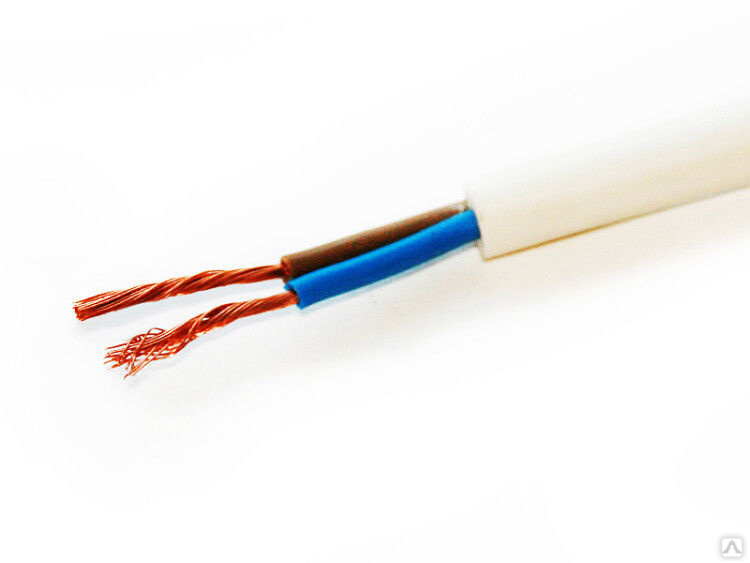

ПВС 2х2. 5 провод ГОСТ 7399 медный круглый белый
ПОДРОБНЕЕЕще цены и похожие товары

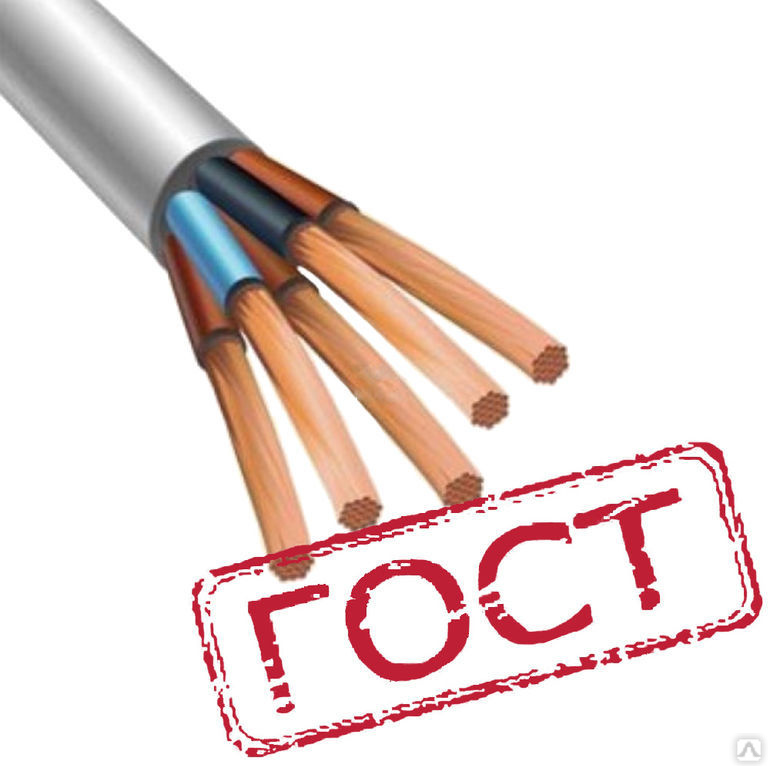

ПВС 5х16 провод ГОСТ 7399 медный круглый белый
ПОДРОБНЕЕЕще цены и похожие товары

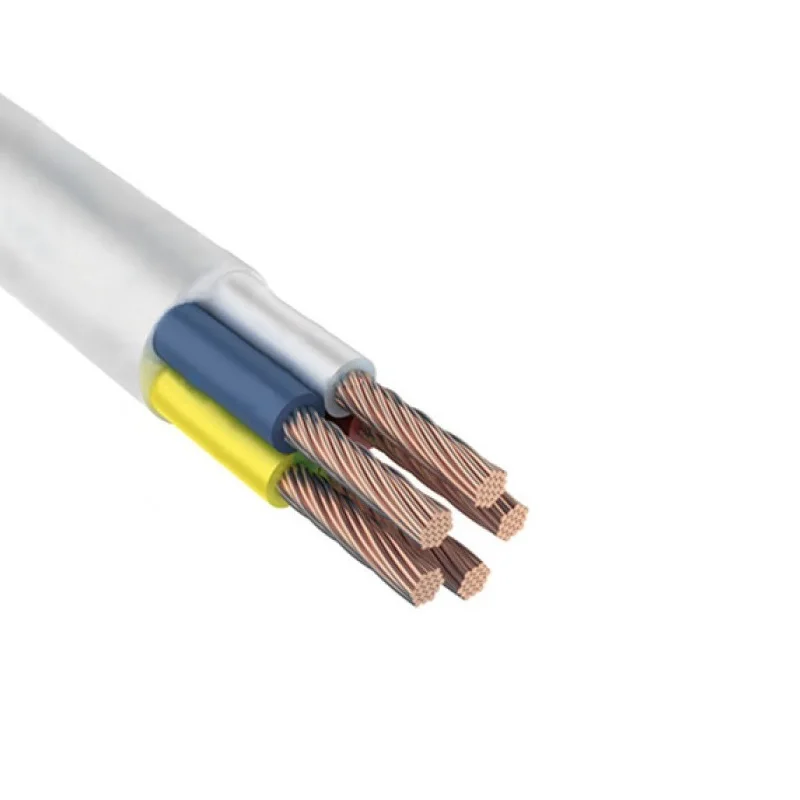

ПВС 4х10 провод ГОСТ 7399 медный круглый белый
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
технические характеристики, расшифровка, расцветка, применение
На тематических форумах периодически возникают споры касательно сферы применения провода ПВС, порой приводимые при этом оппонентами аргументы не имеют под собой серьезных оснований. В результате противоречивая информация может ввести неспециалиста в заблуждение. Чтобы не допустить этого мы детально расскажем о ПВС, уделив внимание эксплуатационным особенностям.

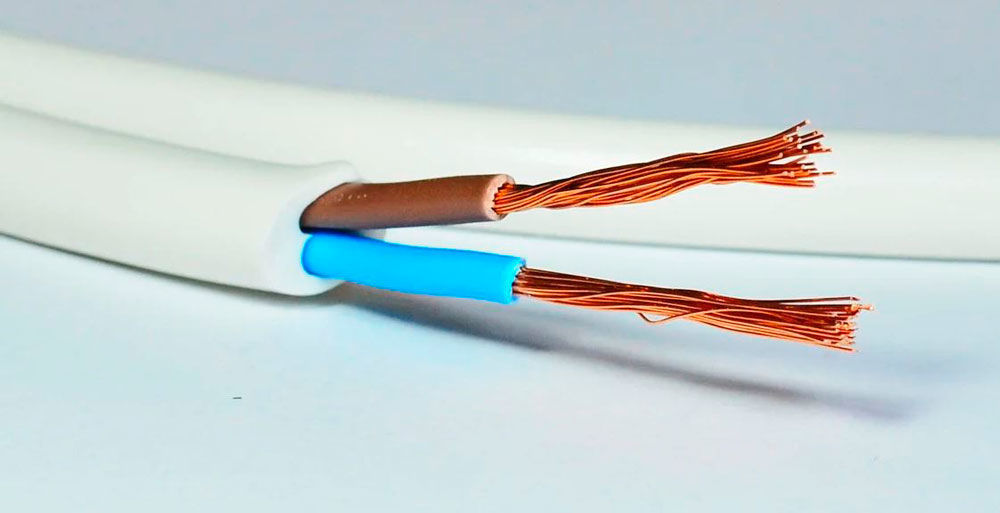

Что такое провод ПВС и его расшифровка
Исходя из названия это провод (на это указывает первая буква – П), заключенный поливинилхлоридную изоляцию (вторая буква в аббревиатуре – В), используемый в качестве соединительного (С). Ниже представлена таблица, в которой приведены характерные особенности для различных видов данного провода, в соответствии с систематизацией по ГОСТу 7399-97.
Таблица систематизации.
Наименование
Форма
Конструктивные особенности
Характерные особенности
~Uном
Кол-во жил
Гибкость
Тип изоляции и оболочки
ПВС
круглая
2-5
гибкий
ПВХ
–
380 В
ПВС нг
ПВХ
Допускается групповая укладка
ПВС нг-LS
ПВХ с низким дымовыделением
Допускается групповая укладка
ПВСП
плоская
2
ПВХ
–
Маркировка осуществляется по следующему принципу: [ТИП] [количество жил] – [сечение]. Наносится она на внешнюю оболочку.
Пример маркировки провода ПВС

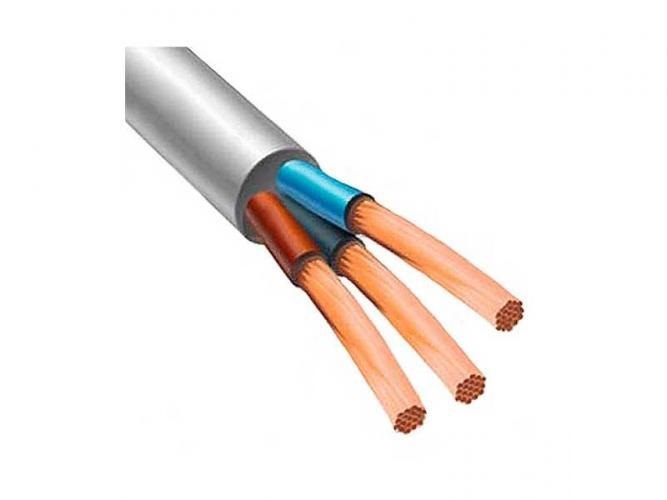

Конструкция провода ПВС
Строение провода можно назвать типичным, в качестве примера на рисунке 1 показана конструкция ПВС в трехжильном исполнении.
Конструкция ПВС провода
Обозначение:
А – жилы, их изготавливают из скрученных проводков, в качестве материала используется медь.
В – изоляционное покрытие жил, для его изготовления используется поливинилхлоридная смола и специальные добавки, для повышения пластичности и улучшения эксплуатационных характеристик.
С – внешнее покрытие (данная изоляция изготавливается из того же материала, что и для жил).
Говоря об изоляции необходимо рассказать о принятых стандартах расцветки.
Принятая расцветка
К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т. д.
Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.
Таблица окраски изоляции жив в зависимости от их назначения и количества:
Кол-во жил
Принятый стандарт расцветки
имеется заземляющая жила
Отсутствует заземляющая жила
2
коричневая, голубая
3
желто-зеленая, коричневая, голубая
черная, коричневая и голубая
4
желто-зеленая, черная, коричневая, голубая
голубая, черная, коричнева, черная или коричневая
5
желто-зеленая, голубая, черная, коричнева и черная или коричневая
голубая, черная, коричнева, черная или коричневая, черная или коричневая
Назначение в зависимости от окраски изоляции представлено на рисунке 3.
Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы
Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта.
Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.
Технические характеристики и условия эксплуатации
Согласно действующему ГОСТу данный тип провода должен отвечать следующим нормам:
Нижняя граница рабочего температурного диапазона 20° С ниже нуля, допустимый долгосрочный нагрев 40-50° С, краткосрочный не более 70° С. Возможно морозоустойчивое исполнение, в этом случае нижний порог опускается до -40°С.
Величина номинального напряжения – 380 В, но при этом изоляция должна выдерживать краткосрочное повышение до 2000 В (не менее 5 минут). Именно при таких условиях должны поводиться испытания производителем.
Изоляция ПВС любого типа не должна распространять огонь, если осуществлялась одиночная прокладка. При групповой прокладке это требование распространяется только на провода, имеющие пометку «нг» в маркировке.
Безотказное время работы в часах – не менее 5000, при эксплуатации в стационарных установках этот параметр возрастает до 12000, в годах это 6 и 10 лет, соответственно.
Порог допустимой относительной влажности не должен быть ниже 98%.
Обязательная устойчивость к деструктивному воздействию грибков и плесени.
Остальные параметры приведены в таблице ниже.
Применение
Собственно, область применения указана в названии – «провод соединительный». Основное его предназначение заключается в подключении к сети различного стационарного или передвижного (переносного) электрооборудования, запитанного от напряжения не более 380 В.
Учитывая гибкость провода данного типа провода, он отлично подходит в качестве шнура для бытового удлинителя.
Бытовой удлинитель
Но при этом необходимо учитывать, что изоляция ПВС не рассчитана на использование вне помещений. Она разрушается под ультрафиолетовым излучением и подвержена воздействию влаги.
Теперь перейдем к вопросу об использовании ПВС при монтаже электропроводки. Делать не это нельзя. Чтобы сразу исключить, аргумент, в котором указывают, об отсутствии в ПУЭ прямого запрета. Приведем выдержки, чтобы поставить точку в этом споре.
Выдержки из СП и ПУЭ
Одного этого достаточно, чтобы возникли проблемы при получении страховки в случае возникновения пожара в квартире или доме.
Обратив внимание, что согласно вышеизложенным выдержкам, допускается монтаж проводом ПВС нг. Но против этого варианта есть следующие аргументы:
Обратите внимание на срок эксплуатации, даже для стационарных установок он 12 лет, далее сохранение изоляцией своих свойств не гарантировано. Проводка, проложенная ВВГ кабелем, прослужит практически втрое дольше.
ПВС нг стоит дороже ВВГ.
Перечисленных аргументов вполне достаточно, чтобы показать абсурдность такого решения.
Особенности монтажа
Они такие же, как и у других медных многопроволочных жил. При подключении к штепсельным вилкам, автоматам или другим устройствам с концов провода снимается изоляция, жилы лудятся или выполняется их опрессовка специальными наконечниками.
Наконечники и инструмент для опрессовки
При наличии необходимого инструмента технология опрессовки довольно простая, алгоритм действий следующий:
Снимется слой внешней изоляции (примерно 12-15 мм).
Концы жил также освобождаются от изоляционной оболочки на расстоянии 10-13 мм от края.
На конец провода надевается наконечник и обжимается пресс-клещами (как они выглядят можно глянуть выше).
Процедуру можно существенно ускорить, если для снятия изоляции пользоваться специальными клещами.
При помощи этих инструментов процесс опрессовки делается в считанные минуты, быстро и в соответствии с нормами. На всякий случай, напоминаем, что ПУЭ не знает, что такое скрутка.
Как выбрать провод ПВС?
В первую очередь необходимо определиться с количеством жил, их может быть от двух до пяти. В быту, как правило, достаточно трехжильного провода (фаза, ноль, земля). Решив этот вопрос, подбирается сечение, в зависимости от мощности подключаемого оборудования. Чтобы не утруждать себя расчетами, приведем рекомендованное сечение провода, в зависимости от тока нагрузки:
Таблица допустимого максимального тока для типовых сечений жил провода ПВС.
Сечение жил (мм2)
Imax(A)
0,75
6,0
1,00
10,0
1,50
14,0
2,50
20,0
Учитывая появления большого числа контрафактной продукции, перед покупкой обязательно проверяйте наличие сертификата соответствия.
Что касается рекомендаций производителей, то в данном вопросе трудно дать однозначный ответ, чтобы он не прозвучал, как реклама. При соответствии ГОСТу любая продукция будет отвечать поставленной задаче.
в чем разница и что лучше выбрать
С необходимостью выбора кабельной продукции, обладающей требуемыми свойствами, сталкиваются специалисты проектных организаций, работники энергетических служб предприятий, обслуживающих промышленные электроустановки, а также владельцы частных домов и квартир при проведении электромонтажных работ. Для предварительной оценки качества продукции сначала необходимо ознакомиться с сертификатами, подтверждающими соответствие характеристик кабеля тому или иному стандарту, а также понять, в чем между ними разница. Такая информация должна присутствовать на сайте производителя. Далее мы расскажем, что такое кабель ГОСТ и ТУ, а также какой вариант лучше выбрать для домашней электропроводки.
Какая разница?
Что лучше выбрать?
Какая разница?
Нормативным документом, содержащим перечень технических требований к любой продукции (в частности, к электропроводной и кабельной продукции), может быть ГОСТ (государственный стандарт) или ТУ (технические условия). Чем отличаются эти документы и что лучше выбрать?
Государственный стандарт (ГОСТ) разрабатывается государственными органами и в настоящее время утверждается Межгосударственным советом по стандартизации, метрологии и сертификации. Предметом государственной стандартизации обычно является продукция межотраслевого назначения. Технические условия (ТУ) создаются производителем и утверждаются министерством соответствующей отрасли.
Расцвет стандартизации производства пришелся на советский период, когда все предприятия были государственными. Любая продукция должна была соответствовать стандарту. Во главе иерархии стояли государственные стандарты (ГОСТ), ниже рангом стояли отраслевые стандарты (ОСТ), самыми молодыми в этой структуре были технические условия (ТУ). С распадом СССР и появлением большого количества частных производителей кабеля рухнула старая система контроля качества.
Сертификация любой продукции (в том числе и проволоки) на соответствие ГОСТу является затратным мероприятием и требует соблюдения ряда бюрократических процедур. Разумеется, все расходы, понесенные в этом случае, входят в стоимость кабеля. Отличие процедуры сертификации по техническим условиям в том, что она намного проще и дешевле, что выгодно для производителя. С одной стороны, можно предположить, что кабель, сертифицированный по ТУ, должен быть дешевле кабеля по ГОСТу. Но отличие заключается в том, что технические характеристики составляет производитель, что чаще всего приводит к снижению качества продукции. С этой точки зрения представляется, что лучше выбирать кабель, сертифицированный по ГОСТу, так как в разработке этого документа, в отличие от технических условий, принимали участие незаинтересованные государственные органы, хотя в текущих условиях наличие государственный сертификат, к сожалению, не гарантирует высокое качество продукции.
Стандартизация получила новый импульс после создания Таможенного союза, с созданием которого появился технический регламент «О безопасности низковольтного оборудования». В соответствии с этим документом в настоящее время вся кабельная продукция подлежит сертификации на соответствие ГОСТ. Это касается производителей всех форм собственности стран-членов ЕАЭС.
Что лучше выбрать?
С практической точки зрения, если вы хотите выбрать кабель для электропроводки, совершенно недостаточно ориентироваться только на то, какой нормативный документ (стандарт или технические условия) соответствует его техническим параметрам. Выделим наиболее важные моменты этого процесса:
Перед покупкой токопроводящего изделия необходимо получить информацию о его производителе;
на сайте производителя убедиться в наличии сертификатов, подтверждающих соответствие товара ГОСТу или ТУ;
запросить сертификат соответствия у продавца товара;
лучше, если бухта или барабан, на котором поставляется проводниковая продукция, имеет этикетки завода-изготовителя;
По этим несложным действиям можно легко отличить кабель ГОСТ от ТУ. При отсутствии возможности определить, когда и кем было выпущено данное руководство, от покупки лучше воздержаться. В крайнем случае можно сделать следующее:
Визуально оцените состояние изоляции проводов. При наличии следов длительного хранения, особенно на солнце, что лучше всего определяется наличием фрагментарных изменений цвета и фактуры утеплителя (например, местами он стал шероховатым и посветлевшим), категорически не рекомендуется купить кабель.
После изгиба кабеля осмотрите изгиб на наличие микротрещин, которые могут возникнуть на некачественно просушенной оболочке.
Измерить диаметр токоведущей жилы. Для этого можно использовать штангенциркуль. По полученному значению рассчитываем сечение жилы по формуле площади круга. Если жила многопроволочная, измеряют диаметр одной проволоки, вычисляют сечение и умножают на количество жил в жиле. Подробнее о том, как определить сечение кабеля, мы рассказали в отдельной статье.
Также рекомендуем посмотреть полезное видео по теме:
Проверка секции
NYM и ВВГ-П
Вот и все, что я хотел вам рассказать по данному вопросу. Надеемся, что теперь вы знаете, что такое кабель ГОСТ и ТУ, в чем разница между двумя стандартами изготовления и что лучше выбрать!
Маркировка кабеля: ГОСТ, расшифровка и обозначения
Маркировка кабеля – это использование оболочки разных цветов, маркировка, применение ярлыков и бирок, а также электронных маркеров. Маркер говорит о свойствах кабеля и позволяет выделить его среди других подобных товаров.
Какие знаки отличия у проводов?
Маркировка силовых кабелей состоит из букв, обозначающих материал, из которого выполнены оболочки, изоляция, жилы, а также вид защиты. Обозначения высоковольтных кабелей включают конструктивные особенности.
Медные провода в маркировке специальной буквой не обозначаются. Обычно алюминиевый сердечник имеет букву «А», которая стоит в начале маркировки. Затем идет буква, определяющая изоляционный материал. Полиэтиленовая изоляция – буквой «П», поливинилхлоридная обозначается буквой «Б», а резиновая изоляция обозначается буквой «П». Далее идет буква, обозначающая тип защитной оболочки, а именно: буква «А» — алюминиевая, буква «С» — свинцовая, буква «П» — полиэтиленовый шланг, буква «Б» — оболочка из поливинилхлорида , резиновая оболочка – буква “П”. Последние буквы обозначают тип покрытия.
Например, марка “СГ” имеет жилу из меди, изоляцию бумажную, оболочку из свинца, защитных кожухов нет. Маркировка маслонаполненного кабеля содержит букву «М» (газонаполненный — букву «Г») и букву, обозначающую характеристику давления масла и связанные с ней особенности. Например, кабель «МНС» представляет собой маслонаполненный кабель низкого давления в свинцовой оболочке, имеющий защитную оболочку.
Маркировку проводов и кабелей осуществляют цифрами и буквами, согласно ГОСТ и ТУ: ГОСТ 16442-80 и ТУ 16.71-277-98.
Маркировка силовых кабелей с резиновой и поливинилхлоридной изоляцией
«А» означает материалы жил, алюминий. Если букв нет, то материал – медь.
«АС» — алюминиевая жила с оболочкой кабеля из свинца.
«АА» — алюминиевая жила с алюминиевой оболочкой кабеля.
«В» — указывает на то, что кабель имеет броню, он изготовлен из двух слоев ленты со специальным антикоррозийным покрытием.
“ПН” – имеется специальная защитная оболочка, не поддерживающая горение.
“В” – стоит либо первым, либо вторым и означает “поливинилхлоридная оболочка”.
“Г” – неизолированный кабель, не имеющий защитного покрытия, если на конце стоит “Г”. Если в начале стоит буква «Г», то она используется в горнодобывающей промышленности.
“2г” – есть дополнительная алюмополимерная лента.
“Шв” – имеется защитная оболочка кабеля, имеющая вид ПВХ шланга (экструдированный).
“Шп” – шланг из полиэтилена.
“Шпс” – полиэтилен самозатухающий.
“К” – если буква стоит в начале маркировки, то трос управления. Если в конце, то броня делается из стальных проволок, на которые надевается чехол.
KG — гибкий кабель.
“C” относится к свинцовой оболочке кабеля.
“О” – оболочка выполнена по всем фазам кабеля.
«Пв» – состоит из вулканизированного полиэтилена.
“П” – изоляция кабеля резиновая.
“HP” – не горит изоляция кабеля.
“Ng” – обычно в конце и означает, что кабель не горит.
Надпись на изделии БИП
Маркировка кабеля БПИ по ГОСТ 18410-73 (бумажный, кабель пропитанный):
«А» – алюминиевая жила.
“Б” – броня представлена тонкими стальными лентами.
“Н” – наружная оболочка негорючая. Ставится после бронирования.
«Шв» – чехол представлен экструдированным шлангом, состоящим из поливинилхлорида.
«Шп» – чехол представляет собой экструдированный шланг, состоящий из полиэтилена.
“Швпг” – ПВХ имеет пониженную горючесть.
«Ож» – жилы однопроволочные. Ставится в конце.
«У» – изоляция бумажная, имеющая высокую температуру нагрева.
«С» – изоляция бумажная, которая пропитана не окрашивающим составом.
Трос контрольный
Маркировка троса контрольного:
«А» – жила из алюминия или меди, если нет алюминиевой жилы.
“Б” – (вторая) изоляция ПВХ.
“B” – (третья) оболочка из ПВХ.
“П” – изоляция полиэтиленовая.
«Пс» – самозатухающий полиэтиленовый утеплитель.
“Г” – без защитной крышки.
“Р” – изоляция резиновая.
“К” – (вторая или первая буква) трос управления.
KG — гибкий кабель.
“Ф” – изоляция фторопластовая.
“Э” – если в начале, это электрический кабель, в маркировке которого указано, что он пригоден для нормальных условий, а если в конце или в середине, то это экранированный кабель, применяемый для защищать от электромагнитного излучения.
Использование букв в сочетании с цифрами
Также имеется буквенно-цифровая маркировка кабеля. Расшифровка:
АВВГнг 3х4 – трехжильный, алюминиевый кабель. С сечением 4 кв. Оболочка и изоляция состоят из поливинилхлорида, защитного чехла нет, горения не поддерживает.
ПВГ 3х2,5 – кабель трехжильный, медный. При сечении 2,5 кв. Имеется полиэтиленовая изоляция. Защитная оболочка состоит из поливинилхлорида, защитного кожуха нет.
АСБ 7х2,5 – кабель семижильный, алюминиевый. При сечении 2,5 кв. Оболочка состоит из свинца, есть броня.
То есть эта маркировка показывает сечение жилок и их количество.
Расшифровка специальной аббревиатуры
Маркировка проводов и кабелей, имеющих специализированную аббревиатуру:
КСПВ – кабели предназначены для специальных систем передачи в оболочке.
КПСВВ – кабели предназначены для пожарной сигнализации.
КПСВЭВ – кабели предназначены для пожарной сигнализации, только имеют экран.
ПНСВ – нагревательная проволока со стальным сердечником.
ПВ-1, ПВ-3 – провод с изоляцией из винила. Гибкость сердечника – класс 1.3.
ПВА – провод в виниловой оболочке (соединительный).
ШВВП – шнур с изоляцией из винила (плоский).
ПППП – провод плоский универсальный.
ПУГНП – провод гибкий плоский универсальный.
Отличие изделий с разным цветовым решением
Чтобы правильно использовать кабели, нужно их различать. Чтобы упростить эту задачу, есть кабель с цветовой маркировкой.
Для идентификации кабелей используйте коричневый, черный, красный, желтый, оранжевый, зеленый, фиолетовый. И синий, белый, серый, бирюзовый и розовый. Этот перечень устанавливается в соответствии с ГОСТ.
Синий провод для среднего или нейтрального провода.
Можно использовать различные комбинации цветов. Зелено-желтый цвет не может использоваться в других сочетаниях, кроме желто-зеленого сочетания, и используется для обозначения защитного нулевого проводника.
Если нулевая защитная совмещена с нулевой рабочей жилой, их обозначают либо по всей длине желто-зеленым сочетанием, а на концах – голубым или голубым по всей длине, а на заканчивается сочетанием желтого и зеленого.
Примеры обозначения жил:
1. Цветовое обозначение жил, изолированных поливинилхлоридным пластиком:
– Кабель трехжильный: черный, синий, коричневый или сочетание желтого и зеленого, черный, синий;
2. Цветовая маркировка существует также для трех одножильных кабелей, окрашенных в черный цвет:
– один кабель с синей этикеткой;
– один кабель без этикетки или с черной меткой;
– один кабель с коричневой маркировкой.
3. Обозначение цветом по функциональному назначению цепей:
– для проводников, имеющих силовые цепи, черный;
– для проводников, имеющих цепи управления, сигнализации и измерения тока, которые являются переменными, – красного цвета;
– для проводников, имеющих цепи управления, сигнализации и измерения постоянного тока, – синего цвета;
– для защитных нулевых проводников – сочетание желтого и зеленого цветов;
– для проводников, которые присоединяются к нулевому проводу и не предназначены для заземления, он синего цвета.
Бирки для надписей
Бирки для маркировки кабелей используются для маркировки контрольных и силовых проводов. Они изготовлены из полипропилена.
В случае наличия скрытых жил кабеля в стенах или трубах бирки маркирующие закрепляют на выходе и вводе кабеля, в колодцах и камерах блочной канализации и на распределительной коробке. В случае прокладки кабеля на каждой коробке или муфте, а также на конце устанавливаются маркировочные бирки. Для того чтобы прокладывать кабель во влажных помещениях, метки изготавливаются из пластика.
Теги:
– Трос маркировочный У-134;
– трос маркировочный У-153;
– Трос маркировочный У-135;
– Трос маркировочный У-136.
Наконечник
Итак, как видно из статьи, маркировка проводов и кабелей (ГОСТ, кстати, это то, на что потребитель должен обращать в первую очередь внимание при покупке) очень разнообразна. И обычному человеку будет непросто в этом разобраться. Поэтому советуем для работы с кабелями и проводами обращаться к специалистам. Будет хорошо, если в услуги этого мастера будет входить не только необходимая работа, но и покупка необходимого материала, чтобы вы не запутались. Если вы решили самостоятельно выполнить какие-либо работы, связанные с кабелями и проводами, то вам следует пожелать вам удачи в этом непростом деле!
Жила медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция
ПВХ-пластикат (жила с цветовой маркировкой)
Базовая компоновка
Изолированные жилы трехжильных кабелей скручены в жилу кабеля
Внутренняя оболочка
Изготавливается методом экструзии ПВХ-пластикатом или мелонаполненной невулканизированной резиной с заполнением наружных зазоров между изолированными жилами. Возможно заполнение наружных зазоров между круглыми изолированными жилами жгутами из негигроскопичных волокнистых или полимерных материалов с напуском скрепляющей ленты, поверх которых уложена экспрессивная внутренняя оболочка. Допускается оборачивать жилу кабеля слоем лент из полимерного материала, совместимого с материалами изоляции и внешней оболочки.
Лента
Изготавливается из ленты или лент из токопроводящей бумаги или из токопроводящей, синтетической ленты или из лент из нетканого материала.
Экран
Изготавливается из медных проволок и спирально наложенной медной ленты. Допускается оклейка экрана медными лентами.
Разделительный слой
Из полимерной ленты или нетканого материала.
Постельное белье
Для типов ВБВ, ВБВ изготавливается из поливинилхлоридного пластиката.
Бронирование кабеля
Проложен спирально двумя стальными, оцинкованными лентами. Возможна оклейка внахлест или продольно ПЭТ или полипропиленовой лентой.
Оболочка
ПВХ-пластикат.
6кВ АВВГ ВБВ АВБВ Кабель силовой с медным экраном и оболочкой из поливинилхлорида – Применение
Кабели предназначены для передачи и распределения электрической энергии при стационарной установке на номинальное переменное напряжение 6 кВ частоты 50 Гц для сетей с заземленная и изолированная нейтраль.
Могут прокладываться в сухих грунтах (песок, супесчано-глинистый и нормальный грунт влажностью 14%).
Технические данные:
Номинальное напряжение, кВ
6
Температура окружающей среды при эксплуатации кабеля, °
от – 50 до + 50
Минимальный радиус изгиба, диаметры кабеля
для многожильных
12
для одножильного
15
при установке с использованием специального шаблона
7,5
Кабели прокладывают при температуре (без предварительного подогрева), °, не ниже
Current-carrying conductors are manufactured single- or multi-wire according to the table
Type of токоведущая жила
Номинальное сечение жилы, мм 2
круглый
секторная
одинарный-
мульти-
одноместный-
мульти-
проволока
проволока
проволока
проволока
Медь
для одножильных кабелей
16 – 50
16 – 800
–
–
для многожильных кабелей
–
16 – 240
–
50 – 240
Алюминий
для одножильных кабелей
16 – 240
25 – 800
–
–
для многожильных кабелей
16 – 240
25 – 240
35 – 240
35 – 240
ТАБЛИЦА 2
Минимальное номинальное сечение медного экрана
Номинальное сечение, мм 2
Главный проводник
16-120
150-300
400
Экран
16
25
35
Упаковка и доставка:
Почему выбирают нас? 1. У нас есть большая производственная база и передовое производственное оборудование 2. Имеем конкурентоспособную цену и высокое качество 3. Отличное послепродажное обслуживание 4. Бесплатный выпуск: упаковочный лист, счет-фактура 5. Мощная технологическая команда 6. Строгая система обеспечения качества и совершенные средства тестирования 7. Современное технологическое оборудование 8. Своевременная доставка 9. A Наши продажи кабелей в Восточную Африку , Россия, Юго-Восточная Азия и т. д. 10. У нас хорошая репутация за рубежом
Часто задаваемые вопросы Q: Вы торговая компания или производитель? О: Мы фабрика.
В: Как долго длится ваша доставка? A: Обычно это 5-10 дней, если товар есть на складе. или 10-20 дней, если товара нет на складе, в зависимости от количества.
Q: Предоставляете ли вы образцы? это бесплатно или дополнительно? A: Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
В: Каковы ваши условия оплаты? A: 30% T/T заранее, 70% T/T остаток перед отгрузкой
*Чтобы указать точную цену, пожалуйста, сообщите нам необходимое количество кабеля. Большее количество, больше скидки готовы для вас! Любые потребности или вопросы, пожалуйста, свяжитесь со мной Мобильный телефон: +86-18339
6, мы будем более приятно обслуживать вас. Мы с нетерпением ждем вашего запроса и приятного сотрудничества.
Архив технических данных – R&M Electrical Group
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочного материала по электрическим проектам.
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочной информации по электрическим проектам.
Скачать в формате PDF
Правила береговой обработки Великобритании сложны и специфичны. Мы предлагаем внутреннее обучение и консультации, чтобы вы знали, каковы ваши обязанности и как соответствующие правила влияют на ваш бизнес.
Если вы работаете в нефтехимической промышленности, на специальных складах, со взрывчатыми веществами или в любой другой отрасли, где хранятся или используются пороговые количества опасных веществ, вам необходимо убедиться, что вы соответствуете требованиям Контроля за опасностью крупных аварий (1999 г.). ) (КОМАН) Регламент.
Базовая подготовка охватывает следующие области;
Соответствие функциональной безопасности [IEC61511]
Соответствие DSEAR/ATEX
Соответствие MCERTS
Все обучение разрабатывается с учетом ваших потребностей, и мы будем проводить его собственными силами, чтобы вы могли обучить столько сотрудников, сколько хотите, без необходимости организовывать поездки или транспорт.
Скачать в формате PDF
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за любую содержащуюся на ней информацию.
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочного материала по электрическим проектам.
Скачать в формате PDF
Таблицы выбора – трехфазные двигатели
Электродвигатели переменного тока – таблицы тока при полной нагрузке (приблизительно 1450 об/мин) (приведены в качестве руководства по выбору подходящего механизма управления MEM). Таблицы основаны на двигателях со средним КПД и коэффициентом мощности примерно 1450 об/мин. Двигатели с более высокой скоростью обычно потребляют меньший ток, чем указанный в таблице; в то время как двигатели с более низкой скоростью обычно потребляют более высокий ток. Могут возникнуть большие отклонения от этих цифр, особенно для однофазных двигателей, и инженеры должны, когда это возможно, определять фактическое значение f.l.c. по паспортной табличке двигателя в каждом случае.
Однофазные двигатели
НОМИНАЛЬНАЯ МОЩНОСТЬ ДВИГАТЕЛЯ
л.с.
ПРИБЛ. Ф.Л.К. НАПРЯЖЕНИЕ В ЛИНИИ
110 В~
220 В~
240 В~
0,07 кВт
1/12
2,4
1,2
1,1
0,1 кВт
1/8
3,3
1,6
1,5
0,12 кВт
1/6
3,8
1,9
1,7
0,18 кВт
1/4
4,5
2,3
2,1
0,25 кВт
1/3
5,8
2,9
2,6
0,37 кВт
1/2
7,9
3,9
3,6
0,56 кВт
3/4
11
5,5
5
0,75 кВт
1
15
7,3
6,7
1,1 кВт
1,5
21
10
9
1,5 кВт
2
26
13
12
2,2 кВт
3
37
19
17
3 кВт
4
49
24
22
3,7 кВт
5
54
27
25
4 кВт
5,5
60
30
27
5,5 кВт
7,5
85
41
38
7,5 кВт
10
110
55
50
Трехфазные двигатели
МОЩНОСТЬ ДВИГАТЕЛЯ
л. с.
908:50 ПРИБЛ. Ф.Л.К. НАПРЯЖЕНИЕ
220 В~
240 В~
380 В~
415 В~
550 В~
0,1 кВт
1/8
0,7
0,6
0,4
0,4
0,3
0,12 кВт
1/6
1
0,9
0,5
0,5
0,3
0,18 кВт
1/4
1,3
1,2
0,8
0,7
0,4
0,25 кВт
1/3
1,6
1,5
0,9
0,9
0,6
0,37 кВт
1/2
2,5
2,3
1,4
1,3
0,8
0,56 кВт
3/4
3,1
2,8
1,8
1,6
1,1
0,75 кВт
1
3,5
3,2
2
1,8
1,4
1,1 кВт
1,5
5
4,5
2,8
2,6
1,9
1,5 кВт
2
6,4
5,8
3,7
3,4
2,6
2,2 кВт
3
9,5
8,7
5,5
5
3,5
3,0 кВт
4
12
11
7
6,5
4,7
3,7 кВт
5
15
13
8
8
6
4,0 кВт
5,5
16
14
9
8
6
5,5 кВт
7,5
20
19
12
11
8
7,5 кВт
10
27
25
16
15
11
9,3 кВт
12,5
34
32
20
18
14
10 кВт
13,5
37
34
22
20
15
11 кВт
15
41
37
23
22
16
15 кВт
20
64
50
31
28
21
18 кВт
25
67
62
39
36
26
22 кВт
30
74
70
43
39
30
30 кВт
40
99
91
57
52
41
37 кВт
50
130
119
75
69
50
45 кВт
60
147
136
86
79
59
55 кВт
75
183
166
105
96
72
75 кВт
100
239
219
138
125
95
90 кВт
125
301
269
170
156
117
110 кВт
150
350
325
205
189
142
130 кВт
175
410
389
245
224
169
150 кВт
200
505
440
278
255
192
Скачать в формате PDF
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за любую содержащуюся на ней информацию.
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочного материала по электрическим проектам.
Скачать в формате PDF
Таблица 4E4A – Допустимая нагрузка по току в амперах
Таблица номинального тока для многожильных армированных кабелей
Кабели с термопластичной изоляцией и медью
Проводники при рабочей температуре 90°C Выдержка из IEE Wiring Regulations, 17th Edition
Температура воздуха,
90°C Рабочая температура проводника,
20°C Температура окружающего грунта
Площадь поперечного сечения проводника, мм² внутри/вокруг зданий.
Способ E – На открытом воздухе или на перфорированном кабельном лотке.
1 двухжильный* кабель, одинарный
1 трехжильный* или 1 четырехжильный
1 двухжильный* кабель, одинарный
1 трехжильный* или 1 четырехжильный
1 двухжильный* кабель, одиночный
1 трехжильный* или 1 четырехжильный
фаза переменного или постоянного тока
кабель трехфазный переменного тока
фаза переменного или постоянного тока
кабель трехфазный переменного тока
фаза переменного или постоянного тока
кабель трехфазный
1,5
27
23
25
21
29
25
2,5
36
31
33
28
39
33
4
49
42
43
36
52
44
6
62
53
53
44
66
56
10
85
73
71
58
90
78
16
110
94
91
75
115
99
25
146
124
116
96
152
131
35
180
154
139
115
188
162
50
219
187
164
135
228
197
70
279
238
203
167
291
251
95
338
289
239
197
354
304
120
392
335
271
223
410
353
150
451
386
306
251
472
406
185
515
441
343
281
539
463
240
607
520
395
324
636
546
300
698
599
446
365
732
628
400
787
673
847
728
Таблица 4E4B-Падение напряжения на ампер, на метр 70 ° C Проводник рабочая температура
Площадь проводящего перекрестного сечения MM²
Двухчастотный кабель, D. C.
Двух-CORE
CABLE, D.C.
Двух-CORE
.
Трех- или четырехжильный кабель трехфазного переменного тока
мВ/А/м
мВ/А/м
мВ/А/м
1,5
31
31
27
2,5
19
19
16
4
12
12
10
6
7,9
7,9
6,8
10
4,7
4,7
4,0
16
2,9
2,9
2,5
r
x
z
r
x
z
25
1,850
1,850
0,160
1,900
1,600
0,140
1,650
35
1,350
1,365
0,155
1,365
1,150
0,135
1,150
50
0. 980
0.990
0.155
1.000
0.860
0.135
0.870
70
0.670
0.670
0.150
0.690
0.590
0.130
0.600
95
0,490
0,500
0,150
0,520
0,473
0,130
0,450
120
0.390
0.400
0.145
0.420
0.340
0.130
0.380
150
0.310
0.320
0.145
0.350
0.280
0.125
0.300
185
0,250
0,260
0,145
0,290
0,220
0,125
0,260
240
0.195
0.200
0.140
0.240
0.175
0.125
0. 210
300
0.155
0.160
0.140
0.210
0.140
0.120
0.185
400
0,120
0,130
0,140
0,190
0,115
0,120
0,165
Скачать в формате PDF
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за какую-либо информацию, содержащуюся на них.
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочной информации по электрическим проектам.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за какую-либо информацию, содержащуюся на них.
Скачать в формате PDF
Синглы из ПВХ 6491x до BS6004
Таблица 4D1A-Одно ядро
70ºC Термопластичные изолированные кабели, нерумой, с или без оболочки (медные дирижеры)
-indirtor-cervore)
Conductor-Cervore)
-indirtor-cervore)
Conductor-Cervore)
-indirtor-cervort in ven-inder-in-cervort in. в теплоизоляционной стене и т.д.)
Эталонный метод B (заключен в кабелепровод на стене или в коробе и т. д.)
Эталонный метод C (прямой обрезан)
Эталонный метод F (на открытом воздухе или на перфорированном кабельном лотке, горизонтальном или вертикальном)
Соприкасающиеся
На расстоянии одного диаметра
2 кабеля, однофазные переменного или постоянного тока
3 или 4 кабеля, трехфазные переменного тока
2 кабеля, однофазные переменного или постоянного тока
3 или 4 кабеля, трехфазный переменный ток
2 кабеля, однофазный переменного или постоянного тока, плоский и соприкасающийся
3 или 4 кабеля, трехфазный переменный ток, плоский и соприкасающийся или тройной
2 кабеля, однофазный переменного или постоянного тока плоский
3 кабеля трехфазного переменного тока плоский
3 кабеля трехфазного переменного тока трилистник
2 кабеля однофазного переменного или постоянного тока или 3 кабеля трехфазного переменного тока плоский
мм2
А
А
А
А
А
А
А
А
А
А
А
1. 5
14.5
13.5
17.5
15.5
20
18
–
–
–
–
–
2.5
20
18
24
21
27
25
–
–
–
–
–
4
26
24
32
28
37
33
–
–
–
–
–
6
34
31
41
36
47
43
–
–
–
–
–
10
46
42
57
50
65
59
–
–
–
–
–
16
61
56
76
68
87
79
–
–
–
–
–
25
80
73
101
89
114
104
131
114
110
146
130
35
99
89
125
110
141
129
162
143
137
181
162
50
119
108
151
134
182
167
196
174
167
219
197
70
151
136
192
171
234
214
251
225
216
281
254
95
182
164
232
.
120
210
188
269
239
330
303
352
321
308
396
362
150
240
216
300
262
381
349
406
372
356
456
419
185
273
245
341
296
436
400
463
427
409
521
480
240
320
286
400
346
515
472
546
507
485
615
569
300
367
328
458
394
594
545
629
587
561
709
659
400
–
–
546
467
694
.
Таблица 4D1B
Рабочая температура проводника: 70 ° C
Падение напряжения (милливолт на AMPERE на метр)
Проводник. Проводник. Эталонные методы переменного тока A и Bn (заключены в кабелепровод или короб)
2 кабеля – однофазный переменный ток. Эталонные методы C и Fn (прямой зажим, на лотке или на открытом воздухе)
Соприкасающиеся кабели
Кабели на расстоянии*
мм2
мВ/А/м
мВ/А/м
мВ/А/м
мВ/А/м
1
44
44
44
44
1,5
29
29
29
29
2,5
18
18
18
18
4
11
11
11
11
6
7,3
7,3
7,3
7,3
10
4,4
4,4
4,4
4,4
16
2,8
2,8
2,8
2,8
r
x
z
r
x
z
r
x
25
1. 75
1.8
0.33
1.8
1.75
0.2
1.75
1.75
0.29
1.8
35
1,25
1,3
0,31
1,3
1,25
0,195
1,25
1,25
0,28
1,3
50
0.93
0.95
0.3
1
0.93
0.19
0.95
0.93
0.28
0.97
70
0.63
0.65
0.29
0.72
0.63
0.185
0.66
0.63
0.27
0.69
95
0.46
0.49
0.28
0.56
0.47
0.18
0.5
0.47
0.27
0.54
120
0.36
0.39
0. 27
0.47
0.37
0.175
0.41
0.37
0.26
0.45
150
0,29
0,31
0,27
0,41
0,3
0,175
0,34
0,29
0,26
0,39
185
0.23
0.25
0.27
0.37
0.24
0.17
0.29
0.24
0.26
0.35
240
0.18
0.195
0.26
0.33
0.185
0.165
0.25
0,185
0,25
0,31
300
0.145
0.16
0.26
0.31
0.15
0.165
0.22
0.15
0.25
0.29
400
0.105
0.13
0.26
0. 29
0.12
0.16
0.2
0.115
0.25
0.27
500
0.086
0.11
0.26
0.28
0.098
0.155
0.185
0.093
0.24
0.26
Пространства, превышающие один диаметр кабеля, приведут к большему падению напряжения
Таблица 41 дБ (продолжение)
Проводник -перекрестный сечение
3 или 4 Cables – и. В кабелепроводе или коробе)
3 или 4 кабеля – Трехфазный переменный ток, эталонный метод C и Fn (прямой зажим, на лотке или на открытом воздухе)
Соприкасающиеся кабели, трилистник
Соприкасающиеся кабели, плоские
Кабели с промежутками*, плоские
мм2
мВ/А/м
мВ/А/м
мВ/А/м
мВ/А/м
1
38
38
38
38
1,5
25
25
25
25
2,5
15
15
15
15
4
9,5
9,5
9,5
9,5
6
6,4
6,4
6,4
6,4
10
3,8
3,8
3,8
3,8
16
2,4
2,4
2,4
2,4
R
x
z
r
x
z
r
x
z
r
x
z
25
1. 5
0.29
1.55
1.5
0.175
1.5
1.5
0.25
1.55
1.5
0.32
1,55
35
1.1
0.27
1.1
1.1
0.17
1.1
0.24
1.1
1.1
1.1
0.32
1.15
50
0.81
0.26
0.85
0.8
0.165
0.82
0.8
0.24
0.84
0.8
0.32
0.86
70
0.56
0.25
0.61
0.55
0.16
0.57
0.55
0.24
0.6
0.55
0.31
0.63
95
0.42
0.24
0.48
0.41
0.155
0.43
0. 41
0.23
0.47
0.4
0.31
0.51
120
0.33
0.23
0.41
0.32
0.15
0.36
0.32
0.23
0.4
0.32
0.3
0.44
150
0.27
0.23
0.36
0.26
0.15
0.3
0.26
0.23
0.34
0.26
0.3
0.4
185
0.22
0.23
0.32
0.21
0.145
0.26
0.21
0.22
0.31
0.21
0.3
0.36
240
0.17
0.23
0.29
0.16
0.145
0.22
0.16
0.22
0.27
0.16
0.29
0. 34
300
0.14
0.23
0.27
0.13
0.14
0.19
0.13
0.22
0.25
0.13
0.29
0.32
400
0.12
0.22
0.25
0.105
0.14
0.175
0.105
0.21
0.24
0.1
0.29
0.31
500
0.1
0.22
0.25
0.086
0.135
0.16
0.086
0.21
0.23
0.081
0.29
0.3
Скачать в формате PDF
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочной информации по электрическим проектам.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за какую-либо информацию, содержащуюся на них.
Максимальная масса, поддерживаемая двойным гибким шнуром трехфазного переменного тока (см. Правила 522.7.2 и 559.6.1.5)
Постоянный ток или однофазный переменный ток
Трехфазный переменный ток
мм2
А
А
кг
0,5
3
3
2
0,75
6
6
3
1
10
10
5
1,25
13
–
5
1,5
16
16
5
2,5
25
20
5
4
32
25
5
РАСЧЕТНЫЙ КОЭФФИЦИЕНТ ДЛЯ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Шнуры с изоляцией из термопласта или термореактивной пластмассы 60ºC:
Температура окружающей среды
35ºC
40ºC
45ºC
50ºC
55ºC
Коэффициент рейтинга
0,91
0,82
0,71
0,58
0,41
Термопластичные или термореактивные изолированные шнуры, рассчитанные на 90ºC:
Температура окружающей среды
от 35ºC до 50ºC
55ºC до 50ºC
608500850 65°С
70°С
Коэффициент рейтинга
1
0,96
0,83
0,67
0,47
Стеклянные волокнистые шнуры:
Температура окружающей среды
35ºC до 150ºC
155ºC
160ºC
165ºC
160ºC
165ºC
160ºC
165ºC
160ºC
165ºC
160ºC
165ºC
160ºC.
Рейтинговый коэффициент
1
0,92
0,82
0,71
0,57
0,4
180ºC thermoplastic or thermosetting insulated cords:
Ambient temperature
35ºC to 120ºC
125ºC
130ºC
135ºC
140ºC
145ºC
Рейтинг Фактор
1
0,96
0,85
0,74
0,6
ПАДЕНИЕ НАПРЯЖЕНИЯ
Таблица 4F3B Рабочая температура проводника: 60ºC
Площадь поперечного сечения проводника
Постоянный или однофазный переменный ток
Трехфазный переменный ток
мм2
А
мВ/А/м
0,5
93
80
0,75
62
54
1
46
40
1,25
37
–
1,5
32
27
2,5
19
16
4
12
10
ПРИМЕЧАНИЕ: *Значения в таблице выше даны для термопластичных или термореактивных гибких шнуров с изоляцией при температуре 60ºC, а для других типов гибких шнуров они должны быть умножены на следующие коэффициенты:
ДЛЯ: 90ºC с термопластичной или термореактивной изоляцией
1,09
Термореактивная изоляция 180ºC
1,31
185ºC стекловолокно
1,43
Скачать в формате PDF
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочной информации по электрическим проектам.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за какую-либо информацию, содержащуюся на них.
Скачать в формате PDF
МНОГОЖИЛЬНЫЕ кабели с ПВХ изоляцией (НЕ бронированные, медные жилы)
Таблица 4D2A – Допустимая токовая нагрузка в амперах Таблица номинальных токов для многожильных кабелей при 70°C
* с защитным проводником или без него. Выдержка из Правил проводки IEE, 17-е издание 30°C Температура окружающего воздуха, 90°C Рабочая температура проводника, 30°C Температура окружающего грунта
Площадь поперечного сечения проводника mmu00b2
Метод A – Заключен в кабелепровод в изолированной стене.
Метод B – В кабелепроводе на стене или в коробе.
ЭТАЛОННЫЙ МЕТОД C – ПРЯМАЯ ЗАЖИМА
Метод E – На открытом воздухе или на перфорированном кабельном лотке.
1 двухжильный* кабель, одинарный
1 трехжильный* или 1 четырехжильный
1 двухжильный* кабель, одинарный
1 трехжильный* или 1 четырехжильный
1 двухжильный* кабель, одиночный
1 трехжильный * или 1 четырехжильный
1 двухжильный* кабель, одиночный
1 трехжильный* или 1 четырехжильный
фаза переменного или постоянного тока
кабель трехфазный переменного тока
фаза переменного или постоянного тока
кабель трехфазный переменного тока
фаза переменного или постоянного тока
кабель переменного тока трехфазный0403
фаза переменного или постоянного тока
кабель, трехфазный переменный ток
1
11
10
13
11,5
15
13,5
17
14. 5
1.5
14
13
16.5
15
19.5
17.5
22
18.5
2,5
18,5
17,5
23
20
27
24
30
25
4
25
23
30
27
36
32
40904 30
30 40
6
32
29
38
34
46
41
31
031
10
43
39
52
46
63
57
70
60
16
57
52
69
62
85
76
04
04 94
25
75
68
90
80
112
96
119
35
92
83
111
99
138
119 3 10903 138
119 3 119 10903 148490 40403
50
110
99
133
118
168
144
180
153
70
139
125
168
149
213
184
232
1
232
1
03
232
1
232
1
232
1
232
184
232
95
167
150
201
179
258
223
282
238
120
192
172
232
206
299
259
328
276
328
276
328
276
328
276
328
276
3
328
328
.
150
219
196
258
225
344
299
379
319
185
248
223
294
255
392
341
434
0 341
434
6464664664400 341
434
341 341
434
0 341 341
434
0 341
434
341
434
.
240
291
261
344
297
461
403
514
430
300
334
298
394
339
530
464
593
497
400
–
–
470
402
634
557
715
597
Таблица 4D2B – Падение напряжения на ампер на метр Рабочая температура проводника 70°C
Сечение проводника
2-жильный кабель постоянного тока
2-жильный кабель, однофазный переменный ток 905
1 90
3- или 4-жильный кабель трехфазного переменного тока
мВ/А/м
мВ/А/м
мВ/А/м
1
44
44
38
1,5
29
29
25
2,5
18
18
15
4
11
11
9,5
6
7,3
7,3
6,4
10
4,4
4,4
3,8
16
2,8
2,8
2,4
r
x
z
r
x
z
25
1,75
1,75
0,17
1,75
1,5
5
0,145
03
35
1,25
1,25
0,165
1,25
1,1
1 904 1 04 0,145 90
50
0,93
0,93
0,165
0,94
0,8
3 0
0,14 904
70
0,63
0,63
0,16
0,65
0,55
907 40 3 0,13 9044
95
0,46
0,47
0,155
0,5
0,41
0,135
0,43
120
0. 36
0.38
0.155
0.41
0.33
0.135
0.35
150
0,29
0,3
0,155
0,34
0,26
9 090 904 40404 40400 0,13 900
185
0,23
0,25
0,15
0,29
0,21
0,13
0,25
240
0,18
0,19
0,15
0,24
0,165
4 0409 0,13 9
300
0.145
0.155
0.145
0.21
0.135
0.13
0.185
400
0,105
0,115
0,145
0,185
0,1
0,125
0,16
Скачать в формате PDF
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочной информации по электрическим проектам.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за какую-либо информацию, содержащуюся на них.
Скачать в формате PDF
ТАБЛИЦА 4G1A Кабели с минеральной изоляцией из термопластика, покрытые или не покрытые и открытые для контакта (медные жилы и оболочка)
30°C Температура окружающего воздуха 70°C Рабочая температура проводника
Допустимая токовая нагрузка (ампер)
Площадь поперечного сечения проводника
Эталонный метод C (прямой обрезанный)
Эталонный метод E, F или G
однофазный переменный или постоянный ток
трехфазный переменный ток
однофазный переменный или постоянный ток
трехфазный переменный ток
2 одножильных кабеля соприкасающихся или 1 2-жильный кабель
3 одножильных кабеля в форме трилистника или 1 3-жильный или 4-жильный кабель
3 одножильных кабеля, плоских и соприкасающихся, горизонтальных или вертикальных
2 одножильных кабеля соприкасающиеся кабели или 1 2-жильный кабель
3 одножильных кабеля в трилистнике или 1 3-жильный или 4-жильный кабель
3 одножильных кабеля, плоских и соприкасающихся, горизонтальных или вертикальных
3 одножильных кабеля, плоских и расположенных на расстоянии одного диаметра кабеля
вертикальный
горизонтальный
ЛЕГКИЙ РЕЖИМ 500 В
1
18,5
15
17
19,5
16,5
18
20
23
3
1,5
23
19
21
25
21
23
26
29
2,5
31
26
29
33
28
31
304
34
4
40
35
38
44
37
41
030 45
ТЯЖЕЛЫЙ РЕЖИМ 750 В
1
19,5
16
18
21
17,5
20
22
25
1,5
25
21
23
26
22
30 4
28
2,5
34
28
31
36
30
34 4
37
4
45
37
41
47
40
45
49
56
6
57
48
52
60
51
57
30
32 62
10
77
65
70
82
69
77 50403 9 09
34
16
102
86
92
109
92
102
110
125
25
133
112
120
142
120
132
142
162
142
162
142
.
35
163
.
50
202
169
181
215
182
198
213
242
70
247
207
221
264
223
241
259
294
95
296
249
264
317
267
289
309
351
309
351
309
351
309
351
309
351
904b
120
340
286
303
364
308
331
353
402
150
388
327
346
416
352
377
400
454
185
440
371
392
472
399
426
446
507
240
514
434
457
552
466
496
497
565
Примечания: Для одножильных кабелей предполагается, что оболочки цепи соединены вместе на обоих концах. Для неизолированных кабелей, подвергающихся прикосновению, табличные значения следует умножить на 0,9.
ТАБЛИЦА 4G2A Неизолированные кабели с минеральной изоляцией, не соприкасающиеся с горючими материалами (медные жилы и оболочка)
Допустимая нагрузка по току (ампер)
30°C Температура окружающего воздуха, 105°C Рабочая температура проводника,
Площадь поперечного сечения проводника
Однофазный переменный или постоянный ток
Трехфазный переменный ток
Однофазный переменный или постоянный ток
Трехфазный переменный ток
2 одножильных кабеля или 1 двухжильный кабель
3 одножильных кабеля в трилистнике или 1 3- или 4-жильный кабель
3 одножильных кабеля, плоских и соприкасающихся, горизонтальных или вертикальных
2 одножильных кабеля, соприкасающихся или 12-жильных кабелей
3 одножильных кабеля в трилистник или 1 3-жильный или 4-жильный кабель
3 одножильных кабеля, плоских и соприкасающихся
3 одножильных кабеля, плоских и разнесенных на один диаметр кабеля
вертикальный
горизонтальный
ЛЕГКИЙ РЕЖИМ 500 В
1
22
19
21
24
21
23
36 26
1,5
28
24
27
31
26
30 4
33
2,5
38
33
36
41
35
30 4
43
4
51
44
47
54
46
51
56
64
ТЯЖЕЛЫЙ РЕЖИМ 750 В
1
24
20
24
26
22
4 3 30
38 28
1,5
31
26
30
33
28
32 4
35
2,5
42
35
41
45
38
43
0 3 04
3 3
3
4
55
47
53
60
50
56
70
0 61 61
6
70
59
67
76
64
71
0 39 8
78
10
96
81
91
104
87
96
105
120
16
127
107
119
137
115
127
137
157
137
157
03
137
157
.
25
166
140
154
179
150
164
178
20400
178
20400
903
178
20400
178
204009009
178
20400 164
178
20400 164
178
20
164
35
203
171
187
220
184
200
216
248
50
251
212
230
272
228
247
266
30400 9047
266
30400
266
30400 9047
266
30400 9047
266
30400 247
266
30900 247
266
70
307
260
280
333
279
300
323
370 3703030303030303030303030303030303030 300
.
95
369
312
334
400
335
359
385
441
120
424
359
383
460
385
411
441
505
150
485
410
435
526
441
469
498
565
185
550
465
492
596
500
530
557
629
240
643
544
572
.
Скачать в формате PDF
Опубликовано 13 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочной информации по электрическим проектам.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за какую-либо информацию, содержащуюся на них.
Скачать в формате PDF
Спецификация для Hyper-Data 2000
Многожильный сетевой кабель CAT6 UTP LSZH
Спец. № S6 Версия: B Дата: 25 марта 2008 г.
TIA/EIA-568-B.2-1: Соединительный кабель (многожильный), 24 AWG x 4P
1. Проводник:
Многопроволочная медь (7 x 32 AWG)
2. Изоляция:
HDPE (CMI-75E) Номинальная толщина стенки: 0,178 мм Мин. Толщина: 0,153 мм
3. Цветовой код:
Пара 1: синий и белый/синий Пара 2: оранжевый и белый/оранжевый Пара 3: зеленый и белый/зеленый Пара 4: коричневый и белый /Коричневый
4. Оболочка (серая):
75°C LSZH Компаунд Номинальная толщина стенки: 0,585 мм 905:39 Мин. Толщина: 0,458 мм Общий диаметр: 5,8 мм ± 0,3 мм
Небаланс емкости сопротивления: 5% Несимметрия емкости пара-земля: 330 пФ/100 м Макс. Сопротивление проводника: 14,00 Ом/100 м 20o Макс. Взаимная емкость: 5,6 нФ/м Макс. Искровой тест: 2,5 кВ Номинальная скорость распространения (NVP): 69%
Соответствует RoHS
Частота МГц
Прим. Многожильный
Pr-Pr NEXT
PS NEXT
Задержка проп.
1
2.4
74,3
72,3
538,5
45
20
45
20
45
20
.
45
20
45
20
.
10
7,1
59,3
57,3
545
45
25
47,8
44,8
20
10.2
54.8
52.8
539.9
45
25
41.8
38.8
31.25
12.8
51. 9
49.9
540.2
45
23.3
37.9
34.9
62.5
18.5
47.4
45.4
540.8
45
20.7
31.9
28.9
100
23.8
44.3
42.3
541.4
45
19
27.8
24.8
200
34,8
39,8
37,8
542,5
45
16,4
21,8
16.4
21,8
16.4
21,8
16.4
21,8
0403
250
39.4
38.3
36.3
543
45
15.6
19.8
16.8
Скачать в формате PDF
Опубликовано 12 октября 2018 г. автором david –
Технические ресурсы
Мы собрали ряд технических ресурсов для использования в качестве справочной информации по электрическим проектам.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Информация на этой странице и в PDF-файле предназначена только для информации, и R&M Electrical Group Ltd не несет ответственности за какую-либо информацию, содержащуюся на них.
Скачать в формате PDF
ПРЕДУПРЕЖДЕНИЕ: Несмотря на то, что при составлении этой таблицы были приняты все необходимые меры, она предназначена только для справки. Перед выбором сальника необходимо проверить размеры кабеля.
РАЗМЕР ПРОВОДНИКА (ММ КВАДРАТИЧНЫЙ)
№. СЕРДЕЧНИКОВ
ВНУТРЕННЯЯ
НАРУЖНАЯ
РАЗМЕР НАКЛАДКИ
BW САЛЬНИК
САЛЬНИК CW
1,5
2
20S
20/16
5
3
20S
20/16
6
4
20S
20S
6
7
20S
20S
7
12
20
20
8
19
25
25
10
27
32
32
11
37
32
32
12
48
32
32
14
2,5
2
20S
20S
6
3
20S
20S
6
4
20S
20S
6
7
20
20
7
12
25
25
9
19
25
25
11
27
32
32
12
37
32
32
14
48
40
40
16
4
2
20S
20S
6
3
20S
20S
6
4
20
20
7
7
20
20
8
12
25
25
10
19
32
32
12
27
40
40
14
6
2
20S
20S
7
3
20
20
7
4
20
20
8
10
2
20
20
8
3
25
25
8
4
25
25
8
16
2
25
25
9
3
25
25
10
4
25
25
11
25
2
25
25
9
3
32
32
10
4
32
32
12
35
2
32
32
12
3
32
32
12
4
32
32
14
50
2
32
32
12
3
32
32
12
4
32
32
14
Скачать в формате PDF
особенности применения, можно ли использовать для скрытой проводки
Содержание статьи:
Провод ПВА: расшифровка и применение
ПВА – кабель или провод
Технические характеристики
Какие нормативные документы регламентируют применение
Особенности монтажа
Как выбрать ПВА
Кабель ВВГ
в сравнении с ПВА
Преимущества и недостатки ПВА
Растет количество технологически новых бытовых приборов и инструментов. Соответственно, возникает необходимость приобрести кабель для подключения к сети. Важно знать, как выбрать прочную, гибкую и пожаробезопасную проволоку ПВА.
Провод ПВА: расшифровка и применение
Пример маркировки провода ПВА
Оптимальный вариант для бытовых условий, что делает его особенно популярным. Аббревиатура указывает на следующие его характеристики: «П» — провод, «Б» — виниловая изоляция; «С» — соединительный. Изделие круглое в сечении.
Есть опции, помеченные PVSP. При этом жилки параллельны, а форма их на разрезе овальная. Его часто называют плоским. Маркировку ПВС-Т можно расшифровать как эксплуатацию в условиях повышенной влажности. Провод ПВСН указывает на то, что изделие относится к пятому классу гибкости. Отсутствие буквы «А» вначале говорит о том, что жилы медные.
Его можно использовать при изготовлении инструментов и электроприборов, а также во всех сферах человеческой деятельности:
подключение и ремонт бытовых приборов;
Устройство временной электропроводки в жилых и бытовых помещениях;
в качестве соединительного, удлинительного кабеля для различных нужд;
блок питания для малой сельскохозяйственной и садовой техники;
в производстве, для оборудования с высоким энергопотреблением.
Является конструктивным элементом практически всех бытовых приборов и слесарных инструментов.
ПВС кабель или провод
ПВС трехпроводного исполнения
ПВА – один из наиболее распространенных видов, который может применяться для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволок, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных жил может быть коричневой, белой, красной или черной. Ноль окрашен в голубой или синий цвет. Изоляция заземлителя желто-зеленая. Общая оболочка также имеет широкую гамму цветов.
Вариантов очень много, они отличаются следующими параметрами:
Внешний имеет три жилы – фаза, ноль, заземление. Удобен для подачи питания от внешнего трансформатора на распределительный щит в помещении.
Внутренняя проволока устроена так же. Не имеет защиты от климатических условий и сырости. Его можно использовать в помещении.
Медь
– высокопрочная, имеет низкое сопротивление и повышенную электропроводность, устойчива к коррозии.
Преимуществом алюминия является цена. Обработка глиноземом увеличивает срок службы.
Расшифровывают маркировку других разновидностей следующим образом:
Т – устойчивость к плесени и грибкам;
Б – бронированный трос;
U – повышает температурный минимум;
ПС – самозатухающий снаряд;
Г – без изоляции;
СП – мощность;
Т – кабель телефонный.
Также провод делится на размеры по количеству жил, весу и профилю в сечении.
Технические характеристики
Таблица основных параметров провода ПВС
Основными являются эксплуатационные данные, количество и сечение жил. Для всех типов действуют одинаковые характеристики:
максимально допустимое напряжение 450 вольт;
предназначен для сетей, где ток частотой до 50 Гц;
допустимый нагрев активной зоны до 70°, термостойкость – класс Y;
класс огнестойкости
– стандартный;
рабочая температура от – 20°С до +40°С.
Проволока имеет повышенную механическую прочность, высокие резистивные параметры. Он способен выдержать до 30 тысяч изгибов.
Какие нормативные документы регламентируют применение
Удлинитель бытовой
При изготовлении ПВА руководствуются требованиями ГОСТ 7399-97. Раздел включает основную информацию об ассортименте, перечень тестов, требования безопасности. Технический стандарт регулирует основные механические и электрические пороговые данные. Изготовитель может изменять отдельные конкретные числа в установленных допустимых пределах.
По ГОСТу провод по количеству жил может иметь 4 исполнения. Площадь поперечного сечения жил варьируется от 0,75 до 16 мм2. Продукцию с максимальными параметрами выпускают только кабельные заводы.
По нормам скрутку проволоки 0,75–2,5 мм2 следует производить влево, без наполнителя.
При работе в мобильном положении срок эксплуатации 6 лет. В статическом режиме услуга может длиться до 10 лет.
Особенности монтажа
При подключении к торговому автомату, вилке и другому устройству концы оголены, зачищены. Согласно ПУЭ провода соединяются обжимным наконечником.
При прокладке сети на улице необходимо учитывать колебания температуры, влажности, негативное воздействие УФ-лучей, риск механических повреждений. Основными требованиями являются прочность, гигроскопичность и устойчивость к горению. Наружная прокладка выполняется в гофротрубах, которые крепятся к стене или другим стационарным предметам.
ПВС не предназначен для укладки в грунт. В крайнем случае его можно спрятать внутри двустенной трубы. При монтаже во влажном помещении необходимо соблюдать правила подключения. Скручивание не допускается. Оптимальный вариант – использовать термоусадочную трубку.
Как выбрать ПВС
Описание технических характеристик позволяет выбрать товар в соответствии с требованиями и условиями эксплуатации. Выпускают кабель длиной 10 метров в бухтах. Стоимость метра зависит от количества жил и сечения, качества изготовления и производителя.
В быту достаточно трехжильного провода. Выбирается в зависимости от мощности подключаемого оборудования. На рынке много подделок, поэтому желательно самостоятельно проверить основные параметры. Чтобы не приобрести контрафактный товар, необходимо проверить сертификат соответствия.
В промышленных целях важно наличие заземляющего проводника. Для таких электроустановок в основном используется четырехжильный медный кабель.
Кабель ВВГ в сравнении с ПВА
Сравнительная таблица кабеля ВВГ и провода ПВА
Кабель ВВГ имеет хорошие качества и относительно невысокую цену. Его назначение – сети переменного тока: напряжением от 660 до 3000 В, рабочим напряжением от 1 кВт до 3,5 кВт. Может иметь от 2 до 6 жил, сечение жилы 1,5 – 250 мм2.
Имеют одинаковые медные токопроводящие жилы и изоляцию из ПВХ. Основное отличие в классе гибкости. ПВА эластичен и относится к 5 классу. Кабель ВВГ относится к 1 или 2 классу. От этого зависит диаметр проволоки и их количество в жиле. Например, кабель ВВГ 1 класса гибкости сечением 2,5 мм2 может иметь только одну жилу диаметром 1,78 мм. Тот же ПВА будет состоять из 50 проволок диаметром 0,25 мм.
Продукт имеет другой профиль. Вены малого диаметра круглые, большого – секторные. Еще одно отличие заключается в толщине изоляционного материала и оболочки. Для кабеля толщина внутреннего слоя 0,8 мм, внешнего 1,5. Для ПВС соответственно 0,8 и 1,1 мм.
Существуют различные модификации кабеля ВВГ. Возможна скрытая проводка в помещении. Используется для наружной установки. Воздушный или подземный силовой кабель нуждается в дополнительной защите гофрированным рукавом.
Достоинства и недостатки ПВА
Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму
Основное преимущество – относительно легкий вес, мягкость и гибкость шнура. Это дает возможность прокладки в сложные системы, конструкции с крутым радиусом перехода, большим количеством изгибов и поворотов.
Может применяться в электрических сетях на 220 и 380 вольт. Провод имеет стандартный класс огнестойкости. Изоляционный материал не воспламеняется от внешнего пламени и не поддерживает горение.
С ним не рекомендуется выполнять скрытый монтаж, так как срок службы не более 6 лет. Имея круглое сечение, неудобен для установки под штукатурку.
ПВС широко применяется и пользуется большим спросом у покупателей. Однако для электропроводки лучше выбрать наиболее подходящий для этих целей кабель ВВГ, ВВГнг или другой аналог.
Силовые кабели и проводники – ID:5bdd3
622
СОДЕРЖАНИЕ 1. СИЛОВЫЕ КАБЕЛИ С ТЕРМОПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ 2. СИЛОВЫЕ КАБЕЛИ С ПОПЕРЕЧНОЙ ПОЛИЭТИЛЕНОВОЙ (XLPE) ИЗОЛЯЦИЕЙ 3. СИЛОВЫЕ КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ 4. ЭЛЕКТРИЧЕСКИЕ СИЛОВЫЕ ИЗОЛИРОВАННЫЕ КАБЕЛИ И ГИБКИЕ ШНУРЫ КАБЕЛИ СИЛОВЫЕ В МЕТАЛЛИЧЕСКОЙ ОБОЛОЧКЕ
1. КАБЕЛИ СИЛОВЫЕ С ТЕРМОПЛАСТИКОВОЙ ИЗОЛЯЦИЕЙ 1.1. КАБЕЛИ СИЛОВЫЕ НИЗКОГО НАПРЯЖЕНИЯ С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ С ПОЛИвинилхлоридом, 1 кВ 1.2. КАБЕЛИ СИЛОВЫЕ НИЗКОВОЛЬТНОГО И СРЕДНЕГО НАПРЯЖЕНИЯ С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ И СТАЛЬНОЙ БРОНИРОВАНОЙ С ПОЛИвинилхлоридной изоляцией, 1 И 6 кВ 1.3. КАБЕЛИ СИЛОВЫЕ СРЕДНЕГО НАПРЯЖЕНИЯ С ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ С ПОЛИвинилхлоридом, 10 кВ 1.4. КАБЕЛИ СПЕЦИАЛЬНОГО ПРИМЕНЕНИЯ
Кабельная жила : Жилы уложены. Оболочка: Бесшовная трубка из поливинилхлоридного пластиката черного цвета. 500 мм 1.1 Силовой кабель с изоляцией и оболочкой из ПВХ. Жила .1. сектор 2 2 1. 2 Секторный провод для 35 мм и более . AL/ПВХ/ПВХ NYY. АВВГ. Заполнение невулканизированной резиной для проводов круглого сечения. Применение : Для распределения электроэнергии в городских сетях. AL / PVC / PVC PP00 .5-61 жилы * ** 2 СПЕЦИФИКАЦИЯ IEC 60502 JUS N. сектор круговой.двухжильный .четырехжильный . 1 кВ 1,50 мм 2 Примечание ** круглая круглая круглая.5 мм круглая 1,5 . Жила: Токопроводящая жила изолирована бесшовным слоем ПВХ-компаунда.1 НИЗКОВОЛЬТНЫЕ СИЛОВЫЕ КАБЕЛИ С ПВХ-ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ. НАЙЫ ВВГ .400 мм 2 2 2 1. КВВГ . КОНСТРУКЦИЯ AKVVG : Проводник : Проволока или мягкая отожженная многопроволочная медь или алюминий. промышленные установки.5 мм только для медного провода.одножильный .3 1/2 . 1 кВ ТИП ПВХ/ПВХ.400 мм 1. Номинальное напряжение 1 кВ Количество жил .220 BS 6346 VDE 0276 ГОСТ 16442 ГОСТ 1508 Сечение* 1. .5 и 2. ПП00-А ПВХ/ПВХ.5 .5 . 400 мм 25 . сектор круговой.трехжильный .5 . Промежутки заполнены нитями ПВХ и перекрыты лентами ПВХ. тепловые и гидроэлектростанции.1.C5.
НАЙЦИ.5 . AL / PVC / PVC .5 .50 мм 2 СПЕЦИФИКАЦИЯ IEC 60502 JUS N.1. Промежутки заполнены нитями ПВХ и перекрыты лентами ПВХ.S PP40 . Концентрический проводник: Бандаж из медной проволоки с контрспиралью из медной ленты. 300 мм 1. Алюминий/ПВХ/ПВХ. PP40-A ПВХ/ПВХ. Заполнение невулканизированной резиной для проводов круглого сечения. AKVVG∃ КОНСТРУКЦИЯ : Токопроводящая жила : Проволока или мягкая отожженная многопроволочная медь или алюминий. Четыре жилы Сечение 1. секторное круглое. Жила: Токопроводящая жила изолирована бесшовным слоем ПВХ пластиката.С5.300 мм 1.С.5. NYCWY .S NYCY .S. Номинальное напряжение 1 кВ Количество жил .5 .1. сектор 2 2 2 1.2 Кабель силовой с ПВХ изоляцией и оболочкой с концентрической жилой.одножильный .двухжильный . Кабельная жила: Жилы уложены. Применение: Для распределения электроэнергии низкого напряжения в городских сетях и местах, где требуется электрозащита. 300 мм. Трехжильный. 1 кВ ТИП ПВХ/ПВХ. Оболочка: бесшовная трубка из поливинилхлоридного пластиката черного цвета. НАЙЧВЙ КВВГ∃ .
ядро .2. сектор круговой 2 2 1,5 .трехжильный . Промежутки заполнены нитями ПВХ и перекрыты лентами ПВХ. Кабельная жила: Жилы уложены. сектор круговой. Оболочка: бесшовная трубка из поливинилхлоридного пластиката черного цвета. ВВБГ .C5.300 мм2 круглый .5 . НАЙБИ. AKVBbŠv КОНСТРУКЦИЯ : Проводник : Проволока или мягкая отожженная многопроволочная медь или алюминий.50 мм 2 СПЕЦИФИКАЦИЯ IEC 60502 JUS N.400 мм 1.5 . Заполнение невулканизированной резиной для проводов круглого сечения.5 мм 2 Номинальное напряжение 6 кВ . Механическая защита: Броня из двух стальных лент с двумя слоями пропитанной бумаги под ней.220 BS 6346 VDE 0271 ГОСТ 16442 ГОСТ 1508 Примечание циркуляр.5. Алюминий/ПВХ/ДТА/ПВХ NYBY .1 Силовой кабель с ПВХ изоляцией и оболочкой, армированный стальной лентой, на 1 и 6 кВ ТИП ПВХ/ДТА/ПВХ. Жила: Проводник изолирован бесшовным слоем ПВХ-компаунда. Четырехжильный. 2400 мм 25 . Применение : Для распределения электроэнергии в городских сетях и промышленных предприятиях и местах, где возможны механические повреждения. 1.5 .2 НИЗКОГО И СРЕДНЕГО НАПРЯЖЕНИЯ СИЛОВЫЕ КАБЕЛИ С ПВХ ИЗОЛЯЦИЕЙ, ОБОЛОЧКОЙ И СТАЛЬНОЙ БРОНИРОВАНОЙ. 500 мм 1. Количество жил Сечение Номинальное напряжение 1 кВ .61 жила 25 . сектор круговой. 400 мм 2 2 1. 1 А 6 кВ 1. Напряжение постоянного тока круговой круговой. Алюминий/ПВХ/ДТА/ПВХ PP41. ВБбШв . PP41-A PVC/DTA/PVC .двужильный .одножильный . AVBbŠv KVBbŠv .3 1/2 .трехжильный 16 .
Укладка прямо в землю.двухжильный .C5.5 .трехжильный .четырехжильный . сектор круговой.5 . сектор круговой. AL / PVC / SWA / PVC PP44 .50 мм 2 2 СПЕЦИФИКАЦИЯ IEC 60502 JUS N. трехжильный 16 . ВПб[в . вертикальные шахтные стволы и гидроэлектростанции. Применение: Для распределения электроэнергии в городских сетях и в местах, где возможны механические нагрузки.5. 2.5 . 1 и 6 кВ ТИП PVC / SWA / PVC .400 мм 2 2 1. Жила кабеля: Жилы уложены внахлест. Жила: Токопроводящая жила изолирована бесшовным слоем ПВХ пластиката.400 мм 1.2. Количество жил Сечение Номинальное напряжение 1 кВ . Напряжение постоянного тока круговое круговое.одноядерное. AL/ПВХ/SWA/ПВХ NYRGBY. НАЙРГБЫ.300 мм 2 круглые . КОНСТРУКЦИЯ AVPb[v : Проводник : Провод или мягкая отожженная многопроволочная медь или алюминий.5 . Механическая защита: Броня из круглой стальной оцинкованной проволоки. 500 мм2 1,61 жилы 25 .220 BS 6346 VDE 0271 ГОСТ 16442 Примечание циркуляр.1. Оболочка : Трубка бесшовная из поливинилхлоридного пластиката черного цвета .400 мм 25 . PP44-A ПВХ/SWA/ПВХ .3 1/2 . сектор круговой 1.ядро . Заполнение невулканизированной резиной для проводов круглого сечения. Междоузлия заполнены нитями ПВХ и перекрыты лентами ПВХ.5 мм 2 Номинальное напряжение 6 кВ .2 Кабель силовой с изоляцией и оболочкой из ПВХ, армированный стальными круглыми проволоками.
400 мм2 25 .220 BS 6346 VDE 0271 ГОСТ 16442 Примечание циркулярное. Применение : Для распределения электроэнергии в городских сетях и шахтах, где ожидаются механические нагрузки. двухжильный .1.3 1/2 . Подходит для вертикальной укладки. Механическая защита: Плоская оцинкованная стальная проволочная броня. 3 Силовой кабель с изоляцией и оболочкой из ПВХ, армированный плоскими стальными проволоками. Одножильный. КОНСТРУКЦИЯ AVPb[v : Проводник : Проволока или мягкая отожженная многопроволочная медь или алюминий. Жила: Токопроводящая жила, изолированная бесшовным слоем из поливинилхлоридного пластиката. Круглая сечением 300 мм2. Укладка прямо в землю. Оболочка: Бесшовная трубка из поливинилхлоридного пластиката черного цвета. 2.четырехжильный 50,400 мм 2 4,50 мм 2 СПЕЦИФИКАЦИЯ IEC 60502 JUS N. Количество жил Сечение Номинальное напряжение 1 кВ .трехжильный . PP45-A ПВХ/SWA/ПВХ. Алюминий/ПВХ/SWA/ПВХ PP45. Напряжение постоянного тока круговое круговое.500 мм2 6 . НАЙФГБЫ. сектор круговой. Заполнение невулканизированной резиной для проводов круглого сечения. Кабельная жила: Жилы уложены. сектор 4 . Промежутки заполнены нитями ПВХ и перекрыты лентами ПВХ. AL/ПВХ/SWA/ПВХ NYFGBY. ВПб[в .трехжильный 16 .С5. 1 и 6 кВ ТИП PVC/SWA/PVC.Жила .400 мм2 Номинальное напряжение 6 кВ. сектор круговой.
PHP48-A NYSEY . НАЙСЕЙ. Оболочка : Бесшовная трубка из поливинилхлоридного пластиката красного цвета. 1 Силовой кабель с изоляцией и оболочкой из ПВХ с электрической защитой каждой жилы. C5.300 мм 16 .одножильный. Полости заполнены подходящим пломбировочным материалом. Применение : Для подключения генераторов на электростанциях. Трехжильный Сечение 16 . для вторичных цепей от трансформаторов до распределительных в стали Номинальное напряжение 10 кВ Количество жил . КОНСТРУКЦИЯ : Проводник : Провод или мягкая отожженная многопроволочная медь или алюминий .300 мм 2 2 СПЕЦИФИКАЦИЯ IEC 60502 JUS N.220 VDE 0271 Обратите внимание , круглый круглый . Электрическая защита: медные ленты или провода, спирально намотанные на изоляцию. Кабельная жила: Жилы уложены. 10кВ 1.3.1.3 СИЛОВЫЕ КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ С ПВХ-ИЗОЛЯЦИЕЙ И ОБОЛОЧКОЙ.S .S PHP48 . Алюминий/ПВХ/ПВХ. 10 кВ ТИП ПВХ/ПВХ. Жила: Проводник изолирован бесшовным слоем высококачественного ПВХ-компаунда с полупроводящим слоем под изоляцией.
1.3.2 Кабель силовой с изоляцией и оболочкой из ПВХ с электрозащитой по каждой жиле, армированной стальной лентой, 10 кВ ТИП ПВХ/ДТА/ПВХ-С, AL/ПВХ/ДТА/ПВХ-С PHP81, PHP81-A NYSEYBY, NAYSEYBY КОНСТРУКЦИЯ: Проводник: Проволока или мягкая отожженная многопроволочная медь или алюминий. Жила: Проводник изолирован бесшовным слоем высококачественного ПВХ-компаунда с полупроводящим слоем под изоляцией. Электрическая защита: медные ленты или провода, спирально намотанные на изоляцию. Кабельная жила: Жилы уложены. Полости заполнены подходящим пломбировочным материалом. Механическая защита: Броня из двух стальных лент. Оболочка: бесшовная трубка из поливинилхлоридного пластиката красного цвета. Применение: Для распределения высокого напряжения в городских сетях, на промышленных предприятиях, где требуется повышенная электрическая и механическая защита. Номинальное напряжение 10 кВ Количество жил – одножильный – трехжильный Сечение 16 – 300 мм 16 – 300 мм 2 2
СПЕЦИФИКАЦИЯ IEC 60502 JUS N.C5.220 VDE 0271
Примечание круговой круговой
1.3.3 Кабель силовой с изоляцией и оболочкой из ПВХ с электрозащитой по каждой жиле, армированной стальной круглой проволокой, 10 кВ ТИП PVC/SWA/PVC-S, AL/PVC/SWA/PVC-S PHP84, PHP84-A NYSEYRGY, NAYSEYRGY CONSTRUCTION : Проводник : Провод или мягкая отожженная многопроволочная медь или алюминий. Жила: Проводник изолирован бесшовным слоем высококачественного ПВХ-компаунда с полупроводящим слоем под изоляцией. Электрическая защита: медные ленты или провода, спирально намотанные на изоляцию. Кабельная жила: Жилы уложены. Полости заполнены подходящим пломбировочным материалом. Механическая защита: Броня из круглой оцинкованной стальной проволоки. Оболочка: бесшовная трубка из поливинилхлоридного пластиката красного цвета. Применение : Для распределения высокого напряжения в городских сетях, промышленных предприятиях и шахтах. Укладка непосредственно в землю или воздуховоды. Подходит для вертикальной установки. Номинальное напряжение 10 кВ Количество жил – одножильный – трехжильный Сечение 16 – 300 мм 16 – 300 мм 2 2
СПЕЦИФИКАЦИЯ IEC 60502 JUS N.C5.220 VDE 0271
Примечание круговой круговой
1.3.4 Кабель силовой с изоляцией и оболочкой из ПВХ с электрической защитой по каждой жиле, армированной плоской стальной проволокой, 10 кВ ТИП PVC/SWA/PVC-S, AL/PVC/SWA/PVC-S PHP85, PHP85-A NYSEYFGY, NAYSEYFGY CONSTRUCTION : Проводник : Провод или мягкая отожженная многопроволочная медь или алюминий. Жила: Проводник изолирован бесшовным слоем высококачественного ПВХ-компаунда с полупроводящим слоем под изоляцией. Электрическая защита: медные ленты или провода, спирально намотанные на изоляцию. Кабельная жила: Жилы уложены. Полости заполнены подходящим пломбировочным материалом. Механическая защита: броня из плоских оцинкованных стальных проволок. Оболочка: бесшовная трубка из поливинилхлоридного пластиката красного цвета. Применение: Для распределения высокого напряжения в городских сетях, на промышленных предприятиях, где требуется повышенная электрическая и механическая защита. Подходит для наклонной и вертикальной установки. Номинальное напряжение 10 кВ Количество жил – одножильный – трехжильный Сечение 16 – 300 мм 16 – 300 мм 2 2
СПЕЦИФИКАЦИЯ IEC 60502 JUS N.C5.220 VDE 0271
Примечание круговой круговой
Применение: Кабели, применяемые в электрических подъемниках и кранах, используются для питания электродвигателей.1.Y HO7VVH6. 5 мм 2 2 СПЕЦИФИКАЦИЯ JUS на рассмотрении VDE 0281 teil 404 Примечание круговой круговой 5 2+3 6 2×3 9 3×3 12 3×4 16 4×4 20 5×4 24 6×4 . 1.изолированный и ПВХ .от 3 до 24 . ДПП/У.1 Плоские кабели в ПВХ оболочке для лифтов и кранов ТИП ДПП/У. Сердечник кабеля: Жилы уложены параллельно. F КОНСТРУКЦИЯ: Проводник: Гибкая многопроволочная медная проволока.4. Номинальное напряжение: 300/500 В для сечения 1 мм2 450/750 В для других сечений Число жил . Оболочка: поливинилхлоридный компаунд, напыленный на жилы серого цвета. от 4 до 25 Количество жил Расположение жил Сечение 1,5 . а также для управляюще-сигнальных соединений. Жила: Токопроводящая жила изолирована бесшовным слоем ПВХ-компаунда. 2,5 мм 4 .
50 мм2 Примечание круглое Макс. 4,4 x 43. Жила кабеля: КПБП: . КОНСТРУКЦИЯ KPBK : Токопроводящая жила : Проволока из мягкой отожженной меди. безаварийная работа в качестве источника питания скважинных погружных насосов.0 Длина поставки (м) 1700 1700 1700 1700 1700 1700 ТУ 16505. КПБК : .2 Кабели нефтепромысловые ТИП КПБП.жилы уложены и обмотаны подходящей лентой .жилы уложены параллельно и обмотаны подходящей лентой.1.4 15. Жила : Токопроводящая жила изолирована бесшовным слоем ПЭТФ высокой плотности.129-82 Тип кабеля КПБК Толщина изоляции (мм) 3 3 3 3 3 3 Масса (кг/ км) 898 1125 1564 950 1177 1615 .8 15. Номинальное напряжение 3. Габаритный диаметр (мм) 29 32 35 13. Для длинного и короткого пробега.6 x 33. Применение: Для питания электродвигателей в шахте.0 x 37.три -жилы Сечение (мм2) 3 х10 3 х 16 3 х 25 КПБП 3 х10 3 х 16 3 х 25 Сечение 6,3 кВ Количество жил . Механическая защита: Броня из профильных оцинкованных стальных лент по форме «З» (для КПБП) и по форме «С» (для КПБК).
1 2.150 кВ .2.3 КАБЕЛИ НИЗКОГО НАПРЯЖЕНИЯ С Изоляцией из сшитого полиэтилена 1 кВ КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ С Изоляцией из сшитого полиэтилена 6 . СИЛОВЫЕ КАБЕЛИ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА (XLPE) 2,35 кВ ВЫСОКОГО НАПРЯЖЕНИЯ КАБЕЛИ С XLPE ИЗОЛЯЦИЕЙ 60 .2 2.
SJ).четырехжильный .5 . XE00 (-S) XP00-A (S. XE00-A (S. одножильный или многожильный. NA2X2Y U1000 R2V U1000 AR2V PvVG. 1 кВ ТИП XP00 (-S). двухжильный. или многожильный секторный из мягкой отожженной меди или алюминиевые.одножильные .5 мм * -Алюминиевые жилы для проводников сечением 25 мм² и более -Алюминиевые жилы сечением от 50 мм² до 240 мм² могут быть одножильными.5 .C5.5 .5 Промежутки заполнены подходящим материалом.230 IEC 60502-1 BS 5467 VDE 0276-603 NFC 33-321 ГОСТ 16-442 Примечание** 1.четырехжильный с уменьшенной нейтралью экструдированный слой из невулканизированной резиновой смеси Наружная оболочка: черный экструдированный ПВХ или полиэтиленовый компаунд Применение: Для распределения электроэнергии в городских сетях.400 мм 1. сектор 25,7-61 жил Размер проводника* 1. сектор круглый.2,50 мм2 1,5 и 2400 мм2 1. мягкий отожженная медь или алюминий.1.1 Кабели с изоляцией из сшитого полиэтилена и оболочкой из ПВХ или полиэтилена.пятижильные промышленные установки.400 мм2 круглый N2X2Y NA2XY.5 APvVG КОНСТРУКЦИЯ: Проводник : круглая, 500 мм 2 СТАНДАРТ JUS N. или сплошная алюминиевая секторная жила Жила: жила с изоляцией из сшитого полиэтилена Жила кабеля: уложенные жилы. мм² и выше. паровые и гидроэлектростанции Номинальное напряжение 1 кВ Количество ядер . SJ) XLPE/PVC (PE) Al-XLPE/PVC (PE) XLPE/PVC Al-XLPE/PVC N2XY.
2.1.2 Кабели с изоляцией из сшитого полиэтилена, броней из двойной стальной ленты и внешней оболочкой из ПВХ или полиэтилена, 1 кВ ТИП XP41, XE41 XP41-A, XE41-A XLPE/DTA/PVC XLPE/DTA/PE Al-XLPE/DTA/PVC Al-XLPE/DTA/PE XLPE/DTA/PVC Al-XLPE/DTA/PVC N2XBY, N2XB2Y NA2XBY, NA2XB2Y U1000 RVFV U1000 ARVFV PvVBbG , APvVBbG КОНСТРУКЦИЯ: Проводник: одножильный или многожильный, мягкая отожженная медь или алюминий Жила: проводник с изоляцией из сшитого полиэтилена Кабельная жила: Уложенные жилы. Промежутки заполнены подходящим материалом. Обертывание термопластичной лентой или экструдированный слой невулканизированной резиновой смеси Армирование: Лента армирования должна накладываться спирально в два слоя Наружная оболочка: Черный экструдированный ПВХ или полиэтилен. Применение: Для распределения электроэнергии в городских сетях и на промышленных предприятиях, где ожидаются повышенные механические нагрузки. Номинальное напряжение 1 кВ Количество жил – одножильные – двухжильные – трехжильные – четырехжильные с уменьшенной нейтралью – четырехжильные – пятижильные – 7-61 жил Размер проводника* 1,5 – 500 мм 1,5 – 50 mm 2
* Алюминиевые жилы для проводника сечением 25 мм² и больше ** Секторные жилы для проводника сечением 35 мм² и более
2.1.3 Кабели с изоляцией из сшитого полиэтилена, броней из круглой оцинкованной стальной проволоки и внешней оболочкой из ПВХ или полиэтилена, 1 кВ. ТИП XP44, XP44-A XE44, XE44-A XLPE/SWA/ПВХ XLPE/SWA/PE, Al-XLPE/SWA/ПВХ Al-XLPE/SWA/PE XLPE/SWA/ПВХ, Al-XLPE/SWA/ПВХ N2XRY , NA2XRY N2XR2Y , NA2XR2Y PvVKbG , APvVKbG КОНСТРУКЦИЯ: Токопроводящая жила: одножильная или многопроволочная, мягкая отожженная медь или алюминий. Жила: жила с изоляцией из сшитого полиэтилена. Промежутки заполнены подходящим материалом. Обмотка термопластичной лентой или экструдированный слой невулканизированной резиновой смеси. Броня: Однослойная круглая оцинкованная стальная проволока со стальной встречной спиралью или без нее. Наружная оболочка: Черный экструдированный ПВХ или полиэтиленовый компаунд. Применение: Для распределения электроэнергии в городских сетях, где ожидаются большие механические нагрузки. Подходит для наклонных трасс или для вертикальной прокладки Номинальное напряжение 1 кВ Количество жил – одножильный – двухжильный – трехжильный – четырехжильный с уменьшенной нейтралью – четырехжильный Сечение проводника* 25 – 500 мм 1,5 – 50 мм 2
* Алюминиевые жилы для сечения 25 мм² и более ** Секторообразные жилы для сечения 35 мм² и больше
2. 1.4 Самонесущий пучок проводников с изоляцией из сшитого полиэтилена, 1 кВ ТИП X00-A X00/0-A NFA2X КОНСТРУКЦИЯ: Фаза-жила: алюминиевая многопроволочная жила с изоляцией из черного сшитого полиэтилена Нейтральная жила (ведомая): алюминий с изоляцией из черного сшитого полиэтилена – многопроволочная жила из стали или алюминиевого сплава Токопроводящая жила: алюминиевая многопроволочная жила с изоляцией из черного сшитого полиэтилена Пучок изолированных жил: скрученные жилы или жилы, уложенные вокруг несущей конструкции Применение: в воздушных распределительных сетях низкого напряжения, для уличного освещения, присоединения индивидуальных домов , освещение спортивных площадок, общественных и других объектов, а также в промышленных установках для питания низковольтных потребителей Номинальное напряжение 1 кВ Количество жил – двухжильные – четырехжильные – трехжильные, с нейтралью и жилами уличного освещения * VDE ** NFC Сечение проводника* 16 и 25 мм 16 и 25 мм 25 – 70 мм 2 2 2
СТАНДАРТ JUS N. C5.250 VDE 0276-626 NFC 33-209
Примечание
25–70 мм * 25–150 мм2 ** с медной встречной выравнивающей лентой, наложенной на жилу кабеля (для трехжильных кабелей): Экранированные жилы, уложенные друг на друга. трехжильные 16,500 мм2 50,300 мм2. XLPE/PE Al-XLPE/PVC.500 мм2 16 .500 мм 2 35 .одножильный .C5.трехжильный 50 . экранированные и с наружной оболочкой из ПВХ или полиэтилена.1 Кабели с изоляцией из сшитого полиэтилена.35 кВ ТИПА XHP 48 .одножильные . XHE 48-A XLPE/PVC 0,300 мм2 Номинальное напряжение 35 кВ . N2XSE2Y NA2XSY. Обмотка термопластичной лентой. N2XS2Y.2. NA2XS2Y NA2XSEY. Al-XLPE/PE XLPE/ПВХ Al-XLPE/ПВХ N2XSY. мягкая отожженная медь или алюминий. Жила: проводник с изоляцией из сшитого полиэтилена. Количество жил Размер проводника Примечание СТАНДАРТ JUS N. XHE 48 XHP 48-A . N2XSEY.2 КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ С Изоляцией из сшитого полиэтилена 6 300 мм 2 6 и 10 кВ 6 и 10 кВ Номинальное напряжение 20 кВ . NA2XSE2Y КОНСТРУКЦИЯ: Токопроводящая жила: скрученная, уплотненная. распределительные устройства среднего напряжения.230 IEC 60502-2 BS 6622 VDE 0276-620 Номинальное напряжение 6 и 10 кВ. провода спирально уложены вокруг сердечника. Промежутки заполнены подходящим материалом. Применение: Для распределительных и промышленных электрических сетей. 6 . Наружная оболочка: черный экструдированный ПВХ или полиэтилен. паровые и гидроэлектростанции.35 кВ 2. с полупроводниковыми слоями, нанесенными под и поверх изоляции. Металлический экран: экран из медной проволоки.
Защита от проникновения воды: Продольная защита . водонепроницаемость (по запросу) Жила: жила с изоляцией из сшитого полиэтилена. 6 . провода спирально уложены вокруг сердечника. включая барьер, препятствующий проникновению воды через металлический экран по длине кабеля. распределительные установки среднего напряжения.2. с медной выравнивающей лентой в виде встречной спирали, нанесенной на 0,500 мм 2 ,35 кВ ТИП XHE 49 XHE 49-A XLPE/PE-wp Al-XLPE/PE-wp N2XS(F)2Y.одножильный 35 ,500 мм 2 Номинальное напряжение 20 кВ . 500 мм 2 Номинальное напряжение 35 кВ . NA2XS(F)2Y КОНСТРУКЦИЯ: Токопровод: скрученные уплотненные набухающие ленты, наложенные под и поверх металлического экрана. где кабели подвергаются воздействию влажной и агрессивной среды. экранированный и с полиэтиленовой оболочкой. с возможностью радиальной защиты .2 Кабели с изоляцией из сшитого полиэтилена.230 IEC 60502-2 VDE 0276-620 Номинальное напряжение 6 и 10 кВ .одножильный 50 . паровые и гидроэлектростанции. с полупроводниковыми слоями, нанесенными под и поверх изоляции. Металлический экран: экран из медной проволоки. Алюминиевая сополимерная фольга, нанесенная под наружную оболочку. Количество жил Сечение проводника Примечание СТАНДАРТ JUS N. Наружная оболочка: Черный экструдированный полиэтиленовый компаунд Применение: В силовых распределительных и промышленных сетях.2. из мягкой отожженной меди или алюминия. одножильный 16 .C5.
Применение: В силовых распределительных и промышленных сетях.3 Трехжильные кабели со сплошными секторными жилами с изоляцией из сшитого полиэтилена. с нанесенной медной выравнивающей лентой по встречной спирали.230 + HD 620 IEC 60502-2 VDE 0276-620 Примечание. Промежутки заполнены подходящим материалом. Обмотка полупроводниковой лентой.240 мм 2 STANDARD JUS N.2. провода уложены спирально вокруг жилы кабеля. Номинальное напряжение 10 кВ Количество жил . XHE 48-ASJ XHE 47/49-ASJ Al-XLPE/ПВХ. Al-XLPE/PE wp NA2XSEY. распределительные установки среднего напряжения.2. общий медный экран и наружная оболочка из ПВХ или полиэтилена. с полупроводниковыми слоями, нанесенными под и поверх изоляции. Жила кабеля: экранированные жилы, уложенные друг на друга. паровые и гидроэлектростанции. набухающие ленты, накладываемые под и поверх медного экрана. трехжильный Размер проводника 50 .C5. Наружная оболочка: черный экструдированный ПВХ или полиэтиленовый компаунд. Общий металлический экран: экран из медной проволоки. Защита от проникновения воды (опционально): Набухающие шнуры. 10 кВ ТИПА XHP 47-ASJ. NA2XSE2Y NA2XSE(F)2Y КОНСТРУКЦИЯ: Проводник: сплошной алюминиевый сектор в форме жилы: проводник с изоляцией из сшитого полиэтилена.
Al-XLPE/DTA/PE N2XSEYBY. Кабельная жила: экранированные жилы, уложенные друг на друга. двойная армированная стальная лента с внешней оболочкой из ПВХ или полиэтилена.300 мм2 Номинальное напряжение 20 кВ .35 кВ ТИП XHP 81 . мягкая отожженная медь или алюминий. Жила: проводник с изоляцией из сшитого полиэтилена.300 мм2. XHE 81 XHP 81-A . НА2ХСЭЙБЫ.300 мм2 Номинальное напряжение 35 кВ . экранированный. Лента из термопласта. Количество жил Размер проводника Примечание Номинальное напряжение 6 и 10 кВ. Применение: Для распределения электроэнергии среднего напряжения на промышленных предприятиях, где ожидаются повышенные механические нагрузки. Трехжильный 50 . Промежутки заполнены подходящим материалом. Броня: ленточная броня наносится спирально в два слоя.2. N2XSE2YB2Y.трехжильный 35 .230 IEC 60502-2 VDE 0276-620 Токопроводящая жила: уплотненная многопроволочная.4 Трехжильные кабели с изоляцией из сшитого полиэтилена. Наружная оболочка: черный экструдированный ПВХ или полиэтилен. Разделительная оболочка: черный экструдированный ПВХ или полиэтилен, трехжильный 16 . NA2XSE2YB2Y КОНСТРУКЦИЯ: СТАНДАРТ JUS N.2. с полупроводниковыми слоями, нанесенными под и поверх изоляции. Металлический экран: медная лента, спирально наложенная на каждую изолированную жилу (или медные провода с медной лентой). 6.С5. XHE 81-A XLPE/DTA/PVC XLPE/DTA/PE Al-XLPE/DTA/PVC.
2.трехъядерный 16 . Применение: Для распределения электроэнергии среднего напряжения на промышленных предприятиях, где ожидаются большие механические нагрузки.300 мм 2 Номинальное напряжение 20 кВ. Количество жил Размер проводника Примечание Номинальное напряжение 6 и 10 кВ. экранированный.C5. круглая оцинкованная стальная проволока с броней и оболочкой из ПВХ или полиэтилена. Подходит для вертикальной укладки. Броня: Однослойная круглая оцинкованная стальная проволока. Обмотка термопластичной лентой.трехжильный 50 . 6 . XHE 84 XHP 84-A . Разделительная оболочка: черный экструдированный ПВХ или полиэтилен. XLPE/SWA/PE Al-XLPE/SWA/ПВХ.35 кВ ТИП XHP 84 .300 мм2 . Al-XLPE/SWA/PE XLPE/SWA/ПВХ Al-XLPE/SWA/ПВХ. NA2XSEYRY. с полупроводниковыми слоями, нанесенными под и поверх изоляции. Металлический экран: медная лента, спирально наложенная на каждую изолированную жилу (или медные провода с медной лентой). КОНСТРУКЦИЯ: СТАНДАРТ JUS N. Наружная оболочка: черный экструдированный ПВХ или полиэтилен. со стальной спиральной лентой или без нее.300 мм2 Номинальное напряжение 35 кВ. XHE 84-A XLPE/SWA/ПВХ. Кабельная жила: экранированные жилы, уложенные друг на друга. Промежутки заполнены подходящим материалом. N2XSEYRY.5 Трехжильные кабели с изоляцией из сшитого полиэтилена. мягкая отожженная медь или алюминий. Жила: проводник с изоляцией из сшитого полиэтилена.
Обмотка термопластичной лентой.6 Трехжильные кабели с изоляцией из сшитого полиэтилена. Броня: Однослойная плоская оцинкованная стальная проволока. КОНСТРУКЦИЯ: СТАНДАРТ JUS N.300 мм 2 Номинальное напряжение 35 кВ. с полупроводниковыми слоями, нанесенными под и поверх изоляции. Металлический экран: медная лента, спирально наложенная на каждую изолированную жилу (или медные провода с медной лентой). Кабельная жила: Экранированные жилы, уложенные друг на друга. N2XSEYFY. Al-XLPE/FSWA/PE XLPE/FSWA/ПВХ Al-XLPE/FSWA/ПВХ. 6 . XLPE/FSWA/PE Al-XLPE/FSWA/ПВХ. экранированный.трехжильный 16 .300 мм 2 . XHE 85-A СПЭ/FSWA/ПВХ.C5. XHE 85 XHP 85-A .35 кВ ТИП XHP 85 .300 мм 2 Номинальное напряжение 20 кВ .2.трехжильный 50 . со стальной спиральной лентой, наложенной на наружную оболочку: черный экструдированный ПВХ или полиэтилен.2. плоская оцинкованная стальная проволока с броней и внешней оболочкой из ПВХ или полиэтилена.230 IEC 60502-2 BS 6622 VDE 0273 + IEC 60502 Проводник: скрученный, уплотненный. мягкая отожженная медь или алюминий. Сердечник: проводник с изоляцией из сшитого полиэтилена. Разделительная оболочка: черный экструдированный ПВХ или полиэтилен. Количество жил Сечение проводника Примечание Номинальное напряжение 6 и 10 кВ. Трехжильный 35 Ом. НА2ХСЕЙФЙ. Промежутки заполнены подходящим материалом. Применение : Для распределения электроэнергии среднего напряжения на промышленных предприятиях и в шахтах, где ожидаются большие механические нагрузки.
150 мм 2 Номинальное напряжение 20 кВ . с полупроводниковыми слоями, нанесенными под и поверх изоляции. Металлический экран: экран из медной проволоки. Связка кабелей: жилы уложены вокруг несущей конструкции. Применение: для распределения электроэнергии среднего напряжения, где прокладка кабелей в земле затруднена и применение самонесущей воздушной связки кабелей является более экономичным. Жила: жила с изоляцией из сшитого полиэтилена.150 мм 2 Номинальное напряжение 35 кВ. с нанесенной поверх медной встречной выравнивающей лентой.2. Наружная оболочка: черный экструдированный ПВХ или полиэтиленовый состав. Несущий элемент: оцинкованный стальной трос сечением 50 мм², покрытый черным экструдированным ПВХ или полиэтиленовым составом. XHE 48/0-A КОНСТРУКЦИЯ: СТАНДАРТНЫЙ JUS № 10. экранированный.трехжильный 50 .7 Самонесущий пучок антенн из сшитого полиэтилена с изоляцией.трехжильный 35 .трехжильный 25 .150 мм 2 .35 кВ ТИПА XHP 48/0-A . Количество жил Размер проводника Примечание Номинальное напряжение 10 кВ . 2. Кабели с оболочкой из ПВХ или ПЭ. провода спирально уложены вокруг сердечника.
Пучок кабелей : Одножильные кабели, уложенные вокруг несущей. 150 мм 2 Номинальное напряжение 20 кВ .8 Самонесущий воздушный пучок с изоляцией из сшитого полиэтилена. 150 мм 2 Номинальное напряжение 35 кВ . 10 .трехжильная 50 .алюминиевая сополимерная фольга, нанесенная под наружную оболочку. Количество жил Размер проводника Примечание STANDARD JUS N. Наружная оболочка : Черный экструдированный ПВХ или полиэтиленовый компаунд Несущий элемент: 50 мм² оцинкованный стальной трос, покрытый черным экструдированным полиэтиленовым компаундом. экранированный. с нанесенной медной контрспиральной выравнивающей лентой. с полупроводниковыми слоями, нанесенными под и поверх изоляции. Металлический экран: экран из медной проволоки.231 Номинальное напряжение 10 кВ. Набухающие ленты, нанесенные под и поверх металлического экрана. с возможностью радиальной защиты. провода уложены спирально вокруг сердечника.2. Кабели с полиэтиленовой оболочкой. C5.2. Защита от проникновения воды: Продольная защита. Применение: Для распределения электроэнергии среднего напряжения, где прокладка кабелей в земле затруднена и где использование самонесущих воздушных пучков кабелей более экономично. с барьером, препятствующим проникновению воды через металлический экран по длине кабеля. трехжильный 25,150 мм 2,35 кВ ТИП XHE 49/0-A КОНСТРУКЦИЯ: Проводник: алюминиевый скрученный, уплотненный Жила: проводник с изоляцией из сшитого полиэтилена, трехжильный 35 Ом.
Медь .800 мм2 240 . Применение: Для передачи больших объемов электроэнергии в больших городах и крупных промышленных предприятиях. 150 кВ 2. с полупроводниковыми слоями под и над изоляцией. Металлический экран: экран из медной проволоки с медной контактной лентой. Внешняя оболочка: черный экструдированный полиэтилен высокой плотности. 3,150 кВ. КАБЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ С ИЗОЛЯЦИЕЙ ИЗ СШИТОГО ПОЛИЭТИЛЕНА 60 .1000 мм2 .Медь . мягкая отожженная медь или алюминий. Сердечник: проводник с изоляцией из сшитого полиэтилена. Алюминий 300 .2. провод медный экранированный.800 мм 2 300 .1 Кабели высоковольтные с изоляцией из сшитого полиэтилена.1000 мм 2 Номинальное напряжение 110 кВ . 60–150 кВ ТИП XLPE/PE Al-XLPE/PE 2XS2Y A2XS2Y XHE 48 XHE 48-A КОНСТРУКЦИЯ: Проводник: многожильный. ПЭ с перекрытием. Алюминий 240 . Материал проводника Размер Примечание СТАНДАРТ IEC 60840 IEC 60840 IEC 60840 Номинальное напряжение 69кв .
экранированный медный провод. 60–150 кВ ТИП XLPE/алюминиевая фольга/PE Al-XLPE/алюминиевая фольга/PE 2XS(FL)2Y A2XS(FL)2Y XHE 49 XHE 49-A КОНСТРУКЦИЯ: Проводник: многожильный.1000 мм 2 .Медь. мягкая отожженная медь или алюминий.2. ПЭ перегрет. Применение: Для массовой передачи электроэнергии в крупных городах и крупных промышленных предприятиях. с полупроводниковыми слоями под и над изоляцией Металлический экран: экран из медной проволоки с медной контактной лентой Защита от проникновения воды: Продольная защита .150 кВ .800 мм 2 240 набухающих лент, применяемых под и поверх металлического экрана. 1000 мм2 Номинальное напряжение 110 кв . с радиальной и продольной защитой от проникновения воды. Сердечник: проводник с изоляцией из сшитого полиэтилена. Материал проводника Размер Примечание СТАНДАРТ IEC 60840 IEC 60840 IEC 60840 Номинальное напряжение 69кВ .Алюминий 300 .Алюминий 240 . Радиальная защита .2 Кабели высокого напряжения с изоляцией из сшитого полиэтилена.3. Подходит для влажных помещений. 800 мм2 300 алюминиевая сополимерная лента, наложенная под наружную оболочку. вода запечатана. Медь. Внешняя оболочка: черный экструдированный полиэтилен высокой плотности.
Алюминий 240 .Медь . Материал проводника Размер Примечание СТАНДАРТ IEC 60840 IEC 60840 IEC 60840 Номинальное напряжение 69 кВ . запечатанный водой.Алюминий 300 . 60–150 кВ ТИП XLPE/LC/PE Al-XLPE/LC/PE 2XSK2Y A2XSK2Y XHO 03 XHO 03-A КОНСТРУКЦИЯ: Проводник: многожильный. 150 кВ. ПЭ накладка.1000 мм 2 Номинальное напряжение 110 кВ . Металлический экран: свинцовая оболочка Внешняя оболочка: черный экструдированный полиэтилен высокой плотности. Подходит для влажных и химических агрессивных сред.3 Кабели высокого напряжения с изоляцией из сшитого полиэтилена.1000 мм2 .2. Сердечник: проводник с изоляцией из сшитого полиэтилена. в свинцовой оболочке.800 мм 2 300 . Применение: Для массовой передачи электроэнергии в крупных городах и крупных промышленных предприятиях. мягкая отожженная медь или алюминий. с полупроводниковыми слоями под и над изоляцией Защита от проникновения воды: Продольная защита .3.набухающая лента под наружной оболочкой.800 мм2 240 .Медь .
Алюминий Размер 16 . мягкая отожженная медь или алюминий Жила : жила с изоляцией из сшитого полиэтилена .70 мм 16 . в химической и цементной промышленности. Номинальное напряжение 40 . с полупроводящими слоями под изоляцией Металлический экран: экран из медной проволоки с медной контактной лентой Внешняя оболочка: черный экструдированный ПВХ-компаунд. 111 кВ ТИП XLPE/PVC Al-XLPE/PVC 2XSYEF A2XSYEF КОНСТРУКЦИЯ: Токопровод: многожильный. Применение : Для электростатических фильтров на мусоросжигательных заводах. 2,70 мм 2 2 СТАНДАРТ VDE 0146 VDE 0146 Примечание. Медь .111 кВ Материал проводника .3. 40 .4 Кабели электрофильтров высокого напряжения с изоляцией из сшитого полиэтилена.
Резиновые изолированные силовые кабели 3.3.7 Очень гибкие резиновые кабели для железнодорожных транспортных средств и автобусов троллейбуса 3.1 Гибкие резиновые кабели для портативных потребителей электроэнергии 3.2 Гибкие резиновые кабели для шахт с 00 -й эксплуатацией 3,8 Гибкие резиновые кабели для дуги. ШАХТЫ С ПОВЕРХНОСТНОЙ ЭКСПЛУАТАЦИЕЙ 3. ТРАНСПОРТЕРЫ И ПОГРУЖНЫЕ ВОДЯНЫЕ НАСОСЫ 3.5 КРУГЛЫЕ И ПЛОСКИЕ РЕЗИНОВЫЕ КАБЕЛИ ДЛЯ КРАНОВ.9 ПЛОСКИЕ БРОНИРОВАННЫЕ КАБЕЛИ ДЛЯ НЕФТЯНЫХ СКВАЖИН ВЫСШЕГО ТЕРМИЧЕСКОГО КЛАССА (2300С) . ЛИФТЫ.6 СИЛОВЫЕ КАБЕЛИ ДЛЯ АЭРОПОРТОВОГО ОСВЕЩЕНИЯ 3.4 СУДОВЫЕ СИЛОВЫЕ И ТЕЛЕКОММУНИКАЦИОННЫЕ КАБЕЛИ С ИЗОЛЯЦИЕЙ ЭПР 3.
F 245 МЭК 53 КГ .Н. кабели с изоляцией из натуральной или синтетической резины и с оболочкой из натуральной резины ТИПА H05RR. КГ .6* мм2 * Сечение 4,75 .4 стандарт. С3.4 ТУ 16.1 Гибкие.1 КАБЕЛИ РЕЗИНОВЫЕ ГИБКИЕ ДЛЯ ПЕРЕНОСНЫХ ЭЛЕКТРОСТРЕБИТЕЛЕЙ 3,75 .502 Примечание 0.HL ГГ/Дж . EpG/J КОНСТРУКЦИЯ :: Дирижер: Мелко. пылесосы и другие нагревательные приборы, подвергающиеся средним механическим нагрузкам.6 и 10 мм2 не входят в СТАНДАРТ IEC 245 .10* мм 2 СТАНДАРТ VDE 0282 HD 22.1. Номинальное напряжение 300/500 В Количество жил 2 3-5 Сечение 0,05 ЮС.3. многопроволочная отожженная луженая медь (класс 5) Изоляция: эластомер на основе натурального или синтетического материала EPR Кабельная разводка: две или более жил с подходящим наполнителем или без него Оболочка: эластомер на основе природного материала черного цвета Применение: в сухих и влажных местах для соединения портативные потребители энергии, такие как стиральные машины.4 S3 BS 6500 IEC 245 .K73.
75 .C3.1.6* мм 2 2 СТАНДАРТ VDE 0282 HD 22.N.F 245 IEC 57 KGN GN / J КОНСТРУКЦИЯ : Токопроводящая жила: Мелкая .10* мм2 0,4 ТУ 16.4 стандарт.3.2 Гибкие кабели с изоляцией из натурального каучука и полихлоропреновой оболочкой ТИПА H05RN . 6 и 10 мм не входят в IEC 245.K73.75. . пылесосы и другие нагревательные приборы, подвергающиеся средним механическим нагрузкам.402 Примечание * Поперечное сечение 4.4 S3 BS 6500 IEC 245, многожильный, отожженная луженая медь (класс 5) Изоляция: эластомер на основе натурального соединения. наполнитель Оболочка: эластомер на основе полихлоропрена Применение: В сухих и влажных помещениях для подключения портативных электроприборов, таких как стиральные машины.05 JUS. Номинальное напряжение 300/500 В Количество жил 2 3-5 Сечение 0. Подходит для использования на открытом воздухе.
37 Поперечное сечение 1.350 Примечание 1.5 мм 2.300 мм 2 2 СТАНДАРТ VDE 0282 HD 22.4 мм2 1.4 TU 16.500 мм 1 Многопроволочная отожженная луженая медь (класс 5) Изоляция: Эластомер на основе этиленпропиленового компаунда (ЭПР) Кабельная разводка: Для кабелей. Номинальное напряжение 450/750 В Количество жил 1 2 и 5 3 и 4 7.Н. 8.2.4 S3 БС 6500 МЭК 245.Ф 245 МЭК 66 КПГСН ГН 50.5. 36,5 . 19.3. 14. ЭПН 50 КОНСТРУКЦИЯ : Токопроводящая жила: Мелкая . 1 Гибкие шахтные силовые кабели для мобильных устройств ТИПА H07RN . 18.05 ЮС.2 ГИБКИЕ РЕЗИНОВЫЕ КАБЕЛИ ДЛЯ ШАХТ ПОДЗЕМНОЙ ЭКСПЛУАТАЦИИ 3. с двумя и более жилами Внутренняя оболочка: Только в некоторых многожильных кабелях из эластомера на основе SBR или полихлоропреновой смеси Разделитель: Прорезиненная текстильная или полиамидная лента Наружная оболочка: На основе эластомера на полихлоропреновом компаунде Применение: Для соединения тяжелой подвижной техники, где возникают средние механические нагрузки. 30. 24.С5. 10 . в местах, где нет опасности взрыва и в шахтах без метана. 12. 27,5 и 2. Для промышленных и сельскохозяйственных мастерских приспособлений.25 мм2 1 .К73.
N.C5.18 2-7 2-4 Сечение 1.5 . Номинальное напряжение 0..2,6/1 кВ Количество жил 2 . оборудования и аппаратов. / 3E EpN 53 КОНСТРУКЦИЯ : Проводник: мелкозернистый .185 мм 2 . + .2 Гибкие шахтные силовые кабели с металлическим экраном вокруг каждого изолированного TIP NSSHÖU…95 мм2 120 ,4 мм 2 СТАНДАРТ VDE 0250 JUS. 353 Примечание 6 .3. там, где присутствует опасность взрыва метана и угольной пыли.. скрученная отожженная луженая медь (класс 5) Изоляция: эластомер на основе этиленпропиленового соединения (ЭПР) Разделитель: прорезиненная нейлоновая лента под и над изоляцией Металлический экран: луженые медные проволоки в виде оплетки вокруг каждой изолированной жилы Кабельная разводка: Две или более сплетенные жилы Внутренняя оболочка: Эластомер на основе этиленпропилена (ЭПР) Сепаратор: Прорезиненная нейлоновая лента Внешняя оболочка: Эластомер на основе полихлоропрена Применение: В шахтах с подземной эксплуатацией для подключения к питающим машинам.
2.353 Примечание 120.3.. оборудование устройства и аппараты.3 Гибкие шахтные силовые кабели с металлическим концентрическим экраном по внутренней оболочке СОВЕТ НСШОУ .95 мм 2 СТАНДАРТ VDE 0250 JUS.5 .6/1 кВ Число жил 2 .витых отожженных луженая медь (класс 5) Изоляция: Эластомер на основе этиленпропиленового соединения (EPR) Сепаратор: Верхняя изоляция. 4 мм2 6 .18 2-7 2-4 Поперечное сечение 1. con EpN 55 КОНСТРУКЦИЯ : Токопроводящая жила: Тонкая. Номинальное напряжение 0. Прорезиненная нейлоновая лента Кабельная разводка: Две или более скрученные жилы Внутренняя оболочка: Эластомер на основе этиленпропилена (ЭПР) Сепаратор: Прорезиненная нейлоновая лента Металлический экран: Концентрический защитный проводник в виде оплетки из луженой отожженной медной проволоки или спирально луженых медных проволок наносится поверх внутренней оболочки Разделитель: Прорезиненная полиамидная лента Наружная оболочка: Эластомер на основе полихлоропрена Применение: В шахтах с подземной разработкой для присоединения к питающим машинам. при наличии опасности взрыва метана и угольной пыли..N.185 мм2 .C5.
F из-за уменьшенного количества жил в кабеле. C5.2.F * гибкий кабель типа H07RN .358 Кабель типа H07RN .F EpN 58 * * СТАНДАРТ VDE 0282 HD 22.3. многожильный из отожженной луженой меди (класс 5) Изоляция: эластомер на основе этиленпропиленового компаунда (ЭПР) Прокладка кабеля: Жилы каблированные Внутренняя оболочка: Эластомер на основе этиленпропилена (ЭПР) Сепаратор: Прорезиненная нейлоновая лента Внешняя оболочка: Эластомер на основе полихлоропрена Применение: В шахтах с подземной эксплуатацией для питания буровых машин (бурильных машин) в пожароопасных местах и при наличии опасности взрыва метана и угольной пыли. 5 .4 Очень гибкие шахтные силовые кабели для питания буровых машин (бурильных машин) ТИПА H07RN .4 S3 BS 6500 JUS.N. КОНСТРУКЦИЯ: Проводник: Мелко. Номинальное напряжение 450/750 кВ Количество жил 3-5 Сечение 1,10 мм 2 Примечание.
многопроволочная отожженная луженая медь (класс 5) Сепаратор: прорезиненная нейлоновая лента Изоляция: эластомер на основе этиленпропиленового компаунда (ЭПР) Сепаратор: полупроводящая нейлоновая лента Защитная сердцевина: Токопроводящая жила: Мелкая 0,3,5 мм2 4 мм 2 3 x 6 мм2 3 x 10 мм 2 6 мм2 10 мм 2 3 x 16 мм2 16 мм2 * Номинальное сечение защитного провода может быть больше значений, указанных в табл.5 Специальные резиновые шахтные силовые кабели для питания электроприборов и освещения ТИП НСШЦГЭУ ЭпН 60 КОНСТРУКЦИЯ : Силовые жилы : Дирижер: Мелко .Н.2. . Номинальное напряжение 0. аппарат. многожильный из отожженной луженой меди (класс 5) Полупроводящий слой: прессованная полупроводящая резина или полупроводящая нейлоновая лента Кабельная разводка: три силовые и одна защитная жилы соединены вместе Разделитель: полупроводящая нейлоновая лента Внешняя оболочка: Эластомер на основе полихлоропрена желтого цвета Применение: В шахтах с подземной эксплуатацией с опасностью пожара и опасностью взрыва метана и угольной пыли. 5 мм2 3 x 4 мм 2 СТАНДАРТ VDE 0250 JUS.360 Защитный слой* Примечание Поперечное сечение 2.C5.6/1 кВ Силовые жилы Количество жил х сечение 3 х 2. устройства. для машин снабжения. для вторичных цепей тока и для электрического освещения.
Н.С5.360 * Номинальное сечение защитных жил может быть больше значений, указанных в табл.6 Кабели силовые шахтные специальные резиновые для питания электроприборов и освещения ТИП НСШЦГЭУ ЭпН 61 КОНСТРУКЦИЯ : Силовые жилы: Жила: Токопроводящая . устройства.3.многопроволочная отожженная луженая медь (класс 5) Сепаратор: Прорезиненная нейлоновая лента Изоляция:Эластомер на основе этиленпропиленового соединения (ЭПР) Сепаратор: Полупроводящая нейлоновая лента Защитные жилы: Проводник: Мелко. Номинальное напряжение 0,2,3 x 150 мм2 Защитные жилы* Количество жил x поперечное сечение 3 x 10 / 3 мм2 Примечание СТАНДАРТ VDE 0250 JUS. для машин снабжения. аппаратов и для электрического освещения.6 / 1 кВ Силовые жилы Количество жил x сечение 3 x 25 .многопроволочная отожженная луженая медь (класс 5) Полупроводящий слой: экструдированная полупроводящая резиновая или полупроводящая нейлоновая лента Кабельная разводка: Три силовые и три защитные жилы в промежутках между силовыми жилами уложены вместе Внутренняя оболочка: эластомер на основе этиленпропилена (ЭПР) Сепаратор: прорезиненная полиамидная лента Внешняя оболочка: эластомер на основе полихлоропрена желтого цвета Применение: В шахтах с подземной эксплуатацией, пожароопасных и опасных взрыв метана и угольной пыли.
C5.. Номинальное напряжение 0. для машин питания.3 x 50 мм2 Управляющие жилы** Количество жил x сечение 2 x 6 мм2 Защитная жила* Сечение 10 мм2 СТАНДАРТ VDE 0250 JUS.N.2. устройства. аппаратуры.7 Кабели силовые шахтные специальные резиновые ТИП НСШКГЭУ.многопроволочные из отожженной луженой меди (класс 5) Полупроводящий слой: Прессованная полупроводящая резиновая или полупроводящая нейлоновая лента Командные (пилотные) жилы: Токопроводящая: Мелко .. + . одна защитная и две командные (пилотные) жилы уложены вместе таким образом, что командная и защитная жилы заполняют промежутки между силовыми жилами Разделитель: Полупроводящая нейлоновая лента Внутренняя оболочка: Эластомер на основе (ЭПР) Сепаратор: Прорезиненный Лента нейлоновая Наружная оболочка: Эластомер на основе полихлоропрена желтого цвета Применение: В шахтах с подземной эксплуатацией, пожароопасных и с опасностью взрыва метана и угольной пыли..6 / 1 кВ Силовые жилы Количество жил x сечение 3 x 16 .stranded отожженная луженая медь (класс 5) Изоляция: Эластомер на основе этиленпропиленового соединения ( EPR ) Полупроводящий слой: экструдированная полупроводящая резина или полупроводящая нейлоновая лента Кабели: Три силовых. электрического освещения и для цепей вспомогательного тока.360 * Номинальное сечение защитных проводников может быть больше значений, указанных в таблице 2 ** Номинальное сечение управляющих (контрольных) проводников может быть также 4 или 10 мм.. многопроволочные из отожженной луженой меди (класс 5) Сепаратор: Прорезиненная нейлоновая лента Изоляция: Эластомер на основе этиленпропиленового соединения (ЭПР) Сепаратор: Полупроводящая нейлоновая лента Защитный сердечник: Проводник: Мелкодисперсный .3. ST EpN 62 КОНСТРУКЦИЯ: Силовые жилы: Токопроводящая жила: Мелкозернистая.
. погрузчиков и шахтного оборудования.3 x 150 2 x 6 мм2 10 мм2 10 мм2 * Номинальное сечение защитных жил может быть больше значений, указанных в таблице ** Номинальное сечение командных (пилотных) жил может быть также 4 или 10 мм2 Силовые жилы . ST+ + .6 / 1 кВ Командные жилы** Прод. .. для питания и непосредственного подключения переносных машин.360 Поперечное сечение концентрического No x поперечного сечения No x поперечного сечения Сечение проводника 3 x 25 . где желательна защита командного (пилотного) проводника..2. резаки. СТ+. 5) Полупроводящий слой: экструдированная полупроводящая резина или полупроводящая нейлоновая лента Командные (пилотные) жилы: Токопроводящая жила: тонкопроволочная луженая медь (класс S) КОНСТРУКЦИЯ: Силовые жилы: Проводник: тонкопроволочная луженая медь (класс OL) сердечник * СТАНДАРТ VDE 0250 JUS.S) Разделитель: Прорезиненная нейлоновая лента Внешняя оболочка: Эластомер на основе полихлоропрена желтого цвета Применение: В шахтах с подземной эксплуатацией с опасностью пожара и опасностью взрыва метана и угольной пыли. одна управляющая и две командные (пилотные) жилы уложены вместе таким образом, что командная (пилотная жила) и управляющая жила заполняют промежутки Разделитель: Полупроводящая нейлоновая лента Внутренняя оболочка: Эластомер на основе ЭПР Разделитель: Прорезиненная нейлоновая лента Концентрический защитный проводник: В виде оплетки из медной луженой проволоки или спирально наложенной (ЭпН 63) или двойного покрытия из комбинации медных и стальных проволок (ЭпН 63 . . Номинальное напряжение 0…5) Разделитель: Прорезиненная нейлоновая лента Изоляция: Эластомер на основе ЭПР Сепаратор: Лента полиамидная полупроводящая Жила управления: Токопроводящая жила: Медь тонкопроволочная луженая (п.8 Кабели шахтные силовые специальные резиновые для питания электроприборов и освещения ТУ НСШКГЭУ..Н.3.С5.
3. ЭпН 65 КОНСТРУКЦИЯ : Силовые жилы: Токопроводящая жила: тонкопроволочная луженая медь (кл. Пригодна для использования в качестве высоковольтного силового распределительного кабеля в метановых карьерах для подключения переносных трансформаторов и других применений. 6 / 6 кВ Крест сечение 16 мм2 25 мм 35 мм 50 мм 70 мм 95 мм 2 2 2 2 2 СТАНДАРТ VDE 0250 JUS.N Номинальное напряжение 3. 5) Разделитель: прорезиненная нейлоновая лента Изоляция: EPR на основе эластомера Полупроводящий слой: экструдированная полупроводящая резина ( EpN 65) или полупроводящая нейлоновая лента (EpN 64) Кабельная разводка: силовые жилы уложены вместе Внутренняя оболочка: эластомер на основе EPR (EpN 64) или из полупроводящего эластомера (EpN 65) Разделительная оболочка: прессованная резиновая изоляция или прорезиненная нейлоновая лента с накладкой Концентрическая жила: оплетка из отожженной луженой медной проволоки Сепаратор: полупроводниковая нейлоновая лента Концентрическая управляющая жила: проволока из отожженной луженой меди, концентрически наложенная вокруг разделительной оболочки Сепаратор: прорезиненная нейлоновая или текстильная лента Внешняя оболочка: эластичная омер на основе полихлоропрена красного цвета Применение: В сухих и влажных помещениях и в шахтах с подземной разработкой. 364 Конструкция 3 x 16 / 10 / 6 3 x 25 / 10 / 6 3 x 35 / 16 / 6 3 x 50 / 25 / 6 3 х 70 / 35 / 6 3 х 95 / 50 / 6 Примечание .2.C5.9 Специальные резиновые шахтные силовые кабели для питания переносных трансформаторов ТИПА NTSCGERLW ÖU EpN 64.
влажных и влажных местах. В карьерах. воздуха и т. п. N.7 / 15 12 / 20 14 / 25 18 / 30 20 / 35 Конструкция 3 x 10 / 10 do 3 x 185 / 95 3 x 10 / 10 do 3 x 185 / 95 3 x 16 / 16 do 3 x 185/95 3 x 16/16 до 3 x 185/95 3 x 25/16 до 3 x 185/95 3 x 25/16 до 3 x 150/70 3 x 35/16 до 3 x 120/70 3 , краны и доки. SBR или этиленпропилен (EPR) Сепаратор: прорезиненная нейлоновая лента Концентрический защитный проводник: проволока из отожженной луженой меди спирально наложена на внутреннюю оболочку Сепаратор: прорезиненная нейлоновая лента Внешняя оболочка: эластомер на основе полихлоропрена красного цвета Применение: в шахтах с поверхностной эксплуатацией может установлен в сухую. земснаряды. con NTSCW ÖU Ep(H)N 74 КОНСТРУКЦИЯ : Силовые жилы: Токопроводящая жила: Мелкопроволочная луженая медь (кл. . в мачтовых водах.3.СВЕРХПРОЧНЫЕ ГИБКИЕ РЕЗИНОВЫЕ КАБЕЛИ ДЛЯ ШАХТ С ПОВЕРХНОСТНОЙ ЭКСПЛУАТАЦИЕЙ 3. для питания тяжелой подвижной техники.6 / 6 6 / 10 8.3 СТАНДАРТ VDE 0250 JUS Номинальное напряжение (кВ) 3..374 , при высоких механических нагрузках.1 Сверхмощный гибкий шахтный силовой кабель с концентрической защитной жилой ТИПА NHSSHCGÖU.C5., на верфях и в промышленности для передачи 5) Разделитель: полупроводящая нейлоновая лента Полупроводящий слой: экструдированная полупроводниковая резина Изоляция: эластомер на основе EPR Полупроводящий слой: экструдированная полупроводниковая резина Кабельная разводка: три жилы питания соединены вместе Внутренняя оболочка: на основе эластомера на натуральном каучуке.
5) Полупроводящий слой: экструдированная полупроводниковая резина Кабельная разводка: три силовые жилы и три защитные жилы в промежутках между силовыми жилами уложены вместе Разделитель: полупроводящая нейлоновая лента Внутренняя оболочка: эластомер на основе натурального каучука. Номинальное напряжение (кВ) 3. SBR или этиленпропилен (ЭПР) Сепаратор: Прорезиненная нейлоновая лента или армирующая оплетка из текстильных или полиамидных нитей Наружная оболочка: Эластомер на основе полихлоропрена красного цвета Применение: В шахтах с наземной эксплуатацией допускается установка всухую. 522 ТУ 16. В карьерах. влажных и влажных местах.3. в мастовых водах. краны и доки и где кабель может быть вынужден описать и S-образный изгиб. там, где есть высокие механические нагрузки. 3×10 до 3×150+3x 25 3×35+3×10 до 3×120+3x 16 СТАНДАРТ VDE 0250 ТУ 16.101 ЮС. земснаряды. 5) Сепаратор: полупроводящая нейлоновая лента Полупроводящий слой: экструдированная полупроводниковая резина Изоляция: эластомер на основе EPR Полупроводящий слой: экструдированная полупроводниковая резина Защитные жилы: Токопроводящая жила: тонкопроволочная луженая медь (кл. C5.374 .6 / 6.705 .3.2 Гибкий шахтный силовой кабель для тяжелых условий эксплуатации с защитным проводником в промежутках между силовыми жилами TIP NTSCGEW ÖU KŠVG KŠVGT . 6 /10 8.10 Ep(H)N 78 КОНСТРУКЦИЯ : Силовые жилы: Токопроводящая жила: тонкопроволочная луженая медь (кл. в промышленности для передачи большой мощности.505.Н.для подачи тяжелых мобильных машин.воздуха и т.п..
верфи и в промышленности для передачи большого количества энергии. две защитные (управляющие) жилы и одна командная жила уложены вместе (жилы управления и командная жила заполняют промежутки между силовыми экранированными жилами) Разделитель: Полупроводящая нейлоновая лента Внутренняя оболочка: Эластомер на основе натурального каучука SBR или этилен-пропилен (EPR) ) Сепаратор: Прорезиненная нейлоновая лента или армирующая оплетка из текстильных или полиамидных нитей Наружная оболочка: Эластомер на основе полихлоропрена красного цвета Применение: В шахтах с наземной эксплуатацией допускается установка всухую. В карьерах. воздух и подобные. с двумя управляющими и одним управляющим проводом ТИПА NTSCGEÖU SHD .C5.3.GC Ep(H)N 78/53 КОНСТРУКЦИЯ : Силовые жилы: Токопроводящая жила: луженая медная тонкопроволочная (кл. 6 / 6 до 12 / 20 кВ Тип жилы Силовые жилы Защитные жилы Командная жила Количество жил 3 2 1 Сечение от 16 до 185 мм2 от 6 до 95 мм 10 мм2 2 СТАНДАРТ VDE 0250 ICEA S 68-516 JUS. для снабжения тяжелой мобильной техники. влажных и влажных местах. Номинальное напряжение 3,374 В. в мастовых водах. 5) Полупроводящий слой: Экструдированная полупроводниковая резина Командная жила: Токопроводящая жила: Мелкопроволочная луженая медь (п.3. Краны и доки и там, где возможно принуждение кабеля к описанию и S-образному изгибу. Там, где есть высокие механические нагрузки. 5) ) Изоляция: EPR на основе эластомера. Кабельная система: три силовых жилы.3 Гибкий силовой шахтный кабель для тяжелых условий эксплуатации с концентрическим экраном вокруг каждой силовой жилы. 5) Сепаратор: Полупроводящая нейлоновая лента Полупроводящий слой: Прессованная полупроводниковая резина Изоляция: ЭПР на основе эластомера Полупроводящий слой: Прессованная полупроводниковая резина Защитные жилы: Токопроводящая жила: Мелкопроволочная луженая медь (кл. драг. 9)0003
3. КОНСТРУКЦИЯ : Токопроводящая жила: многопроволочная, луженая, отожженная. Изоляция: безгалогенная. Номинальное напряжение 0. Не распространяющий горение компаунд на основе полихлоропренового эластомера (тип MGG). воздушные вводы. летучая мышь только в местах, где нет опасности помех радио- или радиолокационного оборудования.4. МГХ КНР. только в многожильных кабелях Оболочка: Вулканизированная. эти кабели должны быть установлены только ниже верхнего металлического настила и в тех точках, где кабели отделены от антенн. беспроводные комнаты. Поскольку кабели не имеют электрической защиты.5 мм 2,6 / 1 кВ Количество жил 1 2 3 4 5 7 до 24 Сечение 4 до 300 мм 1 до 25 мм 2 СТАНДАРТ DIN 89160 ГОСТ 7866 Примечание 2 1 до 120 мм2 1 до 95 мм 2 1 до 2. или безгалогенный экструдированный термопласт на основе олефин-сополимера (МГХ) Применение: Применяются для стационарного использования на других плавучих объектах. экструдированный компаунд из твердого этилен-пропиленового эластомера (HEPR) Кабели: Две или более жил кабеля. радиопеленгаторы или другое радиолокационное и приемное оборудование.4 СУДОВЫЕ СИЛОВЫЕ И ТЕЛЕКОММУНИКАЦИОННЫЕ КАБЕЛИ С ИЗОЛЯЦИЕЙ ЖЕСТКИМ ЭПР ЭЛАСТОМЕРОМ 3.1 Судовые силовые кабели без экрана ТИПА МГГ.5 мм2 1 и 1.
4,5 до 25 мм 1 до 120 мм2 1 до 95 мм 2 1 до 2. Также защищает от случайного поражения электрическим током. лодки и другие плавучие объекты во всех их помещениях и на открытых палубах. только в многожильных кабелях Наполнитель: только в многожильных кабелях из экструдированного эластомерного или термопластичного компаунда Разделитель: Полиэфирная лента Электрический экран: Металлический немагнитный материал в виде оплетки медных отожженных неолуженных проводов Сепаратор: Полиэфирная лента Оболочка: Вулканизированная. Электрический экран уменьшает помехи радиосвязи и электронным установкам в случае серьезных механических повреждений. экструдированный компаунд из твердого этилен-пропиленового эластомера (HEPR) Кабели: Две или более жил кабеля. для сигнализации и управления. Номинальное напряжение 0,6 / 1 кВ Количество жил 1 2 3 4 5 от 7 до 24 Сечение 4 до 300 мм 2 2 СТАНДАРТ DIN 89158 ГОСТ 7866 Примечание 1.2 Кабели силовые судовые. антипиреновый компаунд на основе полихлоропренового эластомера (тип MGCG).5 мм2 1.3. для передачи мощности.5 мм 2 . экранированный ТИП MGCG. или безгалогенный экструдированный термопласт на основе олефин-сополимера (МГЧ) Применение: Применяются для стационарной установки на судах. МГЧ КНР. КОНСТРУКЦИЯ: Токопроводящая жила: многопроволочная, луженая, отожженная. Изоляция: безгалогенная.
экструдированный компаунд из твердого этилен-пропиленового эластомера (HEPR) Жила кабеля: две жилы в паре Кабельные пары: две или более пары пар Наполнитель: только в кабелях с большим количеством жил из экструдированного эластомерного или термопластичного компаунда Разделитель: полиэфирная лента Электрические Экран: Металлический немагнитный материал в виде оплетки из медных отожженных нелуженых проволок Разделитель: Лента полиэфирная Оболочка: Вулканизированная. экранированный ТИП FMGCG.75 мм² 10 x 2 x 0. Электрический экран уменьшает помехи для радиосвязи и оборудования для определения местоположения. контроль. или безгалогенный экструдированный термопласт на основе олефин-сополимера (ФМГЧ) Применение: Применяются для стационарной установки на судах. системы управления и сигнализации.3 Судовые телекоммуникационные кабели. Номинальное напряжение 250 В Конструкция кабеля 1 х 2 х 0. ФМГЧ КНРТ.75 мм² 14 х 2 х 0,75 мм² 19x 2 x 0,3,75 мм² 7 x 2 x 0,4,75 мм² Примечание СТАНДАРТ DIN 89159 ГОСТ 7866 . КОНСТРУКЦИЯ : Токопроводящая жила: Медь, луженая, отожженная, многопроволочная Изоляция: Безгалогенная.75 мм² 2 x 2 x 0,75 мм² 4 x 2 x 0. На лодках и других плавучих объектах во всех их помещениях и под палубой, а также на надстройке для измерения.75 мм² 24 x 2 x 0. Огнезащитный состав на основе полихлоропренового эластомера (типа FMGCG).
5 SEN 24 02 60 HD 359 JUS Примечание .1 Круглые резиновые тросы для кранов. ЛИФТЫ.5. 12.F КОНСТРУКЦИЯ DEpN: Проводник: тонкопроволочный из отожженной луженой или нелуженой меди (класс 5 или 6) Изоляция: эластомер на основе EPR Кабельная разводка: две или более жилы кабеля Разделитель: полиэфирная или прорезиненная нейлоновая лента Оболочка: эластомер на основе полихлоропрена черного цвета Цвет Применение: В сухих и влажных помещениях и на открытом воздухе. а также в воде.5 м/с) или в высоких зданиях (более 50 м).5 мм 2 СТАНДАРТ VDE 0250 IEC 245 .3.5 КРУГЛЫЕ И ПЛОСКИЕ РЕЗИНОВЫЕ КАБЕЛИ ДЛЯ КРАНОВ. 19Сечение от 1 до 2. Номинальное напряжение 300 / 500 В Количество жил 6. 16. Не использовать для высокоскоростных лифтов (свыше 2. лифты и подъемники ТИПА NFLGÖU 245 IEC 75 RDOH H05RN03. ТРАНСПОРТЕРЫ И ПОГРУЖНЫЕ ВОДЯНЫЕ НАСОСЫ 3.
5 мм2 .3 и транспортеры и для погружных водяных насосов ТИП NGFLGÖU EpN/U .5 до 95 мм2 6 до 25 мм 2 4 7 8 и 12 1.5.5 и 2. DEpN/U КОНСТРУКЦИЯ: Проводник: Тонко- многожильный из отожженной луженой или нелуженой меди (класс 5 или 6) Изоляция: эластомер на основе ЭПР Оболочка: эластомер на основе полихлоропрена черного цвета Применение: В сухих и влажных помещениях и для кранов.5 до 25 мм Сечение 1. Номинальное напряжение 300 / 500 В Тип EpN / UN жилы 3 и 4 o СТАНДАРТ VDE 0250 JUS Тип DEpN / UN жилы 2 o Поперечное сечение 1. Транспортеры и другое оборудование, а также для погружных водяных насосов.2 Плоские резиновые кабели для кранов, лифтов, лифтов.
термиты и другие вредные насекомые.824 JUS Поперечное сечение 6 мм 8 AWG ( 8. Этот тип аэропортового кабеля используется в местах, где грозы и раскаты грома вблизи кабелей не часты и где нет опасности их подвергается нападению грызунов.3.6 СИЛОВЫЕ КАБЕЛИ ДЛЯ ОСВЕЩЕНИЯ АЭРОПОРТОВ 3.36) 2 Примечание .6.1 Первичный резиновый высоковольтный кабель для аэропортов без электрического экрана ТИП SRN SEPN КОНСТРУКЦИЯ: Токопроводящая жила: Медная многопроволочная луженая жила (класс 2) Изоляция: Эластомер на основе EPR Оболочка: Эластомер на основе полихлоропрена. Применение: Применяются для соединения последовательно соединенных разделительных трансформаторов и трансформаторов, питаемых от регулятора постоянного тока, в высоковольтных последовательных первичных цепях на посадочных путях аэропортов. Номинальное напряжение 5000 ( 8000) В N жил 1 o СТАНДАРТ FAA L .
где часты грозы и раскаты грома вблизи кабелей и где нет опасности нападения на них грызунов.3. Номинальное напряжение 5000 ( 8000) В N жил 1 o СТАНДАРТ FAA L . Этот тип кабеля аэропорта используется в местах. термитов и других вредных насекомых. экранированный ТИП SRC7N SEpN / Z КОНСТРУКЦИЯ : Токопроводящая жила: Медная многопроволочная луженая жила (класс 2) Изоляция: Эластомер на основе ЭПР Электрический экран: Медные луженые проволоки, уложенные спирально или медная лента с накладкой Оболочка: Эластомер на основе полихлоропрена Применение: Используются для межсоединений изолирующие трансформаторы, включенные последовательно, и их трансформаторы, питаемые от регулятора постоянного тока в первичных цепях серии высокого напряжения на начальных и посадочных путях аэропорта.
3 Низковольтный кабель вторичной обмотки с резиновой резиной для аэропортов ТИП SRN SEpN / FJ КОНСТРУКЦИЯ : Токопроводящая жила: тонкопроволочная медная отожженная луженая (класс 5) Изоляция: эластомер на основе EPR Оболочка: эластомер на основе полихлоропрена Применение: Эти кабели для аэропортов используются во вторичных цепи для питания низковольтного освещения аэродрома на взлетно-посадочных дорожках аэропорта. 5 мм 12AWG (3. Эти кабели, как правило, двухжильные. 824 JUS Примечание. но они также могут быть другой конструкции. 6. Номинальное напряжение 300 / 500 В Без жил 1 2 Сечение 4 мм 2 2.3.31) 4 мм2 2 СТАНДАРТ FAA L .
для контроля.3. для рулевого управления и для освещения. ŽEpN / FV СТАНДАРТ VDE 0250 JUS КОНСТРУКЦИЯ : Токопроводящая жила: тонкопроволочная медная отожженная, луженая (класс 5) Изоляция: эластомер на основе ЭПР Оболочка: эластомер на основе полихлоропрена Применение: Эти кабели используются для локомотивов и железнодорожных вагонов. 1500,5 до 240 Поперечное сечение 1. электрические цепи отопления. используются для рельсовых транспортных средств. 3000 В Тип 750 В N сердечники 1 o Тип 1500 и 3000 В N сердечники 1 o Поперечное сечение 1. для электрических тяговых двигателей. Номинальное напряжение от 750,5 до 240 В. троллейбусы и другие подобные машины. Эти тросы.7 ОЧЕНЬ ГИБКИЕ РЕЗИНОВЫЕ КАБЕЛИ ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТНОГО СРЕДСТВА И ТРОЛЛЕЙБУСОВ ТИПА NSGAFÖU ŽEpN / F.
/оболочка: Эластомер на основе полихлоропрена Применение: Для соединения аппаратов дуговой сварки, когда требуется гибкий кабель.8 ГИБКИЕ РЕЗИНОВЫЕ КАБЕЛИ ДЛЯ ДУГОВОЙ СВАРКИ ТИПА NSLFFÖU H01N2 .1 ZN/S СТАНДАРТ VDE 0250 VDE 0282 HD 22.K73.030 КОНСТРУКЦИЯ : Проводник: Очень тонкопроволочная медная жила Разделитель: Лента из крепированной бумаги Insul.E SO 245 IEC 82 ДУГОВАЯ СВАРКА KOG .03 JUS N.C9.3.6 S2 SEN 24 02 47 IEC 245 .6 BS 638 TU 16.D H01N2 . Номинальное напряжение 100 В Сечение 2 от 10 до 120 мм Без жил 1 Примечание.
5 12. Применение: Кабели силовые плоские бронированные для нефтяных скважин повышенного термического класса со специальной резиновой изоляцией на основе компаунда СКЭПТ применяются в нефтяных скважинах для установки погружных силовых электронасосов.8 1,0 х 40. Номинальное напряжение Количество жил три -сердцевина Сечение 2 (мм) 3 x10 3 x 13,6 1..3 3 x 16 3 x 21. Усталостная и коррозионностойкая. хим.0 .6 1. обеспечивает защиту изоляции от масла.0 x 31,31 / 4 кВ Примечание плоская Около 6 мм 2 Толщина изоляции (мм) 1,3. .91.9 Кабели плоские бронированные для скважин повышенного термического класса ( 2300С ) ТИП КЭПСБПТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФКС 9. ) (кг/км) 1500 1830 1970 2300 2890 Длина поставки (м) 2000 2000 2000 1700 1400 Сечение 10 – 33,6 1,9 0,5 x 36. класс 1 электролитический. Сердечник : Толщина жилы, изолированная специальным эластомером на основе EPDM компаунда термического класса. Оболочка : Оболочка из экструдированного свинца. (мм) 0,9 0. Общий диаметр (мм) 11,6 2,5 x 32. Декомпрессия газов и изоляции Подкладка: Подходящая лента спирально намотана внахлест Жила кабеля: Жилы уложены параллельно и обернуты подходящей лентой внахлест Броня: Полностью оцинкованная стальная лента (с четырех сторон) обернутые внахлест по форме «Q»-профиль.НК.0 1,5 12,5 х 29.5 13. который обеспечивает превосходную механическую и антикоррозионную защиту.5 Общая масса ( ок.
4.1 4. ИЗОЛИРОВАННЫЕ ЭЛЕКТРИЧЕСКИЕ СИЛОВЫЕ КАБЕЛИ И ГИБКИЕ ШНУРЫ 4.2 КАБЕЛИ С ПВХ ИЗОЛЯЦИЕЙ КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ .
5 ,5 ,16 мм 2 Примечание 1. 1. 202 VDE 0281-3 NFC 32-201-3 BS 6004 GOST 6323 PV-1 P/M HO7V-R PV-2 P/F HO7V-K PV-3 КОНСТРУКЦИЯ ТИПА ( П . синий. Изоляция : Экструдированный ПВХ .допускается темп.201 VDE 0281-3 NFC 32-201-3 BS 6004 ГОСТ 6323 JUS N зеленый/желтый зеленый/желтый Номинальное напряжение 450 / 750 В Тип P P/M P/F №200 VDE 0281-3 NFC 32- 201-3 BS 6004 GOST 6323 JUS N. Применение : Для электропроводки в сухих помещениях, где требуется особая гибкость (светлый.N. Стандартные цвета: черный. коричневый. P/M ) : Проводник : Мягкий отожженный сплошной (класс 1) или многожильные (класс 2) медные жилы 1 1 1 Сечение 1. синий Стандартные цвета: черный Макс.1 Одножильные кабели с ПВХ изоляцией ТИП P HO7V-U СТАНДАРТ JUS.C3.240 мм2 .400 мм2 1,5 , Применение: для избранных силовая электропроводка в сухих помещениях для длительной прокладки в трубах на растворе или под раствором, а также на изоляторах. допустимая температура 70 oC. 70°С.4. КОНСТРУКЦИЯ ТИПА P/F : Проводник : Мягкий отожженный гибкий шнур Изоляция : Экструдированный ПВХ . C3. для прочной укладки в трубах на раствор или под раствор, а также на изоляторах. яркий. Макс.1 КАБЕЛИ С ПВХ ИЗОЛЯЦИЕЙ 4. коричневый.C3.
1. Номинальное напряжение 300 / 500 В № 4 мм 2 СТАНДАРТ JUS.230 VDE 0250 teil 201 Примечание. медный проводник. Оболочка в основном черного цвета. Макс.5 .Н.010. допустимая температура 70oC. Применение : Для электропроводки в сухих помещениях над или под раствором без специальной механической защиты. Изоляция жил: экструдированный ПВХ. Оболочка: обычная оболочка из ПВХ. Стандартные цвета жил согласно JUS Кол-во жил 2-3 Сечение 1.
жил 2-5 Поперечное сечение 1. Стандартные цвета жил согласно JUS N. Промежутки заполнены невулканизированной резиной. Изоляция жил: Экструдированный ПВХ.35 мм2 СТАНДАРТ JUS.010.5. допустимая температура 70оС.1.Н. Применение : В сухих и влажных помещениях поверх или под раствором, а также на открытом воздухе. Оболочка: бесшовная трубка из ПВХ поверх скрученных жил.4. Скрутка: жилы уложены вместе. C3. Оболочка преимущественно серого цвета. Макс.220 VDE 0250 teil 204 ГОСТ 16442 Примечание.3 Кабели с ПВХ изоляцией и оболочкой для стационарной проводки ТИП ПП NYM ВВГ КОНСТРУКЦИЯ: Токопроводящая жила: Мягкая отожженная сплошная (класс 1) или многопроволочная (класс 2) медная жила. Номинальное напряжение 300 / 500 В No.CO.
N. Номинальное напряжение 500 В № 235 BS 6004 Примечание . Стандартные цвета жил согласно JUS N. Оболочка преимущественно серого цвета. Оболочка: экструдированный ПВХ. над или под раствором или стальной конструкцией.010. Применение : В сухих и влажных помещениях для постоянной укладки. Макс.C3.4. Количество жил 2-3 Сечение 1 .4 Кабели с плоскими жилами с изоляцией и оболочкой из ПВХ ТИП PP/U ПВХ оболочка плоская КОНСТРУКЦИЯ : Токопроводящая жила : Мягкая отожженная сплошная медная жила. допустимая температура 70oC.6 мм 2 СТАНДАРТ JUS. Изоляция: Экструдированный ПВХ.1.CO.
010,75 мм 2 СТАНДАРТНЫЙ JUS. фанаты. Макс. 5 Легких гибких кабелей с изоляцией и оболочкой из ПВХ ТИП PP/L HO3VV-F PVS PP/L . Стандартные цвета: Согласно JUS N. допустимая температура 70oC. Изоляция жил: экструдированный ПВХ. жил 2-4 2 Сечение 0.U .5 . Применение : Для подключения небольших переносных электроприборов, работающих в условиях освещения, таких как переносные лампы. C3.C3.4.1.F КОНСТРУКЦИЯ ŠVVP: Проводник : Мягкий отожженный гибкий (класс 5) медный проводник.5 . Оболочка в основном черного или белого цвета. где кабель не может соприкасаться с поверхностями при температуре выше 85 °С.Н.5 ГОСТ 7399 Примечание PP/L PP/L .N.0.301 VDE 0281 . Номинальное напряжение 300/300 В № СО.5 НФК 32-201 .1 мм² 0. Холодильники и другие бытовые приборы.У ХО3ВВх3. Оболочка: экструдированный ПВХ.5 BS 6500 ГОСТ 7399 JUS.301 VDE 0281.
N. Применение : Для подключения небольших переносных электроприборов, работающих в тяжелых условиях, таких как стиральные машины. F КОНСТРУКЦИЯ ŠVVP: Проводник : Мягкий отожженный гибкий (класс 5) медный проводник. Оболочка в основном серого цвета.302 VDE 0281 .1.5 NFC 32-201 .302 VDE 0281 . Максимум. Изоляция жил: Экструдированный ПВХ.Н. пылесосы и тепловые приборы, кабели которых не могут соприкасаться с поверхностями при температуре выше 85 °C.75.5 BS 6500 ГОСТ 7399 JUS.5 мм² 0. жил 2-7 2 Сечение 0.U . Номинальное напряжение 300/500 В №С3.5 ГОСТ 7399 Примечание ПП/Ж ПП/Ж.У НО5ВВх3.4. Оболочка: экструдированный ПВХ. допустимая температура 70oC. Стандартные цвета: В соответствии с JUS N. черный или белый цвет.75 мм 2 СТАНДАРТ JUS.C3. CO.6 Обычные гибкие кабели с ПВХ изоляцией и оболочкой ТИП PP/J HO5VV-F PVS PP/J . 010.2.
2.1.75-1.75-1. офисы и для снабжения ручными приборами, которые подвергаются большим механическим нагрузкам. кухни.C3,5 мм² 0,1 Гибкие резиновые жилы с текстильной оплеткой для мобильных устройств 4.401 VDE 0282 BS 6500 NF – C 32102 ГОСТ 7399 .2 КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ 4.2.1 Гибкие резиновые жилы с текстильной оплеткой ТИПА GT / J H03RT – F ŠRO КОНСТРУКЦИЯ: Жила: тонкопроволочная жила из отожженной луженой меди Изоляция: натуральный каучук Кабельная разводка: две или три жилы соединены вместе с подходящим заполнитель в промежутках между изолированными жилами Оплетка : Текстильный шнур Применение: Для гибких соединений в бытовых помещениях. 5 мм² Примечание СТАНДАРТ JUS Кол-во жил 2 3 Сечение 0. №4.
офисы и для снабжения ручными приборами, которые подвергаются сильным механическим нагрузкам. 2,5 мм² 2 СТАНДАРТ JUS № 75-1. .502 VDE 0282 Примечание * Сечение 6 и 10 мм не соответствует IEC 245 .1,75-10 мм² 0. жил 2 3-5 Сечение* 0,4 стандарт.C3.2 Гибкие проводники с резиновой изоляцией и резиновой оболочкой с текстильной оплеткой внешняя оболочка ТИП GGT / J EpGT / J H05RRT – F КОНСТРУКЦИЯ: Токопроводящая жила: тонкопроволочная жила из отожженной луженой меди Изоляция: натуральный каучук Кабельная разводка: две или три жилы уложены вместе с подходящим наполнителем в промежутках между изолированными жилами Оболочка: натуральный каучук компаунд Оплетка : Текстильный шнур Применение: Для гибких соединений в бытовых помещениях. кухни.4.
1 КАБЕЛИ СИЛОВЫЕ БЕЗГАЛОГЕННЫЕ НЕРАСПЛАМЕНЯЮЩИЕСЯ И ПРОВОДНИКИ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ДО 1 кВ 5.5. БЕЗГАЛОГЕННЫЕ НЕРАСПЛАМЕНЯЮЩИЕСЯ СИЛОВЫЕ КАБЕЛИ И ПРОВОДА 5.2 СРЕДНЕГО НАПРЯЖЕНИЯ БЕЗГАЛОГЕННЫЕ НЕРАСПРЕГАЕМЫЕ СИЛОВЫЕ КАБЕЛИ 10 ,35 кВ .
5.1-ядерный .2. мягкая отожженная медь. Жила: жила с полипропиленовой изоляцией. в и под гипсом.5 . Наружная оболочка: кремово-белый экструдированный безгалогенный огнестойкий компаунд. Номинальное напряжение 300/500 В Количество жил .5 мм2 .5 . Промежутки заполнены экструдированным безгалогенным огнестойким компаундом.10 мм 2 1. 300/500 В ТОРГОВАЯ МАРКА ТИП NHMH КОНСТРУКЦИЯ : Проводник : одножильный или многожильный.16 мм 2 FKS-PLAMEX 1 СТАНДАРТ VDE 0250-215 Примечание 1,5-жильный .5 .4 ядра. on.2-ядерный . VDE 0472-816 Применение: Для стационарной установки над. VDE 0472-804B Отсутствие агрессивных продуктов сгорания: IEC 754-2.1. в сухих и влажных влажных помещениях.5 .16 мм 2 1.1 БЕЗГАЛОГЕННЫЕ БЕЗОПАСНЫЕ СИЛОВЫЕ КАБЕЛИ И ПРОВОДА НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ДО 1 кВ 5.1 Безгалогеновые монтажные проводники.7-жильные Размер 1. в основном в зданиях с требованиями безопасности. VDE 0472-813 Низкая плотность дыма: IEC 1034. Улучшенные характеристики в случае пожара: Сниженное распространение пламени: IEC 332-1,5 . 2.5 .5 мм2 1,35 мм2 1. в кирпичной кладке и бетоне.
VDE 0472-816 Применение: Для стационарной установки свыше.5. VDE 0472-804C Отсутствие коррозионно-активных газов сгорания: IEC 754-2,35 мм2 1.2.2-жильный .2 Безгалогеновые монтажные провода с улучшенными характеристиками в случае пожара.5 мм2 .16 мм 2 FKS-PLAMEX 2 СТАНДАРТ DIN VDE 0250- 214 Примечание 1. о. 300/500 В ТОРГОВАЯ МАРКА ТИП NHXMH КОНСТРУКЦИЯ: Проводник: Одножильный или многожильный. 3-жильный. Наружная оболочка: Серый экструдированный безгалогенный огнезащитный состав.2. в и под штукатуркой.10 мм 2 1. Номинальное напряжение 300/500 В Количество жил . VDE 0472-813 Низкая плотность дыма: жила IEC 1034.5 0,5 мм2 1. в кирпичной кладке и бетоне.5 . мягкая отожженная медь. Сердечник: проводник с изоляцией из сшитого полиэтилена. в сухих и влажных влажных помещениях. 4-х жильный. в основном в зданиях с высокой концентрацией людей и/или ценным содержимым.5 .7-core Размер 1. Улучшенные характеристики в случае пожара: Уменьшенное распространение пламени: IEC 332-3C. 5 .16 мм 2 1. Промежутки, заполненные экструдированный безгалогенный антипирен.5 .5 .5 .1.
5 . КОНСТРУКЦИЯ N2XCH : Проводник : Одножильный или многожильный. 240 мм2 1,4-жильный. 1-жильный .4-жильный. . подземные рельсовые системы и т. д. 5,6/1 кВ FKS-PLAMEX 3 FKS-PLAMEX 3C СТАНДАРТ VDE 0276-604 ТОРГОВАЯ МАРКА ТИП N2XH.5 .3 Безгалогенные силовые кабели с улучшенными характеристиками в случае пожара. больниц.5 .г.3-ж. Эти кабели предназначены в основном для использования в зданиях и сооружениях с повышенными требованиями к безопасности людей и ценного содержимого. 240 мм2 35,4 мм2 * Секторные жилы для сечения жилы 35 мм² и более. Промежутки заполнены экструдированным безгалогенным антипиреном.5 . 0. VDE 0472-804C Коррозионно-активные газы сгорания: IEC 754-2.240 мм 2 круглый.1. e.2-ядро . Улучшенные характеристики в случае пожара: Распространение пламени: IEC 332-3C. Концентрический проводник: Медные провода с медной контактной лентой (обозначение C) Наружная оболочка: Черный экструдированный безгалогенный огнезащитный состав. прокладка в грунте не допускается.7-61 жилы Размер 1. Силовые установки. VDE 0472-816 Применение: Для установки внутри и снаружи помещений. сектор 1,5 ядра. как средство превентивной противопожарной защиты. Пониженная нейтрализация. сектор круглый. общественные здания. сектор раунд.5 . Номинальное напряжение 1 кВ Количество жил 0,25 мм 2 1,25 мм 2 Примечание * 1. Мягкая отожженная медь Жила: жила с изоляцией из сшитого полиэтилена Жила кабеля: уложенные жилы. VDE 0472-813 Низкая плотность дыма: IEC 1034.300 мм2 1,5 .
Концентрическая жила: Медные провода с медной контактной лентой (обозначение C) Наружная оболочка: Черный экструдированный сшитый безгалогенный огнезащитный состав. VDE 0472-813 Низкая плотность дыма: жилы IEC 1034.5.40 Размер* 1. 0,1-жильная 0,25 мм2 1,5-4 мм2 * Только с круглыми проводниками. КОНСТРУКЦИЯ NHXCHX: Проводник: одножильный или многожильный. мягкая отожженная медь Жила: изолированная жила из сшитого компаунда, не содержащая галогенов. Жила кабеля: уложенные жилы. 5 .300 мм 2 Номинальное напряжение 1 кВ Количество жил . . Улучшенные характеристики в случае пожара: Сниженное распространение пламени: IEC 332-3C. VDE 0472-816 Применение: Для использования в защитной оболочке атомных электростанций. по стандарту .5 .4 Кабели силовые безгалогеновые с улучшенными характеристиками в случае пожара для специального применения. Также может использоваться в зданиях с повышенными требованиями безопасности. 6/1 кВ FKS-PLAMEX 4 FKS-PLAMEX 4C СТАНДАРТ DIN VDE 0266 ТОРГОВАЯ МАРКА ТИП NHXHX.5 .185 мм 2 35 .1,25 мм2 1,7,5-жильный .редуцированный нейтральный. 5.2-ядерный. VDE 0472-804C Отсутствие агрессивных продуктов сгорания: IEC 754-2.5.
5-ядерный . VDE 0472-813 Низкая плотность дыма: IEC 1034. e.7. VDE 0472-816 Целостность цепи кабеля: IEC 331.185 мм2 35 . больницы. Промежутки заполнены подходящим безгалогенным огнезащитным материалом. 3 ядра. и т. д. с уменьшенной нейтралью. 240 мм2 1. Концентрический проводник: медные провода с медной контактной лентой (с обозначением C) Разделитель: стеклянная лента (дополнительно) Наружная оболочка: оранжевая экструдированная сшитая безгалогенная огнезащитная смесь. 5. прокладка в земле не допускается.5 . Номинальное напряжение 1 кВ Количество жил .5 . VDE 0472-814 Применение: Для установки внутри и снаружи помещений. Размер 30 жил* 1,25 мм 1. Школы.5 .5 . по стандарту .185 мм 2 1,5 -4 мм2 2 * Только с круглыми жилами. Улучшенные характеристики в случае пожара: Сниженное распространение пламени: IEC 332-3C.300 мм 1.1. в местах скопления большого количества людей.5 .1-жильный .6/1 кВ FKS-PLAMEX 5 FKS-PLAMEX 5C СТАНДАРТ DIN VDE 0266 ТОРГОВАЯ МАРКА ТИП NHXHX FE180 NHXCHX FE180 КОНСТРУКЦИЯ : Проводник : Одножильный или многожильный.4-жильный .4- основной. мягкая отожженная медь. Сердечник: слюдяная лента, обернутая.5 Безгалогенные силовые кабели с целостностью цепи кабеля в случае пожара. 0. VDE 0472-804C Отсутствие коррозионных продуктов сгорания: IEC 754-2. Они подходят для питания систем безопасности. 2-жильный .g. жила с изоляцией из сшитого компаунда, не содержащая галогенов. 0,25 мм 2 Примечание 2 1.
пониженный нейтральный. дым. Улучшенные характеристики в случае пожара: Распространение пламени: IEC 332-3C. Системы отвода тепла.185 мм 2 1,4-жильные .185 мм2 35 ,25 мм 2 СТАНДАРТ DIN VDE 0266 ТОРГОВАЯ МАРКА ТИП NHXHX FE180/E90 NHXCHX FE180/E90 КОНСТРУКЦИЯ: Проводник: одножильный или многожильный. по стандарту .7.5 .2-жильный . VDE 0472-813 Низкая плотность дыма: IEC 1034.5 . Концентрическая жила: Медные провода с медной контактной лентой (обозначение C) Разделитель: стеклянная лента, устойчивая к воздействию высоких температур. Наружная оболочка: Оранжевый экструдированный сшитый безгалогенный огнестойкий компаунд. 300 мм, 1,5 жилы. закапывание в землю не допускается. е. VDE 0472-816 Целостность цепи кабеля: IEC 331.4-жильный.240 мм2 1. 0.g.5 . жила с изоляцией из сшитого компаунда, не содержащая галогенов. Номинальное напряжение 1 кВ Количество жил . VDE 0472-804C Коррозионно-активные газы сгорания: IEC 754-2. Для электроснабжения участков прокладки кабелей, необходимых для непосредственного пожаротушения. системы напора воды.5 .1. отожженная медь Сердечник: слюдяная лента, обернутая. системы вентиляции для безопасных лестниц. 5 . 90 минут: DIN 4102-12 Применение: Для установки внутри и снаружи помещений. Размер 30 жил* 1. Промежутки заполнены подходящим безгалогенным огнезащитным материалом. VDE 0472-814.5 -4 мм2 2 * Только с круглыми жилами.25 мм 1.6 Безгалогенные силовые кабели с целостностью цепи кабельной прокладки в случае пожара. .
500 мм 2 35 .трехжильный 25 . мягкая отожженная медь Жила: жила с изоляцией из сшитого полиэтилена. 35 кВ 5. Сепаратор: стеклянная лента (дополнительно) Наружная оболочка: черный экструдированный безгалогенный огнезащитный состав. Безгалогенные силовые кабели 2,1 МВ с улучшенными характеристиками в случае пожара. VDE 0472-816 Применение: Для источников питания электростанций, работающих на ископаемом топливе, а также для внутренней установки в местах с повышенными требованиями безопасности. 10 . с полупроводящими слоями под изоляцией Металлический экран: медная лента.500 мм2 50 ,2 FKS-PLAMEX S STANDARD HD 622 S1,35 кВ ТОРГОВАЯ МАРКА ТИП N2XSH N2XSEH КОНСТРУКЦИЯ : Токопроводящая жила : многопроволочная. одножильная .трехжильная 35 . БЕЗГАЛОГЕННЫЕ БЕЗГАЛОГЕННЫЕ СИЛОВЫЕ КАБЕЛИ СРЕДНЕГО НАПРЯЖЕНИЯ 10 500 мм2 25 . Количество жил Размер Номинальное напряжение 10 кВ. Улучшенные характеристики в случае пожара: Сниженное распространение пламени: IEC 332-3C.300 мм 2 5. Промежутки заполнены подходящим материалом, не содержащим галогенов. DIN VDE 0267 Примечание Номинальное напряжение 20 кВ. VDE 0472-804C Отсутствие коррозионно-активных газов сгорания: IEC 754-2.одножильный .трехжильный 50 . или экран из медной проволоки с медной контактной лентой. Жила кабеля: Сложенные жилы.300 мм 2 .одножильные .300 мм2. Номинальное напряжение 35 кВ. VDE 0472-813 Низкая плотность дыма: IEC 1034.
10.3 6.4 6.20 и 35 кВ. кВ СИЛОВЫЕ КАБЕЛИ В АЛЮМИНИЕВОЙ ОБОЛОЧКЕ 1.1 6.2 6.
Внутренняя защита: пропитанная бумага или пропитанный джут с покрытием из битумного компаунда. Сердечник кабеля: жилы уложены и обмотаны слоем бумажной ленты, все они пропитаны нормальным или полутвердым компаундом. НАКБА СБУ. Жила : Токопроводящая жила изолирована бумажными лентами. 1 Силовой кабель с бумажной изоляцией в свинцовой оболочке стальной ленточной броней и антикоррозионной защитой .400 мм2 16 . фасонная круглая.I.I.N.400 мм 2 Примечание** круглая.020 ВДЭ 0255 ГОСТ 18410-73 Токопроводящая жила: Проволока или многопроволочная медная или алюминиевая жила.6. Кабель типа НПО 13 применяется для вертикальной или наклонной прокладки. D PILC/DSTA/S PILC/DSTA/S М. круглой формы. Внешняя защита: Импрегнированный джут с покрытиями из битумного компаунда. ИПО 13-А НПО 13.Н.1 КАБЕЛИ СИЛОВЫЕ В СВИНТОВОЙ ОБОЛОЧКЕ НА 1 кВ 6.1. Номинальное напряжение 1 кВ Количество жил .С5. Оболочка: Бесшовная трубка из свинца или свинцового сплава. Механическая защита: Две стальные ленты. КОНСТРУКЦИЯ ASBU: СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N. трехжильный. НПО 13-А НКБА.400 мм2 ** Фасонные жилы сечением больше или 25 мм² .четырехжильные 3+1 . Применение : Для непосредственной прокладки в грунт в городских и промышленных сетях. фасонный 16,1 кВ ТИП PILC/DSTA/S PILC/DSTA/S M.
.D PILC / DSTA / PVC PILC / DSTA / PVC M. трехжильный .N.400 мм2 ** Фасонные жилы имеют сечение больше или 25 мм². Внешняя защита: оболочка из ПВХ. Применение: В городских и промышленных сетях для непосредственной прокладки в грунте в местах, подверженных повышенному коррозионному воздействию (агрессивный и влажный грунт, воздействие электрического тока). Внутренняя защита: пропитанная бумага или пропитанный джут с покрытием из битумного компаунда. ТИП I.1 кВ PILC / DSTA / PVC PILC/ DSTA / PVC M. Оболочка: бесшовная труба из свинца или свинцового сплава. броня и наружная оболочка из ПВХ. НАКБЫ СБШвУ. Тип НПО 14 применяется для вертикальной и наклонной установки. фасонный 16 .6.I.четырехжильный Сечение 16 . Номинальное напряжение 1 кВ Количество жил . Сердечник: проводник изолирован бумажными лентами. Механическая защита: Две стальные ленты.Н.400 мм2 16.020 VDE 0255 ГОСТ 18410-73 Примечание** круговая.400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS Н.четырехжильный 3+1 . Сердечник кабеля: жилы уложены и обмотаны слоем бумажной ленты, все они пропитаны нормальным или полутвердым компаундом. ИПО 14-А НПО 14.1. круглой формы. круглой формы. КОНСТРУКЦИЯ ASBŠvU: Токопроводящая жила: медная или алюминиевая жила. НПО 14-А НКБЫ .Д ИПО 14 .
Внутренняя защита: Пропитанный джут.400 мм2 16 .C5. Внешняя защита: Пропитанный джут с битумным составом. Четыре ядра (3+1). Номинальное напряжение 1 кВ Количество жил .1400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.I. 1 кВ ТИПА PILC/ SWA /S .6. Оболочка: бесшовная трубка из свинца или свинцового сплава. Сердечник кабеля: Жилы уложены и обмотаны слоем бумажной ленты, все они пропитаны нормальным или полутвердым компаундом. PILC/SWA/S M. Механическая защита: Круглая стальная оцинкованная проволока. Тип NPO 23 применяется для вертикальной или наклонной установки.D IPO 23. NPO 23-A NKRA .D PILC/ SWA /S .I. ИПО 23-А НПО 23 . НАКРА СКИУ. Применение : В городских и промышленных сетях для непосредственной прокладки в земле в местах, где возможны повышенные механические нагрузки. Четырехжильный. Сечение 16. Трехжильный. -коррозионная защита.400 мм2 . Жила : Жила изолированная бумажными лентами.020 ВДЭ 0255 ГОСТ 18410-73 16 . КОНСТРУКЦИЯ ASKLU: Проводник: проволочный или многожильный медный или алюминиевый проводник. PILC/SWA/S М.
КОНСТРУКЦИЯ NAKRGBY: Токопроводящая жила: Проволока или многожильный медный или алюминиевый проводник. PILC / SWA / PVC M. 1 кВ ТИП PILC / SWA / PVC . Внешняя защита: оболочка из ПВХ. Сердечник кабеля: жилы, уложенные и обмотанные слоем бумажной ленты, пропитанные нормальным или полутвердым компаундом. D NPO 25 .I. Оболочка: бесшовная трубка из свинца или свинцового сплава. Жила : Токопровод изолирован бумажными лентами.400 мм2 16 .Спираль из стальной оцинкованной ленты и наружной ПВХ оболочкой.Н.трехжильный . Механическая защита: Круглая стальная оцинкованная проволока и контрспираль из стальной оцинкованной ленты. НПО 25-А ИПО 25. Тип НПО 25 применяется для вертикальной или наклонной установки. PILC/SWA/ПВХ М.И. Применение : В шахтах и на промышленных предприятиях в местах, где возможны повышенные коррозионные воздействия и механические повреждения. N.020 VDE 0255 .4 Силовой кабель с бумажной изоляцией в свинцовой оболочке, армированный круглой стальной оцинкованной проволокой и встречным четырехжильным сечением 16 . 6. ИПО 25-А НКРГбЙ .400 мм2 16 . Номинальное напряжение 1 кВ Количество жил .D PILC/SWA/PVC. Внутренняя защита: Импрегнированный джут.400 мм2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.C5.1.четырехжильный (3+1) .
PILC/PVC М.ИПО 04. НАКИ СШвУ. 6 кВ ТИП PILC/PVC .A NKY.1 Силовой кабель с бумажной изоляцией и оболочкой из ПВХ. Жила: жила изолирована бумажными лентами. Сердечник кабеля: жилы уложены и намотаны слоем бумажной ленты, пропитанной нормальным и полутвердым компаундом. I.D PILC/PVC .I.N. НПО 04-А ИПО 04 . Этот тип не закапывается непосредственно в землю. PILC/PVC M. Оболочка: бесшовная трубка из свинца и свинцового сплава. КОНСТРУКЦИЯ CASŠvU : Токопроводящая жила : Проволока или многопроволочная медная или алюминиевая жила. Трехжильный Сечение 16 . АШвУ ЦШвУ. Тип НПО 04 применяется для наклонной и вертикальной прокладки. 2 КАБЕЛИ СИЛОВЫЕ В СВИНЦОВОЙ ОБОЛОЧКЕ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 6 кВ 6.Д НПО 04.020 ВДЭ 0255 ГОСТ 18410-73 ГОСТ 18409-73.Н.6.С5. Номинальное напряжение 6 кВ Количество жил 0,400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 6055-2 JUS N.2. Внешняя защита: оболочка из ПВХ. Применение: на промышленных предприятиях.
Оболочка: бесшовная трубка из свинца и свинцового сплава. Применение: На промышленных и шахтных предприятиях. Внутренняя защита: Импрегнированный джут. Тип PILC/SWA/S M. NPO 23 применяется для наклонной и вертикальной установки. НАКРА СКЛУ.Д ИПО 23.6 кВ ТИПА PILC/ SWA /S . Жила: жила изолирована бумажными лентами.C5.I. Его закапывают прямо в землю. Н. Механическая защита: Круглая стальная оцинкованная проволока. 6. Трехжильный Сечение 16 . Номинальное напряжение 6 кВ Количество жил . ASKLU CSKLU.CASKLU КОНСТРУКЦИЯ : Проводник : Проволочный или многожильный медный или алюминиевый проводник.I. НПО 23-А НКРА. IPO 23-A NPO 23,400 мм2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N. Внешняя защита: Импрегнированный джут с покрытиями из битумного компаунда. 2.2 Силовой кабель с бумажной изоляцией в свинцовой оболочке, армированный круглой стальной проволокой и с антикоррозионной защитой. 020 VDE 0255 ГОСТ 18410-73 ГОСТ 18409-73 .N.D PILC/SWA/S . PILC / SWA / S M. в местах, где могут возникнуть большие механические нагрузки. Сердечник кабеля: Жилы уложены и обмотаны слоем бумажной ленты, все они пропитаны нормальным или полутвердым компаундом.
Внутренняя защита: Пропитанный джут.I.6. НАКРГбЫ. PILC / SWA / PVC M.Спираль из стальной оцинкованной ленты и наружной оболочки из ПВХ.D NPO 25 . NPO 25-A IPO 25. Оболочка: Бесшовная трубка из свинца или свинцового сплава. КОНСТРУКЦИЯ: Токопроводящая жила: многожильный медный или алюминиевый проводник. N.D PILC / SWA / PVC, трехжильный. Сечение 16,3 Силовой кабель со свинцовой оболочкой и бумажной изоляцией, армированный круглой стальной оцинкованной проволокой и ответной частью .400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 ЮС Н. ИПО 25-А НКРГбЙ .С5. Внешняя защита: оболочка из ПВХ. Применение: На промышленных и шахтных предприятиях. Номинальное напряжение 6 кВ Количество жил .N.020 VDE 0255 . Сердечник кабеля: жилы уложены и обмотаны слоем бумажной ленты, все они пропитаны нормальным или полутвердым компаундом. Механическая защита: Круглая стальная оцинкованная проволока и контрспираль из стальной оцинкованной ленты. в местах, где были испытаны большие воздействия коррозии и механических напряжений. Тип НПО 25 применяется для наклонной или вертикальной установки.2. Сердечник: проводник изолирован бумажными лентами. PILC/SWA/ПВХ М.И. 6 кВ ТИП PILC/SWA/ПВХ.
трехжильный Сечение 16 . Сердечник кабеля: Жилы уложены и намотаны слоем бумажной ленты, пропитаны нормальным или полутвердым компаундом. Оболочка: бесшовная трубка из свинца или свинцового сплава. D PILC/PVC .D NPO 04. NPO 04-A IPO 04 . PILC/ПВХ M.I.3. PILC/PVC M. Укладывается в сухих и влажных помещениях.А НКИ.И. Жила: изолированный бумажной лентой проводник. 10 кВ ТИП PILC/ПВХ. Его не закапывают прямо в землю. Внешняя оболочка: оболочка из ПВХ.C5. Тип NPO 04 применяется для наклонных прокладок. IPO 04. NAKY SŠvU.3 КАБЕЛИ СИЛОВЫЕ В СВИНЦОВОЙ ОБОЛОЧКЕ 10 кВ 6.400 мм2 СПЕЦИФИКАЦИЯ BS 6480 IEC 6055-2 JUS N. ASŠvU CSŠvU.1 Силовой кабель с бумажной изоляцией и ПВХ оболочкой.020 VDE 0255 ГОСТ 18410-73 ГОСТ 18409-73 . Номинальное напряжение 10 кВ Количество жил .6. КОНСТРУКЦИЯ CASŠvU: Проводник: проволочный или многожильный медный или алюминиевый проводник. Применение: На промышленных предприятиях, тепло- и гидроэлектростанциях.
020 VDE 0255 Примечание ** круговой. НПО 11-А НКБ.Н.6. IPO 11-A NPO 11 .трехжильный Сечение 16 .N.400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 6055-2 JUS N.2 Силовой кабель с бумажной изоляцией в свинцовой оболочке, стальной ленточной броней и битумно-эмалевой оболочкой.D PILC/DSTA PILC/ DSTA M. Сердечник кабеля: Жилы уложены и намотаны слоем бумажной ленты, все пропитаны нормальным или полутвердым компаундом. C5.3. Его не закапывают прямо в землю. КОНСТРУКЦИЯ NAKB: Проводник: проволочный или многожильный медный или алюминиевый проводник. Жила: изолированный бумажной лентой проводник. Тип НПО 11 применяется для наклонной или вертикальной установки.I. Оболочка: бесшовная трубка из свинца или свинцового сплава. Механическая защита: Две стальные ленты Внешняя защита: Битумно-эмалевое покрытие. 10 кВ ТИП PILC/DSTA PILC/DSTA M. Внутренняя защита: пропитанная бумага или джут с покрытием из битумного компаунда. D IPO 11 . фасонные ** Фасонные жилы имеют сечение больше или 35 мм². Применение: На промышленных предприятиях и подстанциях. Номинальное напряжение 10 кВ Количество жил .
Оболочка: бесшовная трубка из свинца или свинцового сплава. КОНСТРУКЦИЯ CASBU: Проводник: проволочный или многожильный медный или алюминиевый проводник. Механическая защита: Две стальные ленты Внешняя защита: Импрегнированный джут с покрытиями из битумного компаунда.3 Силовой кабель с бумажной изоляцией в свинцовой оболочке стальной лентой с броней и антикоррозионной защитой. Сердечник кабеля: Жилы уложены и обмотаны слоем бумажной ленты и пропитаны нормальным или полутвердым компаундом. Жила: изолированный бумажной лентой проводник. 020 ВДЭ 0255 ГОСТ 18410-73 ГОСТ 18409-73 ** Фасонные жилы имеют сечение больше или 35 мм². Номинальное напряжение 10 кВ Количество жил . АСБУ ЦСБУ.И. Внутренняя защита: пропитанная бумага или джут с покрытием из битумного компаунда. N.N.I.C5. НПО 13-А НКБА. 10 кВ ТИПА PILC/DSTA/S PILC/DSTA/S M.6. Применение : В промышленных сетях для непосредственного заглубления в землю. НАКБА СБУ. Тип NPO 13 применяется для наклонной или вертикальной установки. 3.D IPO 13 .D PILC/DSTA/S PILC/DSTA/S M.400 мм2 Примечание ** круглый. фасонный СПЕЦИФИКАЦИЯ BS 6480 IEC 6055-2 JUS N. трехжильный Сечение 16 . ИПО 13-А НПО 13 .
Механическая защита: две стальные ленты. D PILC/PVC/DSTA/S PILC/PVC/DSTA/S M.4 Силовой кабель со свинцовой оболочкой с бумажной изоляцией и внутренней ПВХ оболочкой, армированный стальной лентой и антикоррозионной защитой. могут возникнуть повреждения. Применение : В городских сетях и промышленных предприятиях. Жила: изолированный бумажной лентой проводник. IPOP 13-A NPOP 13 . 020 VDE 0255 Примечание ** круглый.3.трехжильный Сечение 16 .N. Внешняя защита: слой пропитанного джута с промежуточными слоями из битумной смеси. 400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.C5.D IPOP 13 . в местах большей коррозии. Тип NPOP применяется для наклонной или вертикальной установки. НПОП 13-А НКИБА. фасонные ** Фасонные жилы имеют сечение больше или 35 мм². Оболочка: бесшовная труба из свинца или свинцового сплава. Внутренняя защита: битумное покрытие и оболочка из ПВХ. Сердечник кабеля: Жилы уложены и обмотаны слоем бумажной ленты и пропитаны нормальным или полутвердым компаундом. КОНСТРУКЦИЯ NAKYBA: Проводник: проволочный или многожильный медный или алюминиевый проводник. Номинальное напряжение 10 кВ Количество жил . Его закапывают прямо в землю и воду. Н.
N.5 Силовой кабель в свинцовой оболочке с бумажной изоляцией. D PILC / DSTA / PVC PILC / DSTA / PVC M. Механическая защита: две стальные ленты Внешняя защита: оболочка из ПВХ. фасонный СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N. I.трехжильный Сечение 16 .I.6. 10 кВ PILC /DSTA / PVC PILC/ DSTA / PVC M. Заглубляется непосредственно в землю. Оболочка: бесшовная трубка из свинца или свинцового сплава. армирован стальной лентой и внешней оболочкой из ПВХ. Внутренняя защита: пропитанная бумага или джут с покрытием из битумного компаунда. C5. Жила : Токопроводящая жила с бумажной лентой.400 мм2 Примечание ** круглая. NAKBY SBŠvU.CASBŠvU КОНСТРУКЦИЯ : Проводник : Проволока или многожильный медный или алюминиевый провод. АСБШвУ ЦСБШвУ. Тип НПО 14 применяется для наклонной или вертикальной установки. Сердечник кабеля: жилы уложены и обмотаны слоем бумажной ленты и пропитаны нормальным или полутвердым компаундом.020 VDE 0255 ГОСТ18410-73 ГОСТ 18409-73 ** Фасонные жилы имеют сечение больше или 35 мм². Номинальное напряжение 10 кВ Количество жил . ИПО 14-А НПО 14.Д ИПО 14 . Применение : В городских сетях и промышленных предприятиях. в местах, где может возникнуть большая коррозия и механические повреждения.3. НПО 14-А НКБИ.
Сердечник кабеля: жилы, уложенные и обмотанные слоем бумажной ленты, пропитанные нормальным или полутвердым компаундом. PILC/SWA/S M. Внутренняя защита: Пропитанный джут. Жила: Бумажная ленточная изоляция. D PILC/ SWA /S .D IPO 23. NAKRA SKlU. PILC/SWA/S M.C5. Применение : На промышленных и шахтных предприятиях. I. КОНСТРУКЦИЯ КАСКЛЮ : Проводник : Проволочный или многожильный медный или алюминиевый проводник. Применяется для прямого заглубления в грунт. река). АСКЛУ ЦСКЛУ. а также для подводных прокладок (море.400 мм 2 ) СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.6 Силовой кабель с бумажной изоляцией в свинцовой оболочке, армированный круглой стальной проволокой и антикоррозионной защитой.020 VDE 0255 ГОСТ 18410-73 ГОСТ 18409-73 . местами. Оболочка: бесшовная трубка из свинца или свинцового сплава.6.N. НПО 23-А НКРА. ИПО 23-А Тип НПО 23 .НПО 23 применяется для наклонной или вертикальной установки. Механическая защита: Круглая стальная оцинкованная проволока. Внешняя защита: Импрегнированный джут с покрытиями из битумного компаунда. 3. 10 кВ ТИП PILC/ SWA /S .трехжильный Сечение 16 . Номинальное напряжение 10 кВ Количество жил .I. там, где больше механических нагрузок.
И.Д НПО 25.7 Кабель силовой в свинцовой оболочке с бумажной изоляцией, армированный круглой стальной проволокой и наружной оболочкой из ПВХ.D PILC/SWA/PVC. PILC/SWA/PVC M. IPO 25-A NKRGbY . Механическая защита: Круглая стальная оцинкованная проволока и контрспираль из стальной оцинкованной ленты.I. Применяется для прямого закапывания в грунт .6. 10 кВ ТИП PILC/SWA/ПВХ. Применение: на промышленных или шахтных предприятиях.C5. Внешняя защита: оболочка из ПВХ. КОНСТРУКЦИЯ: Проводник: Провод или многожильный медный или алюминиевый проводник.3. реки). Сердечник кабеля: Жилы уложены и обмотаны слоем бумажной ленты и пропитаны нормальным или полутвердым компаундом. а также для подводных установок(мор. НАКРГбЫ.400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS Н. Внутренняя защита: Пропитанный джут.Н. Оболочка : Трубка бесшовная из свинца или свинцового сплава. НПО 25-А ИПО 25. в местах, где возможно повышенное воздействие коррозии и механических нагрузок.Тип НПО 25 применяется для наклонной или вертикальной установки.Номинальное напряжение 10 кВ Количество жил PILC/SWA/PVC M.трехжильный Сечение 16.020 VDE 0255. Жила: изолированная бумажной лентой жила.
4. Применение: На промышленных предприятиях, тепло- и гидроэлектростанциях.I. НПФО 04-А ИПФО 04 . Жила: жила изолирована бумажными лентами и экранирована. Тип NPHO 04 применяется для наклонной или вертикальной установки. 20 кВ ТИП PILC/ПВХ экранированный.C5. Его не закапывают прямо в землю. Н. PILC/PVC M. Сердечник кабеля: Жилы уложены и обмотаны хлопчатобумажными лентами, армированными медными нитями и пропитанными нормальным или полутвердым компаундом. Номинальное напряжение 20 кВ Количество жил – одножильные .400 мм2 .Н. КОНСТРУКЦИЯ NAHKY: Токопроводящая жила: Многопроволочная медная или алюминиевая жила.4 СИЛОВЫЕ КАБЕЛИ В СВИНЦОВОЙ ОБОЛОЧКЕ 20 кВ 1. Экранированный PILC/ПВХ M.D Экранированный PILC/ПВХ . 6.020 VDE 0255 25 . Оболочка: бесшовная трубка из свинца или свинцового сплава. IPHO 04.A NHKY. Внешняя защита: оболочка из ПВХ. Прокладывается в сухих и влажных помещениях. I. трехжильный Сечение 25-400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 6055-2 JUS N.D экранированный NPHO 04.1 Свинцовый кабель с бумажной изоляцией и экранированный силовой кабель в ПВХ оболочке.
D экранированный PILC/DSTA/S экранированный PILC/DSTA/S M. Механическая защита : Две стальные ленты.2 Экранированный силовой кабель с бумажной изоляцией в свинцовой оболочке.C5.D экранированный IPHO 13 . СПЕЦИФИКАЦИЯ NAHKBA BS 6480 IEC 55-2 JUS N.I. Номинальное напряжение 20 кВ Количество жил . Оболочка: Бесшовная трубка из свинца или свинцового сплава. I.020 VDE 0255 КОНСТРУКЦИЯ: Проводник: Многожильный медный или алюминиевый проводник. Внешняя защита : Покрытия из джута, пропитанного битумными составами. Тип NPHO 13 применяется для наклонной или вертикальной установки. Трехжильный Сечение 25 . Применение: В городских и промышленных сетях для непосредственного заглубления в землю. 20 кВ ТИП PILC/DSTA/S экранированный PILC/DSTA/S M.N. фасонные ** Фасонные жилы имеют сечение больше или 70 мм². Жила: жила изолирована бумажными лентами и экранирована. NPHO 13-A NHKBA.400 мм 2 Примечание ** круглый. ИПФО 13-А НПФО 13 . Сердечник кабеля: Жилы уложены и обмотаны хлопчатобумажными лентами, армированными медными нитями и пропитанными нормальным или полутвердым компаундом. стальная ленточная броневая и антикоррозийная защита. Внутренняя защита: пропитанная бумага или пропитанный джут с покрытиями из битумного компаунда.6.N.4.
Кабельная жила: Жилы уложены и обмотаны хлопчатобумажными лентами, армированными медными нитями и пропитанными нормальным или полутвердым компаундом. . армирован стальной лентой и внешней оболочкой из ПВХ. НПХО 14-А НХКБИ . промышленные предприятия.D PILC/DSTA/экранированный PVC PILC/DSTA/экранированный PVC M. Внешняя защита: Оболочка PVC Применение : В городских сетях.I. 20 кВ ТИП PILC/DSTA/экранированный PVC PILC/DSTA/экранированный PVC M. Номинальное напряжение 20 kV Число жил . Его закапывают прямо в землю. Жила: жила изолирована бумажными лентами и экранирована. фасонные ** Фасонные жилы имеют сечение больше или 70 мм² .Н. Оболочка: Бесшовная трубка из свинца или свинцового сплава. Трехжильный. Сечение 25 . Внутренняя защита: пропитанная бумага или пропитанный джут с покрытием из битумного компаунда. Механическая защита : Две стальные ленты. Тип NPHO 14 применяется для наклонной или вертикальной установки. тепловые и гидроэлектростанции. КОНСТРУКЦИЯ NAHKBY: Проводник: многожильный медный или алюминиевый проводник.4. IPHO 14-A NPHO 14 400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.C5. в местах, где возможно большее воздействие или коррозия и механические повреждения.
6.С5. Внутренняя защита: Импрегнированный джут. Механическая защита: Круглая стальная оцинкованная проволока. Номинальное напряжение 20 кВ Количество жил . НПХО 23-А НХКРА. 20 кВ ТИП PILC/ SWA /S экранированный.020 VDE 0255 .D экранированный IPHO 23. PILC / SWA / S M. Оболочка: бесшовная труба из свинца или свинцового сплава. Применение : На промышленных и шахтных предприятиях. Тип I.4.NPHO 23 применяется для наклонной или вертикальной установки. Сердечник кабеля: Жилы уложены и обмотаны хлопчатобумажными лентами, армированными медными нитями и пропитанными нормальным или полутвердым компаундом. КОНСТРУКЦИЯ NAHKRA: Проводник: многожильный медный или алюминиевый проводник. Внешняя защита: Импрегнированный джут с покрытиями из битумного компаунда. рек).трехжильный Сечение 25 . в местах, где могут возникнуть большие механические нагрузки. IPHO 23-A NPHO 23 .N.D экранированный PILC/ SWA /S экранированный PILC / SWA / S M.4 Экранированный кабель с бумажной изоляцией в свинцовой оболочке, армированный круглой стальной проволокой и с антикоррозионной защитой. Жила: жила изолирована бумажными лентами и экранирована. а также для подводных установок(морская.400 мм2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.I. Применяется для непосредственного заглубления в грунт.
реки). НАХКРГбЯ.5 Экранированный кабель силовой с бумажной изоляцией в свинцовой оболочке, армированный стальной проволокой и наружной оболочкой из ПВХ.020 VDE 0255 . НПФО 25-А ИПФО 25.Н.4.С5. Внешняя защита: оболочка из ПВХ. Применение: На промышленных и шахтных предприятиях. Механическая защита: Круглая стальная оцинкованная проволока и встречная спираль из стальной оцинкованной ленты. Внутренняя защита: Импрегнированный джут. Оболочка: бесшовная трубка из свинца или свинцового сплава. Тип NPHO 25 применяется для наклонной или вертикальной установки. Применяется для прямого заглубления в грунт. Сердечник кабеля: Жилы уложены и обмотаны хлопчатобумажными лентами, армированными медными нитями и пропитанными нормальным или полутвердым компаундом. Номинальное напряжение 20 кВ Количество жил . Жила: жила изолирована бумажными лентами и экранирована. КОНСТРУКЦИЯ: Проводник: Многожильный медный или алюминиевый проводник. в местах, где возможно большее влияние коррозии и механических нагрузок. 400 мм2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N. IPHO 25-A NHKRGbY . а также для подводных установок (море.D PILC/SWA/экранированный ПВХ PILC/SWA/экранированный ПВХ M. PILC/SWA/экранированный ПВХ M.6.I.трехжильный Сечение 25 .D NPHO 25 . 20 кВ ТИП PILC / SWA / экранированный ПВХ.I.
пластиковая лента и пропитанная бумажная лента или пропитанная бумажная лента и волокнистый материал с покрытием из битумного компаунда.D PILC/DSTA/S (S. экранированный и пропитанный нормальным или полутвердым компаундом. NAEKEBA OSBU.L) M.400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N. трехжильный Сечение 25 .I. Номинальное напряжение 20 кВ Количество жил . Применение: В городских и промышленных сетях для непосредственного заглубления в грунт. NAEKBA NEKEBA.L) PILC/DSTA/S (S.N. Оболочка: бесшовная труба из свинца или свинцового сплава отдельно для каждой жилы. IPZO 13-A NPZO 13 .I.020 VDE 0255 ГОСТ 18410-73 Примечание циркулярное .L) PILC/DSTA/ S (S.N. Внешняя защита: Импрегнированный джут с покрытием из битумного компаунда. D IPZO 13.C5. NPZO 13-A NEKBA.6 Отдельный силовой кабель в свинцовой оболочке с бумажной изоляцией. КОНСТРУКЦИЯ AOSBU: Токопроводящая жила: Многопроволочная медная или алюминиевая жила. Внутренняя защита: Пропитанная джутовая с битумным компаундом 20 кВ ТИП PILC/DSTA /S (S.6.L) М.стальная лента бронированная и антикоррозионная защита Оболочка защищена двумя пропитанными бумажными лентами или термо.4 Жила : Токопровод изолированный бумагой ленты.Тип НПЗО 13 применяется для наклонных или вертикальных прокладок.Сердечник кабеля: Отдельные свинцовые и защищенные жилы, сложенные и заполненные пропитанным джутом.Механическая защита: Две стальные ленты.
NAEKYBA CONSTRUCTION: Токопроводящая жила: многопроволочная медная или алюминиевая жила. NPZOP 13-A NEKYBA.) Тип NPZOP 13 применяется для наклонной или вертикальной установки.020 VDE 0255 Примечание циркулярное . ИПЗОП 13-А НПЗОП 13 . д.л) М. 20 кВ ТИПА PILC/PVC/DSTA /S (S. Применение : В городских и промышленных сетях для прямого заглубления в грунт. Стальная ленточная броня и антикоррозионная защита .7 Бумажная изоляция с раздельным выводом и в ПВХ оболочке силовая кабель одностороннее тяговое усилие.C5.I.400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.N.Сердечник: Проводник изолирован бумажными лентами, экранированными и пропитанными нормальным или полутвердым компаундом.I.L) M.N. Внешняя защита: Импрегнированный джут с составным покрытием. Оболочка защищена битумным компаундом и оболочкой из ПВХ.6. промежутки заполнены импрегнированным джутом. D PILC/PVC/DSTA/S (S. в местах, где наблюдается повышенная коррозия свинцовой оболочки (агрессивная окружающая среда). Сердечник кабеля: отдельные свинцовые и защищенные жилы уложены друг на друга. Механическая защита: два стальных ленты Внутренняя защита: Пропитанный джут с покрытиями из битумного компаунда.Трехжильный Сечение 25 Оболочка: Бесшовная труба из свинца или свинцового сплава отдельно для каждого сердечника.D IPZOP 13.L) PILC/PVC/DSTA/S (S.4 .Номинальное напряжение 20 кВ Количество жил . L) PILC/PVC/DSTA/S (S.
Номинальное напряжение 20 кВ Количество жил . КОНСТРУКЦИЯ AOSKU: Проводник: Многожильный медный или алюминиевый проводник. рек).4.L) PILC/SWA/S (S. NAEKERA NEKRA.6. Механическая защита: Круглая стальная оцинкованная проволока. Экранированная и пропитанная нормальным или полутвердым компаундом. I. NPZO 23-A NEKERA.C5. Междоузлия заполнены с пропитанным джутом.Л) М. Применяется для непосредственного заглубления в грунт.трехжильный Сечение 25 .Н.Д ИПЗО 23 . Сердечник кабеля: Отдельные свинцовые и защищенные жилы уложены друг на друга. НАЭКРА ОСКУ. Сердечник: проводник изолирован бумажными лентами. ИПЗО 23-А НПЗО 23 . Внешняя защита: Пропитанный джут с покрытием из битумного компаунда.D PILC/SWA/S (S. Внутренняя защита: Пропитанный джут с покрытием из битумного компаунда. Оболочка защищена двумя пропитанными бумажными лентами или термоклеем.400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.8 Отдельный силовой кабель в свинцовой оболочке с бумажной изоляцией, армированный стальной оцинкованной проволокой и с антикоррозионной защитой. N.Оболочка: бесшовная труба из свинца или свинцового сплава отдельно для каждой жилы.пластиковая лента и пропитанная бумажная лента или пропитанная бумажная лента и волокнистый материал с покрытиями из битумного компаунда 20 кВ ТИП PILC/SWA /S (S. а также подводные установки(мор. в местах, где возможны повышенные механические нагрузки.020 VDE 0255 ГОСТ 18410-73 Примечание циркуляр .L) PILC/ Тип SWA/S (S.L) M.NPZO 23 применяется для наклонной или вертикальной установки.I.Применение: В промышленных и шахтных установках.
экранированные и пропитанные нормальным или полутвердым компаундом. I.A NHKY.5 СИЛОВЫЕ КАБЕЛИ В ОБОЛОЧКЕ 35 кВ 6. Тип NPHO 04 применяется для наклонной или вертикальной прокладки. КОНСТРУКЦИЯ NAHKY: Проводник: многожильный медный или алюминиевый проводник. PILC/PVC M.D экранированный PILC/PVC экранированный .N.1 Свинцовый кабель с бумажной изоляцией и экранированный силовой кабель в ПВХ оболочке. термо.Н. Сердечник: проводник изолирован бумажными лентами. Оболочка: бесшовная трубка из свинцового сплава. 35 кВ ТИП PILC/ПВХ экранированный.020 VDE 0255 .6. PILC/PVC M. NPHO 04-A IPHO 04 . Номинальное напряжение 35 кВ Количество жил – одножильная Сечение 25-400 мм2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.5.C5. Внешняя защита: ПВХ оболочка. Гидроэлектростанции. IPHO 04.D экранированный NPHO 04. Не закапывается непосредственно в землю. Применение: На промышленных предприятиях.
Внутренняя защита: Джут, пропитанный битумной смесью. Механическая защита: Две стальные ленты.D PILC/DSTA/S (S.NAEKBA NEKEBA.N. NAEKEBA OSBU. Применение : В городских и промышленных сетях для непосредственного заглубления в землю.D IPZO 13 . экранированные и пропитанные нормальным или полутвердым компаундом. L) PILC/DSTA/S (S.6. КОНСТРУКЦИЯ CAOSBU : Токопроводящая жила: многопроволочная медная или алюминиевая жила. Тип NPZO 13 применяется для наклонной или вертикальной установки. I. Оболочка защищена двумя пропитанными бумажными лентами или термо.I. лента пластиковая и пропитанная бумажная лента или лента пропитанная бумага и волокнистый материал с покрытиями из битумного компаунда AOSBU COSBU Сердечник кабеля : Отдельные свинцовые и защищенные жилы, уложенные и заполненные пропитанным джутом 35 кВ ТИПА PILC/DSTA /S (S. N. армированная стальной лентой и антикоррозионная защита Оболочка: бесшовная труба из свинца или свинцового сплава отдельно для каждой жилы НПЗО 13-А НЕКБА Наружная защита: пропитанный джут с покрытием из битумного компаунда Сердечник: жила изолирована бумажными лентами IPZO 13-А НПЗО 13.Л) М.С 5.5.Л) М.020 ВДЭ 0255 ГОСТ 18410-73 ГОСТ 18409-73.2 Кабель силовой с бумажной изоляцией с отдельной свинцовой оболочкой.Л) PILC/DSTA/S (S. Номинальное напряжение 35 кВ Количество жил – трехжильный Сечение 25-400 мм2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N
Номинальное напряжение 35 кВ Количество жил – трехжильный Сечение 25-400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.D IPZOP 13.C5 Наружная защита: Пропитанный джут с покрытием из компаунда Оболочка защищена битумным компаундом и оболочкой из ПВХ.L) PILC/PVC/DSTA/S (S.N. IPZOP 13-A NPZOP 13.020 VDE 0255. Жила кабеля: Отдельные жилы в свинцовой оболочке и защищенной укладкой. Применение: В городских и промышленных сетях для непосредственного заглубления в землю. в землю Механическая защита: Две стальные ленты НПЗОП 13-А НЕКИБА Бронированная и антикоррозионная защита стальной лентой Оболочка: Бесшовная труба из свинца или свинцового сплава отдельно для каждой жилы.3 Силовой кабель с бумажной изоляцией с отдельной свинцовой и ПВХ оболочкой. D PILC/PVC/DSTA/S (S. Жила: проводник изолирован бумажными лентами, экранированными и пропитанными нормальным o р полутвердый компаунд. 35 кВ ТИП PILC/ПВХ/ДСТА /S (S. Внутренняя защита: Импрегнированный джут с покрытиями из битумного компаунда. В местах, где возможна повышенная коррозия свинцовой оболочки (агрессивный грунт. Тип НПЗОП 13 применяется для наклонных или вертикальных установок. Н.Л. ) М.И.Л) М. и т.д.И. КОНСТРУКЦИЯ NAEKYBA: Проводник: Многожильный медный или алюминиевый проводник. одностороннее вытягивание.5.6.L) PILC/PVC/DSTA/S (S.). промежутки заполнены пропитанным джутом.
Номинальное напряжение 35 кВ Количество жил .4 Кабель силовой с бумажной изоляцией с раздельными свинцовыми оболочками, армированный стальной оцинкованной проволокой и с антикоррозионной защитой. Н. Применение: На промышленных и шахтных предприятиях. в местах, где могут возникнуть большие механические нагрузки. Внутренняя защита: Импрегнированный джут с покрытиями из битумного компаунда. Внешняя защита: Импрегнированный джут с покрытием из битумного компаунда.6.L) PILC/SWA/S (S. Жила кабеля: Отдельные свинцовые и защищенные жилы уложены друг на друга. NAEKERA NEKRA. Механическая защита: Круглая стальная оцинкованная проволока.I.D IPZO 23 .I .КОНСТРУКЦИЯ АСКУ: Токопроводящая жила: Однопроволочная медная или алюминиевая жила.НПЗО 23-А НЕКЕРА.5.Путь заполнен пропитанным джутом.С5.экранированный и пропитанный нормальным или полутвердым компаундом.НАЭКРА ОСКУ.Л) М.ИПЗО 23-А НПЗО 23.L) PILC/SWA/S (S.D PILC/SWA/S (S.Жила: Жила изолирована бумажными лентами. 35 кВ ТИП PILC/SWA/S (S.трехжильный Сечение 25 . Оболочка защищена с двумя пропитанными бумажной лентой или термопластичной лентой и пропитанной бумажной лентой или пропитанной бумажной лентой и волокнистым материалом с покрытиями из битумного компаунда. Тип NPZO 23 применяется для наклонных или вертикальных установок. 400 мм2 Примечание круговой СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N.N. рек) Применяется для непосредственного заглубления в землю Оболочка: бесшовная трубчатая сепа из свинца или свинцового сплава на каждую жилу.L) М.020 ВДЭ 0255 ГОСТ 18410-73 . а также для подводной прокладки (мор.
400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N. IPHO 37-A NPHO 37 .N. Оболочка: бесшовная трубка из свинцового сплава. Тип NPHO 37 применяется для наклонной или вертикальной установки. 35 кВ ТИП PILC/AWA/PVC PILC/AWA/PVC M. экранированный и пропитанный нормальным или полутвердым компаундом. Внутренняя защита: Термопластичные ленты и пропитанный джут с покрытиями из битумного компаунда. I. одножильный Сечение 25 . Механическая защита: проволока из алюминиевого сплава и встречная спираль из алюминиевой ленты. C5.020 Примечание циркулярное. Внешняя защита: ПВХ оболочка. D PILC/AWA /PVC PILC/AWA/PVC M. Номинальное напряжение 35 кВ Количество жил . 5 Одножильные силовые кабели в свинцовой оболочке с бумажной изоляцией, армированные специальным алюминиевым проводом и внешней оболочкой из ПВХ. Применение : Для прокладки под водой (море. Сердечник : Проводник изолирован бумажными лентами. Н. реки).6. NPHO 37-A КОНСТРУКЦИЯ: Конструкция: Многопроволочная медная или алюминиевая жила. D IPHO 37 .I.5.
6 Кабель силовой экранированный с бумажной изоляцией в свинцовой оболочке, армированный специальной алюминиевой проволокой и с антикоррозионной защитой.Н. IPHO 36-A NPHO 36 .C5.D IPHO 36 .5.400 мм 2 СПЕЦИФИКАЦИЯ BS 6480 IEC 55-2 JUS N. 35 кВ ТИП PILC/AWA /S PILC/AWA/S M.6. Механическая защита: проволока из алюминиевого сплава. Номинальное напряжение 35 кВ Количество жил .I. Внутренняя защита: термопластичные ленты и пропитанный джут с покрытием из битумного компаунда. Применение : Для прокладки под водой (море. Сердечник : Проводник изолирован бумажными лентами. 020 Обратите внимание на циркуляр .D PILC/AWA /S PILC/AWA/S M. Реки). Оболочка: бесшовная трубка из свинцового сплава. NPHO 36-A КОНСТРУКЦИЯ: Конструкция: Многожильный медный или алюминиевый проводник. Тип NPHO 36 применяется для наклонной или вертикальной установки. I. одножильный Сечение 25 . экранированные и пропитанные нормальным или полутвердым компаундом. Внешняя защита: Два слоя пропитанного джута с битумным покрытием.Н.
6 СИЛОВЫЕ КАБЕЛИ В АЛЮМИНИЕВОЙ ОБОЛОЧКЕ ДЛЯ 1. Сердечника кабеля: жилы уложены и обмотаны слоем бумажных лент и пропитаны нормальным или полутвердым компаундом. 6.10. Применение: В городских и промышленных сетях для непосредственного заглубления в землю. . НПА 04-А МПА 04 . КОНСТРУКЦИЯ AAŠvU : Проводник : Проволока или многожильный медный или алюминиевый проводник.C5. в местах, где можно ожидать повышенного воздействия вибраций. четырехжильный кабель (3+1) Сечение 16 . кабельные траншеи.20 И 35 кВ 6.ИПА 04. НПА 04-А ИПА 04.А НКЛЫ. Номинальное напряжение 1 кВ Количество жил . Тип NPA 04 применяется для наклонных и вертикальных установок.1 Силовой кабель с бумажной изоляцией из алюминия и ПВХ оболочкой. 6. Жила: Жила изолирована бумажными лентами.020 МЭК 55-2 ВДЭ 0255 ГОСТ 18410-73 16 . Оболочка: бесшовная алюминиевая трубка.IPA 04.400 мм2 *Алюминиевая оболочка служит четвертой жилой. Внешняя защита : Покрытия из битумного компаунда и оболочка из ПВХ.400 мм 2 СПЕЦИФИКАЦИЯ JUS N.A NPA 04. НАКЛИ АШвУ.трехжильный* . 1 кВ ТИП НПА 04.
6. Жила: жила изолирована бумажными лентами.6. НПАП 13-А НКЛБА.400 мм 2 Примечание** круглая. НАКЛБА ААБЛУ. 1 кВ ТИПА ИПАП 13 . Применение : В городских и промышленных сетях для непосредственного заглубления в землю.2 Силовой кабель с бумажной изоляцией в алюминиевой оболочке. Механическая защита: Две стальные ленты. Внешняя защита: Пропитанные слои джута с прослойкой из битумного компаунда. КОНСТРУКЦИЯ AAB2LU: СПЕЦИФИКАЦИЯ JUS N. трехжильный Поперечное сечение 16 . IPAP 13-A NPAP 13 . Сердечник кабеля: Жилы уложены и обмотаны слоем бумажных лент, пропитанных нормальным или полутвердым компаундом. стали. Оболочка: бесшовная алюминиевая трубка. возможны механические повреждения и вибрация. NPAP 13-A IPAP 13 . внутренняя оболочка из ПВХ. Тип НПАП 13 применяется для наклонной или вертикальной установки. фасонный *Алюминиевая оболочка служит четвертой жилой. ** Фасонные жилы имеют сечение больше или 25 мм². в местах, где больше влияние коррозии.C5. ленточная броневая и антикоррозионная защита. IPAP 13-A NPAP 13 . Внутренняя защита: Битумные покрытия и оболочка из ПВХ.020 IEC 55-2 VDE 0255 ГОСТ 18410-73 Токопроводящая жила: Проволока или многопроволочная медная или алюминиевая жила. Номинальное напряжение 1 кВ Количество жил .
Оболочка: бесшовная алюминиевая трубка.400 мм 2 СПЕЦИФИКАЦИЯ JUS N. Тип NPA 04 применяется для наклонной или вертикальной установки. НПА 04-А МПА 04 . промышленные предприятия. Он закапывается непосредственно в землю. где можно ожидать повышенных вибрационных воздействий ( мосты. НПА 04-А ИПА 04 . на местах. Внешняя защита : Покрытия из битумного компаунда и оболочка из ПВХ.3 Силовой кабель с бумажной изоляцией из алюминия и ПВХ оболочкой.020 IEC 55-2 VDE 0255 ГОСТ 18410- 73 ГОСТ 18409-73 Сердечник кабеля: жилы уложены и намотаны слоем бумажных лент и пропитаны обычным или полутвердым компаундом. : Токопроводящая изоляция бумажными лентами.А НПА 04.10 кВ ТИП НПА 04.А НКЛЫ.НАКЛЫ АШвУ.). тепло- и гидроэлектростанции. Применение : В городских сетях.трехжильный Сечение 16 .ИПА 04. Номинальное напряжение 10 кВ Количество жил .6.ИПА 04.С5. ААШвУ ЦШвУ.
Сердечник кабеля: Сердечники, уложенные и обмотанные слоем бумажных лент, пропитанные нормальным или полутвердым компаундом.6. Номинальное напряжение 10 кВ Количество жил . Применение: В городских и промышленных сетях для непосредственного заглубления в землю. стальная ленточная броневая и антикоррозионная защита.6.020 МЭК 55-2 ВДЭ 0255 ГОСТ 18410-73 ГОСТ 18409-73 Примечание** Циркуляр. ИПАП 13-А НПАП 13 .C5. 10 кВ ТИПА ИПАП 13 . НПАП 13-А НКЛБА. фасонные ** Фасонные жилы имеют сечение больше или 35 мм². Оболочка: бесшовная алюминиевая трубка. в местах повышенного воздействия коррозии.400 мм 2 СПЕЦИФИКАЦИЯ JUS N. AAB2lU CAABlU. NAKLBA AABlU.4 Силовой кабель с бумажной изоляцией в алюминиевой оболочке с внутренней ПВХ оболочкой. Внутренняя защита: Битумные покрытия и оболочка из ПВХ. IPAP 13-A NPAP 13 . NPAP 13-A IPAP 13 . Жила: Проводник, изолированный бумажными лентами. КОНСТРУКЦИЯ CAAB2LU: Проводник: Проволочный или многожильный медный или алюминиевый проводник. Трехжильный Сечение 16 Ом. возможны механические повреждения и вибрация. Механическая защита: Две стальные ленты. Внешняя защита: Пропитанные слои джута с прослойкой из битумного компаунда. Тип НПАП 13 применяется для наклонной или вертикальной установки.
A NPHA 04. термо.C5. NAHKY AAŠvU CAAŠvU КОНСТРУКЦИЯ : Проводник : Проволочный или многожильный медный или алюминиевый проводник. Номинальное напряжение 20 и 35кВ Количество жил – одножильные Сечение 25-400 мм 2 СПЕЦИФИКАЦИЯ JUS N. 20 и 35 кВ ТИП NPHA 04. промышленные установки. экранированный и пропитанный нормальным или полутвердым компаундом. Оболочка: бесшовная алюминиевая трубка.A NHKY.6. Жила: жила изолирована бумажными лентами.IPHA 04.). NPHA 04-A IPHA 04 . и т.д. в местах, где возможно повышенное влияние вибрации (мосты). Внешняя защита : Покрытия из битумного компаунда и оболочка из ПВХ. IPHA 04. Применение : В городских сетях. Тип NPHA 04 применяется для наклонных или вертикальных установок. 5 Кабель силовой одножильный с бумажной изоляцией в алюминиевой и поливинилхлоридной оболочке.6.020 МЭК 55-2 ВДЭ 0255 ГОСТ 18410-73 ГОСТ 18409-73 .Укладывается прямо в землю. NPHA 04-A IPHA 04 .
сечение до 2 1000 мм .с изоляцией из сшитого полиэтилена. . коаксиальные и оптические кабели. Изоляция из ПВХ и сшитого полиэтилена. Оптические кабели. с изоляцией из поливинилхлорида и ПВХ. . 229 500 факс: +381 35 / 223 779 Интернет: http://www.кабельные муфты и муфты для силовых кабелей с бумагой. . . медь и алюминий. . изоляция из термопласта. СЕРБИЯ Генеральный директор: тел.: +381 35 / 221 102. Коаксиальные кабели RG и CATV. cross.yu [email protected] аксессуары для соединения и терминации телекоммуникационных кабелей с paper.co. микрокабели и жилы кабельная арматура. соединители и наконечники эмалированные провода комплекты электрических шнуров и жгуты электрические составные части из электроизоляционных материалов промышленная электроника нагревательные кабели и системы отопления инженерное оборудование ХОЛДИНГ ИНДУСТРИЯ КАБЛОВА а.
5 провод ГОСТ 7399 медный круглый белый
5 провод ГОСТ 7399 медный круглый белый
5 провод ГОСТ 7399 медный круглый белый
Допускается только открытое прокладывание при условии подсоединения приборов малой и средней мощности. Прежде всего, этот медный провод предназначен для изготовления удлинителей и использования в качестве сетевых шнуров для разной техники. С помощью такого провода можно подключать пылесосы, микроволновые печи, телевизионное оборудование, компьютерную технику, стиральные машины, электрические духовки и многое другое. Используется он и при подключении различных приборов освещения. Главное – применять провод требуемого сечения – в зависимости от мощности техники и вида сети, от которой она питается (220 / 380 В). Минимальное сечение – 0,75 мм², максимальное сечение – 2,5 мм². Допускается уличный монтаж в климатических зонах с мягкими и умеренно холодными зимами. Стандартное изоляционное ПВХ-покрытие способно выдерживать морозы в диапазоне -20±5°C. Морозоустойчивость зависит от производителя: одни изделия могут эксплуатироваться при -25°C, а другие выдерживают температуру только до -15°C. Специальный холодостойкий провод рассчитан на -40°C.
Верхний температурный предел: Виниловая защита сохраняет физические характеристики даже в сильную жару, по крайней мере +40°C точно переносит без проблем, поэтому подходит для летнего применения во всех регионах нашей страны. Вообще, ПВС рассчитан на максимальный нагрев в течение длительного времени при температуре +70°C, но лучше избегать таких условий эксплуатации. Как правило, перегрев случается в двух случаях: при несоответствии сечения жилы мощности подключаемой техники; при плохом контакте в одном из токонесущих узлов. Поливинилхлоридные провода относятся к изделиям, стойким к распространению открытого огня при соблюдении условий одиночного прокладывания. Монтаж в кабель-каналах и рядом с другими проводами на объектах со средним и высоким уровнем пожарной опасности не рекомендуется. Срок службы провода составляет примерно 6 / 10 лет – при наружном / внутреннем монтаже соответственно.
11.2018
08.2016
09.2015
08.2015
75 3х0.75 3 0.75
знач.)
8.2.5.4.
75 3х0.75 3 0.75
Достаточно часто его путают с ПВСП проводом, который имеет такую же структуру, но параллельное расположение жил. В нашей статье мы рассмотрим основные характеристики провода ПВС, а также сферы применения и свойства.
Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.
4.1.1.6 ГОСТ 7399 – 97 оболочка провода не должна иметь выпуклостей или вмятин. Кроме того, оболочка должна быть выполнена таким образом, чтоб между жилами не было пустот. Допускается для этого применять дополнительные материалы. Но в любом случае отделение жил от оболочки не должно вызывать трудностей.
Ведь в отличие от проводов других марок он имеет ряд весомых преимуществ. А главным его недостатком может являться цена, которая в сравнении с другими подобными изделиями из алюминия значительно выше.
Так его достаточно часто применяют для подключения электроинструмента.
А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.
Этот провод и есть яркий пример ПВС-«мученика». Высокая способность изгибаться – тоже одна из основных особенностей этого провода, которая определяет его популярность. Вспомните, как вы закручиваете вокруг фена провод, чтобы он не занимал много места. Ввиду указанных требований к гибкости и прочности провода ПВС, материал внешней изоляции для него требует большой износостойкости.
Оболочка в проводах выполнена таким образом, что придает им круглую форму.
5 провод ГОСТ 7399 медный круглый белый
5мм2, 50м, ГОСТ, медь, белый Материал: медь
5, 20 м, ГОСТ Цвет: Белый, Вес: 2910, Объем продукта: 4.4965
5 провод ГОСТ 7399 медный круглый белый
5 провод ГОСТ 7399 медный круглый белый
Ниже представлена таблица, в которой приведены характерные особенности для различных видов данного провода, в соответствии с систематизацией по ГОСТу 7399-97.
Наносится она на внешнюю оболочку.
д.
Приведем выдержки, чтобы поставить точку в этом споре.
Чтобы не утруждать себя расчетами, приведем рекомендованное сечение провода, в зависимости от тока нагрузки:
Для предварительной оценки качества продукции сначала необходимо ознакомиться с сертификатами, подтверждающими соответствие характеристик кабеля тому или иному стандарту, а также понять, в чем между ними разница. Такая информация должна присутствовать на сайте производителя. Далее мы расскажем, что такое кабель ГОСТ и ТУ, а также какой вариант лучше выбрать для домашней электропроводки.
Технические условия (ТУ) создаются производителем и утверждаются министерством соответствующей отрасли.
Но отличие заключается в том, что технические характеристики составляет производитель, что чаще всего приводит к снижению качества продукции. С этой точки зрения представляется, что лучше выбирать кабель, сертифицированный по ГОСТу, так как в разработке этого документа, в отличие от технических условий, принимали участие незаинтересованные государственные органы, хотя в текущих условиях наличие государственный сертификат, к сожалению, не гарантирует высокое качество продукции.
Выделим наиболее важные моменты этого процесса:
youtube.com/embed/i728F-ieADI” allowfullscreen=”allowfullscreen”>
Защитная оболочка состоит из поливинилхлорида, защитного кожуха нет.
В случае прокладки кабеля на каждой коробке или муфте, а также на конце устанавливаются маркировочные бирки. Для того чтобы прокладывать кабель во влажных помещениях, метки изготавливаются из пластика.
:
Возможно заполнение наружных зазоров между круглыми изолированными жилами жгутами из негигроскопичных волокнистых или полимерных материалов с напуском скрепляющей ленты, поверх которых уложена экспрессивная внутренняя оболочка. Допускается оборачивать жилу кабеля слоем лент из полимерного материала, совместимого с материалами изоляции и внешней оболочки.
Возможна оклейка внахлест или продольно ПЭТ или полипропиленовой лентой.
У нас есть большая производственная база и передовое производственное оборудование
или 10-20 дней, если товара нет на складе,
Могут возникнуть большие отклонения от этих цифр, особенно для однофазных двигателей, и инженеры должны, когда это возможно, определять фактическое значение f.l.c. по паспортной табличке двигателя в каждом случае.
с.
