Градирня как работает: Что такое градирня и как она работает?

Для чего нужна градирня и принцип её работы. На примере Благовещенской ТЭЦ – Александр Головко

В 2014 году я первый раз побывал на ТЭЦ, посмотрел всё изнутри и досконально изучил принцип работы данного типа электростанции. По итогам той поездки я написал пост – Как работает ТЭЦ или Благовещенская ТЭЦ – взгляд изнутри. Что же такое градирни? Это то, с чем у любого нормального человека ассоциируется ТЭЦ, но это лишь верхушка айсберга. Самое время сорвать покровы и разобраться с этой нехитрой конструкцией. Мне повезло, я смог посмотреть на процесс строительства новой градирни и побывать внутри действующей конструкции.

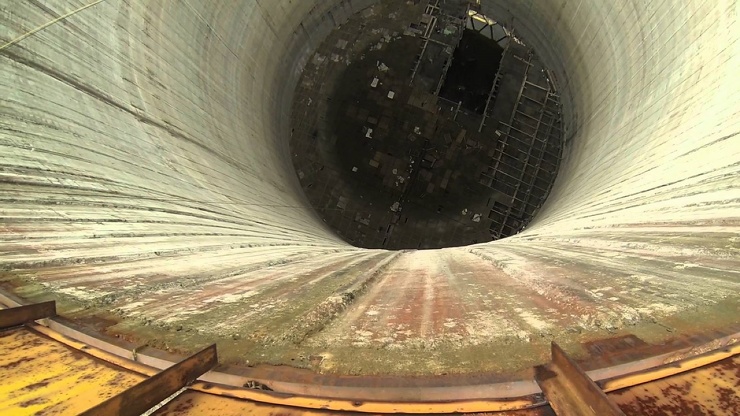

02. Посмотрите какая красота! Такое ощущение, что это кадр из какого-то фантастического фильма, но нет, это я снял внутри самой охлаждающей башни, огромного холодильника, или если называть вещи своими именами, обычной градирни каких по всей стране понастроено великое множество.


Для начала давайте обратимся к простым формулировкам, а потом попробуем их расшифровать:

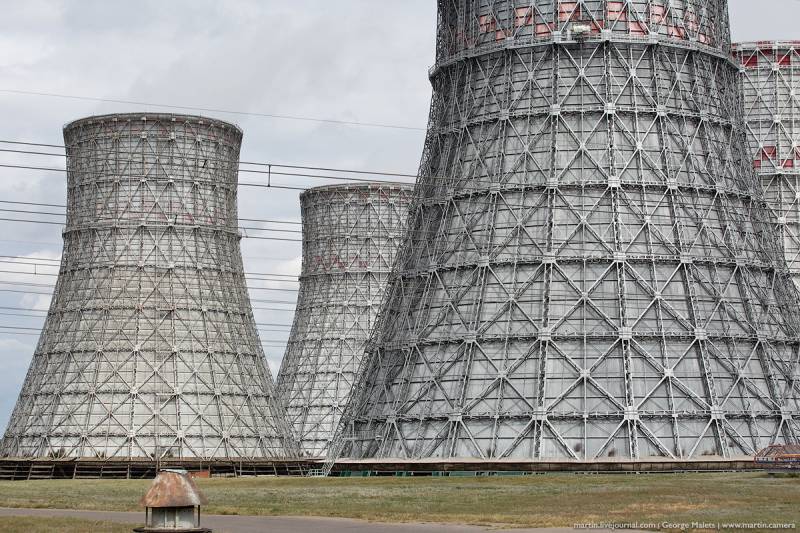

Градирни – это специальные устройства для охлаждения большого количества воды посредством направленного потока воздуха. Также их называют охладительными башнями – это более понятно звучит.

Башенная градирня – это одно из наиболее эффективных устройств для охлаждения воды в системах оборотного водоснабжения промышленных предприятий. Высокая башня создает ту самую тягу воздуха, которая необходима для эффективного охлаждения циркулирующей воды. Вытяжные башни служат для создания естественной тяги благодаря разности удельных весов воздуха, поступающего в градирню, и нагретого воздуха, выходящего из градирни. Под оросителем располагается водосборный резервуар. Вода подается в водораспределительное устройство по размещаемым в центре градирни стоякам. Благодаря высокой башне одна часть испарений возвращается в цикл, а другая – уносится ветром. Из-за этого в округе не образуется сырости, тумана и обледенений в зимнее время, хотя возможно появление льда вокруг оросительных устройств.

03.

Вода на электростанциях нужна для охлаждения технических узлов и агрегатов. В процессе охлаждения она нагревается и при этом она движется по замкнутому контуру, иначе говоря по кругу. Так вот, в эту цепь встраивают градирню, которая и охлаждает воду. Если рядом с электростанцией есть озеро или водоём, то вода для охлаждения берётся оттуда и соответственно градирню в таком случае строить необязательно. Важно отметить, что существует несколько видов градирен, но мы сейчас говорим о самой распространённой – градирне башенного типа. Помимо этого, существуют ещё башенные и вентиляторные градирни, у всех есть, как и свои плюсы, так и свои минусы.

Первую башенную градирню в нынешнем её виде построили в 1918г. в Нидерландах в городе Херлен. Её изобрел профессор машиностроения и директор голландских государственных шахт Фредерик ван Итерсон. Ему удалось создать максимально эффективную охлаждающую конструкцию, как в технологическом, так и в экономическом отношениях. До этого градирни не имели постоянной формы.

04.

Как происходит процесс охлаждения воды

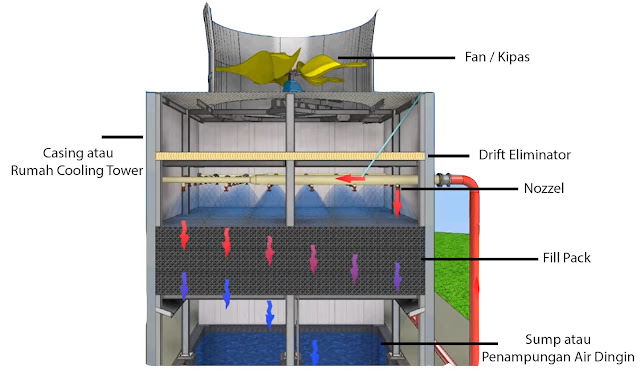

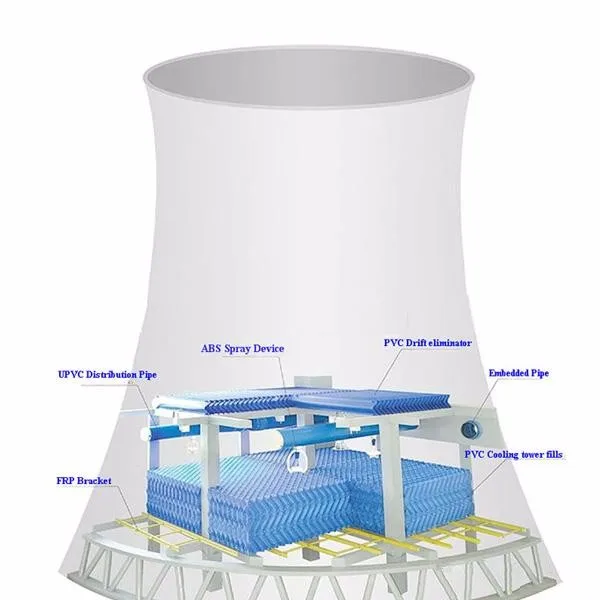

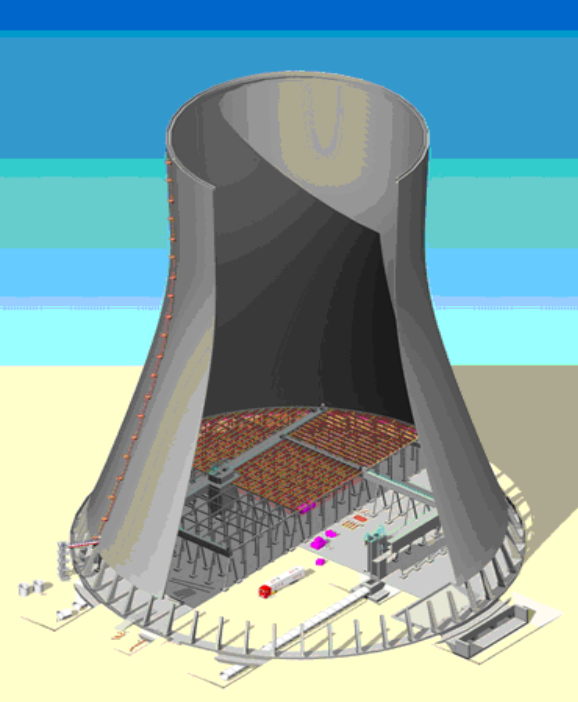

Градирня в виде башни относится к испарительному типу градирен, внутри конструкции происходит передача тепла от жидкости атмосферному воздуху при поверхностном испарении при непосредственном контакте сред. Башенная градирня представляет собой конструкцию, в которой из-за разности давлений внутри и снаружи башни создается естественная тяга. В нижней ее части расположены технологические элементы – система водораспределения, ороситель, водоуловитель. Башенные градирни могут отличаться друг от друга формой, размерами, отдельными технологическими решениями, но в основе лежит один и тот же принцип работы.

Горячая вода из водораспределительной системы при помощи сопел разбрызгивается по всей площади орошения. Вода, попавшая на оросительное устройство, образует на его поверхности тонкую пленку или дробится на очень мелкие капли. На всей получившейся поверхности происходит процесс испарения, за счет чего и понижается температура оборотной воды. А благодаря тяге, создаваемой за счет перепада высот, насыщенная теплыми парами капельно-воздушная смесь отводится из градирни.

Если в двух словах – вода падает вниз, а воздух, который идёт вверх наперекор воде охлаждает жидкость, вот так всё просто и легко.

05. Из-за постоянного испарения внутри градирни всегда стоит туман.

06.

07. Вот так происходит процесс орошения горячей воды.

08. Мы уже разобрались, что вода стекает вниз, выглядит это так словно идёт дождь! Если подойти к градирне поближе, то можно самому посмотреть, как это выглядит со стороны.

09.

09. Посмотрите на основание градирни и обратите внимание на трубы, идущие из-под земли, по ним вода поступает в градирню, и по ним же уходит в систему. А ещё в самом внизу можно увидеть, как бы “распахнутые окна” градирни, через эти отверстия воздух нагнетается в башню, они кстати регулируются. Представьте себе жалюзи, тут действует примерно аналогичный принцип.

10. Поближе.

11. Вот тут очень хорошо видны все элементы основания градирни.

12. Ещё несколько атмосферных фотографий, на закуску!

13.

14. Вот так выглядит основание строящейся градирни.

Интересный факт!

Во время Второй мировой войны правительство Великобритании для защиты собственных электростанций от возможных ударов немецких войск камуфлировало градирни и стоящие рядом объекты под обычные городские поселения. На стены башен наносились рисунки домов и деревьев, чтобы заметные издалека стратегически важные объекты не были заметны.

15. Я напишу ещё один пост, посвящённый Благовещенской ТЭЦ, он будет посвящён строительству второй очереди электростанции.

Вот здесь очень интересная попсовая статья про различные градирни мира – http://zavodtriumph.ru/articles/452

Добавь в друзья!

Я в ВК || Группа в ВК || YouTube || Я в ОК || Твиттер || Хоккейный твиттер || Я в FB || Я в Google+ || Мой Instagram || RSS

Tags: Благовещенск, Благовещенская ТЭЦ, РусГидро, ТЭЦ, фоторепортаж

Как работают градирни в зимнее время

Если предполагается эксплуатация градирни в климатических условиях, при которых температура наружного воздуха в течение продолжительного времени имеет  отрицательные значения, необходимо рассмотреть и учесть следующие конструкторские и эксплуатационные вопросы.

Открытый контур циркулирующей воды

Градирни с непосредственным контактом воздуха и воды (открытые градирни) могут быть подготовлены к зиме с помощью подходящего метода регулирования производительности, который поддерживает температуру воды, выходящей из градирни, намного выше точки замерзания. Кроме того, в холодную погоду следует регулярно проводить визуальный осмотр градирни, чтобы убедиться, что все компоненты градирни и органы управления работают в штатном режиме.

На градирнях с осевыми вентиляторами на всасывании последние могут периодически включать режим оттайки, а именно, работать на низкой частоте вращения в реверсивном направлении с целью снижения риска образования льда в зонах забора воздуха. На поверхности разделения сред холодного воздуха и воды всегда можно ожидать появления обледенения. Надлежащая эксплуатационная практика включает в себя частые проверки градирни, особенно в экстремально холодную погоду.



Рециркуляция влажного нагнетаемого воздуха на оборудовании с нагнетательными вентиляторами может вызвать образование льда на жалюзи входящего воздуха и вентиляторах. Установка датчиков-реле вибрации может минимизировать риск повреждения вращающихся механизмов от образования льда.

Закрытый контур циркулирующей воды

Для защиты жидкости от замерзания внутри теплообменника градирни с замкнутым контуром необходимо принять меры предосторожности, помимо тех, которые указаны для градирен с открытым контуром. Когда позволяет конструкция системы, наилучшей защитой является использование антифризов. Когда это невозможно, в теплообменник необходимо подавать дополнительную тепловую энергию, количество которой следует уточнить с производителем оборудования.

Все открытые трубопроводы в градирню замкнутого контура и из нее должны быть теплоизолированы и иметь подключенные электронагреватели. В случае сбоя питания в морозную погоду и при использовании воды в системе, теплообменник должен включать систему аварийного слива.

Бассейн охлажденной воды

Защиту от замерзания воды в бассейне с охлажденной водой в градирнях с открытым или замкнутым контуром можно получить различными способами. Хорошим методом является использование вспомогательного поддона, расположенного в отапливаемом помещении.

Когда такой поддон отсутствует, для предотвращения замерзания, в бассейн градирни должна подаваться теплота от внешнего источника. Обычно источниками такой теплоты являются электрические погружные нагреватели, а также паровые или водонагревательные змеевики.

Градирни, которые не работают зимой, должны быть очищены и полностью осушены. Использование режима сухого охлаждения на градирнях с замкнутым контуром во время зимней эксплуатации исключает возможность скопления льда на воздухозаборных жалюзи и не требует наличия воды в бассейне.

Температурные градиенты

Понимание того, как прогнозировать и контролировать процесс образования льда, требует определенных знаний о градиентах температуры воды, которые имеют место в работающей градирне. Без такого знания операторы часто предполагают, что средства управления, которые автоматически включат вентиляторы для поддержания температуры холодной воды на выходе значительно выше нуля, являются достаточной гарантией от образования льда.

Однако, иногда обнаруживается, что лед начинает образовываться даже до того, как температура в бассейне охлажденной воды понизится до этого предположительно «безопасного» уровня.

Причиной, конечно же, являются вышеупомянутые температурные градиенты, которые возникают в поперечном сечении всех градирен.

На рисунке 1 (слева) в качестве наглядного примера показаны типичные поперечные градиенты температуры внутри оросителя перекрестноточной градирни. В данном конкретном случае вода поступает в градирню при 18°C и выходит при 7°C, то есть с температурой, которая, может указывать оператору на наличие «безопасной» зоны в 7°C между его рабочей точкой и точкой замерзания воды. Однако, из рисунка следует, что это не так. Как можно видеть, температура на выходе 7°С является результатом того, что температура воды в смеси варьируется от примерно 12°С на внутренней границе оросителя до примерно 0,5°С на внешней границе. Следовательно, реальный запас прочности в этом случае составляет всего около 0,5°C.

Из этого примера можно сделать вывод, что температура холодной воды 7°C является реперной точкой для управления всеми рабочими состояниями. Температура воды в самой холодной точке оросителя очень чувствительна к разнице между температурой входа горячей и выхода охлажденной в градирне воды (RANGE). При указанном значении температуры охлажденной воды (7°C) уменьшение величины RANGE (то есть снижение тепловой нагрузки при постоянной скорости потока воды) приведет к повышению температуры воды в самой холодной точке оросителя. И наоборот, увеличение величины RANGE (то есть уменьшение потока воды при фиксированной тепловой нагрузке) приведет к понижению температуры воды в самой холодной точке оросителя.

Например, если градирня, показанная на рис. 1, работала бы с величиной RANGE равной 5,5°C (охлаждение воды от 12,5°C до 7°C), температура на входе воздуха в ороситель будет равна -1,7°C, и температура воды в самой холодной точке оросителя будет около 3,6°C. При дальнейшем снижении температуры Т_вт необходимо будет принять меры по уменьшению потока воздуха через ороситель с помощью изменения частоты вращения вентилятора, а самая холодная температура воды в оросителе будет лишь незначительно ниже этого уровня.

Проблема парового шлейфа

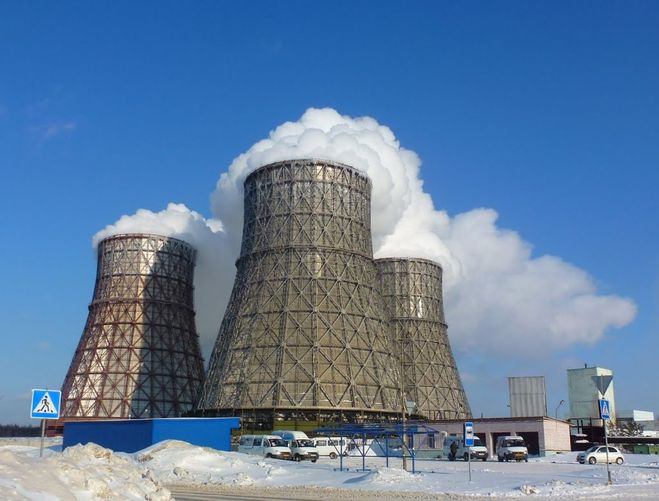

Если градирни в составе системы кондиционирования или холодоснабжения эксплуатируются зимой, это может привести к значительному и нежелательному эффекту – паровому шлейфу. Это происходит, когда теплый воздух в состоянии насыщения или близко к состоянию насыщения, покидает градирню, он сталкивается с холодным окружающим воздухом, и происходит конденсация насыщенных паров воды, приводящая к перенасыщенному воздушному потоку и видимому паровому шлейфу в виде тумана, поднимающемуся над градирней.



Этот шлейф пара, захваченный потоком теплого воздуха, поднимающимся над градирней, поднимается достаточно высок. Неосведомленные наблюдатели часто отождествляют видимый шлейф пара над градирней с дымом, указывающим на пожар, или с химическими загрязнениями. В любом случае, в МЧС частенько поступают звонки от бдительных граждан.

Как правило, проблему возникновения парового шлейфа можно решить с помощью доведения до сведения обитателей близлежащих строений информации о природе данного явления. Поэтому люди, которые обычно находятся вблизи градирни, просто привыкают к этому безобидному состоянию. Диспетчеры пожарной охраны и МЧС должны быть проинформированы о том, что это явление не представляет угрозы ни здоровью людей, ни окружающей среде, чтобы они могли соответственно отвечать на обращения встревоженной общественности.

Однако, в небольшом числе случаев паровой шлейф градирни может стать более серьезной проблемой. Иногда этот пар может опуститься до уровня земли, создавая опасность для дорожного движения из-за ухудшения видимости или, в очень холодную погоду, вызвать образование гололеда на находящихся вблизи градирни поверхностях и конструкциях, особенно с наветренной стороны. Если устранение такого парового шлейфа действительно необходимо, то можно использовать два основных подхода:

1. Градирня может быть оборудована водяным нагревателем, который запитан частью байпасного контура горячей воды, поступающей в градирню. В этой конфигурации дополнительный поток окружающего воздуха всасывается на выходе из градирни. В этот дополнительный поток воздуха добавляется достаточно тепловой энергии, чтобы поднять его температуру до расчетных значений, при которых он мог бы впитывать больше влаги и предотвращать конденсацию до тех пор, пока паровой шлейф на выходе из градирни не рассеется.

2. Градирня может быть оборудована теплообменниками змеевикового типа для подогрева подаваемого в нее воздуха. Размеры этих теплообменников рассчитываются таким образом, чтобы обеспечить количество теплоты, достаточное для компенсации эффекта конденсации влаги и образования парового шлейфа на выходе из градирни шлейфе и, таким образом, предотвращать конденсацию до полного его рассеивания.

Эксплуатация градирен в зимнее время.

Необходимость использования градирни в зимнее время может быть продиктована либо необходимостью обеспечить охлаждение, в основном, технологических процессов, когда в системах отсутствует контур экономайзера, либо отвода большого количества теплоты, например, от ЦОДов, когда использование контуров естественного охлаждения недостаточно. Как правило, проблема замерзания воды касается не потока воды из основного теплообменника технологического процесса, или конденсатора холодильной машины, или даже не объема воды в бассейне градирни, а опасности образования льда из случайных капель воды или из потока воздуха в состоянии насыщения, попадающего на поверхности с температурами ниже 0°С.

Поскольку градирни с нагнетательными вентиляторами гораздо более подвержены проблемам с возникновением обледенения и потенциальному механическому повреждению, градирни с вентиляторами на всасывании обычно используются там, где требуется зимняя эксплуатация, и, следовательно, дальнейшее описание необходимых технических мероприятий, связанных с эксплуатацией градирен в зимнее время, будет ограничиваться именно этой конфигурацией градирни.

Лёд в небольших количествах часто образуется на лопастях воздушных жалюзи градирни, на ее конструкции и в зоне входа воздуха в ороситель. Образование льда в указанных компонентах градирни редко вызывает беспокойство эксплуатирующего персонала. Однако, если толщина льда увеличивается, он может заполнить поперечное сечение оросителя, существенно блокируя прохождение потока воздуха и, из-за увеличения веса накопленного льда, вызывать структурное повреждение оросителя или структуры градирни. Поэтому операторам градирни необходимо постоянно производить мониторинг рабочих параметров градирни, и предпринимать соответствующие действия для предупреждения образования льда.

ВАЖНО! В процессе эксплуатации градирен

1. Категорически запрещается эксплуатация градирни без тепловой нагрузки. В противном случае температура воды будет падать до тех пор, пока (а) не будет достигнута температура окружающей среды по влажному термометру (Т_вт) или (б) не образуется лед, в зависимости от того, что произойдет раньше.

2. Нельзя уменьшать расход воды через градирню. Уменьшение потока воды может создать в оросителе зоны с низкой скоростью потока, что будет способствовать появлению обледенения. Если требуется регулирование расхода воды для предотвращения снижения ее температуры, следует использовать перепускной клапан в качестве двухпозиционного, а не модулирующего устройства. То есть весь поток воды проходит через градирню, а при переключении указанного клапана проходит через байпасный контур. Тем самым, можно поддерживать заданную температуру, снижая при этом риск образования льда.

3. Необходимо контролировать поток воздуха через градирню для поддержания температуры выходящей воды выше нуля. Управление производительностью градирни обычно осуществляется путем регулирования количества воздуха, проходящего через градирню.  Вентиляторы с двухскоростным электроприводом, способные работать в реверсивном режиме, в отличие от односкоростных двигателей, всегда должны использоваться для градирен, предназначенных для работы в зимнее время.

4. Необходимо производить удаление образовавшегося в градирне льда путем изменения направления воздушного потока. Если, несмотря на все усилия по предотвращению этого негативного эффекта, внутри градирни накапливается значительное количество льда, его удаление путем оттаивания может быть достигнуто с помощью изменения направления вращения вентилятора и, следовательно, направления воздушного потока через градирню.

В этом режиме теплый воздух циркулирует в обратном направлении через ороситель, и выходит через воздушные жалюзи, растапливая лед, который образовался на этих поверхностях. Реверсивный режим работы вентилятора можно осуществить, установив переключатель прямого-обратного хода в цепи электропитания вентилятора или, для трехфазных электродвигателей, просто вручную поменяв местами два проводника питающего кабеля электродвигателя. Чтобы предотвратить повреждение вентилятора и градирни, включение реверсивного режима работы вентилятора должно выполняться следующим образом:

а. Выключить вентилятор на 2–3 минуты.

б. Запустить вентилятор в обратном направлении не более чем на 15–20 минут один раз в течение часа.

в. Если в градирне установлен двухскоростной или регулируемый электропривод вентилятора, переключить вентилятор в реверсивный режим с низкой частотой вращения.

г. Если градирня имеет несколько секций, необходимо удалить образовавшийся лед индивидуально из каждой ячейки, пока соседние ячейки находятся в режиме ожидания.

д. После работы вентилятора в реверсивном режиме выключить вентилятор на 5–10 минут, а затем снова включить для подачи воздуха в обычном направлении.

е. Проверить вентилятор и привод на направление вращения, вибрацию, шум и т.д.

5. Не рекомендуется использовать противообледенительные присадки в водяном контуре градирни. Использование даже в малых концентрациях различных антифризов в воде изменяет скорость испарения воды и снижает эффективность градирни, а при испарении загрязняет территорию вокруг градирни.

6. В холодную погоду необходимо постоянно проводить мониторинг рабочих параметров градирни, а также визуальный контроль, не оставляя работающее устройство без присмотра.

Отключение и консервация градирен на зимний период

Если градирню не требуется эксплуатировать зимой, то ее необходимо отключить и провести определенные мероприятия по ее консервации на весь период простоя, чтобы защитить градирню от замерзания и свести к минимуму неблагоприятные воздействия на компоненты градирни. Для этого рекомендуется произвести следующее:

1. Система распределения воды и бассейн охлажденной воды должны быть полностью осушены во избежание замораживания и вызванных этим механических повреждений.

2. Подводящие и отводящие трубопроводы должны быть полностью осушены до запорных вентилей, находящихся в отапливаемом помещении здания.  Исследования показали, что осушенные системы трубопроводов имеют тенденцию к значительному увеличению скорости коррозии из-за воздействия кислорода, содержащегося в воздухе. Таким образом, следует слить воду из минимально возможного объема трубопроводов, необходимое для предотвращения их размораживания и механического повреждения, оставив заполненными водой остальной части системы, находящиеся в отапливаемой зоне.

3. Слить воду из трубопровода подпитки. Поскольку этот трубопровод обычно выполнен из меди или из пластика, коррозия для него не является проблемой.

Выносной поддон градирни

Альтернативой описанному выше ручному отключению оборудования и удалению воды из внутренних полостей градирни и трубопроводов, является проектирование системы циркуляции воды в градирне с выносным поддоном, расположенным внутри здания. В этом случае градирня эффективно работает в «сухом» режиме. Когда градирня отключена, вся вода стекает во внутренний поддон, и дополнительная защита от замерзания не требуется.

Предотвращение коррозии в градирнях

Во время отключения системы циркуляции воды может возникнуть коррозия, и внутри трубопроводов от источника до градирни образовывается накипь и окалина. Результаты такой коррозии проявляются в течение следующего рабочего сезона охлаждения, когда окалина, ржавчина, и прочие механические отложения отстают от внутренней поверхности стальных трубопроводов и начинают перемещаться вместе с циркулирующей водой, и в итоге закупоривают сопла (форсунки) системы подачи воды, сетчатые фильтры и змеевики рабочего теплообменника. Окалина и ржавчина образуются, когда внутренний объем трубопровода после удаления воды высыхает. Тогда под воздействием кислорода воздуха начинается интенсивный процесс коррозии. Другие загрязнения образуются из-за того, что растворенные в воде твердые вещества остаются после испарения воды. Чтобы облегчить решение этих проблем, при сезонном отключении оборудования и его консервации рекомендуются произвести следующие процедуры:

1. По окончании сезона охлаждения уменьшить количество циклов циркуляции воды примерно до 5–6, чтобы снизить уровень растворенных твердых частиц в воде.

2. Перед отключением оборудования добавить в воду не содержащие кислород биоцидные добавки, чтобы максимально усилить удаление биологических загрязнителей, возникающих в стоячей воде, оставшейся в системе.

3. Добавить жидкие диспергаторы, чтобы растворить и удалить при промывке существующие загрязнения.

4. Чтобы свести к минимуму коррозию во время периода отключения, следует добавить в циркулирующую воду ингибитор коррозии пленочного типа, и дать поработать градирне на холостом режиме в течение 3–5 дней до выключения и опорожнения системы, но только после того, как пройдет достаточно времени, чтобы добавленные ранее диспергаторы выполнили свою функцию с полной эффективностью.

5. В рамках подготовки к следующему сезону работы градирни все системы водоподготовки должны быть выключены, очищены и промыты чистой умягченной водой. Датчики проводимости и pH должны быть демонтированы, очищены и храниться в прохладном, сухом месте.

Выводы

Когда условия окружающей среды приближаются к отрицательным значениям температуры, вода неизбежно превращается в лед. Градирни с открытым контуром циркуляции воды подвержены замерзанию из-за присущего им характера работы, испарительного охлаждения воды. В результате образование льда становится предметом интеллектуального управления работой устройства, а не простого удаления образовавшегося льда с компонентов оборудования.

При выборе оборудования для работы в зимних условиях, чтобы минимизировать время и усилия, затрачиваемые на управление процессом образования льда, необходимо рассмотреть некоторые конструктивные решения градирен открытого типа. Приведенная ниже таблица учитывает несколько конструктивных решений открытых градирен для минимизации образования льда, и показывает наилучший вариант для зимней эксплуатации.

Конструкция градирни для работы в зимних условиях	Оптимальное решение
Нагнетательный или всасывающий вентилятор	Всасывающий вентилятор
Противоток или перекрестный ток	Противоток
Односекционная или многосекционная конструкция	Многосекционная
Двухскоростной электропривод или VFD управление	VFD управление

Градирни с всасывающими вентиляторами имеют явное преимущество перед градирнями с нагнетательными вентиляторами. Если все-таки начинает образовываться лед, градирни с всасывающими вентиляторами могут использовать возможность работы в реверсивном режиме, препятствующем образованию льда. То есть в течение коротких периодов времени осевой вентилятор вращается в обратном направлении со частотой не более 50% от своей номинальной частоты, с одновременным мониторингом рабочих параметров градирни, что делает ее работу в зимний период намного более устойчивой.

При сравнении технологии противотока и технологии поперечного тока противоток имеет определенное преимущество при эксплуатации градирни в зимнее время. Противоточные градирни также имеют более равномерный градиент температуры охлаждения во всем объеме оросителя по сравнению с градирнями с поперечным током. Это гарантирует, что, проходя через ороситель, технологическая вода охлаждается с равномерной скоростью, что очень важно в условиях отрицательных наружных температур. Температурные градиенты, представленные на рисунке ниже, дают температуру воды на выходе 7°С.



В некоторых системах охлаждения градирня предназначена для работы при уменьшенном расходе циркулирующей воды, чтобы обеспечить сниженную тепловую нагрузку в зимние месяцы. Многосекционная конструкция градирни обеспечивает большую гибкость для управления производительностью в холодные месяцы, одновременно сводя к минимуму вероятность образования льда внутри каждой секции и градирни в целом. Подача уменьшенного потока в одну секцию многосекционной градирни обеспечивает более оптимальное распределение воды в оросителе, что приводит к более эффективной работе градирни целиком. Низкий расход воды в односекционной градирне может привести к неравномерному распределению воды в ее оросителе, что может привести к появлению в оросителе влажных / сухих зон, которые более подвержены замерзанию.

Очень важно во время зимней эксплуатации градирни поддерживать на выходе из нее минимальную температуру воды не ниже 6°C. Использование частотно-регулируемых приводов вентиляторов обеспечивает наиболее гибкий и эффективный метод управления производительностью как для градирен с всасывающими, так и для градирен с нагнетательными вентиляторами, по сравнению с двухскоростными электродвигателями. Чтобы минимизировать риск повреждения системы привода агрегата при низких температурах окружающего воздуха следует избегать длительных периодов работы градирни с выключенным вентилятором.

При подборе открытой градирни для конкретного проекта должны учитываться и другие факторы. Некоторые из этих факторов включают в себя систему трубопроводов, компоновку агрегата, использование удаленного поддона и некоторых других принадлежностей, которые могут обеспечить зимнюю эксплуатацию градирни, и при этом контролировать процессы образования льда. Все трубопроводы системы и сопутствующие принадлежности, которые не были осушены и законсервированы на зимний период, должны иметь систему подогрева, быть под постоянным наблюдением и иметь возможность гравитационного заполнения водой из контура градирни. Для любой градирни, работающей в течение зимы, рекомендуется использовать байпасный контур.

Во время зимней эксплуатации неправильная установка градирни может привести к рециркуляции влажного воздуха обратно в воздухозаборник агрегата, что может привести к образованию льда на впускных отверстиях градирни.

Зимняя эксплуатация открытых градирен предполагает необходимость решения определенных конструктивных задач при проектировании системы. Именно на стадии разработки проекта эти решения должны быть рассчитаны и оптимизированы, с тем, чтобы минимизировать риск образование льда на будущей градирне. При проектировании системы, принимая во внимание эти и многие другие факторы, можно минимизировать затраты, которые впоследствии могут быть вызваны основной проблемой зимней эксплуатацией градирен с открытым водяным контуром – управлением образованием льда.

Мы рады, если данная статья оказалась для Вас полезной. Обратившись в компанию NIBA RUS, Вы сможете получить консультацию по вопросам подбора, поставки и обслуживания градирен открытого и закрытого типов. Вы также сможете получить цену на градирни от производителя и купить вентиляторную градирню на максимально выгодных для Вас условиях.

Пожалуйста, заполните форму и мы свяжемся с Вами в ближайшее время

Как работает градирня?

Что такое градирня?

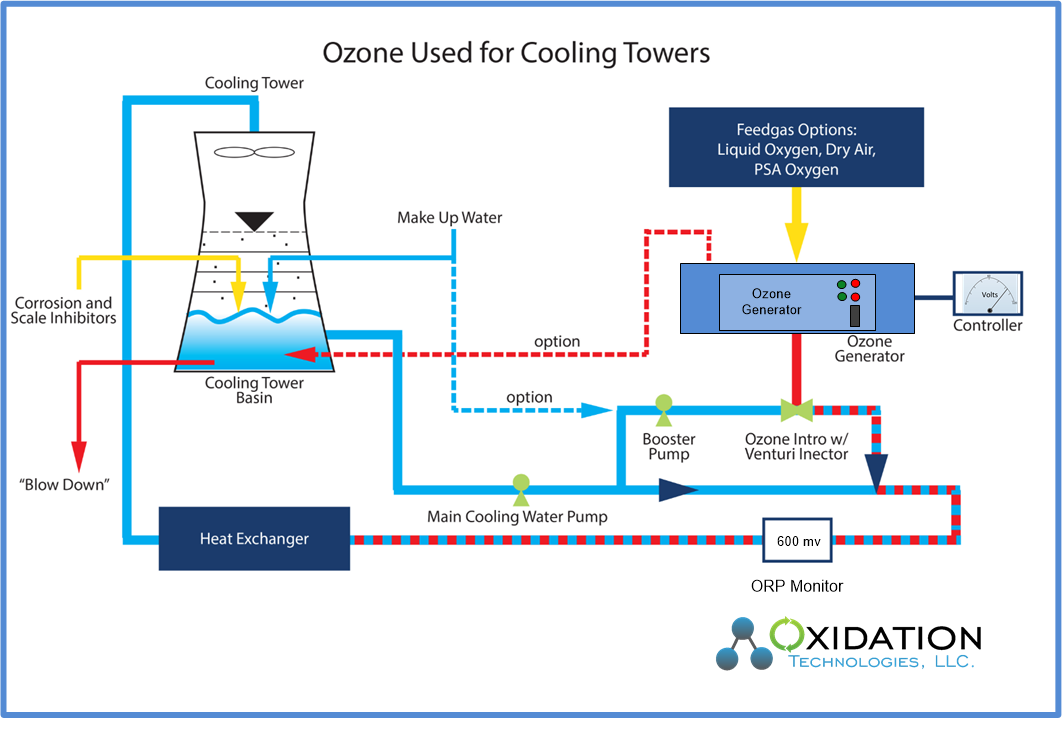

Промышленные градирни представляют собой эффективный способ отвода нежелательного тепла из одного места в другое с использованием воды в качестве транспортной среды в тех случаях, когда необходимо иметь надежный источник холодной воды круглый год при температуре от 70°F до 100°F. диапазон температур. Градирни обычно используются для охлаждения продуктов и оборудования во множестве областей применения, включая литье под давлением, резку инструментов и высечки, продукты питания и напитки, химикаты, лазеры, станки, полупроводники и многое другое. Несмотря на то, что существует множество различных производителей, использующих различные конструкции, все градирни работают по одному и тому же принципу испарительного охлаждения.

Посмотреть продукты для градирен

Как работает градирня?

Испарительное охлаждение представляет собой естественный процесс, обеспечивающий охлаждение путем испарения воды в воздух. Хорошим примером этого является внезапное ощущение холода, когда мы выходим из горячего душа, или запотевание вентиляторов, используемое для охлаждения футболистов на поле. Пока мы в душе, наша кожа мокрая и не подвергается воздействию воздуха, но когда мы выходим на воздух, вода с нашей кожи начинает испаряться и вытягивает тепло из нашего тела, и мы чувствуем охлаждающий эффект. Градирни используют тот же принцип испарительного охлаждения для охлаждения непрерывного потока воды.

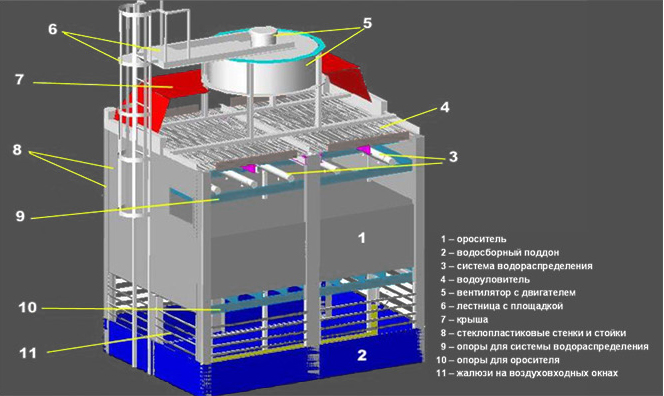

Градирни представляют собой большие коробки, предназначенные для максимального испарения воды. Для этого они содержат материал, как правило, пластиковые листы из ПВХ, которые создают большие площади поверхности для испарения воды. Этот материал заполняет внутреннюю часть градирни и называется «заполнение градирни».

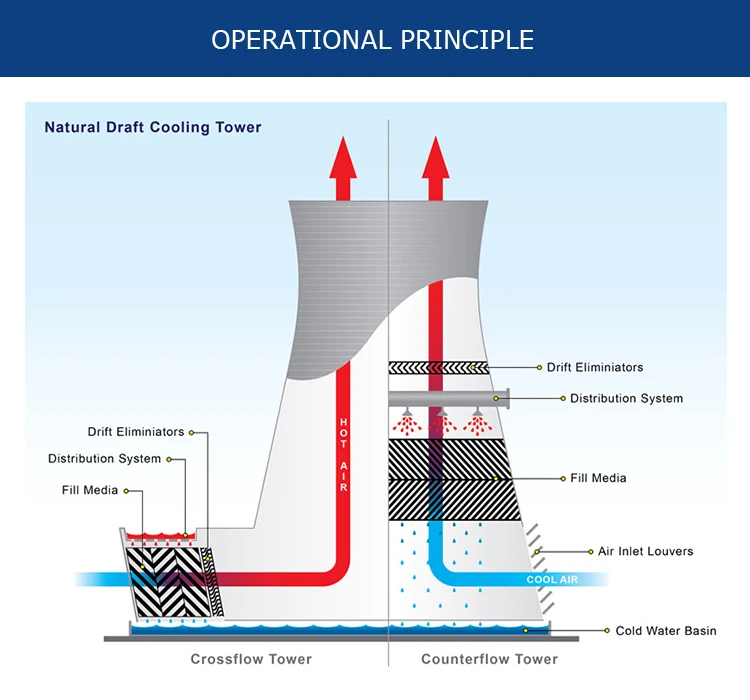

В больших градирнях, например, на атомных электростанциях, используется естественная тяга или поток воздуха через градирню; однако это эффективно только на некоторых очень больших градирнях. В большинстве градирен используется электрический двигатель вентилятора для создания тяги или воздушного потока через градирню. Этот тип градирни называется градирней с принудительной или принудительной тягой.

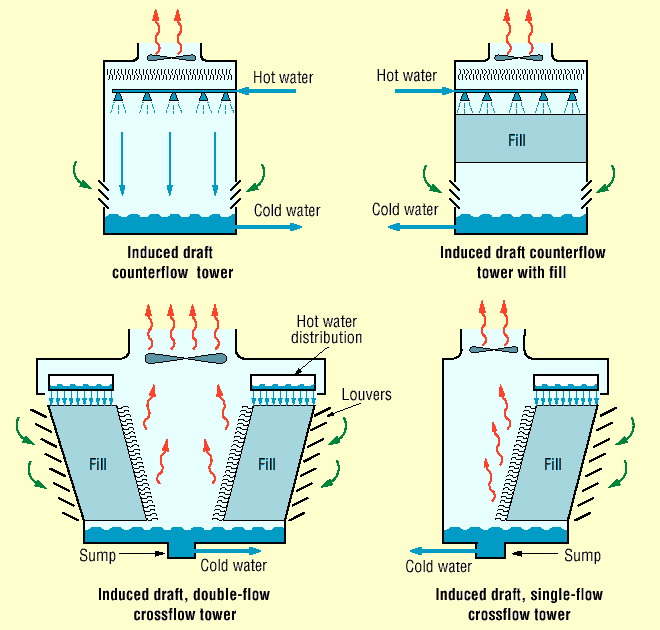

Противоточные и перекрестноточные градирни

Существует два основных типа градирен с принудительной тягой. В противоточной градирне потоки воздуха и воды противодействуют друг другу. В градирне Cross-Flow потоки воздуха и воды пересекаются. Градирни с противотоком, как правило, имеют меньшую занимаемую площадь и эксплуатационный вес, чем градирни с поперечным потоком; однако они, как правило, имеют более высокий перепад давления воды из-за системы распыления под давлением, тогда как в большинстве градирен с поперечным потоком используется водораспределительный лоток с гравитационной подачей.

Какая градирня лучше всего подходит для вашего применения?

Градирни Системы значительно различаются по размеру и дизайну и доступны для обеспечения охлаждения для малых или больших процессов. Если вас интересуют более подробные сведения о наилучшем решении для охлаждения для вашей области применения, обратитесь к специалисту Thermal Care.

Продолжайте свои исследования

Что такое градирня?

Используя комплексный системный подход, каждая градирня и ее компонент спроектированы и спроектированы для совместной работы как интегрированная система, обеспечивающая эффективную работу и длительный срок службы.

Естественное охлаждение HVAC —  Система естественного охлаждения позволяет градирне напрямую удовлетворять потребности здания в охлаждении без необходимости эксплуатации чиллера в холодную погоду. Цель системы естественного охлаждения — экономия энергии. Существуют определенные типы систем естественного охлаждения и определенные элементы, которые должны быть установлены для рассмотрения системы естественного охлаждения. Нажмите здесь, чтобы узнать больше о естественном охлаждении SPX.

Переменный расход –  Могут быть значительные возможности для экономии энергии, если градирня может работать с переменным расходом в непиковых условиях. Переменный поток — это способ максимизировать эффективность установленной мощности градирни при любом расходе процесса. Узнайте больше о переменном потоке SPX .

OEM-запчасти — Точно спроектированные для обеспечения надежного продукта, OEM-запчасти Marley изготовлены в соответствии с высочайшими стандартами и жесткими допусками для увеличения срока службы.

Решения Geareducer® – Редукторы доступны в различных конструкциях и с различными передаточными числами, чтобы соответствовать различным скоростям вращения вентиляторов и мощности градирен. Программа Marley Geareducer Solutions позволяет клиентам заказать новый редуктор на замену для башни от SPX, или обученный на заводе технический специалист может отремонтировать существующий редуктор или восстановить редуктор, используя OEM-запчасти Marley.

Наполнитель –  Одним из наиболее важных компонентов градирни является наполнитель. Его способность обеспечивать как максимальную поверхность контакта, так и максимальное время контакта между воздухом и водой определяет эффективность градирни. Две основные классификации наполнителей: наполнитель брызгового типа (разбивает воду) и наполнитель пленочного типа (распределяет воду тонким слоем).

Каплеуловители –  Предназначены для удаления капель воды из отводимого воздуха и снижения потерь технической воды,  9Каплеуловители 0032 вызывают резкое изменение направления движения воздуха и капель. Это приводит к тому, что капли воды отделяются от воздуха и попадают обратно в градирню.

Форсунки – конфигурация с поперечным потоком позволяет использовать самотечную систему распределения с такой форсункой, как Marley ST . В этой системе подаваемая вода поднимается в распределительные бассейны горячей воды над насыпью, а затем проходит над насыпью (под действием силы тяжести) через форсунки, расположенные в дне распределительного резервуара. Конфигурация с противотоком требует использования системы напорного типа с закрытыми трубами и распылительными форсунками, такими как Марли НС .

Вентиляторы — Вентиляторы градирни должны эффективно перемещать большие объемы воздуха с минимальной вибрацией. Материалы изготовления должны быть не только совместимы с их конструкцией, но также должны выдерживать коррозионное воздействие окружающей среды, в которой должны работать вентиляторы. Сверхтихий вентилятор Marley — это пример вентилятора, который можно использовать в ситуациях, когда необходим очень низкий уровень шума.
