Термометрия относится к наиболее простым и эффективным методам измерений. Она основана на том, что физические свойства материала меняются в зависимости от температуры. В частности, измеряя сопротивление металла, сплава или полупроводникового элемента, можно определить его температуру с высокой степенью точности. Датчики такого типа называются термоэлектрическими или термосопротивлениями. Предлагаем рассмотреть различные виды этих устройств, их принцип работы, конструкции и особенности.

Виды термодатчиков

Наиболее распространенными считаются следующие типы термометров сопротивления (далее ТС):

1. Полупроводниковые датчики. Отличительные особенности этих приборов заключается в высокой точности и стабильной чувствительности, а также в возможности измерения быстротечных процессов. Благодаря низкому измерительному току имеется возможность работы со сверхнизкими температурами (до -270°С). Пример конструкции полупроводникового ТС. Конструкция термистора

Обозначения:

• А – Выводы измерителя.
• В – Стеклянная пробка, закрывающая защитную гильзу.
• С – Защитная гильза, наполненная гелием.
• D – Электроизоляционная пленка, покрывающая внутреннюю часть гильзы.
• E – Полупроводниковый чувствительный элемент (далее ЧЭ), в приведенном примере это германий, легированный сурьмой.

2. Металлические датчики. У таких измерителей в качестве ЧЭ выступает проволочный или пленочный резистор, помещенный в керамический или металлический корпус. Металл, используемый для изготовления чувствительного элемента, должен быть технологичен и устойчив к окислению, а также обладать достаточным температурным коэффициентом. Таким критериям практически идеально отвечает платина. Там, где не столь высокие требования к измерениям, может использоваться никель или медь. В качестве примера можно привести термодатчики: PT1000, PT500, ТСП 100 П, ТСП pt100, ТСП 50П, ТСМ 296, ТСМ 045, ТС 125, Jumbo, ДТС Овен и т. д.

Расшифровка аббревиатур

Чтобы не возникало вопросов, что такое ТСМ, приведем расшифровку этой и других аббревиатур:

• ТСМ это термометр сопротивления (ТС), в чувствительном элементе (ЧЭ) которого используется медная проволока (М).
• ТСП, в применяется платиновый (проволока из платины) ЧЭ.
• КТС б – обозначение комплекта из нескольких платиновых ТС., позволяющих провести многозонные измерения, как правило, монтаж таких устройств производится на вход и выход системы отопления, чтобы установить разность температур.
• ТПТ – технический (Т) платиновый термометр (ПТ).
• КТПТР – комплект из ТПТ приборов, буква «Р» в конце указывает, что может производиться не только измерение разницы температур между различными датчиками.
• ТСПН – «Н» в конце ТСП, обозначает, что датчик низкотемпературный.
• НСХ – под данным сокращением подразумевается «номинальная статическая характеристика», соответствующая стандартной функции «температура-сопротивление». Достаточно посмотреть таблицу НСХ для pt100 или любого другого датчика (например, pt1000, rtd, ntc и т.д.), чтобы иметь представление о его характеристиках.
• ЭТС – эталонные приборы, служащие для калибровки датчиков.

Чем отличается термосопротивление от термопары?

Схема термопары, ее конструкция, а также принцип работы существенно отличается от термометра сопротивления, расскажем об этом простыми словами. У устройства pt100, а также других датчиков, принцип действия основан на сопоставимости между изменением температуры металла и его сопротивлением.

Принцип термопары построен на различных свойствах двух металлов собранных в единую биметаллическую конструкцию. Устройство, подключение, назначение термопары, а также описание погрешности этих приборов будет рассмотрено в отдельной статье.

Сейчас достаточно понимать, что термопара и ТСП, например pt100, это совершенно разные приборы, отличающиеся принципом работы.

Платиновые измерители температуры

Учитывая распространенность металлических датчиков, имеет смысл привести краткое описание этих устройств, чтобы наглядно показать сравнительные характеристики различных видов, особенности, а также описать сферу применения.

В соответствии с нормами ГОСТ 6651 2009 и МЭК 60751, у рабочих приборов данного типа значение температурного коэффициента должно быть 0,00385°С^-1, эталонных – 0,03925°С^-1. Диапазон измеряемой температуры: от-196,0°С до 600,0°С. К несомненным достоинствам следует отнести высокий коэффициент точности, близкую к линей характеристику «Температура-сопротивление», стабильные параметры. Недостаток – наличие драгметаллов увеличивает стоимость конструкции. Необходимо заметить, что современные технологии позволяют минимизировать содержание этого металла, что делает возможным снижение стоимости продукции.

Основная область применения – контроль температуры различных технологических процессов. Например, такой прибор может быть установлен в трубопроводе, в котором плотность рабочей среды сильно зависит от температуры. В этом случае показания вихревой расходометра корректируются информацией о температуре рабочей среды.

Датчик термопреобразователь ТСП 5071 производства Элемер

Никелевые термометры сопротивления

Температурный коэффициент (далее ТК) у данного типа измерительных устройств самый высокий — 0,00617°С^-1. Диапазон измеряемых температур также существенно уже, чем у платиновых ЧЭ (от -60,0°С до 180,0°С). Основное достоинство данных приборов – высокий уровень выходного сигнала. В процессе эксплуатации следует учитывать особенность, связанную с приближением температуры нагрева к точке Кюри (352,0°С), вызывающую существенное изменение параметров ввиду непредсказуемого гистерезиса.

Данные устройства практически не используются, поскольку в большинстве случаев их можно заменить приборами с медными чувствительными элементами, которые существенно дешевле и технологичнее (проще в производстве).

Медные датчики (ТСМ)

ТК медных измерительных приборов – 0,00428°С^-1, диапазон измеряемых температур немного уже, чем у никелевых аналогов (от -50,0°С до 150°С). К несомненным преимуществам медных измерителей следует отнести их относительно невысокую стоимость и наиболее близкую к линейной характеристику «температура-сопротивление». Но, узкий диапазон измеряемых температур и низкие параметры удельного сопротивления существенно ограничивают сферу применения термопреобразователей ТСМ.

Внешний вид термопреобразователя ТСМ 1088 1

Но, тем не менее, медные датчики рано списывать, есть немало примеров удачных реализаций, например, ТХА Метран 2700, который предназначен как для различных видов промышленности, но также удачно используется в ЖКХ.

Учитывая, что платиновые терморезисторы наиболее востребованы, рассмотрим варианты их конструктивного исполнения.

Типовые конструкции платиновых термосопротивлений

Наиболее распространение получило исполнение ЧЭ в ПТС, называемое «свободной от напряжения спиралью», у зарубежных изготовителей оно проходит под термином «Strain free». Упрощенный вариант такой конструкции представлен ниже.

Конструктивное исполнение «Strain free»

Обозначения:

• А – Выводы термоэлектрического элемента.
• В – Защитный корпус.
• С – Спираль из платиновой проволоки.
• D – Мелкодисперсный наполнитель.
• E – Глазурь, герметизирующая ЧЭ.

Как видно из рисунка, четыре спирали из платиновой проволоки, размещают в специальных каналах, которые потом заполняются мелкодисперсным наполнителем. В роли последнего выступает очищенный от примесей оксид алюминия (Al₂O₃). Наполнитель обеспечивает изоляцию между витками проволоки, а также играет роль амортизатора при вибрациях или когда происходит ее расширение, вследствие нагрева. Для герметизации отверстий в защитном корпусе применяется специальная глазурь.

На практике встречается много вариаций типового исполнения, различия могут быть в дизайне, герметизирующем материале и размерах основных компонентов.

Исполнение Hollow Annulus.

Данный вид конструкции относительно новый, она разрабатывалась для использования в атомной индустрии, а также на объектах особой важности. В других сферах датчики данного типа практически не применяются, основная причина этого высокая стоимость изделий. Отличительные особенности высокая надежность и стабильные характеристики. Приведем пример такой конструкции.

Пример исполнения «Hollow Annulus»

Обозначения:

• А – Выводы с ЧЭ.
• В – Изоляция выводов ЧЭ.
• С – Изолирующий мелкодисперсный наполнитель.
• D – Защитный корпус датчика.
• E – Проволока из платины.
• F – Металлическая трубка.

ЧЭ данной конструкции представляет собой металлическую трубку (полый цилиндр), покрытый слоем изоляции, сверху которой наматывается платиновая проволока. В качестве материала цилиндра используется сплав с температурным коэффициентом близким к платине. Изоляционное покрытие (Al₂O₃) наносится горячим напылением. Собранный ЧЭ помещается с защитный корпус, после чего его герметизируют.

Для данной конструкции характерна низкая инерционность, она может быть в диапазоне от 350,0 миллисекунд до 11,0 секунд, в зависимости от того используется погружаемый или монтированный ЧЭ.

Пленочное исполнение (Thin film).

Основное отличие от предыдущих видов заключается в том, что платина тонким слоем (толщиной в несколько микрон) напыляется на керамическое или пластиковое основание.

На напыление наносится стеклянное, эпоксидное или пластиковое защитное покрытие.

Миниатюрный пленочный датчик

Это наиболее распространенный тип конструкции, основные достоинства которой заключаются в невысокой стоимости и небольших габаритах. Помимо этого пленочные датчики обладают низкой инерционностью и относительно высоким внутренним сопротивлением. Последнее практически полностью нивелирует воздействие сопротивления выводов на показания прибора (таблицы термосопротивлений можно найти в сети).

Что касается стабильности, то она уступает проволочным датчикам, но следует учитывать, что пленочная технология усовершенствуется год от года, и прогресс довольно ощутим.

Стеклянная изоляция спирали.

В некоторых дорогих ТС платиновую проволоку покрывают стеклянной изоляцией. Такое исполнение обеспечивает полную герметизацию ЧЭ и увеличивает влагостойкость, но сужает диапазон измеряемой температуры.

Класс допуска

Согласно действующим нормам допускается определенное отклонение от линейной характеристики «температура-сопротивление».

Ниже представлена таблица соответствия класса точности.

Таблица 1. Классы допуска.

Класс точности	Нормы допуска °C |t |	Диапазон измерения температуры
		Платиновые датчики		Медные	Никелевые
		Проволочные	Пленочные
AA	±0,10+0,0017	-50°C …250°C	-50°C …150°C	x	x
A	±0,15+0,002	-100°C …450°C	-30°C …300°C	-50°C …120°C	x
B	±0,30+0,005	-196°C …660°C	-50°C …500°C	-50°C …200°C	х
С	±0,60+0,01	-196°C …660°C	-50°C …600°C	-180°C …200°C	-60°C …180°C

Приведенная в таблице погрешность отвечает текущим нормам.

Схемы включения ТСМ/ТСП

Существует три варианта подключения:

• 2-х проводное (см. А на рис. 7), этот наиболее простой способ используется в тех случаях, когда точность результатов не критична. Дополнительную погрешность создает номинальное сопротивление проводников, которыми подключается датчик. Обратим внимание, что для классов точности A и AA данная схема включения неприемлема. Рисунок 7. Двухпроводная, трехпроводная и четырехпроводная схема включения термометра сопротивления
• 3-х проводное (В). Такой вариант обладает более высокой точностью, чем 2-х проводная схема вариант подключения. Это происходит за счет того, что появляется возможность измерить сопротивление монтажных проводов, чтобы учесть их воздействие.
• 4-х проводное. Этот вариант позволяет полностью исключить воздействие сопротивления монтажных проводов на результаты измерений.

В измерительных приборах ТС, как правило, включен по мостовой схеме.

Пример подключения по мостовой схеме вторичного прибора (pt100) для измерения температуры воздуха

Обратим внимание, что под r_{л. с.} в электрической схеме подразумевается сопротивление линий связи, то есть проводов, которыми подключен датчик.

Обслуживание

Информация о ТО температурного датчика указана в паспорте прибора или инструкции эксплуатации, там же приводится типовые неисправности и способы их ремонта, рекомендуемая длина кабеля для подключения, а также друга полезная информация.

Термометры сопротивления не требуют специального ТО, в задачу обслуживающего персонала входит:

• Проверка условий, в которых эксплуатируется датчик.
• Внешний осмотр на предмет целостности конструкции и кабельных соединений, проверка хода подвижного штуцера (если таковой имеется).
• Помимо этого проверяется наличие пломб.
• Проверяется заземление.

Такой осмотр должен проводиться с периодичностью один раз в месяц или чаще.

Помимо этого должна проводиться поверка приборов, с использованием эталонного датчика, например, ЭТС 100.

Платиновый эталонный ПТС (датчик ЭТС 100)

Для градуировки датчиков используются специальные таблицы, в качестве примера приведена одна из них для термосопротивления pt100. Саму методику калибровки мы приводить не будем, ее описание несложно найти в сети.

Градуировочная таблица для терморезистора pt100 (фрагмент, без указания пределов градуировки измерений)

Что касается методики поверки эталонных платиновых датчиков, то она должна производиться на специальных реперных точках.

Термометры сопротивления: от теории к практике

Введение

Температура — одна из наиболее часто измеряемых физических величин. Задачи измерения и контроля температуры встречаются практически во всех областях человеческой деятельности. Системы контроля температуры используются для поддержания микроклимата и в различной бытовой технике, где базовым требованием является их доступность. Прецизионное термостатирование в сельском хозяйстве необходимо для выращивания тепличных сельскохозяйственных культур. В химической промышленности и в металлургии часто требуется контроль температуры высоко агрессивных сред в диапазонах в несколько тысяч градусов. На производстве нарушения технологического процесса, связанные с выходом контролируемой температуры за допустимые пределы, могут привести к выпуску партии бракованного товара. В медицине ошибка в измерении температуры может стоить здоровья пациента и даже человеческой жизни. От качества контроля температуры в атомной промышленности, в частности при отливке корпусов реакторов, зависит жизнь всего населения нашей планеты.

Очевидно, что столь разнообразные требования, как по диапазону и точности, так и по типу исполнения и надежности измерительных систем, породили за многие годы большое разнообразие методов и средств, используемых для измерения и контроля температуры.

Ключевым элементом любой системы измерения и контроля температуры является первичный измерительный преобразователь (чувствительный элемент). От его точности и других основных параметров во многом зависят показатели всей системы в целом. Существуют различные типы датчиков температуры, наибольшее распространение среди них получили термопары, полупроводниковые термисторы и термометры сопротивления [5].



Термометры сопротивления

Термометр сопротивления (ТС) состоит из одного или нескольких термочувствительных элементов и внутренних соединительных проводов, помещенных в герметичный защитный корпус, а также внешних клемм и выводов, предназначенных для подключения к измерительному прибору. Чувствительный элемент (ЧЭ) термометра сопротивления представляет собой резистор, выполненный из металлической проволоки или пленки, с выводами для крепления соединительных проводов, имеющий известную зависимость электрического сопротивления от температуры [1].

На практике под термином «термометр сопротивления» понимают как герметичный датчик в металлическом или керамическом корпусе с внешним разъемом для подключения к измерительным приборам, так и сам чувствительный элемент, который может быть изготовлен в корпусе с проволочными выводами или в SMD-конструктиве для поверхностного монтажа.

Основные преимущества ТС по сравнению с другими типами датчиков температуры — это их высокая точность, широкий диапазон рабочих температур, малые размеры, устойчивость к вибрациям, линейность номинальной статической характеристики и относительно высокое значение температурного коэффициента сопротивления (ТКС). Основными материалами для изготовления ЧЭ ТС являются платина, медь, никель и их сплавы. На практике чаще применяются платиновые термометры сопротивления (ПТС) с различной чистотой платины, которые обладают наивысшей стабильностью характеристик, устойчивостью к воздействию агрессивных сред и широким диапазоном рабочих температур (табл. 1).

Таблица 1. Сравнительные характеристики распространенных типов датчиков температуры

Тип датчика температуры	Основные преимущества	Основные недостатки	Основные области применения
Термометры сопротивления	Высокая линейность номинальной статической характеристики Широкий диапазон рабочих температур Высокая стабильность основных параметров Устойчивость к воздействию агрессивных сред (ПТС) Относительно невысокая стоимость	Необходимость во внешней схеме для возбуждения	Широко используются как в относительно недорогих, так и в прецизионных системах измерения и контроля температуры
Полупровод- никовые термисторы	Дешевизна и доступность Высокий температурный коэффициент сопротивления	Необходимость во внешней схеме для возбуждения Высокая нелинейность номинальной статической характеристики Низкая стабильность основных параметров	Предназначены для применения в недорогих устройствах с низкими требованиями к точности измерений, в простых системах одно- и двухпорогового контроля температуры или для организации контроля температуры во второстепенных узлах сложной радиоэлектронной аппаратуры
Термопары	Самый широкий диапазон рабочих температур Высокая повторяемость характеристик Высокое быстродействие	Необходимость компенсации опорного спая Низкое выходное напряжение Необходимость использования крупногабаритных конструкций для компенсации опорного спая для достижения высокой точности измерений	Широко используются в бюджетных устройствах с «электронной» компенсацией опорного спая с невысокой точностью измерений Используются в сверхпрецизионных измерительных системах 0,01…0,25 °С с компенсацией опорного спая с помощью сосуда Дьюара или специализированных термостатов

По конструкции чувствительного элемента различают пленочные и проволочные термометры сопротивления. Как правило, медные и никелевые ТС изготавливают из проволоки (рис. 1), а платиновые могут быть как проволочными, так и пленочными.

Рис. 1. Проволочная конструкция термометра сопротивления

Последние имеют меньшую чувствительность к вибрациям, однако предназначены для функционирования в более узком температурном диапазоне (рис. 2). По предназначению различают рабочие и эталонные термометры сопротивления, параметры обеих групп ТС регламентированы соответствующими стандартами.

Рис. 2. Пленочный термометр сопротивления



Локальные и международные стандарты на ТС

Существует множество стандартов на рабочие индустриальные ТС, которые имеют локальный или межгосударственный статус. Среди наиболее распространенных — «европейский» МЭК 60751 (DIN/IEC EN 60 751) и «североамериканский» ASTM 1137. Многие другие, такие как DIN 43760, BS 1904 (1984) и SAMA RC-4 (1966), несмотря на периодическое их упоминание в литературе, считаются устаревшими. Стандарт МЭК 60751 — один из наиболее распространенных и регламентирует характеристики ПТС c номинальным сопротивлением 100 Ом при температуре 0 °С и температурным коэффициентом сопротивления α = 0,00385 °C^–1 [2]. Стандарт ASTM E1137/E1137M-08 охватывает требования к ПТС для промышленных областей применения с коэффициентом α = 0,00385 °C^–1 в диапазоне температур от 0 до +100 °С и номинальным сопротивлением 100 Ом при температуре 0 °С [3].

В России до 01.01.2011 действовал стандарт ГОСТ Р 8.625-2006 «Термометры сопротивления из платины, меди и никеля», который соответствует международному стандарту МЭК 60751 (2008) в части определения зависимости величины сопротивления от температуры и допусков на платиновые ЧЭ и ТС с температурным коэффициентом сопротивления α = 0,00385 °C^–1.

Стандарт устанавливает общие технические требования и методы испытаний для технических термометров сопротивления, чувствительные элементы которых изготовлены из платины, меди и никеля. Эти ТС предназначены для измерения температуры от –200 до +850 °C или в части данного диапазона [1]. С 2011 года в России появился новый, межгосударственный стандарт ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний», который создан на основе ГОСТ Р 8.625-2006. К сожалению, на момент сдачи материала в редакцию текст нового стандарта все еще не был доступен. Тем не менее, проект данного стандарта имеется в Интернете и не содержит существенных различий по сравнению с ГОСТ Р 8.625-2006 [4]. Поэтому далее в статье за основу выбраны основные положения стандарта ГОСТ Р 8.625-2006.

Отличие стандартов в разных регионах мира привело к расхождениям в некоторых базовых параметрах ТС у производителей. Например, в различных стандартах используются разные значения ТКС: α = 0,003923 °C^–1 (SAMA), α = 0,00385 °C^–1 (DIN/IEC EN 60 751), α = 0,003902 °C^–1 (US IS), α = 0,003916 °C^–1 (JIS) и т.  д. Поэтому во избежание ошибок в расчетах при проектировании важно учитывать положения того стандарта, относительно которого нормировались характеристики выбранного термометра сопротивления.



Основные параметры ТС

Основные параметры, определяющие области применения и схемы включения термометров сопротивления, — это температурный коэффициент термометра сопротивления, номинальное сопротивление, диапазон измеряемых температур и номинальная статическая характеристика ТС.

Температурный коэффициент термометра сопротивления

Температурный коэффициент термометра сопротивления характеризует изменение величины сопротивления от температуры:

α = (R₁₀₀–R₀)/(R₁₀₀×100),

где R₁₀₀, R₀ — значения сопротивления ТС из номинальной статической характеристики (НСХ) при 100 и 0 °С соответственно, округленные до пятого знака после запятой. Как было отмечено ранее, в разных стандартах установлено различное значение ТКС. Для повышения совместимости в ГОСТ Р 8.625-2006 рассматриваются два значения: α = 0,00391 °С^–1 и α = 0,00385 °С^–1 (соответствует МЭК 60751).

Номинальное сопротивление ТС

Номинальное сопротивление ТС представляет собой нормированное изготовителем сопротивление при 0 °С, округленное до целых единиц, выбираемое из ряда: 10; 50; 100; 500; 1000 Ом [1]. Существуют ТС и с другими значениями номинального сопротивления, однако в настоящее время наибольшее распространение получили ПТС с номинальным сопротивлением 100 Ом при 0 °C. Вместе с тем имеет место тенденция к использованию ТС с величиной номинального сопротивления до 1 кОм и даже 10 кОм. Измерительные системы, в которых используются ТС с высоким значением номинального сопротивления, обладают дополнительными преимуществами, важным из которых является снижение влияния длины соединительных проводов ТС на точность измерений.

Максимальный диапазон измерений ТС

Максимальный диапазон измерений ТС зависит не только от свойств материала, из которого изготовлен чувствительный элемент, но и от конструктивных особенностей, таких как способ и материал изоляции, соединительных элементов и др. Несмотря на то, что действие отечественного стандарта распространяется на диапазон от –200 до +850 °C [1], существуют термометры сопротивления с предельными рабочими температурами, выходящими за его рамки. Для большинства индустриальных рабочих ТС диапазон измерений составляет от –196 до +660 °С (платина), от –50 до +200 °С (медь) и от –60 до +180 °С (никель).

В таблице 2 представлены классы допуска термометров сопротивления, соответствующие ГОСТ Р 8.625-2006 [1].

Таблица 2. Классы допуска и диапазоны измерений для термометров сопротивления и чувствительных элементов

Класс допуска	Допуск, °С	Диапазон измерений, °С
		Платиновый ТС, ЧЭ		Медный ТС, ЧЭ	Никелевый ТС, ЧЭ
		проволочный	пленочный
AA W 0. 1 F 0.1	±(0,1+0,0017 |t|*)	–50…+250	–50…+250	–	–
A W 0.15 F 0.15	±(0,15+0,002 |t|)	–100…+450	–50…+450	–50…+120	–
B W 0.3 F 0.3	±(0,3+0,005 |t|)	–196…+660	–50…+600	–50…+200	–
C W 0.6 F 0.6	±(0,6+0,01 |t|)	–196…+660	–50…+600	–180…+200	–60…+180

Примечание. * |t| — абсолютное значение температуры, °С, без учета знака.

На практике иногда используют ТС, нормированные по двум дополнительным классам точности, их обычно называют “1/10 DIN” и “1/3 DIN”, что означает, соответственно, 1/10 (±0,03 °C) и 1/3 (±0,1 °C) от класса B при 0 °C.

Номинальная статическая характеристика

Номинальная статическая характеристика (НСХ) представляет собой зависимость сопротивления ТС от температуры. Для ПТС эта зависимость имеет вид (уравнение Каллендара ван Дьюзена):

• в диапазоне от –200 до 0 °С:

  R_t = R₀[1+A×t+B×t²+С(t–100)t³];

• в диапазоне от 0 до +850 °С:

  R_t = R₀(1+A×t+B×t²),

  где R_t — сопротивление ТС, Ом, при температуре t °С; R₀ — сопротивление ТС, Ом, при температуре 0 °С; A, B и C — коэффициенты, полученные опытным путем.

Значения коэффициентов A, B и С отличны при разных температурных коэффициентах сопротивления:

• α = 0,00385 °С^–1:
  А = 3,9083×10^–3 °С^–1,
  В = –5,775×10^–7 °С^–2,
  С = –4,183×10^–12 °С^–4;
• α = 0,00391 °С^–1:
  А = 3,969×10^–3 °С^–1,
  В = –5,841×10^–7 °С^–2,
  С = –4,33×10^–12 °С^–4.

Для медных и никелевых термометров сопротивления существуют похожие расчетные зависимости, которые можно найти в справочной литературе [1].

Номинальная статическая характеристика для термометра сопротивления может быть представлена в виде таблицы, в которой указаны значения температуры и соответствующие им величины сопротивления  ТС, либо в графической форме. На рис. 3 приведена зависимость величины сопротивления платинового термометра Pt100 (НСХ) от температуры, построенная по уравнению Каллендара ван Дьюзена. Синей линией обозначена зависимость, полученная с использованием коэффициентов A, B и C. Красная линия — характеристика, полученная в результате линейной аппроксимации при B = C = 0 [6].

Рис. 3. Зависимость сопротивления ПТС (Pt100) от температуры

Величину погрешности, возникающей при линейной аппроксимации характеристики ТС (B = C = 0), можно оценить на основе графика, приведенного на рис. 4.

Рис. 4. Погрешность линейной аппроксимации характеристики ПТС (Pt100)

Информация на рис. 4 помогает принять верное решение о целесообразности прецизионной линеаризации характеристики ПТС, которая может потребовать использования дополнительных компонентов, вычислительных ресурсов системного процессора или ограничиться линейной аппроксимацией.



Схемы включения термометров сопротивления

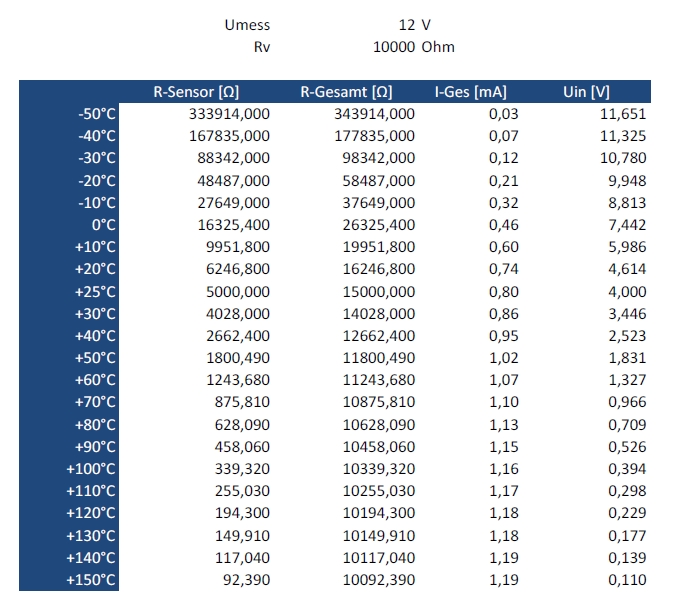

Простейшей схемой включения термометра сопротивления является делитель напряжения (рис. 5). Здесь ТС R_t — его плечо, а источник с напряжением U_пит обеспечивает протекание электрического тока в цепи делителя. Падение напряжения на ТС U_t зависит от величины его сопротивления, а следовательно, от температуры окружающей среды t_окр.

Рис. 5. Схема измерения температуры с использованием ТС на базе делителя напряжения

Точность измерений в схеме (рис. 5) будет зависеть от точности и стабильности характеристик ТС R_t, опорного резистора R_оп и источника напряжения U_пит. Для того чтобы снизить погрешность измерений, следует использовать прецизионный высокостабильный резистор R_оп и стабилизированный источник опорного напряжения.

Другим негативным фактором является эффект самонагрева термометра сопротивления: протекание в электрической цепи относительно высокого тока (единицы-десятки миллиампер) может привести к дополнительным тепловыделениям на ТС, его нагреву и, как следствие, к резкому снижению точности измерений.

В качестве примера оценим отклонение температуры в результате самонагрева для высокостабильного прецизионного платинового термометра сопротивления R_t серии PTS 0603 (Vishay) с номинальным сопротивлением R₀ = 100 Ом [7]. Выберем, для наглядности, опорный резистор с номиналом R_оп = 1000 Ом. Пусть величина на выходе стабилизированного источника напряжения составляет V_DD = +5 В. Суммарное сопротивление цепочки делителя напряжения: R_общ = R₀+R_оп = 100+1000 = 1100 Ом. Тогда величина тока, протекающего через делитель, будет равна: I_DD = V_DD/R_общ = 5/1100 = 0,0045 А. Мощность, рассеиваемая на ПТС, приближенно составит: P = I_DD²×R₀ = 0,0021 Вт (2,1 мВт). Согласно технической документации на ПТС серии PTS 0603, величина его самонагрева составляет 0,9 К/мВт при отсутствии принудительной вентиляции. Таким образом, повышение температуры данного ПТС в нашем примере может достичь величины T_нагр = 0,9×2,1 = 1,9 K.  Очевидно, что для задач измерения температуры с точностью порядка десятых долей градуса это более чем допустимая погрешность!

Величина измерительного тока должна быть такой, чтобы самонагрев не приводил к выходу параметров ТС за пределы допуска. Повышение его сопротивления, обусловленное самонагревом, не должно превышать 20% допуска. Цепи постоянного тока для ТС с номинальным сопротивлением 100 Ом рекомендуется возбуждать измерительным током 1 мА или менее [1]. Для того чтобы минимизировать влияние этого эффекта, необходимо выбирать опорный резистор с высоким значением номинального сопротивления и/или источник с меньшей величиной напряжения питания. Несмотря на то, что это приведет к падению чувствительности схемы, применение ТС с относительно высоким ТКС и современной элементной базы для нормирования сигналов позволяет скомпенсировать этот недостаток.

На рис. 6 приведен пример практической реализации схемы на основе делителя напряжения с использованием стабилизированного источника опорного напряжения.

Рис. 6. Простейшая схема подключения термометра сопротивления Pt100

Источник опорного напряжения MAX6126A41 с прецизионным резистором R1 обеспечивает возбуждение ТС током около 200 мкА при 0 °С [9]. Коэффициент усиления операционного усилителя с нулевым дрейфом MAX9617 задается прецизионным делителем MAX5491WA30000 и равен К_у = 31 [10, 11]. Напряжение на выходе схемы составляет 616 мВ при температуре 0 °С. Изменение напряжения на выходе равно 2,37 мВ/°С. В качестве Pt100 можно использовать прецизионные платиновые термометры сопротивления серий PTS и PTL [7, 8], а в качестве высокостабильного резистора R1, здесь и в других схемотехнических решениях в этой статье, могут быть применены резисторы серий PHR0805 или P0805 производства Vishay [12, 13].

Основные недостатки схемы включения (рис. 6) — высокая зависимость тока возбуждения от температуры, что вызывает дополнительную нелинейность, увеличивающую погрешность измерений и сложность организации удаленного подключения ТС, так как сопротивление соединительных проводов в двухпроводной схеме будет оказывать заметное влияние на результаты измерений. Учитывая относительно невысокие номиналы используемых ТС, очевидно, что даже паразитные сопротивления в сотни мОм вызовут недопустимые погрешности в измерениях температуры. Согласно ГОСТ Р 8.625-2006, использование двухпроводной схемы не допускается для ТС классов АА и А (табл. 2).

Несмотря на имеющиеся недостатки, схема может быть использована для организации простых систем измерения температуры, преимущества которых — в низкой себестоимости реализации, малых габаритных размерах и главное — в небольшой удаленности термометра сопротивления от схемы нормирования сигналов.

В случае удаленного подключения ТС длина соединительных проводов будет оказывать влияние на точность измерений, так как измерительный ток будет вызывать дополнительное падение напряжения, прямо пропорциональное, по закону Ома, величине сопротивления. Поскольку сопротивление проводников зависит от их протяженности, то увеличение расстояния до датчика потребует использования более дорогих соединительных проводников или корректировки подхода к построению измерительной системы.

При необходимости подключения удаленно расположенного термометра сопротивления целесообразней использовать 4-проводную «кельвиновскую» схему, в которой измерительный ток протекает через одну пару, а сами измерения производятся с помощью второй пары соединительных проводов. Для достижения высокой точности измерений необходимо использовать усилители с высоким входным сопротивлением и низкой величиной входного тока.

Указанный принцип реализован в примере на рис. 7. Платиновый термометр сопротивления Pt100 включен по 4-проводной схеме. Повышение линейности достигается возбуждением ТС стабилизированным источником тока (198 мкА), схема которого реализована на источнике опорного напряжения MAX6126A25 и резисторе R2. Операционный усилитель MAX9617 устраняет влияние собственного тока потребления источника опорного напряжения. Инструментальный усилитель MAX4208 имеет входной ток 1 пА и коэффициент подавления синфазной помехи 135 дБ [14]. Резистор R1 предназначен для смещения уровня сигнала относительно общей шины для более эффективного подавления мощных синфазных помех. Коэффициент усиления инструментального усилителя MAX4208, равный К_у = 31, задается с помощью прецизионного делителя MAX5491WA30000. Несколько нестандартный способ задания коэффициента усиления инструментального усилителя обусловлен уникальностью его архитектуры [10]. Напряжение на выходе схемы составит 15,5 мВ при температуре –250 °С, 615 мВ при 0 °С и +2,4 В при 850 °С.

Рис. 7. Схема подключения удаленного термометра сопротивления Pt100 с использованием источника тока

Использование современных аналого-цифровых преобразователей (АЦП) с дифференциальным подключением источника входного сигнала и источника опорного напряжения позволяет не только получить на выходе цифровой сигнал, готовый для ввода в микроконтроллер, но и упростить подключение термометров сопротивления. На рис. 8 представлена схема прецизионного измерителя температуры на основе АЦП.

Рис. 8. Прецизионный измеритель температуры

Применение малошумящего 24-разрядного сигма-дельта АЦП MAX11201B позволяет подключить термометр сопротивления без необходимости использования прецизионных источников тока или напряжения, ограничившись применением недорогого малошумящего стабилизатора с малым падением напряжения (LDO) MAX8510 [15, 16]. Падение напряжения на прецизионном резисторе R5 обеспечивает опорное напряжение на АЦП. Поскольку измерительный ток, протекающий через резистор R5, возбуждает и термометр сопротивления, то любые флуктуации величины тока будут полностью скомпенсированы. Резисторы R1 и R6 обеспечивают нормальную работу встроенных в АЦП буферных усилителей. Они ограничивают абсолютную величину входного и опорного напряжений относительно «земли» в пределах от +150 мВ до (AVdd–150) мВ.

Для того чтобы сократить количество соединительных проводов для подключения термосопротивления до трех, в схему можно ввести прецизионное токовое зеркало на операционном усилителе MAX9617 и транзисторе MMBTA14 (рис. 9). Согласованная пара резисторов PRAHR182I2-750RFW обеспечит равенство токов I1 и I2 с точностью 0,05%, тем самым компенсируя падение напряжения на соединительных проводах [17]. Последние обязательно должны быть однотипными, одинаковой длины и сечения. В настоящее время производятся различные специализированные экранированные кабели, предназначенные для подключения термометров сопротивления по 2-, 3- и 4-проводным схемам.

Рис. 9. Прецизионный измеритель температуры с 3-проводным подключением термометра сопротивления

Для индустриальных применений более предпочтителен биполярный составной транзистор MMBTA14 по сравнению с полевым, особенно при работе в условиях высоких температур. У транзисторов с изолированным затвором (MOSFET) ток утечки затвора удваивается с увеличением температуры на каждые 8 °С и может достигать несколько десятков нА. Таким образом, ошибка токового зеркала, вызванная управляющим током биполярного транзистора, может быть меньше, чем полевого транзистора с изолированным затвором.



Заключение

Один из способов повышения точности измерений с использованием ТС — их градуировка для получения индивидуальных коэффициентов зависимости величины сопротивления от температуры. Полученные коэффициенты можно, например, хранить в памяти цифровой измерительной системы и вносить в результат измерений соответствующую поправку. Однако этот метод может быть приемлем в мелкосерийном и практически не реализуем при массовом производстве в связи с высокой трудоемкостью самой процедуры градуировки. В данном случае более эффективным решением может быть использование прецизионных термометров сопротивления.

Однако сам факт использования прецизионных ТС не может гарантировать высокую точность системы в целом. При этом большую роль играет адекватность выбранной схемы включения ТС решаемой задаче. Кроме того, необходимо учитывать влияние таких факторов, как длина и качество соединительных проводов и разъемов, обеспечение электромагнитной совместимости за счет эффективного экранирования, фильтрации, грамотной компоновки элементов и разводки печатной платы. Существует и весьма специфический, но ощутимый источник ошибок, такой как эффект влияния температуры кристалла на результаты преобразования АЦП, воздействие которого может быть учтено за счет введения в состав системы дополнительного датчика для измерения температуры кристалла.

Как показывает практика, только подобный, комплексный подход, учитывающий разнообразные аспекты проектирования, позволяет создавать сбалансированные по точности и стоимости системы, имеющие конкурентные преимущества на рынке современной электронной техники.

Литература

1. ГОСТ Р 8.625-2006 «Термометры сопротивления из платины, меди и никеля». М.: Стандартинформ, 2006.
2. IEC EN 60 751. Industrial Platinum Resistance Thermometers and Platinum temperature sensors. Edition 2.0. International Electrotechnical Commission.
3. ASTM E1137/E1137M-08. Standard Specification for Industrial Platinum Resistance Thermometers.
4. ГОСТ 6651-2009 «Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний». Проект стандарта. Информационный портал http://www.temperatures.ru
5. Промышленная электроника. Руководство разработчика. 2010. Вып. 1. Maxim Integrated Products.
6. Thermal Management Handbook. Maxim Integrated Products.
7. Platinum SMD Flat Chip Temperature Sensor. PTS Series. Technical Datasheet, Rev. 11.03.2011.
8. Leaded Platinum Temperature Sensor. PTL Series. Technical Datasheet, Rev. 11.03.2011.
9. MAX6126: Ultra High Precision, Ultra Low Noise, Series Voltage Reference. Technical Datasheet, Rev.5, 12.2010.
10. MAX9617: Single/Dual SC70, Zero-Drift, High-Efficiency, 1.5MHz Op Amps with RRIO. Technical Datasheet, Rev.4, 02.2011.
11. MAX5491: Precision-Matched Resistor-Divider in SOT23. Technical Datasheet, Rev.3, 12.2004.
12. PHR Series. ESCC 4001/023 Qualified High Precision (5 ppm, 0.01%), Thin Film Chip Resistors. Technical Datasheet, Rev. 29.11.2010.
13. P Series. High Precision Wraparound — Wide Ohmic Value Range Thin Film Chip Resistors. Technical Datasheet, Rev. 14.02.2011.
14. MAX4208: Ultra-Low Offset/Drift, Precision Instrumentation Amplifiers with REF Buffer. Technical Datasheet, Rev.1, 04.2009.
15. MAX11201:24-bit, Single-Channel, Ultra-Low-Power, Delta Sigma ADC with 2-Wire Serial Interface. Technical Datasheet, Rev.0, 06.2010
16. MAX8510: Ultra-Low-Noise, High PSRR, Low-Dropout, 120 mA Linear Regulators. Technical Datasheet, Rev.3, 05.2006.
17. PRAHR PRA HR (CNW HR) Series. ESA Qualified High Precision Thin Film Chip Resistor Arrays. Technical Datasheet, Rev. 04.10.2010.

PT100 Настольный генератор | Fluke Calibration

Также см. наш калькулятор PT100.

Используйте этот генератор таблиц PT100 для создания пользовательской таблицы сопротивления PT100, PT500 или PT1000 в градусах Цельсия, Фаренгейта или Кельвина по типу термометра PT-385 или PT-392 с любым шагом, который можно загрузить в формате CSV и распечатать.

Инструкции

Выберите необходимые единицы измерения температуры, тип термометра и значение номинального сопротивления при 0 °C (R ₀ ).

PT-385 и PT-392 определяют класс прибора. PT-392 имеет платиновую проволоку более высокой чистоты и имеет более высокий уровень точности.

Вы можете ввести пользовательское значение R ₀ , но помните, что рассчитанные значения будут уникальными для термометра и не будут соответствовать стандартным табличным значениям.

Выберите требуемый диапазон температур и размер шага таблицы. Допустимый шаг таблицы от 0,1 до 10 градусов.

Таблица создается в виде загружаемого текстового файла, в котором перечислены температура, сопротивление и dR/dT при каждой температуре в выбранном диапазоне.

Результаты измерения сопротивления представлены в омах. Чувствительность термометра (dR/dT) выражается в омах на градус (например, Ω/°C).

Калькулятор использует следующее уравнение и коэффициенты.

RTD / PT100 Уравнение

R = R ₀ [1 + A T + B T ² + C (T-100) T ³ ]

PT-392

9003

PT-392

7 R. 0	100.0000
А	3.9827E-3
B	-5.875E-7
C	-4.171E-12

R 0	100.0000
A	3.9827E-3
B	-5. 875E-7
C	0

PT-385

R 0	100.0000
A	3.9083E-3
B	-5.775E-7
C	-4.183E-12

R 0	100.0000
A	3.9083E-3
B	-5,775E -7
C	0

R ₀ = Сопротивление термометра в 0 ° C

A, C = B = B = B = B = B = B = B = B = B = C = B = B = B = B = B = B = B = B = B = B = B = B = B = B = B = B = B = C = B = B = B = B = C = B = C = B = C = B = B = C = B = B = B. стандарты, перечисленные ниже.

Расчетные значения и уравнение PT-100 взяты из следующих стандартов: IEC 60751:2008, ASTM E1137-08(2020) и JIS C 1604:1997.

Узнайте, как калибровать PT100 в домашних условиях

Позвольте Fluke показать вам, как калибровать ваши PT100, RTD, термопары и преобразователи температуры в домашних условиях.

1. Улучшить качество. Знайте, как работают ваши важные приборы, и управляйте своими процессами более эффективно.

2. Сократите время работы и риск повреждения оборудования. Больше не нужно вывозить зонды из дома для обслуживания.

3. Экономьте деньги. Экономия на повторной калибровке.

4. Автоматическая калибровка. Эффективное отслеживание оборудования с помощью программного обеспечения.

Для получения дополнительной информации прочитайте статью Как откалибровать PT100 в домашних условиях

ИЛИ

Обсудить со специалистом Fluke

Платиновый датчик сопротивления PT100/PT1000 с длительным сроком службы1 90 900 Описание 90

02 Основная информация:
Датчик PT100/PT1000 используется для точного контроля температуры, когда необходимо исключить ошибки измерения. Линейная зависимость резистора от температуры упрощает его использование во многих электронных приложениях. Точность PT100/PT1000 позволяет универсально использовать его для контроля температуры, управления и переключения в обмотках, подшипниках, машинах, двигателях, трансформаторах и многих других промышленных приложениях.

Общая функция:
Датчик PT100/PT1000 является компонентом, зависящим от температуры. Сопротивление датчика PT100/PT1000 увеличивается линейно с температурой.

Технические данные:
• Номинальное сопротивление: 100 Ом при 0°C (PT100), 1000 Ом при 0°C (PT1000)
• Основные параметры термистора: для платиновых измерительных резисторов, как в таблице
• Диапазон измерения: от -40°C до 200°C, другие диапазоны по запросу
• Измерительный ток: макс. 1 мА (без самонагрева)
• Цепь: 2-проводная, 3-проводная или индивидуальная

Руководство по установке:

Вставьте датчик в обмотку двигателя, спрессовав и соединив ее вместе с катушкой, затем покройте ее лаком. Выводы проводов вытянуты вдоль кожуха и закреплены в проводке внутри распределительной коробки. Используйте специальный регулятор температуры для Pt100, Pt1000.

Спецификация

0003 5003

Температура		-100	0	100	2009	100	2009	250	300
Resistance		60.25	100	138.51	175.86	194.10	212.05
Уровень A	°C	±0,35	±0,15	03000047 ±0.55	±0.695	±0.75
	Ω	±0.14	±0.06	±0.14	±0.20	±0.23	±0. 27
Level B	°C	±0.8	±0.3	±0.8	±1.3	±1.58	±1.8
	Ω	±0.32	±0.12	±0.30	±0.48	± 0,55	± 0,64

Руководство по установке:

ВОЗДЕЙСТВИЯ СТАНДОР ВОЗДЕЙСТВУЮЩИЙ, Сжатие и полоску вместе с помощью COIL, затем. Выводы проводов вытянуты вдоль корпуса и закреплены в проводке внутри распределительной коробки. Используйте специальную температуру для PT100, PT1000.



PT100 reference table

Temperature	0	10	20	30	40	50	60	70	80	90	100
Сопротивление	100. 0	103.90	107.79	111.67	115.54	119.40	123.24	127.08	130.90	134.71
Температура	110	120 3 000003 140 150 160 170 180 190 200   Resistance 142.29 146,07 149,83 153,58 157,33 161.05 0003 164.77 168,48 172.16 175,86

.
