Приветствую всех читателей моего блога! Сегодня в этой статье я расскажу вам о гравитационных системах отопления.

А конкретно о том, как они работают и где их целесообразно применять.

Постараюсь, как обычно, быть кратким, но информативным, чтобы без лишней «воды» дать вам основное, что нужно о них знать.

Для краткости я буду использовать либо жаргонизм «гравитационка», либо сокращение ГСО.

Делается это для того, чтобы не перегружать текст длинными словами. Итак, поехали!

Принцип работы гравитационной системы отопления

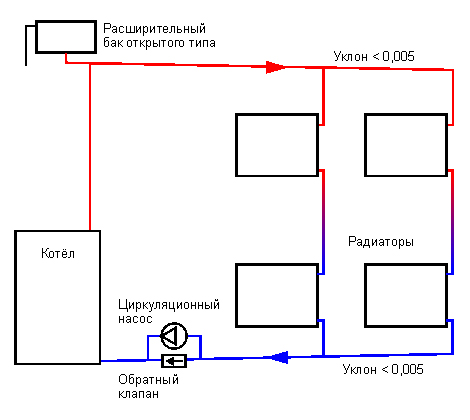

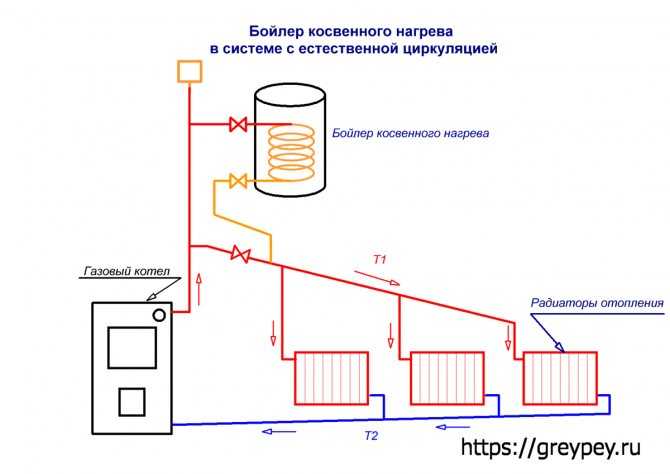

Гравитационная система водяного отопления

Гравитационная система отопления это наиболее архаичная система водяного отопления.

Впервые ее применили в первой половине 19 века для обогрева оранжерей.

Физический принцип ее действия основывается на том, что разогретая жидкость расширяется и меняется ее плотность (жидкость становится «легче»).

Внутри котла происходит разделение по плотности — нагретый теплоноситель поднимается по подающей магистрали, а холодный стремится вниз по обратной в сторону котла.

Из-за эффекта непрерывности струи начинается круговое движение жидкости — циркуляция.

Скорость циркуляции в ГСО зависит от разницы уровней (ниже на рисунке обозначено как H) центра нагрева (котла) и центра охлаждения (радиаторов).

Чем больше разница уровней, тем больше будет скорость жидкости внутри системы.

Устройство гравитационной системы отопления

Устроена ГСО достаточно просто. Чтобы не томить вас лишними словами сразу перейдем к рисунку:

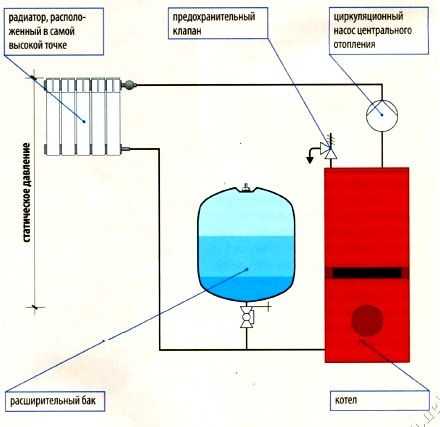

Гравитационная система отопления с мембранным расширительным баком

На рисунке изображена двухтрубная гравитационная система (ранее я уже писал статью про двухтрубные и однотрубные системы рекомендую ее к прочтению).

В самой верхней точке системы располагают в классическом варианте расширительный бак открытого типа.

От котла вверх уходит подающая труба (на рисунке горячая магистраль), по которой разогретый теплоноситель идет к приборам отопления.

В них он остывает и идет обратно в котел по обратной трубе (на рисунке обратная магистраль).

В двухтрубной ГСО магистрали прокладываются с соблюдением уклонов.

У подающей магистрали уклоны делаются в сторону отопительных приборов, у обратной магистрали уклон идет в сторону котла.

Теперь давайте рассмотрим однотрубный вариант гравитационной системы отопления:

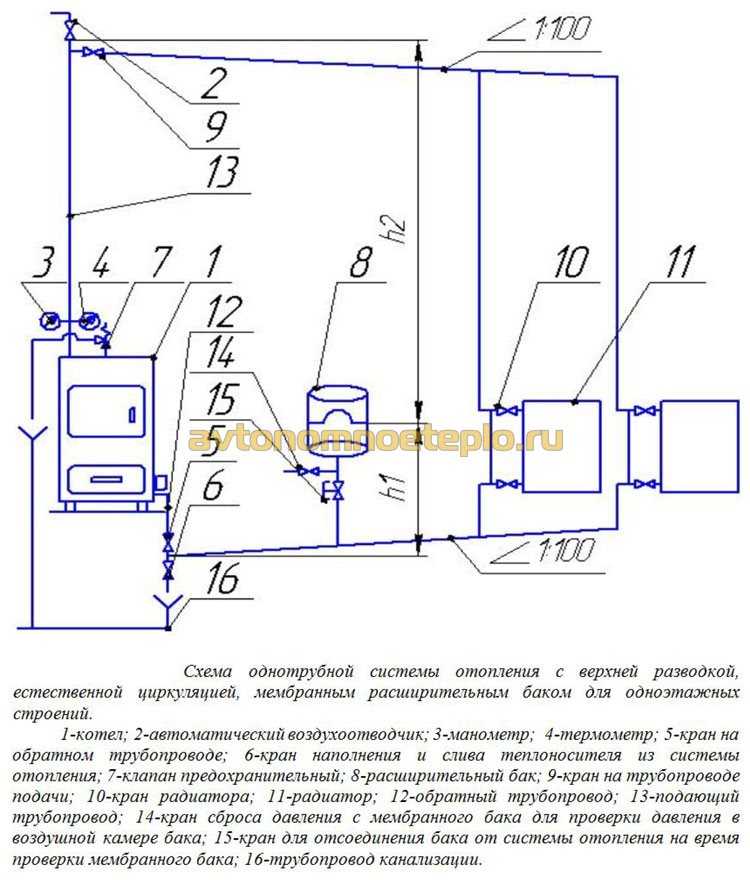

Гравитационная однотрубная система отопления

Работает однотрубная ГСО также, как и двухтрубная. Отличием здесь будет наличие разгонного коллектора — специальной трубы в, которой увеличивается скорость теплоносителя под действием силы тяжести.

Из-за последовательного прохождения радиаторов, температура теплоносителя снижается от начального радиатора к конечному.

Чтобы это компенсировать необходимо увеличивать количество секций у последних радиаторов, а это не всегда возможна из-за ограниченности пространства.

Возможен также вариант ГСО с мембранным расширительным баком вместо открытого.

В этом случае желательно, чтобы котел был рассчитан на давление 3 атмосферы, так как придется устанавливать группу безопасности на подающую магистраль.

Предохранительный клапан в стандартной группе безопасности как раз рассчитан на 3 атмосферы.

Если же ваш котел рассчитан на открытую систему (на давление 1 — 1,5 атм), то при установке мембранного бака и стандартной группы он может выйти из строя.

Мембранный расширительный бак может быть расположен в любом удобном месте ГСО, а в верхней точке системы необходимо установить воздухоотводчик.

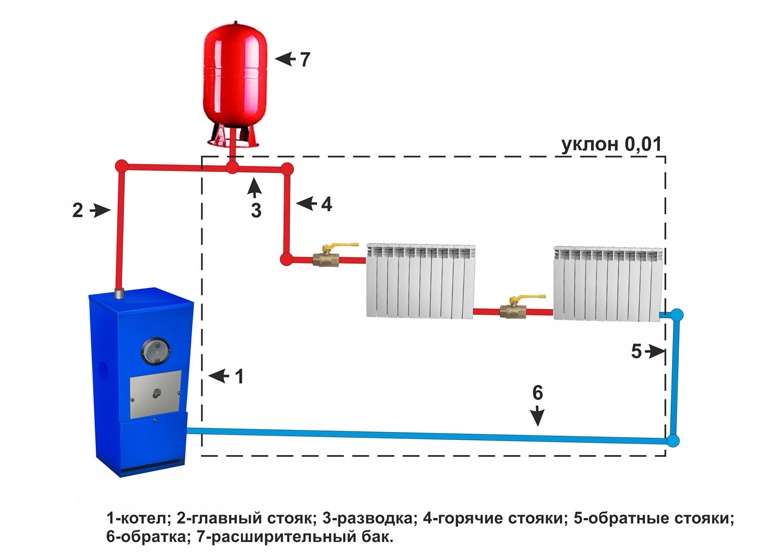

Закрытая гравитационная система отопления

Давайте двигаться дальше. Поговорим о том, как рассчитывать гравитационную систему и как выбирать диаметр труб для нее.

Расчет гравитационной системы отопления

Расчет параметров гравитационной системы отопления

Если вы собрались сделать гравитационную систему отопления, то вам необходимо сделать хотя-бы минимум расчетов. А лучше вообще сделать полноценный проект.

Это будет идеал и если ваш бюджет потерпит такие траты, то я их весьма рекомендую.

Возможно уже на этапе проекта инженер выявит возможные сложности в реализации и вам удастся избежать переделок. Итак, давайте начнем рассматривать формулы!

Первая формула, которая нам понадобится:

p_ниж = p_вер + ρgh

Расшифровывается она следующим образом:

• p_ниж — давление на нижнем уровне.
• p_вер — давление на верхнем уровне.
• ρ — плотность жидкости.
• g — ускорение свободного падения 9,8 м/с².
• h — разность высот между уровнями.

По этой формуле определяется гидростатическое давление в системе отопления. Из нее следует очевидный вывод, что давление в системе будет тем больше, чем больше ее высота.

Но теплоноситель (в частном случае вода) циркулирует по ГСО  и этот момент учитывает равенство Бернулли, которое выглядит так:

p =  (ρv²/2) + ρgh

Уравнение Бернулли показывает, что полное давление зависит не только от высоты, но и от скорости движения жидкости в системе.

Однако, вклад гидродинамического давления в полное значительно меньше, чем гидростатического (менее 5%) поэтому им пренебрегают для простоты расчетов.

Как известно, циркуляция в ГСО происходит из-за разности давлений, создаваемых горячей и холодной водой.

Эта разность называется естественным циркуляционным давлением и вычисляется по следующей короткой и простой формуле:

Δp = p_хол — p_гор =  gh(ρ

хол — ρ_гор).

Расшифровывается это так:

Плотности воды при определенных значениях температуры являются справочными величинами, которые просто узнать из справочников.

Эта формула подходит для расчета естественного циркуляционного давления в одноэтажном доме, где имеется один центр охлаждения. в двухэтажном доме таких центров будет уже 2 и формула примет следующий вид:

Δp = g〈h2(ρ1 — ρ_г) + h3(ρ2 — ρ_г)〉,

где:

• h2, ρ1 — уровень центра охлаждения плотность воды на первом этаже.
• h3, ρ2 — уровень центра охлаждения плотность воды на втором этаже.

После расчета естественного циркуляционного давления необходимо рассчитать расход воды.

Делается это следующим образом:

G = Q/(C•Δt)

Расшифровка здесь такая:

• G — расход теплоносителя кг/сек.
• Q — количество теплоты, генерируемое котлом.
• С — удельная теплоемкость.
• Δt — разность температур между горячим и остывшим теплоносителем.

Для наглядности предлагаю посмотреть короткое видео с примером расчета ГСО:

Гравитационная система отопления: диаметры труб

При выборе труб нам необходимо, чтобы они обеспечивали необходимый расход воды, а естественного циркуляционного давления должно хватать для компенсации потерь на трение о стенки и преодоление местных сопротивлений (тройники, отводы, вентиля и так далее).

Падение давления, вызванное трением определяется по равенству Дарси Вейсбаха:

Здесь:

• ΔP — падение давления на участке трубопровода.
• λ — коэффициент потерь на трение по длине участка. Табличная величина.
• L — длина участка.
• D — диаметр трубы на участке.
• V — скорость жидкости в трубе.
• ρ — плотность жидкости.

Общие потери давления в системе будут определяться как сумма потерь на всех участках труб и местных сопротивлениях (потери в местных сопротивлениях находятся по формуле

ΔP_{арматура} = ξ*(v²ρ/2), где ξ — табличные коэффициенты).

Об этом я писал в своей статье, посвященной гидравлическим расчетам.

Для того, чтобы появилась циркуляция, естественное давление циркуляции должно превысить общие потери давления в ГСО:

Δp ≥ ΔP + ΔP_{арматура}

Для того, чтобы сэкономить время, строители давно разработали специальные таблицы, которым можно быстро выбрать необходимый диаметр трубы.

Скажу сразу, что в ГСО металлическая труба начинается от 50-го диаметра, а пластиковые трубы могут использоваться начиная от диаметра 63 мм.

Их самым главным недостатком будет их цена. Кроме того, есть определенные сложности с их монтажом.

Тут нужно будет привлекать опытного человека, который сможет соблюсти все уклоны и прочие нюансы системы.

Гравитационная система отопления: плюсы и минусы

Эта статья, конечно же, не претендует на полноту освещения вопроса и призвана дать читателю только начальные знания о гравитационных системах отопления. Поэтому прошу не судить строго.

Главным преимуществом такого отопления является его независимость от работы насосов и долговечность системы.

Ее наиболее удобно применять в глухих уголках нашей страны, где могут возникать долгие перебои с электроэнергией.

Главный недостаток ГСО — высока начальная стоимость материалов и сложности монтажа. Но долгий срок ее службы вполне все окупает.

На этом пока все, жду ваших вопросов в комментариях! Не забываем делиться статьей через социальные сети.

Расширительный бачок для отопления своими руками закрытого и открытого типов

Как можно эффективно стабилизировать давление в системе отопления? Решение этой задачи заключается в применении комплексных мер, в том числе – установка специальных компонентов. Одним из них является расширительный бачок для системы отопления: закрытый, открытый, давление в которых должно быть стабильным при любых режимах работы.

Содержание

1. Назначение расширительных емкостей отопления
2. Расширительный бак открытого типа
3. Расширительный бак закрытого типа
4. Замена мембраны
5. Расширительный бак своими руками
6. Расчет мембранного бака
7. Монтаж расширительного бака
8. Открытая конструкция
9. Мембранный бак

Назначение расширительных емкостей отопления

Гравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

• В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
• При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
• Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
• Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Для системы с принудительной циркуляцией запрещено ставить расширительный бак открытого типа. Он не сможет обеспечить требуемую герметичность.

Расширительный бак открытого типа

Расширительный бак для гравитационной системы отопления

Самой простой разновидностью являются открытые модели. В большинстве случаев они представляют собой негерметичную емкость, устанавливаемую в самой верхней точке системы. Это важный момент, так как расположение расширительного бачка в системе отопления напрямую влияет на функциональные и эксплуатационные качества.

Основной принцип работы расширительного бачка в системе отопления гравитационного типа заключается в компенсации теплового расширения теплоносителя. Этот элемент можно изготовить самостоятельно, либо приобрести заводскую модель. Важными эксплуатационными параметрами для бака открытого типа являются:

• Устойчивость материала изготовления к постоянному воздействию воды и резким перепадам температур. Лучше всего себя зарекомендовали изделия из нержавеющей стали;
• Правильно рассчитанный объем, напрямую зависящий от количества воды в системе;
• Невозможность изменения месторасположения. Это обусловлено конструкцией.

Усовершенствованный открытый расширительный бак

До того как установить расширительный бачок в системе отопления открытого типа нужно ознакомиться с его преимуществами. Главным из них является доступная стоимость и простой монтаж. Помимо традиционной схемы можно сделать небольшую модернизацию. Для этого кроме патрубков соединения к магистрали монтируются дополнительные – контролирующий минимальный уровень жидкости и соединенный с трубой подпитки для пополнения системы.

Одним из недостатков такой конструкции является постоянное испарение теплоносителя из системы. На первый взгляд, это показатель незначителен, но если установка расширительного бачка отопления была выполнена на неотапливаемом чердаке – разность температур воздуха и теплоносителя пагубно скажется на КПД системы.

Выход из подобной ситуации – утепление стенок емкости и установка верхней крышки с плотным прилеганием. В таком случае скорость испарения воды значительно снизиться, а внешние факторы не будут влиять на температурный режим работы.

Для того чтобы сделать расширительный бачок для отопления своими руками можно подобрать соответствующую емкость и установить в нее соединительные патрубки.

Не рекомендуется монтировать пластиковые емкости, так как в большинстве случаев они не рассчитаны на высокое температурное воздействие. Оптимальный вариант – герметичная конструкция из оцинкованного металла.

Расширительный бак закрытого типа

Расширительный бак отопления закрытого типа

Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.

Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.

Важно учесть следующие особенности конструкции и ее эксплуатации:

• Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
• Вид мембраны – баллонная или диафрагменная;
• Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.

Но как будет работать расширительный бачок в системе отопления, если его параметры не соответствуют требованиям? В этом случае он просто не будет выполнять своих функций.

Замена мембраны

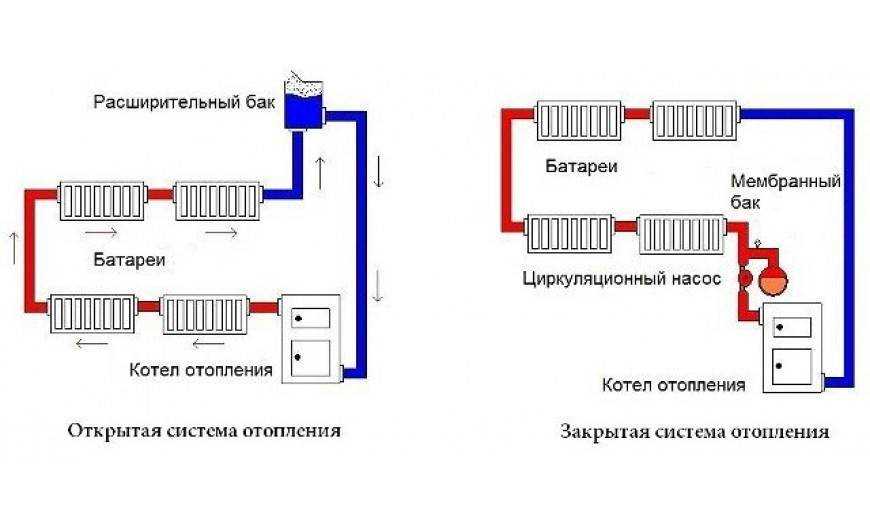

Виды закрытых расширительных баков для отопления

При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской. Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.

В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:

• На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
• Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
• Активируется клапан сброса давления на воздушной камере.

Дальнейшие действия зависят от модели расширительного бака.

Даже в небольшой системе отопления роль расширительного бака важна. Для автономной схемы можно использовать небольшие емкости с горизонтальным или вертикальным монтажом.

Расширительный бак своими руками

Чертеж открытого расширительного бака

Можно ли и как сделать расширительный бачок для отопления? В силу сложности конструкции закрытого типа в домашних условиях ее изготовить затруднительно. Поэтому рассмотрим технологию и порядок действий для сварки открытой емкости для отопления.

В качестве материала изготовления лучше всего выбрать листы нержавеющего железа. Однако могут возникнуть трудности с их сваркой. Поэтому для производства расширительного бачка для отопления только своими руками чаще всего используют оцинкованный металл. Толщина листов обычно составляет от 0,8 до 1,5 мм.

Объем конструкции должен составлять 5% от общего количества воды в системе. Также нужно учитывать степень расширения теплоносителя. Для воды этот показатель равен 0,3% на каждые 10°, т.е. если общий объем теплоносителя составляет 300 л, то вместимость расширительного бака должна быть не менее 15 л. Исходя из этих данных, определяются габариты будущей конструкции.

Для того чтобы сделать расширительный бак для отопления самостоятельно нужно выполнить следующие действия:

• Составить чертеж с учетом рассчитанного объема емкости;
• С помощью «болгарки» вырезать из листов заготовки. Нужно помнить, что при формировании сварочных швов фактические размеры бака будут меньше;
• Вырезаются отверстия для последующей сварки патрубков, выполняется их монтаж;
• Соединение стенок конструкции, проверка герметичности.

Для защиты от попадания мусора и предотвращения испарения теплоносителя рекомендуется установить верхнюю крышку. С ее помощью можно осуществлять ревизию расширительного бачка открытого типа.

Установку самодельного расширительного бачка отопления можно делать только после монтажа всей системы. В противном случае велика вероятность несостыковки патрубков.

Расчет мембранного бака

Коэффициенты заполнения расширительного бака

Перед тем как установить расширительный бачок с мембраной в системе отопления нужно выполнить расчет его объема. Простая схема для отрытой емкости в данном случае не подходит. Для этого нужно воспользоваться другой методикой.

Определяющим параметром будет коэффициент заполнения расширительного бака закрытого типа. Сначала нужно вычислить максимальный объем расширения воды в системе по следующей формуле:

Где Е — Коэффициент теплового расширения, С — Общий объем теплоносителя в системе, Рмин — Начальное давление в системе, Рмакс — Максимально допустимая величина давления, Кзап — Коэффициент заполнения бака при различных значениях давления. Данные берутся из таблицы.

Значения давления должны быть точными. В противном случае, независимо от расположения расширительного бачка в системе отопления, он не будет выполнять своих функций или быстро выйдет из строя. Рекомендуется к получившимся расчетным показателям прибавить 5% для запаса. Он может потребоваться при установке дополнительных секций радиаторов в системе и увеличения общего объема теплоносителя.

Перед приобретением мембранного бака нужно ознакомиться с инструкцией от производителя. В ней указаны особенности выбора и монтажа для этой модели.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления. Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией. Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

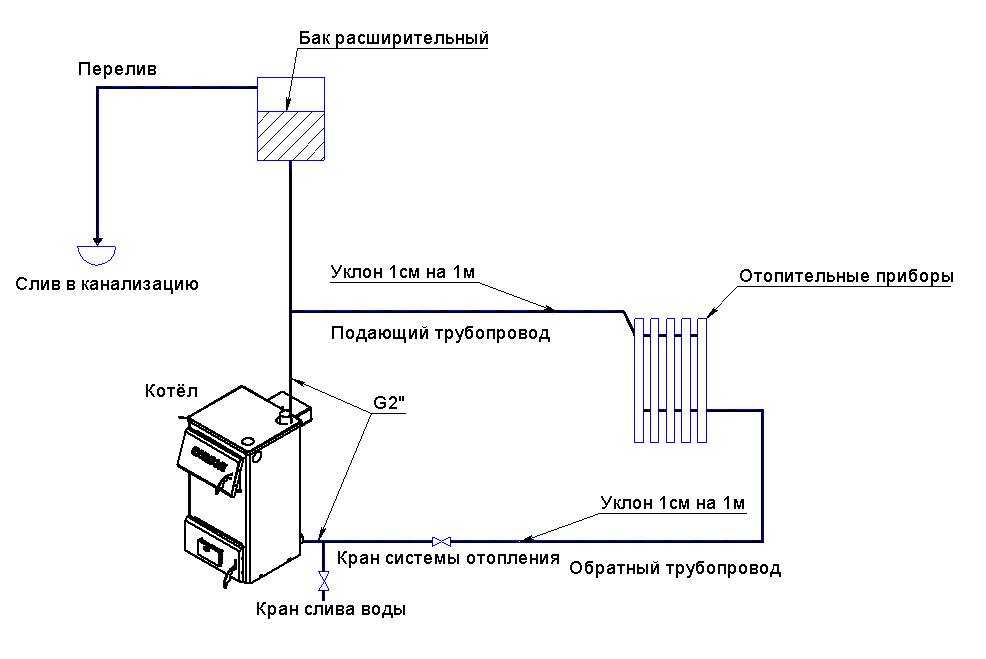

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

• Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
• Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
• При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

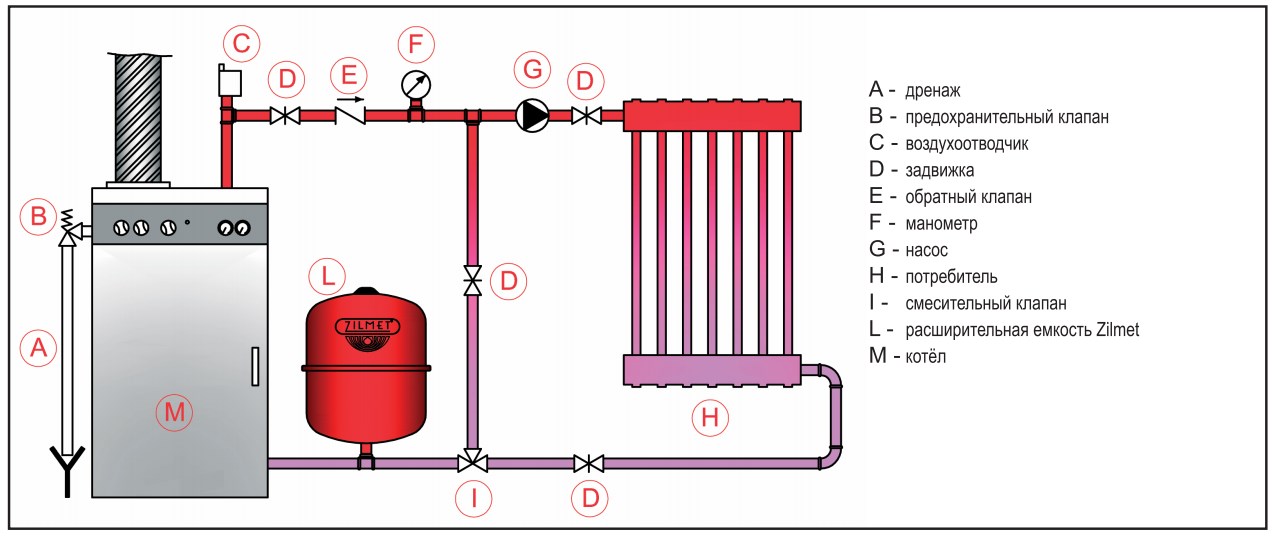

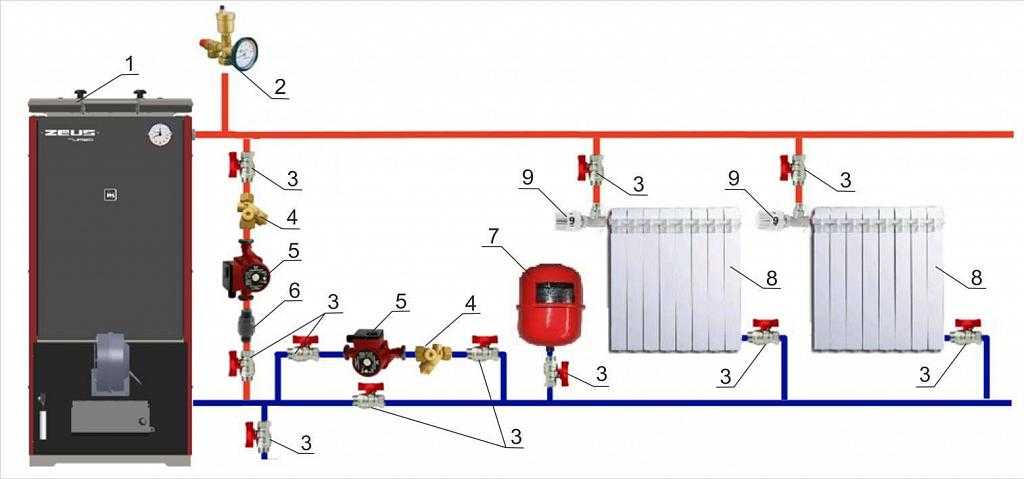

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки — один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Расширительные баки – котлы Rite Существует два основных типа.

..

Существует два основных типа расширительных баков: компрессионный и баллонный/мембранный. Компрессионный бак (также называемый простым стальным баком) всегда монтируется горизонтально где-то над котлом — чем выше место, тем меньше бак. Баллонные/мембранные баки имеют кольцевое основание, которое устанавливается на пол, поэтому их намного легче установить на место. Компрессионный бак не имеет внутренних частей и обычно имеет мерное стекло сбоку, показывающее количество воздуха в баке. Баллонные/мембранные баки имеют внутреннюю бутилкаучуковую камеру, присоединенную к водопроводу системы. Эта камера окружена воздухом в резервуаре, который предварительно заправлен сжатым воздухом под давлением, равным максимальному статическому давлению воды в системе плюс 5 фунтов на квадратный дюйм. Компрессионные баки и баки-дозаторы являются полными приемными баками, а мембранные баки — частичными приемными баками, что важно только тогда, когда речь идет о размерах баков для системы. Баки-дозаторы имеют сменные баллоны на случай их разрыва, а мембранные баки — нет. Баллонные/мембранные баки имеют ограничения по температуре 240 F. Для систем, работающих при этой температуре, можно использовать компрессионный бак ASME с надлежащим номинальным давлением и температурой или, в некоторых случаях, для рассеивания тепла и поддержания баллонные/мембранные баки до 240 F.

Как правило, для систем отопления в одно- или двухэтажных зданиях лучше использовать более дешевый компрессионный бак. Когда котельные находятся в нижней части более высоких зданий, лучшим выбором будут резервуары-дозаторы, поскольку они могут быть на 75% меньше, чем компрессионные резервуары, из-за их способности предварительной зарядки. Кроме того, чем больше компрессионный бак, тем больше он будет весить (бак плюс 8,3 фунта на галлон воды внутри) и тем дороже будет его спроектировать и надежно подвесить.

Как узнать, правильно ли работает расширительный бачок? Ответ: Следите за манометром котла по мере прогрева системы. Если давление заметно повышается, то бак (а) недостаточного размера (б) переполнен водой (компрессионный бак) (в) разрыв камеры (баллон/мембранный бак) (г) недостаточная предварительная заправка (баллон/мембрана) или (д) клапан закрыт, изолируя расширительный бак от системы.

Расположение: Расширительный бак всегда должен присоединяться к системе на стороне всасывания системного насоса, а не на стороне нагнетания насоса. Ее еще называют точкой отсутствия изменения давления в системе. Точка подключения баков компрессионного типа к системе должна находиться над сепаратором воздуха (если имеется) или штуцером удаления воздуха на котле, если сепаратор не был поставлен. Воздушные сепараторы должны быть установлены в трубопроводе между выходом горячей воды из котла и всасывающей стороной насоса.

Должна ли система быть заполнена и герметизирована перед заполнением баллонов/мембранных резервуаров воздухом? Нет, эти баки должны быть предварительно заправлены воздухом до того, как система будет заполнена и герметизирована. Большинство баллонов/мембранных баллонов предварительно заправлены давлением воздуха 12 фунтов на квадратный дюйм. Подрядчик должен проверить давление воздуха в резервуаре и добавить давление воздуха (при необходимости) на 5 фунтов на квадратный дюйм сверх максимального статического давления в системе. Статическое давление можно найти, разделив общую высоту системы в футах на 2,31. Добавьте 5 фунтов на квадратный дюйм к статическому давлению, и это давление, до которого должен быть предварительно заправлен бак. Напишите этот номер на баке для дальнейшего использования. При выполнении полугодовой проверки давления воздуха в баке отсоедините бак от системы, слейте воду до тех пор, пока давление воды в баке не станет равным нулю, затем проверьте давление воздуха в баке с помощью клапана Шредера и при необходимости добавьте воздуха.

Размеры расширительных баков: Требуется следующая информация: (a) Общее количество галлонов системы (котел + трубопроводы + нагревательные змеевики). (b) Температура воды для заполнения (в большинстве случаев используйте 40-50 градусов по Фаренгейту). (c) Максимальная рабочая температура горячей воды (d) Настройка предохранительного клапана котла (большинство новых водогрейных котлов Rite имеют настройку предохранительного клапана на 125 PSI). (e) Статическое давление в месте расположения расширительного бака после заполнения системы холодной водой (используйте 1 фунт на квадратный дюйм на каждые 2,31 фута трубопровода системы над расширительным баком). Затем эти числа вводятся в нашу программу определения размеров, чтобы определить модель бака, которая вам нужна для работы.

Воздух в системе: Воздух может вызывать стук и грохот внутри котла при его работе. Хотя это скорее раздражает, чем вредит, вовлеченный воздух также действует как изолятор и снижает эффективность котла. Поэтому важно удалить воздух из системы. В компрессионных расширительных баках воздух находится в непосредственном контакте с водой. В баллонных/мембранных баках воздух не находится в непосредственном контакте с водой. Почему это важно? Потому что, когда система остынет, объем воды уменьшится. Кроме того, если вода находится в непосредственном контакте с воздухом, она будет поглощать больше воздуха по мере охлаждения. В системах с компрессионными баками этот воздух может попасть обратно в основной трубопровод и пройти обратно через котел, пока не достигнет воздухоотделителя, где он отделится и пойдет по трубопроводу обратно в расширительный бак, где ему и место. Не устанавливайте автоматические воздухоотводчики в системах с компрессионными баками, так как устранение этого воздуха в конечном итоге уменьшит объем воздуха в баке до тех пор, пока он не станет недостаточным для эффективной работы или не станет заболоченным. Уплотнения мерного стекла и уплотнения клапанов на компрессионных баках также могут быть медленным путем для выхода воздуха и в конечном итоге привести к потере воздушной подушки из бака. Системное соединение с компрессионным баком всегда должно осуществляться с помощью фитинга B&G Airtrol, который действует как ловушка, помогая удерживать воздух в баке. Если система все время будет горячей, то усадки и попадания воздуха обратно в систему не произойдет. Системы, использующие компрессионные баки, называются системами управления воздухом.

Системы, в которых используются баллонные/мембранные баки, называются системами удаления воздуха или системами удаления воздуха. В этой системе используются воздухоотделители и ручные или автоматические воздухоотводчики для удаления воздуха из системы.

Лодка с утечкой газа из вентиляционного отверстия – The Hull Truth – Лодочный и рыболовный форум

www.thehulltruth.com › … › Лодочный форум

16.12.2010 · Лодка хранится в очень типичном высоком положении носа, как и должно быть. Если расширение топлива затем выталкивает топливо из вентиляционного шланга, это означает …

Вентиляционное отверстие для выхода топлива – The Hull Truth – Boating and Fishing Forum

Утечка топлива из вентиляционного отверстия на хранящейся лодке? – The Hull Truth

Вышли на улицу, а из вентиляции пузырится газ? – The Hull Truth

Вопрос о переполнении бензобака! – Boating and Fishing Forum

Weitere Ergebnisse von www.thehulltruth.com

Утечка газа из моего газоотвода ПОМОГИТЕ! | IFish Fishing Forum – Ifish.net

www.ifish.net › … › The Salty Dogs

29.07.2009 · У моей лодки есть утечка газа из вентиляционного отверстия сзади. Я опустил нос в крайнее нижнее положение так, чтобы «воздушный пузырь» находился в . ..

Лодка с утечкой газа, стоя на солнце… | IFish Fishing Forum

Проблемы с отводом газа Northriver | IFish Fishing Forum

Утечка топлива | IFish Fishing Forum

Weitere Ergebnisse von www.ifish.net

Ähnliche Fragen

Почему из переливной трубки выходит газ?

Почему из моей лодки течет бензин?

Как работает вентиляция бензобака лодки?

Что произойдет, если засорится клапан подачи топлива?

Вентиляционное отверстие бензобака Утечка газа вниз по борту лодки. исправить? – Offshoreonly.com

www.offshoreonly.com › общие обсуждения лодок

07.02.2018 · Может быть фитинг, который немного выступает сбоку. просачиваться в жару, Да от до …

Вентиляционные насадки топливного бака катера

www.boatingmag.com › пять топливных вентиляционных наконечников

28.10.2019 · Если коррозия съела сетку, замените вентиляционное отверстие. Безопасность сброса топлива. Осторожно, топливные вентиляционные отверстия через корпус иногда допускают проникновение воды.

Тема: Утечка газа из вентиляционного отверстия – MarineEngine.com

www.marineengine.com › Boat-forum › showthread

29.05.2022 · Сейчас я попал в озеро, а из вентиляционного отверстия у меня плохо выходит газ трубка. Я предполагаю, что это из-за заклинившего обратного клапана.

Почему топливный бак лодки переполняется при заправке?

www.bornagainboating.com › Блог

Обычно относительно близко к заливному порту на планшире лодки. Осмотрите корпус снаружи и проверьте, есть ли там вентиляционное отверстие, если оно есть …

Утечка газа из вентиляционного отверстия | Boating Forum

forums.iboats.com › темы › утечка газа из-вен…

20.01.2010 · 1) Возможно, вентиляция бака входит в верхнюю часть топливного бака ближе к задней части танк, чем фронт. Если бак очень полный, и …

Топливо выплевывается из вентиляционного отверстия, иногда. | Лодочный форум

forums.
