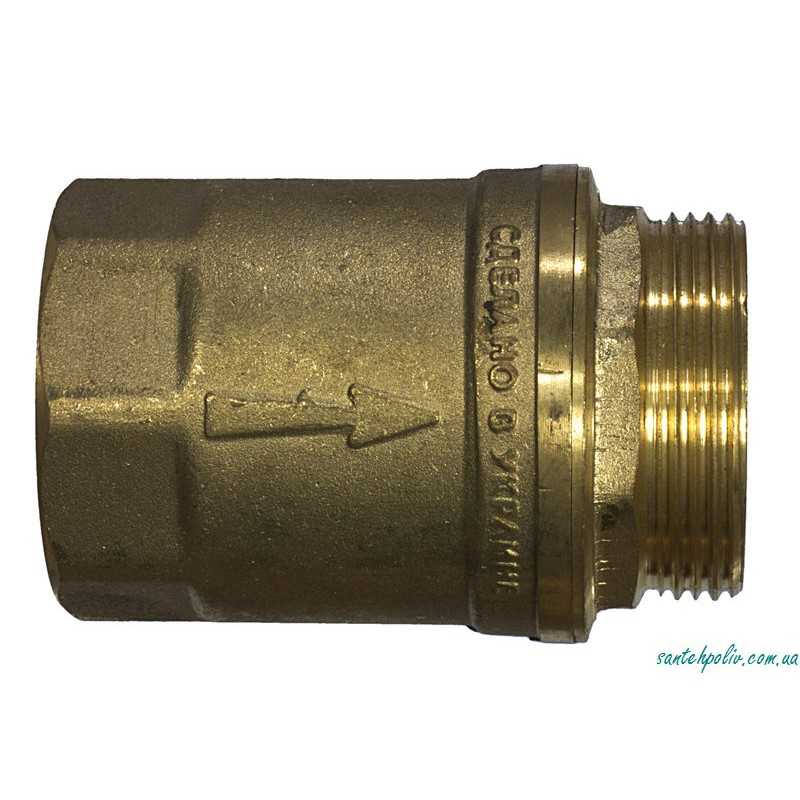

Гравитационный обратный клапан для отопления: Клапан обратный для гравитационных систем ДУ 50, TECH-POL (Код товара:204917) купить по 3480 рублей в Москве ➤ Сантех Марка

Обратный клапан в системе отопления гравитационной и принудительной

Обратный клапан в системе отопления: зачем нужен, виды

5 (100%) голосов: 5

Для того, чтобы отопительная система отопления функционировала максимально эффективно и без перебоев, устанавливается обратный клапан. Эта деталь предназначена для регулировки потока жидкости, не разрешает поступать ему в одном из направлений. Обратный клапан в системах отопления гравитационного и принудительного типов движения теплоносителя различается своими особенностями конструкции и функционалом. В данной статье подробно рассмотрим, что представляет собой данное устройство.

• Назначение
• Принцип работы
• Виды обратных клапанов
• org/ListItem”> Установка

Обратный клапан в системе отопления

Назначение

Зачем нужен обратный клапан в системе отопления? Чтобы дать ответ на этот вопрос рассмотрим конкретную ситуацию.

В процессе функционирования системы отопления в некоторых местах может образоваться гидродинамическое давление, что неизбежно приведет к изменению направления потока горячей воды. Для избежания возникновения аварийной ситуации, нужно установить обратный клапан на байпас. Основное предназначение этого элемента — профилактика обратного движения теплоносителя.

Благодаря обратному клапану, горячая вода будет беспрепятственно циркулировать по системе. Вместе с тем, он не будет позволять ей двигаться в обратном направлении, а ее технические и эксплуатационные характеристики останутся неизменными. К выбору клапана подойдите ответственно, т.к. очень важно подобрать подходящую модель, именно от нее будут зависеть безопасность и надежность всей системы отопления.

Обратные клапаны

Принцип работы

Несмотря на то, что обратные клапаны разнятся строением, в зависимости от модели, одна составляющая остается неизменной во всех приборах — пружина. Эта деталь выступает как исполнительный механизм и закрывает собой затвор. Сжимается пружина в момент, когда допустимые параметры системы меняются. Здесь очень важно приобрести и установить клапан с массивной и упругой пружиной. Она обеспечивает нахождение клапана в закрытом состоянии, которое считается нормальным.

Когда теплоноситель движется по системе, образуется давление, за счет которого жидкость открывает обратный клапан для отопления с естественной циркуляцией и движется дальше по трубам.

В случае возникновения аварийной ситуации, например, в виде гидроудара, то циркулирующая жидкость не сможет поменять направление движения, т.к. обратный клапан для гравитационной системы отопления не допустит, чтобы вода вытекла обратно. Данное устройство отличается простотой конструкции, однако является незаменимым элементом, помогающим избежать негативных последствий на контуре.

Устройство обратного клапана

Про балансировочный клапан для системы отопления можете прочитать на этой странице.

Виды обратных клапанов

В основном обратные клапаны группируются по нескольким характеристикам: материал изготовления и тип запирающего устройства. Большей популярностью пользуются клапаны, которые выполнены из латуни, чугуна, стали.

Исходя из того, какое запирающее устройство установлено, выделяются такие разновидности:

• тарельчатый;
• шариковый;
• лепестковый;
• гравитационный;
• двустворчатый.

Тарельчатый.

Основу его конструкции составляет диск в форме тарелки, он отвечает за перекрытие сечения в контуре, если условия в системе меняются. Такой диск помещен в специальное седло с гибким уплотнителем, а внутренняя его часть соединена со штоком.

Обратный клапан тарельчатый пружинный межфланцевый

Шариковый.

Такой вид клапана практически идентичен предыдущему виду. Основное различие заключается в том, что главным элементом механизма является не тарелка, а шарик. Он может быть выполнен из алюминия или каучука и в момент, когда пружина срабатывает (если направление течения воды меняется), шарик направляется в седло и закрывает сечение. Таким образом теплоноситель не может двигаться обратно. Подобные клапаны созданы для стандартной системы отопления.

Несмотря на значимость обратного клапана, в случае если в контуре будут задействованы трубопроводы с достаточно большим диаметром, то устройство ни шарикового, ни тарельчатого типа не обеспечит максимальную защиту.

Обратный клапан шарикового типа

Двухстворчатый.

Данная разновидность была создана специально для трубопроводов большого диаметра. Он может быть установлен на обратном контуре и на контуре подачи воды в отопительной системе. При этом принцип функционирования прибора останется неизменным.

Клапан, в комплектацию которого входят две створки, при нормальных рабочих условиях среды будет начинать действовать под давлением, оказываемым теплоносителем.

Если возникнет аварийная ситуация, то устройство закроется створками, которые не ограничат движение воды в неверном направлении. На проходном сечении двухстворчатого клапана находится специальная ось, на которой и зафиксированы створки. Данный тип запорной арматуры признан одним из самых надежных, за счет этого он пригоден для эксплуатации в системах с повышенным давлением.

Клапан обратный межфланцевый Tecofi CB 3449 чугунный двухстворчатый

Лепестковый.

Обратный клапан лепестковый еще называется гравитационным. В его конструкцию входит пружина с невысокими показателями упругости, этим и обусловлено его низкое сопротивление. В определенных модификациях пружина отсутствует, а в процессе функционирования применяется явление, которое обусловлено силой тяжести и давлением потока. В комплектации такого клапана предусмотрена подпружиненная створка с уплотнителем, которая зафиксирована в верхней точке сечения на оси.

Клапан обратный лепесткового типа

Установка

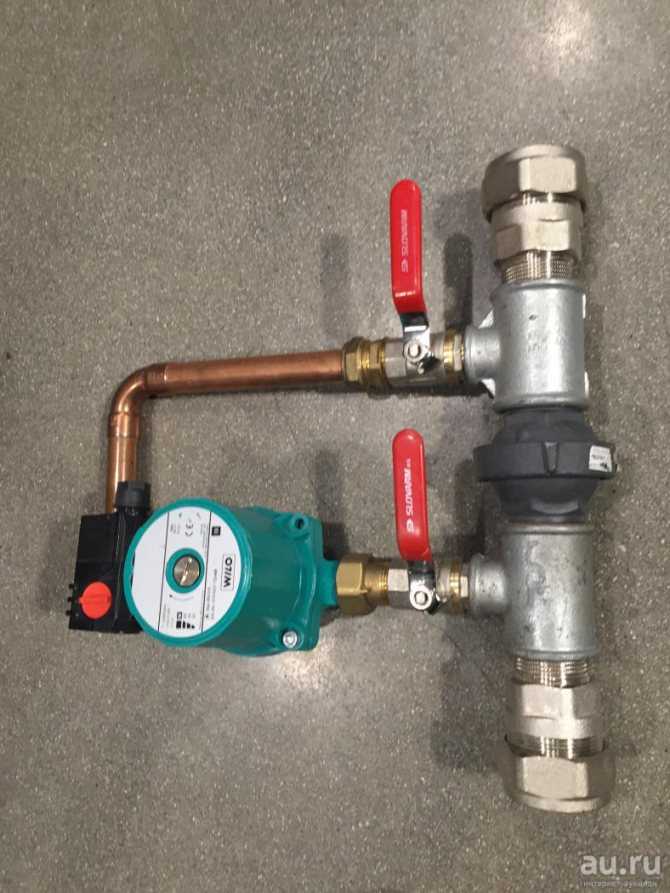

Обратный клапан для гравитационной системы отопления чаще всего эксплуатируется в схеме обвязки котла. Например, в ситуации, когда требуется связать пару теплогенераторов в один каскад или же для того, чтобы синхронизировать работу котлов на различных источниках энергии. В таких ситуациях, благодаря клапану, не будут возникать паразитные потоки теплоносителя.

Если в системе отопления вода подается посредством насоса, то может использоваться любой затвор. При естественной циркуляции можно применять исключительно гравитационный клапан.

Осуществляя монтаж, соблюдайте следующие требования:

1. Выбирая устройство, обращайте внимание на показатели давления и уровень температуры воды в трубах. Вода в трубопроводе частных домов обычно движется под давлением около 3 Бар и при температуре в 95°С . Выбирайте прибор только после того как будут выявлены все показатели.
2. Установка конструкции должна производиться согласно требованиям, указанным в паспорте клапана.
3. Насос должен размещаться перед клапаном.
4. На то, каким образом будет осуществлен монтаж устройства, влияет давление в сети. Ниже 16 бар — муфтовый клапан, выше — фланцевый.

Ответ на вопрос: нужен ли обратный клапан в системе отопления, очевиден — безусловно, да. Это устройство является неотъемлемым звеном. Осуществляя выбор, учитывайте все нюансы конкретной отопительной системы.

Теги: монтаж системы отопления

Обратный клапан для отопления: функции, обозначение, применение

Современная система отопления частного дома сложная и разветвленная. Для ее нормального функционирования нужны различные элементы. Один из них — обратный клапан для отопления. Где, для чего и с какой целью ставят эти устройства, каких типов и видов они бывают — обсуждаем ниже.

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

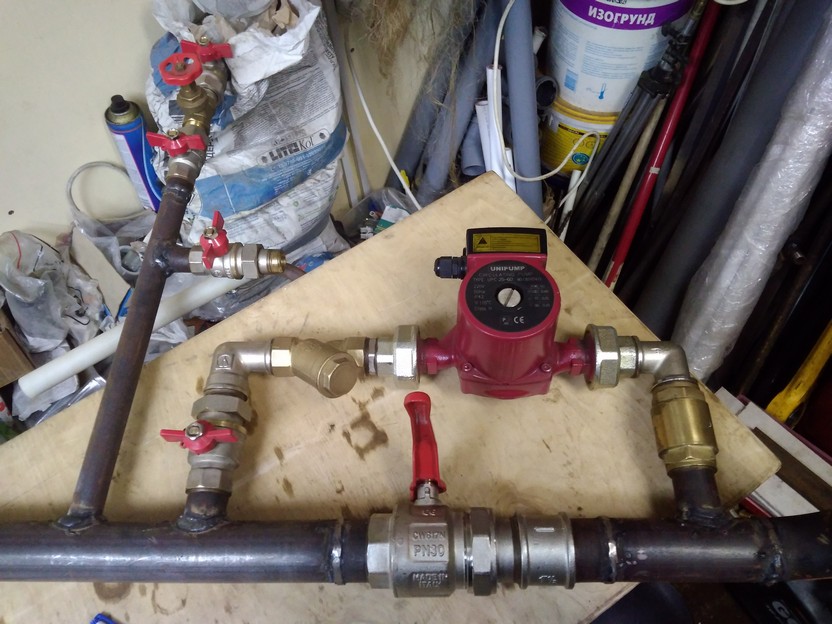

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы  — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Лепестковый (тарельчатый, хлопушка) обратный клапан

Как уже говорили, в системы отопления с гравитационной циркуляцией ставят модели, имеющие высокую чувствительность к обратному потоку. К таким относятся лепестковый обратный клапан. Его ставят в горизонтально расположенные участки.

Устройство лепесткового клапана

Как видно из чертежа, поток перекрывает легкий диск, который подвешен в верхней части корпуса. Стрелка на корпусе показывает «разрешенное» направление потока. Пока теплоноситель идет в этом направлении, диск поднят, практически не создает сопротивления потоку. При возникновении обратного движения, диск падает, перекрывая клапан.

При срабатывании, резко опустившийся диск ударяет по корпусу. При этом слышен хлопок. Поэтому еще одно название этого типа — «хлопушка». Еще могут называть тарельчатым, так как «рабочий орган» похож на тарелку.

По способу установки бывают вертикальными и горизонтальными. Делают их обычно из латуни. Размер могут иметь самый разный — от полудюйма до трех, пяти и более. При покупке обращайте внимание на такие нюансы:

• Толщина стенки. Чтобы не пришлось быстро менять обратный клапан для отопления из-за трещины в корпусе, толщина стенки должна быть не менее 3 мм. Это у изделий небольшого диаметра. В самых лучших по качеству, стенка может быть 8 мм. А еще можно ориентироваться по весу: много металла, вес будет больше.
• Диск, перекрывающий поток, может быть из латуни и пластика. Если температурный диапазон нормальный, можно брать и пластиковый. Если вам больше по вкусу латунный диск, смотрите чтобы на нем была резиновая прокладка, иначе при закрывании слышен металлический звук. Если таких устройств несколько, перезвон очень действует на нервы. К тому же изделия без резиновых прокладок, обычно выпускаются в Китае. А с китайскими изделиями как повезет: может работать долго и без проблем, а может через непродолжительный срок деформироваться диск.

Как уже говорили раньше, лепестковый клапан для отопления хорошо работает в гравитационных системах. Естественно, его можно ставить и в принудительную — там он ведет себя не хуже. Но в системах с насосами, вообще ставим обратные клапаны любой конструкции. Там потока хватает на срабатывание механизма любого типа.

Шариковый

В отличие от шаровых кранов, обратные клапана называют шариковыми. В них поток перекрывается пластиковым или резиновым шариком. Пока идет нормальный поток, шарик плавает в более широкой части корпуса, не создавая особых преград потоку. При появлении обратного потока, шарик перекрывает выходное отверстие. Принцип работы клапана понятен и прост, при нормальном качестве сбои дает редко.

Как правило, шариковые обратные клапана ставят в системах отопления с естественной циркуляцией

Делают эти клапана из чугуна и латуни. Лучше ставить латунные. Чугунные более шершавые внутри и через некоторое время шарик может застрять. В результате, при естественной циркуляции, поток не сможет сдвинуть шарик и котел закипит (это если поставите его на байпас). При выборе клапана также обращайте внимание на толщину стенки и на то, чтобы стенки были одинаковой толщины. Кроме этого, осмотрите сам шарик. Он должен быть идеальной формы, без царапин и других повреждений.

Еще раз напомним: в системе с естественной циркуляцией шариковый обратный клапан ставится, если надо его поставить вертикально. Если в такую трубу установить лепестковый, работать будет хуже — снизится КПД системы за счет того, что надо преодолевать гидравлическое сопротивление «захлопки» (диска, тарелки).

Подпружиненный с пластиковым или латунным штоком

Этот тип — самый распространенный. Устройство подпружиненного обратного клапана ненамного сложнее. В качестве запорного элемента используется диск, к которому прикреплен шток. На этот шток надета пружина. В «исходном состоянии» пружина поджимает диск к краям корпуса, перекрывая поток. Как только давление теплоносителя становится больше, чем давление системы, диск отодвигается, открывая проход. Давление снижается, запорный элемент возвращается в исходное состояние.

Подпружиненный обратный клапан и его принцип работы

Обратный клапан этого типа стоит дешевле лепесткового и шарикового, но ставить его в системах отопления с естественной циркуляцией не желательно: вряд ли гравитационный поток его «продавит». Да и заужает он сечение сильно, снова-таки снижая эффективность системы. А вот на обратке бойлера косвенного нагрева или на линии подпитки системы холодной водой, он очень неплохо работает.

Некоторые умельцы переделывают такие экземпляры под естественную циркуляцию. Для этого разбирают, заменяют штатную пружину на более слабую — чтобы срабатывал при меньшем давлении. Второй вариант — наращивают шток. В любом случае переделанные экземпляры часто дают сбои — перекашивается запорный диск, после чего он часто застревает. В результате система не работает нормально ни в одном из режимов. Так что на байпас циркуляционного насоса, такой вариант не стоит ставить однозначно — ни «оригинальный», ни доработанный.

Oventrop SWI (Германия) — одна из надежных марок, на которую мало нареканий

Подпружиненный обратный клапан может быть с латунным или пластиковым штоком. Если посмотреть на характеристики, особой разницы нет. И те и другие могут использоваться при температуре до 120°C. Зато есть разница в цене — с латунным штоком в три раза дороже. Принимать решение вам, так как основное — качественная пружина. Но и шток тоже важен.
