Циркуляционные насосы Grundfos MAGNA3 – ООО “Флюмтэк”
- Подача до 78,5 м3/ч;
- Напор до 18 м;
- Темп-ра перекач. жидкости от -10 С до +110 С;
- Макс. рабочее давление 16 бар
Описание
Область применения
Циркуляционные высокопроизводитель-ные регулируемые насосы Grundfos MAGNA3 обладают непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью. Энергосберегающие насосы MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий.
Может использоваться в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства или реконструкции. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 — насосы, которые не требуют технического обслуживания и выделяются очень низкими затратами в течение полного срока эксплуатации.
- системы отопления;
- системы вентиляции и кондиционирования;
- основные циркуляционные насосы котла;
- тепловые пункты;
- насосы вторичных контуров;
- рециркуляция котла;
- калориферы и системы промышленного теплоснабжения;
- системы теплых полов;
- системы рекуперации тепла;
- насосы геотермальных систем;
- системы горячего водоснабжения с бойлером;
- контура холодильных установок.
Преимущества циркуляционных насосов Grundfos MAGNA3
- автоматические режимы управления AUTOADAPT и FLOWADAPT;
- режимы управления по давлению, температуре и при фиксированной скорости;
- автоматический ночной режим;
- наивысшая энергоэффективность EEI ≤ 0,20;
- низкий уровень шума;
- высокая надёжность;
- сдвоенные модели со встроенной беспроводной связью между головными частями и работой в режиме резервирования;
- возможность беспроводной связи с приложением Grundfos GO Remote для контроля и управления насосом;
- индикатор Grundfos Eye и дисплей с интуитивно-понятным интерфейсом для контроля состояния насоса и управления;
- использование в системах «умного» дома – возможность подключения к системе диспетчеризации с помощью специальных встраиваемых модулей CIM;
- простота монтажа и ввода в эксплуатацию;
- встроенный универсальный датчик перепада давления и температуры.
Технические характеристики циркуляционных насосов Grundfos MAGNA3
Вязкость водно-гликолевого раствора | 10-50 сСт для 50 % раствора при температуре -10 °C |
Температура окружающей среды | от 0 °C до + 40 °C |
Влажность окружающей среды | 95% |
Напряжение электропитания | 1 x 230 В ± 10 %, 50/60 Гц |
Коэффициент энергоэффективности EEI | ≤ 0,20 |
Потребляемая мощность | от 9 до 1600 Вт |
Степень защиты | IPX4D |
Класс изоляции | F |
Уровень шума | ≤ 55 дБ(А) |
Трубные присоединения | G 1 ½” – DN100 |
Протоколы связи модулей CIM | GENIbus, LonWorks, PROFIBUS DP, Modbus RTU, |
Рабочие характеристики циркуляционных насосов Grundfos MAGNA3
Условное типовое обозначение Grundfos MAGNA3
Номенклатурный ряд
Документация
Каталог Инструкция Брошюра Руководство по монтажуПримеры монтажа циркуляционных насосов Grundfos MAGNA3
Системы отопления
Одно или двухтрубные системы отопления.
Основные насосы.
Насосы рециркуляции котла.
Насосы теплообменников.
Калориферы.
Системы «теплых полов».
Системы отопления, использующие энергию солнца.
Системы тепловых насосов.
Системы утилизации тепла.
Системы горячего водоснабжения (ГВС)
Системы бытового горячего водоснабжения (ГВС).
Системы охлаждения и кондиционирования воздуха
Двухтрубные системы кондиционирования воздуха.
Основные насосы.
Насосы для холодильников.
Системы тепловых насосов.
Системы утилизации тепла.
Сервисные видео
В данном видео разбираются следующие вопросы:
- мастер настройки циркуляционного насоса Grundfos MAGNA3
Модели и подробные характеристики
Всего найденно 90 моделей
Вся информация на сайте о товарах и ценах носит справочный характер и не является публичной офертой.
Пожалуйста, уточняйте интересующую Вас информацию у специалистов отдела продаж +7 (495) 542-61-73.
Принадлежности для циркуляционных насосов Grundfos MAGNA3
Модуль передачи данных CIM 200 Modbus RTU/COMLi, артикул 96824796Модуль передачи данных CIM 500 Industrial Ethernet, артикул 98301408 Подключаемый модуль Grundfos MI204 для устройств Apple iPhone, iPad, iPod touch с разъемом Lightning, артикул 98424092 Bluetooth модуль Grundfos MI301 для устройств на базе Android или Apple iOS, артикул 98046408Резьбовое трубное соединение (комплект), G 1 ½ × Rp 1, чугун, артикул 529922Резьбовое трубное соединение (комплект), G 2 × Rp 1 ¼, чугун, артикул 509922 Фланец стальной DN40 PN10/16 приварной с необходимым количеством гаек, болтов, уплотнений, артикул 96569184Фланец стальной DN32 PN10/16 приварной с необходимым количеством гаек, болтов, уплотнений, артикул 96569183Резьбовое трубное соединение (комплект) , G 2 × Rp 1 ¼, латунь, артикул 505535 Смотреть все доступные принадлежности для циркуляционных насосов Grundfos MAGNA3…Отправьте запрос используя форму ниже:
Каталог Инструкция Брошюра Руководство по монтажуЦиркуляционный насос с электронным управлением GRUNDFOS MAGNA3 32-80 F N
Главная /Каталог продукции / Циркуляционные насосы с электронным управлением GRUNDFOS MAGNA
MAGNA3 – больше, чем насос.
MAGNA3 — насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 — насос, который не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.
Характеристики насоса следующие:
- контроллер, встроенный в блок управления
- панель управления с TFT-дисплеем на блоке управления
- блок управления рассчитан на опциональные CIM-модули
- встроенные датчик перепада давления и температуры
- чугунный корпус насоса (в зависимости от модели)
- кожух ротора из композиционного материала, армированного углеродным волокном
- опорный диск подшипника и оболочка ротора из нержавеющей стали
- кожух статора из алюминиевого сплава
- силовая электроника с воздушным охлаждением
MAGNA3 является однофазным насосом.
Характерные особенности:
- AUTOADAPT (автоматическая поднастройка).
- FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
- Пропорциональный контроль давления.
- Постоянный контроль давления.
- Постоянный контроль температуры.
- Кривая постоянного режима работы.
- Кривая максимального или минимального режима работы.
- Автоматический ночной режим.
- Не требуется никакая внешняя защита электродвигателя.

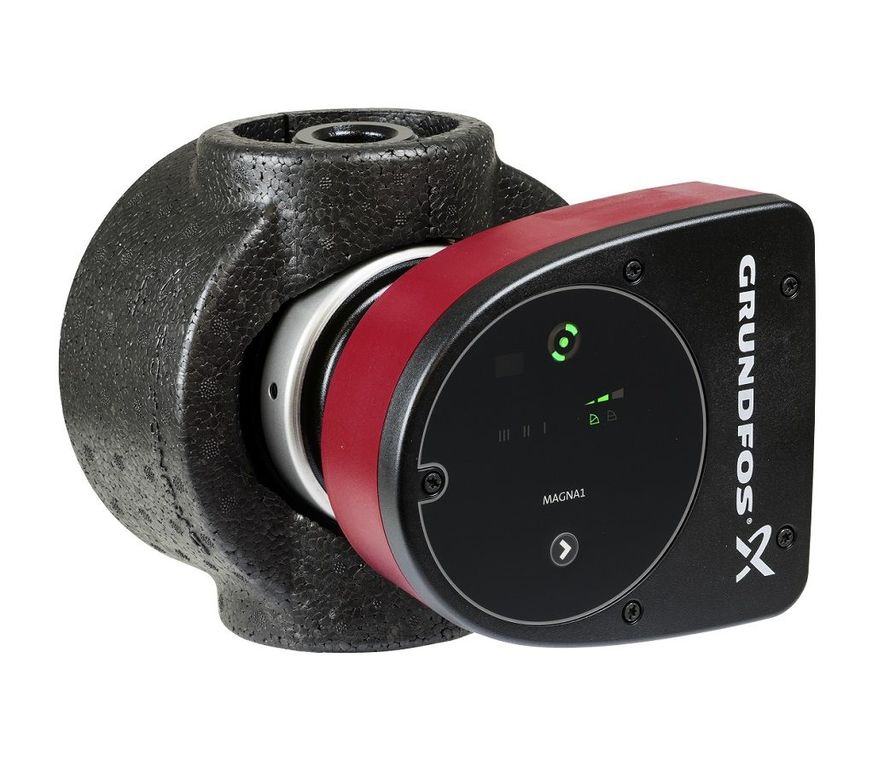

- Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
- Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.
MAGNA3 обеспечивает связь по следующим интерфейсам:
- беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
- связь по полевой шине через CIM-модули
- цифровые входы
- релейные выходы
- аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)
Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсный, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель).
Жидкость GRUNDFOS MAGNA3 32-80 F N:
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 110 °C
Температура перекачиваемой жидкости: 60 °C
Плотность: 983.2 кг/м³
Технические данные GRUNDFOS MAGNA3 32-80 F N:
TF класс: 110
Данные на фирменной табличке: CE,VDE,EAC,CN ROHS,WEEE
Материалы GRUNDFOS MAGNA3 32-80 F N:
Корпус насоса: Нержавеющая сталь
EN 1.4308
ASTM 351 CF8
Рабочее колесо: PES 30%GF
Монтаж GRUNDFOS MAGNA3 32-80 F N:
Диапазон температуры окружающей среды: 0 .. 40 °C
Макс. рабочее давление: 10 бар
Трубное присоединение: DIN
Соединение труб: DN 32
Допустимое давление: PN6/10
Монтажная длина: 220 мм
Данные электрооборудования GRUNDFOS MAGNA3 32-80 F N:
Потребляемая мощность-P1: 9 .
. 136 Вт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 230 В
Максимальное потребление тока: 0.09 .. 1.19 A
Класс защиты (IEC 34-5): X4D
Класс изоляции (IEC 85): F
Другое:
Класс электропотребления (EEI): 0.18
Нетто вес: 7.79 кг
Брутто вес: 8.32 кг
Объем поставки: 0.016 м³
Циркуляционные насосы GRUNDFOS MAGNA3 — каталог
GRUNDFOS MAGNA3 — паспорт, руководство по монтажу и эксплуатации
Для покупки насоса GRUNDFOS, подбора насоса GRUNDFOS, монтажа насоса GRUNDFOS, ремонта насоса GRUNDFOS обращайтесь к специалистам компании ООО «ЭлектроПампс». В нашей компании можно купить оригинальные запасные части для насосов GRUNDFOS. Обращаем Ваше внимание, что стоимость насосов также зависит от количества заказанных насосов GRUNDFOS, для расчета оптовой стоимости обращайтесь также в офис компании ООО «ЭлектроПампс» любым удобным для Вас способом:
Формы обратной связи на сайте.
e-mail: [email protected]
Телефоны:
+7 (499) 390-59-76
+7 (495) 798-65-72
+7 (916) 188-58-08
| Показать: 30 60 90 200 | Сортировать: По умолчанию Цена от низкой до высокой Цена от высокой к низкой Имя (А-Я) Имя (Я-А) Рейтинг от низкого до высокого Рейтинг от высокого к низкому Новейшие | |
Grundfos 96236336 Модуль реле, MAGNA UPE Series 2000Цена: $190,95 МАГНА 25/32-60, | Grundfos 98471249 Комплект датчиков Magna 3Цена: $203,95 Комплект датчиков Grundfos 98471249 Magna 3 | Комплект Grundfos 99313067 — датчик, кабель, винт с плоской головкой и кронштейнЦена: $212,00 |
Grundfos 96236335 Модуль GENIbus, MAGNA UPE Series 2000Цена: $230,45 МАГНА 25/32-60, | Grundfos 96893770 Интерфейсный модуль CIM 300 BACnetЦена: $299,95 Коммуникационный интерфейс для | Grundfos 96753082 Блок интерфейса Modbus CIU 200Цена: 669,83 $ Коммуникационный интерфейс для |
Grundfos 98126819 MAGNA1 32-60 F Циркуляционный насосЦена: $784,22 Чугун | Grundfos 98071395 Циркуляционный насос MAGNA 32-60 FЦена: $785,48 Чугун | Grundfos 98126820 MAGNA3 32-60 F Циркуляционный насос Цена: $983. Чугун |
Grundfos 98126823 MAGNA1 32-100 F Циркуляционный насосЦена: $993,51 Чугун | Grundfos 98052760 Циркуляционный насос MAGNA 32-100 F NЦена: $1073,40 Нержавеющая сталь | Grundfos 96753792 Комплект блока управления 40-120 / 65-60Цена: $1113,24 МАГНА 40-120 / 65-60 |
Grundfos 98126821 MAGNA1 32-60 F N Циркуляционный насосЦена: $1166,33 Нержавеющая сталь | Grundfos 98126824 Циркуляционный насос MAGNA3 32-100 FЦена: 1 338,03 долл. США Чугун | Grundfos 98126825 MAGNA1 32-100 F N Циркуляционный насосЦена: $1420,08 Нержавеющая сталь |
Grundfos 98126822 MAGNA3 32-60 F N Циркуляционный насосЦена: $1463,04 Нержавеющая сталь | Grundfos 98126799 MAGNA1 40-80 F Циркуляционный насосЦена: 1557,44 $ Чугун | Grundfos 98126827 MAGNA1 40-80 F Циркуляционный насосЦена: $1557,44 Чугун |
Grundfos 98126800 Циркуляционные насосы MAGNA3 40-80 F Цена: 1 947,05 долл. MAGNA3 40-80 F | Grundfos 98126826 MAGNA3 32-100 F N Циркуляционный насосЦена: $1953,95 Нержавеющая сталь | Grundfos 98126828 MAGNA3 40-80 F Циркуляционный насосЦена: $2025,95 Чугун |
Грундфос 98126832 Циркуляционный насос MAGNA3 40-120 FЦена: 2 238,26 долл. США Чугун | Grundfos 98126804 MAGNA3 40-120 F Циркуляционные насосыЦена: 2 238,26 $ Чугун | Grundfos 98126840 MAGNA3 50-80 F Циркуляционный насосЦена: $2585,91 Чугун |
Grundfos 96734633 Циркуляционные насосы MAGNA 40-120 F NЦена: 2 696,34 $ Нержавеющая сталь | Grundfos 98126812 Циркуляционный насос MAGNA3 50-80 FЦена: 2777,46 $ Чугун | Grundfos 98126830 MAGNA3 40-80 F N Циркуляционный насосЦена: $3001,50 Нержавеющая сталь |
Grundfos 98126802 MAGNA3 40-80 F N Циркуляционный насосЦена: $3001,50 Нержавеющая сталь | Grundfos 98126808 Циркуляционный насос MAGNA3 40-180 FЦена: 3165,33 $ Чугун | Grundfos 98126836 MAGNA3 40-180 F Циркуляционный насосЦена: $3165,33 Чугун |
52
СШАЦиркуляционный насос Grundfos Magna3 32-100, 1/4 л.
с. (115–230 В)1 814,00 $
MAGNA3 — идеальный универсальный циркуляционный насос для коммерческого отопления и охлаждения. Двигатель с постоянными магнитами, функция AUTOADAPT и встроенный преобразователь частоты делают MAGNA3 передовым образцом интеллектуальной технологии, сохраняя непревзойденный передовой опыт Grundfos в области электронных насосов. Усовершенствованная модель среднего размера MAGNA3-32 расширяет ассортимент этого чрезвычайно энергоэффективного циркуляционного насоса для более легких применений, включая системы отопления, охлаждения и рециркуляции горячей воды в жилых помещениях. Насос с герметизированным ротором, т. е. насос и двигатель образуют единое целое без уплотнения вала и только с двумя уплотнительными прокладками. Подшипники смазываются перекачиваемой жидкостью. Во избежание проблем, связанных с утилизацией, большое значение придается использованию как можно меньшего количества различных материалов. Насос, не требующий технического обслуживания, с чрезвычайно низкой стоимостью жизненного цикла.
Количество Циркуляционный насос Grundfos Magna3 32-100, 1/4 л.с. (115 – 230 В)
Артикул: 98126824 Категория: Циркуляционные насосы Grundfos Теги: grundfos, Magna 1 32-60
- Описание
- Дополнительная информация
- Отзывы (0)
Техническая информация
Magna3 IOM Manual
Magna3 32-100 Документ
Циркуляционные насосы Grundfos MAGNA3 предназначены для циркуляции жидкостей в следующих системах:
- Отопление и охлаждение
- Геотермальные тепловые насосы
- Гидравлическая вентиляция
- Охлажденная вода
- Таяние снега
- Рециркуляция горячей воды
- БТЕ счетчик.
MAGNA3 — идеальный универсальный циркуляционный насос для коммерческого отопления и охлаждения.
Двигатель с постоянными магнитами, функция AUTOADAPT и встроенный преобразователь частоты делают MAGNA3 передовым образцом интеллектуальной технологии, сохраняя непревзойденный передовой опыт Grundfos в области электронных насосов. Усовершенствованная модель среднего размера MAGNA3-32 расширяет ассортимент этого чрезвычайно энергоэффективного циркуляционного насоса для более легких применений, включая системы отопления, охлаждения и рециркуляции горячей воды в жилых помещениях.
Для обеспечения правильной работы важно, чтобы размерный диапазон системы соответствовал рабочему диапазону насоса.
Особенности
- Варианты интеллектуального режима управления обеспечивают оптимизацию MAGNA3 для удовлетворения требований приложений:
- AUTOADAPT автоматически регулирует работу насоса в соответствии с потребностями системы и снижает потребление энергии до 85 %
- FLOWLimit ограничивает максимальный расход и снижает потребность в дроссельных клапанах насоса
- FLOWAdapt сочетает в себе функциональность AUTOADAPT с FLOWLimit .
- Дифференциальное регулирование температуры регулирует подачу насоса
- Диапазон настроек кривой пропорционального давления
- Диапазон настроек кривой постоянного давления
- Диапазон настроек постоянной кривой/постоянной скорости
- Двигатель с электронной коммутацией потребляет менее 50% энергии стандартного двигателя
- 360 [мНм] пусковой момент очищает насос от системного мусора и отложений
- Устойчивая к магнетиту конструкция обеспечивает более длительный срок службы
- Полный ассортимент одинарных циркуляционных насосов из чугуна и нержавеющей стали, а также сдвоенные модели для трех самых больших рабочих мощностей
- Встроенный насос, двигатель и система управления экономят время и деньги благодаря простоте установки
- Простое в использовании интуитивно понятное управление со светодиодным индикатором
- Беспроводное управление несколькими насосами включает встроенный мастер, позволяющий быстро и легко подключиться к параллельно подключенному насосу
- Встроенная диагностика помогает устранять неполадки, отслеживать энергопотребление и регистрировать без необходимости в дополнительном оборудовании
- Автоматический ночной режим обеспечивает работу MAGNA3 по минимальной кривой, когда встроенный датчик регистрирует падение температуры
- Мокрая конструкция ротора обеспечивает бесшумную работу без обслуживания
- Инновационный Grundfos Eye обеспечивает визуальную индикацию состояния насоса: насос работает, предупреждение или аварийный сигнал
- Grundfos GO позволяет использовать смартфон для доступа к интерфейсу независимо от местоположения насоса
- Внешняя защита двигателя не требуется, изолирующий кожух поставляется вместе с насосом
| Применение | Отопление, охлаждение, таяние снега, солнечная энергия |
| Материал | Чугун |
| Напряжение | 115–230 В |
| Тип | Переменная скорость |
| Особенности | Низкое энергопотребление |
| Мощность | 1/4 л. |
