[Страница 9/84] – Инструкция по эксплуатации: Водяной насос GRUNDFOS MQ .
..
7
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP
Насос SQ с PM 1 или PM 2
Назначение
Регуляторы давления Grundfos PM 1 и РМ 2 предназначены
для автоматического управления насосами посредством пу-
ска  и  останова.  Данное  оборудование  с  защитой  от  “сухого
хода” используется в системах водоснабжения и установках
для сбора и утилизации дождевой воды в

•
частных домах;

•
летних домах и дачах;

•
в садоводстве;

•
в сельском хозяйстве.
Рабочие жидкости
Чистые, невязкие, неагрессивные и взрывобезопасные жид-
кости, не содержащие абразивных частиц или волокон, кото-
рые могут оказывать механическое или химическое воздей-
ствие на модуль.
Примеры:

•
вода для коммунальных нужд;

•
дождевая вода.
Модули PM 1/ PM 2 могут работать как самостоятельно, так и
в паре с внешним гидробаком.
Внешний гидробак необходим в случае незначительных уте-
чек из системы, для сокращения количества пусков-остано-
вов насоса.
PM 2 оснащён внутренним маленьким гидробаком объемом
0,1  литра,  который  уменьшает  количество  пусков  и  остано-
вов насоса, когда в системе очень низкий расход. Чтобы до-
полнительно сократить число пусков-остановов насоса, мож-
но установить внешний гидробак.
Если модуль PM1/PM2 установлен ниже гидробака, насос SQ
запускается сразу же после открытия крана. Это значит, что
насос запускается, когда есть подача. Таким образом, гидро-
бак компенсирует падение давления, которое обычно проис-
ходит при запуске насоса. Необходимо несколько секунд для
достижения необходимого давления.
Правильно  определить  размер  мембранного  напорного  ги-
дробака, можно по кривым подбора (стр. 31).
TM01 2987 2898
1
Насос, SQ
2
Кабель
3
Хомут крепления кабеля
4
Мембранный напорный гидробак
14  Манометр
17  Запорный кран
18  Водопроводный кран
22  Водоподъемная труба
23  PM1/PM2
24  Муфта
25  Штекер
26    Сетевое электропитание,
1 х 200-240 В, 50/60 Гц для PM1/PM2
30  Трос из нержавеющей стали
31   Зажимы троса из нержавеющей стали,
2 шт. в одну проушину
Примечание: Расстояние по высоте (H) между PM1/
PM2 и наивысшей точкой водоразбора не должно пре-
вышать значений, указанных в следующей таблице.
Тип и исполнение PM
PM 1
PM 2
1,5 бар
2,2 бар
1,5-5 бар
Макс. высота (Н) между
РМ и наивысшей точкой
водоразбора
10 м
17 м
45 м
Гидросистема должна проектироваться в расчете на
максимальное давление, создаваемое насосом.
Между насосом и регулятором давления PM1/PM2 не
допускается подключе ние других потребителей.
Для регулятора давление макс. допустимый предохра-
нитель в 10 А. Макс. давление в системе 10 бар.
Насос SQ с PM 1 или PM 2
Поз.
Наименование
Тип
К-во, штук
Номер продукта
Цена за 1 шт.
Общая стоимость
1
Насос, SQ
2
Кабель
3
Хомут крепления кабеля
4
Мембранный напорный гидробак
14
Манометр
23
PM1 / PM2
30
Трос из нержавеющей стали
31
Зажимы троса из нержавеющей
стали
2 шт. в одну
проушину
Рис 10. Насос типа SQ в системе с регулятором давления.
Перепад высот [м]
Давление нагнетания в гидробаке [бар]
0
1.22
10
1.0
20
0.77
30
0.56

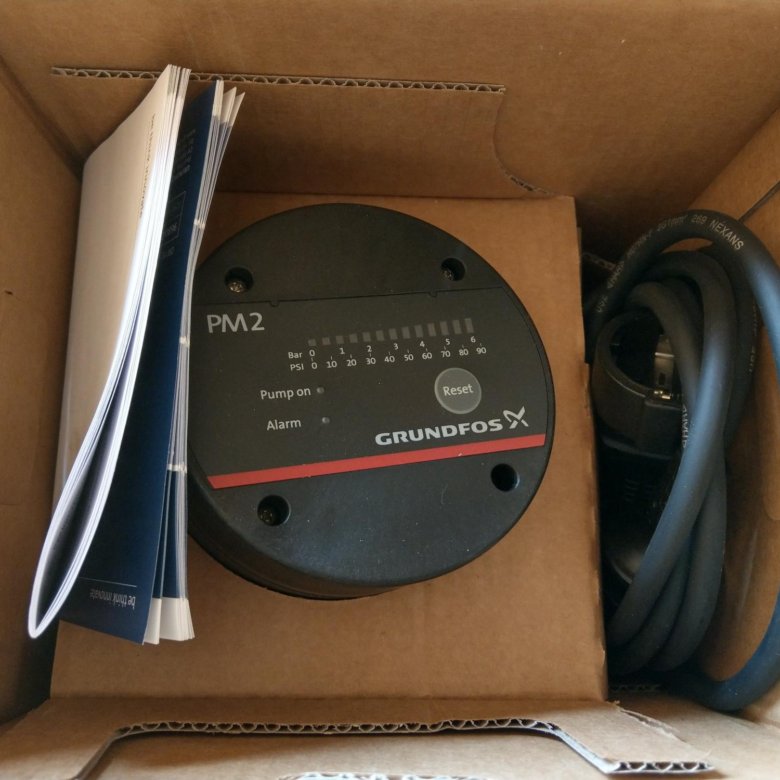

Grundfos PM2 Pressure Manager, 98801083
Примечание. Фиксированная стоимость доставки не распространяется на Гавайи и Аляску.
Диспетчер давления PM2 — это контроллер, который позволяет вашему насосу работать «по требованию». По требованию означает, что при падении давления в водопроводе PM2 посылает сигнал насосу, чтобы он включился и начал подавать воду. Давление падает до тех пор, пока не достигнет 20–32 фунтов на квадратный дюйм (1,5 или 2,2 бар), после чего запускается насос. Насос будет продолжать работать до тех пор, пока потребность в воде не прекратится. Например. Клапан закрывается, и поток воды прекращается. В этот момент PM2 отправит сигнал на отключение насоса.

Регулятор давления Grundfos PM 2 предназначен для автоматического управления пуском/остановом насосов Grundfos и других насосов водоснабжения. PM 2 — это универсальное решение для управления, предлагающее регулируемый пуск от 0 до 90 фунтов на квадратный дюйм. Это позволяет настраивать различные типы установок на желаемом уровне комфорта. Начальное давление устанавливается с помощью DIP-переключателей, расположенных за панелью управления, тогда как текущее давление отображается на светодиодном дисплее на передней панели PM 2. PM 2 запускает насос, когда достигается начальное давление, и насос продолжает работать, пока есть поток. PM 2 можно оптимизировать для работы с внешним гидробаком, включив функцию перепада давления 14 фунтов на квадратный дюйм. Эта функция значительно сокращает количество часов работы насоса в установках с напорным баком.

Кроме того, PM 2 имеет ряд функций, защищающих как насос, так и установку.
Защитные функции включают:
защиту от сухого хода
циклическая сигнализация
максимальное время непрерывной работы (30 минут)
функция автоматического сброса, которую можно использовать для автоматического перезапуска насоса
Питание: 110 В
Особенности и преимущества
Удобный интерфейс
Свободный выбор места установки
Гибкий блок питания
Бак внутреннего давления
Индикация включения
Индикация работы насоса
Индикация тревоги
Защита от сухого хода
Поворотное выпускное соединение

Документация:
Брошюра
Краткое руководство
Руководство по продукту
Инструкции по обслуживанию
Таблица замены
Функции/Dip-переключатель PM2 — краткий справочник
Внутри крышки PM2 находятся 8 DIP-переключателей. Ниже приводится краткое описание того, для чего предназначены эти переключатели, но обязательно ознакомьтесь с Руководством по быстрому запуску и Руководством по продукту Grundfos для получения более подробных сведений/инструкций.
DIP-переключатель #1 – Перевернутое вверх увеличивает уставку давления, при которой запускается насос, на 7 фунтов на квадратный дюйм или 0,5 бар (заводская установка на 20 фунтов на квадратный дюйм или 1,5 бар). Таким образом, насос включается прибл. 27 фунтов на квадратный дюйм
DIP-переключатель №1 и №2
— При поднятом положении уставка давления, при которой включается насос, увеличивается еще на 15 фунтов на квадратный дюйм или 1,5 бар. Таким образом, насос включается прибл. 40 фунтов на квадратный дюйм.
Насос выключится, когда обнаружит, что через блок не проходит вода.
ПРИМЕЧАНИЕ: Не будет случаев, когда вам нужно использовать DIP-переключатель № 3 или № 4 с бустерным насосом CM Flow 3-4 или CM Flow Booster 3-5, потому что эти насосы по запросу не производят достаточное давление, чтобы оправдать их включение.
DIP-переключатель №1, №2 и №3 — поднятое вверх увеличивает заданное давление, при котором насос запускается, дополнительно на 15 фунтов на квадратный дюйм или 1,5 бар. Таким образом, насос включается прибл. 65 фунтов на квадратный дюйм.
DIP-переключатели №1, №2, №3 и №4 — поднятое вверх увеличивает заданное давление, при котором запускается насос, дополнительно на 15 фунтов на квадратный дюйм или 1,5 бар. Таким образом, насос включается прибл. 80 фунтов на квадратный дюйм.

DIP-переключатель № 5 — перевернутый вверх устанавливает точку деактивации 15 фунтов на квадратный дюйм (вместо того, чтобы допустить отсутствие потока воды для остановки насоса). Это следует использовать только с насосами, создающими очень высокое давление (например, 150 фунтов на квадратный дюйм). Устанавливает максимальную разницу в 15 PSI между точками включения/выключения.
DIP-переключатель № 6 – При поднятом положении включается функция автоматического сброса, которая автоматически сбрасывает насос, когда он входит в аварийный режим, например, при защите от сухого хода. Это позволит насосу возобновить работу, когда вода/поток восстановятся, и насос сможет повторно заполнить линию всасывания. Когда функция автоматического сброса включена, аварийные сигналы циклического и сухого хода будут автоматически сброшены. Когда функция автоматического сброса включена, насос будет перезапущен автоматически через 12 часов в состоянии тревоги. Примечание. Функцию автоматического сброса НЕ следует активировать на насосах, которые не могут самостоятельно всасываться, когда вода возвращается после работы всухую. Насосы серии CM (включая CM 3-4 и CM 3-5) НЕ являются самовсасывающими.
Если автоматический сброс не включен, PM2 можно сбросить вручную, нажав кнопку сброса.
DIP-переключатель № 7 — Перевернутый вверх активирует функцию защиты от циклов. Если насос запустится и остановится 5 раз подряд, он подаст сигнал тревоги, если № 7 перевернут вверх.
DIP-переключатель № 8 — при поднятом положении активируется максимальное время работы 30 минут. Когда функция включена, любое использование воды более 30 минут вызовет сигнал тревоги, и насос будет остановлен. Если функция автоматического сброса включена, насос не перезапускается.
Аварийные состояния — имеется 3
1)    Горящий красный индикатор вверху указывает на работу всухую
2)    Мигающий красный индикатор указывает на то, что насос работал циклически и остановился из-за функции антициклирования. DIP-переключатель № 7 должен быть переведен в верхнее положение для срабатывания этого аварийного сигнала.
3)    2 Быстро мигающих красных индикатора (с последующей паузой) означают, что насос работал непрерывно в течение 30 минут и отключился, так как предполагается, что в трубе имеется утечка, сломана труба, неисправна диафрагма внутри гидробака. используется, или вода не текла. DIP-переключатель № 8 должен быть переведен в верхнее положение для срабатывания этого аварийного сигнала.
В этих сценариях помпа сработает только в том случае, если включена функция (соответствующий микропереключатель).
PM2 имеет встроенную диафрагму и может использоваться без напорного бака большего размера, но с напорным баком уменьшается количество пусков/остановов насоса.

На всю продукцию Grundfos предоставляется 2-летняя гарантия, которая полностью соответствует требованиям законодательства. Гарантия распространяется на дефекты продукции и материалов, не являющиеся результатом естественного износа, в течение 24 месяцев с даты поставки. Однако гарантийный срок не может превышать 30 месяцев с даты изготовления. Претензии по гарантии будут отклонены в следующих случаях: Если дефект товара возник из-за: -любой чертеж, дизайн или спецификация, предоставленные заказчиком/покупателем -модификации, предпринятые заказчиком/покупателем или третьей стороной без согласия Grundfos Если неисправность вызвана: -обычный износ -неадекватное техническое обслуживание или некачественный ремонт силами сторонних организаций, кроме Grundfos – несоблюдение инструкции по эксплуатации -перегрузка -использование любого неподходящего материала – последствия химического или электролитического воздействия -строительные или монтажные работы, выполненные не компанией Grundfos -other reasons beyond Grundfosíëí_íë__íëí_íë_íëí_íëí_íëí_íë___íëí_íë__íëí_í«íëí_íëí_íëí_í«íëí__íëí_í«íëí_í«¢íëí_íë__íëí_íë_íëí_íëí_íëí_íë____íëí_íë__íëí_íë_íëí_íëí_íëí_íë___íëí_íë__íëí_íë_íëí_íëí__íëí_íë__íëí_íë_íëí_íëí_íëí_íë___íëí_íë__íëí_í«íëí_íëí_íëí_í«íëí__íëí_í«íëÇí«íëí_íë__íëí_íë_íëí_íëí_íëí_íë___íëí_íë__íëí_í«íëí_íëí_íëí_í«íëí__íëí_í« контроль. Как правило, Grundfos не принимает на себя оплату расходов на транспортировку/замену/установку неисправной продукции. Претензии по гарантии можно подать, обратившись в местную торговую компанию Grundfos или в торговую точку. Выгода: – Знание того, что Grundfos предоставляет свою продукцию с четко определенными гарантийными условиями -Гарантийные претензии с четко определенными контактами и коротким временем ответа.

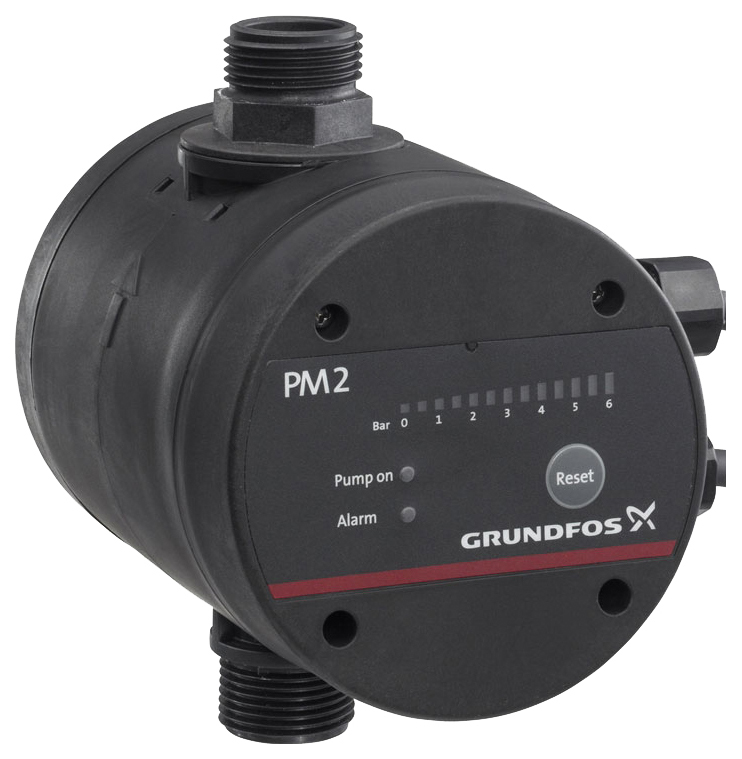

Автоматический контроллер насоса Grundfos PM2 1,5–5 бар
производства Grundfos
Артикул: 96848738
Распродажа Распродажа
Первоначальная цена $384,38 – Изначальная цена 384,38 $
Первоначальная цена
384,38 $
384,38 $ – $384,38
Текущая цена $384,38
| /
Устройство управления давлением Grundfos PM2 r представляет собой электронный регулятор давления, предназначенный главным образом для управления насосами Grundfos, но его также можно использовать для других насосов водоснабжения.
Регулятор давления предлагает регулируемое начальное давление от 1,5 до 5 бар, что позволяет адаптировать его к индивидуальной установке.

Установка может производиться вертикально, горизонтально или под углом, если пространство ограничено. Дисплей можно регулировать в пределах 360 градусов, чтобы всегда иметь оптимальный угол обзора. При достижении начального давления насос запускается и продолжает работать до тех пор, пока регулятор давления определяет расход. Диспетчер давления имеет электронный интерфейс со светодиодными индикаторами, которые показывают состояние включения питания, работы насоса и индикации аварийных сигналов.
Регулятор давления включает в себя функции защиты насоса и установки. Этими функциями являются защита от сухого хода, циклический сигнал тревоги и максимальное время непрерывной работы 30 минут. Обратный клапан для предотвращения обратного потока уже встроен.

Регулятор давления можно оптимизировать для работы с большим внешним гидробаком, активировав функцию дифференциального давления 1 бар.
Это значительно сокращает количество часов работы насоса в установках с напорным баком.

Кроме того, регулятор давления имеет светодиодную индикацию давления.
Регуляторы давления доступны как отдельное решение для новой или модернизируемой установки или как часть решения Grundfos для бытового водоснабжения.
Технический
Разрешения: CE, C-TICK, EAC, WEEE
Обратный клапан: ДА
Регулируемое начальное давление: Д
Начальное давление: 1,5–5,0 бар
Объем бака: 0,1 л
Установка
Максимальная температура окружающей среды: 323 К
Давление включения: 1,5–5 бар
Входное соединение: G1″
Выходное соединение: G1″
Входная резьба: Внешний
Выходная резьба: Внешний
Доп.
