Насос циркуляционный UPS 25-40 Grundfos (Грундфос)

+7 (495) 641 16 85   город  Москва

Главная \ Каталог товаров \ Насосы и гидроаккумуляторы \ Насосы Grundfos ( Грундфос ) \ Циркуляционные насосы UPS Grundfos ( Грундфос ) \ Насос циркуляционный UPS 25-40 Grundfos ( Грундфос )

ЭТОТ  ТОВАР  СНЯТ  С  ПРОДАЖ

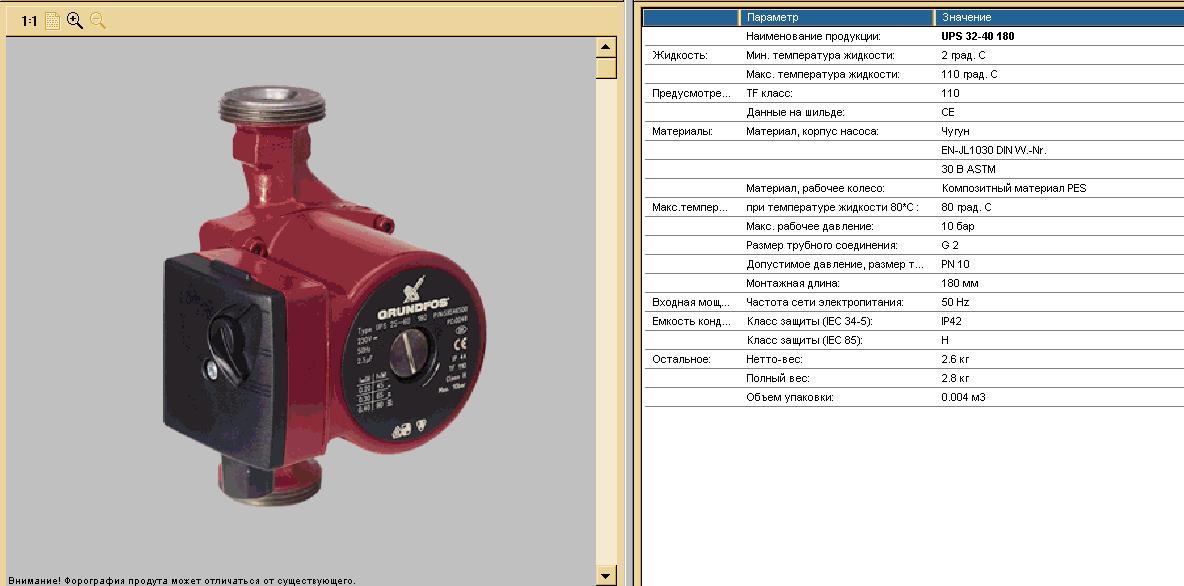

Наименование  –  Насос  циркуляционный  UPS 25-40 180 Grundfos
Применение  –  циркуляционные  насосы  UPS 25-40 Grundfos  ( Грундфос )  используются  для  создания  принудительной  циркуляции  теплоносителя  в  системах  отопления
Производитель  –  GRUNDFOS  ( Грундфос )  Дания
Марка  –  UPS 25 40 Grundfos
Артикул  производителя  –  96281375

	Технические  характеристики  и  размеры

Тип  –  циркуляционный
Вид  –  насос  с  ” мокрым  ротором “
Рабочая  среда  –  вода
Максимальный  напор  =  4 м
Номинальный  напор  =  2. 1 м
Максимальный  расход  =  3 м³ / ч
Номинальный  расход  =  1.7 м³ / ч
Температура  рабочей  среды  =  + 2ºС . . . + 110ºС
Температура  окружающей  среды  =  0ºС . . . + 40ºС
Максимальное  рабочее  давление  =  10 бар
Напряжение  питания  =  1 х 230 В / 50 Гц
Ток  при  скорости  3  =  0.2 А
Подключение  питания  –  однофазный

Максимальная  потребляемая  мощность  =  45 Вт
Материал  корпуса  –  чугун
Цвет  корпуса  –  красный
Вес  ( нетто )  =  2.6 кг
Монтажная  длина,  L₁  =  180 мм
Проход  условный  =  25 мм
Управление  –  трёхступенчатое  ( для  создания  наиболее  экономичного  режима  электродвигатель  имеет  3  скорости  вращения,  переключение  скоростей  производится  вручную )
Присоединение  –  резьбовое:  внутренняя  резьба  R 1″,  наружная  резьба  G 1″1/2
Особенности  конструкции:  насос  встроен  в  линию
Комплект  присоединительный  –  в  комплекте  с  гайками
Комплект  поставки:  насос  –  1 шт. ,  присоединительная  гайка  –  2 шт.,   уплотнение  для  резьбового  соединения  –  2 шт.
Паспорт  и  инструкция  по  монтажу  и  эксплуатации  ( просмотр )
Сертификат  ( по  запросу )
Каталог  насосов  Grundfos  ( просмотр )
Цена  /  прайс  ( по  запросу )

Сопутствующие  товары

Детали присоединительные чугунные к насосам Grundfos ( Грундфос )

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton

.[email protected].ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85


ООО “ПРОТОН”,  Россия,  Москва,  проспект  Андропова,  дом 38
Официальный  сайт:  www. proton-st.ru,  тел.: +7 (495) 641 16 85

≋ Циркуляционный насос Grundfos UPS 25-40 180 1х230B (99309921)

Описание продукта Циркуляционный насос Grundfos UPS 25-40 180 1х230B (99309921)

Циркуляционный насос Grundfos UPS 25-40 180 c фиксированными скоростями

Классические циркуляционные насосы GRUNDFOS для циркуляции воды или гликольсодержащих жидкостей в радиаторных системах отопления, системах отопления «тёплый пол», системах ГВС, системах кондиционирования и охлаждения.

Основные технические параметры:

• Температура перекачиваемой жидкости: От +2 до +110 °C
• Напряжение питания: 1×230, 50 Гц.
• Присоединительный размер: G 1 1/2″
• Максимальное давление в системе: 10 бар
• Макс. напор: 3,8 м
• Макс. производительность: 3,0 м³/час
• Макс. мощность: 45 Вт

Материалы компонентов насоса:

• Корпус: чугун;
• Вал: керамика;
• Радиальные подшипники: керамика;
• Гильза ротора: нержавеющая сталь;
• Рабочее колесо: коррозионно-стойкий композит;
• Болты крепления: сталь;
• Заглушка: нержавеющая сталь;
• Прокладки: EPDM.

Электрические параметры:

Скорость	P1 [Вт]	I [А]
1	25	0,12
2	35	0,16
3	45	0,20

Рабочие параметры насоса:

Схемы и чертежи: Циркуляционный насос Grundfos UPS 25-40 180 1х230B (99309921)

Габариты и чертеж:

L	B1	B2	h2	h3	G
180	75	47	32	102	1 1/2”

Характеристики товара: Циркуляционный насос Grundfos UPS 25-40 180 1х230B (99309921)

Бренд	Grundfos
Гарантия
Производство	Сербия
Серия
Страна регистрации производителя
Тип ротора	Мокрый
Диаметр
Тип подключения	резьбовое соединение
Класс насоса	Бытовой
Материал
Тип присоединения	1 1/2″
Максимальная температура перекачиваемой жидкости
Монтажная длина насоса	180 мм
Рабочее давление	10 бар
Назначение насоса	для отопления
Комплектация	Без гаек
Особенности	С фикс. скоростями

Рабочие параметры насоса:

Максимальный гидростатический напор	3,8 м 4,0 м
Максимальная производительность	3,0 м3/час

Параметры двигателя насоса

Мощность
Количество скоростей

Электрические параметры насоса:

Подключение к сети	230 В~
Класс защиты

Материалы компонентов насоса:

Рабочее колесо

Композит

Сертификаты Циркуляционный насос Grundfos UPS 25-40 180 1х230B (99309921)

Сертификат соответствия на насосы Grundfos серии UPS
