Группа безопасности для водонагревателя: Группа безопасности бойлера Valtec VT.461.N.05 (3/4″ + 1/2″, 10 бар)

Группа безопасности бойлера Valtec VT.461.N.05 (3/4″ + 1/2″, 10 бар)

Аналогичные товары

Группа безопасности бойлера Vaillant 305826 (до 200 л., 10 бар, с резьб.)

5680 руб

Описание

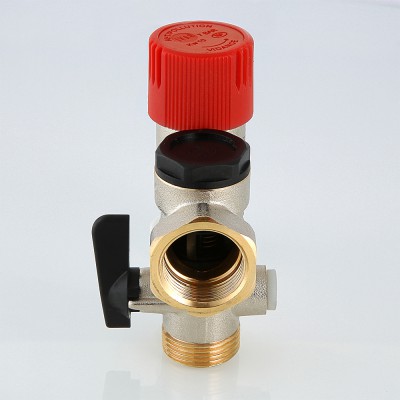

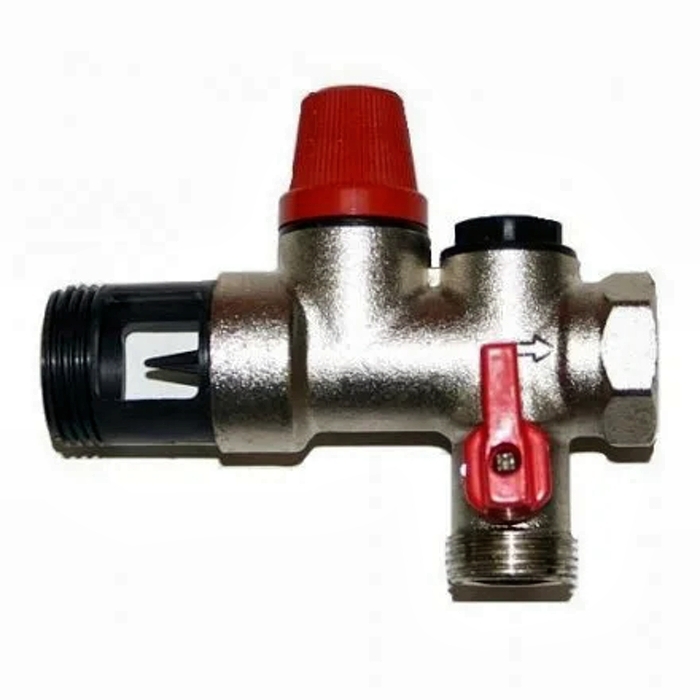

Группа безопасности бойлера Valtec VT.461.N.05 позволяет пользователю обезопасить себя и свой дом от серьёзных аварий, случающихся из-за неисправностей бытовых водонагревателей объёмом до 200 л (например, при отказе температурной автоматики бойлера).

Группа состоит из латунного никелированного корпуса, в котором расположены запорный вентиль в комбинации с обратным клапаном, предохранительный клапан и шарнирно-поворотный сливной патрубок. В комплект входит сифон, а также переходник с 3/4 на 1/2″, что делает модель универсальной. Модель 3/4″ снабжена зелёным колпачком предохранительного клапана. Обратный клапан не позволяет нагреваемой и расширяющейся воде уходить в холодный водопровод, а предохранительный защищает водонагреватель от превышения давления. Предохранительный клапан группы безопасности имеет устройство принудительного открытия, что позволяет открывать клапан для слива воды из бойлера, проверки срабатывания и предотвращения залипания золотника. Поворотный сливной пластиковый патрубок с устройством разрыв струи может быть соединен с канализацией с помощью гофрошланга с накидной гайкой 1 1/4”.

Группа безопасности VT.461.N.05 может устанавливаться как вертикально, так и горизонтально. При этом сливной патрубок всегда должен быть направлен вниз, что обеспечивается его шарнирно-поворотным устройством.

Производительность предохранительного клапана по воде при давлении 7,7 бар составляет 820 л/час, по по насыщенному пару – 25,6 кг/час.

Конструкция

1 – Патрубок присоединения к холодному водопроводу
2 – Кран шаровой
3 – Патрубок присоединения к водонагревателю
4 – Пробка обратного клапана
6 – Ручка предохранительного клапана

Комплектация

  • латунный никелированный корпус
  • шаровой кран
  • предохранительный клапан с красной ручкой
  • обратный клапан
  • шарнирно-поворотный сливной патрубок
  • переходник с 3/4″ на 1/2″
  • сифон (гидрозатвор)

Указания по монтажу

  • Группа безопасности должна ставиться на входной патрубок водонагревателя (бойлера). На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
  • Группа безопасности устанавливается так, чтобы воронка разрыва струи была направлена вниз, ручка шарового крана (запорного вентиля) и рукоятка предохранительного клапана были доступны для управления.
  • В случае, когда конструкцией водонагревателя наличие воздушной подушки не предусмотрено, к системе должен быть подключён расширительный бак.
  • К воронке разрыва струи рекомендуется присоединять сифон, входящий в комплект поставки группы безопасности, который присоединяется к дренажной (канализационной) системе пластиковой трубой. Не допускается присоединение группы безопасности к трубопроводам канализации без разрыва струи.
  • Поворотная воронка позволяет устанавливать группу безопасности как в вертикальном, так и в горизонтальном положении.

Указания по эксплуатации

  • Для предотвращения прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка.
  • Для слива воды с водонагревателя необходимо перекрыть шаровой кран (запорный вентиль) группы безопасности, и ручку предохранительного клапана повернуть до полного открытия клапана.
  • Для продления срока службы группы безопасности рекомендуется перед ней установить фильтр механической очистки со степенью очистки не более 500 мкм.
  • Не допускается замерзание рабочей среды внутри элементов группы безопасности.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)
  2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
  3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
  4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики

Производитель Valtec
Серия VT. 461.N
Артикул VT.461.N.05
Тип группа безопасности бойлера
Назначение для автономных систем водяного отопления
Рабочее давление 10 бар
Максимальная температура рабочей среды 120°C
Рабочая среда вода
Пропускная способность 10 м3/час
Производительность предохранительного клапана
по воде при давлении 7,7 бар
820 л/час
Производительность предохранительного клапана
по насыщенному пару при давлении 7,7 бар
25,6 кг/час
Средний полный ресурс шарового крана 8000 циклов
Давление открытия обратного клапана 2 КПа
Давление настройки предохранительного клапана 7 бар
Материал корпуса никелированная латунь CW617N
Материал седла клапана нержавеющая сталь AISI304
Размер присоединения к бойлеру 3/4″ вн. (+переходник на 1/2″)
Размер присоединения к холодному водопроводу 3/4″ нар.
Размер присоединения к дренажной сети 1 1/4″ нар.
Тип воронки разрыва струи поворотная 90°
Вес брутто 455 г
Средний полный срок службы 20 лет
Официальная гарантия производителя 10 лет
Страна-родина бренда Италия

OSO, Watts, SYR, SDM GB, ACV 10800102, установка

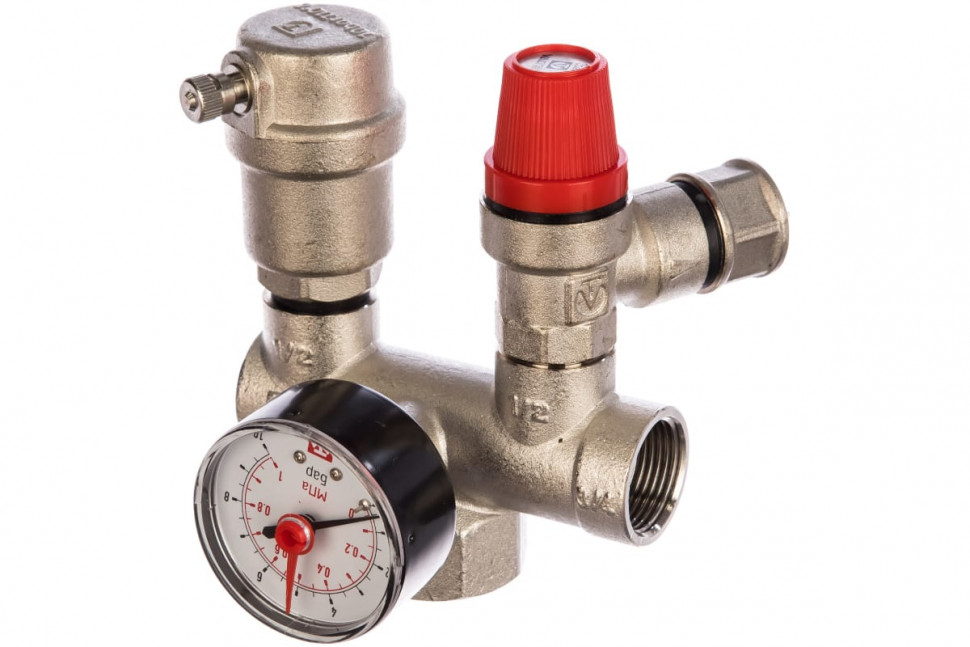

При установке бойлера в жилом здании необходимо уделить большое внимание безопасности его использования. Важно помнить, что в этом аппарате единовременно находится значительный объем воды с очень высокой температурой. Чтобы на стенки бойлера не повлияло излишне высокое давление, в результате чего нагретая вода вытечет из устройства, в таком оборудовании предусмотрены специальные детали, называемые группой безопасности.

Назначение

Основной функцией группы безопасности нагревателей воды является обеспечение нужного давления в системе и его контроль. Благодаря такому оборудованию можно экстренно сбросить давление, когда оно превышает максимально допустимые параметры.

Состав

К элементам группы безопасности водонагревателей относят:

  • Клапан избыточного давления, который также называют предохранительным.
  • Обратный клапан, препятствующий возвращению воды из бойлера в систему водопровода.
  • Отсечной (запорный) вентиль.
  • Переходник, через который подключаются гибкие шланги.

Эти комплектующие могут устанавливаться по отдельности или быть представлены собранными в одном корпусе.

В бойлерах большого объема может устанавливаться гидроаккумулятор.

Виды

Покупая группу безопасности для бойлера, можно выбрать среди таких вариантов:

  • Оборудование OSO.
    В комплект OSO KV, рассчитанный на давление до 9 бар, включен специальный запорный кран и специальный дублированный клапан, выполняющий функцию невозвратного и предохранительного. В комплекте OSO BS присутствует клапан, играющий роль термосмесительного и невозвратного устройства. Горячая вода отводится из патрубка, расположенного вверху оборудования. Такую группу безопасности можно установить в случае использования сразу нескольких бойлеров.

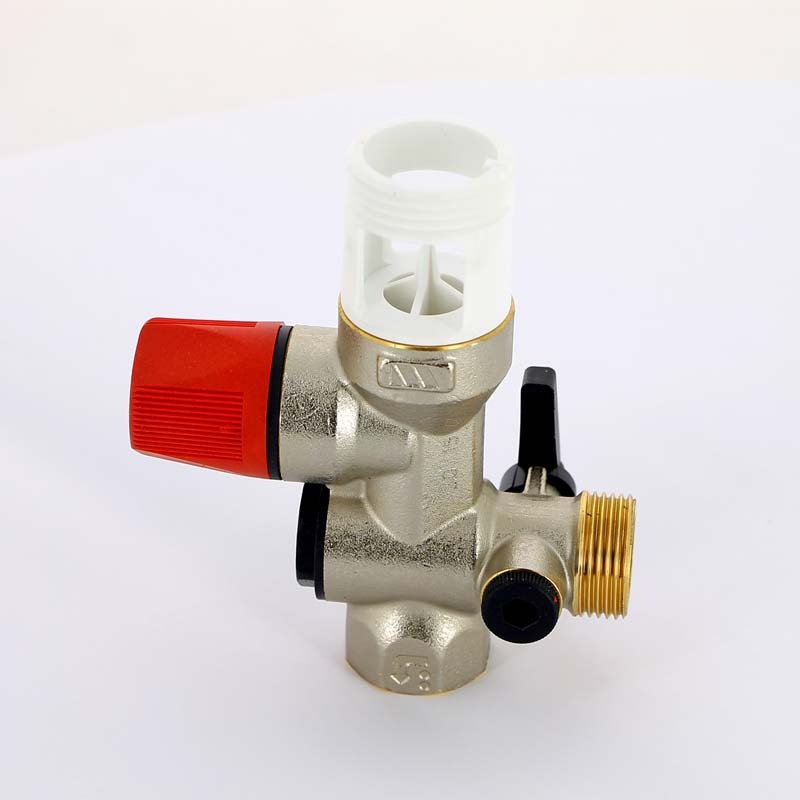

  • Оборудование Watts. Рассчитано на давление 7 атмосфер, в комплектации имеет направляющую для слива. Преимуществами таких групп безопасности являются высокая надежность, хорошее качество и доступная стоимость.

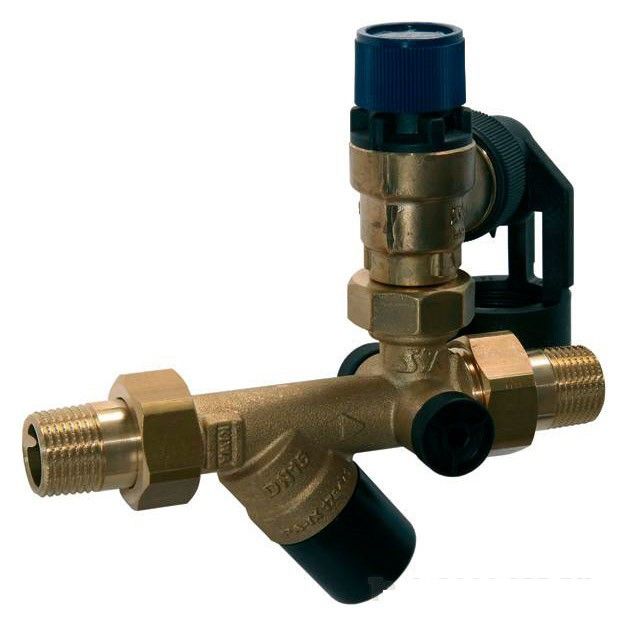

  • Оборудование SYR. Такое оборудование рассчитано на давление 6-10 бар в зависимости от модели. Комплект SYR 330 DN способен выдерживать температуру до +95ºС. Комплекты SYR 24 DN и SYR 25 DN обладают 1 классом звукоизоляции, включают систему препятствования обратному току воды, предохранительный клапан и запорный вентиль, а также редуктор давления и сливную расширяемую воронку.
    Оборудование изготовлено из прессованной латуни.
  • Комплект SDM GB. Такая группа безопасности оптимально защищает нагреватели замкнутого типа. В едином компактном корпусе содержатся обратный и предохранительный клапаны, а также запорный вентиль. Комплект может устанавливаться на нагреватель объемом от 200 до 3000 литров. Он способен эффективно защитить бойлер от гидравлической перегрузки, выдерживая давление 6-10 бар.
  • Комплект ACV 10800102. Его использование ускоряет монтаж и запуск бойлера, поскольку в данном комплекте есть не только группа безопасности, но и специальный смесительный клапан, а также другие специализированные детали для установки нагревателя.

Применение

Предохранительный клапан обязательно устанавливается на любой накопительный водонагреватель, и если группа безопасности на приборе отсутствует, это сразу же лишает устройства гарантии. Когда клапан срабатывает, это вызывает сброс небольшого количества воды, что снижает давление в системе. Настройки по давлению срабатывания клапана обычно фиксированы и устанавливаются производителем. В них также предусмотрена опция сброса давления вручную.

Установка и монтаж

При выборе подходящей под ваш бойлер группы безопасности важно учесть давление, на которое рассчитан ее предохранительный клапан. Для эффективной защиты аппарата от избыточного наполнения водой группу безопасности монтируют на входящую трубу, по которой подается холодная вода. При этом установить детали следует так, чтобы теплоноситель перемещался согласно направлению, указанному на корпусе группы безопасности стрелкой.

В следующем видео можно увидеть, как собрать только что купленный в магазине предохранительный клапан для бойлера Vaillant.

Правила безопасности

  • Важно помнить, что детали группы безопасности нагреваются, поэтому всегда есть риск возникновения ожогов при контакте с ними.
  • Рекомендуется регулярное техобслуживание такого оборудования, которое проводят совместно с обслуживанием бойлера.

И установкой, и обслуживанием группы безопасности должны заниматься специалисты.

Группа безопасности

УТЕЧКА В ГРУППЕ БЕЗОПАСНОСТИ НЕ ОЗНАЧАЕТ, ЧТО ОНА НЕ РАБОТАЕТ. НАОБОРОТ, ЭТО ОДНА ИЗ ЕГО ОСНОВНЫХ ФУНКЦИЙ.

Частые случаи и пояснения для определения того, что нормально, а что нет:

A Каждый вечер в одно и то же время группа безопасности, установленная на баке горячей воды, протекает. Это нормально?

Да, если расход возникает во время нагрева бака и примерно через 30 минут после окончания цикла нагрева. Это нормальная и ожидаемая функция этого компонента безопасности, который является группой безопасности. Эта утечка происходит из-за увеличения объема за счет расширения воды, которая нагревается электрическим погружным резистором в баке. Когда вода нагревается, ее объем увеличивается, как и давление.

Группа безопасности закрывает свой обратный клапан и тем самым препятствует возврату горячей воды в контур подачи холодной воды. Это невозвратная функция группы безопасности. Чтобы компенсировать расширение воды, на 7 бар предохранительная группа открывается, чтобы выпустить небольшое количество воды и, таким образом, компенсировать расширение воды. Поэтому вполне нормально обнаружить струйку воды в виде обычных капель (соответствующую в среднем 3% объема резервуара).

B Каждый вечер в одно и то же время группа безопасности, установленная на баке горячей воды

, дает течь, но в большей степени. Это нормально?

Нет. Как объяснялось выше, чтобы компенсировать расширение воды, для 7 бар группа безопасности открывается, чтобы выпустить небольшое количество воды и, таким образом, компенсировать расширение воды. Мы должны найти струйку воды в виде регулярных капель, соответствующую в среднем 3% объема в баке. Если имеется значительный и постоянный расход, давление подачи в сети ночью слишком высокое (часто из-за меньшего расхода воды ночью). Затем необходимо установить редуктор давления воды (типа REDUFIX) рядом с группой безопасности. Также можно установить расширительный бак, который будет поглощать расширение воды и избегать слишком большого открытия предохранительной группы (см. расширительные баки WATTS и соединительный комплект WATTS, арт. 229).2504Н).

C Каждый вечер, , а также в течение дня в разное время

, группа безопасности, установленная на баке горячей воды, протекает: Это нормально?

Предохранительная группа открывается и протекает, как только давление достигает 7 бар.
Поэтому может быть две причины:
– Давление на подаче более 7 бар, так как нет редуктора давления на ХВС,
– Редуктор давления негерметичен.

Если в вашей установке есть редуктор давления (там, где вода входит в дом или рядом с баком горячей воды), он обычно устанавливается на 3 бара. Таким образом, каждый раз открывая кран с горячей водой, вы снижаете давление в баке и доводите водопроводную воду до 3 бар.
Проверьте это, когда течет группа безопасности, открыв кран горячей воды и обнаружив, что из клапана течет меньше, а потом и вовсе нет.

Если у вас есть редуктор и поток не замедляется, когда вы открываете кран с горячей водой, вероятной причиной является протечка редуктора.

Необходимо заменить.

D Что делать, если постоянно течет группа безопасности ?

Эта неисправность возникает из-за наличия инородного тела, препятствующего закрытию клапана, или из-за того, что вода слишком коррозионная или агрессивная, что привело к повреждению группы безопасности, не поддающейся ремонту.

Обычно это песчинки, окалина или медная/латунная стружка, когда выполняются работы по сантехнике или установке.
Эти частицы прилипают к эластомерной мембране клапана и препятствуют прилеганию мембраны к поверхности клапана.
Если частица засела неглубоко, можно попытаться удалить ее, полностью открыв ручку предохранительной группы. В противном случае вызовите профессионального сантехника и попросите его демонтировать клапан с помощью специального инструмента и очистить мембрану.


Если эластомерная мембрана повреждена или имеет слишком глубокие следы, следует заменить клапанный модуль или даже всю группу безопасности.
Эти частицы не всегда поступают из водопроводной воды и могут происходить из осадка или частиц накипи, которые со временем образуются в баке для горячей воды.
К сожалению, установка сажевого фильтра не решает эту проблему полностью.

Если сантехник при разборке клапана обнаружит, что поверхность клапана подверглась коррозии из-за плохого качества воды (см., например, 60.1), необходимо изменить группу безопасности. В этом случае вам настоятельно рекомендуется установить группу безопасности с типом SFR STEINLESS STEEL.

E Может ли группа безопасности открываться при давлении 3 или 4 бар?

Нет, группы безопасности, изготовленные по французским стандартам, и клапаны SFR, в частности, разработаны в соответствии со строгими спецификациями. По их изготовлению клапан не может открываться при значении только 3 или 4 бар.


Каждая группа безопасности SFR изготавливается, настраивается и проверяется индивидуально на нашем заводе, сертифицированном BVQI (Bureau Veritas Quality International) по стандарту ISO9001.
Клапан настроен на 7 бар в соответствии со стандартом NF. Допуск, требуемый настоящим стандартом, не может быть ниже 6,65 бар.

F Группа безопасности , установленная на 2 баках горячей воды последовательно или параллельно (часто в солнечных установках) очень горячая. Это нормально?

Мы не разрешаем использовать наши группы безопасности при установке баков горячей воды последовательно или параллельно.
Наши группы безопасности имеют право на использование по французскому стандарту (NF EN 1487 NF-D 36401) и, таким образом, предназначены, как и все группы безопасности NF, для подключения к бытовому холодному водоснабжению.

Для установок, использующих последовательную установку баков для горячей воды, мы рекомендуем установку бытовых предохранительных клапанов с уставкой, соответствующей рекомендациям производителей баков для воды. Для солнечных установок существуют клапаны, специально адаптированные для высоких температур (модель WATTS SV/E).

G Гидравлический удар (вы можете услышать стук) производится , когда я закрываю кран моей установки. Что я должен делать?

В современных установках использование все большего количества быстро закрывающихся устройств (однорычажный смеситель, краны с нажимной ручкой, электромагнитный клапан стиральной машины, четвертьоборотные краны и т. д.) усугубляет это явление. Они являются причиной значительного увеличения гидравлических ударов, что приводит к:

• Быстрый износ оборудования, иногда даже внезапный его износ.
• Шумы, не соответствующие действующим акустическим стандартам.
• Повреждение труб и опасность протечек в местах соединений.

При гидравлическом ударе группа безопасности может открыться, чтобы выпустить немного воды. Когда это происходит, в то же время несколько частиц в воде могут быть захвачены между облицовкой клапана и эластомерной мембраной, вызывая утечку.

Необходимо установить одно или несколько противоударных устройств как можно ближе к устройству, вызвавшему гидравлический удар (однорычажный смеситель, краны с нажимной ручкой, электромагнитный клапан стиральной машины, краны на 1/4 оборота и т. д.) .). Мы рекомендуем выбирать пневматические противоударные устройства, которые более эффективны, чем пружинные модели.

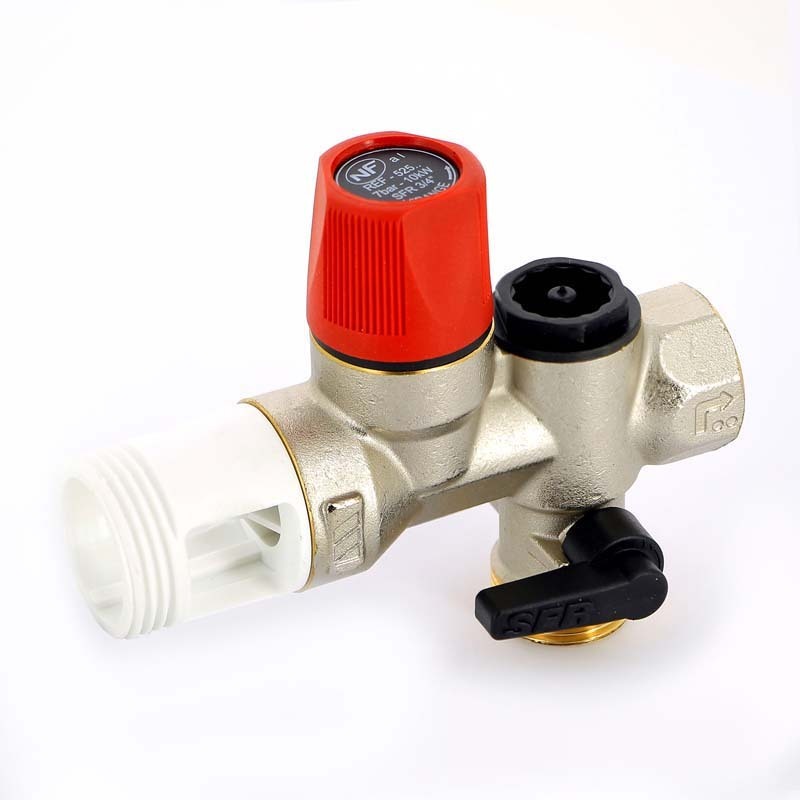

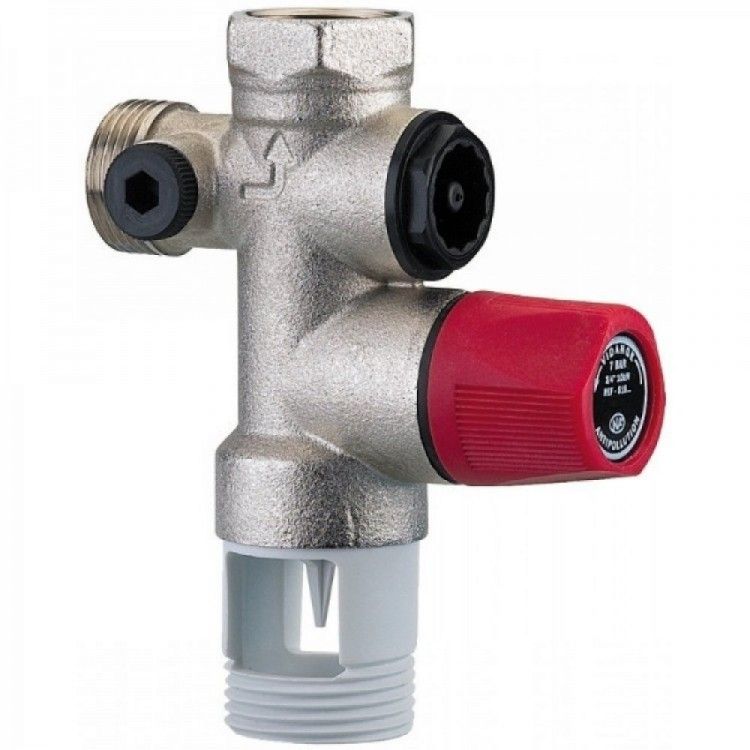

H В чем разница между стандартной группой безопасности и SFR НЕРЖАВЕЮЩАЯ СТАЛЬ?

Группа безопасности SFR SAINLESS STEEL — это высококлассный прибор, результат многих встреч с профессиональными сантехниками. Он сталкивается с проблемами на рабочем месте, с которыми сталкиваются сантехники и частные лица, особенно вызванные проблемами качества воды, все более агрессивной и жесткой водой.

• Седло из нержавеющей стали исключает риск коррозии и любые проблемы с клапаном.
• Корпус клапана SFR из НЕРЖАВЕЮЩЕЙ СТАЛИ имеет плоскую часть над сливом, что облегчает его установку и направление монтажа.
• Клапан в виде съемного модуля можно заменить с помощью специального ключа (инструмент предназначен для профессиональных сантехников) без необходимости демонтажа всего узла клапана.
• Его седло клапана ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ практически неуязвимо для воды любого качества. После демонтажа клапана легко очистить облицовку и повторно закрутить модуль клапана. Группа безопасности немедленно снова готова к работе.

Группы безопасности SFR, SFR НЕРЖАВЕЮЩАЯ СТАЛЬ, SFR угловой корпус из НЕРЖАВЕЮЩЕЙ СТАЛИ и GSM 1″ НЕРЖАВЕЮЩАЯ СТАЛЬ соответствуют стандарту NF-EN 1487 и имеют право на использование знака NF (NF EN1487 NF-D 36401)

I Какую группу безопасности выбрать, для какой воды качество ? до 10 г известняка на кубический метр.Мягкая вода более агрессивна и, следовательно, более агрессивна, чем жесткая вода. Жесткая вода оставляет более твердую накипь, которая засоряет приборы и ухудшает герметичность оборудования. По этой причине съемный и взаимозаменяемый клапан является преимуществом.



Типы накопительных водонагревателей

Качество воды

малых объемов на
или под раковиной макс. мощность 4 кВт

на вертикальной стойке
макс. мощность 10 кВт

вертикально на стене
макс. мощность
10 кВт

горизонтально на стене
макс. мощность
10 кВт

на горизонтальной стойке
макс. мощность
10 кВт

горизонтальная большая вместимость
макс. мощность
18 кВт

обычный
вода

СФР NA53M2
1/2 дюйма
исх. 54310

Угловой корпус SFR NA53M2 1/2 дюйма
искусство. 2254311M2

Стандарт SFR 3/4″
искусство. 2252550

Угловой корпус SFR, седло из нержавеющей стали 3/4″
искусство. 2252571

Угловой корпус GSM 1″
сиденье из нержавеющей стали арт. 2254555М2

жесткая
вода

СФР NA53M2
Седло из нержавеющей стали
1/2 дюйма
искусство. 2254312

SFR NA53M2 Угловой корпус 1/2 дюйма, седло из нержавеющей стали
искусство. 2254313M2

SFR ПТФЭ 3/4″
искусство. 2252560

Седло SFR из нержавеющей стали 3/4″
искусство. 2252570

SFR Multi group Прямое седло из нержавеющей стали 3/4″ / угловой корпус
искусство. 2252573M2

Угловой корпус SFR, седло из нержавеющей стали 3/4″
искусство. 2252571

агрессивный
вода

Седло SFR из нержавеющей стали 3/4″
искусство. 2252570

SFR Multi group Прямое седло из нержавеющей стали 3/4″ / угловой корпус
искусство. 2252573M2

SFR Мультигруппа 3/4″
сиденье из нержавеющей стали прямое / угловое тело
искусство. 2252573M2

Безопасность водонагревателя в международных нормах

Расположение водонагревателя всегда вызывает беспокойство. Многие из них установлены внутри жилого помещения и спрятаны в шкафу. Не нужно большого воображения, чтобы представить, что может произойти, если один из этих водонагревателей не будет установлен должным образом. Клапан сброса температуры и давления водонагревателя является важным устройством безопасности водонагревателя, а также системы распределения воды, к которой он подключен. Новая редакция CodeNotes Безопасность водонагревателя в I-кодах (на основе IPC и IRC 2018 г.) — обеспечивает понимание подробных требований к этим элементам с точки зрения общей безопасности.

Предохранительный клапан температуры и давления водонагревателя

Водонагреватель, установленный в доме, может стать бомбой замедленного действия, если он неправильно установлен или не обслуживается должным образом. Клапан сброса температуры и давления водонагревателя является важным устройством безопасности водонагревателя, а также системы распределения воды, к которой он подключен. Если водонагреватель исправен, давление в системе водораспределения не выше требуемого нормами, а предохранительный клапан исправен, то сброса воды из предохранительного клапана быть не должно. Любой сброс воды из предохранительного клапана указывает на проблему в системе распределения воды, неисправность водонагревателя или неисправность предохранительного клапана.

Код Требования к предохранительным клапанам

Существуют и другие важные элементы, связанные с предохранительным клапаном. Эти элементы упомянуты в разделе 504.6 Международного кодекса сантехники (IPC) и в разделе P2804.6.1 Международного жилищного кодекса (IRC). В этих разделах рассматриваются требования к нагнетательному трубопроводу, обслуживающему предохранительный клапан, температурный предохранительный клапан или комбинированный предохранительный клапан температуры и давления. Поскольку выпускной трубопровод от этих предохранительных устройств, обслуживающих водонагреватели, является продолжением системы распределения питьевой воды, выход выпускного трубопровода должен рассматриваться как выход из системы подачи питьевой воды.

В пункте 1 указано, что выпускной трубопровод не должен быть напрямую подключен к дренажной системе. Хотя в Разделе 608.16.1 для защиты системы подачи питьевой воды уже требуется воздушный зазор, сантехник или другой уполномоченный монтажник может не знать, что точка окончания выпускной трубы предохранительного клапана также должна обеспечивать воздушный зазор.

Пункт 2 требует, чтобы слив заканчивался через воздушный зазор, расположенный в том же помещении, что и водонагреватель. (См. рис. 1)

Пункт 3 требует, чтобы нагнетательный трубопровод был не меньше диаметра выходного отверстия обслуживаемого клапана и должен полностью нагнетаться до воздушного зазора. (См. рис. 2)

Пункт 4 требует, чтобы выпускной трубопровод обслуживал только одно предохранительное устройство и не должен соединяться с трубопроводом, обслуживающим какое-либо другое предохранительное устройство или оборудование. На Рисунке 3 показано утвержденное средство соединения выпускного отверстия нескольких предохранительных клапанов водонагревателя. В коде ничего не говорится о размере или форме приемных устройств для отходов и размере линии гравитационного слива для сбора и транспортировки сбрасываемой воды из предохранительных клапанов.

Пункт 5 требует, чтобы выпускной трубопровод, обслуживающий предохранительные клапаны, выходил на пол, в поддон, обслуживающий водонагреватель или резервуар для хранения, в приемное устройство для отходов или на улицу. На рис. 4 показано, как выпуск заканчивается в поддоне.

Пункт 6 требует, чтобы нагнетательный трубопровод был сброшен таким образом, чтобы не причинять травм людям или структурным повреждениям. Хорошим примером мест, не подходящих для заделки сливных линий предохранительных клапанов, являются полы в душевых, поддоны для белья, кухонные раковины и ванны. Любой, кто будет использовать эти приспособления, может получить травму от горячей воды и пара, которые могут исходить из труб.

Пункт 7 требует, чтобы сброс прекращался до точки, которую могут легко наблюдать находящиеся в здании люди. Важно, чтобы пассажир как можно скорее узнал о выпускном предохранительном клапане или клапанах, чтобы ограничить объем сброса, который может привести к повреждению или травме.

Пункты 8 и 9 требуют, чтобы нагнетательная линия предохранительного клапана не была зажата и должна стекать под действием силы тяжести без провисания трубопровода. Сохранение воды в этих застойных зонах или провисание трубопровода может со временем привести к образованию накипи или коррозии или, возможно, к замерзанию, если трубопровод расположен в зоне, подверженной замерзанию. Обе ситуации могут привести к блокировке любого сброса, который может поступать из предохранительного клапана, что может создать опасные условия.

Пункт 10 требует, чтобы предохранительный клапан заканчивался не более чем в 6 дюймах (152 мм) над поверхностью пола, приемным устройством для отходов или стоком в полу, чтобы предотвратить попадание горячей воды на жильцов здания, которые могут находиться поблизости. Очевидно, что для точек подключения к полу пол должен быть подходящим местом для слива воды, либо должен быть предусмотрен слив в полу или приемное устройство для сбора и направления стоков из трубы. См. рис. 5, где показаны примеры утвержденного и неутвержденного завершения.

Пункт 11 требует, чтобы выпускной трубопровод не имел резьбового соединения на конце такого трубопровода. Это позволит кому-то легко завинтить крышку или клапан, чтобы остановить капание воды из трубы. То, что может быть воспринято умелым человеком как простой ремонт, может создать опасную ситуацию, которая может привести к серьезному повреждению здания и травмам или смерти людей, находящихся в нем. (См. рис. 6)

Пункт 12 запрещает устанавливать на выпускных трубах клапаны или тройники. Клапан и тройники явно запрещены, так как клапан может быть закрыт, что создаст опасную ситуацию, а тройник может позволить подсоединение трубопроводов от других источников. (См. рис. 7)

Пункт 13 требует, чтобы выпускной трубопровод был изготовлен из материалов, перечисленных в Разделе 605. 4, или материалов, испытанных, оцененных и одобренных для такого использования в соответствии с ASME A112.4.1. Материал трубопровода, контактирующий с питьевой водой, должен соответствовать NSF 61. Труба, установленная в системе распределения воды, должна выдерживать рабочее давление системы при максимальной температуре горячей воды, которая может присутствовать в системе. Выпускной трубопровод должен иметь номинальное давление не менее 100 фунтов на кв. дюйм (690 кПа) при 180°F (82°C). Причина, по которой максимальное рабочее давление для трубы установлено на уровне 100 фунтов на квадратный дюйм (690 кПа), заключается в возможности скачков давления в системе распределения воды.

Важность правильных требований к установке

Подводя итог, можно сказать, что требования к установке нагнетательного трубопровода, обслуживающего предохранительный клапан, температурный предохранительный клапан или комбинированный предохранительный клапан температуры и давления, упомянутые в Разделе P2804. 6.1 IRC и Разделе 504.6 IPC, следующие. чрезвычайно важно. Несоблюдение требований настоящего стандарта может привести к загрязнению системы подачи питьевой воды и/или создать очень опасную ситуацию, которая может привести к взрыву.






Официальный членский совет ICC PMG обязуется предоставлять бесплатные информативные вспомогательные документы по кодам, известные как CodesNotes , которые могут быть используется в качестве дополнения к еженедельному дополнительному обучению сотрудников строительных отделов. Мы надеемся, что вам понравится эта новейшая версия CodeNotes. Предыдущие темы включают устройства противотока и защиту системы водоснабжения, определение размеров газовых труб в соответствии с последней редакцией Международного кодекса топливного газа и Международного жилищного кодекса, а также приклеивание гофрированных труб из нержавеющей стали к системам газопроводов, и это лишь некоторые из них. Недавно коллекция CodesNotes была расширена за счет набора заметок на испанском языке.
