Управление котлом через GSM – модуль. – Телеметрика
Монтаж GSM-модуля
GSM-модуль Телеметрика Т3 позволяет организовать удалённое GSM управление следующими моделями котлов:
- Viessmann Vitopend 100-W тип Wh2D с закрытой камерой сгорания
- Viessmann Vitopend 100-W тип Wh2D с открытой камерой сгорания
Далее приведена краткая схема подключения GSM-термостата к котлу Viessmann Vitopend 100-W тип Wh2D.

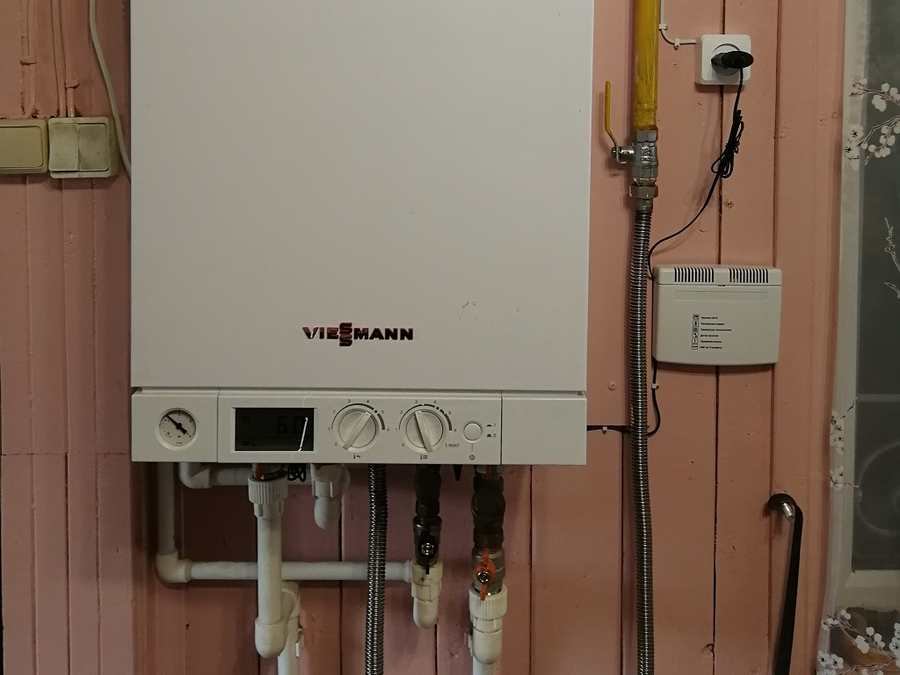

Наиболее популярный и наименее затратный вариант установки, это смонтировать GSM-модуль Телеметрика Т3 на стену рядом с котлом Viessmann Vitopend 100-W тип Wh2D. GSM-модулю потребуется проводное соединение с котлом и розетка 220В. Всё это легче обеспечить при монтаже вблизи котла. GSM-модуль имеет встроенный датчик температуры (Т1). Если управление будет осуществляться по этому датчику, то нужно иметь ввиду, что в месте установки котла температура может не соответствовать температуре в основных помещениях из-за нагрева воздуха от котла.
Обойти этот нюанс поможет выносной датчик, который входит в комплект поставки. Датчик необходимо вывести в центральное пространство дома или жилую комнату. Датчики не имеют специальных разъёмов или штекеров. Они крепятся к прибору в клеммы под отвертку. Кабель датчиков можно наращивать (подробнее см. руководство по эксплуатации). В помещении датчик температуры следует располагать вдали от окон, дверей, батарей и иных отопительных приборов. Наиболее подходящая высота крепления датчика температуры – 150-160 см от пола.
Подключение
Все электрические подключения следует производить при отключенном электропитании как котла, так и GSM-модуля.
Релейный выход GSM-контроллера (клеммы COM и NC, например 1 и 2) подключается к плате управления котла Viessmann Vitopend 100-W тип Wh2D, на клеммы, обозначенные как 1 и L. Предварительно необходимо снять перемычку, установленную на эти клеммы. Для подключения используется 2-х проводной кабель сечением 0,75 мм2./3d9b9bdd17bcec5.s.siteapi.org/img/72712b468e98cf4a7e40a2008d07cac213eb9ff7.jpg)
Длина кабеля не должна превышать 25м.
Подключить, при необходимости, дополнительные внешние датчики температуры. Датчики подключаются параллельно в клеммы GSM-модуля 16 и 17.
После подключения GSM-модуля необходимо вставить в него СИМ-карту, подать питание на котёл и на GSM-модуль, прописать датчики температуры и настроить режим работы согласно руководству по эксплуатации.
Для работы режима терморегулирования достаточно одного датчика температуры воздуха в помещении (встроенного в прибор (Т1) или выносного (Т2), установленного в помещении). В этом случае прибор будет регулировать работу котла по обратной связи от датчика.
Однако, возможно настроить прибор для работы в режиме погодозависимой автоматики (ПЗА). Для этого необходимо использовать датчик, измеряющий температуру на улице (Т3) и датчик, измереющий температуру на трубопроводе подачи теплоносителя (Т4). Датчики в этом случае подключаются согласно схеме. Подробнее про настройку режимов терморегулирования см.
руководство по эксплуатации на прибор Телеметрика Т3.
Внимание!
Подбор сечения кабелей, а так же прочие действия с котлом отопления должны проводиться исключительно в соответствии с инструкцией по эксплуатации/монтажу/установке производителя Viessmann Vitopend 100-W тип Wh2D. Данная схема дана для справки.
