Управление котлом через GSM – модуль. – Телеметрика
Монтаж GSM-модуля

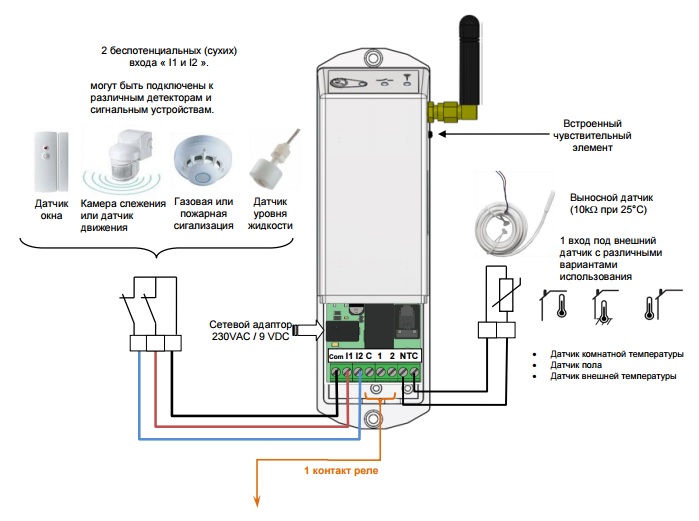

GSM-модуль Телеметрика Т3 позволяет организовать удалённое GSM управление котлом Buderus Logamax U072. Далее приведена краткая схема подключения GSM-термостата к котлу Buderus Logamax U072.

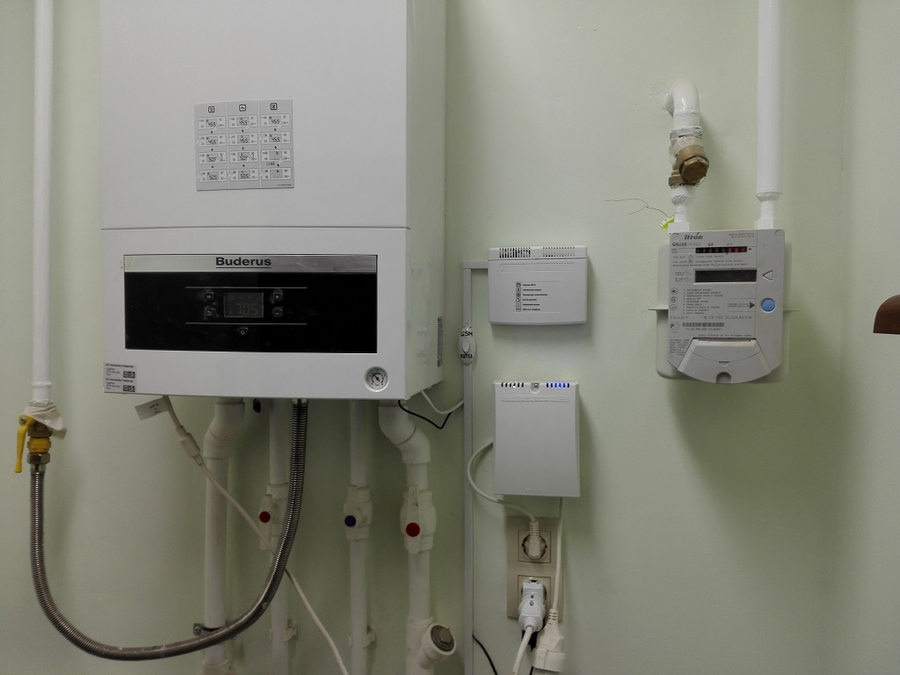

Наиболее популярный и наименее затратный вариант установки, это смонтировать GSM-модуль Телеметрика Т3 на стену рядом с котлом Buderus Logamax U072. GSM-модулю потребуется проводное соединение с котлом и розетка 220В. Всё это легче обеспечить при монтаже вблизи котла. GSM-модуль имеет встроенный датчик температуры (Т1). Если управление будет осуществляться по этому датчику, то нужно иметь ввиду, что в месте установки котла температура может не соответствовать температуре в основных помещениях из-за нагрева воздуха от котла. Обойти этот нюанс поможет выносной датчик, который входит комплект поставки. Датчик необходимо вывести в центральное пространство дома или жилую комнату. Датчики не имеют специальных разъёмов или штекеров. Они крепятся к прибору в клеммы под отвертку. Кабель датчиков можно наращивать (подробнее см. руководство по эксплуатации). В помещении датчик температуры следует располагать вдали от окон, дверей, батарей и иных отопительных приборов. Наиболее подходящая высота крепления датчика температуры – 150-160 см от пола.
Подключение
Все электрические подключения следует производить при отключенном электропитании как котла, так и GSM-модуля.
Релейный выход GSM-контроллера (клеммы COM и NC, например 1 и 2) подключается к плате управления котла Buderus Logamax U072, на клеммы, обозначенные как TH. Предварительно необходимо снять перемычку, установленную на эти клеммы.
Подключить, при необходимости, дополнительные внешние датчики температуры. Датчики подключаются параллельно в клеммы GSM-модуля 16 и 17.
После подключения GSM-модуля необходимо вставить в него СИМ-карту, подать питание на котёл и на GSM-модуль, прописать датчики температуры и настроить режим работы согласно руководству по эксплуатации.
Для работы режима терморегулирования достаточно одного датчика температуры воздуха в помещении (встроенного в прибор (Т1) или выносного (Т2), установленного в помещении). В этом случае прибор будет регулировать работу котла по обратной связи от датчика.
Однако, возможно настроить прибор для работы в режиме погодозависимой автоматики (ПЗА). Для этого необходимо использовать датчик, измеряющий температуру на улице (Т3) и датчик, измереющий температуру на трубопроводе подачи теплоносителя (Т4). Датчики в этом случае подключаются согласно схеме. Подробнее про настройку режимов терморегулирования см. руководство по эксплуатации на прибор Телеметрика Т3.
Внимание!
Подбор сечения кабелей, а так же прочие действия с котлом отопления должны проводиться исключительно в соответствии с инструкцией по эксплуатации/монтажу/установке производителя Buderus Logamax U072. Данная схема дана для справки.
Buderus Logamatic KM200: управление бытовым котлом через Интернет | C.
O.K. archive | 2016Модуль Logamatic web KM200
На сегодняшний день на рынке отопительного оборудования уже появились различные интернет-модули от ведущих мировых производителей. Сегодня мы расскажем о возможностях новейшего модуля Logamatic web KM200 от Buderus. На российском рынке он был представлен в феврале 2016 года.
Интернет-модуль KM200 предназначен для контроля систем отопления и горячего водоснабжения на основе настенных котлов Buderus. Для создания системы удалённого управления с его использованием требуется котёл, совместимый с протоколами передачи данных EMS или EMS-plus (Energy Management System), регулятор моделей RC300 или RC35, а также Wi-Fi-роутер для обеспечения доступа в Интернет. Все оборудование полностью совместимо, быстро монтируется и вводится в работу. Отметим также, что модуль совместим с настенными котлами Bosch, оснащёнными регуляторами FW200 и CW400, а также тепловыми насосами линейки Buderus Logatherm с системой управления HMC.
Для управления используется бесплатное фирменное приложение Buderus Control, доступное на русском языке в Google Play и AppStore. Оно может быть легко установлено на широкий круг мобильных устройств Android (версия от 2.2) или iOS. Таким образом, управление возможно осуществлять из любой точки мира, в которой есть интернет-соединение.
Интернет-модуль KM200 предназначен для контроля систем отопления и горячего водоснабжения на основе настенных котлов Buderus. Для создания системы удалённого управления с его использованием требуется котёл, совместимый с протоколами передачи данных EMS или EMS-plus (Energy Management System), регулятор моделей RC300 или RC35, а также Wi-Fi-роутер для обеспечения доступа в Интернет
Приложение демонстрирует высокую надёжность работы, имеет визуально привлекательный и интуитивно понятный интерфейс. Благодаря деморежиму котла и теплового насоса попробовать его в действии можно и не имея подключённого оборудования.
Приложение предоставляет широкий набор возможностей, среди которых регулирование целевой температуры в помещении и температуры ГВС, а также настройка и выбор автоматических программ. С его помощью можно принимать служебные сообщения об ошибках, а также получать и анализировать дневную, недельную или месячную статистику о потреблении газа в графическом режиме. Обмен информацией происходит по зашифрованному соединению.
Статистика, отправляемая на сервер Buderus, защищена от несанкционированного доступа.
По своему функционалу Logamatic web KM200 во многом схож с инновационным комнатным термостатом Buderus Logamatic TC100, выведенном на российский рынок компанией «Бош Термотехника» некоторое время назад. Фактически TC100 сочетает в себе функции термостата и интернет-модуля. В управлении системой отопления могут участвовать до восьми мобильных устройств одновременно, что довольно удобно для большой семьи. Функция погодозависимого управления подразумевает отсутствие датчика внешней температуры благодаря получению метеоданных через Интернет в режиме реального времени.
Благодаря этому значительно сокращается время и стоимость монтажа отопительного оборудования. При этом контроллер TC100 может обслуживать лишь один отопительный контур. KM200 же даёт возможность управлять четырьмя контурами, например, отоплением, горячим водоснабжением, тёплым полом и бассейном. На наш взгляд, это могут по достоинству оценить как хозяева коттеджей, так и управляющие и владельцы небольших отелей.
KM200 работает в связке с регуляторами RC300 и RC35, которые сами обладают богатым функционалом. RC300 принадлежит к новому поколению автоматики EMS-Plus. В настоящий момент Buderus предлагает пять устройств в этой линейке: от простейшего пульта Logamatic RC100 до солнечного модуля SM200. RC300 даёт возможность объединить в единую систему управления до четырёх отопительных контуров и двух систем горячего водоснабжения. Также модуль позволяет управлять гелиосистемой для нагрева горячей воды и поддержания отопления.
Пульт RC35 предназначен для управления котлами Buderus с протоколом EMS. Они имеют счётчик отработанных часов, интегрированный в программное обеспечение, шестиканальный цифровой таймер с графическим отображением циклов переключения, программируемый цифровой таймер для установки режима работы на день и на неделю с восемью стандартными программами, а также две собственные программы для каждого отопительного контура.
Важно и то, что в случае использования интернет-модуля KM200 контроль означает не только комфорт, но и энергосбережение благодаря возможности выбора оптимальной программы и получению наглядной статистики о работе отопительной системы.
